TOYOTA C-HR 2020 Bruksanvisningar (in Swedish)

6097-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår

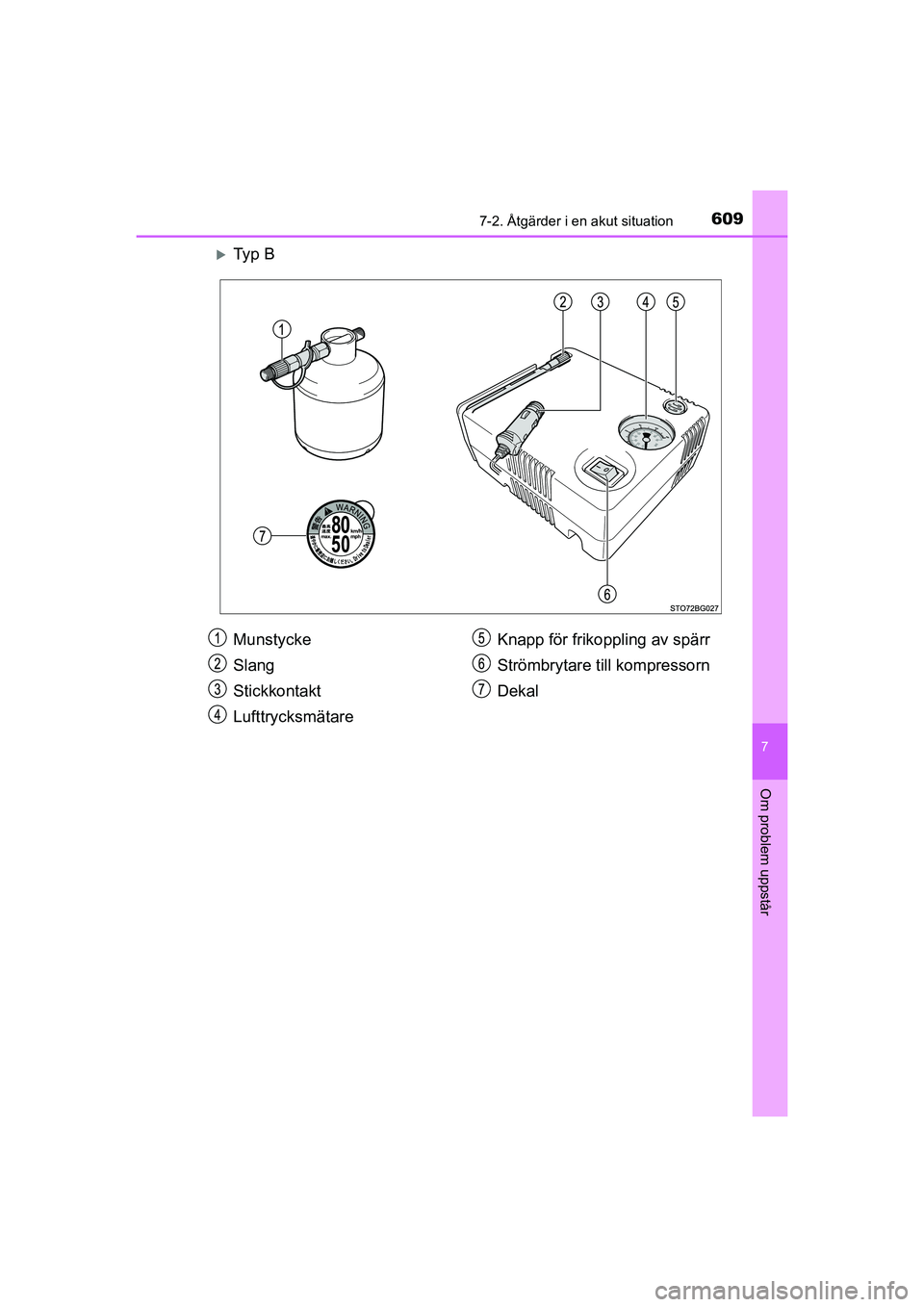

Ty p B
Munstycke
Slang
Stickkontakt
LufttrycksmätareKnapp för frikoppling av spärr
Strömbrytare till kompressorn
Dekal
OM10566SE.book Page 609 Wednesday, February 3, 2021 5:44 PM

6107-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE

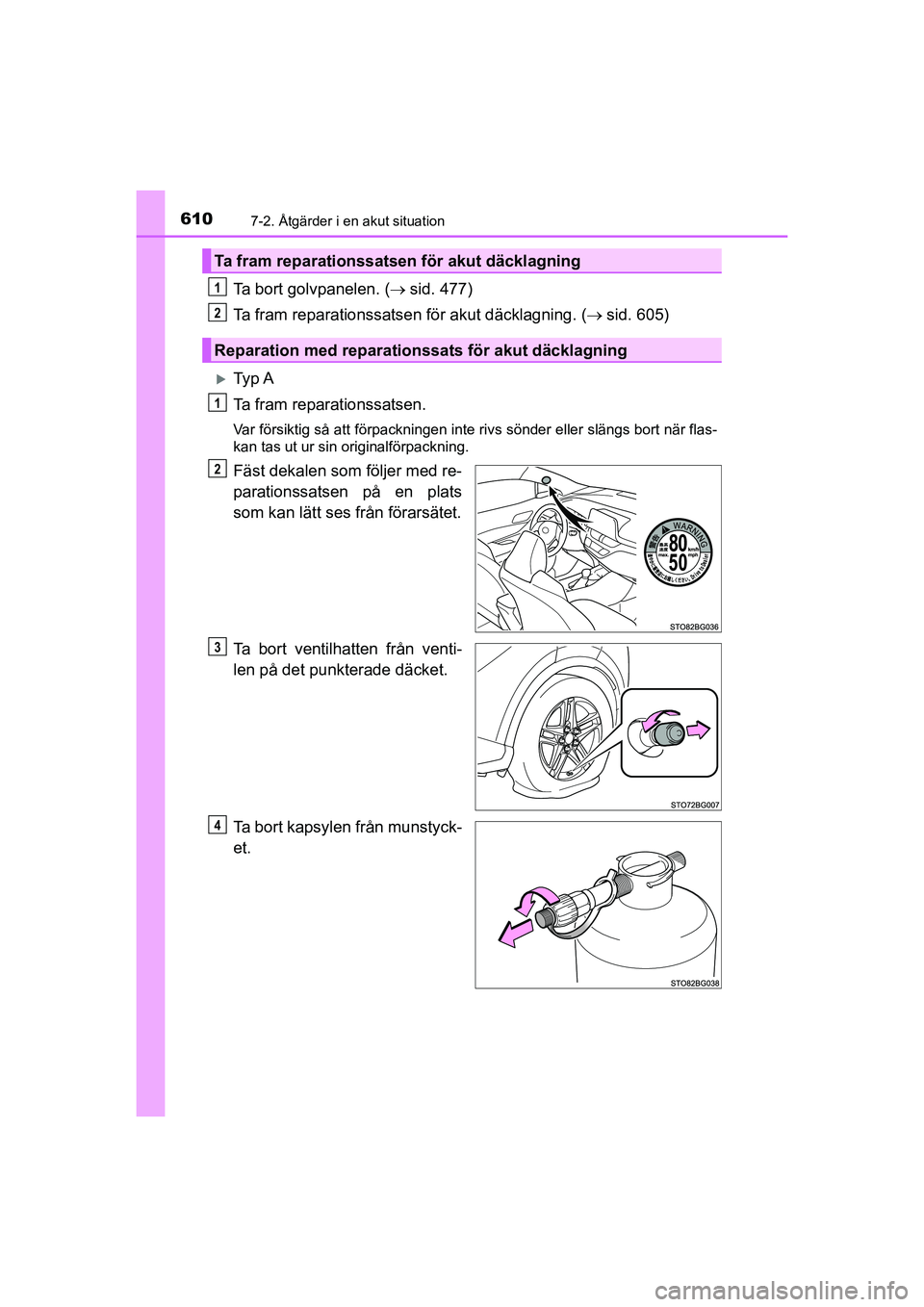

Ta bort golvpanelen. (sid. 477)
Ta fram reparationssatsen för akut däcklagning. ( sid. 605)
Ty p A
Ta fram reparationssatsen.
Var försiktig så att förpackningen inte rivs sönder eller slängs bort när flas-
kan tas ut ur sin originalförpackning.
Fäst dekalen som följer med re-
parationssatsen på en plats
som kan lätt ses från förarsätet.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Ta bort kapsylen från munstyck-
et.
Ta fram reparationssatsen för akut däcklagning
Reparation med reparation ssats för akut däcklagning
1
2
1
2
3
4
OM10566SE.book Page 610 Wednesday, February 3, 2021 5:44 PM

6117-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår

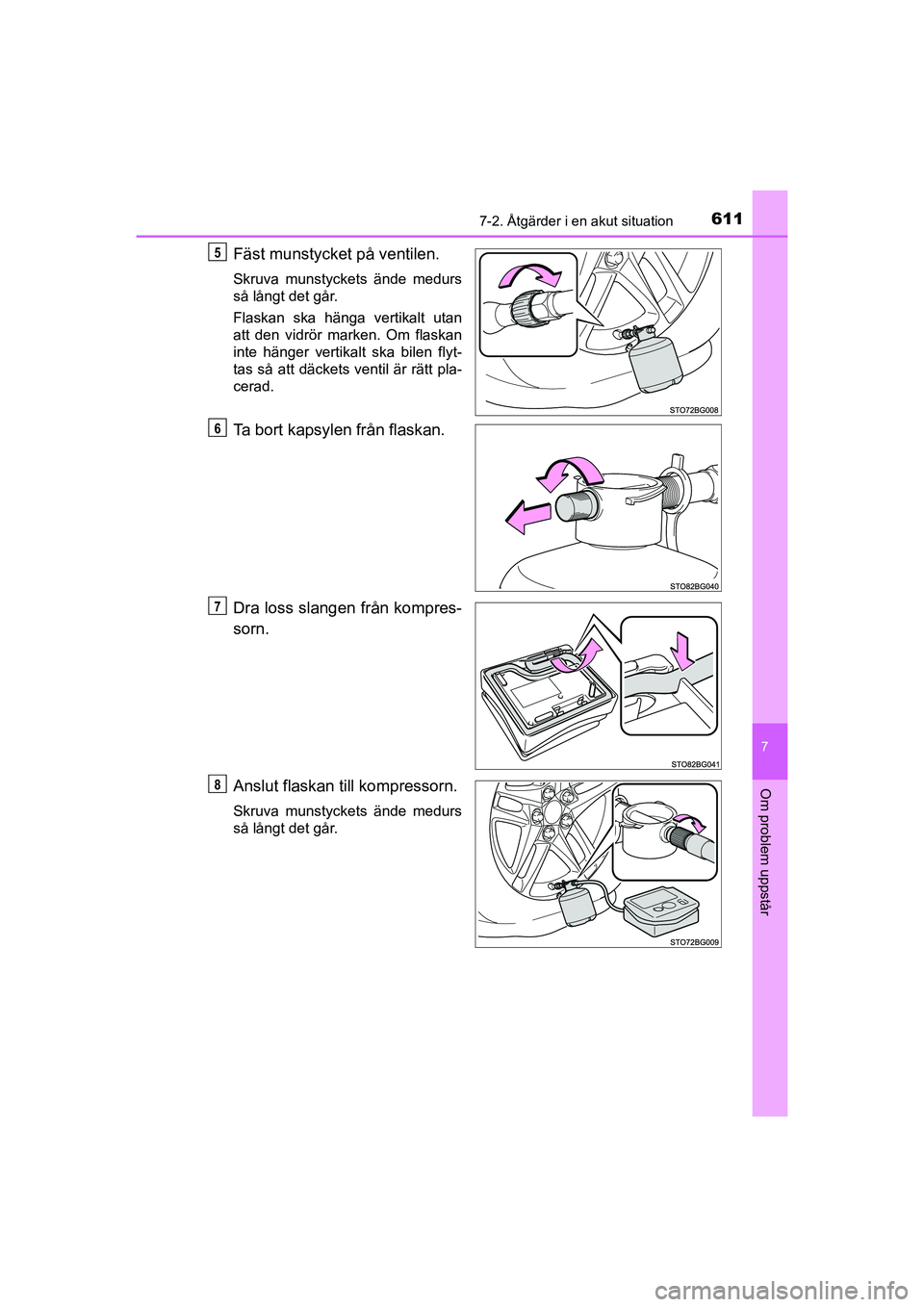

Fäst munstycket på ventilen.
Skruva munstyckets ände medurs
så långt det går.
Flaskan ska hänga vertikalt utan
att den vidrör marken. Om flaskan
inte hänger vertikalt ska bilen flyt-
tas så att däckets ventil är rätt pla-
cerad.
Ta bort kapsylen från flaskan.
Dra loss slangen från kompres-
sorn.
Anslut flaskan till kompressorn.
Skruva munstyckets ände medurs
så långt det går.
5
6
7
8
OM10566SE.book Page 611 Wednesday, February 3, 2021 5:44 PM

6127-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE

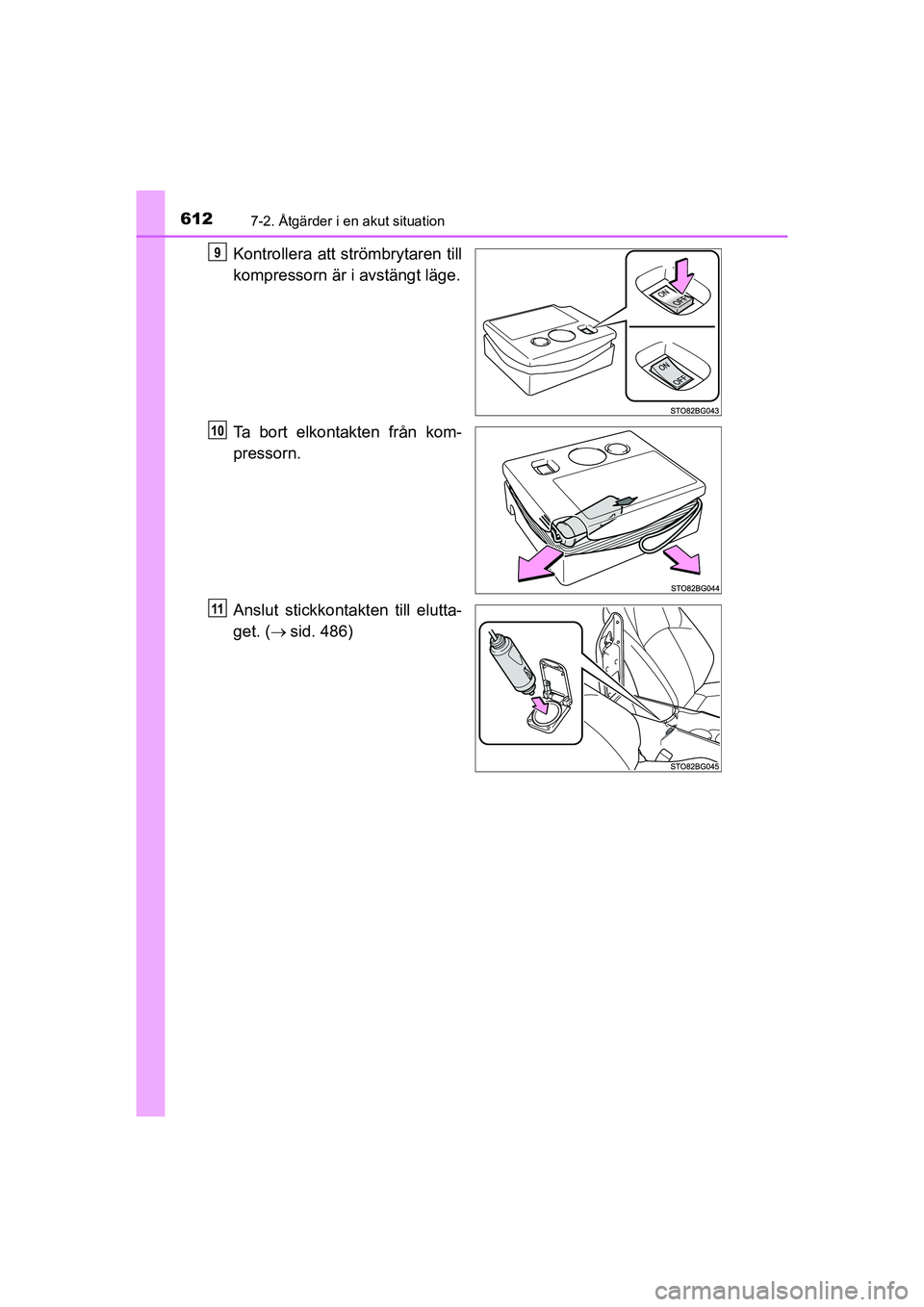

Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Ta bort elkontakten från kom-
pressorn.
Anslut stickkontakten till elutta-
get. ( sid. 486)9
10
11
OM10566SE.book Page 612 Wednesday, February 3, 2021 5:44 PM

6137-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår

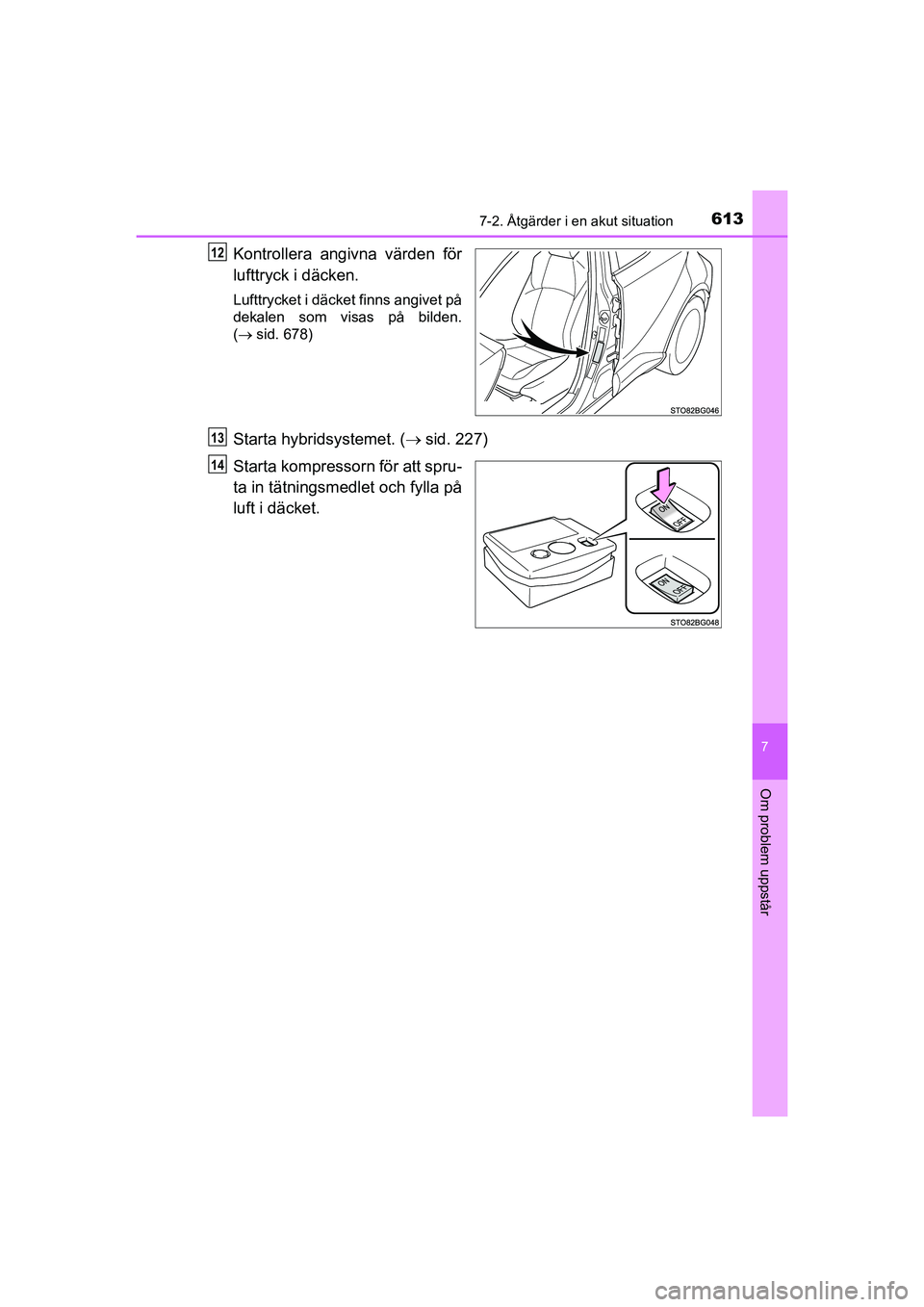

Kontrollera angivna värden för
lufttryck i däcken.
Lufttrycket i däcket finns angivet på
dekalen som visas på bilden.
( sid. 678)
Starta hybridsystemet. ( sid. 227)
Starta kompressorn för att spru-
ta in tätningsmedlet och fylla på
luft i däcket.
12
13
14
OM10566SE.book Page 613 Wednesday, February 3, 2021 5:44 PM

6147-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE

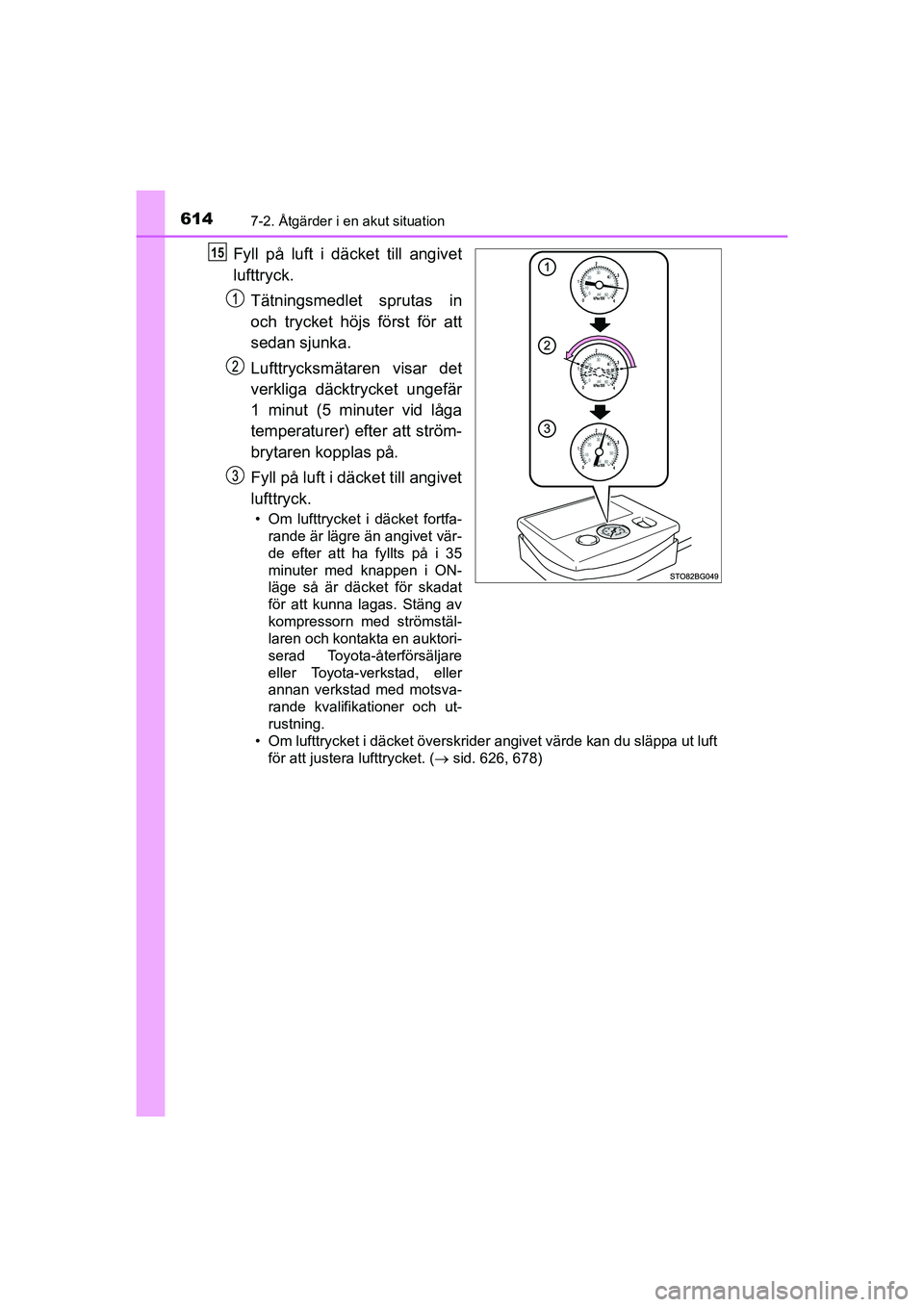

Fyll på luft i däcket till angivet
lufttryck.Tätningsmedlet sprutas in
och trycket höjs först för att
sedan sjunka.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 minut (5 minuter vid låga
temperaturer) efter att ström-
brytaren kopplas på.
Fyll på luft i däcket till angivet
lufttryck.
• Om lufttrycket i däcket fortfa-rande är lägre än angivet vär-
de efter att ha fyllts på i 35
minuter med knappen i ON-
läge så är däcket för skadat
för att kunna lagas. Stäng av
kompressorn med strömstäl-
laren och kontakta en auktori-
serad Toyota-återförsäljare
eller Toyota-verkstad, eller
annan verkstad med motsva-
rande kvalifikationer och ut-
rustning.
• Om lufttrycket i däcket överskrider angivet värde kan du släppa ut luft för att justera lufttrycket. ( sid. 626, 678)
15
OM10566SE.book Page 614 Wednesday, February 3, 2021 5:44 PM

6157-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår

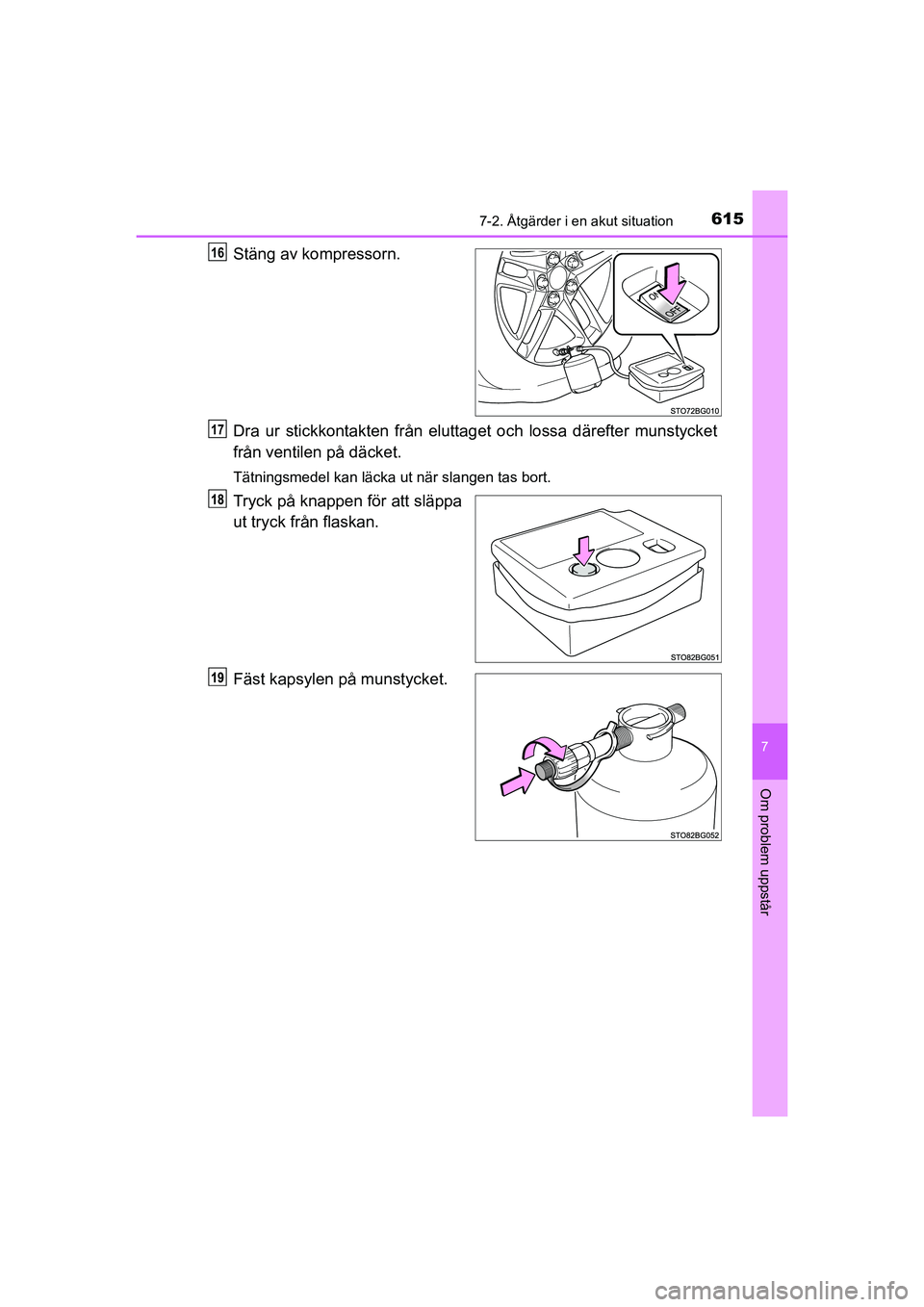

Stäng av kompressorn.
Dra ur stickkontakten från eluttaget och lossa därefter munstycket
från ventilen på däcket.
Tätningsmedel kan läcka ut när slangen tas bort.
Tryck på knappen för att släppa
ut tryck från flaskan.
Fäst kapsylen på munstycket.
16
17
OM10566SE.book Page 615 Wednesday, February 3, 2021 5:44 PM

6167-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE

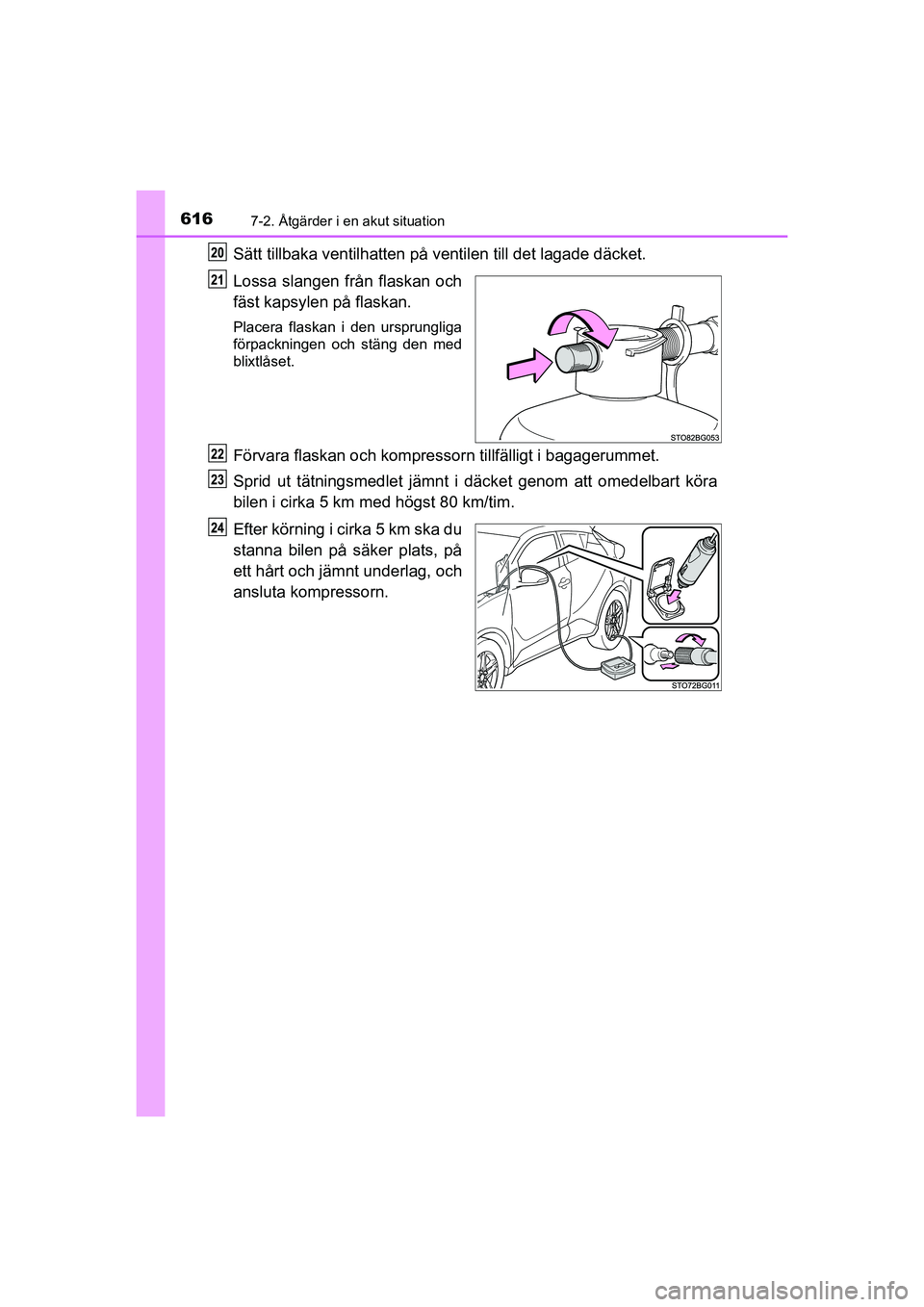

Sätt tillbaka ventilhatten på ventilen t ill det lagade däcket.
Lossa slangen från flaskan och
fäst kapsylen på flaskan.
Placera flaskan i den ursprungliga
förpackningen och stäng den med
blixtlåset.
Förvara flaskan och kompress orn tillfälligt i bagagerummet.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter körning i cirka 5 km ska du
stanna bilen på säker plats, på
ett hårt och jämnt underlag, och
ansluta kompressorn.
OM10566SE.book Page 616 Wednesday, February 3, 2021 5:44 PM

6177-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår

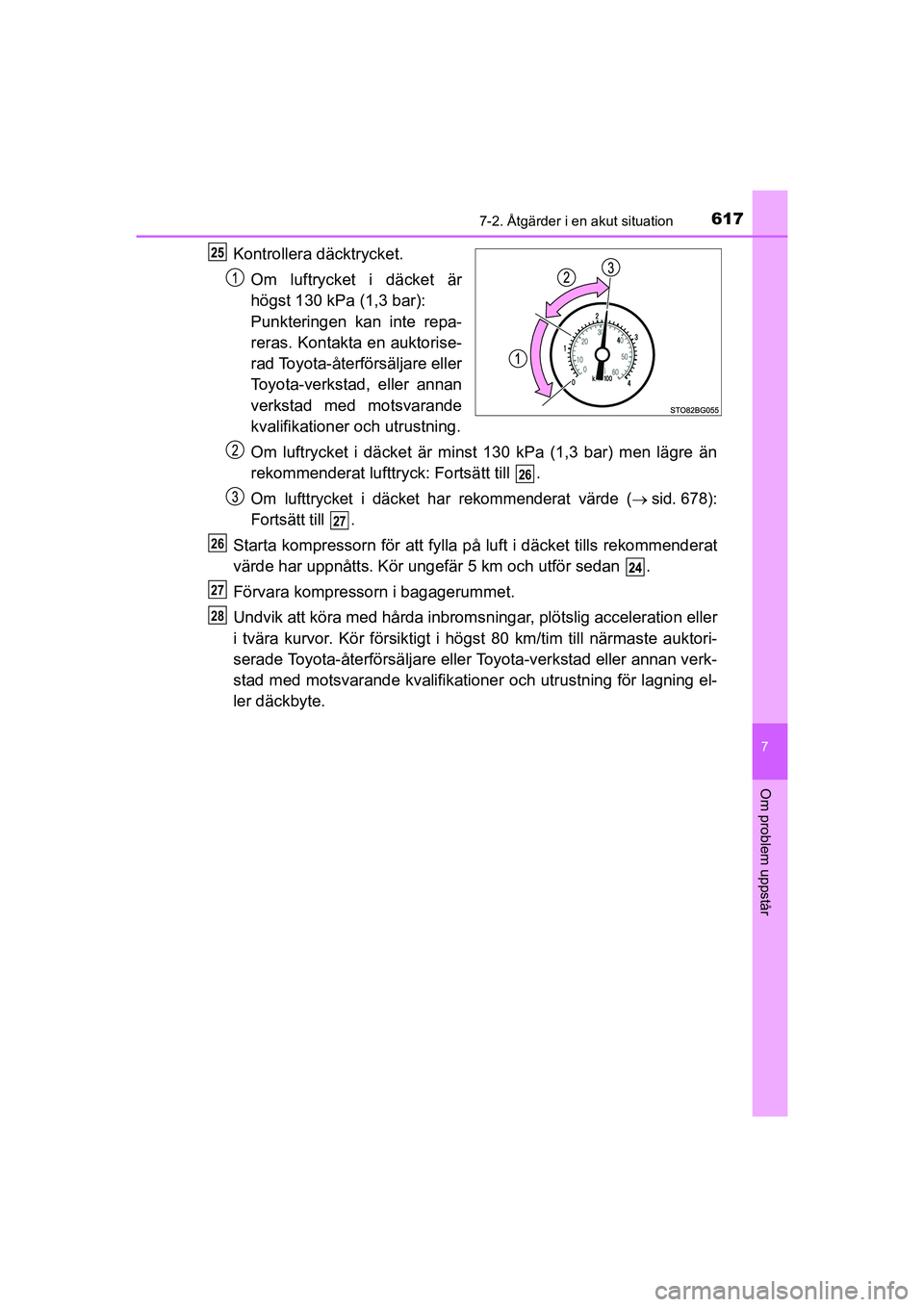

Kontrollera däcktrycket.
Om luftrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repa-
reras. Kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Om luftrycket i däcket är minst 130 kPa (1,3 bar) men lägre än
rekommenderat lufttryck: Fortsätt till .
Om lufttrycket i däcket har rekommenderat värde (sid. 678):
Fortsätt till .
Starta kompressorn för att fylla på luft i däcket tills rekommenderat
värde har uppnåtts. Kör ungefär 5 km och utför sedan .
Förvara kompressorn i bagagerummet.
Undvik att köra med hårda inbromsn ingar, plötslig acceleration eller
i tvära kurvor. Kör försiktigt i högst 80 km/tim till närmaste auktori-
serade Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning för lagning el-
ler däckbyte.
26
27
26
27
28
OM10566SE.book Page 617 Wednesday, February 3, 2021 5:44 PM

6187-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE

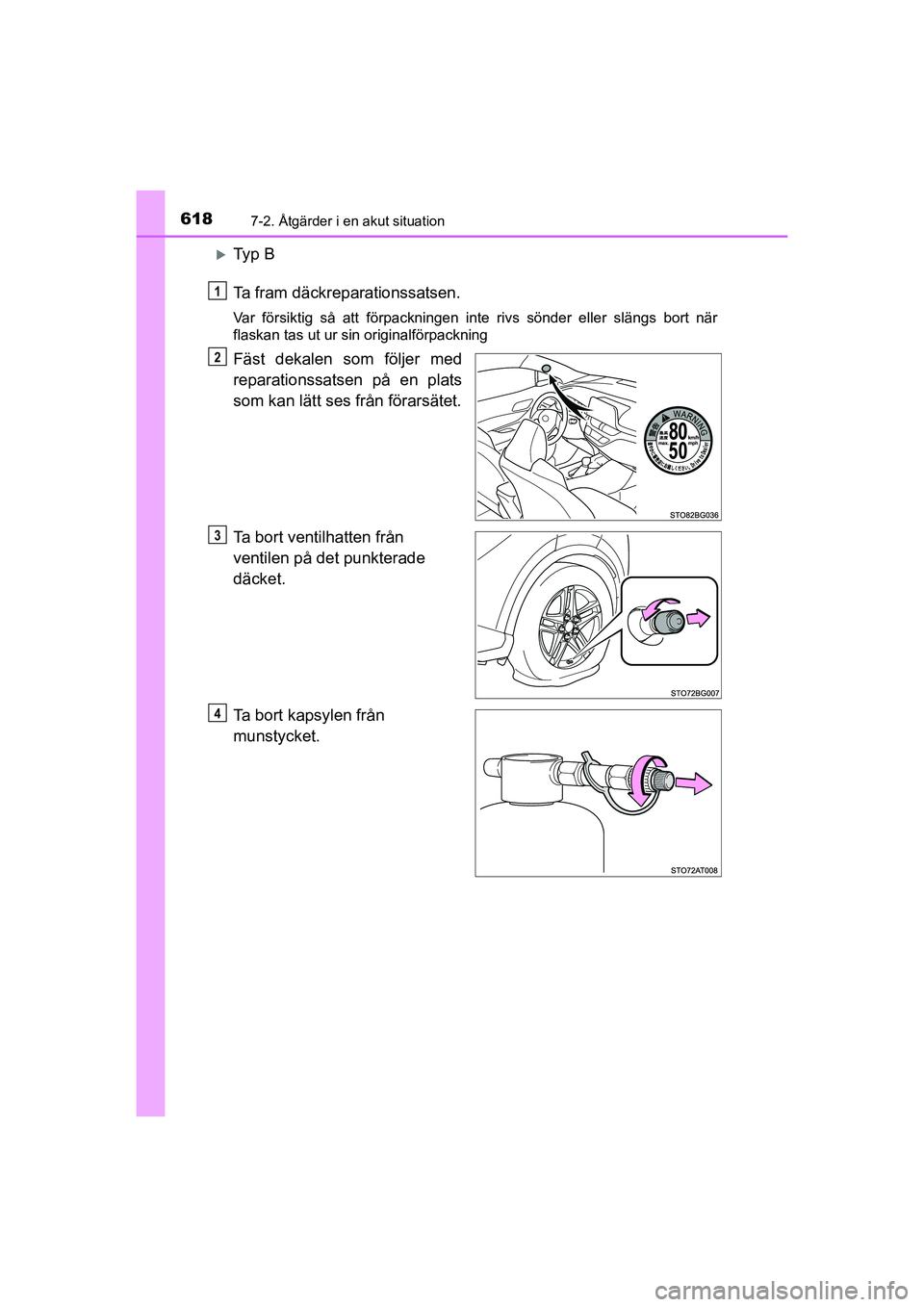

Ty p B
Ta fram däckreparationssatsen.
Var försiktig så att förpackningen inte rivs sönder eller slängs bort när
flaskan tas ut ur sin originalförpackning
Fäst dekalen som följer med
reparationssatsen på en plats
som kan lätt ses från förarsätet.
Ta bort ventilhatten från
ventilen på det punkterade
däcket.
Ta bort kapsylen från
munstycket.
1
2
3
4
