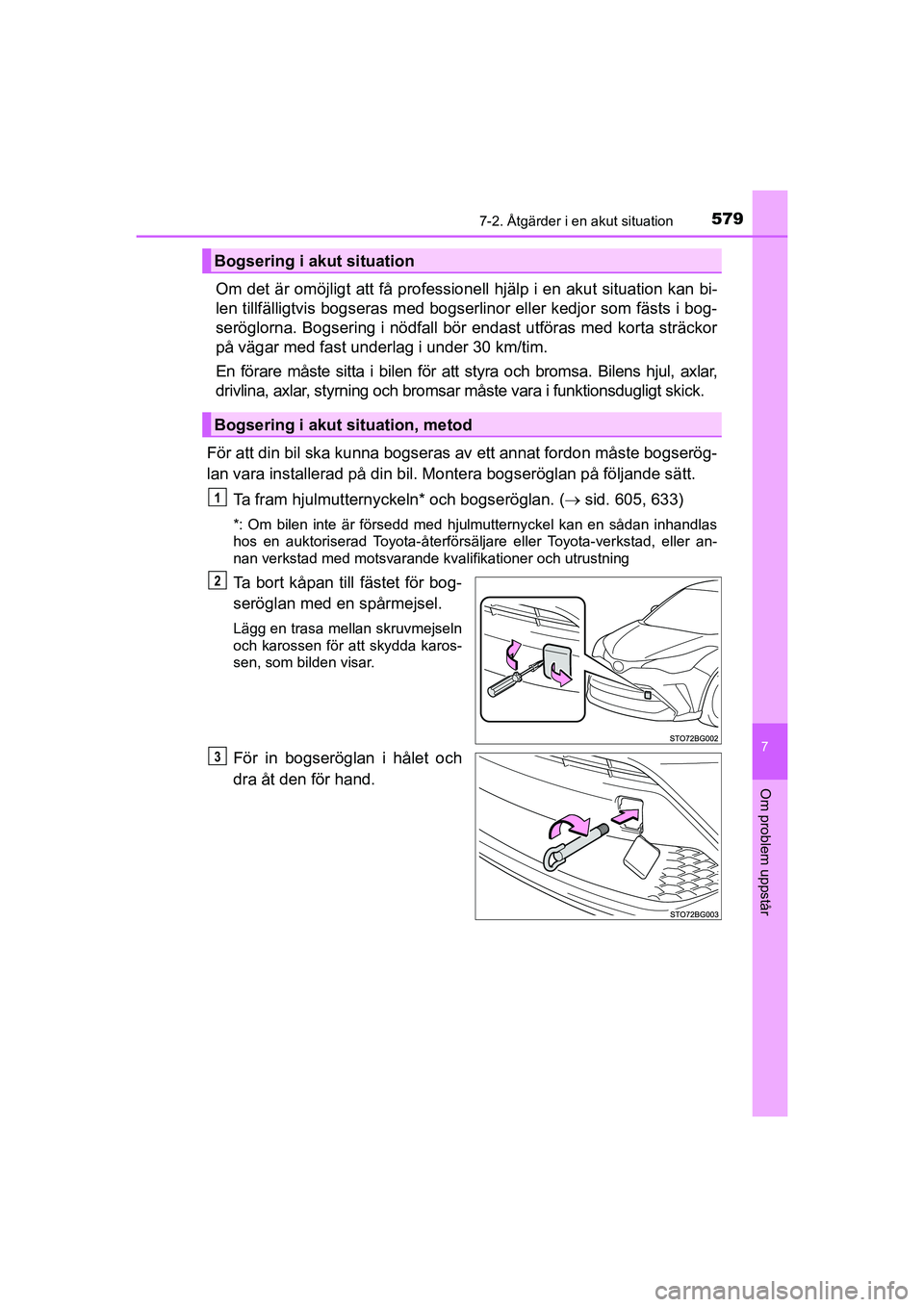

5797-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
Om det är omöjligt att få professionell hjälp i en akut situation kan bi-
len tillfälligtvis bogseras med bogser linor eller kedjor som fästs i bog-
seröglorna. Bogsering i nödfall bör endast utföras med korta sträckor
på vägar med fast underlag i under 30 km/tim.
En förare måste sitta i bilen för att styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och bromsar måste vara i funktionsdugligt skick.
För att din bil ska kunna bogseras av ett annat fordon måste bogserög-
lan vara installerad på din bil. Montera bogseröglan på följande sätt.
Ta fram hjulmutternyckeln* och bogseröglan. ( sid. 605, 633)
*: Om bilen inte är försedd med hjulmutternyckel kan en sådan inhandlas
hos en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller an-
nan verkstad med motsvarande kvalifikationer och utrustning
Ta bort kåpan till fästet för bog-
seröglan med en spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karos-
sen, som bilden visar.
För in bogseröglan i hålet och
dra åt den för hand.
Bogsering i akut situation
Bogsering i akut situation, metod
1
2
3
OM10566SE.book Page 579 Wednesday, February 3, 2021 5:44 PM
Page 582 of 720

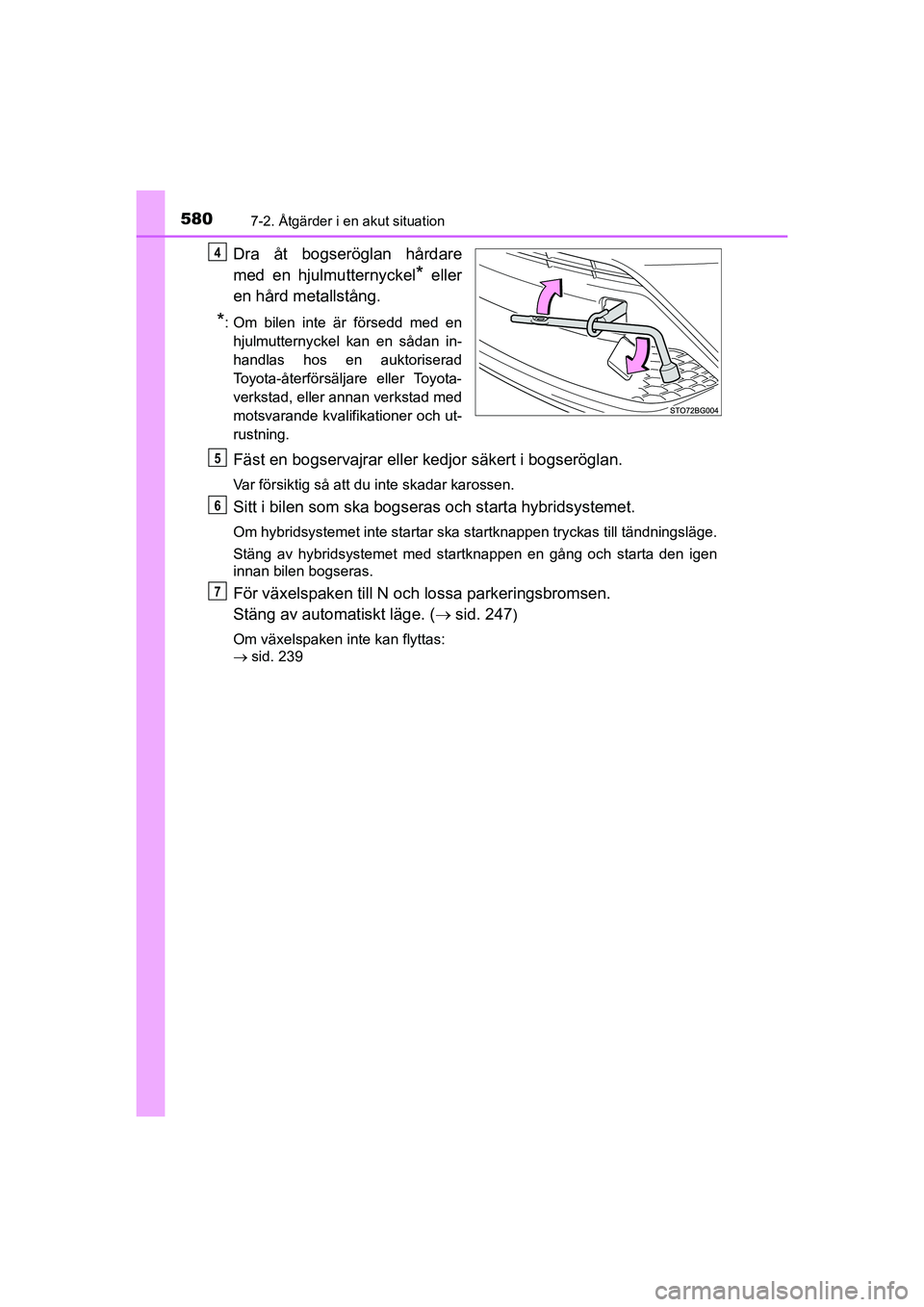

5807-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
Dra åt bogseröglan hårdare
med en hjulmutternyckel
* eller
en hård metallstång.
*: Om bilen inte är försedd med en hjulmutternyckel kan en sådan in-
handlas hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning.
Fäst en bogservajrar eller kedjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Sitt i bilen som ska bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startknappen tryckas till tändningsläge.
Stäng av hybridsystemet med startknappen en gång och starta den igen
innan bilen bogseras.
För växelspaken till N och lossa parkeringsbromsen.
Stäng av automatiskt läge. ( sid. 247
)
Om växelspaken inte kan flyttas:
sid. 239
4
5
6
7
OM10566SE.book Page 580 Wednesday, February 3, 2021 5:44 PM
Page 583 of 720

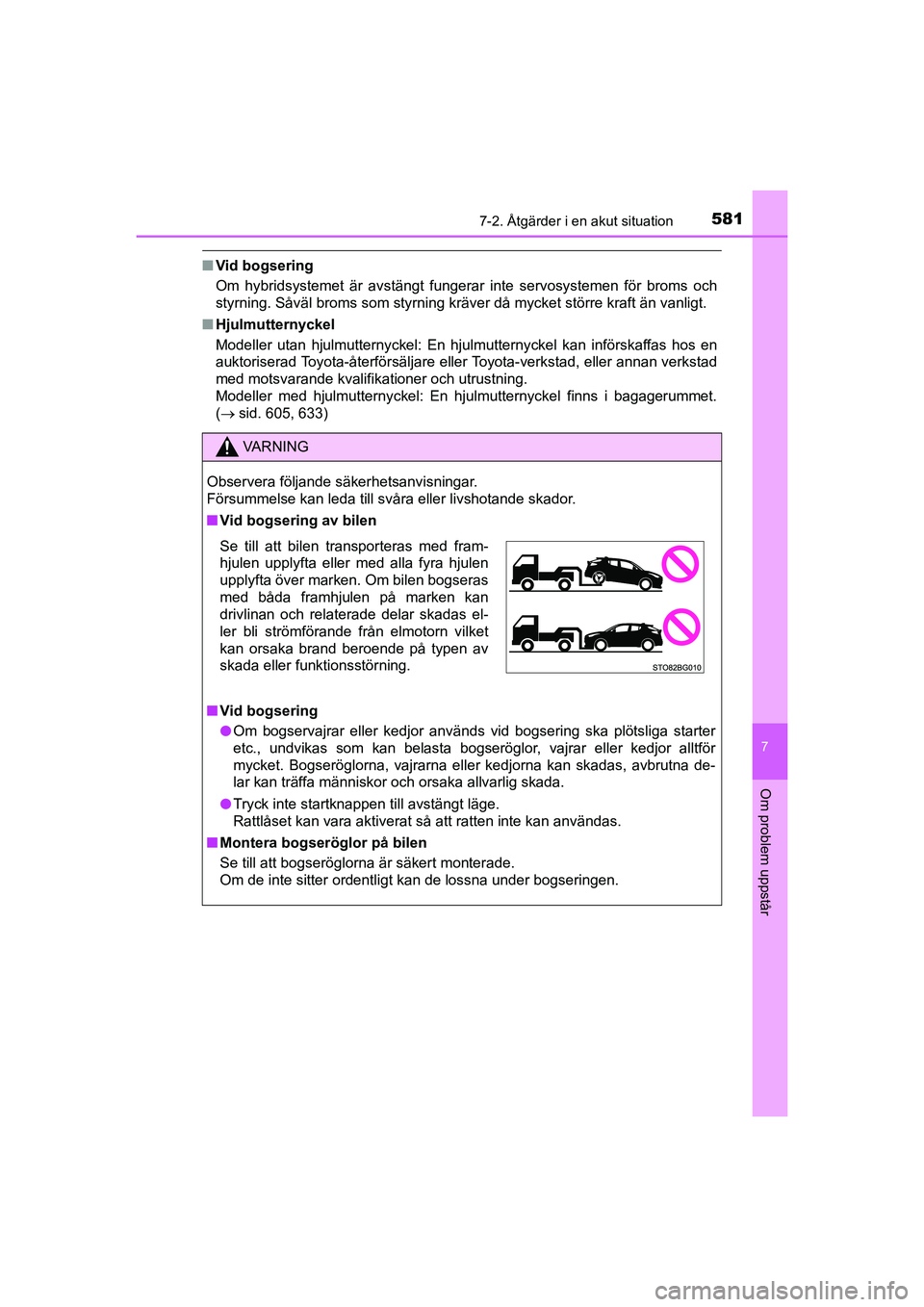

5817-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
nVid bogsering
Om hybridsystemet är avstängt fungerar inte servosystemen för broms och
styrning. Såväl broms som styrning kräver då mycket större kraft än vanligt\
.
n Hjulmutternyckel
Modeller utan hjulmutternyckel: En hjulmutternyckel kan införskaffas hos en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
Modeller med hjulmutternyckel: En hjulmutternyckel finns i bagagerummet.
( sid. 605, 633)
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
nVid bogsering av bilen
n Vid bogsering
l Om bogservajrar eller kedjor används vid bogsering ska plötsliga starter
etc., undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför
mycket. Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna de-
lar kan träffa människor och orsaka allvarlig skada.
l Tryck inte startknappen till avstängt läge.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
n Montera bogseröglor på bilen
Se till att bogseröglorna är säkert monterade.
Om de inte sitter ordentligt kan de lossna under bogseringen.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med båda framhjulen på marken kan
drivlinan och relaterade delar skadas el-
ler bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
OM10566SE.book Page 581 Wednesday, February 3, 2021 5:44 PM
Page 584 of 720

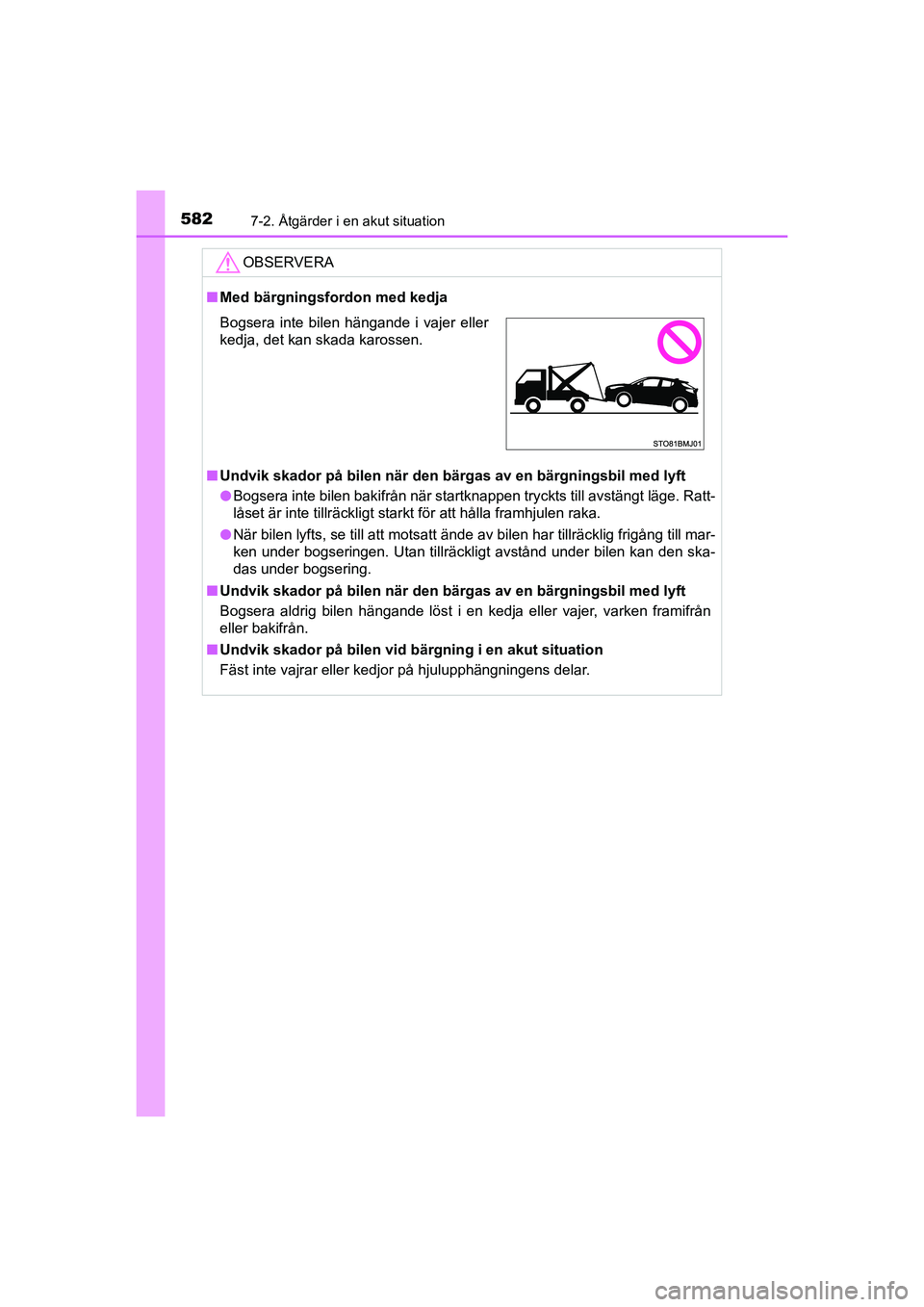

5827-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
OBSERVERA
nMed bärgningsfordon med kedja
n Undvik skador på bilen när den bärgas av en bärgningsbil med lyft
l Bogsera inte bilen bakifrån när startknappen tryckts till avstängt läge. Ratt-
låset är inte tillräckligt starkt för att hålla framhjule\
n raka.
l När bilen lyfts, se till att motsatt ände av bilen har tillräcklig frigång till mar-
ken under bogseringen. Utan tillräckligt avstånd under bilen kan den ska-
das under bogsering.
n Undvik skador på bilen när den bärgas av en bärgningsbil med lyft
Bogsera aldrig bilen hängande löst i en kedja eller vajer, varken framifrån
eller bakifrån.
n Undvik skador på bilen vid bärgning i en akut situation
Fäst inte vajrar eller kedjor på hjulupphängningens delar.
Bogsera inte bilen hängande i vajer eller
kedja, det kan skada karossen.
OM10566SE.book Page 582 Wednesday, February 3, 2021 5:44 PM
Page 585 of 720

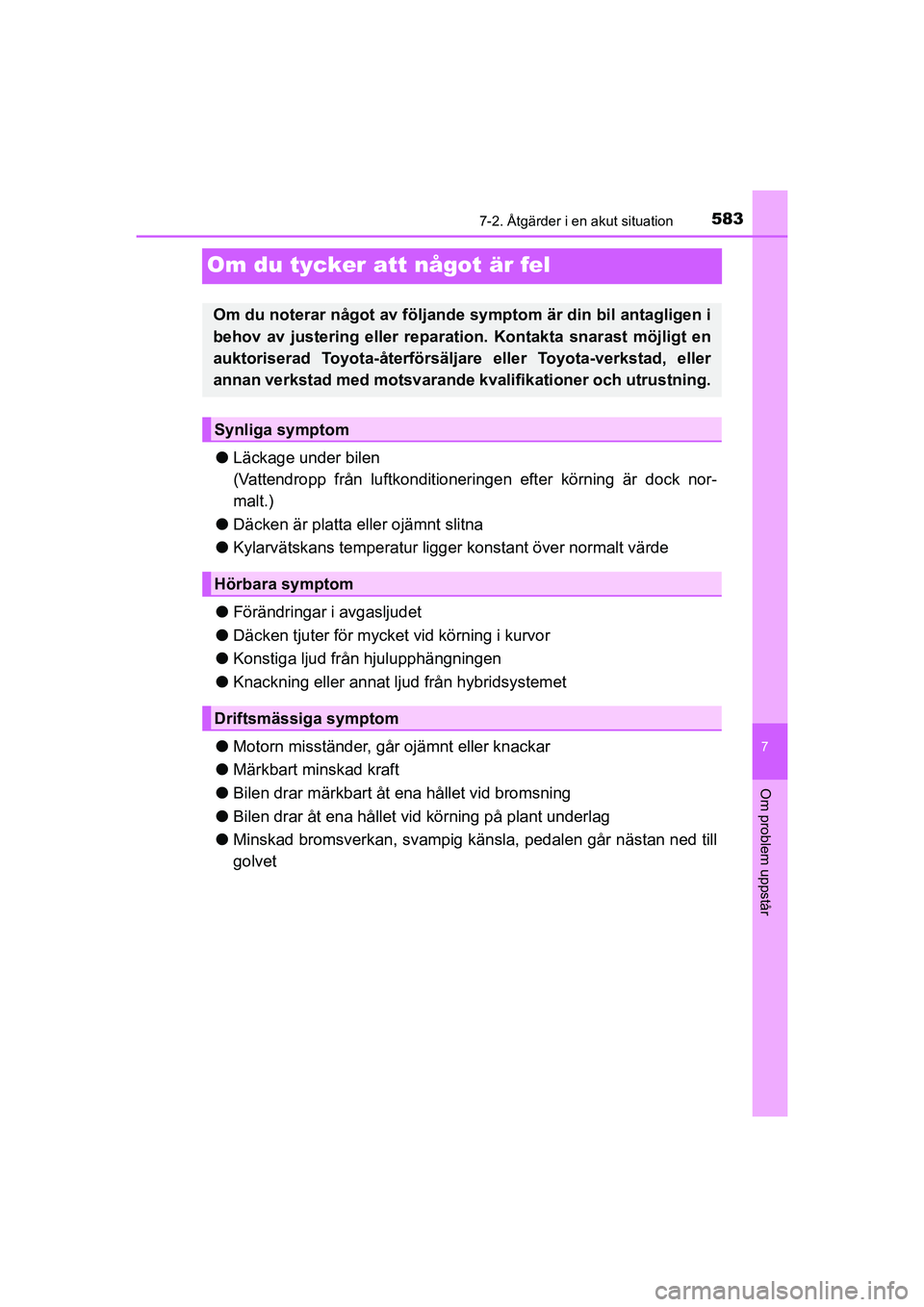

5837-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
Om du tycker att något är fel
lLäckage under bilen
(Vattendropp från luftkonditioneringen efter körning är dock nor-
malt.)
l Däcken är platta eller ojämnt slitna
l Kylarvätskans temperatur ligger konstant över normalt värde
l Förändringar i avgasljudet
l Däcken tjuter för mycket vid körning i kurvor
l Konstiga ljud från hjulupphängningen
l Knackning eller annat lju d från hybridsystemet
l Motorn misständer, går ojämnt eller knackar
l Märkbart minskad kraft
l Bilen drar märkbart åt ena hållet vid bromsning
l Bilen drar åt ena hållet vid körning på plant underlag
l Minskad bromsverkan, svampig känsla, pedalen går nästan ned till
golvet
Om du noterar något av följande symptom är din bil antagligen i
behov av justering eller reparation. Kontakta snarast möjligt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Synliga symptom
Hörbara symptom
Driftsmässiga symptom
OM10566SE.book Page 583 Wednesday, February 3, 2021 5:44 PM
Page 586 of 720

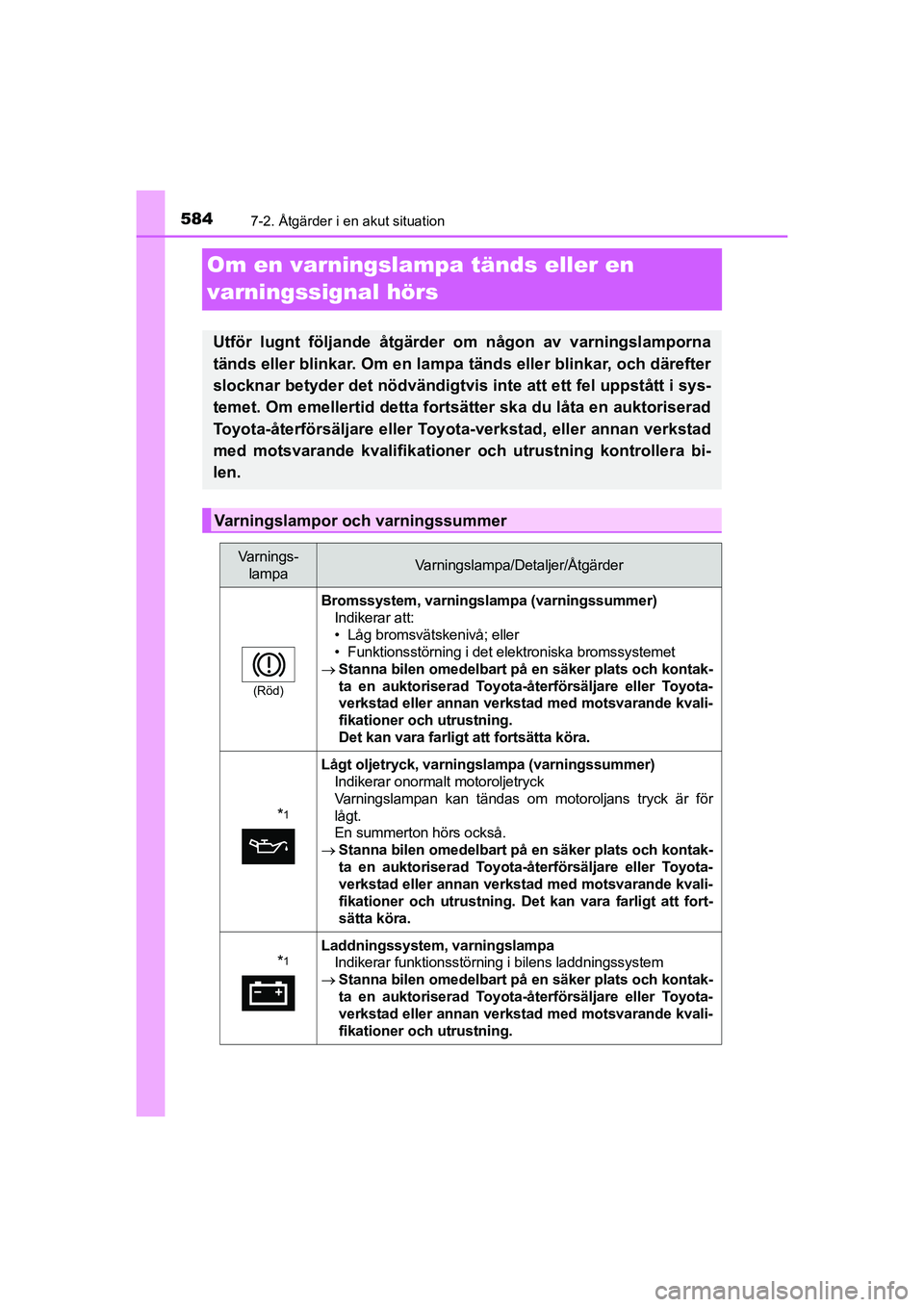

5847-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
Om en varningslampa tänds eller en
varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna
tänds eller blinkar. Om en lampa tänds eller blinkar, och därefter
slocknar betyder det nödvändigtvis inte att ett fel uppstått i sys-
temet. Om emellertid detta fortsätter ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bi-
len.
Varningslampor och varningssummer
Va r n i n g s - lampaVarningslampa/De taljer/Åtgärder
(Röd)
Bromssystem, varningslampa (varningssummer)
Indikerar att:
• Låg bromsvätskenivå; eller
• Funktionsstörning i det elektroniska bromssystemet
Stanna bilen omedelbart på en säker plats och kontak-
ta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
Det kan vara farligt att fortsätta köra.
*1
Lågt oljetryck, varnin gslampa (varningssummer)
Indikerar onormalt motoroljetryck
Varningslampan kan tändas om motoroljans tryck är för
lågt.
En summerton hörs också.
Stanna bilen omedelbart på en säker plats och kontak-
ta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning. De t kan vara farligt att fort-
sätta köra.
*1Laddningssystem, varningslampa Indikerar funktionsstörning i bilens laddningssystem
Stanna bilen omedelbart på en säker plats och kontak-
ta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
OM10566SE.book Page 584 Wednesday, February 3, 2021 5:44 PM
Page 587 of 720

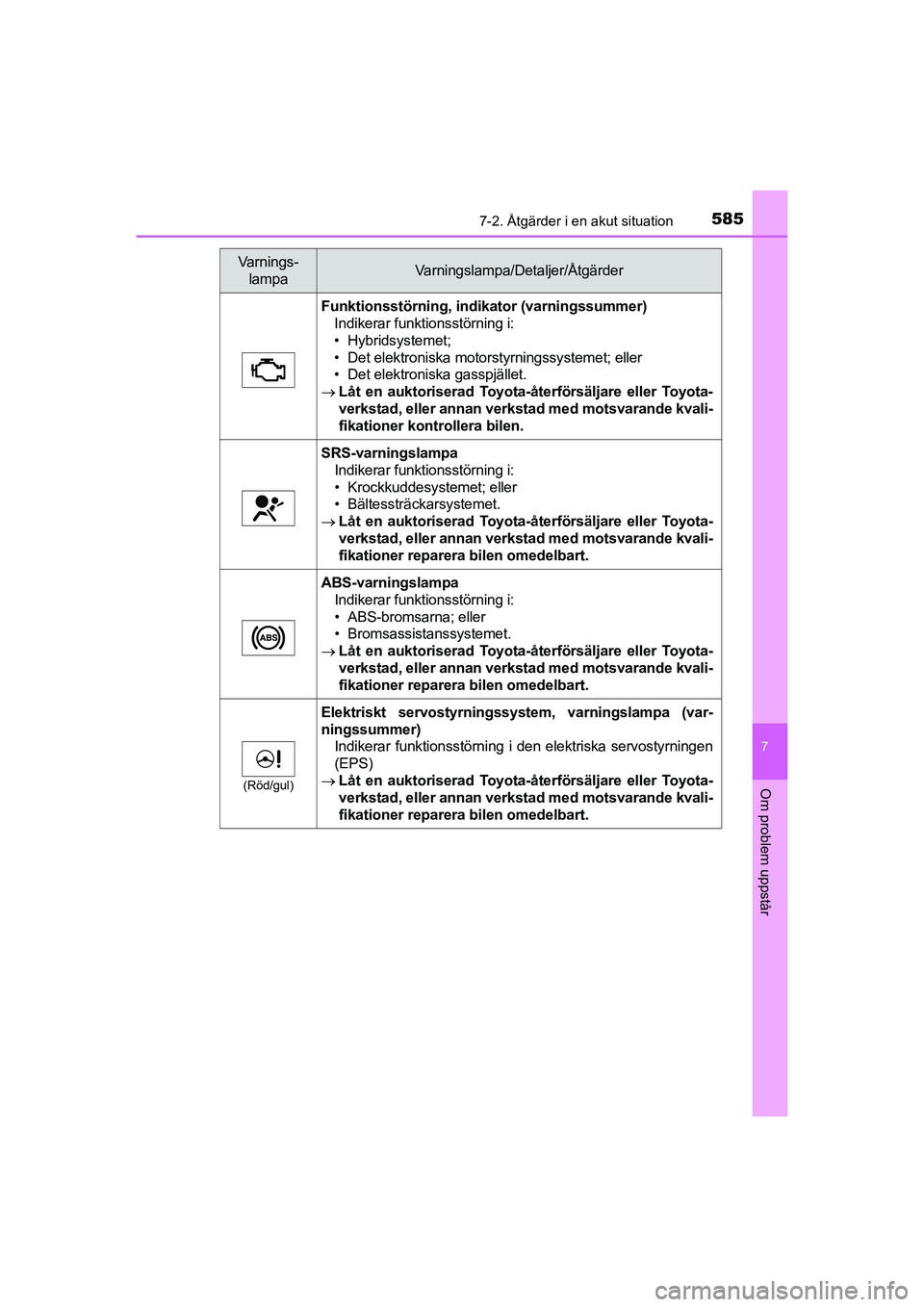

5857-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
Funktionsstörning, indikator (varningssummer)
Indikerar funktionsstörning i:
• Hybridsystemet;
• Det elektroniska motorstyrningssystemet; eller
• Det elektroniska gasspjället.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer kontrollera bilen.
SRS-varningslampa Indikerar funktionsstörning i:
• Krockkuddesystemet; eller
• Bältessträckarsystemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
ABS-varningslampa Indikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromsassistanssystemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
(Röd/gul)
Elektriskt servostyrningssystem, varningslampa (var-
ningssummer) Indikerar funktionsstörning i den elektriska servostyrningen
(EPS)
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
Va r n i n g s - lampaVarningslampa/De taljer/Åtgärder
OM10566SE.book Page 585 Wednesday, February 3, 2021 5:44 PM
Page 588 of 720

5867-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
(Blinkar)
Toyota parkeringssensor avstängd, indikator (i förekom-
mande fall)
Indikerar funktionsstörning i Toyota parkeringssensor
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
Indikerar att systemet är tillfälligt inaktiverat, möjligen på
grund av att en sensor är smutsig eller täckt med is eller lik-
nande.
Följ anvisningarna som vis as på informationsdisplay-
en. ( sid. 367)
(Blinkar)
PKSB OFF, indikator (i förekommande fall)
Om en summerton hörs:
Indikerar funktionss törning i PKSB-systemet (Intelligent au-
tobroms)
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
Om en summerton inte hörs:
Indikerar att systemet är tillfälligt ur funktion, möjligen på
grund av att en sensor är smutsig, istäckt, eller liknande.
Följ anvisningarna som vis as på informationsdisplay-
en. ( sid. 383, 595)
(Blinkar)
”RCTA OFF”, indikator (i förekommande fall)
Om en summerton hörs:
Indikerar funktionsstörning i RCTA-funktionen (Backvarnare
för korsande trafik)
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
Om en summerton inte hörs:
Indikerar att området runt radarsensorn på bakre stötfånga-
ren är täckt med smuts etc. ( sid. 353)
Följ anvisningarna som vis as på informationsdisplay-
en. ( sid. 371)
Va r n i n g s -
lampaVarningslampa/De taljer/Åtgärder
OM10566SE.book Page 586 Wednesday, February 3, 2021 5:44 PM
Page 589 of 720

5877-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
SlirindikeringslampaIndikerar funktionsstörning i:
• VSC (antisladdsystemet);
• TRC (antispinnsystemet); eller
• Hjälpsystem vid start i motlut.
Lampan blinkar när systemen VSC, TRC, ABS eller Trailer
Sway Control är i drift. ( sid. 443)
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
(Gul)
Bromssystem, varningslampa Indikerar funktionsstörning i:
• Det regenerativa bromssystemet;
• Det elektroniskt styrda bromssystemet; eller
• Den elektriska parkeringsbromsen.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
*1
(Orange)
LTA, indikator (varningslampa ) (i förekommande fall)
Indikerar funktionsstörning i LTA (linjeavkännare)
Följ anvisningarna som vi sas på informationsdis-
playen. ( sid. 315)
(Blinkar eller
lyser)
PCS, varningslampa (i förekommande fall)
Om en summerton hörs samtidigt.
Indikerar funktionsstörning i PCS (det aktiva krockskyddet)
Låt en Toyota-återförsäljare eller Toyota-verkstad el-
ler annan kvalificerad verkst ad kontrollera bilen ome-
delbart.
Om summertonen inte hörs:
PCS (det aktiva krockskyddet) är tillfälligt inte tillgängligt.
Korrigerande åtgärd kan behövas.
Följ anvisningarna som vis as på informationsdisplay-
en. ( sid. 295, 595)
Om PCS (det aktiva krockskyddet) eller VSC (antisladdsys-
temet) är inaktiverat tänds varningslampan.
sid. 283
Va r n i n g s -
lampaVarningslampa/De taljer/Åtgärder
OM10566SE.book Page 587 Wednesday, February 3, 2021 5:44 PM
Page 590 of 720

5887-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
(Blinkar)
Bromshållning aktiv, indikeringslampa
Indikerar funktionsstörning i bromshållarsystemet
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
*2
(Blinkar)
Parkeringsbromsindikator (varningssummer)
Parkeringsbromsen är eventuellt inte helt ansatt eller inte
lossad.
Ansätt/lossa parkeringsbromsen igen.
Den här lampan tänds om parkeringsbromsen inte har los-
sats. Om lampan slocknar om du lossar parkeringsbromsen
så fungerar systemet på normalt sätt.
Låg nivå i bränsletank, varningslampa Indikerar att det återstår högst cirka 6,4 liter bränsle i tan-
ken
Tanka bilen.
*3
Förarens och framsätespassa gerarens bältespåminnare
(varningssummer) Varnar föraren och/eller framsätespassageraren att spänna
fast bilbältet.
Spänn fast säkerhetsbältet.
Om en åkande sitter på framsätespassagerarplatsen
behöver framsätespassagerarens säkerhetsbälte ock-
så spännas fast så att va rningslampan (varningssum-
mern) slocknar.
*3
(På mitt-
panelen)
Baksätespassagerarnas säkerhetsbälten, bältespåmin-
nare (varningssummer)
Påminner baksätespassagerarna att spänna fast sina bäl-
ten
Spänn fast säkerhetsbältet.
Va r n i n g s -
lampaVarningslampa/De taljer/Åtgärder
OM10566SE.book Page 588 Wednesday, February 3, 2021 5:44 PM
