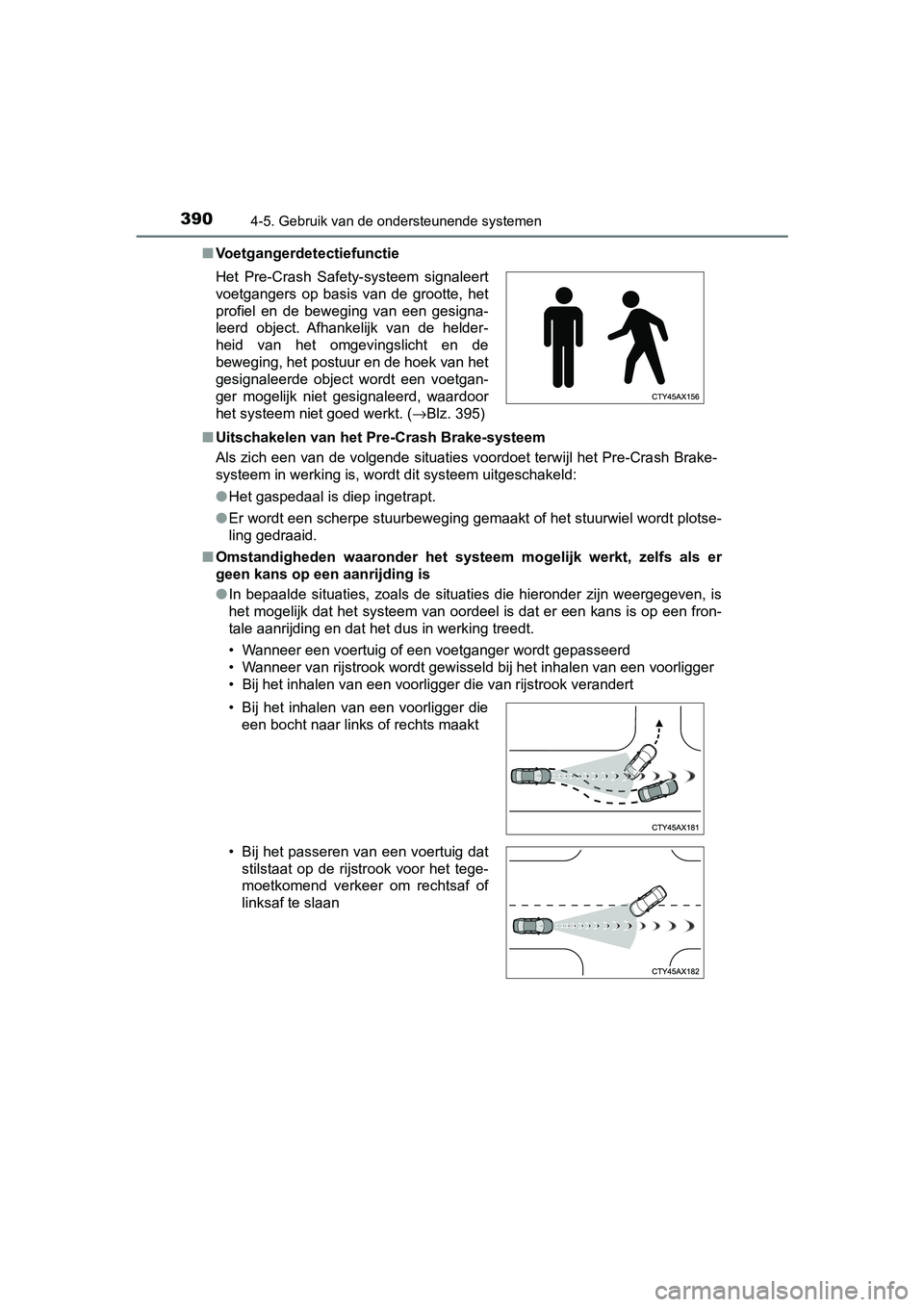

3904-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■
Voetgangerdetectiefunctie
■ Uitschakelen van het Pre-Crash Brake-systeem
Als zich een van de volgende situaties voordoet terwijl het Pre -Crash Brake-
systeem in werking is, wordt dit systeem uitgeschakeld:
● Het gaspedaal is diep ingetrapt.
● Er wordt een scherpe stuurbeweging gemaakt of het stuurwiel wor dt plotse-
ling gedraaid.
■ Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is
● In bepaalde situaties, zoals de situaties die hieronder zijn we ergegeven, is
het mogelijk dat het systeem van oordeel is dat er een kans is op een fron-
tale aanrijding en dat het dus in werking treedt.
• Wanneer een voertuig of een voetganger wordt gepasseerd
• Wanneer van rijstrook wordt gewisseld bij het inhalen van een voorligger
• Bij het inhalen van een voorligger die van rijstrook verandert
Het Pre-Crash Safety-systeem signaleert
voetgangers op basis van de grootte, het
profiel en de beweging van een gesigna-
leerd object. Afhankelijk van de helder-
heid van het omgevingslicht en de
beweging, het postuur en de hoek van het
gesignaleerde object wordt een voetgan-
ger mogelijk niet gesignaleerd, waardoor
het systeem niet goed werkt. (
→Blz. 395)
• Bij het inhalen van een voorligger die een bocht naar links of rechts maakt
• Bij het passeren van een voertuig dat stilstaat op de rijstrook voor het tege-
moetkomend verkeer om rechtsaf of
linksaf te slaan
C-HR_OM_Europe_OM10636E.book P age 390 Thursday, August 1, 2019 2:53 PM

3914-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E• Wanneer u snel een voorligger nadert
• Als de voorzijde van de auto omhoog of omlaag gaat, bijvoorbee
ld op
een oneffen of golvend wegdek
• Bij het naderen van objecten in de berm, zoals vangrails, telefoonpalen,
bomen of muren
• Bij het rijden op een smalle rijbaan omringd door een construc tie, zoals
een tunnel of een stalen brug
• Als er zich metalen objecten (putdeksel, staalplaat, enz.), op staande ran-
den of uitstekende delen bevinden op het wegdek of in de berm
• Bij het rijden op een weg waar de
relatieve positie ten opzichte van de
voorligger in een naastliggende rij-
strook kan veranderen, zoals op een
bochtige weg
• Wanneer er bij het begin van een bocht een voertuig, voetganger of
object naast de weg aanwezig is
• Als een overstekende voetganger de auto zeer dicht nadert
C-HR_OM_Europe_OM10636E.book P age 391 Thursday, August 1, 2019 2:53 PM

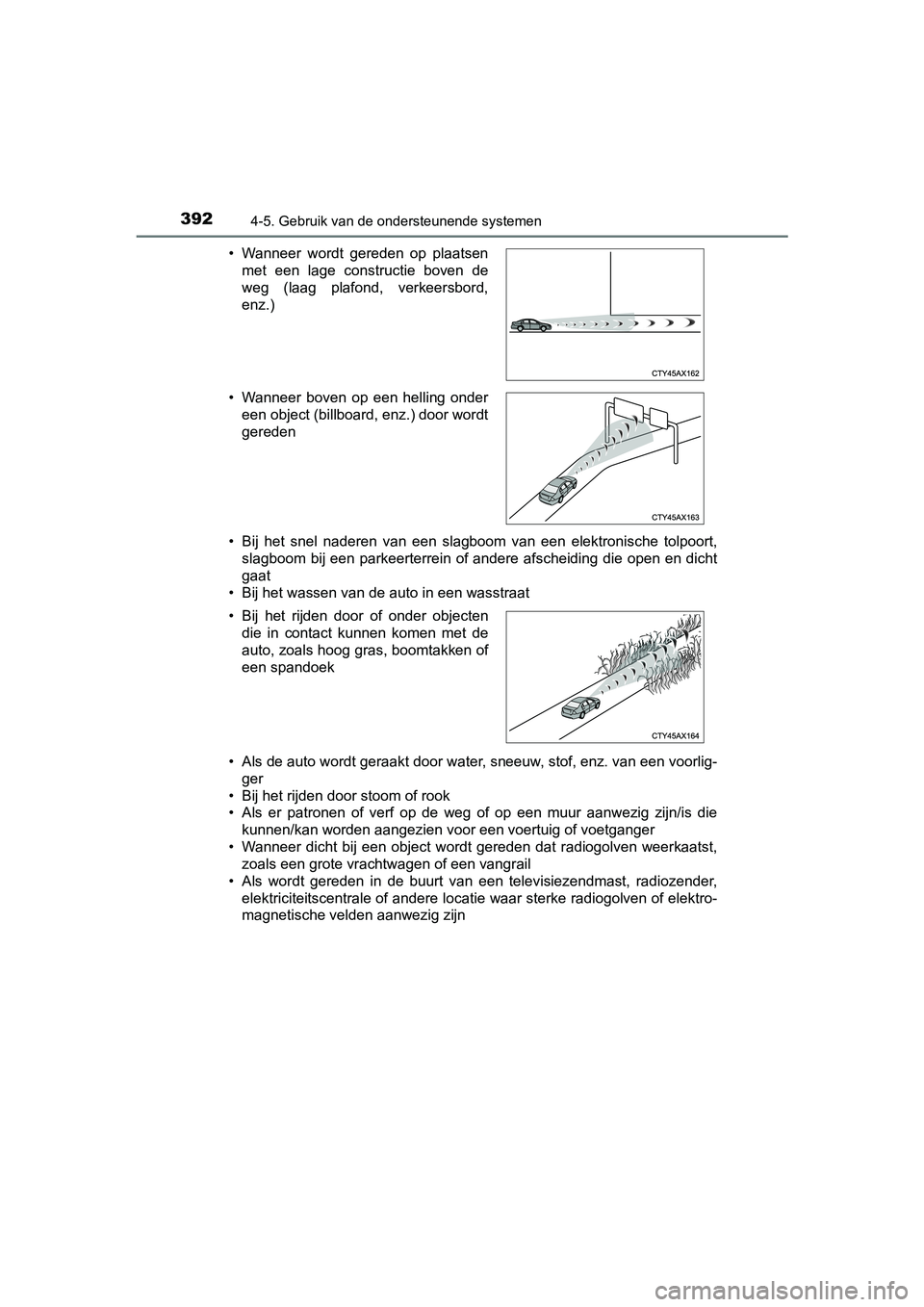

3924-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E• Bij het snel naderen van een slagboom van een elektronische to
lpoort,
slagboom bij een parkeerterrein of andere afscheiding die open en dicht
gaat
• Bij het wassen van de auto in een wasstraat
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig-
ger
• Bij het rijden door stoom of rook
• Als er patronen of verf op de weg of op een muur aanwezig zijn /is die
kunnen/kan worden aangezien voor een voertuig of voetganger
• Wanneer dicht bij een object wordt gereden dat radiogolven wee rkaatst,
zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radio zender,
elektriciteitscentrale of andere locatie waar sterke radiogolven of elektro-
magnetische velden aanwezig zijn
• Wanneer wordt gereden op plaatsen
met een lage constructie boven de
weg (laag plafond, verkeersbord,
enz.)
• Wanneer boven op een helling onder een object (billboard, enz.) door wordt
gereden
• Bij het rijden door of onder objecten die in contact kunnen komen met de
auto, zoals hoog gras, boomtakken of
een spandoek
C-HR_OM_Europe_OM10636E.book P age 392 Thursday, August 1, 2019 2:53 PM

3934-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E■
Situaties waarin het systeem mogelijk niet goed werkt
● In sommige situaties, zoals onderstaande, wordt een voertuig mo gelijk niet
gesignaleerd door de radarsensor en de camerasensor, waardoor h et sys-
teem niet goed werkt:
• Als een tegenligger de auto nadert
• Als de voorligger een motorfiets of fiets is
• Bij het naderen van de zijkant of voorkant van een voertuig
• Als de achterzijde van de voorligger smal is, zoals een lege t ruck
• Als een voorligger een lading vervoert die uitsteekt voorbij d e achterbum-
per
• Als een voorligger een onregelmatige vorm heeft, zoals een tractor of een zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schij nt
• Als een voertuig de auto snijdt of plotseling opdoemt van naast een ander
voertuig
• Als de voorligger een abrupte beweging maakt (zoals een uitwij kmanoeu-
vre, plotseling versnellen of afremmen)
• Bij het plotseling invoegen vlak achter een voorligger • Als een voorligger een lage achter- zijde heeft, zoals een oprijwagen
• Als een voorligger een extreem grote bodemvrijheid heeft
• Als de voorligger zich niet direct voor uw auto bevindt
C-HR_OM_Europe_OM10636E.book P age 393 Thursday, August 1, 2019 2:53 PM

3944-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E• Bij slecht weer zoals bij hevige regen, mist, sneeuw of een za
ndstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig- ger
• Bij het rijden door stoom of rook
• Bij het rijden in een omgeving waarbij de helderheid van het o mgevings-
licht plotseling verandert, zoals bij het in- of uitrijden van een tunnel
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van
tegemoetkomend verkeer, rechtstreeks in de camerasensor schijnt
• Als er weinig omgevingslicht is, zoals tijdens de schemering, of 's nachts
of in een tunnel
• Nadat de motor gestart is, is er gedurende een bepaalde tijd n iet met de
auto gereden
• Bij het afslaan naar links/rechts en gedurende een paar second en na het
afslaan naar links/rechts
• Tijdens het rijden in een bocht en gedurende een paar seconden na het
rijden in een bocht
• Wanneer uw auto slipt
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camerasensor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camerasensor niet goed is uitgeli jnd
• Als de voorzijde van de auto omhoog
of omlaag staat
C-HR_OM_Europe_OM10636E.book P age 394 Thursday, August 1, 2019 2:53 PM

3954-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E●
In sommige situaties, zoals de onderstaande, kan wellicht onvol doende
remkracht worden gerealiseerd, waardoor het systeem mogelijk ni et goed
werkt:
• Als de remfuncties niet optimaal kunnen functioneren, bijvoorb eeld door-
dat onderdelen van het remsysteem extreem koud of warm, of nat zijn
• Als de auto niet goed wordt onderhouden (extreem versleten remdelen of banden, onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde onder-
grond
● Sommige voetgangers, zoals onderstaande, worden mogelijk niet g esigna-
leerd door de radarsensor en de camerasensor, waardoor het syst eem niet
goed werkt:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kl eding (een regenjas, lange rok, enz.)
dragen waardoor hun silhouet vaag wordt
• Voetgangers die grote voorwerpen dragen, een paraplu vasthouden, enz.
waardoor een deel van hun lichaam niet zichtbaar is
• Voetgangers die vooroverbuigen of gehurkt zitten
• Voetgangers die een wandelwagentje, rolstoel, fiets of ander v oertuig
voortduwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte kleding dragen en er extreem licht uitzi en
• Voetgangers in het donker, bijvoorbeeld 's nachts of in een tu nnel
• Voetgangers waarvan de kleding ongeveer dezelfde kleur of held erheid
heeft als de omgeving
• Voetgangers vlak bij muren, hekken, vangrails of grote objecte n
• Voetgangers die zich op de weg op een metalen object (putdekse l, stalen
plaat, enz.) bevinden
• Voetgangers die snel lopen
• Voetgangers die plotseling van snelheid veranderen
• Voetgangers die van achter een voertuig of een groot object ko men ren-
nen
• Voetgangers die zich heel dicht bij de zijkant van de auto (buitenspiegel, enz.) bevinden
C-HR_OM_Europe_OM10636E.book P age 395 Thursday, August 1, 2019 2:53 PM

3964-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■
Als het waarschuwingslampje PCS k nippert of gaat branden en er een
waarschuwingsmelding wordt weergegeven op het multi-informatied is-
play
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk sprake van een storing in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en werkt het systeem weer normaal als weer aan de norma le wer-
kingsvoorwaarden wordt voldaan:
• Als de radarsensor, de camerasensor of het gedeelte rond elke sensor
heet is, zoals in de zon
• Als de radarsensor, de camerasensor of het gedeelte rond elke sensor
koud is, zoals in een extreem koude omgeving
• Wanneer een sensor voor vuil is of bedekt is met sneeuw, enz.
• Als het gedeelte van de voorruit vóór de camerasensor is beslagen of
wanneer er condens of ijs op de voorruit zit
(Ontwasemen van de voorruit: →Blz. 577)
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de bu urt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt terwijl de auto weer in ord e is, is er
mogelijk een storing aanwezig in het systeem. Laat de auto onmi ddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 562), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakel d.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre -Colli-
sion Brake System Unavailable” (VS C uitgeschakeld, Pre-Crash Brake-sys-
teem niet beschikbaar) wordt weergegeven op het multi-informati edisplay.
C-HR_OM_Europe_OM10636E.book Page 396 Thursday, August 1, 2019 2:53 PM

397
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_OM_Europe_OM10636E
LDA (Lane Depar ture Alert
met stuurregeling)
*
Als wordt gereden op autowegen en snelwegen met witte (gele) lijnen
waarschuwt deze functie de bestuurder als de auto de rijstrook dreigt
te verlaten en helpt hij om de auto in de rijstrook te houden d oor het
stuurwiel te bedienen.
Het LDA-systeem herkent zicht-
bare witte (gele) lijnen met de
camerasensor aan de bovenzijde
van de voorruit.
∗: Indien aanwezig
Overzicht van functies
C-HR_OM_Europe_OM10636E.book P age 397 Thursday, August 1, 2019 2:53 PM

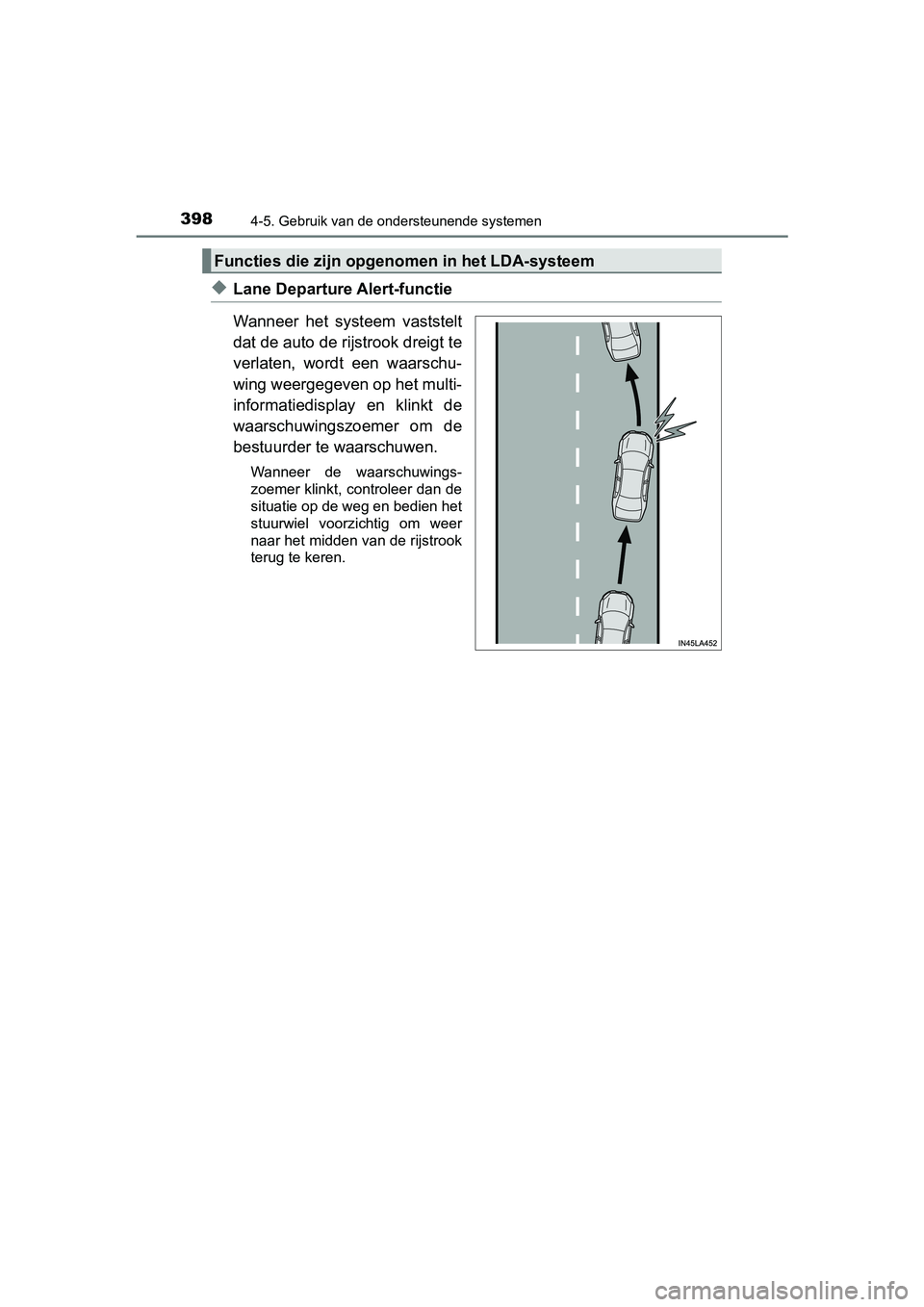

3984-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
◆Lane Departure Alert-functie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en klinkt de
waarschuwingszoemer om de
bestuurder te waarschuwen.
Wanneer de waarschuwings-
zoemer klinkt, controleer dan de
situatie op de weg en bedien het
stuurwiel voorzichtig om weer
naar het midden van de rijstrook
terug te keren.
Functies die zijn opgenomen in het LDA-systeem
C-HR_OM_Europe_OM10636E.book P age 398 Thursday, August 1, 2019 2:53 PM

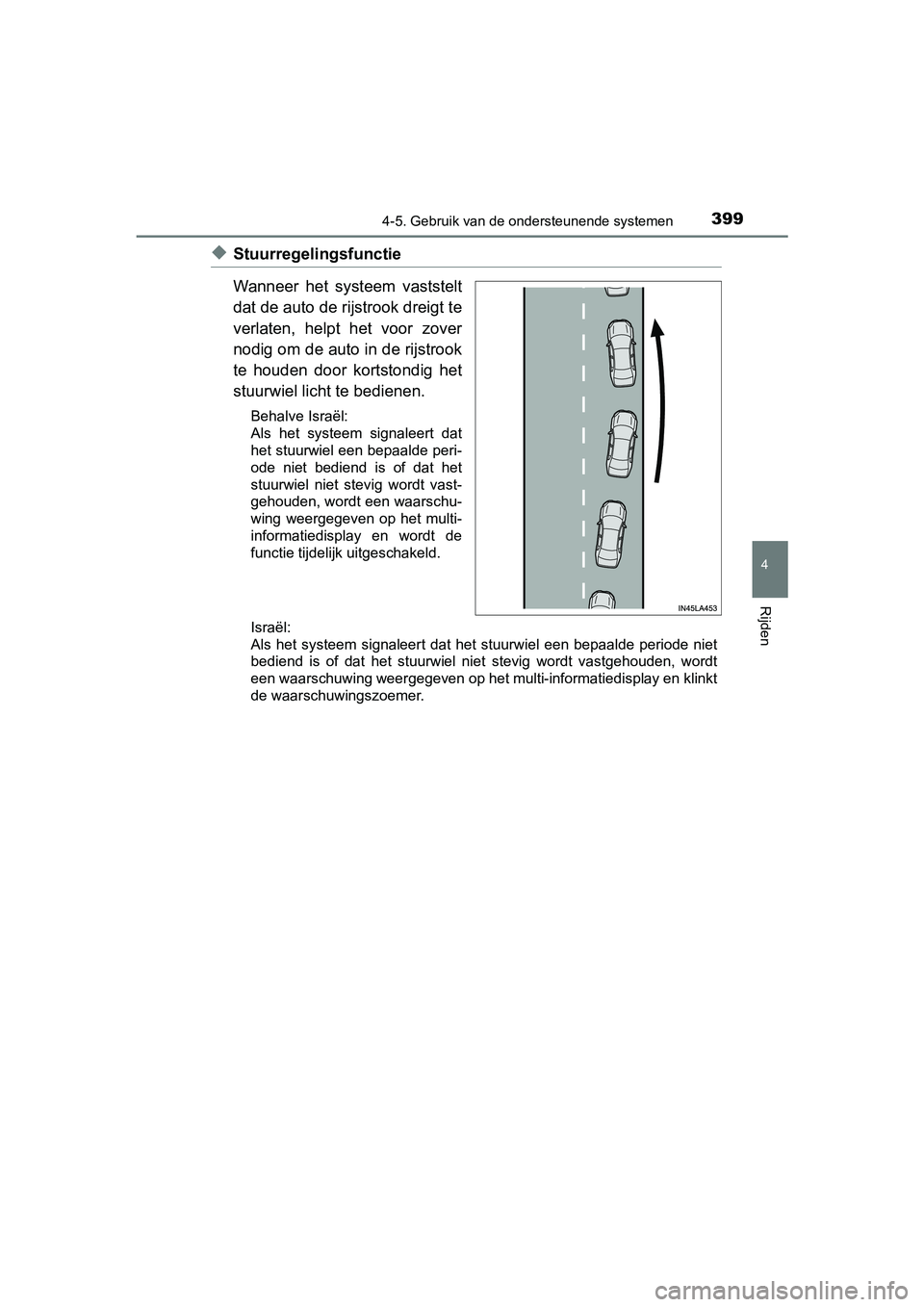

3994-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E
◆Stuurregelingsfunctie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, helpt het voor zover
nodig om de auto in de rijstrook
te houden door kortstondig het
stuurwiel licht te bedienen.
Behalve Israël:
Als het systeem signaleert dat
het stuurwiel een bepaalde peri-
ode niet bediend is of dat het
stuurwiel niet stevig wordt vast-
gehouden, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en wordt de
functie tijdelijk uitgeschakeld.
Israël:
Als het systeem signaleert dat het stuurwiel een bepaalde periode niet
bediend is of dat het stuurwiel niet stevig wordt vastgehouden, wordt
een waarschuwing weergegeven op het multi-informatiedisplay en klinkt
de waarschuwingszoemer.
C-HR_OM_Europe_OM10636E.book P age 399 Thursday, August 1, 2019 2:53 PM
