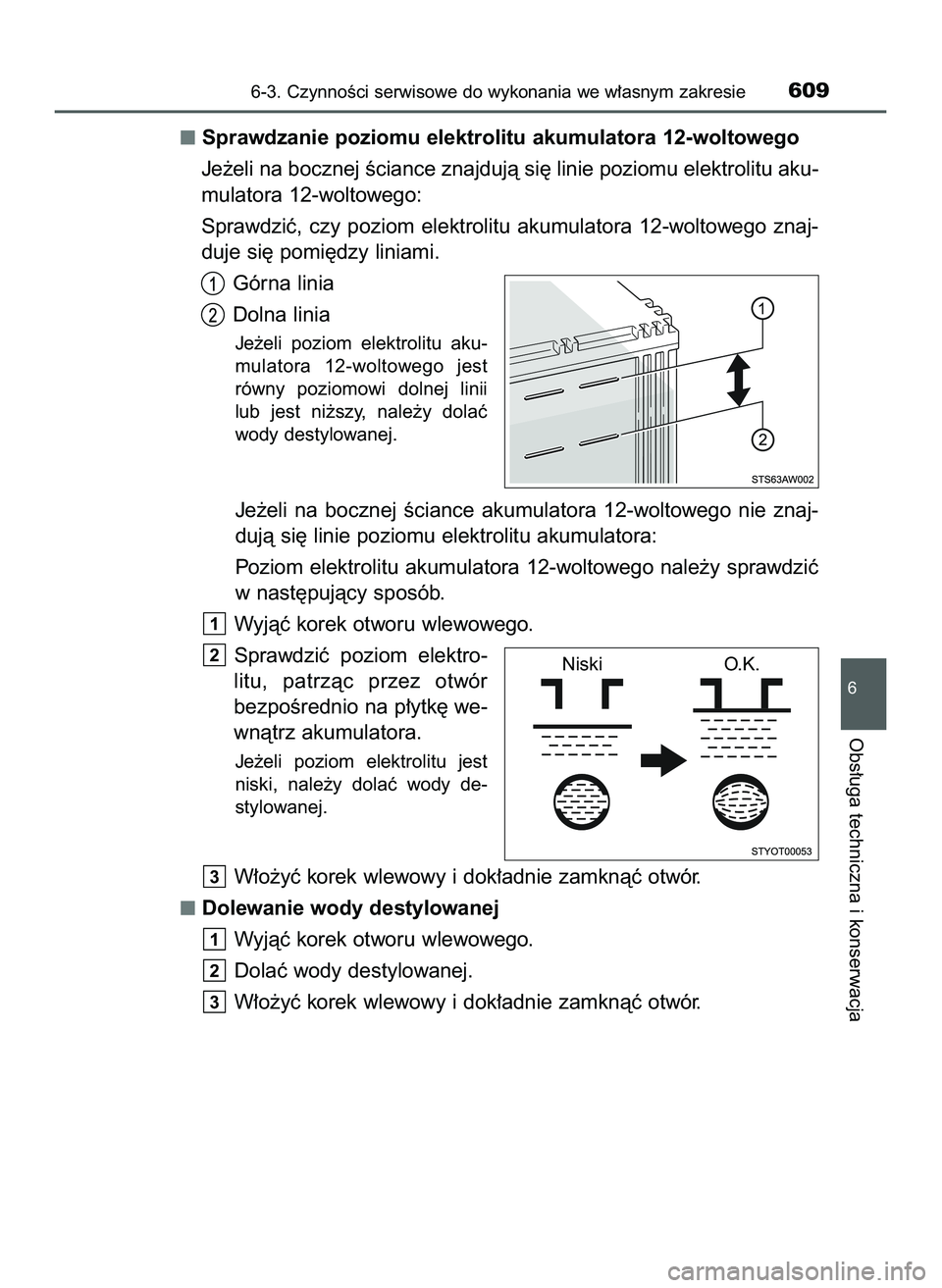

Sprawdzanie poziomu elektrolitu akumulatora 12-woltowego
Je˝eli na bocznej Êciance znajdujà si´ linie poziomu elektrolitu aku-
mulatora 12-woltowego:
Sprawdziç, czy poziom elektrolitu akumulatora 12-woltowego znaj-
duje si´ pomi´dzy liniami.
Górna linia
Dolna linia
Je˝eli poziom elektrolitu aku-
mulatora 12-woltowego jest
równy poziomowi dolnej linii
lub jest ni˝szy, nale˝y dolaç
wody destylowanej.
Je˝eli na bocznej Êciance akumulatora 12-woltowego nie znaj-
dujà si´ linie poziomu elektrolitu akumulatora:
Poziom elektrolitu akumulatora 12-woltowego nale˝y sprawdziç
w nast´pujàcy sposób.
Wyjàç korek otworu wlewowego.
Sprawdziç poziom elektro-
litu, patrzàc przez otwór
bezpoÊrednio na p∏ytk´ we-
wnàtrz akumulatora.
Je˝eli poziom elektrolitu jest
niski, nale˝y dolaç wody de-
stylowanej.
W∏o˝yç korek wlewowy i dok∏adnie zamknàç otwór.
Dolewanie wody destylowanej
Wyjàç korek otworu wlewowego.
Dolaç wody destylowanej.
W∏o˝yç korek wlewowy i dok∏adnie zamknàç otwór.
3
2
1
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie609
6
Obs∏uga techniczna i konserwacja
Niski O.K.
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 609 (Black plate)

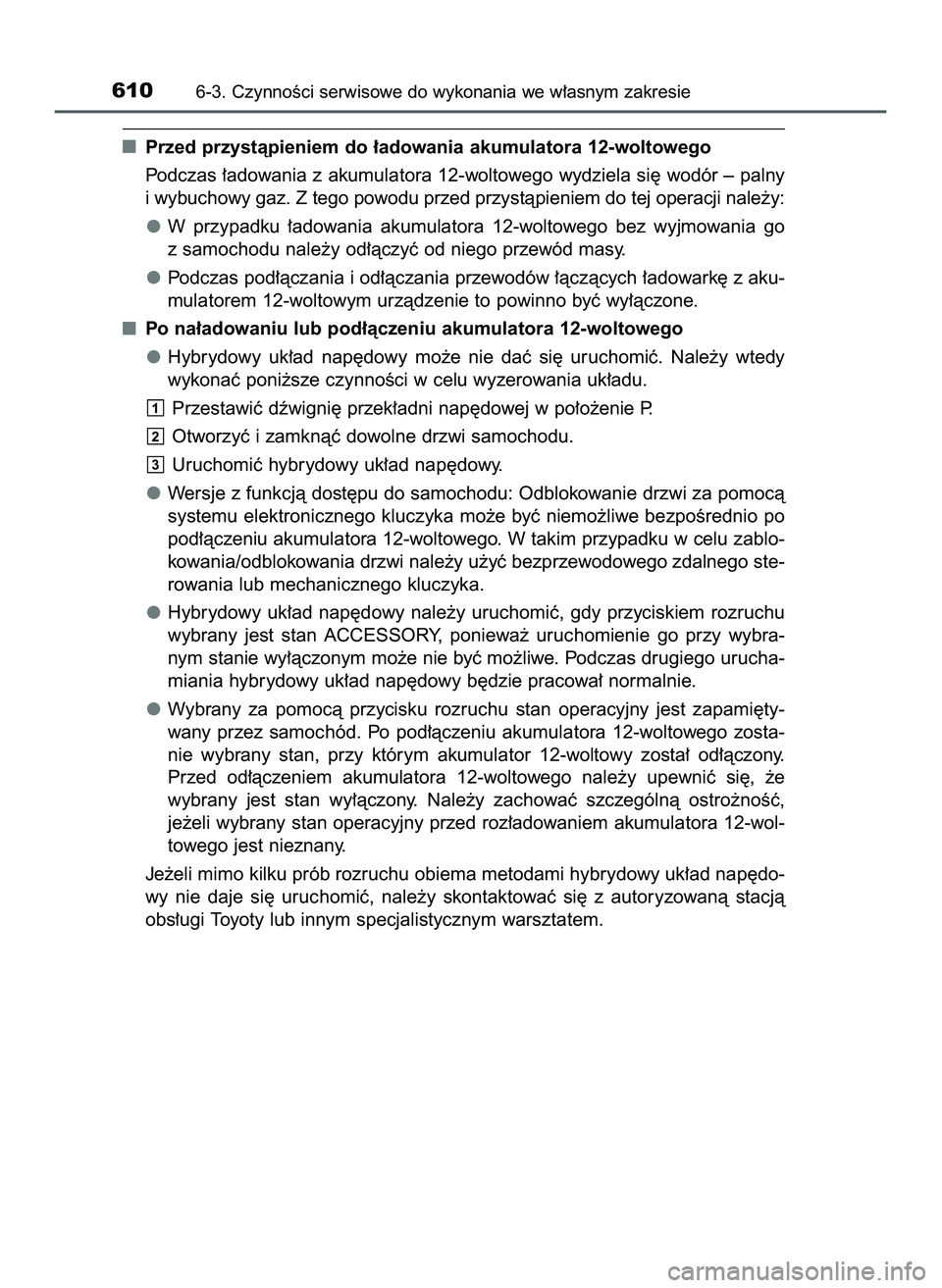

Przed przystàpieniem do ∏adowania akumulatora 12-woltowego
Podczas ∏adowania z akumulatora 12-woltowego wydziela si´ wodór – palny
i wybuchowy gaz. Z tego powodu przed przystàpieniem do tej operacji nale˝y:
W przypadku ∏adowania akumulatora 12-woltowego bez wyjmowania go
z samochodu nale˝y od∏àczyç od niego przewód masy.
Podczas pod∏àczania i od∏àczania przewodów ∏àczàcych ∏adowark´ z aku-
mulatorem 12-woltowym urzàdzenie to powinno byç wy∏àczone.
Po na∏adowaniu lub pod∏àczeniu akumulatora 12-woltowego
Hybrydowy uk∏ad nap´dowy mo˝e nie daç si´ uruchomiç. Nale˝y wtedy
wykonaç poni˝sze czynnoÊci w celu wyzerowania uk∏adu.
Przestawiç dêwigni´ przek∏adni nap´dowej w po∏o˝enie P.
Otworzyç i zamknàç dowolne drzwi samochodu.
Uruchomiç hybrydowy uk∏ad nap´dowy.
Wersje z funkcjà dost´pu do samochodu: Odblokowanie drzwi za pomocà
systemu elektronicznego kluczyka mo˝e byç niemo˝liwe bezpoÊrednio po
pod∏àczeniu akumulatora 12-woltowego. W takim przypadku w celu zablo-
kowania/odblokowania drzwi nale˝y u˝yç bezprzewodowego zdalnego ste-
rowania lub mechanicznego kluczyka.
Hybrydowy uk∏ad nap´dowy nale˝y uruchomiç, gdy przyciskiem rozruchu
wybrany jest stan ACCESSORY, poniewa˝ uruchomienie go przy wybra-
nym stanie wy∏àczonym mo˝e nie byç mo˝liwe. Podczas drugiego urucha-
miania hybrydowy uk∏ad nap´dowy b´dzie pracowa∏ normalnie.
Wybrany za pomocà przycisku rozruchu stan operacyjny jest zapami´ty-
wany przez samochód. Po pod∏àczeniu akumulatora 12-woltowego zosta-
nie wybrany stan, przy którym akumulator 12-woltowy zosta∏ od∏àczony.
Przed od∏àczeniem akumulatora 12-woltowego nale˝y upewniç si´, ˝e
wybrany jest stan wy∏àczony. Nale˝y zachowaç szczególnà ostro˝noÊç,
je˝eli wybrany stan operacyjny przed roz∏adowaniem akumulatora 12-wol-
towego jest nieznany.
Je˝eli mimo kilku prób rozruchu obiema metodami hybrydowy uk∏ad nap´do-
wy nie daje si´ uruchomiç, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
3
2
1
6106-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 610 (Black plate)

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie611
6
Obs∏uga techniczna i konserwacja

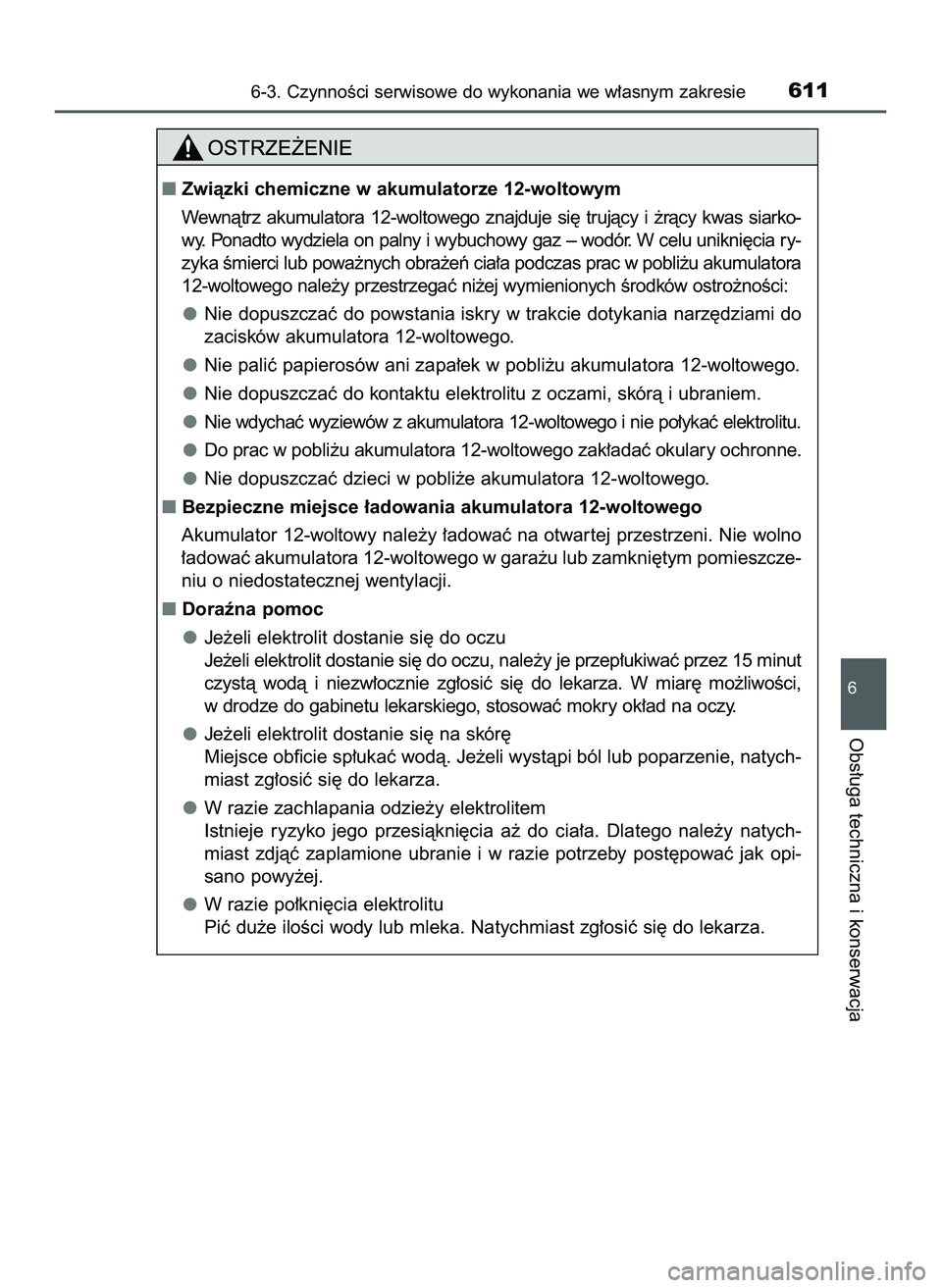

Zwiàzki chemiczne w akumulatorze 12-woltowym
Wewnàtrz akumulatora 12-woltowego znajduje si´ trujàcy i ˝ràcy kwas siarko-
wy. Ponadto wydziela on palny i wybuchowy gaz – wodór. W celu unikni´cia ry-
zyka Êmierci lub powa˝nych obra˝eƒ cia∏a podczas prac w pobli˝u akumulatora
12-woltowego nale˝y przestrzegaç ni˝ej wymienionych Êrodków ostro˝noÊci:
Nie dopuszczaç do powstania iskry w trakcie dotykania narz´dziami do
zacisków akumulatora 12-woltowego.
Nie paliç papierosów ani zapa∏ek w pobli˝u akumulatora 12-woltowego.
Nie dopuszczaç do kontaktu elektrolitu z oczami, skórà i ubraniem.
Nie wdychaç wyziewów z akumulatora 12-woltowego i nie po∏ykaç elektrolitu.
Do prac w pobli˝u akumulatora 12-woltowego zak∏adaç okulary ochronne.
Nie dopuszczaç dzieci w pobli˝e akumulatora 12-woltowego.
Bezpieczne miejsce ∏adowania akumulatora 12-woltowego
Akumulator 12-woltowy nale˝y ∏adowaç na otwar tej przestrzeni. Nie wolno
∏adowaç akumulatora 12-woltowego w gara˝u lub zamkni´tym pomieszcze-
niu o niedostatecznej wentylacji.
Doraêna pomoc
Je˝eli elektrolit dostanie si´ do oczu
Je˝eli elektrolit dostanie si´ do oczu, nale˝y je przep∏ukiwaç przez 15 minut
czystà wodà i niezw∏ocznie zg∏osiç si´ do lekarza. W miar´ mo˝liwoÊci,
w drodze do gabinetu lekarskiego, stosowaç mokry ok∏ad na oczy.
Je˝eli elektrolit dostanie si´ na skór´
Miejsce obficie sp∏ukaç wodà. Je˝eli wystàpi ból lub poparzenie, natych-
miast zg∏osiç si´ do lekarza.
W razie zachlapania odzie˝y elektrolitem
Istnieje ryzyko jego przesiàkni´cia a˝ do cia∏a. Dlatego nale˝y natych-
miast zdjàç zaplamione ubranie i w razie potrzeby post´powaç jak opi-
sano powy˝ej.
W razie po∏kni´cia elektrolitu
Piç du˝e iloÊci wody lub mleka. Natychmiast zg∏osiç si´ do lekarza.
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 611 (Black plate)

6126-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

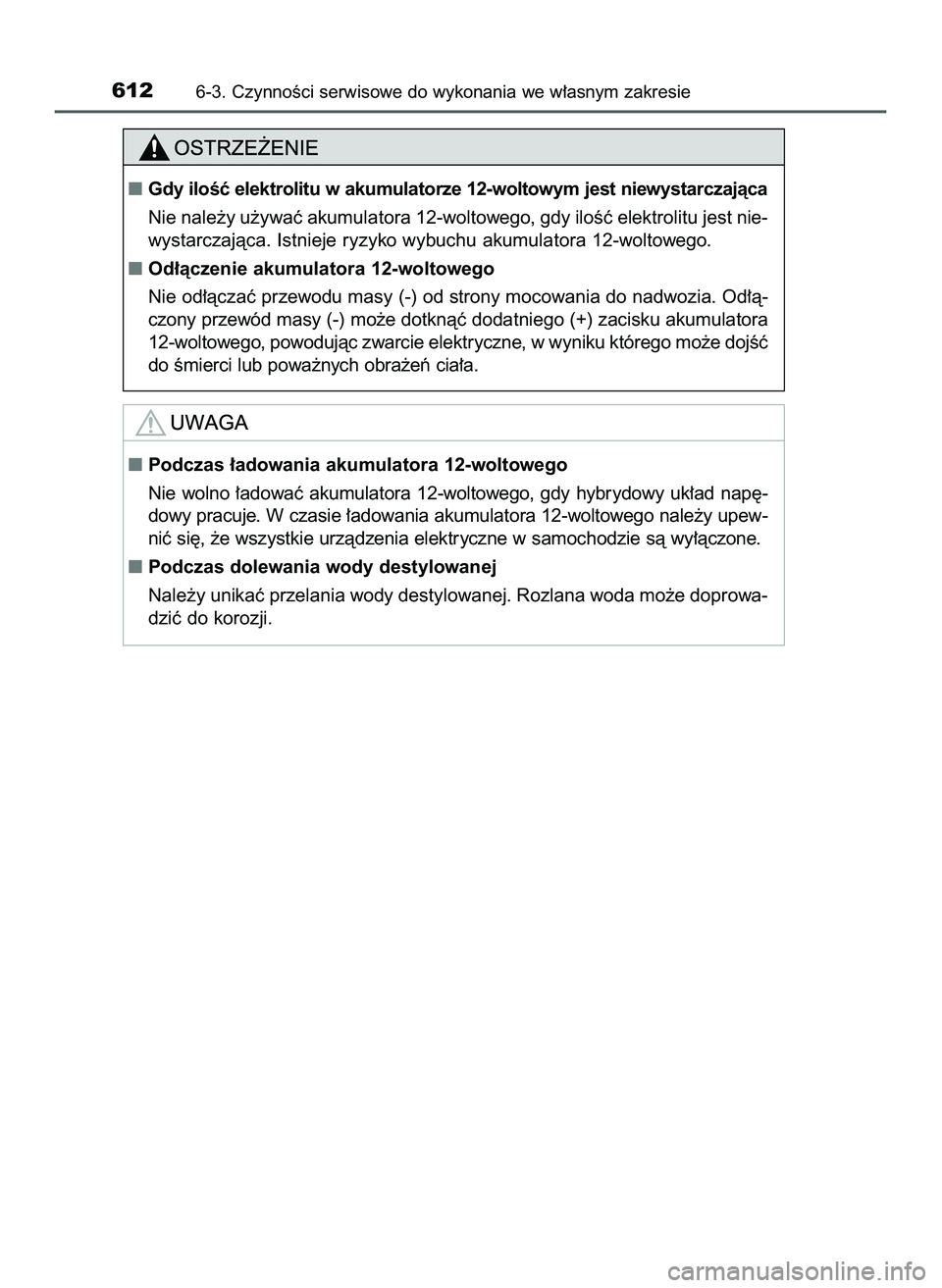

Gdy iloÊç elektrolitu w akumulatorze 12-woltowym jest niewystarczajàca
Nie nale˝y u˝ywaç akumulatora 12-woltowego, gdy iloÊç elektrolitu jest nie-
wystarczajàca. Istnieje ryzyko wybuchu akumulatora 12-woltowego.
Od∏àczenie akumulatora 12-woltowego
Nie od∏àczaç przewodu masy (-) od strony mocowania do nadwozia. Od∏à-
czony przewód masy (-) mo˝e dotknàç dodatniego (+) zacisku akumulatora
12-woltowego, powodujàc zwarcie elektryczne, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Podczas ∏adowania akumulatora 12-woltowego
Nie wolno ∏adowaç akumulatora 12-woltowego, gdy hybrydowy uk∏ad nap´-
dowy pracuje. W czasie ∏adowania akumulatora 12-woltowego nale˝y upew-
niç si´, ˝e wszystkie urzàdzenia elektryczne w samochodzie sà wy∏àczone.
Podczas dolewania wody destylowanej
Nale˝y unikaç przelania wody destylowanej. Rozlana woda mo˝e doprowa-
dziç do korozji.
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 612 (Black plate)

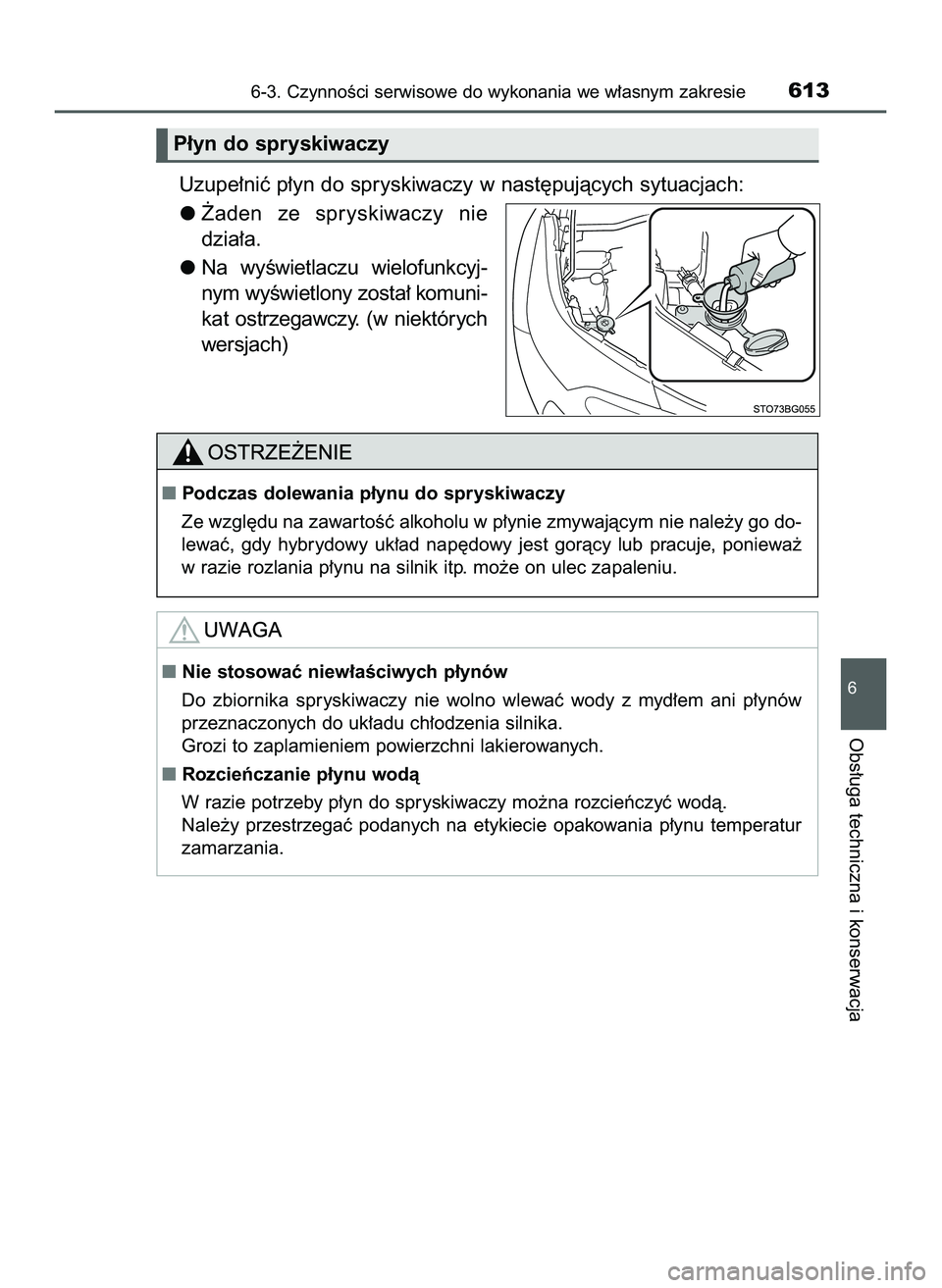

Uzupe∏niç p∏yn do spryskiwaczy w nast´pujàcych sytuacjach:
˚aden ze spryskiwaczy nie
dzia∏a.
Na wyÊwietlaczu wielofunkcyj-
nym wyÊwietlony zosta∏ komuni-
kat ostrzegawczy. (w niektórych
wersjach)
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie613
6
Obs∏uga techniczna i konserwacja
Nie stosowaç niew∏aÊciwych p∏ynów
Do zbiornika spryskiwaczy nie wolno wlewaç wody z myd∏em ani p∏ynów
przeznaczonych do uk∏adu ch∏odzenia silnika.
Grozi to zaplamieniem powierzchni lakierowanych.
Rozcieƒczanie p∏ynu wodà
W razie potrzeby p∏yn do spryskiwaczy mo˝na rozcieƒczyç wodà.
Nale˝y przestrzegaç podanych na etykiecie opakowania p∏ynu temperatur
zamarzania.
Podczas dolewania p∏ynu do spryskiwaczy
Ze wzgl´du na zawar toÊç alkoholu w p∏ynie zmywajàcym nie nale˝y go do-
lewaç, gdy hybrydowy uk∏ad nap´dowy jest goràcy lub pracuje, poniewa˝
w razie rozlania p∏ynu na silnik itp. mo˝e on ulec zapaleniu.
P∏yn do spryskiwaczy
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 613 (Black plate)

Akumulator 12-woltowy znajduje
si´ w baga˝niku pod pod∏ogà.
Zdejmowanie pod∏ogi baga˝nika:
S. 569
Sprawdziç, czy zaciski przewodów akumulatora 12-woltowego nie sà
poluzowane lub skorodowane, nie ma p´kni´ç i obejma mocujàca jest
prawid∏owo dokr´cona.
Zaciski przewodów akumu-
latora
Obejma mocujàca
6146-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

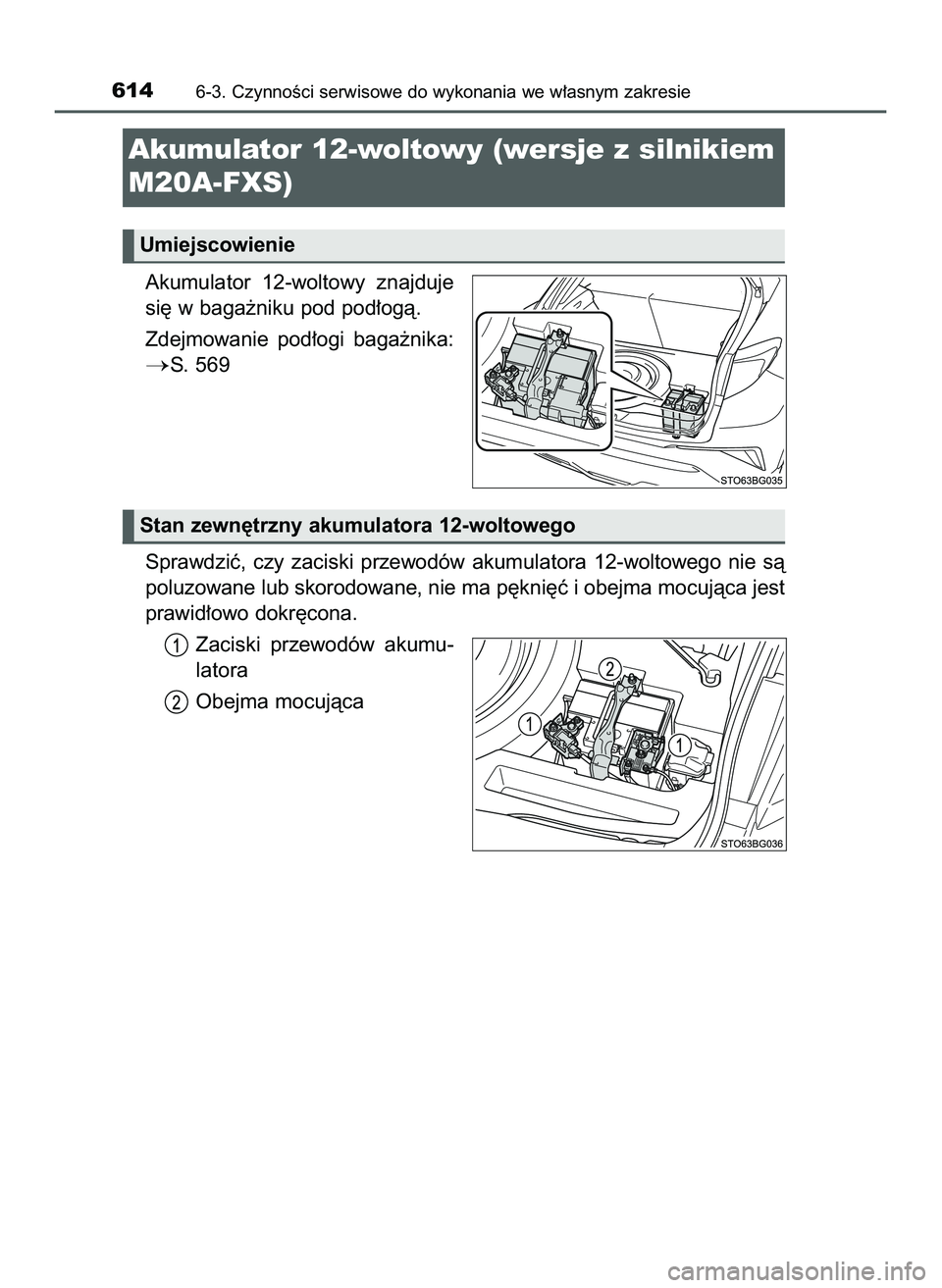

Akumulator 12-woltowy (wersje z silnikiem
M20A-FXS)
Umiejscowienie
Stan zewn´trzny akumulatora 12-woltowego
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 614 (Black plate)

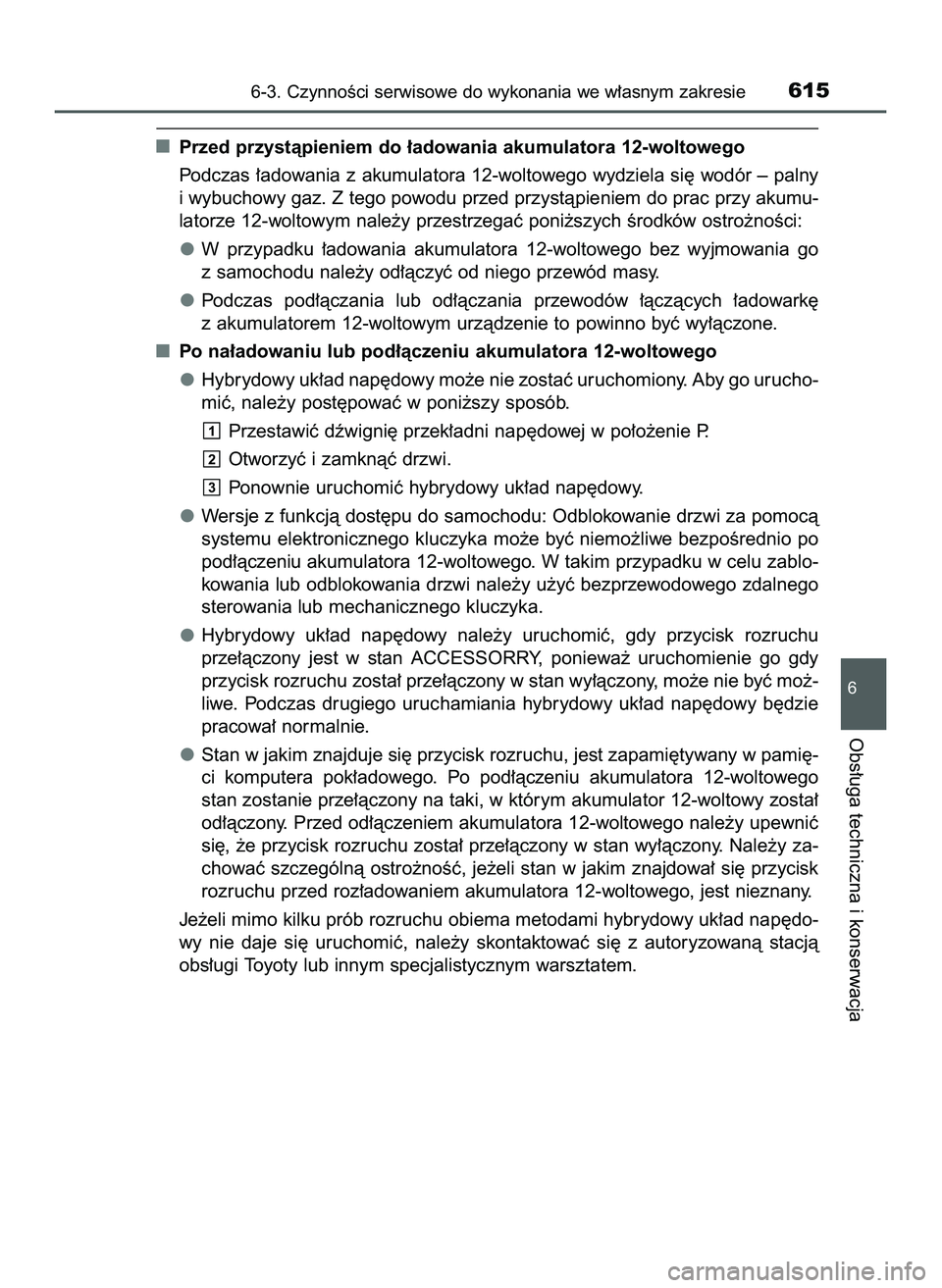

Przed przystàpieniem do ∏adowania akumulatora 12-woltowego
Podczas ∏adowania z akumulatora 12-woltowego wydziela si´ wodór – palny
i wybuchowy gaz. Z tego powodu przed przystàpieniem do prac przy akumu-
latorze 12-woltowym nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci:
W przypadku ∏adowania akumulatora 12-woltowego bez wyjmowania go
z samochodu nale˝y od∏àczyç od niego przewód masy.
Podczas pod∏àczania lub od∏àczania przewodów ∏àczàcych ∏adowark´
z akumulatorem 12-woltowym urzàdzenie to powinno byç wy∏àczone.
Po na∏adowaniu lub pod∏àczeniu akumulatora 12-woltowego
Hybrydowy uk∏ad nap´dowy mo˝e nie zostaç uruchomiony. Aby go urucho-
miç, nale˝y post´powaç w poni˝szy sposób.
Przestawiç dêwigni´ przek∏adni nap´dowej w po∏o˝enie P.
Otworzyç i zamknàç drzwi.
Ponownie uruchomiç hybrydowy uk∏ad nap´dowy.
Wersje z funkcjà dost´pu do samochodu: Odblokowanie drzwi za pomocà
systemu elektronicznego kluczyka mo˝e byç niemo˝liwe bezpoÊrednio po
pod∏àczeniu akumulatora 12-woltowego. W takim przypadku w celu zablo-
kowania lub odblokowania drzwi nale˝y u˝yç bezprzewodowego zdalnego
sterowania lub mechanicznego kluczyka.
Hybrydowy uk∏ad nap´dowy nale˝y uruchomiç, gdy przycisk rozruchu
prze∏àczony jest w stan ACCESSORRY, poniewa˝ uruchomienie go gdy
przycisk rozruchu zosta∏ prze∏àczony w stan wy∏àczony, mo˝e nie byç mo˝-
liwe. Podczas drugiego uruchamiania hybrydowy uk∏ad nap´dowy b´dzie
pracowa∏ normalnie.
Stan w jakim znajduje si´ przycisk rozruchu, jest zapami´tywany w pami´-
ci komputera pok∏adowego. Po pod∏àczeniu akumulatora 12-woltowego
stan zostanie prze∏àczony na taki, w którym akumulator 12-woltowy zosta∏
od∏àczony. Przed od∏àczeniem akumulatora 12-woltowego nale˝y upewniç
si´, ˝e przycisk rozruchu zosta∏ prze∏àczony w stan wy∏àczony. Nale˝y za-
chowaç szczególnà ostro˝noÊç, je˝eli stan w jakim znajdowa∏ si´ przycisk
rozruchu przed roz∏adowaniem akumulatora 12-woltowego, jest nieznany.
Je˝eli mimo kilku prób rozruchu obiema metodami hybrydowy uk∏ad nap´do-
wy nie daje si´ uruchomiç, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie615
6
Obs∏uga techniczna i konserwacja
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 615 (Black plate)

6166-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

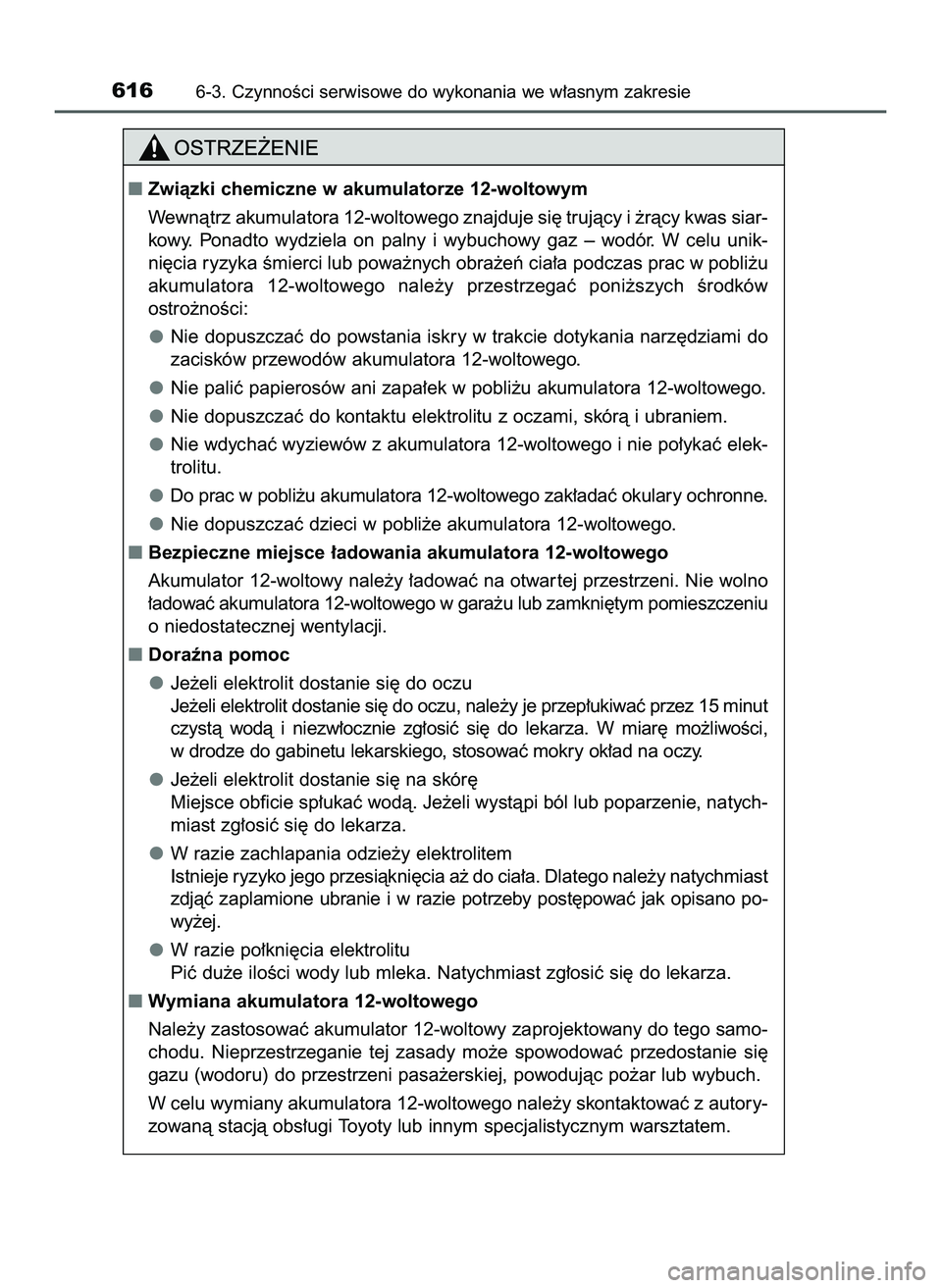

Zwiàzki chemiczne w akumulatorze 12-woltowym
Wewnàtrz akumulatora 12-woltowego znajduje si´ trujàcy i ˝ràcy kwas siar-
kowy. Ponadto wydziela on palny i wybuchowy gaz – wodór. W celu unik-
ni´cia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a podczas prac w pobli˝u
akumulatora 12-woltowego nale˝y przestrzegaç poni˝szych Êrodków
ostro˝noÊci:
Nie dopuszczaç do powstania iskry w trakcie dotykania narz´dziami do
zacisków przewodów akumulatora 12-woltowego.
Nie paliç papierosów ani zapa∏ek w pobli˝u akumulatora 12-woltowego.
Nie dopuszczaç do kontaktu elektrolitu z oczami, skórà i ubraniem.
Nie wdychaç wyziewów z akumulatora 12-woltowego i nie po∏ykaç elek-
trolitu.
Do prac w pobli˝u akumulatora 12-woltowego zak∏adaç okulary ochronne.
Nie dopuszczaç dzieci w pobli˝e akumulatora 12-woltowego.
Bezpieczne miejsce ∏adowania akumulatora 12-woltowego
Akumulator 12-woltowy nale˝y ∏adowaç na otwar tej przestrzeni. Nie wolno
∏adowaç akumulatora 12-woltowego w gara˝u lub zamkni´tym pomieszczeniu
o niedostatecznej wentylacji.
Doraêna pomoc
Je˝eli elektrolit dostanie si´ do oczu
Je˝eli elektrolit dostanie si´ do oczu, nale˝y je przep∏ukiwaç przez 15 minut
czystà wodà i niezw∏ocznie zg∏osiç si´ do lekarza. W miar´ mo˝liwoÊci,
w drodze do gabinetu lekarskiego, stosowaç mokry ok∏ad na oczy.
Je˝eli elektrolit dostanie si´ na skór´
Miejsce obficie sp∏ukaç wodà. Je˝eli wystàpi ból lub poparzenie, natych-
miast zg∏osiç si´ do lekarza.
W razie zachlapania odzie˝y elektrolitem
Istnieje ryzyko jego przesiàkni´cia a˝ do cia∏a. Dlatego nale˝y natychmiast
zdjàç zaplamione ubranie i w razie potrzeby post´powaç jak opisano po-
wy˝ej.
W razie po∏kni´cia elektrolitu
Piç du˝e iloÊci wody lub mleka. Natychmiast zg∏osiç si´ do lekarza.
Wymiana akumulatora 12-woltowego
Nale˝y zastosowaç akumulator 12-woltowy zaprojektowany do tego samo-
chodu. Nieprzestrzeganie tej zasady mo˝e spowodowaç przedostanie si´
gazu (wodoru) do przestrzeni pasa˝erskiej, powodujàc po˝ar lub wybuch.
W celu wymiany akumulatora 12-woltowego nale˝y skontaktowaç z autory-
zowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 616 (Black plate)

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie617
6
Obs∏uga techniczna i konserwacja
Podczas ∏adowania akumulatora 12-woltowego
Nie wolno ∏adowaç akumulatora 12-woltowego, gdy hybrydowy uk∏ad nap´-
dowy jest uruchomiony. W czasie ∏adowania akumulatora 12-woltowego
nale˝y upewniç si´, ˝e wszystkie urzàdzenia elektryczne w samochodzie
sà wy∏àczone.
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 617 (Black plate)

Nale˝y sprawdziç, czy g∏´bokoÊç bie˝nika osiàgn´∏a poziom wskaêni-
ków zu˝ycia bie˝nika. Nale˝y równie˝ sprawdziç, czy opony nie sà
nierównomiernie zu˝yte, np. nadmiernie zu˝yty bie˝nik po jednej stro-
nie opony.
Nale˝y równie˝ kontrolowaç stan opony ko∏a zapasowego i ciÊnienie,
do jakiego jest napompowane, zw∏aszcza je˝eli ko∏o zapasowe nie jest
przek∏adane.

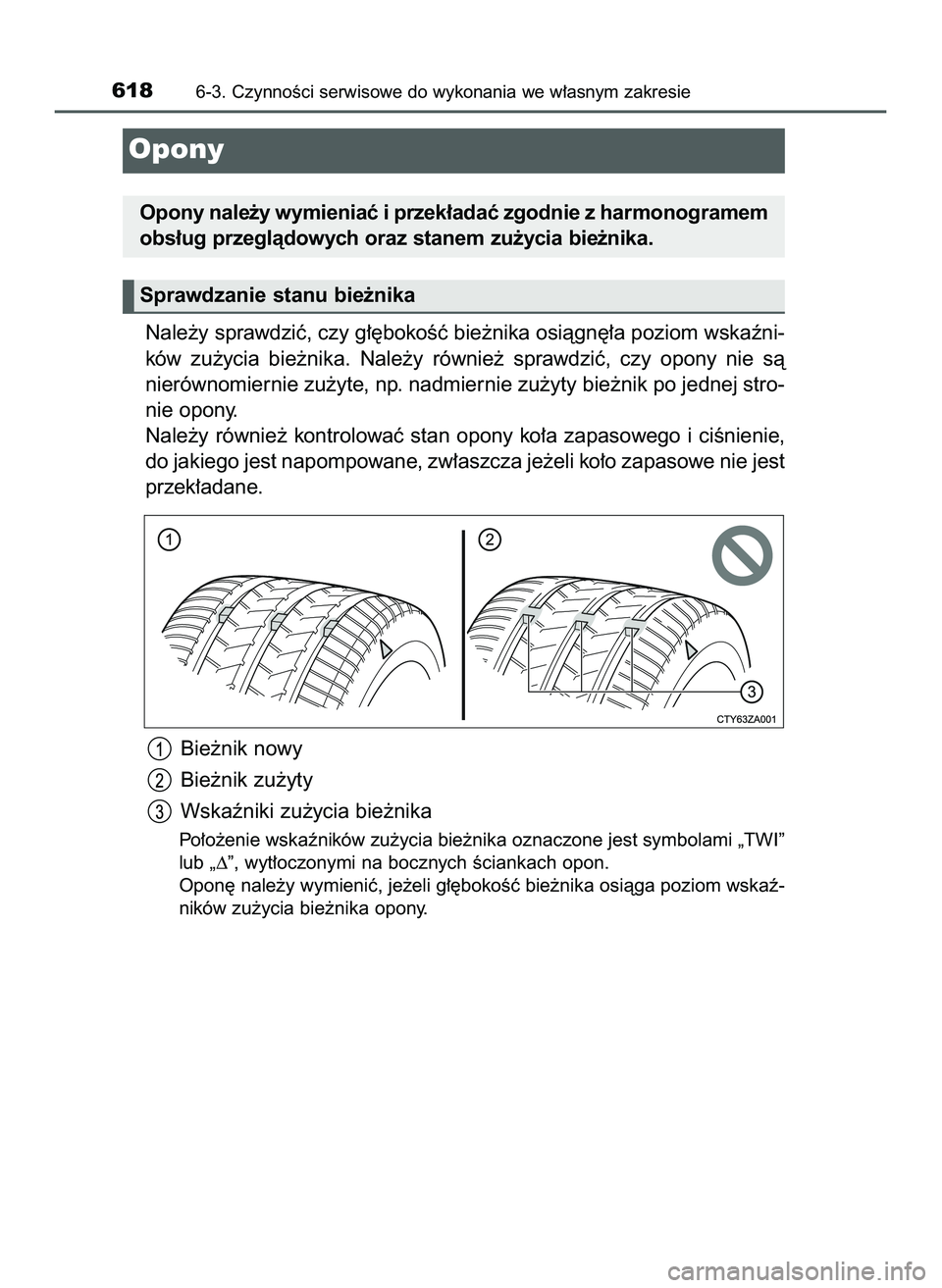

Bie˝nik nowy
Bie˝nik zu˝yty
Wskaêniki zu˝ycia bie˝nika
Po∏o˝enie wskaêników zu˝ycia bie˝nika oznaczone jest symbolami „TWI”
lub „∆”, wyt∏oczonymi na bocznych Êciankach opon.
Opon´ nale˝y wymieniç, je˝eli g∏´bokoÊç bie˝nika osiàga poziom wskaê-
ników zu˝ycia bie˝nika opony.
6186-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Opony
Opony nale˝y wymieniaç i przek∏adaç zgodnie z harmonogramem
obs∏ug przeglàdowych oraz stanem zu˝ycia bie˝nika.
Sprawdzanie stanu bie˝nika
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 618 (Black plate)
