TOYOTA C-HR 2020 Omistajan Käsikirja (in Finnish)

129

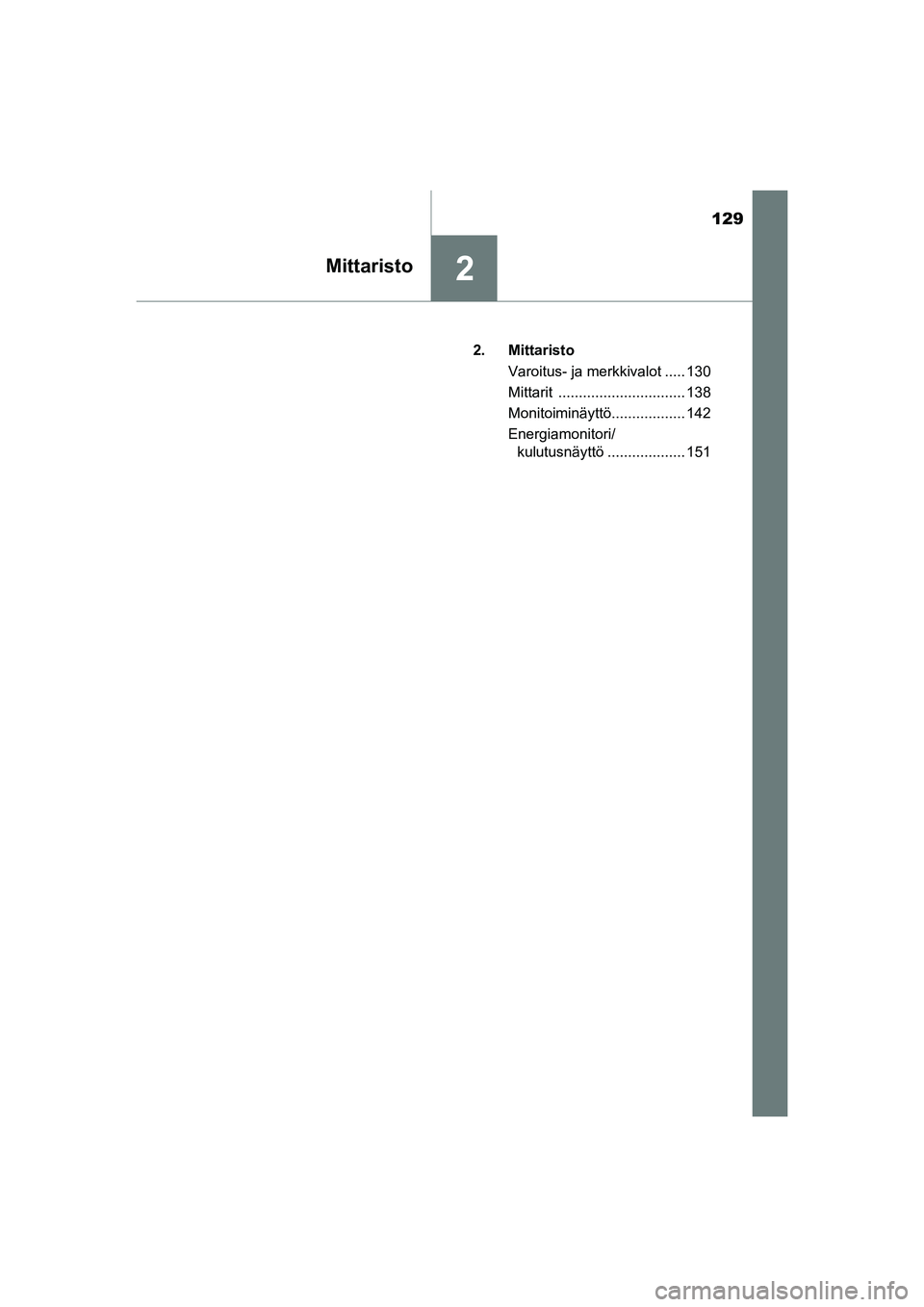

2Mittaristo
C-HR_HV_OM_Europe_OM10566FI2. Mittaristo
Varoitus- ja merkkivalot ..... 130
Mittarit ............................... 138
Monitoiminäyttö.................. 142
Energiamonitori/
kulutusnäyttö ................... 151
OM10566FI.book Page 129 Monday, February 15, 2021 12:00 PM

1302. Mittaristo
C-HR_HV_OM_Europe_OM10566FI

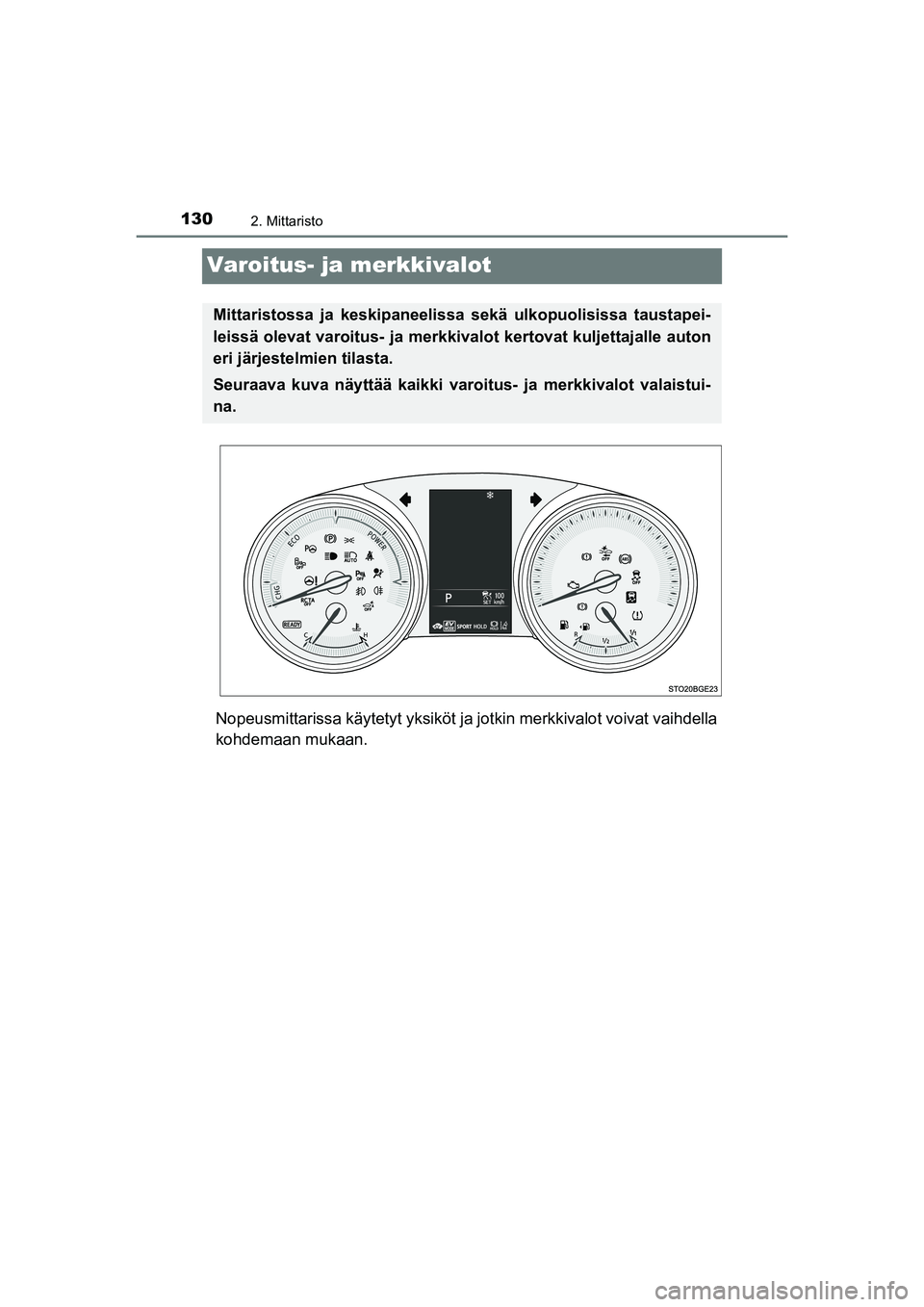

Varoitus- ja merkkivalot
Nopeusmittarissa käytetyt yksiköt ja jotkin merkkivalot voivat vaihdella
kohdemaan mukaan.
Mittaristossa ja keskipaneelissa sekä ulkopuolisissa taustapei-
leissä olevat varoitus- ja merkkivalot kertovat kuljettajalle auton
eri järjestelmien tilasta.
Seuraava kuva näyttää kaikki varoitus- ja merkkivalot valaistui-
na.
OM10566FI.book Page 130 Monday, February 15, 2021 12:00 PM

1312. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10566FI
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestelmissä.
Varoitusvalot
VaroitusvalotSivut
*1Jarrujärjestelmän varoitusvalo (punainen) S. 584
*1Toimintahäiriön varoitusvalo S. 585
*1SRS-varoitusvalo S. 585
*1ABS-jarrujärjestelmän varoitusvalo S. 585
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(punainen)S. 585
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(keltainen)S. 585
*1, 2Pysäköintitutkan OFF-merkkivalo
(joissakin malleissa)S. 586
*1, 2PKSB OFF -merkkivalo (joissakin malleissa) S. 586
*2RCTA-OFF-merkkivalo (joissakin malleissa) S. 586
*1, 3Luiston merkkivalo S. 587
*1Jarrujärjestelmän varoitusvalo (keltainen) S. 587
OM10566FI.book Page 131 Monday, February 15, 2021 12:00 PM

1322. Mittaristo
C-HR_HV_OM_Europe_OM10566FI

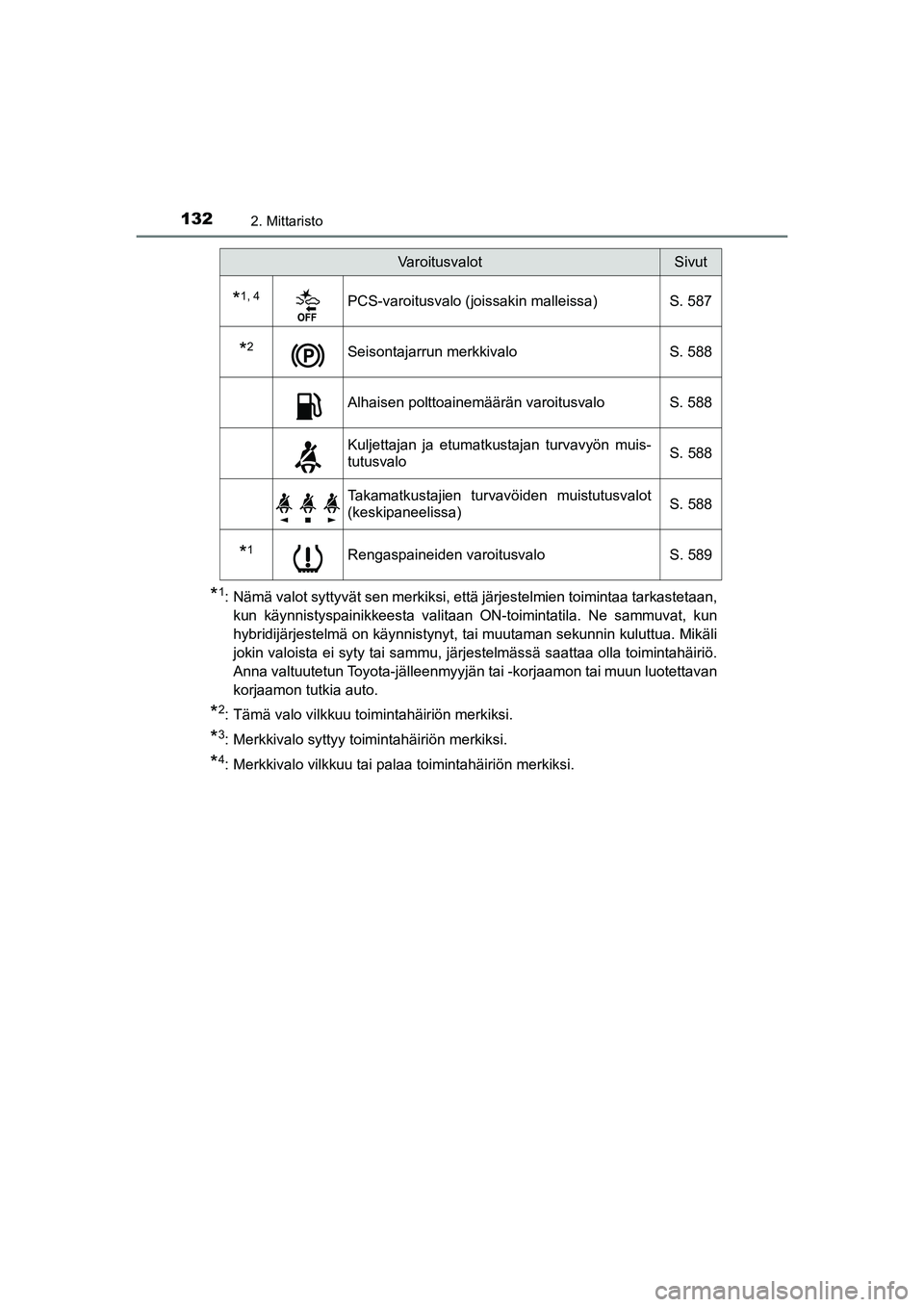

*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,
kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
*2: Tämä valo vilkkuu toimintahäiriön merkiksi.
*3: Merkkivalo syttyy toimintahäiriön merkiksi.
*4: Merkkivalo vilkkuu tai palaa toimintahäiriön merkiksi.
*1, 4PCS-varoitusvalo (joissakin malleissa) S. 587
*2Seisontajarrun merkkivalo S. 588
Alhaisen polttoainemäärän varoitusvalo S. 588
Kuljettajan ja etumatkustajan turvavyön muis-
tutusvaloS. 588
Takamatkustajien turvavöiden muistutusvalot
(keskipaneelissa)S. 588
*1Rengaspaineiden varoitusvalo S. 589
VaroitusvalotSivut
OM10566FI.book Page 132 Monday, February 15, 2021 12:00 PM

1332. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10566FI

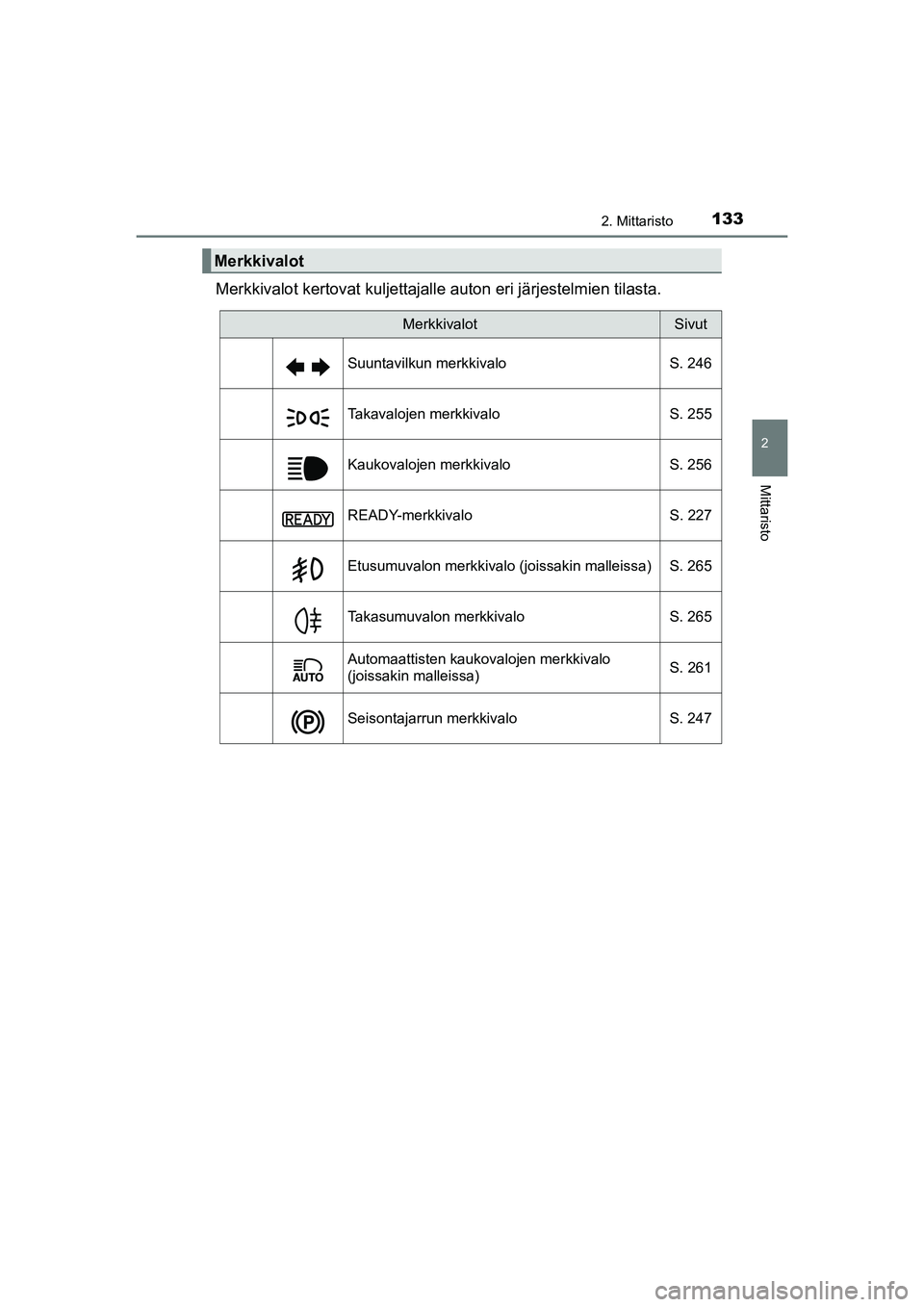

Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
MerkkivalotSivut
Suuntavilkun merkkivalo S. 246
Takavalojen merkkivalo S. 255
Kaukovalojen merkkivalo S. 256
READY-merkkivalo S. 227
Etusumuvalon merkkivalo (joissakin malleissa) S. 265
Takasumuvalon merkkivalo S. 265
Automaattisten kaukovalojen merkkivalo
(joissakin malleissa)S. 261
Seisontajarrun merkkivalo S. 247
OM10566FI.book Page 133 Monday, February 15, 2021 12:00 PM

1342. Mittaristo
C-HR_HV_OM_Europe_OM10566FI

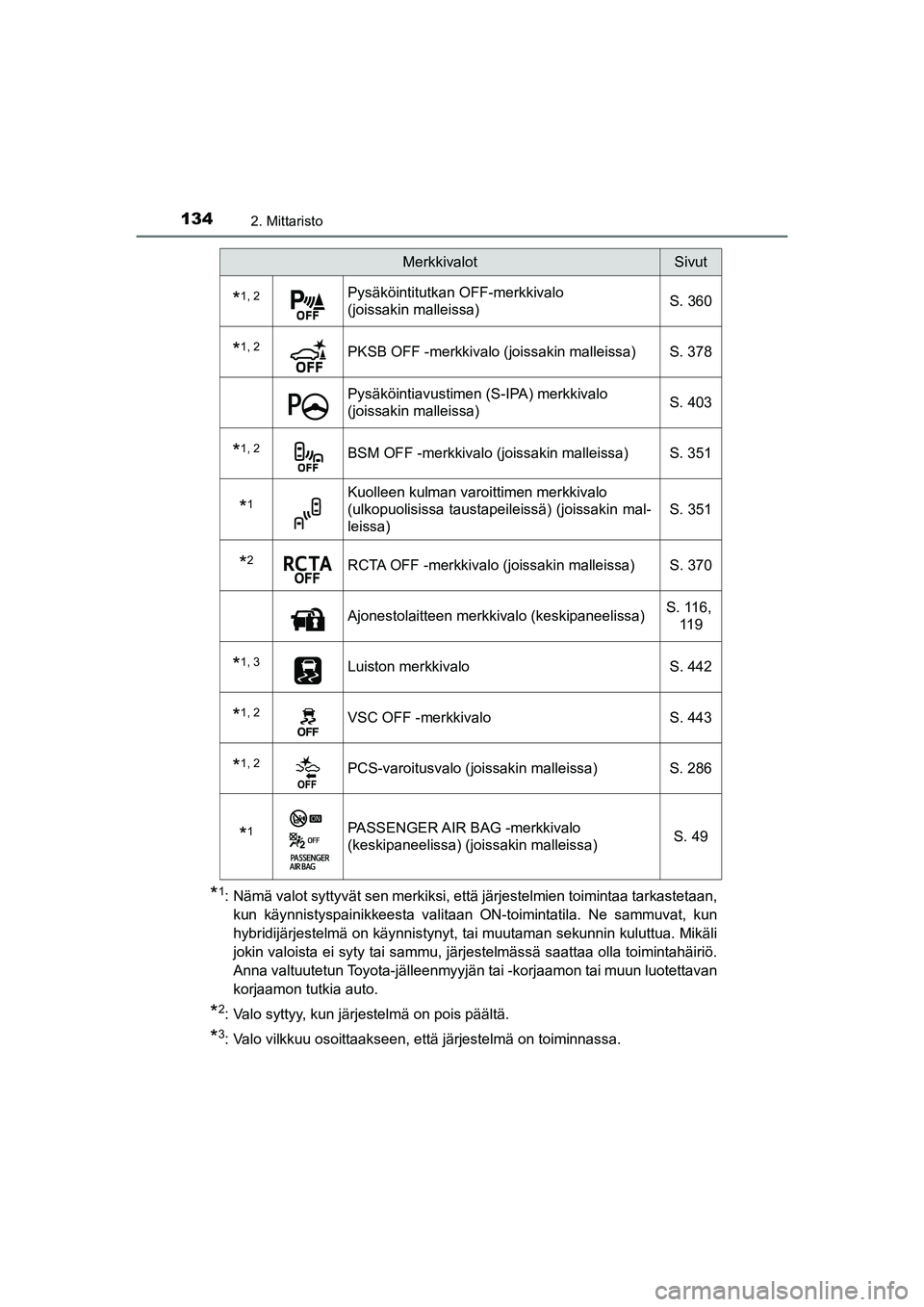

*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,
kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
*2: Valo syttyy, kun järjestelmä on pois päältä.
*3: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*1, 2Pysäköintitutkan OFF-merkkivalo
(joissakin malleissa)S. 360
*1, 2PKSB OFF -merkkivalo (joissakin malleissa) S. 378
Pysäköintiavustimen (S-IPA) merkkivalo
(joissakin malleissa)S. 403
*1, 2BSM OFF -merkkivalo (joissakin malleissa) S. 351
*1Kuolleen kulman varoittimen merkkivalo
(ulkopuolisissa taustapeileissä) (joissakin mal-
leissa)S. 351
*2RCTA OFF -merkkivalo (joissakin malleissa) S. 370
Ajonestolaitteen merkkivalo (keskipaneelissa)S. 116,
11 9
*1, 3Luiston merkkivalo S. 442
*1, 2VSC OFF -merkkivalo S. 443
*1, 2PCS-varoitusvalo (joissakin malleissa) S. 286
*1PASSENGER AIR BAG -merkkivalo
(keskipaneelissa) (joissakin malleissa)S. 49
MerkkivalotSivut
OM10566FI.book Page 134 Monday, February 15, 2021 12:00 PM

1352. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10566FI

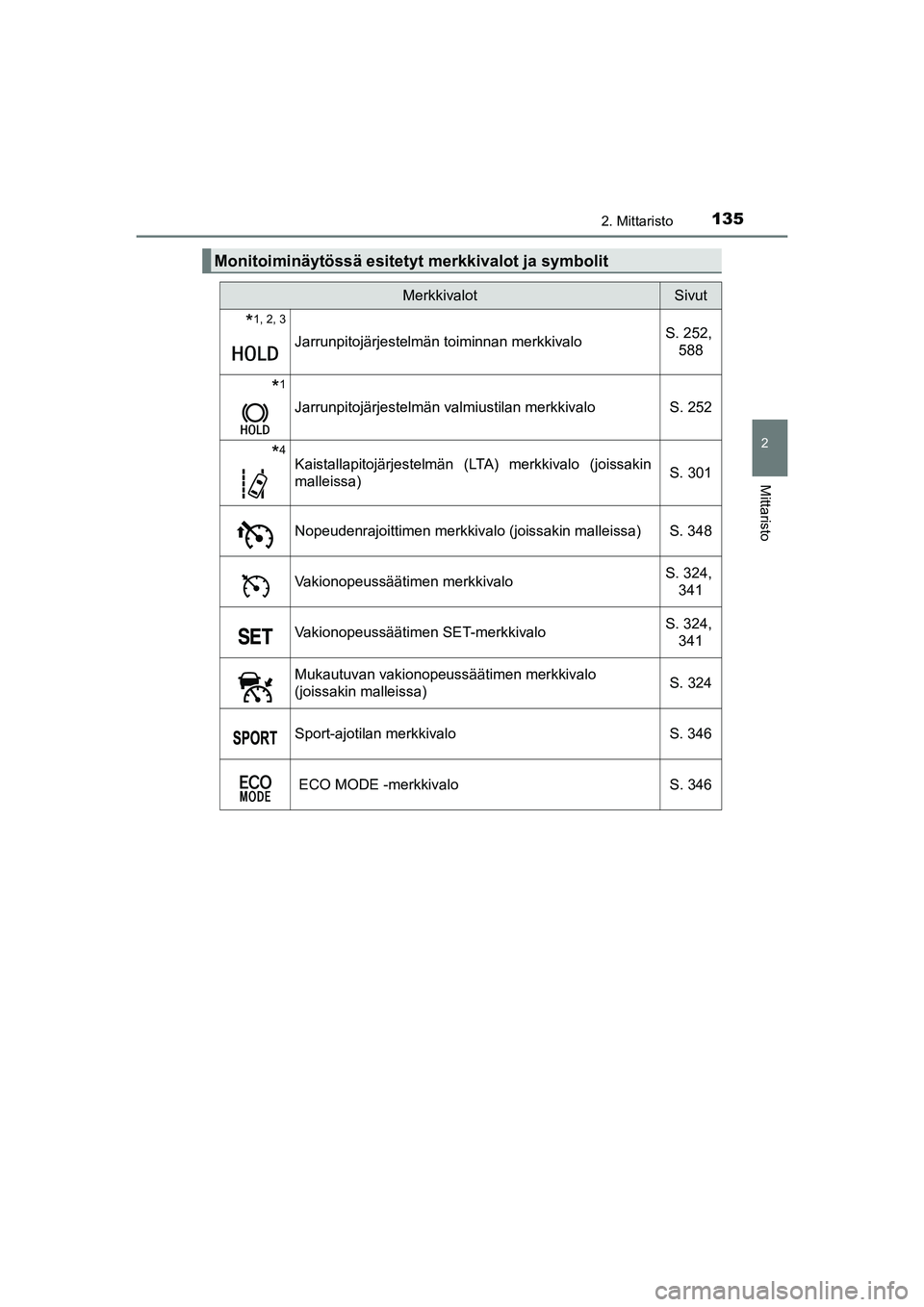

Monitoiminäytössä esitetyt merkkivalot ja symbolit
MerkkivalotSivut
*1, 2, 3
Jarrunpitojärjestelmän toiminnan merkkivaloS. 252,
588
*1
Jarrunpitojärjestelmän valmiustilan merkkivalo S. 252
*4Kaistallapitojärjestelmän (LTA) merkkivalo (joissakin
malleissa)S. 301
Nopeudenrajoittimen merkkivalo (joissakin malleissa) S. 348
Vakionopeussäätimen merkkivalo S. 324,
341
Vakionopeussäätimen SET-merkkivalo S. 324,
341
Mukautuvan vakionopeussäätimen merkkivalo
(joissakin malleissa)S. 324
Sport-ajotilan merkkivalo S. 346
ECO MODE -merkkivalo S. 346
OM10566FI.book Page 135 Monday, February 15, 2021 12:00 PM

1362. Mittaristo
C-HR_HV_OM_Europe_OM10566FI

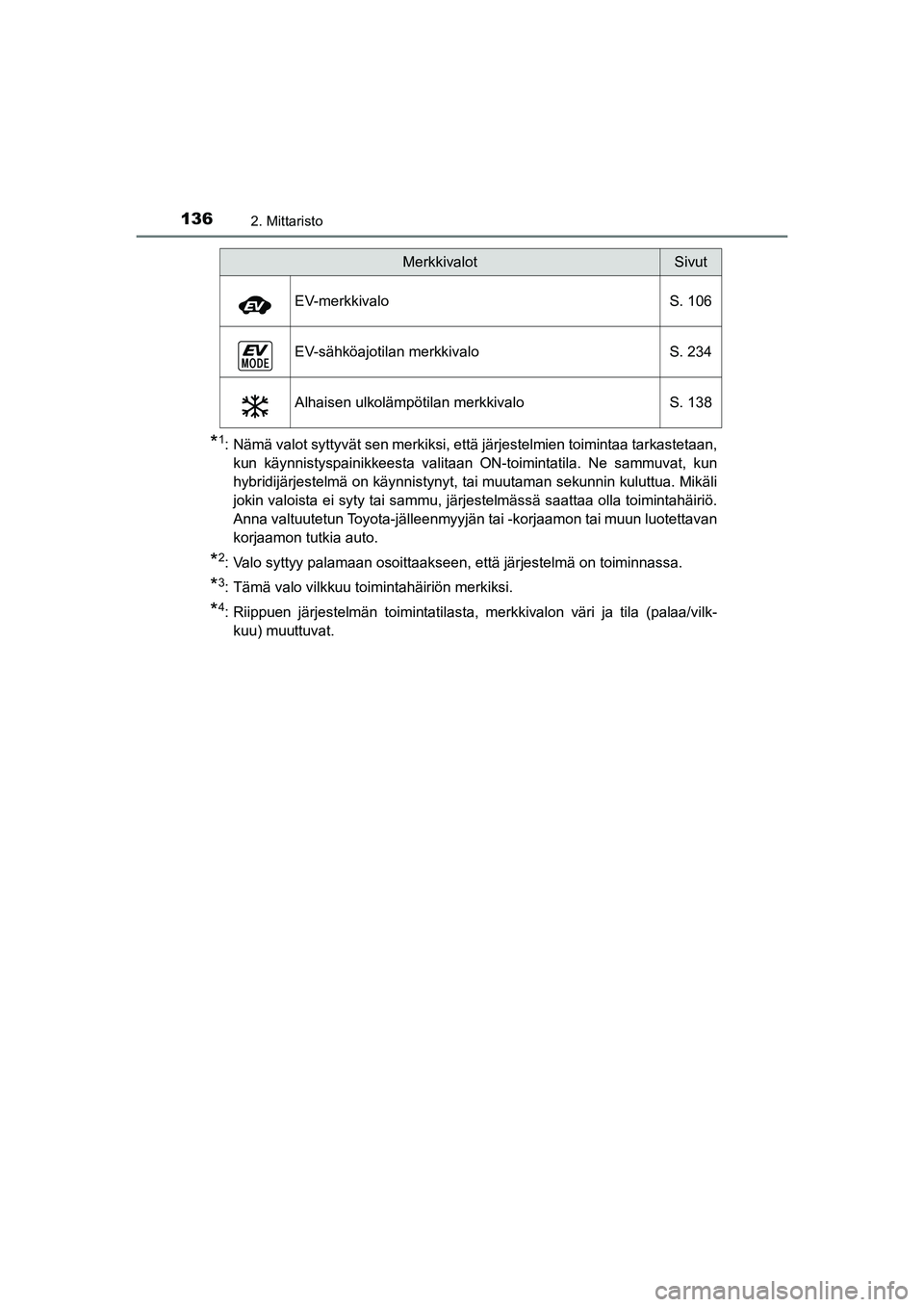

*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,
kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
*2: Valo syttyy palamaan osoittaakseen, että järjestelmä on toiminnassa.
*3: Tämä valo vilkkuu toimintahäiriön merkiksi.
*4: Riippuen järjestelmän toimintatilasta, merkkivalon väri ja tila (palaa/vilk-
kuu) muuttuvat.EV-merkkivalo S. 106
EV-sähköajotilan merkkivalo S. 234
Alhaisen ulkolämpötilan merkkivalo S. 138
MerkkivalotSivut
OM10566FI.book Page 136 Monday, February 15, 2021 12:00 PM

1372. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10566FI
Monitoiminäytöllä esitetyt symbolitSivut
Latausjärjestelmän varoitusvalo S. 584
Moottorin alhaisen öljynpaineen varoitusvalo S. 584
Moottorin jäähdytysnesteen korkean lämpötilan varoi-
tusvaloS. 589
Älyavainjärjestelmä S. 227
Hybridijärjestelmän ylikuumenemisen varoitusvalo S. 661
Brake Override -järjestelmän / Drive-Start Control -jär-
jestelmän varoitusvaloS. 590
VAROITUS
nMikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarrujen ja SRS-turvatyynyjen varoitusva-
lo ei syty, kun käynnistät hybridijärjestelmän, se saattaa tarkoittaa, että ky-
seiset järjestelmät eivät ole suojaamassa sinua onnettomuuden sattuessa,
jolloin seurauksena saattaa olla kuolema tai vakava loukkaantuminen. Anna
valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
OM10566FI.book Page 137 Monday, February 15, 2021 12:00 PM

1382. Mittaristo
C-HR_HV_OM_Europe_OM10566FI

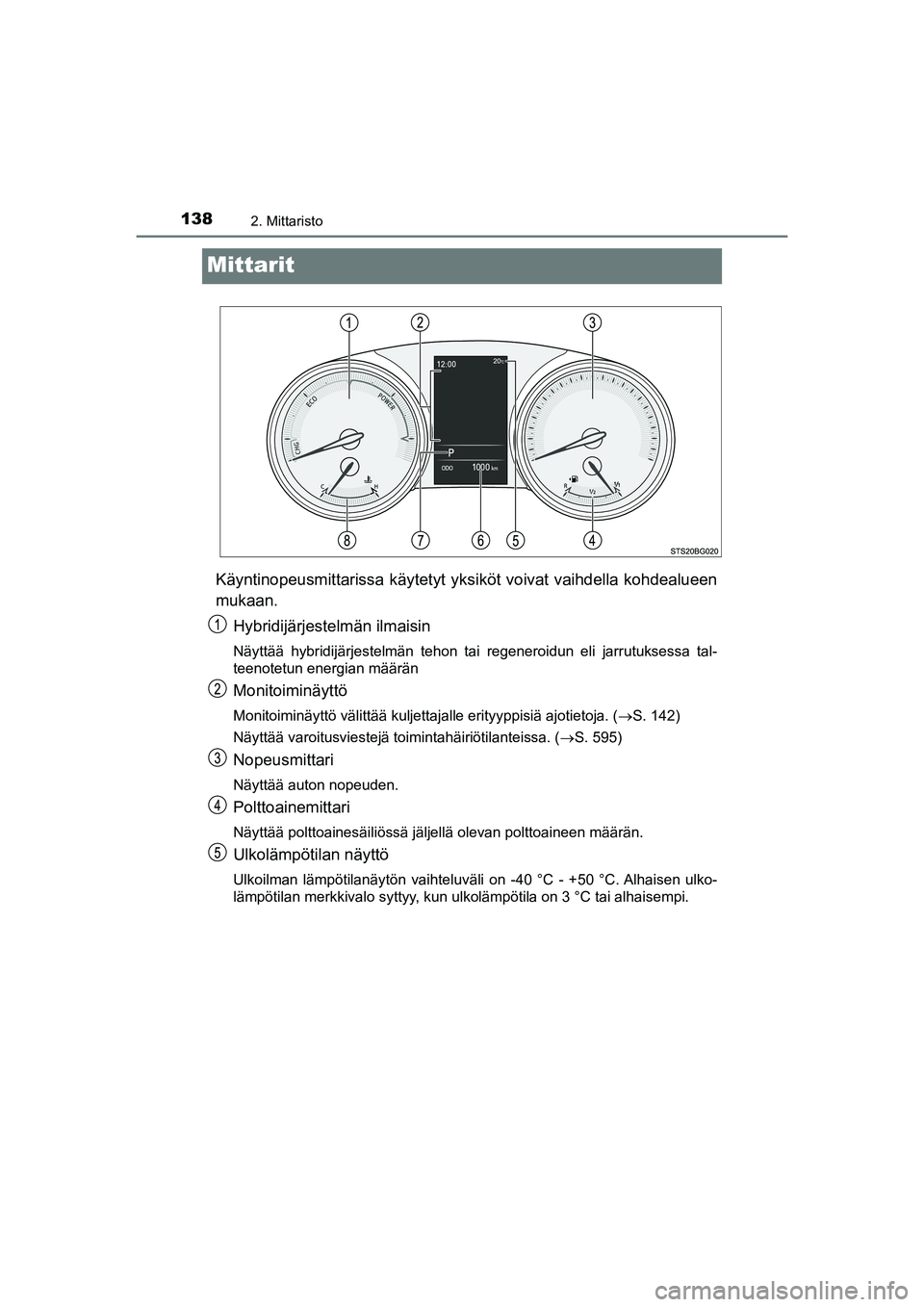

Mittarit
Käyntinopeusmittarissa käytetyt yksiköt voivat vaihdella kohdealueen
mukaan.
Hybridijärjestelmän ilmaisin
Näyttää hybridijärjestelmän tehon tai regeneroidun eli jarrutuksessa tal-
teenotetun energian määrän
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja. (S. 142)
Näyttää varoitusviestejä toimintahäiriötilanteissa. (S. 595)
Nopeusmittari
Näyttää auton nopeuden.
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polttoaineen määrän.
Ulkolämpötilan näyttö
Ulkoilman lämpötilanäytön vaihteluväli on -40 °C - +50 °C. Alhaisen ulko-
lämpötilan merkkivalo syttyy, kun ulkolämpötila on 3 °C tai alhaisempi.
