TOYOTA C-HR 2020 Upute Za Rukovanje (in Croatian)
Manufacturer: TOYOTA, Model Year: 2020, Model line: C-HR, Model: TOYOTA C-HR 2020Pages: 796, PDF Size: 120.4 MB

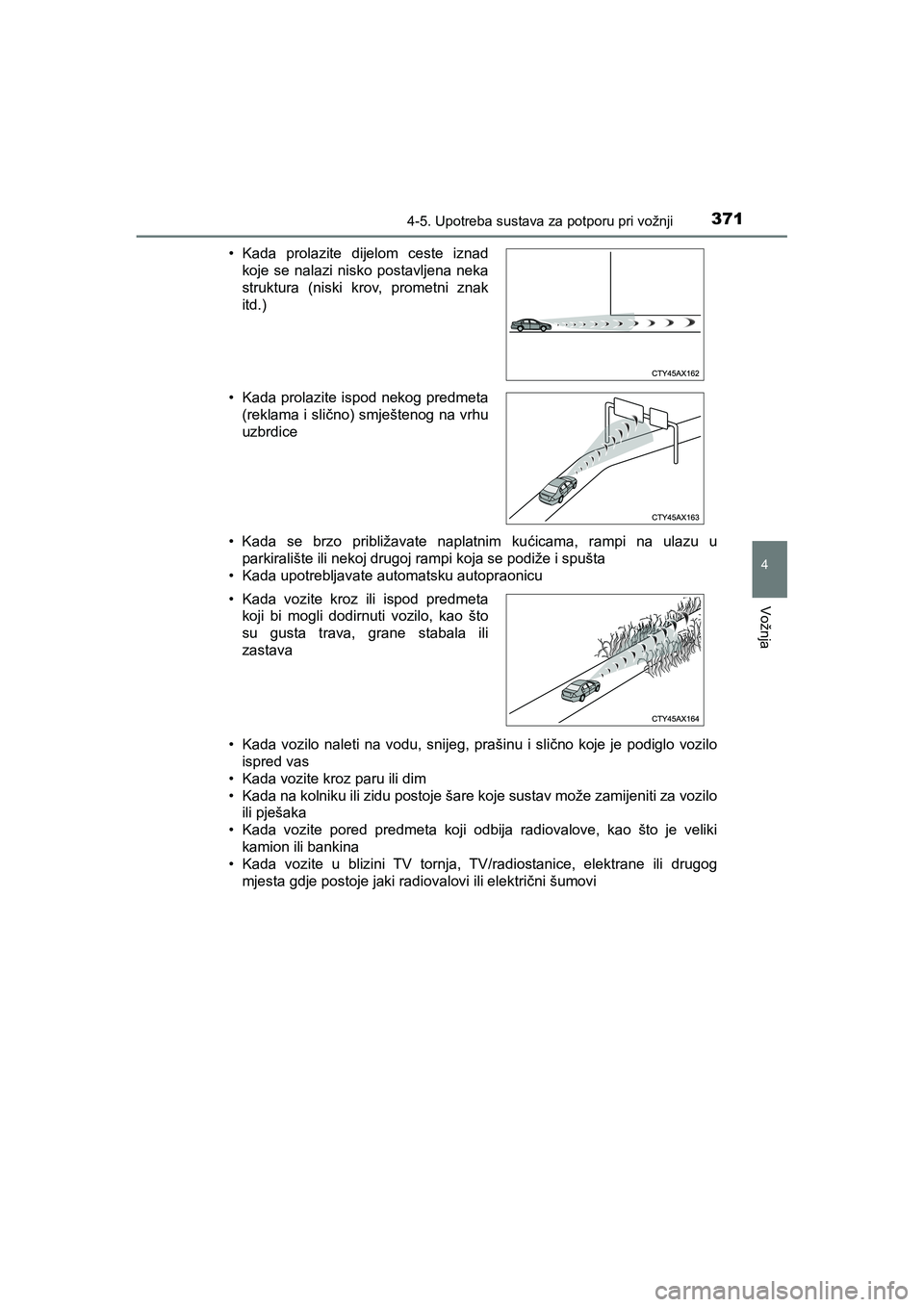

Page 371 of 796

3714-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E• Kada se brzo približavate naplatnim kućicama, rampi na ulazu u
parkiralište ili nekoj drugoj rampi koja se podiže i spušta
• Kada upotrebljavate automatsku autopraonicu
• Kada vozilo naleti na vodu, snijeg, prašinu i slično koje je podiglo vozilo
ispred vas
• Kada vozite kroz paru ili dim
• Kada na kolniku ili zidu postoje šare koje sustav može zamijeniti za vozilo
ili pješaka
• Kada vozite pored predmeta koji odbija radiovalove, kao što je veliki
kamion ili bankina
• Kada vozite u blizini TV tornja, TV/radiostanice, elektrane ili drugog
mjesta gdje postoje jaki radiovalovi ili električni šumovi • Kada prolazite dijelom ceste iznad
koje se nalazi nisko postavljena neka
struktura (niski krov, prometni znak
itd.)
• Kada prolazite ispod nekog predmeta
(reklama i slično) smještenog na vrhu
uzbrdice
• Kada vozite kroz ili ispod predmeta
koji bi mogli dodirnuti vozilo, kao što
su gusta trava, grane stabala ili
zastava
C-HR_HV_OM_Europe_OM10647CR.book Page 371 Saturday, November 16, 2019 5:49 PM
Page 372 of 796

3724-5. Upotreba sustava za potporu pri vožnji

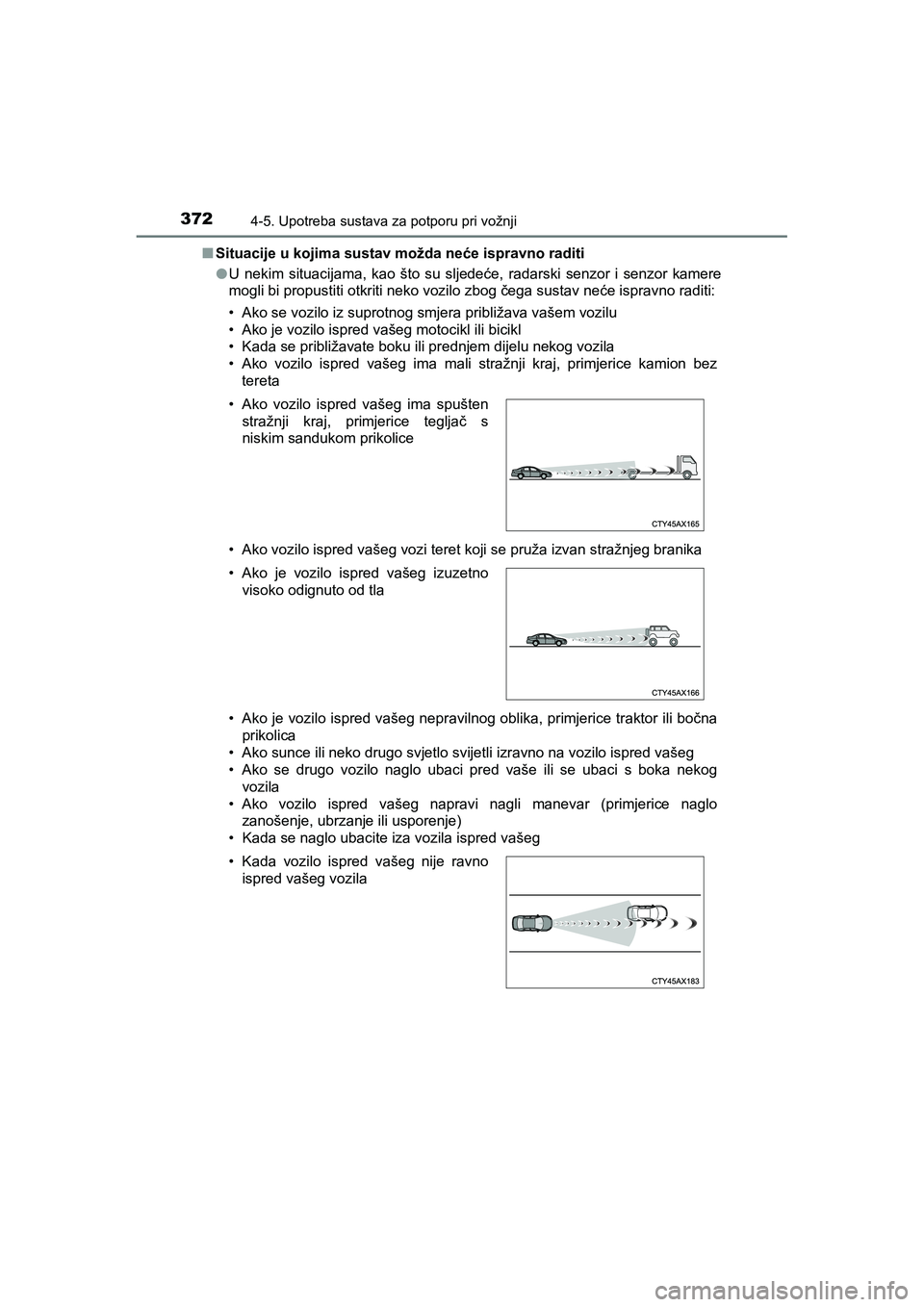

C-HR_HV_OM_Europe_OM10647E■Situacije u kojima sustav možda neće ispravno raditi
●U nekim situacijama, kao što su sljedeće, radarski senzor i senzor kamere
mogli bi propustiti otkriti neko vozilo zbog čega sustav neće ispravno raditi:
• Ako se vozilo iz suprotnog smjera približava vašem vozilu
• Ako je vozilo ispred vašeg motocikl ili bicikl
• Kada se približavate boku ili prednjem dijelu nekog vozila
• Ako vozilo ispred vašeg ima mali stražnji kraj, primjerice kamion bez
tereta
• Ako vozilo ispred vašeg vozi teret koji se pruža izvan stražnjeg branika
• Ako je vozilo ispred vašeg nepravilnog oblika, primjerice traktor ili bočna
prikolica
• Ako sunce ili neko drugo svjetlo svijetli izravno na vozilo ispred vašeg
• Ako se drugo vozilo naglo ubaci pred vaše ili se ubaci s boka nekog
vozila
• Ako vozilo ispred vašeg napravi nagli manevar (primjerice naglo
zanošenje, ubrzanje ili usporenje)
• Kada se naglo ubacite iza vozila ispred vašeg • Ako vozilo ispred vašeg ima spušten
stražnji kraj, primjerice tegljač s
niskim sandukom prikolice
• Ako je vozilo ispred vašeg izuzetno
visoko odignuto od tla
• Kada vozilo ispred vašeg nije ravno
ispred vašeg vozila
C-HR_HV_OM_Europe_OM10647CR.book Page 372 Saturday, November 16, 2019 5:49 PM

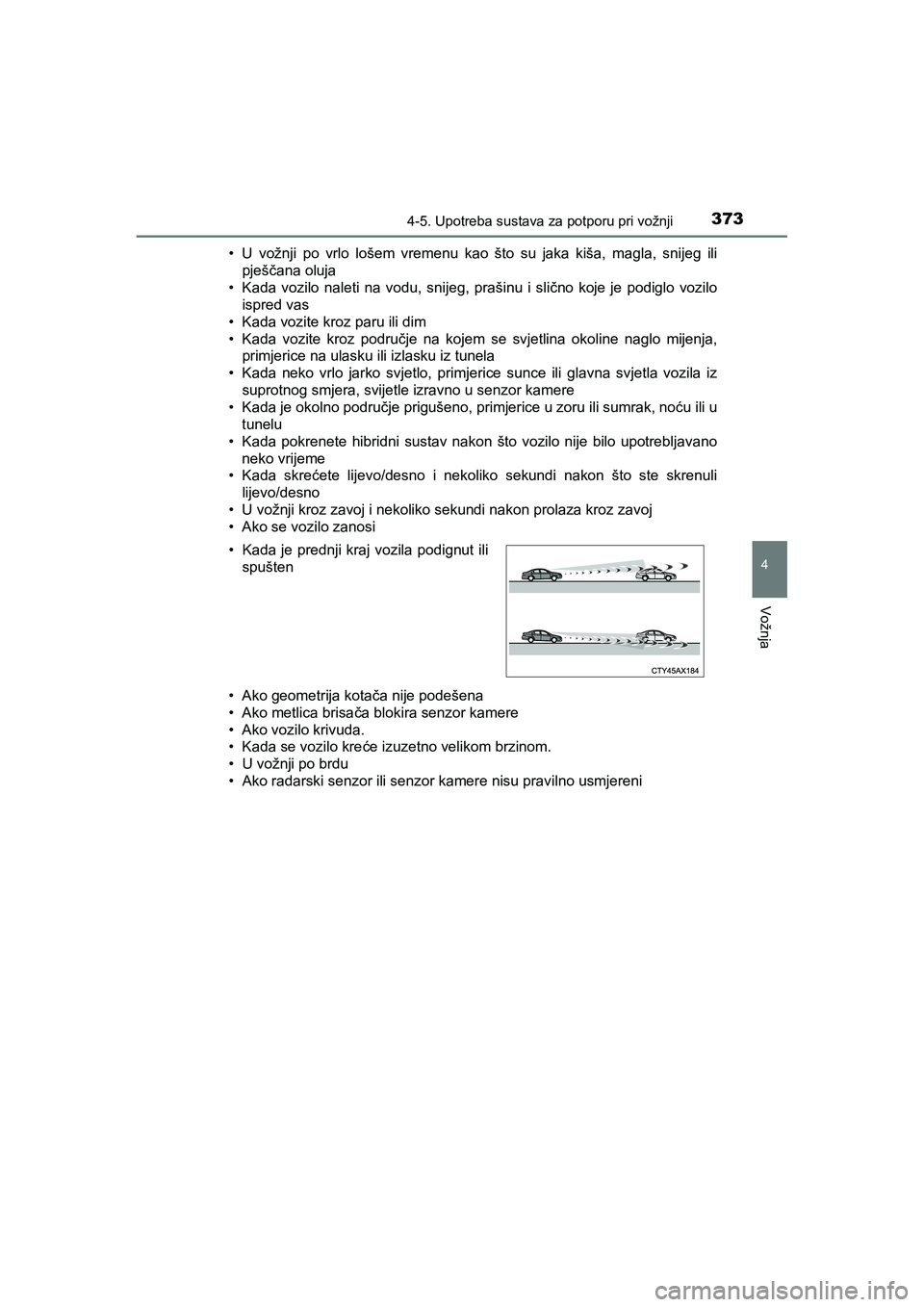

Page 373 of 796

3734-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E• U vožnji po vrlo lošem vremenu kao što su jaka kiša, magla, snijeg ili
pješčana oluja
• Kada vozilo naleti na vodu, snijeg, prašinu i slično koje je podiglo vozilo
ispred vas
• Kada vozite kroz paru ili dim
• Kada vozite kroz područje na kojem se svjetlina okoline naglo mijenja,
primjerice na ulasku ili izlasku iz tunela
• Kada neko vrlo jarko svjetlo, primjerice sunce ili glavna svjetla vozila iz
suprotnog smjera, svijetle izravno u senzor kamere
• Kada je okolno područje prigušeno, primjerice u zoru ili sumrak, noću ili u
tunelu
• Kada pokrenete hibridni sustav nakon što vozilo nije bilo upotrebljavano
neko vrijeme
• Kada skrećete lijevo/desno i nekoliko sekundi nakon što ste skrenuli
lijevo/desno
• U vožnji kroz zavoj i nekoliko sekundi nakon prolaza kroz zavoj
• Ako se vozilo zanosi
• Ako geometrija kotača nije podešena
• Ako metlica brisača blokira senzor kamere
• Ako vozilo krivuda.
• Kada se vozilo kreće izuzetno velikom brzinom.
• U vožnji po brdu
• Ako radarski senzor ili senzor kamere nisu pravilno usmjereni • Kada je prednji kraj vozila podignut ili
spušten
C-HR_HV_OM_Europe_OM10647CR.book Page 373 Saturday, November 16, 2019 5:49 PM

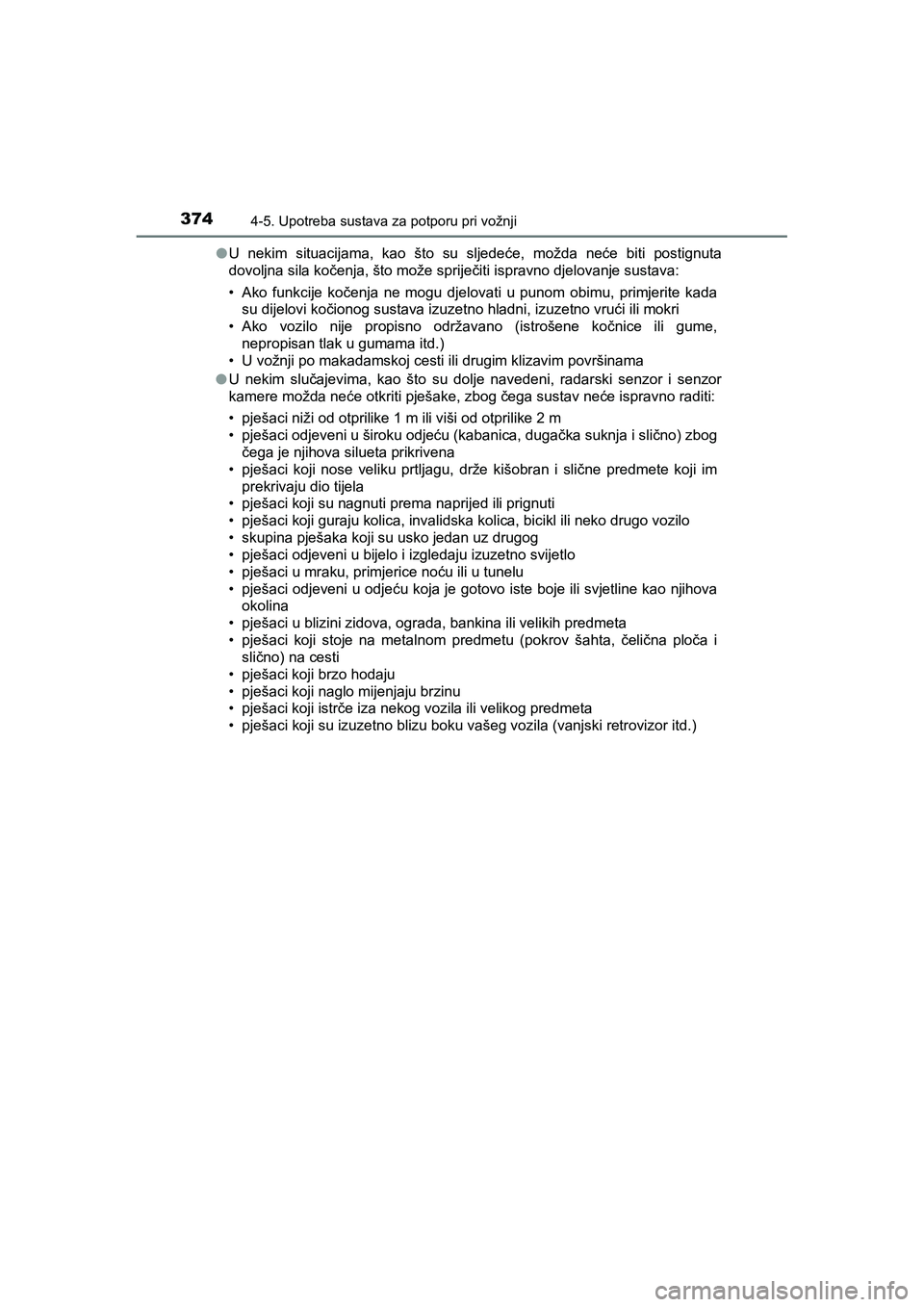

Page 374 of 796

3744-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E●U nekim situacijama, kao što su sljedeće, možda neće biti postignuta
dovoljna sila kočenja, što može spriječiti ispravno djelovanje sustava:
• Ako funkcije kočenja ne mogu djelovati u punom obimu, primjerite kada
su dijelovi kočionog sustava izuzetno hladni, izuzetno vrući ili mokri
• Ako vozilo nije propisno održavano (istrošene kočnice ili gume,
nepropisan tlak u gumama itd.)
• U vožnji po makadamskoj cesti ili drugim klizavim površinama
●U nekim slučajevima, kao što su dolje navedeni, radarski senzor i senzor
kamere možda neće otkriti pješake, zbog čega sustav neće ispravno raditi:
• pješaci niži od otprilike 1 m ili viši od otprilike 2 m
• pješaci odjeveni u široku odjeću (kabanica, dugačka suknja i slično) zbog
čega je njihova silueta prikrivena
• pješaci koji nose veliku prtljagu, drže kišobran i slične predmete koji im
prekrivaju dio tijela
• pješaci koji su nagnuti prema naprijed ili prignuti
• pješaci koji guraju kolica, invalidska kolica, bicikl ili neko drugo vozilo
• skupina pješaka koji su usko jedan uz drugog
• pješaci odjeveni u bijelo i izgledaju izuzetno svijetlo
• pješaci u mraku, primjerice noću ili u tunelu
• pješaci odjeveni u odjeću koja je gotovo iste boje ili svjetline kao njihova
okolina
• pješaci u blizini zidova, ograda, bankina ili velikih predmeta
• pješaci koji stoje na metalnom predmetu (pokrov šahta, čelična ploča i
slično) na cesti
• pješaci koji brzo hodaju
• pješaci koji naglo mijenjaju brzinu
• pješaci koji istrče iza nekog vozila ili velikog predmeta
• pješaci koji su izuzetno blizu boku vašeg vozila (vanjski retrovizor itd.)
C-HR_HV_OM_Europe_OM10647CR.book Page 374 Saturday, November 16, 2019 5:49 PM
Page 375 of 796

3754-5. Upotreba sustava za potporu pri vožnji
4
Vožnja

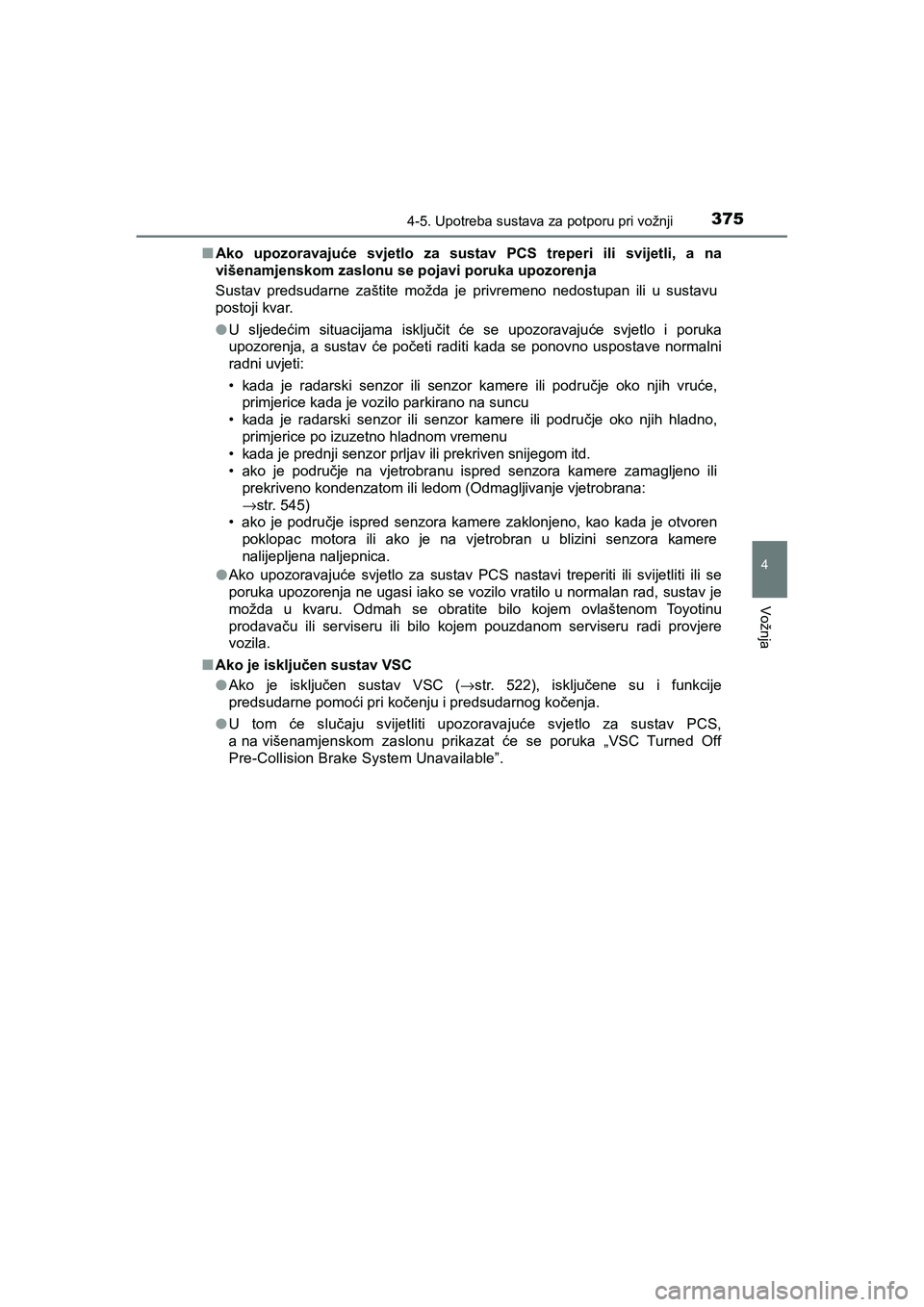

C-HR_HV_OM_Europe_OM10647E■Ako upozoravajuće svjetlo za sustav PCS treperi ili svijetli, a na
višenamjenskom zaslonu se pojavi poruka upozorenja
Sustav predsudarne zaštite možda je privremeno nedostupan ili u sustavu
postoji kvar.
●U sljedećim situacijama isključit će se upozoravajuće svjetlo i poruka
upozorenja, a sustav će početi raditi kada se ponovno uspostave normalni
radni uvjeti:
• kada je radarski senzor ili senzor kamere ili područje oko njih vruće,
primjerice kada je vozilo parkirano na suncu
• kada je radarski senzor ili senzor kamere ili područje oko njih hladno,
primjerice po izuzetno hladnom vremenu
• kada je prednji senzor prljav ili prekriven snijegom itd.
• ako je područje na vjetrobranu ispred senzora kamere zamagljeno ili
prekriveno kondenzatom ili ledom (Odmagljivanje vjetrobrana:
→str. 545)
• ako je područje ispred senzora kamere zaklonjeno, kao kada je otvoren
poklopac motora ili ako je na vjetrobran u blizini senzora kamere
nalijepljena naljepnica.
●Ako upozoravajuće svjetlo za sustav PCS nastavi treperiti ili svijetliti ili se
poruka upozorenja ne ugasi iako se vozilo vratilo u normalan rad, sustav je
možda u kvaru. Odmah se obratite bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
■Ako je isključen sustav VSC
●Ako je isključen sustav VSC (→str. 522), isključene su i funkcije
predsudarne pomoći pri kočenju i predsudarnog kočenja.
●U tom će slučaju svijetliti upozoravajuće svjetlo za sustav PCS,
a na višenamjenskom zaslonu prikazat će se poruka „VSC Turned Off
Pre-Collision Brake System Unavailable”.
C-HR_HV_OM_Europe_OM10647CR.book Page 375 Saturday, November 16, 2019 5:49 PM

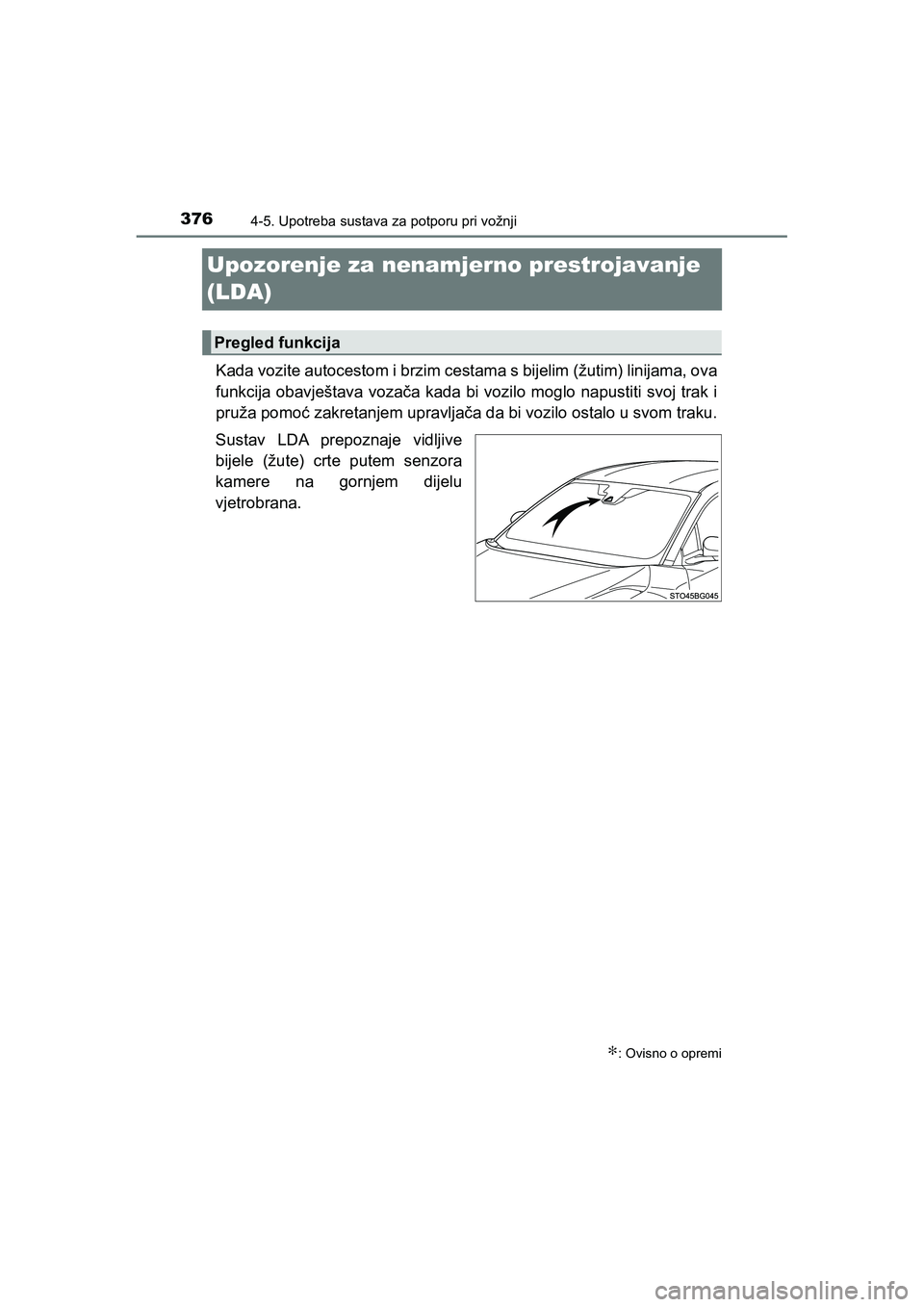

Page 376 of 796

3764-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E
Upozorenje za nenamjerno prestrojavanje
(LDA)
Kada vozite autocestom i brzim cestama s bijelim (žutim) linijama, ova
funkcija obavještava vozača kada bi vozilo moglo napustiti svoj trak i
pruža pomoć zakretanjem upravljača da bi vozilo ostalo u svom traku.
Sustav LDA prepoznaje vidljive
bijele (žute) crte putem senzora
kamere na gornjem dijelu
vjetrobrana.
∗: Ovisno o opremi
Pregled funkcija
C-HR_HV_OM_Europe_OM10647CR.book Page 376 Saturday, November 16, 2019 5:49 PM

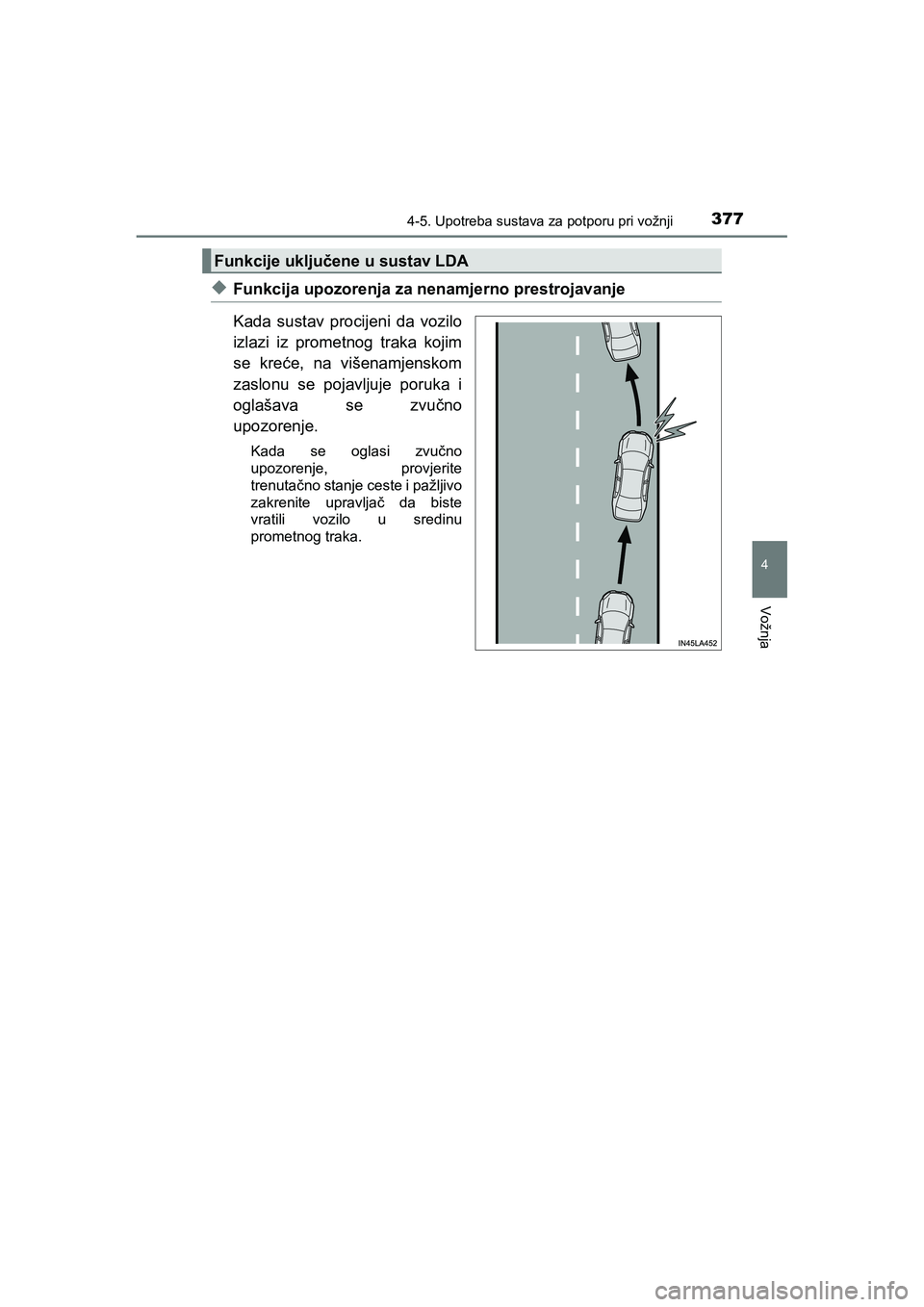

Page 377 of 796

3774-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E
◆Funkcija upozorenja za nenamjerno prestrojavanje
Kada sustav procijeni da vozilo
izlazi iz prometnog traka kojim
se kreće, na višenamjenskom
zaslonu se pojavljuje poruka i
oglašava se zvučno
upozorenje.
Kada se oglasi zvučno
upozorenje, provjerite
trenutačno stanje ceste i pažljivo
zakrenite upravljač da biste
vratili vozilo u sredinu
prometnog traka.
Funkcije uključene u sustav LDA
C-HR_HV_OM_Europe_OM10647CR.book Page 377 Saturday, November 16, 2019 5:49 PM

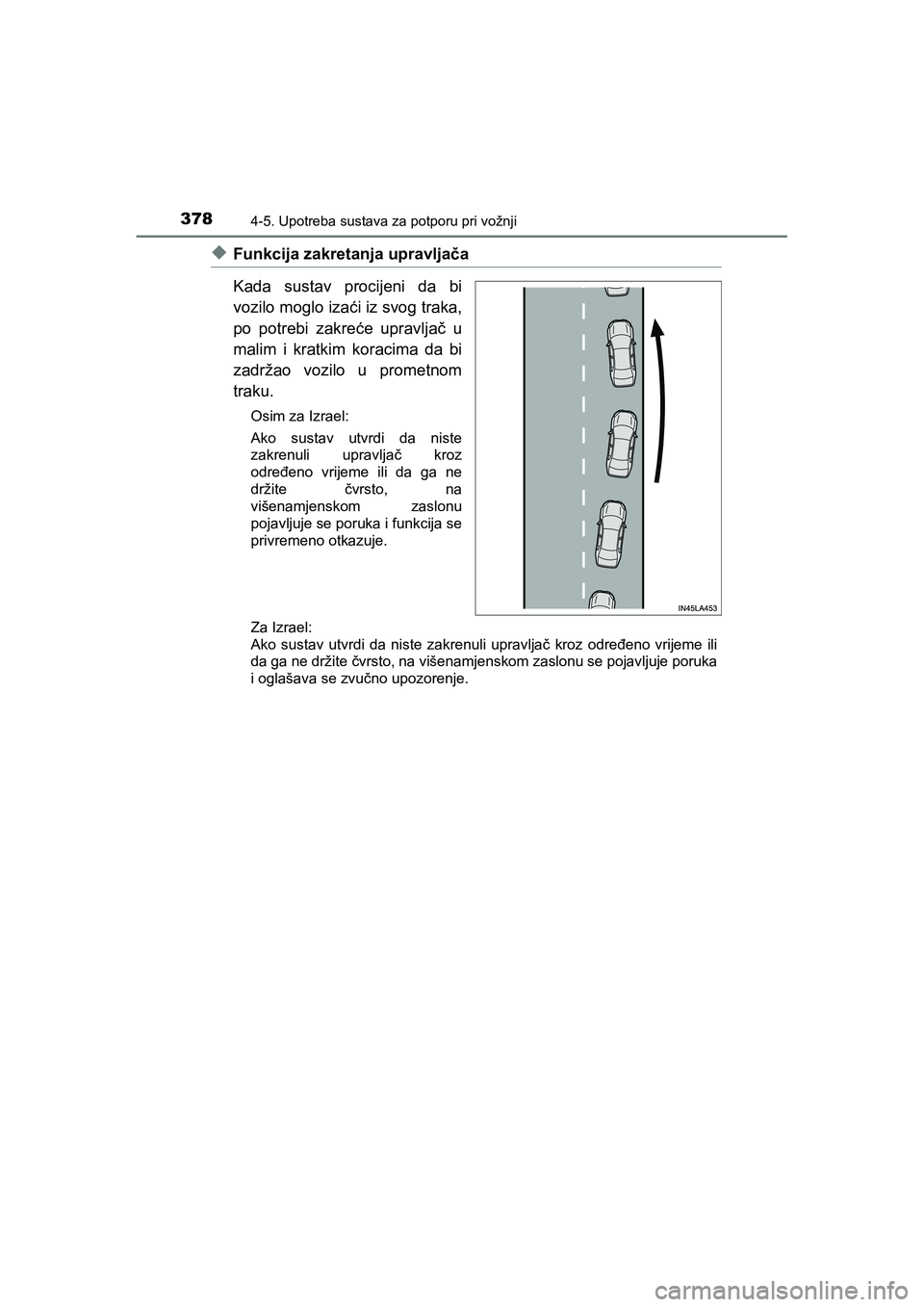

Page 378 of 796

3784-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E
◆Funkcija zakretanja upravljača
Kada sustav procijeni da bi
vozilo moglo izaći iz svog traka,
po potrebi zakreće upravljač u
malim i kratkim koracima da bi
zadržao vozilo u prometnom
traku.
Osim za Izrael:
Ako sustav utvrdi da niste
zakrenuli upravljač kroz
određeno vrijeme ili da ga ne
držite čvrsto, na
višenamjenskom zaslonu
pojavljuje se poruka i funkcija se
privremeno otkazuje.
Za Izrael:
Ako sustav utvrdi da niste zakrenuli upravljač kroz određeno vrijeme ili
da ga ne držite čvrsto, na višenamjenskom zaslonu se pojavljuje poruka
i oglašava se zvučno upozorenje.
C-HR_HV_OM_Europe_OM10647CR.book Page 378 Saturday, November 16, 2019 5:49 PM

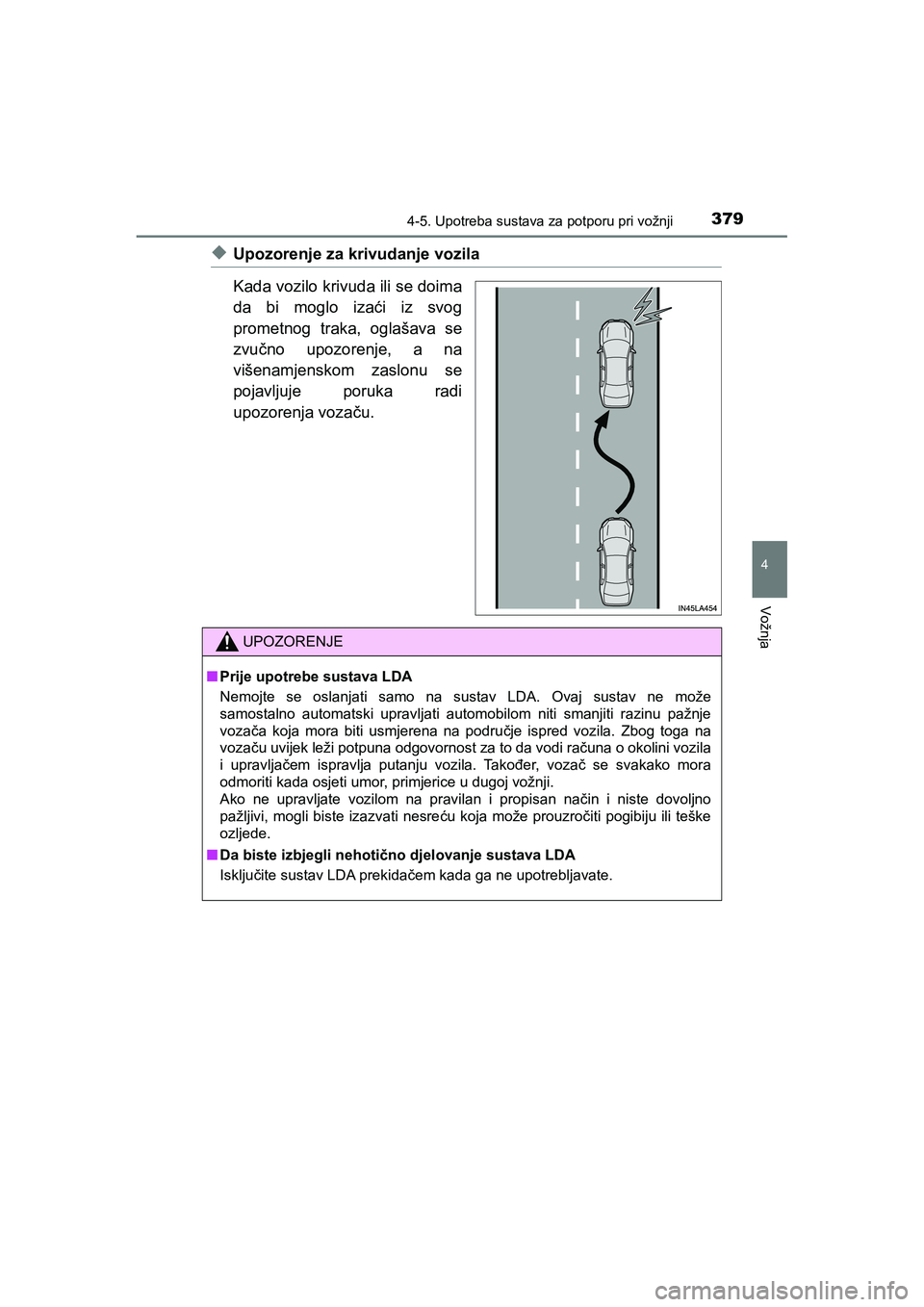

Page 379 of 796

3794-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E
◆Upozorenje za krivudanje vozila
Kada vozilo krivuda ili se doima
da bi moglo izaći iz svog
prometnog traka, oglašava se
zvučno upozorenje, a na
višenamjenskom zaslonu se
pojavljuje poruka radi
upozorenja vozaču.
UPOZORENJE
■Prije upotrebe sustava LDA
Nemojte se oslanjati samo na sustav LDA. Ovaj sustav ne može
samostalno automatski upravljati automobilom niti smanjiti razinu pažnje
vozača koja mora biti usmjerena na područje ispred vozila. Zbog toga na
vozaču uvijek leži potpuna odgovornost za to da vodi računa o okolini vozila
i upravljačem ispravlja putanju vozila. Također, vozač se svakako mora
odmoriti kada osjeti umor, primjerice u dugoj vožnji.
Ako ne upravljate vozilom na pravilan i propisan način i niste dovoljno
pažljivi, mogli biste izazvati nesreću koja može prouzročiti pogibiju ili teške
ozljede.
■Da biste izbjegli nehotično djelovanje sustava LDA
Isključite sustav LDA prekidačem kada ga ne upotrebljavate.
C-HR_HV_OM_Europe_OM10647CR.book Page 379 Saturday, November 16, 2019 5:49 PM

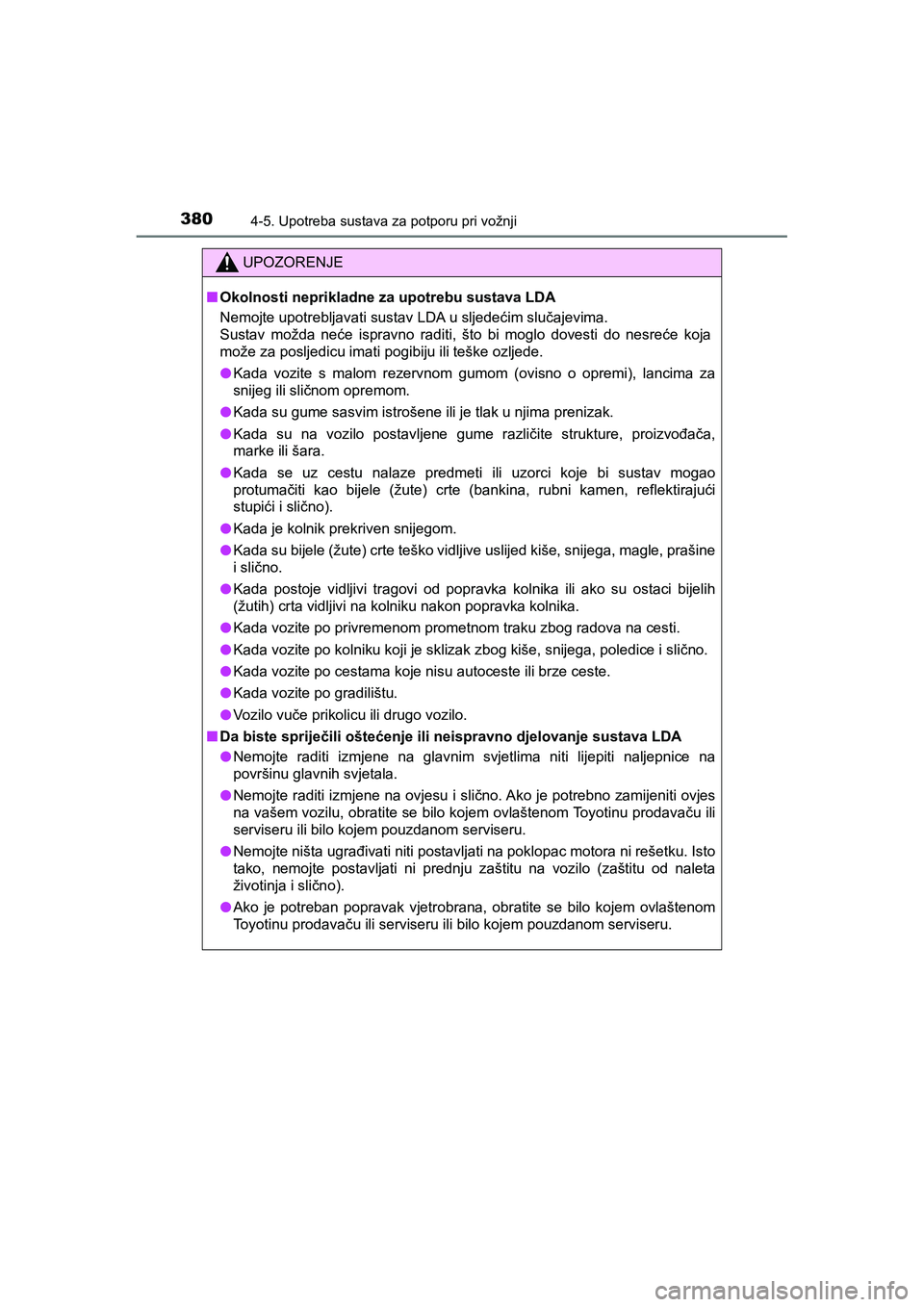

Page 380 of 796

3804-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E
UPOZORENJE
■Okolnosti neprikladne za upotrebu sustava LDA
Nemojte upotrebljavati sustav LDA u sljedećim slučajevima.
Sustav možda neće ispravno raditi, što bi moglo dovesti do nesreće koja
može za posljedicu imati pogibiju ili teške ozljede.
●Kada vozite s malom rezervnom gumom (ovisno o opremi), lancima za
snijeg ili sličnom opremom.
●Kada su gume sasvim istrošene ili je tlak u njima prenizak.
●Kada su na vozilo postavljene gume različite strukture, proizvođača,
marke ili šara.
●Kada se uz cestu nalaze predmeti ili uzorci koje bi sustav mogao
protumačiti kao bijele (žute) crte (bankina, rubni kamen, reflektirajući
stupići i slično).
●Kada je kolnik prekriven snijegom.
●Kada su bijele (žute) crte teško vidljive uslijed kiše, snijega, magle, prašine
i slično.
●Kada postoje vidljivi tragovi od popravka kolnika ili ako su ostaci bijelih
(žutih) crta vidljivi na kolniku nakon popravka kolnika.
●Kada vozite po privremenom prometnom traku zbog radova na cesti.
●Kada vozite po kolniku koji je sklizak zbog kiše, snijega, poledice i slično.
●Kada vozite po cestama koje nisu autoceste ili brze ceste.
●Kada vozite po gradilištu.
●Vozilo vuče prikolicu ili drugo vozilo.
■Da biste spriječili oštećenje ili neispravno djelovanje sustava LDA
●Nemojte raditi izmjene na glavnim svjetlima niti lijepiti naljepnice na
površinu glavnih svjetala.
●Nemojte raditi izmjene na ovjesu i slično. Ako je potrebno zamijeniti ovjes
na vašem vozilu, obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom serviseru.
●Nemojte ništa ugrađivati niti postavljati na poklopac motora ni rešetku. Isto
tako, nemojte postavljati ni prednju zaštitu na vozilo (zaštitu od naleta
životinja i slično).
●Ako je potreban popravak vjetrobrana, obratite se bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo kojem pouzdanom serviseru.
C-HR_HV_OM_Europe_OM10647CR.book Page 380 Saturday, November 16, 2019 5:49 PM
