TOYOTA C-HR 2020 Upute Za Rukovanje (in Croatian)

6516-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

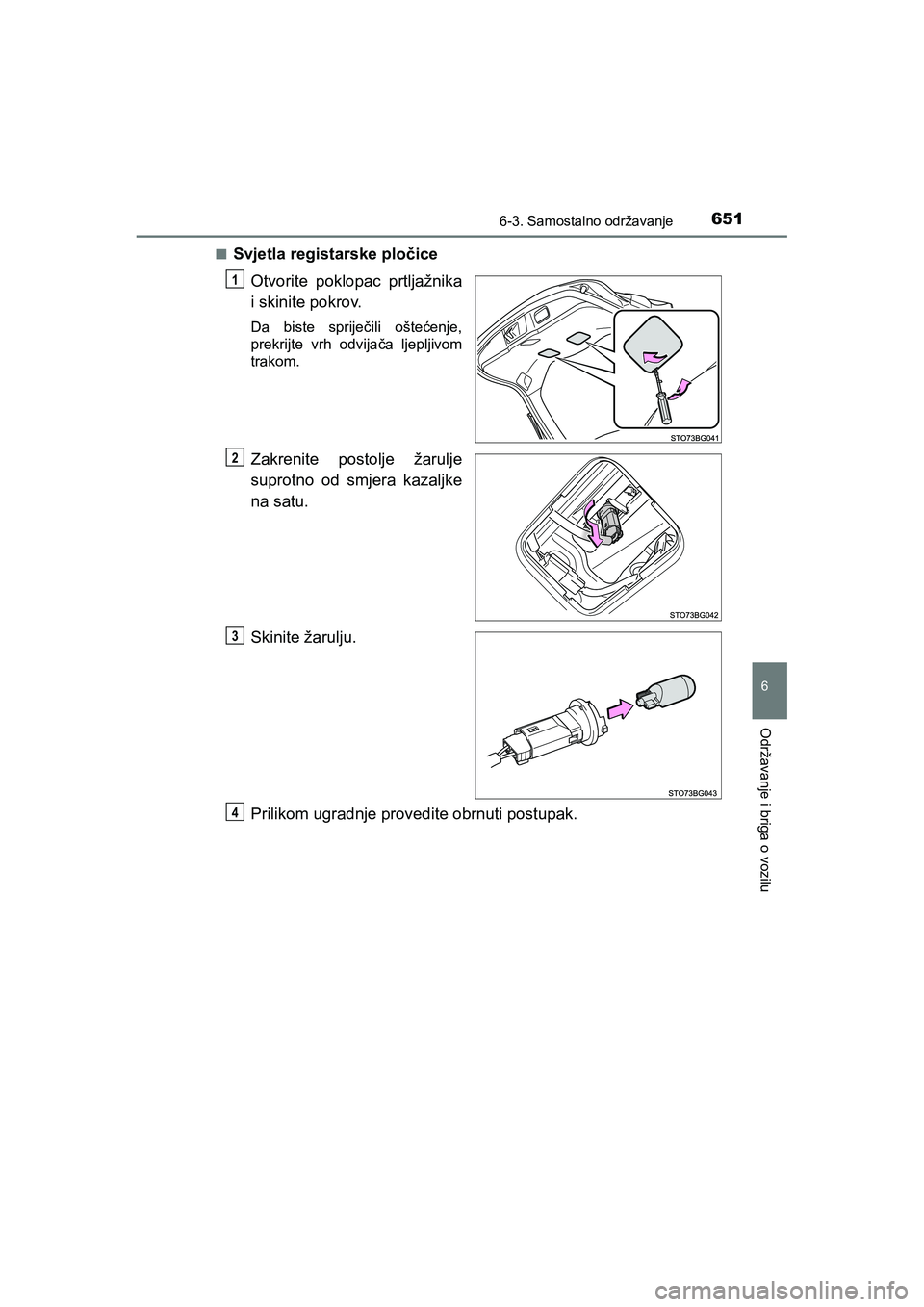

■Svjetla registarske pločice
Otvorite poklopac prtljažnika
i skinite pokrov.
Da biste spriječili oštećenje,
prekrijte vrh odvijača ljepljivom
trakom.
Zakrenite postolje žarulje
suprotno od smjera kazaljke
na satu.
Skinite žarulju.
Prilikom ugradnje provedite obrnuti postupak.
1
2
3
4
C-HR_HV_OM_Europe_OM10647CR.book Page 651 Saturday, November 16, 2019 5:49 PM

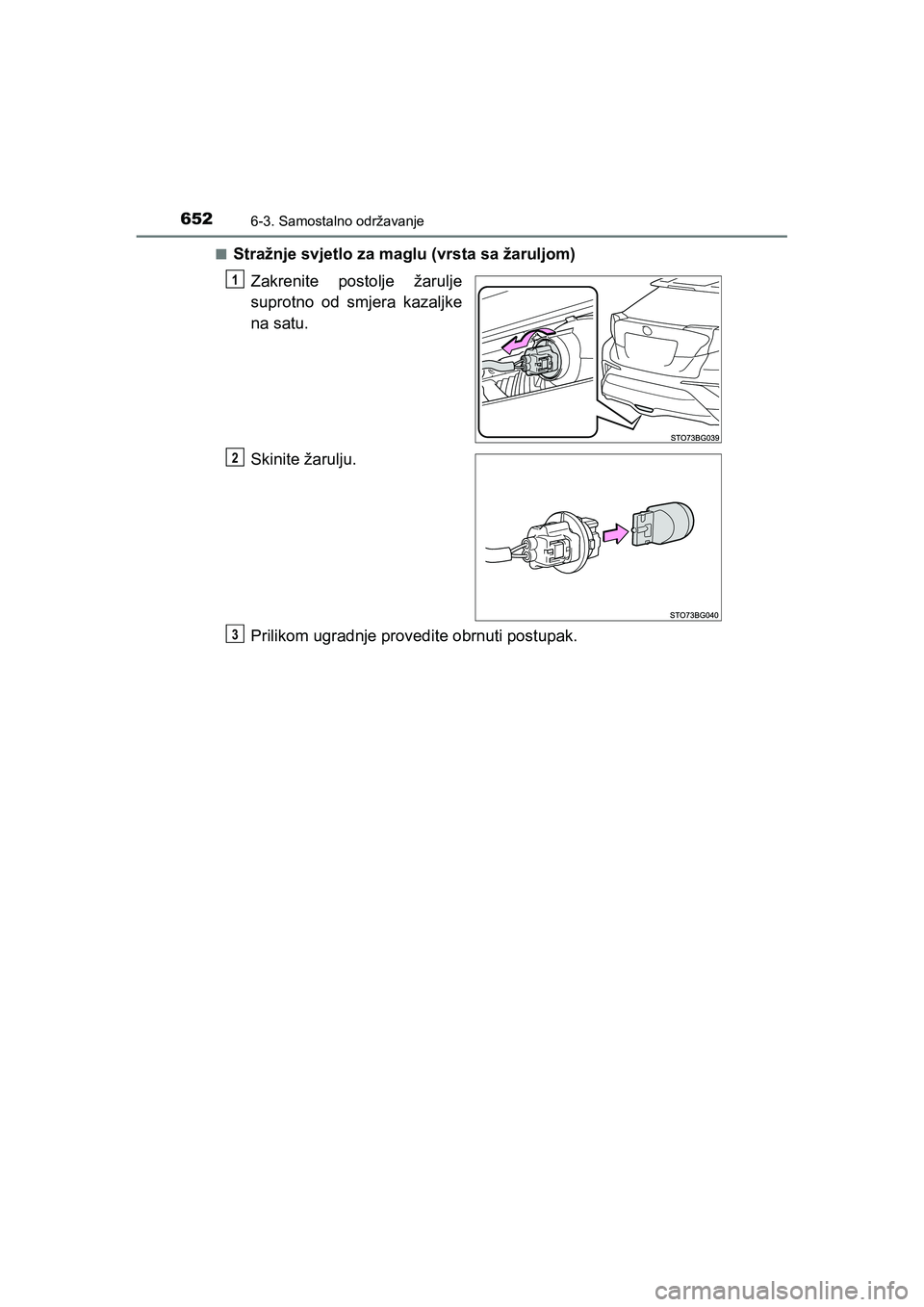

6526-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E■
Stražnje svjetlo za maglu (vrsta sa žaruljom)
Zakrenite postolje žarulje
suprotno od smjera kazaljke
na satu.
Skinite žarulju.
Prilikom ugradnje provedite obrnuti postupak.
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 652 Saturday, November 16, 2019 5:49 PM

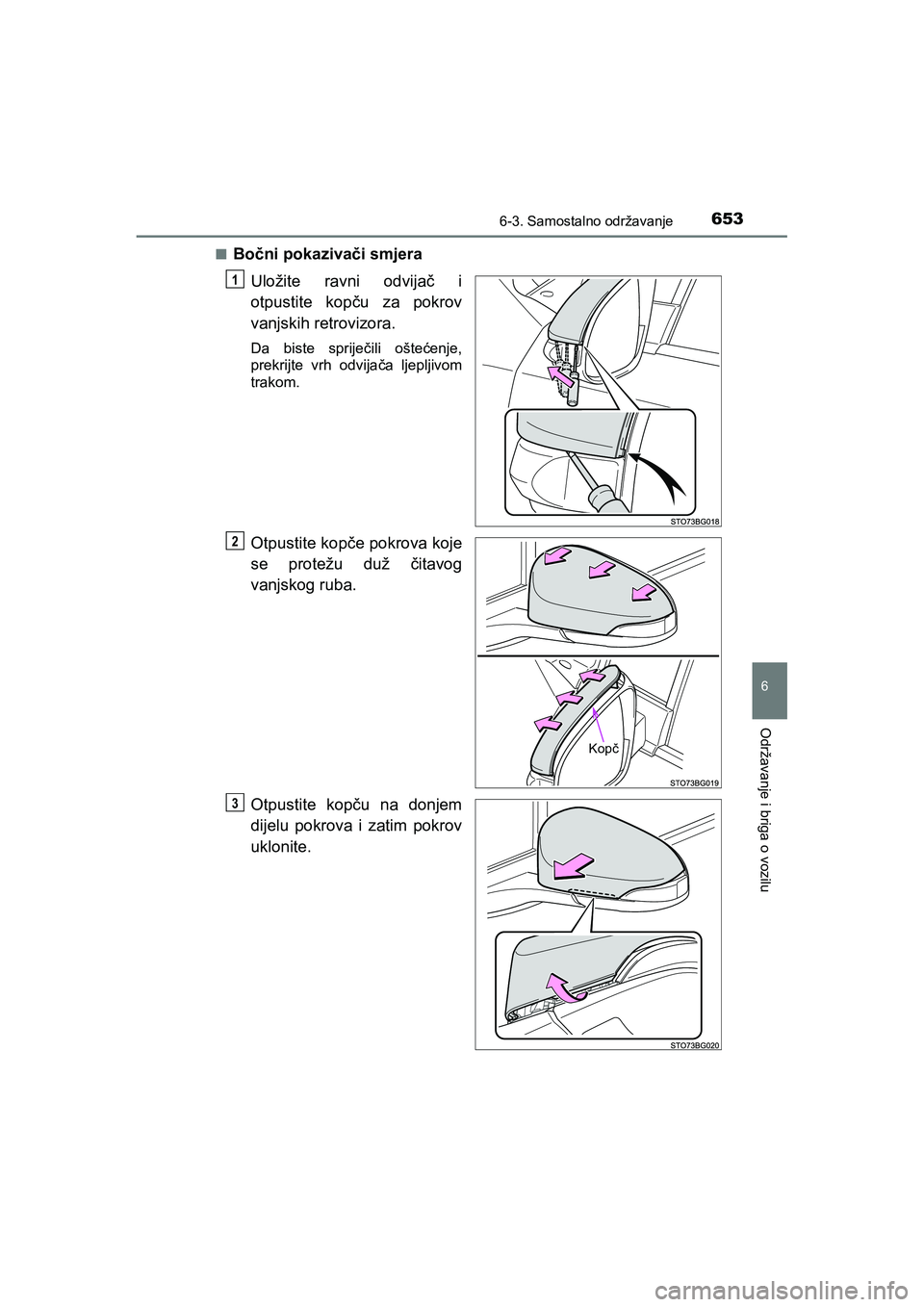

6536-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu
■Bočni pokazivači smjera
Uložite ravni odvijač i
otpustite kopču za pokrov
vanjskih retrovizora.
Da biste spriječili oštećenje,
prekrijte vrh odvijača ljepljivom
trakom.
Otpustite kopče pokrova koje
se protežu duž čitavog
vanjskog ruba.
Otpustite kopču na donjem
dijelu pokrova i zatim pokrov
uklonite.
1
Kopč
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 653 Saturday, November 16, 2019 5:49 PM

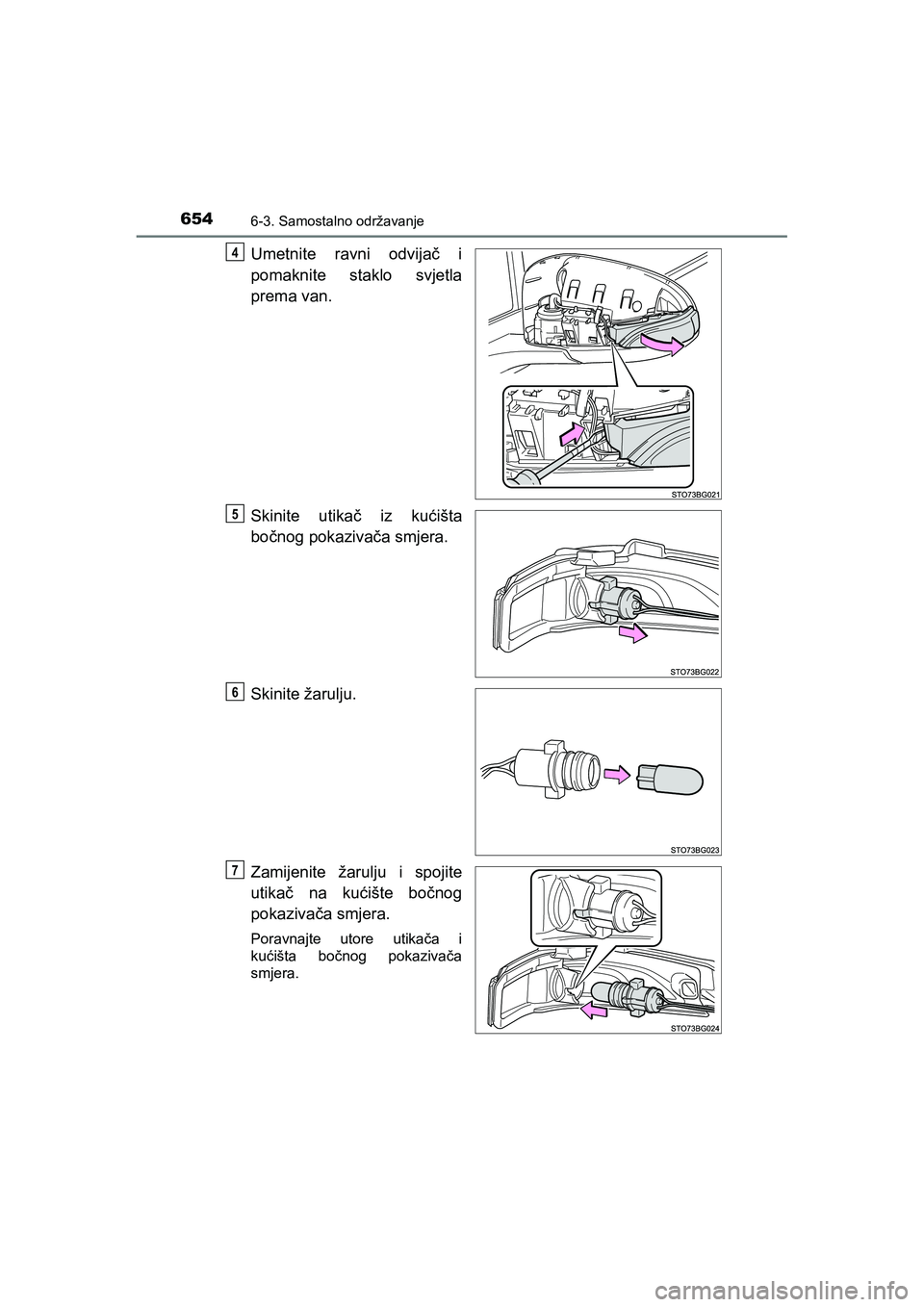

6546-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
Umetnite ravni odvijač i
pomaknite staklo svjetla
prema van.
Skinite utikač iz kućišta
bočnog pokazivača smjera.
Skinite žarulju.
Zamijenite žarulju i spojite
utikač na kućište bočnog
pokazivača smjera.
Poravnajte utore utikača i
kućišta bočnog pokazivača
smjera.
4
5
6
7
C-HR_HV_OM_Europe_OM10647CR.book Page 654 Saturday, November 16, 2019 5:49 PM

6556-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu

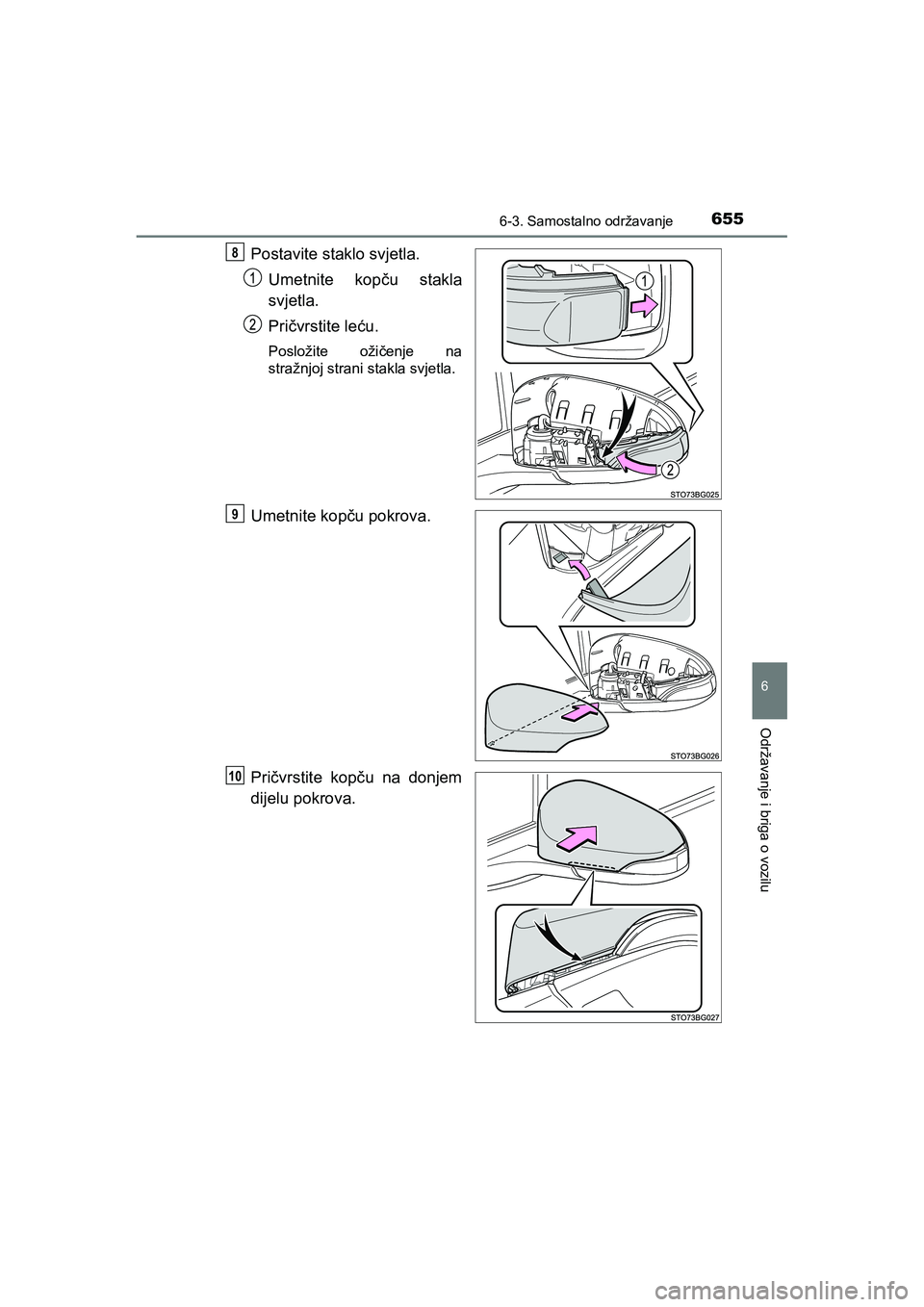

Postavite staklo svjetla.
Umetnite kopču stakla
svjetla.
Pričvrstite leću.
Posložite ožičenje na
stražnjoj strani stakla svjetla.
Umetnite kopču pokrova.
Pričvrstite kopču na donjem
dijelu pokrova.
8
9
10
C-HR_HV_OM_Europe_OM10647CR.book Page 655 Saturday, November 16, 2019 5:49 PM

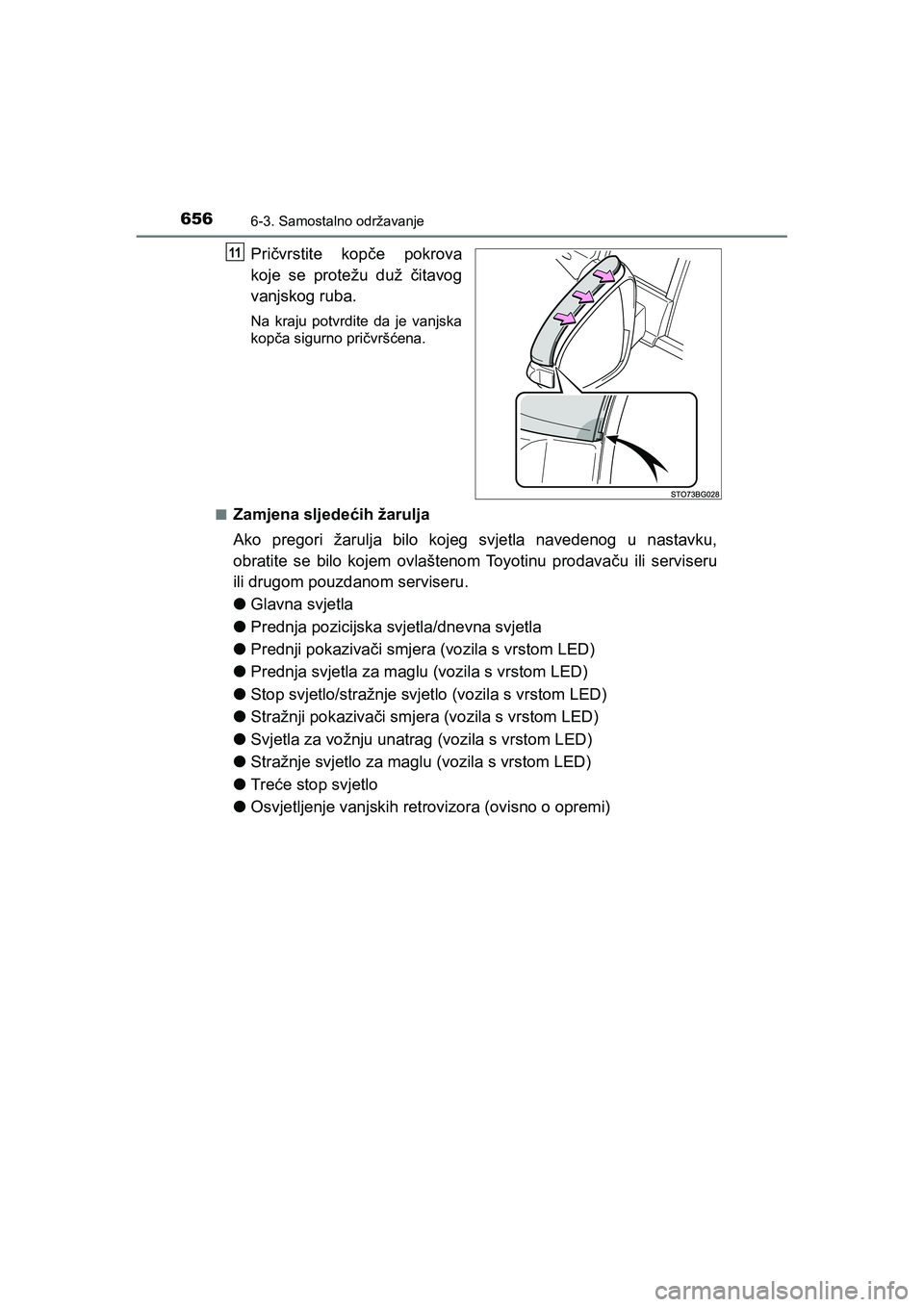

6566-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
Pričvrstite kopče pokrova
koje se protežu duž čitavog
vanjskog ruba.
Na kraju potvrdite da je vanjska
kopča sigurno pričvršćena.
■
Zamjena sljedećih žarulja
Ako pregori žarulja bilo kojeg svjetla navedenog u nastavku,
obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru
ili drugom pouzdanom serviseru.
●Glavna svjetla
●Prednja pozicijska svjetla/dnevna svjetla
●Prednji pokazivači smjera (vozila s vrstom LED)
●Prednja svjetla za maglu (vozila s vrstom LED)
●Stop svjetlo/stražnje svjetlo (vozila s vrstom LED)
●Stražnji pokazivači smjera (vozila s vrstom LED)
●Svjetla za vožnju unatrag (vozila s vrstom LED)
●Stražnje svjetlo za maglu (vozila s vrstom LED)
●Treće stop svjetlo
●Osvjetljenje vanjskih retrovizora (ovisno o opremi)
11
C-HR_HV_OM_Europe_OM10647CR.book Page 656 Saturday, November 16, 2019 5:49 PM

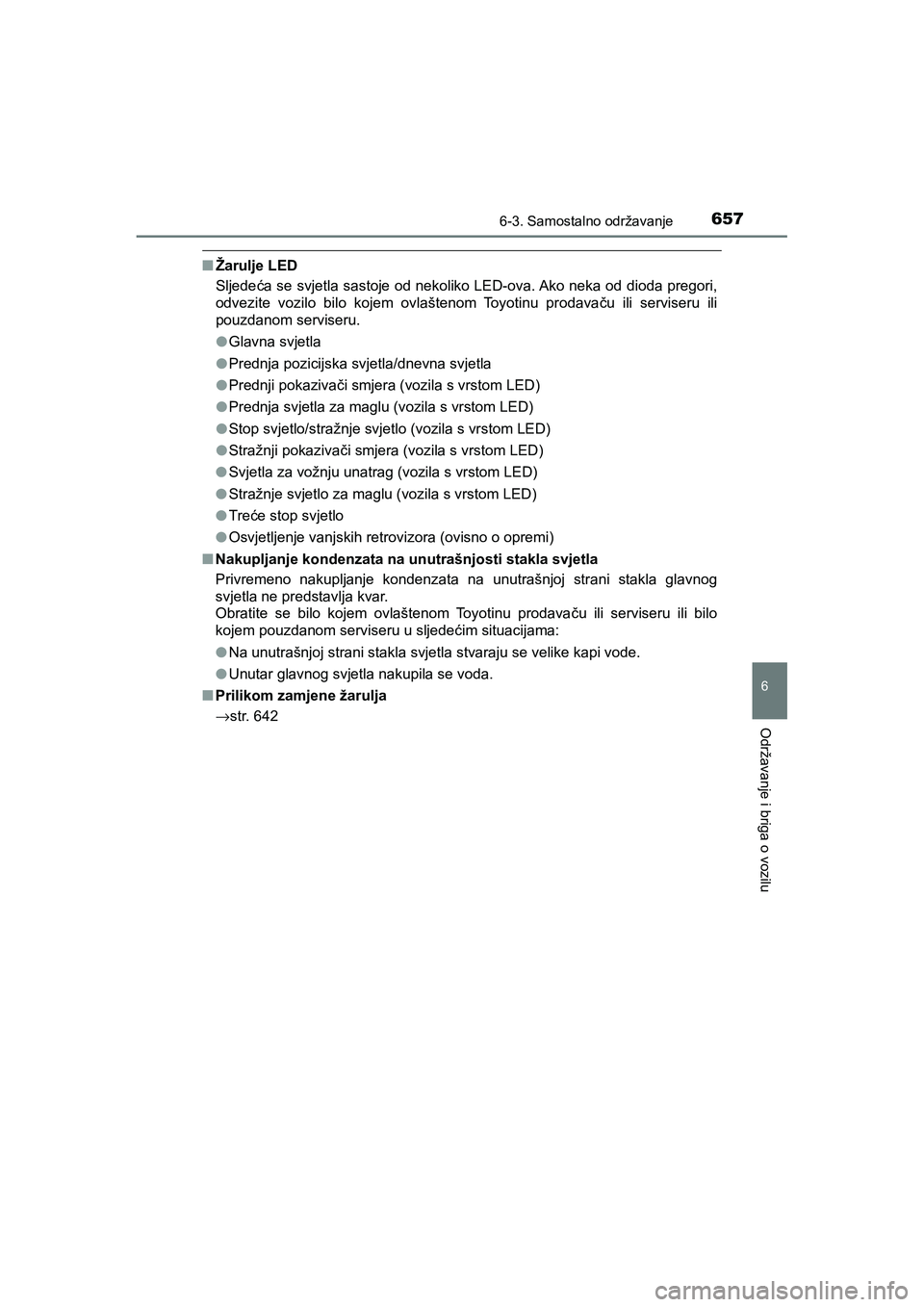

6576-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
6
Održavanje i briga o vozilu
■Žarulje LED
Sljedeća se svjetla sastoje od nekoliko LED-ova. Ako neka od dioda pregori,
odvezite vozilo bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili
pouzdanom serviseru.
●Glavna svjetla
●Prednja pozicijska svjetla/dnevna svjetla
●Prednji pokazivači smjera (vozila s vrstom LED)
●Prednja svjetla za maglu (vozila s vrstom LED)
●Stop svjetlo/stražnje svjetlo (vozila s vrstom LED)
●Stražnji pokazivači smjera (vozila s vrstom LED)
●Svjetla za vožnju unatrag (vozila s vrstom LED)
●Stražnje svjetlo za maglu (vozila s vrstom LED)
●Treće stop svjetlo
●Osvjetljenje vanjskih retrovizora (ovisno o opremi)
■Nakupljanje kondenzata na unutrašnjosti stakla svjetla
Privremeno nakupljanje kondenzata na unutrašnjoj strani stakla glavnog
svjetla ne predstavlja kvar.
Obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru u sljedećim situacijama:
●Na unutrašnjoj strani stakla svjetla stvaraju se velike kapi vode.
●Unutar glavnog svjetla nakupila se voda.
■Prilikom zamjene žarulja
→str. 642
C-HR_HV_OM_Europe_OM10647CR.book Page 657 Saturday, November 16, 2019 5:49 PM

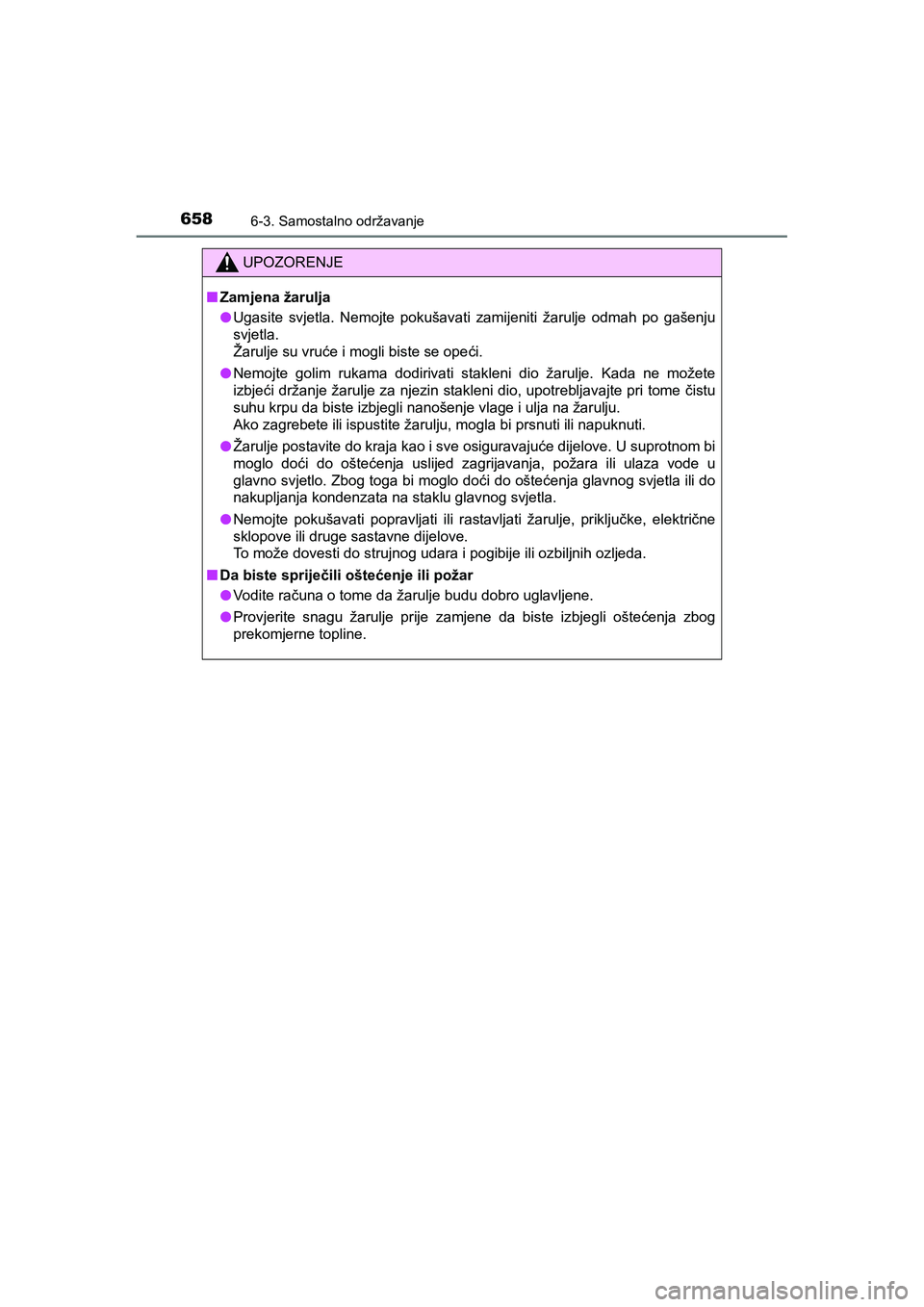

6586-3. Samostalno održavanje
C-HR_HV_OM_Europe_OM10647E
UPOZORENJE
■Zamjena žarulja
●Ugasite svjetla. Nemojte pokušavati zamijeniti žarulje odmah po gašenju
svjetla.
Žarulje su vruće i mogli biste se opeći.
●Nemojte golim rukama dodirivati stakleni dio žarulje. Kada ne možete
izbjeći držanje žarulje za njezin stakleni dio, upotrebljavajte pri tome čistu
suhu krpu da biste izbjegli nanošenje vlage i ulja na žarulju.
Ako zagrebete ili ispustite žarulju, mogla bi prsnuti ili napuknuti.
●Žarulje postavite do kraja kao i sve osiguravajuće dijelove. U suprotnom bi
moglo doći do oštećenja uslijed zagrijavanja, požara ili ulaza vode u
glavno svjetlo. Zbog toga bi moglo doći do oštećenja glavnog svjetla ili do
nakupljanja kondenzata na staklu glavnog svjetla.
●Nemojte pokušavati popravljati ili rastavljati žarulje, priključke, električne
sklopove ili druge sastavne dijelove.
To može dovesti do strujnog udara i pogibije ili ozbiljnih ozljeda.
■Da biste spriječili oštećenje ili požar
●Vodite računa o tome da žarulje budu dobro uglavljene.
●Provjerite snagu žarulje prije zamjene da biste izbjegli oštećenja zbog
prekomjerne topline.
C-HR_HV_OM_Europe_OM10647CR.book Page 658 Saturday, November 16, 2019 5:49 PM

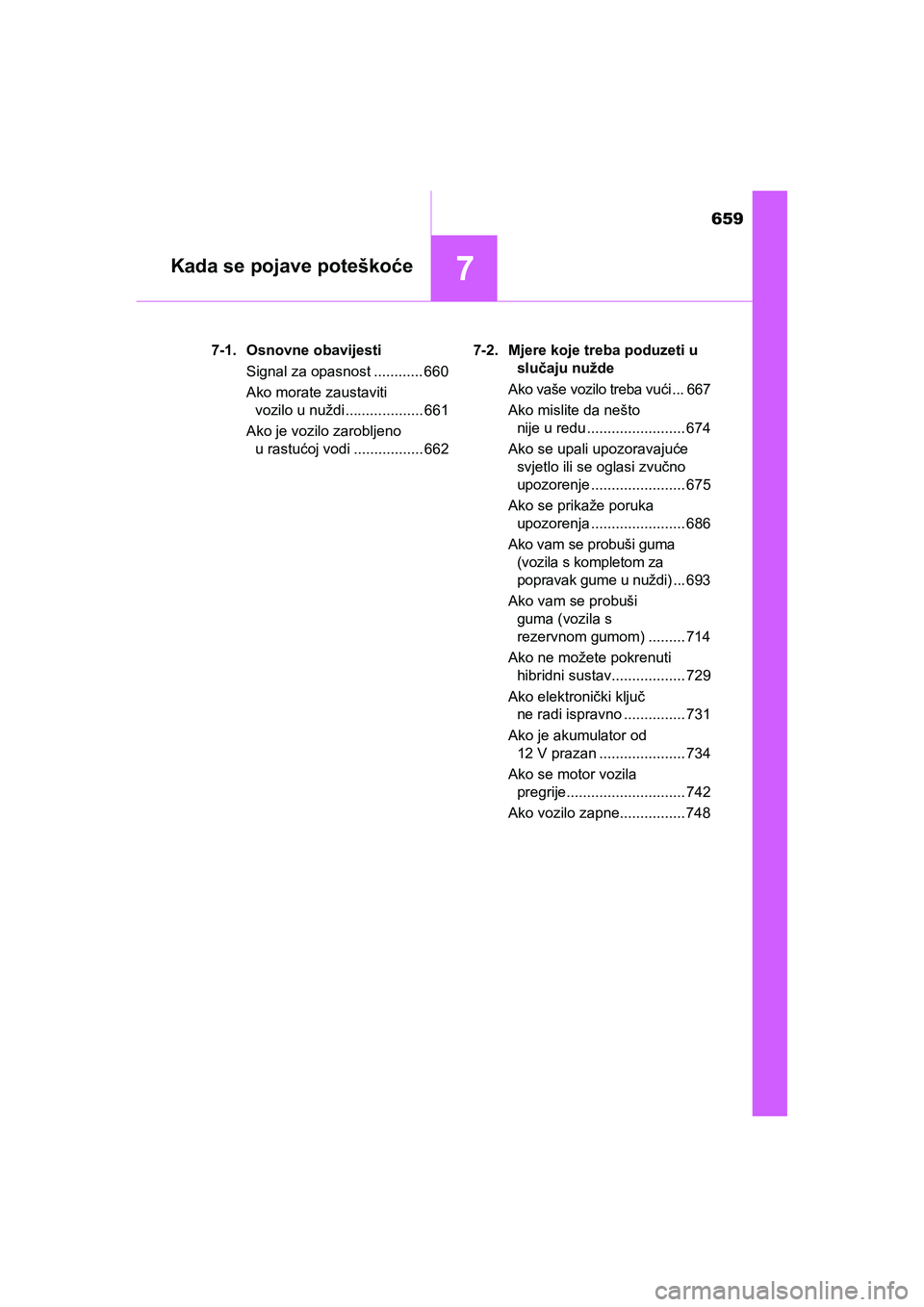

659
7Kada se pojave poteškoće
C-HR_HV_OM_Europe_OM10647E7-1. Osnovne obavijesti
Signal za opasnost ............ 660
Ako morate zaustaviti
vozilo u nuždi ................... 661
Ako je vozilo zarobljeno
urastućoj vodi ................. 6627-2. Mjere koje treba poduzeti u
slučaju nužde
Ako vaše vozilo treba vući ... 667
Ako mislite da nešto
nije u redu ........................ 674
Ako se upali upozoravajuće
svjetlo ili se oglasi zvučno
upozorenje ....................... 675
Ako se prikaže poruka
upozorenja ....................... 686
Ako vam se probuši guma
(vozila s kompletom za
popravak gume u nuždi) ... 693
Ako vam se probuši
guma (vozila s
rezervnom gumom) ......... 714
Ako ne možete pokrenuti
hibridni sustav.................. 729
Ako elektronički ključ
ne radi ispravno ............... 731
Ako je akumulator od
12 V prazan ..................... 734
Ako se motor vozila
pregrije............................. 742
Ako vozilo zapne................ 748
C-HR_HV_OM_Europe_OM10647CR.book Page 659 Saturday, November 16, 2019 5:49 PM

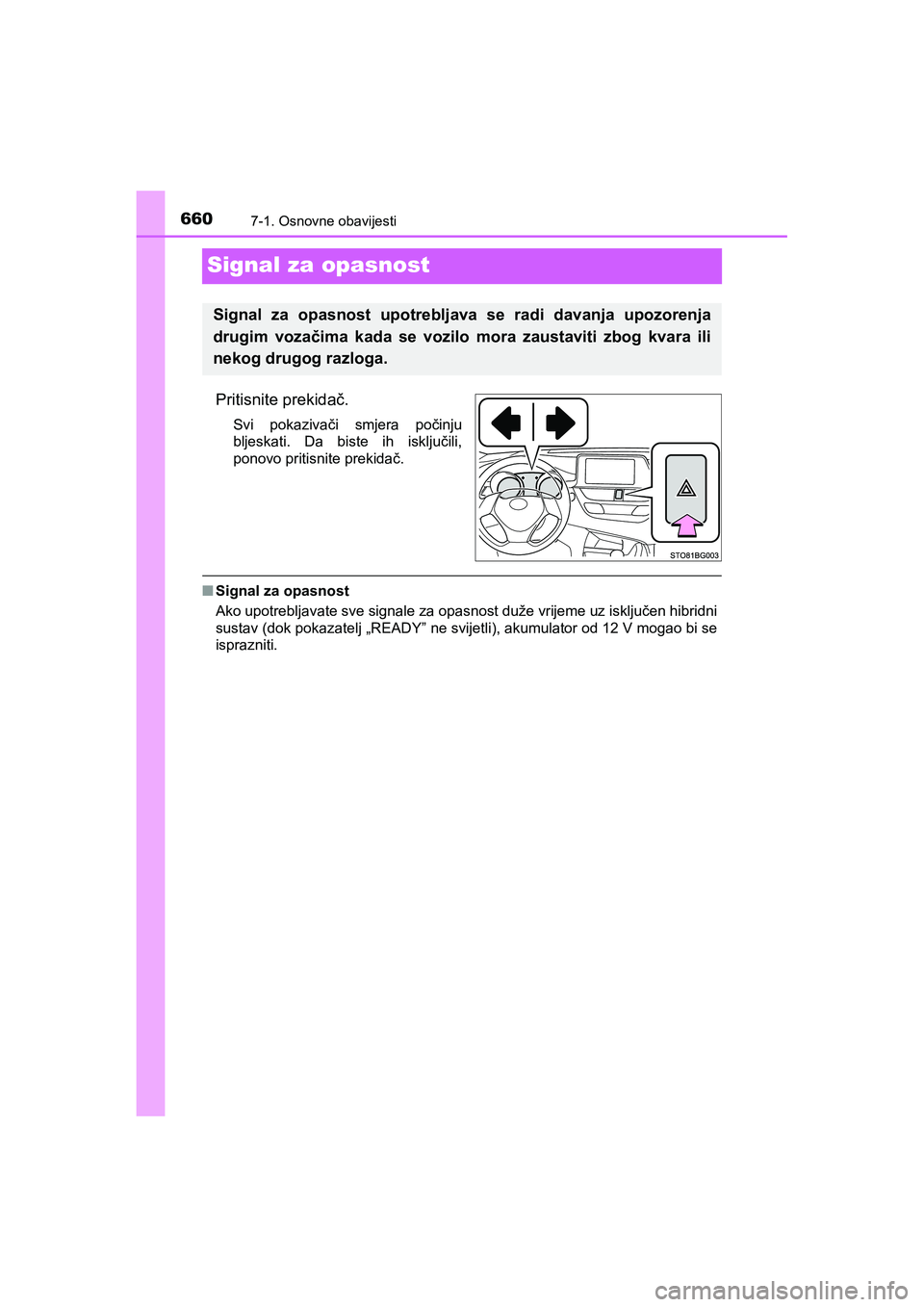

6607-1. Osnovne obavijesti
C-HR_HV_OM_Europe_OM10647E
Signal za opasnost
Pritisnite prekidač.
Svi pokazivači smjera počinju
bljeskati. Da biste ih isključili,
ponovo pritisnite prekidač.
■Signal za opasnost
Ako upotrebljavate sve signale za opasnost duže vrijeme uz isključen hibridni
sustav (dok pokazatelj „READY” ne svijetli), akumulator od 12 V mogao bi se
isprazniti.
Signal za opasnost upotrebljava se radi davanja upozorenja
drugim vozačima kada se vozilo mora zaustaviti zbog kvara ili
nekog drugog razloga.
C-HR_HV_OM_Europe_OM10647CR.book Page 660 Saturday, November 16, 2019 5:49 PM
