TOYOTA C-HR 2020 Upute Za Rukovanje (in Croatian)

7117-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće

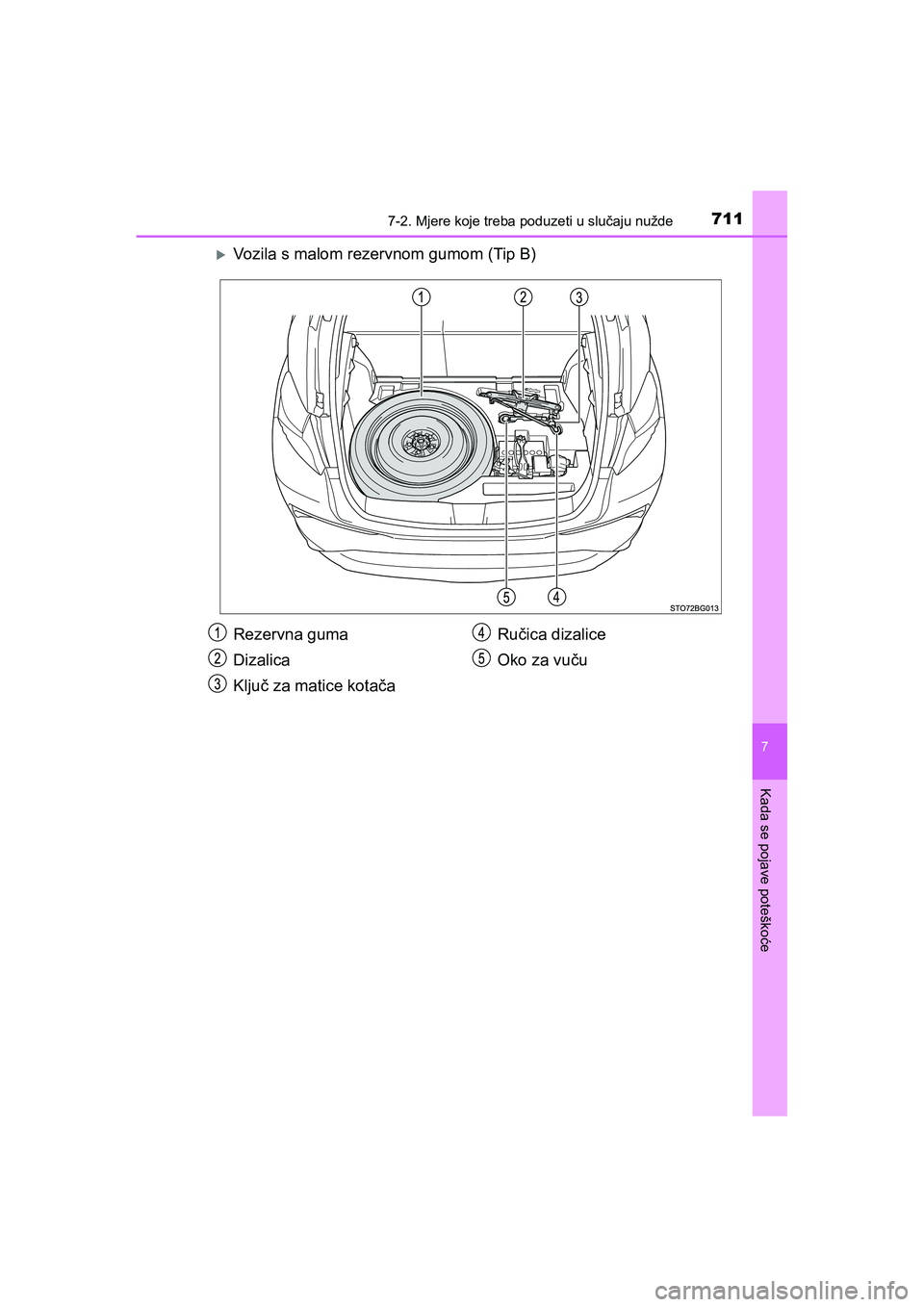

Vozila s malom rezervnom gumom (Tip B)
Rezervna guma
Dizalica
Ključ za matice kotačaRučica dizalice
Oko za vuču
C-HR_HV_OM_Europe_OM10647CR.book Page 711 Saturday, November 16, 2019 5:49 PM

7127-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
Vozila s rezervnom gumom standardne veličine
Ključ za matice kotača
Oko za vuču
DizalicaRezervna guma
Ručica dizalice
C-HR_HV_OM_Europe_OM10647CR.book Page 712 Saturday, November 16, 2019 5:49 PM

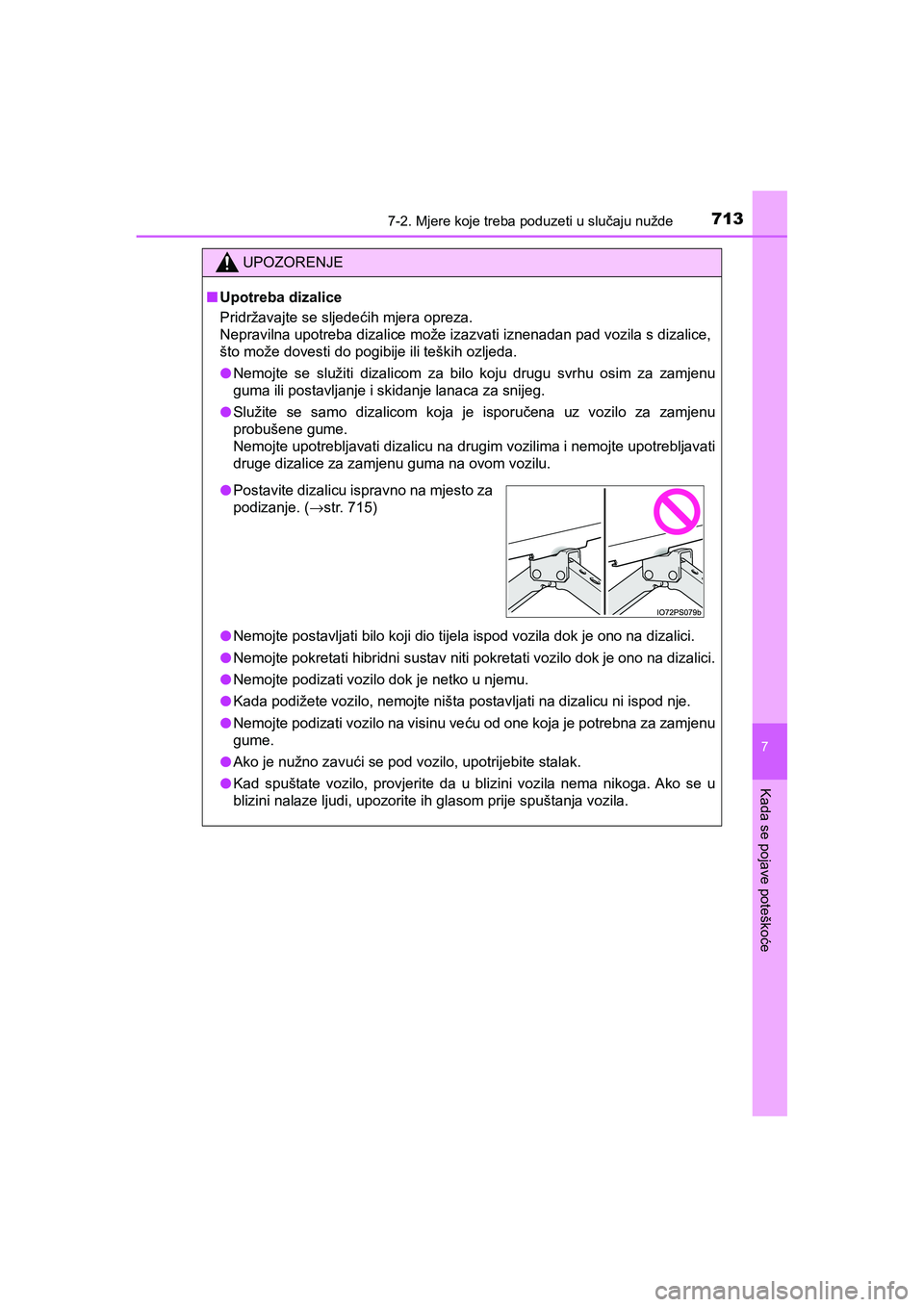

7137-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće
UPOZORENJE
■Upotreba dizalice
Pridržavajte se sljedećih mjera opreza.
Nepravilna upotreba dizalice može izazvati iznenadan pad vozila s dizalice,
što može dovesti do pogibije ili teških ozljeda.
●Nemojte se služiti dizalicom za bilo koju drugu svrhu osim za zamjenu
guma ili postavljanje i skidanje lanaca za snijeg.
●Služite se samo dizalicom koja je isporučena uz vozilo za zamjenu
probušene gume.
Nemojte upotrebljavati dizalicu na drugim vozilima i nemojte upotrebljavati
druge dizalice za zamjenu guma na ovom vozilu.
●Nemojte postavljati bilo koji dio tijela ispod vozila dok je ono na dizalici.
●Nemojte pokretati hibridni sustav niti pokretati vozilo dok je ono na dizalici.
●Nemojte podizati vozilo dok je netko u njemu.
●Kada podižete vozilo, nemojte ništa postavljati na dizalicu ni ispod nje.
●Nemojte podizati vozilo na visinu veću od one koja je potrebna za zamjenu
gume.
●Ako je nužno zavući se pod vozilo, upotrijebite stalak.
●Kad spuštate vozilo, provjerite da u blizini vozila nema nikoga. Ako se u
blizini nalaze ljudi, upozorite ih glasom prije spuštanja vozila.
●Postavite dizalicu ispravno na mjesto za
podizanje. (→str. 715)
C-HR_HV_OM_Europe_OM10647CR.book Page 713 Saturday, November 16, 2019 5:49 PM

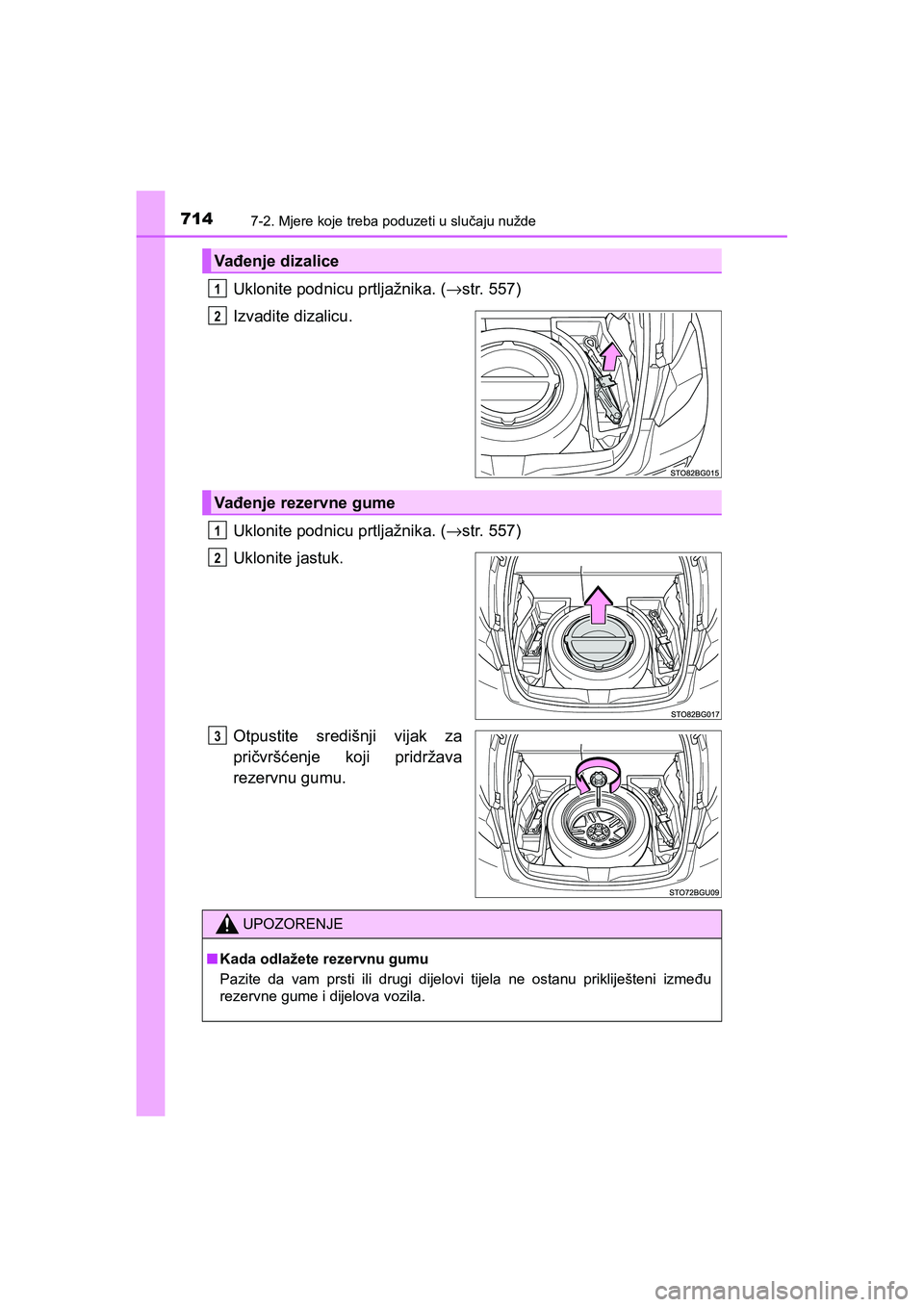

7147-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
Uklonite podnicu prtljažnika. (→str. 557)
Izvadite dizalicu.
Uklonite podnicu prtljažnika. (→str. 557)
Uklonite jastuk.
Otpustite središnji vijak za
pričvršćenje koji pridržava
rezervnu gumu.
Vađenje dizalice
1
2
Vađenje rezervne gume
1
2
3
UPOZORENJE
■Kada odlažete rezervnu gumu
Pazite da vam prsti ili drugi dijelovi tijela ne ostanu prikliješteni između
rezervne gume i dijelova vozila.
C-HR_HV_OM_Europe_OM10647CR.book Page 714 Saturday, November 16, 2019 5:49 PM

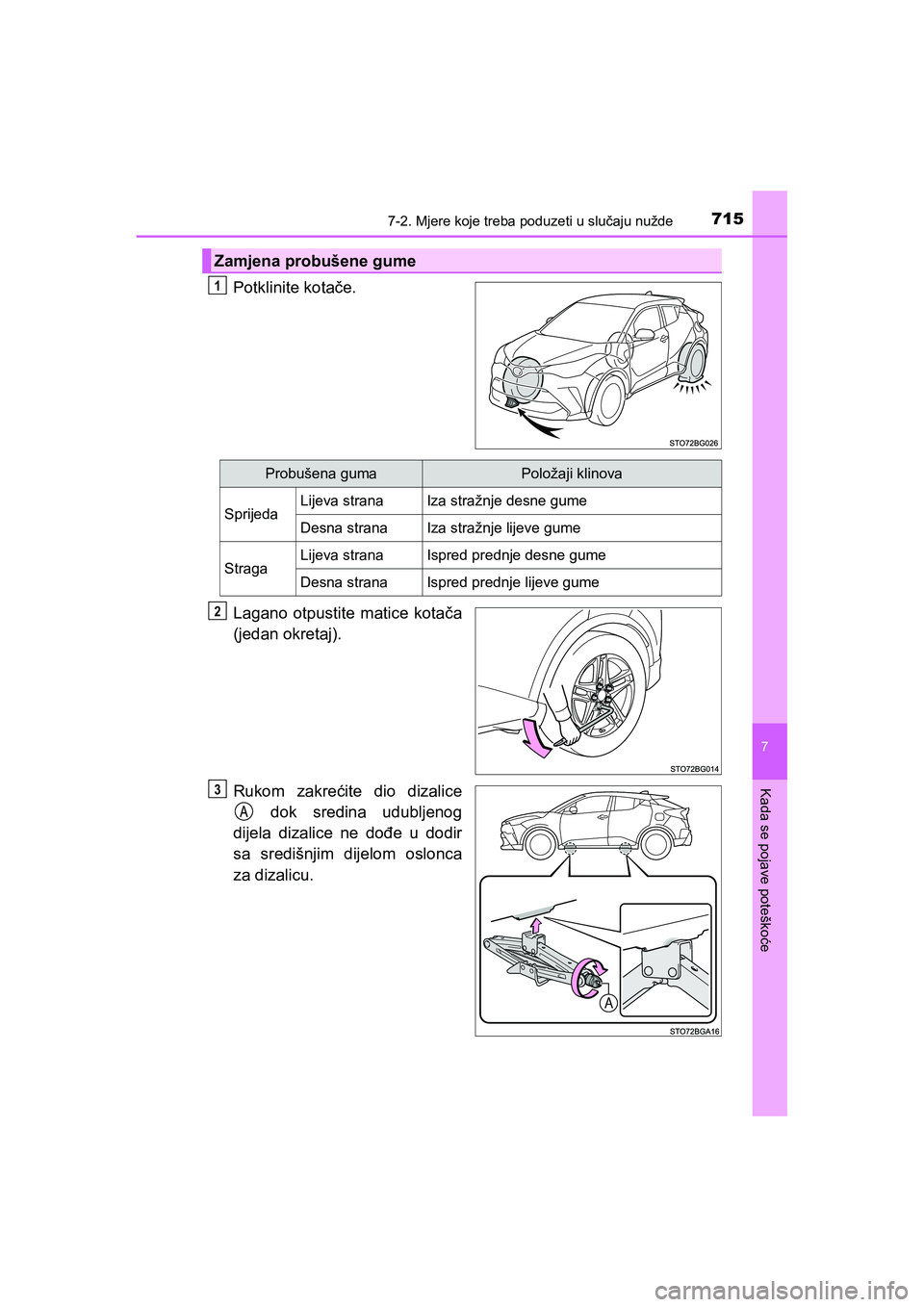

7157-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće
Potklinite kotače.
Lagano otpustite matice kotača
(jedan okretaj).
Rukom zakrećite dio dizalice
dok sredina udubljenog
dijela dizalice ne dođe u dodir
sa središnjim dijelom oslonca
za dizalicu.
Zamjena probušene gume
1
Probušena gumaPoložaji klinova
SprijedaLijeva stranaIza stražnje desne gume
Desna stranaIza stražnje lijeve gume
StragaLijeva stranaIspred prednje desne gume
Desna stranaIspred prednje lijeve gume
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 715 Saturday, November 16, 2019 5:49 PM

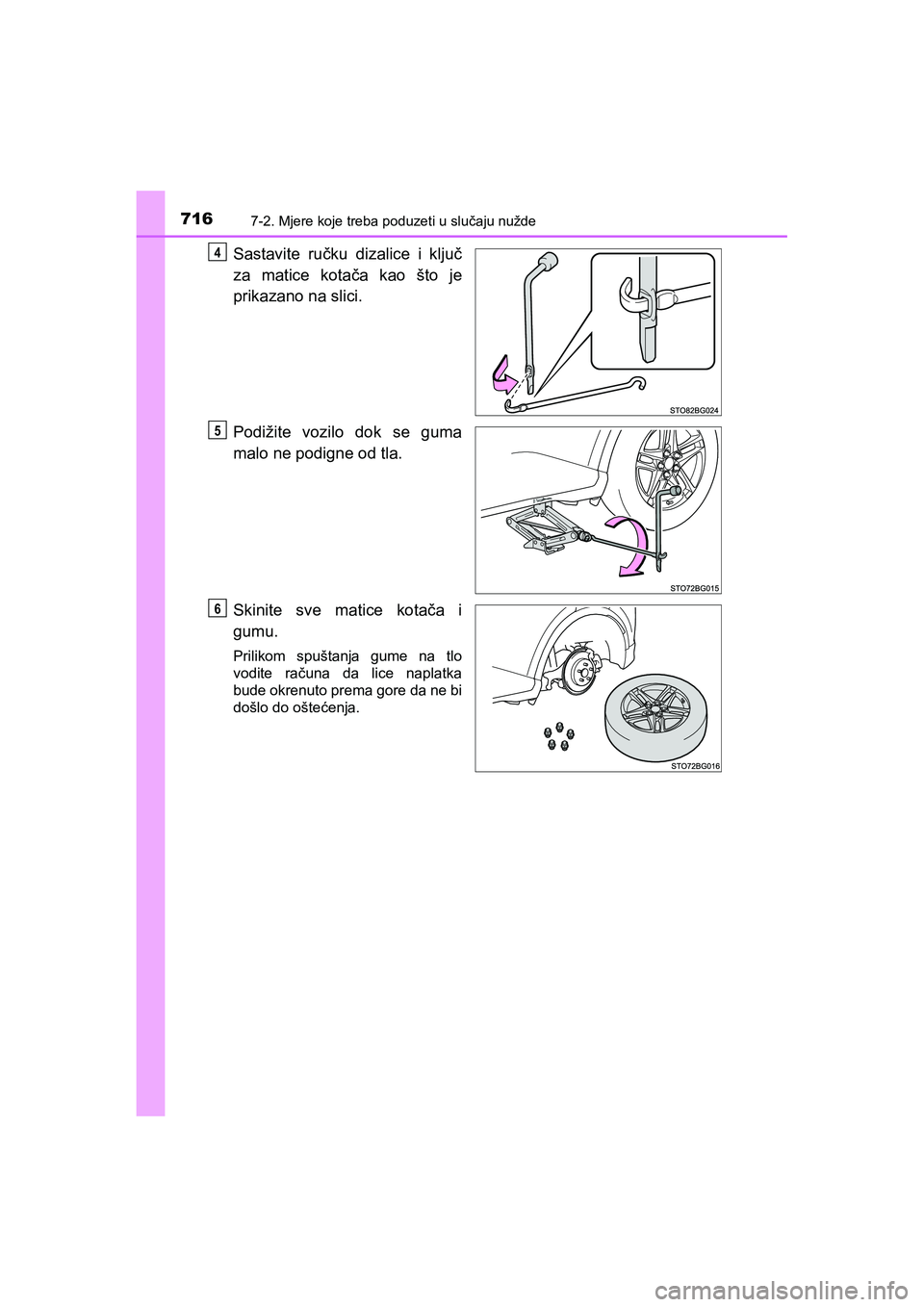

7167-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
Sastavite ručku dizalice i ključ
za matice kotača kao što je
prikazano na slici.
Podižite vozilo dok se guma
malo ne podigne od tla.
Skinite sve matice kotača i
gumu.
Prilikom spuštanja gume na tlo
vodite računa da lice naplatka
bude okrenuto prema gore da ne bi
došlo do oštećenja.
4
5
6
C-HR_HV_OM_Europe_OM10647CR.book Page 716 Saturday, November 16, 2019 5:49 PM

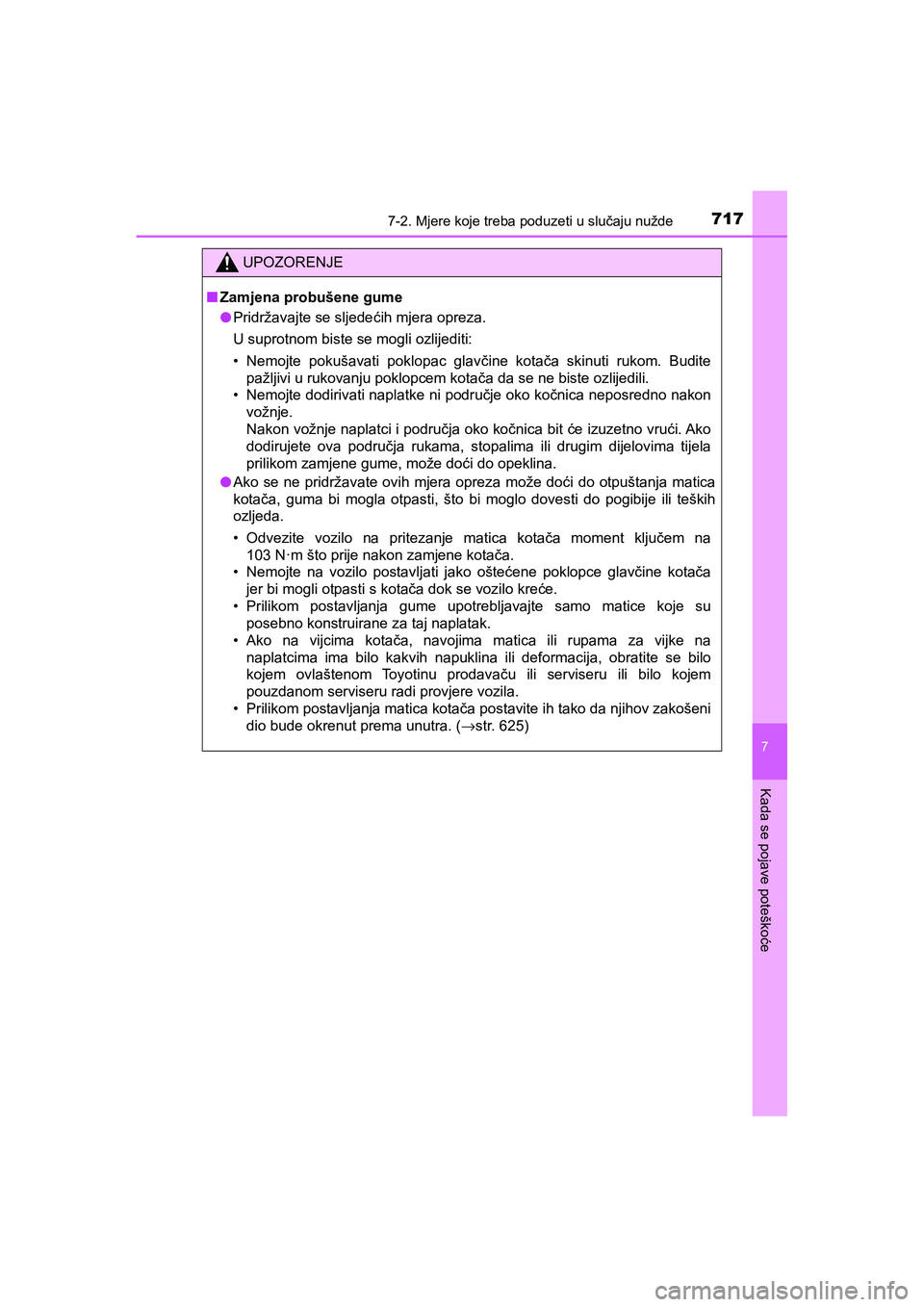

7177-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće
UPOZORENJE
■Zamjena probušene gume
●Pridržavajte se sljedećih mjera opreza.
U suprotnom biste se mogli ozlijediti:
• Nemojte pokušavati poklopac glavčine kotača skinuti rukom. Budite
pažljivi u rukovanju poklopcem kotača da se ne biste ozlijedili.
• Nemojte dodirivati naplatke ni područje oko kočnica neposredno nakon
vožnje.
Nakon vožnje naplatci i područja oko kočnica bit će izuzetno vrući. Ako
dodirujete ova područja rukama, stopalima ili drugim dijelovima tijela
prilikom zamjene gume, može doći do opeklina.
●Ako se ne pridržavate ovih mjera opreza može doći do otpuštanja matica
kotača, guma bi mogla otpasti, što bi moglo dovesti do pogibije ili teških
ozljeda.
• Odvezite vozilo na pritezanje matica kotača moment ključem na
103 N·m što prije nakon zamjene kotača.
• Nemojte na vozilo postavljati jako oštećene poklopce glavčine kotača
jer bi mogli otpasti s kotača dok se vozilo kreće.
• Prilikom postavljanja gume upotrebljavajte samo matice koje su
posebno konstruirane za taj naplatak.
• Ako na vijcima kotača, navojima matica ili rupama za vijke na
naplatcima ima bilo kakvih napuklina ili deformacija, obratite se bilo
kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere vozila.
• Prilikom postavljanja matica kotača postavite ih tako da njihov zakošeni
dio bude okrenut prema unutra. (→str. 625)
C-HR_HV_OM_Europe_OM10647CR.book Page 717 Saturday, November 16, 2019 5:49 PM

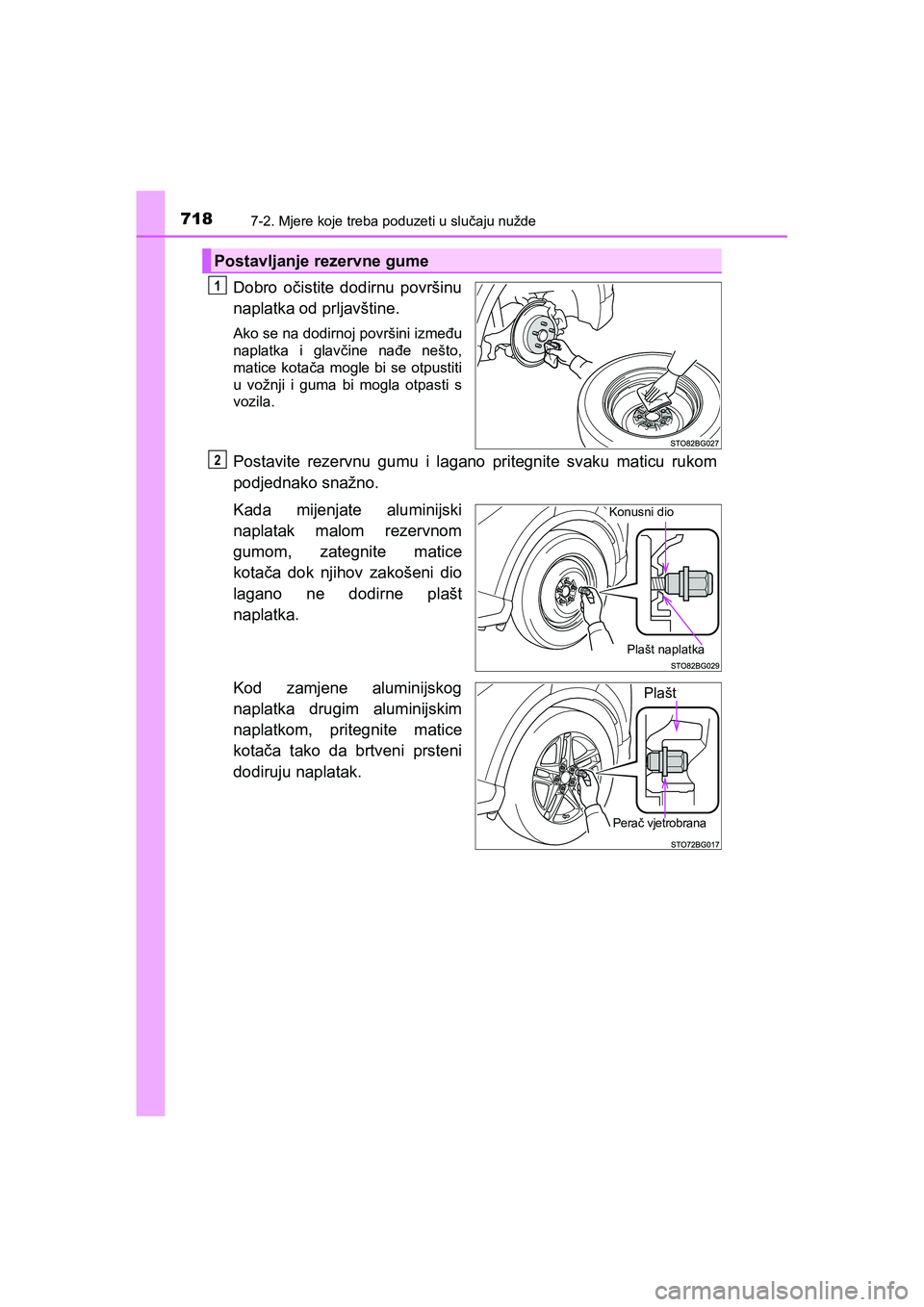

7187-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
Dobro očistite dodirnu površinu
naplatka od prljavštine.
Ako se na dodirnoj površini između
naplatka i glavčine nađe nešto,
matice kotača mogle bi se otpustiti
u vožnji i guma bi mogla otpasti s
vozila.
Postavite rezervnu gumu i lagano pritegnite svaku maticu rukom
podjednako snažno.
Kada mijenjate aluminijski
naplatak malom rezervnom
gumom, zategnite matice
kotača dok njihov zakošeni dio
lagano ne dodirne plašt
naplatka.
Kod zamjene aluminijskog
naplatka drugim aluminijskim
naplatkom, pritegnite matice
kotača tako da brtveni prsteni
dodiruju naplatak.
Postavljanje rezervne gume
1
2
Konusni dio
Plašt naplatka
Perač vjetrobrana
Plašt
C-HR_HV_OM_Europe_OM10647CR.book Page 718 Saturday, November 16, 2019 5:49 PM

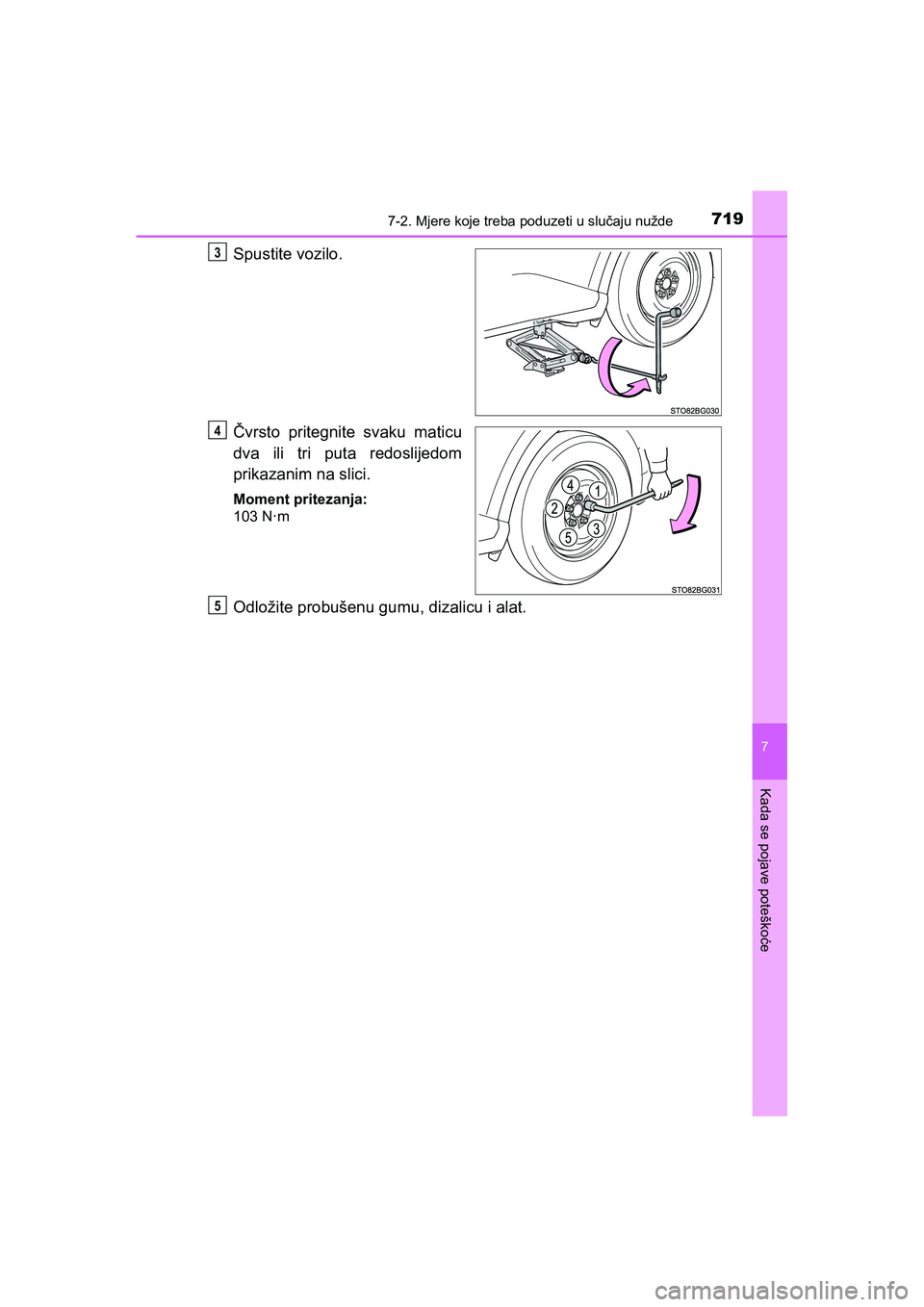

7197-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće
Spustite vozilo.
Čvrsto pritegnite svaku maticu
dva ili tri puta redoslijedom
prikazanim na slici.
Moment pritezanja:
103 N·m
Odložite probušenu gumu, dizalicu i alat.
3
4
5
C-HR_HV_OM_Europe_OM10647CR.book Page 719 Saturday, November 16, 2019 5:49 PM

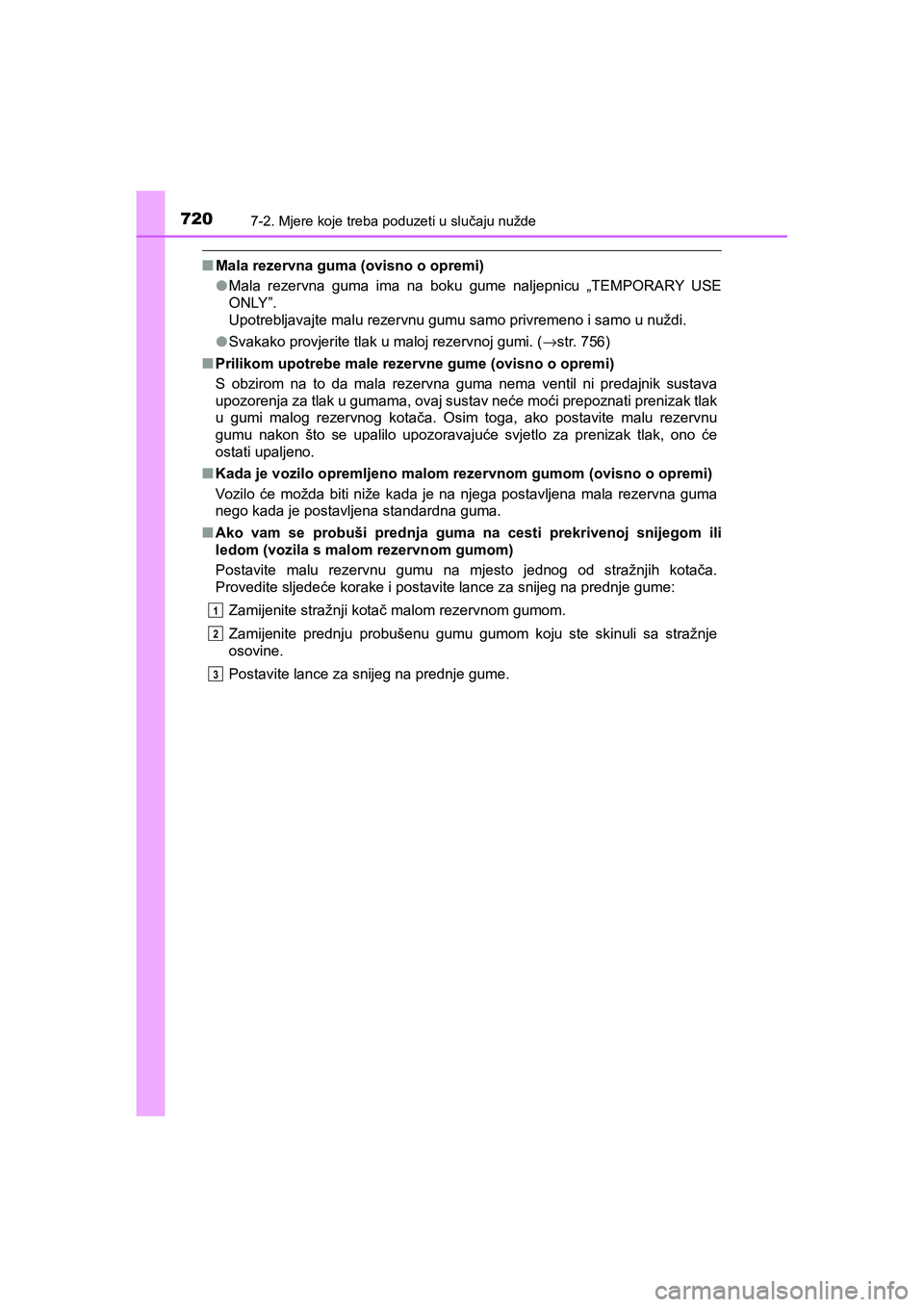

7207-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
■Mala rezervna guma (ovisno o opremi)
●Mala rezervna guma ima na boku gume naljepnicu „TEMPORARY USE
ONLY”.
Upotrebljavajte malu rezervnu gumu samo privremeno i samo u nuždi.
●Svakako provjerite tlak u maloj rezervnoj gumi. (→str. 756)
■Prilikom upotrebe male rezervne gume (ovisno o opremi)
S obzirom na to da mala rezervna guma nema ventil ni predajnik sustava
upozorenja za tlak u gumama, ovaj sustav neće moći prepoznati prenizak tlak
u gumi malog rezervnog kotača. Osim toga, ako postavite malu rezervnu
gumu nakon što se upalilo upozoravajuće svjetlo za prenizak tlak, ono će
ostati upaljeno.
■Kada je vozilo opremljeno malom rezervnom gumom (ovisno o opremi)
Vozilo će možda biti niže kada je na njega postavljena mala rezervna guma
nego kada je postavljena standardna guma.
■Ako vam se probuši prednja guma na cesti prekrivenoj snijegom ili
ledom (vozila s malom rezervnom gumom)
Postavite malu rezervnu gumu na mjesto jednog od stražnjih kotača.
Provedite sljedeće korake i postavite lance za snijeg na prednje gume:
Zamijenite stražnji kotač malom rezervnom gumom.
Zamijenite prednju probušenu gumu gumom koju ste skinuli sa stražnje
osovine.
Postavite lance za snijeg na prednje gume.
1
2
3
