7518-1. Specifikacije
C-HR_HV_OM_Europe_OM10647E
8
Specifikacije vozila

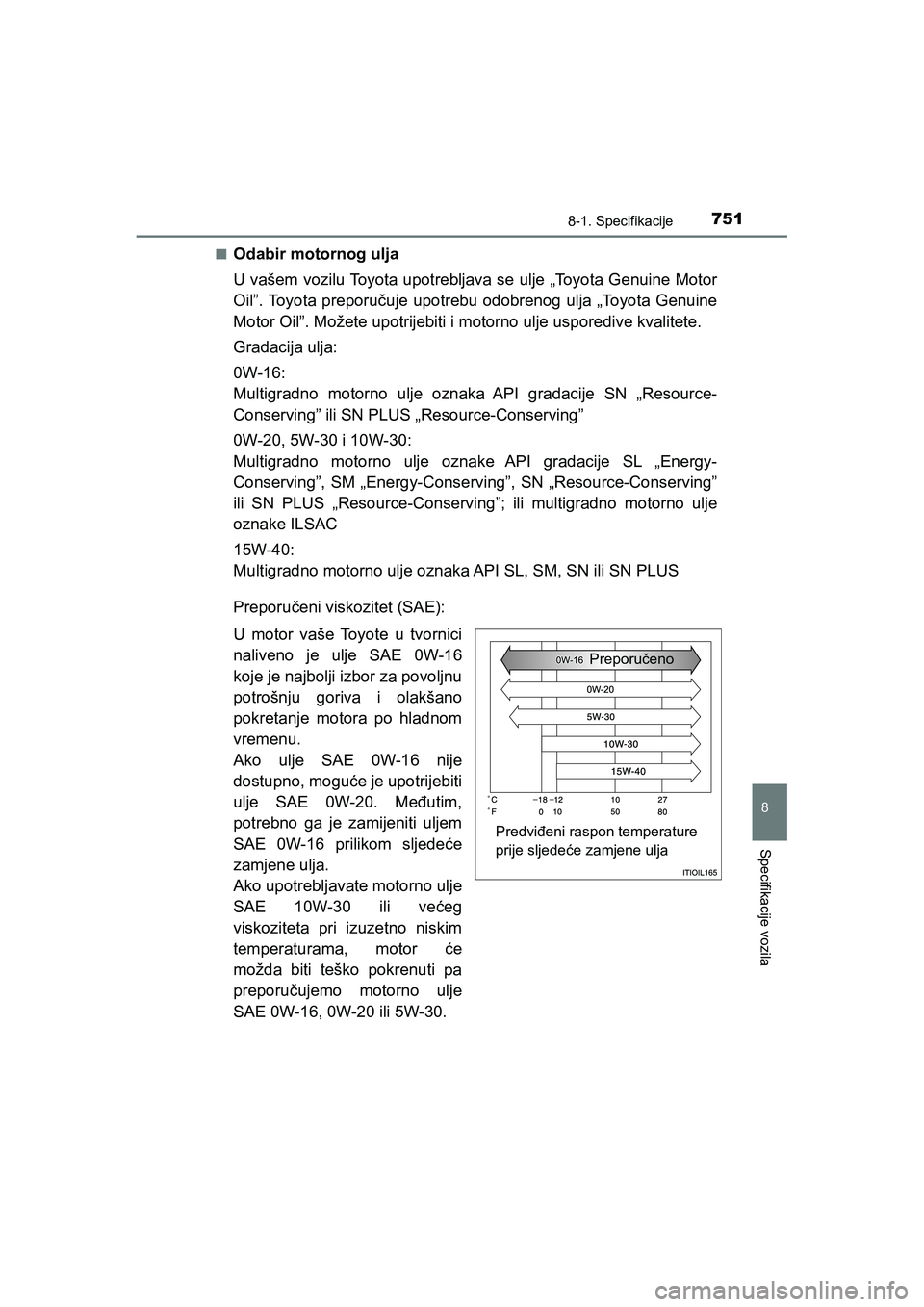

■Odabir motornog ulja
U vašem vozilu Toyota upotrebljava se ulje „Toyota Genuine Motor
Oil”. Toyota preporučuje upotrebu odobrenog ulja „Toyota Genuine
Motor Oil”. Možete upotrijebiti i motorno ulje usporedive kvalitete.
Gradacija ulja:
0W-16:
Multigradno motorno ulje oznaka API gradacije SN „Resource-
Conserving” ili SN PLUS „Resource-Conserving”
0W-20, 5W-30 i 10W-30:
Multigradno motorno ulje oznake API gradacije SL „Energy-
Conserving”, SM „Energy-Conserving”, SN „Resource-Conserving”
ili SN PLUS „Resource-Conserving”; ili multigradno motorno ulje
oznake ILSAC
15W-40:
Multigradno motorno ulje oznaka API SL, SM, SN ili SN PLUS
Preporučeni viskozitet (SAE):
U motor vaše Toyote u tvornici
naliveno je ulje SAE 0W-16
koje je najbolji izbor za povoljnu
potrošnju goriva i olakšano
pokretanje motora po hladnom
vremenu.
Ako ulje SAE 0W-16 nije
dostupno, moguće je upotrijebiti
ulje SAE 0W-20. Međutim,
potrebno ga je zamijeniti uljem
SAE 0W-16 prilikom sljedeće
zamjene ulja.
Ako upotrebljavate motorno ulje
SAE 10W-30 ili većeg
viskoziteta pri izuzetno niskim
temperaturama, motor će
možda biti teško pokrenuti pa
preporučujemo motorno ulje
SAE 0W-16, 0W-20 ili 5W-30.
Predviđeni raspon temperature
prije sljedeće zamjene uljaPreporučeno
C-HR_HV_OM_Europe_OM10647CR.book Page 751 Saturday, November 16, 2019 5:49 PM

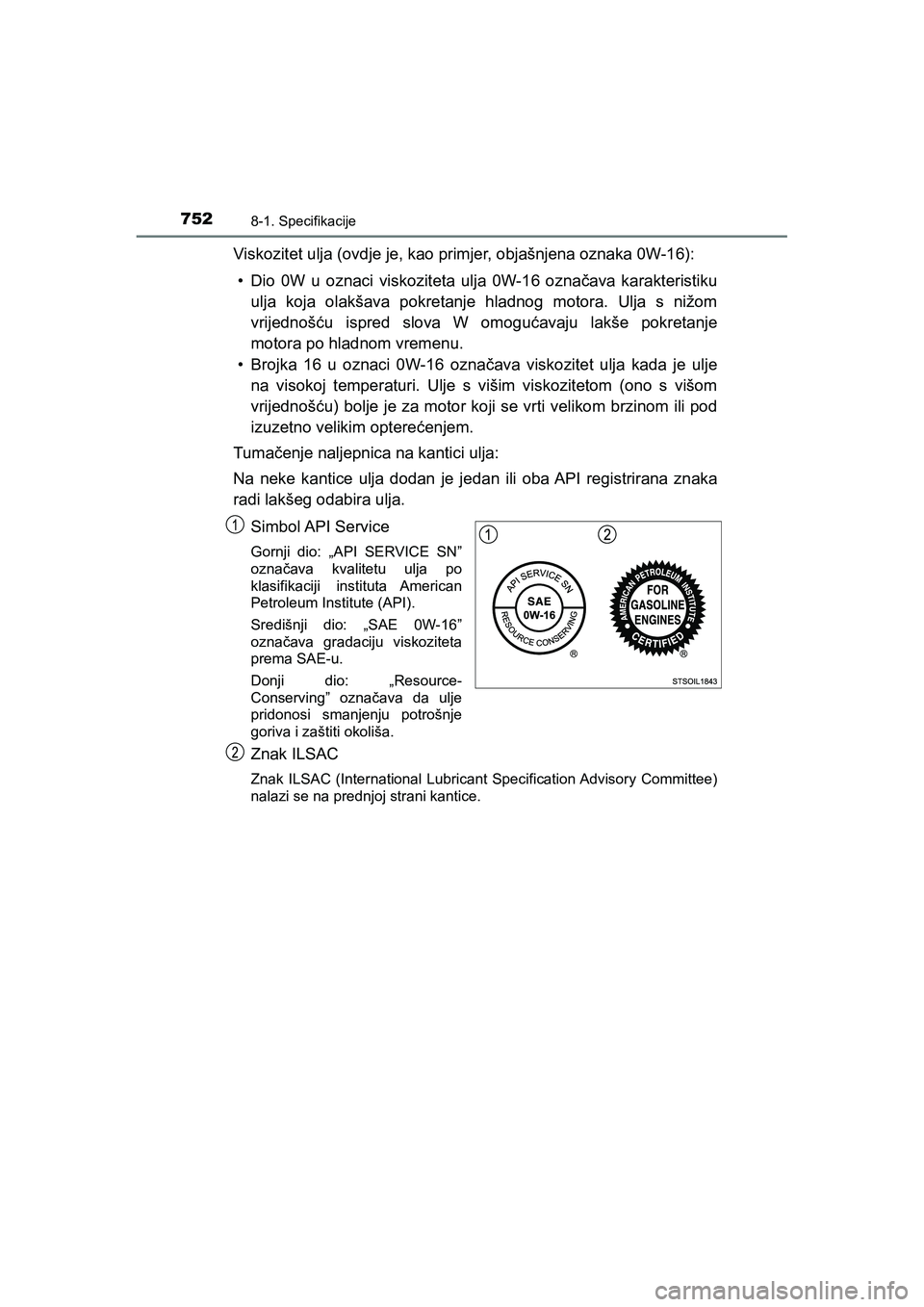

7528-1. Specifikacije
C-HR_HV_OM_Europe_OM10647E
Viskozitet ulja (ovdje je, kao primjer, objašnjena oznaka 0W-16):
• Dio 0W u oznaci viskoziteta ulja 0W-16 označava karakteristiku
ulja koja olakšava pokretanje hladnog motora. Ulja s nižom
vrijednošću ispred slova W omogućavaju lakše pokretanje
motora po hladnom vremenu.
• Brojka 16 u oznaci 0W-16 označava viskozitet ulja kada je ulje
na visokoj temperaturi. Ulje s višim viskozitetom (ono s višom
vrijednošću) bolje je za motor koji se vrti velikom brzinom ili pod
izuzetno velikim opterećenjem.
Tumačenje naljepnica na kantici ulja:
Na neke kantice ulja dodan je jedan ili oba API registrirana znaka
radi lakšeg odabira ulja.
Simbol API Service
Gornji dio: „API SERVICE SN”
označava kvalitetu ulja po
klasifikaciji instituta American
Petroleum Institute (API).
Središnji dio: „SAE 0W-16”
označava gradaciju viskoziteta
prema SAE-u.
Donji dio: „Resource-
Conserving” označava da ulje
pridonosi smanjenju potrošnje
goriva i zaštiti okoliša.
Znak ILSAC
Znak ILSAC (International Lubricant Specification Advisory Committee)
nalazi se na prednjoj strani kantice.
C-HR_HV_OM_Europe_OM10647CR.book Page 752 Saturday, November 16, 2019 5:49 PM

7538-1. Specifikacije
C-HR_HV_OM_Europe_OM10647E
8
Specifikacije vozila
*:Količina tekućine okvirna je vrijednost.
Ako je potrebna zamjena, obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili drugom pouzdanom serviseru.
Rashladni sustav
Zapre-
mnina
*
Benzinski
motor
Motor 2ZR-FXE
5,4 l
Motor M20A-FXS
5,9 l
Jedinica za
nadzor
snage
Motor 2ZR-FXE
1,4 l
Motor M20A-FXS
1,6 l
Tip rashladne tekućine
Upotrebljavajte jedno od sljedećeg:
• „Toyota Super Long Life Coolant”
•Slična rashladna tekućina visoke kvalitete
na bazi etilen glikola bez silikata, amina,
nitrita i borata s tehnologijom dugotrajnih
hibridnih organskih kiselina
Nemojte upotrebljavati samo običnu vodu.
Sustav paljenja (svjećica)
Proizvođač
Motor 2ZR-FXE
DENSO FC16HR-CY9
Motor M20A-FXS
DENSO FC16HR-Q8
Zazor elektroda
Motor 2ZR-FXE
0,9 mm
Motor M20A-FXS
0,8 mm
NAPOMENA
■Svjećice s vrhom presvučenim iridijem
Upotrijebite samo svjećice s vrhom presvučenim iridijem. Nemojte
podešavati zazor svjećica.
C-HR_HV_OM_Europe_OM10647CR.book Page 753 Saturday, November 16, 2019 5:49 PM

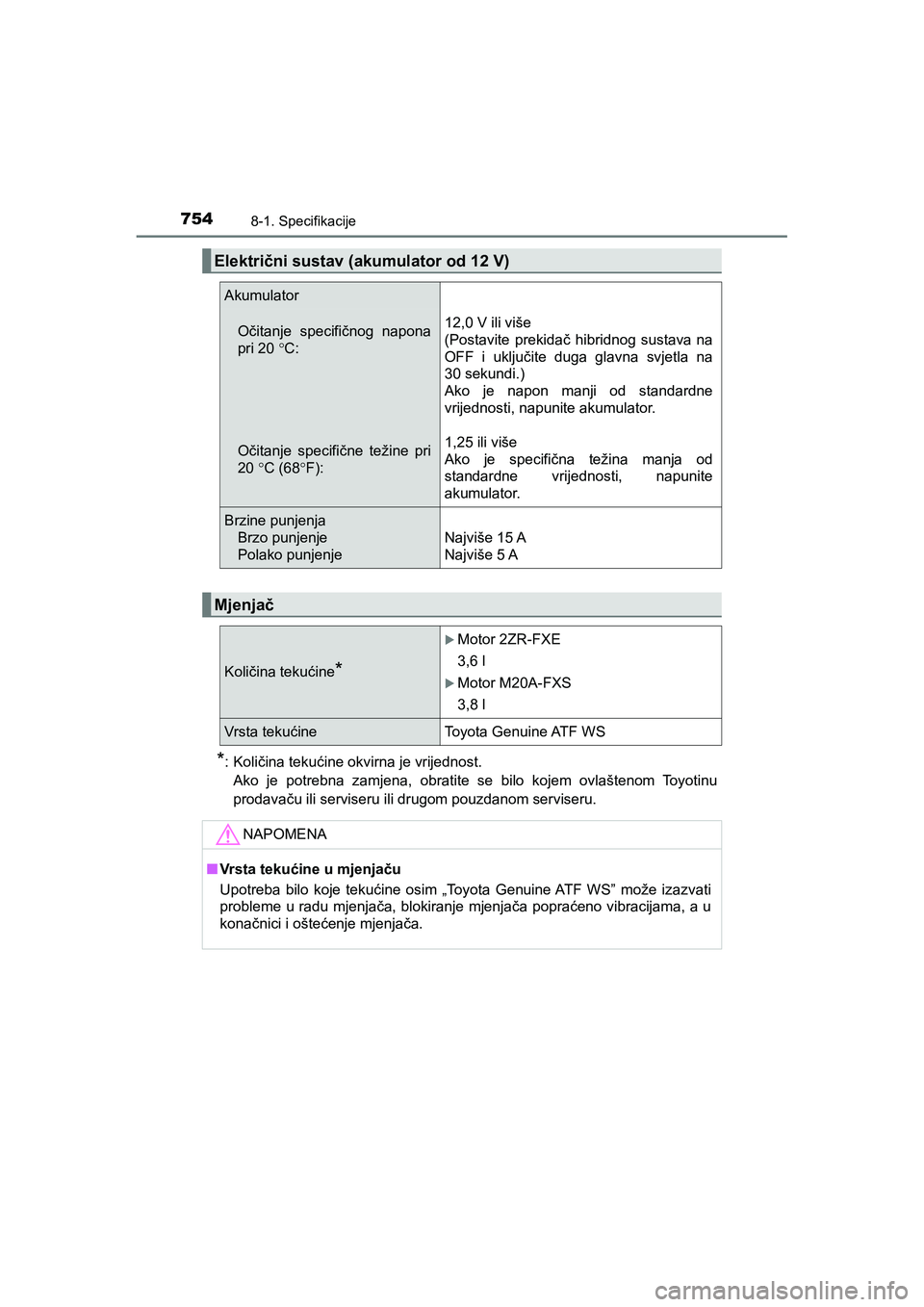

7548-1. Specifikacije
C-HR_HV_OM_Europe_OM10647E
*:Količina tekućine okvirna je vrijednost.
Ako je potrebna zamjena, obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili drugom pouzdanom serviseru.
Električni sustav (akumulator od 12 V)
Akumulator
Očitanje specifičnog napona
pri 20°C:
Očitanje specifične težine pri
20°C (68°F):12,0 V ili više
(Postavite prekidač hibridnog sustava na
OFF i uključite duga glavna svjetla na
30 sekundi.)
Ako je napon manji od standardne
vrijednosti, napunite akumulator.
1,25 ili više
Ako je specifična težina manja od
standardne vrijednosti, napunite
akumulator.
Brzine punjenja
Brzo punjenje
Polako punjenje
Najviše 15 A
Najviše 5 A
Mjenjač
Količina tekućine*
Motor 2ZR-FXE
3,6 l
Motor M20A-FXS
3,8 l
Vrsta tekućineToyota Genuine ATF WS
NAPOMENA
■Vrsta tekućine u mjenjaču
Upotreba bilo koje tekućine osim „Toyota Genuine ATF WS” može izazvati
probleme u radu mjenjača, blokiranje mjenjača popraćeno vibracijama, a u
konačnici i oštećenje mjenjača.
C-HR_HV_OM_Europe_OM10647CR.book Page 754 Saturday, November 16, 2019 5:49 PM

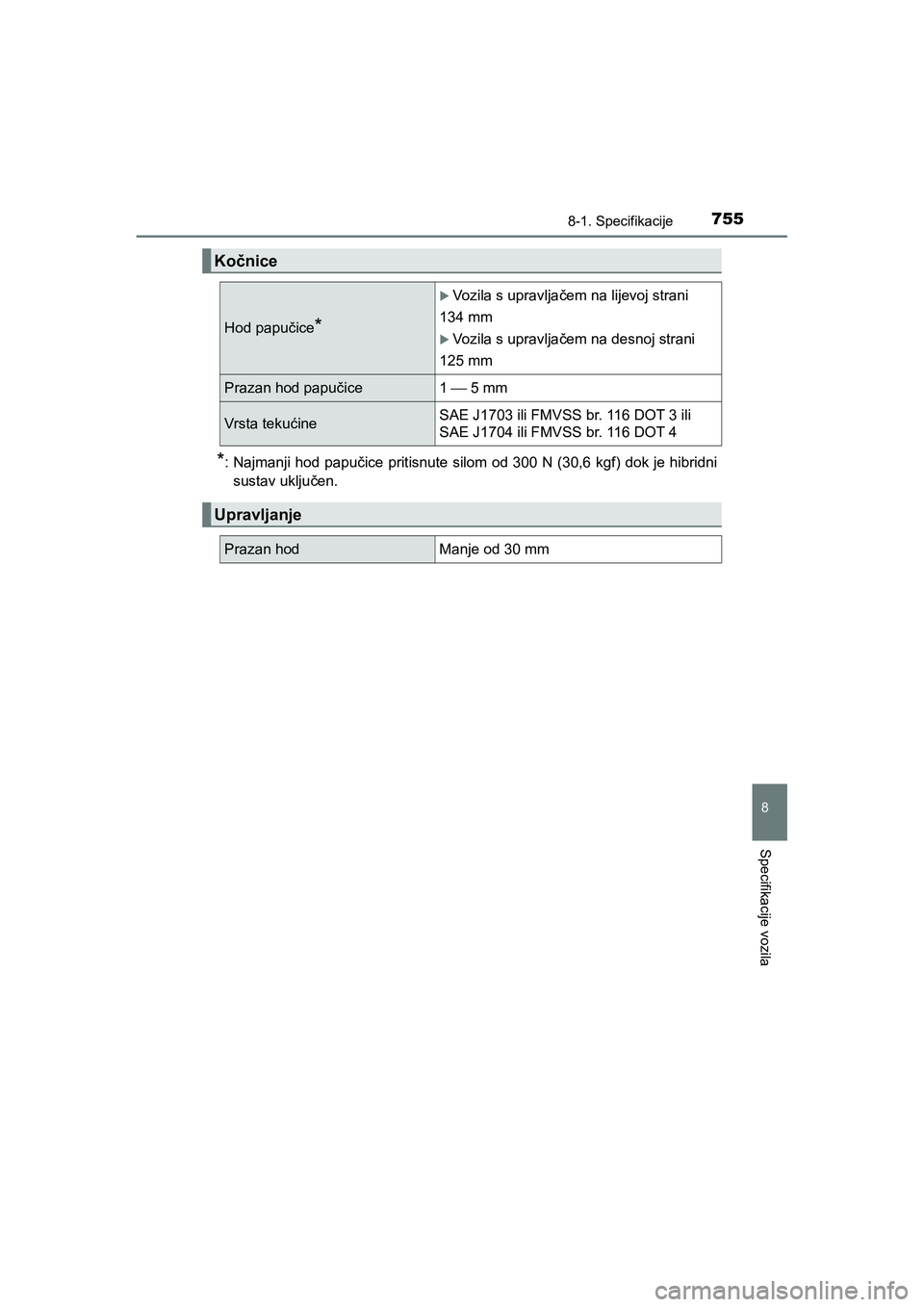

7558-1. Specifikacije
C-HR_HV_OM_Europe_OM10647E
8
Specifikacije vozila
*: Najmanji hod papučice pritisnute silom od 300 N (30,6 kgf) dok je hibridni
sustav uključen.
Kočnice
Hod papučice*
Vozila s upravljačem na lijevoj strani
134 mm
Vozila s upravljačem na desnoj strani
125 mm
Prazan hod papučice 1 ⎯ 5 mm
Vrsta tekućineSAE J1703 ili FMVSS br. 116 DOT 3 ili
SAE J1704 ili FMVSS br. 116 DOT 4
Upravljanje
Prazan hodManje od 30 mm
C-HR_HV_OM_Europe_OM10647CR.book Page 755 Saturday, November 16, 2019 5:49 PM

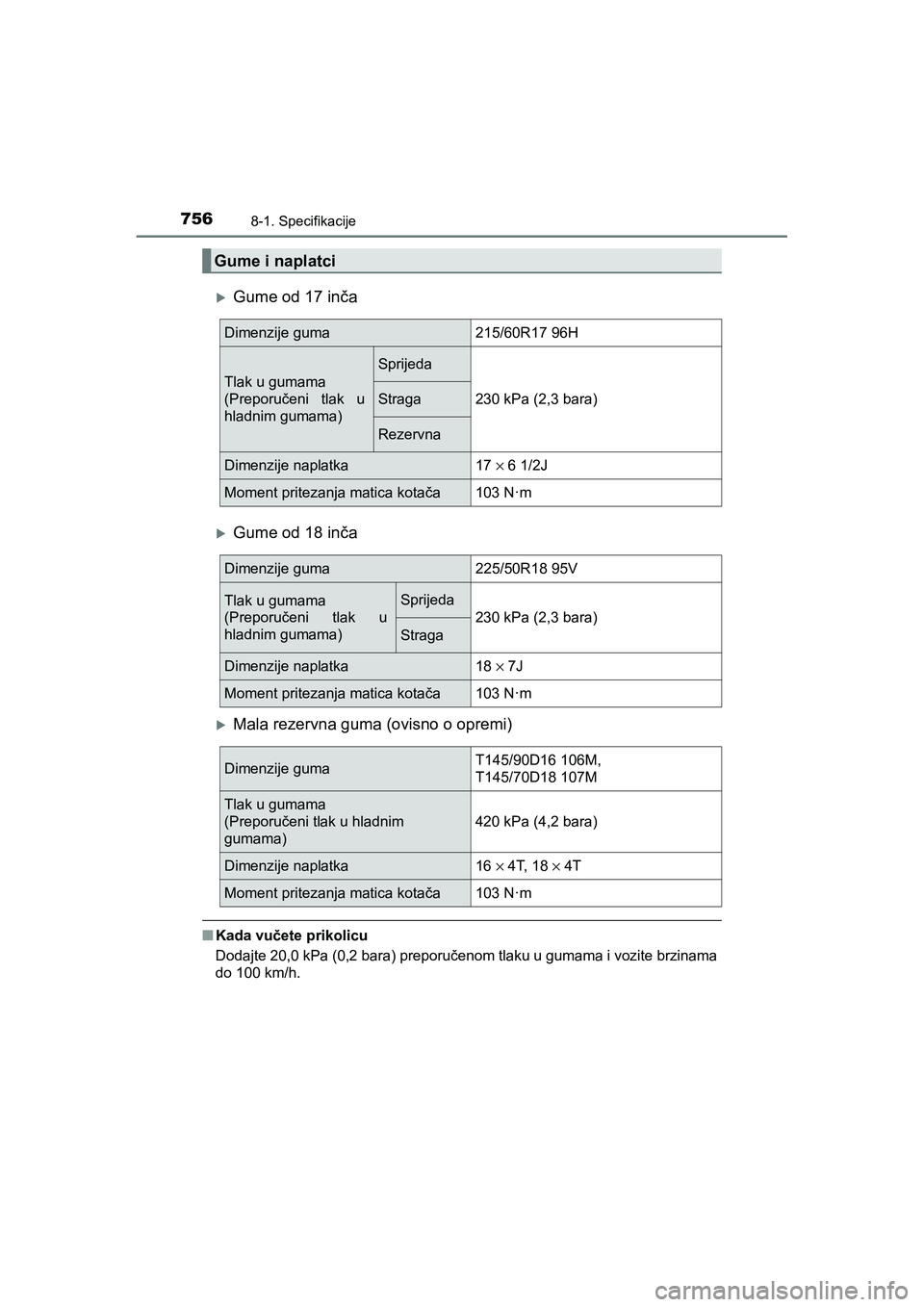

7568-1. Specifikacije
C-HR_HV_OM_Europe_OM10647E
Gume od 17 inča
Gume od 18 inča
Mala rezervna guma (ovisno o opremi)
■Kada vučete prikolicu
Dodajte 20,0 kPa (0,2 bara) preporučenom tlaku u gumama i vozite brzinama
do 100 km/h.
Gume i naplatci
Dimenzije guma215/60R17 96H
Tlak u gumama
(Preporučeni tlak u
hladnim gumama)
Sprijeda
230 kPa (2,3 bara)Straga
Rezervna
Dimenzije naplatka17 × 6 1/2J
Moment pritezanja matica kotača103 N·m
Dimenzije guma225/50R18 95V
Tlak u gumama
(Preporučeni tlak u
hladnim gumama)Sprijeda
230 kPa (2,3 bara)
Straga
Dimenzije naplatka18 × 7J
Moment pritezanja matica kotača103 N·m
Dimenzije gumaT145/90D16 106M,
T145/70D18 107M
Tlak u gumama
(Preporučeni tlak u hladnim
gumama)
420 kPa (4,2 bara)
Dimenzije naplatka16 × 4T, 18 × 4T
Moment pritezanja matica kotača103 N·m
C-HR_HV_OM_Europe_OM10647CR.book Page 756 Saturday, November 16, 2019 5:49 PM

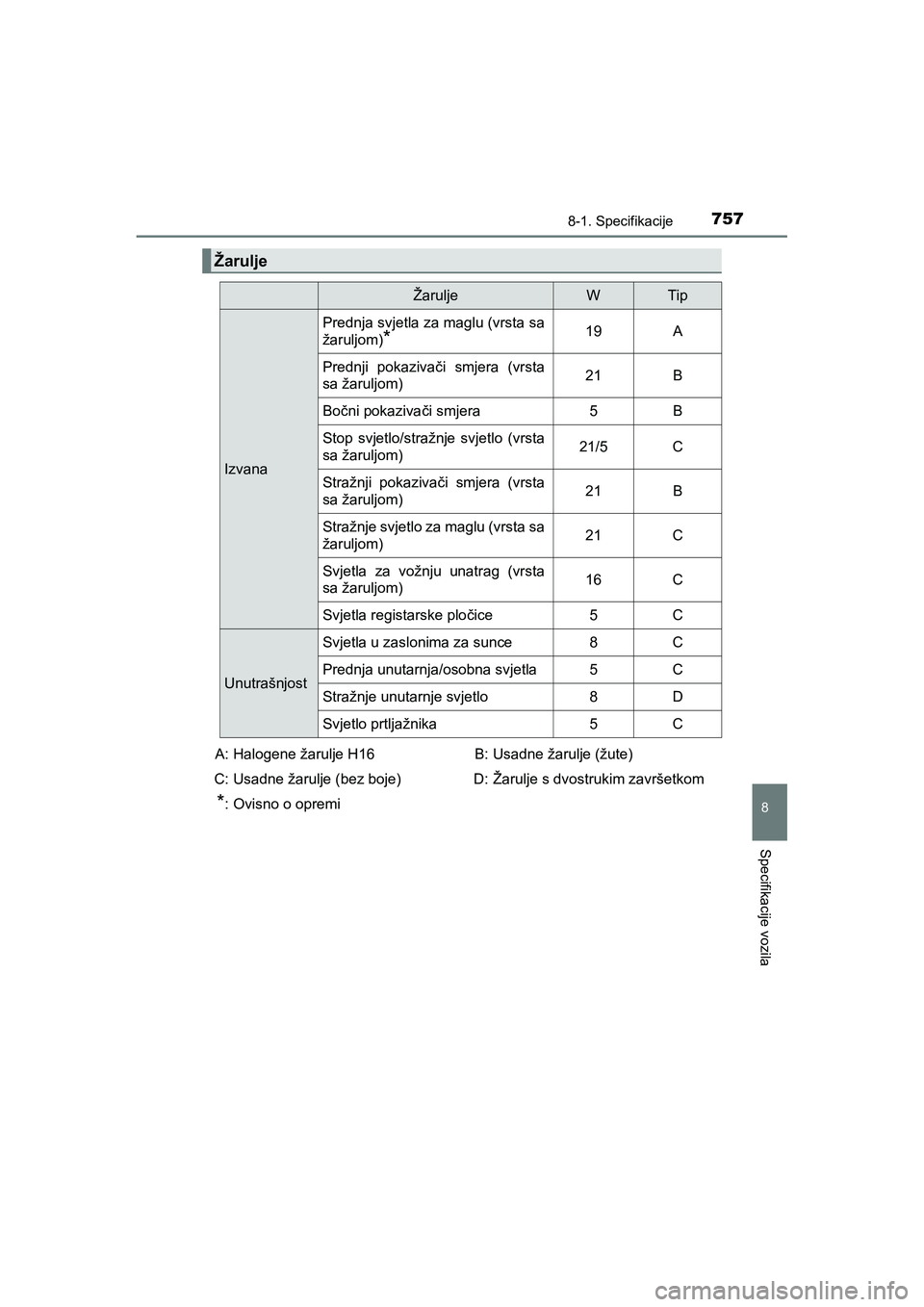

7578-1. Specifikacije
C-HR_HV_OM_Europe_OM10647E
8
Specifikacije vozila
Žarulje
ŽaruljeWTip
Izvana
Prednja svjetla za maglu (vrsta sa
žaruljom)
*19A
Prednji pokazivači smjera (vrsta
sa žaruljom)21B
Bočni pokazivači smjera5B
Stop svjetlo/stražnje svjetlo (vrsta
sa žaruljom)21/5C
Stražnji pokazivači smjera (vrsta
sa žaruljom)21B
Stražnje svjetlo za maglu (vrsta sa
žaruljom)21C
Svjetla za vožnju unatrag (vrsta
sa žaruljom)16C
Svjetla registarske pločice5C
Unutrašnjost
Svjetla u zaslonima za sunce8C
Prednja unutarnja/osobna svjetla5C
Stražnje unutarnje svjetlo8D
Svjetlo prtljažnika5C
A: Halogene žarulje H16
C: Usadne žarulje (bez boje)
*: Ovisno o opremiB: Usadne žarulje (žute)
D: Žarulje s dvostrukim završetkom
C-HR_HV_OM_Europe_OM10647CR.book Page 757 Saturday, November 16, 2019 5:49 PM

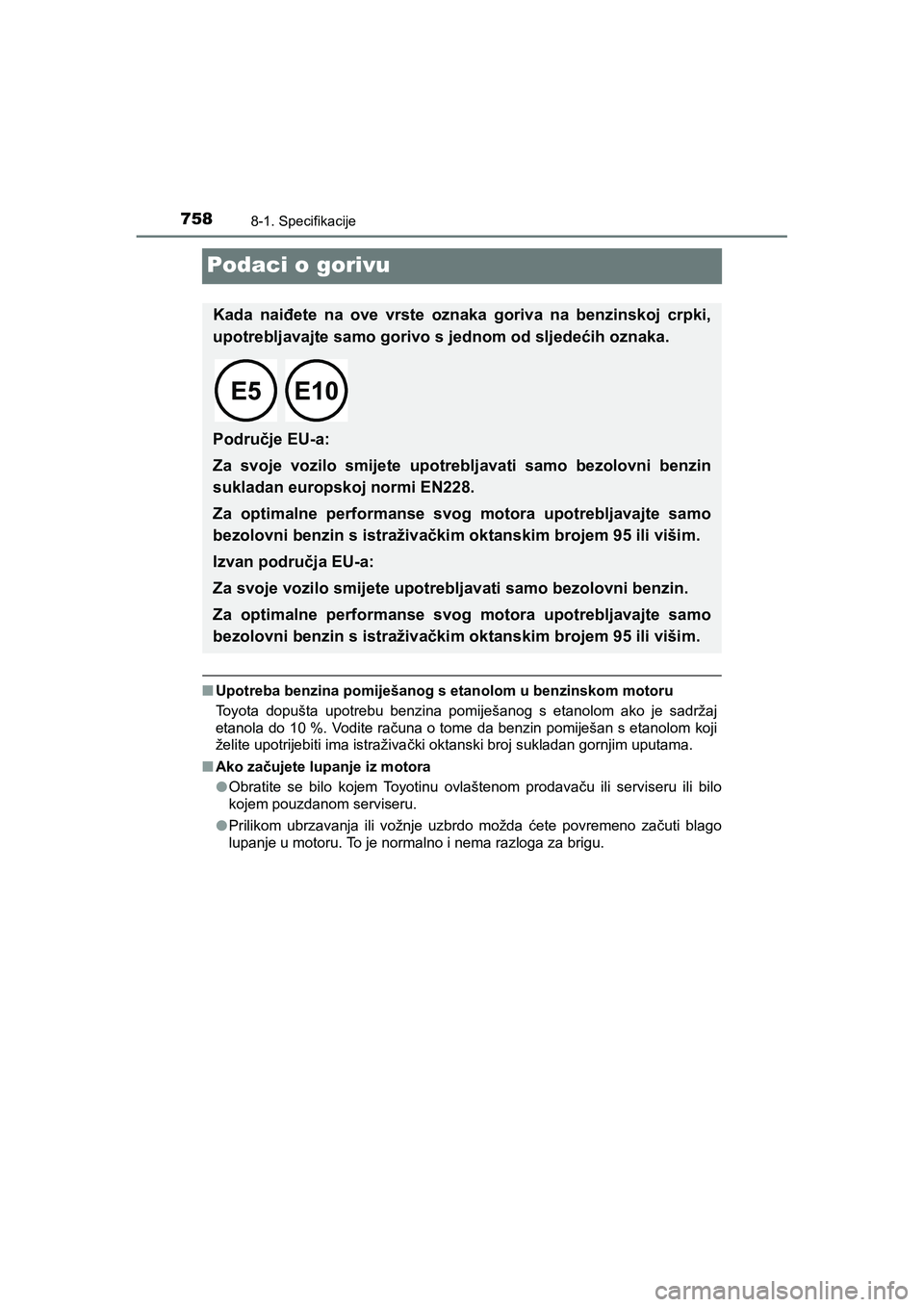

7588-1. Specifikacije
C-HR_HV_OM_Europe_OM10647E
Podaci o gorivu
■Upotreba benzina pomiješanog s etanolom u benzinskom motoru
Toyota dopušta upotrebu benzina pomiješanog s etanolom ako je sadržaj
etanola do 10 %. Vodite računa o tome da benzin pomiješan s etanolom koji
želite upotrijebiti ima istraživački oktanski broj sukladan gornjim uputama.
■Ako začujete lupanje iz motora
●Obratite se bilo kojem Toyotinu ovlaštenom prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru.
●Prilikom ubrzavanja ili vožnje uzbrdo možda ćete povremeno začuti blago
lupanje u motoru. To je normalno i nema razloga za brigu.
Kada naiđete na ove vrste oznaka goriva na benzinskoj crpki,
upotrebljavajte samo gorivo s jednom od sljedećih oznaka.

Područje EU-a:
Za svoje vozilo smijete upotrebljavati samo bezolovni benzin
sukladan europskoj normi EN228.
Za optimalne performanse svog motora upotrebljavajte samo
bezolovni benzin s istraživačkim oktanskim brojem 95 ili višim.
Izvan područja EU-a:
Za svoje vozilo smijete upotrebljavati samo bezolovni benzin.
Za optimalne performanse svog motora upotrebljavajte samo
bezolovni benzin s istraživačkim oktanskim brojem 95 ili višim.
C-HR_HV_OM_Europe_OM10647CR.book Page 758 Saturday, November 16, 2019 5:49 PM

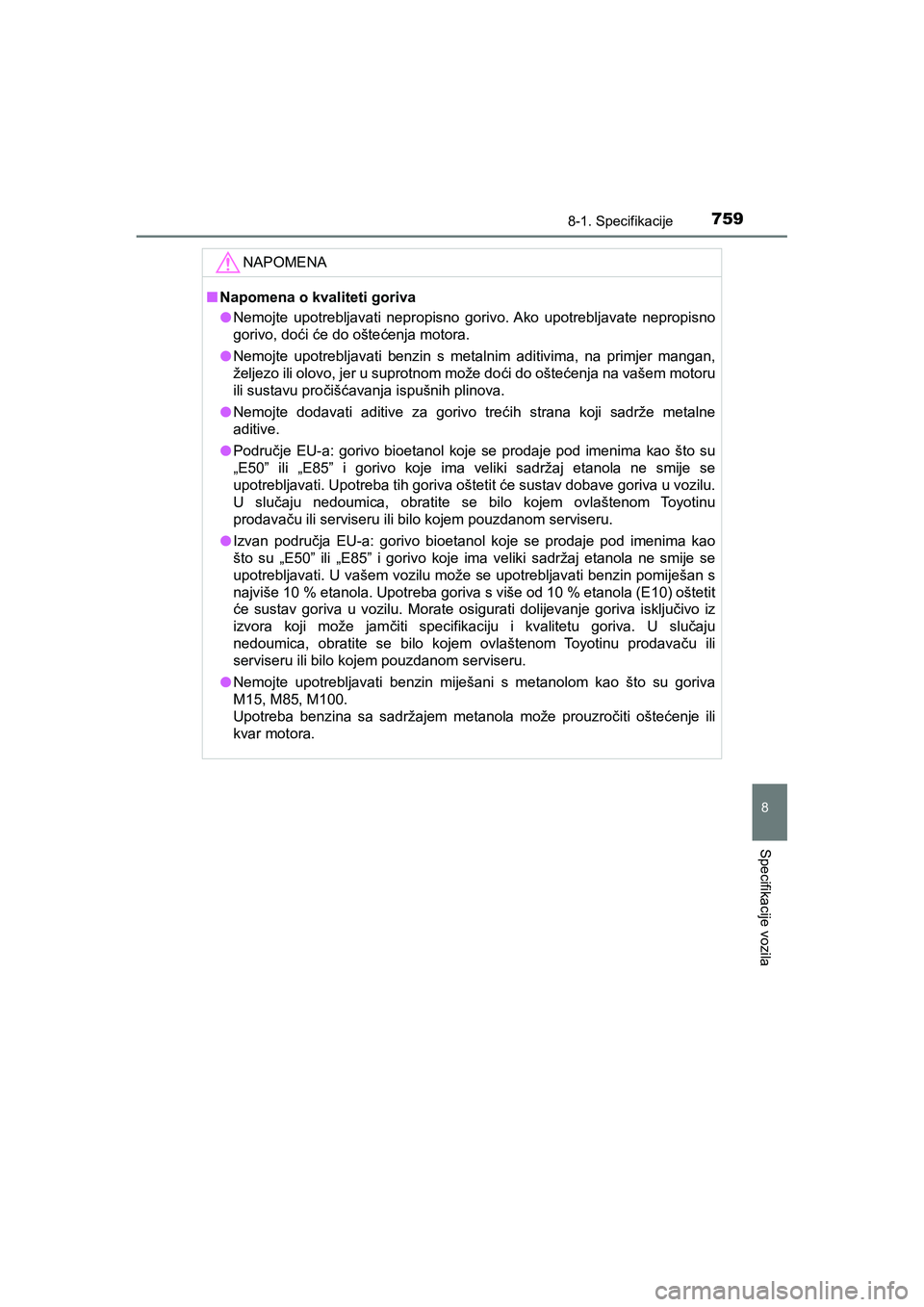

7598-1. Specifikacije
C-HR_HV_OM_Europe_OM10647E
8
Specifikacije vozila
NAPOMENA
■Napomena o kvaliteti goriva
●Nemojte upotrebljavati nepropisno gorivo. Ako upotrebljavate nepropisno
gorivo, doći će do oštećenja motora.
●Nemojte upotrebljavati benzin s metalnim aditivima, na primjer mangan,
željezo ili olovo, jer u suprotnom može doći do oštećenja na vašem motoru
ili sustavu pročišćavanja ispušnih plinova.
●Nemojte dodavati aditive za gorivo trećih strana koji sadrže metalne
aditive.
●Područje EU-a: gorivo bioetanol koje se prodaje pod imenima kao što su
„E50” ili „E85” i gorivo koje ima veliki sadržaj etanola ne smije se
upotrebljavati. Upotreba tih goriva oštetit će sustav dobave goriva u vozilu.
U slučaju nedoumica, obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem pouzdanom serviseru.
●Izvan područja EU-a: gorivo bioetanol koje se prodaje pod imenima kao
što su „E50” ili „E85” i gorivo koje ima veliki sadržaj etanola ne smije se
upotrebljavati. U vašem vozilu može se upotrebljavati benzin pomiješan s
najviše 10 % etanola. Upotreba goriva s više od 10 % etanola (E10) oštetit
će sustav goriva u vozilu. Morate osigurati dolijevanje goriva isključivo iz
izvora koji može jamčiti specifikaciju i kvalitetu goriva. U slučaju
nedoumica, obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom serviseru.
●Nemojte upotrebljavati benzin miješani s metanolom kao što su goriva
M15, M85, M100.
Upotreba benzina sa sadržajem metanola može prouzročiti oštećenje ili
kvar motora.
C-HR_HV_OM_Europe_OM10647CR.book Page 759 Saturday, November 16, 2019 5:49 PM

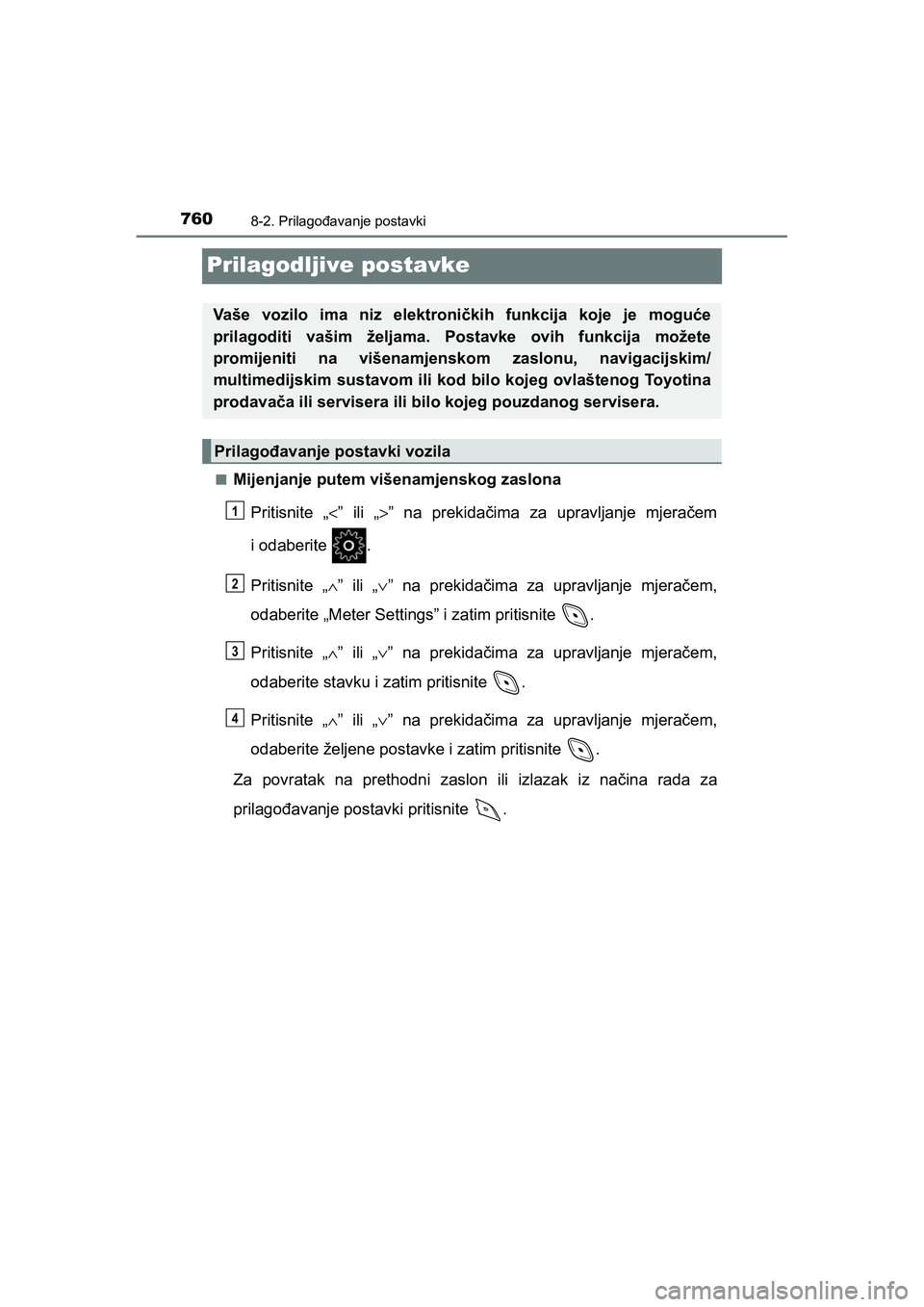

7608-2. Prilagođavanje postavki
C-HR_HV_OM_Europe_OM10647E
Prilagodljive postavke
■Mijenjanje putem višenamjenskog zaslona
Pritisnite „<” ili „>” na prekidačima za upravljanje mjeračem
i odaberite .
Pritisnite „∧” ili „∨” na prekidačima za upravljanje mjeračem,
odaberite „Meter Settings” i zatim pritisnite .
Pritisnite „∧” ili „∨” na prekidačima za upravljanje mjeračem,
odaberite stavku i zatim pritisnite .
Pritisnite „∧” ili „∨” na prekidačima za upravljanje mjeračem,
odaberite željene postavke i zatim pritisnite .
Za povratak na prethodni zaslon ili izlazak iz načina rada za
prilagođavanje postavki pritisnite .
Vaše vozilo ima niz elektroničkih funkcija koje je moguće
prilagoditi vašim željama. Postavke ovih funkcija možete
promijeniti na višenamjenskom zaslonu, navigacijskim/
multimedijskim sustavom ili kod bilo kojeg ovlaštenog Toyotina
prodavača ili servisera ili bilo kojeg pouzdanog servisera.
Prilagođavanje postavki vozila
1
2
3
4
