TOYOTA C-HR 2020 Upute Za Rukovanje (in Croatian)

7217-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće

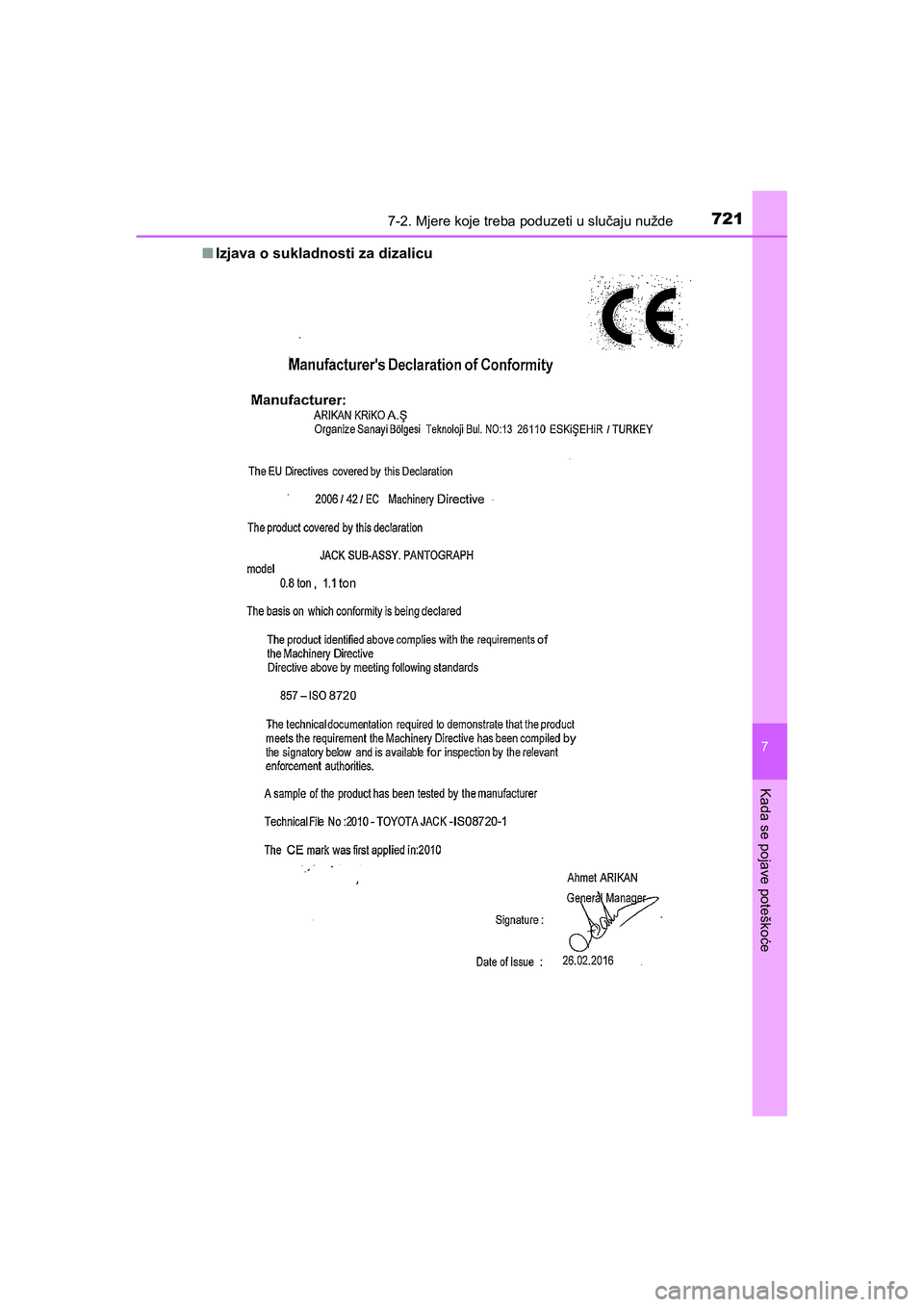

■Izjava o sukladnosti za dizalicu
C-HR_HV_OM_Europe_OM10647CR.book Page 721 Saturday, November 16, 2019 5:49 PM

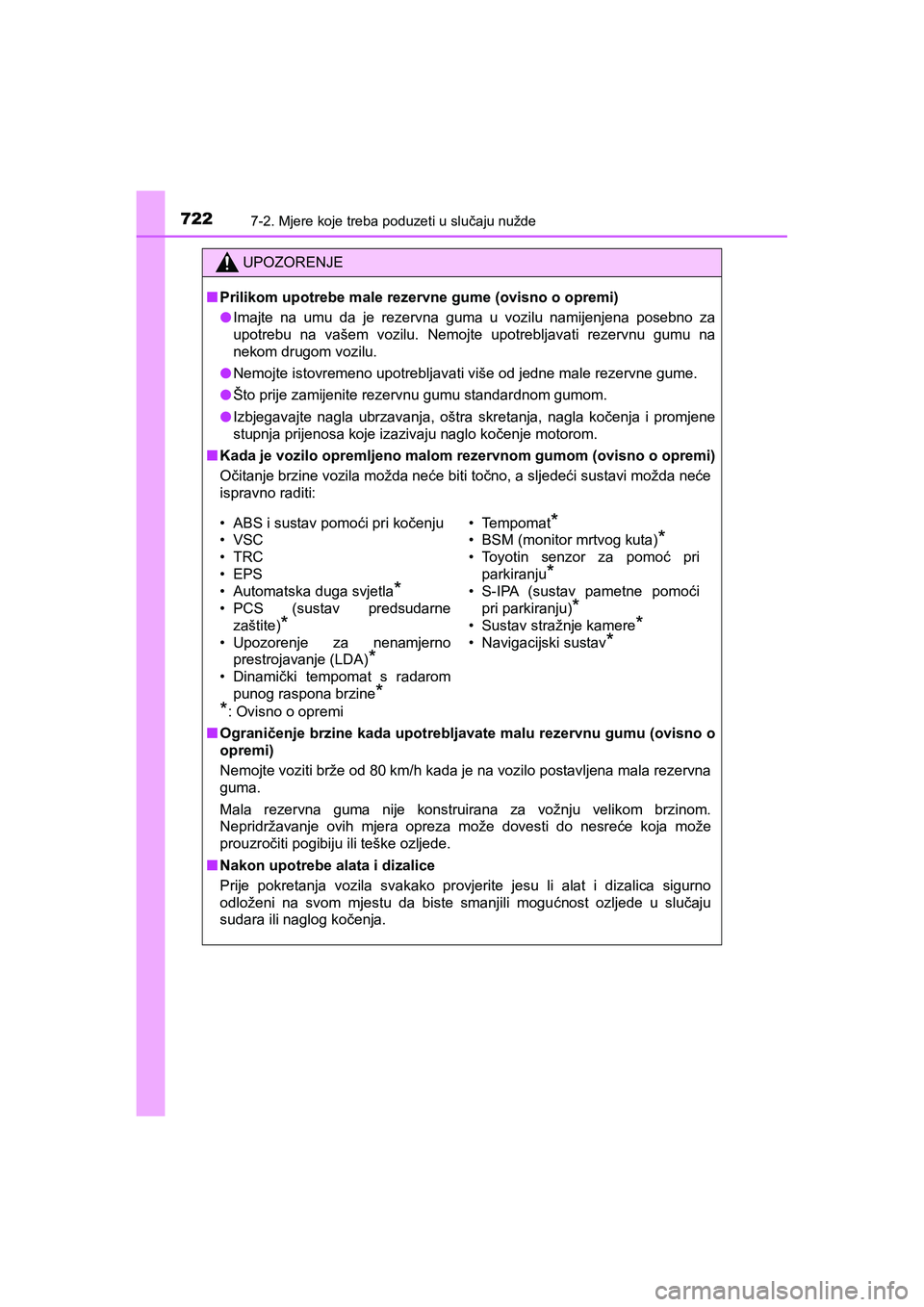

7227-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
UPOZORENJE
■Prilikom upotrebe male rezervne gume (ovisno o opremi)
●Imajte na umu da je rezervna guma u vozilu namijenjena posebno za
upotrebu na vašem vozilu. Nemojte upotrebljavati rezervnu gumu na
nekom drugom vozilu.
●Nemojte istovremeno upotrebljavati više od jedne male rezervne gume.
●Što prije zamijenite rezervnu gumu standardnom gumom.
●Izbjegavajte nagla ubrzavanja, oštra skretanja, nagla kočenja i promjene
stupnja prijenosa koje izazivaju naglo kočenje motorom.
■Kada je vozilo opremljeno malom rezervnom gumom (ovisno o opremi)
Očitanje brzine vozila možda neće biti točno, a sljedeći sustavi možda neće
ispravno raditi:
*: Ovisno o opremi
■Ograničenje brzine kada upotrebljavate malu rezervnu gumu (ovisno o
opremi)
Nemojte voziti brže od 80 km/h kada je na vozilo postavljena mala rezervna
guma.
Mala rezervna guma nije konstruirana za vožnju velikom brzinom.
Nepridržavanje ovih mjera opreza može dovesti do nesreće koja može
prouzročiti pogibiju ili teške ozljede.
■Nakon upotrebe alata i dizalice
Prije pokretanja vozila svakako provjerite jesu li alat i dizalica sigurno
odloženi na svom mjestu da biste smanjili mogućnost ozljede u slučaju
sudara ili naglog kočenja.
• ABS i sustav pomoći pri kočenju
•VSC
•TRC
•EPS
• Automatska duga svjetla
*
• PCS (sustav predsudarne
zaštite)
*
• Upozorenje za nenamjerno
prestrojavanje (LDA)
*
•Dinamički tempomat s radarom
punog raspona brzine
*
• Tempomat*
• BSM (monitor mrtvog kuta)*
• Toyotin senzor za pomoć pri
parkiranju
*
• S-IPA (sustav pametne pomoći
pri parkiranju)
*
• Sustav stražnje kamere*
• Navigacijski sustav*
C-HR_HV_OM_Europe_OM10647CR.book Page 722 Saturday, November 16, 2019 5:49 PM

7237-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće

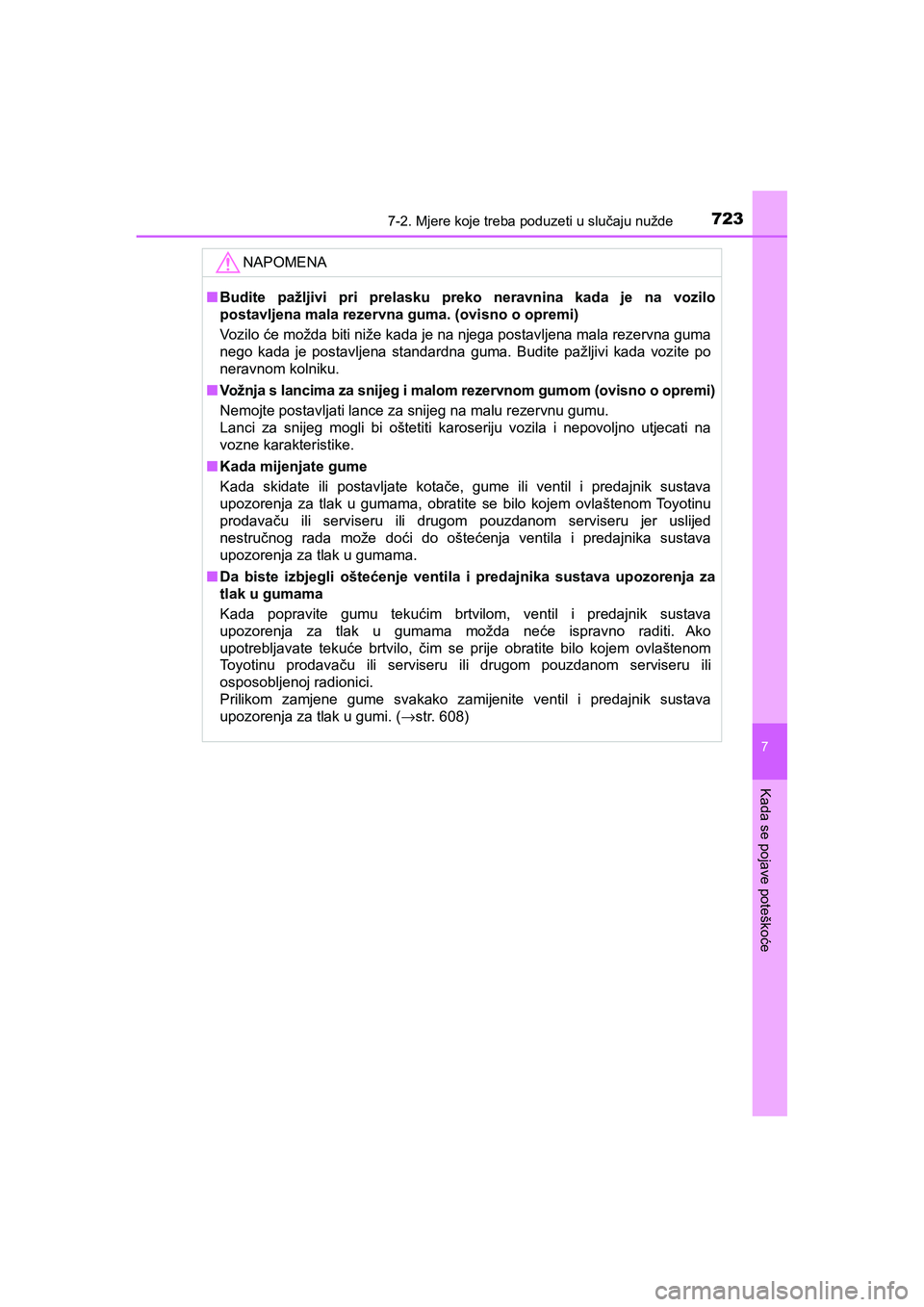

NAPOMENA
■Budite pažljivi pri prelasku preko neravnina kada je na vozilo
postavljena mala rezervna guma. (ovisno o opremi)
Vozilo će možda biti niže kada je na njega postavljena mala rezervna guma
nego kada je postavljena standardna guma. Budite pažljivi kada vozite po
neravnom kolniku.
■Vožnja s lancima za snijeg i malom rezervnom gumom (ovisno o opremi)
Nemojte postavljati lance za snijeg na malu rezervnu gumu.
Lanci za snijeg mogli bi oštetiti karoseriju vozila i nepovoljno utjecati na
vozne karakteristike.
■Kada mijenjate gume
Kada skidate ili postavljate kotače, gume ili ventil i predajnik sustava
upozorenja za tlak u gumama, obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili drugom pouzdanom serviseru jer uslijed
nestručnog rada može doći do oštećenja ventila i predajnika sustava
upozorenja za tlak u gumama.
■Da biste izbjegli oštećenje ventila i predajnika sustava upozorenja za
tlak u gumama
Kada popravite gumu tekućim brtvilom, ventil i predajnik sustava
upozorenja za tlak u gumama možda neće ispravno raditi. Ako
upotrebljavate tekuće brtvilo, čim se prije obratite bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili drugom pouzdanom serviseru ili
osposobljenoj radionici.
Prilikom zamjene gume svakako zamijenite ventil i predajnik sustava
upozorenja za tlak u gumi. (→str. 608)
C-HR_HV_OM_Europe_OM10647CR.book Page 723 Saturday, November 16, 2019 5:49 PM

7247-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E

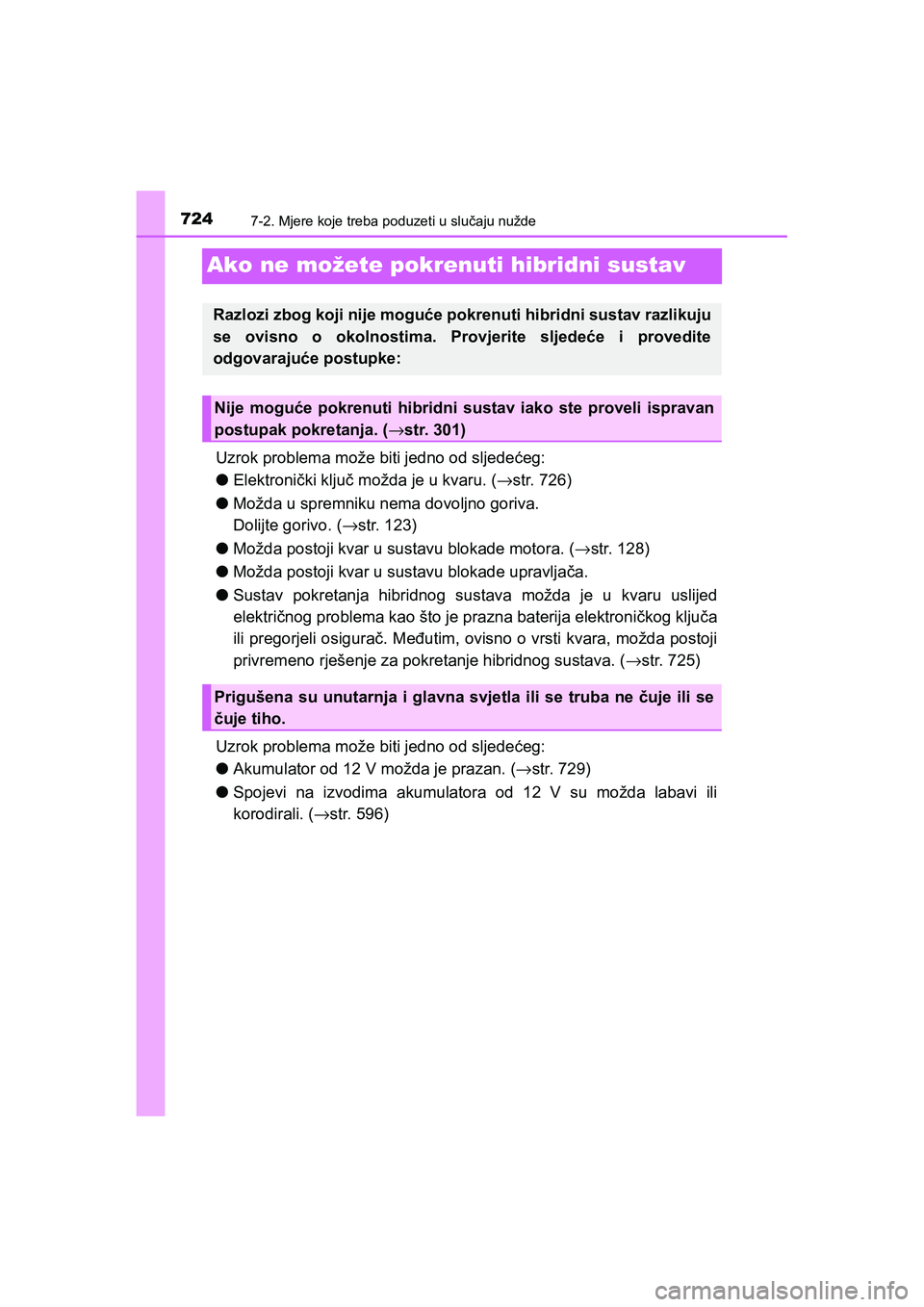

Ako ne možete pokrenuti hibridni sustav
Uzrok problema može biti jedno od sljedećeg:
●Elektronički ključ možda je u kvaru. (→str. 726)
●Možda u spremniku nema dovoljno goriva.
Dolijte gorivo. (→str. 123)
●Možda postoji kvar u sustavu blokade motora. (→str. 128)
●Možda postoji kvar u sustavu blokade upravljača.
●Sustav pokretanja hibridnog sustava možda je u kvaru uslijed
električnog problema kao što je prazna baterija elektroničkog ključa
ili pregorjeli osigurač. Međutim, ovisno o vrsti kvara, možda postoji
privremeno rješenje za pokretanje hibridnog sustava. (→str. 725)
Uzrok problema može biti jedno od sljedećeg:
●Akumulator od 12 V možda je prazan. (→str. 729)
●Spojevi na izvodima akumulatora od 12 V su možda labavi ili
korodirali. (→str. 596)
Razlozi zbog koji nije moguće pokrenuti hibridni sustav razlikuju
se ovisno o okolnostima. Provjerite sljedeće i provedite
odgovarajuće postupke:
Nije moguće pokrenuti hibridni sustav iako ste proveli ispravan
postupak pokretanja. (→str. 301)
Prigušena su unutarnja i glavna svjetla ili se truba ne čuje ili se
čuje tiho.
C-HR_HV_OM_Europe_OM10647CR.book Page 724 Saturday, November 16, 2019 5:49 PM

7257-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće

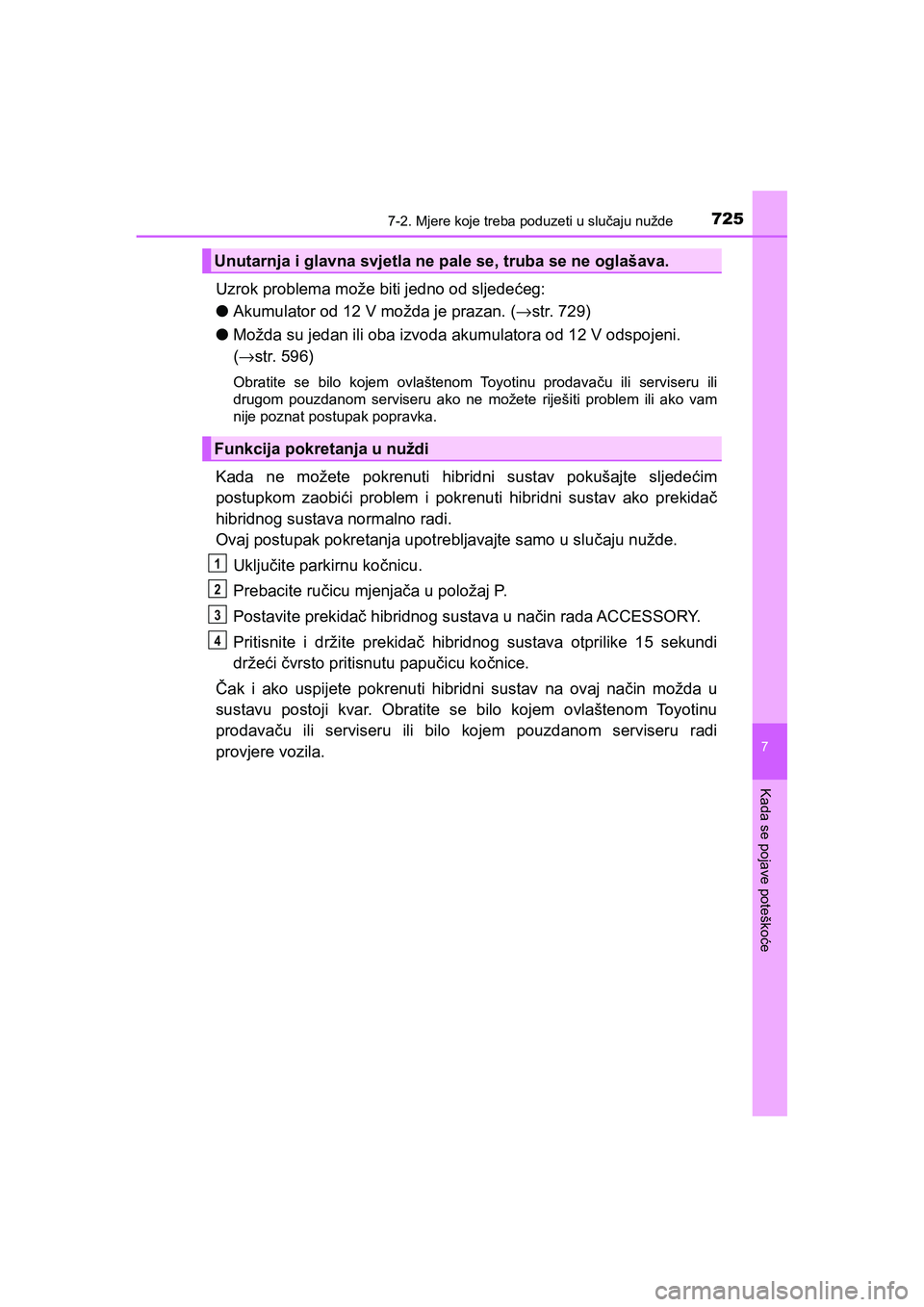

Uzrok problema može biti jedno od sljedećeg:
●Akumulator od 12 V možda je prazan. (→str. 729)
●Možda su jedan ili oba izvoda akumulatora od 12 V odspojeni.
(→str. 596)
Obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili
drugom pouzdanom serviseru ako ne možete riješiti problem ili ako vam
nije poznat postupak popravka.
Kada ne možete pokrenuti hibridni sustav pokušajte sljedećim
postupkom zaobići problem i pokrenuti hibridni sustav ako prekidač
hibridnog sustava normalno radi.
Ovaj postupak pokretanja upotrebljavajte samo u slučaju nužde.
Uključite parkirnu kočnicu.
Prebacite ručicu mjenjača u položaj P.
Postavite prekidač hibridnog sustava u način rada ACCESSORY.
Pritisnite i držite prekidač hibridnog sustava otprilike 15 sekundi
držeći čvrsto pritisnutu papučicu kočnice.
Čak i ako uspijete pokrenuti hibridni sustav na ovaj način možda u
sustavu postoji kvar. Obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem pouzdanom serviseru radi
provjere vozila.
Unutarnja i glavna svjetla ne pale se, truba se ne oglašava.
Funkcija pokretanja u nuždi
1
2
3
4
C-HR_HV_OM_Europe_OM10647CR.book Page 725 Saturday, November 16, 2019 5:49 PM

7267-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E

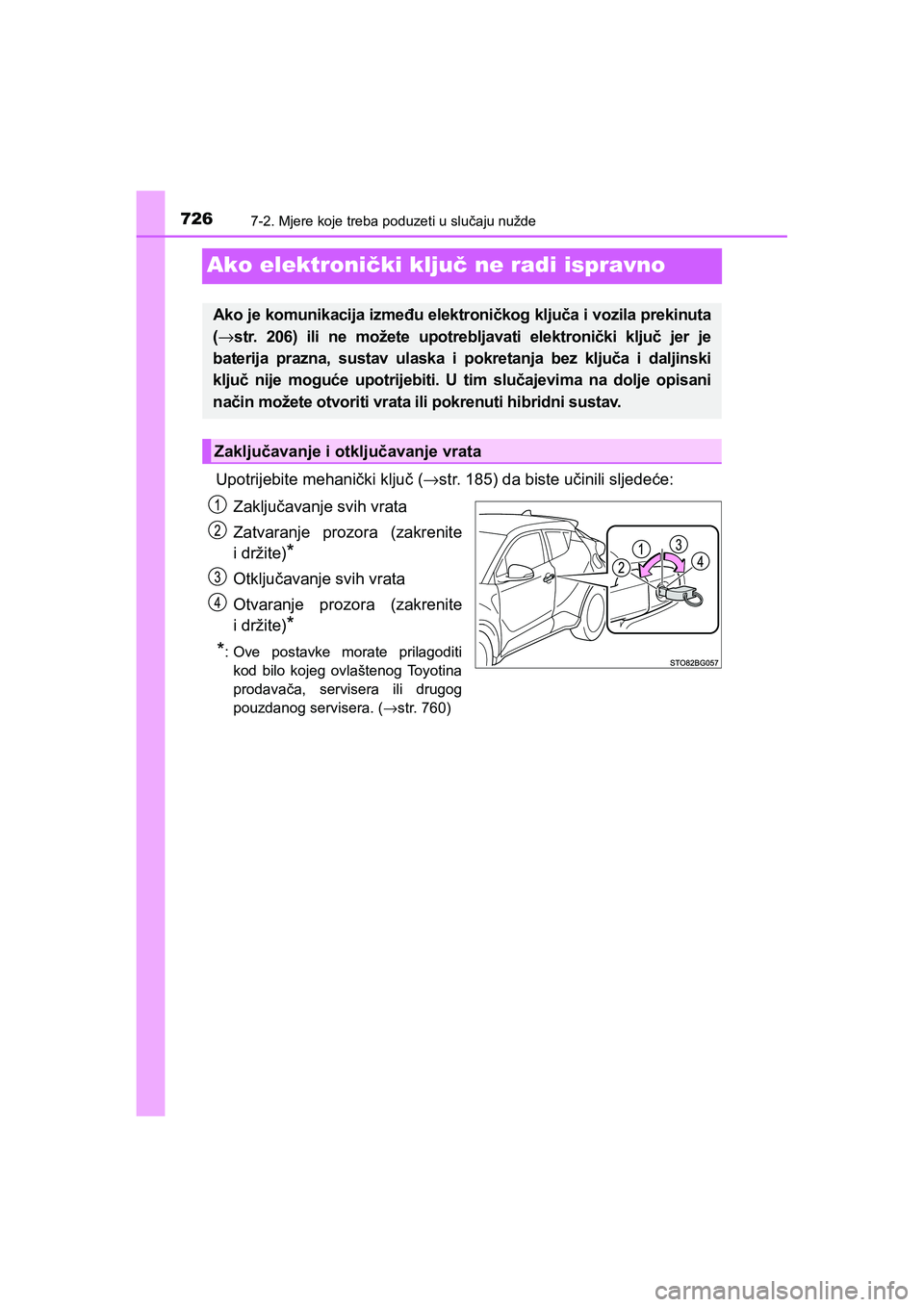

Ako elektronički ključ ne radi ispravno
Upotrijebite mehanički ključ (→str. 185) da biste učinili sljedeće:
Zaključavanje svih vrata
Zatvaranje prozora (zakrenite
idržite)
*
Otključavanje svih vrata
Otvaranje prozora (zakrenite
idržite)
*
*
: Ove postavke morate prilagoditi
kod bilo kojeg ovlaštenog Toyotina
prodavača, servisera ili drugog
pouzdanog servisera. (→str. 760)
Ako je komunikacija između elektroničkog ključa i vozila prekinuta
(→str. 206) ili ne možete upotrebljavati elektronički ključ jer je
baterija prazna, sustav ulaska i pokretanja bez ključa i daljinski
ključ nije moguće upotrijebiti. U tim slučajevima na dolje opisani
način možete otvoriti vrata ili pokrenuti hibridni sustav.
Zaključavanje i otključavanje vrata
C-HR_HV_OM_Europe_OM10647CR.book Page 726 Saturday, November 16, 2019 5:49 PM

7277-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće

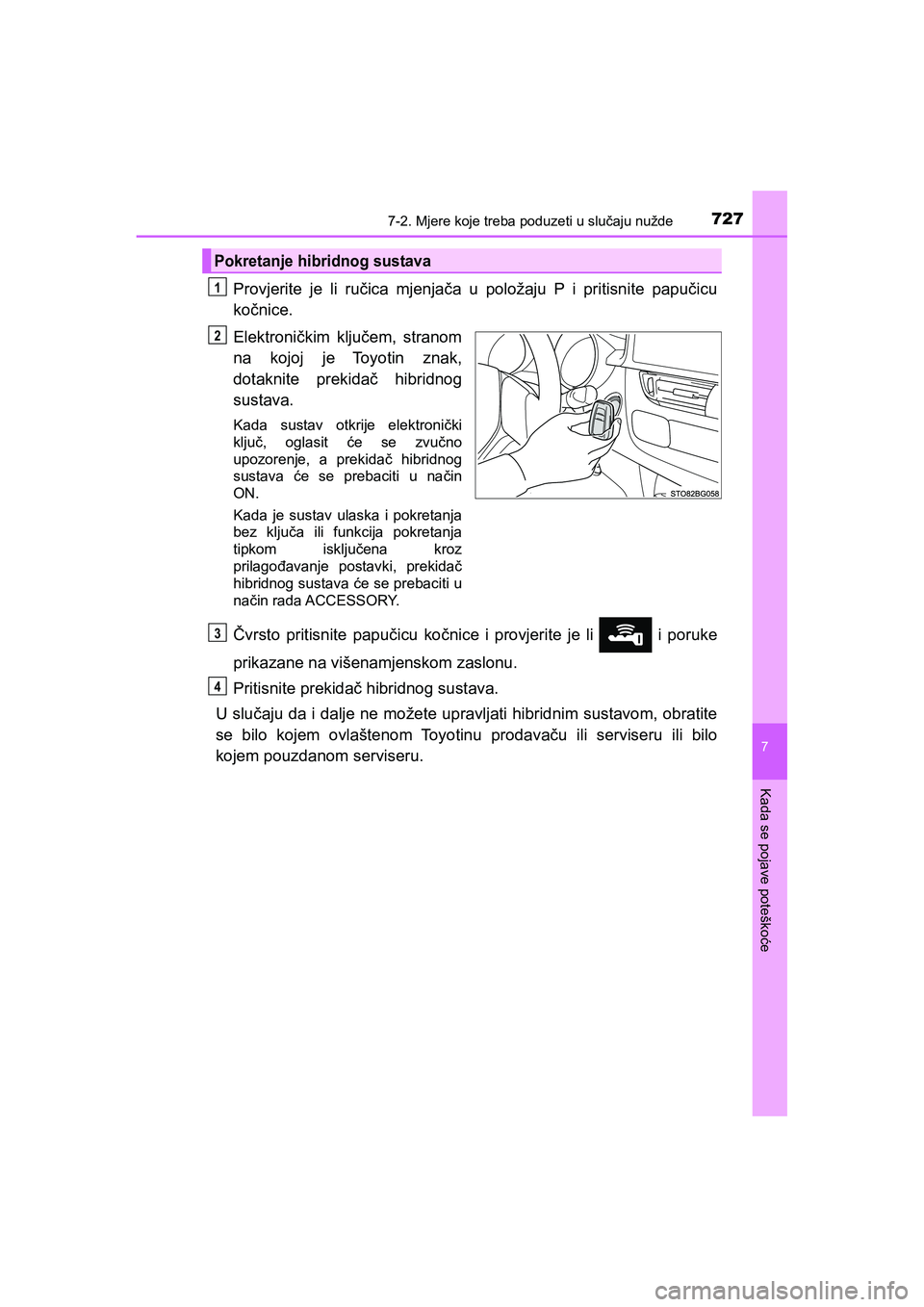

Provjerite je li ručica mjenjača u položaju P i pritisnite papučicu
kočnice.
Elektroničkim ključem, stranom
na kojoj je Toyotin znak,
dotaknite prekidač hibridnog
sustava.
Kada sustav otkrije elektronički
ključ, oglasit će se zvučno
upozorenje, a prekidač hibridnog
sustava će se prebaciti u način
ON.
Kada je sustav ulaska i pokretanja
bez ključa ili funkcija pokretanja
tipkom isključena kroz
prilagođavanje postavki, prekidač
hibridnog sustava će se prebaciti u
način rada ACCESSORY.
Čvrsto pritisnite papučicu kočnice i provjerite je li i poruke
prikazane na višenamjenskom zaslonu.
Pritisnite prekidač hibridnog sustava.
U slučaju da i dalje ne možete upravljati hibridnim sustavom, obratite
se bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru.
Pokretanje hibridnog sustava
1
2
3
4
C-HR_HV_OM_Europe_OM10647CR.book Page 727 Saturday, November 16, 2019 5:49 PM

7287-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E

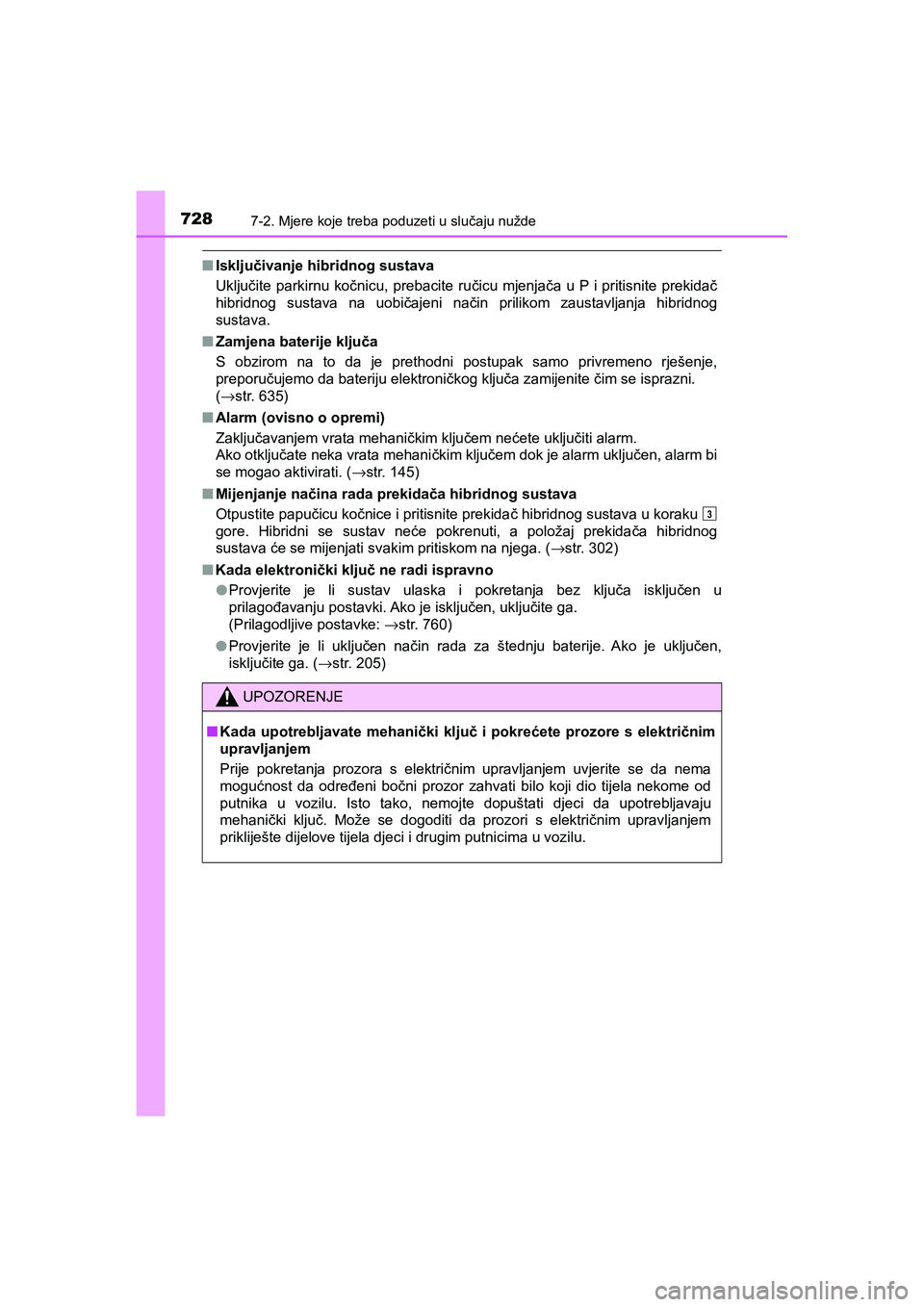

■Isključivanje hibridnog sustava
Uključite parkirnu kočnicu, prebacite ručicu mjenjača u P i pritisnite prekidač
hibridnog sustava na uobičajeni način prilikom zaustavljanja hibridnog
sustava.
■Zamjena baterije ključa
S obzirom na to da je prethodni postupak samo privremeno rješenje,
preporučujemo da bateriju elektroničkog ključa zamijenite čim se isprazni.
(→str. 635)
■Alarm (ovisno o opremi)
Zaključavanjem vrata mehaničkim ključem nećete uključiti alarm.
Ako otključate neka vrata mehaničkim ključem dok je alarm uključen, alarm bi
se mogao aktivirati. (→str. 145)
■Mijenjanje načina rada prekidača hibridnog sustava
Otpustite papučicu kočnice i pritisnite prekidač hibridnog sustava u koraku
gore. Hibridni se sustav neće pokrenuti, a položaj prekidača hibridnog
sustava će se mijenjati svakim pritiskom na njega. (→str. 302)
■Kada elektronički ključ ne radi ispravno
●Provjerite je li sustav ulaska i pokretanja bez ključa isključen u
prilagođavanju postavki. Ako je isključ
en, uključite ga.
(Prilagodljive postavke: →str. 760)
●Provjerite je li uključen način rada za štednju baterije. Ako je uključen,
isključite ga. (→str. 205)
UPOZORENJE
■Kada upotrebljavate mehanički ključ i pokrećete prozore s električnim
upravljanjem
Prije pokretanja prozora s električnim upravljanjem uvjerite se da nema
mogućnost da određeni bočni prozor zahvati bilo koji dio tijela nekome od
putnika u vozilu. Isto tako, nemojte dopuštati djeci da upotrebljavaju
mehanički ključ. Može se dogoditi da prozori s električnim upravljanjem
prikliješte dijelove tijela djeci i drugim putnicima u vozilu.
3
C-HR_HV_OM_Europe_OM10647CR.book Page 728 Saturday, November 16, 2019 5:49 PM

7297-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E
7
Kada se pojave poteškoće

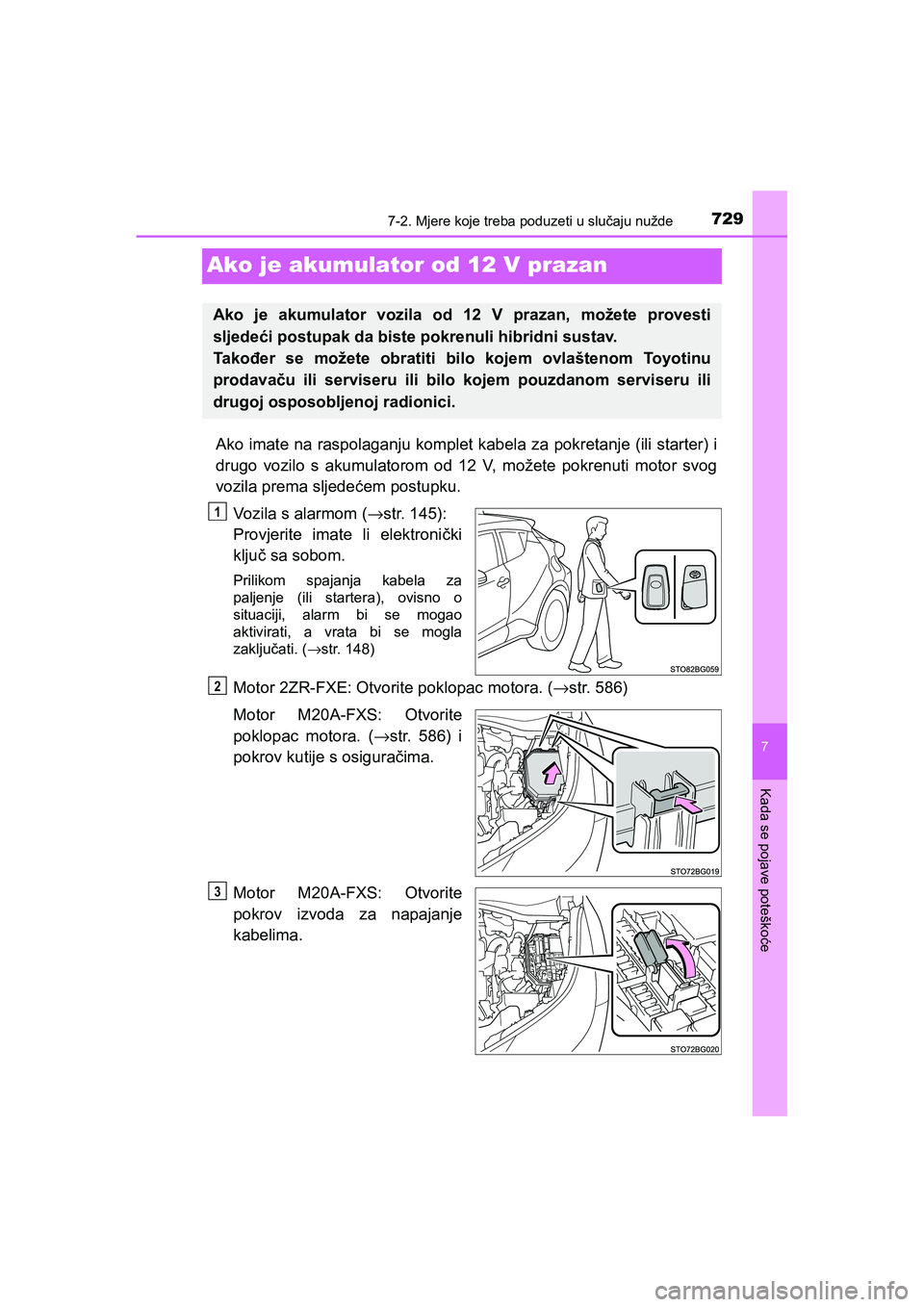

Ako je akumulator od 12 V prazan
Ako imate na raspolaganju komplet kabela za pokretanje (ili starter) i
drugo vozilo s akumulatorom od 12 V, možete pokrenuti motor svog
vozila prema sljedećem postupku.
Vozila s alarmom (→str. 145):
Provjerite imate li elektronički
ključ sa sobom.
Prilikom spajanja kabela za
paljenje (ili startera), ovisno o
situaciji, alarm bi se mogao
aktivirati, a vrata bi se mogla
zaključati. (→str. 148)
Motor 2ZR-FXE: Otvorite poklopac motora. (→str. 586)
Motor M20A-FXS: Otvorite
poklopac motora. (→str. 586) i
pokrov kutije s osiguračima.
Motor M20A-FXS: Otvorite
pokrov izvoda za napajanje
kabelima.
Ako je akumulator vozila od 12 V prazan, možete provesti
sljedeći postupak da biste pokrenuli hibridni sustav.
Ta k ođer se možete obratiti bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem pouzdanom serviseru ili
drugoj osposobljenoj radionici.
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 729 Saturday, November 16, 2019 5:49 PM

7307-2. Mjere koje treba poduzeti u slučaju nužde
C-HR_HV_OM_Europe_OM10647E

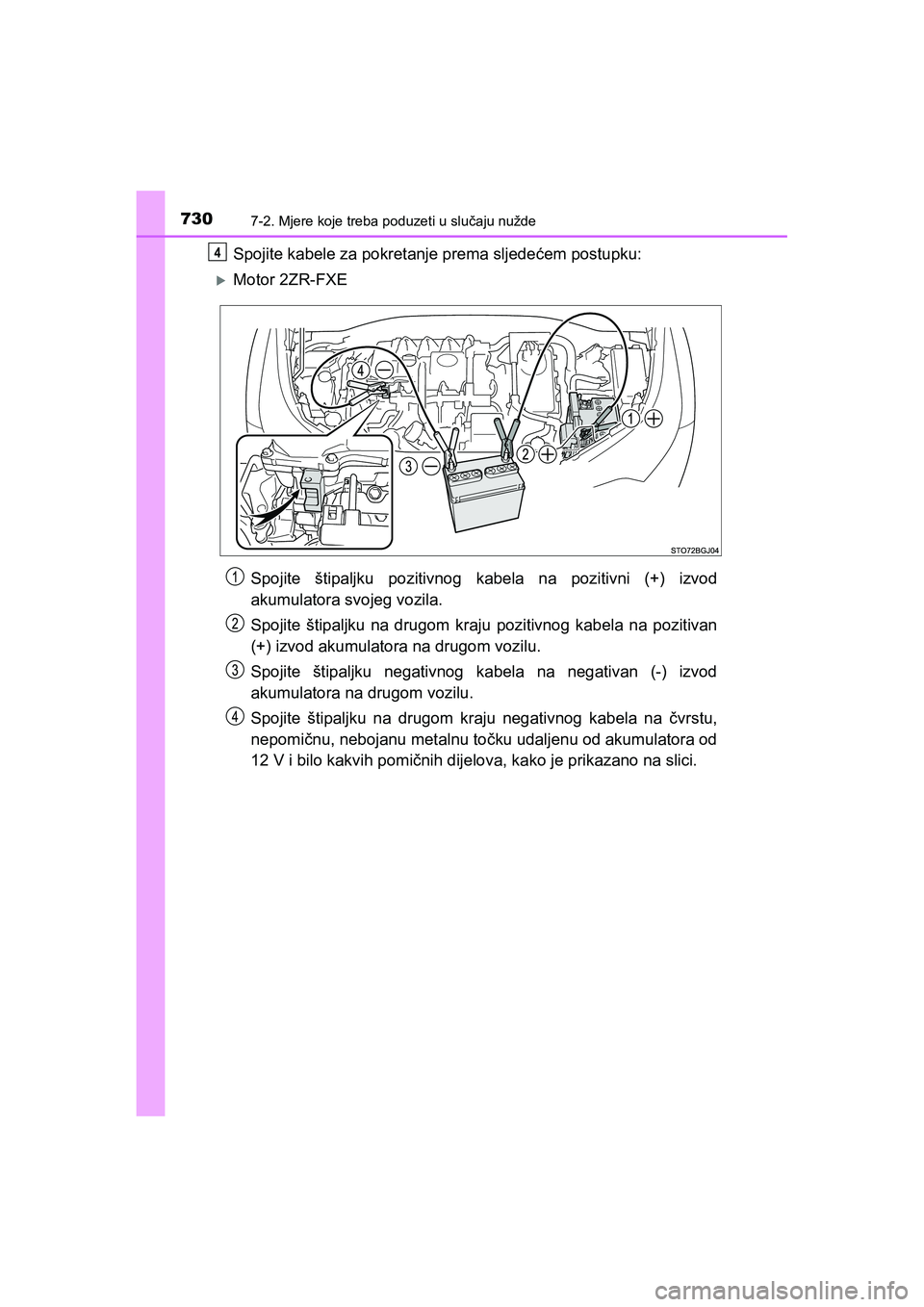

Spojite kabele za pokretanje prema sljedećem postupku:
Motor 2ZR-FXE
Spojite štipaljku pozitivnog kabela na pozitivni (+) izvod
akumulatora svojeg vozila.
Spojite štipaljku na drugom kraju pozitivnog kabela na pozitivan
(+) izvod akumulatora na drugom vozilu.
Spojite štipaljku negativnog kabela na negativan (-) izvod
akumulatora na drugom vozilu.
Spojite štipaljku na drugom kraju negativnog kabela na čvrstu,
nepomičnu, nebojanu metalnu točku udaljenu od akumulatora od
12 V i bilo kakvih pomičnih dijelova, kako je prikazano na slici.
4
C-HR_HV_OM_Europe_OM10647CR.book Page 730 Saturday, November 16, 2019 5:49 PM
