TOYOTA C-HR 2021 Betriebsanleitungen (in German)

1491-5. Diebstahlwarnanlage
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10568M
Der Innenraum-Überwachungssensor erkennt Eindringlinge oder eine Bewe-
gung im Fahrzeug.
Dieses System wurde als Abschreckung zur Vermeidung von Fahrzeugdieb-
stählen konzipiert, kann aber keine absolute Sicherheit gegen jede Art von
Eindringen bieten.
■Aktivieren des Innenraum-Überwachungssensors
Der Innenraum-Überwachungssensor wird automatisch aktiviert, wenn der
Alarm aktiviert wird. ( S. 145)
■Deaktivieren des Innenraum-Überwachungssensors
Wenn Sie Haustiere oder andere bewegliche Objekte im Auto zurücklas-
sen, müssen Sie vor der Aktivier ung des Alarms den Innenraum-Überwa-
chungssensor deaktivieren, da dieser auf Bewegungen im Fahrzeug
reagiert.
Schalten Sie den Startschalter aus.
Drücken Sie den Aus-Schalter
des Diebstahlsensors.
In der Multi-Informationsanzeige
wird eine Meldung angezeigt.
Der Innenraum-Überwachungssen-
sor wird aktiviert, wenn der Start-
schalter auf ON gestellt wird.
Innenraum-Überwachungssensor (je nach Ausstattung)
1
2

1501-5. Diebstahlwarnanlage
C-HR_HV_OM_Europe_OM10568M

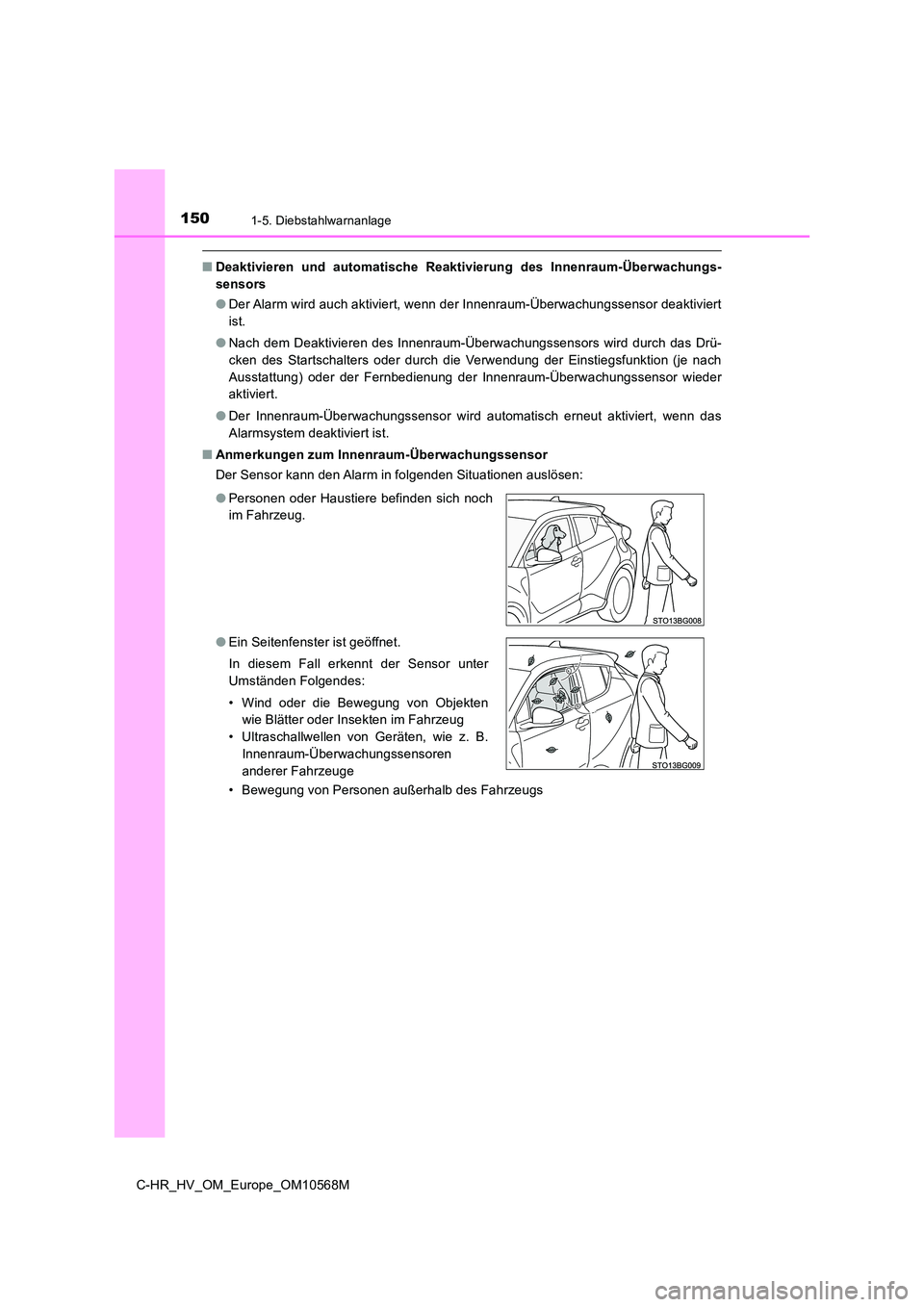

■Deaktivieren und automatische Reaktivierung des Innenraum-Überwachungs-
sensors
● Der Alarm wird auch aktiviert, wenn der Innenraum-Überwachungssensor deaktiviert
ist.
● Nach dem Deaktivieren des Innenraum-Überwachungssensors wird durch das Drü-
cken des Startschalters oder durch die Verwendung der Einstiegsfunktion (je nach
Ausstattung) oder der Fernbedienung der Innenraum-Überwachungssensor wieder
aktiviert.
● Der Innenraum-Überwachungssensor wird automatisch erneut aktiviert, wenn das
Alarmsystem deaktiviert ist.
■ Anmerkungen zum Innenraum-Überwachungssensor
Der Sensor kann den Alarm in folgenden Situationen auslösen:
• Bewegung von Personen außerhalb des Fahrzeugs
● Personen oder Haustiere befinden sich noch
im Fahrzeug.
● Ein Seitenfenster ist geöffnet.
In diesem Fall erkennt der Sensor unter
Umständen Folgendes:
• Wind oder die Bewegung von Objekten
wie Blätter oder Insekten im Fahrzeug
• Ultraschallwellen von Geräten, wie z. B.
Innenraum-Überwachungssensoren
anderer Fahrzeuge

1511-5. Diebstahlwarnanlage
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10568M

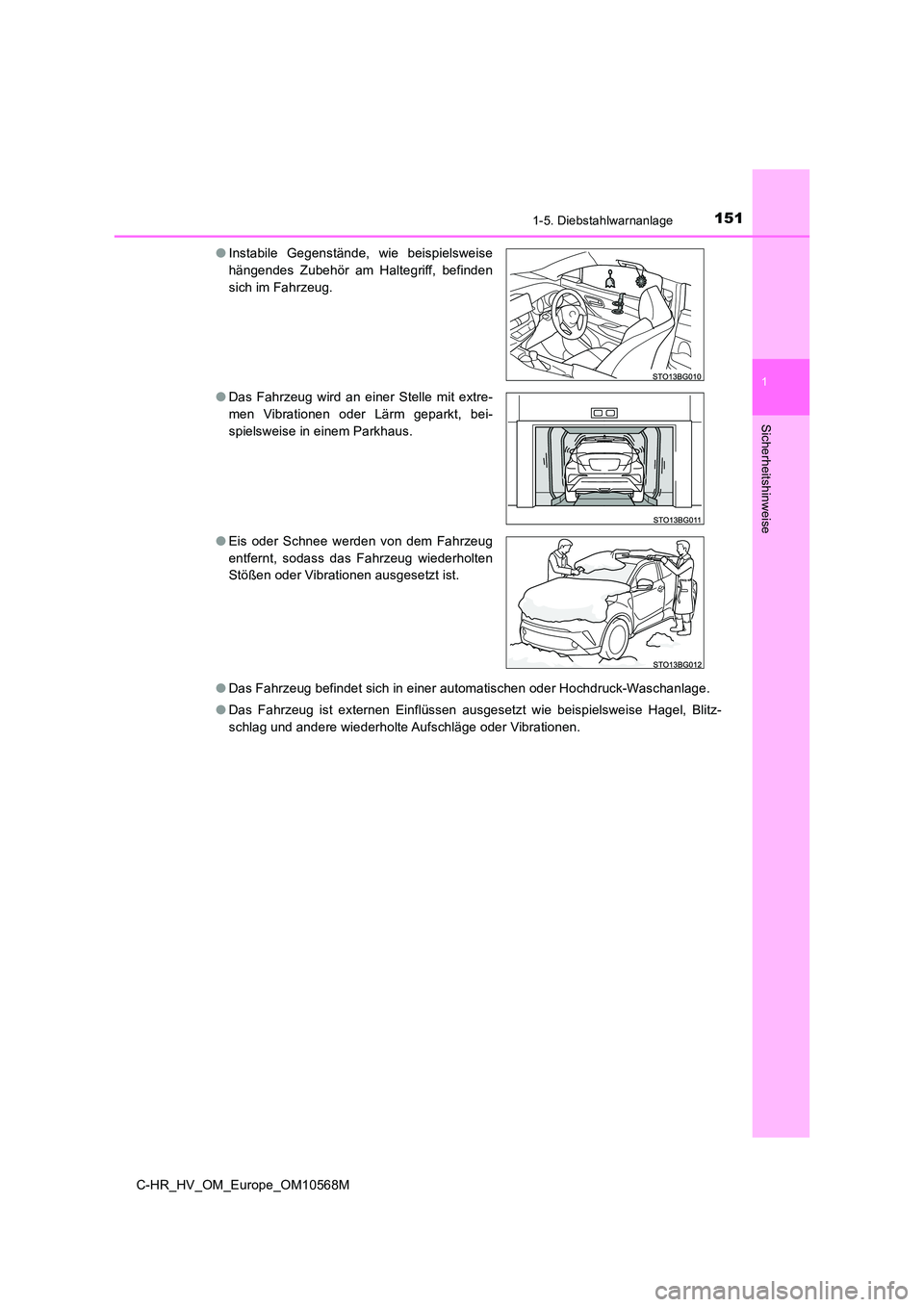

● Das Fahrzeug befindet sich in einer automatischen oder Hochdruck-Waschanlage.
● Das Fahrzeug ist externen Einflüssen ausgesetzt wie beispielsweise Hagel, Blitz-
schlag und andere wiederholte Aufschläge oder Vibrationen.
● Instabile Gegenstände, wie beispielsweise
hängendes Zubehör am Haltegriff, befinden
sich im Fahrzeug.
● Das Fahrzeug wird an einer Stelle mit extre-
men Vibrationen oder Lärm geparkt, bei-
spielsweise in einem Parkhaus.
● Eis oder Schnee werden von dem Fahrzeug
entfernt, sodass das Fahrzeug wiederholten
Stößen oder Vibrationen ausgesetzt ist.

1521-5. Diebstahlwarnanlage
C-HR_HV_OM_Europe_OM10568M

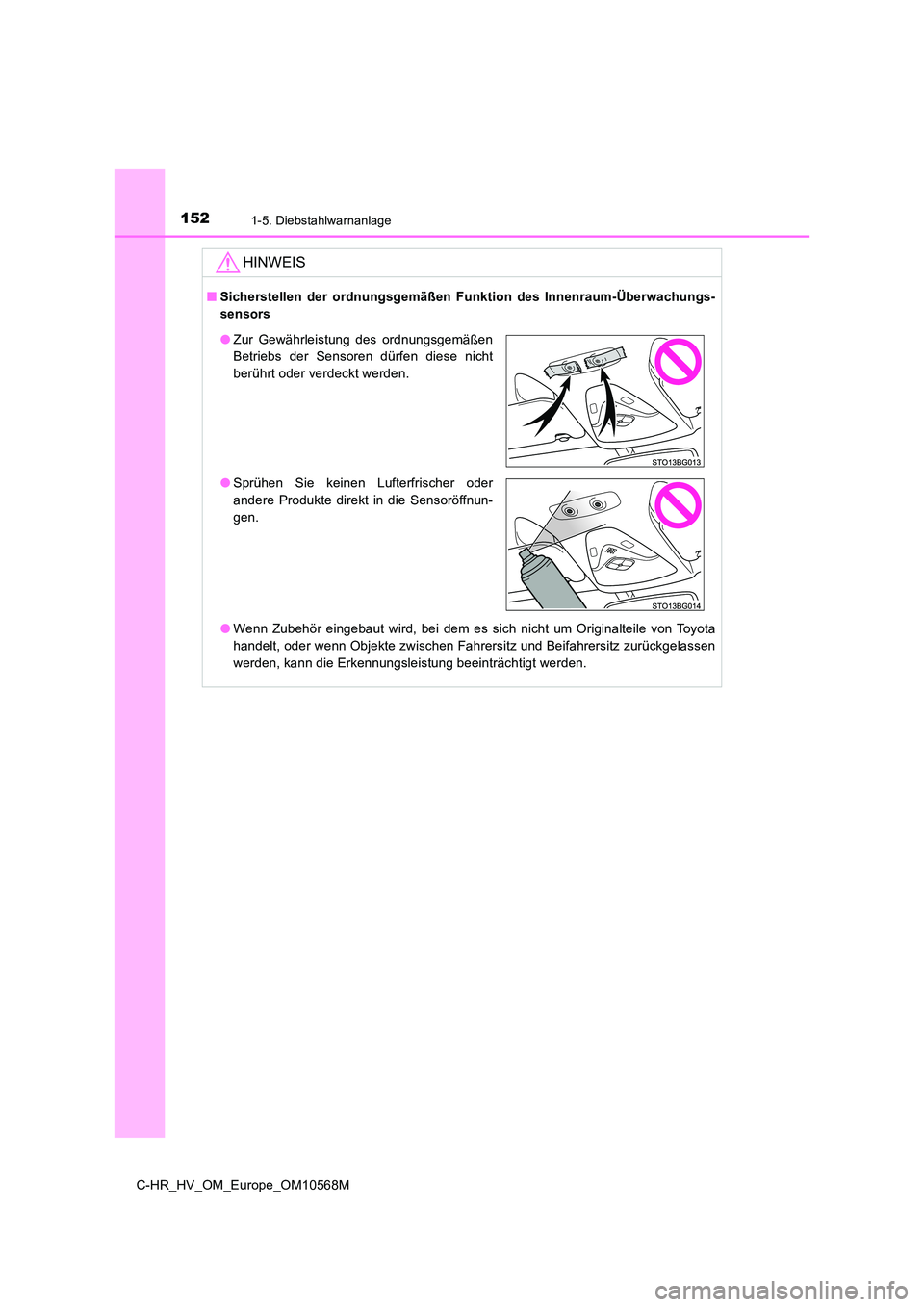

HINWEIS
■Sicherstellen der ordnungsgemäßen Funktion des Innenraum-Überwachungs-
sensors
● Wenn Zubehör eingebaut wird, bei dem es sich nicht um Originalteile von Toyota
handelt, oder wenn Objekte zwischen Fahrersitz und Beifahrersitz zurückgelassen
werden, kann die Erkennungsleistung beeinträchtigt werden.
● Zur Gewährleistung des ordnungsgemäßen
Betriebs der Sensoren dürfen diese nicht
berührt oder verdeckt werden.
● Sprühen Sie keinen Lufterfrischer oder
andere Produkte direkt in die Sensoröffnun-
gen.

153
1
1-5. Diebstahlwarnanlage
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10568M

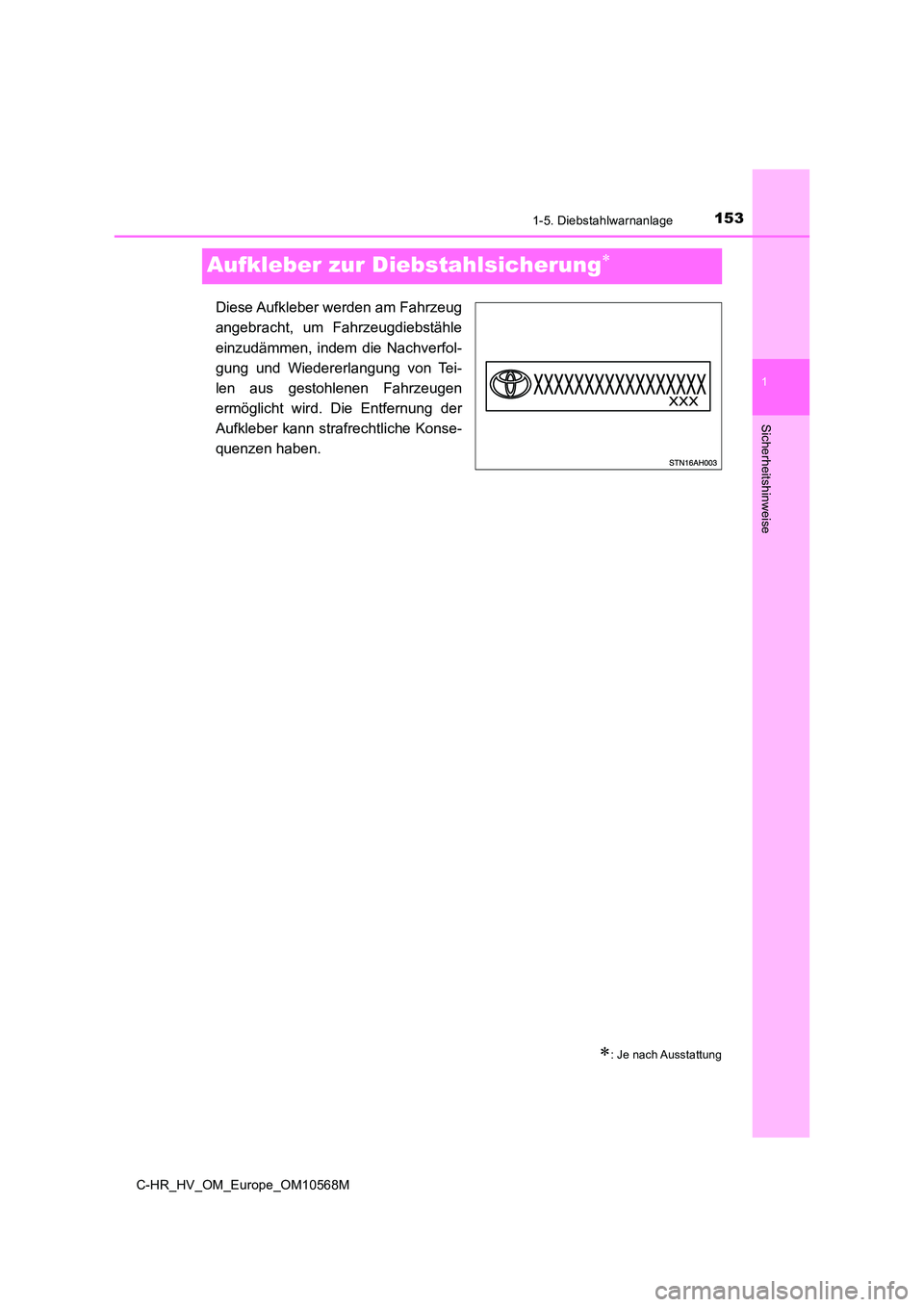

Aufkleber zur Diebstahlsicherung
Diese Aufkleber werden am Fahrzeug
angebracht, um Fahrzeugdiebstähle
einzudämmen, indem die Nachverfol-
gung und Wiedererlangung von Tei-
len aus gestohlenen Fahrzeugen
ermöglicht wird. Die Entfernung der
Aufkleber kann strafrechtliche Konse-
quenzen haben.
: Je nach Ausstattung

1541-5. Diebstahlwarnanlage
C-HR_HV_OM_Europe_OM10568M

155

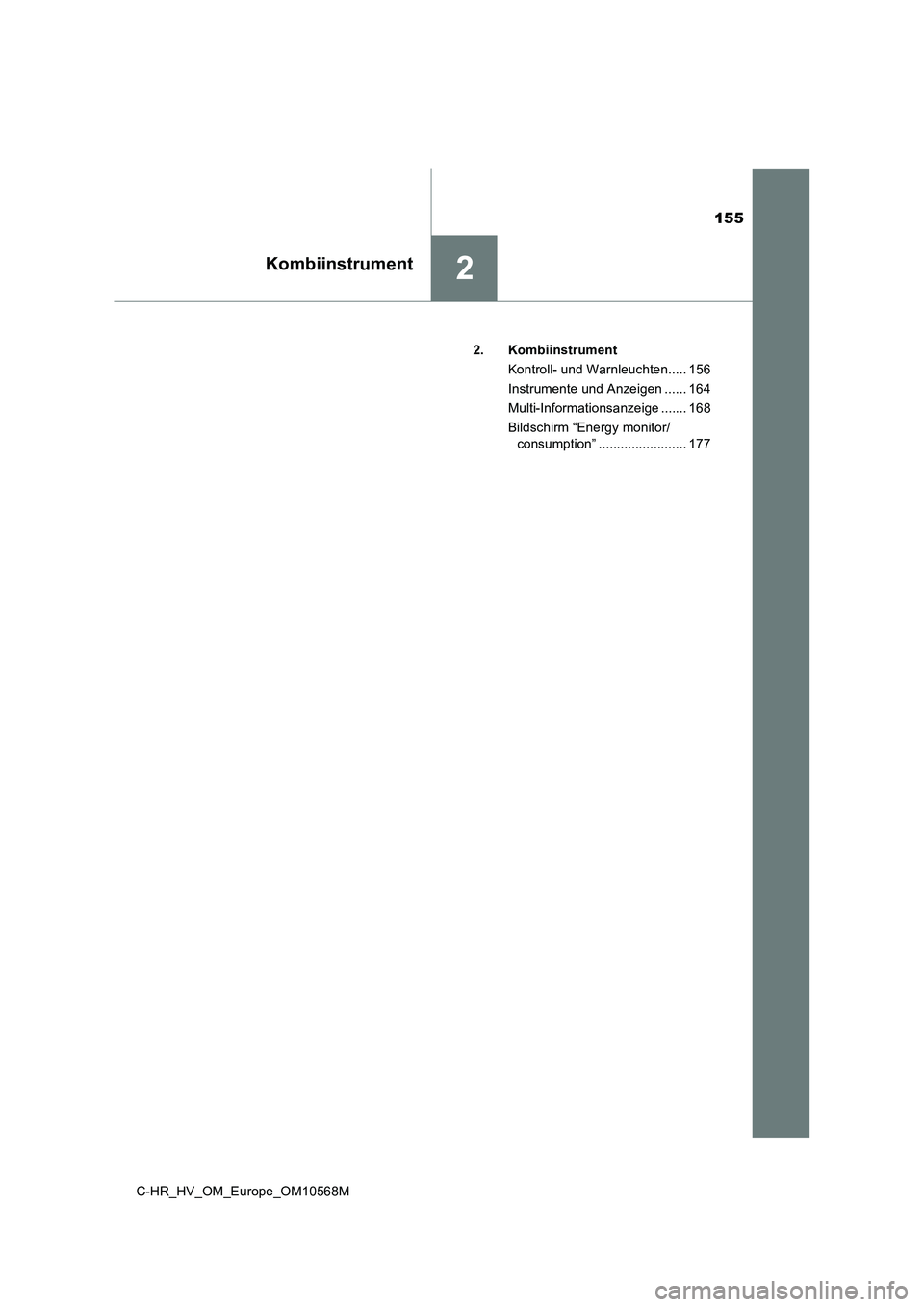

2Kombiinstrument
C-HR_HV_OM_Europe_OM10568M2. Kombiinstrument
Kontroll- und Warnleuchten..... 156
Instrumente und Anzeigen ...... 164
Multi-Informationsanzeige ....... 168
Bildschirm “Energy monitor/
consumption” ........................ 177

1562. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M
Kontroll- und Warnleuchten
Die auf dem Tachometer und in manchen Anzeigen verwendeten Einheiten
können in Abhängigkeit von der Zielregion abweichen.
Die Warn- und Kontrollleuchten im Kombiinstrument, im Mittelteil der
Instrumententafel und an den Außenspiegeln informieren den Fahrer
über den Status der verschiedenen Systeme des Fahrzeugs.
Zu Beschreibungszwecken sind in der folgenden Abbildung alle Kont-
roll- und Warnleuchten eingeschaltet.

1572. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10568M

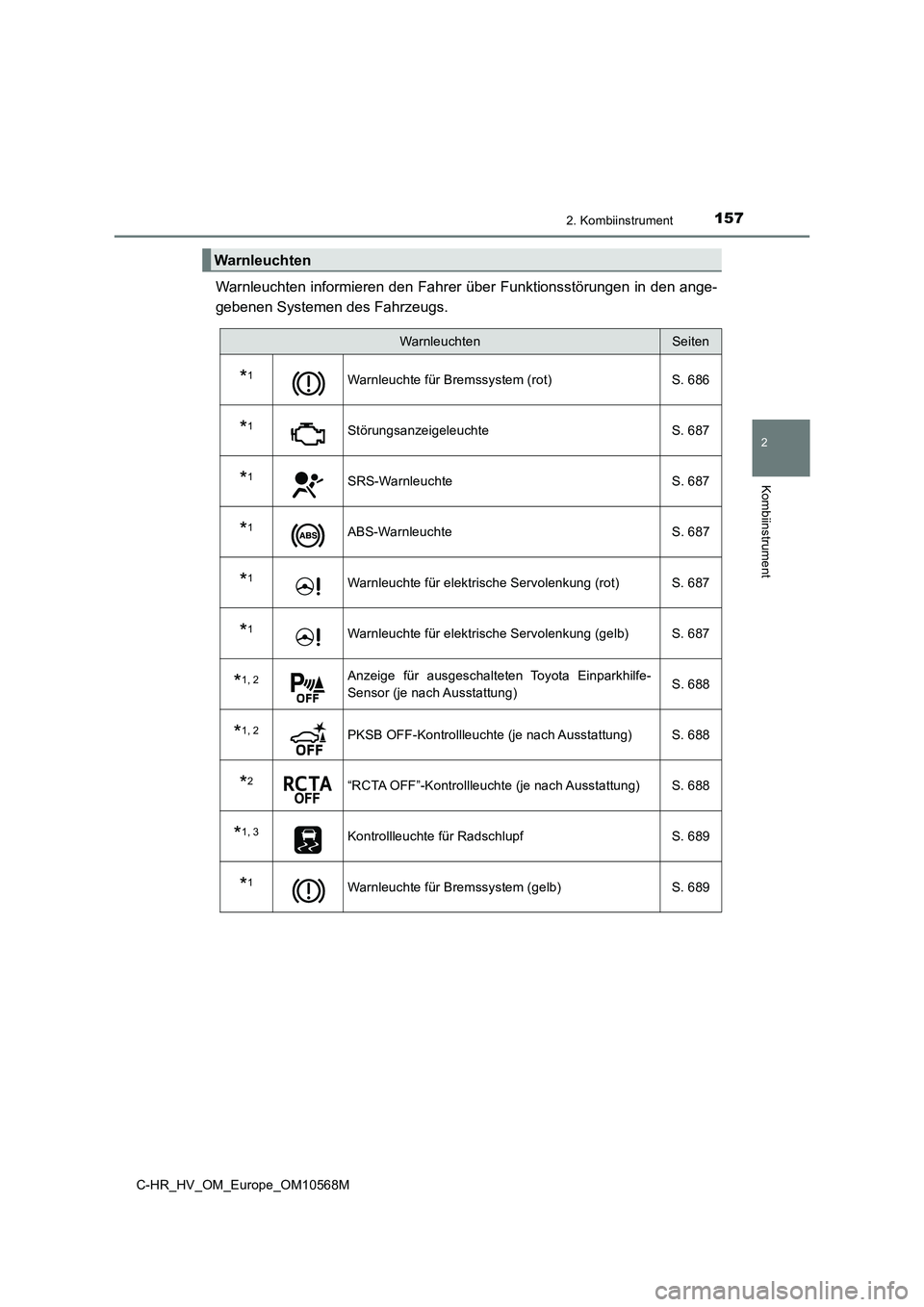

Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
WarnleuchtenSeiten
*1Warnleuchte für Bremssystem (rot) S. 686
*1Störungsanzeigeleuchte S. 687
*1SRS-Warnleuchte S. 687
*1ABS-Warnleuchte S. 687
*1Warnleuchte für elektrische Servolenkung (rot) S. 687
*1Warnleuchte für elektrische Servolenkung (gelb) S. 687
*1, 2Anzeige für ausgeschalteten Toyota Einparkhilfe-
Sensor (je nach Ausstattung) S. 688
*1, 2PKSB OFF-Kontrollleuchte (je nach Ausstattung) S. 688
*2“RCTA OFF”-Kontrollleuchte (je nach Ausstattung) S. 688
*1, 3Kontrollleuchte für Radschlupf S. 689
*1Warnleuchte für Bremssystem (gelb) S. 689

1582. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M

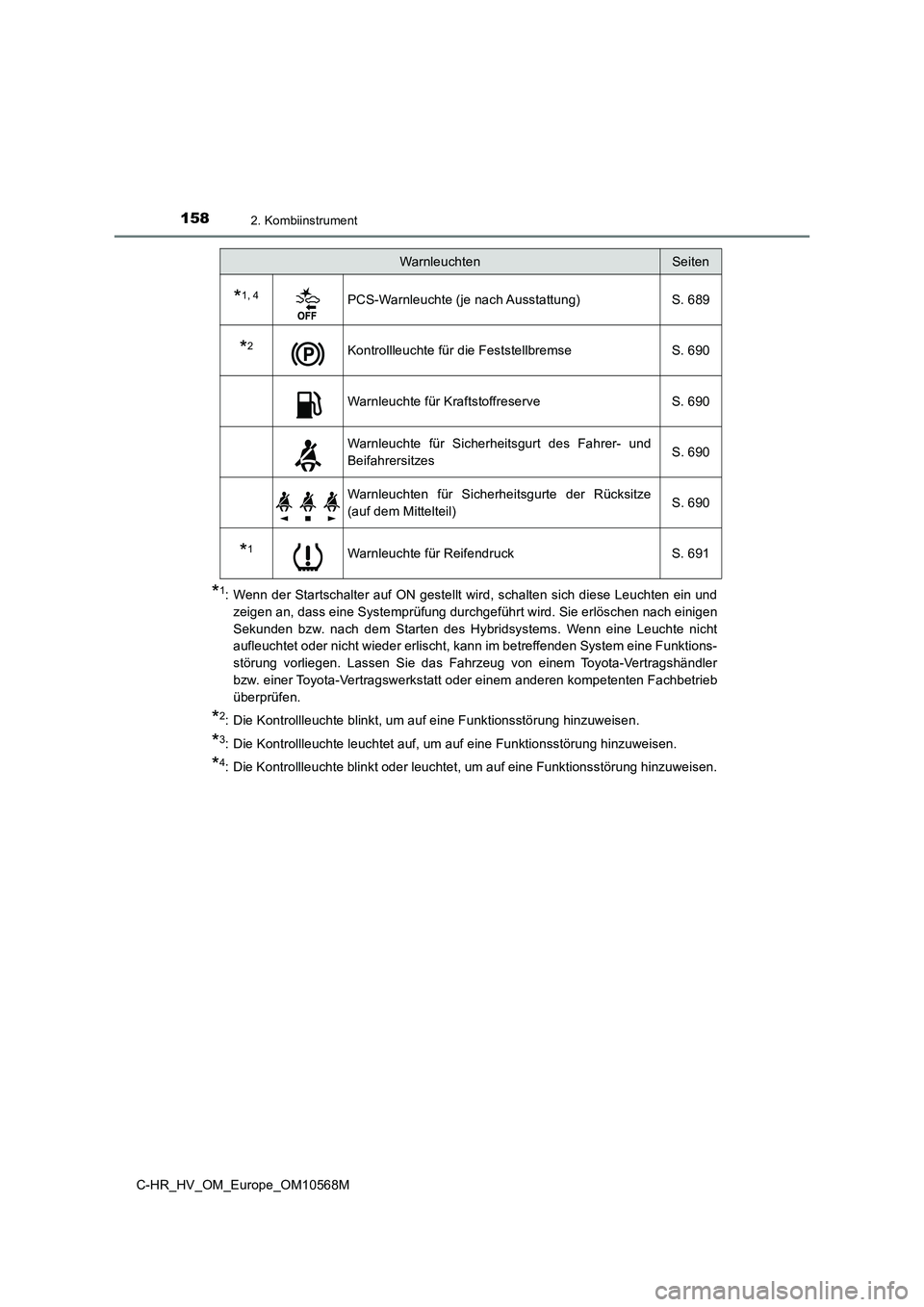

*1: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht
aufleuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktions-
störung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
*2: Die Kontrollleuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*3: Die Kontrollleuchte leuchtet auf, um auf eine Funktionsstörung hinzuweisen.
*4: Die Kontrollleuchte blinkt oder leuchtet, um auf eine Funktionsstörung hinzuweisen.
*1, 4PCS-Warnleuchte (je nach Ausstattung) S. 689
*2Kontrollleuchte für die Feststellbremse S. 690
Warnleuchte für Kraftstoffreserve S. 690
Warnleuchte für Sicherheitsgurt des Fahrer- und
BeifahrersitzesS. 690
Warnleuchten für Sicherheitsgurte der Rücksitze
(auf dem Mittelteil)S. 690
*1Warnleuchte für Reifendruck S. 691
WarnleuchtenSeiten
