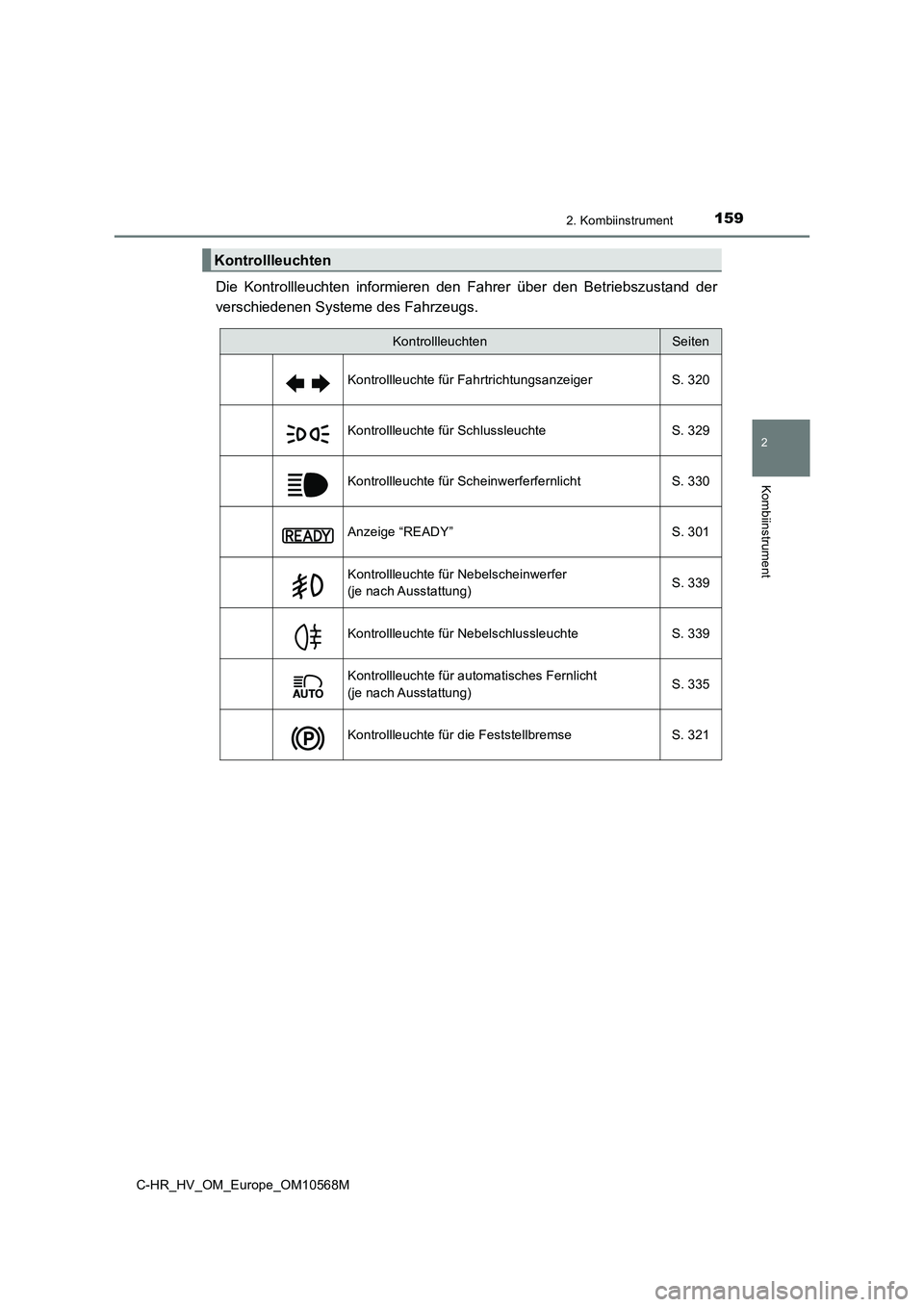

1592. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10568M
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahrzeugs.
Kontrollleuchten
KontrollleuchtenSeiten
Kontrollleuchte für Fahrtrichtungsanzeiger S. 320
Kontrollleuchte für Schlussleuchte S. 329
Kontrollleuchte für Scheinwerferfernlicht S. 330
Anzeige “READY” S. 301
Kontrollleuchte für Nebelscheinwerfer
(je nach Ausstattung) S. 339
Kontrollleuchte für Nebelschlussleuchte S. 339
Kontrollleuchte für automatisches Fernlicht
(je nach Ausstattung) S. 335
Kontrollleuchte für die Feststellbremse S. 321

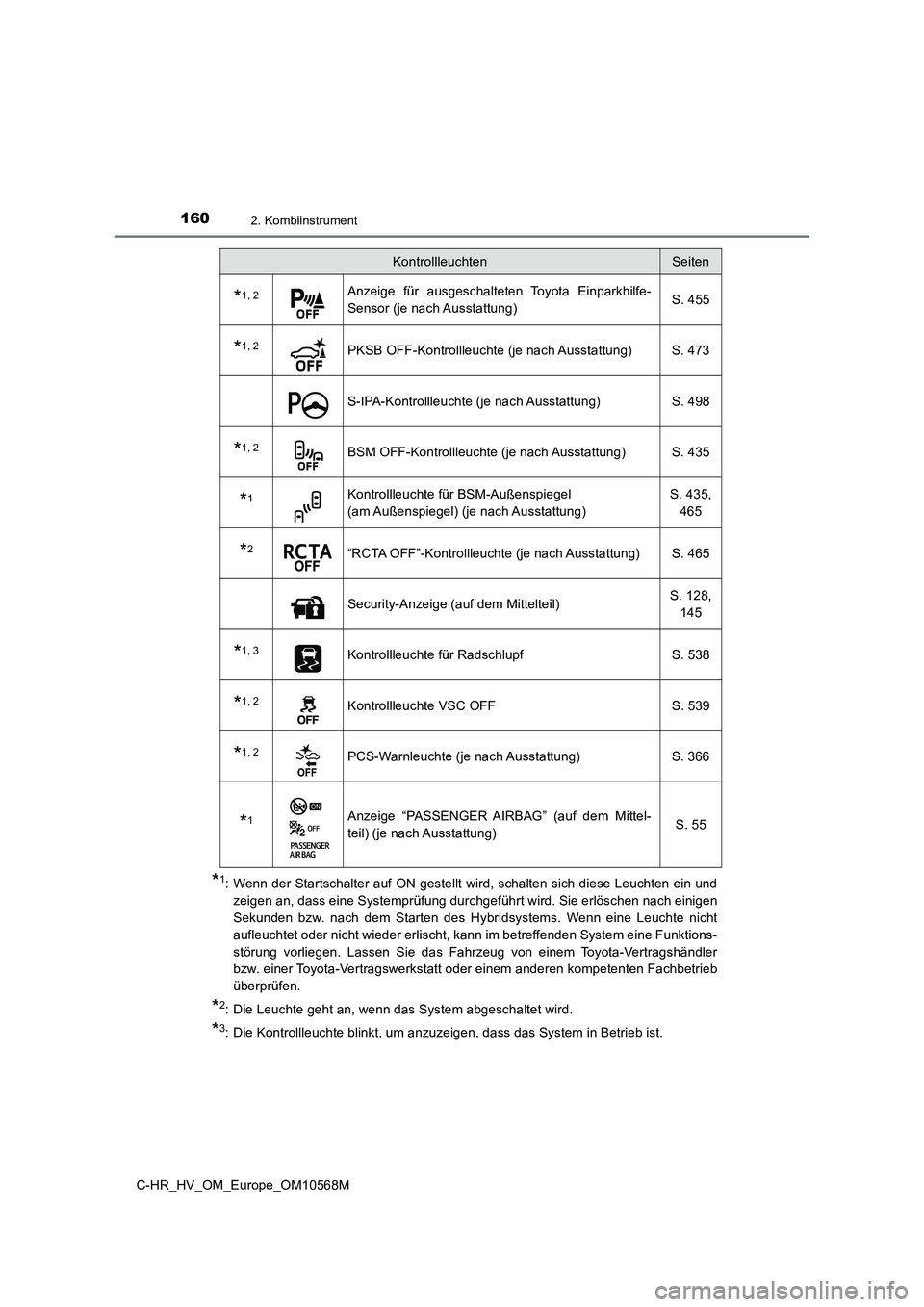

1602. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M
*1: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht
aufleuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktions-
störung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
*2: Die Leuchte geht an, wenn das System abgeschaltet wird.
*3: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*1, 2Anzeige für ausgeschalteten Toyota Einparkhilfe-
Sensor (je nach Ausstattung) S. 455
*1, 2PKSB OFF-Kontrollleuchte (je nach Ausstattung) S. 473
S-IPA-Kontrollleuchte (je nach Ausstattung) S. 498
*1, 2BSM OFF-Kontrollleuchte (je nach Ausstattung) S. 435
*1Kontrollleuchte für BSM-Außenspiegel
(am Außenspiegel) (je nach Ausstattung)
S. 435,
465
*2“RCTA OFF”-Kontrollleuchte (je nach Ausstattung) S. 465
Security-Anzeige (auf dem Mittelteil) S. 128,
145
*1, 3Kontrollleuchte für Radschlupf S. 538
*1, 2Kontrollleuchte VSC OFF S. 539
*1, 2PCS-Warnleuchte (je nach Ausstattung) S. 366
*1Anzeige “PASSENGER AIRBAG” (auf dem Mittel-
teil) (je nach Ausstattung) S. 55
KontrollleuchtenSeiten

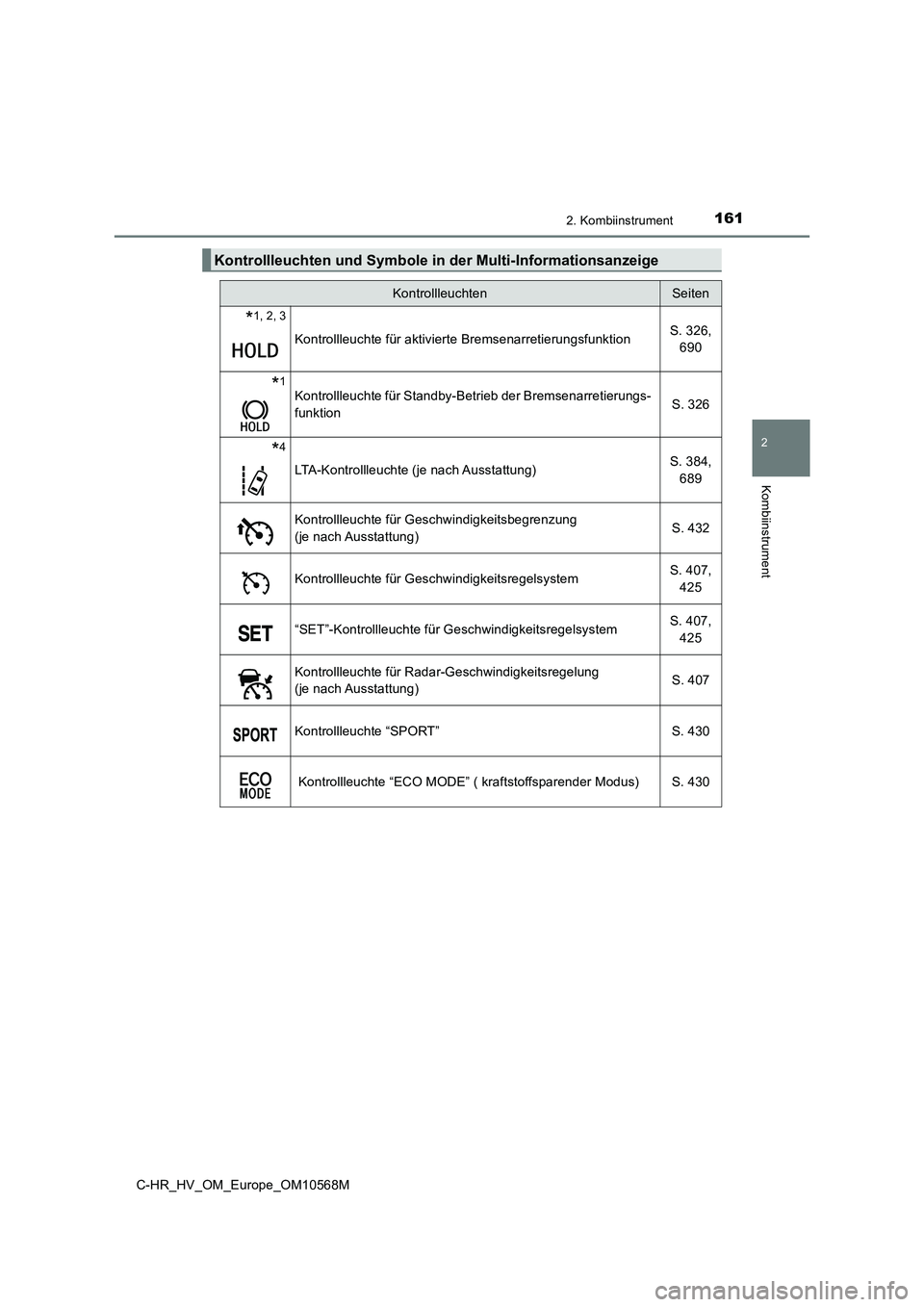

1612. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10568M
Kontrollleuchten und Symbole in der Multi-Informationsanzeige
KontrollleuchtenSeiten
*1, 2, 3
Kontrollleuchte für aktivierte BremsenarretierungsfunktionS. 326,
690
*1Kontrollleuchte für Standby-Betrieb der Bremsenarretierungs-
funktionS. 326
*4
LTA-Kontrollleuchte (je nach Ausstattung)S. 384,
689
Kontrollleuchte für Geschwindigkeitsbegrenzung
(je nach Ausstattung)S. 432
Kontrollleuchte für Geschwindigkeitsregelsystem S. 407,
425
“SET”-Kontrollleuchte für Geschwindigkeitsregelsystem S. 407,
425
Kontrollleuchte für Radar-Geschwindigkeitsregelung
(je nach Ausstattung)S. 407
Kontrollleuchte “SPORT” S. 430
Kontrollleuchte “ECO MODE” ( kraftstoffsparender Modus) S. 430

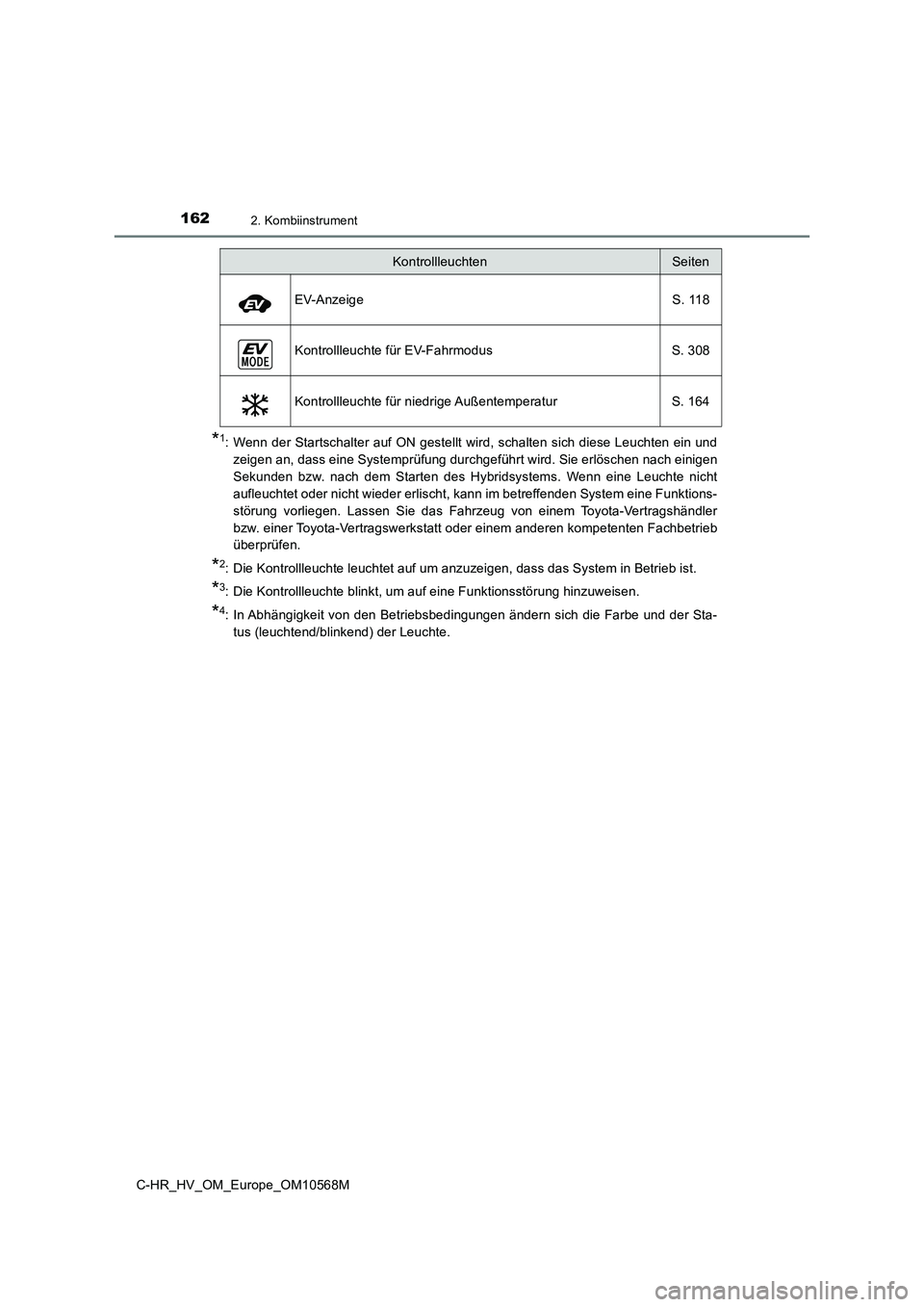

1622. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M
*1: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht
aufleuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktions-
störung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
*2: Die Kontrollleuchte leuchtet auf um anzuzeigen, dass das System in Betrieb ist.
*3: Die Kontrollleuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*4: In Abhängigkeit von den Betriebsbedingungen ändern sich die Farbe und der Sta-
tus (leuchtend/blinkend) der Leuchte.EV-Anzeige S. 118
Kontrollleuchte für EV-Fahrmodus S. 308
Kontrollleuchte für niedrige Außentemperatur S. 164
KontrollleuchtenSeiten

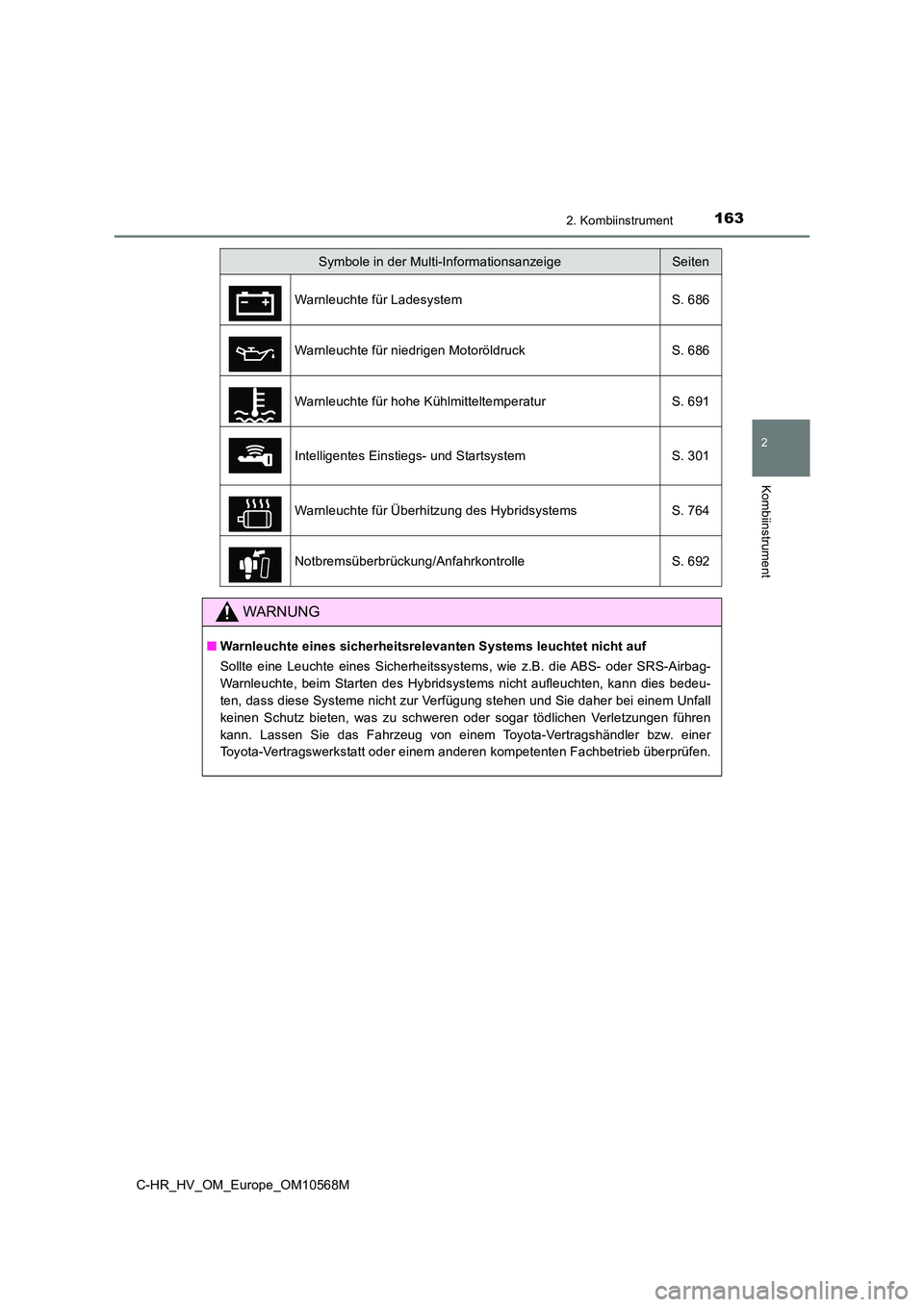

1632. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10568M
Symbole in der Multi-InformationsanzeigeSeiten
Warnleuchte für Ladesystem S. 686
Warnleuchte für niedrigen Motoröldruck S. 686
Warnleuchte für hohe Kühlmitteltemperatur S. 691
Intelligentes Einstiegs- und Startsystem S. 301
Warnleuchte für Überhitzung des Hybridsystems S. 764
Notbremsüberbrückung/Anfahrkontrolle S. 692
WARNUNG
■ Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssyste ms, wie z.B. die ABS- oder SRS-Airbag-
Warnleuchte, beim Starten des Hybridsystems nicht aufleuchten, kann dies bedeu-
ten, dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall
keinen Schutz bieten, was zu schweren oder sogar tödlichen Verletzungen führen
kann. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

1642. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M

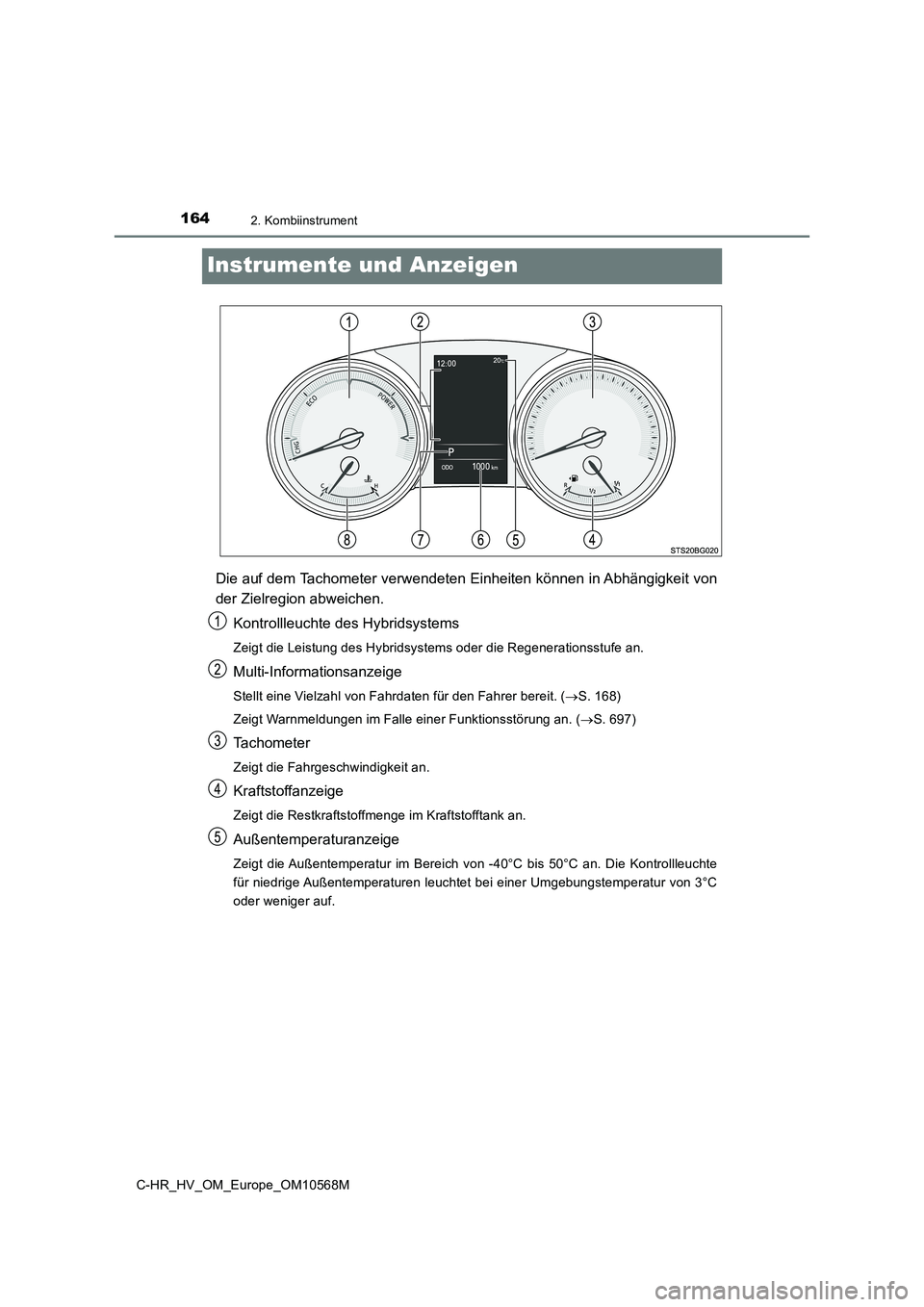

Instrumente und Anzeigen
Die auf dem Tachometer verwendeten Einheiten können in Abhängigkeit von
der Zielregion abweichen.
Kontrollleuchte des Hybridsystems
Zeigt die Leistung des Hybridsystems oder die Regenerationsstufe an.
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit. ( S. 168)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an. ( S. 697)
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Außentemperaturanzeige
Zeigt die Außentemperatur im Bereich von -40°C bis 50°C an. Die Kontrollleuchte
für niedrige Außentemperaturen leuchtet bei einer Umgebungstemperatur von 3°C
oder weniger auf.

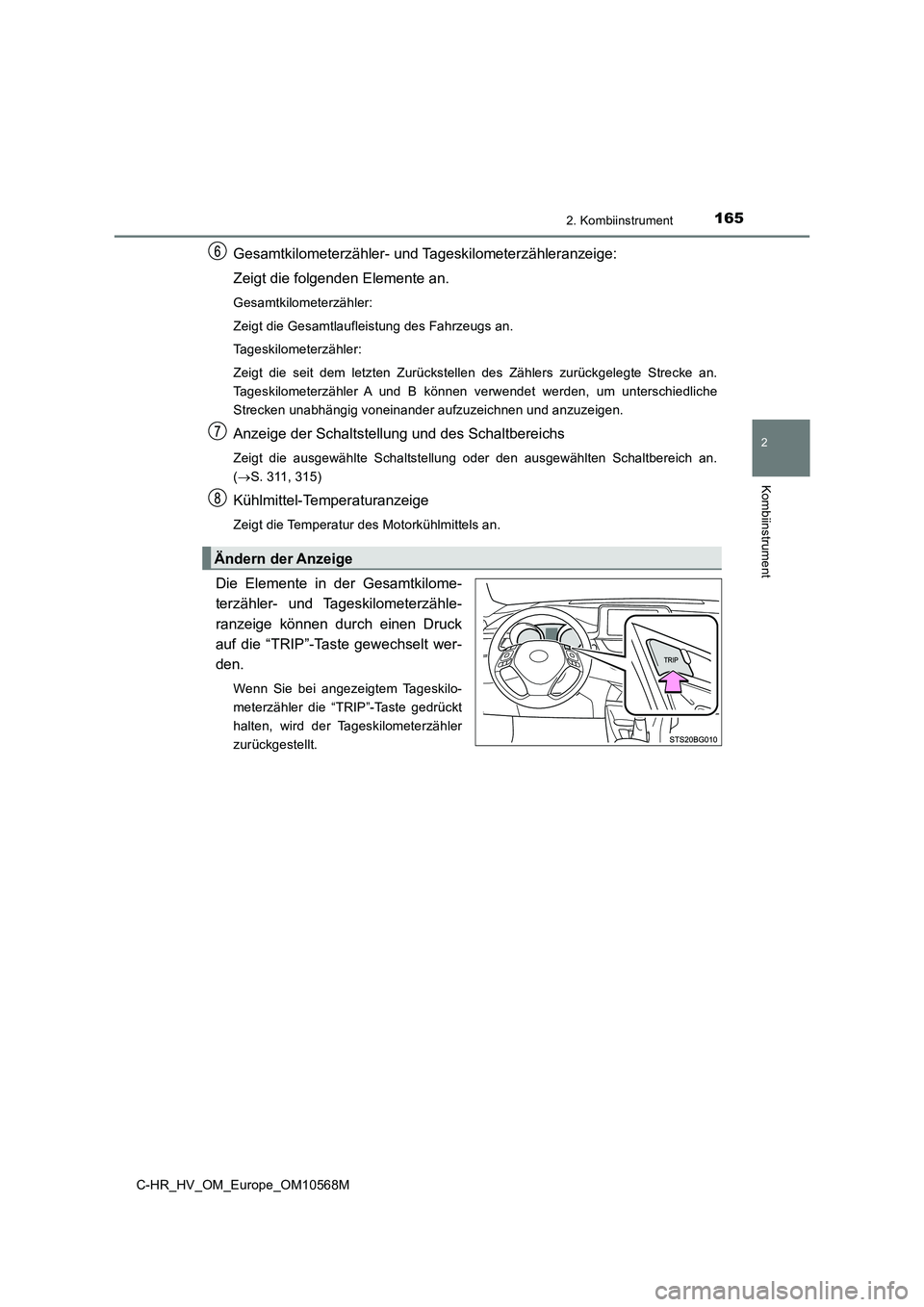

1652. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10568M
Gesamtkilometerzähler- und Tageskilometerzähleranzeige:
Zeigt die folgenden Elemente an.
Gesamtkilometerzähler:
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Tageskilometerzähler:
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke an.
Tageskilometerzähler A und B können verwendet werden, um unterschiedliche
Strecken unabhängig voneinander aufzuzeichnen und anzuzeigen.
Anzeige der Schaltstellung und des Schaltbereichs
Zeigt die ausgewählte Schaltstellung oder den ausgewählten Schaltbereich an.
(S. 311, 315)
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an.
Die Elemente in der Gesamtkilome-
terzähler- und Tageskilometerzähle-
ranzeige können durch einen Druck
auf die “TRIP”-Taste gewechselt wer-
den.
Wenn Sie bei angezeigtem Tageskilo-
meterzähler die “TRIP”-Taste gedrückt
halten, wird der Tageskilometerzähler
zurückgestellt.
Ändern der Anzeige

1662. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M

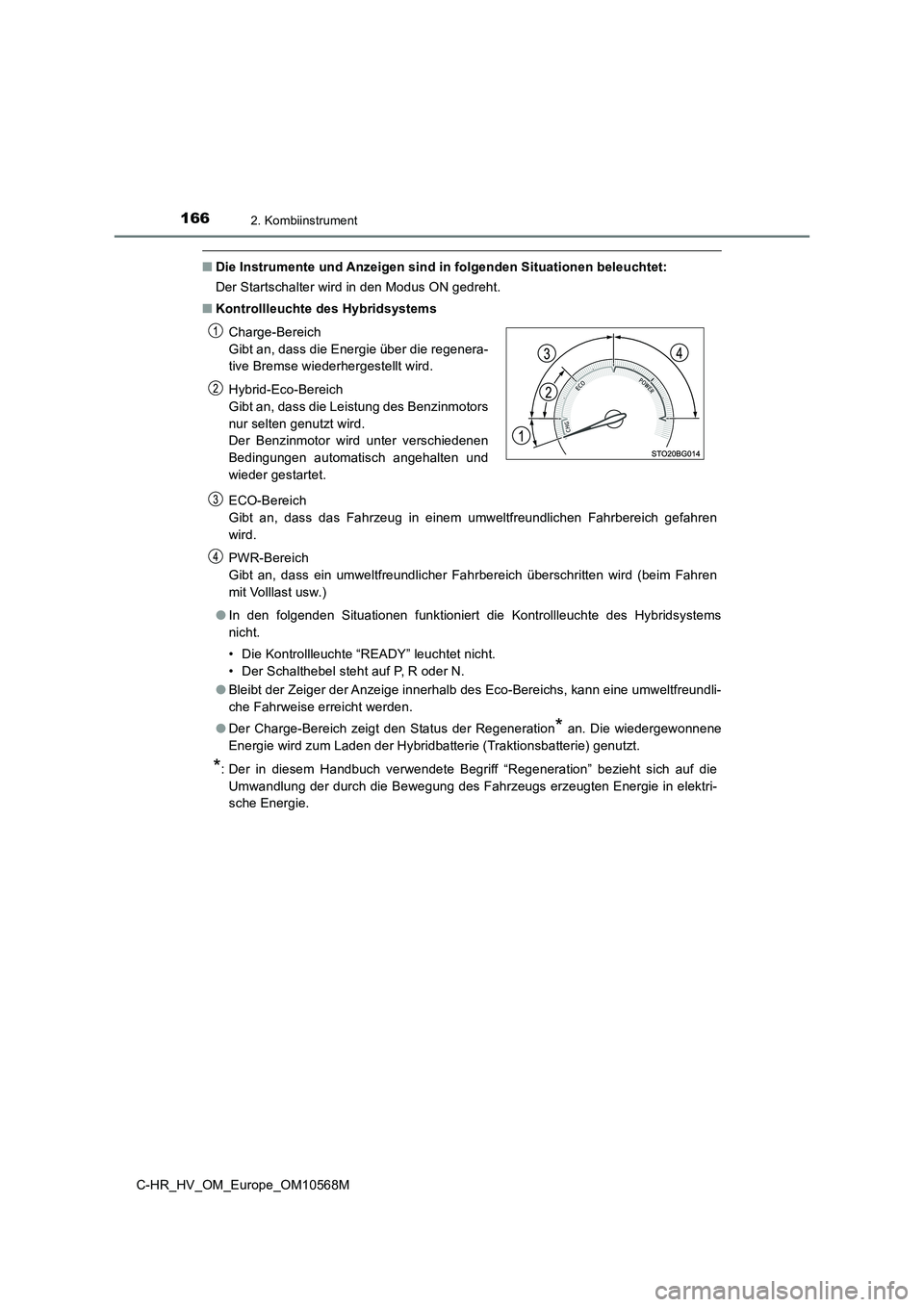

■Die Instrumente und Anzeigen sind in folgenden Situationen beleuchtet:
Der Startschalter wird in den Modus ON gedreht.
■ Kontrollleuchte des Hybridsystems
ECO-Bereich
Gibt an, dass das Fahrzeug in einem umweltfreundlichen Fahrbereich gefahren
wird.
PWR-Bereich
Gibt an, dass ein umweltfreundlicher Fahrbereich überschritten wird (beim Fahren
mit Volllast usw.)
● In den folgenden Situationen funktioniert die Kontrollleuchte des Hybridsystems
nicht.
• Die Kontrollleuchte “READY” leuchtet nicht.
• Der Schalthebel steht auf P, R oder N.
● Bleibt der Zeiger der Anzeige innerhalb des Eco-Bereichs, kann eine umweltfreundli-
che Fahrweise erreicht werden.
● Der Charge-Bereich zeigt den Status der Regeneration* an. Die wiedergewonnene
Energie wird zum Laden der Hybridbatterie (Traktionsbatterie) genutzt.
*: Der in diesem Handbuch verwendete Begriff “Regeneration” bezieht sich auf die
Umwandlung der durch die Bewegung des Fahrzeugs erzeugten Energie in elektri-
sche Energie.
Charge-Bereich
Gibt an, dass die Energie über die regenera-
tive Bremse wiederhergestellt wird.
Hybrid-Eco-Bereich
Gibt an, dass die Leistung des Benzinmotors
nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.

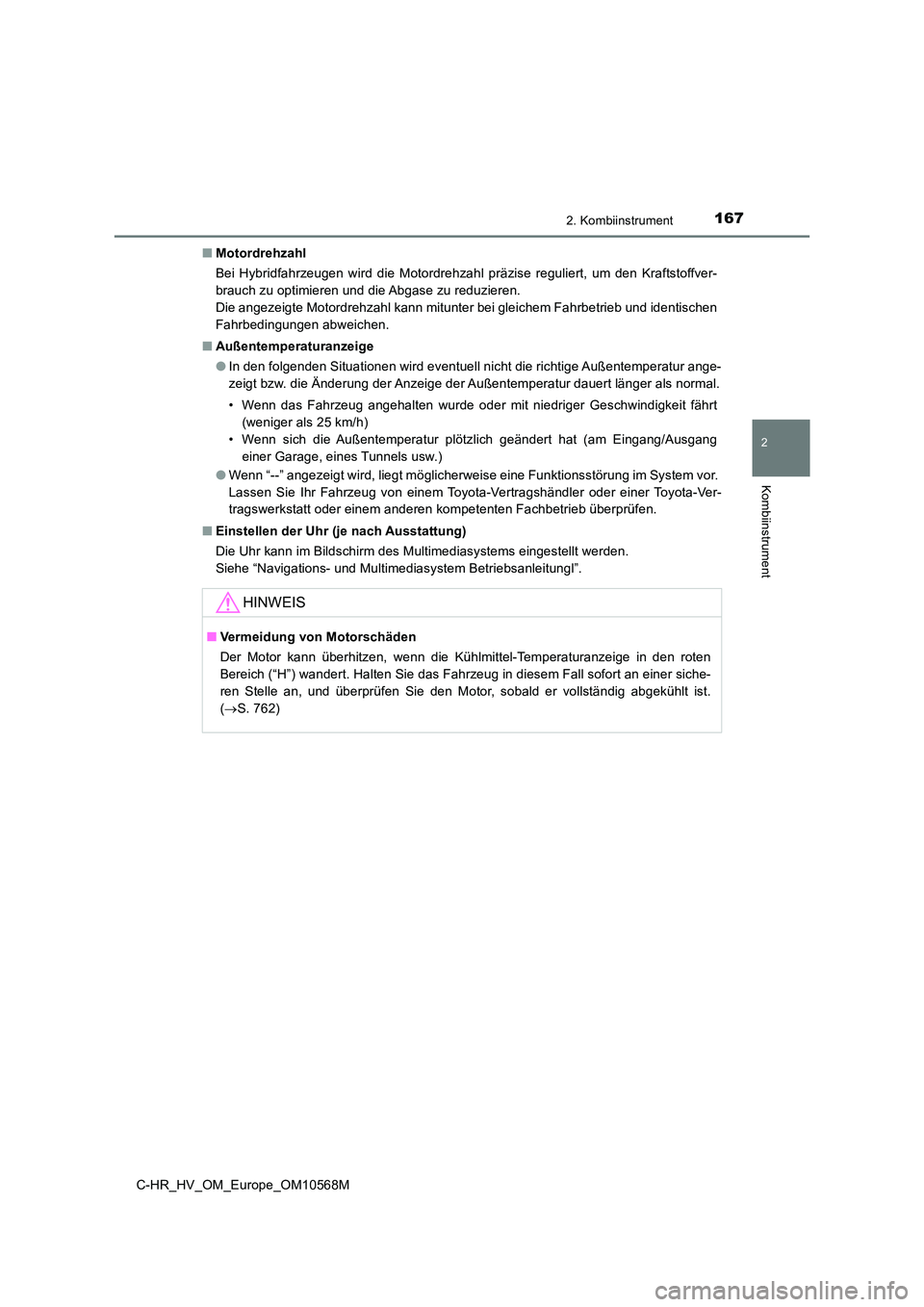

1672. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10568M
■ Motordrehzahl
Bei Hybridfahrzeugen wird die Motordrehzahl präzise reguliert, um den Kraftstoffver-
brauch zu optimieren und die Abgase zu reduzieren.
Die angezeigte Motordrehzahl kann mitunter bei gleichem Fahrbetrieb und identischen
Fahrbedingungen abweichen.
■ Außentemperaturanzeige
● In den folgenden Situationen wird eventuell nicht die richtige Außentemperatur ange-
zeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal.
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt
(weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang
einer Garage, eines Tunnels usw.)
● Wenn “--” angezeigt wird, liegt möglicherweise eine Funktionsstörung im System vor.
Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Einstellen der Uhr (je nach Ausstattung)
Die Uhr kann im Bildschirm des Multimediasystems eingestellt werden.
Siehe “Navigations- und Multimediasystem Betriebsanleitungl”.
HINWEIS
■ Vermeidung von Motorschäden
Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige in den roten
Bereich (“H”) wandert. Halten Sie das Fahrzeug in diesem Fall sofort an einer siche-
ren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist.
( S. 762)

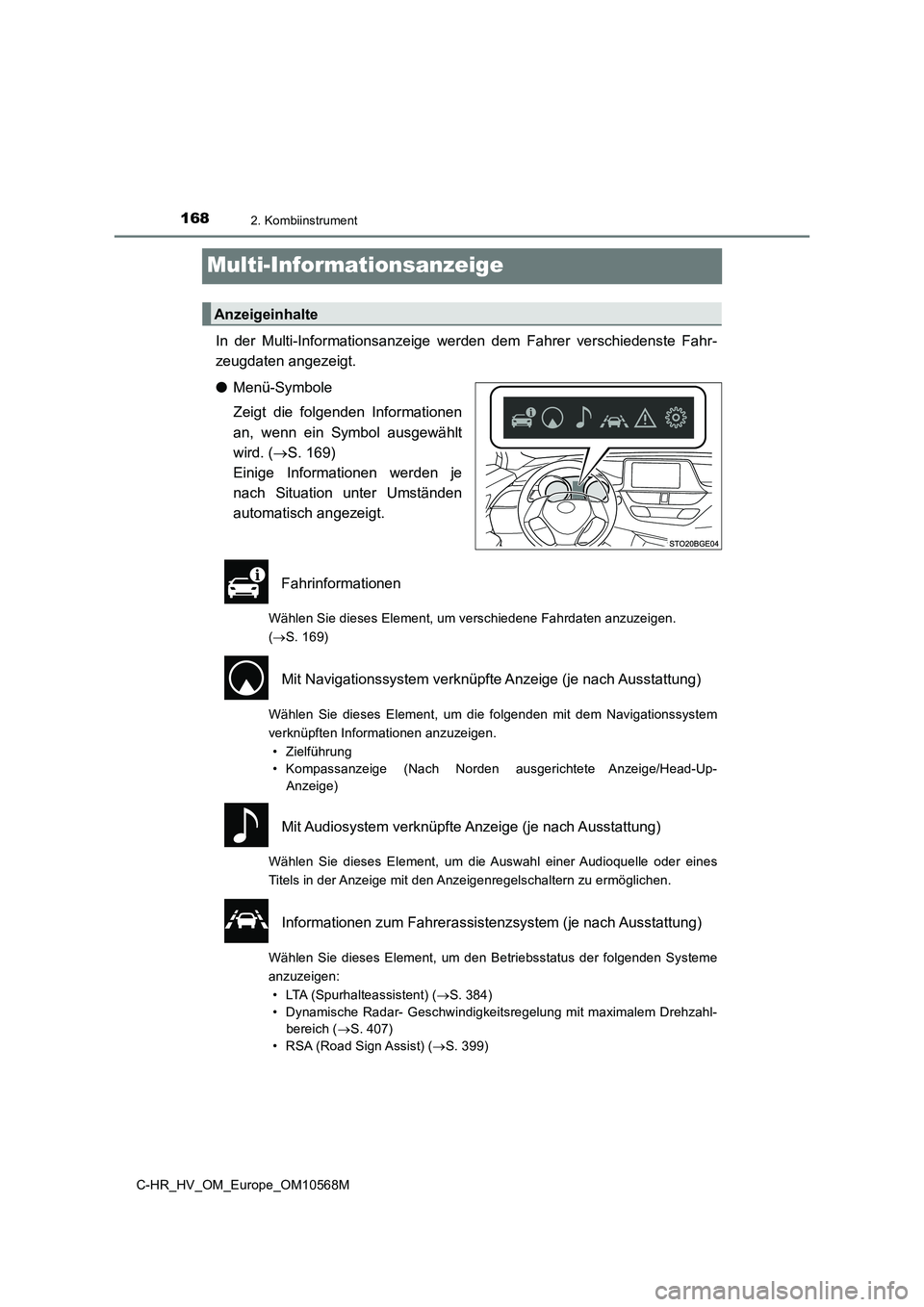

1682. Kombiinstrument
C-HR_HV_OM_Europe_OM10568M
Multi-Informationsanzeige
In der Multi-Informationsanzeige werden dem Fahrer verschiedenste Fahr-
zeugdaten angezeigt.
●Menü-Symbole
Zeigt die folgenden Informationen
an, wenn ein Symbol ausgewählt
wird. (S. 169)
Einige Informationen werden je
nach Situation unter Umständen
automatisch angezeigt.
Fahrinformationen
Wählen Sie dieses Element, um verschiedene Fahrdaten anzuzeigen.
(S. 169)
Mit Navigationssystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die folgenden mit dem Navigationssystem
verknüpften Informationen anzuzeigen.
• Zielführung
• Kompassanzeige (Nach Norden ausgerichtete Anzeige/Head-Up-
Anzeige)
Mit Audiosystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigenregelschaltern zu ermöglichen.
Informationen zum Fahrerassistenzsystem (je nach Ausstattung)
Wählen Sie dieses Element, um den Betriebsstatus der folgenden Systeme
anzuzeigen:
• LTA (Spurhalteassistent) (S. 384)
• Dynamische Radar- Geschwindigkeitsregelung mit maximalem Drehzahl-
bereich (S. 407)
• RSA (Road Sign Assist) (S. 399)
Anzeigeinhalte
