TOYOTA C-HR 2021 Betriebsanleitungen (in German)

769
8

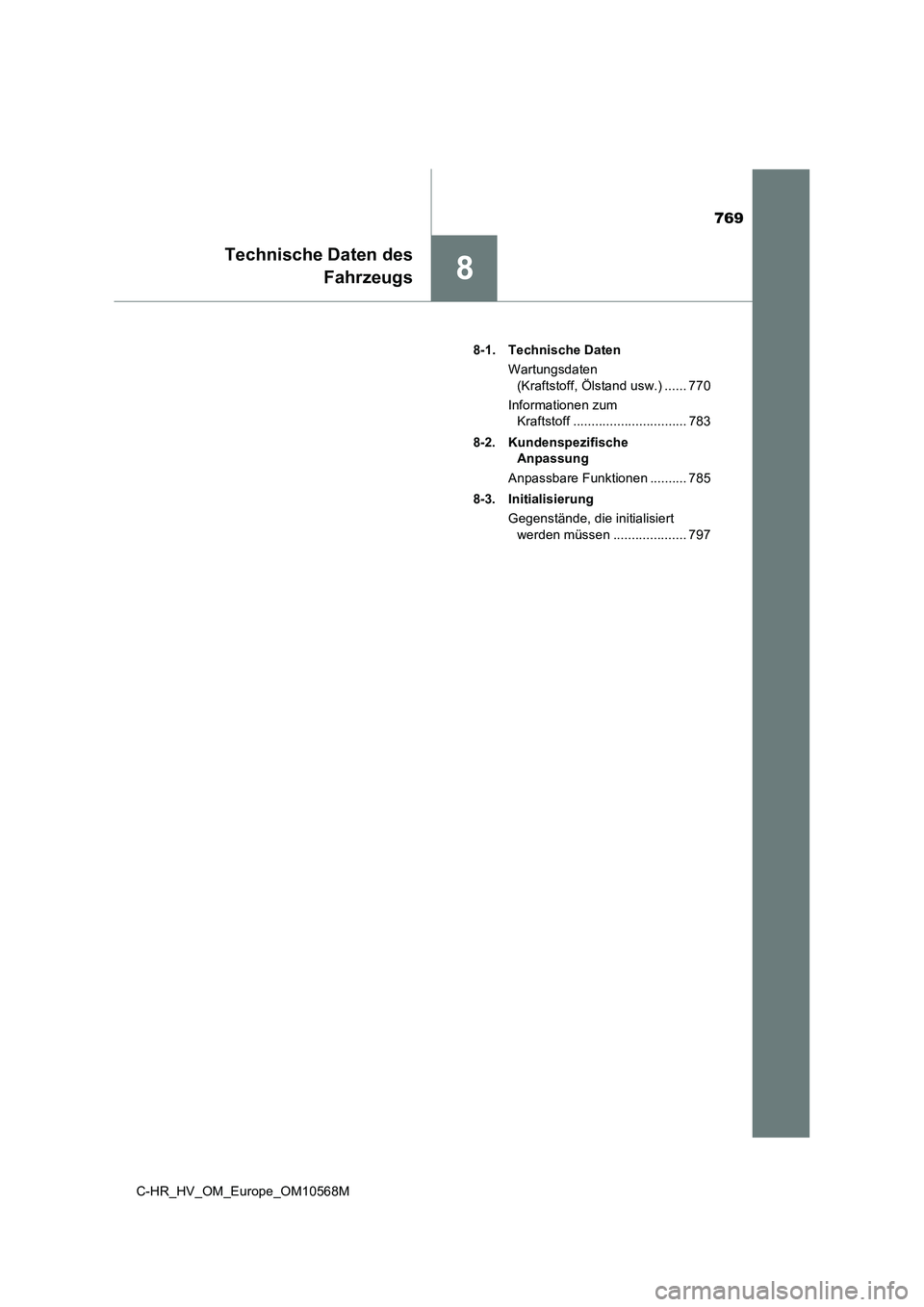

Technische Daten des
Fahrzeugs
C-HR_HV_OM_Europe_OM10568M8-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 770
Informationen zum
Kraftstoff ............................... 783
8-2. Kundenspezifische
Anpassung
Anpassbare Funktionen .......... 785
8-3. Initialisierung
Gegenstände, die initialisiert
werden müssen .................... 797

7708-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M

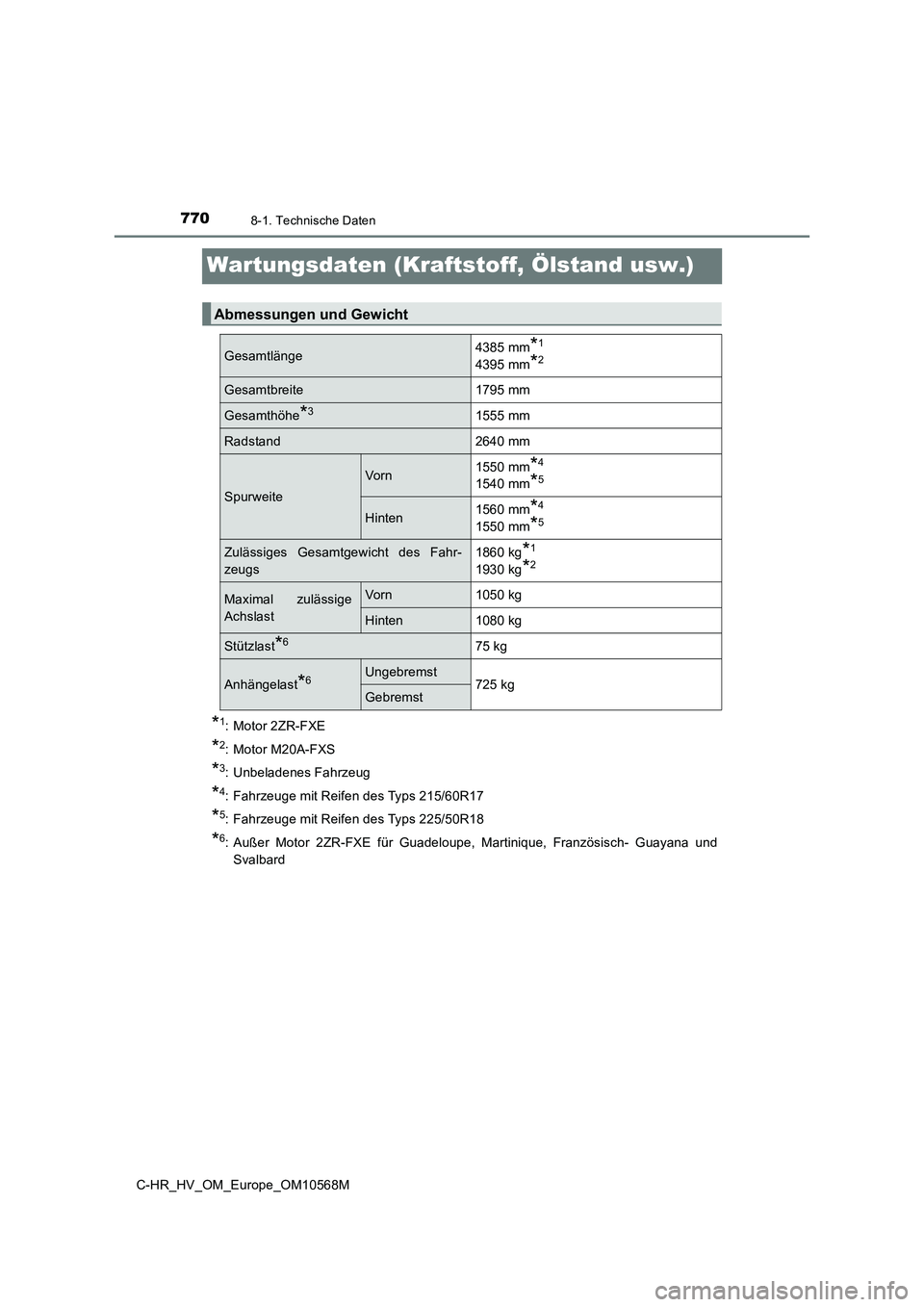

Wartungsdaten (Kraftstoff, Ölstand usw.)
*1: Motor 2ZR-FXE
*2: Motor M20A-FXS
*3: Unbeladenes Fahrzeug
*4: Fahrzeuge mit Reifen des Typs 215/60R17
*5: Fahrzeuge mit Reifen des Typs 225/50R18
*6: Außer Motor 2ZR-FXE für Guadeloupe, Martinique, Französisch- Guayana und
Svalbard
Abmessungen und Gewicht
Gesamtlänge4385 mm*1
4395 mm*2
Gesamtbreite1795 mm
Gesamthöhe*31555 mm
Radstand2640 mm
Spurweite
Vo rn1550 mm*4
1540 mm*5
Hinten1560 mm*4
1550 mm*5
Zulässiges Gesamtgewicht des Fahr-
zeugs1860 kg*1
1930 kg*2
Maximal zulässige
AchslastVo rn1050 kg
Hinten1080 kg
Stützlast*675 kg
Anhängelast*6Ungebremst725 kgGebremst

7718-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M
8
Technische Daten des Fahrzeugs

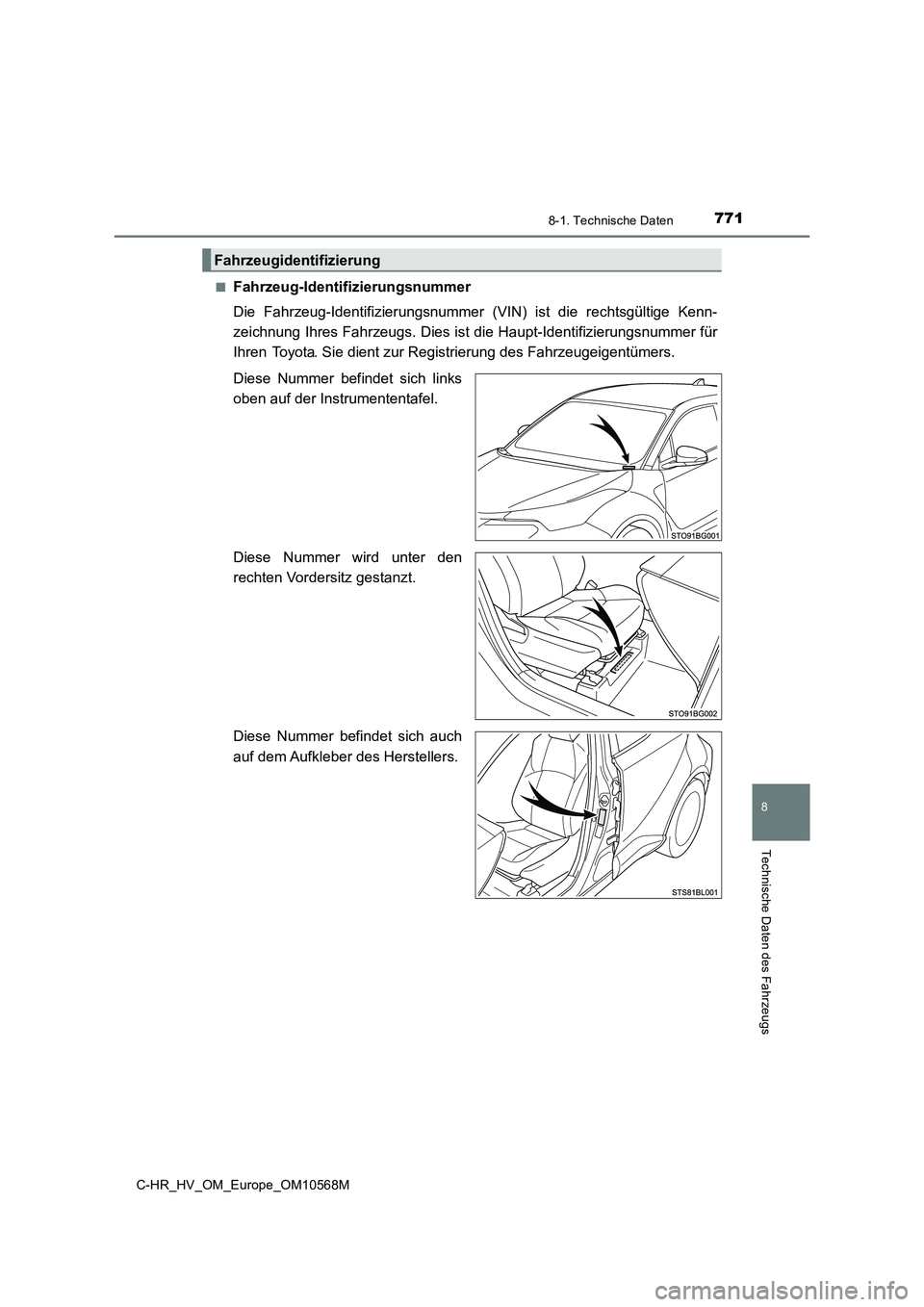

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer befindet sich links
oben auf der Instrumententafel.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Diese Nummer befindet sich auch
auf dem Aufkleber des Herstellers.
Fahrzeugidentifizierung

7728-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M

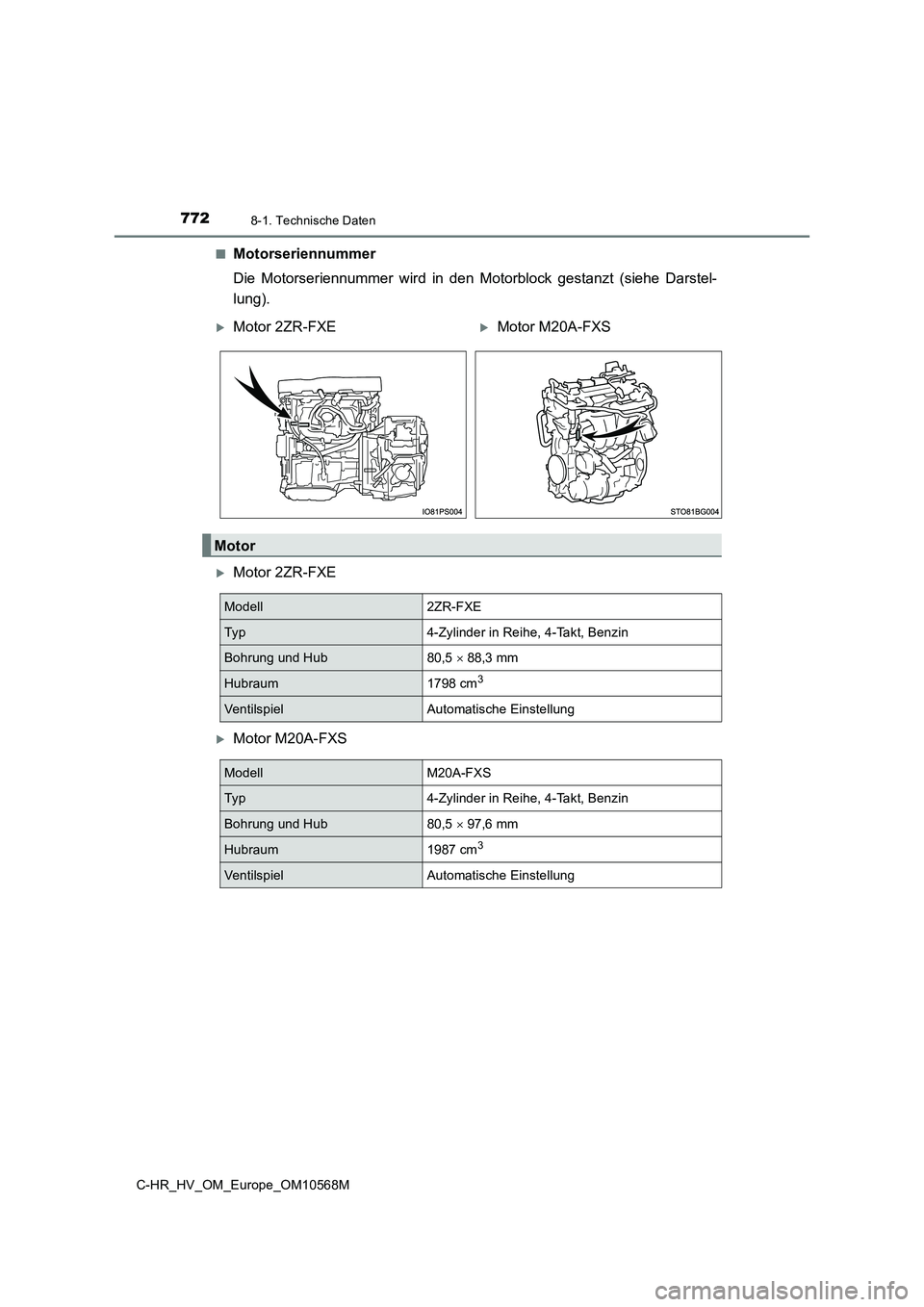

■Motorseriennummer
Die Motorseriennummer wird in den Motorblock gestanzt (siehe Darstel-
lung).
Motor 2ZR-FXE
Motor M20A-FXS
Motor 2ZR-FXEMotor M20A-FXS
Motor
Modell2ZR-FXE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  88,3 mm
Hubraum1798 cm3
VentilspielAutomatische Einstellung
ModellM20A-FXS
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  97,6 mm
Hubraum1987 cm3
VentilspielAutomatische Einstellung

7738-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M
8
Technische Daten des Fahrzeugs

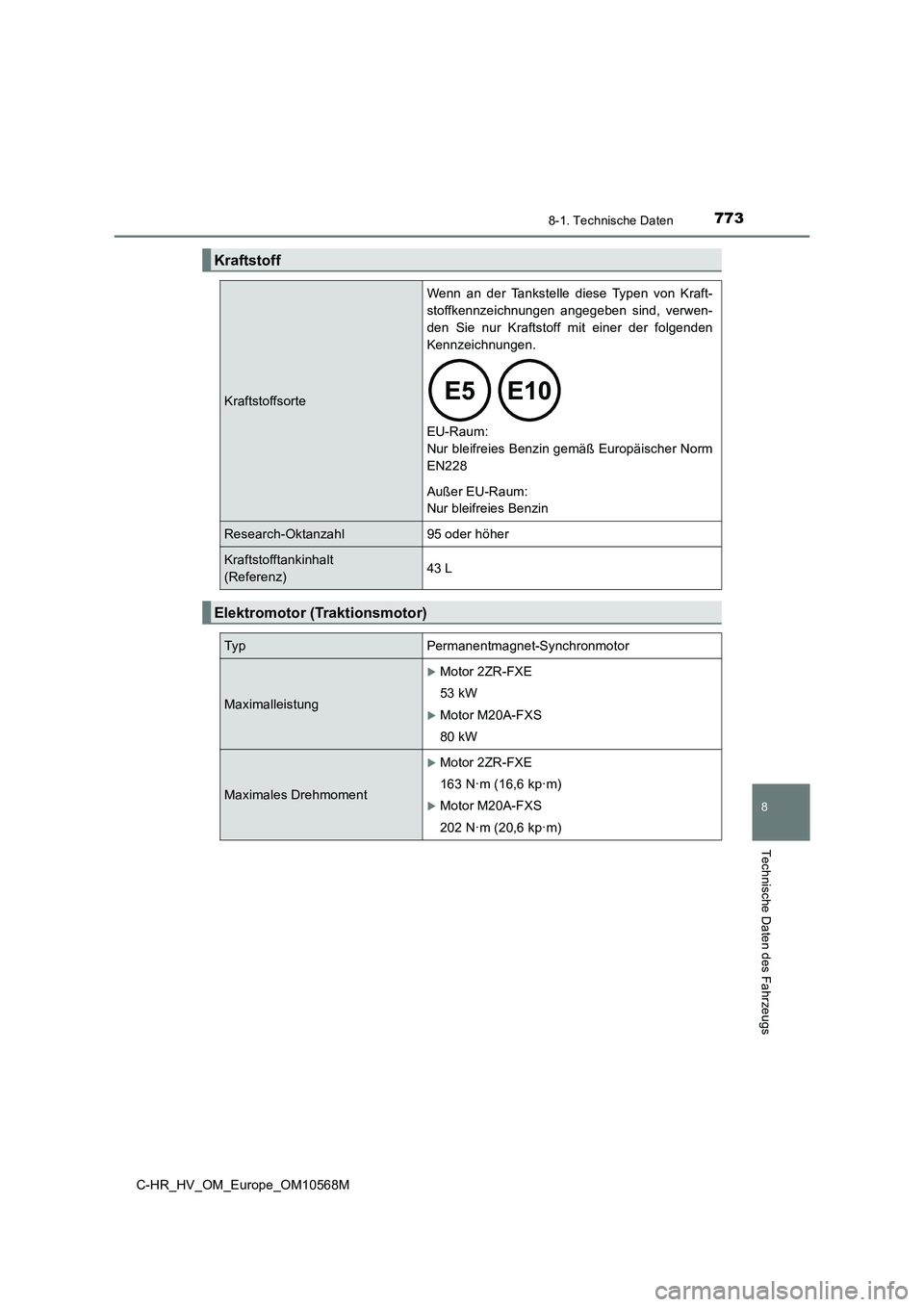

Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von Kraft-
stoffkennzeichnungen angegeben sind, verwen-
den Sie nur Kraftstoff mit einer der folgenden
Kennzeichnungen.

EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)43 L
Elektromotor (Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Maximalleistung
Motor 2ZR-FXE
53 kW
Motor M20A-FXS
80 kW
Maximales Drehmoment
Motor 2ZR-FXE
163 N·m (16,6 kp·m)
Motor M20A-FXS
202 N·m (20,6 kp·m)

7748-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M
Motor 2ZR-FXE (außer Guadeloupe, Martinique, Französisch-Guayana
und Grönland)
Motor 2ZR-FXE (für Guadeloupe, Martinique, Französisch-Guayana und Grön-
land) und Motor M20A-FXS:
■Ölfüllmenge (Ablassen und Neubefüllen ― Referenz*)
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und schalten Sie das Hybridsystem aus. Warten Sie
mindestens 5 Minuten und überprüfen Sie dann mit dem Peilstab den Ölstand.

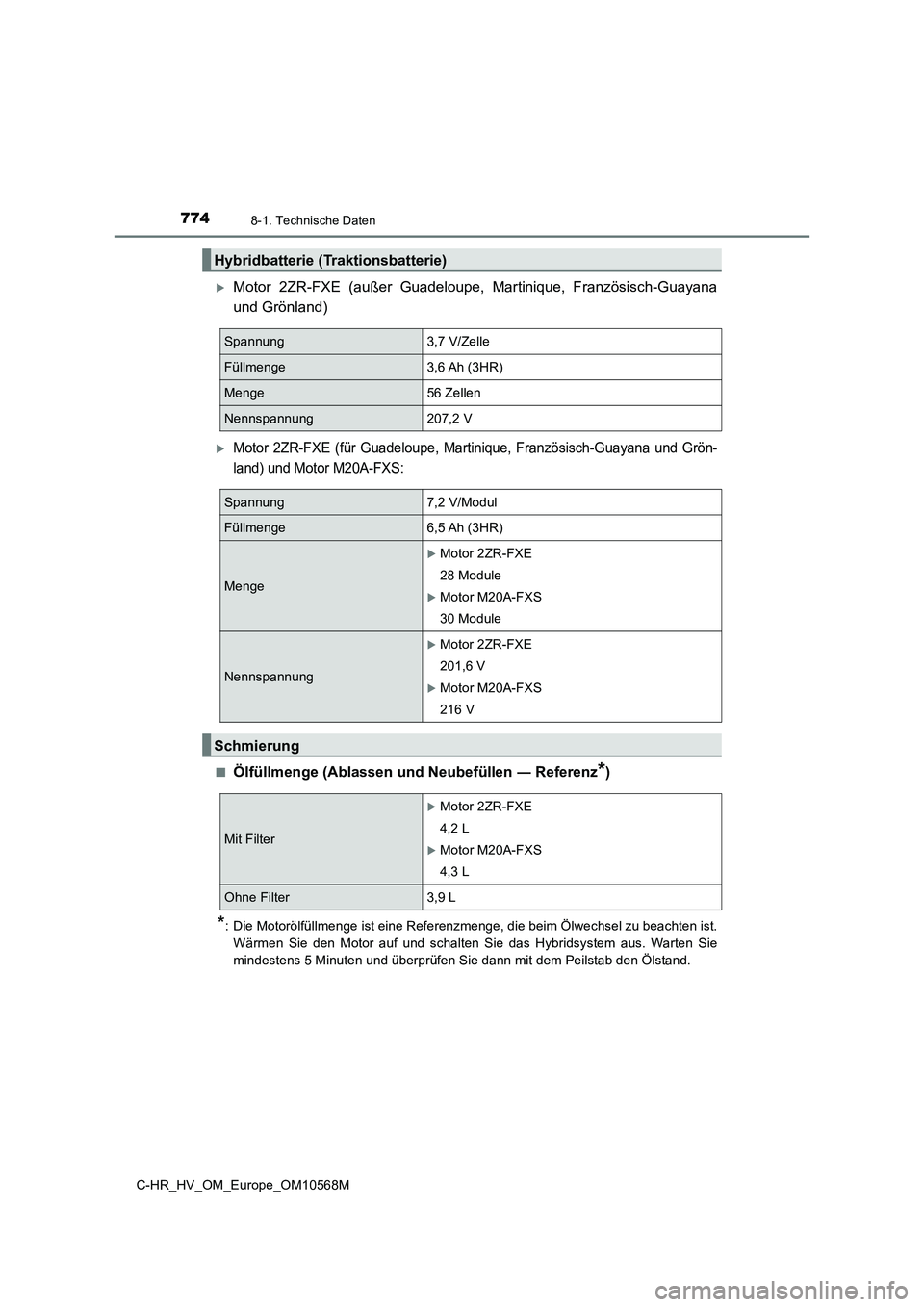

Hybridbatterie (Traktionsbatterie)
Spannung3,7 V/Zelle
Füllmenge3,6 Ah (3HR)
Menge56 Zellen
Nennspannung207,2 V
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
Menge
Motor 2ZR-FXE
28 Module
Motor M20A-FXS
30 Module
Nennspannung
Motor 2ZR-FXE
201,6 V
Motor M20A-FXS
216 V
Schmierung
Mit Filter
Motor 2ZR-FXE
4,2 L
Motor M20A-FXS
4,3 L
Ohne Filter3,9 L

7758-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M
8
Technische Daten des Fahrzeugs

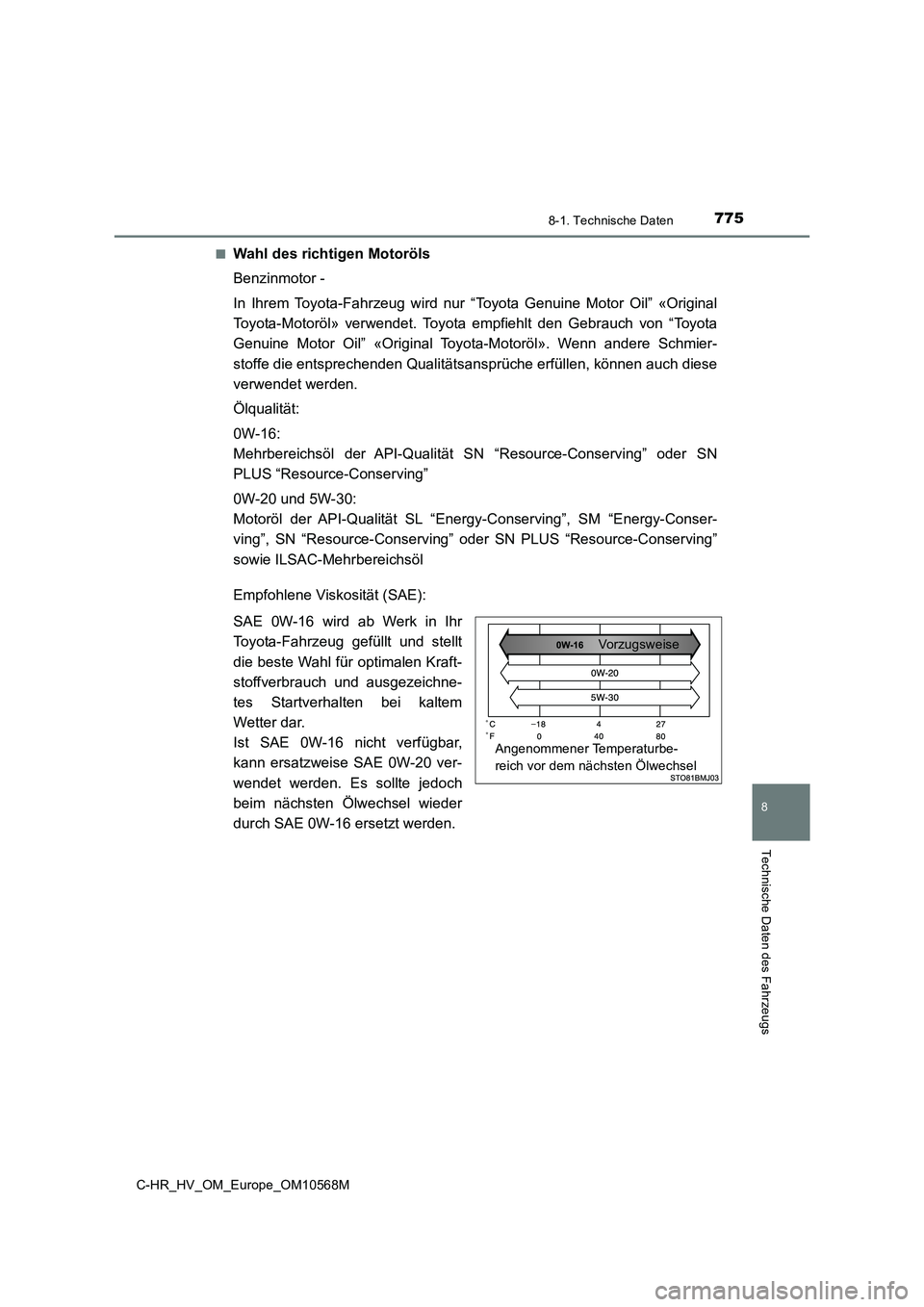

■Wahl des richtigen Motoröls
Benzinmotor -
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere Schmier-
stoffe die entsprechenden Qualitätsansprüche erfüllen, können auch diese
verwendet werden.
Ölqualität:
0W-16:
Mehrbereichsöl der API-Qualität SN “Resource-Conserving” oder SN
PLUS “Resource-Conserving”
0W-20 und 5W-30:
Motoröl der API-Qualität SL “Energy-Conserving”, SM “Energy-Conser-
ving”, SN “Resource-Conserving” oder SN PLUS “Resource-Conserving”
sowie ILSAC-Mehrbereichsöl
Empfohlene Viskosität (SAE):
SAE 0W-16 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ist SAE 0W-16 nicht verfügbar,
kann ersatzweise SAE 0W-20 ver-
wendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder
durch SAE 0W-16 ersetzt werden.
Angenommener Temperaturbe-
reich vor dem nächsten ÖlwechselVorzug swe is e

7768-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M

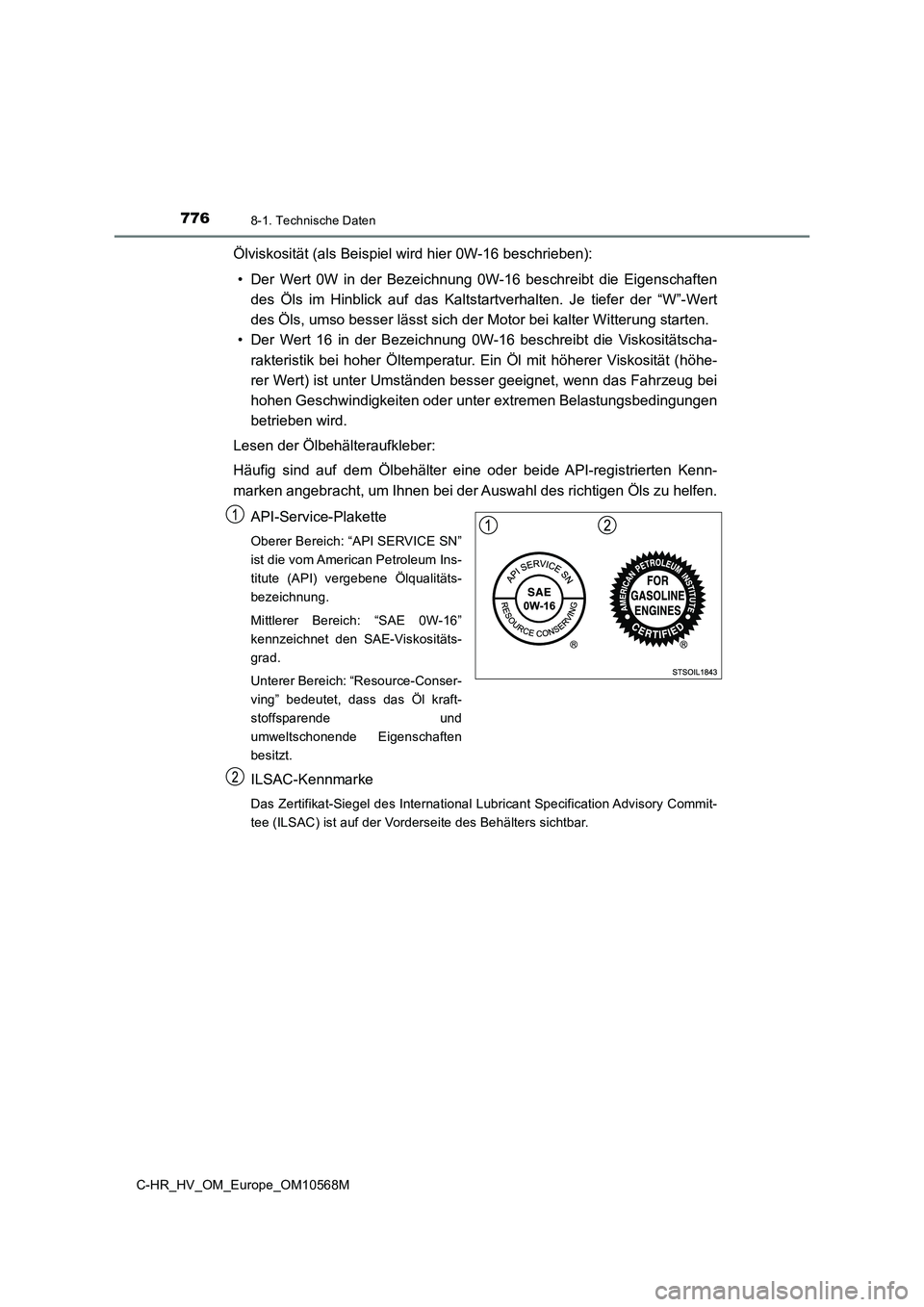

Ölviskosität (als Beispiel wird hier 0W-16 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-16 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 16 in der Bezeichnung 0W-16 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Auswahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
ist die vom American Petroleum Ins-
titute (API) vergebene Ölqualitäts-
bezeichnung.
Mittlerer Bereich: “SAE 0W-16”
kennzeichnet den SAE-Viskositäts-
grad.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl kraft-
stoffsparende und
umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubricant Specification Advisory Commit-
tee (ILSAC) ist auf der Vorderseite des Behälters sichtbar.

7778-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M
8
Technische Daten des Fahrzeugs
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

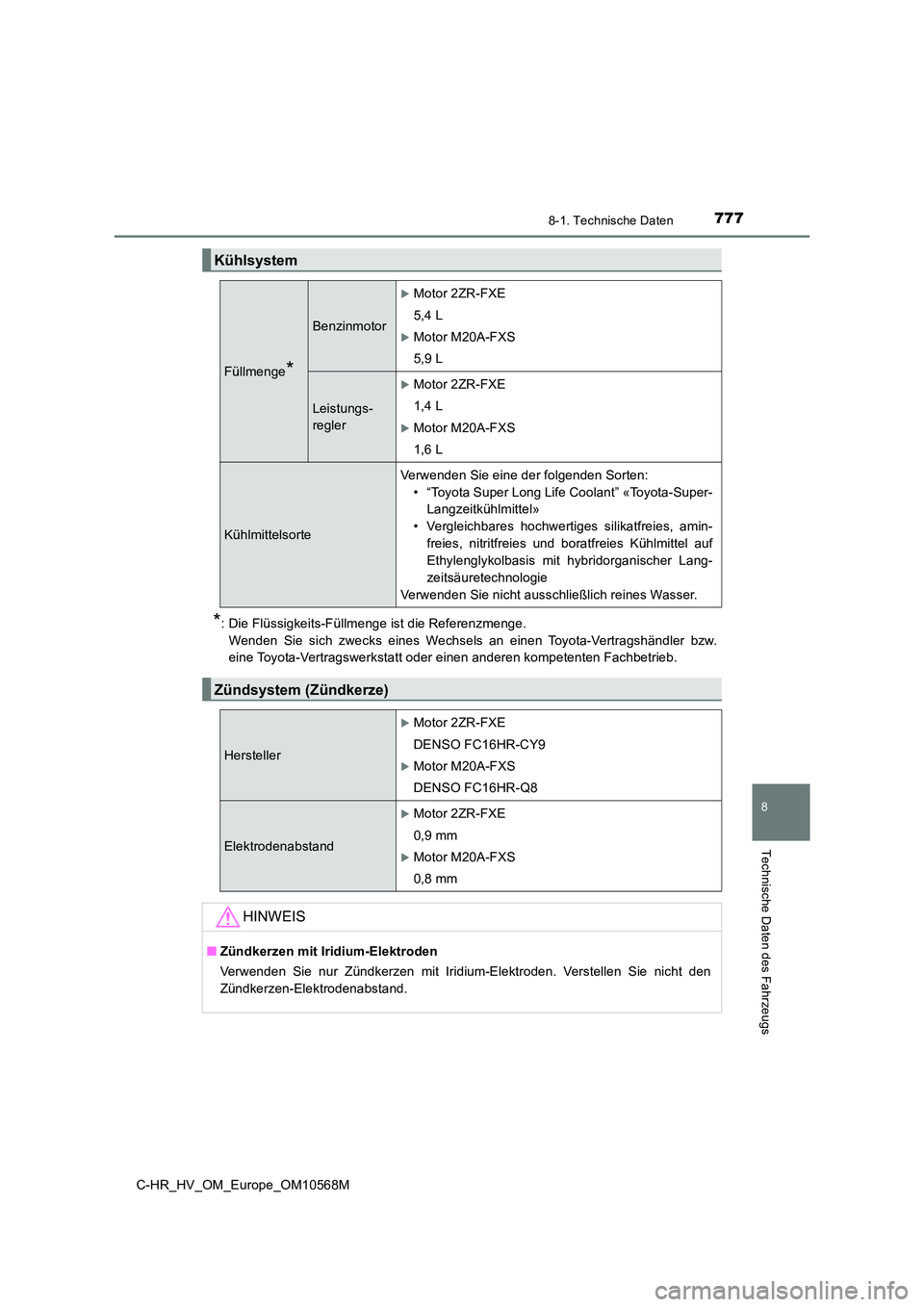

Kühlsystem
Füllmenge*
Benzinmotor
Motor 2ZR-FXE
5,4 L
Motor M20A-FXS
5,9 L
Leistungs-
regler
Motor 2ZR-FXE
1,4 L
Motor M20A-FXS
1,6 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
Hersteller
Motor 2ZR-FXE
DENSO FC16HR-CY9
Motor M20A-FXS
DENSO FC16HR-Q8
Elektrodenabstand
Motor 2ZR-FXE
0,9 mm
Motor M20A-FXS
0,8 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.

7788-1. Technische Daten
C-HR_HV_OM_Europe_OM10568M
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

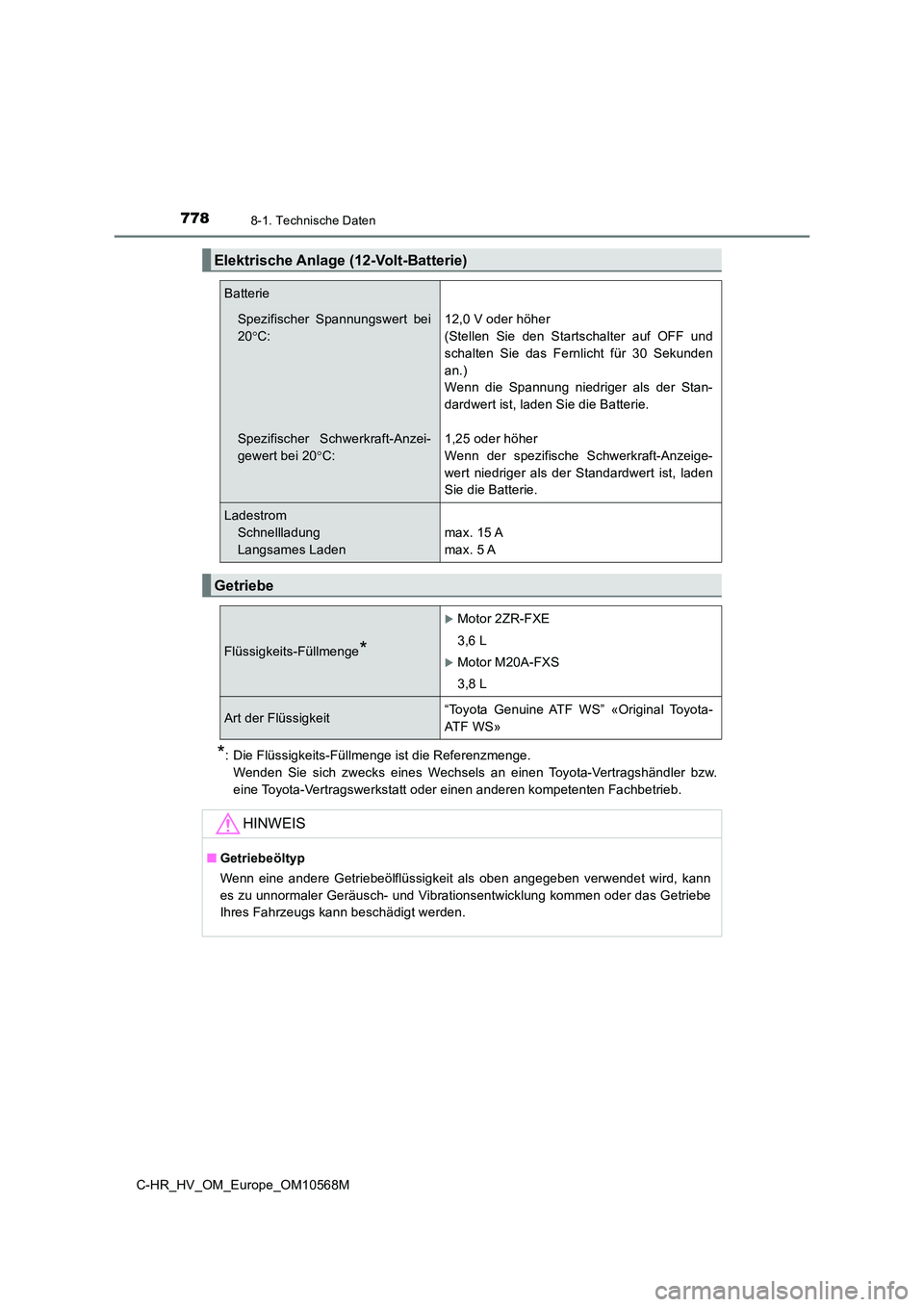

Elektrische Anlage (12-Volt-Batterie)
Batterie
Spezifischer Spannungswert bei
20 C:
Spezifischer Schwerkraft-Anzei-
gewert bei 20 C:
12,0 V oder höher
(Stellen Sie den Startschalter auf OFF und
schalten Sie das Fernlicht für 30 Sekunden
an.)
Wenn die Spannung niedriger als der Stan-
dardwert ist, laden Sie die Batterie.
1,25 oder höher
Wenn der spezifische Schwerkraft-Anzeige-
wert niedriger als der Standardwert ist, laden
Sie die Batterie.
Ladestrom
Schnellladung
Langsames Laden
max. 15 A
max. 5 A
Getriebe
Flüssigkeits-Füllmenge*
Motor 2ZR-FXE
3,6 L
Motor M20A-FXS
3,8 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-
AT F W S »
HINWEIS
■ Getriebeöltyp
Wenn eine andere Getriebeölflüssigkeit als oben angegeben verwendet wird, kann
es zu unnormaler Geräusch- und Vibrationsentwicklung kommen oder das Getriebe
Ihres Fahrzeugs kann beschädigt werden.
