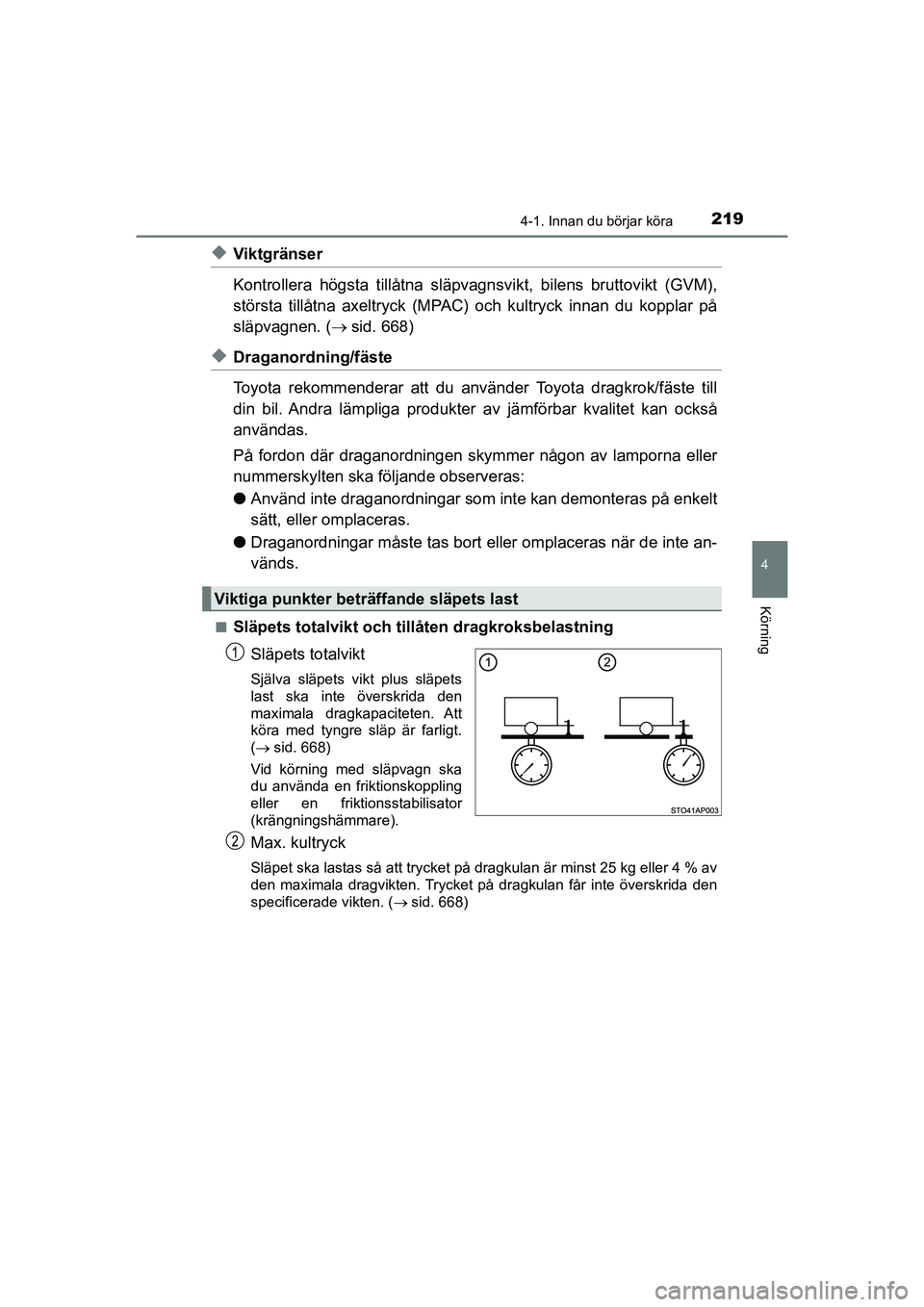

2194-1. Innan du börjar köra
4
Körning
C-HR_HV_OM_Europe_OM10647SE
uViktgränser
Kontrollera högsta tillåtna släpvagnsvikt, bilens bruttovikt (GVM),
största tillåtna axeltryck (MPAC) och kultryck innan du kopplar på
släpvagnen. ( sid. 668)
uDraganordning/fäste
Toyota rekommenderar att du använder Toyota dragkrok/fäste till
din bil. Andra lämpliga produkter av jämförbar kvalitet kan också
användas.
På fordon där draganordningen skymmer någon av lamporna eller
nummerskylten ska fö ljande observeras:
l Använd inte draganordningar som inte kan demonteras på enkelt
sätt, eller omplaceras.
l Draganordningar måste tas bort eller omplaceras när de inte an-
vänds.
nSläpets totalvikt och tillåten dragkroksbelastning
Släpets totalvikt
Själva släpets vikt plus släpets
last ska inte överskrida den
maximala dragkapaciteten. Att
köra med tyngre släp är farligt.
( sid. 668)
Vid körning med släpvagn ska
du använda en friktionskoppling
eller en friktionsstabilisator
(krängningshämmare).
Max. kultryck
Släpet ska lastas så att trycket på dragkulan är minst 25 kg eller 4 % av
den maximala dragvikten. Trycket på dragkulan får inte överskrida den
specificerade vikten. ( sid. 668)
Viktiga punkter beträffande släpets last
OM10566SE.book Page 219 Wednesday, February 3, 2021 5:44 PM

2204-1. Innan du börjar köra
C-HR_HV_OM_Europe_OM10647SEn

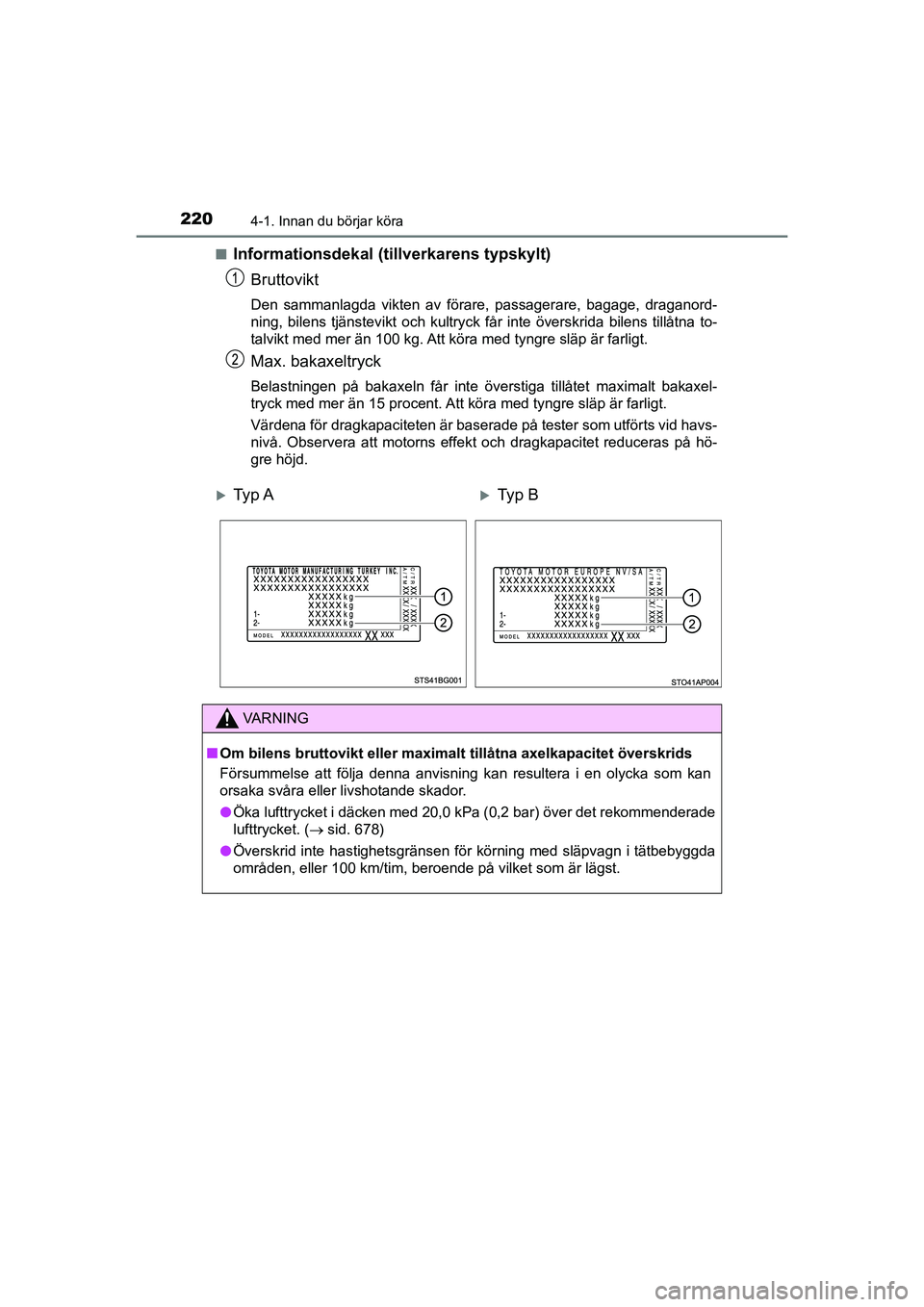

Informationsdekal (tillverkarens typskylt)
Bruttovikt
Den sammanlagda vikten av förare, passagerare, bagage, draganord-
ning, bilens tjänstevikt och kultryck får inte överskrida bilens tillåtna to-
talvikt med mer än 100 kg. Att köra med tyngre släp är farligt.
Max. bakaxeltryck
Belastningen på bakaxeln får inte överstiga tillåtet maximalt bakaxel-
tryck med mer än 15 procent. Att köra med tyngre släp är farligt.
Värdena för dragkapaciteten är baserade på tester som utförts vid havs-
nivå. Observera att motorns effekt och dragkapacitet reduceras på hö-
gre höjd.
Ty p ATy p B
VA R N I N G
nOm bilens bruttovikt eller maxima lt tillåtna axelkapacitet överskrids
Försummelse att följa denna anvisning kan resultera i en olycka som kan
orsaka svåra eller livshotande skador.
l Öka lufttrycket i däcken med 20,0 kP a (0,2 bar) över det rekommenderade
lufttrycket. ( sid. 678)
l Överskrid inte hastighetsgränsen för körning med släpvagn i tätbebyggda
områden, eller 100 km/tim, beroende på vilket som är lägst.
OM10566SE.book Page 220 Wednesday, February 3, 2021 5:44 PM

2214-1. Innan du börjar köra
4
Körning
C-HR_HV_OM_Europe_OM10647SE

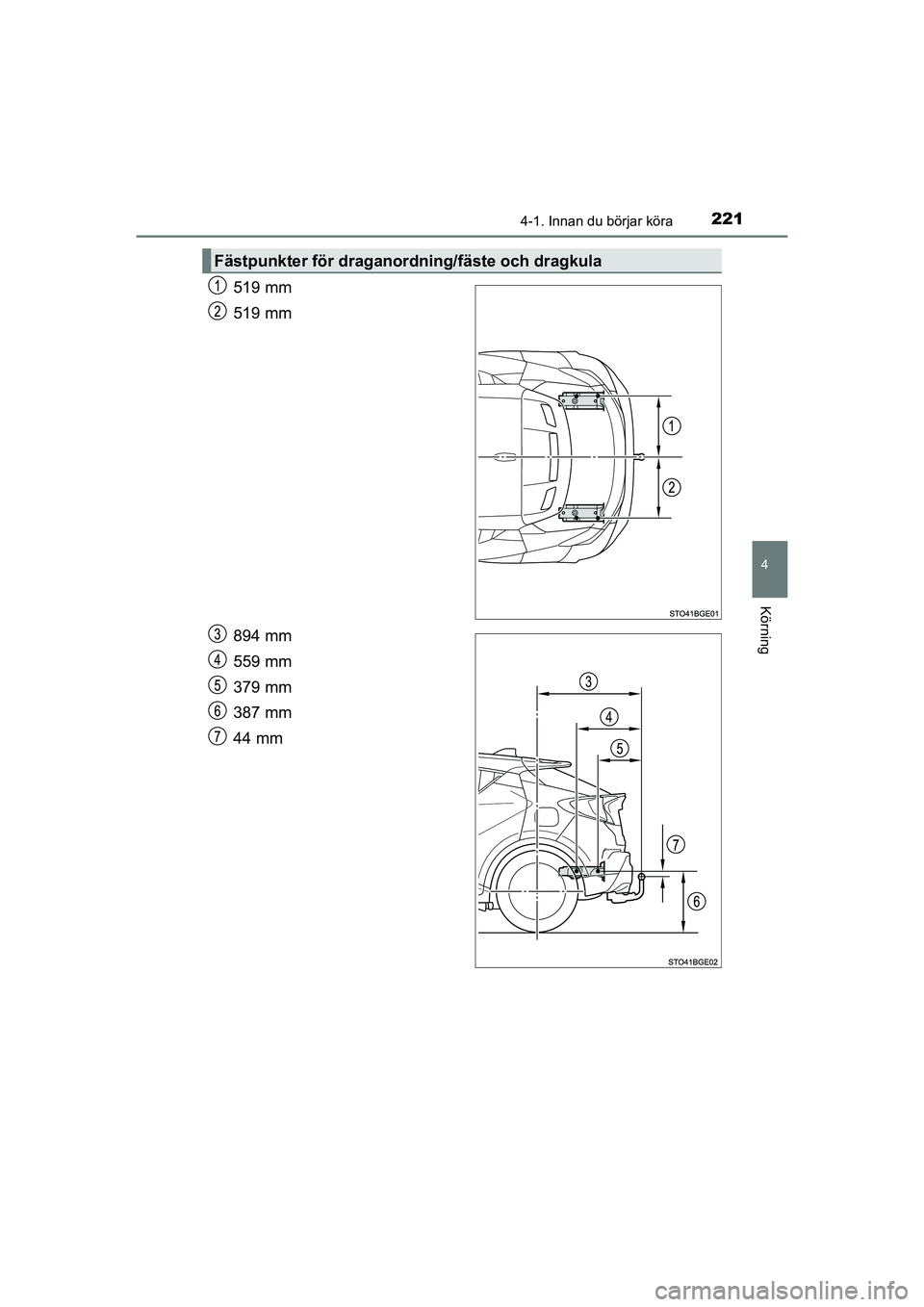

519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
44 mm
Fästpunkter för draganordning/fäste och dragkula
OM10566SE.book Page 221 Wednesday, February 3, 2021 5:44 PM

2224-1. Innan du börjar köra
C-HR_HV_OM_Europe_OM10647SE

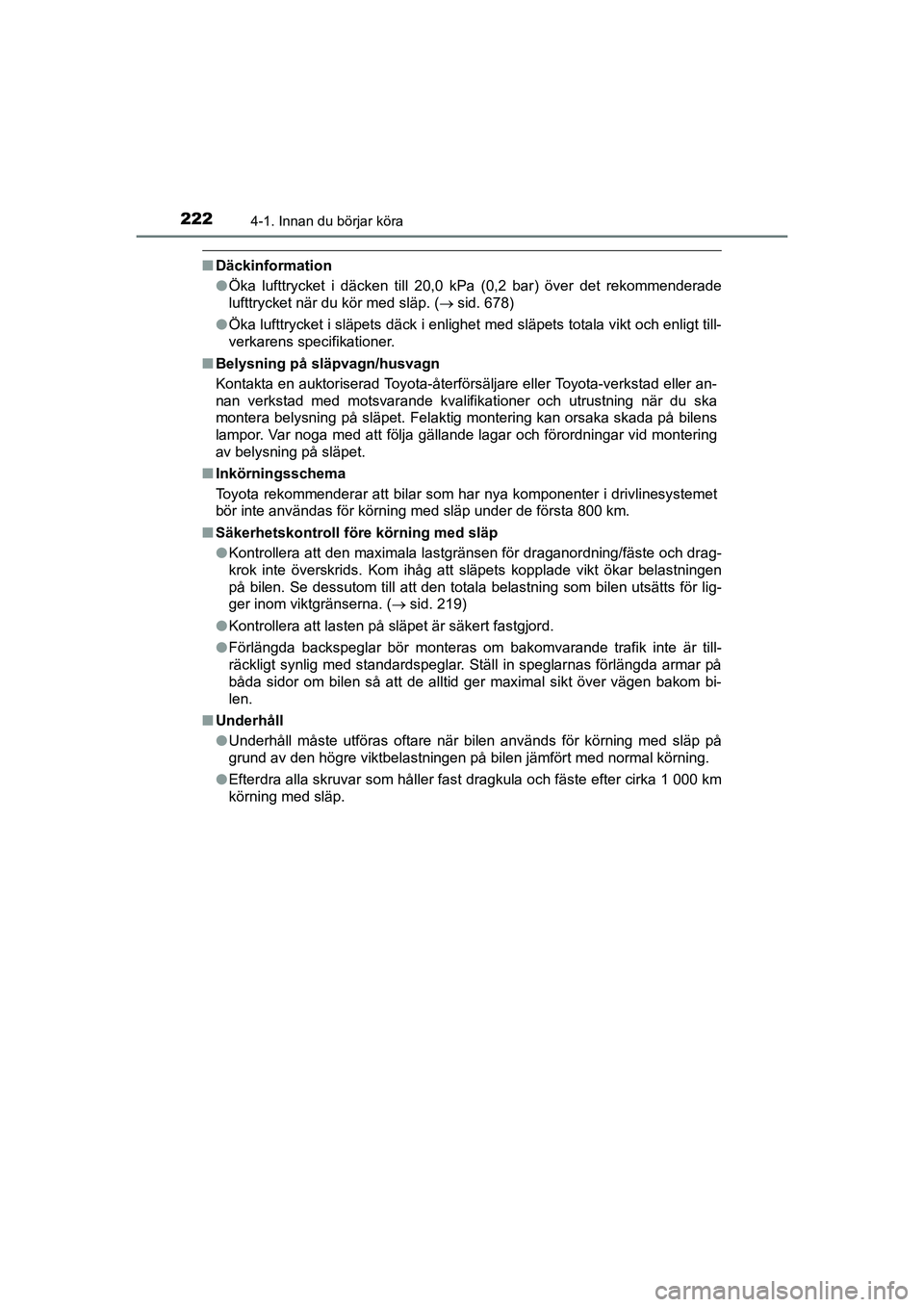

nDäckinformation
lÖka lufttrycket i däcken till 20,0 kPa (0,2 bar) över det rekommenderade
lufttrycket när du kör med släp. ( sid. 678)
l Öka lufttrycket i släpets däck i enlighet med släpets totala vikt och enligt till-
verkarens specifikationer.
n Belysning på släpvagn/husvagn
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller an-
nan verkstad med motsvarande kvalifikationer och utrustning när du ska
montera belysning på släpet. Felaktig montering kan orsaka skada på bilens
lampor. Var noga med att följa gällande lagar och förordningar vid montering
av belysning på släpet.
n Inkörningsschema
Toyota rekommenderar att bilar som har nya komponenter i drivlinesystemet
bör inte användas för körning med släp under de första 800 km.
n Säkerhetskontroll före körning med släp
lKontrollera att den maximala lastgränsen för draganordning/fäste och drag-
krok inte överskrids. Kom ihåg att släpets kopplade vikt ökar belastningen
på bilen. Se dessutom till att den totala belastning som bilen utsätts för lig-
ger inom viktgränserna. ( sid. 219)
l Kontrollera att lasten på släpet är säkert fastgjord.
l Förlängda backspeglar bör monteras om bakomvarande trafik inte är till-
räckligt synlig med standardspeglar. Ställ in speglarnas förlängda armar på
båda sidor om bilen så att de alltid ger maximal sikt över vägen bakom bi-
len.
n Underhåll
lUnderhåll måste utföras oftare när bilen används för körning med släp på
grund av den högre viktbelastningen på bilen jämfört med normal\
körning.
l Efterdra alla skruvar som håller fast dragkula och fäste efter cirka 1 000 km
körning med släp.
OM10566SE.book Page 222 Wednesday, February 3, 2021 5:44 PM

2234-1. Innan du börjar köra
4
Körning
C-HR_HV_OM_Europe_OM10647SEn

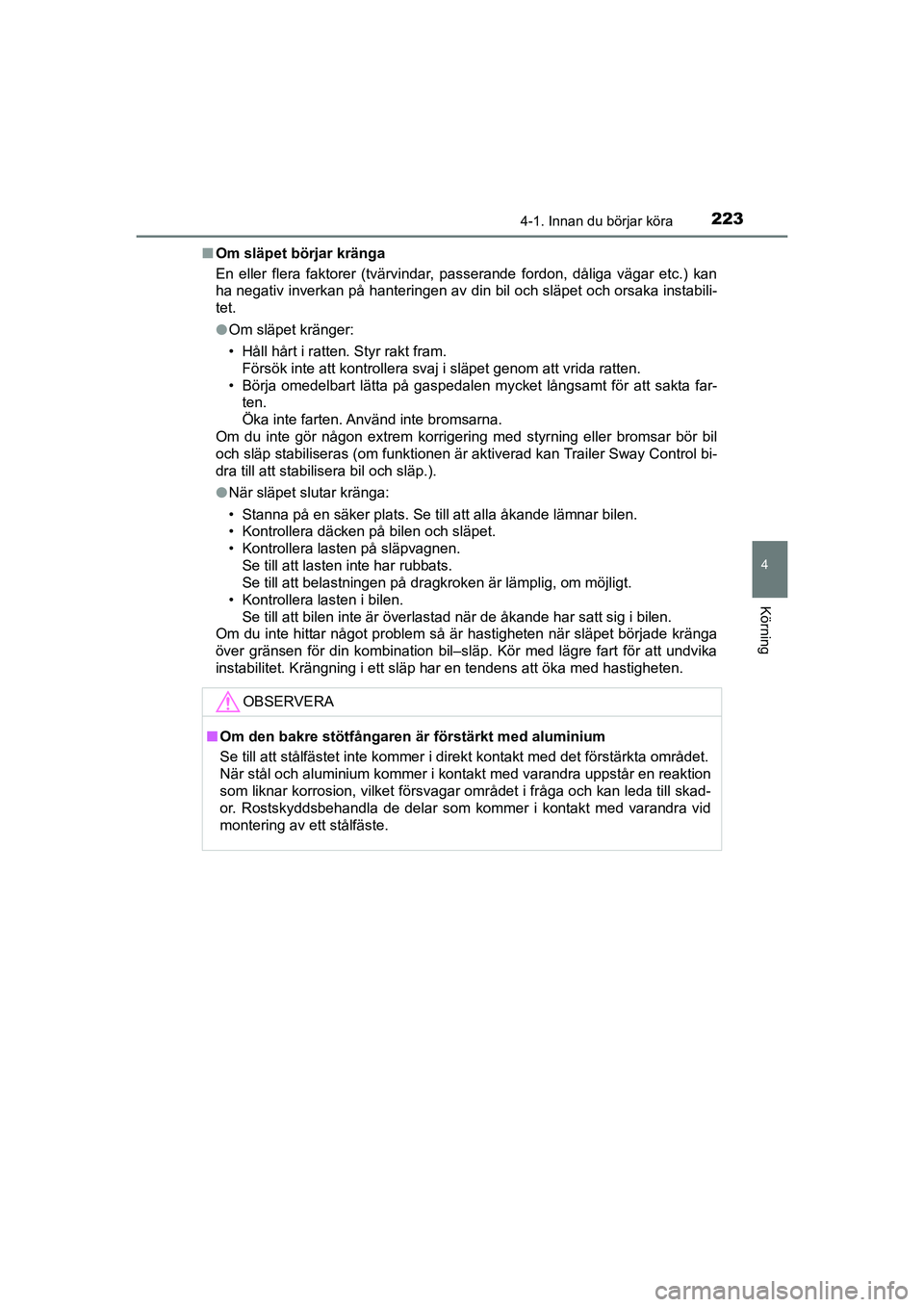

Om släpet börjar kränga
En eller flera faktorer (tvärvindar, passerande fordon, dåliga vägar etc.) kan
ha negativ inverkan på hanteringen av din bil och släpet och orsaka instabili-
tet.
lOm släpet kränger:
• Håll hårt i ratten. Styr rakt fram.
Försök inte att kontrollera svaj i släpet genom att vrida ratten.
• Börja omedelbart lätta på gaspedalen mycket långsamt för a\
tt sakta far- ten.
Öka inte farten. Använd inte bromsarna.
Om du inte gör någon extrem korrigering med styrning eller bromsar\
bör bil
och släp stabiliseras (om funktionen är aktiverad kan Trailer Sway Control bi-
dra till att stabilisera bil och släp.).
l När släpet slutar kränga:
• Stanna på en säker plats. Se till att alla åkande lämnar bilen.
• Kontrollera däcken på bilen och släpet.
• Kontrollera lasten på släpvagnen.
Se till att lasten inte har rubbats.
Se till att belastningen på dragkroken är lämplig, om möjlig\
t.
• Kontrollera lasten i bilen.
Se till att bilen inte är överlastad när de åkande har satt sig i bilen.
Om du inte hittar något problem så är hastigheten när släpet började kränga
över gränsen för din kombination bil–släp. Kör med lägre fart för att undvika
instabilitet. Krängning i ett släp har en tendens att öka med hastigheten.
OBSERVERA
n Om den bakre stötfångaren är förstärkt med aluminium
Se till att stålfästet inte kommer i direkt kontakt med det för\
stärkta området.
När stål och aluminium kommer i kontakt med varandra uppstår en reaktion
som liknar korrosion, vilket försvagar området i fråga och kan leda till skad-
or. Rostskyddsbehandla de delar som kommer i kontakt med varandra vid
montering av ett stålfäste.
OM10566SE.book Page 223 Wednesday, February 3, 2021 5:44 PM

2244-1. Innan du börjar köra
C-HR_HV_OM_Europe_OM10647SE

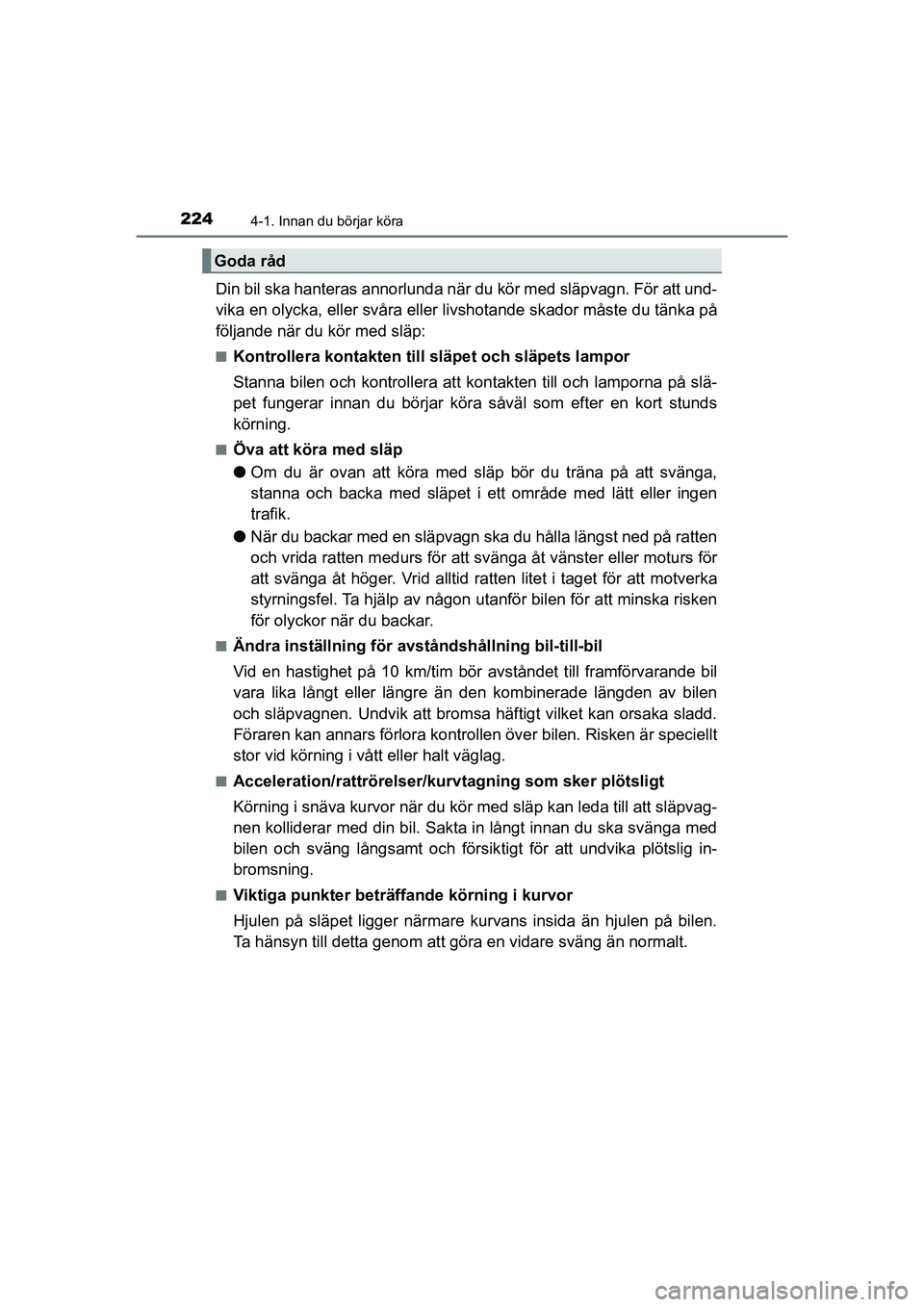

Din bil ska hanteras annorlunda när du kör med släpvagn. För att und-
vika en olycka, eller svåra eller livshotande skador måste du tänka på
följande när du kör med släp:
nKontrollera kontakten till släpet och släpets lampor
Stanna bilen och kontrollera att ko ntakten till och lamporna på slä-
pet fungerar innan du börjar köra såväl som efter en kort stunds
körning.
nÖva att köra med släp
l Om du är ovan att köra med släp bör du träna på att svänga,
stanna och backa med släpet i ett område med lätt eller ingen
trafik.
l När du backar med en släpvagn ska du hålla längst ned på ratten
och vrida ratten medurs för att svänga åt vänster eller moturs för
att svänga åt höger. Vrid alltid ratten litet i taget för att motverka
styrningsfel. Ta hjälp av någon ut anför bilen för att minska risken
för olyckor när du backar.
nÄndra inställning för avs tåndshållning bil-till-bil
Vid en hastighet på 10 km/tim bör avståndet till framförvarande bil
vara lika långt eller längre än den kombinerade längden av bilen
och släpvagnen. Undvik att bromsa häftigt vilket kan orsaka sladd.
Föraren kan annars förlora kontrollen över bilen. Risken är speciellt
stor vid körning i vått eller halt väglag.
nAcceleration/rattrörelser/kurvtagning som sker plötsligt
Körning i snäva kurvor när du kör med släp kan leda till att släpvag-
nen kolliderar med din bil. Sakta in långt innan du ska svänga med
bilen och sväng långsamt och försik tigt för att undvika plötslig in-
bromsning.
nViktiga punkter beträffande körning i kurvor
Hjulen på släpet ligger närmare kurvans insida än hjulen på bilen.
Ta hänsyn till detta ge nom att göra en vidare sväng än normalt.
Goda råd
OM10566SE.book Page 224 Wednesday, February 3, 2021 5:44 PM

2254-1. Innan du börjar köra
4
Körning
C-HR_HV_OM_Europe_OM10647SEn

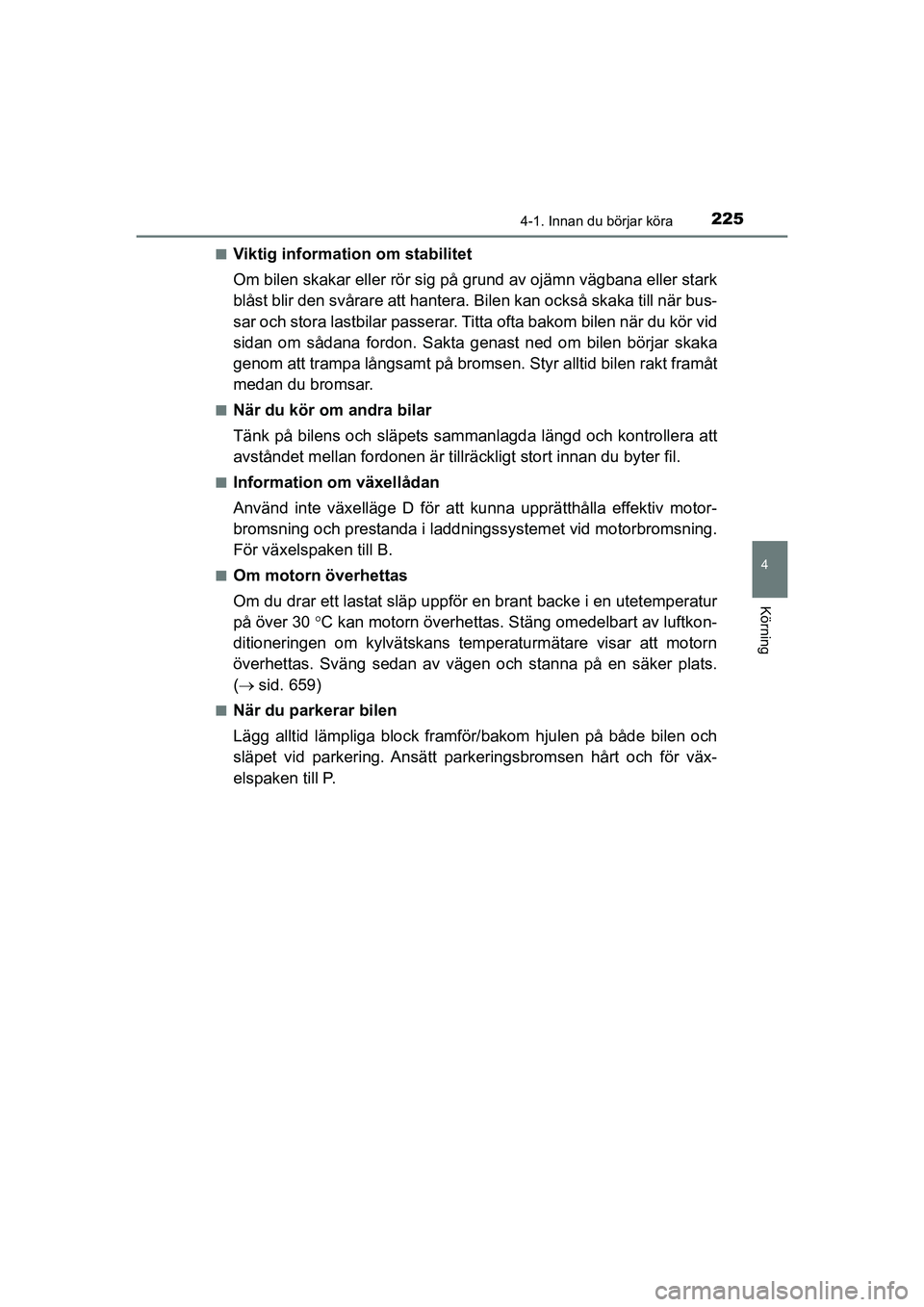

Viktig information om stabilitet
Om bilen skakar eller rör sig på grund av ojämn vägbana eller stark
blåst blir den svårare att hantera.
Bilen kan också skaka till när bus-
sar och stora lastbilar passerar. Titta ofta bakom bilen när du kör vid
sidan om sådana fordon. Sakta genast ned om bilen börjar skaka
genom att trampa långsamt på bromsen. Styr alltid bilen rakt framåt
medan du bromsar.
nNär du kör om andra bilar
Tänk på bilens och släpets samman lagda längd och kontrollera att
avståndet mellan fordonen är tillr äckligt stort innan du byter fil.
nInformation om växellådan
Använd inte växelläge D för att kunna upprätthålla effektiv motor-
bromsning och prestanda i laddni ngssystemet vid motorbromsning.
För växelspaken till B.
nOm motorn överhettas
Om du drar ett lastat släp uppfö r en brant backe i en utetemperatur
på över 30 C kan motorn överhettas. Stäng omedelbart av luftkon-
ditioneringen om kylvätskans temperaturmätare visar att motorn
överhettas. Sväng sedan av vägen och stanna på en säker plats.
(  sid. 659)
nNär du parkerar bilen
Lägg alltid lämpliga block framför/ bakom hjulen på både bilen och
släpet vid parkering. Ansätt parkeringsbromsen hårt och för väx-
elspaken till P.
OM10566SE.book Page 225 Wednesday, February 3, 2021 5:44 PM

2264-1. Innan du börjar köra
C-HR_HV_OM_Europe_OM10647SE

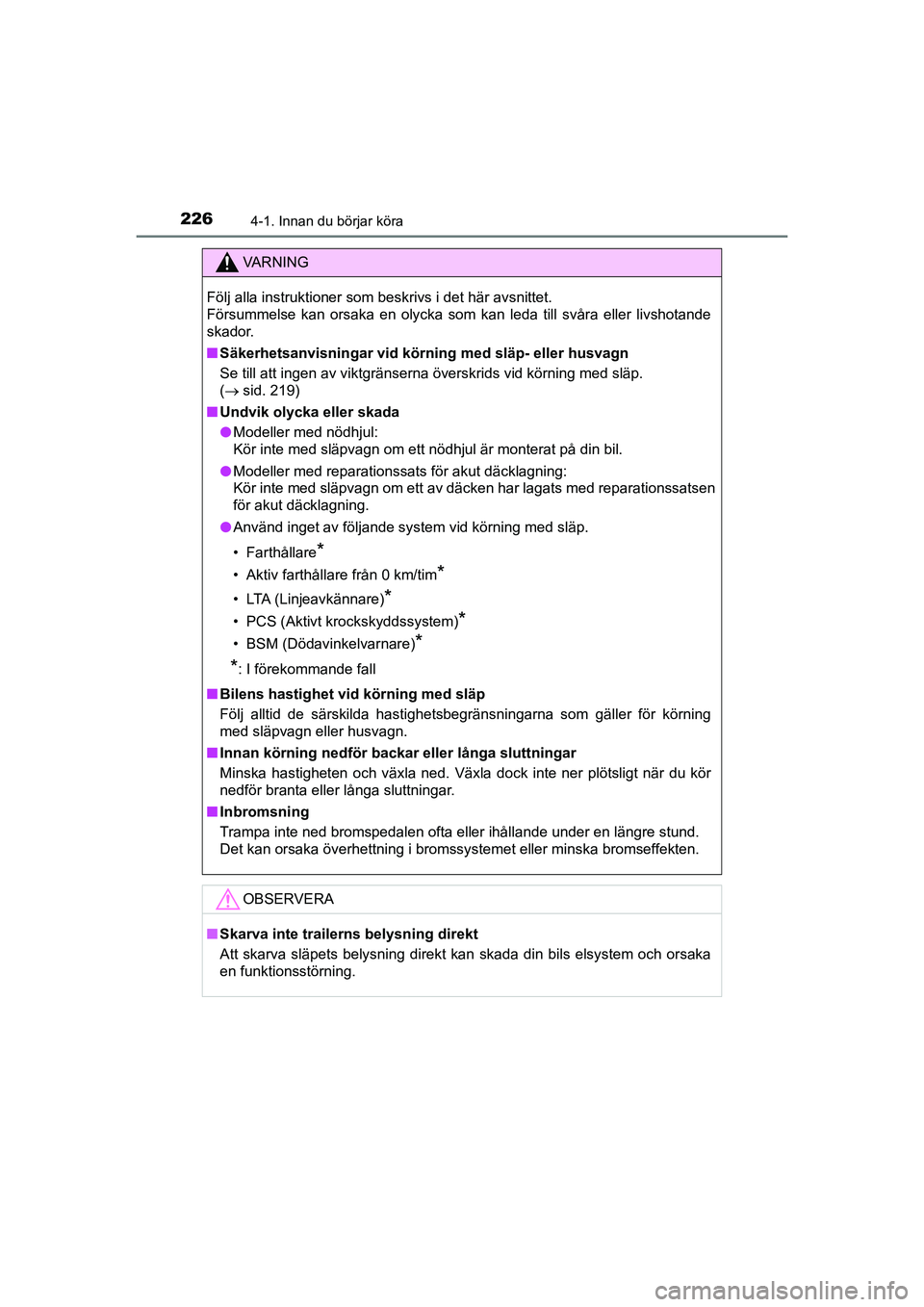

VA R N I N G
Följ alla instruktioner som beskrivs i det här avsnittet.
Försummelse kan orsaka en olycka som kan leda till svåra eller livshotande
skador.
nSäkerhetsanvisningar vid körn ing med släp- eller husvagn
Se till att ingen av viktgränserna överskrids vid körning med släp.
(  sid. 219)
n Undvik olycka eller skada
l Modeller med nödhjul:
Kör inte med släpvagn om ett nödhjul är monterat på din bil.
l Modeller med reparationssats för akut däcklagning:
Kör inte med släpvagn om ett av däcken har lagats med reparationssatsen
för akut däcklagning.
l Använd inget av följande system vid körning med släp.
• Farthållare
*
• Aktiv farthållare från 0 km/tim*
• LTA (Linjeavkännare)*
• PCS (Aktivt krockskyddssystem)*
• BSM (Dödavinkelvarnare)*
*
: I förekommande fall
n Bilens hastighet vid körning med släp
Följ alltid de särskilda hastighetsbegränsningarna som gäller för körning
med släpvagn eller husvagn.
n Innan körning nedför backar eller långa sluttningar
Minska hastigheten och växla ned. Växla dock inte ner plötsligt när du kör
nedför branta eller långa sluttningar.
n Inbromsning
Trampa inte ned bromspedalen ofta eller ihållande under en längre stund.
Det kan orsaka överhettning i bromssystemet eller minska bromseffekten.
OBSERVERA
nSkarva inte trailerns belysning direkt
Att skarva släpets belysning direkt kan skada din bils elsystem och orsaka
en funktionsstörning.
OM10566SE.book Page 226 Wednesday, February 3, 2021 5:44 PM

227
4
4-2. Körrutiner
Körning
C-HR_HV_OM_Europe_OM10647SE

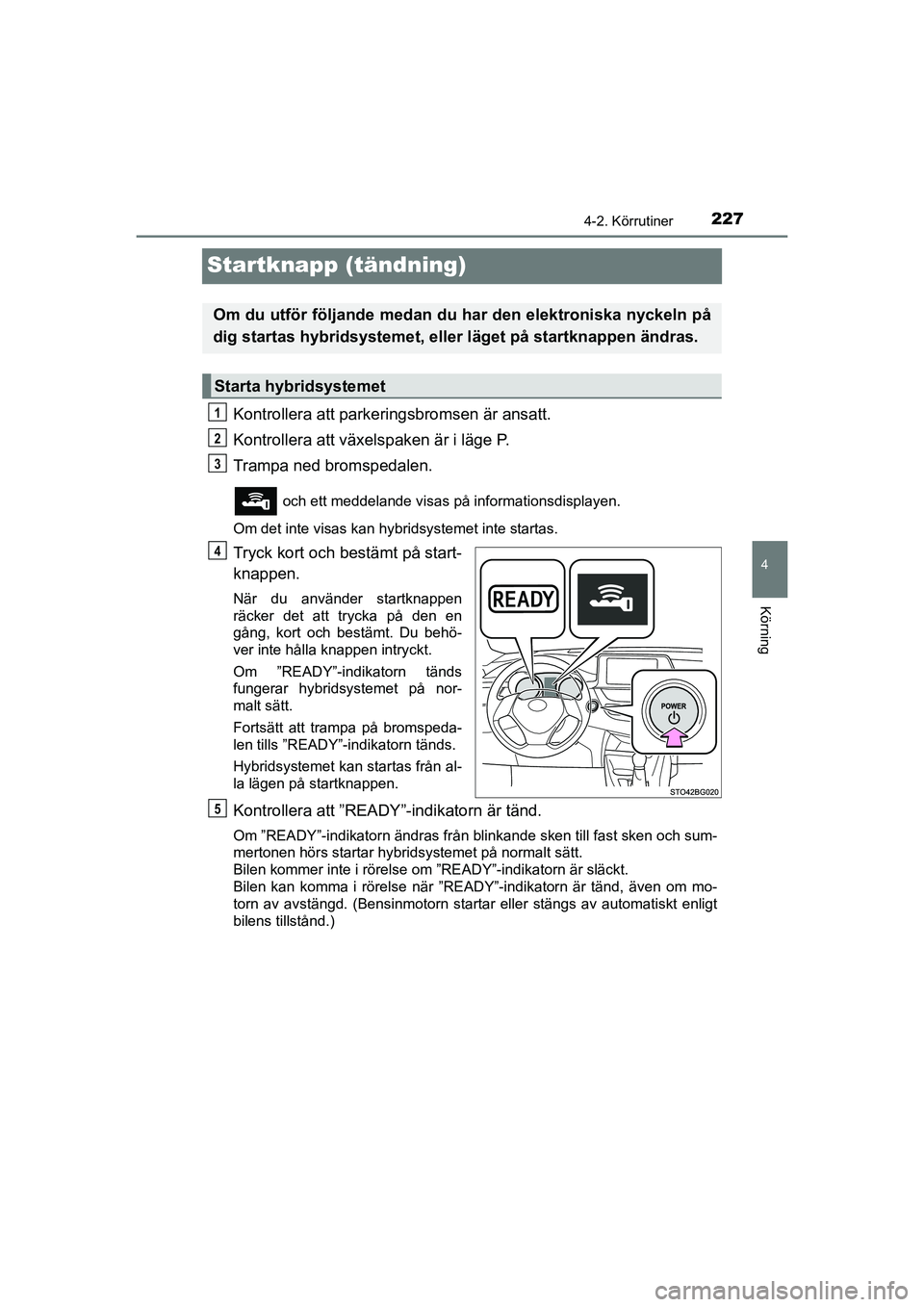

Startknapp (tändning)
Kontrollera att parkeringsbromsen är ansatt.
Kontrollera att växelspaken är i läge P.
Trampa ned bromspedalen.
och ett meddelande visas på informationsdisplayen.
Om det inte visas kan hybridsystemet inte startas.
Tryck kort och bestämt på start-
knappen.
När du använder startknappen
räcker det att trycka på den en
gång, kort och bestämt. Du behö-
ver inte hålla knappen intryckt.
Om ”READY”-indikatorn tänds
fungerar hybridsystemet på nor-
malt sätt.
Fortsätt att trampa på bromspeda-
len tills ”READY”-indikatorn tänds.
Hybridsystemet kan startas från al-
la lägen på startknappen.
Kontrollera att ”READY ”-indikatorn är tänd.
Om ”READY”-indikatorn ändras från blinkande sken till fast sken och sum-
mertonen hörs startar hybridsystemet på normalt sätt.
Bilen kommer inte i rörelse om ”READY”-indikatorn är släckt.
Bilen kan komma i rörelse när ”READY”-indikatorn är tänd, även om mo-
torn av avstängd. (Bensinmotorn startar eller stängs av automatiskt enligt
bilens tillstånd.)
Om du utför följande medan du har den elektroniska nyckeln på
dig startas hybridsystemet, eller läget på startknappen ändras.
Starta hybridsystemet
1
2
3
4
5
OM10566SE.book Page 227 Wednesday, February 3, 2021 5:44 PM

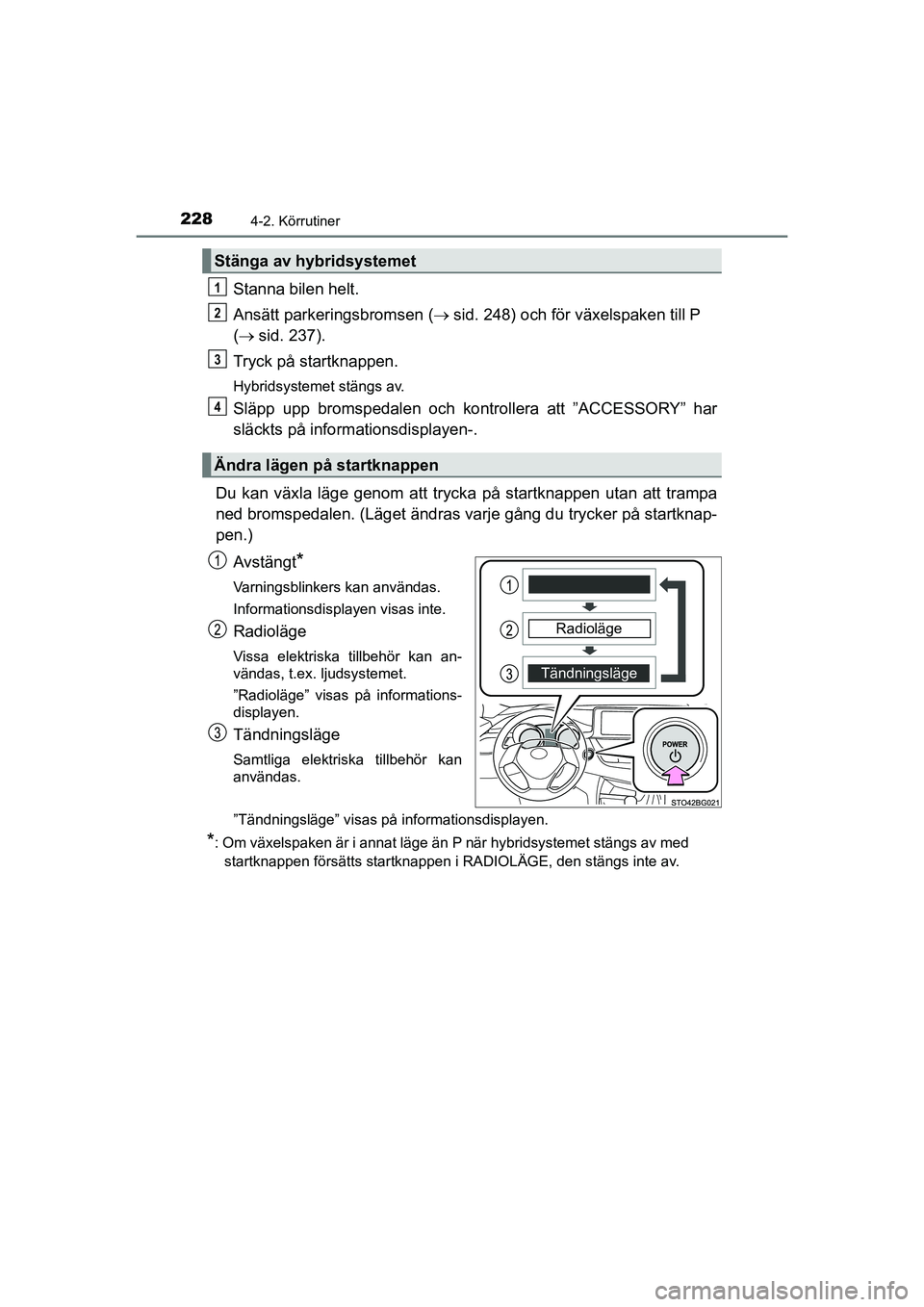

2284-2. Körrutiner
C-HR_HV_OM_Europe_OM10647SE
Stanna bilen helt.
Ansätt parkeringsbromsen (sid. 248) och för växelspaken till P
(  sid. 237).
Tryck på startknappen.
Hybridsystemet stängs av.
Släpp upp bromspedalen och kontrollera att ”ACCESSORY” har
släckts på informationsdisplayen-.
Du kan växla läge genom att trycka på startknappen utan att trampa
ned bromspedalen. (Läget ändras varje gång du trycker på startknap-
pen.) Avstängt
*
Varningsblinkers kan användas.
Informationsdisplayen visas inte.
Radioläge
Vissa elektriska tillbehör kan an-
vändas, t.ex. ljudsystemet.
”Radioläge” visas på informations-
displayen.
Tändningsläge
Samtliga elektriska tillbehör kan
användas.
”Tändningsläge” visas på informationsdisplayen.
*: Om växelspaken är i annat läge än P när hybridsystemet stängs av med startknappen försätts startknappen i RADIOLÄGE, den stängs inte av.
Stänga av hybridsystemet
Ändra lägen på startknappen
1
2
3
4
Tändningsläge Radioläge
OM10566SE.book Page 228 Wednesday, February 3, 2021 5:44 PM
