4296-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D
Remontez le bloc optique.
Alignez le guide ( ) et les
tourillons ( ) du bloc optique
avec le support pour le
remonter.
Monter les 2 vis.
Remontez le cache.
6
7
8

4306-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D■
Feux de recul
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec
du ruban adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
4

4316-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D■
Éclairages de plaque d’immatriculation
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec
du ruban adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
4

4326-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D■
Clignotants latéraux
Insérez un tournevis plat et
décrochez la patte de la
coque de rétroviseur
extérieur.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec
du ruban adhésif.
Décrochez la patte de la
coque en prise sur tout le
périmètre.
Décrochez la patte en partie
basse de la coque, puis
retirez la coque.
1
Pince
2
3

4336-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D
Insérez un tournevis plat et
retirez l’optique en faisant
levier vers l’extérieur.
Retirez la douille du
logement de feu clignotant
latéral.
Retirez l’ampoule.
Remplacez l’ampoule et
remontez la douille sur le
logement du feu clignotant
latéral.
Alignez les rainures de la douille
avec le logement du feu
clignotant latéral.
4
5
6
7

4346-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D
Remontez l’optique.Insérez la patte de
l’optique.
Fixez l’optique.
Rangez le faisceau électrique à
l’arrière de l’optique.
Insérez la patte de la coque.
Accrochez la patte en partie
basse de la coque.
8
9
10

4356-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D
Accrochez la patte de la
coque en prise sur tout le
périmètre.
Enfin, confirmez que la patte
extérieure est bien accrochée.
■
Remplacement des ampoules suivantes
Si l’une des ampoules énumérées ci-après est grillée, faites-la
remplacer par votre concessionnaire Toyota.
● Projecteurs
● Feux de stationnement/éclairages de jour
● Clignotants avant (véhicules équipés de type à DEL)
● Feux de position latéraux avant (véhicules équipés de type à
DEL)
● Projecteurs antibrouillard
● Feux stop/arrière
● Troisième feu stop
● Éclairage de rétroviseur extérieur (sur modèles équipés)
11

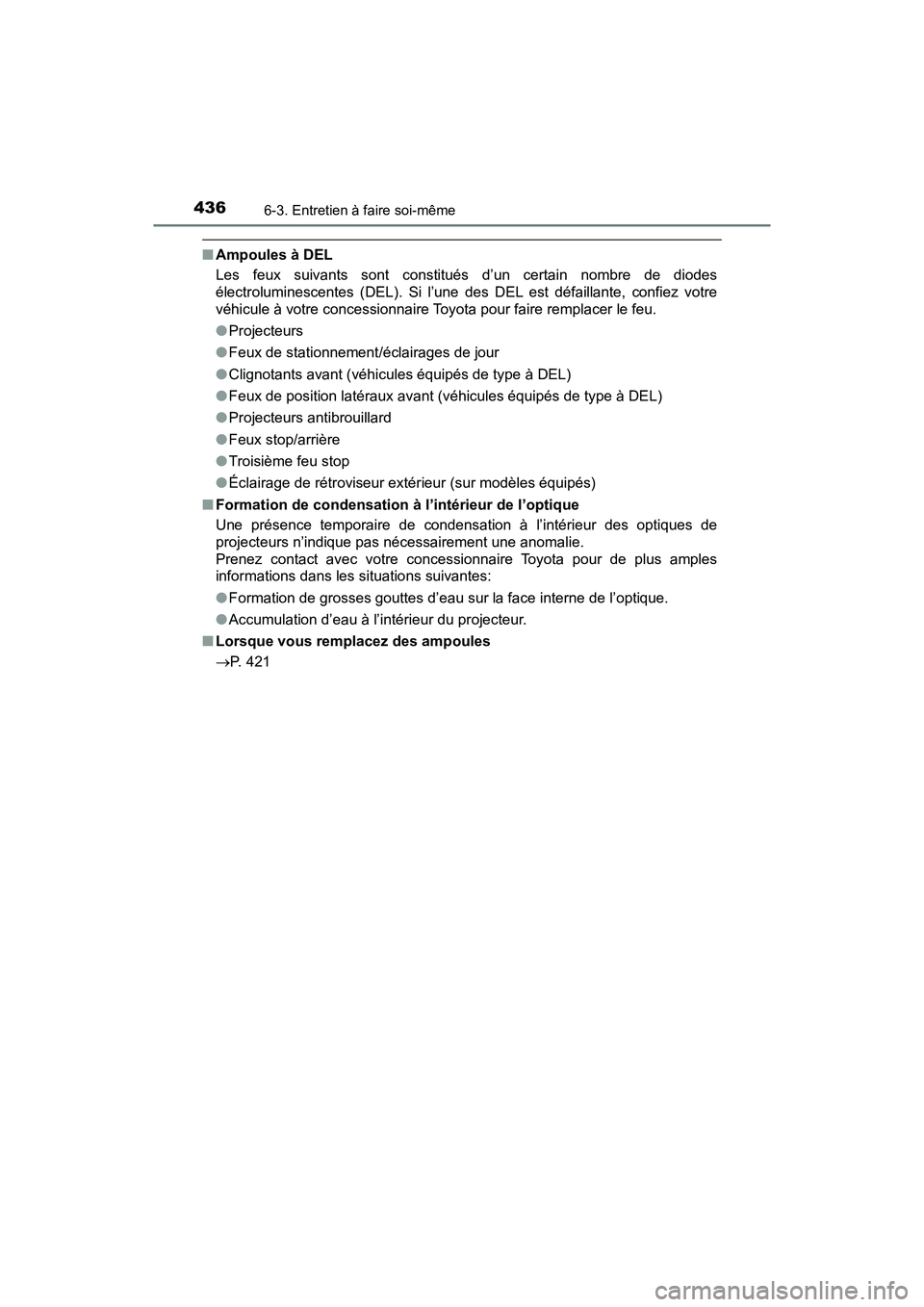

4366-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D
■Ampoules à DEL
Les feux suivants sont constitués d’un certain nombre de diodes
électroluminescentes (DEL). Si l’une des DEL est défaillante, confiez votre
véhicule à votre concessionnaire Toyota pour faire remplacer le feu.
●Projecteurs
● Feux de stationnement/éclairages de jour
● Clignotants avant (véhicules équipés de type à DEL)
● Feux de position latéraux avant (véhicules équipés de type à DEL)
● Projecteurs antibrouillard
● Feux stop/arrière
● Troisième feu stop
● Éclairage de rétroviseur extérieur (sur modèles équipés)
■ Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’intérieur des optiques de
projecteurs n’indique pas nécessairement une anomalie.
Prenez contact avec votre concessionnaire Toyota pour de plus amples
informations dans les situations suivantes:
●Formation de grosses gouttes d’eau sur la face interne de l’optique.
● Accumulation d’eau à l’intérieur du projecteur.
■ Lorsque vous remplacez des ampoules
P. 421

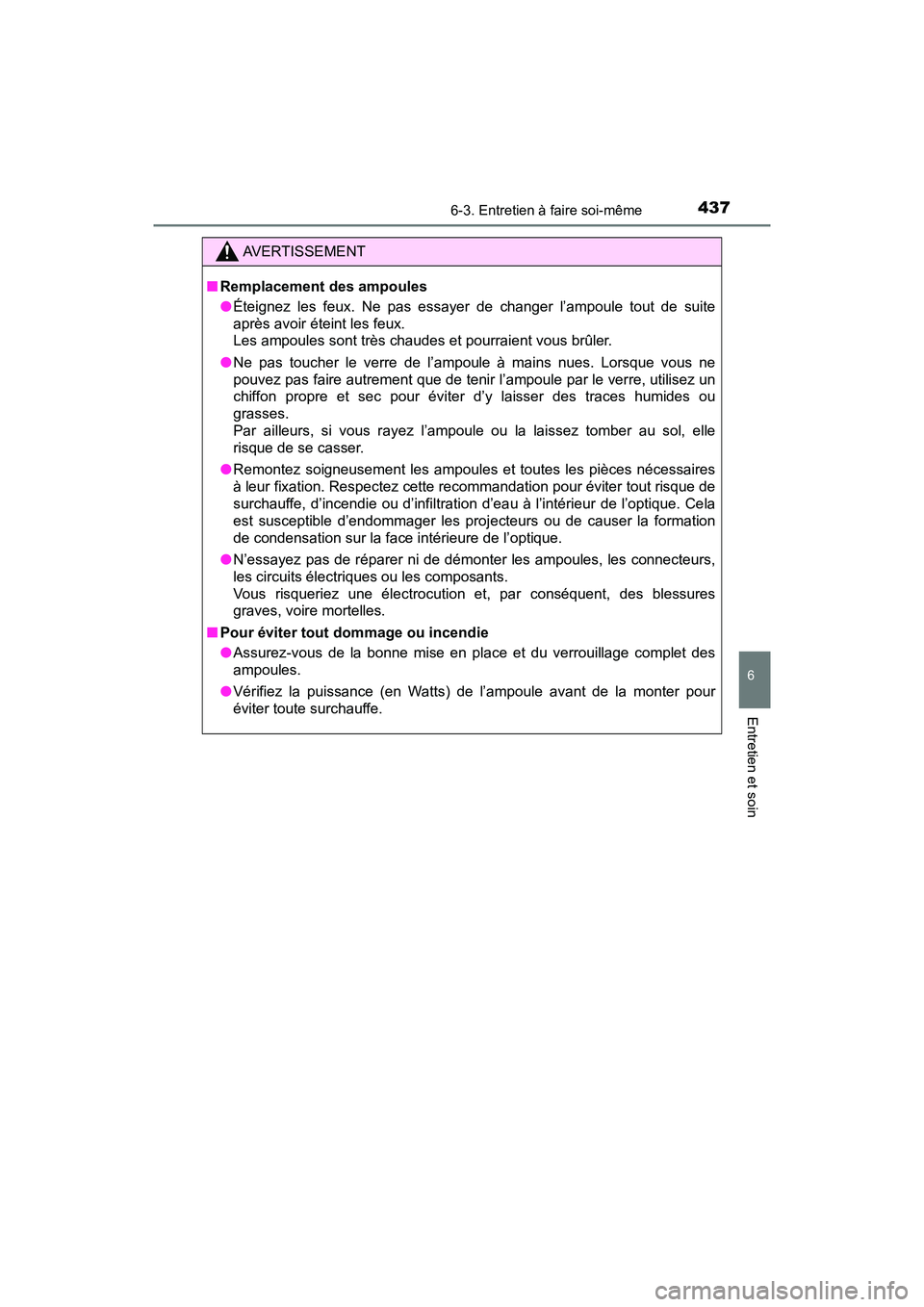

4376-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D
AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les feux. Ne pas essayer de changer l’ampoule tout de suite
après avoir éteint les feux.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l’ampoule à mains nues. Lorsque vous ne
pouvez pas faire autrement que de tenir l’ampoule par le verre, utilisez un
chiffon propre et sec pour éviter d’y laisser des traces humides ou
grasses.
Par ailleurs, si vous rayez l’ampoule ou la laissez tomber au sol, elle
risque de se casser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d’incendie ou d’infiltration d’eau à l’intérieur de l’optique. Cela
est susceptible d’endommager les proj ecteurs ou de causer la formation
de condensation sur la face intérieure de l’optique.
● N’essayez pas de réparer ni de démonter les ampoules, les connecteurs,
les circuits électriques ou les composants.
Vous risqueriez une électrocution et, par conséquent, des blessures
graves, voire mortelles.
■ Pour éviter tout dommage ou incendie
●Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
● Vérifiez la puissance (en Watts) de l’ampoule avant de la monter pour
éviter toute surchauffe.
