4196-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D
Tableau de bord gauche
Retirez le couvercle.
Veillez à appuyer sur l’ergot
pendant le démontage ou le
remontage.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A
peuvent être retirés avec la pince
d’extraction.
3

4206-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Sauf type E:
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage
est indiqué sur le couvercle de la boîte à fusibles.
Type E:
Prenez contact avec votre concessionnaire Toyota.
4
Type ATy pe B
Type CTy pe D
Type E

4216-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D

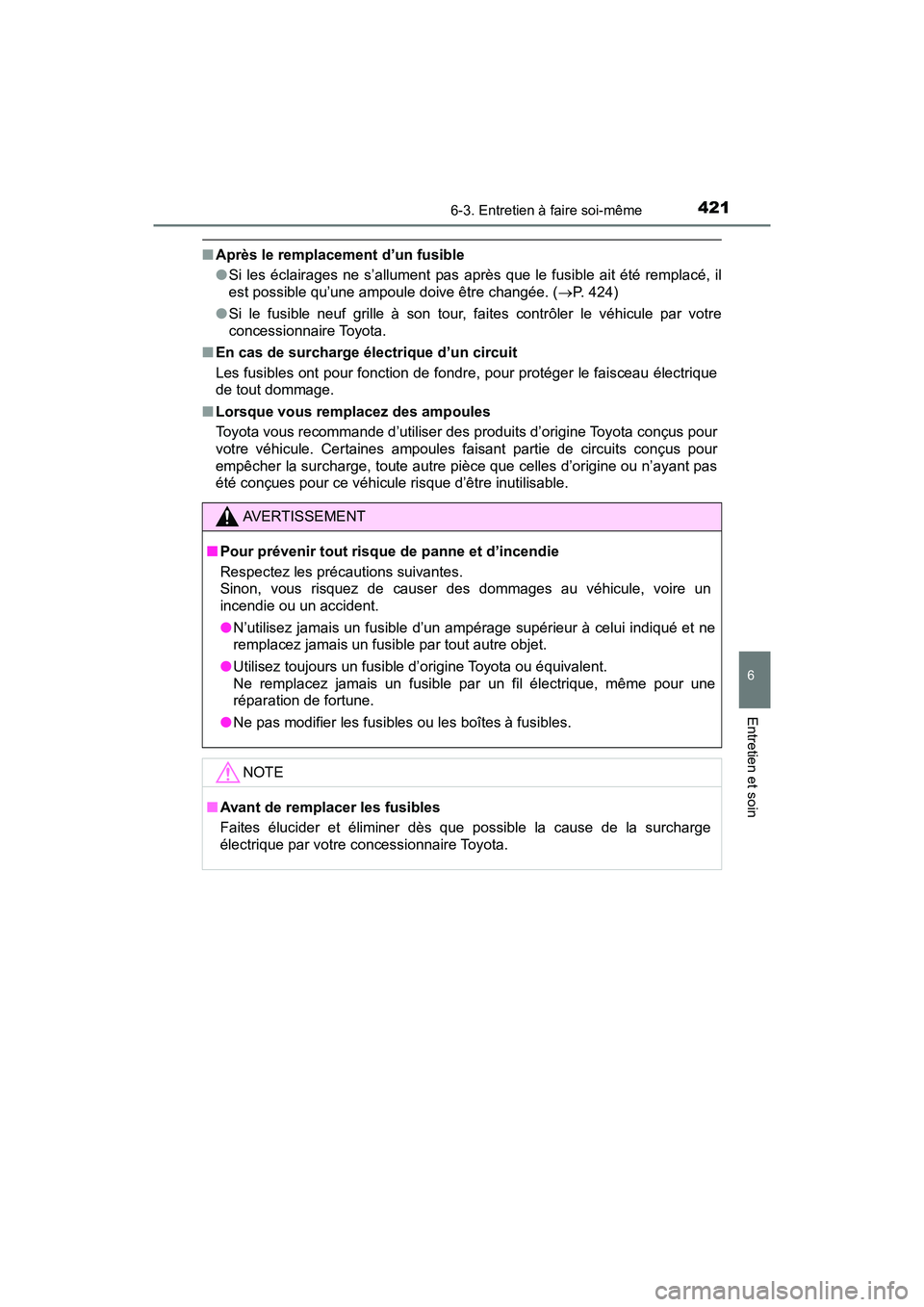

■Après le remplacement d’un fusible
●Si les éclairages ne s’allument pas après que le fusible ait été remplacé, il
est possible qu’une ampoule doive être changée. ( P. 424)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour
votre véhicule. Certaines ampoules faisant partie de circuits conçus pour
empêcher la surcharge, toute autre pièce que celles d’origine ou n’ayant pas
été conçues pour ce véhicule risque d’être inutilisable.
AVERTISSEMENT
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, voire un
incendie ou un accident.
●N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge
électrique par votre concessionnaire Toyota.

4226-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D
Pointage des projecteurs principaux (véhicules
équipés de projecteur antibrouillard)
Vis de réglage A
Vis de réglage B
Veillez à ce que le réservoir de carburant soit plein et vérifiez que la
partie autour des projecteurs n’est pas déformée.
Stationnez le véhicule sur sol plat.
Installez-vous dans le siège conducteur.
Faites plusieurs fois rebondir le véhicule sur ses suspensions.
Vis de réglage en mouvement vertical
Avant de contrôler le pointage des projecteurs
1
2
3
4

4236-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D
Avec un tournevis à empreinte
Phillips, tournez la vis A dans
l’un ou l’autre sens.
Notez le sens de rotation et le
nombre de tours.
Tournez la vis B du même
nombre de tours et dans le
même sens qu’à l’étape .
Si vous n’arrivez pas à régler les
projecteurs par cette procédure,
confiez le véhicule à votre
concessionnaire Toyota afin qu’il
en règle le pointage.
Réglage du pointage des projecteurs
1
2
1

4246-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D
Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 503)
■Avant
Clignotants avant (type à ampoule)
Feux de position latéraux avant (type à ampoule)
Clignotants latéraux
Vous pouvez changer vous-même les ampoules indiquées
ci-après. Le niveau de difficulté du remplacement varie selon
l’ampoule. Si le remplacement nécessaire de l’ampoule vous
semble difficile à effectuer, prenez contact avec votre
concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules, prenez contact avec votre concessionnaire
To y o t a .
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules

4256-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D■
Arrière
Feux de position latéraux arrière
Clignotants arrière
Feux de recul
Éclairages de plaque d’immatriculation

4266-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D■
Feux de position latéraux avant (type à ampoule)
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
Remplacement des ampoules
1
2
3

4276-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D■
Clignotants avant (type à ampoule)
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3

4286-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D■
Clignotants arrière et feux de position latéraux arrière
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec
du ruban adhésif.
Retirez les 2 vis et tirez le
bloc optique vers l’arrière du
véhicule pour le démonter.
Tournez le culot de l’ampoule
vers la gauche. Clignotants arrière
Feux de position latéraux
arrière
Retirez l’ampoule. Clignotants arrière
Feux de position latéraux
arrière
Pour monter l’ampoule, procédez dans l’ordre inverse des
étapes et .
1
2
3
4
5
