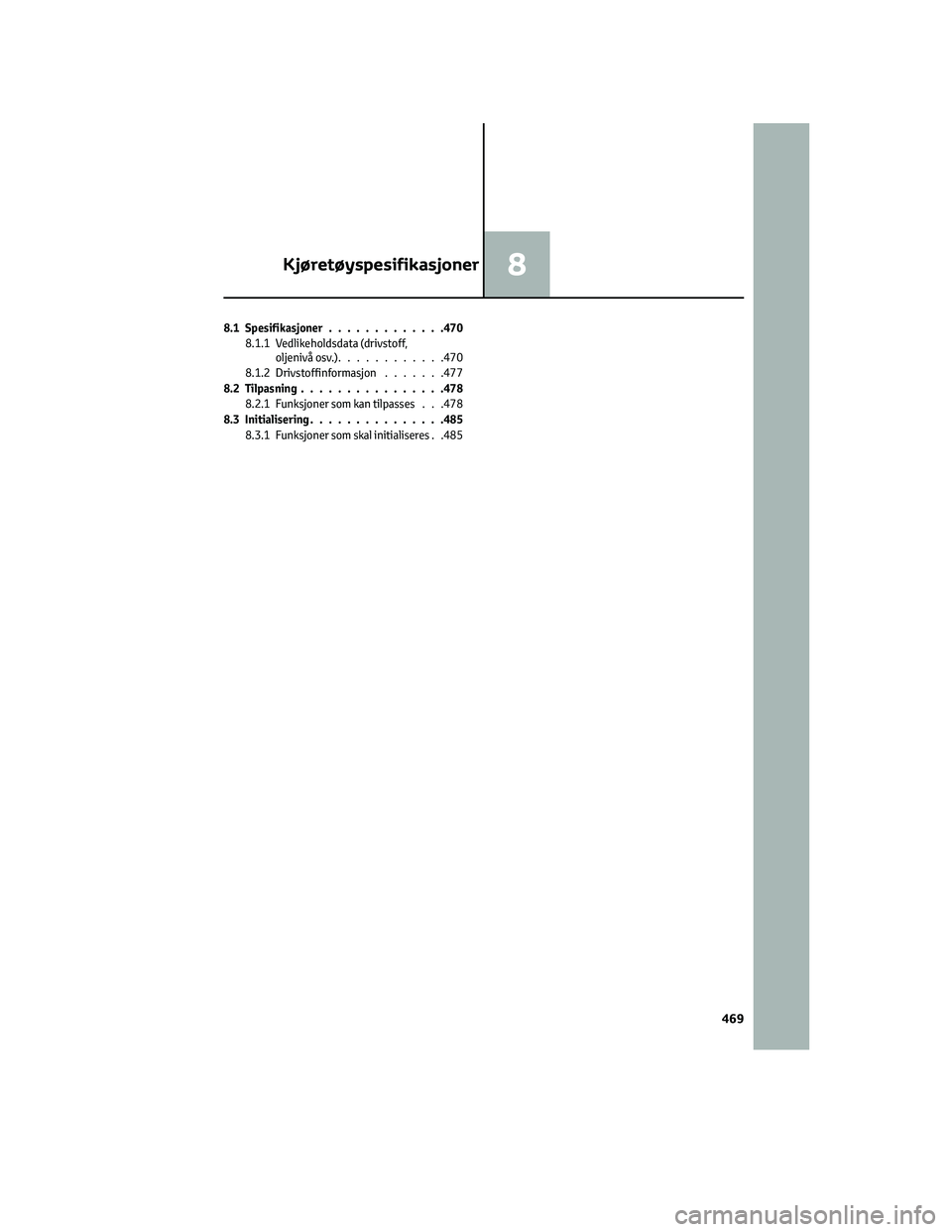

TOYOTA C-HR 2022 Instruksjoner for bruk (in Norwegian)

8.1 Spesifikasjoner.............470
8.1.1 Vedlikeholdsdata (drivstoff,
oljenivå osv.)............470
8.1.2 Drivstoffinformasjon.......477
8.2 Tilpasning................478
8.2.1 Funksjoner som kan tilpasses . . .478
8.3 Initialisering...............485
8.3.1 Funksjoner som skal initialiseres . .485
Kjøretøyspesifikasjoner8
469

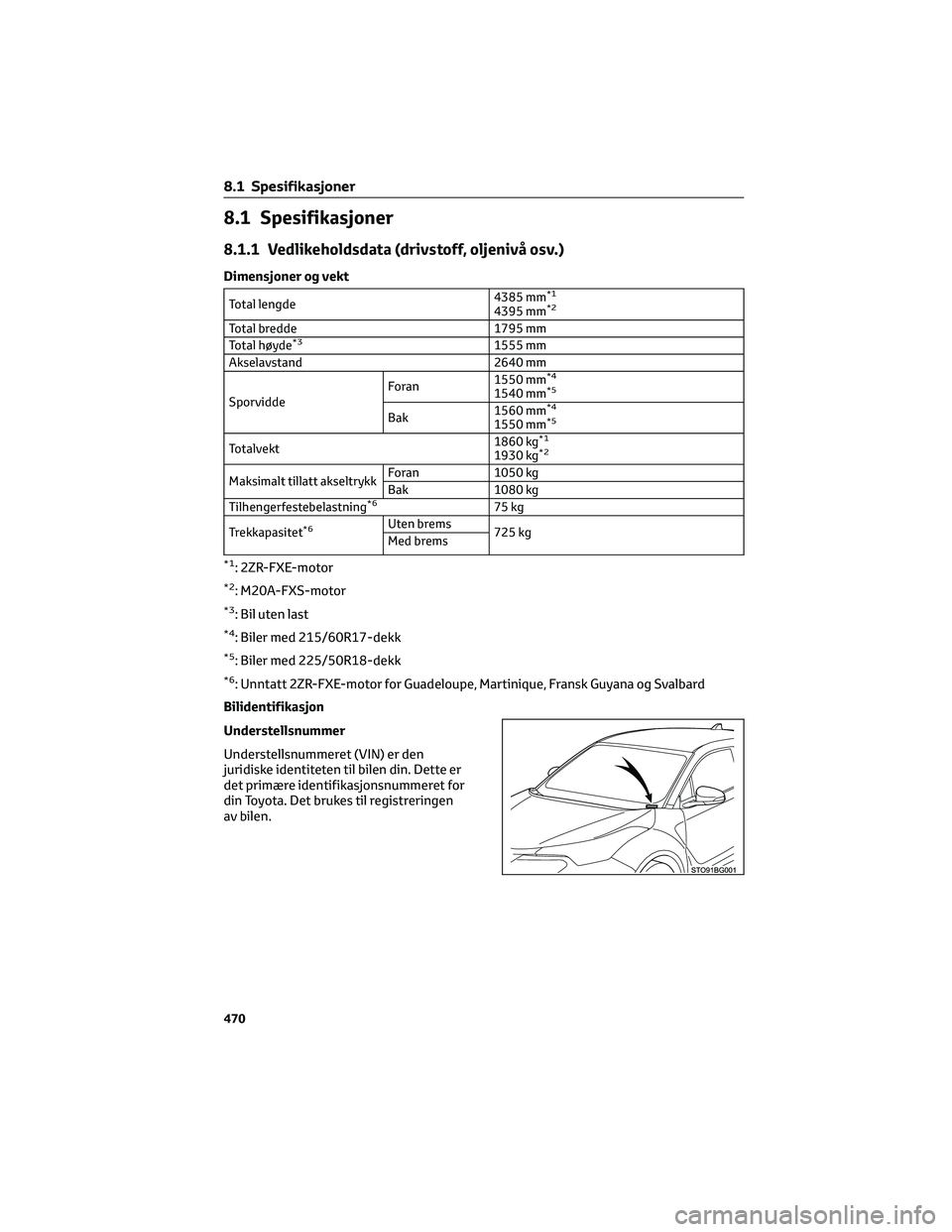

8.1 Spesifikasjoner
8.1.1 Vedlikeholdsdata (drivstoff, oljenivå osv.)
Dimensjoner og vekt
Total lengde4385 mm*1
4395 mm*2
Total bredde 1795 mm
Total høyde*31555 mm
Akselavstand 2640 mm
SporviddeFo r a n1550 mm
*4
1540 mm*5
Bak1560 mm*4
1550 mm*5
Totalvekt1860 kg*1
1930 kg*2
Maksimalt tillatt akseltrykkForan 1050 kg
Bak 1080 kg
Tilhengerfestebelastning
*675 kg
Trekkapasitet
*6Uten brems
725 kg
Med brems
*1: 2ZR-FXE-motor
*2: M20A-FXS-motor
*3: Bil uten last
*4: Biler med 215/60R17-dekk
*5: Biler med 225/50R18-dekk
*6: Unntatt 2ZR-FXE-motor for Guadeloupe, Martinique, Fransk Guyana og Svalbard
Bilidentifikasjon
Understellsnummer
Understellsnummeret (VIN) er den
juridiske identiteten til bilen din. Dette er
det primære identifikasjonsnummeret for
din Toyota. Det brukes til registreringen
av bilen.
8.1 Spesifikasjoner
470

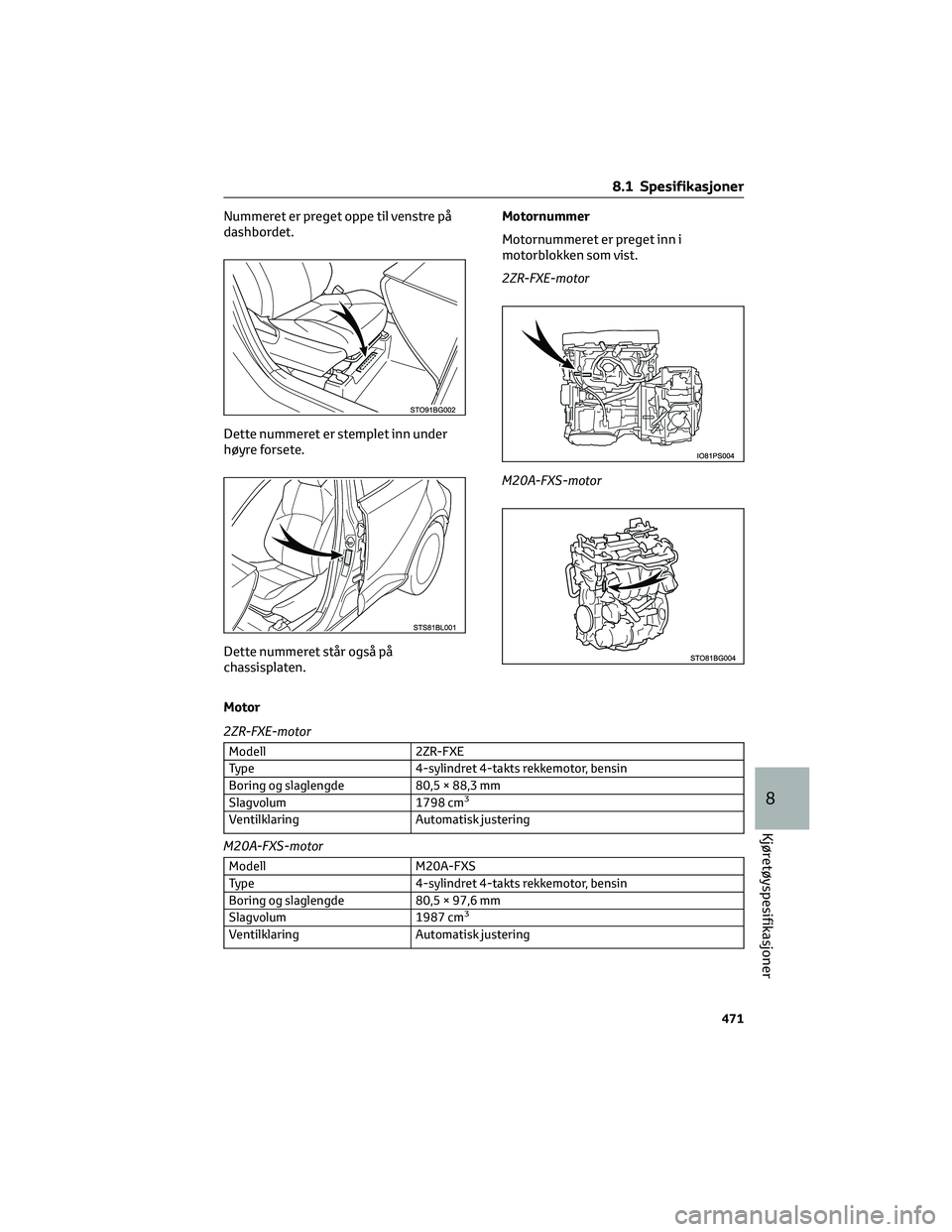

Nummeret er preget oppe til venstre på
dashbordet.
Dette nummeret er stemplet inn under
høyre forsete.
Dette nummeret står også på
chassisplaten.Motornummer
Motornummeret er preget inn i
motorblokken som vist.
2ZR-FXE-motor
M20A-FXS-motor
Motor
2ZR-FXE-motor
Modell 2ZR-FXE
Type 4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde 80,5 × 88,3 mm
Slagvolum 1798 cm
3
Ventilklaring Automatisk justering
M20A-FXS-motor
Modell M20A-FXS
Type 4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde 80,5 × 97,6 mm
Slagvolum 1987 cm
3
Ventilklaring Automatisk justering
8.1 Spesifikasjoner
471
8
Kjøretøyspesifikasjoner

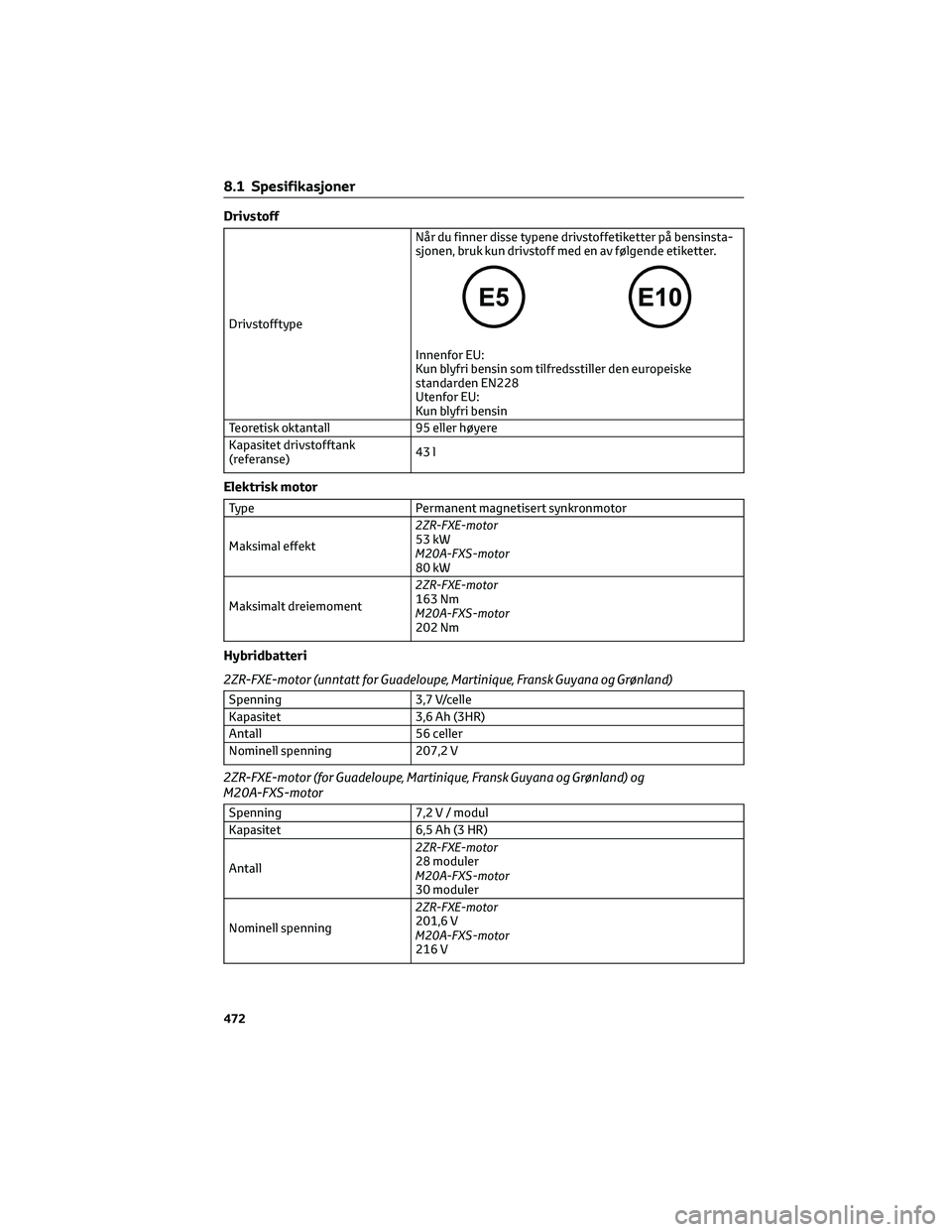

Drivstoff
DrivstofftypeNår du finner disse typene drivstoffetiketter på bensinsta-
sjonen, bruk kun drivstoff med en av følgende etiketter.
Innenfor EU:
Kun blyfri bensin som tilfredsstiller den europeiske
standarden EN228
Utenfor EU:
Kun blyfri bensin
Teoretisk oktantall 95 eller høyere
Kapasitet drivstofftank
(referanse)43 l
Elektrisk motor
Type Permanent magnetisert synkronmotor
Maksimal effekt2ZR-FXE-motor
53 kW
M20A-FXS-motor
80 kW
Maksimalt dreiemoment2ZR-FXE-motor
163 Nm
M20A-FXS-motor
202 Nm
Hybridbatteri
2ZR-FXE-motor (unntatt for Guadeloupe, Martinique, Fransk Guyana og Grønland)
Spenning 3,7 V/celle
Kapasitet 3,6 Ah (3HR)
Antall 56 celler
Nominell spenning 207,2 V
2ZR-FXE-motor (for Guadeloupe, Martinique, Fransk Guyana og Grønland) og
M20A-FXS-motor
Spenning 7,2 V / modul
Kapasitet 6,5 Ah (3 HR)
Antall2ZR-FXE-motor
28 moduler
M20A-FXS-motor
30 moduler
Nominell spenning2ZR-FXE-motor
201,6 V
M20A-FXS-motor
216 V
8.1 Spesifikasjoner
472

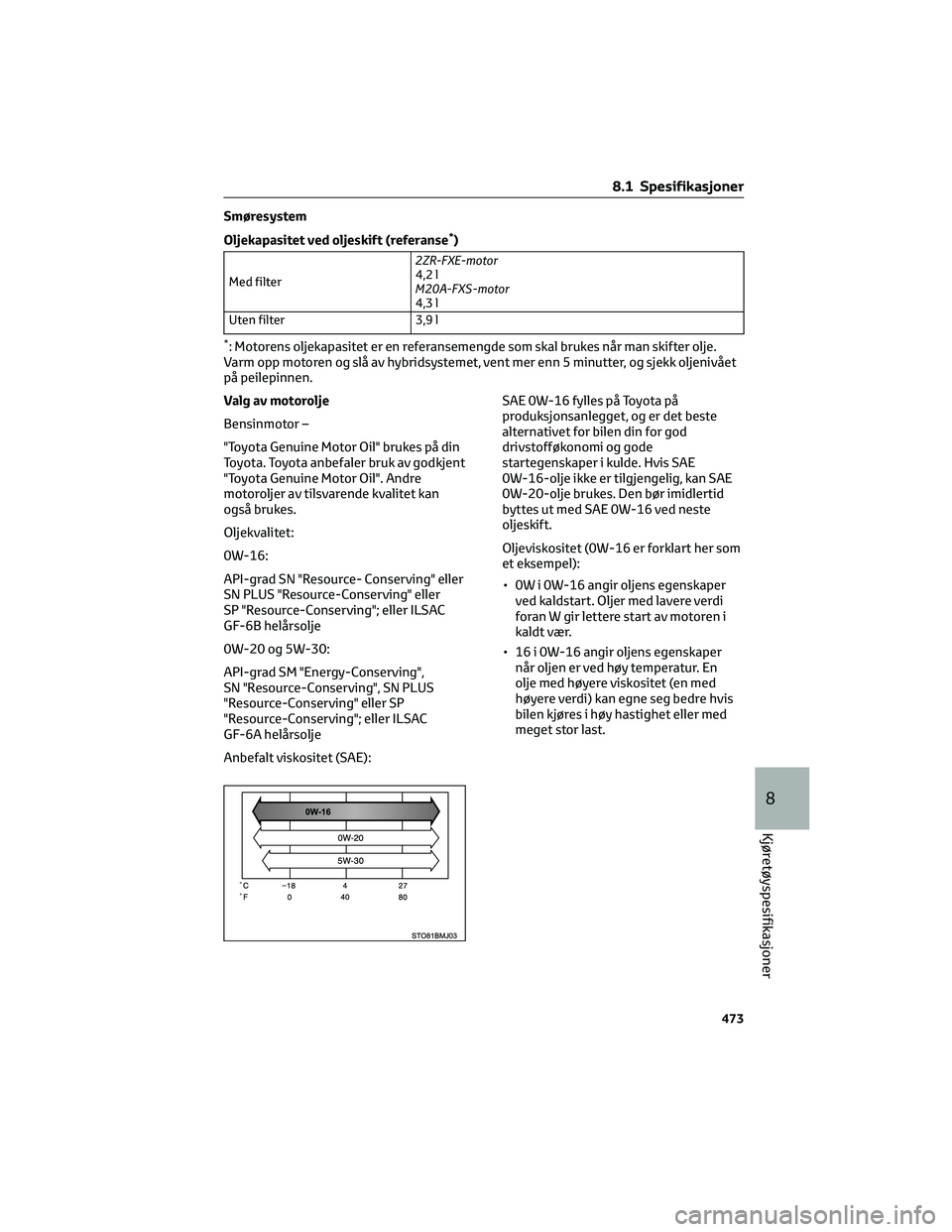

Smøresystem
Oljekapasitet ved oljeskift (referanse
*)
Med filter2ZR-FXE-motor
4,2 l
M20A-FXS-motor
4,3 l
Uten filter 3,9 l
*: Motorens oljekapasitet er en referansemengde som skal brukes når man skifter olje.
Varm opp motoren og slå av hybridsystemet, vent mer enn 5 minutter, og sjekk oljenivået
på peilepinnen.
Valg av motorolje
Bensinmotor –
"Toyota Genuine Motor Oil" brukes på din
Toyota. Toyota anbefaler bruk av godkjent
"Toyota Genuine Motor Oil". Andre
motoroljer av tilsvarende kvalitet kan
også brukes.
Oljekvalitet:
0W-16:
API-grad SN "Resource- Conserving" eller
SN PLUS "Resource-Conserving" eller
SP "Resource-Conserving"; eller ILSAC
GF-6B helårsolje
0W-20 og 5W-30:
API-grad SM "Energy-Conserving",
SN "Resource-Conserving", SN PLUS
"Resource-Conserving" eller SP
"Resource-Conserving"; eller ILSAC
GF-6A helårsolje
Anbefalt viskositet (SAE):SAE 0W-16 fylles på Toyota på
produksjonsanlegget, og er det beste
alternativet for bilen din for god
drivstofføkonomi og gode
startegenskaper i kulde. Hvis SAE
0W-16-olje ikke er tilgjengelig, kan SAE
0W-20-olje brukes. Den bør imidlertid
byttes ut med SAE 0W-16 ved neste
oljeskift.
Oljeviskositet (0W-16 er forklart her som
et eksempel):
• 0W i 0W-16 angir oljens egenskaper
ved kaldstart. Oljer med lavere verdi
foran W gir lettere start av motoren i
kaldt vær.
• 16 i 0W-16 angir oljens egenskaper
når oljen er ved høy temperatur. En
olje med høyere viskositet (en med
høyere verdi) kan egne seg bedre hvis
bilen kjøres i høy hastighet eller med
meget stor last.
8.1 Spesifikasjoner
473
8
Kjøretøyspesifikasjoner

Slik avleses merker på oljebeholdere:
Et av eller begge API-registrerte merker
settes på enkelte oljebeholdere for å
hjelpe deg med å velge oljen du skal
bruke.1API-servicesymbol
Øverste del: "API SERVICE SP" angir
oljekvalitetsbenevnelsen fra
American Petroleum Institute (API).
Midtre del: "SAE 0W-16" betyr SAEs
viskositetsgrad.
Nedre del: “Resource-Conserving”
betyr at oljen har drivstoffbevarende
og miljøbeskyttende evner.
2ILSAC-sertifiseringsmerke
Sertifiseringsmerket fra The
International Lubricant Specification
Advisory Committee (ILSAC) vises
foran på beholderen.
Kjølesystem
Kapasitet*
Bensinmotor2ZR-FXE-motor
5,4 l
M20A-FXS-motor
5,9 l
Strømstyringsenhet2ZR-FXE-motor
1,4 l
M20A-FXS-motor
1,6 l
Type kjølevæskeBruk en av følgende typer:
■"Toyota Super Long Life Coolant"
■Tilsvarende kjølevæske med
langvarig organisk syreteknologi
basert på etylenglykol uten silikater,
aminer, nitritter og borater
Ikke bruk bare vann.
*: Væskekapasiteten er referansemengden. Kontakt en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted hvis utskifting er nødvendig.
8.1 Spesifikasjoner
474

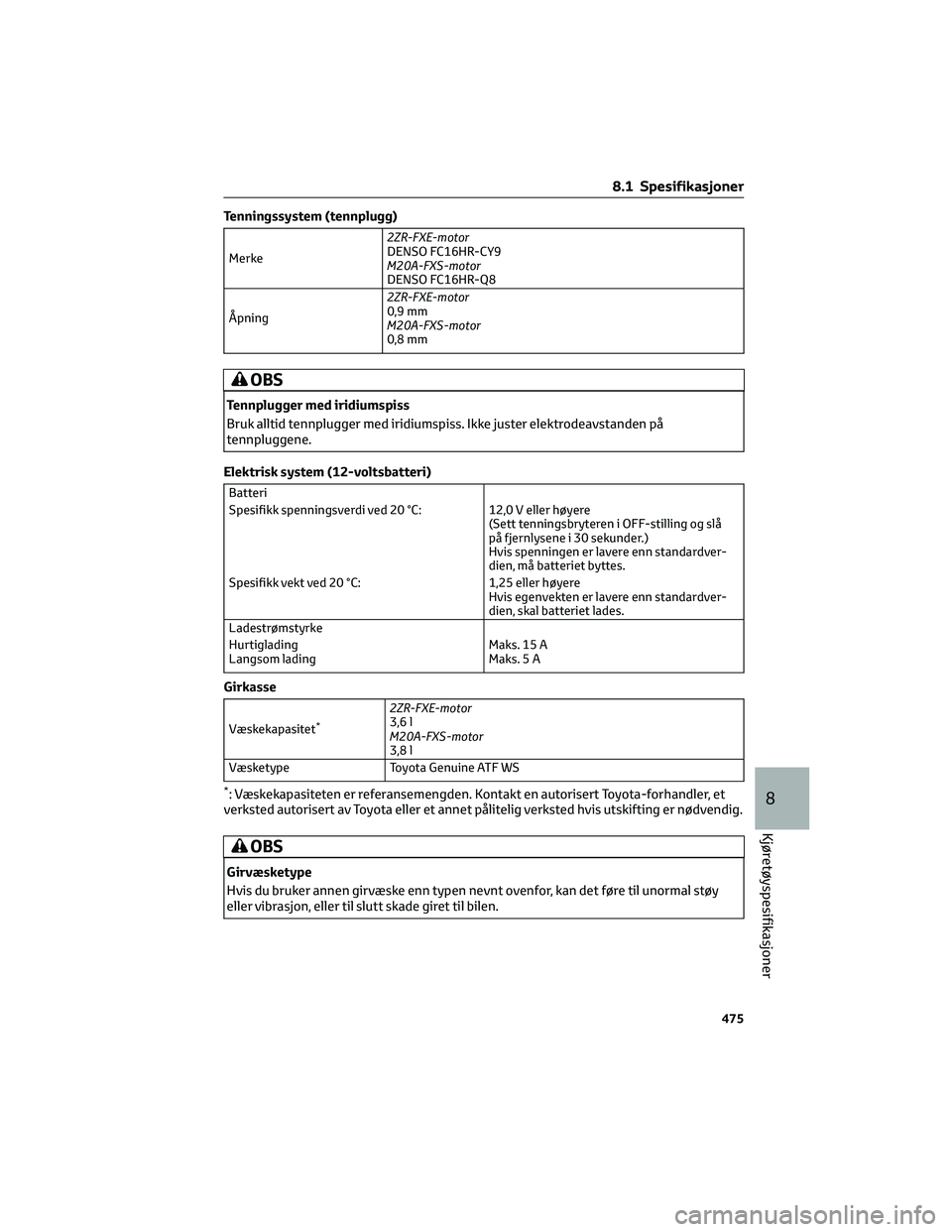

Tenningssystem (tennplugg)
Merke2ZR-FXE-motor
DENSO FC16HR-CY9
M20A-FXS-motor
DENSO FC16HR-Q8
Åpning2ZR-FXE-motor
0,9 mm
M20A-FXS-motor
0,8 mm
OBS
Tennplugger med iridiumspiss
Bruk alltid tennplugger med iridiumspiss. Ikke juster elektrodeavstanden på
tennpluggene.
Elektrisk system (12-voltsbatteri)
Batteri
Spesifikk spenningsverdi ved 20 °C: 12,0 V eller høyere
(Sett tenningsbryteren i OFF-stilling og slå
på fjernlysene i 30 sekunder.)
Hvis spenningen er lavere enn standardver-
dien, må batteriet byttes.
Spesifikk vekt ved 20 °C: 1,25 eller høyere
Hvis egenvekten er lavere enn standardver-
dien, skal batteriet lades.
Ladestrømstyrke
Hurtiglading
Langsom ladingMaks. 15 A
Maks. 5 A
Girkasse
Væskekapasitet*
2ZR-FXE-motor
3,6 l
M20A-FXS-motor
3,8 l
Væsketype Toyota Genuine ATF WS
*: Væskekapasiteten er referansemengden. Kontakt en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted hvis utskifting er nødvendig.
OBS
Girvæsketype
Hvis du bruker annen girvæske enn typen nevnt ovenfor, kan det føre til unormal støy
eller vibrasjon, eller til slutt skade giret til bilen.
8.1 Spesifikasjoner
475
8
Kjøretøyspesifikasjoner

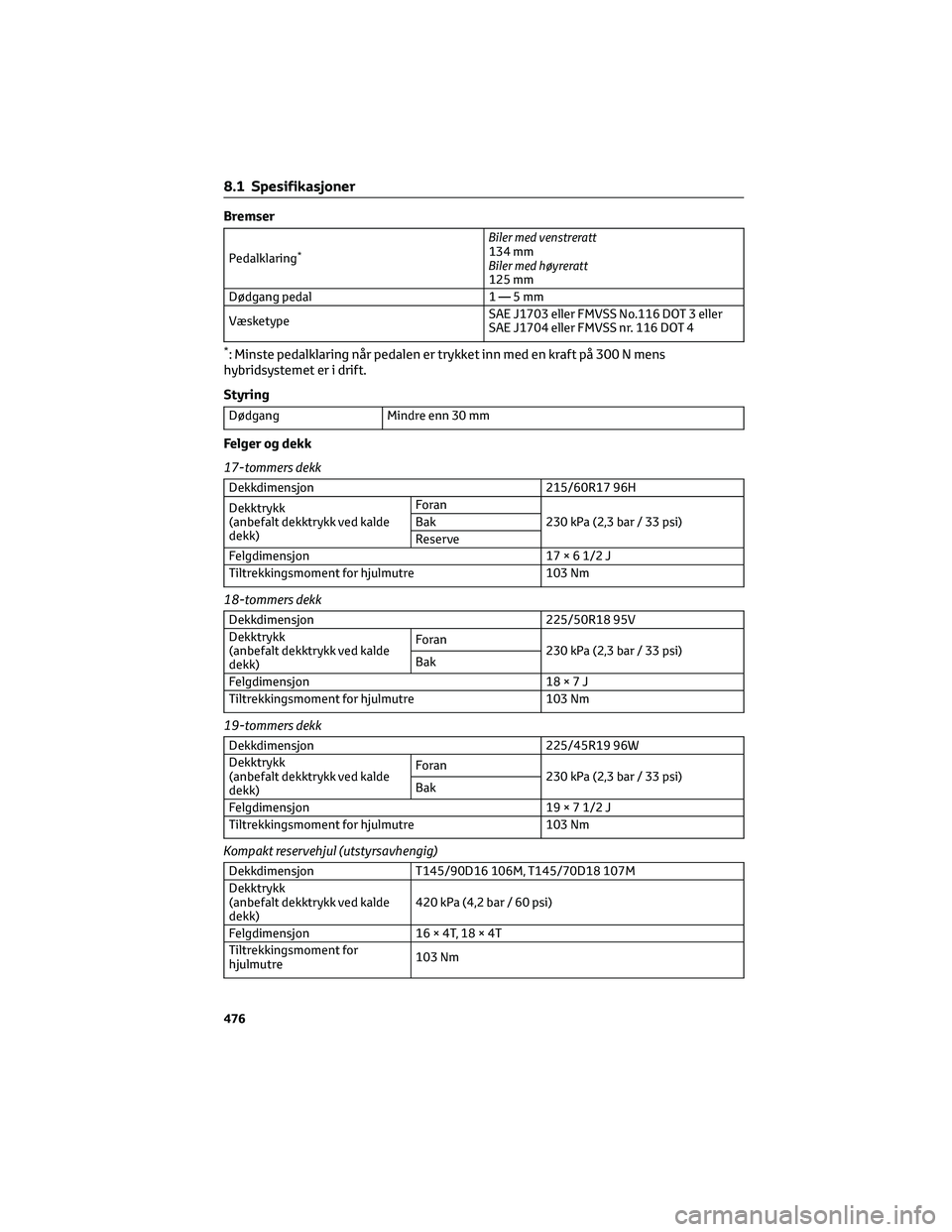

Bremser
Pedalklaring*
Biler med venstreratt
134 mm
Biler med høyreratt
125 mm
Dødgang pedal1—5mm
VæsketypeSAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS nr. 116 DOT 4
*: Minste pedalklaring når pedalen er trykket inn med en kraft på 300 N mens
hybridsystemet er i drift.
Styring
Dødgang Mindre enn 30 mm
Felger og dekk
17-tommers dekk
Dekkdimensjon 215/60R17 96H
Dekktrykk
(anbefalt dekktrykk ved kalde
dekk)Fo r a n
230 kPa (2,3 bar / 33 psi) Bak
Reserve
Felgdimensjon 17 × 6 1/2 J
Tiltrekkingsmoment for hjulmutre 103 Nm
18-tommers dekk
Dekkdimensjon 225/50R18 95V
Dekktrykk
(anbefalt dekktrykk ved kalde
dekk)Fo r a n
230 kPa (2,3 bar / 33 psi)
Bak
Felgdimensjon 18×7J
Tiltrekkingsmoment for hjulmutre 103 Nm
19-tommers dekk
Dekkdimensjon 225/45R19 96W
Dekktrykk
(anbefalt dekktrykk ved kalde
dekk)Fo r a n
230 kPa (2,3 bar / 33 psi)
Bak
Felgdimensjon 19 × 7 1/2 J
Tiltrekkingsmoment for hjulmutre 103 Nm
Kompakt reservehjul (utstyrsavhengig)
Dekkdimensjon T145/90D16 106M, T145/70D18 107M
Dekktrykk
(anbefalt dekktrykk ved kalde
dekk)420 kPa (4,2 bar / 60 psi)
Felgdimensjon 16 × 4T, 18 × 4T
Tiltrekkingsmoment for
hjulmutre103 Nm
8.1 Spesifikasjoner
476

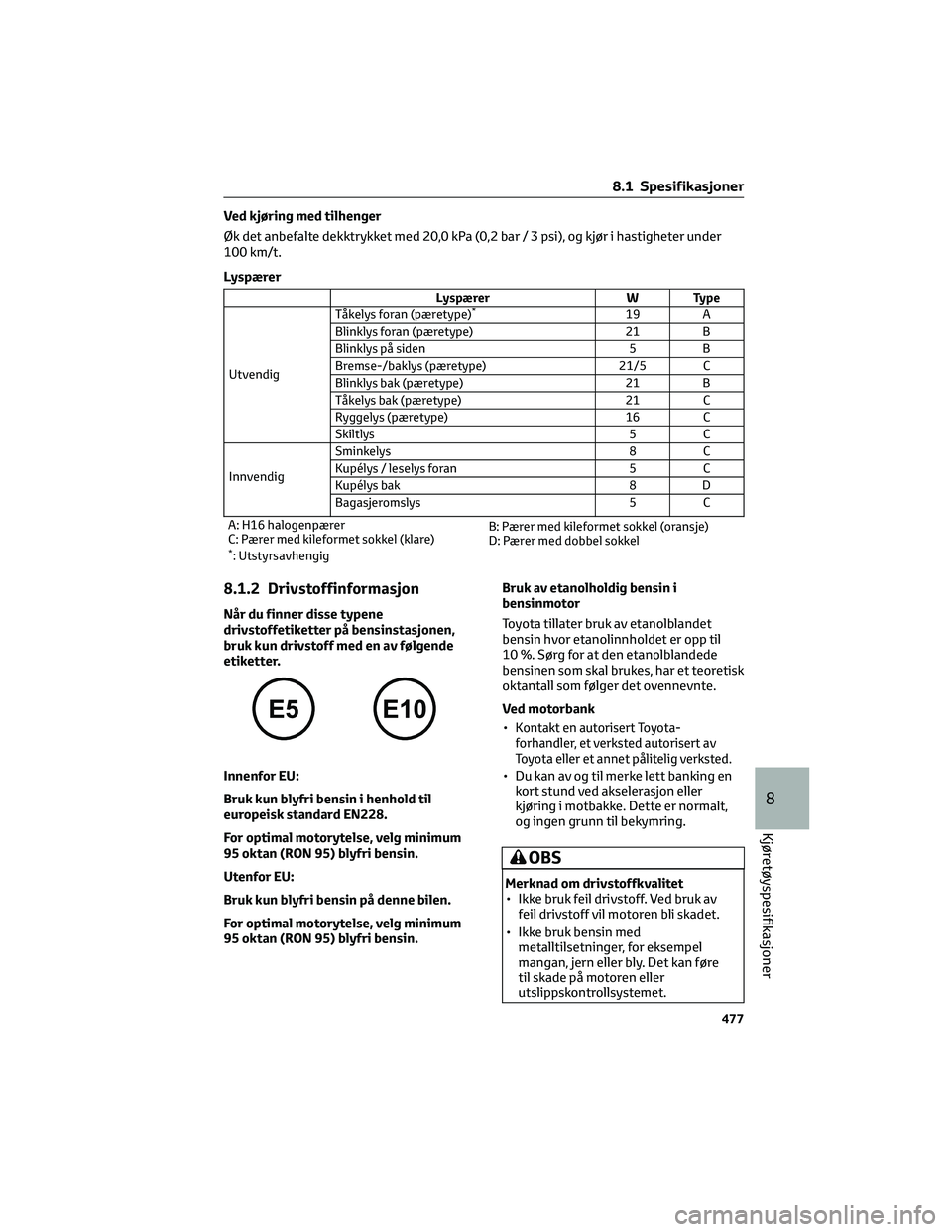

Ved kjøring med tilhenger
Øk det anbefalte dekktrykket med 20,0 kPa (0,2 bar / 3 psi), og kjør i hastigheter under
100 km/t.
Lyspærer
Lyspærer W Type
UtvendigTåkelys foran (pæretype)*19 A
Blinklys foran (pæretype) 21 B
Blinklys på siden 5 B
Bremse-/baklys (pæretype) 21/5 C
Blinklys bak (pæretype) 21 B
Tåkelys bak (pæretype) 21 C
Ryggelys (pæretype) 16 C
Skiltlys 5 C
InnvendigSminkelys 8 C
Kupélys / leselys foran 5 C
Kupélys bak 8 D
Bagasjeromslys 5 C
A: H16 halogenpærer
C: Pærer med kileformet sokkel (klare)
*: UtstyrsavhengigB: Pærer med kileformet sokkel (oransje)
D: Pærer med dobbel sokkel
8.1.2 Drivstoffinformasjon
Når du finner disse typene
drivstoffetiketter på bensinstasjonen,
bruk kun drivstoff med en av følgende
etiketter.
Innenfor EU:
Bruk kun blyfri bensin i henhold til
europeisk standard EN228.
For optimal motorytelse, velg minimum
95 oktan (RON 95) blyfri bensin.
Utenfor EU:
Bruk kun blyfri bensin på denne bilen.
For optimal motorytelse, velg minimum
95 oktan (RON 95) blyfri bensin.Bruk av etanolholdig bensin i
bensinmotor
Toyota tillater bruk av etanolblandet
bensin hvor etanolinnholdet er opp til
10 %. Sørg for at den etanolblandede
bensinen som skal brukes, har et teoretisk
oktantall som følger det ovennevnte.
Ved motorbank
•
Kontakt en autorisert Toyota-
forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
• Du kan av og til merke lett banking en
kort stund ved akselerasjon eller
kjøring i motbakke. Dette er normalt,
og ingen grunn til bekymring.
OBS
Merknad om drivstoffkvalitet
• Ikke bruk feil drivstoff. Ved bruk av
feil drivstoff vil motoren bli skadet.
• Ikke bruk bensin med
metalltilsetninger, for eksempel
mangan, jern eller bly. Det kan føre
til skade på motoren eller
utslippskontrollsystemet.
8.1 Spesifikasjoner
477
8
Kjøretøyspesifikasjoner

OBS(Fortsettelse)
• Ikke fyll på drivstofftilsetninger som
inneholder metalltilsetninger.
• Innenfor EU: Drivstoffet bioetanol
som selges under navn som "E50"
eller "E85" og drivstoff som
inneholder store mengder etanol,
skal ikke brukes. Bruk av slike
drivstoff vil skade bilens
drivstoffsystem. Hvis du er i tvil,
kan du kontakte en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
• Utenfor EU: Drivstoffet bioetanol som
selges under navn som "E50" eller
"E85" og drivstoff som inneholder
store mengder etanol, skal ikke
brukes. Bilen kan bruke bensin
blandet med maks. 10 % etanol.
Bruk av drivstoff med et
etanolinnhold høyere enn 10 % (E10)
vil skade bilens drivstoffsystem. Sørg
for at påfylling av drivstoff kun skjer
fra kilder hvor drivstoffspesifikasjoner
og kvalitet er garantert. Hvis du er i
tvil, kan du kontakte en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
• Ikke bruk metanolholdig bensin som
M15, M85, M100. Bruk av
metanolholdig bensin kan føre til
motorskade eller motorsvikt.
8.2 Tilpasning
8.2.1 Funksjoner som kan
tilpasses
Bilen din har en rekke elektroniske
funksjoner som kan stille inn slik du vil.
Innstillingene for disse funksjonene kan
endres i multiinformasjonsdisplayet,
navigasjons-/multimediesystemet ellerhos en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
Tilpasse funksjoner for bilen
Endre ved hjelp av
multiinformasjonsdisplayet
1. Trykk på "<" eller ">" på
målerkontrollbryterne, velg
.
2. Trykk på "∧" eller "∨"på
målerkontrollbryterne, velg "Meter
Settings" (målerinnstillinger) og trykk
deretter på
.
3. Trykk på "∧" eller "∨"på
målerkontrollbryterne, velg element
og trykk på
.
4. Trykk på "∧" eller "∨"på
målerkontrollbryterne, velg ønsket
innstilling og trykk på
.
Trykk på
for å gå tilbake til forrige
skjermbilde eller gå ut av
tilpasningsmodus.
Endre i navigasjons-/
multimediesystemskjermbildet
(utstyrsavhengig)
Ty p e A
1. Trykk på "MENU"-knappen.
2. Velg "Oppsett" i menyskjermbildet og
velg "Kjøretøy" .
3. Velg "Vehicle customisation"
(Tilpasning av kjøretøy).
Ulike innstillinger kan endres. Få mer
informasjon i listen over innstillinger
som kan endres.
Ty p e B
1. Trykk på
i hovedmenyen.
2. Trykk på "Vehicle customize"
(Tilpasning av bilen).
Ulike innstillinger kan endres. Få mer
informasjon i listen over innstillinger
som kan endres.
8.1 Spesifikasjoner
478
