TOYOTA C-HR 2022 Kasutusjuhend (in Estonian)

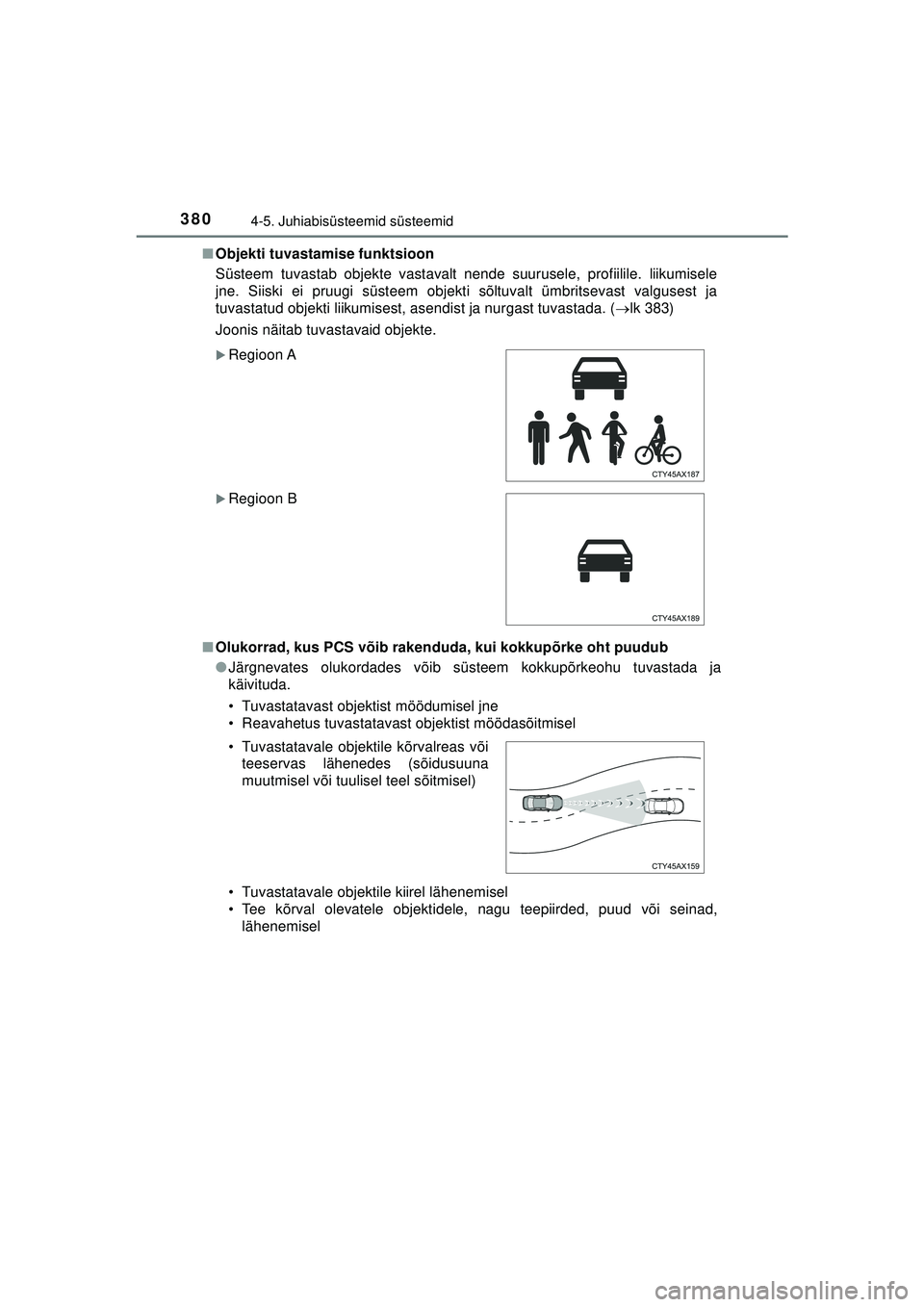

3804-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE■
Objekti tuvastamise funktsioon
Süsteem tuvastab objekte vastavalt nende suurusele, profiilile. liikumisele
jne. Siiski ei pruugi süsteem objekti sõltuvalt ümbritsevast valgusest ja
tuvastatud objekti liikumisest, asendist ja nurgast tuvastada. ( lk 383)
Joonis näitab tuvastavaid objekte.
■ Olukorrad, kus PCS võib rakenduda, kui kokkupõrke oht puudub
●Järgnevates olukordades võib süsteem kokkupõrkeohu tuvastada ja
käivituda.
• Tuvastatavast objektist möödumisel jne
• Reavahetus tuvastatavas t objektist möödasõitmisel
• Tuvastatavale objektile kiirel lähenemisel
• Tee kõrval olevatele objektidele, nagu teepiirded, puud või seinad, lähenemisel
XRegioon A
XRegioon B
• Tuvastatavale objektile kõrvalreas võiteeservas lähenedes (sõidusuuna
muutmisel või tuulisel teel sõitmisel)
C-HR_HV_OM_Europe_OM10720EE.book Page 380 Thursday, March 3, 2022 7:55 AM

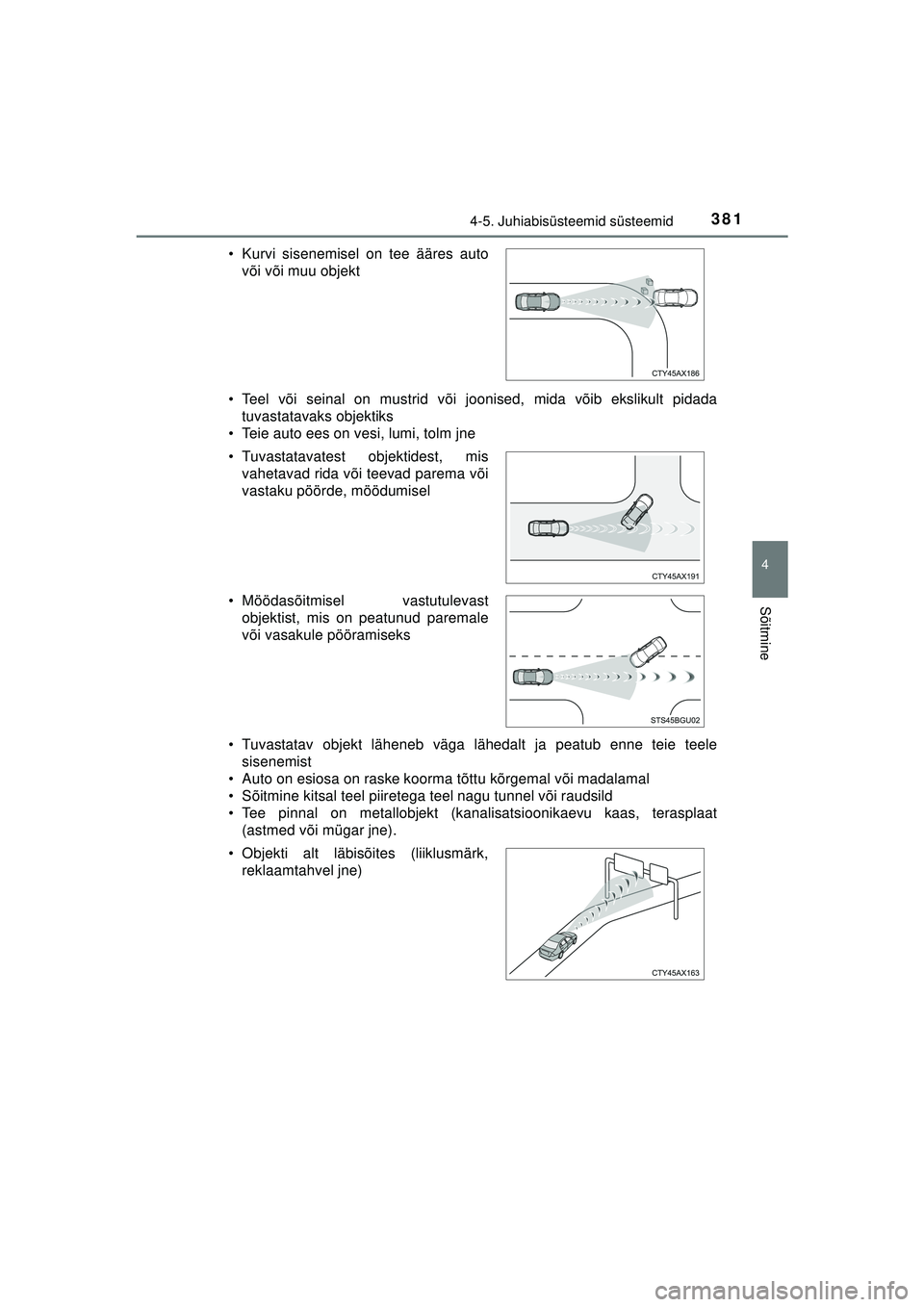

3814-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE• Teel või seinal on mustrid või joonised, mida võib ekslikult pidada
tuvastatavaks objektiks
• Teie auto ees on vesi, lumi, tolm jne
• Tuvastatav objekt läheneb väga lähedalt ja peatub enne teie teele sisenemist
• Auto on esiosa on raske koorma tõttu kõrgemal või madalamal
• Sõitmine kitsal teel piiretega teel nagu tunnel või raudsild
• Tee pinnal on metallobjekt (kanalisatsioonikaevu kaas, terasplaat (astmed või mügar jne).
• Kurvi sisenemisel on tee ääres auto
või või muu objekt
• Tuvastatavatest objektidest, misvahetavad rida või teevad parema või
vastaku pöörde, möödumisel
• Möödasõitmisel vastutulevast objektist, mis on peatunud paremale
või vasakule pööramiseks
• Objekti alt läbisõites (liiklusmärk, reklaamtahvel jne)
C-HR_HV_OM_Europe_OM10720EE.book Page 381 Thursday, March 3, 2022 7:55 AM

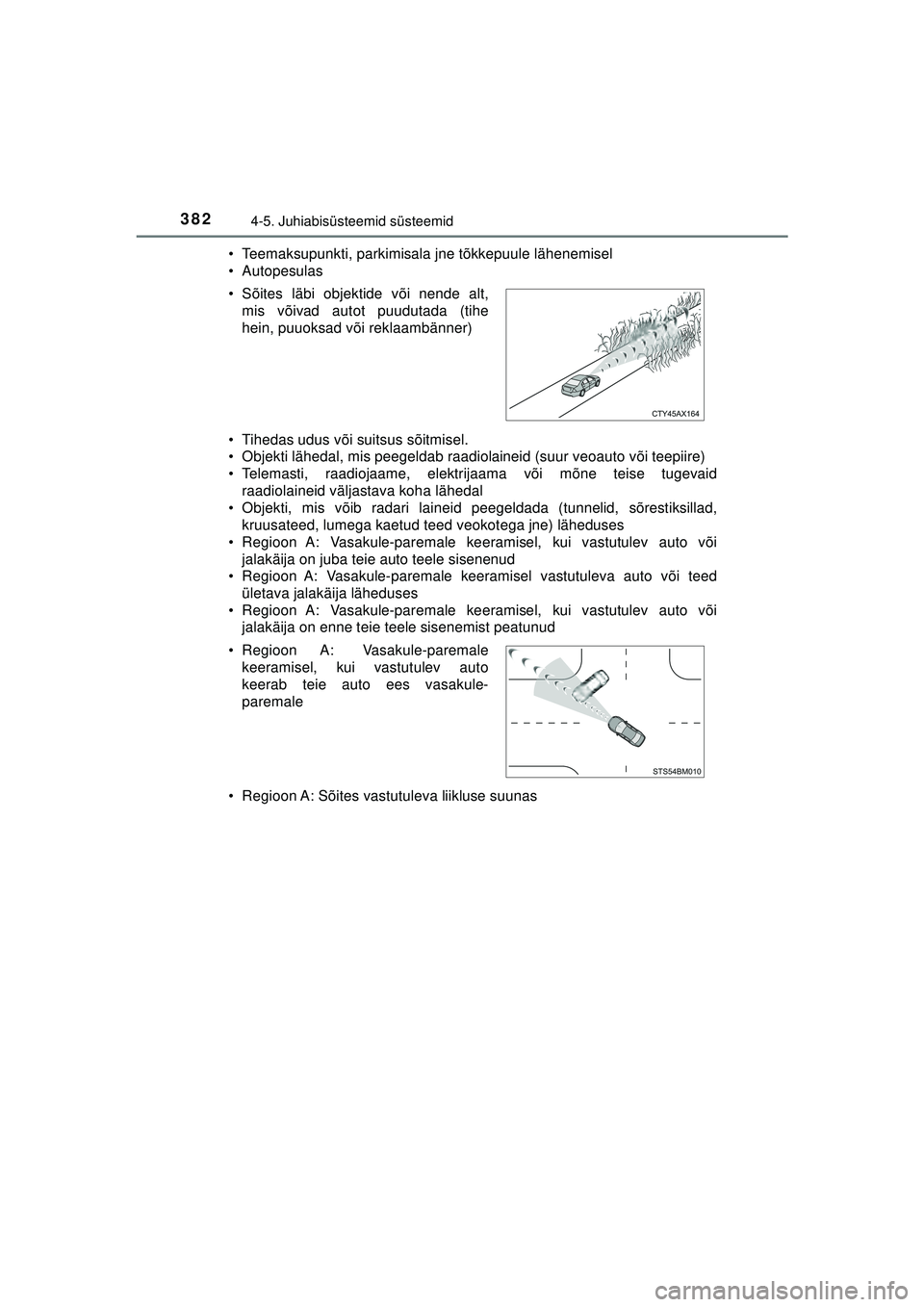

3824-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE• Teemaksupunkti, parkimisala jne tõkkepuule lähenemisel
• Autopesulas
• Tihedas udus või suitsus sõitmisel.
• Objekti lähedal, mis peegeldab raadiolaineid (suur veoauto või teepiire)
• Telemasti, raadiojaame, elektrijaama või mõne teise tugevaid
raadiolaineid väljastava koha lähedal
• Objekti, mis võib radari laineid peegeldada (tunnelid, sõrestiksillad, kruusateed, lumega kaetud teed veokotega jne) läheduses
• Regioon A: Vasakule-paremale keeramisel, kui vastutulev auto või jalakäija on juba teie auto teele sisenenud
• Regioon A: Vasakule-paremale keeramisel vastutuleva auto või teed
ületava jalakäija läheduses
• Regioon A: Vasakule-paremale keeramisel, kui vastutulev auto või jalakäija on enne teie teele sisenemist peatunud
• Regioon A: Sõites vastutuleva liikluse suunas • Sõites läbi objektide või nende alt, mis võivad autot puudutada (tihe
hein, puuoksad või reklaambänner)
• Regioon A: Vasakule-paremale keeramisel, kui vastutulev auto
keerab teie auto ees vasakule-
paremale
C-HR_HV_OM_Europe_OM10720EE.book Page 382 Thursday, March 3, 2022 7:55 AM

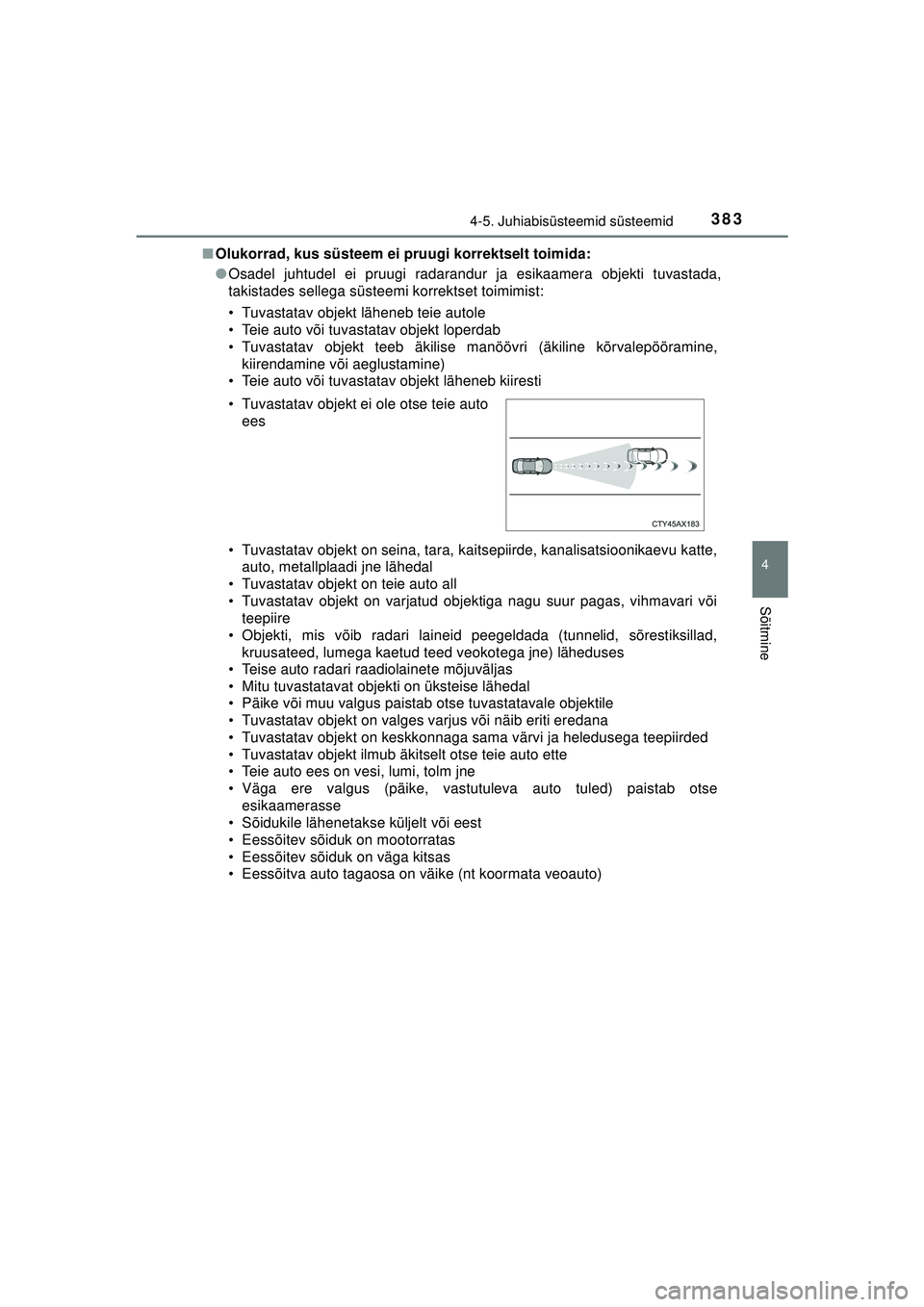

3834-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE■
Olukorrad, kus süsteem ei pruugi korrektselt toimida:
●Osadel juhtudel ei pruugi radarandur ja esikaamera objekti tuvastada,
takistades sellega süsteemi korrektset toimimist:
• Tuvastatav objekt läheneb teie autole
• Teie auto või tuvastatav objekt loperdab
• Tuvastatav objekt teeb äkilise manöövri (äkiline kõrvalepööramine,
kiirendamine või aeglustamine)
• Teie auto või tuvastatav objekt läheneb kiiresti
• Tuvastatav objekt on seina, tara, ka itsepiirde, kanalisatsioonikaevu katte,
auto, metallplaadi jne lähedal
• Tuvastatav objekt on teie auto all
• Tuvastatav objekt on varjatud objektiga nagu suur pagas, vihmavari või teepiire
• Objekti, mis võib radari laineid peegeldada (tunnelid, sõrestiksillad, kruusateed, lumega kaetud teed veokotega jne) läheduses
• Teise auto radari raadiolainete mõjuväljas
• Mitu tuvastatavat objekti on üksteise lähedal
• Päike või muu valgus paistab otse tuvastatavale objektile
• Tuvastatav objekt on valges varjus või näib eriti eredana
• Tuvastatav objekt on keskkonnaga sama värvi ja heledusega teepiirded
• Tuvastatav objekt ilmub äkitselt otse teie auto ette
• Teie auto ees on vesi, lumi, tolm jne
• Väga ere valgus (päike, vastutuleva auto tuled) paistab otse
esikaamerasse
• Sõidukile lähenetakse küljelt või eest
• Eessõitev sõiduk on mootorratas
• Eessõitev sõiduk on väga kitsas
• Eessõitva auto tagaosa on väike (nt koormata veoauto) • Tuvastatav objekt ei ole otse teie auto ees
C-HR_HV_OM_Europe_OM10720EE.book Page 383 Thursday, March 3, 2022 7:55 AM

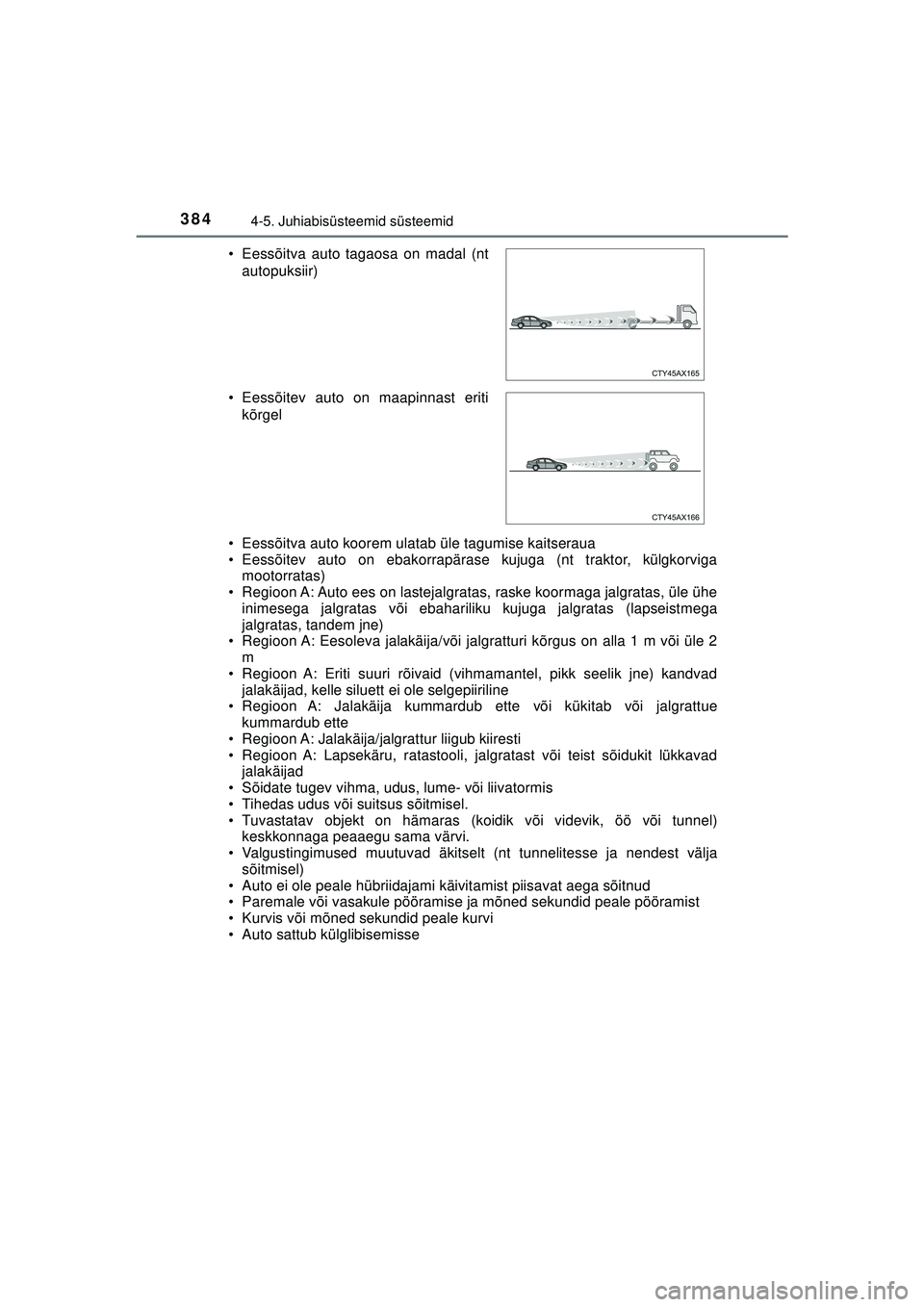

3844-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE• Eessõitva auto koorem ulatab üle tagumise kaitseraua
• Eessõitev auto on ebakorrapärase kujuga (nt traktor, külgkorviga
mootorratas)
• Regioon A: Auto ees on lastejalgratas, raske koormaga jalgratas, üle ühe inimesega jalgratas või ebahariliku kujuga jalgratas (lapseistmega
jalgratas, tandem jne)
• Regioon A: Eesoleva jalakäija/või jalgratturi kõrgus on alla 1 m või üle 2
m
• Regioon A: Eriti suuri rõivaid (vihmamantel, pikk seelik jne) kandvad jalakäijad, kelle siluett ei ole selgepiiriline
• Regioon A: Jalakäija kummardub ette või kükitab või jalgrattue
kummardub ette
• Regioon A: Jalakäija/jalgrattur liigub kiiresti
• Regioon A: Lapsekäru, ratastooli, jalgratast või teist sõidukit lükkavad jalakäijad
• Sõidate tugev vihma, udus, lume- või liivatormis
• Tihedas udus või suitsus sõitmisel.
• Tuvastatav objekt on hämaras (koidik või videvik, öö või tunnel) keskkonnaga peaaegu sama värvi.
• Valgustingimused muutuvad äkitselt (nt tunnelitesse ja nendest välja
sõitmisel)
• Auto ei ole peale hübriidajami käivitamist piisavat aega sõitnud
• Paremale või vasakule pööramise ja mõned sekundid peale pööramist
• Kurvis või mõned sekundid peale kurvi
• Auto sattub külglibisemisse • Eessõitva auto tagaosa on madal (nt
autopuksiir)
• Eessõitev auto on maapinnast eriti kõrgel
C-HR_HV_OM_Europe_OM10720EE.book Page 384 Thursday, March 3, 2022 7:55 AM

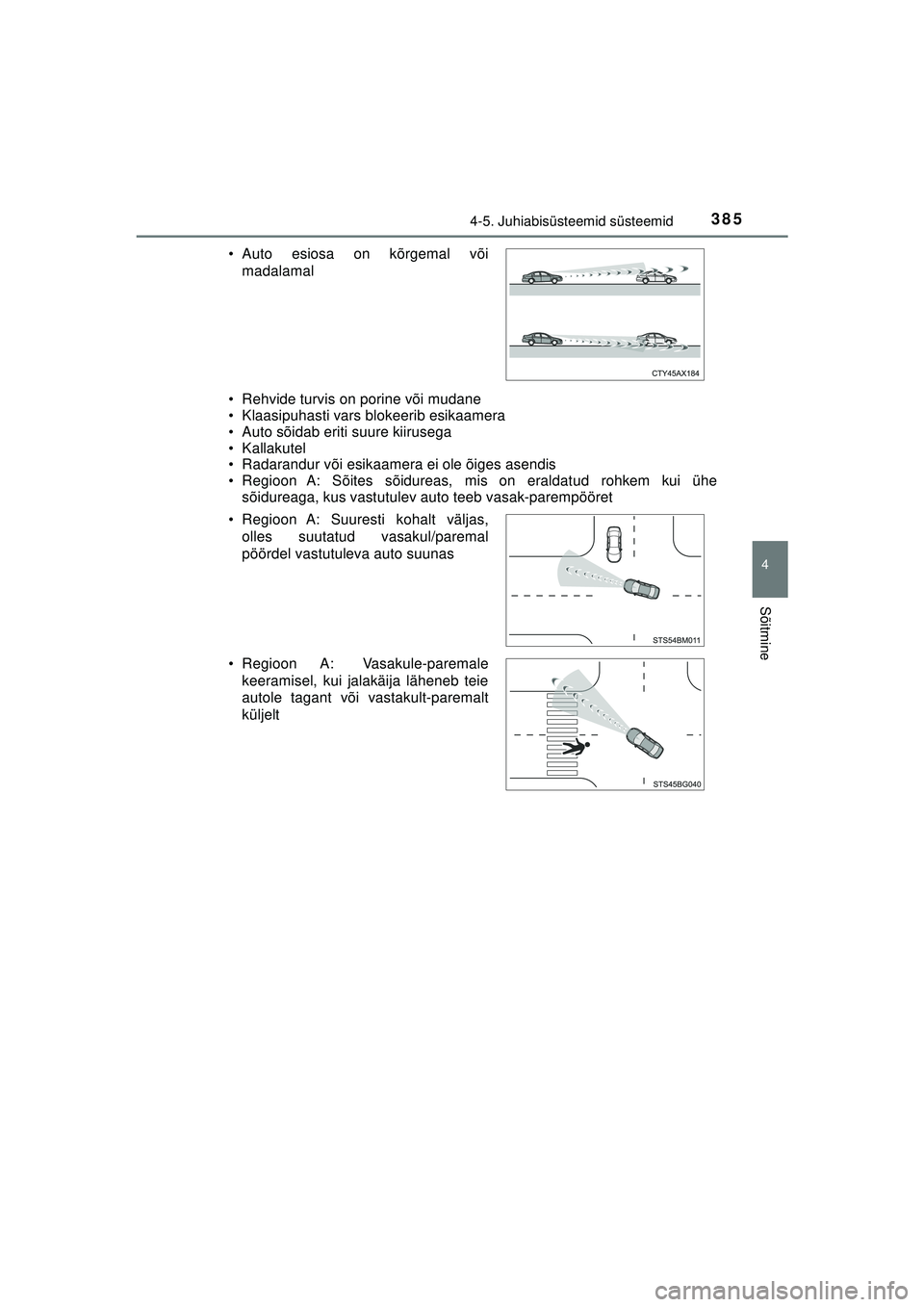

3854-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE• Rehvide turvis on porine või mudane
• Klaasipuhasti vars blokeerib esikaamera
• Auto sõidab eriti suure kiirusega
•Kallakutel
• Radarandur või esikaamera ei ole õiges asendis
• Regioon A: Sõites sõidureas, mis on eraldatud rohkem kui ühe
sõidureaga, kus vastutulev auto teeb vasak-parempööret
• Auto esiosa on kõrgemal või
madalamal
• Regioon A: Suuresti kohalt väljas, olles suutatud vasakul/paremal
pöördel vastutuleva auto suunas
• Regioon A: Vasakule-paremale keeramisel, kui jalakäija läheneb teie
autole tagant või vastakult-paremalt
küljelt
C-HR_HV_OM_Europe_OM10720EE.book Page 385 Thursday, March 3, 2022 7:55 AM

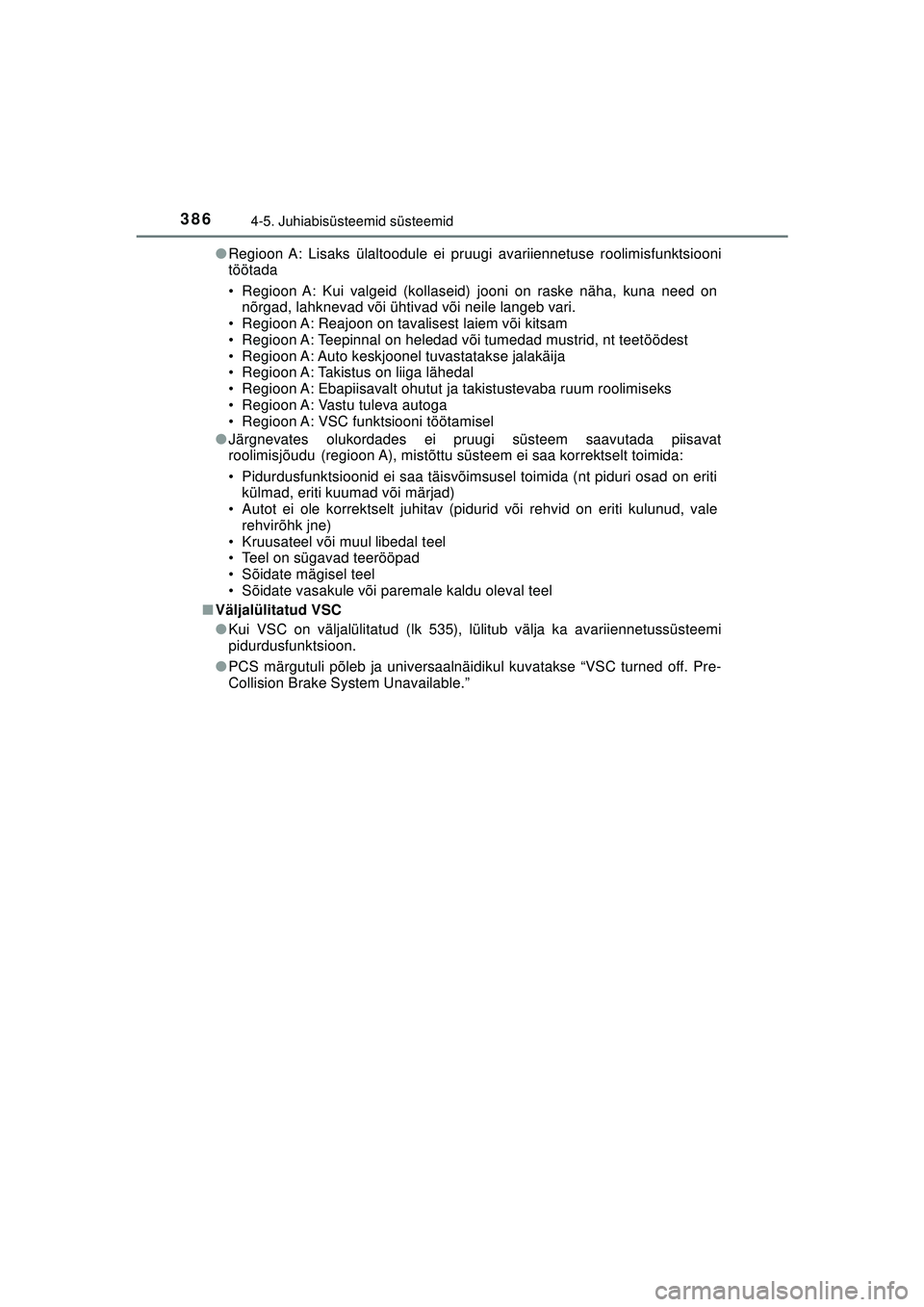

3864-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE●
Regioon A: Lisaks ülaltoodule ei pr uugi avariiennetuse roolimisfunktsiooni
töötada
• Regioon A: Kui valgeid (kollaseid) jooni on raske näha, kuna need on nõrgad, lahknevad või ühtivad või neile langeb vari.
• Regioon A: Reajoon on tavalisest laiem või kitsam
• Regioon A: Teepinnal on heledad või tumedad mustrid, nt teetöödest
• Regioon A: Auto keskjoonel tuvastatakse jalakäija
• Regioon A: Takistus on liiga lähedal
• Regioon A: Ebapiisavalt ohutut ja takistustevaba ruum roolimiseks
• Regioon A: Vastu tuleva autoga
• Regioon A: VSC funktsiooni töötamisel
● Järgnevates olukordades ei pruugi süsteem saavutada piisavat
roolimisjõudu
(regioon A), mistõttu süsteem ei saa korrektselt toimida:
• Pidurdusfunktsioonid ei saa täisvõimsusel toimida (nt piduri osad on eriti külmad, eriti kuumad või märjad)
• Autot ei ole korrektselt juhitav (pidur id või rehvid on eriti kulunud, vale
rehvirõhk jne)
• Kruusateel või muul libedal teel
• Teel on sügavad teerööpad
• Sõidate mägisel teel
• Sõidate vasakule või paremale kaldu oleval teel
■ Väljalülitatud VSC
●Kui VSC on väljalülitatud (lk 535), lüli tub välja ka avariiennetussüsteemi
pidurdusfunktsioon.
● PCS märgutuli põleb ja universaalnäidikul kuvatakse “VSC turned off. Pre-
Collision Brake System Unavailable.”
C-HR_HV_OM_Europe_OM10720EE.book Page 386 Thursday, March 3, 2022 7:55 AM

387
4
4-5. Juhiabisüsteemid süsteemid
Sõitmine
C-HR_HV_OM_Europe_OM10720EE

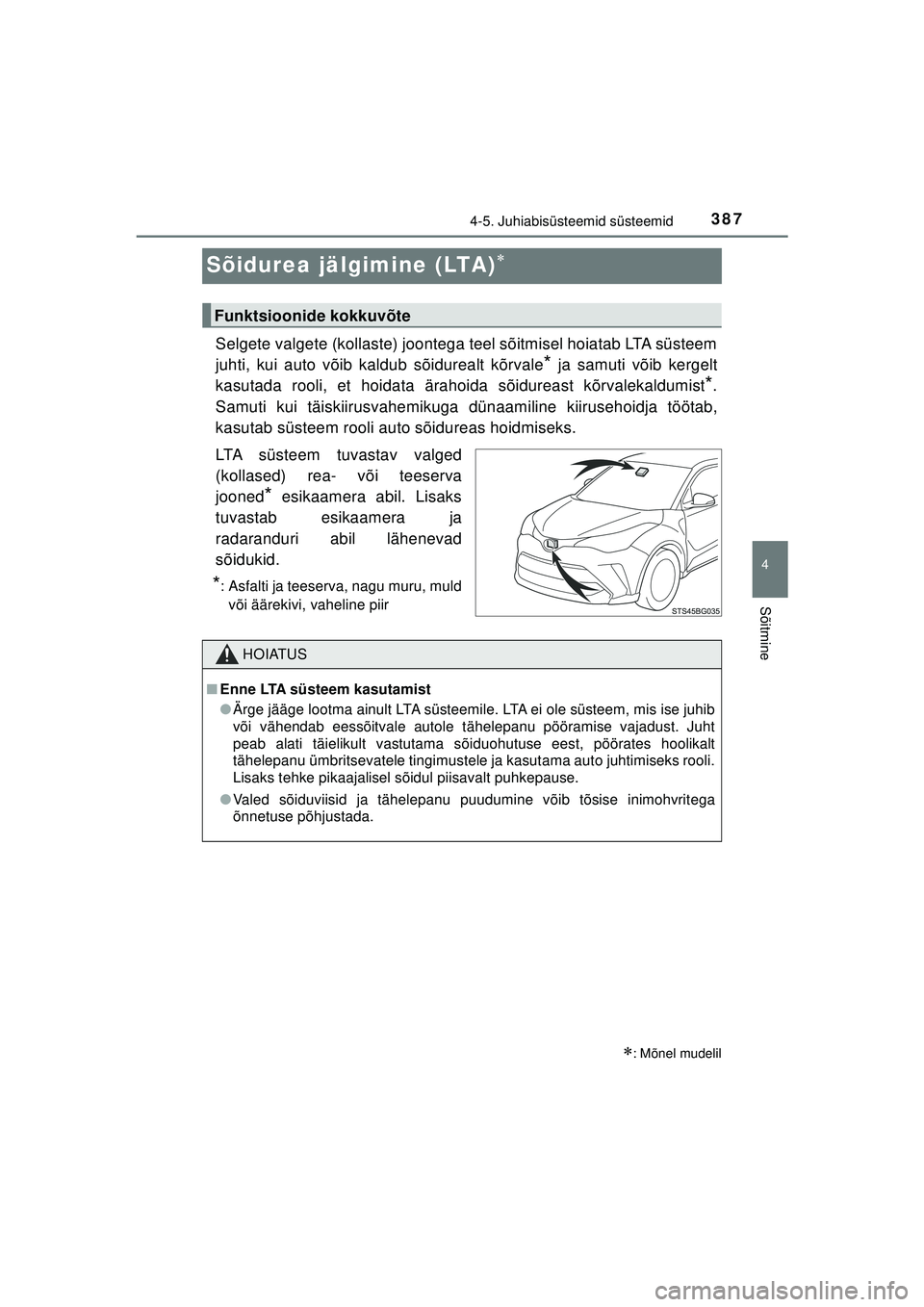

Sõidurea jälgimine (LTA)
Selgete valgete (kollaste) joontega teel sõitmisel hoiatab LTA süsteem
juhti, kui auto võib kaldub sõidurealt kõrvale
* ja samuti võib kergelt
kasutada rooli, et hoidata ärahoida sõidureast kõrvalekaldumist
*.
Samuti kui täiskiirusvahemikuga dünaamiline kiirusehoidja töötab,
kasutab süsteem rooli auto sõidureas hoidmiseks.
LTA süsteem tuvastav valged
(kollased) rea- või teeserva
jooned
* esikaamera abil. Lisaks
tuvastab esikaamera ja
radaranduri abil lähenevad
sõidukid.
*: Asfalti ja teeserva, nagu muru, muld või äärekivi, vaheline piir
: Mõnel mudelil
Funktsioonide kokkuvõte
HOIATUS
■ Enne LTA süsteem kasutamist
●Ärge jääge lootma ainult LTA süsteemile. LTA ei ole süsteem, mis ise juhib
või vähendab eessõitvale autole tähelepanu pööramise vajadust. Juht
peab alati täielikult vastutama sõiduohutuse eest, pöörates hoolikalt
tähelepanu ümbritsevatele tingimustele ja kasutama auto juhtimiseks rooli.
Lisaks tehke pikaajalisel sõidul piisavalt puhkepause.
● Valed sõiduviisid ja tähelepanu puudumine võib tõsise inimohvritega
õnnetuse põhjustada.
C-HR_HV_OM_Europe_OM10720EE.book Page 387 Thursday, March 3, 2022 7:55 AM

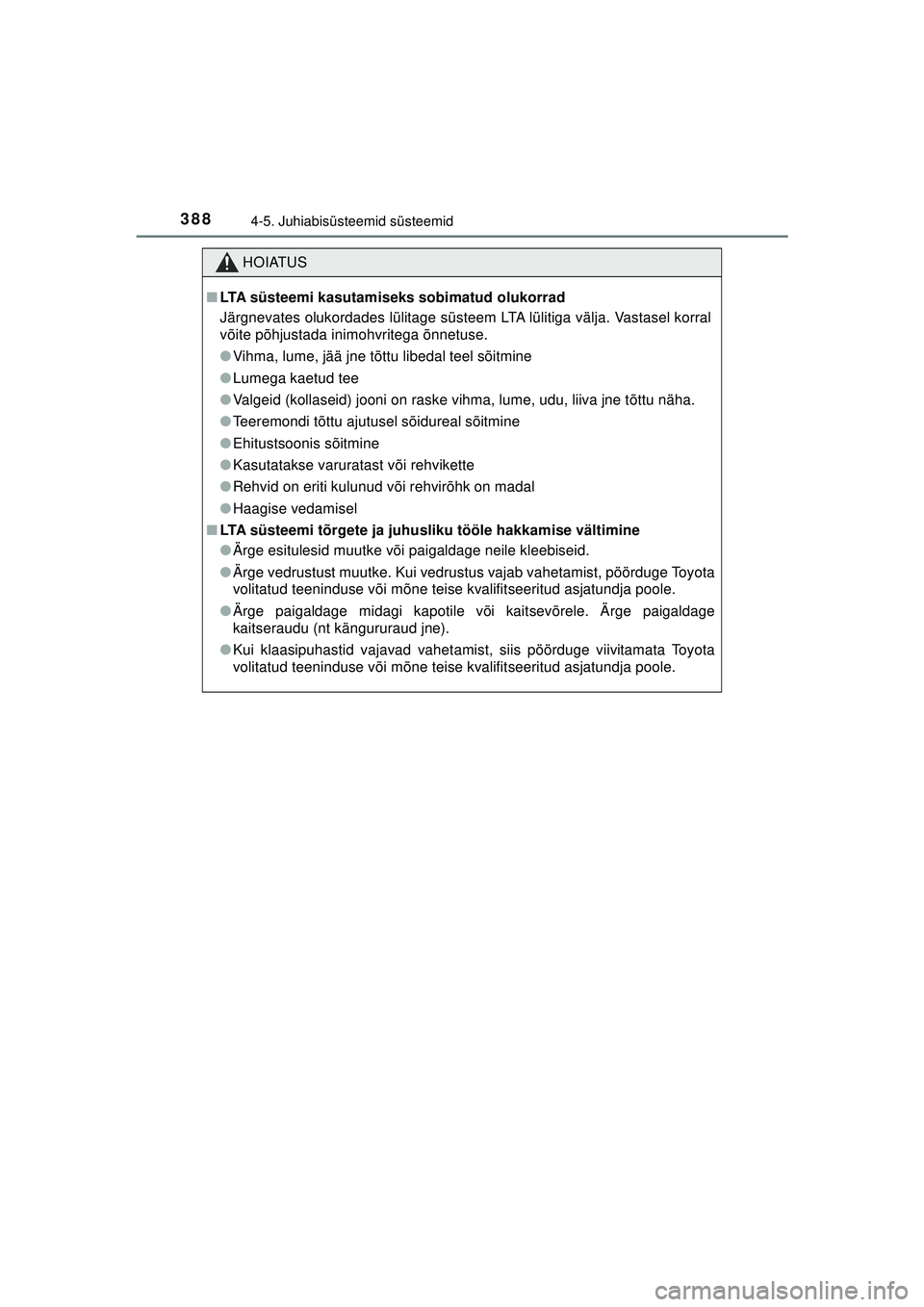

3884-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE
HOIATUS
■LTA süsteemi kasutamiseks sobimatud olukorrad
Järgnevates olukordades lülitage süstee m LTA lülitiga välja. Vastasel korral
võite põhjustada inimohvritega õnnetuse.
● Vihma, lume, jää jne tõttu libedal teel sõitmine
● Lumega kaetud tee
● Valgeid (kollaseid) jooni on raske vihma, lume, udu, liiva jne tõttu näha.
● Teeremondi tõttu ajutusel sõidureal sõitmine
● Ehitustsoonis sõitmine
● Kasutatakse varuratast või rehvikette
● Rehvid on eriti kulunud või rehvirõhk on madal
● Haagise vedamisel
■ LTA süsteemi tõrgete ja juhus liku tööle hakkamise vältimine
● Ärge esitulesid muutke või paigaldage neile kleebiseid.
● Ärge vedrustust muutke. Kui vedrustus vajab vahetamist, pöörduge Toyota
volitatud teeninduse või mõne teise kvalifitseeritud asjatundja poole.
● Ärge paigaldage midagi kapotile või kaitsevõrele. Ärge paigaldage
kaitseraudu (nt kängururaud jne).
● Kui klaasipuhastid vajavad vahetamis t, siis pöörduge viivitamata Toyota
volitatud teeninduse või mõne teise kvalifitseeritud asjatundja poole.
C-HR_HV_OM_Europe_OM10720EE.book Page 388 Thursday, March 3, 2022 7:55 AM

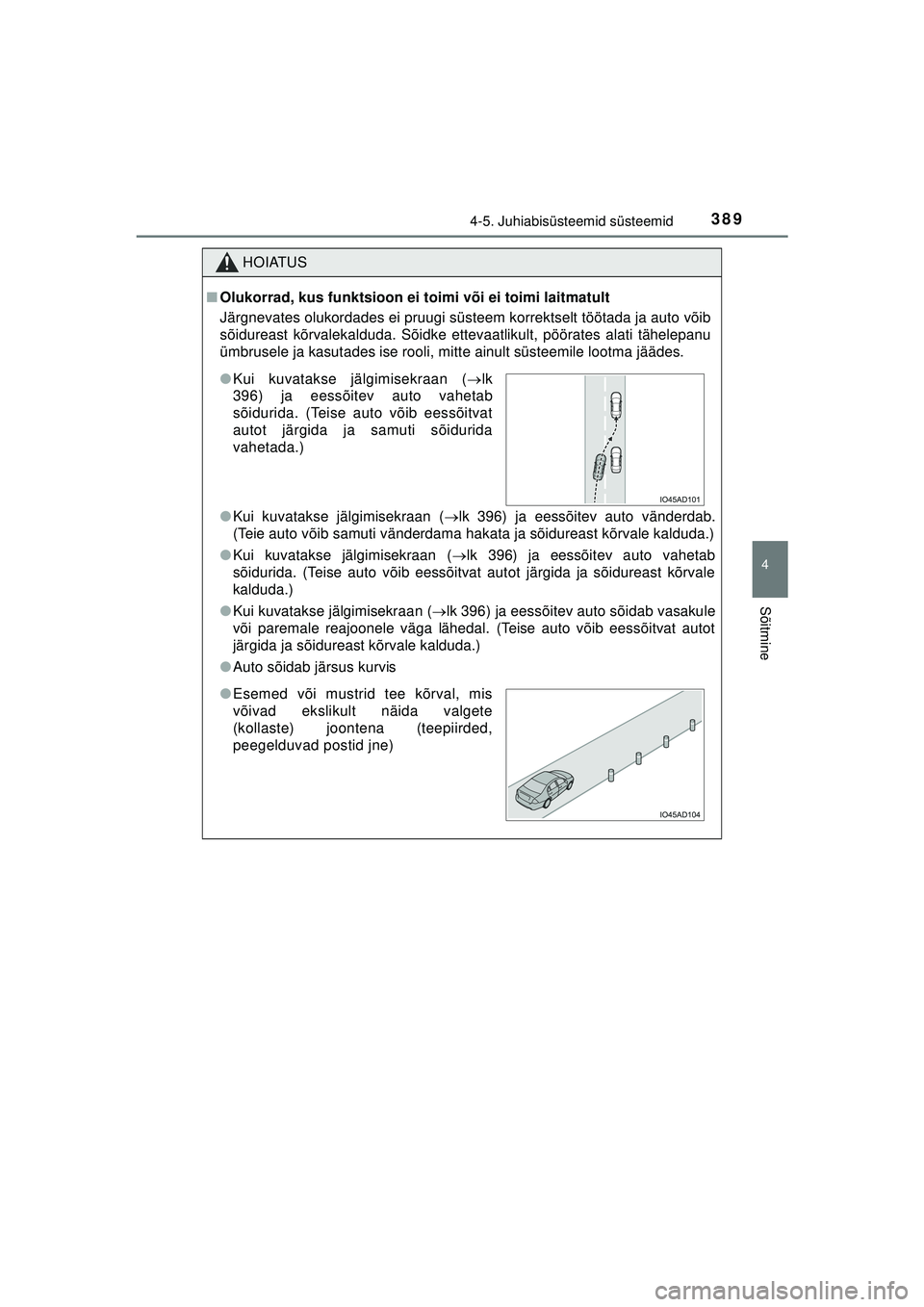

3894-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE
HOIATUS
■Olukorrad, kus funktsioon ei toimi või ei toimi laitmatult
Järgnevates olukordades ei pruugi süsteem korrektselt töötada ja auto võib
sõidureast kõrvalekalduda. Sõidke ettevaatlikult, pöörates alati tähelepanu
ümbrusele ja kasutades ise rooli, mitte ainult süsteemile lootma jäädes.
●Kui kuvatakse jälgimisekraan ( lk 396) ja eessõitev auto vänderdab.
(Teie auto võib samuti vänderdama hakata ja sõidureast kõrvale kalduda.)
● Kui kuvatakse jälgimisekraan ( lk 396) ja eessõitev auto vahetab
sõidurida. (Teise auto võib eessõitvat autot järgida ja sõidureast kõrvale
kalduda.)
● Kui kuvatakse jälgimisekraan ( lk 396) ja eessõitev auto sõidab vasakule
või paremale reajoonele väga lähedal. (Teise auto võib eessõitvat autot
järgida ja sõidureast kõrvale kalduda.)
● Auto sõidab järsus kurvis
●Kui kuvatakse jälgimisekraan ( lk
396) ja eessõitev auto vahetab
sõidurida. (Teise auto võib eessõitvat
autot järgida ja samuti sõidurida
vahetada.)
● Esemed või mustrid tee kõrval, mis
võivad ekslikult näida valgete
(kollaste) joontena (teepiirded,
peegelduvad postid jne)
