3704-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE

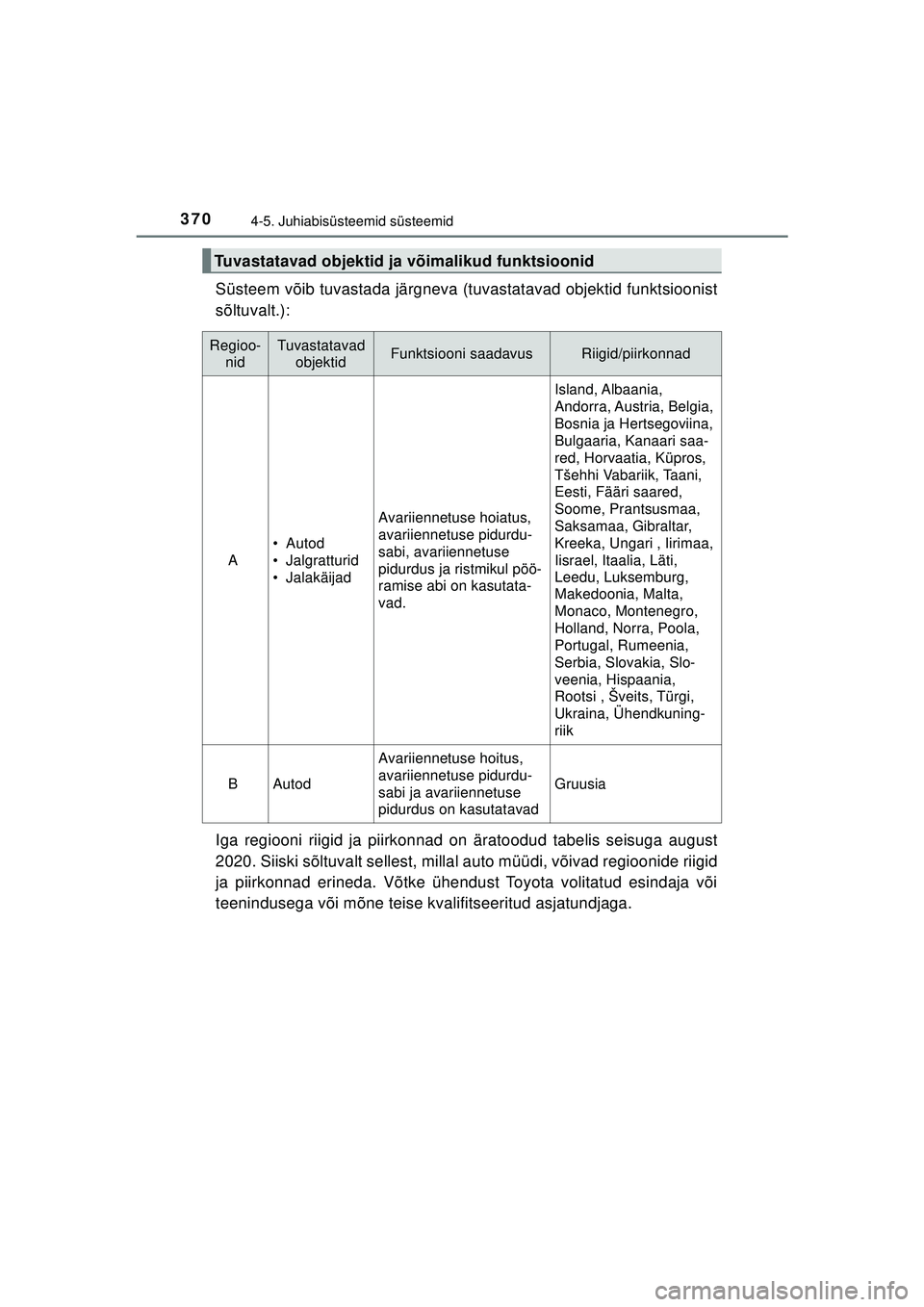

Süsteem võib tuvastada järgneva (tuvastatavad objektid funktsioonist
sõltuvalt.):
Iga regiooni riigid ja piirkonnad on äratoodud tabelis seisuga august
2020. Siiski sõltuvalt sellest, millal auto müüdi, võivad regioonide riigid
ja piirkonnad erineda. Võtke ühendust Toyota volitatud esindaja või
teenindusega või mõne teise kvalifitseeritud asjatundjaga.
Tuvastatavad objektid ja võimalikud funktsioonid
Regioo-nidTuvastatavad objektidFunktsiooni saadavusRiigid/piirkonnad
A
• Autod
• Jalgratturid
• Jalakäijad
Avariiennetuse hoiatus,
avariiennetuse pidurdu-
sabi, avariiennetuse
pidurdus ja ristmikul pöö-
ramise abi on kasutata-
vad.
Island, Albaania,
Andorra, Austria, Belgia,
Bosnia ja Hertsegoviina,
Bulgaaria, Kanaari saa-
red, Horvaatia, Küpros,
Tšehhi Vabariik, Taani,
Eesti, Fääri saared,
Soome, Prantsusmaa,
Saksamaa, Gibraltar,
Kreeka, Ungari , Iirimaa,
Iisrael, Itaalia, Läti,
Leedu, Luksemburg,
Makedoonia, Malta,
Monaco, Montenegro,
Holland, Norra, Poola,
Portugal, Rumeenia,
Serbia, Slovakia, Slo-
veenia, Hispaania,
Rootsi , Šveits, Türgi,
Ukraina, Ühendkuning-
riik
BAutod
Avariiennetuse hoitus,
avariiennetuse pidurdu-
sabi ja avariiennetuse
pidurdus on kasutatavad
Gruusia
C-HR_HV_OM_Europe_OM10720EE.book Page 370 Thursday, March 3, 2022 7:55 AM

3714-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE■

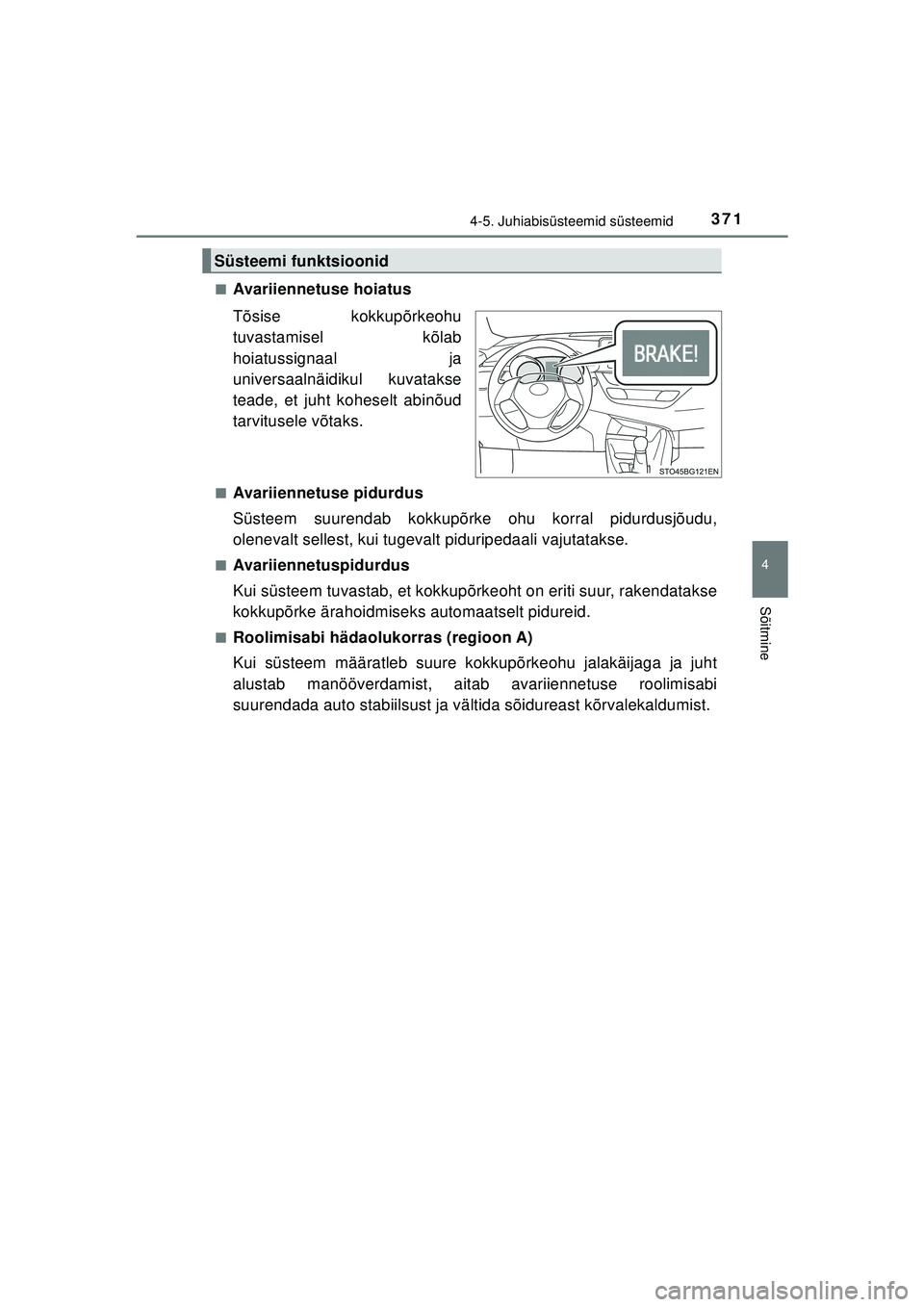

Avariiennetuse hoiatus
Tõsise kokkupõrkeohu
tuvastamisel kõlab
hoiatussignaal ja
universaalnäidikul kuvatakse
teade, et juht koheselt abinõud
tarvitusele võtaks.
■Avariiennetuse pidurdus
Süsteem suurendab kokkupõrke ohu korral pidurdusjõudu,
olenevalt sellest, kui tugevalt piduripedaali vajutatakse.
■Avariiennetuspidurdus
Kui süsteem tuvastab, et kokkupõrkeoht on eriti suur, rakendatakse
kokkupõrke ärahoidmiseks automaatselt pidureid.
■Roolimisabi hädaolukorras (regioon A)
Kui süsteem määratleb suure kokkupõrkeohu jalakäijaga ja juht
alustab manööverdamist, aitab avariiennetuse roolimisabi
suurendada auto stabiilsust ja vältida sõidureast kõrvalekaldumist.
Süsteemi funktsioonid
C-HR_HV_OM_Europe_OM10720EE.book Page 371 Thursday, March 3, 2022 7:55 AM

3724-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE■

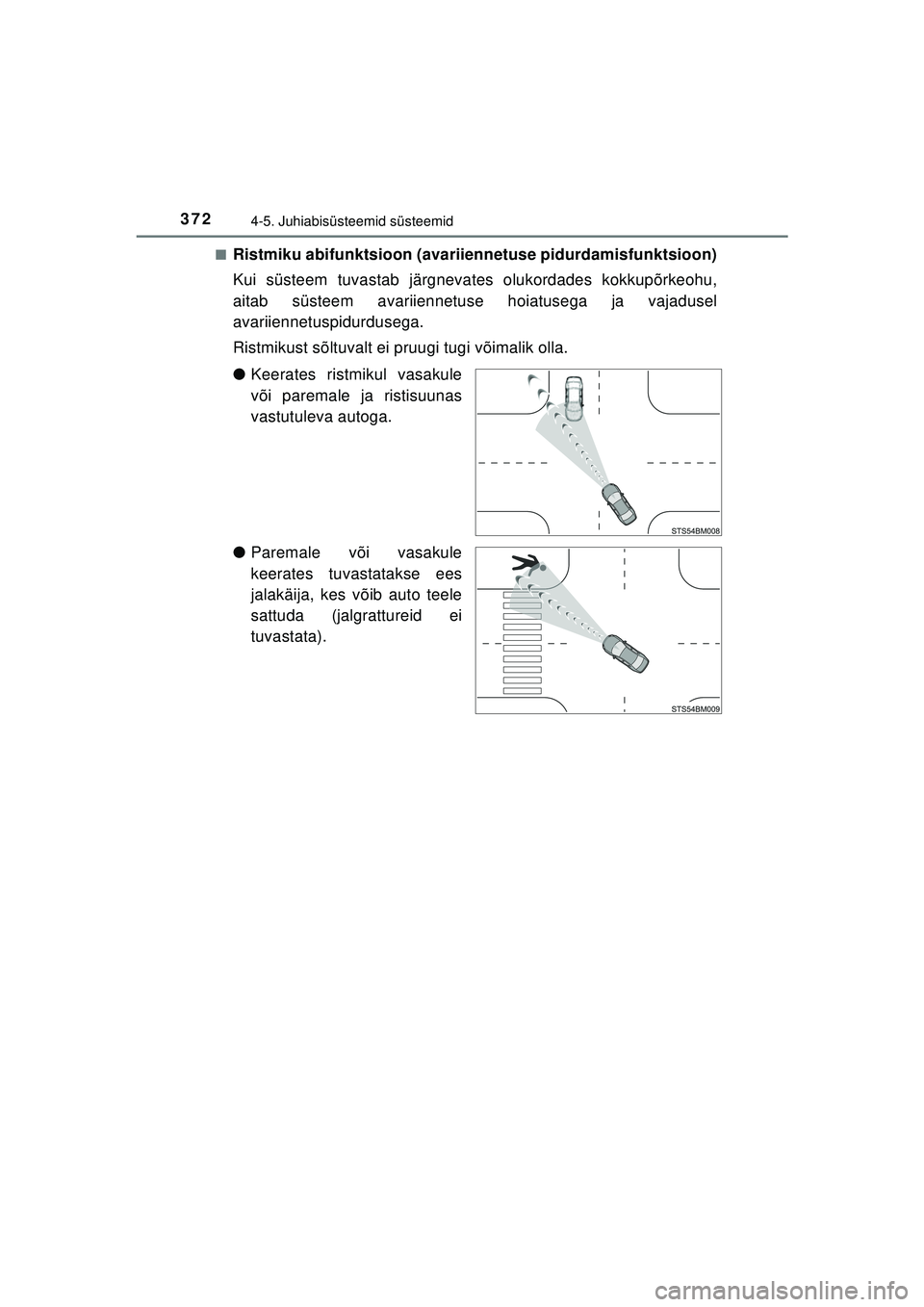

Ristmiku abifunktsioon (avariiennetuse pidurdamisfunktsioon)
Kui süsteem tuvastab järgnevates olukordades kokkupõrkeohu,
aitab süsteem avariiennetuse hoiatusega ja vajadusel
avariiennetuspidurdusega.
Ristmikust sõltuvalt ei pruugi tugi võimalik olla.
●
Keerates ristmikul vasakule
või paremale ja ristisuunas
vastutuleva autoga.
● Paremale või vasakule
keerates tuvastatakse ees
jalakäija, kes võib auto teele
sattuda (jalgrattureid ei
tuvastata).
C-HR_HV_OM_Europe_OM10720EE.book Page 372 Thursday, March 3, 2022 7:55 AM

3734-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE

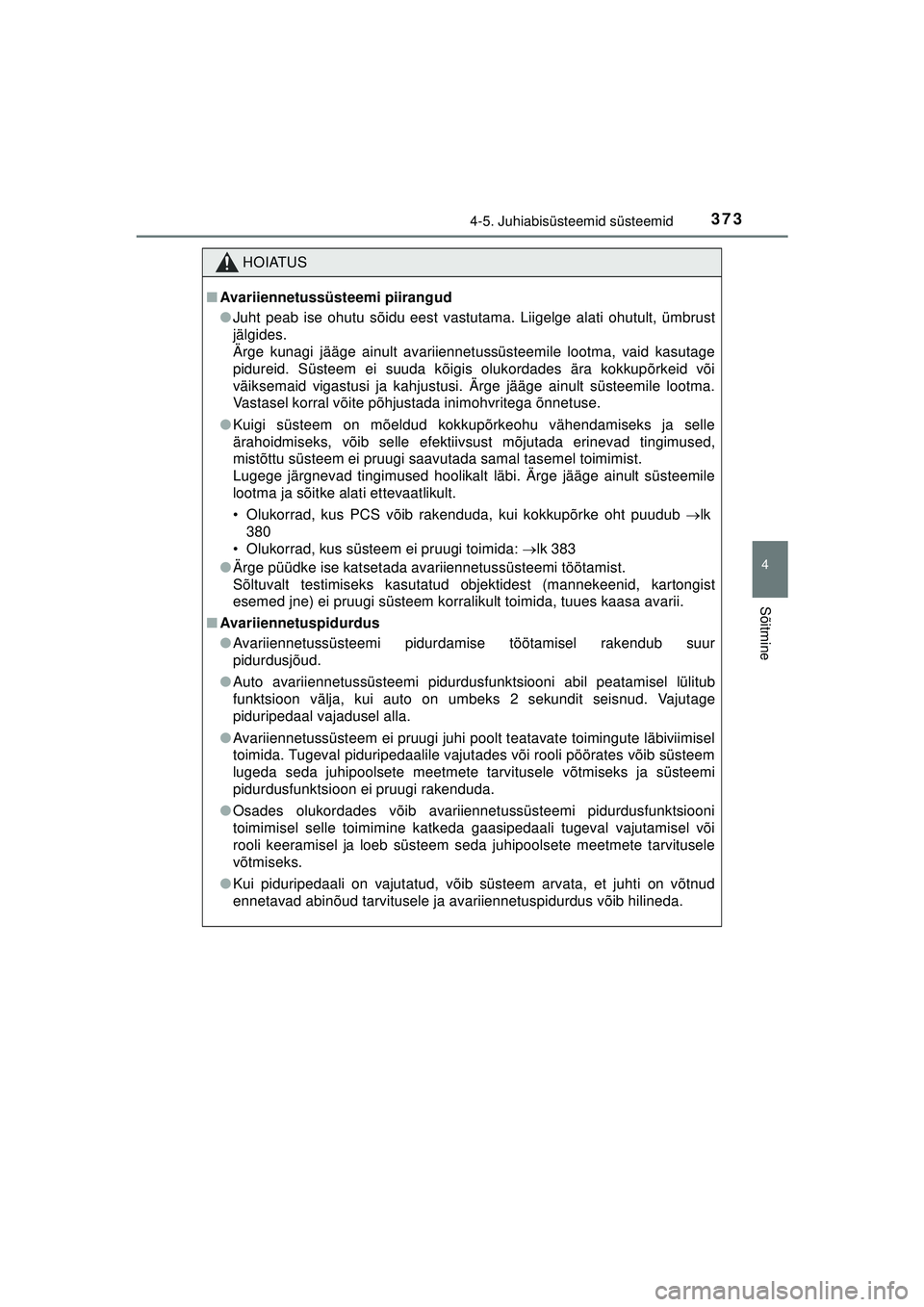

HOIATUS
■Avariiennetussüsteemi piirangud
●Juht peab ise ohutu sõidu eest vastutam a. Liigelge alati ohutult, ümbrust
jälgides.
Ärge kunagi jääge ainult avariiennetussüsteemile lootma, vaid kasutage
pidureid. Süsteem ei suuda kõigis olukordades ära kokkupõrkeid või
väiksemaid vigastusi ja kahjustusi. Ärge jääge ainult süsteemile lootma.
Vastasel korral võite põhjustada inimohvritega õnnetuse.
● Kuigi süsteem on mõeldud kokkupõrkeohu vähendamiseks ja selle
ärahoidmiseks, võib selle efektiivsu st mõjutada erinevad tingimused,
mistõttu süsteem ei pruugi saavutada samal tasemel toimimist.
Lugege järgnevad tingimused hoolikalt läbi. Ärge jääge ainult süsteemile
lootma ja sõitke alati ettevaatlikult.
• Olukorrad, kus PCS võib rak enduda, kui kokkupõrke oht puudub lk
380
• Olukorrad, kus süsteem ei pruugi toimida: lk 383
● Ärge püüdke ise katsetada avariiennetussüsteemi töötamist.
Sõltuvalt testimiseks kasutatud ob jektidest (mannekeenid, kartongist
esemed jne) ei pruugi süsteem korralikult toimida, tuues kaasa avarii.
■ Avariiennetuspidurdus
●Avariiennetussüsteemi pidurdamise töötamisel rakendub suur
pidurdusjõud.
● Auto avariiennetussüsteemi pidurdusfun ktsiooni abil peatamisel lülitub
funktsioon välja, kui auto on umbeks 2 sekundit seisnud. Vajutage
piduripedaal vajadusel alla.
● Avariiennetussüsteem ei pruugi juhi poolt teatavate toimingute läbiviimisel
toimida. Tugeval piduripedaalile vajutades või rooli pöörates võib süsteem
lugeda seda juhipoolsete meetmete tarvitusele võtmiseks ja süsteemi
pidurdusfunktsioon ei pruugi rakenduda.
● Osades olukordades võib avariiennetussüsteemi pidurdusfunktsiooni
toimimisel selle toimimine katkeda gaasipedaali tugeval vajutamisel või
rooli keeramisel ja loeb süsteem seda juhipoolsete meetmete tarvitusele
võtmiseks.
● Kui piduripedaali on vajutatud, võib süsteem arvata, et juhti on võtnud
ennetavad abinõud tarvitusele ja avariiennetuspidurdus võib hilineda.
C-HR_HV_OM_Europe_OM10720EE.book Page 373 Thursday, March 3, 2022 7:55 AM

3744-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE

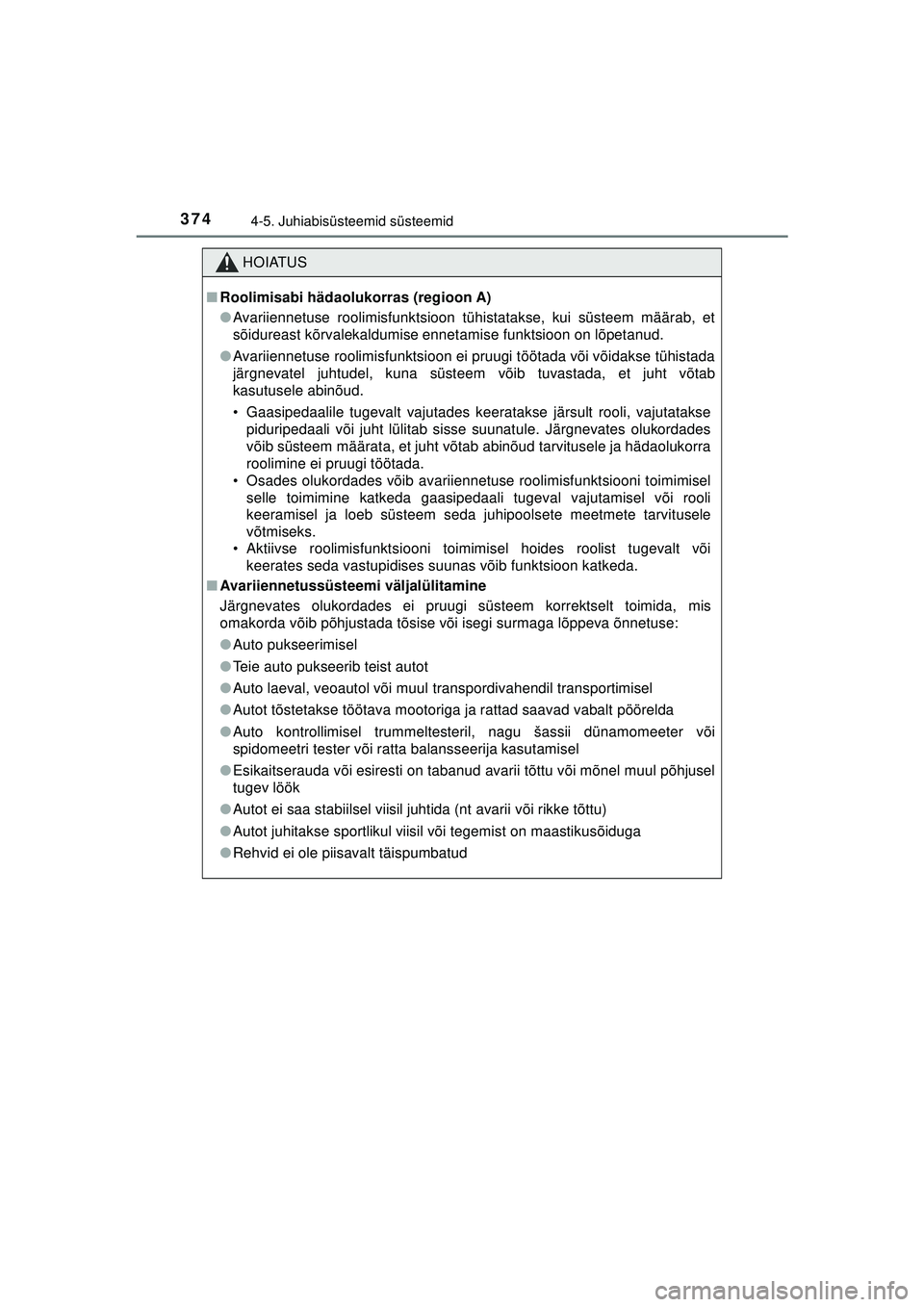

HOIATUS
■Roolimisabi hädaolukorras (regioon A)
●Avariiennetuse roolimisfunktsioon tühistatakse, kui süsteem määrab, et
sõidureast kõrvalekaldumise ennet amise funktsioon on lõpetanud.
● Avariiennetuse roolimisfunktsioon ei pruugi töötada või võidakse tühistada
järgnevatel juhtudel, kuna süsteem võib tuvastada, et juht võtab
kasutusele abinõud.
• Gaasipedaalile tugevalt vajutades keeratakse järsult rooli, vajutatakse piduripedaali või juht lülitab sisse suunatule. Järgnevates olukordades
võib süsteem määrata, et juht võtab abinõud tarvitusele ja hädaolukorra
roolimine ei pruugi töötada.
• Osades olukordades võib avariiennetuse roolimisfunktsiooni toimimisel selle toimimine katkeda gaasipedaali tugeval vajutamisel või rooli
keeramisel ja loeb süsteem seda juhipoolsete meetmete tarvitusele
võtmiseks.
• Aktiivse roolimisfunkts iooni toimimisel hoides roolist tugevalt või
keerates seda vastupidises s uunas võib funktsioon katkeda.
■ Avariiennetussüsteemi väljalülitamine
Järgnevates olukordades ei pruugi süsteem korrektselt toimida, mis
omakorda võib põhjustada tõsise või isegi surmaga lõppeva õnnetuse:
●Auto pukseerimisel
● Teie auto pukseerib teist autot
● Auto laeval, veoautol või muul transpordivahendil transportimisel
● Autot tõstetakse töötava mootori ga ja rattad saavad vabalt pöörelda
● Auto kontrollimisel trummeltesteril, nagu šassii dünamomeeter või
spidomeetri tester või ratta balansseerija kasutamisel
● Esikaitserauda või esiresti on tabanud avarii tõttu või mõnel muul põhjusel
tugev löök
● Autot ei saa stabiilsel viisil juhtida (nt avarii või rikke tõttu)
● Autot juhitakse sportlikul viisil või tegemist on maastikusõiduga
● Rehvid ei ole piisavalt täispumbatud
C-HR_HV_OM_Europe_OM10720EE.book Page 374 Thursday, March 3, 2022 7:55 AM

3754-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE■
Avariiennetussüsteemi sisse- ja väljalülitumine
Avariiennetussüsteemi saab universaalnäidikul sisse- ja
väljalülitada (
lk 787).
Süsteem lülitub automaatselt sisse igal süütelüliti režiimi “ON” valimisel.

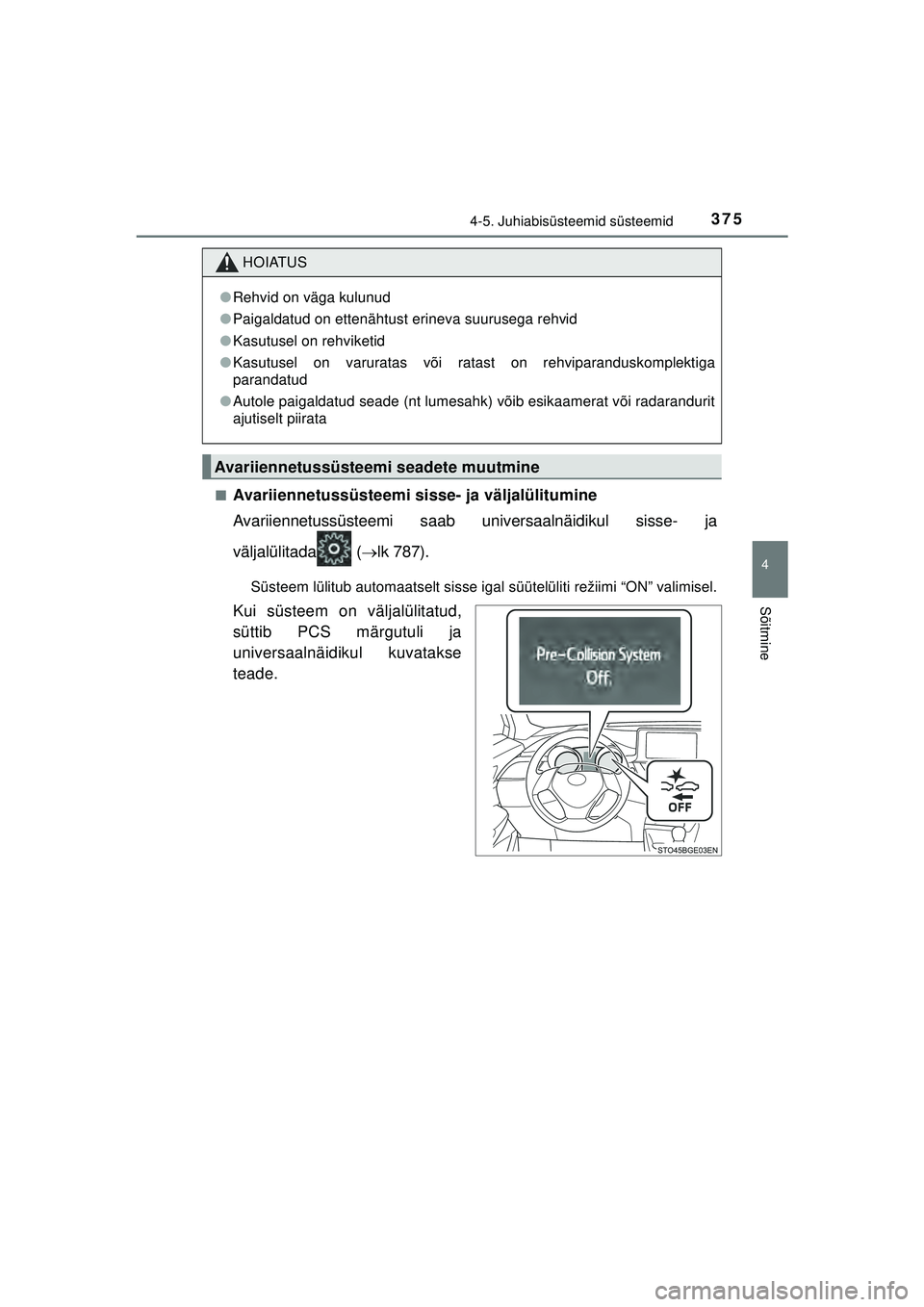

Kui süsteem on väljalülitatud,
süttib PCS märgutuli ja
universaalnäidikul kuvatakse
teade.
HOIATUS
●
Rehvid on väga kulunud
● Paigaldatud on ettenähtust erineva suurusega rehvid
● Kasutusel on rehviketid
● Kasutusel on varuratas või ratast on rehviparanduskomplektiga
parandatud
● Autole paigaldatud seade (nt lumesahk) võib esikaamerat või radarandurit
ajutiselt piirata
Avariiennetussüsteemi seadete muutmine
C-HR_HV_OM_Europe_OM10720EE.book Page 375 Thursday, March 3, 2022 7:55 AM

3764-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE■

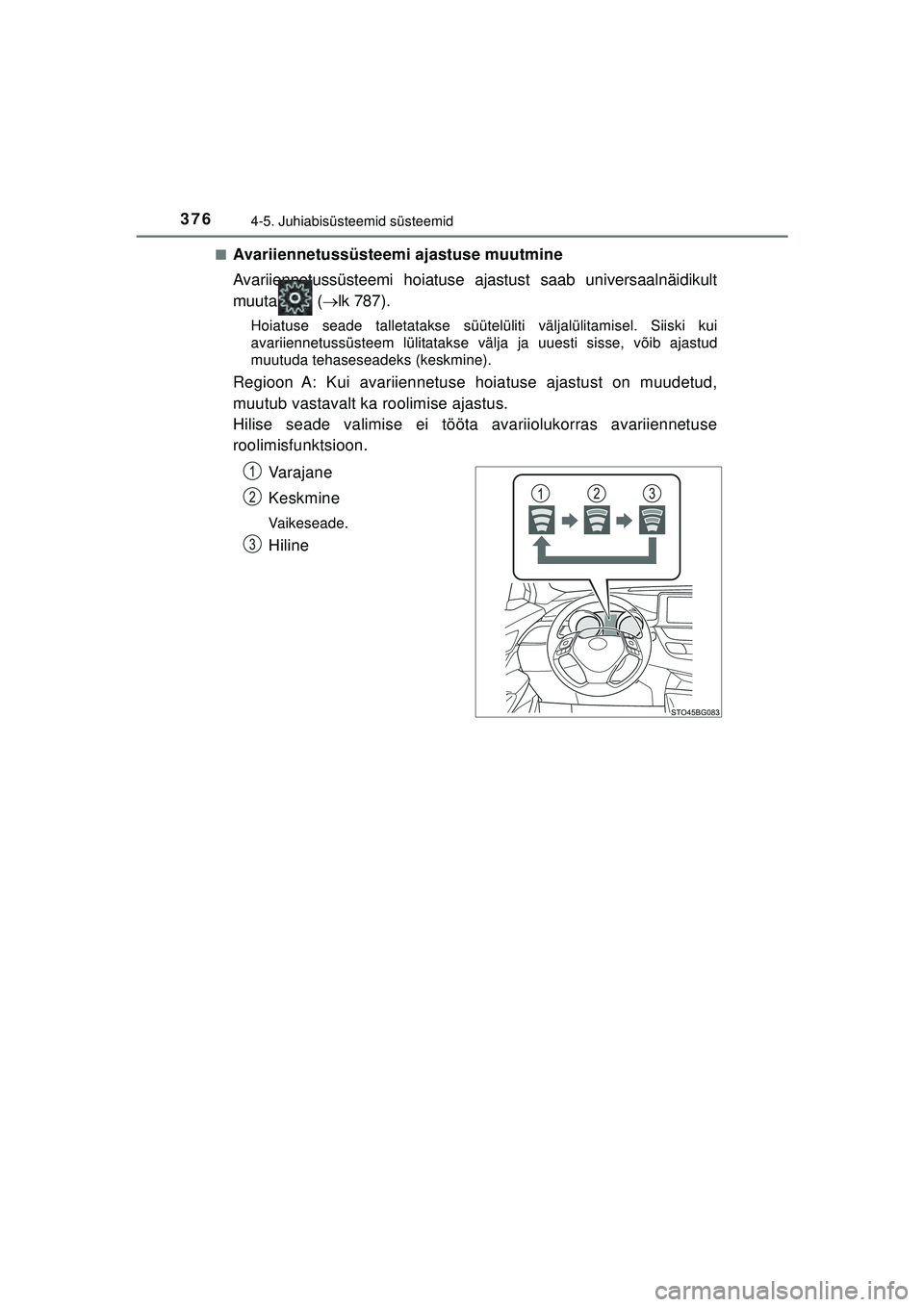

Avariiennetussüsteemi ajastuse muutmine
Avariiennetussüsteemi hoiatuse ajastust saab universaalnäidikult
muuta (
lk 787).
Hoiatuse seade talletatakse süütelüliti väljalülitamisel. Siiski kui
avariiennetussüsteem lülitatakse välja
ja uuesti sisse, võib ajastud
muutuda tehaseseadeks (keskmine).
Regioon A: Kui avariiennetuse hoiatuse ajastust on muudetud,
muutub vastavalt ka roolimise ajastus.
Hilise seade valimise ei tööta avariiolukorras avariiennetuse
roolimisfunktsioon.
Va r a j a n e
Keskmine
Vaikeseade.
Hiline
C-HR_HV_OM_Europe_OM10720EE.book Page 376 Thursday, March 3, 2022 7:55 AM

3774-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE

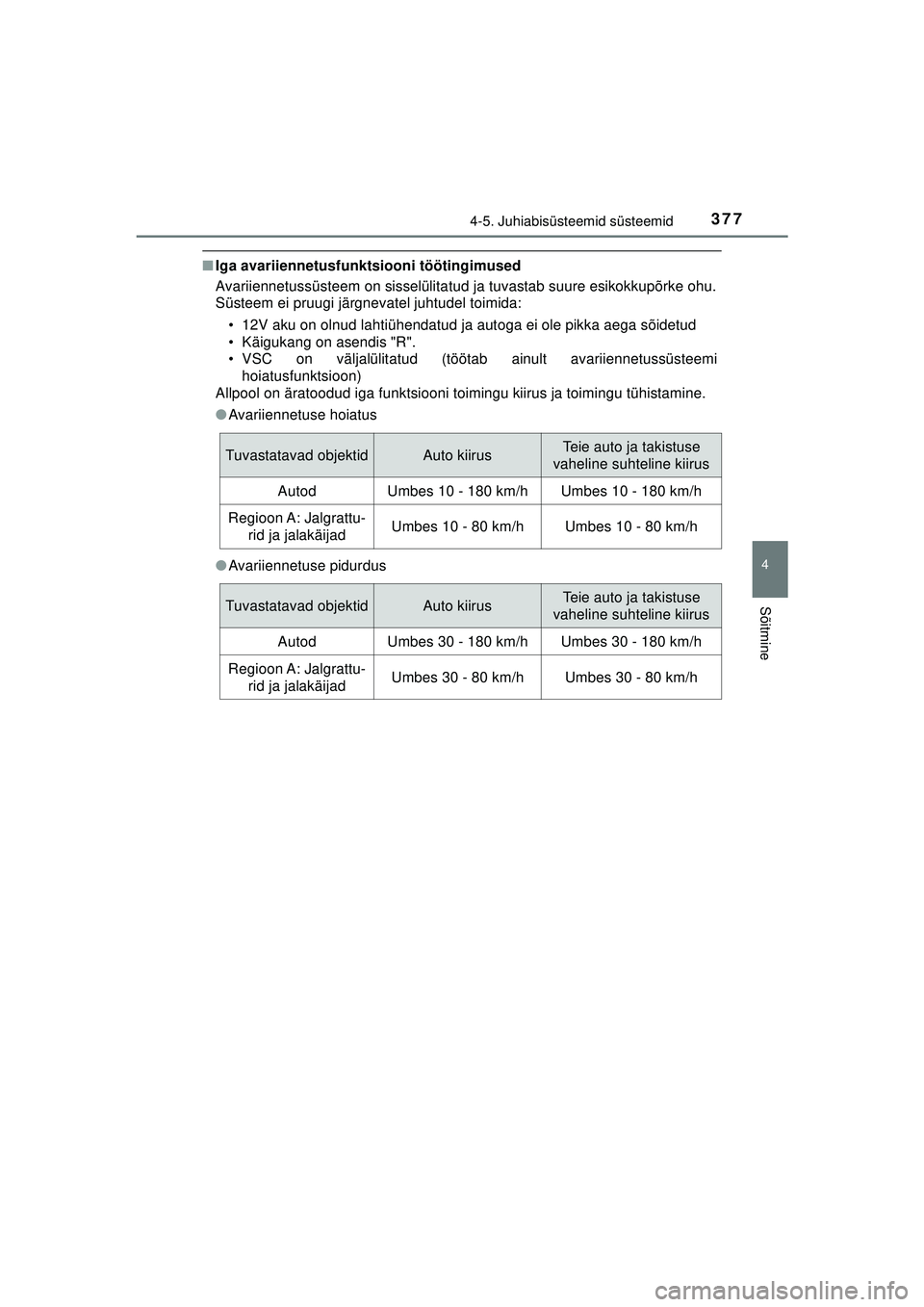

■Iga avariiennetusfunktsiooni töötingimused
Avariiennetussüsteem on sisselülitatud ja tuvastab suure esikokkupõrke ohu.
Süsteem ei pruugi järgnevatel juhtudel toimida:
• 12V aku on olnud lahtiühendatud ja autoga ei ole pikka aega sõidetud
• Käigukang on asendis "R".
• VSC on väljalülitatud (töötab ainult avariiennetussüsteemi
hoiatusfunktsioon)
Allpool on äratoodud iga funktsiooni toimingu kiirus ja toimingu tühistamine.
● Avariiennetuse hoiatus
● Avariiennetuse pidurdus
Tuvastatavad objektidAuto kiirusTeie auto ja takistuse
vaheline suhteline kiirus
AutodUmbes 10 - 180 km/hUmbes 10 - 180 km/h
Regioon A: Jalgrattu- rid ja jalakäijadUmbes 10 - 80 km/hUmbes 10 - 80 km/h
Tuvastatavad objektidAuto kiirusTeie auto ja takistuse
vaheline suhteline kiirus
AutodUmbes 30 - 180 km/hUmbes 30 - 180 km/h
Regioon A: Jalgrattu- rid ja jalakäijadUmbes 30 - 80 km/hUmbes 30 - 80 km/h
C-HR_HV_OM_Europe_OM10720EE.book Page 377 Thursday, March 3, 2022 7:55 AM

3784-5. Juhiabisüsteemid süsteemid
C-HR_HV_OM_Europe_OM10720EE●

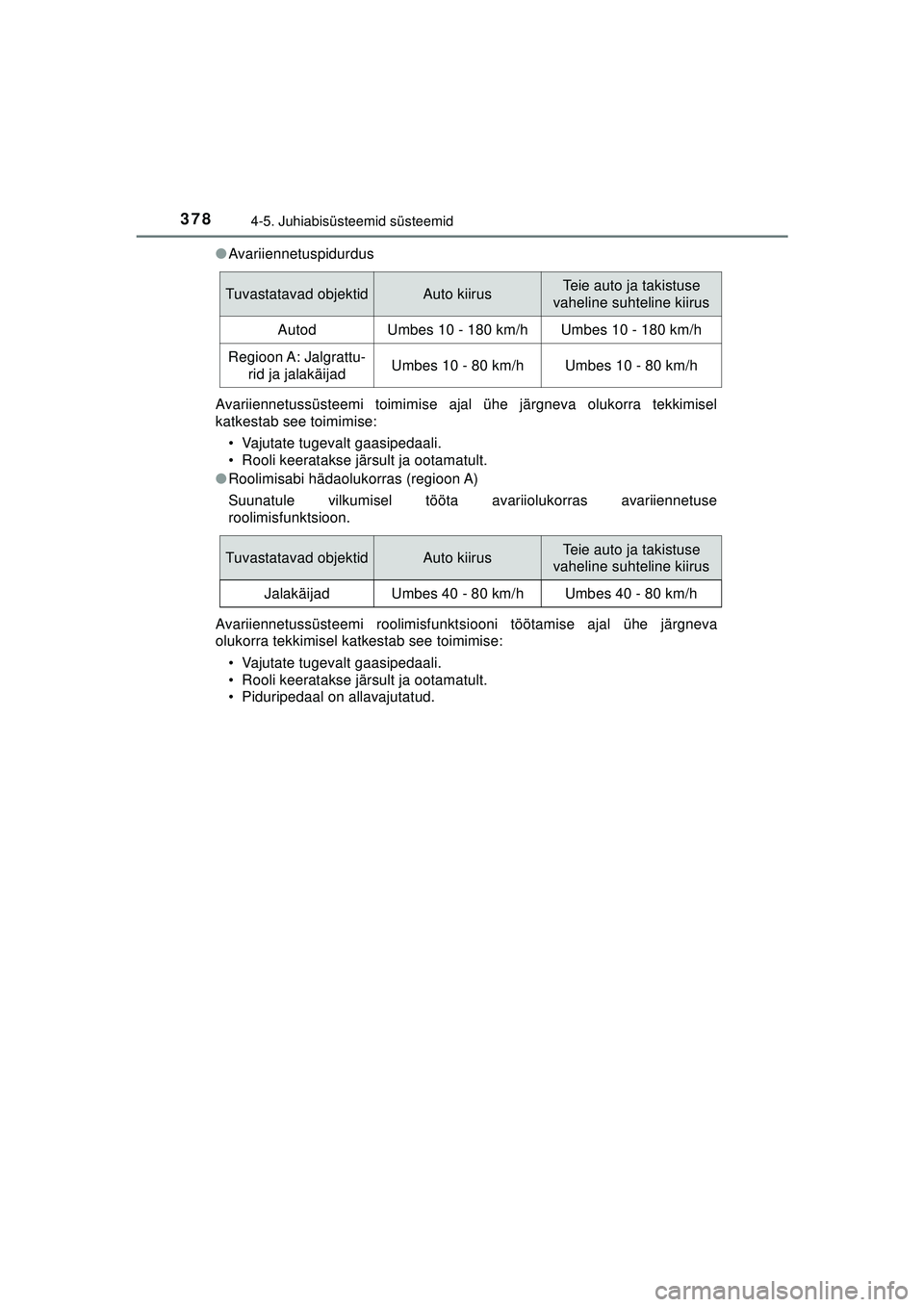

Avariiennetuspidurdus
Avariiennetussüsteemi toimimise ajal ühe järgneva olukorra tekkimisel
katkestab see toimimise: • Vajutate tugevalt gaasipedaali.
• Rooli keeratakse järsult ja ootamatult.
● Roolimisabi hädaolukorras (regioon A)
Suunatule vilkumisel tööta avariiolukorras avariiennetuse
roolimisfunktsioon.
Avariiennetussüsteemi roolimisfunkts iooni töötamise ajal ühe järgneva
olukorra tekkimisel katkestab see toimimise:
• Vajutate tugevalt gaasipedaali.
• Rooli keeratakse järsult ja ootamatult.
• Piduripedaal on allavajutatud.
Tuvastatavad objektidAuto kiirusTeie auto ja takistuse
vaheline suhteline kiirus
AutodUmbes 10 - 180 km/hUmbes 10 - 180 km/h
Regioon A: Jalgrattu- rid ja jalakäijadUmbes 10 - 80 km/hUmbes 10 - 80 km/h
Tuvastatavad objektidAuto kiirusTeie auto ja takistuse
vaheline suhteline kiirus
Jalakäijad Umbes 40 - 80 km/h Umbes 40 - 80 km/h
C-HR_HV_OM_Europe_OM10720EE.book Page 378 Thursday, March 3, 2022 7:55 AM

3794-5. Juhiabisüsteemid süsteemid
4
Sõitmine
C-HR_HV_OM_Europe_OM10720EE●

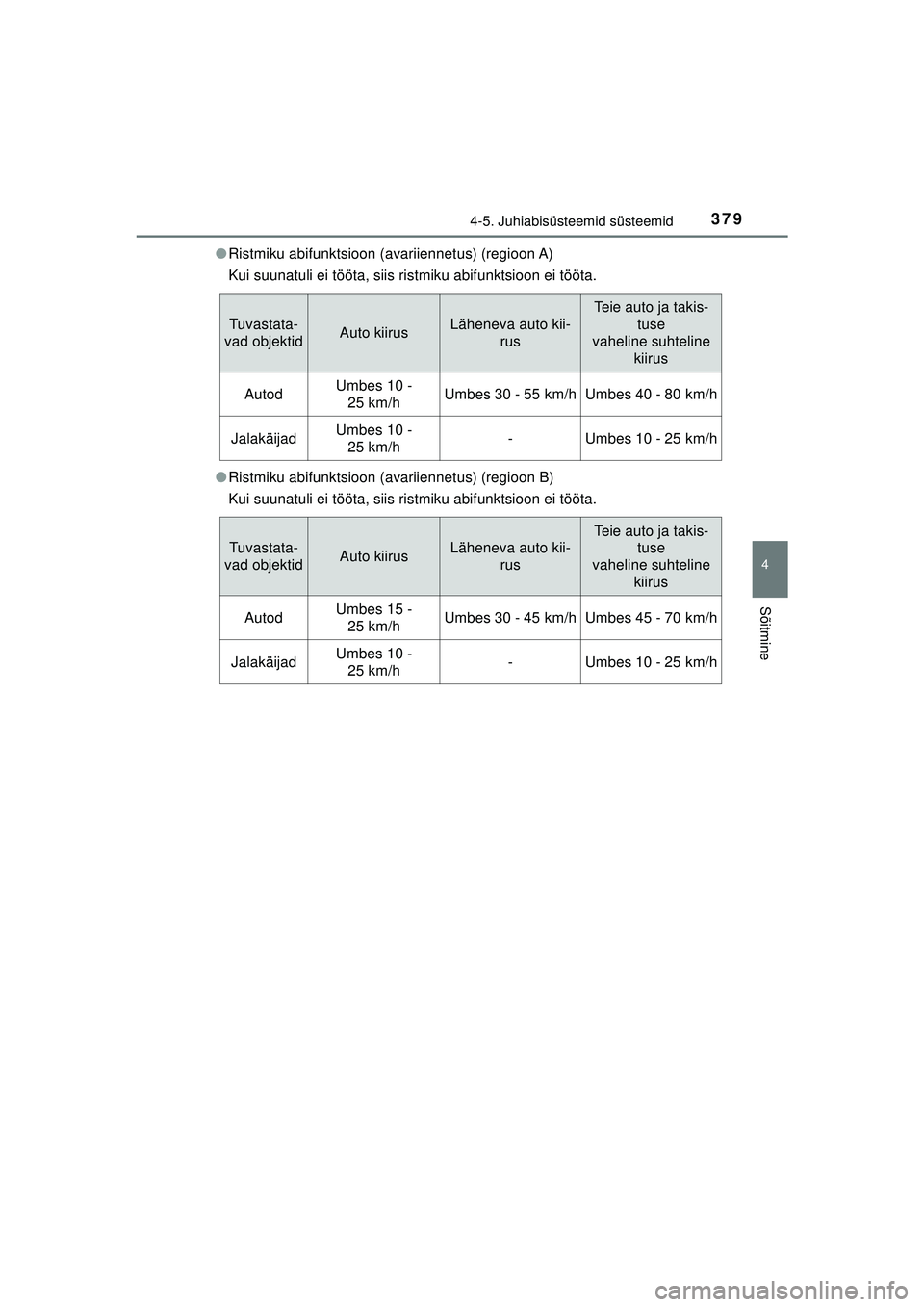

Ristmiku abifunktsioon (avariiennetus) (regioon A)
Kui suunatuli ei tööta, siis ri stmiku abifunktsioon ei tööta.
● Ristmiku abifunktsioon (avariiennetus) (regioon B)
Kui suunatuli ei tööta, siis ri stmiku abifunktsioon ei tööta.
Tuvastata-
vad objektidAuto kiirusLäheneva auto kii- rus
Teie auto ja takis-tuse
vaheline suhteline kiirus
AutodUmbes 10 - 25 km/hUmbes 30 - 55 km/hUmbes 40 - 80 km/h
JalakäijadUmbes 10 - 25 km/h-Umbes 10 - 25 km/h
Tuvastata-
vad objektidAuto kiirusLäheneva auto kii- rus
Teie auto ja takis-tuse
vaheline suhteline kiirus
AutodUmbes 15 - 25 km/hUmbes 30 - 45 km/hUmbes 45 - 70 km/h
JalakäijadUmbes 10 - 25 km/h-Umbes 10 - 25 km/h
