TOYOTA C-HR 2022 Manuale duso (in Italian)

6797-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10733L
7
Se sono presenti anomalie
NOTA

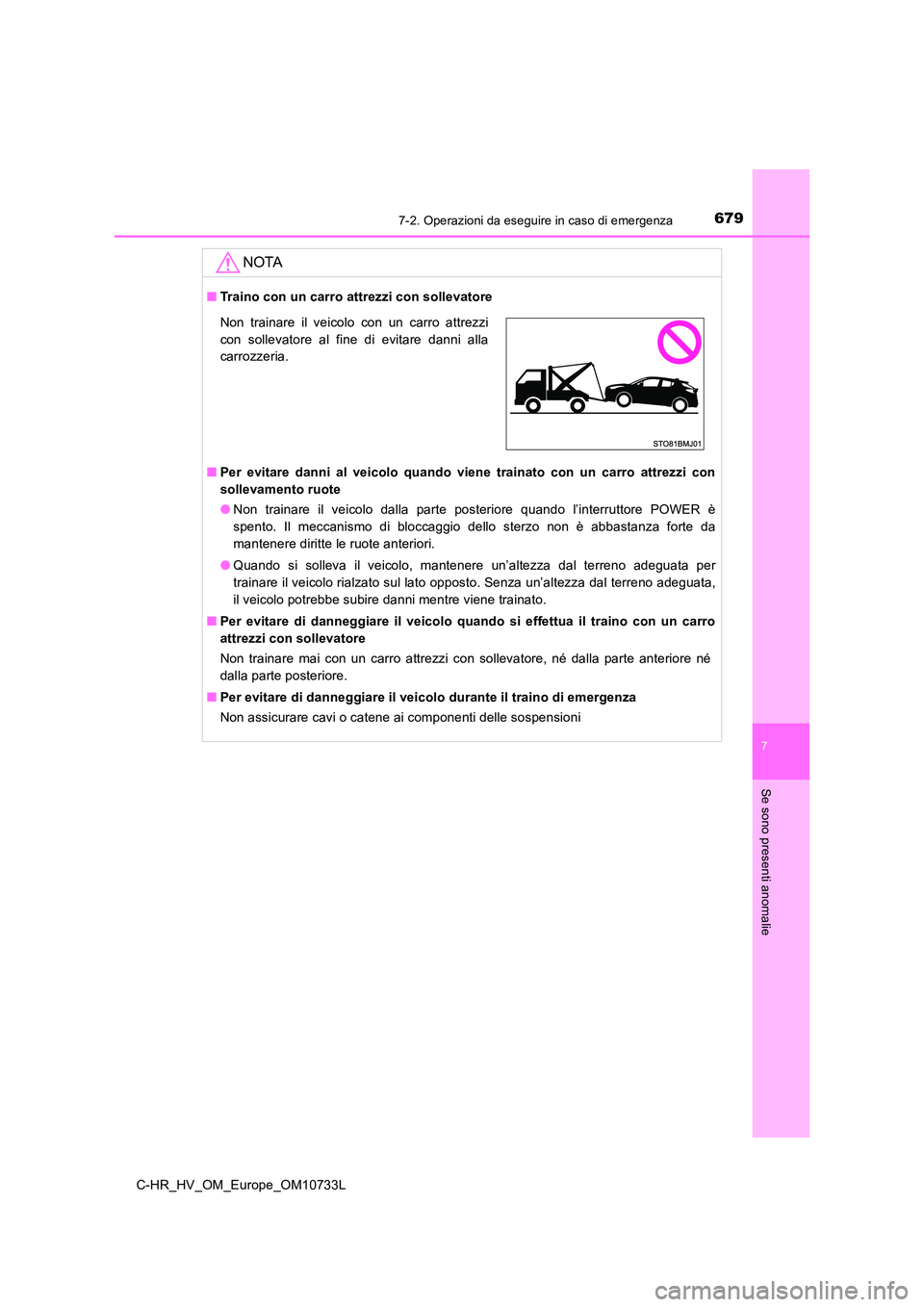

■Traino con un carro attrezzi con sollevatore
■ Per evitare danni al veicolo quando viene trainato con un carro attrezzi con
sollevamento ruote
● Non trainare il veicolo dalla parte posteriore quando l’interruttore POWER è
spento. Il meccanismo di bloccaggio dello sterzo non è abbastan za forte da
mantenere diritte le ruote anteriori.
● Quando si solleva il veicolo, mantenere un’altezza dal terreno adeguata per
trainare il veicolo rialzato sul lato opposto. Senza un’altezza dal terreno adeguata,
il veicolo potrebbe subire danni mentre viene trainato.
■ Per evitare di danneggiare il veicolo quando si effettua il traino con un carro
attrezzi con sollevatore
Non trainare mai con un carro attrezzi con sollevatore, né dall a parte anteriore né
dalla parte posteriore.
■ Per evitare di danneggiare il veicolo durante il traino di emergenza
Non assicurare cavi o catene ai componenti delle sospensioni
Non trainare il veicolo con un carro attrezzi
con sollevatore al fine di evitare danni alla
carrozzeria.

6807-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10733L

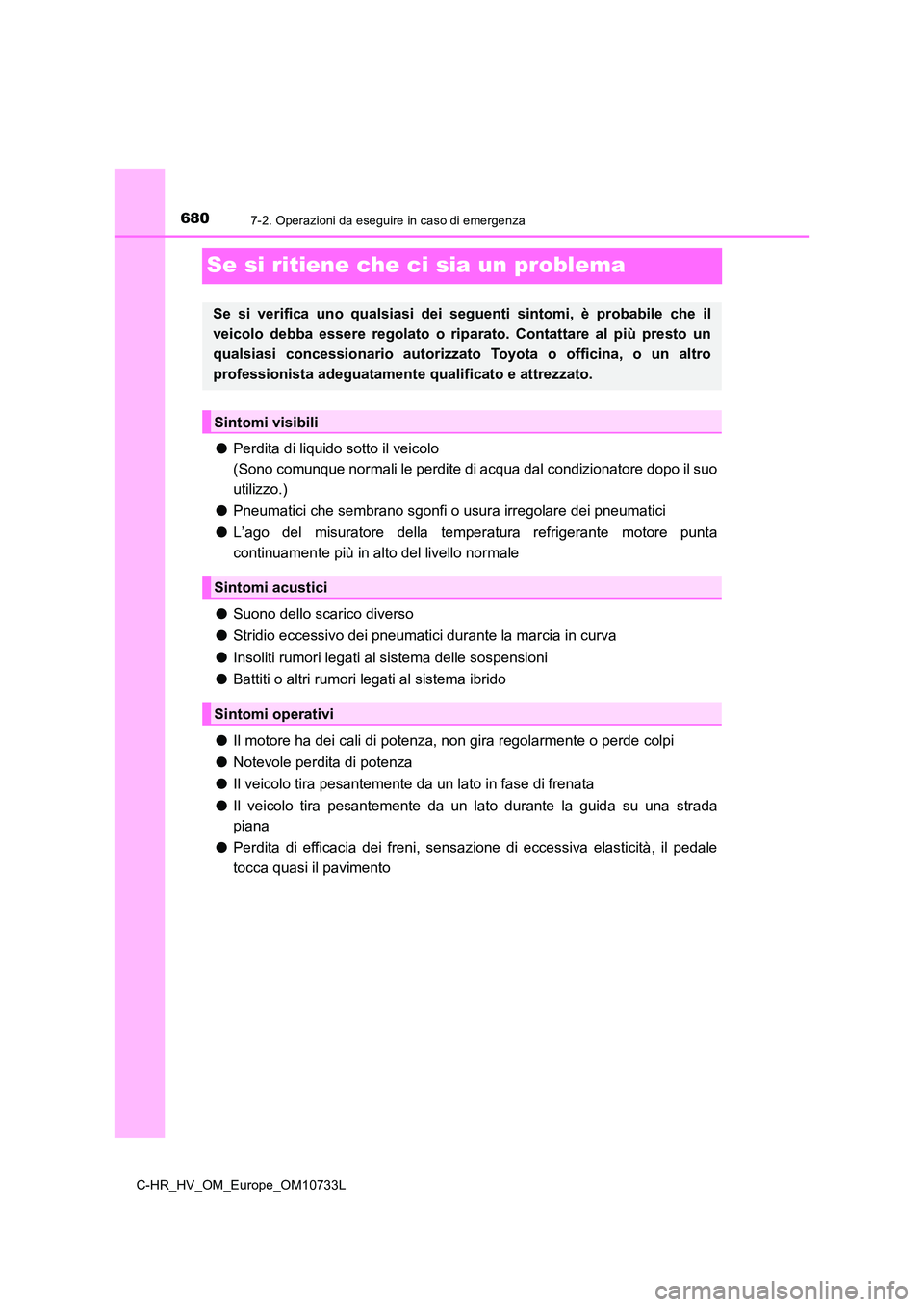

Se si ritiene che ci sia un problema
●Perdita di liquido sotto il veicolo
(Sono comunque normali le perdite di acqua dal condizionatore d opo il suo
utilizzo.)
● Pneumatici che sembrano sgonfi o usura irregolare dei pneumatici
● L’ago del misuratore della temperatura refrigerante motore punta
continuamente più in alto del livello normale
● Suono dello scarico diverso
● Stridio eccessivo dei pneumatici durante la marcia in curva
● Insoliti rumori legati al sistema delle sospensioni
● Battiti o altri rumori legati al sistema ibrido
● Il motore ha dei cali di potenza, non gira regolarmente o perde colpi
● Notevole perdita di potenza
● Il veicolo tira pesantemente da un lato in fase di frenata
● Il veicolo tira pesantemente da un lato durante la guida su una strada
piana
● Perdita di efficacia dei freni, sensazione di eccessiva elasticità, il pedale
tocca quasi il pavimento
Se si verifica uno qualsiasi dei seguenti sintomi, è probabile che il
veicolo debba essere regolato o riparato. Contattare al più pre sto un
qualsiasi concessionario autorizzato Toyota o officina, o un al tro
professionista adeguatamente qualificato e attrezzato.
Sintomi visibili
Sintomi acustici
Sintomi operativi

6817-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10733L
7
Se sono presenti anomalie
Se si accende una spia di avvertimento o si
attiva un cicalino di avver timento
Se una qualunque delle spie di avvertimento si accende o lampeg gia,
procedere con calma intervenendo come descritto. Se una spia si
accende o lampeggia ma poi si spegne, non significa necessariam ente
che sia presente un guasto nel sistema. Se ciò dovesse continua re a
verificarsi, far controllare il veicolo da un qualsiasi concess ionario
autorizzato Toyota o officina, o un altro professionista adegua tamente
qualificato e attrezzato.
Elenco delle spie e dei cicalini di avvertimento
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
(rossa)
Spia di avvertimento impianto frenante (cicalino di
avvertimento)
Indica che:
• Livello basso del fluido freni, o
• Malfunzionamento nell’impianto frenante a controllo elettronic o
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Continuare a guidare il veicolo potrebbe essere pericoloso.
*1
Spia di avvertimento bassa pressione olio motore (cicalino di
avvertimento)
Indica una pressione anomala dell’olio motore
La spia di avvertimento potrebbe accendersi se la pressione
dell’olio motore è troppo bassa.
Suona anche un cicalino.
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato. Continuare a guidare il veicolo
potrebbe essere pericoloso.
*1Spia di avvertimento del sistema di carica
Indica un malfunzionamento del sistema di carica del veicolo
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.

6827-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10733L

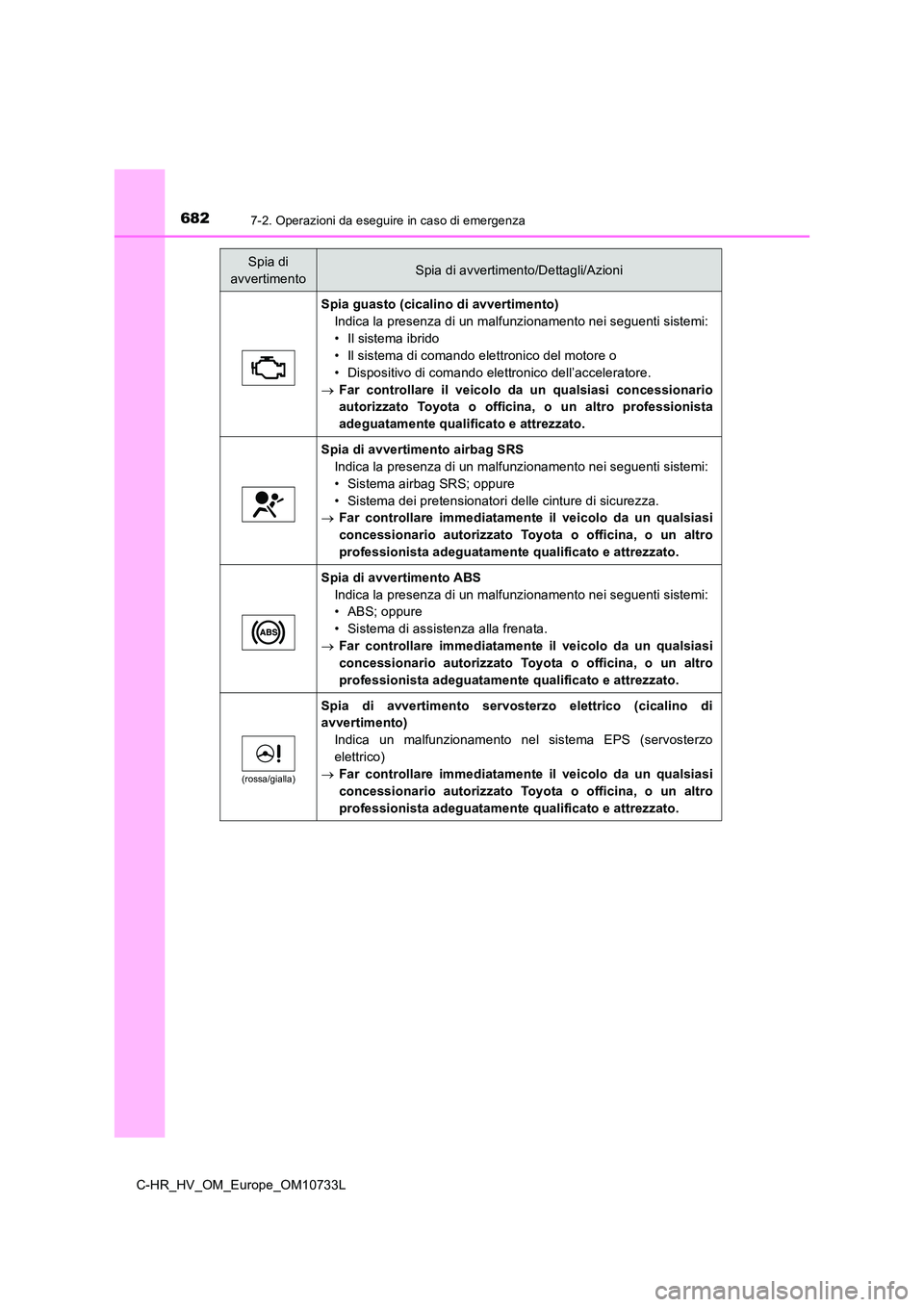

Spia guasto (cicalino di avvertimento)
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Il sistema ibrido
• Il sistema di comando elettronico del motore o
• Dispositivo di comando elettronico dell’acceleratore.
 Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di avvertimento airbag SRS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema airbag SRS; oppure
• Sistema dei pretensionatori delle cinture di sicurezza.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• ABS; oppure
• Sistema di assistenza alla frenata.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(rossa/gialla)
Spia di avvertimento servosterzo elettrico (cicalino di
avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo
elettrico)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6837-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10733L
7
Se sono presenti anomalie
(Lampeggia)
Indicatore sensore assistenza al parcheggio Toyota
DISATTIVATO (se presente)
Indica un malfunzionamento della funzione del sensore di
assistenza al parcheggio Toyota
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Indica che il sistema temporaneamente non è disponibile, forse
per un sensore coperto di sporco, ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P. 4 5 9 )
(Lampeggia)
Indicatore PKSB OFF (se presente)
Se suona un cicalino:
Indica un malfunzionamento nel sistema PKSB (Assistenza alla
frenata nelle manovre di parcheggio)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Se non suona alcun cicalino:
Indica che il sistema temporaneamente non è disponibile, forse
per un sensore coperto di sporco, ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P. 480, 692)
(Lampeggia)
Indicatore “RCTA OFF” (se presente)
Se suona un cicalino:
Indica un malfunzionamento della funzione RCTA (Avviso
presenza veicoli nell’area retrostante)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Se non suona alcun cicalino:
Indica che il paraurti posteriore attorno al sensore radar è
coperto da sporcizia, ecc. ( P. 448)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P. 4 6 7 )
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6847-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10733L

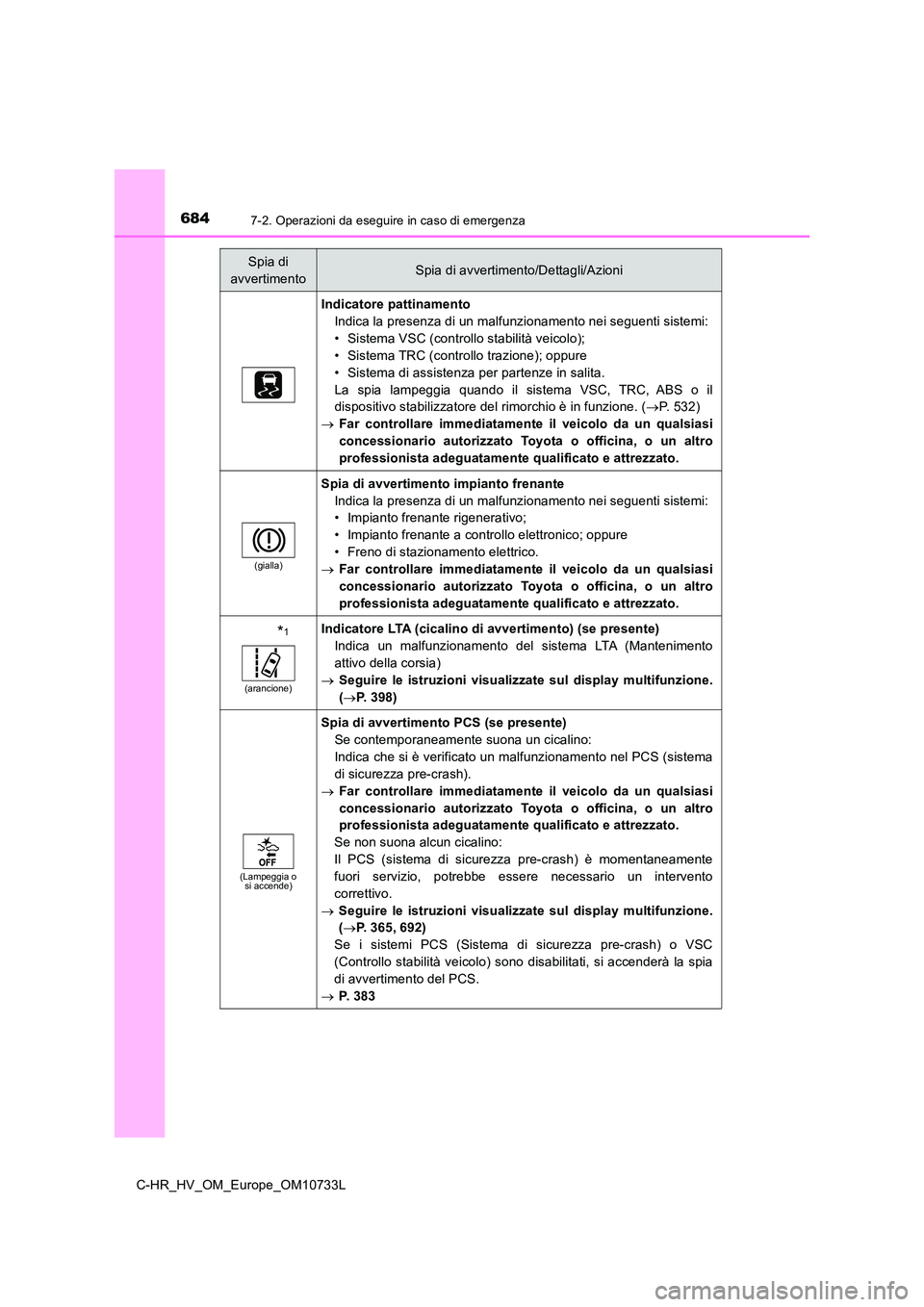

Indicatore pattinamento
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema VSC (controllo stabilità veicolo);
• Sistema TRC (controllo trazione); oppure
• Sistema di assistenza per partenze in salita.
La spia lampeggia quando il sistema VSC, TRC, ABS o il
dispositivo stabilizzatore del rimorchio è in funzione. ( P. 5 3 2 )
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(gialla)
Spia di avvertimento impianto frenante
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Impianto frenante rigenerativo;
• Impianto frenante a controllo elettronico; oppure
• Freno di stazionamento elettrico.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
*1
(arancione)
Indicatore LTA (cicalino di avvertimento) (se presente)
Indica un malfunzionamento del sistema LTA (Mantenimento
attivo della corsia)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P. 3 9 8 )
(Lampeggia o si accende)
Spia di avvertimento PCS (se presente)
Se contemporaneamente suona un cicalino:
Indica che si è verificato un malfunzionamento nel PCS (sistema
di sicurezza pre-crash).
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Se non suona alcun cicalino:
Il PCS (sistema di sicurezza pre-crash) è momentaneamente
fuori servizio, potrebbe essere necessario un intervento
correttivo.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P. 365, 692)
Se i sistemi PCS (Sistema di sicurezza pre-crash) o VSC
(Controllo stabilità veicolo) sono disabilitati, si accenderà l a spia
di avvertimento del PCS.
 P. 3 8 3
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6857-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10733L
7
Se sono presenti anomalie
(Lampeggia)

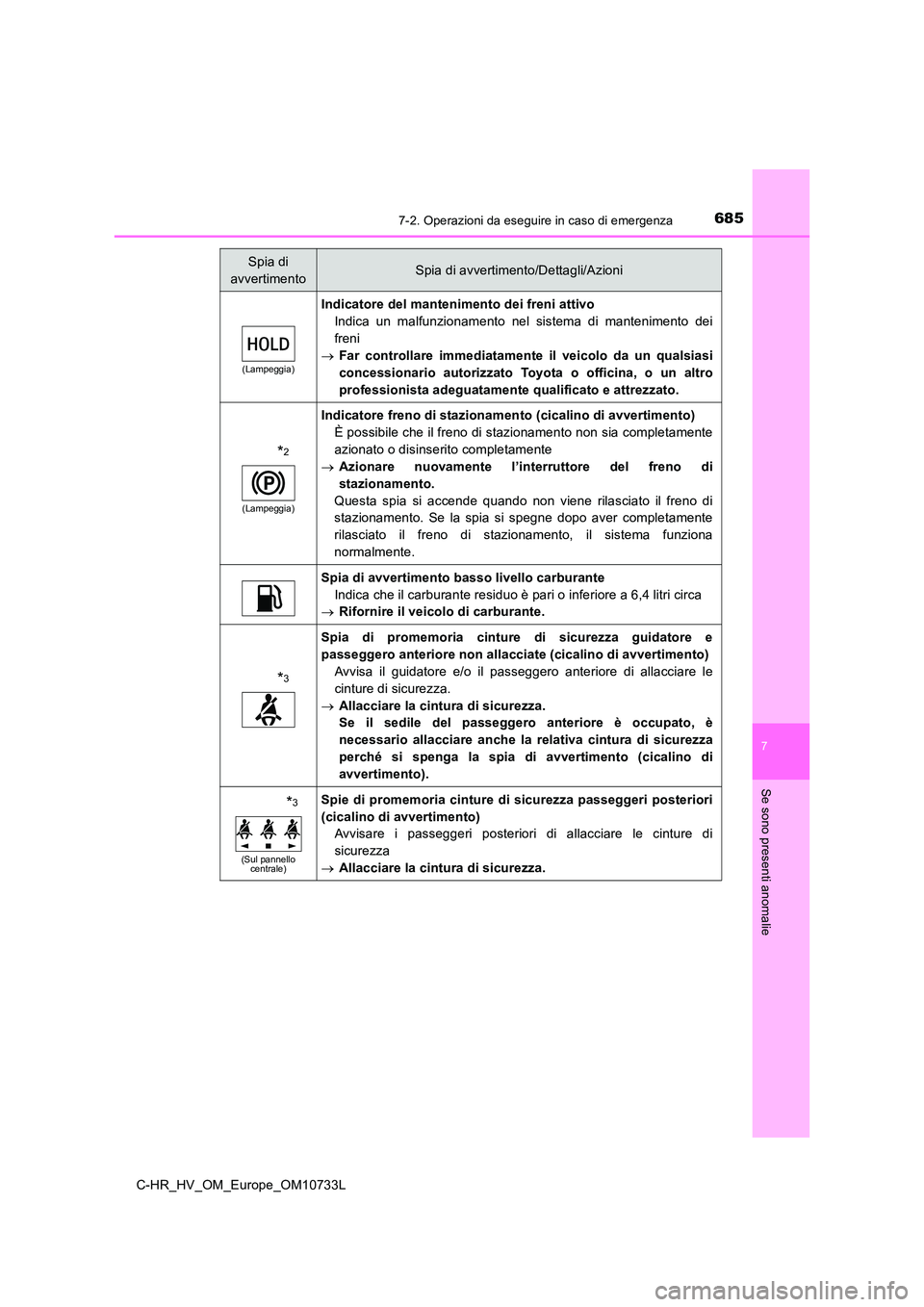

Indicatore del mantenimento dei freni attivo
Indica un malfunzionamento nel sistema di mantenimento dei
freni
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
*2
(Lampeggia)
Indicatore freno di stazionamen to (cicalino di avvertimento)
È possibile che il freno di stazionamento non sia completamente
azionato o disinserito completamente
 Azionare nuovamente l’interruttore del freno di
stazionamento.
Questa spia si accende quando non viene rilasciato il freno di
stazionamento. Se la spia si spegne dopo aver completamente
rilasciato il freno di stazionamento, il sistema funziona
normalmente.
Spia di avvertimento basso livello carburante
Indica che il carburante residuo è pari o inferiore a 6,4 litri circa
 Rifornire il veicolo di carburante.
*3
Spia di promemoria cinture di sicurezza guidatore e
passeggero anteriore non allacciate (cicalino di avvertimento)
Avvisa il guidatore e/o il passeggero anteriore di allacciare l e
cinture di sicurezza.
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è
necessario allacciare anche la relativa cintura di sicurezza
perché si spenga la spia di avvertimento (cicalino di
avvertimento).
*3
(Sul pannello centrale)
Spie di promemoria cinture di sicurezza passeggeri posteriori
(cicalino di avvertimento)
Avvisare i passeggeri posteriori di allacciare le cinture di
sicurezza
 Allacciare la cintura di sicurezza.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

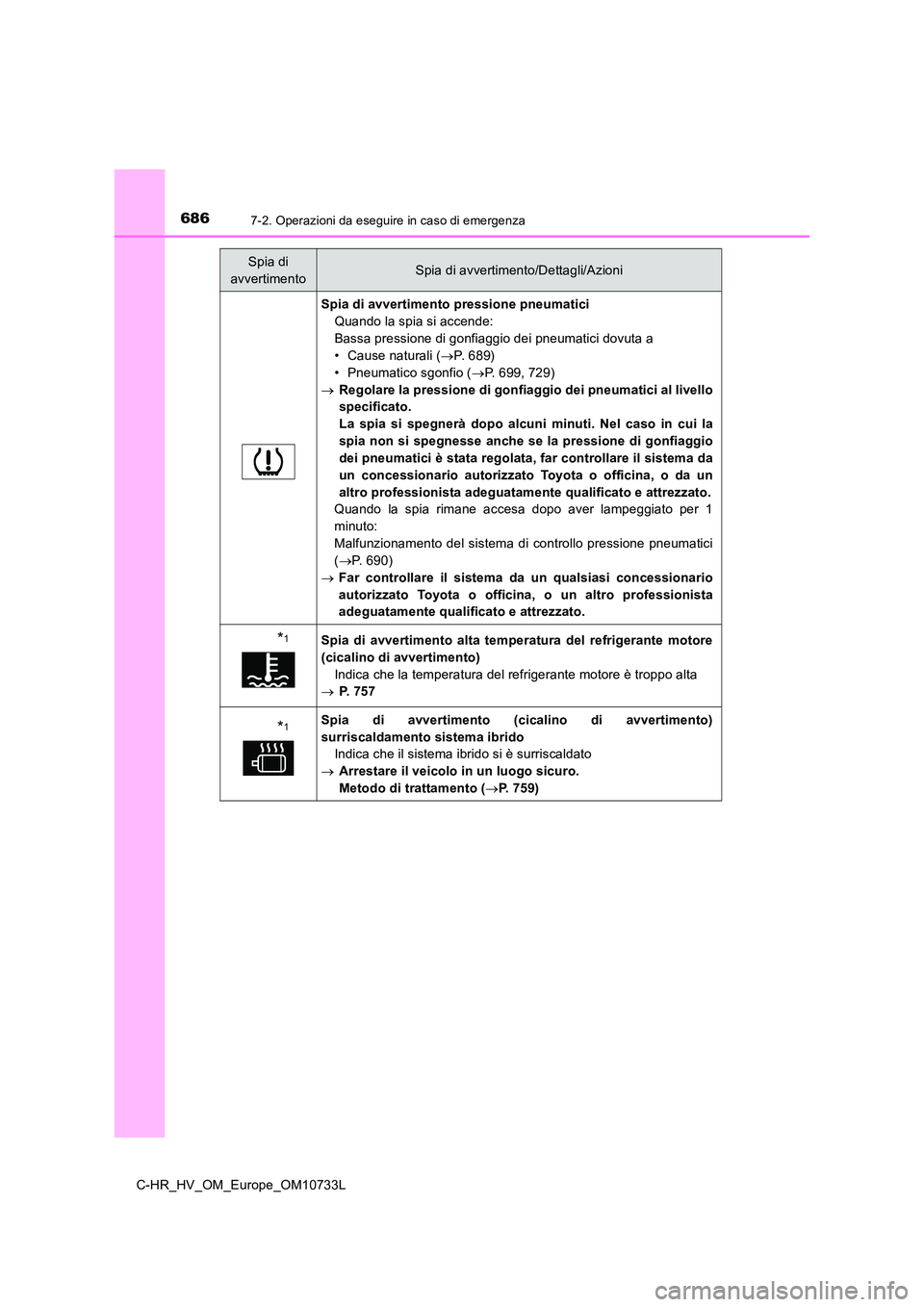

6867-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10733L
Spia di avvertimento pressione pneumatici
Quando la spia si accende:
Bassa pressione di gonfiaggio dei pneumatici dovuta a
• Cause naturali ( P. 6 8 9 )
• Pneumatico sgonfio ( P. 699, 729)
 Regolare la pressione di gonfiaggio dei pneumatici al livello
specificato.
La spia si spegnerà dopo alcuni minuti. Nel caso in cui la
spia non si spegnesse anche se la pressione di gonfiaggio
dei pneumatici è stata regolata, far controllare il sistema da
un concessionario autorizzato Toyota o officina, o da un
altro professionista adeguatamente qualificato e attrezzato.
Quando la spia rimane accesa dopo aver lampeggiato per 1
minuto:
Malfunzionamento del sistema di controllo pressione pneumatici
( P. 690)
 Far controllare il sistema da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*1Spia di avvertimento alta temperatura del refrigerante motore
(cicalino di avvertimento)
Indica che la temperatura del refrigerante motore è troppo alta
 P. 7 5 7
*1Spia di avvertimento (cicalino di avvertimento)
surriscaldamento sistema ibrido
Indica che il sistema ibrido si è surriscaldato
 Arrestare il veicolo in un luogo sicuro.
Metodo di trattamento ( P. 759)
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

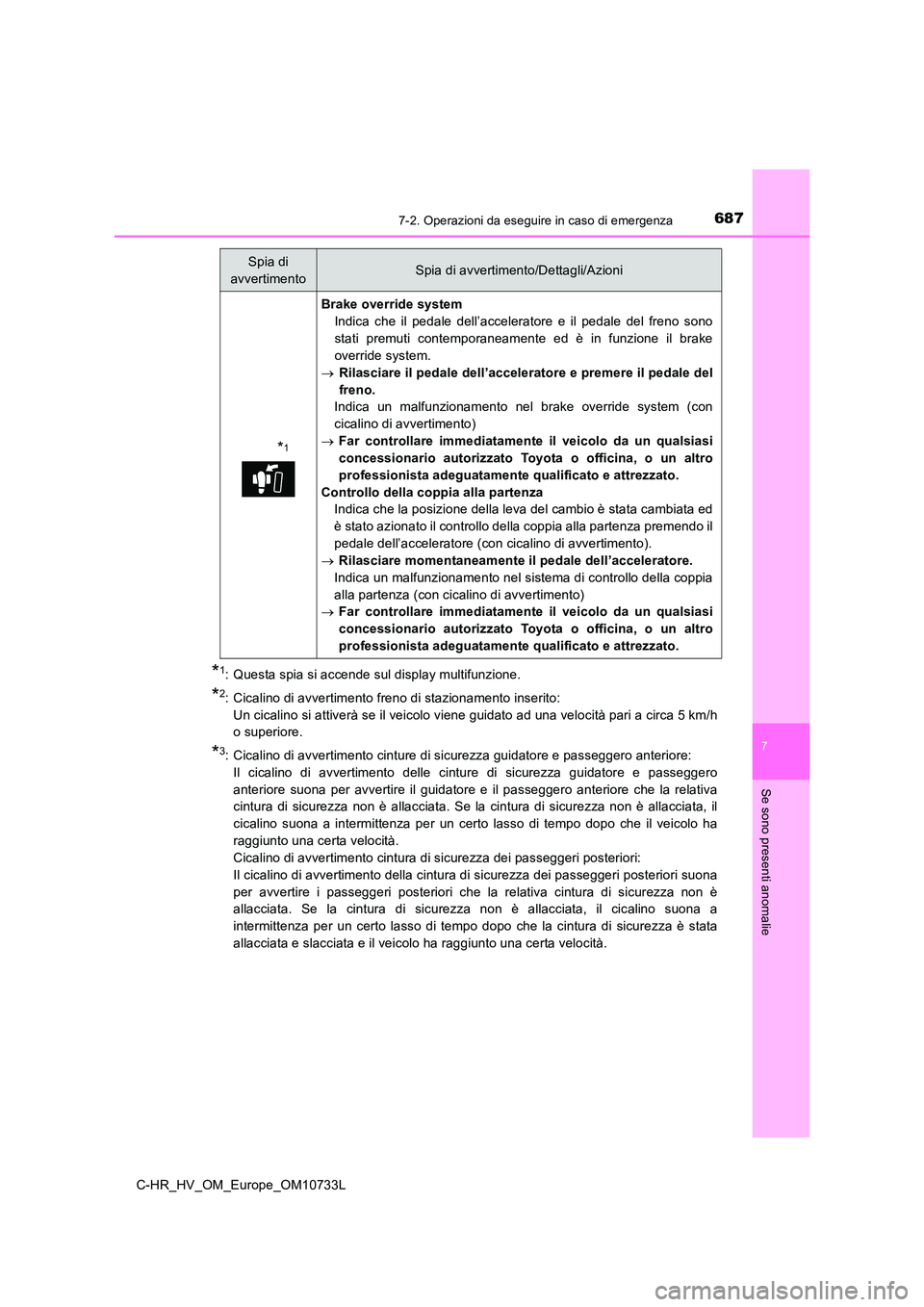

6877-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10733L
7
Se sono presenti anomalie
*1: Questa spia si accende sul display multifunzione.
*2: Cicalino di avvertimento freno di stazionamento inserito:
Un cicalino si attiverà se il veicolo viene guidato ad una velo cità pari a circa 5 km/h
o superiore.
*3: Cicalino di avvertimento cinture di sicurezza guidatore e pass eggero anteriore:
Il cicalino di avvertimento delle cinture di sicurezza guidator e e passeggero
anteriore suona per avvertire il guidatore e il passeggero ante riore che la relativa
cintura di sicurezza non è allacciata. Se la cintura di sicurez za non è allacciata, il
cicalino suona a intermittenza per un certo lasso di tempo dopo che il veicolo ha
raggiunto una certa velocità.
Cicalino di avvertimento cintura di sicurezza dei passeggeri po steriori:
Il cicalino di avvertimento della cintura di sicurezza dei pass eggeri posteriori suona
per avvertire i passeggeri posteriori che la relativa cintura d i sicurezza non è
allacciata. Se la cintura di sicurezza non è allacciata, il cic alino suona a
intermittenza per un certo lasso di tempo dopo che la cintura d i sicurezza è stata
allacciata e slacciata e il veicolo ha raggiunto una certa velo cità.
*1
Brake override system
Indica che il pedale dell’acceleratore e il pedale del freno so no
stati premuti contemporaneamente ed è in funzione il brake
override system.
 Rilasciare il pedale dell’acceleratore e premere il pedale del
freno.
Indica un malfunzionamento nel brake override system (con
cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Controllo della coppia alla partenza
Indica che la posizione della leva del cambio è stata cambiata ed
è stato azionato il controllo della coppia alla partenza premen do il
pedale dell’acceleratore (con cicalino di avvertimento).
 Rilasciare momentaneamente il pedale dell’acceleratore.
Indica un malfunzionamento nel sistema di controllo della coppi a
alla partenza (con cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6887-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10733L
■Spia di avvertimento servosterzo elettrico (cicalino di avvertimento)
Quando la carica della batteria a 12 volt diventa insufficiente o la tensione diminuisce
per un certo periodo di tempo, la spia di avvertimento del sist ema del servosterzo
elettrico potrebbe accendersi e il cicalino di avvertimento pot rebbe suonare.
■ Accensione della spia guasto durante la guida
Su alcuni modelli, la spia guasto si accende nel caso il serbat oio carburante si svuoti
completamente. Se il serbatoio carburante è vuoto, rifornire im mediatamente il
veicolo. La spia guasto si spegnerà dopo una serie di viaggi.
Se la spia guasto non si spegne, contattare al più presto un qu alsiasi concessionario
autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Sensore di rilevamento del passeggero anteriore, promemoria e cicalino di
avvertimento cintura di sicurezza
● Se sul sedile del passeggero anteriore è stato sistemato un bagaglio, il sensore di
rilevamento del passeggero anteriore potrebbe far lampeggiare l a spia di
avvertimento e attivare il cicalino di avvertimento, anche se n on c’è alcun
passeggero sul sedile.
● Se sul sedile è stato riposto un cuscino, il sensore potrebbe non rilevare un
passeggero e la spia di avvertimento potrebbe non funzionare co rrettamente.
■ Funzionamento della spia di avvertimento cinture di sicurezza passeggeri
posteriori non allacciate
● Quando si apre o si chiude una portiera posteriore, la spia di avvertimento si
illuminerà per un certo lasso di tempo.
● Se una delle cinture di sicurezza posteriori non è allacciata, si illuminerà la spia di
avvertimento.
Se le porte posteriori vengono aperte e chiuse mentre la spia d i avvertimento è
accesa, questa si spegnerà dopo un certo lasso di tempo.
