6596-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
6
Manutenzione e cura del veicolo

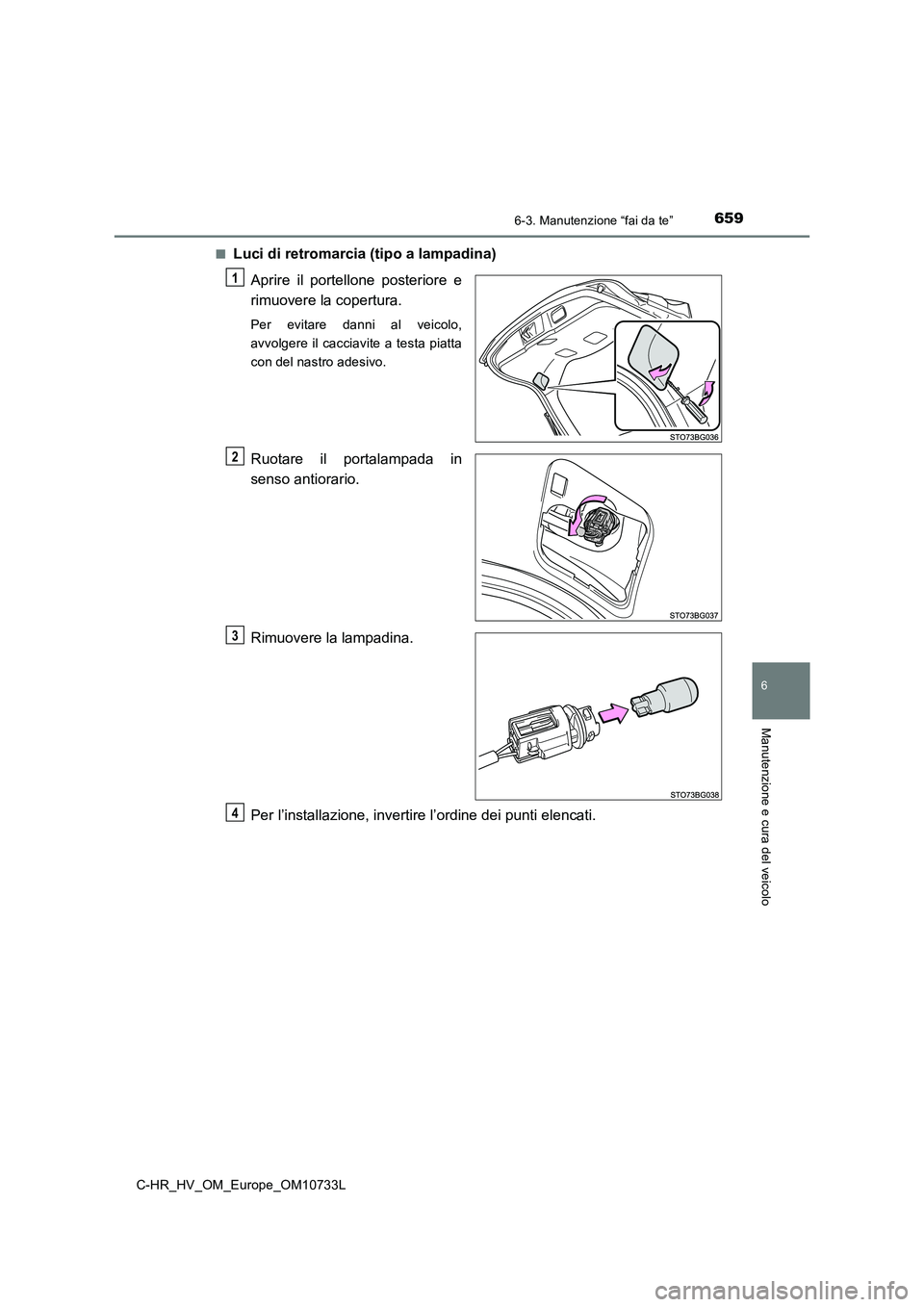

■Luci di retromarcia (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4

6606-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L

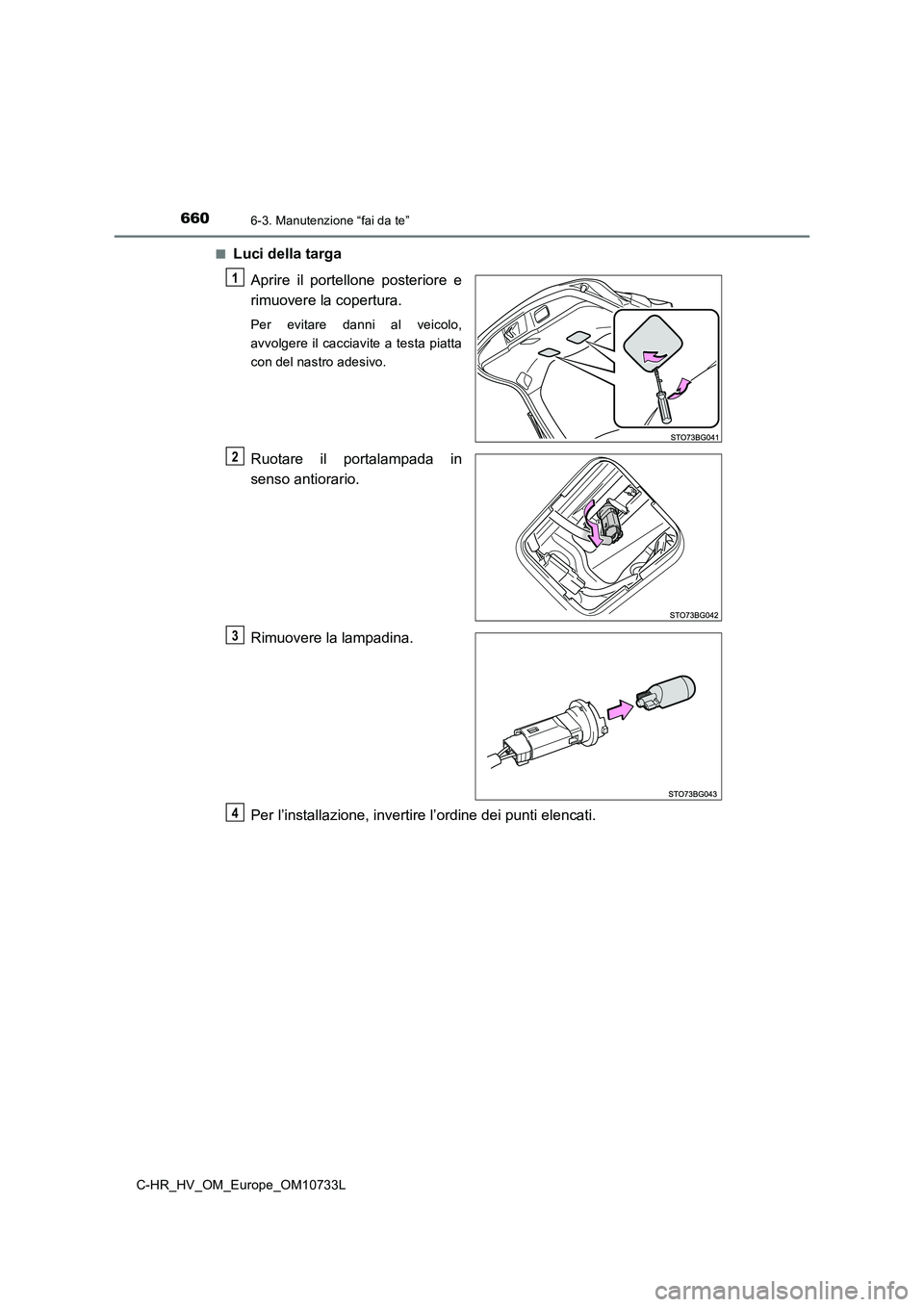

■Luci della targa
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4

6616-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
6
Manutenzione e cura del veicolo

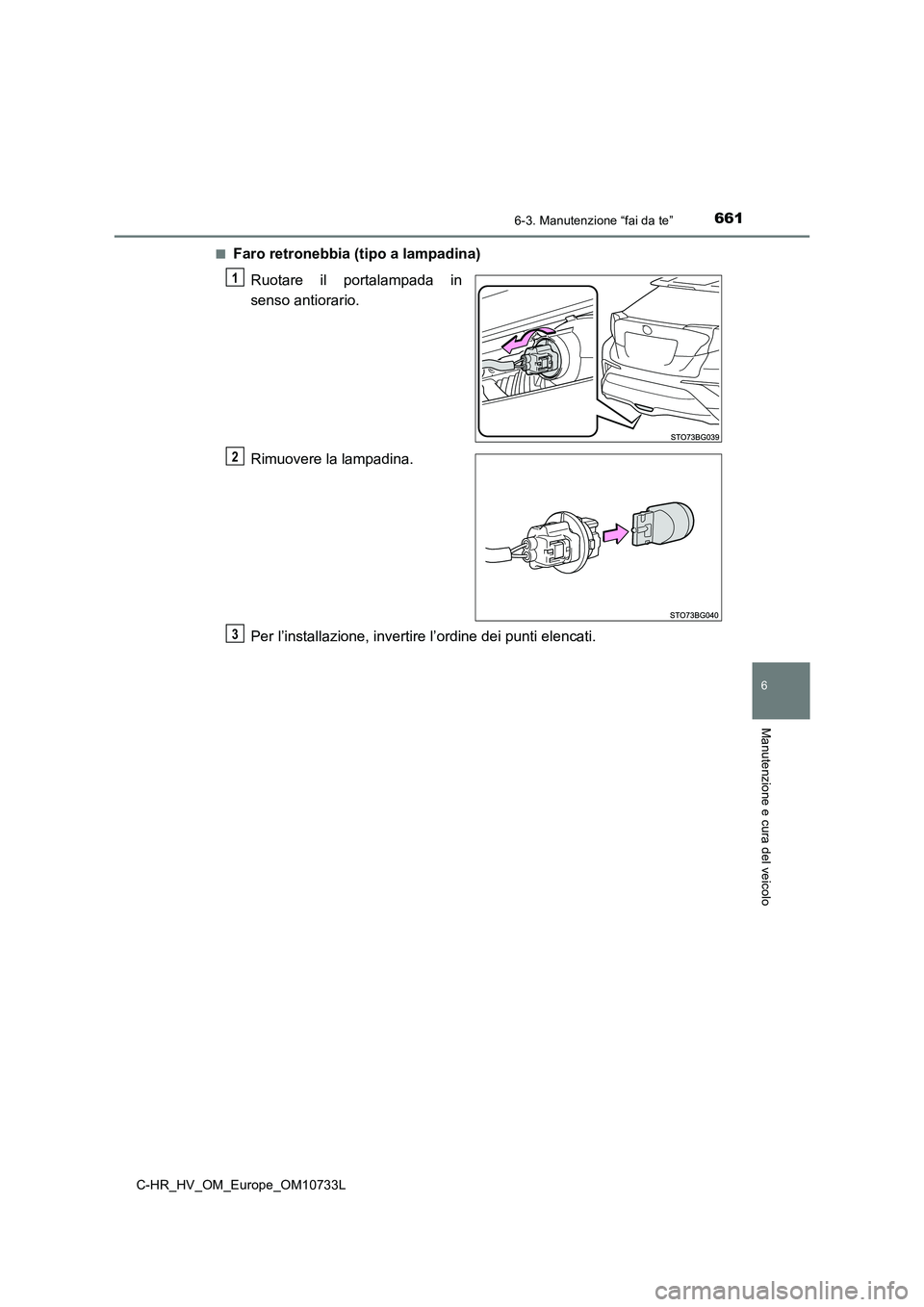

■Faro retronebbia (tipo a lampadina)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

6626-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L

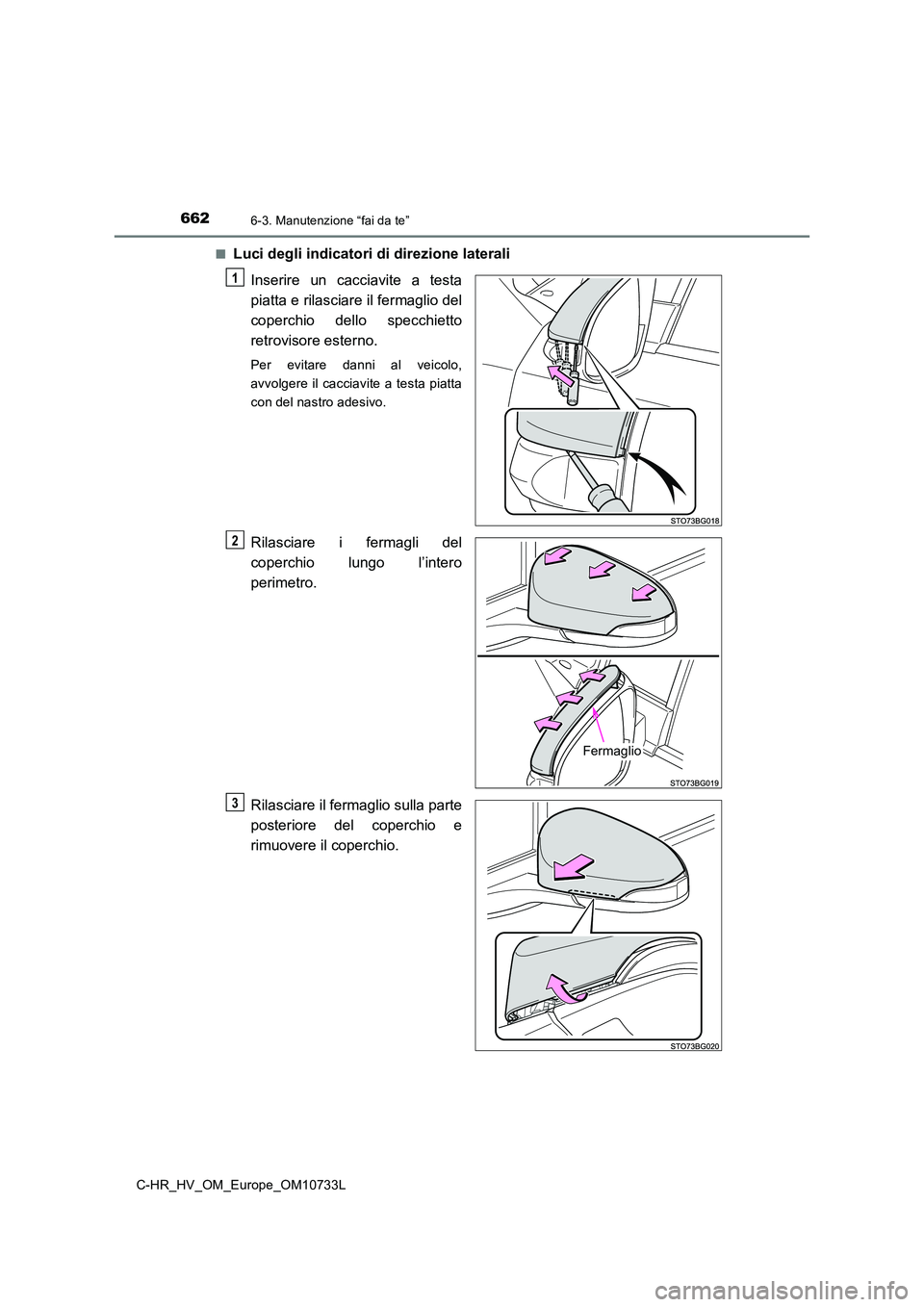

■Luci degli indicatori di direzione laterali
Inserire un cacciavite a testa
piatta e rilasciare il fermaglio del
coperchio dello specchietto
retrovisore esterno.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rilasciare i fermagli del
coperchio lungo l’intero
perimetro.
Rilasciare il fermaglio sulla parte
posteriore del coperchio e
rimuovere il coperchio.
1
Fermaglio
O
P

6636-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
6
Manutenzione e cura del veicolo

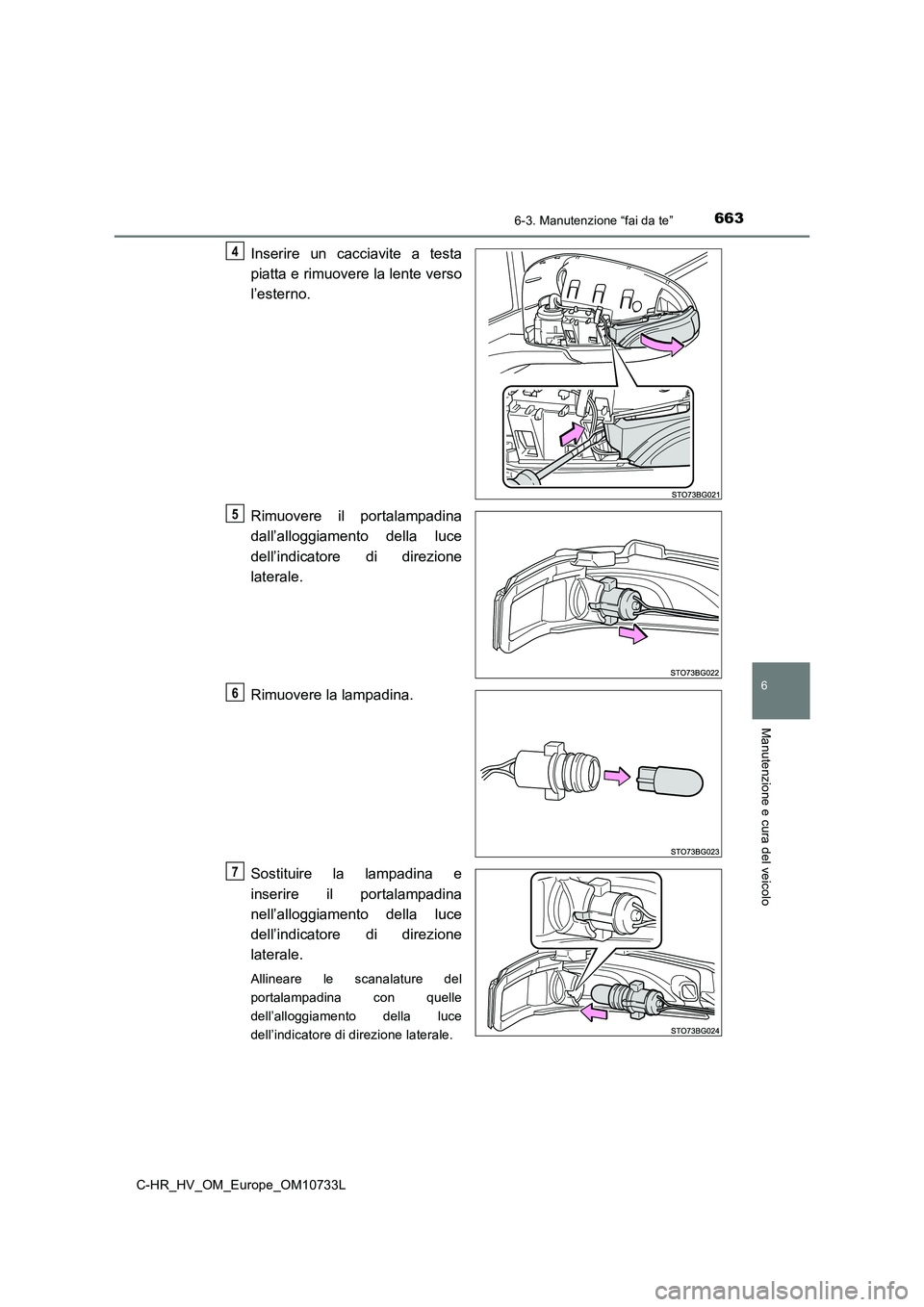

Inserire un cacciavite a testa
piatta e rimuovere la lente verso
l’esterno.
Rimuovere il portalampadina
dall’alloggiamento della luce
dell’indicatore di direzione
laterale.
Rimuovere la lampadina.
Sostituire la lampadina e
inserire il portalampadina
nell’alloggiamento della luce
dell’indicatore di direzione
laterale.
Allineare le scanalature del
portalampadina con quelle
dell’alloggiamento della luce
dell’indicatore di direzione laterale.
4
5
6
7

6646-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L

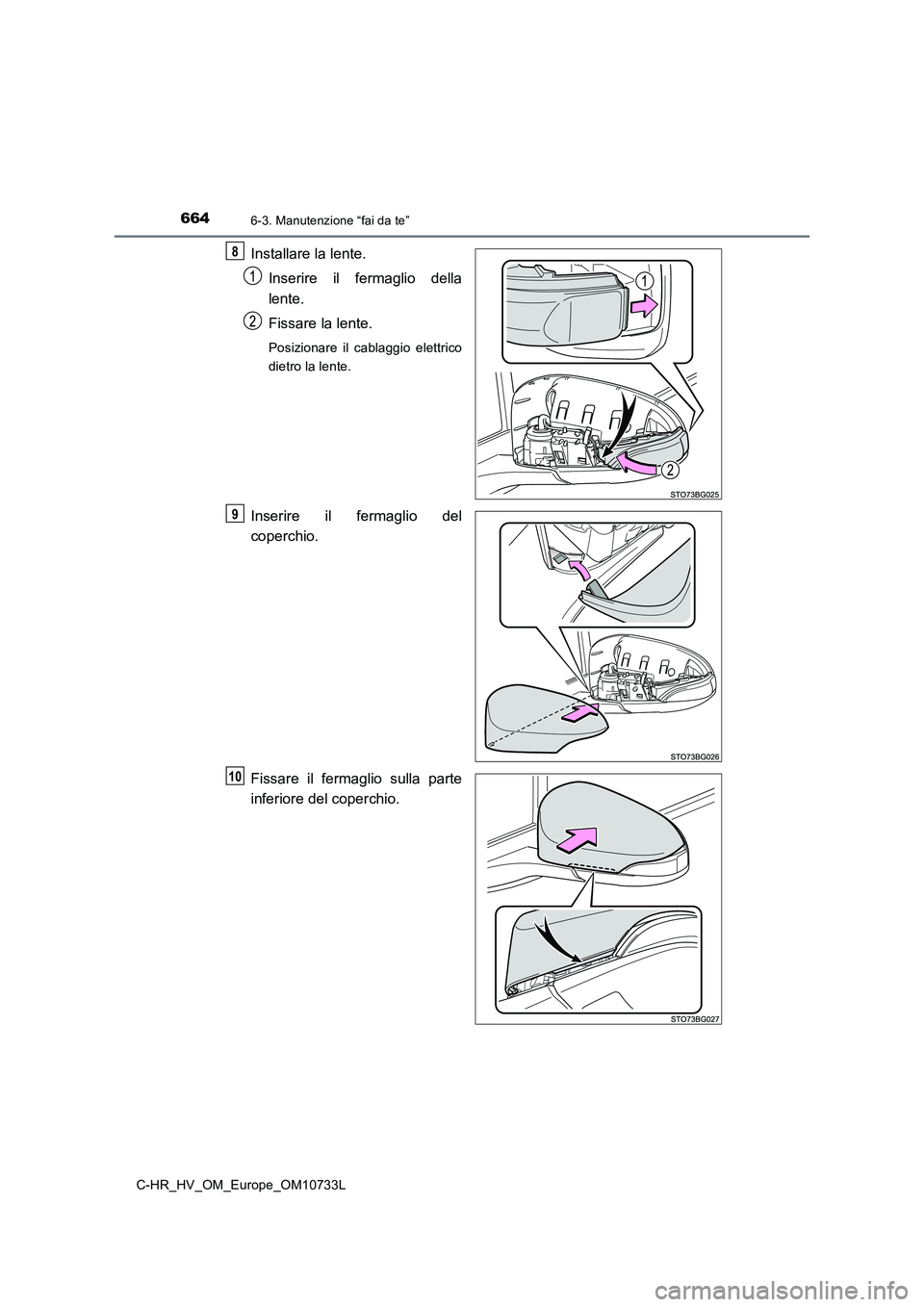

Installare la lente.
Inserire il fermaglio della
lente.
Fissare la lente.
Posizionare il cablaggio elettrico
dietro la lente.
Inserire il fermaglio del
coperchio.
Fissare il fermaglio sulla parte
inferiore del coperchio.
8
9
10

6656-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
6
Manutenzione e cura del veicolo

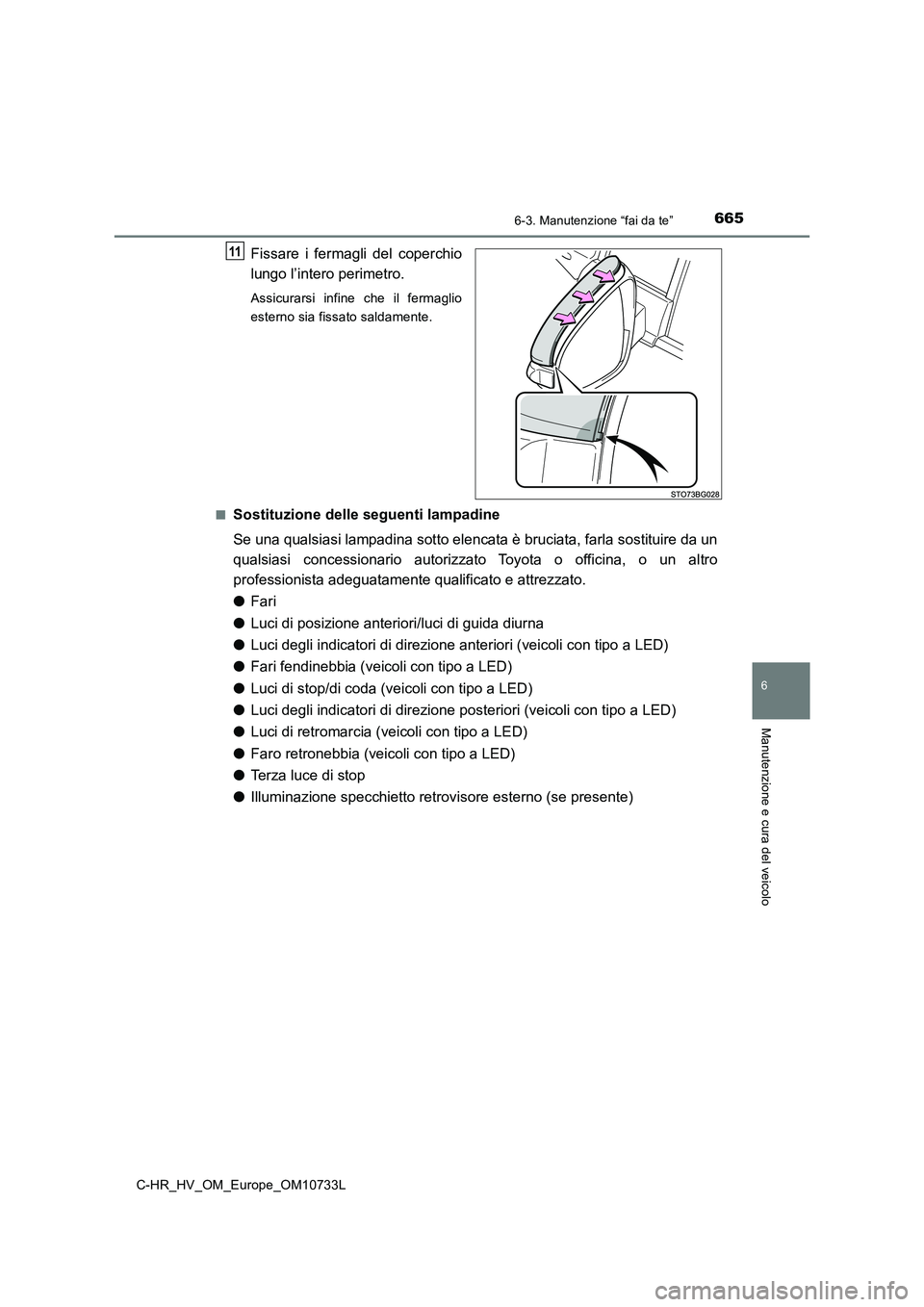

Fissare i fermagli del coperchio
lungo l’intero perimetro.
Assicurarsi infine che il fermaglio
esterno sia fissato saldamente.
■Sostituzione delle seguenti lampadine
Se una qualsiasi lampadina sotto elencata è bruciata, farla sos tituire da un
qualsiasi concessionario autorizzato Toyota o officina, o un al tro
professionista adeguatamente qualificato e attrezzato.
● Fari
● Luci di posizione anteriori/luci di guida diurna
● Luci degli indicatori di direzione anteriori (veicoli con tipo a LED)
● Fari fendinebbia (veicoli con tipo a LED)
● Luci di stop/di coda (veicoli con tipo a LED)
● Luci degli indicatori di direzione posteriori (veicoli con tipo a LED)
● Luci di retromarcia (veicoli con tipo a LED)
● Faro retronebbia (veicoli con tipo a LED)
● Terza luce di stop
● Illuminazione specchietto retrovisore esterno (se presente)
11

6666-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L

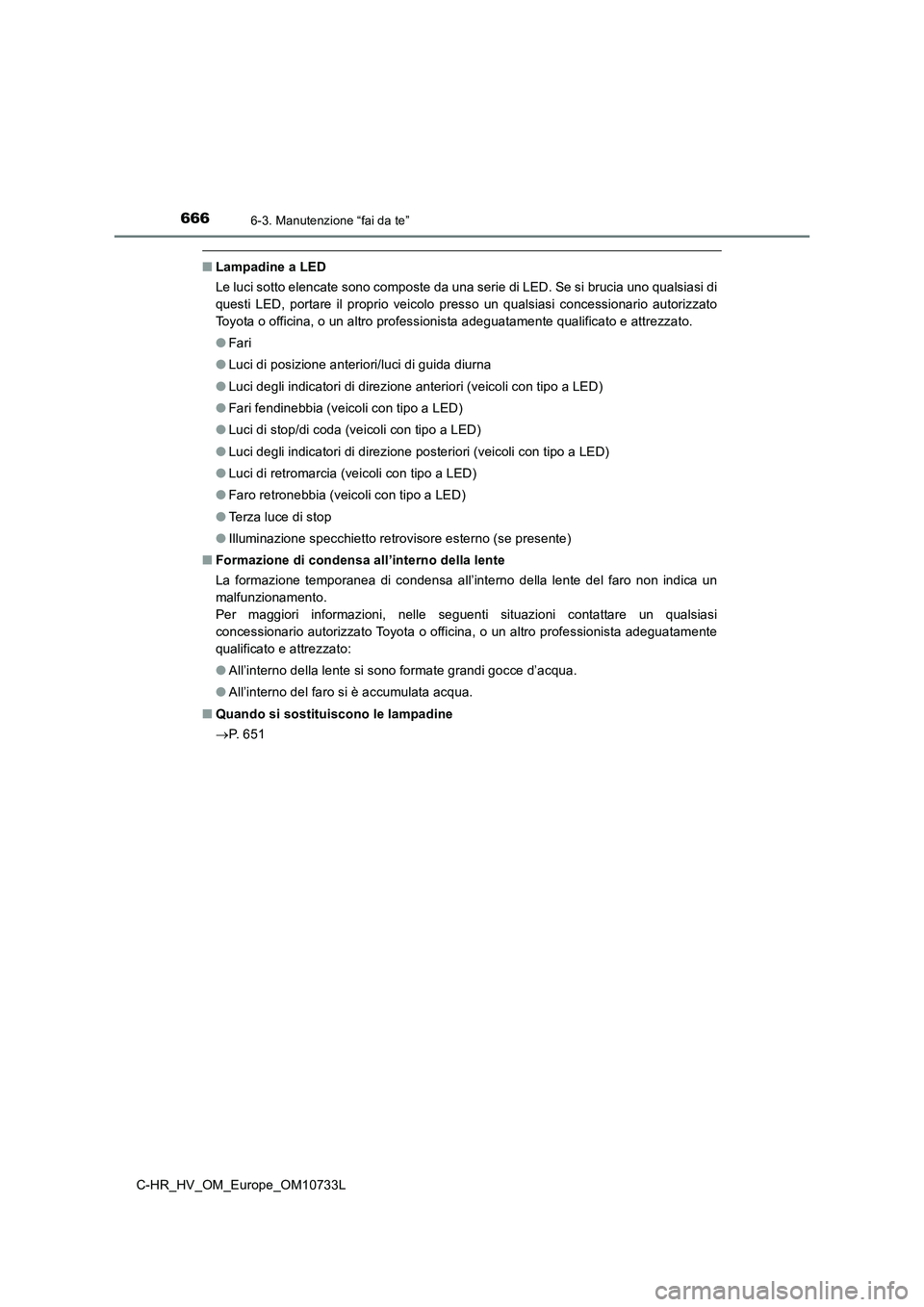

■Lampadine a LED
Le luci sotto elencate sono composte da una serie di LED. Se si brucia uno qualsiasi di
questi LED, portare il proprio veicolo presso un qualsiasi conc essionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qual ificato e attrezzato.
● Fari
● Luci di posizione anteriori/luci di guida diurna
● Luci degli indicatori di direzione anteriori (veicoli con tipo a LED)
● Fari fendinebbia (veicoli con tipo a LED)
● Luci di stop/di coda (veicoli con tipo a LED)
● Luci degli indicatori di direzione posteriori (veicoli con tipo a LED)
● Luci di retromarcia (veicoli con tipo a LED)
● Faro retronebbia (veicoli con tipo a LED)
● Terza luce di stop
● Illuminazione specchietto retrovisore esterno (se presente)
■ Formazione di condensa all’interno della lente
La formazione temporanea di condensa all’interno della lente de l faro non indica un
malfunzionamento.
Per maggiori informazioni, nelle seguenti situazioni contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro profes sionista adeguatamente
qualificato e attrezzato:
● All’interno della lente si sono formate grandi gocce d’acqua.
● All’interno del faro si è accumulata acqua.
■ Quando si sostituiscono le lampadine
 P. 6 5 1

6676-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
6
Manutenzione e cura del veicolo

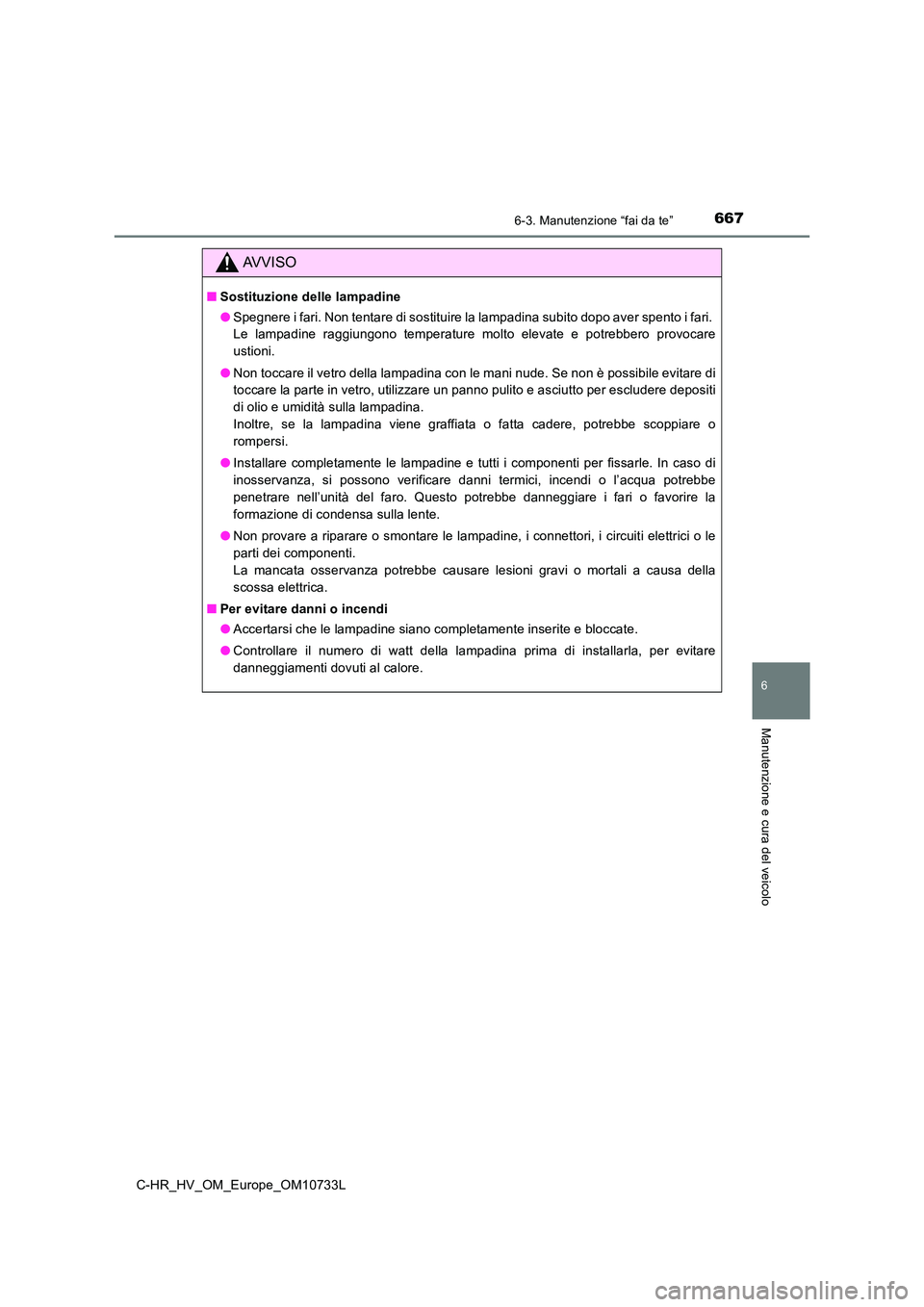

AVVISO
■Sostituzione delle lampadine
● Spegnere i fari. Non tentare di sostituire la lampadina subito dopo aver spento i fari.
Le lampadine raggiungono temperature molto elevate e potrebbero provocare
ustioni.
● Non toccare il vetro della lampadina con le mani nude. Se non è possibile evitare di
toccare la parte in vetro, utilizzare un panno pulito e asciutt o per escludere depositi
di olio e umidità sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere, potreb be scoppiare o
rompersi.
● Installare completamente le lampadine e tutti i componenti per fissarle. In caso di
inosservanza, si possono verificare danni termici, incendi o l’ acqua potrebbe
penetrare nell’unità del faro. Questo potrebbe danneggiare i fa ri o favorire la
formazione di condensa sulla lente.
● Non provare a riparare o smontare le lampadine, i connettori, i circuiti elettrici o le
parti dei componenti.
La mancata osservanza potrebbe causare lesioni gravi o mortali a causa della
scossa elettrica.
■ Per evitare danni o incendi
● Accertarsi che le lampadine siano completamente inserite e bloccate.
● Controllare il numero di watt della lampadina prima di installarla, per evitare
danneggiamenti dovuti al calore.
