TOYOTA C-HR 2023 Betriebsanleitungen (in German)

5896-1. Wartung und Pflege
6
Wartung und Pflege
C-HR_HEV_OM_Europe_OM10766M

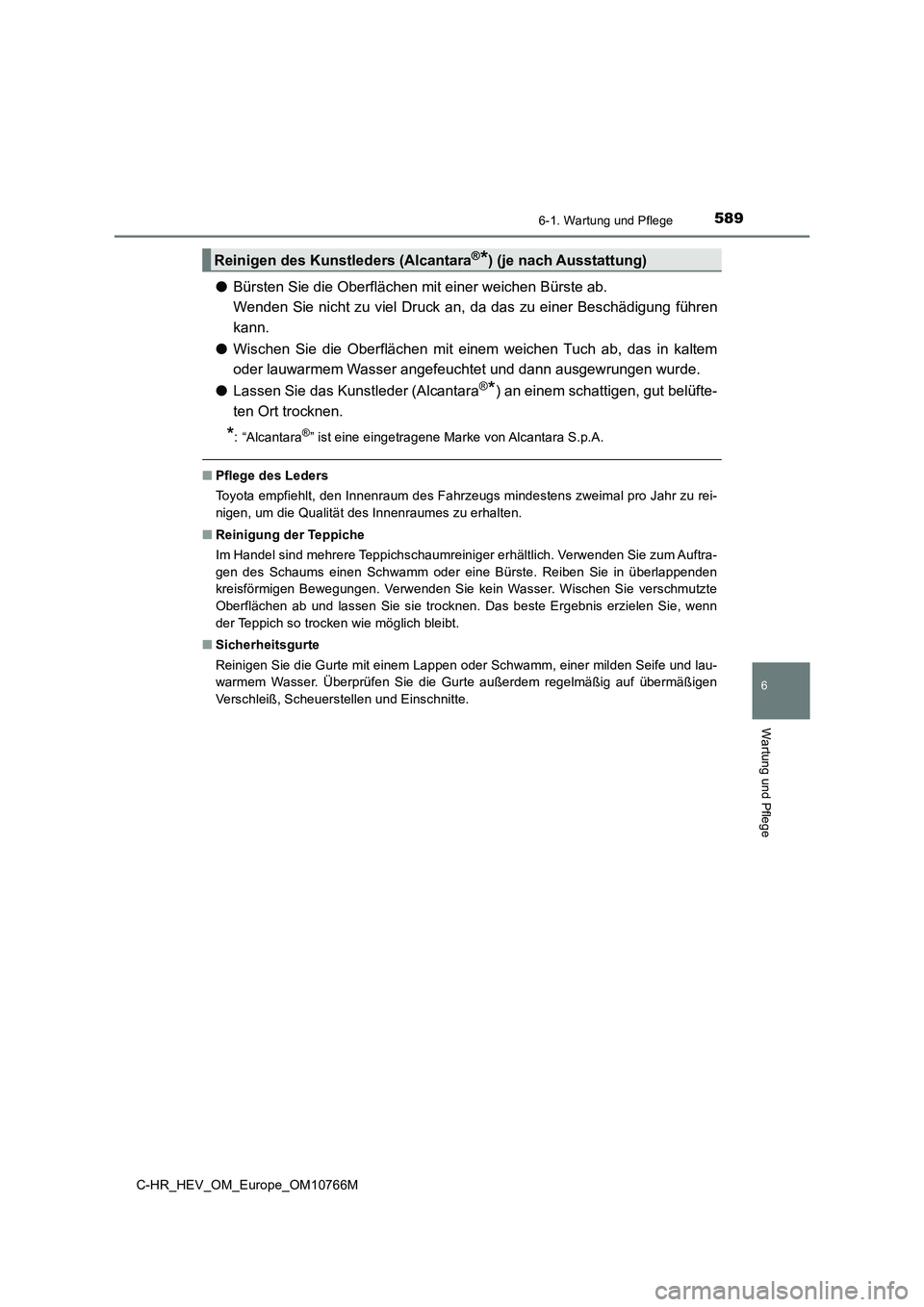

●Bürsten Sie die Oberflächen mit einer weichen Bürste ab.
Wenden Sie nicht zu viel Druck an, da das zu einer Beschädigung führen
kann.
● Wischen Sie die Oberflächen mit einem weichen Tuch ab, das in kaltem
oder lauwarmem Wasser angefeuchtet und dann ausgewrungen wurde.
● Lassen Sie das Kunstleder (Alcantara®*) an einem schattigen, gut belüfte-
ten Ort trocknen.
*: “Alcantara®” ist eine eingetragene Marke von Alcantara S.p.A.
■ Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahrzeugs mindestens zweima l pro Jahr zu rei-
nigen, um die Qualität des Innenraumes zu erhalten.
■ Reinigung der Teppiche
Im Handel sind mehrere Teppichschaumreiniger erhältlich. Verwen den Sie zum Auftra-
gen des Schaums einen Schwamm oder eine Bürste. Reiben Sie in ü berlappenden
kreisförmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Si e verschmutzte
Oberflächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn
der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit einem Lappen oder Schwamm, einer mil den Seife und lau-
warmem Wasser. Überprüfen Sie die Gurte außerdem regelmäßig auf übermäßigen
Verschleiß, Scheuerstellen und Einschnitte.
Reinigen des Kunstleders (Alcantara®*) (je nach Ausstattung)

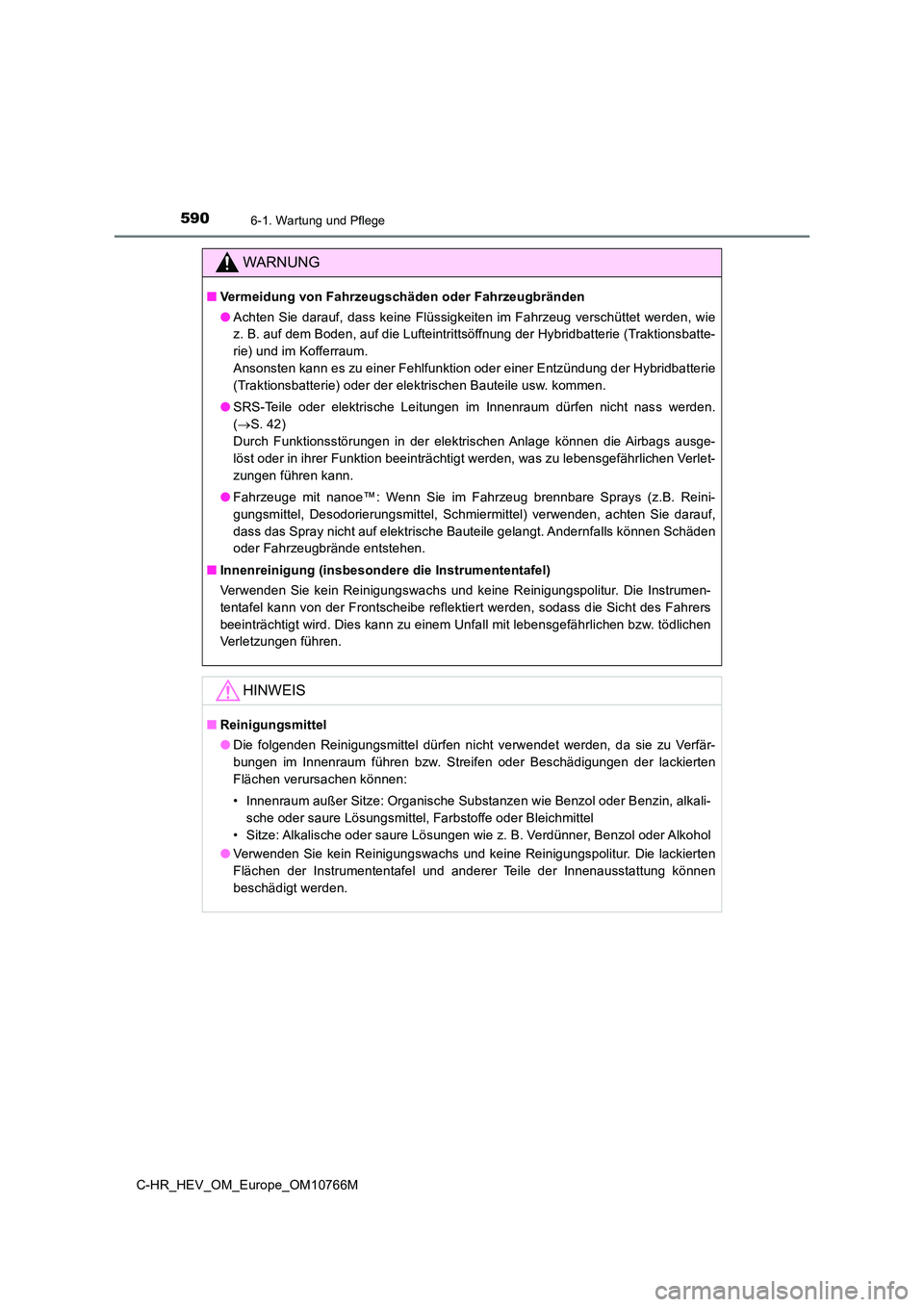

5906-1. Wartung und Pflege
C-HR_HEV_OM_Europe_OM10766M
WARNUNG
■Vermeidung von Fahrzeugschäden oder Fahrzeugbränden
● Achten Sie darauf, dass keine Flüssigkeiten im Fahrzeug verschüttet werden, wie
z. B. auf dem Boden, auf die Lufteintrittsöffnung der Hybridbat terie (Traktionsbatte-
rie) und im Kofferraum.
Ansonsten kann es zu einer Fehlfunktion oder einer Entzündung d er Hybridbatterie
(Traktionsbatterie) oder der elektrischen Bauteile usw. kommen.
● SRS-Teile oder elektrische Leitungen im Innenraum dürfen nicht nass werden.
( S. 42)
Durch Funktionsstörungen in der elektrischen Anlage können die Airbags ausge-
löst oder in ihrer Funktion beeinträchtigt werden, was zu leben sgefährlichen Verlet-
zungen führen kann.
● Fahrzeuge mit nanoe™: Wenn Sie im Fahrzeug brennbare Sprays (z.B. Reini-
gungsmittel, Desodorierungsmittel, Schmiermittel) verwenden, ac hten Sie darauf,
dass das Spray nicht auf elektrische Bauteile gelangt. Andernfa lls können Schäden
oder Fahrzeugbrände entstehen.
■ Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die Instrumen-
tentafel kann von der Frontscheibe reflektiert werden, sodass d ie Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem Unfall mit lebensgefähr lichen bzw. tödlichen
Verletzungen führen.
HINWEIS
■ Reinigungsmittel
● Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Innenraum führen bzw. Streifen oder Beschädigungen de r lackierten
Flächen verursachen können:
• Innenraum außer Sitze: Organische Substanzen wie Benzol oder B enzin, alkali-
sche oder saure Lösungsmittel, Farbstoffe oder Bleichmittel
• Sitze: Alkalische oder saure Lösungen wie z. B. Verdünner, Ben zol oder Alkohol
● Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die lackierten
Flächen der Instrumententafel und anderer Teile der Innenaussta ttung können
beschädigt werden.

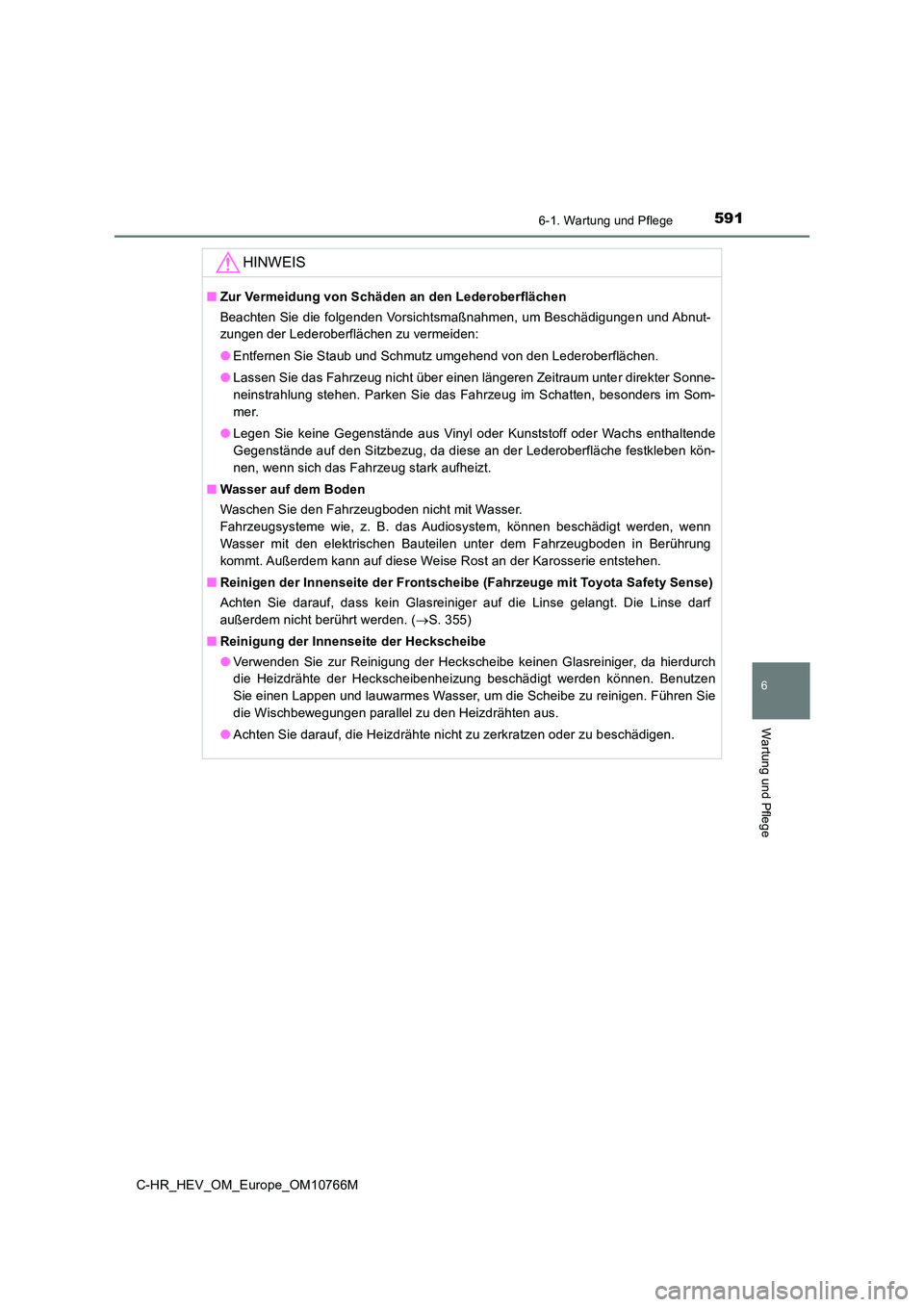

5916-1. Wartung und Pflege
6
Wartung und Pflege
C-HR_HEV_OM_Europe_OM10766M
HINWEIS
■Zur Vermeidung von Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Beschädigunge n und Abnut-
zungen der Lederoberflächen zu vermeiden:
● Entfernen Sie Staub und Schmutz umgehend von den Lederoberflächen.
● Lassen Sie das Fahrzeug nicht über einen längeren Zeitraum unter direkter Sonne-
neinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, beso nders im Som-
mer.
● Legen Sie keine Gegenstände aus Vinyl oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da diese an der Lederoberfläche festkleben kön-
nen, wenn sich das Fahrzeug stark aufheizt.
■ Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme wie, z. B. das Audiosystem, können beschädigt w erden, wenn
Wasser mit den elektrischen Bauteilen unter dem Fahrzeugboden i n Berührung
kommt. Außerdem kann auf diese Weise Rost an der Karosserie ent stehen.
■ Reinigen der Innenseite der Frontscheibe (Fahrzeuge mit Toyota Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gelangt . Die Linse darf
außerdem nicht berührt werden. ( S. 355)
■ Reinigung der Innenseite der Heckscheibe
● Verwenden Sie zur Reinigung der Heckscheibe keinen Glasreiniger, da hierdurch
die Heizdrähte der Heckscheibenheizung beschädigt werden können . Benutzen
Sie einen Lappen und lauwarmes Wasser, um die Scheibe zu reinig en. Führen Sie
die Wischbewegungen parallel zu den Heizdrähten aus.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.

5926-2. Wartung
C-HR_HEV_OM_Europe_OM10766M

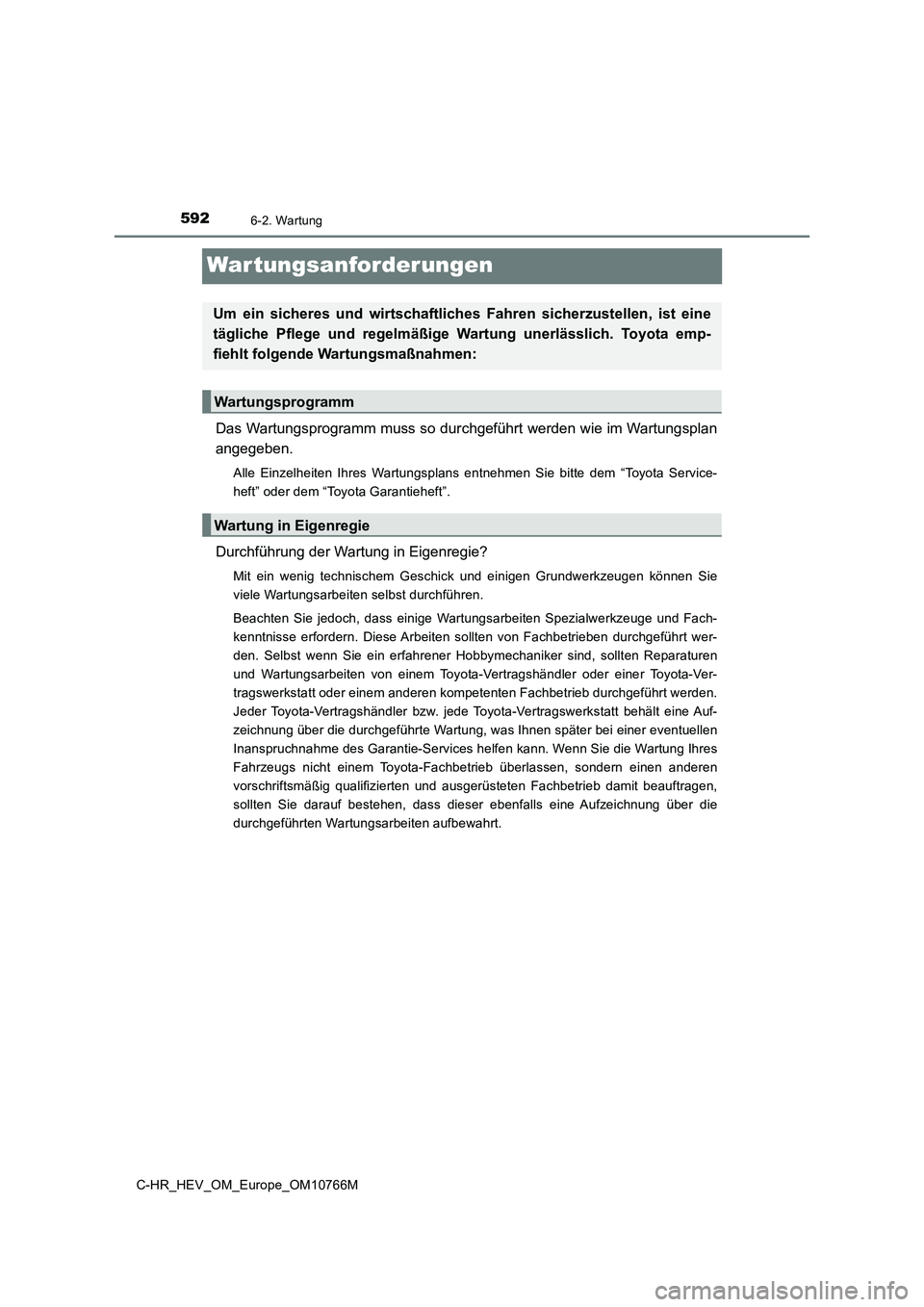

War tungsanforderungen
Das Wartungsprogramm muss so durchgeführt werden wie im Wartungsplan
angegeben.
Alle Einzelheiten Ihres Wartungsplans entnehmen Sie bitte dem “ Toyota Service-
heft” oder dem “Toyota Garantieheft”.
Durchführung der Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen Grundwerkzeugen können Sie
viele Wartungsarbeiten selbst durchführen.
Beachten Sie jedoch, dass einige Wartungsarbeiten Spezialwerkze uge und Fach-
kenntnisse erfordern. Diese Arbeiten sollten von Fachbetrieben durchgeführt wer-
den. Selbst wenn Sie ein erfahrener Hobbymechaniker sind, sollt en Reparaturen
und Wartungsarbeiten von einem Toyota-Vertragshändler oder eine r Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb durch geführt werden.
Jeder Toyota-Vertragshändler bzw. jede Toyota-Vertragswerkstatt behält eine Auf-
zeichnung über die durchgeführte Wartung, was Ihnen später bei einer eventuellen
Inanspruchnahme des Garantie-Services helfen kann. Wenn Sie die Wartung Ihres
Fahrzeugs nicht einem Toyota-Fachbetrieb überlassen, sondern ei nen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb d amit beauftragen,
sollten Sie darauf bestehen, dass dieser ebenfalls eine Aufzeic hnung über die
durchgeführten Wartungsarbeiten aufbewahrt.
Um ein sicheres und wirtschaftliches Fahren sicherzustellen, is t eine
tägliche Pflege und regelmäßige Wartung unerlässlich. Toyota em p-
fiehlt folgende Wartungsmaßnahmen:
Wartungsprogramm
Wartung in Eigenregie

5936-2. Wartung
C-HR_HEV_OM_Europe_OM10766M
6
Wartung und Pflege

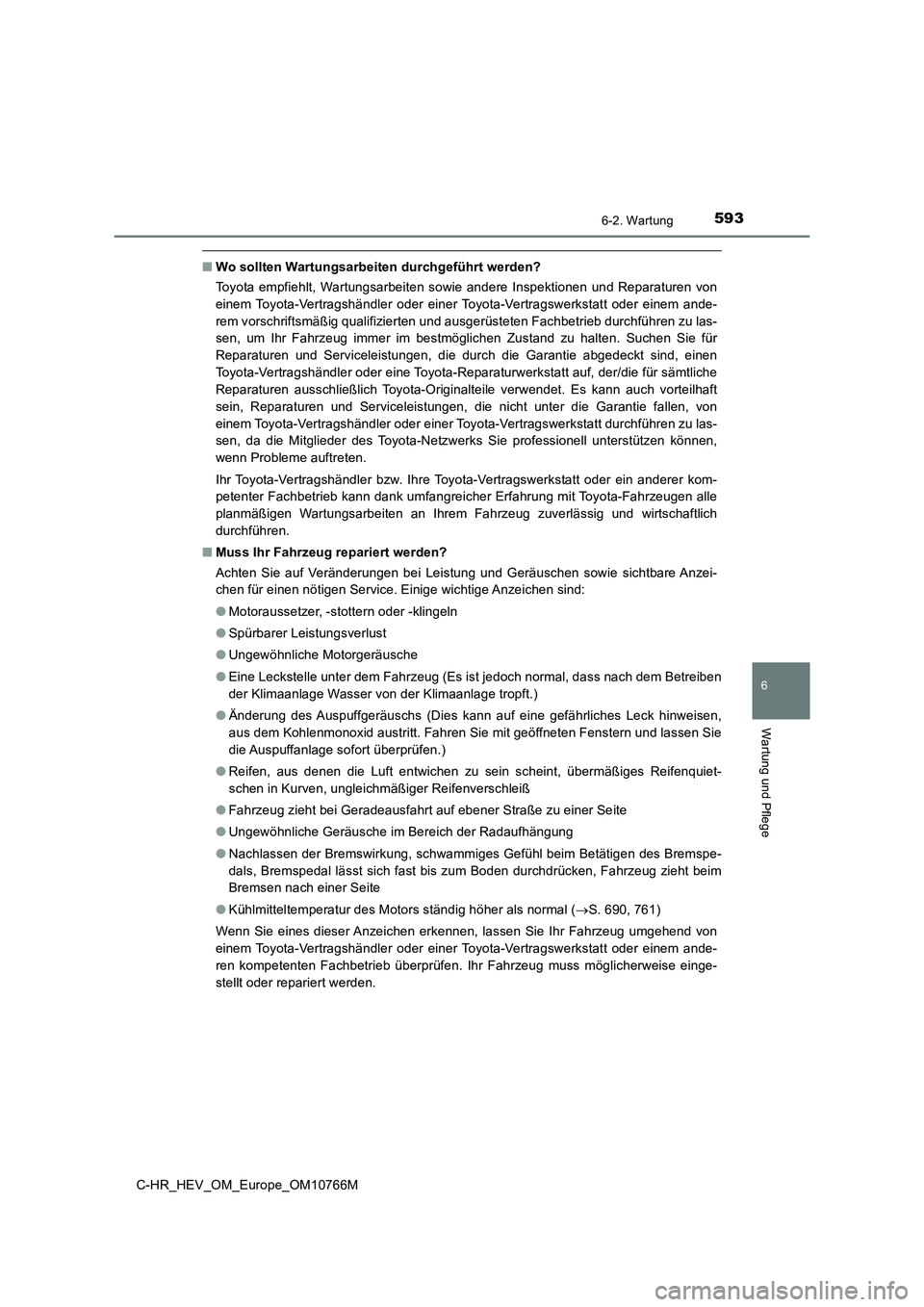

■Wo sollten Wartungsarbeiten durchgeführt werden?
Toyota empfiehlt, Wartungsarbeiten sowie andere Inspektionen un d Reparaturen von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstat t oder einem ande-
rem vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetri eb durchführen zu las-
sen, um Ihr Fahrzeug immer im bestmöglichen Zustand zu halten. Suchen Sie für
Reparaturen und Serviceleistungen, die durch die Garantie abged eckt sind, einen
Toyota-Vertragshändler oder eine Toyota-Reparaturwerkstatt auf, der/die für sämtliche
Reparaturen ausschließlich Toyota-Originalteile verwendet. Es k ann auch vorteilhaft
sein, Reparaturen und Serviceleistungen, die nicht unter die Ga rantie fallen, von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstat t durchführen zu las-
sen, da die Mitglieder des Toyota-Netzwerks Sie professionell u nterstützen können,
wenn Probleme auftreten.
Ihr Toyota-Vertragshändler bzw. Ihre Toyota-Vertragswerkstatt o der ein anderer kom-
petenter Fachbetrieb kann dank umfangreicher Erfahrung mit Toyo ta-Fahrzeugen alle
planmäßigen Wartungsarbeiten an Ihrem Fahrzeug zuverlässig und wirtschaftlich
durchführen.
■ Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung und Geräuschen sowie sichtbare Anzei-
chen für einen nötigen Service. Einige wichtige Anzeichen sind:
● Motoraussetzer, -stottern oder -klingeln
● Spürbarer Leistungsverlust
● Ungewöhnliche Motorgeräusche
● Eine Leckstelle unter dem Fahrzeug (Es ist jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaanlage tropft.)
● Änderung des Auspuffgeräuschs (Dies kann auf eine gefährliches Leck hinweisen,
aus dem Kohlenmonoxid austritt. Fahren Sie mit geöffneten Fenst ern und lassen Sie
die Auspuffanlage sofort überprüfen.)
● Reifen, aus denen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifenverschleiß
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße zu einer Seite
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Nachlassen der Bremswirkung, schwammiges Gefühl beim Betätigen des Bremspe-
dals, Bremspedal lässt sich fast bis zum Boden durchdrücken, Fa hrzeug zieht beim
Bremsen nach einer Seite
● Kühlmitteltemperatur des Motors ständig höher als normal (S. 690, 761)
Wenn Sie eines dieser Anzeichen erkennen, lassen Sie Ihr Fahrze ug umgehend von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstat t oder einem ande-
ren kompetenten Fachbetrieb überprüfen. Ihr Fahrzeug muss mögli cherweise einge-
stellt oder repariert werden.

5946-2. Wartung
C-HR_HEV_OM_Europe_OM10766M

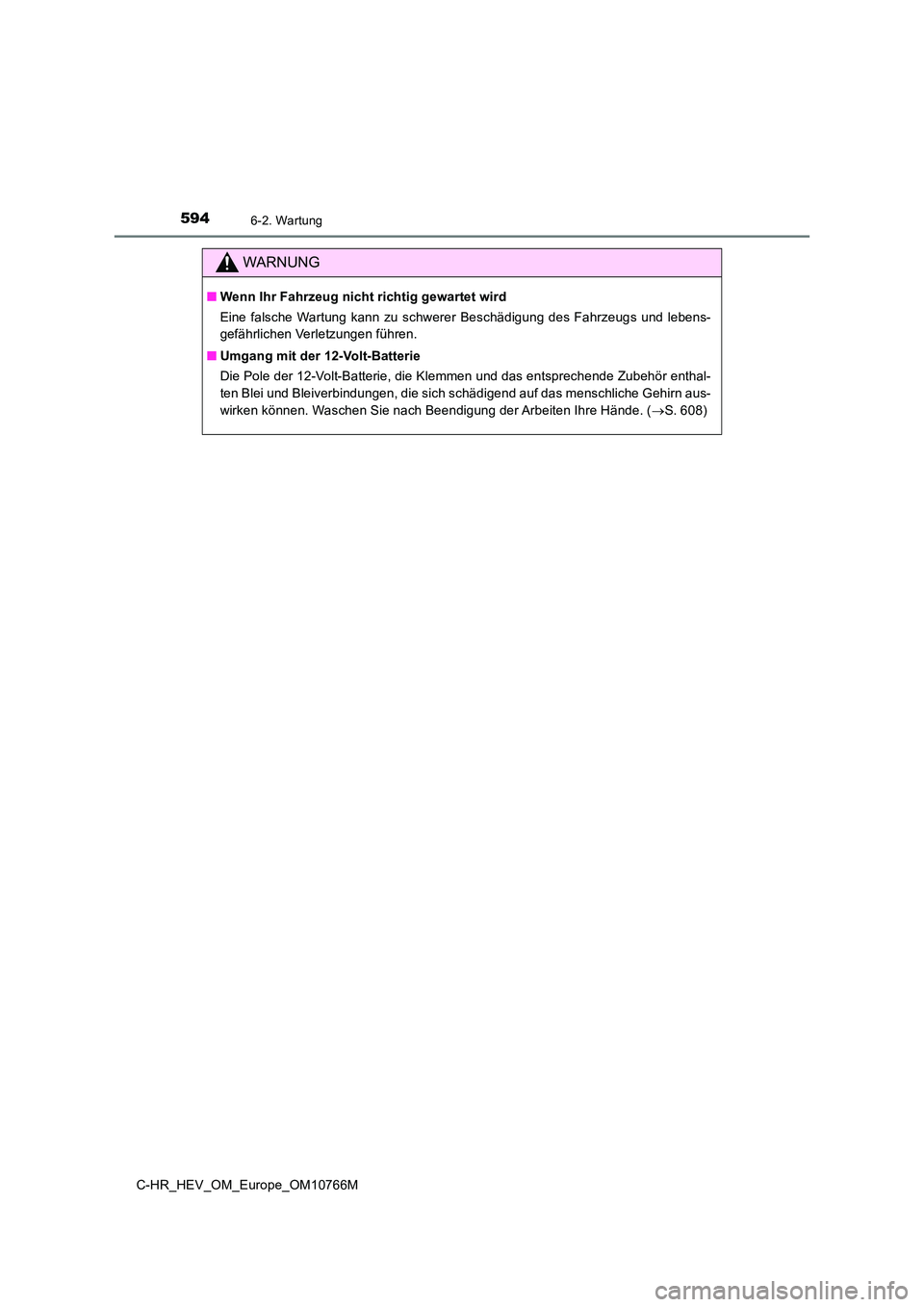

WARNUNG
■Wenn Ihr Fahrzeug nicht richtig gewartet wird
Eine falsche Wartung kann zu schwerer Beschädigung des Fahrzeug s und lebens-
gefährlichen Verletzungen führen.
■ Umgang mit der 12-Volt-Batterie
Die Pole der 12-Volt-Batterie, die Klemmen und das entsprechend e Zubehör enthal-
ten Blei und Bleiverbindungen, die sich schädigend auf das mens chliche Gehirn aus-
wirken können. Waschen Sie nach Beendigung der Arbeiten Ihre Hä nde. (S. 608)

5956-3. Wartung in Eigenregie
C-HR_HEV_OM_Europe_OM10766M
6
Wartung und Pflege

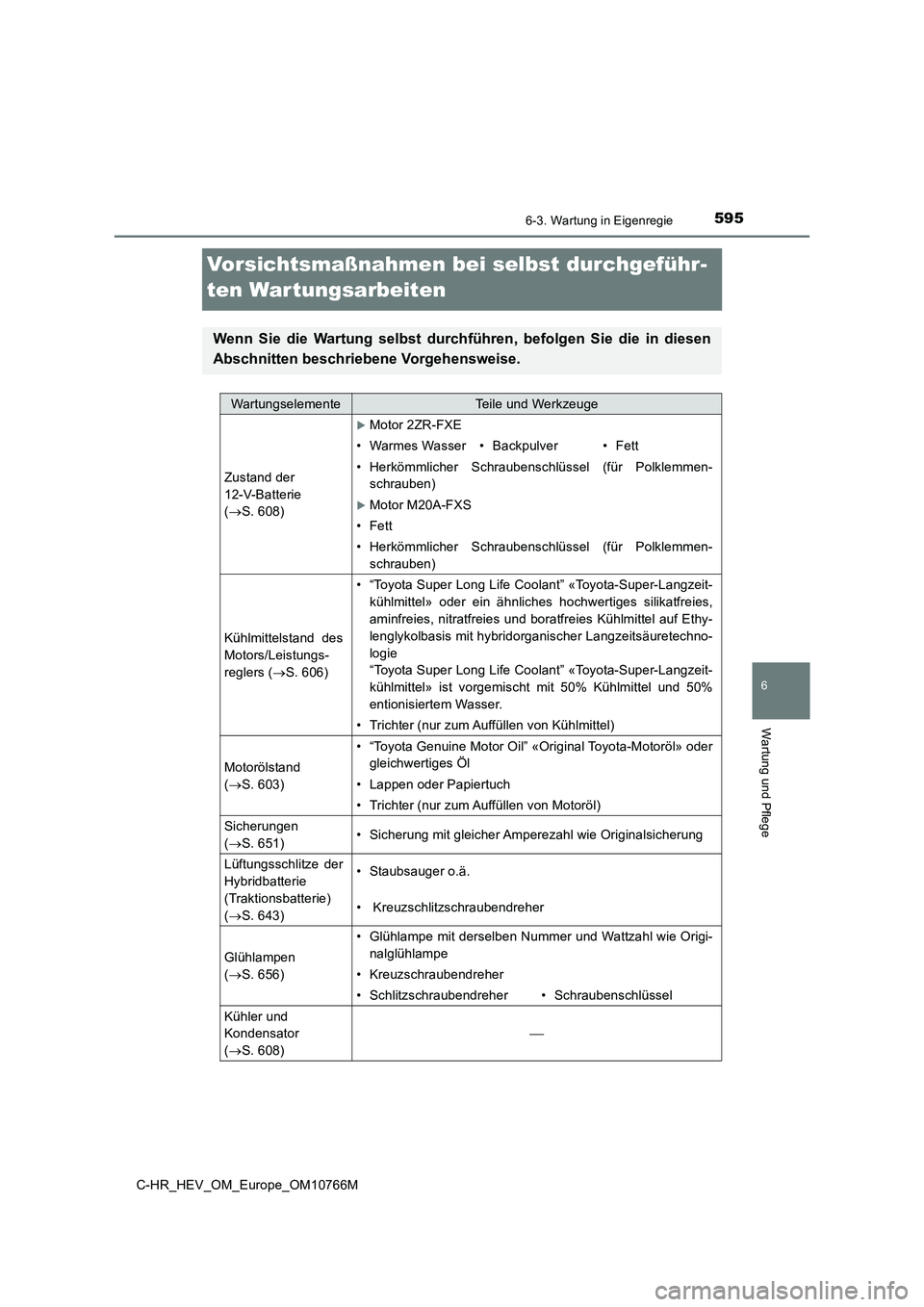

Vorsichtsmaßnahmen bei selbst durchgeführ-
ten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die in di esen
Abschnitten beschriebene Vorgehensweise.
WartungselementeTeile und Werkzeuge
Zustand der
12-V-Batterie
( S. 608)
Motor 2ZR-FXE
• Warmes Wasser • Backpulver • Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
Motor M20A-FXS
•Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
Kühlmittelstand des
Motors/Leistungs-
reglers ( S. 606)
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» oder ein ähnliches hochwertiges silikatfreies,
aminfreies, nitratfreies und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» ist vorgemischt mit 50% Kühlmittel und 50%
entionisiertem Wasser.
• Trichter (nur zum Auffüllen von Kühlmittel)
Motorölstand
( S. 603)
• “Toyota Genuine Motor Oil” «Original Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffüllen von Motoröl)
Sicherungen
( S. 651)• Sicherung mit gleicher Amperezahl wie Originalsicherung
Lüftungsschlitze der
Hybridbatterie
(Traktionsbatterie)
( S. 643)
• Staubsauger o.ä.
• Kreuzschlitzschraubendreher
Glühlampen
( S. 656)
• Glühlampe mit derselben Nummer und Wattzahl wie Origi-
nalglühlampe
• Kreuzschraubendreher
• Schlitzschraubendreher• Schraubenschlüssel
Kühler und
Kondensator
( S. 608)


5966-3. Wartung in Eigenregie
C-HR_HEV_OM_Europe_OM10766M

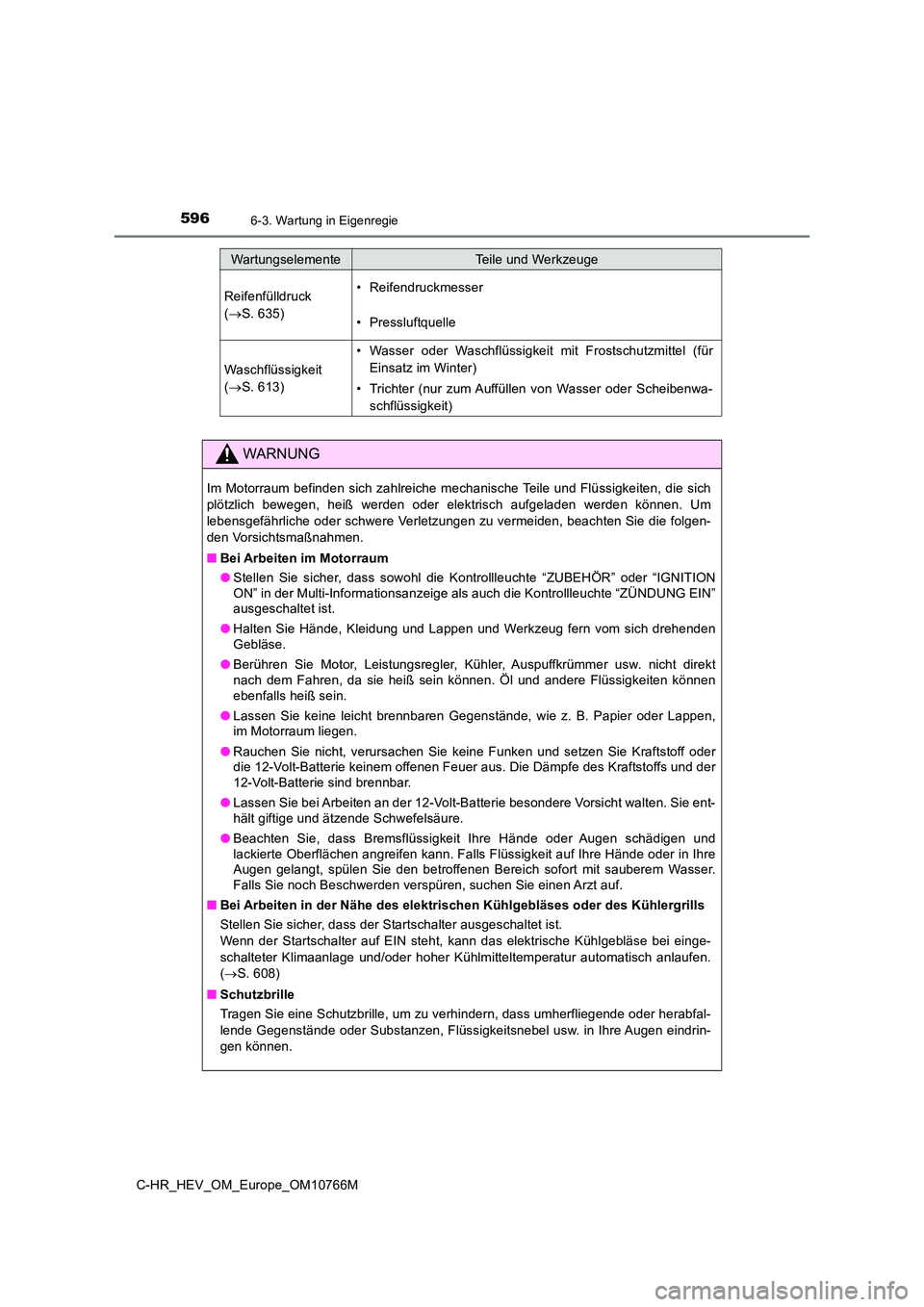

Reifenfülldruck
( S. 635)
• Reifendruckmesser
• Pressluftquelle
Waschflüssigkeit
( S. 613)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Einsatz im Winter)
• Trichter (nur zum Auffüllen von Wasser oder Scheibenwa-
schflüssigkeit)
WARNUNG
Im Motorraum befinden sich zahlreiche mechanische Teile und Flü ssigkeiten, die sich
plötzlich bewegen, heiß werden oder elektrisch aufgeladen werde n können. Um
lebensgefährliche oder schwere Verletzungen zu vermeiden, beach ten Sie die folgen-
den Vorsichtsmaßnahmen.
■ Bei Arbeiten im Motorraum
● Stellen Sie sicher, dass sowohl die Kontrollleuchte “ZUBEHÖR” oder “IGNITION
ON” in der Multi-Informationsanzeige als auch die Kontrollleuch te “ZÜNDUNG EIN” ausgeschaltet ist.
● Halten Sie Hände, Kleidung und Lappen und Werkzeug fern vom sich drehenden
Gebläse.
● Berühren Sie Motor, Leistungsregler, Kühler, Auspuffkrümmer usw. nicht direkt nach dem Fahren, da sie heiß sein können. Öl und andere Flüssig keiten können
ebenfalls heiß sein.
● Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen, im Motorraum liegen.
● Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie Kraftstoff oder die 12-Volt-Batterie keinem offenen Feuer aus. Die Dämpfe des K raftstoffs und der 12-Volt-Batterie sind brennbar.
● Lassen Sie bei Arbeiten an der 12-Volt-Batterie besondere Vorsicht walten. Sie ent- hält giftige und ätzende Schwefelsäure.
● Beachten Sie, dass Bremsflüssigkeit Ihre Hände oder Augen schädigen und
lackierte Oberflächen angreifen kann. Falls Flüssigkeit auf Ihr e Hände oder in Ihre Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sa uberem Wasser. Falls Sie noch Beschwerden verspüren, suchen Sie einen Arzt auf .
■ Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Stellen Sie sicher, dass der Startschalter ausgeschaltet ist.
Wenn der Startschalter auf EIN steht, kann das elektrische Kühl gebläse bei einge-
schalteter Klimaanlage und/oder hoher Kühlmitteltemperatur auto matisch anlaufen.
( S. 608)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherflieg ende oder herabfal-
lende Gegenstände oder Substanzen, Flüssigkeitsnebel usw. in Ih re Augen eindrin-
gen können.
WartungselementeTeile und Werkzeuge

5976-3. Wartung in Eigenregie
C-HR_HEV_OM_Europe_OM10766M
6
Wartung und Pflege

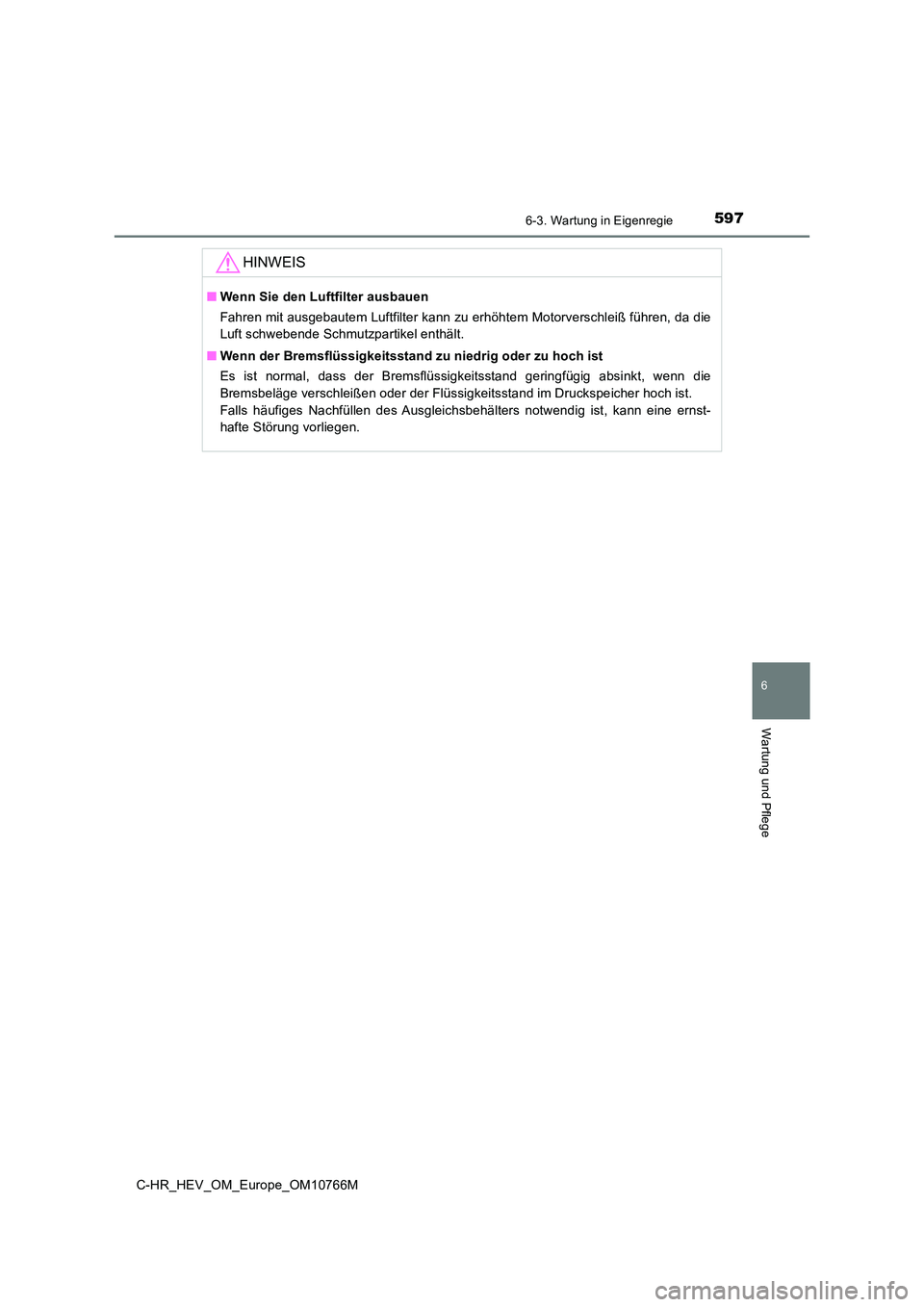

HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschl eiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■ Wenn der Bremsflüssigkeitsstand zu niedrig oder zu hoch ist
Es ist normal, dass der Bremsflüssigkeitsstand geringfügig absi nkt, wenn die
Bremsbeläge verschleißen oder der Flüssigkeitsstand im Druckspe icher hoch ist.
Falls häufiges Nachfüllen des Ausgleichsbehälters notwendig ist , kann eine ernst-
hafte Störung vorliegen.

5986-3. Wartung in Eigenregie
C-HR_HEV_OM_Europe_OM10766M

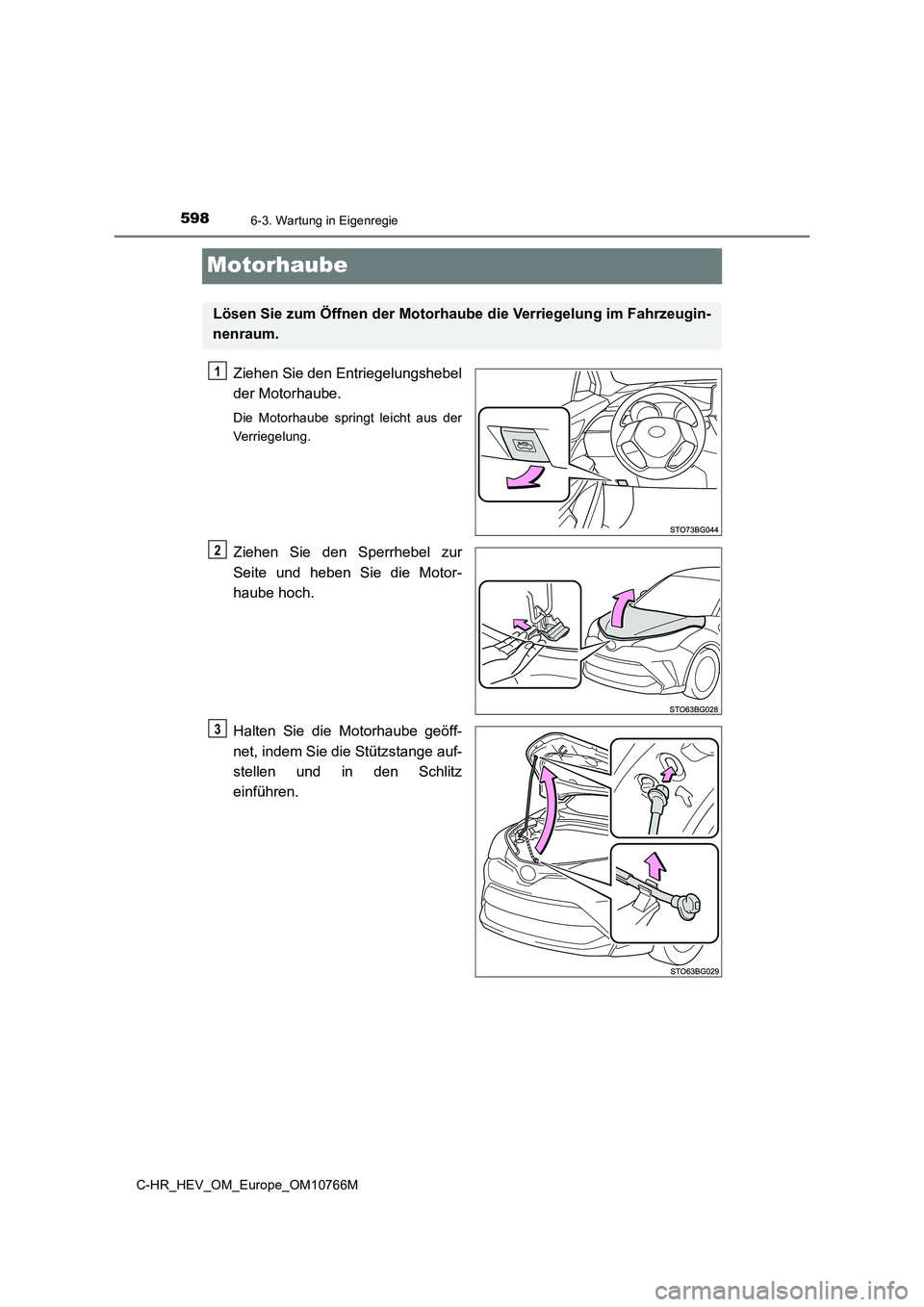

Motorhaube
Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt leicht aus der
Verriegelung.
Ziehen Sie den Sperrhebel zur
Seite und heben Sie die Motor-
haube hoch.
Halten Sie die Motorhaube geöff-
net, indem Sie die Stützstange auf-
stellen und in den Schlitz
einführen.
Lösen Sie zum Öffnen der Motorhau be die Verriegelung im Fahrzeugin-
nenraum.
1
2
3
