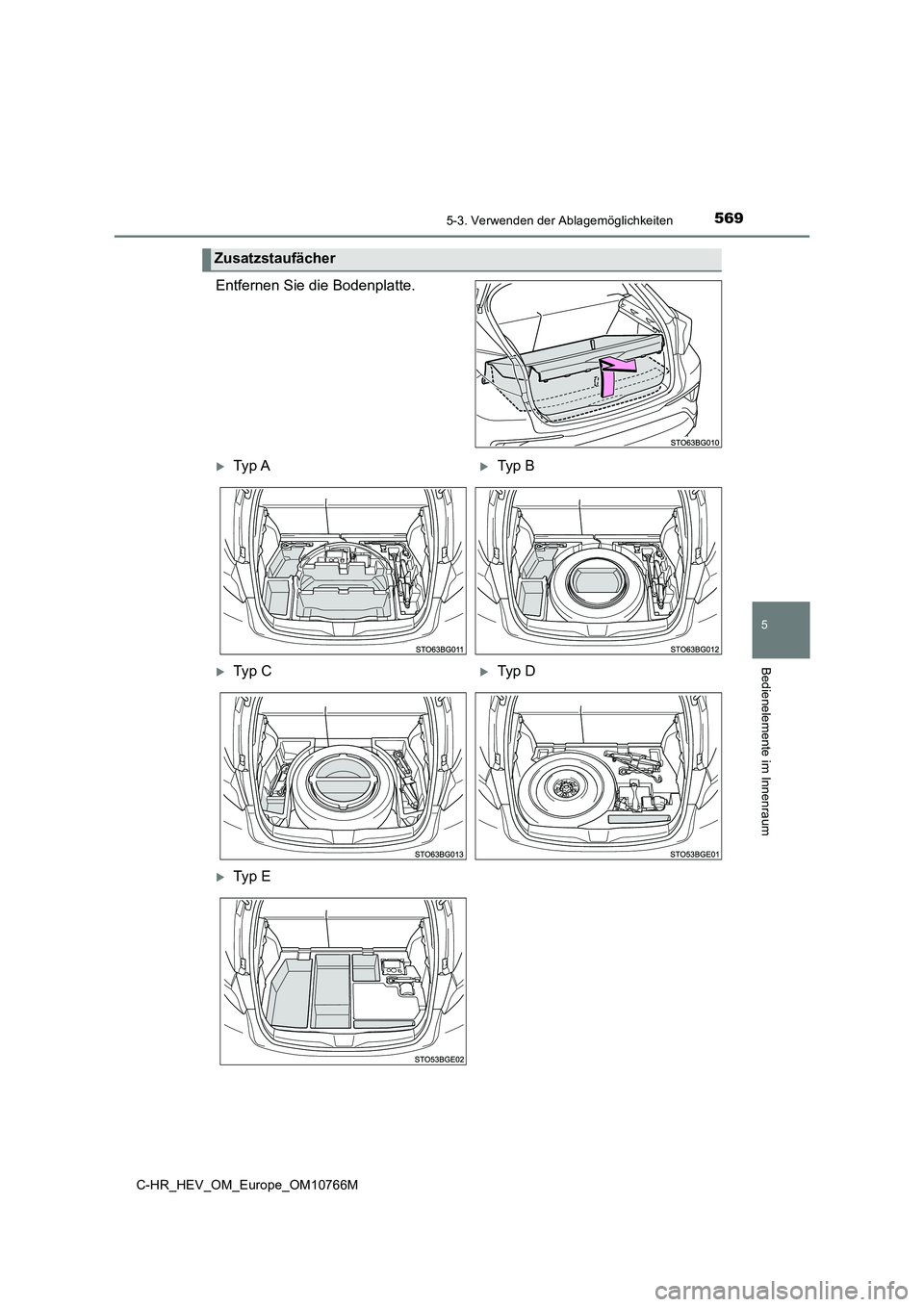

Page 571 of 818
5695-3. Verwenden der Ablagemöglichkeiten
C-HR_HEV_OM_Europe_OM10766M
5
Bedienelemente im Innenraum
Entfernen Sie die Bodenplatte.
Zusatzstaufächer
Ty p ATyp B
Ty p CTyp D
Ty p E

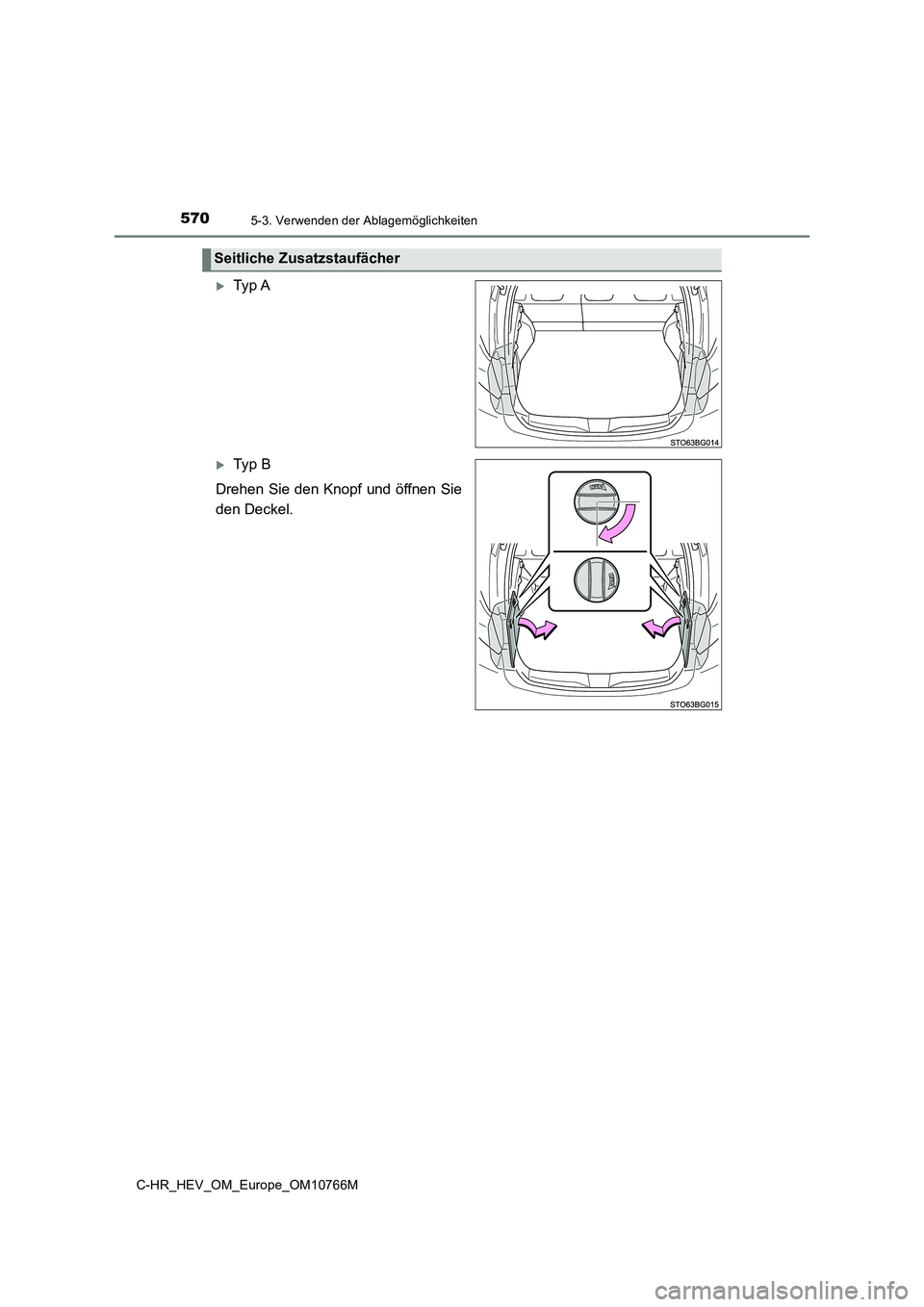

Page 572 of 818
5705-3. Verwenden der Ablagemöglichkeiten
C-HR_HEV_OM_Europe_OM10766M
Ty p A
Ty p B
Drehen Sie den Knopf und öffnen Sie
den Deckel.
Seitliche Zusatzstaufächer

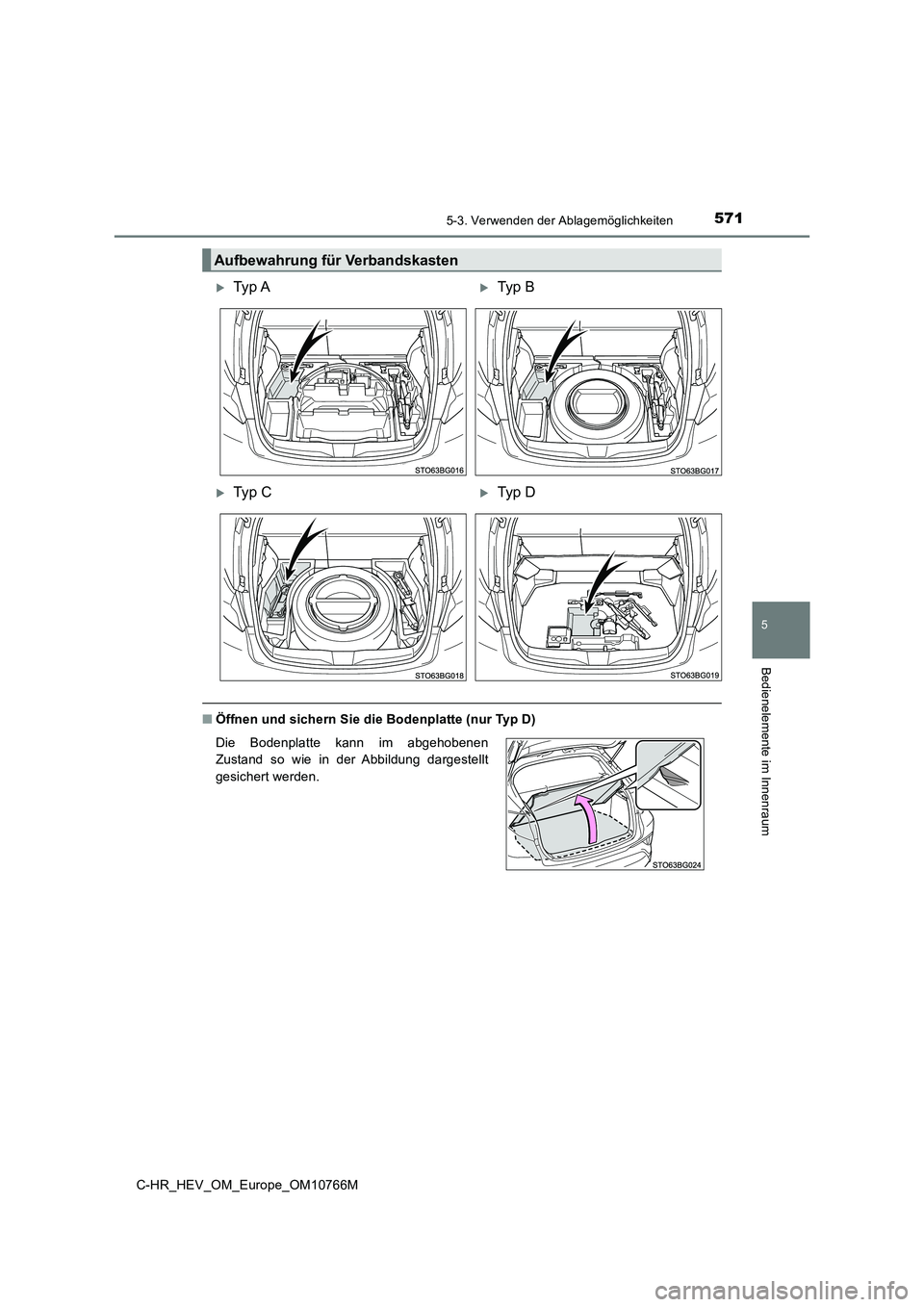

Page 573 of 818
5715-3. Verwenden der Ablagemöglichkeiten
C-HR_HEV_OM_Europe_OM10766M
5
Bedienelemente im Innenraum
■Öffnen und sichern Sie die Bodenplatte (nur Typ D)
Aufbewahrung für Verbandskasten
Ty p ATyp B
Ty p CTyp D
Die Bodenplatte kann im abgehobenen
Zustand so wie in der Abbildung dargestellt
gesichert werden.

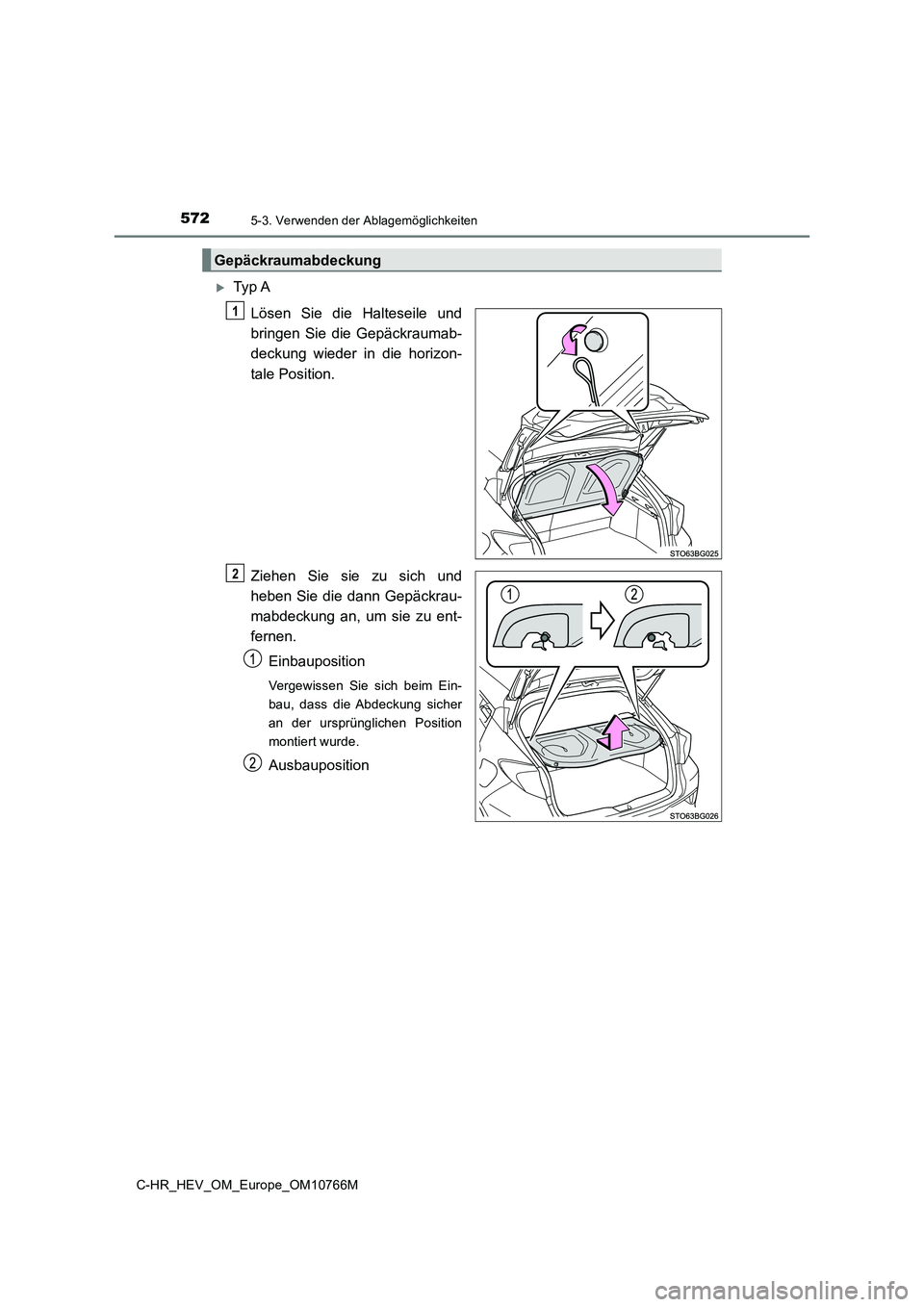

Page 574 of 818
5725-3. Verwenden der Ablagemöglichkeiten
C-HR_HEV_OM_Europe_OM10766M
Ty p A
Lösen Sie die Halteseile und
bringen Sie die Gepäckraumab-
deckung wieder in die horizon-
tale Position.
Ziehen Sie sie zu sich und
heben Sie die dann Gepäckrau-
mabdeckung an, um sie zu ent-
fernen.
Einbauposition
Vergewissen Sie sich beim Ein-
bau, dass die Abdeckung sicher
an der ursprünglichen Position
montiert wurde.
Ausbauposition
Gepäckraumabdeckung
1
2

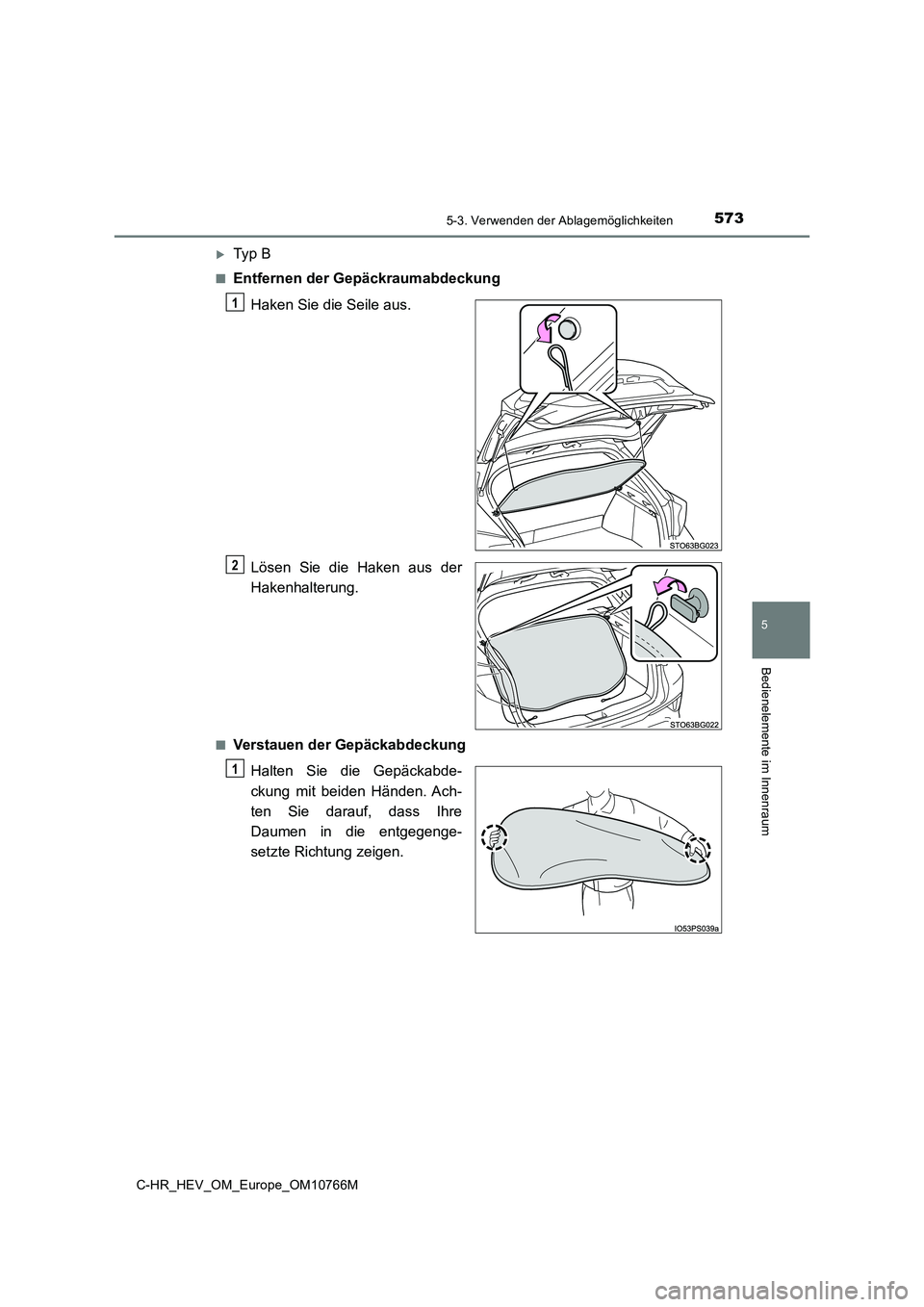

Page 575 of 818
5735-3. Verwenden der Ablagemöglichkeiten
C-HR_HEV_OM_Europe_OM10766M
5
Bedienelemente im Innenraum
Ty p B
■Entfernen der Gepäckraumabdeckung
Haken Sie die Seile aus.
Lösen Sie die Haken aus der
Hakenhalterung.
■Verstauen der Gepäckabdeckung
Halten Sie die Gepäckabde-
ckung mit beiden Händen. Ach-
ten Sie darauf, dass Ihre
Daumen in die entgegenge-
setzte Richtung zeigen.
1
2
1

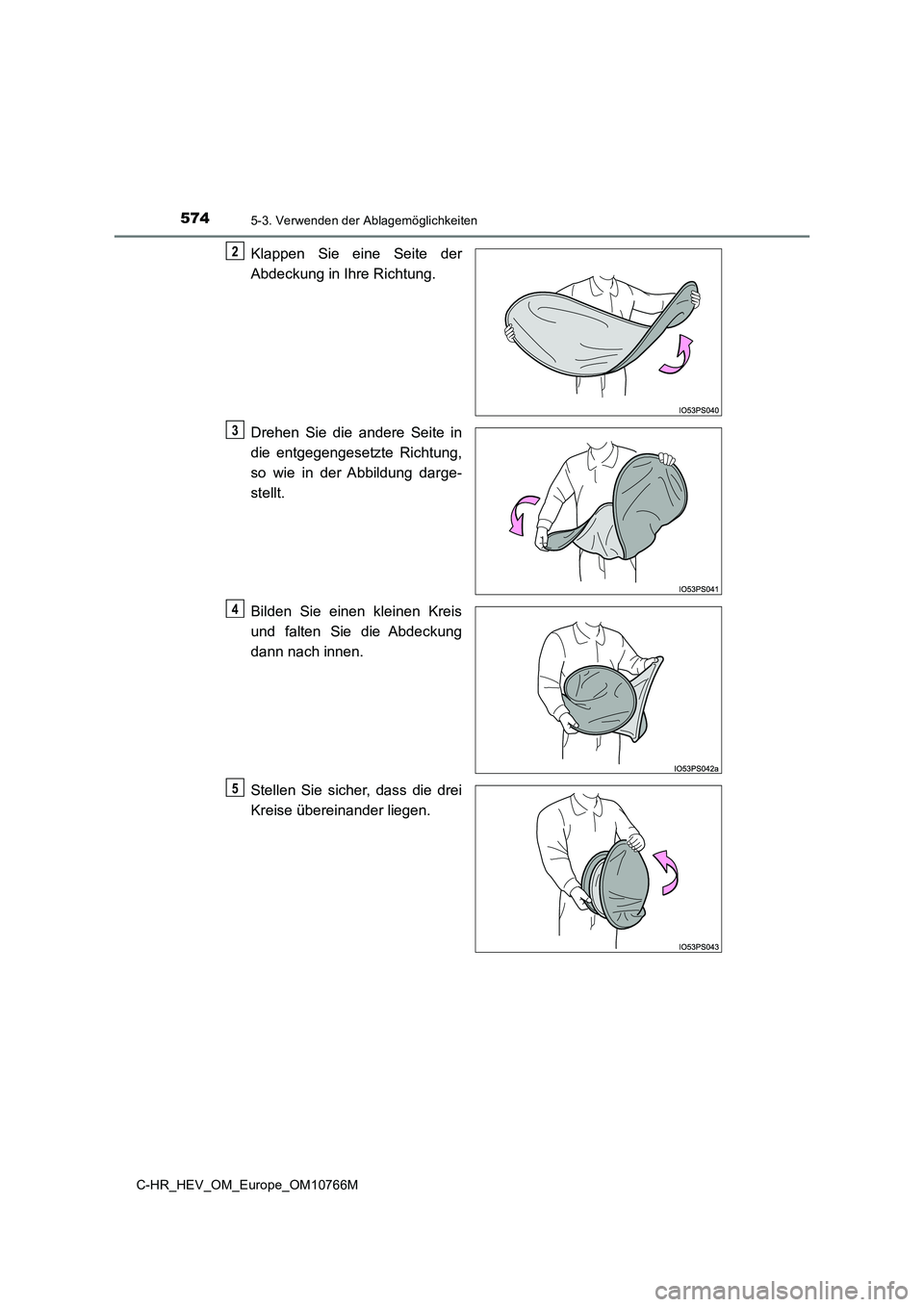

Page 576 of 818
5745-3. Verwenden der Ablagemöglichkeiten
C-HR_HEV_OM_Europe_OM10766M
Klappen Sie eine Seite der
Abdeckung in Ihre Richtung.
Drehen Sie die andere Seite in
die entgegengesetzte Richtung,
so wie in der Abbildung darge-
stellt.
Bilden Sie einen kleinen Kreis
und falten Sie die Abdeckung
dann nach innen.
Stellen Sie sicher, dass die drei
Kreise übereinander liegen.
2
3
4
5

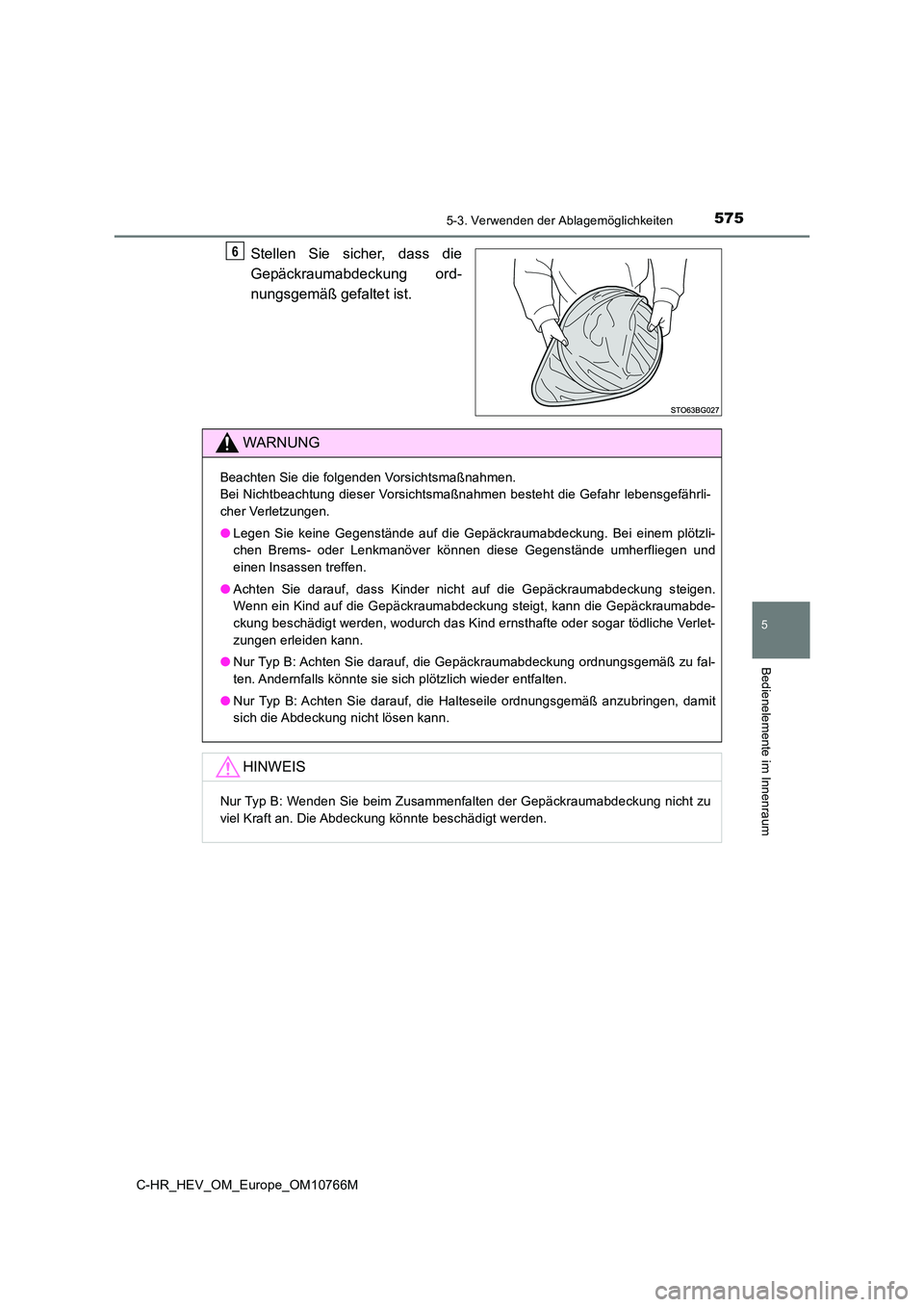

Page 577 of 818

5755-3. Verwenden der Ablagemöglichkeiten
C-HR_HEV_OM_Europe_OM10766M
5
Bedienelemente im Innenraum
Stellen Sie sicher, dass die
Gepäckraumabdeckung ord-
nungsgemäß gefaltet ist.
6
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Bei einem plötzli-
chen Brems- oder Lenkmanöver können diese Gegenstände umherflie gen und
einen Insassen treffen.
● Achten Sie darauf, dass Kinder nicht auf die Gepäckraumabdeckung steigen.
Wenn ein Kind auf die Gepäckraumabdeckung steigt, kann die Gepä ckraumabde-
ckung beschädigt werden, wodurch das Kind ernsthafte oder sogar tödliche Verlet-
zungen erleiden kann.
● Nur Typ B: Achten Sie darauf, die Gepäckraumabdeckung ordnungsgemäß zu fal-
ten. Andernfalls könnte sie sich plötzlich wieder entfalten.
● Nur Typ B: Achten Sie darauf, die Halteseile ordnungsgemäß anzubringen, damit
sich die Abdeckung nicht lösen kann.
HINWEIS
Nur Typ B: Wenden Sie beim Zusammenfalten der Gepäckraumabdecku ng nicht zu
viel Kraft an. Die Abdeckung könnte beschädigt werden.

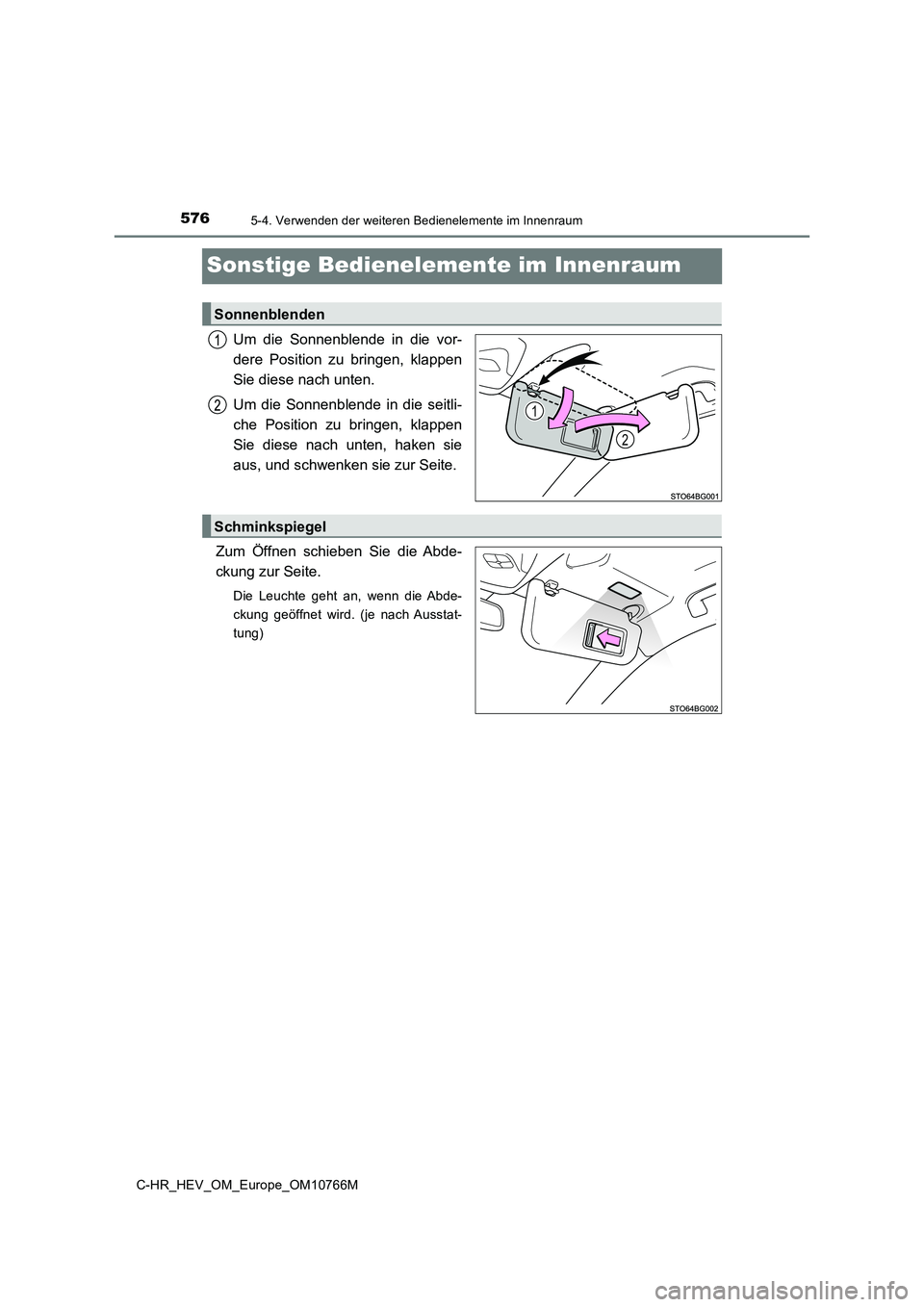

Page 578 of 818
5765-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HEV_OM_Europe_OM10766M
Sonstige Bedienelemente im Innenraum
Um die Sonnenblende in die vor-
dere Position zu bringen, klappen
Sie diese nach unten.
Um die Sonnenblende in die seitli-
che Position zu bringen, klappen
Sie diese nach unten, haken sie
aus, und schwenken sie zur Seite.
Zum Öffnen schieben Sie die Abde-
ckung zur Seite.
Die Leuchte geht an, wenn die Abde-
ckung geöffnet wird. (je nach Ausstat-
tung)
Sonnenblenden
2
1
6 F K P L Q N V S L H J H O

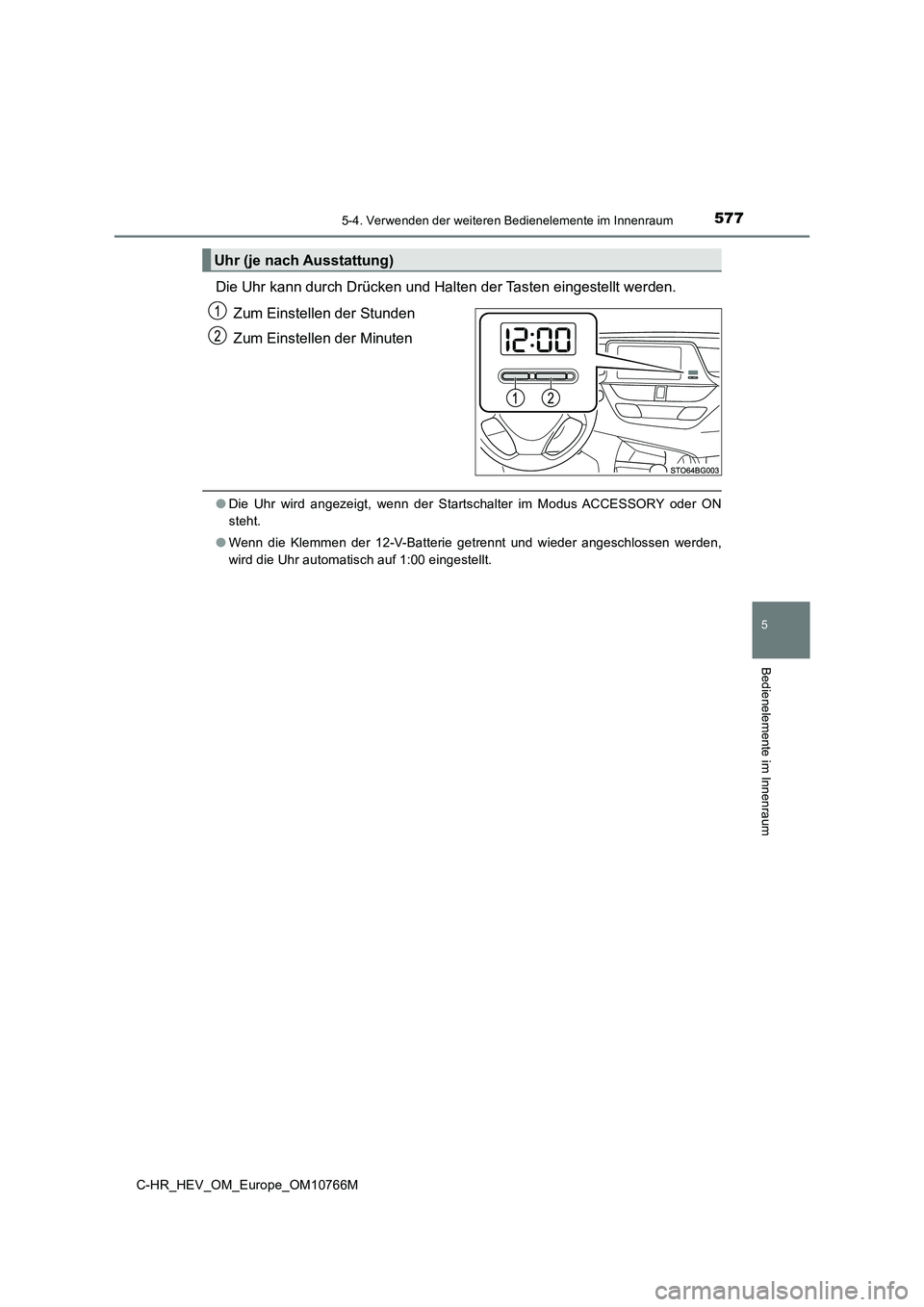

Page 579 of 818
5775-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HEV_OM_Europe_OM10766M
5
Bedienelemente im Innenraum
Die Uhr kann durch Drücken und Halten der Tasten eingestellt werden.
Zum Einstellen der Stunden
Zum Einstellen der Minuten
● Die Uhr wird angezeigt, wenn der Startschalter im Modus ACCESSORY oder ON
steht.
● Wenn die Klemmen der 12-V-Batterie getrennt und wieder angeschlossen werden,
wird die Uhr automatisch auf 1:00 eingestellt.
Uhr (je nach Ausstattung)

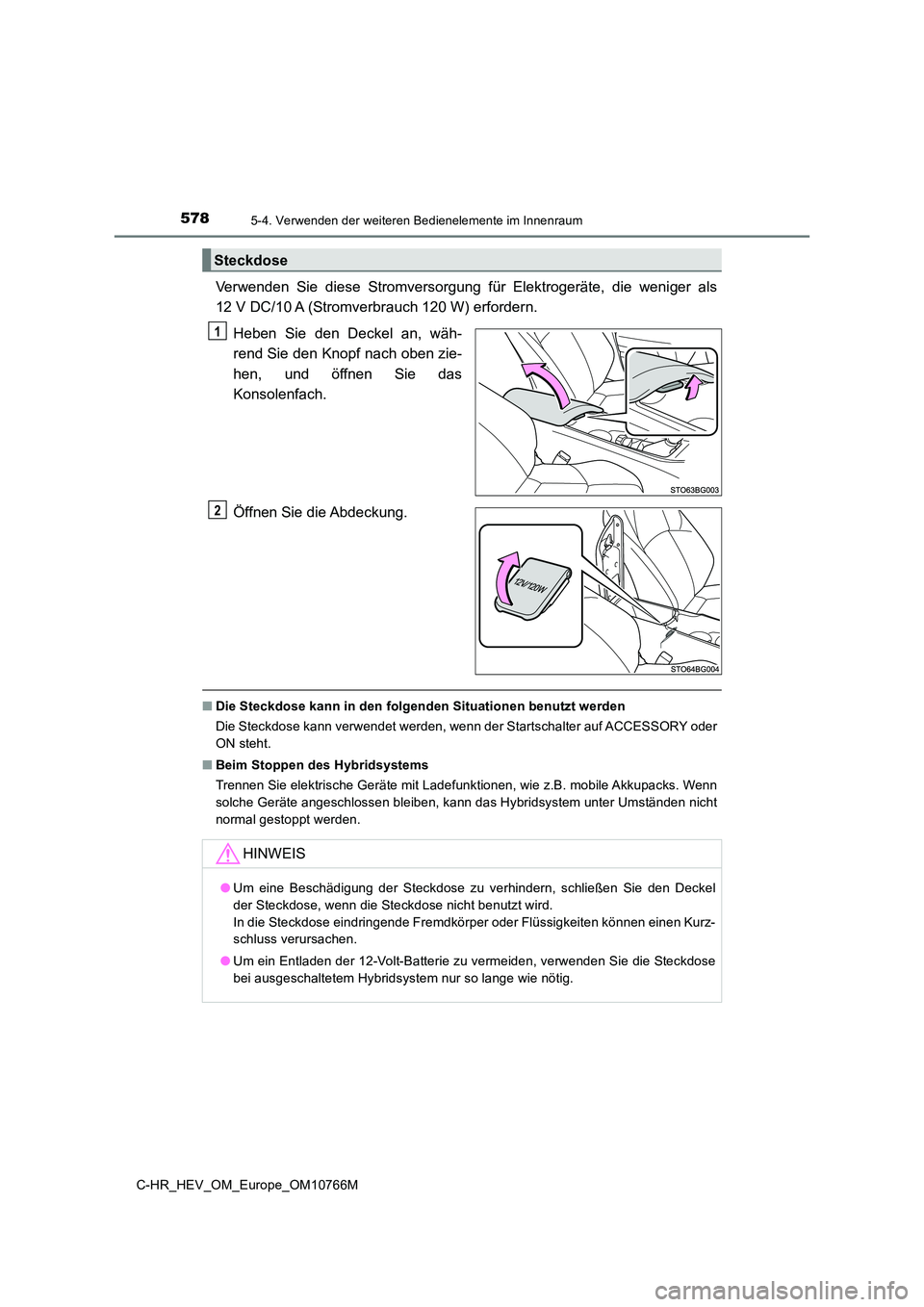

Page 580 of 818

5785-4. Verwenden der weiteren Bedienelemente im Innenraum
C-HR_HEV_OM_Europe_OM10766M
Verwenden Sie diese Stromversorgung für Elektrogeräte, die weniger als
12 V DC/10 A (Stromverbrauch 120 W) erfordern.
Heben Sie den Deckel an, wäh-
rend Sie den Knopf nach oben zie-
hen, und öffnen Sie das
Konsolenfach.
Öffnen Sie die Abdeckung.
■ Die Steckdose kann in den folgenden Situationen benutzt werden
Die Steckdose kann verwendet werden, wenn der Startschalter auf ACCESSORY oder
ON steht.
■ Beim Stoppen des Hybridsystems
Trennen Sie elektrische Geräte mit Ladefunktionen, wie z.B. mob ile Akkupacks. Wenn
solche Geräte angeschlossen bleiben, kann das Hybridsystem unte r Umständen nicht
normal gestoppt werden.
Steckdose
1
2
HINWEIS
● Um eine Beschädigung der Steckdose zu verhindern, schließen Sie den Deckel
der Steckdose, wenn die Steckdose nicht benutzt wird.
In die Steckdose eindringende Fremdkörper oder Flüssigkeiten kö nnen einen Kurz-
schluss verursachen.
● Um ein Entladen der 12-Volt-Batterie zu vermeiden, verwenden Sie die Steckdose
bei ausgeschaltetem Hybridsystem nur so lange wie nötig.
