TOYOTA C-HR 2023 Bruksanvisningar (in Swedish)

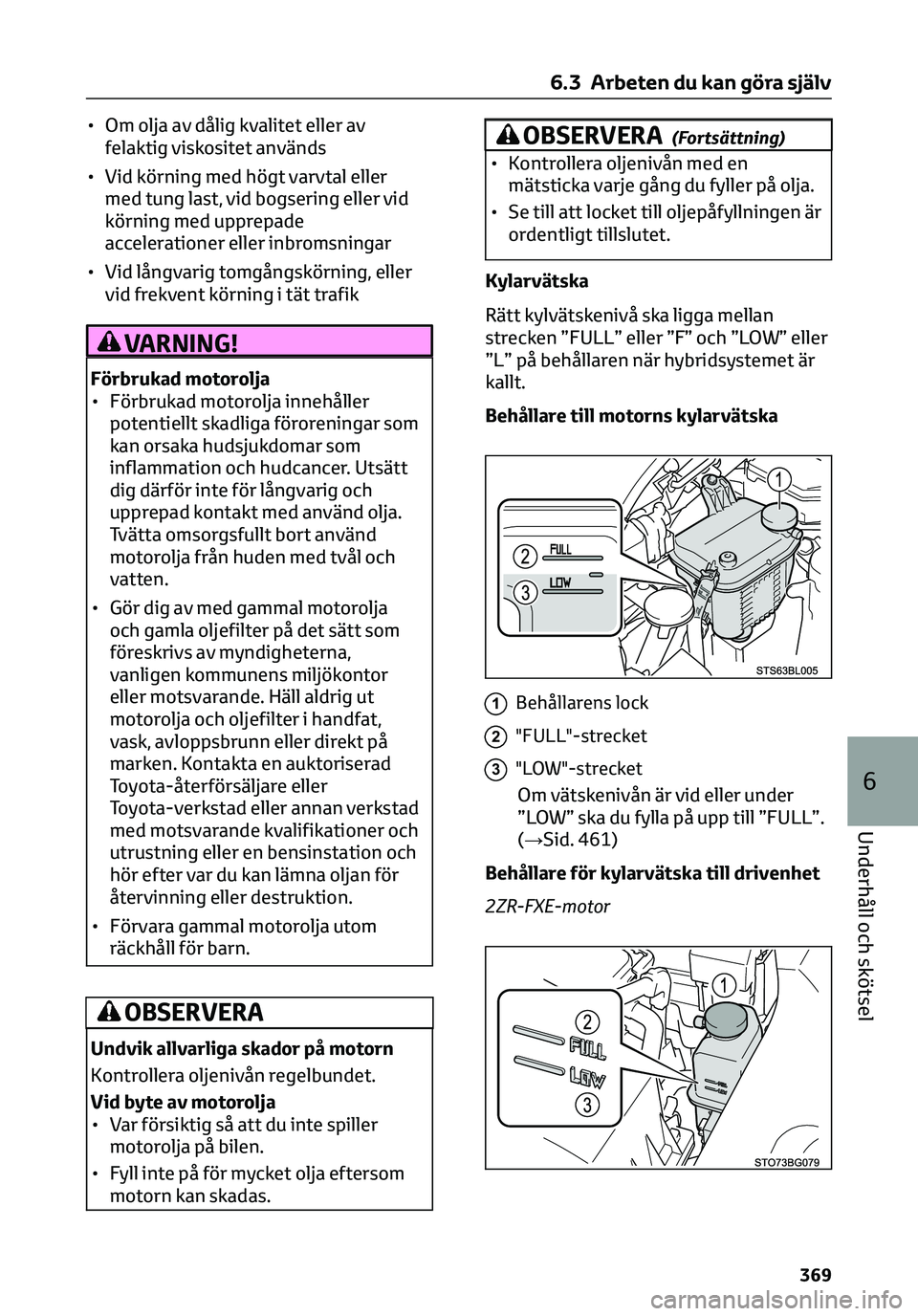

• Om olja av dålig kvalitet eller av
felaktig viskositet används
• Vid körning med högt varvtal eller
med tung last, vid bogsering eller vid
körning med upprepade
accelerationer eller inbromsningar
• Vid långvarig tomgångskörning, eller
vid frekvent körning i tät trafik
VARNING!
Förbrukad motorolja
• Förbrukad motorolja innehåller
potentiellt skadliga föroreningar som
kan orsaka hudsjukdomar som
inflammation och hudcancer. Utsätt
dig därför inte för långvarig och
upprepad kontakt med använd olja.
Tvätta omsorgsfullt bort använd
motorolja från huden med tvål och
vatten.
• Gör dig av med gammal motorolja
och gamla oljefilter på det sätt som
föreskrivs av myndigheterna,
vanligen kommunens miljökontor
eller motsvarande. Häll aldrig ut
motorolja och oljefilter i handfat,
vask, avloppsbrunn eller direkt på
marken. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning eller en bensinstation och
hör efter var du kan lämna oljan för
återvinning eller destruktion.
• Förvara gammal motorolja utom
räckhåll för barn.
OBSERVERA
Undvik allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
Vid byte av motorolja
• Var försiktig så att du inte spiller
motorolja på bilen.
• Fyll inte på för mycket olja eftersom
motorn kan skadas.
OBSERVERA(Fortsättning)
• Kontrollera oljenivån med en
mätsticka varje gång du fyller på olja.
• Se till att locket till oljepåfyllningen är
ordentligt tillslutet.
Kylarvätska
Rätt kylvätskenivå ska ligga mellan
strecken ”FULL” eller ”F” och ”LOW” eller
”L” på behållaren när hybridsystemet är
kallt.
Behållare till motorns kylarvätska
1Behållarens lock
2"FULL"-strecket
3"LOW"-strecket
Om vätskenivån är vid eller under
”LOW” ska du fylla på upp till ”FULL”.
(→Sid. 461)
Behållare för kylarvätska till drivenhet
2ZR-FXE-motor
6.3 Arbeten du kan göra själv
369
6
Underhåll och skötsel

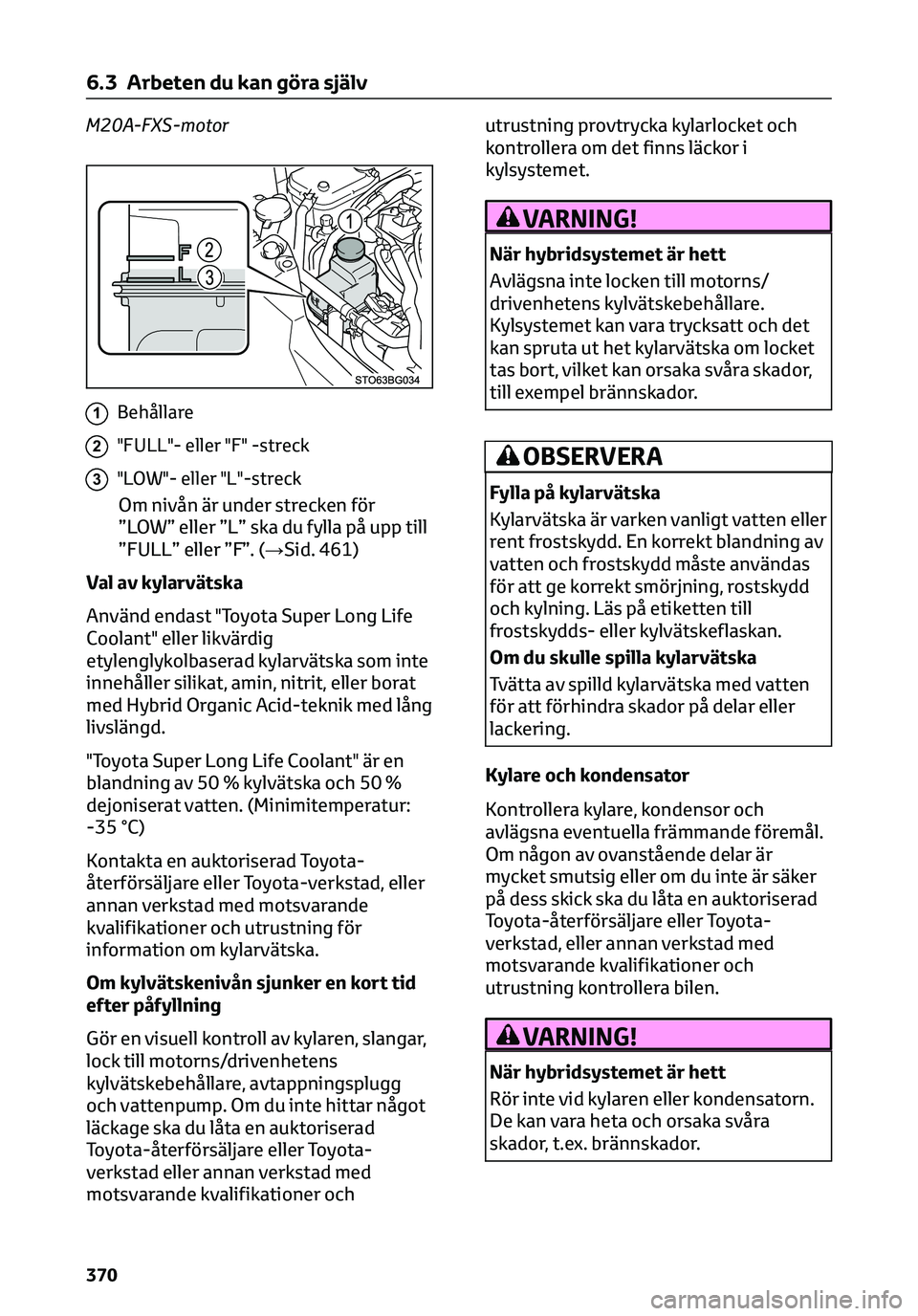

M20A-FXS-motor
1Behållare
2"FULL"- eller "F" -streck
3"LOW"- eller "L"-streck
Om nivån är under strecken för
”LOW” eller ”L” ska du fylla på upp till
”FULL” eller ”F”. (→Sid. 461)
Val av kylarvätska
Använd endast "Toyota Super Long Life
Coolant" eller likvärdig
etylenglykolbaserad kylarvätska som inte
innehåller silikat, amin, nitrit, eller borat
med Hybrid Organic Acid-teknik med lång
livslängd.
"Toyota Super Long Life Coolant" är en
blandning av 50 % kylvätska och 50 %
dejoniserat vatten. (Minimitemperatur:
-35 °C)
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning för
information om kylarvätska.
Om kylvätskenivån sjunker en kort tid
efter påfyllning
Gör en visuell kontroll av kylaren, slangar,
lock till motorns/drivenhetens
kylvätskebehållare, avtappningsplugg
och vattenpump. Om du inte hittar något
läckage ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer ochutrustning provtrycka kylarlocket och
kontrollera om det finns läckor i
kylsystemet.
VARNING!
När hybridsystemet är hett
Avlägsna inte locken till motorns/
drivenhetens kylvätskebehållare.
Kylsystemet kan vara trycksatt och det
kan spruta ut het kylarvätska om locket
tas bort, vilket kan orsaka svåra skador,
till exempel brännskador.
OBSERVERA
Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller
rent frostskydd. En korrekt blandning av
vatten och frostskydd måste användas
för att ge korrekt smörjning, rostskydd
och kylning. Läs på etiketten till
frostskydds- eller kylvätskeflaskan.
Om du skulle spilla kylarvätska
Tvätta av spilld kylarvätska med vatten
för att förhindra skador på delar eller
lackering.
Kylare och kondensator
Kontrollera kylare, kondensor och
avlägsna eventuella främmande föremål.
Om någon av ovanstående delar är
mycket smutsig eller om du inte är säker
på dess skick ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!
När hybridsystemet är hett
Rör inte vid kylaren eller kondensatorn.
De kan vara heta och orsaka svåra
skador, t.ex. brännskador.
6.3 Arbeten du kan göra själv
370

12-voltsbatteri (2ZR-FXE-motor)
Kontrollera 12-voltsbatteriet enligt
följande.
12-voltsbatteri, exteriör
Kontrollera att 12-voltsbatteriets poler
inte är korroderade, att inga anslutningar
sitter löst eller är spruckna samt att
fästbygeln håller fast batteriet.
1Stift
2Batteribygel
Kontroll av batterivätskan i
12-voltsbatteriet
Om det finns streck på 12-voltsbatteriets
sida:
Kontrollera att vätskenivån är mellan det
övre och undre strecket.
1Övre streck
2Nedre streck
Fyll på med destillerat vatten om
vätskenivån är vid eller under det
nedre strecket.Om det inte finns streck på
12-voltsbatteriets sida:
Kontrollera vätskenivån på följande sätt.
1. Ta bort cellpluggen.
2. Kontrollera vätskenivån genom att
titta direkt i cellen.
Fyll på destillerat vatten om
vätskenivån är låg.
3. Sätt tillbaka cellpluggen och tillslut
den ordentligt.
Fylla på destillerat vatten
1. Ta bort cellpluggen.
2. Fyll på destillerat vatten
3. Sätt tillbaka cellpluggen och tillslut
den ordentligt.
Före uppladdning
Under uppladdning producerar
12-voltsbatteriet vätgas som är
brandfarligt och explosivt. Observera
därför följande säkerhetsanvisningar före
uppladdningen.
• Om 12-voltsbatteriet laddas upp
medan det är installerat i bilen ska
jordkabeln kopplas bort.
• Se till att strömställaren på laddaren
är avstängd när laddningskablarna
ansluts till och kopplas bort från
12-voltsbatteriet.
När 12-voltsbatteriet har
laddats/återanslutits
• Hybridsystemet startar eventuellt
inte. Följ nedanstående metod för att
nollställa systemet.
1För växelspaken till P.
6.3 Arbeten du kan göra själv
371
6
Underhåll och skötsel

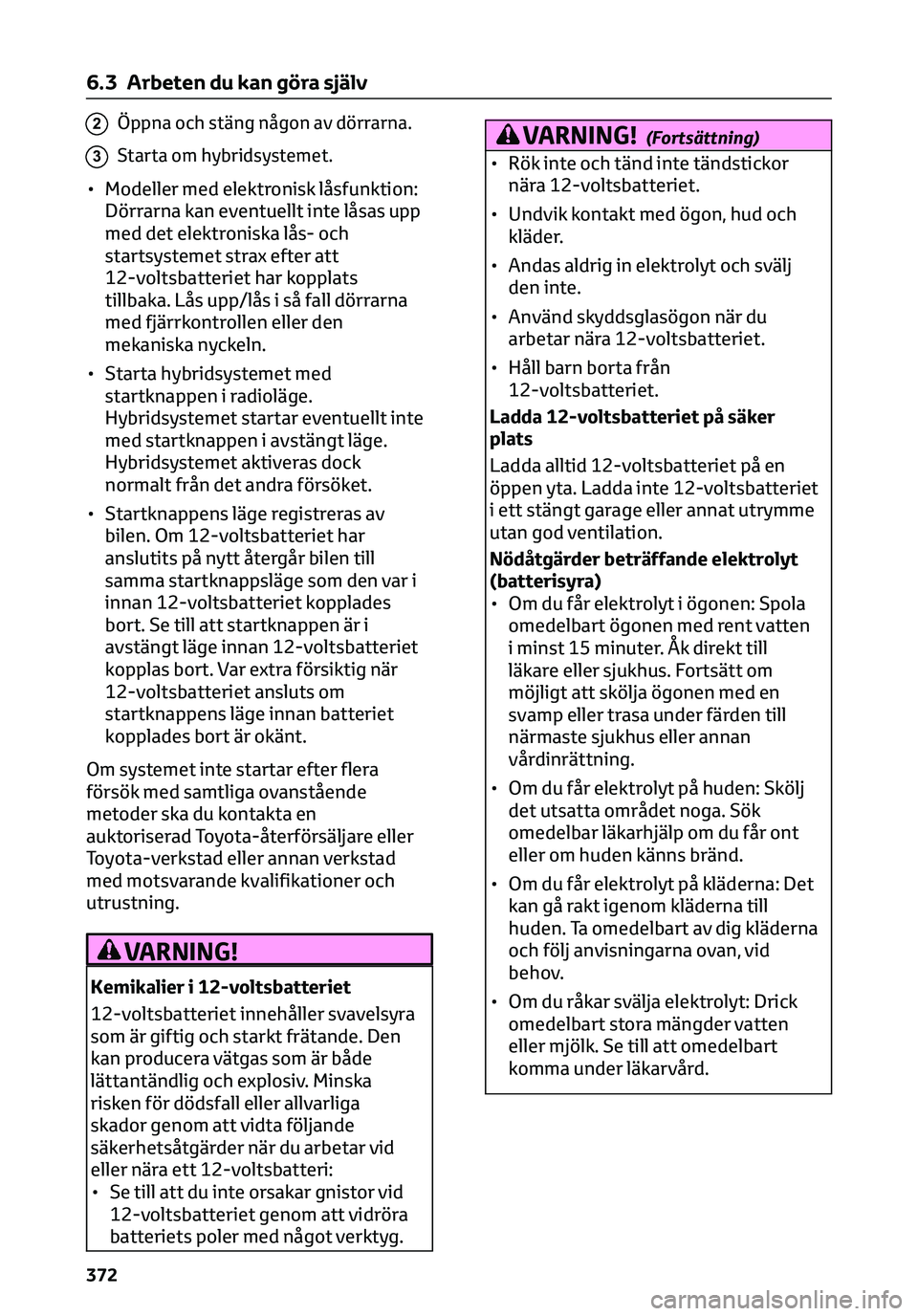

2Öppna och stäng någon av dörrarna.
3Starta om hybridsystemet.
• Modeller med elektronisk låsfunktion:
Dörrarna kan eventuellt inte låsas upp
med det elektroniska lås- och
startsystemet strax efter att
12-voltsbatteriet har kopplats
tillbaka. Lås upp/lås i så fall dörrarna
med fjärrkontrollen eller den
mekaniska nyckeln.
• Starta hybridsystemet med
startknappen i radioläge.
Hybridsystemet startar eventuellt inte
med startknappen i avstängt läge.
Hybridsystemet aktiveras dock
normalt från det andra försöket.
• Startknappens läge registreras av
bilen. Om 12-voltsbatteriet har
anslutits på nytt återgår bilen till
samma startknappsläge som den var i
innan 12-voltsbatteriet kopplades
bort. Se till att startknappen är i
avstängt läge innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när
12-voltsbatteriet ansluts om
startknappens läge innan batteriet
kopplades bort är okänt.
Om systemet inte startar efter flera
försök med samtliga ovanstående
metoder ska du kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
VARNING!
Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra
som är giftig och starkt frätande. Den
kan producera vätgas som är både
lättantändlig och explosiv. Minska
risken för dödsfall eller allvarliga
skador genom att vidta följande
säkerhetsåtgärder när du arbetar vid
eller nära ett 12-voltsbatteri:
• Se till att du inte orsakar gnistor vid
12-voltsbatteriet genom att vidröra
batteriets poler med något verktyg.
VARNING!(Fortsättning)
• Rök inte och tänd inte tändstickor
nära 12-voltsbatteriet.
• Undvik kontakt med ögon, hud och
kläder.
• Andas aldrig in elektrolyt och svälj
den inte.
• Använd skyddsglasögon när du
arbetar nära 12-voltsbatteriet.
• Håll barn borta från
12-voltsbatteriet.
Ladda 12-voltsbatteriet på säker
plats
Ladda alltid 12-voltsbatteriet på en
öppen yta. Ladda inte 12-voltsbatteriet
i ett stängt garage eller annat utrymme
utan god ventilation.
Nödåtgärder beträffande elektrolyt
(batterisyra)
• Om du får elektrolyt i ögonen: Spola
omedelbart ögonen med rent vatten
i minst 15 minuter. Åk direkt till
läkare eller sjukhus. Fortsätt om
möjligt att skölja ögonen med en
svamp eller trasa under färden till
närmaste sjukhus eller annan
vårdinrättning.
• Om du får elektrolyt på huden: Skölj
det utsatta området noga. Sök
omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
• Om du får elektrolyt på kläderna: Det
kan gå rakt igenom kläderna till
huden. Ta omedelbart av dig kläderna
och följ anvisningarna ovan, vid
behov.
• Om du råkar svälja elektrolyt: Drick
omedelbart stora mängder vatten
eller mjölk. Se till att omedelbart
komma under läkarvård.
6.3 Arbeten du kan göra själv
372

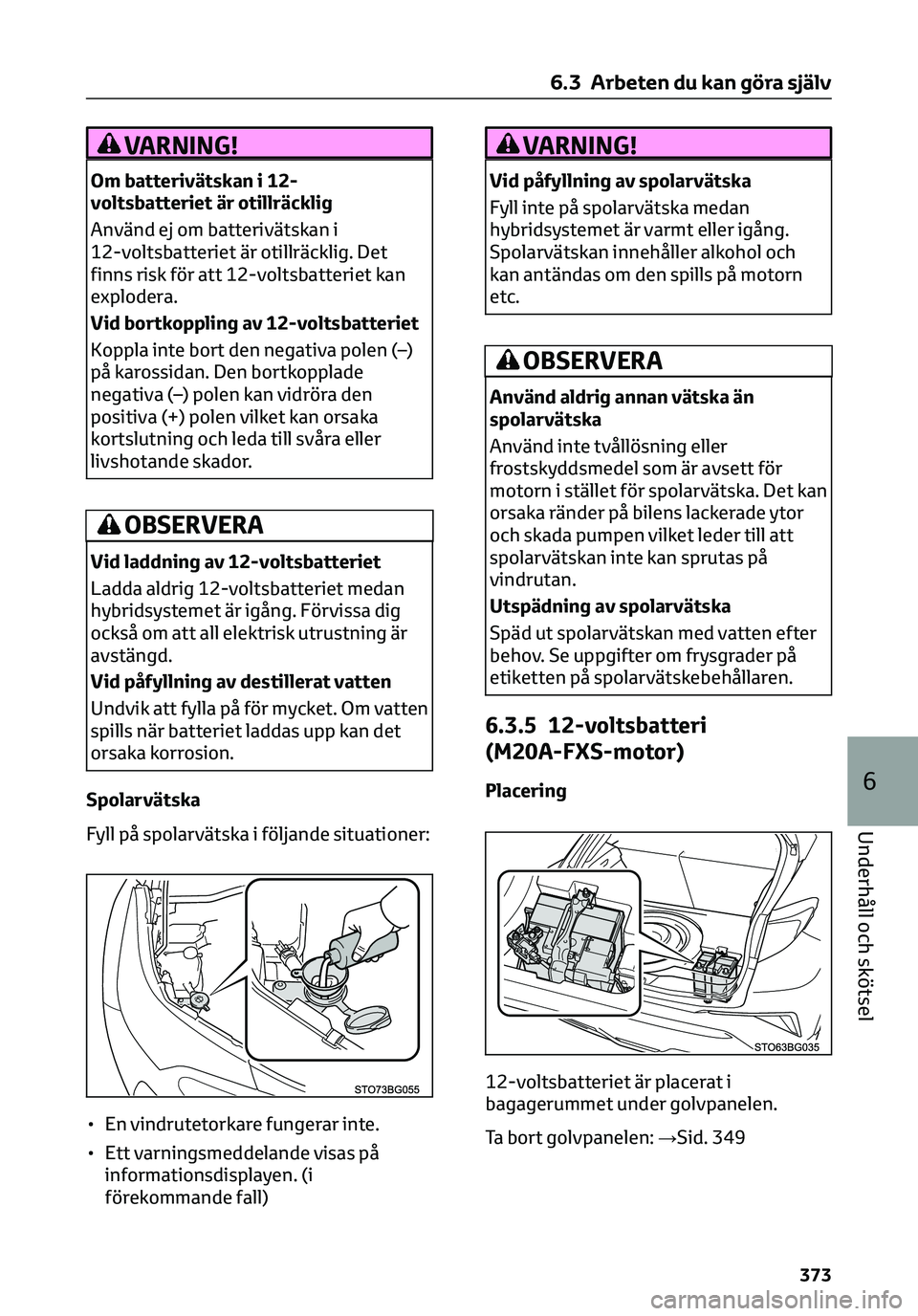

VARNING!
Om batterivätskan i 12-
voltsbatteriet är otillräcklig
Använd ej om batterivätskan i
12-voltsbatteriet är otillräcklig. Det
finns risk för att 12-voltsbatteriet kan
explodera.
Vid bortkoppling av 12-voltsbatteriet
Koppla inte bort den negativa polen (–)
på karossidan. Den bortkopplade
negativa (–) polen kan vidröra den
positiva (+) polen vilket kan orsaka
kortslutning och leda till svåra eller
livshotande skador.
OBSERVERA
Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan
hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är
avstängd.
Vid påfyllning av destillerat vatten
Undvik att fylla på för mycket. Om vatten
spills när batteriet laddas upp kan det
orsaka korrosion.
Spolarvätska
Fyll på spolarvätska i följande situationer:
• En vindrutetorkare fungerar inte.
• Ett varningsmeddelande visas på
informationsdisplayen. (i
förekommande fall)
VARNING!
Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan
hybridsystemet är varmt eller igång.
Spolarvätskan innehåller alkohol och
kan antändas om den spills på motorn
etc.
OBSERVERA
Använd aldrig annan vätska än
spolarvätska
Använd inte tvållösning eller
frostskyddsmedel som är avsett för
motorn i stället för spolarvätska. Det kan
orsaka ränder på bilens lackerade ytor
och skada pumpen vilket leder till att
spolarvätskan inte kan sprutas på
vindrutan.
Utspädning av spolarvätska
Späd ut spolarvätskan med vatten efter
behov. Se uppgifter om frysgrader på
etiketten på spolarvätskebehållaren.
6.3.5 12-voltsbatteri
(M20A-FXS-motor)
Placering
12-voltsbatteriet är placerat i
bagagerummet under golvpanelen.
Ta bort golvpanelen:→Sid. 349
6.3 Arbeten du kan göra själv
373
6
Underhåll och skötsel

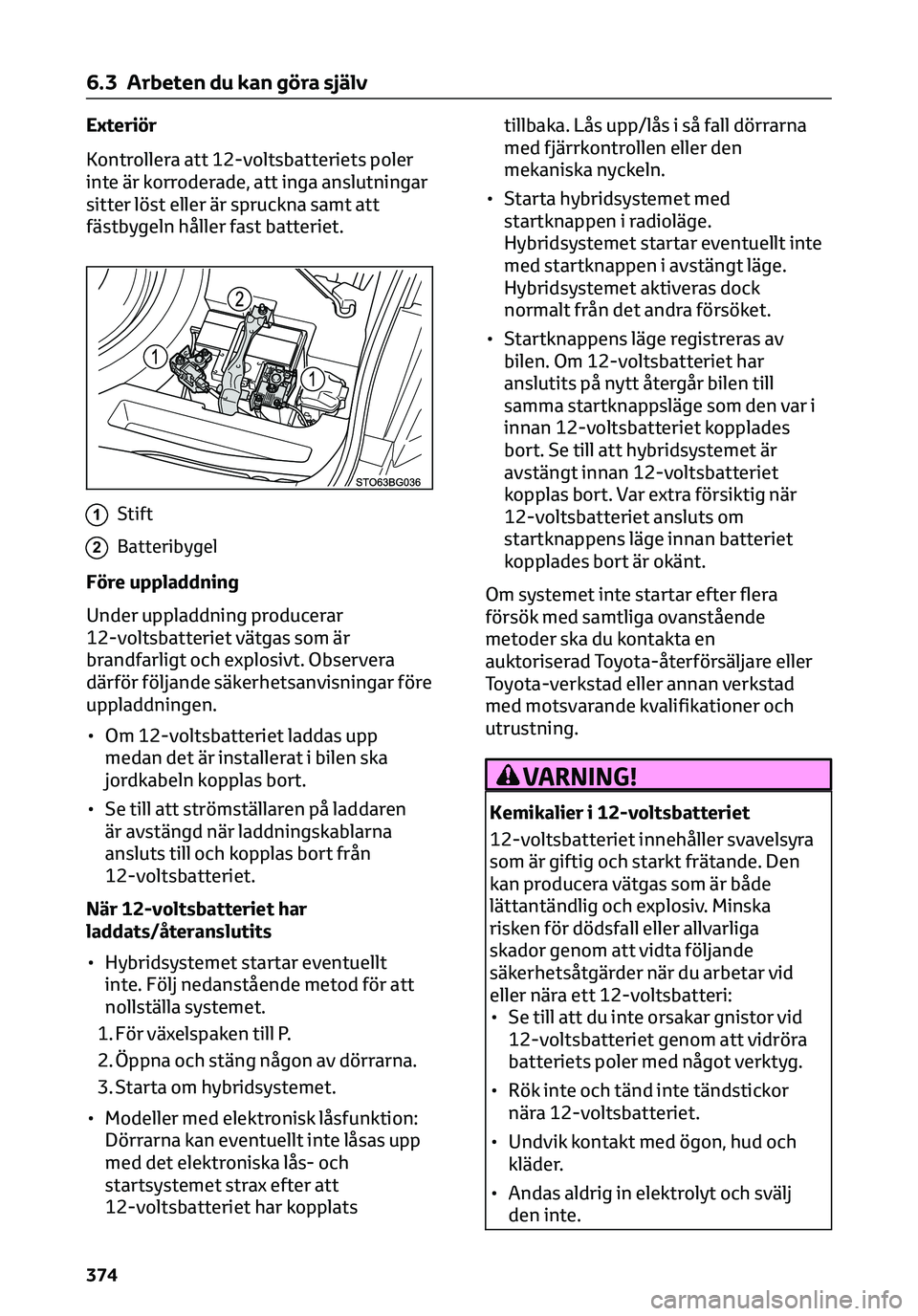

Exteriör
Kontrollera att 12-voltsbatteriets poler
inte är korroderade, att inga anslutningar
sitter löst eller är spruckna samt att
fästbygeln håller fast batteriet.
1Stift
2Batteribygel
Före uppladdning
Under uppladdning producerar
12-voltsbatteriet vätgas som är
brandfarligt och explosivt. Observera
därför följande säkerhetsanvisningar före
uppladdningen.
• Om 12-voltsbatteriet laddas upp
medan det är installerat i bilen ska
jordkabeln kopplas bort.
• Se till att strömställaren på laddaren
är avstängd när laddningskablarna
ansluts till och kopplas bort från
12-voltsbatteriet.
När 12-voltsbatteriet har
laddats/återanslutits
• Hybridsystemet startar eventuellt
inte. Följ nedanstående metod för att
nollställa systemet.
1. För växelspaken till P.
2. Öppna och stäng någon av dörrarna.
3. Starta om hybridsystemet.
• Modeller med elektronisk låsfunktion:
Dörrarna kan eventuellt inte låsas upp
med det elektroniska lås- och
startsystemet strax efter att
12-voltsbatteriet har kopplatstillbaka. Lås upp/lås i så fall dörrarna
med fjärrkontrollen eller den
mekaniska nyckeln.
• Starta hybridsystemet med
startknappen i radioläge.
Hybridsystemet startar eventuellt inte
med startknappen i avstängt läge.
Hybridsystemet aktiveras dock
normalt från det andra försöket.
• Startknappens läge registreras av
bilen. Om 12-voltsbatteriet har
anslutits på nytt återgår bilen till
samma startknappsläge som den var i
innan 12-voltsbatteriet kopplades
bort. Se till att hybridsystemet är
avstängt innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när
12-voltsbatteriet ansluts om
startknappens läge innan batteriet
kopplades bort är okänt.
Om systemet inte startar efter flera
försök med samtliga ovanstående
metoder ska du kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
VARNING!
Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra
som är giftig och starkt frätande. Den
kan producera vätgas som är både
lättantändlig och explosiv. Minska
risken för dödsfall eller allvarliga
skador genom att vidta följande
säkerhetsåtgärder när du arbetar vid
eller nära ett 12-voltsbatteri:
• Se till att du inte orsakar gnistor vid
12-voltsbatteriet genom att vidröra
batteriets poler med något verktyg.
• Rök inte och tänd inte tändstickor
nära 12-voltsbatteriet.
• Undvik kontakt med ögon, hud och
kläder.
• Andas aldrig in elektrolyt och svälj
den inte.
6.3 Arbeten du kan göra själv
374

VARNING!(Fortsättning)
• Använd skyddsglasögon när du
arbetar nära 12-voltsbatteriet.
• Håll barn borta från
12-voltsbatteriet.
Ladda 12-voltsbatteriet på säker
plats
Ladda alltid 12-voltsbatteriet på en
öppen yta. Ladda inte 12-voltsbatteriet
i ett stängt garage eller annat utrymme
utan god ventilation.
Nödåtgärder beträffande elektrolyt
(batterisyra)
• Om du får elektrolyt i ögonen
Spola omedelbart ögonen med rent
vatten i minst 15 minuter. Åk direkt
till läkare eller sjukhus. Fortsätt om
möjligt att skölja ögonen under
färden till närmaste sjukhus eller
annan vårdinrättning. Använd svamp
eller handduk.
• Om du får elektrolyt på kroppen
Skölj det utsatta området noga. Sök
omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
• Om du får elektrolyt på kläderna
Det kan gå rakt igenom kläderna till
huden. Ta omedelbart av dig kläderna
och följ anvisningarna ovan, vid
behov.
• Om du råkar svälja elektrolyt
Drick omedelbart stora mängder
vatten eller mjölk. Se till att
omedelbart komma under läkarvård.
Vid byte av 12-voltsbatteriet
Använd ett 12-voltsbatteri som är
avsett för den här bilen. Annars kan gas
(väte) tränga in i kupén och orsaka
brand eller en explosion.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för byte av 12-
voltsbatteriet.OBSERVERA
Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan
hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är
avstängd.
6.3 Arbeten du kan göra själv
375
6
Underhåll och skötsel

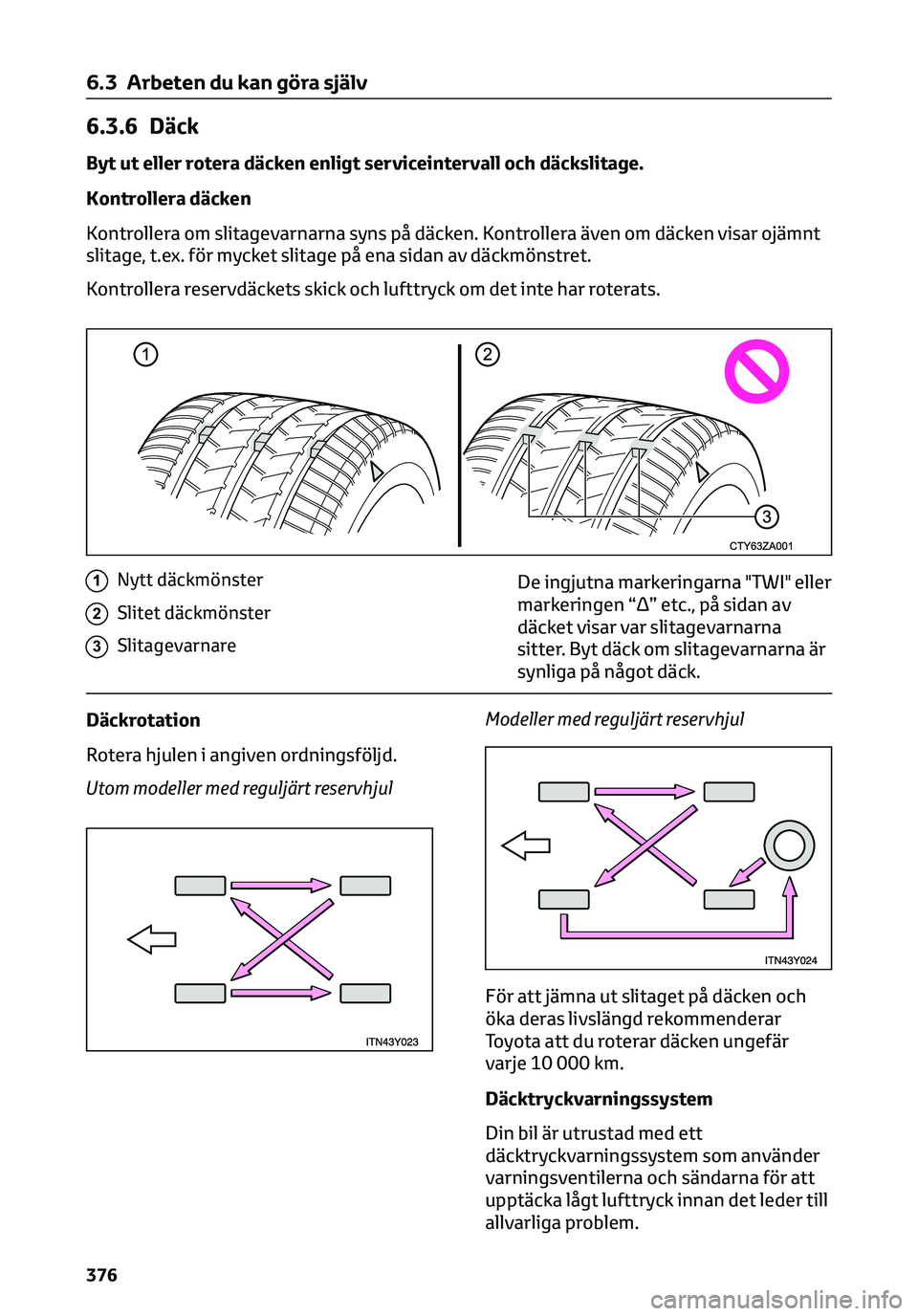

6.3.6 Däck
Byt ut eller rotera däcken enligt serviceintervall och däckslitage.
Kontrollera däcken
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om däcken visar ojämnt
slitage, t.ex. för mycket slitage på ena sidan av däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
1Nytt däckmönster
2Slitet däckmönster
3Slitagevarnare
De ingjutna markeringarna "TWI" eller
markeringen “Δ” etc., på sidan av
däcket visar var slitagevarnarna
sitter. Byt däck om slitagevarnarna är
synliga på något däck.
Däckrotation
Rotera hjulen i angiven ordningsföljd.
Utom modeller med reguljärt reservhjulModeller med reguljärt reservhjul
För

att jämna ut slitaget på däcken och
öka deras livslängd rekommenderar
Toyota att du roterar däcken ungefär
varje 10 000 km.
Däcktryckvarningssystem
Din bil är utrustad med ett
däcktryckvarningssystem som använder
varningsventilerna och sändarna för att
upptäcka lågt lufttryck innan det leder till
allvarliga problem.
6.3 Arbeten du kan göra själv
376

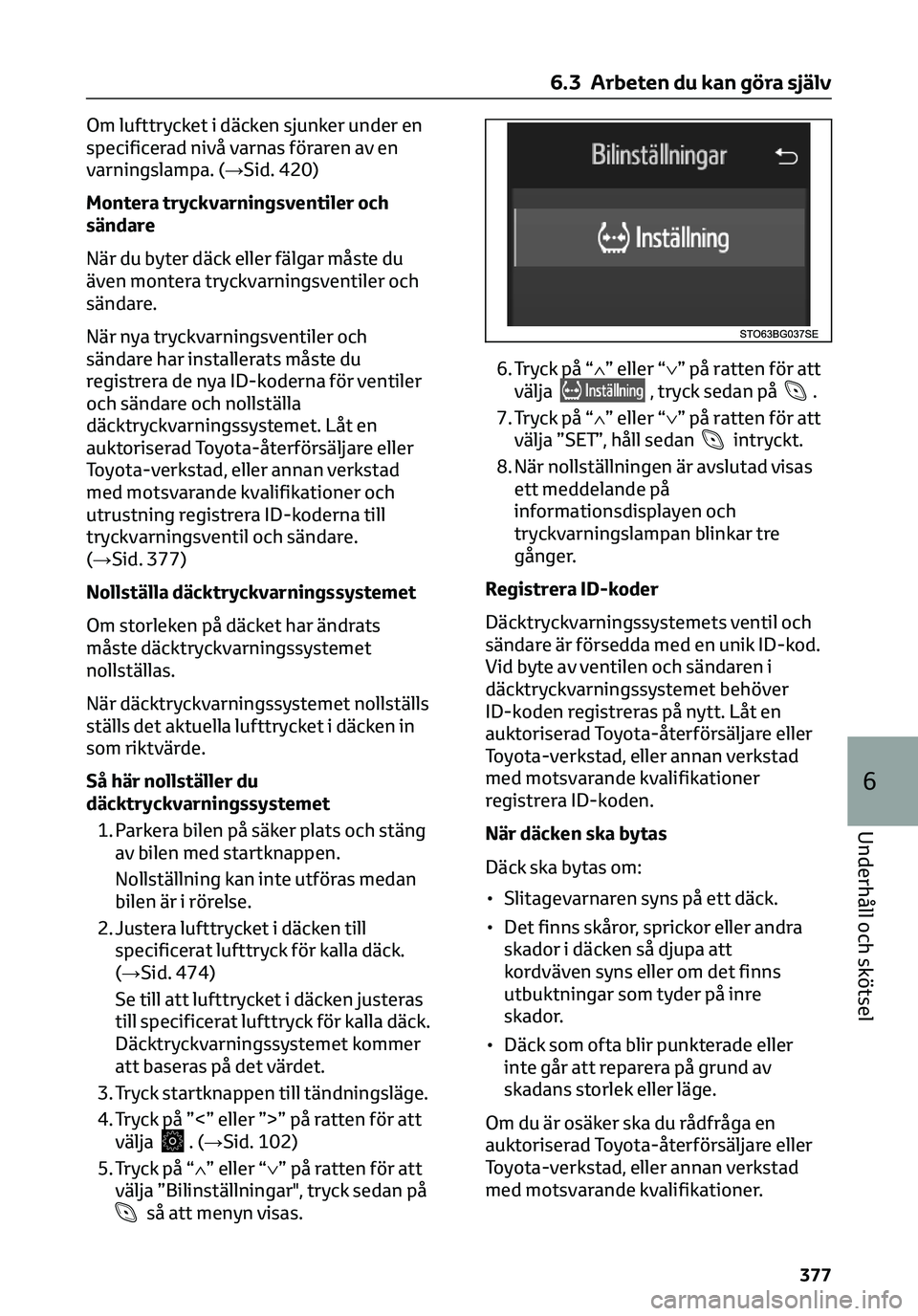

Om lufttrycket i däcken sjunker under en
specificerad nivå varnas föraren av en
varningslampa. (→Sid. 420)
Montera tryckvarningsventiler och
sändare
När du byter däck eller fälgar måste du
även montera tryckvarningsventiler och
sändare.
När nya tryckvarningsventiler och
sändare har installerats måste du
registrera de nya ID-koderna för ventiler
och sändare och nollställa
däcktryckvarningssystemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning registrera ID-koderna till
tryckvarningsventil och sändare.
(→Sid. 377)
Nollställa däcktryckvarningssystemet
Om storleken på däcket har ändrats
måste däcktryckvarningssystemet
nollställas.
När däcktryckvarningssystemet nollställs
ställs det aktuella lufttrycket i däcken in
som riktvärde.
Så här nollställer du
däcktryckvarningssystemet
1. Parkera bilen på säker plats och stäng
av bilen med startknappen.
Nollställning kan inte utföras medan
bilen är i rörelse.
2. Justera lufttrycket i däcken till
specificerat lufttryck för kalla däck.
(→Sid. 474)
Se till att lufttrycket i däcken justeras
till specificerat lufttryck för kalla däck.
Däcktryckvarningssystemet kommer
att baseras på det värdet.
3. Tryck startknappen till tändningsläge.
4. Tryck på ”<” eller ”>” på ratten för att
välja
.(→Sid. 102)
5. Tryck på “∧” eller “∨” på ratten för att
välja ”Bilinställningar", tryck sedan på
så att menyn visas.6. Tryck på “∧” eller “∨” på ratten för att
välja
, tryck sedan på.
7. Tryck på “∧” eller “∨” på ratten för att
välja ”SET”, håll sedan
intryckt.
8. När nollställningen är avslutad visas
ett meddelande på
informationsdisplayen och
tryckvarningslampan blinkar tre
gånger.
Registrera ID-koder
Däcktryckvarningssystemets ventil och
sändare är försedda med en unik ID-kod.
Vid byte av ventilen och sändaren i
däcktryckvarningssystemet behöver
ID-koden registreras på nytt. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
registrera ID-koden.
När däcken ska bytas
Däck ska bytas om:
• Slitagevarnaren syns på ett däck.
• Det finns skåror, sprickor eller andra
skador i däcken så djupa att
kordväven syns eller om det finns
utbuktningar som tyder på inre
skador.
• Däck som ofta blir punkterade eller
inte går att reparera på grund av
skadans storlek eller läge.
Om du är osäker ska du rådfråga en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
6.3 Arbeten du kan göra själv
377
6
Underhåll och skötsel

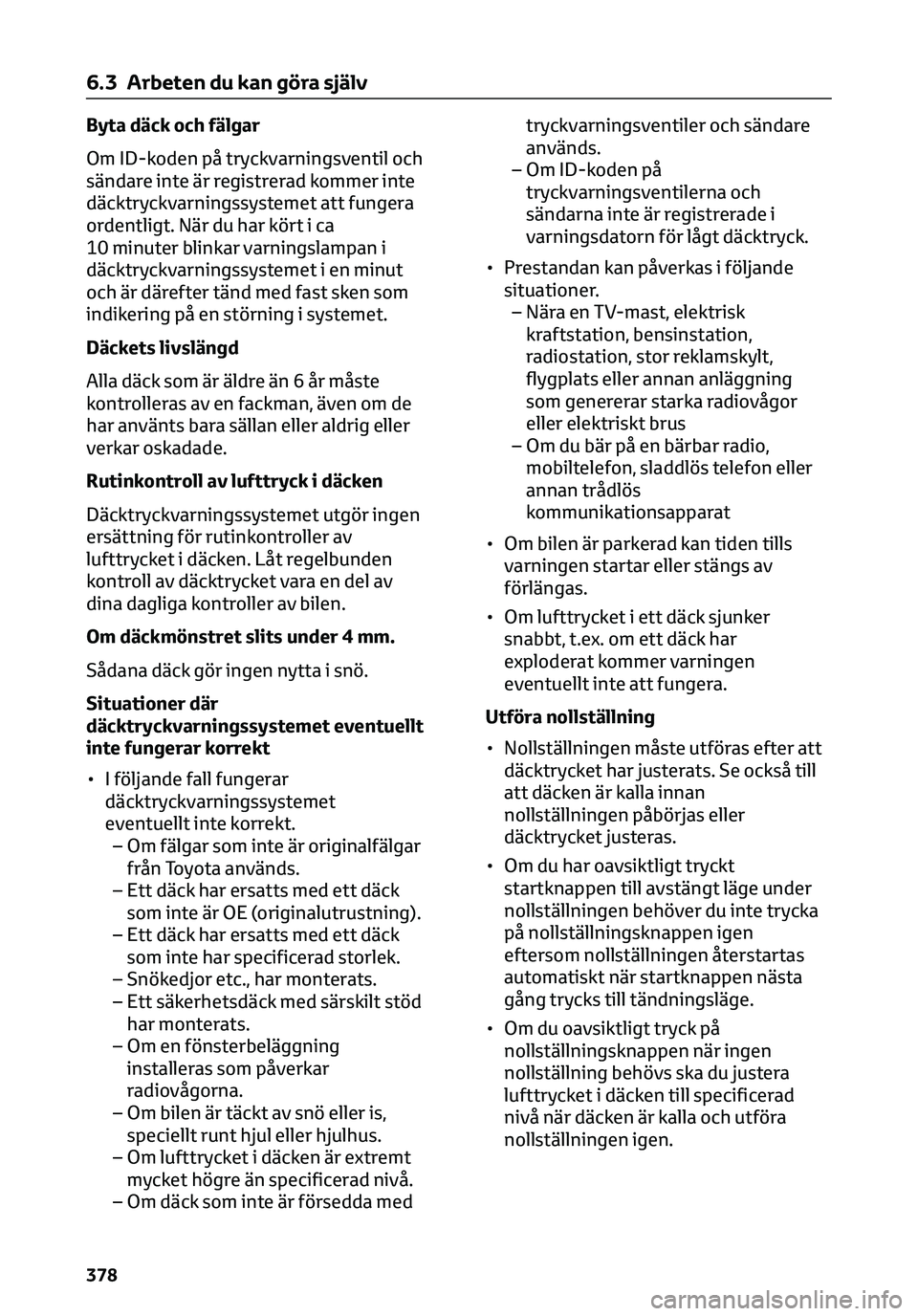

Byta däck och fälgar
Om ID-koden på tryckvarningsventil och
sändare inte är registrerad kommer inte
däcktryckvarningssystemet att fungera
ordentligt. När du har kört i ca
10 minuter blinkar varningslampan i
däcktryckvarningssystemet i en minut
och är därefter tänd med fast sken som
indikering på en störning i systemet.
Däckets livslängd
Alla däck som är äldre än 6 år måste
kontrolleras av en fackman, även om de
har använts bara sällan eller aldrig eller
verkar oskadade.
Rutinkontroll av lufttryck i däcken
Däcktryckvarningssystemet utgör ingen
ersättning för rutinkontroller av
lufttrycket i däcken. Låt regelbunden
kontroll av däcktrycket vara en del av
dina dagliga kontroller av bilen.
Om däckmönstret slits under 4 mm.
Sådana däck gör ingen nytta i snö.
Situationer där
däcktryckvarningssystemet eventuellt
inte fungerar korrekt
• I följande fall fungerar
däcktryckvarningssystemet
eventuellt inte korrekt.
– Om fälgar som inte är originalfälgar
från Toyota används.
– Ett däck har ersatts med ett däck
som inte är OE (originalutrustning).
– Ett däck har ersatts med ett däck
som inte har specificerad storlek.
– Snökedjor etc., har monterats.
– Ett säkerhetsdäck med särskilt stöd
har monterats.
– Om en fönsterbeläggning
installeras som påverkar
radiovågorna.
– Om bilen är täckt av snö eller is,
speciellt runt hjul eller hjulhus.
– Om lufttrycket i däcken är extremt
mycket högre än specificerad nivå.
– Om däck som inte är försedda medtryckvarningsventiler och sändare
används.
– Om ID-koden på
tryckvarningsventilerna och
sändarna inte är registrerade i
varningsdatorn för lågt däcktryck.
• Prestandan kan påverkas i följande
situationer.
– Nära en TV-mast, elektrisk
kraftstation, bensinstation,
radiostation, stor reklamskylt,
flygplats eller annan anläggning
som genererar starka radiovågor
eller elektriskt brus
– Om du bär på en bärbar radio,
mobiltelefon, sladdlös telefon eller
annan trådlös
kommunikationsapparat
• Om bilen är parkerad kan tiden tills
varningen startar eller stängs av
förlängas.
• Om lufttrycket i ett däck sjunker
snabbt, t.ex. om ett däck har
exploderat kommer varningen
eventuellt inte att fungera.
Utföra nollställning
• Nollställningen måste utföras efter att
däcktrycket har justerats. Se också till
att däcken är kalla innan
nollställningen påbörjas eller
däcktrycket justeras.
• Om du har oavsiktligt tryckt
startknappen till avstängt läge under
nollställningen behöver du inte trycka
på nollställningsknappen igen
eftersom nollställningen återstartas
automatiskt när startknappen nästa
gång trycks till tändningsläge.
• Om du oavsiktligt tryck på
nollställningsknappen när ingen
nollställning behövs ska du justera
lufttrycket i däcken till specificerad
nivå när däcken är kalla och utföra
nollställningen igen.
6.3 Arbeten du kan göra själv
378
