TOYOTA C-HR 2023 Bruksanvisningar (in Swedish)

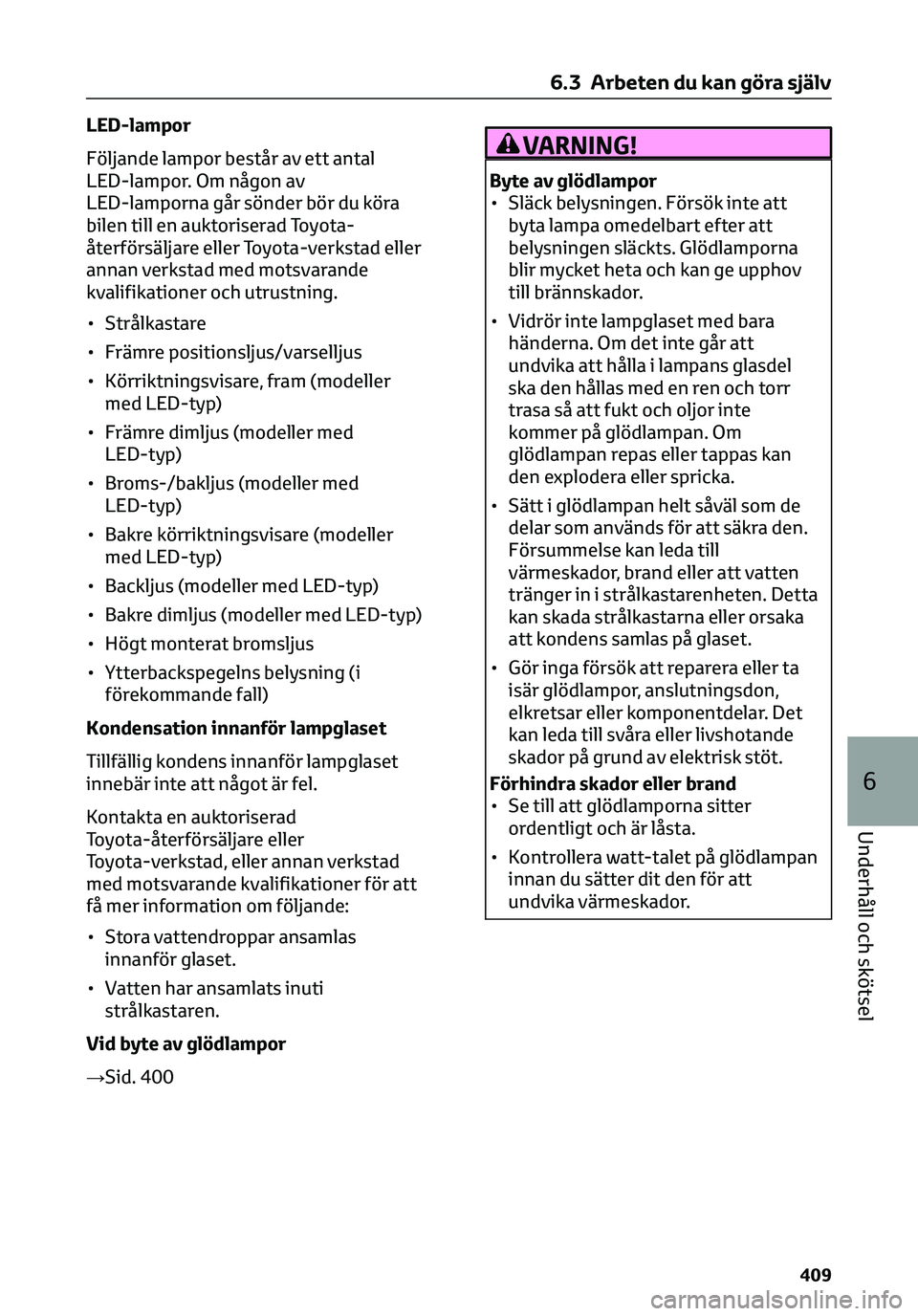

LED-lampor
Följande lampor består av ett antal
LED-lampor. Om någon av
LED-lamporna går sönder bör du köra
bilen till en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
• Strålkastare
• Främre positionsljus/varselljus
• Körriktningsvisare, fram (modeller
med LED-typ)
• Främre dimljus (modeller med
LED-typ)
• Broms-/bakljus (modeller med
LED-typ)
• Bakre körriktningsvisare (modeller
med LED-typ)
• Backljus (modeller med LED-typ)
• Bakre dimljus (modeller med LED-typ)
• Högt monterat bromsljus
• Ytterbackspegelns belysning (i
förekommande fall)
Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset
innebär inte att något är fel.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
få mer information om följande:
• Stora vattendroppar ansamlas
innanför glaset.
• Vatten har ansamlats inuti
strålkastaren.
Vid byte av glödlampor
→Sid. 400VARNING!
Byte av glödlampor
• Släck belysningen. Försök inte att
byta lampa omedelbart efter att
belysningen släckts. Glödlamporna
blir mycket heta och kan ge upphov
till brännskador.
• Vidrör inte lampglaset med bara
händerna. Om det inte går att
undvika att hålla i lampans glasdel
ska den hållas med en ren och torr
trasa så att fukt och oljor inte
kommer på glödlampan. Om
glödlampan repas eller tappas kan
den explodera eller spricka.
• Sätt i glödlampan helt såväl som de
delar som används för att säkra den.
Försummelse kan leda till
värmeskador, brand eller att vatten
tränger in i strålkastarenheten. Detta
kan skada strålkastarna eller orsaka
att kondens samlas på glaset.
• Gör inga försök att reparera eller ta
isär glödlampor, anslutningsdon,
elkretsar eller komponentdelar. Det
kan leda till svåra eller livshotande
skador på grund av elektrisk stöt.
Förhindra skador eller brand
• Se till att glödlamporna sitter
ordentligt och är låsta.
• Kontrollera watt-talet på glödlampan
innan du sätter dit den för att
undvika värmeskador.
6.3 Arbeten du kan göra själv
409
6
Underhåll och skötsel

6.3 Arbeten du kan göra själv

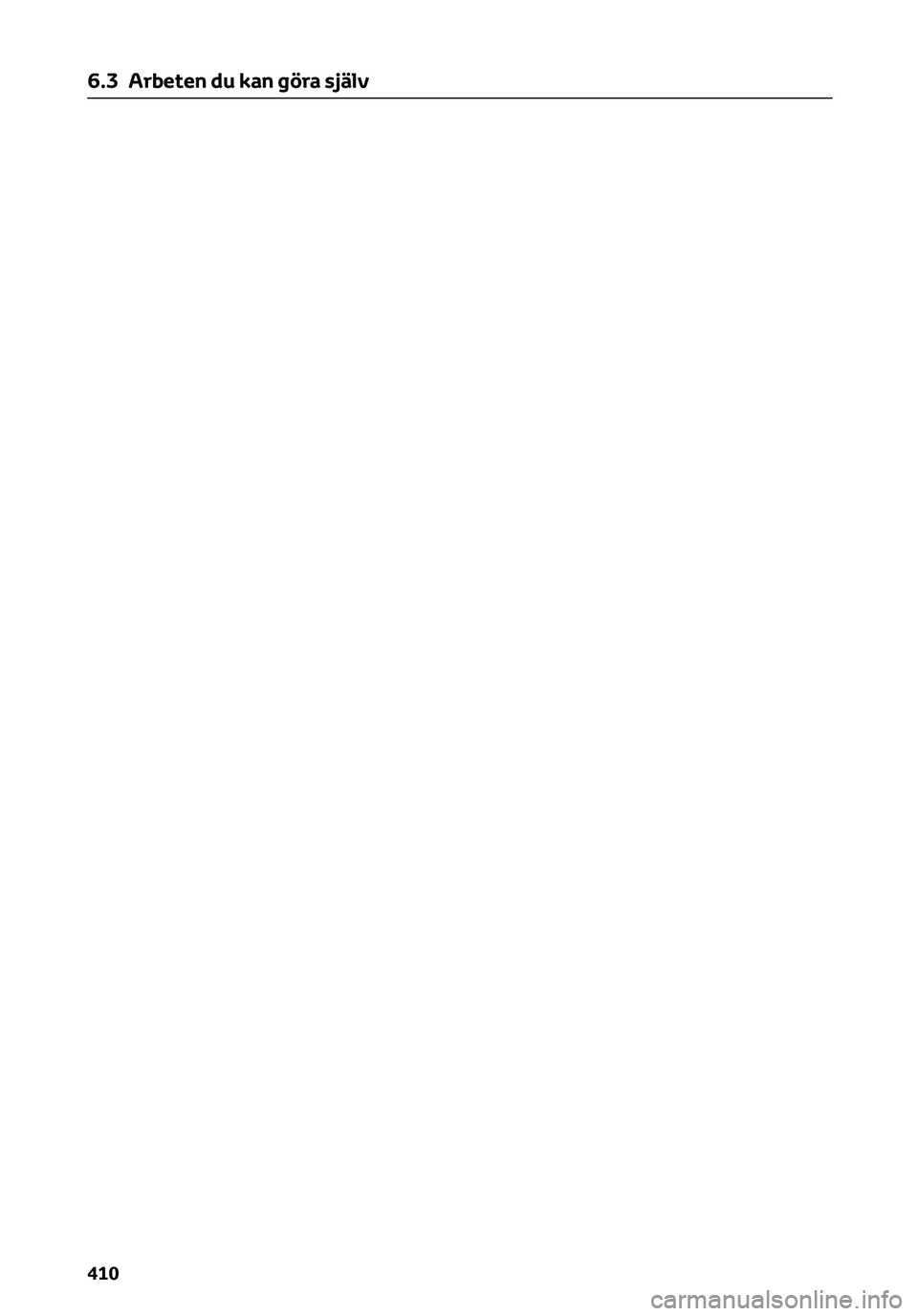

410

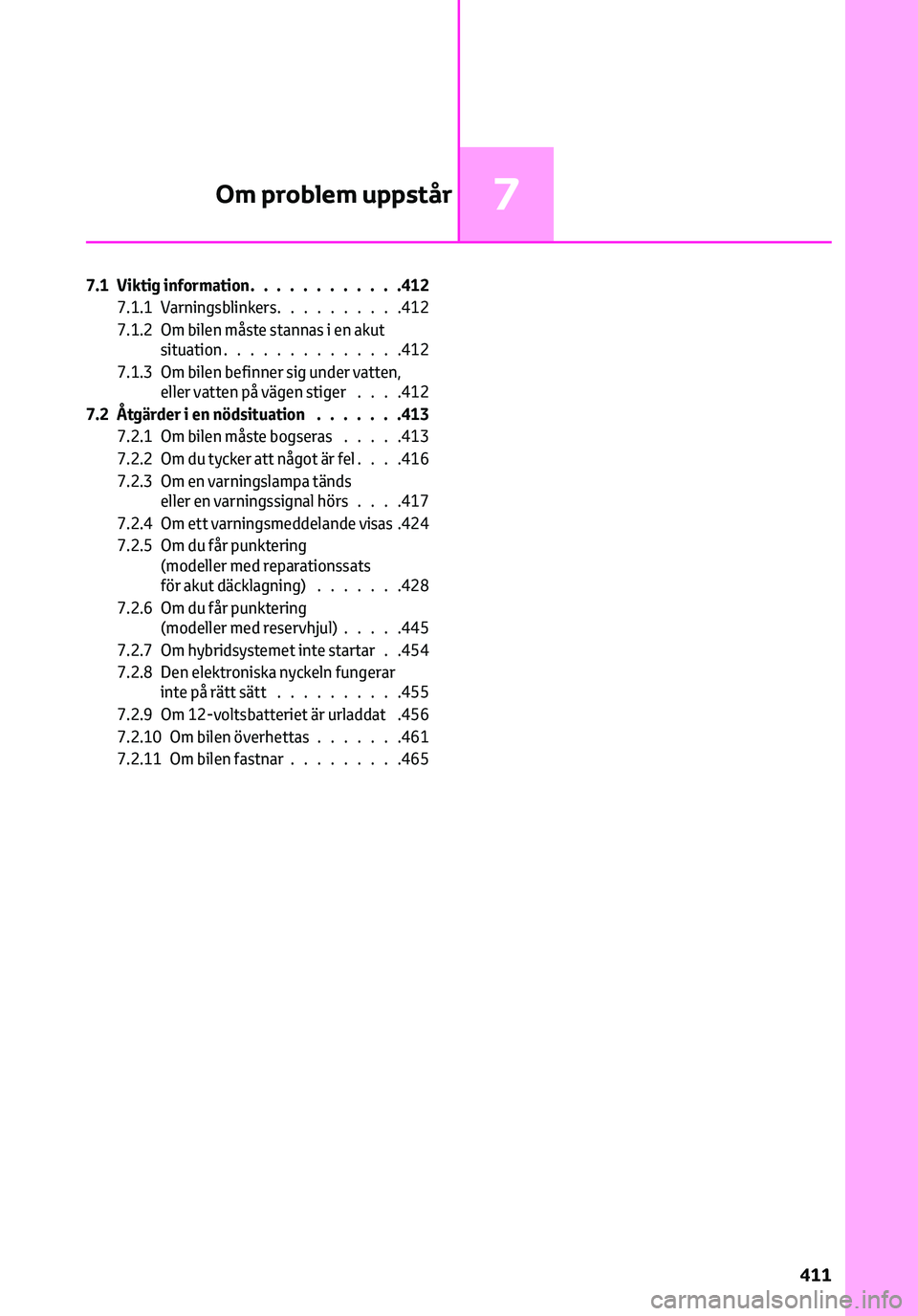

7.1 Viktig information............412
7.1.1 Varningsblinkers..........412
7.1.2 Om bilen måste stannas i en akut
situation..............412
7.1.3 Om bilen befinner sig under vatten,
eller vatten på vägen stiger. . . .412
7.2 Åtgärder i en nödsituation.......413
7.2.1 Om bilen måste bogseras.....413
7.2.2 Om du tycker att något är fel. . . .416
7.2.3 Om en varningslampa tänds
eller en varningssignal hörs. . . .417
7.2.4 Om ett varningsmeddelande visas .424
7.2.5 Om du får punktering
(modeller med reparationssats
för akut däcklagning).......428
7.2.6 Om du får punktering
(modeller med reservhjul).....445
7.2.7 Om hybridsystemet inte startar . .454
7.2.8 Den elektroniska nyckeln fungerar
inte på rätt sätt..........455
7.2.9 Om 12-voltsbatteriet är urladdat .456
7.2.10 Om bilen överhettas.......461
7.2.11 Om bilen fastnar.........465
Om problem uppstår7
411

7.1 Viktig information
7.1.1 Varningsblinkers
Varningsblinkers används till att varna
andra bilister om bilen måste stanna på
vägen på grund av motorfel eller annat
problem.
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
Varningsblinkers
Om varningsblinkers används en längre
tid medan hybridsystemet inte är igång
(medan "READY"-indikatorn inte är tänd)
kan 12-voltsbatteriet laddas ur.
7.1.2 Om bilen måste stannas i en
akut situation
Endast i en akut situation, som när det
blir omöjligt att få stopp på bilen på
normalt sätt, får du använda följande
metod för att stanna bilen:
1. Ansätt bromspedalen stadigt med båda
fötter och trampa ner ordentligt.
Pumpa inte på bromspedalen upprepade
gånger eftersom då behövs ytterligare
kraft att sakta ner bilen.
2. För växelspaken till läge N.
Om växelspaken flyttas till N
3. Stanna bilen på en säker plats vid
vägen när du saktat ner.
4. Stäng av hybridsystemet.Om växelspaken inte kan flyttas till N
3. Fortsätt att trampa ner bromspedalen
med båda fötterna för att minska
körhastigheten så mycket som möjligt.
4. För att stänga av hybridsystemet, håll
startknappen intryckt i minst 2 sekunder i
följd, eller tryck snabbt på den minst
3 gånger i följd.
5. Stanna bilen på en säker plats på
vägen.
VARNING!
Om hybridsystemet måste stängas av
under körning
Servostyrningen försvinner vilket gör
att ratten blir trögare att vrida. Sakta
ned så mycket det går innan du stänger
av hybridsystemet.
7.1.3 Om bilen befinner sig under
vatten, eller vatten på vägen
stiger
Den här bilen är inte avsedd att köras på
översvämmade vägar. Kör inte på vägar
som kan ligga under vatten, eller i
vatten som stiger. Det är farligt att
stanna kvar i bilen om det kan förväntas
att bilen översvämmas eller börja glida.
Behåll lugnet och utför följande.
• Om dörren kan öppnas ska du öppna
dörren och lämna bilen.
• Om dörren inte kan öppnas ska du
öppna fönsterrutan med
fönsterhissknappen och ta dig ut från
bilen genom fönstret.
7.1 Viktig information
412

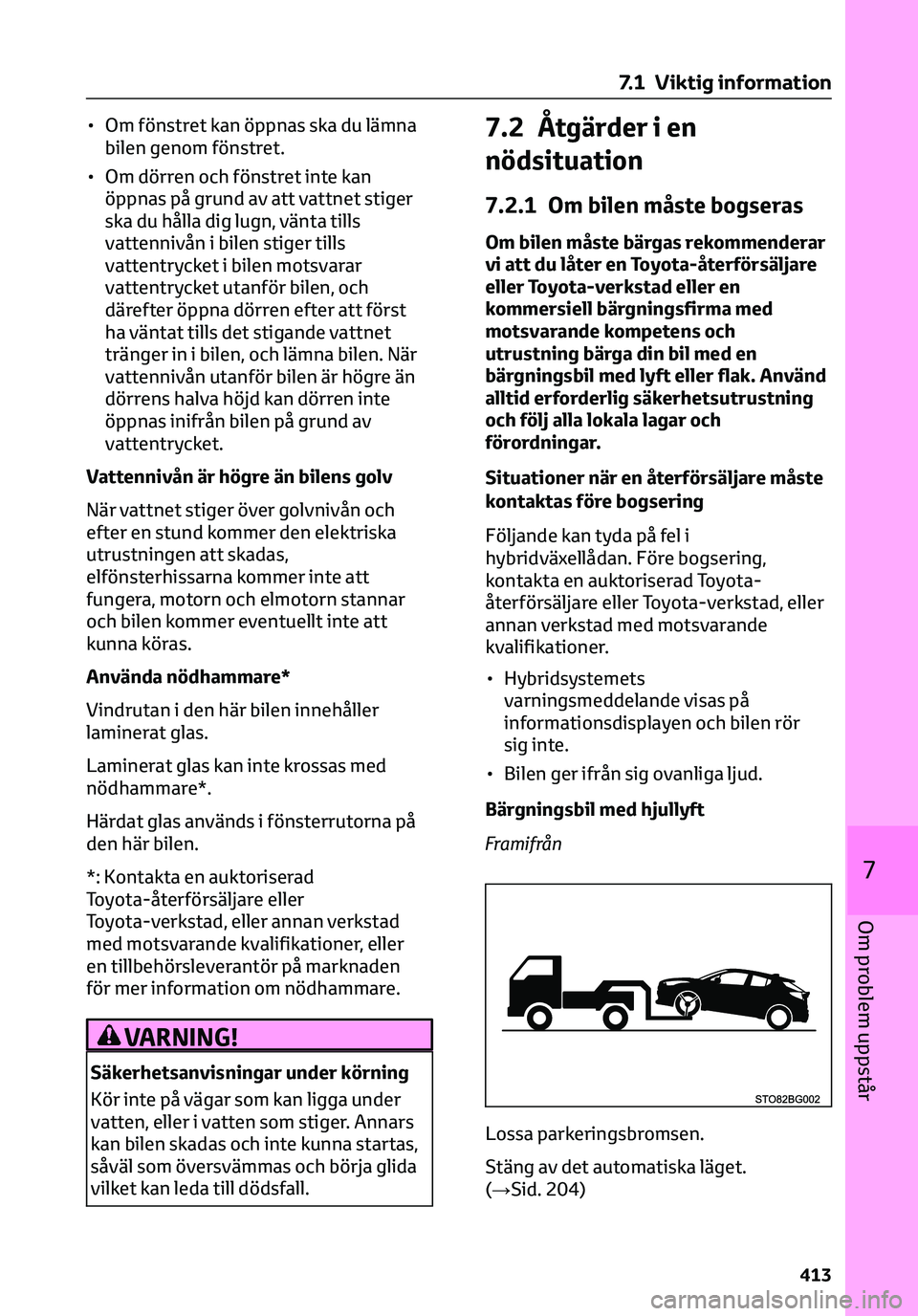

• Om fönstret kan öppnas ska du lämna
bilen genom fönstret.
• Om dörren och fönstret inte kan
öppnas på grund av att vattnet stiger
ska du hålla dig lugn, vänta tills
vattennivån i bilen stiger tills
vattentrycket i bilen motsvarar
vattentrycket utanför bilen, och
därefter öppna dörren efter att först
ha väntat tills det stigande vattnet
tränger in i bilen, och lämna bilen. När
vattennivån utanför bilen är högre än
dörrens halva höjd kan dörren inte
öppnas inifrån bilen på grund av
vattentrycket.
Vattennivån är högre än bilens golv
När vattnet stiger över golvnivån och
efter en stund kommer den elektriska
utrustningen att skadas,
elfönsterhissarna kommer inte att
fungera, motorn och elmotorn stannar
och bilen kommer eventuellt inte att
kunna köras.
Använda nödhammare*
Vindrutan i den här bilen innehåller
laminerat glas.
Laminerat glas kan inte krossas med
nödhammare*.
Härdat glas används i fönsterrutorna på
den här bilen.
*: Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer, eller
en tillbehörsleverantör på marknaden
för mer information om nödhammare.
VARNING!
Säkerhetsanvisningar under körning
Kör inte på vägar som kan ligga under
vatten, eller i vatten som stiger. Annars
kan bilen skadas och inte kunna startas,
såväl som översvämmas och börja glida
vilket kan leda till dödsfall.
7.2 Åtgärder i en
nödsituation
7.2.1 Om bilen måste bogseras
Om bilen måste bärgas rekommenderar
vi att du låter en Toyota-återförsäljare
eller Toyota-verkstad eller en
kommersiell bärgningsfirma med
motsvarande kompetens och
utrustning bärga din bil med en
bärgningsbil med lyft eller flak. Använd
alltid erforderlig säkerhetsutrustning
och följ alla lokala lagar och
förordningar.
Situationer när en återförsäljare måste
kontaktas före bogsering
Följande kan tyda på fel i
hybridväxellådan. Före bogsering,
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
• Hybridsystemets
varningsmeddelande visas på
informationsdisplayen och bilen rör
sig inte.
• Bilen ger ifrån sig ovanliga ljud.
Bärgningsbil med hjullyft
Framifrån
Lossa parkeringsbromsen.
Stäng av det automatiska läget.
(→Sid. 204)
7.1 Viktig information
413
7
Om problem uppstår

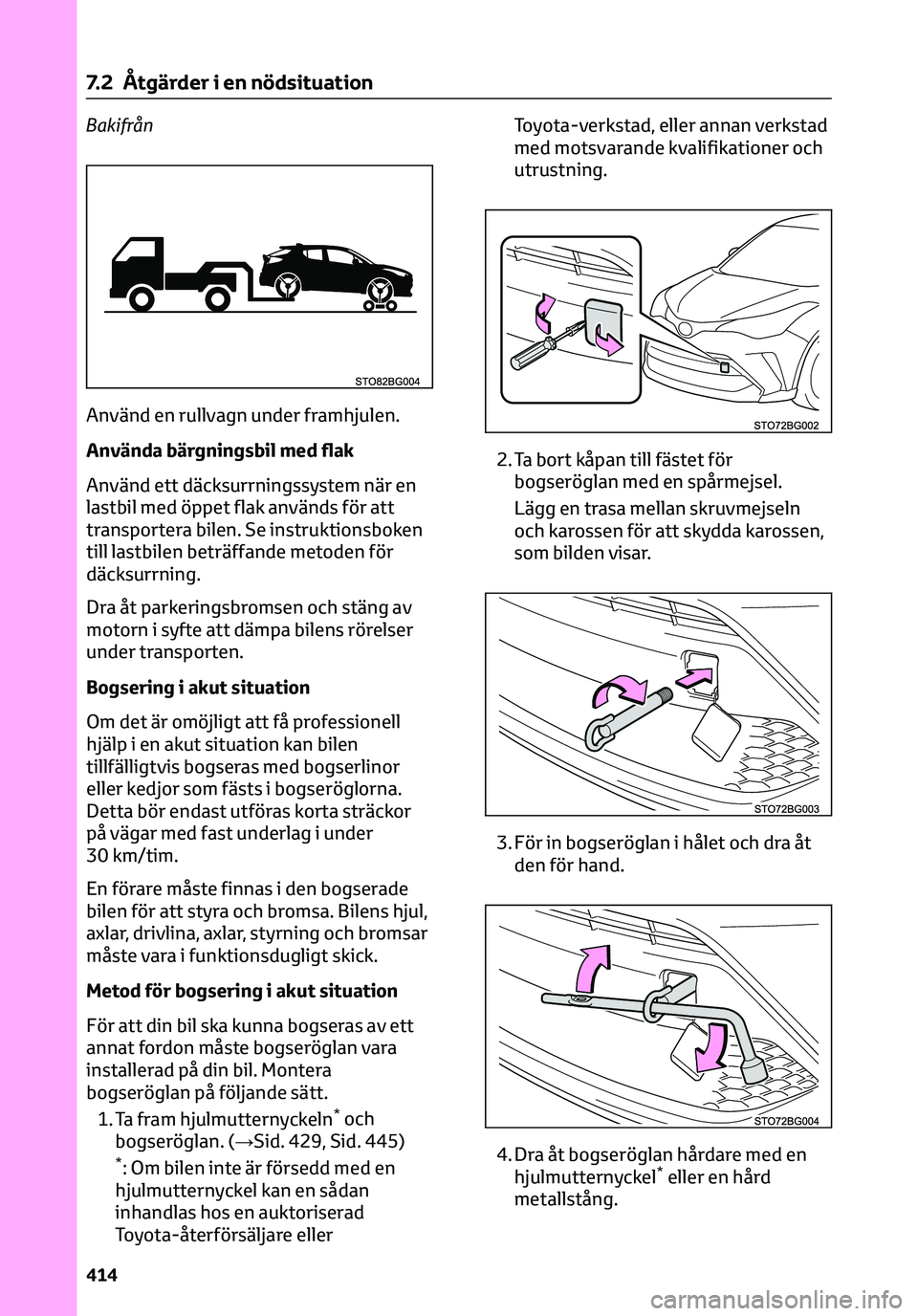

Bakifrån
Använd en rullvagn under framhjulen.
Använda bärgningsbil med flak
Använd ett däcksurrningssystem när en
lastbil med öppet flak används för att
transportera bilen. Se instruktionsboken
till lastbilen beträffande metoden för
däcksurrning.
Dra åt parkeringsbromsen och stäng av
motorn i syfte att dämpa bilens rörelser
under transporten.
Bogsering i akut situation
Om det är omöjligt att få professionell
hjälp i en akut situation kan bilen
tillfälligtvis bogseras med bogserlinor
eller kedjor som fästs i bogseröglorna.
Detta bör endast utföras korta sträckor
på vägar med fast underlag i under
30 km/tim.
En förare måste finnas i den bogserade
bilen för att styra och bromsa. Bilens hjul,
axlar, drivlina, axlar, styrning och bromsar
måste vara i funktionsdugligt skick.
Metod för bogsering i akut situation
För att din bil ska kunna bogseras av ett
annat fordon måste bogseröglan vara
installerad på din bil. Montera
bogseröglan på följande sätt.
1. Ta fram hjulmutternyckeln
*och
bogseröglan. (→Sid. 429, Sid. 445)
*: Om bilen inte är försedd med en
hjulmutternyckel kan en sådan
inhandlas hos en auktoriserad
Toyota-återförsäljare ellerToyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
2. Ta bort kåpan till fästet för
bogseröglan med en spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karossen,
som bilden visar.
3. För in bogseröglan i hålet och dra åt
den för hand.
4. Dra åt bogseröglan hårdare med en
hjulmutternyckel*eller en hård
metallstång.
7.2 Åtgärder i en nödsituation
414

*: Om bilen inte är försedd med en
hjulmutternyckel kan en sådan
inhandlas hos en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.

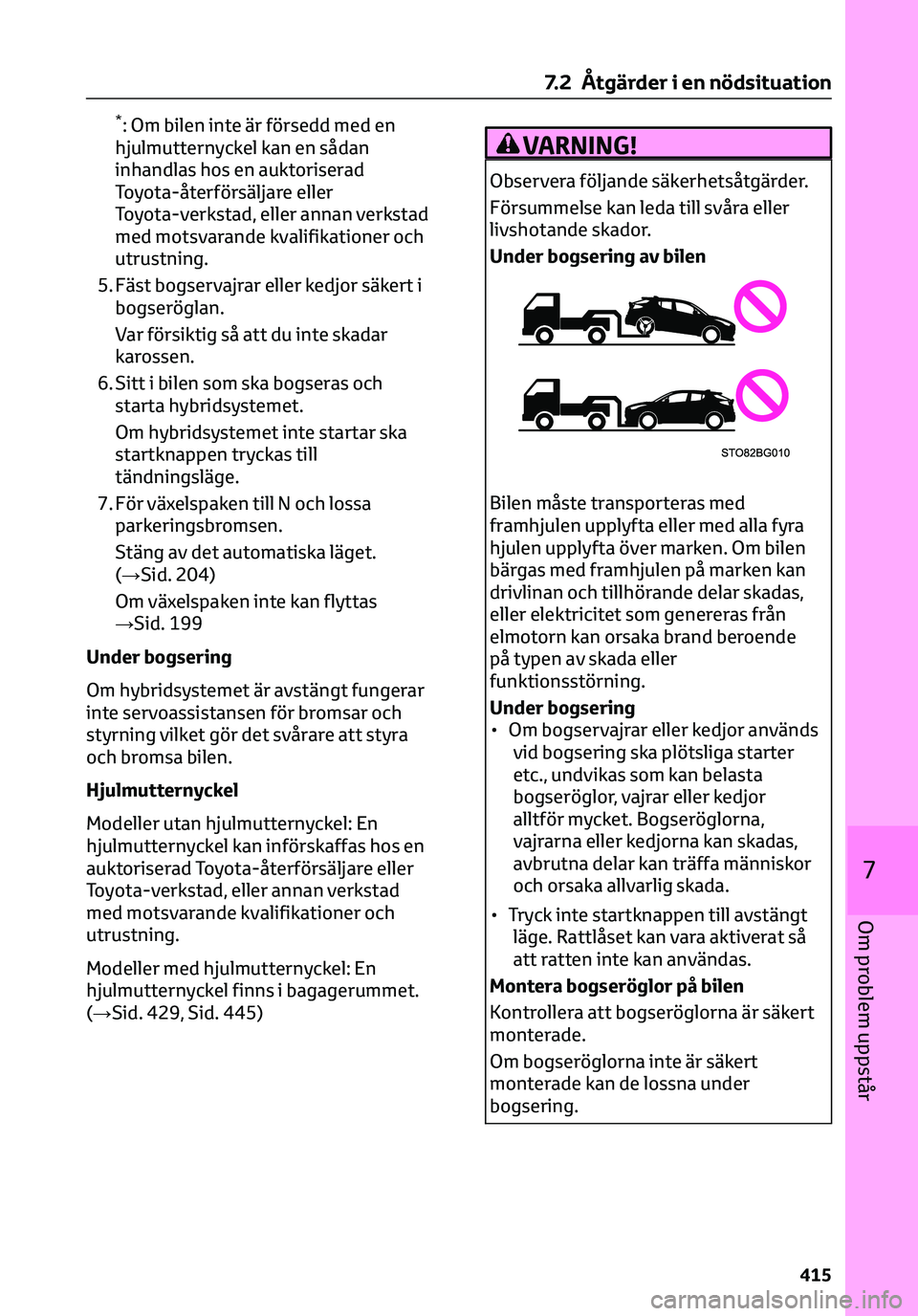

5. Fäst bogservajrar eller kedjor säkert i
bogseröglan.
Var försiktig så att du inte skadar
karossen.
6. Sitt i bilen som ska bogseras och
starta hybridsystemet.
Om hybridsystemet inte startar ska
startknappen tryckas till
tändningsläge.
7. För växelspaken till N och lossa
parkeringsbromsen.
Stäng av det automatiska läget.
(→Sid. 204)
Om växelspaken inte kan flyttas
→Sid. 199
Under bogsering
Om hybridsystemet är avstängt fungerar
inte servoassistansen för bromsar och
styrning vilket gör det svårare att styra
och bromsa bilen.
Hjulmutternyckel
Modeller utan hjulmutternyckel: En
hjulmutternyckel kan införskaffas hos en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Modeller med hjulmutternyckel: En
hjulmutternyckel finns i bagagerummet.
(→Sid. 429, Sid. 445)VARNING!
Observera följande säkerhetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
Under bogsering av bilen
Bilen måste transporteras med
framhjulen upplyfta eller med alla fyra
hjulen upplyfta över marken. Om bilen
bärgas med framhjulen på marken kan
drivlinan och tillhörande delar skadas,
eller elektricitet som genereras från
elmotorn kan orsaka brand beroende
på typen av skada eller
funktionsstörning.
Under bogsering
• Om bogservajrar eller kedjor används
vid bogsering ska plötsliga starter
etc., undvikas som kan belasta
bogseröglor, vajrar eller kedjor
alltför mycket. Bogseröglorna,
vajrarna eller kedjorna kan skadas,
avbrutna delar kan träffa människor
och orsaka allvarlig skada.
• Tryck inte startknappen till avstängt
läge. Rattlåset kan vara aktiverat så
att ratten inte kan användas.
Montera bogseröglor på bilen
Kontrollera att bogseröglorna är säkert
monterade.
Om bogseröglorna inte är säkert
monterade kan de lossna under
bogsering.
7.2 Åtgärder i en nödsituation
415
7
Om problem uppstår

OBSERVERA
Bogsering hängande i kedja
Bogsera inte bilen hängande i en vajer
eller kedja. Det kan skada karossen.
Undvik skador på bilen när den bärgas
av en bärgningsbil med hjullyft
• Bogsera inte bilen bakifrån när
startknappen är tryckt till avstängt
läge. Rattlåset är inte tillräckligt
starkt för att hålla framhjulen raka.
• När bilen lyfts, se till att motsatt ände
av bilen har tillräcklig frigång till
marken för bärgning. Utan tillräckligt
avstånd under bilen kan den skadas
under bogsering.
Undvik skador på bilen när den bärgas
av en bärgningsbil hängande i kedja
Bärga inte bilen hängande i en vajer eller
kedja, varken framifrån eller bakifrån.
Undvik skador på bilen vid bogsering i
en akut situation
Fäst inte vajrar eller kedjor på
hjulupphängningens delar
7.2.2 Om du tycker att något är
fel
Om du noterar något av följande
symptom är din bil antagligen i behov
av justering eller reparation. Kontakta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Synliga symptom
• Läckage under bilen (Vattendropp
från luftkonditioneringen efter
körning är dock normalt.)
• Däcken är platta eller ojämnt slitna
• Kylarvätskans temperatur ligger
konstant över normalt värde
Hörbara symptom
• Förändringar i avgasljudet
• Däcken tjuter onormalt vid körning i
kurvor
• Konstiga ljud från hjulupphängningen
• Knackning eller annat ljud från
hybridsystemet
Driftsmässiga symptom
• Motorn misständer, går ojämnt eller
knackar
• Märkbart minskad kraft
• Bilen drar märkbart åt ena hållet vid
bromsning
• Bilen drar åt ena hållet vid körning på
plant underlag
• Minskad bromsverkan, svampig
känsla, pedalen går nästan ned till
golvet
7.2 Åtgärder i en nödsituation
416

7.2.3 Om en varningslampa tänds eller en varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna tänds eller blinkar. Om
en lampa tänds eller blinkar, och därefter slocknar, betyder det nödvändigtvis inte att
ett fel uppstått i systemet. Om detta fortsätter ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Varningslampor och varningssummer
Varningslampa Varningslampa/Detaljer/Åtgärder
(Röd)Bromssystem, varningslampa (varningssummer)
Indikerar att:
■Låg bromsvätskenivå; eller
■Fel på det elektroniskt styrda bromssystemet
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer.
Det kan vara farligt att fortsätta köra.
*1
LÃ¥gt oljetryck, varningslampa (varningssummer)
Indikerar onormalt motoroljetryck
Varningslampan kan tändas om motoroljans tryck är för lågt.
En summerton hörs också.
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer.
Det kan vara farligt att fortsätta köra.
*1Laddningssystem, varningslampa
Indikerar funktionsstörning i bilens laddningssystem
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer.
Indikeringslampa för funktionsstörning (varningssummer)
Indikerar funktionsstörning i:
â– Hybridsystemet;
â– Det elektroniska motorstyrningssystemet; eller
■Det elektroniska gasspjället.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen.
SRS, varningslampa
Indikerar funktionsstörning i:
â– Krockkuddesystemet; eller
■Bältessträckarsystemet.
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
7.2 Åtgärder i en nödsituation
417
7
Om problem uppstår

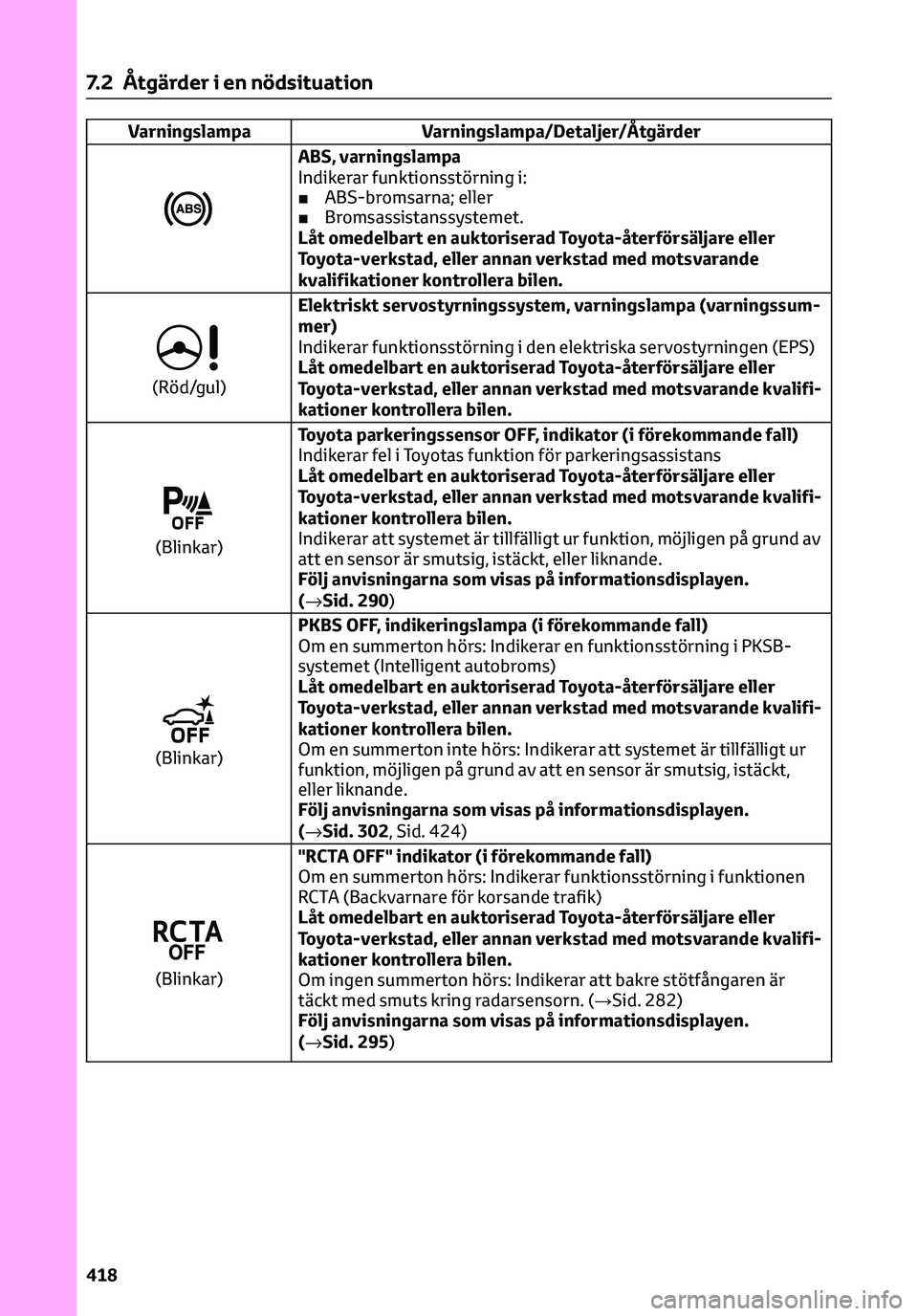

Varningslampa Varningslampa/Detaljer/Åtgärder
ABS, varningslampa
Indikerar funktionsstörning i:
â– ABS-bromsarna; eller
â– Bromsassistanssystemet.
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
(Röd/gul)Elektriskt servostyrningssystem, varningslampa (varningssum-
mer)
Indikerar funktionsstörning i den elektriska servostyrningen (EPS)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer kontrollera bilen.
(Blinkar)Toyota parkeringssensor OFF, indikator (i förekommande fall)
Indikerar fel i Toyotas funktion för parkeringsassistans
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer kontrollera bilen.
Indikerar att systemet är tillfälligt ur funktion, möjligen på grund av
att en sensor är smutsig, istäckt, eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 290)
(Blinkar)PKBS OFF, indikeringslampa (i förekommande fall)
Om en summerton hörs: Indikerar en funktionsstörning i PKSB-
systemet (Intelligent autobroms)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer kontrollera bilen.
Om en summerton inte hörs: Indikerar att systemet är tillfälligt ur
funktion, möjligen på grund av att en sensor är smutsig, istäckt,
eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 302, Sid. 424)
(Blinkar)"RCTA OFF" indikator (i förekommande fall)
Om en summerton hörs: Indikerar funktionsstörning i funktionen
RCTA (Backvarnare för korsande trafik)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer kontrollera bilen.
Om ingen summerton hörs: Indikerar att bakre stötfångaren är
täckt med smuts kring radarsensorn. (→Sid. 282)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 295)
7.2 Åtgärder i en nödsituation
418
