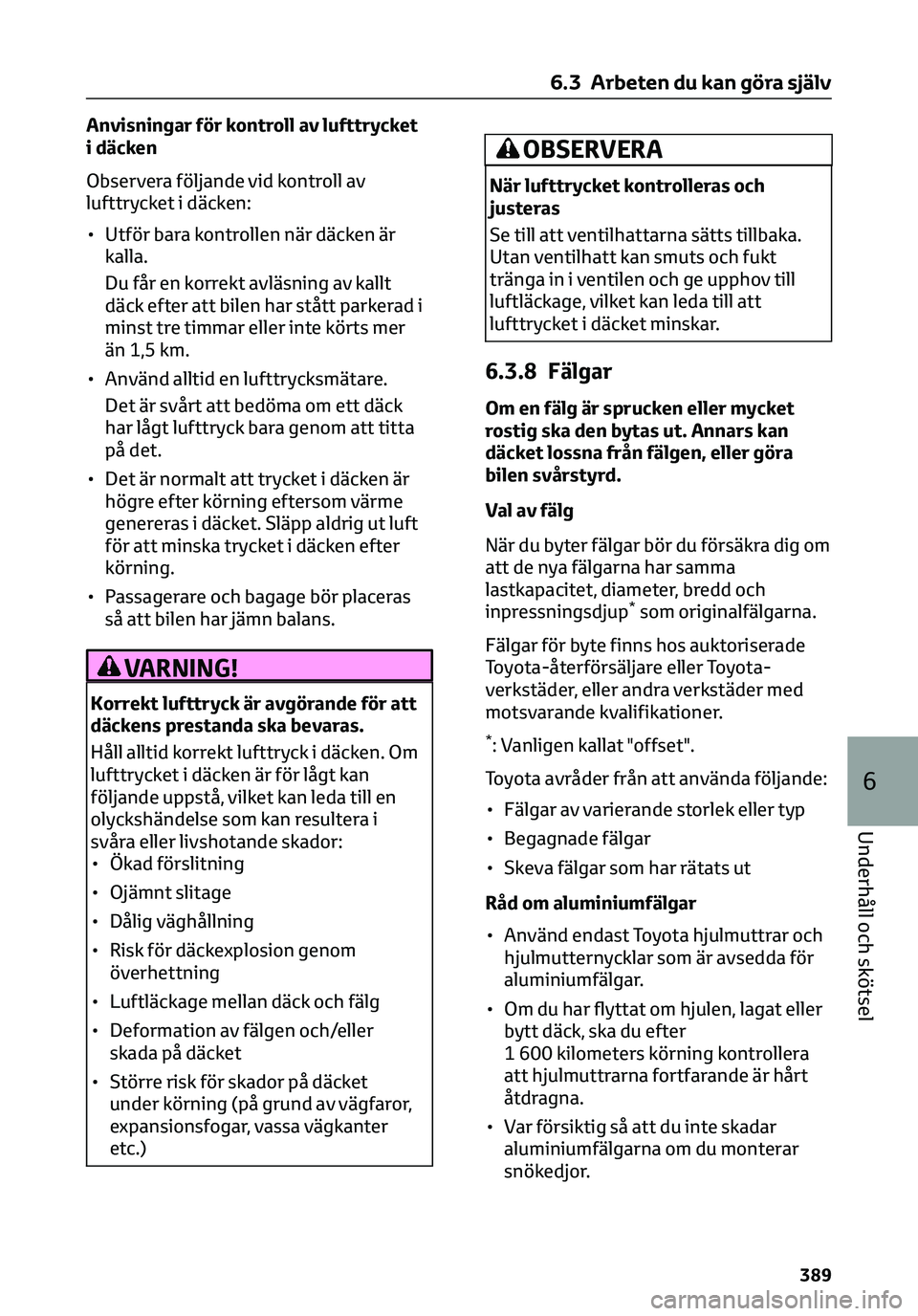

Anvisningar för kontroll av lufttrycket
i däcken
Observera följande vid kontroll av
lufttrycket i däcken:
• Utför bara kontrollen när däcken är
kalla.
Du får en korrekt avläsning av kallt
däck efter att bilen har stått parkerad i
minst tre timmar eller inte körts mer
än 1,5 km.
• Använd alltid en lufttrycksmätare.
Det är svårt att bedöma om ett däck
har lågt lufttryck bara genom att titta
på det.
• Det är normalt att trycket i däcken är
högre efter körning eftersom värme
genereras i däcket. Släpp aldrig ut luft
för att minska trycket i däcken efter
körning.
• Passagerare och bagage bör placeras
så att bilen har jämn balans.
VARNING!
Korrekt lufttryck är avgörande för att
däckens prestanda ska bevaras.
Håll alltid korrekt lufttryck i däcken. Om
lufttrycket i däcken är för lågt kan
följande uppstå, vilket kan leda till en
olyckshändelse som kan resultera i
svåra eller livshotande skador:
• Ökad förslitning
• Ojämnt slitage
• Dålig väghållning
• Risk för däckexplosion genom
överhettning
• Luftläckage mellan däck och fälg
• Deformation av fälgen och/eller
skada på däcket
• Större risk för skador på däcket
under körning (på grund av vägfaror,
expansionsfogar, vassa vägkanter
etc.)
OBSERVERA
När lufttrycket kontrolleras och
justeras
Se till att ventilhattarna sätts tillbaka.
Utan ventilhatt kan smuts och fukt
tränga in i ventilen och ge upphov till
luftläckage, vilket kan leda till att
lufttrycket i däcket minskar.
6.3.8 Fälgar
Om en fälg är sprucken eller mycket
rostig ska den bytas ut. Annars kan
däcket lossna från fälgen, eller göra
bilen svårstyrd.
Val av fälg
När du byter fälgar bör du försäkra dig om
att de nya fälgarna har samma
lastkapacitet, diameter, bredd och
inpressningsdjup
*som originalfälgarna.
Fälgar för byte finns hos auktoriserade
Toyota-återförsäljare eller Toyota-
verkstäder, eller andra verkstäder med
motsvarande kvalifikationer.
*: Vanligen kallat "offset".
Toyota avråder från att använda följande:
• Fälgar av varierande storlek eller typ
• Begagnade fälgar
• Skeva fälgar som har rätats ut
Råd om aluminiumfälgar
• Använd endast Toyota hjulmuttrar och
hjulmutternycklar som är avsedda för
aluminiumfälgar.
• Om du har flyttat om hjulen, lagat eller
bytt däck, ska du efter
1 600 kilometers körning kontrollera
att hjulmuttrarna fortfarande är hårt
åtdragna.
• Var försiktig så att du inte skadar
aluminiumfälgarna om du monterar
snökedjor.
6.3 Arbeten du kan göra själv
389
6
Underhåll och skötsel

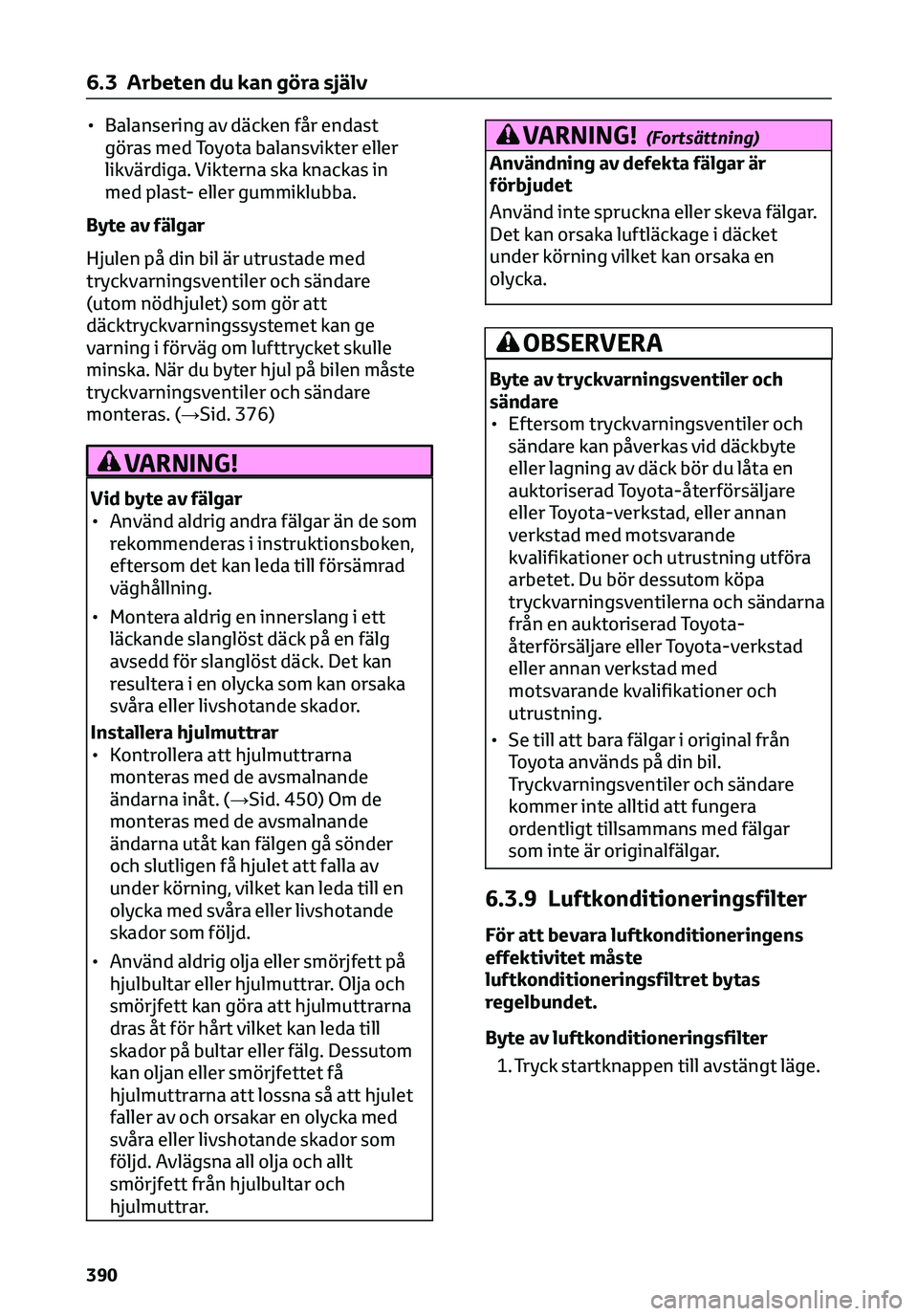

• Balansering av däcken får endast
göras med Toyota balansvikter eller
likvärdiga. Vikterna ska knackas in
med plast- eller gummiklubba.
Byte av fälgar
Hjulen på din bil är utrustade med
tryckvarningsventiler och sändare
(utom nödhjulet) som gör att
däcktryckvarningssystemet kan ge
varning i förväg om lufttrycket skulle
minska. När du byter hjul på bilen måste
tryckvarningsventiler och sändare
monteras. (→Sid. 376)
VARNING!
Vid byte av fälgar
• Använd aldrig andra fälgar än de som
rekommenderas i instruktionsboken,
eftersom det kan leda till försämrad
väghållning.
• Montera aldrig en innerslang i ett
läckande slanglöst däck på en fälg
avsedd för slanglöst däck. Det kan
resultera i en olycka som kan orsaka
svåra eller livshotande skador.
Installera hjulmuttrar
• Kontrollera att hjulmuttrarna
monteras med de avsmalnande
ändarna inåt. (→Sid. 450) Om de
monteras med de avsmalnande
ändarna utåt kan fälgen gå sönder
och slutligen få hjulet att falla av
under körning, vilket kan leda till en
olycka med svåra eller livshotande
skador som följd.
• Använd aldrig olja eller smörjfett på
hjulbultar eller hjulmuttrar. Olja och
smörjfett kan göra att hjulmuttrarna
dras åt för hårt vilket kan leda till
skador på bultar eller fälg. Dessutom
kan oljan eller smörjfettet få
hjulmuttrarna att lossna så att hjulet
faller av och orsakar en olycka med
svåra eller livshotande skador som
följd. Avlägsna all olja och allt
smörjfett från hjulbultar och
hjulmuttrar.
VARNING!(Fortsättning)
Användning av defekta fälgar är
förbjudet
Använd inte spruckna eller skeva fälgar.
Det kan orsaka luftläckage i däcket
under körning vilket kan orsaka en
olycka.
OBSERVERA
Byte av tryckvarningsventiler och
sändare
• Eftersom tryckvarningsventiler och
sändare kan påverkas vid däckbyte
eller lagning av däck bör du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning utföra
arbetet. Du bör dessutom köpa
tryckvarningsventilerna och sändarna
från en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
• Se till att bara fälgar i original från
Toyota används på din bil.
Tryckvarningsventiler och sändare
kommer inte alltid att fungera
ordentligt tillsammans med fälgar
som inte är originalfälgar.
6.3.9 Luftkonditioneringsfilter
För att bevara luftkonditioneringens
effektivitet måste
luftkonditioneringsfiltret bytas
regelbundet.
Byte av luftkonditioneringsfilter
1. Tryck startknappen till avstängt läge.
6.3 Arbeten du kan göra själv
390

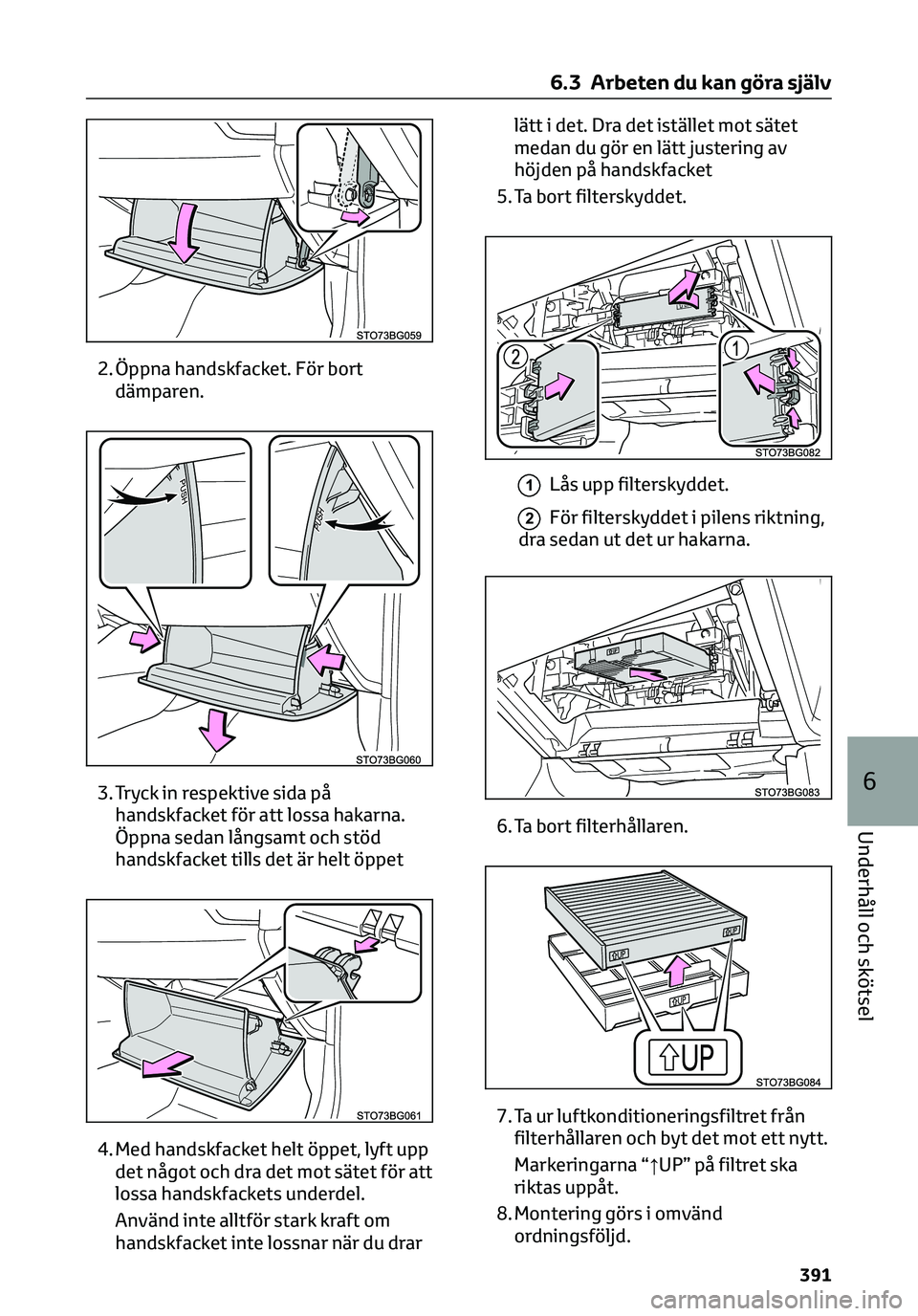

2. Öppna handskfacket. För bort
dämparen.
3. Tryck in respektive sida på
handskfacket för att lossa hakarna.
Öppna sedan långsamt och stöd
handskfacket tills det är helt öppet
4. Med handskfacket helt öppet, lyft upp
det något och dra det mot sätet för att
lossa handskfackets underdel.
Använd inte alltför stark kraft om
handskfacket inte lossnar när du drarlätt i det. Dra det istället mot sätet
medan du gör en lätt justering av
höjden på handskfacket
5. Ta bort filterskyddet.
1Lås upp filterskyddet.
2För filterskyddet i pilens riktning,
dra sedan ut det ur hakarna.
6. Ta bort filterhållaren.
7. Ta ur luftkonditioneringsfiltret från
filterhållaren och byt det mot ett nytt.
Markeringarna “↑UP” på filtret ska
riktas uppåt.
8. Montering görs i omvänd
ordningsföljd.
6.3 Arbeten du kan göra själv
391
6
Underhåll och skötsel

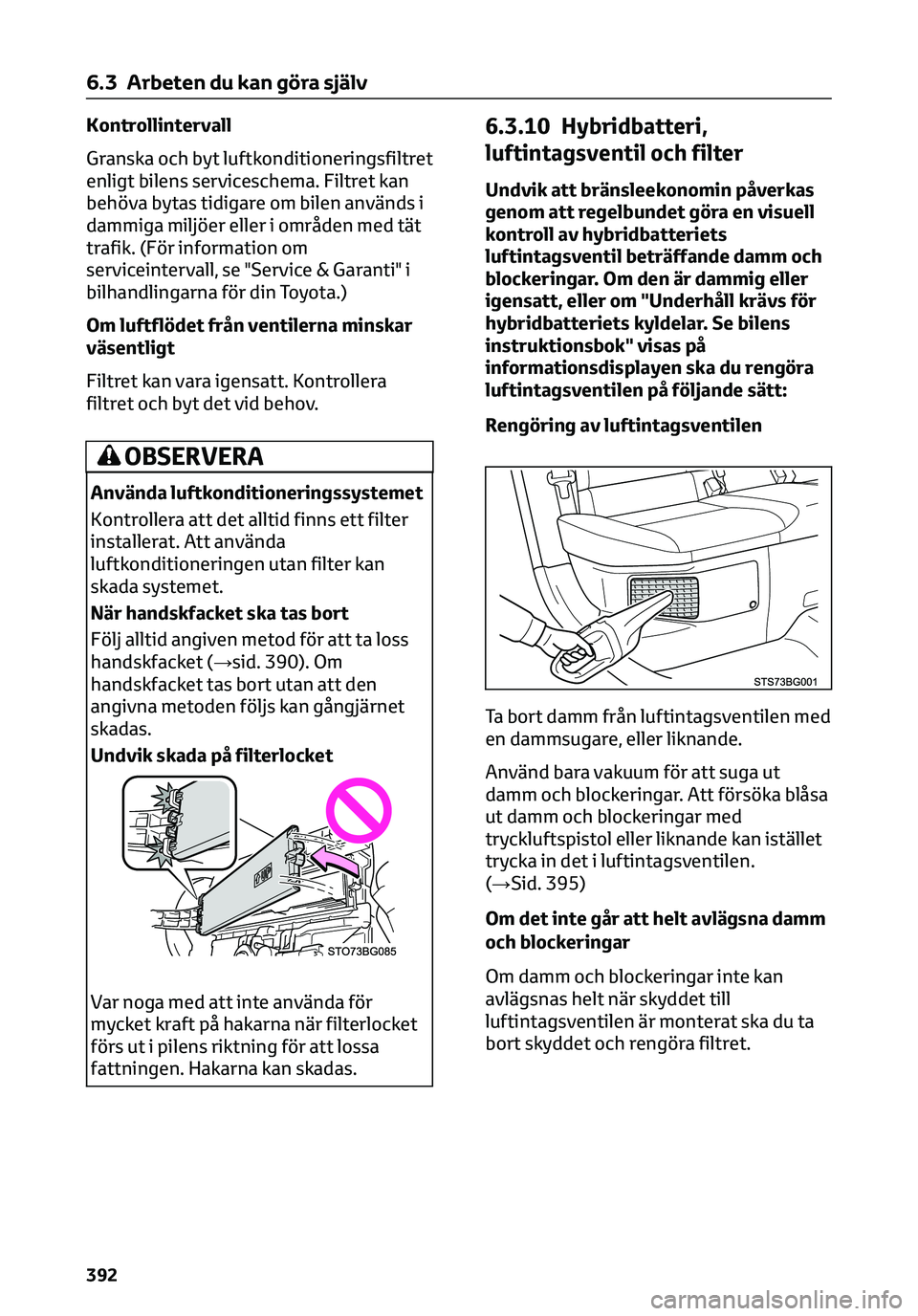

Kontrollintervall
Granska och byt luftkonditioneringsfiltret
enligt bilens serviceschema. Filtret kan
behöva bytas tidigare om bilen används i
dammiga miljöer eller i områden med tät
trafik. (För information om
serviceintervall, se "Service & Garanti" i
bilhandlingarna för din Toyota.)
Om luftflödet från ventilerna minskar
väsentligt
Filtret kan vara igensatt. Kontrollera
filtret och byt det vid behov.
OBSERVERA
Använda luftkonditioneringssystemet
Kontrollera att det alltid finns ett filter
installerat. Att använda
luftkonditioneringen utan filter kan
skada systemet.
När handskfacket ska tas bort
Följ alltid angiven metod för att ta loss
handskfacket (→sid. 390). Om
handskfacket tas bort utan att den
angivna metoden följs kan gångjärnet
skadas.
Undvik skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filterlocket
förs ut i pilens riktning för att lossa
fattningen. Hakarna kan skadas.
6.3.10 Hybridbatteri,
luftintagsventil och filter
Undvik att bränsleekonomin påverkas
genom att regelbundet göra en visuell
kontroll av hybridbatteriets
luftintagsventil beträffande damm och
blockeringar. Om den är dammig eller
igensatt, eller om "Underhåll krävs för
hybridbatteriets kyldelar. Se bilens
instruktionsbok" visas på
informationsdisplayen ska du rengöra
luftintagsventilen på följande sätt:
Rengöring av luftintagsventilen
Ta bort damm från luftintagsventilen med
en dammsugare, eller liknande.
Använd bara vakuum för att suga ut
damm och blockeringar. Att försöka blåsa
ut damm och blockeringar med
tryckluftspistol eller liknande kan istället
trycka in det i luftintagsventilen.
(→Sid. 395)
Om det inte går att helt avlägsna damm
och blockeringar
Om damm och blockeringar inte kan
avlägsnas helt när skyddet till
luftintagsventilen är monterat ska du ta
bort skyddet och rengöra filtret.
6.3 Arbeten du kan göra själv
392

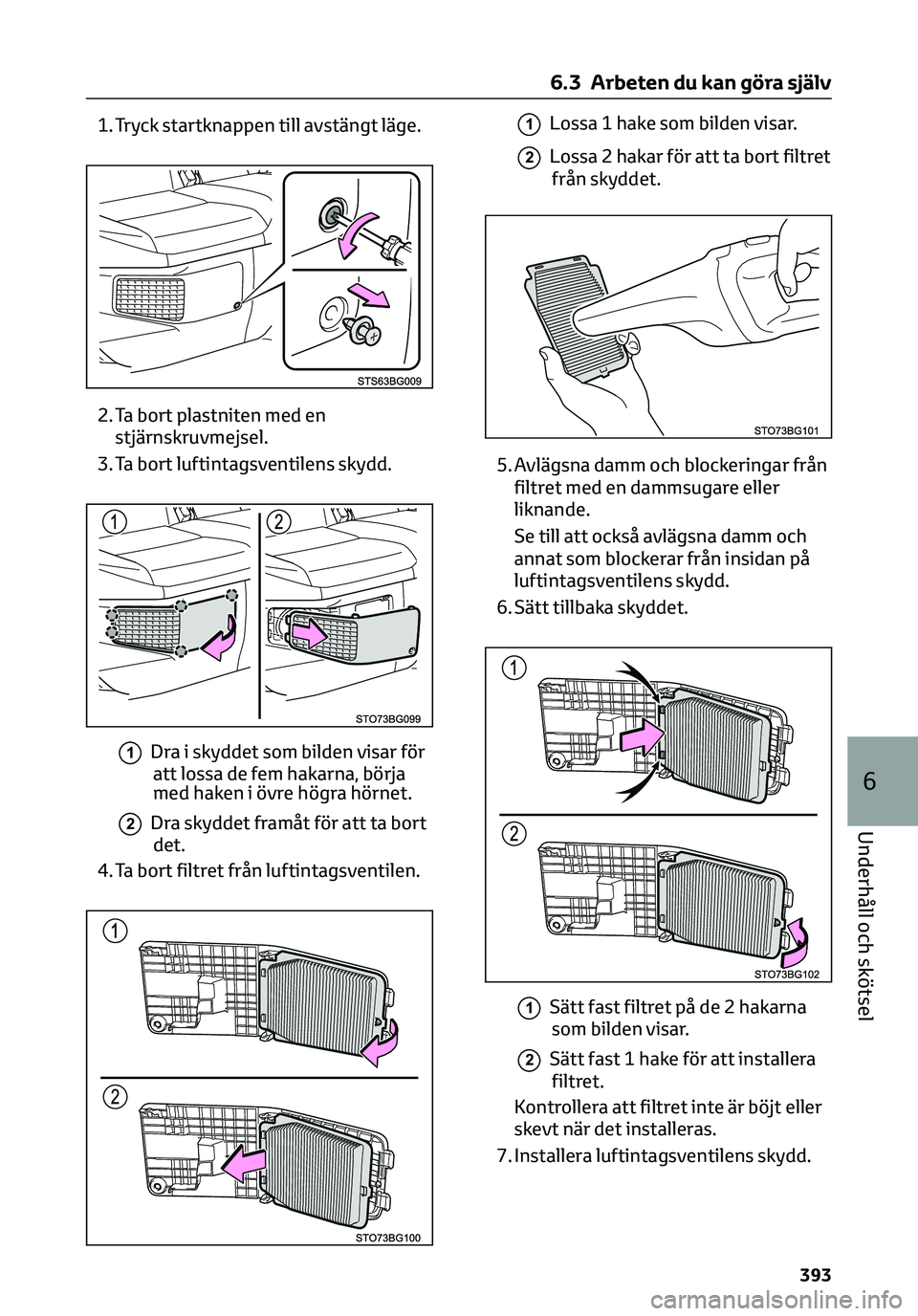

1. Tryck startknappen till avstängt läge.
2. Ta bort plastniten med en
stjärnskruvmejsel.
3. Ta bort luftintagsventilens skydd.
1Dra i skyddet som bilden visar för
att lossa de fem hakarna, börja
med haken i övre högra hörnet.
2Dra skyddet framåt för att ta bort
det.
4. Ta bort filtret från luftintagsventilen.
1Lossa 1 hake som bilden visar.
2Lossa 2 hakar för att ta bort filtret
från skyddet.
5. Avlägsna damm och blockeringar från
filtret med en dammsugare eller
liknande.
Se till att också avlägsna damm och
annat som blockerar från insidan på
luftintagsventilens skydd.
6. Sätt tillbaka skyddet.
1Sätt fast filtret på de 2 hakarna
som bilden visar.
2Sätt fast 1 hake för att installera
filtret.
Kontrollera att filtret inte är böjt eller
skevt när det installeras.
7. Installera luftintagsventilens skydd.
6.3 Arbeten du kan göra själv
393
6
Underhåll och skötsel

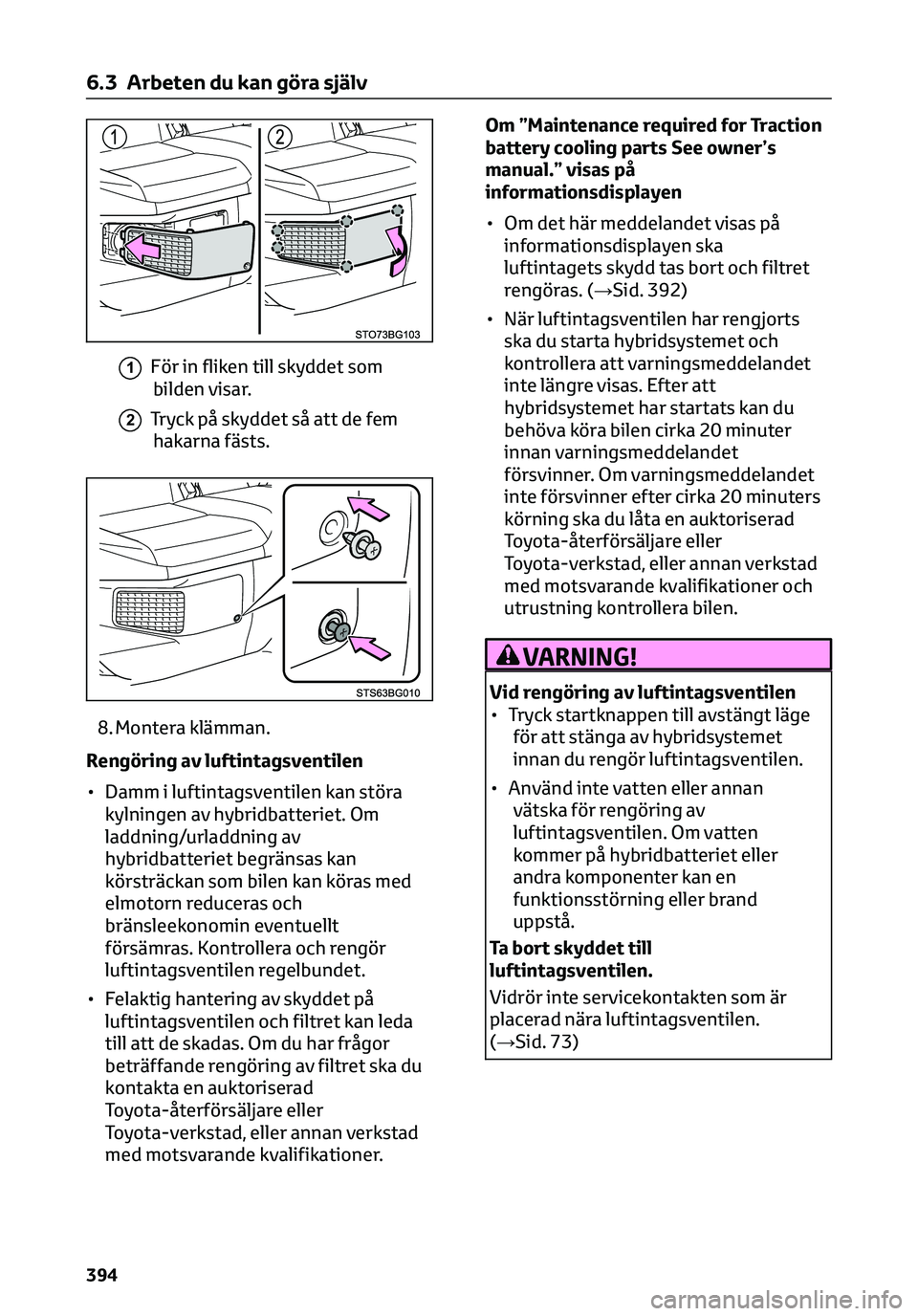

1För in fliken till skyddet som
bilden visar.
2Tryck på skyddet så att de fem
hakarna fästs.
8. Montera klämman.
Rengöring av luftintagsventilen
• Damm i luftintagsventilen kan störa
kylningen av hybridbatteriet. Om
laddning/urladdning av
hybridbatteriet begränsas kan
körsträckan som bilen kan köras med
elmotorn reduceras och
bränsleekonomin eventuellt
försämras. Kontrollera och rengör
luftintagsventilen regelbundet.
• Felaktig hantering av skyddet på
luftintagsventilen och filtret kan leda
till att de skadas. Om du har frågor
beträffande rengöring av filtret ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.Om ”Maintenance required for Traction
battery cooling parts See owner’s
manual.” visas på
informationsdisplayen
• Om det här meddelandet visas på
informationsdisplayen ska
luftintagets skydd tas bort och filtret
rengöras. (→Sid. 392)
• När luftintagsventilen har rengjorts
ska du starta hybridsystemet och
kontrollera att varningsmeddelandet
inte längre visas. Efter att
hybridsystemet har startats kan du
behöva köra bilen cirka 20 minuter
innan varningsmeddelandet
försvinner. Om varningsmeddelandet
inte försvinner efter cirka 20 minuters
körning ska du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!
Vid rengöring av luftintagsventilen
• Tryck startknappen till avstängt läge
för att stänga av hybridsystemet
innan du rengör luftintagsventilen.
• Använd inte vatten eller annan
vätska för rengöring av
luftintagsventilen. Om vatten
kommer på hybridbatteriet eller
andra komponenter kan en
funktionsstörning eller brand
uppstå.
Ta bort skyddet till
luftintagsventilen.
Vidrör inte servicekontakten som är
placerad nära luftintagsventilen.
(→Sid. 73)
6.3 Arbeten du kan göra själv
394

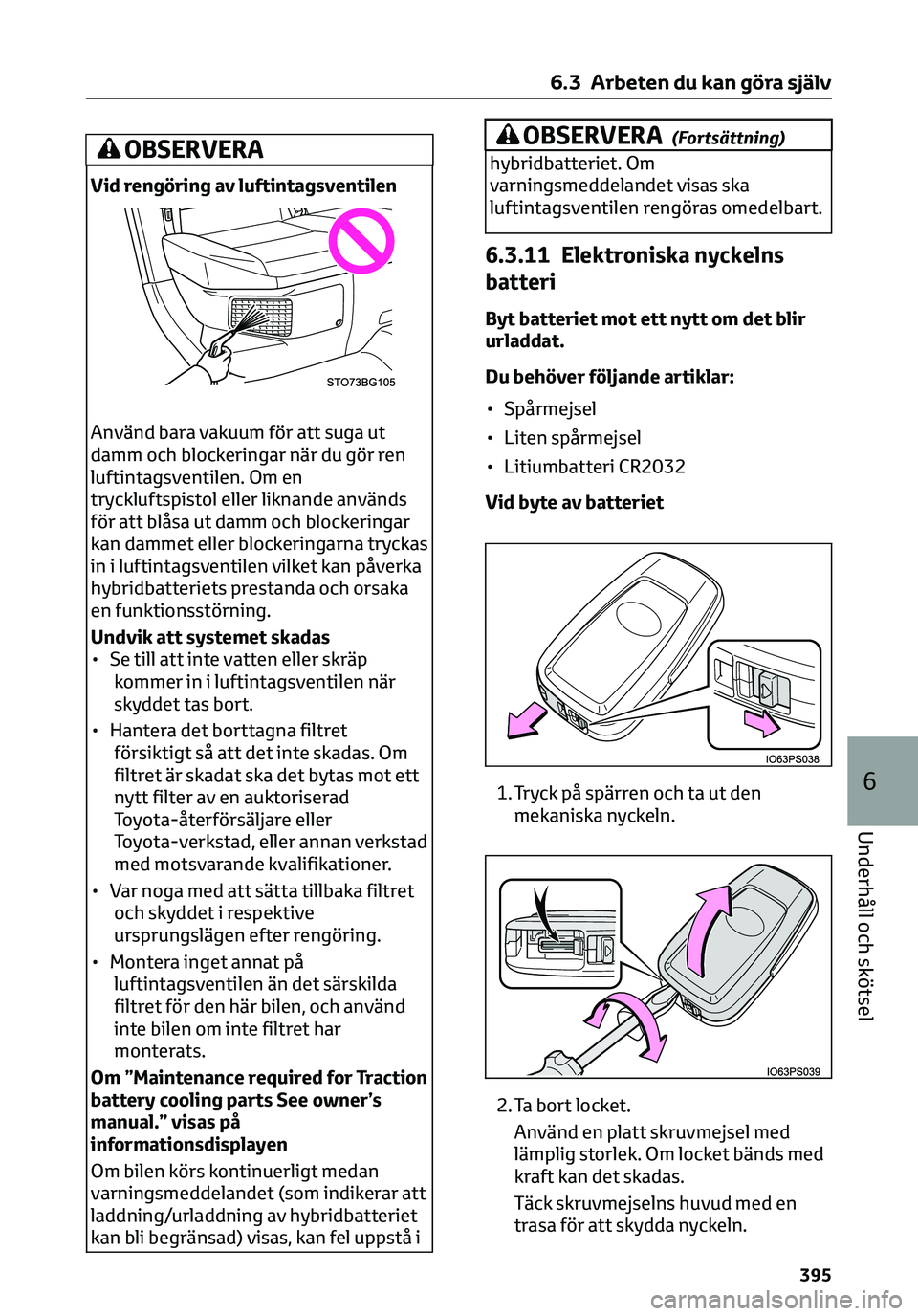

OBSERVERA
Vid rengöring av luftintagsventilen
Använd bara vakuum för att suga ut
damm och blockeringar när du gör ren
luftintagsventilen. Om en
tryckluftspistol eller liknande används
för att blåsa ut damm och blockeringar
kan dammet eller blockeringarna tryckas
in i luftintagsventilen vilket kan påverka
hybridbatteriets prestanda och orsaka
en funktionsstörning.
Undvik att systemet skadas
• Se till att inte vatten eller skräp
kommer in i luftintagsventilen när
skyddet tas bort.
• Hantera det borttagna filtret
försiktigt så att det inte skadas. Om
filtret är skadat ska det bytas mot ett
nytt filter av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Var noga med att sätta tillbaka filtret
och skyddet i respektive
ursprungslägen efter rengöring.
• Montera inget annat på
luftintagsventilen än det särskilda
filtret för den här bilen, och använd
inte bilen om inte filtret har
monterats.
Om ”Maintenance required for Traction
battery cooling parts See owner’s
manual.” visas på
informationsdisplayen
Om bilen körs kontinuerligt medan
varningsmeddelandet (som indikerar att
laddning/urladdning av hybridbatteriet
kan bli begränsad) visas, kan fel uppstå i
OBSERVERA(Fortsättning)
hybridbatteriet. Om
varningsmeddelandet visas ska
luftintagsventilen rengöras omedelbart.
6.3.11 Elektroniska nyckelns
batteri
Byt batteriet mot ett nytt om det blir
urladdat.
Du behöver följande artiklar:
• Spårmejsel
• Liten spårmejsel
• Litiumbatteri CR2032
Vid byte av batteriet
1. Tryck på spärren och ta ut den
mekaniska nyckeln.
2. Ta bort locket.
Använd en platt skruvmejsel med
lämplig storlek. Om locket bänds med
kraft kan det skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
6.3 Arbeten du kan göra själv
395
6
Underhåll och skötsel

3. Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar bort
locket på grund av att modulen med
den elektroniska nyckeln är fäst på
det övre locket ska du ta bort modulen
till den elektroniska nyckeln från
locket så att batteriet blir synligt, som
bilden visar.
Använd en platt skruvmejsel med
lämplig storlek när du tar bort
batteriet.
Sätt in ett nytt batteri med "+"-polen
uppåt.
4. Montering görs i omvänd
ordningsföljd.
Använd ett litiumbatteri av typ CR2032
• Batterier kan köpas hos en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller i butiker som säljer
elektrisk utrustning eller kameror.
• Använd endast samma eller likvärdigt
batteri som tillverkaren
rekommenderar.
• Använda batterier ska avyttras i
enlighet med lokal lagstiftning.
Om nyckelns batteri är urladdat
Följande symptom kan uppstå:
• Det elektroniska lås- och
startsystemet, startknappen och
fjärrkontrollen fungerar inte på rätt
sätt.
• Räckvidden är begränsad.
VARNING!
Batteri, säkerhetsanvisningar
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
• Batteriet får inte sväljas. Det kan
orsaka kemiska brännskador.
• Ett knappcellsbatteri eller
knappbatteri används i den
elektroniska nyckeln. Om ett batteri
sväljs kan det orsaka svåra kemiska
brännskador på bara två timmar och
kan leda till svåra eller livshotande
skador.
• Håll nya och borttagna batterier
utom räckhåll för barn.
• Om locket inte kan stängas
ordentligt ska du sluta använda den
elektroniska nyckeln och förvara den
på en plats utom räckhåll för barn.
Kontakta sedan en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Om du av misstag sväljer ett batteri
eller stoppar in ett batteri i kroppen
ska du omedelbart uppsöka
läkarvård.
Förhindra batteriexplosion eller att
brännbar vätska eller gas läcker ut
• Byt batteriet mot ett nytt batteri av
samma typ. Om fel typ av batteri
används kan det explodera.
• Batterier får inte utsättas för extremt
lågt tryck på grund av hög altitud
eller extremt höga temperaturer.
• Du ska aldrig bränna, ha sönder eller
skära i ett batteri.
Certifiering av litiumbatteri
VARNING:
EXPLOSIONSRISK FÖRELIGGER OM
BATTERIET BYTS UT MOT ETT ANNAT
BATTERI AV FEL TYP.
6.3 Arbeten du kan göra själv
396

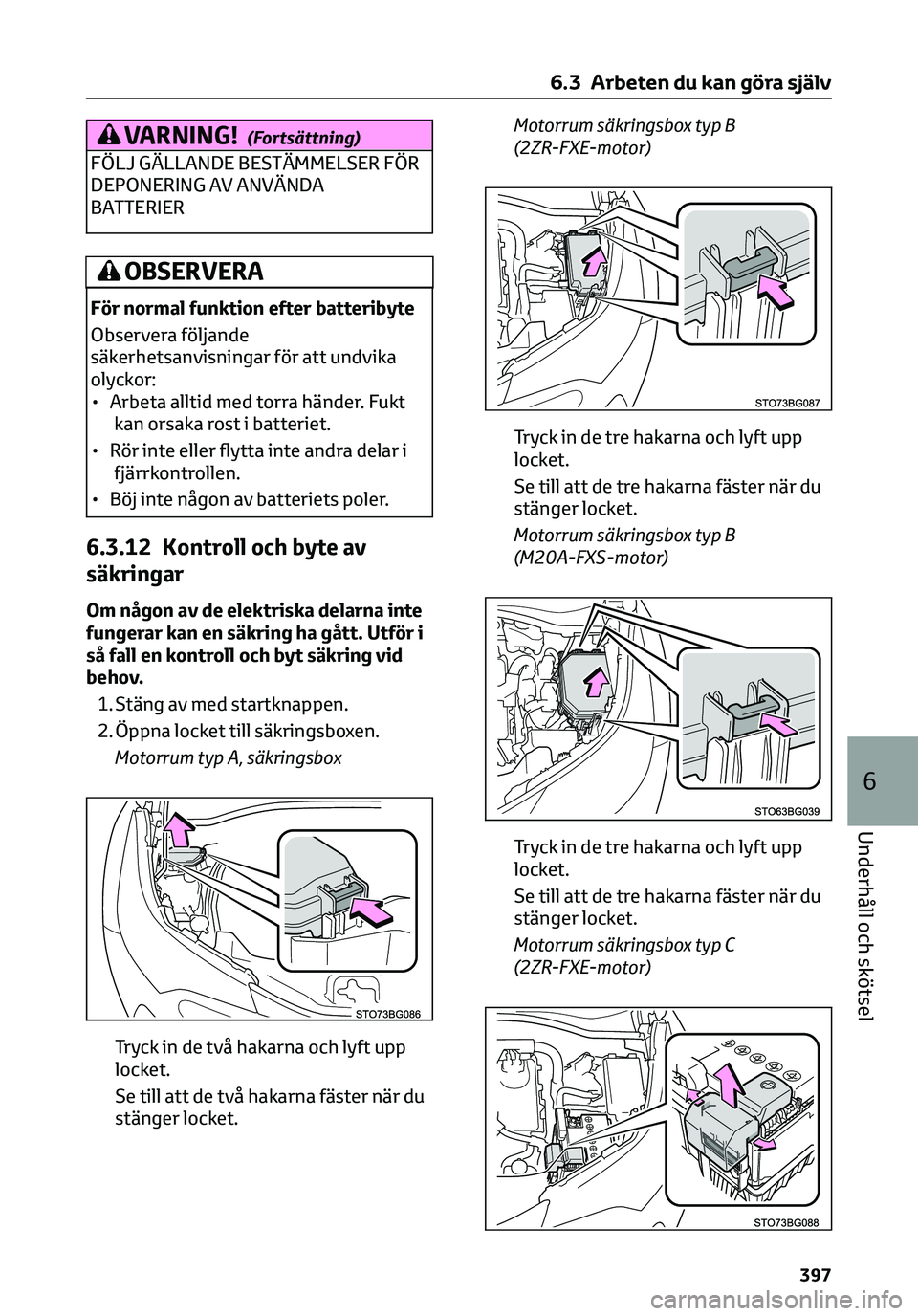

VARNING!(Fortsättning)
FÖLJ GÄLLANDE BESTÄMMELSER FÖR
DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
För normal funktion efter batteribyte
Observera följande
säkerhetsanvisningar för att undvika
olyckor:
• Arbeta alltid med torra händer. Fukt
kan orsaka rost i batteriet.
• Rör inte eller flytta inte andra delar i
fjärrkontrollen.
• Böj inte någon av batteriets poler.
6.3.12 Kontroll och byte av
säkringar
Om någon av de elektriska delarna inte
fungerar kan en säkring ha gått. Utför i
så fall en kontroll och byt säkring vid
behov.
1. Stäng av med startknappen.
2. Öppna locket till säkringsboxen.
Motorrum typ A, säkringsbox
Tryck in de två hakarna och lyft upp
locket.
Se till att de två hakarna fäster när du
stänger locket.Motorrum säkringsbox typ B
(2ZR-FXE-motor)
Tryck in de tre hakarna och lyft upp
locket.
Se till att de tre hakarna fäster när du
stänger locket.
Motorrum säkringsbox typ B
(M20A-FXS-motor)
Tryck in de tre hakarna och lyft upp
locket.
Se till att de tre hakarna fäster när du
stänger locket.
Motorrum säkringsbox typ C
(2ZR-FXE-motor)
6.3 Arbeten du kan göra själv
397
6
Underhåll och skötsel

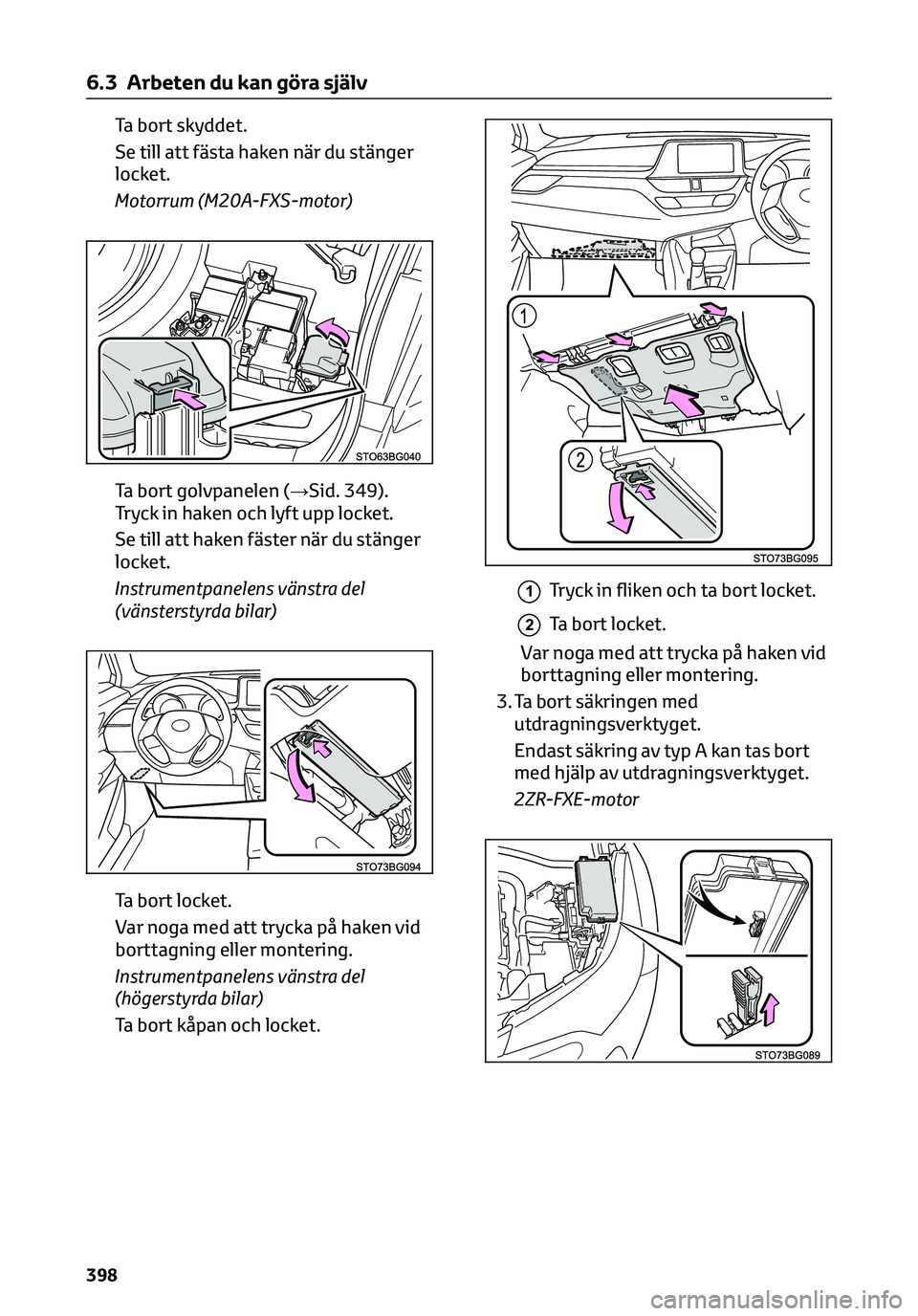

Ta bort skyddet.
Se till att fästa haken när du stänger
locket.
Motorrum (M20A-FXS-motor)
Ta bort golvpanelen (→Sid. 349).
Tryck in haken och lyft upp locket.
Se till att haken fäster när du stänger
locket.
Instrumentpanelens vänstra del
(vänsterstyrda bilar)
Ta bort locket.
Var noga med att trycka på haken vid
borttagning eller montering.
Instrumentpanelens vänstra del
(högerstyrda bilar)
Ta bort kåpan och locket.
1Tryck in fliken och ta bort locket.
2Ta bort locket.
Var noga med att trycka på haken vid
borttagning eller montering.
3. Ta bort säkringen med
utdragningsverktyget.
Endast säkring av typ A kan tas bort
med hjälp av utdragningsverktyget.
2ZR-FXE-motor
6.3 Arbeten du kan göra själv
398
