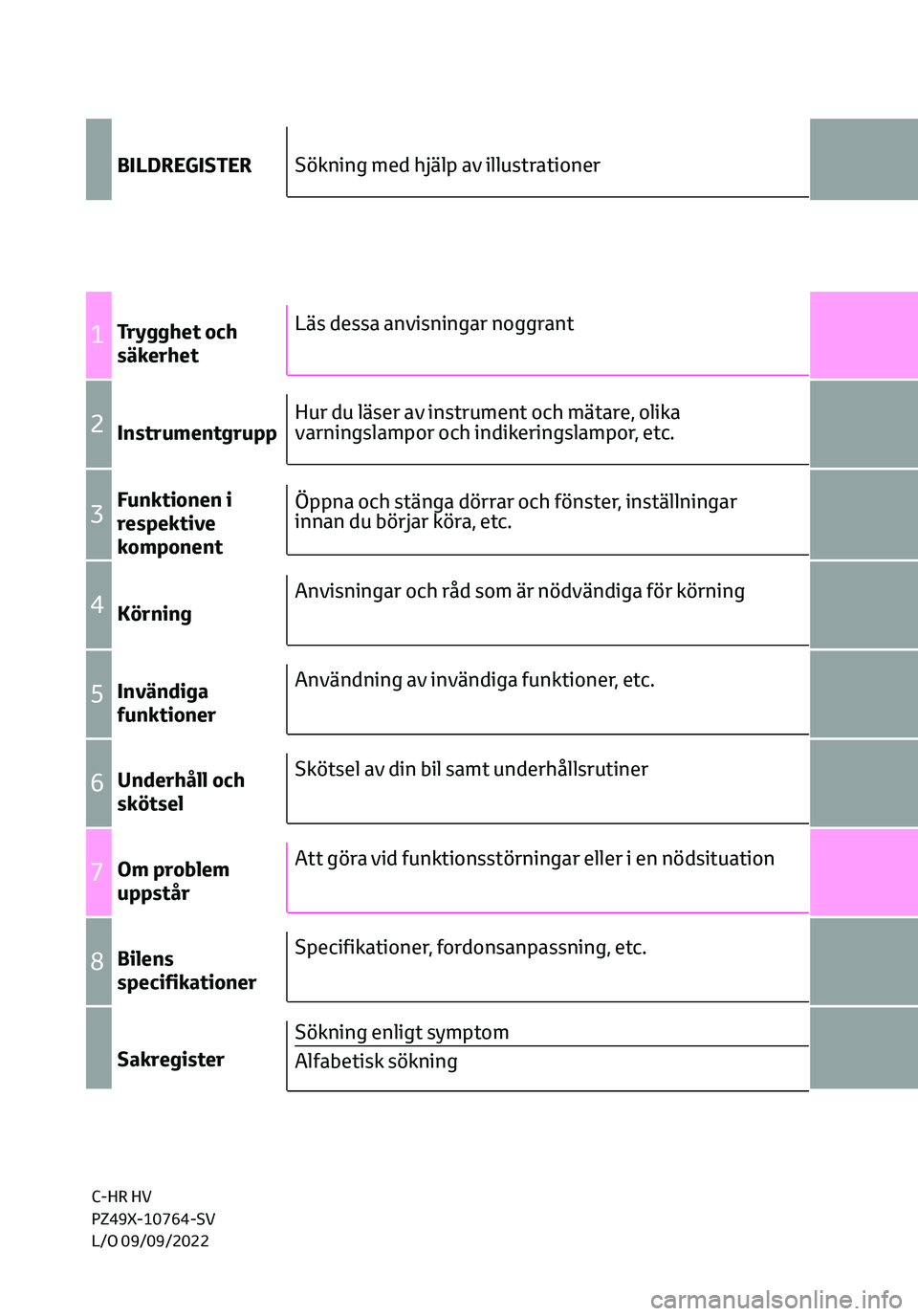

BILDREGISTER
1Trygghet och
säkerhet
2Instrumentgrupp
3Funktionen i
respektive
komponent
4Körning
5Invändiga
funktioner
6Underhåll och
skötsel
7Om problem
uppstår
8Bilens
specifikationer
Sakregister
Sökning med hjälp av illustrationer
Läs dessa anvisningar noggrant
Hur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
Öppna och stänga dörrar och fönster, inställningar
innan du börjar köra, etc.
Anvisningar och råd som är nödvändiga för körning
Användning av invändiga funktioner, etc.
Skötsel av din bil samt underhållsrutiner
Att göra vid funktionsstörningar eller i en nödsituation
Specifikationer, fordonsanpassning, etc.
Sökning enligt symptom
Alfabetisk sökningC-HR
HV
PZ49X-10764-SV
L/O 09/09/2022

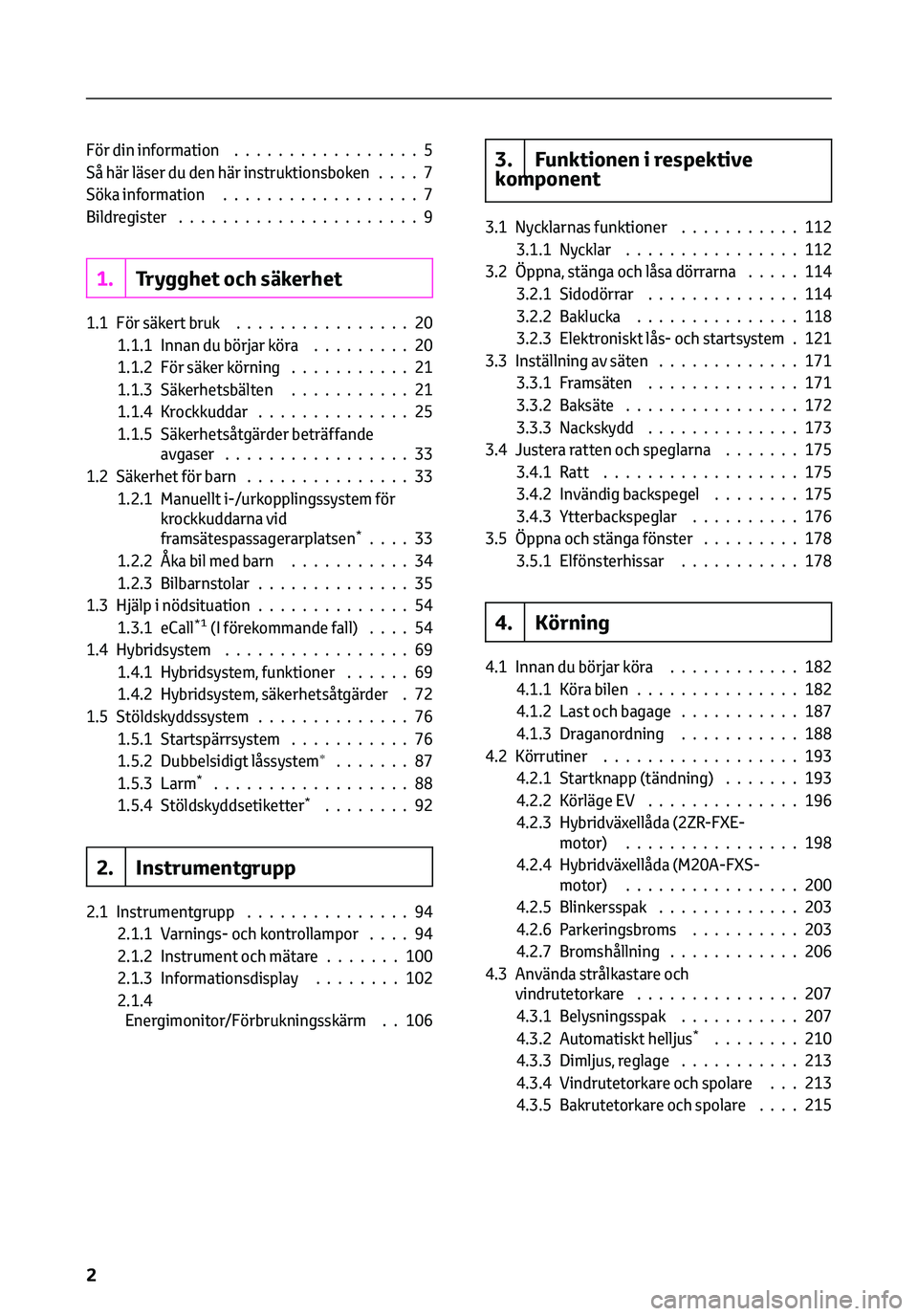

För din information.................5
Så här läser du den här instruktionsboken....7
Söka information..................7
Bildregister......................9
1.Trygghet och säkerhet
1.1 För säkert bruk................20
1.1.1 Innan du börjar köra.........20
1.1.2 För säker körning...........21
1.1.3 Säkerhetsbälten...........21
1.1.4 Krockkuddar..............25
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................33
1.2 Säkerhet för barn...............33
1.2.1 Manuellt i-/urkopplingssystem för
krockkuddarna vid
framsätespassagerarplatsen
*....33
1.2.2 Åka bil med barn...........34
1.2.3 Bilbarnstolar..............35
1.3 Hjälp i nödsituation..............54
1.3.1 eCall
*1(I förekommande fall)....54
1.4 Hybridsystem.................69
1.4.1 Hybridsystem, funktioner......69
1.4.2 Hybridsystem, säkerhetsåtgärder . 72
1.5 Stöldskyddssystem..............76
1.5.1 Startspärrsystem...........76
1.5.2 Dubbelsidigt låssystem
∗.......87
1.5.3 Larm*..................88
1.5.4 Stöldskyddsetiketter*........92
2. Instrumentgrupp
2.1 Instrumentgrupp...............94
2.1.1 Varnings- och kontrollampor....94
2.1.2 Instrument och mätare.......100
2.1.3 Informationsdisplay........102
2.1.4
Energimonitor/Förbrukningsskärm . . 106
3. Funktionen i respektive
komponent
3.1 Nycklarnas funktioner...........112
3.1.1 Nycklar................112
3.2 Öppna, stänga och låsa dörrarna.....114
3.2.1 Sidodörrar..............114
3.2.2 Baklucka...............118
3.2.3 Elektroniskt lås- och startsystem . 121
3.3 Inställning av säten.............171
3.3.1 Framsäten..............171
3.3.2 Baksäte................172
3.3.3 Nackskydd..............173
3.4 Justera ratten och speglarna.......175
3.4.1 Ratt..................175
3.4.2 Invändig backspegel........175
3.4.3 Ytterbackspeglar..........176
3.5 Öppna och stänga fönster.........178
3.5.1 Elfönsterhissar...........178
4. Körning
4.1 Innan du börjar köra............182
4.1.1 Köra bilen...............182
4.1.2 Last och bagage...........187
4.1.3 Draganordning...........188
4.2 Körrutiner..................193
4.2.1 Startknapp (tändning).......193
4.2.2 Körläge EV..............196
4.2.3 Hybridväxellåda (2ZR-FXE-
motor) ................198
4.2.4 Hybridväxellåda (M20A-FXS-
motor) ................200
4.2.5 Blinkersspak.............203
4.2.6 Parkeringsbroms..........203
4.2.7 Bromshållning............206
4.3 Använda strålkastare och
vindrutetorkare...............207
4.3.1 Belysningsspak...........207
4.3.2 Automatiskt helljus
*........210
4.3.3 Dimljus, reglage...........213
4.3.4 Vindrutetorkare och spolare . . . 213
4.3.5 Bakrutetorkare och spolare....215
2

1.1 För säkert bruk..............20
1.1.1 Innan du börjar köra.........20
1.1.2 För säker körning..........21
1.1.3 Säkerhetsbälten..........21
1.1.4 Krockkuddar............25
1.1.5 Säkerhetsåtgärder beträffande
avgaser...............33
1.2 Säkerhet för barn.............33
1.2.1 Manuellt i-/urkopplingssystem för
krockkuddarna vid
framsätespassagerarplatsen
*....33
1.2.2 Åka bil med barn..........34
1.2.3 Bilbarnstolar............35
1.3 Hjälp i nödsituation............54
1.3.1 eCall
*1(I förekommande fall)....54
1.4 Hybridsystem...............69
1.4.1 Hybridsystem, funktioner......69
1.4.2 Hybridsystem, säkerhetsåtgärder . .72

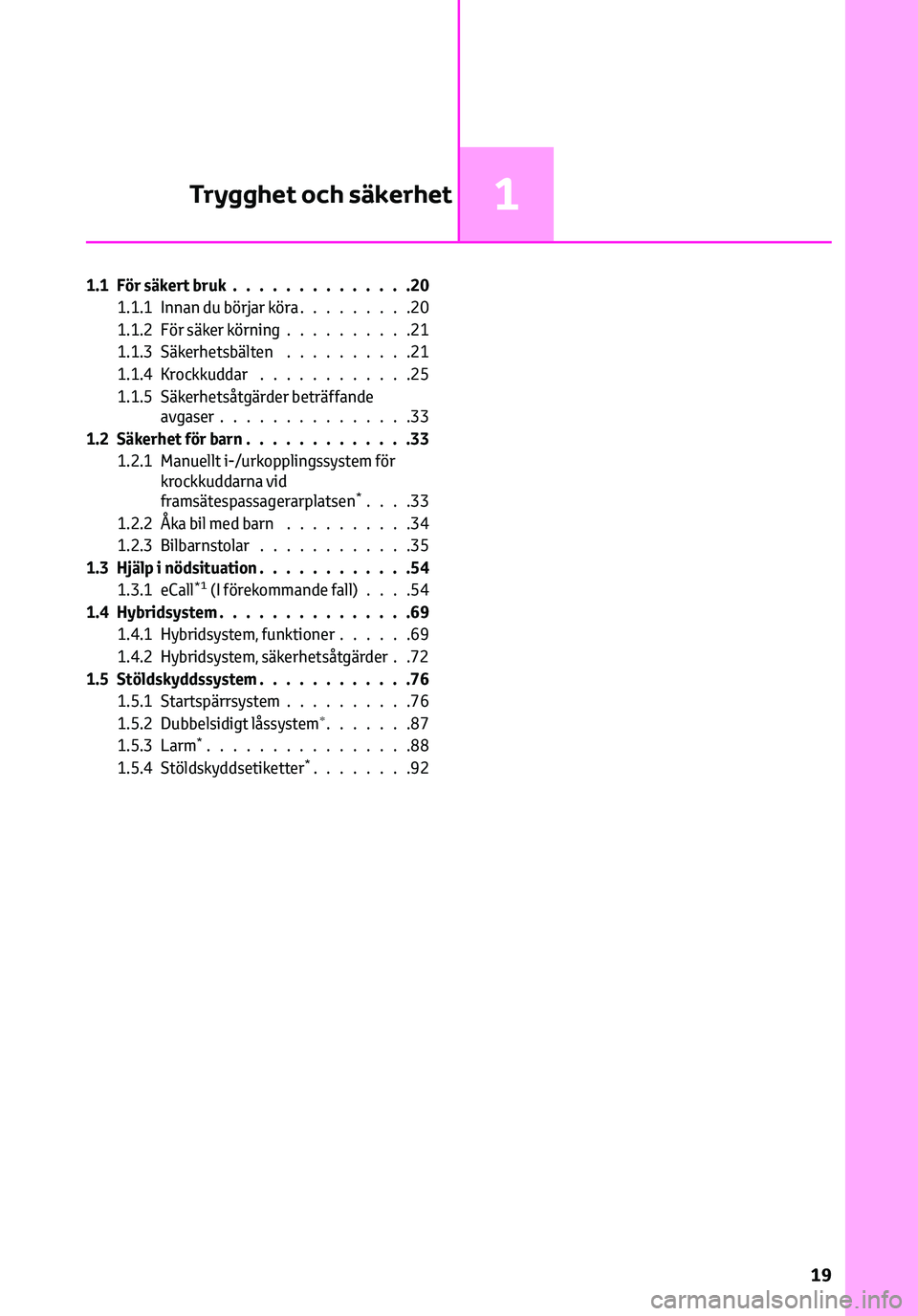

1.5 Stöldskyddssystem............76
1.5.1 Startspärrsystem..........76
1.5.2 Dubbelsidigt låssystem
∗.......87
1.5.3 Larm*................88
1.5.4 Stöldskyddsetiketter*........92
Trygghet och säkerhet1
19

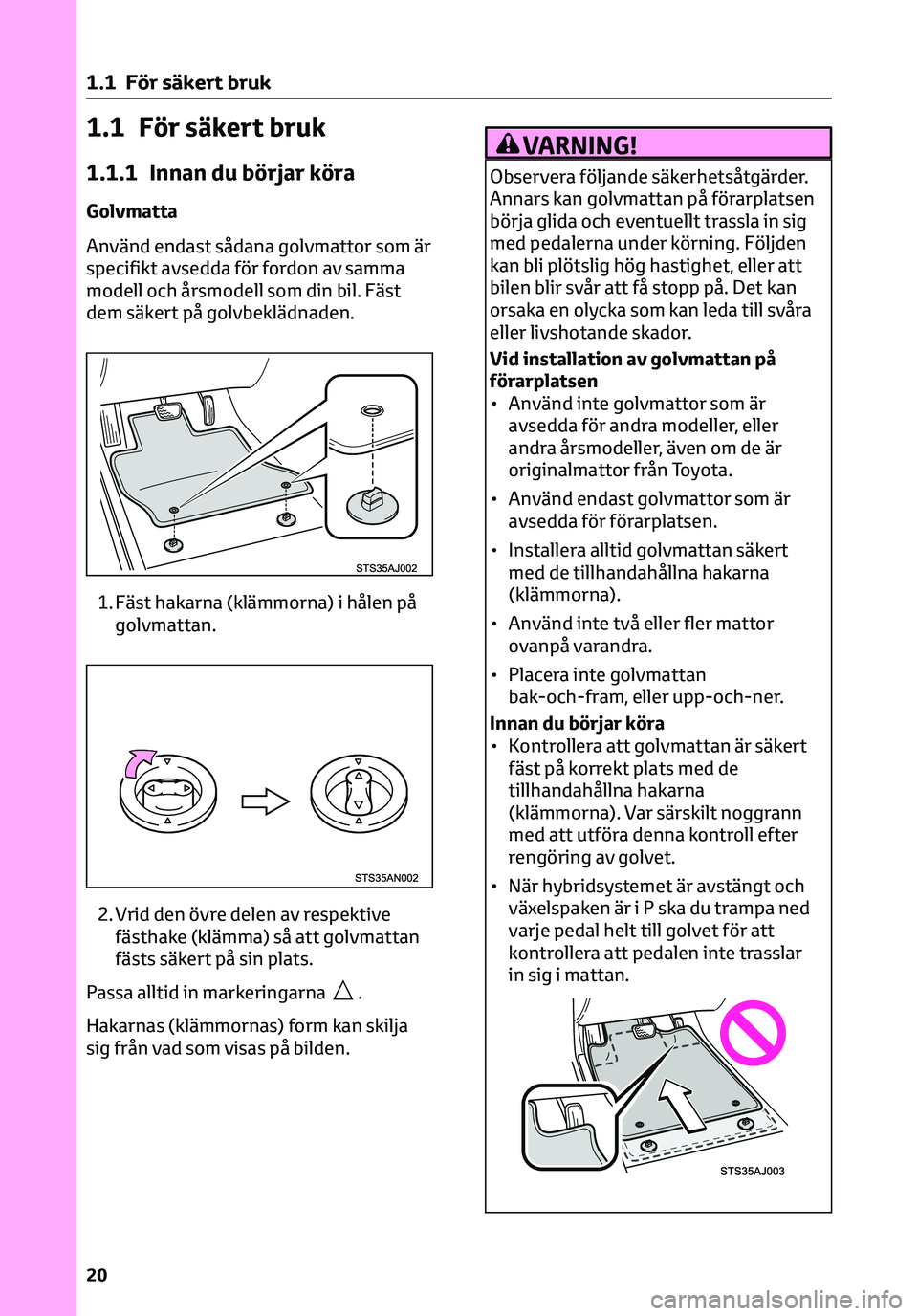

1.1 För säkert bruk
1.1.1 Innan du börjar köra
Golvmatta
Använd endast sådana golvmattor som är
specifikt avsedda för fordon av samma
modell och årsmodell som din bil. Fäst
dem säkert på golvbeklädnaden.
1. Fäst hakarna (klämmorna) i hålen på
golvmattan.
2. Vrid den övre delen av respektive
fästhake (klämma) så att golvmattan
fästs säkert på sin plats.
Passa alltid in markeringarna
.
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
VARNING!
Observera följande säkerhetsåtgärder.
Annars kan golvmattan på förarplatsen
börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden
kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Vid installation av golvmattan på
förarplatsen
• Använd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
• Använd endast golvmattor som är
avsedda för förarplatsen.
• Installera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
• Använd inte två eller fler mattor
ovanpå varandra.
• Placera inte golvmattan
bak-och-fram, eller upp-och-ner.
Innan du börjar köra
• Kontrollera att golvmattan är säkert
fäst på korrekt plats med de
tillhandahållna hakarna
(klämmorna). Var särskilt noggrann
med att utföra denna kontroll efter
rengöring av golvet.
• När hybridsystemet är avstängt och
växelspaken är i P ska du trampa ned
varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
1 .1 För säkert bruk
20

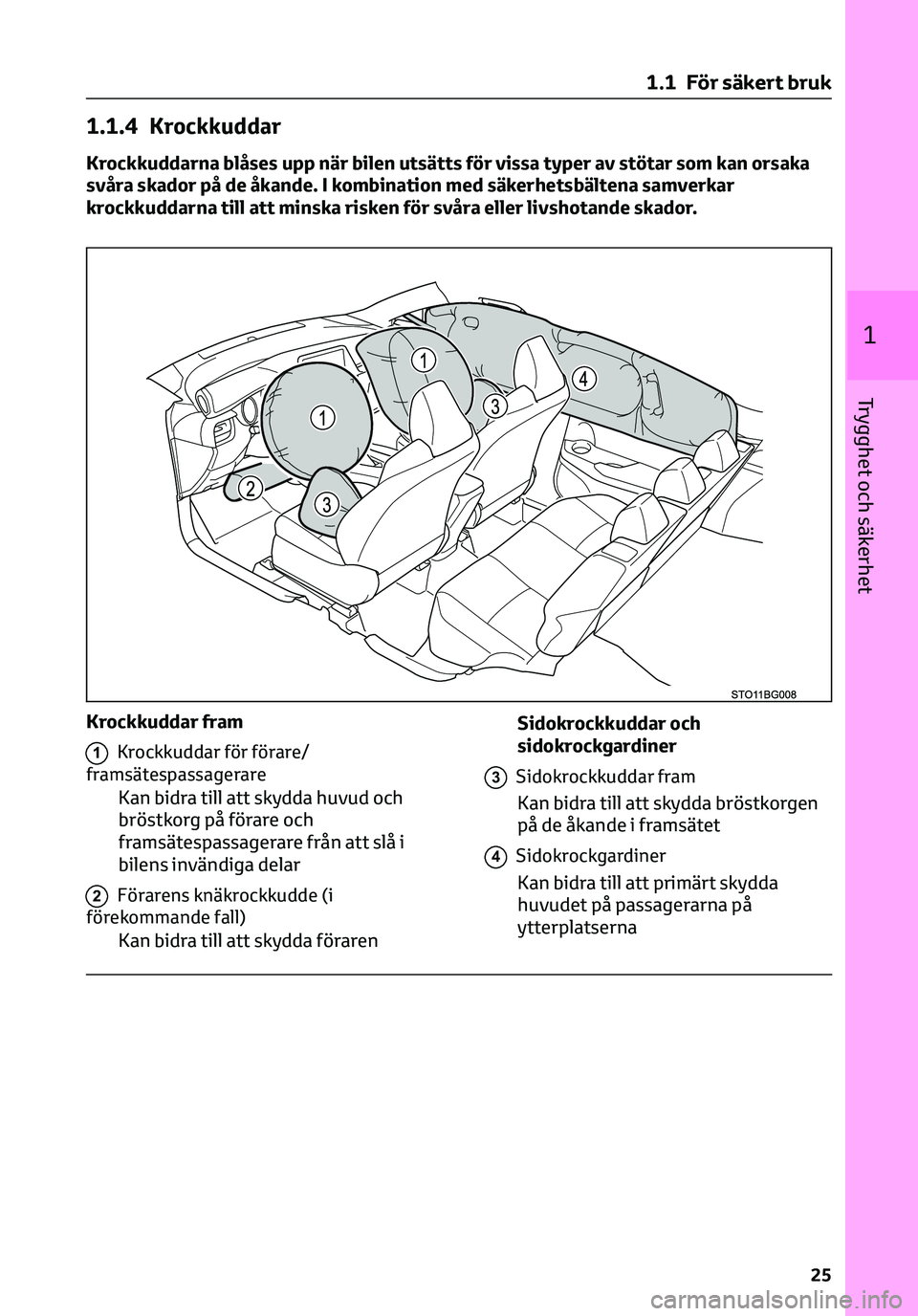

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka
svåra skador på de åkande. I kombination med säkerhetsbältena samverkar
krockkuddarna till att minska risken för svåra eller livshotande skador.
1Krockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i
bilens invändiga delar
2Förarens knäkrockkudde (i
förekommande fall)
Kan bidra till att skydda föraren
Sidokrockkuddar och
sidokrockgardiner
3Sidokrockkuddar fram
Kan bidra till att skydda bröstkorgen
på de åkande i framsätet
4Sidokrockgardiner
Kan bidra till att primärt skydda
huvudet på passagerarna på
ytterplatserna
Krockkuddar fram
1 .1 För säkert bruk
25
1
Trygghet och säkerhet

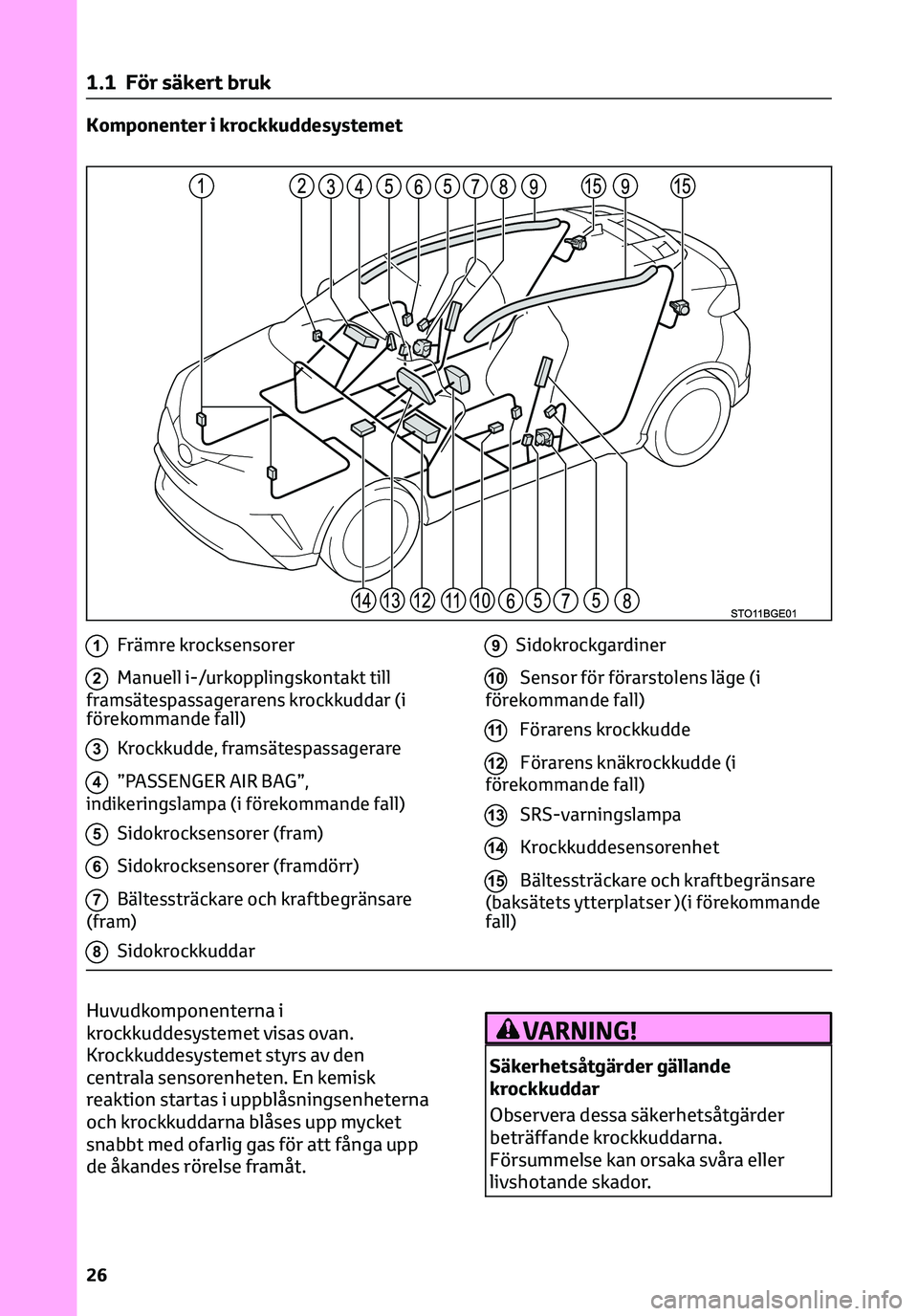

Komponenter i krockkuddesystemet
1Främre krocksensorer
2Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar (i
förekommande fall)
3Krockkudde, framsätespassagerare
4”PASSENGER AIR BAG”,
indikeringslampa (i förekommande fall)
5Sidokrocksensorer (fram)
6Sidokrocksensorer (framdörr)
7Bältessträckare och kraftbegränsare
(fram)
8Sidokrockkuddar
9Sidokrockgardiner
10Sensor för förarstolens läge (i
förekommande fall)
11Förarens krockkudde
12Förarens knäkrockkudde (i
förekommande fall)
13SRS-varningslampa
14Krockkuddesensorenhet
15Bältessträckare och kraftbegränsare
(baksätets ytterplatser )(i förekommande
fall)
Huvudkomponenterna i
krockkuddesystemet visas ovan.
Krockkuddesystemet styrs av den
centrala sensorenheten. En kemisk
reaktion startas i uppblåsningsenheterna
och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp
de åkandes rörelse framåt.VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan orsaka svåra eller
livshotande skador.
1 .1 För säkert bruk
26

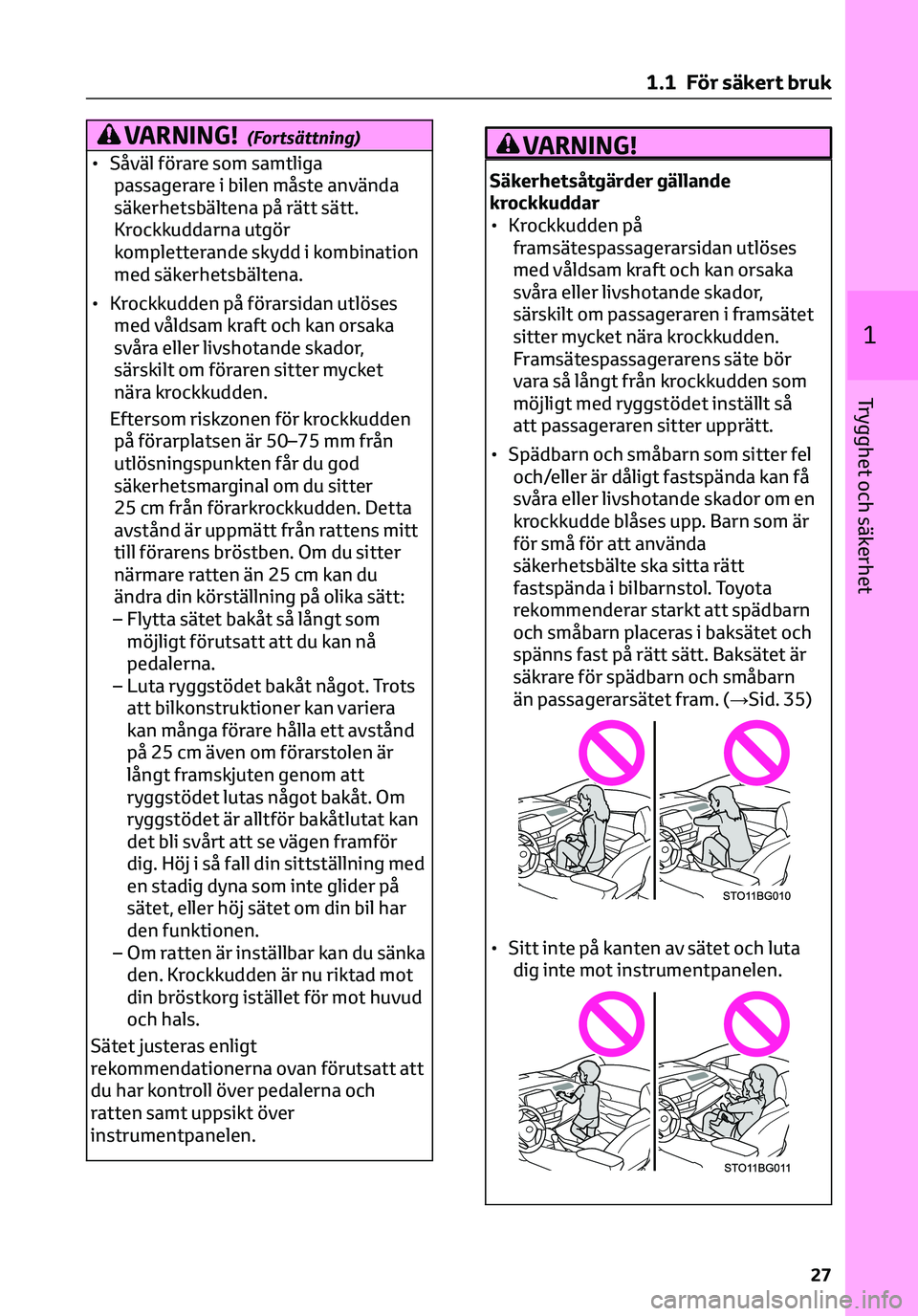

VARNING!(Fortsättning)
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket
nära krockkudden.
Eftersom riskzonen för krockkudden
på förarplatsen är 50–75 mm från
utlösningspunkten får du god
säkerhetsmarginal om du sitter
25 cm från förarkrockkudden. Detta
avstånd är uppmätt från rattens mitt
till förarens bröstben. Om du sitter
närmare ratten än 25 cm kan du
ändra din körställning på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ryggstödet är alltför bakåtlutat kan
det bli svårt att se vägen framför
dig. Höj i så fall din sittställning med
en stadig dyna som inte glider på
sätet, eller höj sätet om din bil har
den funktionen.
– Om ratten är inställbar kan du sänka
den. Krockkudden är nu riktad mot
din bröstkorg istället för mot huvud
och hals.
Sätet justeras enligt
rekommendationerna ovan förutsatt att
du har kontroll över pedalerna och
ratten samt uppsikt över
instrumentpanelen.VARNING!
Säkerhetsåtgärder gällande
krockkuddar
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om passageraren i framsätet
sitter mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn
än passagerarsätet fram. (→Sid. 35)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
1 .1 För säkert bruk
27
1
Trygghet och säkerhet

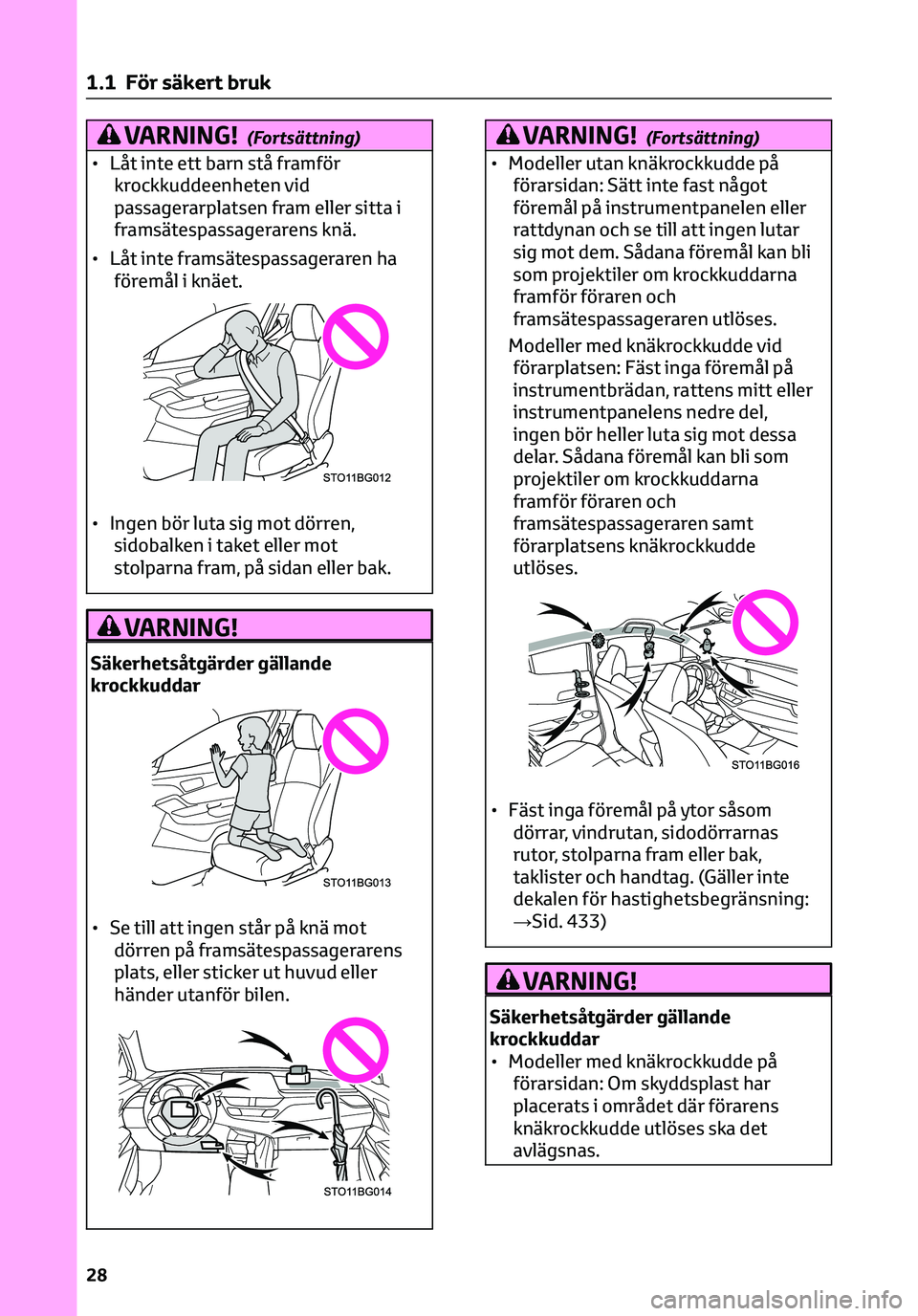

VARNING!(Fortsättning)
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot
stolparna fram, på sidan eller bak.
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
• Se till att ingen står på knä mot
dörren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
VARNING!(Fortsättning)
• Modeller utan knäkrockkudde på
förarsidan: Sätt inte fast något
föremål på instrumentpanelen eller
rattdynan och se till att ingen lutar
sig mot dem. Sådana föremål kan bli
som projektiler om krockkuddarna
framför föraren och
framsätespassageraren utlöses.
Modeller med knäkrockkudde vid
förarplatsen: Fäst inga föremål på
instrumentbrädan, rattens mitt eller
instrumentpanelens nedre del,
ingen bör heller luta sig mot dessa
delar. Sådana föremål kan bli som
projektiler om krockkuddarna
framför föraren och
framsätespassageraren samt
förarplatsens knäkrockkudde
utlöses.
• Fäst inga föremål på ytor såsom
dörrar, vindrutan, sidodörrarnas
rutor, stolparna fram eller bak,
taklister och handtag. (Gäller inte
dekalen för hastighetsbegränsning:
→Sid. 433)
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
• Modeller med knäkrockkudde på
förarsidan: Om skyddsplast har
placerats i området där förarens
knäkrockkudde utlöses ska det
avlägsnas.
1 .1 För säkert bruk
28

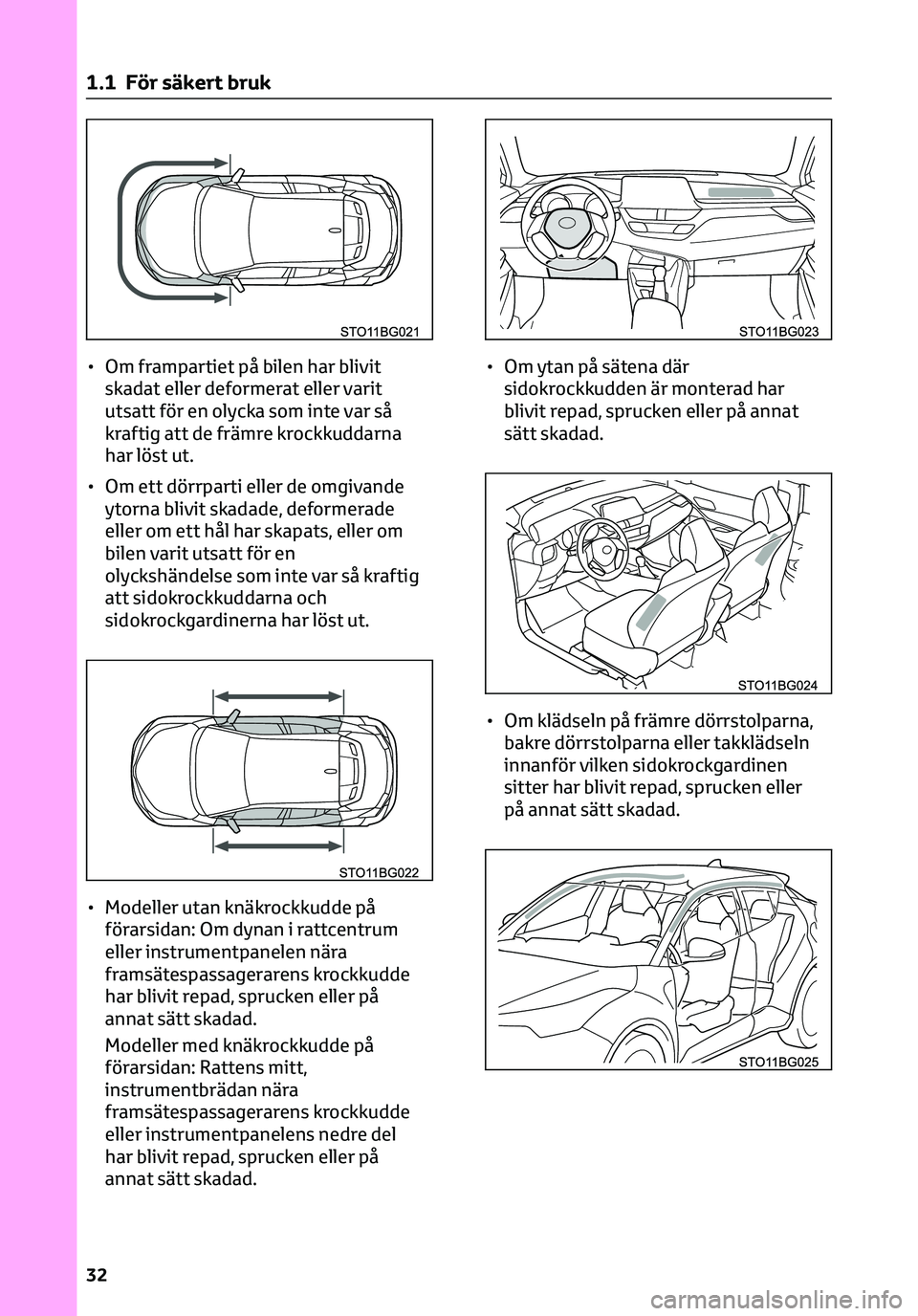

• Om frampartiet på bilen har blivit
skadat eller deformerat eller varit
utsatt för en olycka som inte var så
kraftig att de främre krockkuddarna
har löst ut.
• Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller om
bilen varit utsatt för en
olyckshändelse som inte var så kraftig
att sidokrockkuddarna och
sidokrockgardinerna har löst ut.
• Modeller utan knäkrockkudde på
förarsidan: Om dynan i rattcentrum
eller instrumentpanelen nära
framsätespassagerarens krockkudde
har blivit repad, sprucken eller på
annat sätt skadad.
Modeller med knäkrockkudde på
förarsidan: Rattens mitt,
instrumentbrädan nära
framsätespassagerarens krockkudde
eller instrumentpanelens nedre del
har blivit repad, sprucken eller på
annat sätt skadad.• Om ytan på sätena där
sidokrockkudden är monterad har
blivit repad, sprucken eller på annat
sätt skadad.
• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
1 .1 För säkert bruk
32

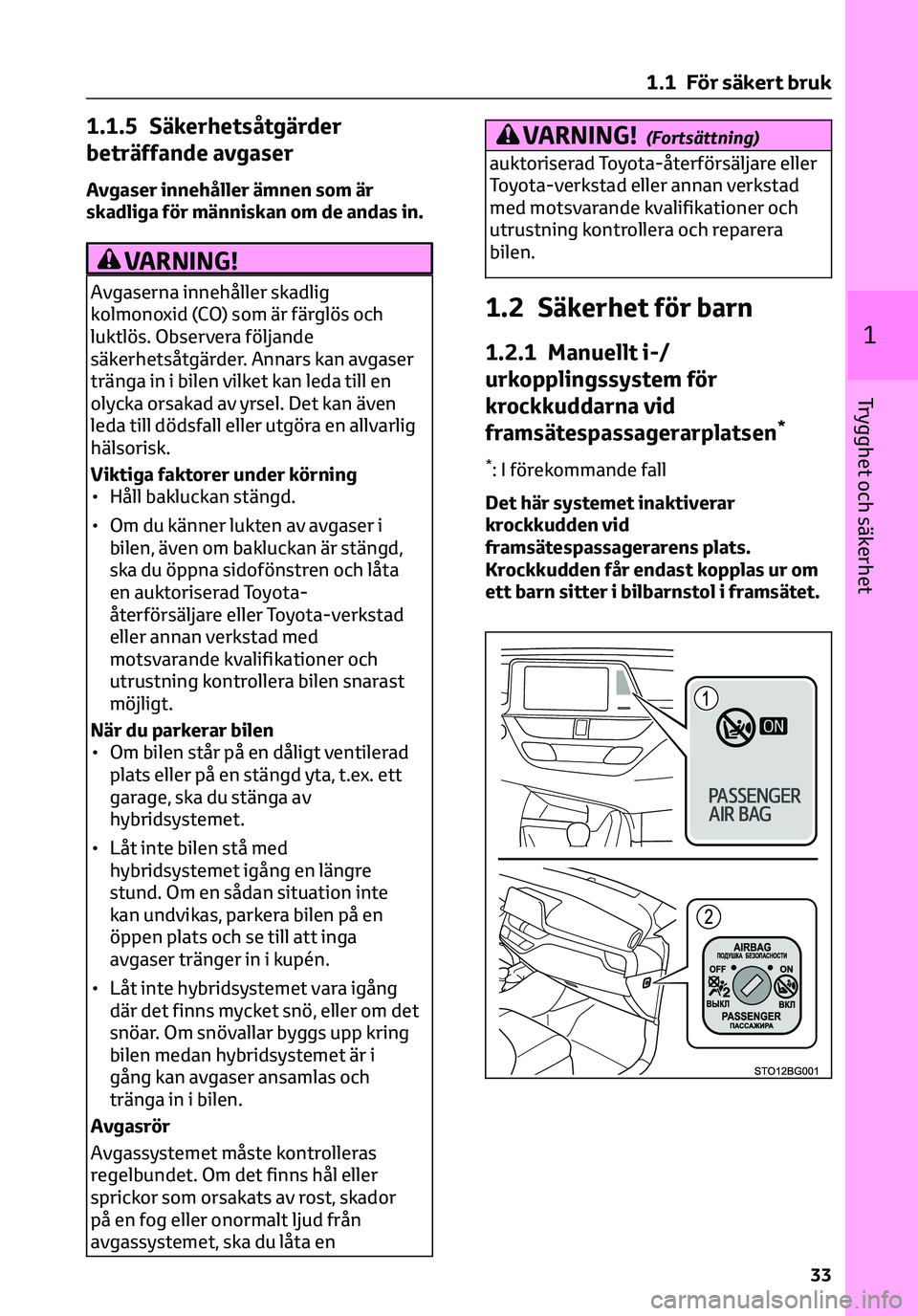

1.1.5 Säkerhetsåtgärder
beträffande avgaser
Avgaser innehåller ämnen som är
skadliga för människan om de andas in.
VARNING!
Avgaserna innehåller skadlig
kolmonoxid (CO) som är färglös och
luktlös. Observera följande
säkerhetsåtgärder. Annars kan avgaser
tränga in i bilen vilket kan leda till en
olycka orsakad av yrsel. Det kan även
leda till dödsfall eller utgöra en allvarlig
hälsorisk.
Viktiga faktorer under körning
• Håll bakluckan stängd.
• Om du känner lukten av avgaser i
bilen, även om bakluckan är stängd,
ska du öppna sidofönstren och låta
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen snarast
möjligt.
När du parkerar bilen
• Om bilen står på en dåligt ventilerad
plats eller på en stängd yta, t.ex. ett
garage, ska du stänga av
hybridsystemet.
• Låt inte bilen stå med
hybridsystemet igång en längre
stund. Om en sådan situation inte
kan undvikas, parkera bilen på en
öppen plats och se till att inga
avgaser tränger in i kupén.
• Låt inte hybridsystemet vara igång
där det finns mycket snö, eller om det
snöar. Om snövallar byggs upp kring
bilen medan hybridsystemet är i
gång kan avgaser ansamlas och
tränga in i bilen.
Avgasrör
Avgassystemet måste kontrolleras
regelbundet. Om det finns hål eller
sprickor som orsakats av rost, skador
på en fog eller onormalt ljud från
avgassystemet, ska du låta en
VARNING!(Fortsättning)
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera och reparera
bilen.
1.2 Säkerhet för barn
1.2.1 Manuellt i-/
urkopplingssystem för
krockkuddarna vid
framsätespassagerarplatsen
*
*: I förekommande fall
Det här systemet inaktiverar
krockkudden vid
framsätespassagerarens plats.
Krockkudden får endast kopplas ur om
ett barn sitter i bilbarnstol i framsätet.
1 .1 För säkert bruk
33
1
Trygghet och säkerhet
