4.5 Gebruik van de ondersteunende systemen
239
4
Rijden

4.5 Gebruik van de ondersteunende systemen
240

4.5 Gebruik van de ondersteunende systemen
241
4
Rijden

Voor auto's die in Servië zijn verkocht
4.5 Gebruik van de ondersteunende systemen
242
Voor auto's die in Oekraïne zijn verkocht

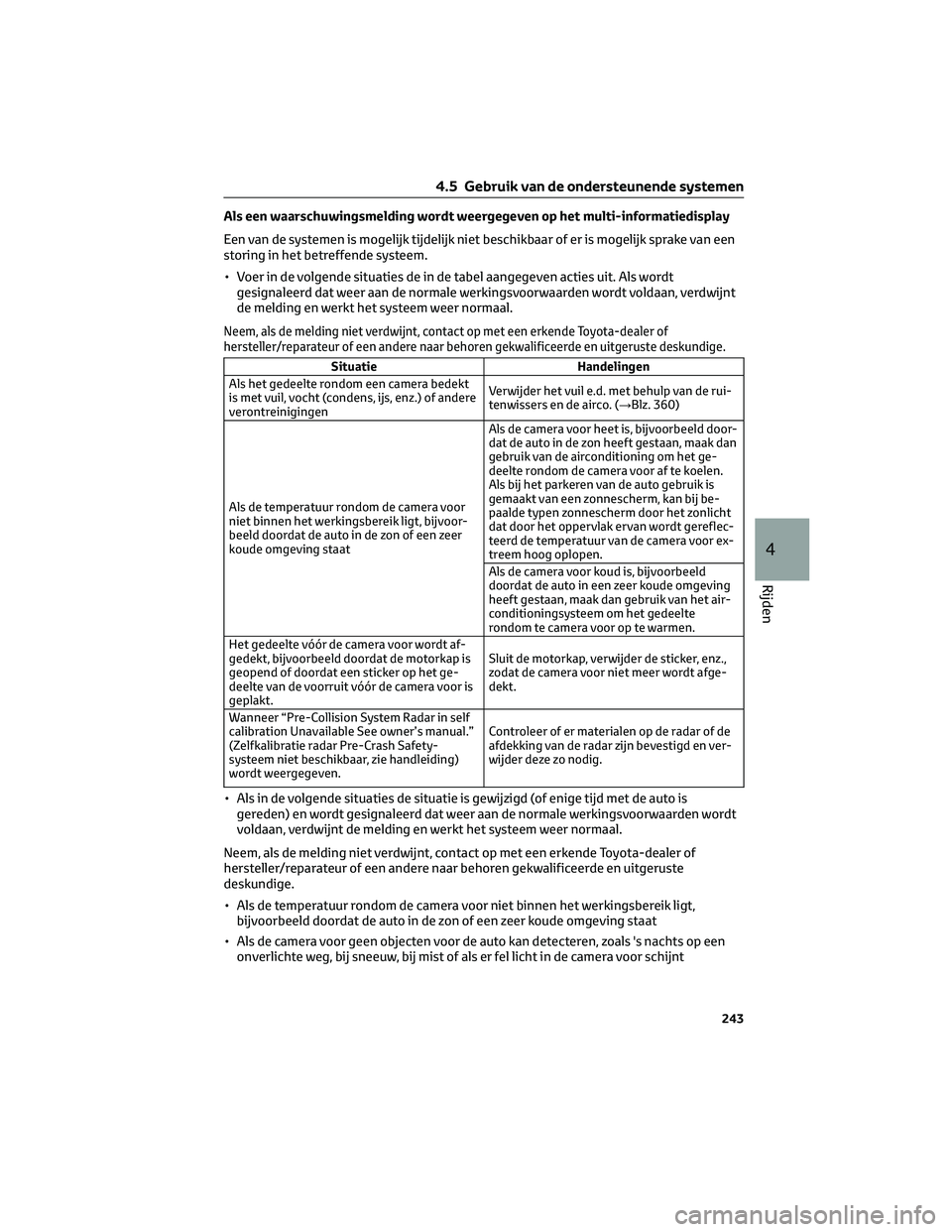

Als een waarschuwingsmelding wordt weergegeven op het multi-informatiedisplay
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van een
storing in het betreffende systeem.
• Voer in de volgende situaties de in de tabel aangegeven acties uit. Als wordt
gesignaleerd dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt
de melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Situatie Handelingen
Als het gedeelte rondom een camera bedekt
is met vuil, vocht (condens, ijs, enz.) of andere
verontreinigingenVerwijder het vuil e.d. met behulp van de rui-
tenwissers en de airco. (→Blz. 360)
Als de temperatuur rondom de camera voor
niet binnen het werkingsbereik ligt, bijvoor-
beeld doordat de auto in de zon of een zeer
koude omgeving staatAls de camera voor heet is, bijvoorbeeld door-
dat de auto in de zon heeft gestaan, maak dan
gebruik van de airconditioning om het ge-
deelte rondom de camera voor af te koelen.
Als bij het parkeren van de auto gebruik is
gemaakt van een zonnescherm, kan bij be-
paalde typen zonnescherm door het zonlicht
dat door het oppervlak ervan wordt gereflec-
teerd de temperatuur van de camera voor ex-
treem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude omgeving
heeft gestaan, maak dan gebruik van het air-
conditioningsysteem om het gedeelte
rondom te camera voor op te warmen.
Het gedeelte vóór de camera voor wordt af-
gedekt, bijvoorbeeld doordat de motorkap is
geopend of doordat een sticker op het ge-
deelte van de voorruit vóór de camera voor is
geplakt.Sluit de motorkap, verwijder de sticker, enz.,
zodat de camera voor niet meer wordt afge-
dekt.
Wanneer “Pre-Collision System Radar in self
calibration Unavailable See owner’s manual.”
(Zelfkalibratie radar Pre-Crash Safety-
systeem niet beschikbaar, zie handleiding)
wordt weergegeven.Controleer of er materialen op de radar of de
afdekking van de radar zijn bevestigd en ver-
wijder deze zo nodig.
• Als in de volgende situaties de situatie is gewijzigd (of enige tijd met de auto is
gereden) en wordt gesignaleerd dat weer aan de normale werkingsvoorwaarden wordt
voldaan, verdwijnt de melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
• Als de temperatuur rondom de camera voor niet binnen het werkingsbereik ligt,
bijvoorbeeld doordat de auto in de zon of een zeer koude omgeving staat
• Als de camera voor geen objecten voor de auto kan detecteren, zoals 's nachts op een
onverlichte weg, bij sneeuw, bij mist of als er fel licht in de camera voor schijnt
4.5 Gebruik van de ondersteunende systemen
243
4
Rijden

• Afhankelijk van de omstandigheden in de omgeving van de auto oordeelt de radar
mogelijk dat de omgeving niet goed kan worden herkend. In dat geval wordt
“Pre-Collision System Unavailable See owner’s manual.” (Pre-Crash Safety-systeem
niet beschikbaar, zie handleiding) weergegeven.
4.5.2 PCS (Pre-Crash Safety-systeem)*
*: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van een radarsensor en een camera voor om
objecten (→blz. 243) vóór de auto te signaleren. Wanneer het systeem oordeelt dat de
kans op een frontale aanrijding met een object groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurder te helpen een aanrijding te voorkomen. Wanneer
het systeem oordeelt dat de kans op een frontale aanrijding met een object zeer groot
is, worden de remmen automatisch bekrachtigd om te helpen een aanrijding te
voorkomen of om de impact van een aanrijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden gewijzigd. (→Blz. 248)
Signaleerbare objecten en beschikbaarheid functie
Het systeem kan de volgende zaken signaleren (de waarneembare zaken verschillen
afhankelijk van de functie):
Regio'sSignaleerbare
objectenBeschikbaarheid functie Landen/gebieden
A■Voertuigen
■Fietsers
■Voetgangers
De Pre-Crash-
waarschuwing, Pre-Crash
Brake Assist, Pre-Crash
Brake-functie, Emergency
Steering Assist en assistentie
bij het rechts/links afslaan
op een kruispunt zijn be-
schikbaarIJsland, Albanië, Andorra,
Oostenrijk, België, Bosnië en
Herzegovina, Bulgarije, de
Canarische Eilanden, Kroa-
tië, Cyprus, Tsjechië, Dene-
marken, Estland, de Faeröer,
Finland, Frankrijk, Duitsland,
Gibraltar, Griekenland, Hon-
garije, Ierland, Israël, Italië,
Letland, Litouwen, Luxem-
burg, Macedonië, Malta, Mo-
naco, Montenegro, Neder-
land, Noorwegen, Polen,
Portugal, Roemenië, Servië,
Slowakije, Slovenië, Spanje,
Zweden, Zwitserland, Turkije,
Oekraïne, het Verenigd Ko-
ninkrijk
B VoertuigenDe Pre-Crash-
waarschuwing, Pre-Crash
Brake Assist en Pre-Crash
Brake-functie zijn beschik-
baarGeorgië
De landen en regio's in het overzicht zijn van toepassing vanaf augustus 2020. Afhankelijk
van wanneer de auto is verkocht kunnen de landen en regio's echter verschillen. Neem
voor meer informatie contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4.5 Gebruik van de ondersteunende systemen
244

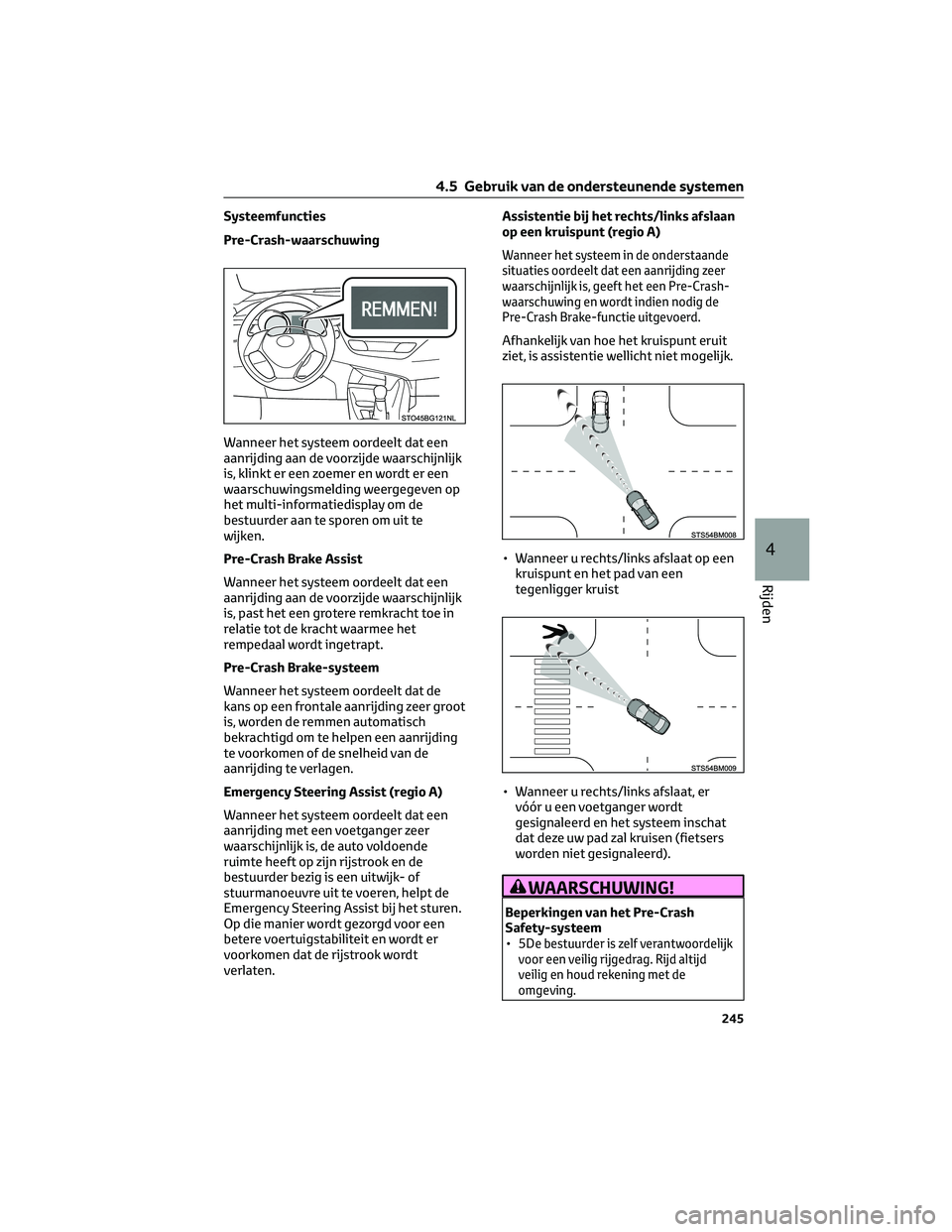

Systeemfuncties
Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijnlijk
is, klinkt er een zoemer en wordt er een
waarschuwingsmelding weergegeven op
het multi-informatiedisplay om de
bestuurder aan te sporen om uit te
wijken.
Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijnlijk
is, past het een grotere remkracht toe in
relatie tot de kracht waarmee het
rempedaal wordt ingetrapt.
Pre-Crash Brake-systeem
Wanneer het systeem oordeelt dat de
kans op een frontale aanrijding zeer groot
is, worden de remmen automatisch
bekrachtigd om te helpen een aanrijding
te voorkomen of de snelheid van de
aanrijding te verlagen.
Emergency Steering Assist (regio A)
Wanneer het systeem oordeelt dat een
aanrijding met een voetganger zeer
waarschijnlijk is, de auto voldoende
ruimte heeft op zijn rijstrook en de
bestuurder bezig is een uitwijk- of
stuurmanoeuvre uit te voeren, helpt de
Emergency Steering Assist bij het sturen.
Op die manier wordt gezorgd voor een
betere voertuigstabiliteit en wordt er
voorkomen dat de rijstrook wordt
verlaten.Assistentie bij het rechts/links afslaan
op een kruispunt (regio A)
Wanneer het systeem in de onderstaande
situaties oordeelt dat een aanrijding zeer
waarschijnlijk is, geeft het een Pre-Crash-
waarschuwing en wordt indien nodig de
Pre-Crash Brake-functie uitgevoerd.
Afhankelijk van hoe het kruispunt eruit
ziet, is assistentie wellicht niet mogelijk.
• Wanneer u rechts/links afslaat op een
kruispunt en het pad van een
tegenligger kruist
• Wanneer u rechts/links afslaat, er
vóór u een voetganger wordt
gesignaleerd en het systeem inschat
dat deze uw pad zal kruisen (fietsers
worden niet gesignaleerd).
WAARSCHUWING!
Beperkingen van het Pre-Crash
Safety-systeem
•5
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd
veilig en houd rekening met de
omgeving.
4.5 Gebruik van de ondersteunende systemen
245
4
Rijden

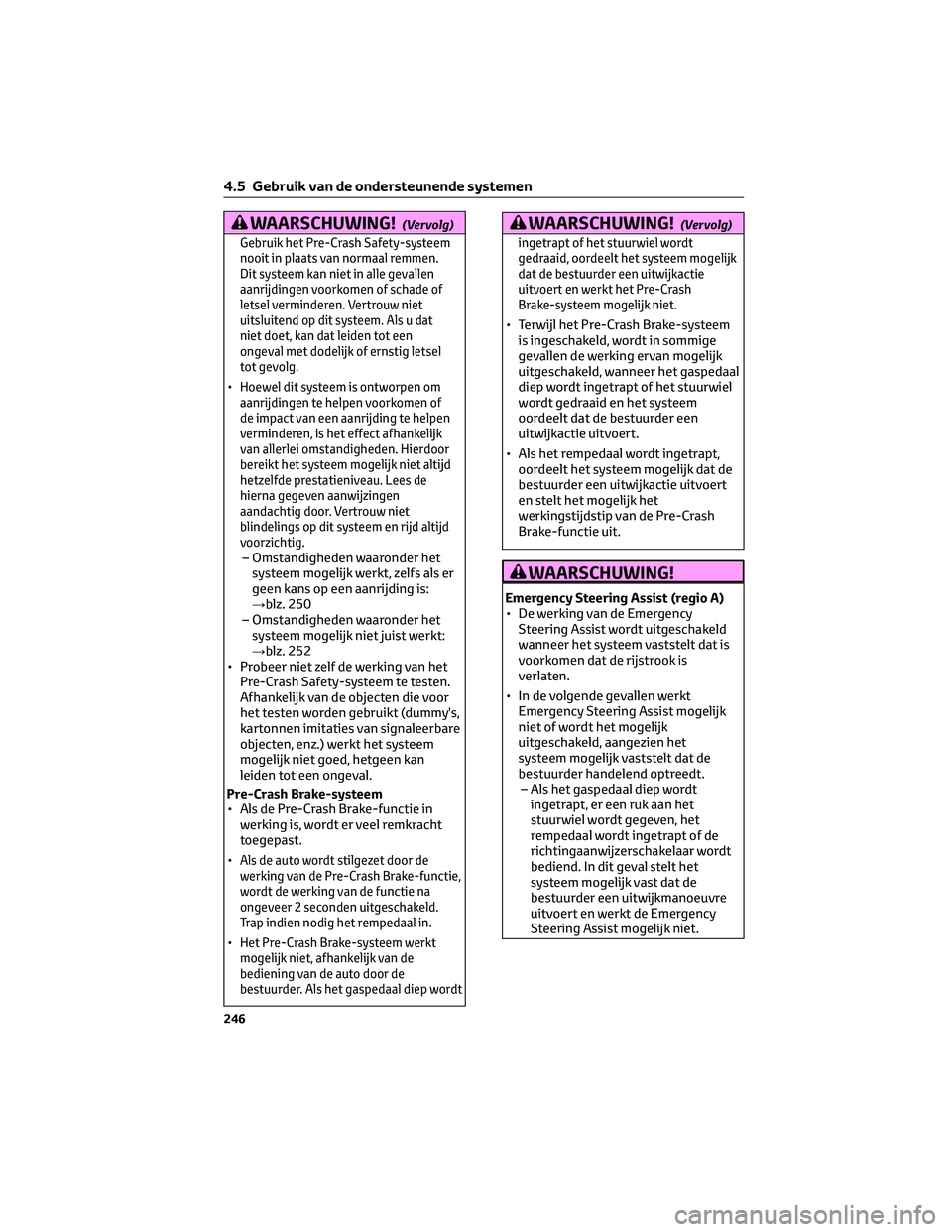

WAARSCHUWING!(Vervolg)
Gebruik het Pre-Crash Safety-systeem
nooit in plaats van normaal remmen.
Dit systeem kan niet in alle gevallen
aanrijdingen voorkomen of schade of
letsel verminderen. Vertrouw niet
uitsluitend op dit systeem. Als u dat
niet doet, kan dat leiden tot een
ongeval met dodelijk of ernstig letsel
tot gevolg.
•Hoewel dit systeem is ontworpen om
aanrijdingen te helpen voorkomen of
de impact van een aanrijding te helpen
verminderen, is het effect afhankelijk
van allerlei omstandigheden. Hierdoor
bereikt het systeem mogelijk niet altijd
hetzelfde prestatieniveau. Lees de
hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet
blindelings op dit systeem en rijd altijd
voorzichtig.
– Omstandigheden waaronder het
systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is:
→blz. 250
– Omstandigheden waaronder het
systeem mogelijk niet juist werkt:
→blz. 252
• Probeer niet zelf de werking van het
Pre-Crash Safety-systeem te testen.
Afhankelijk van de objecten die voor
het testen worden gebruikt (dummy's,
kartonnen imitaties van signaleerbare
objecten, enz.) werkt het systeem
mogelijk niet goed, hetgeen kan
leiden tot een ongeval.
Pre-Crash Brake-systeem
• Als de Pre-Crash Brake-functie in
werking is, wordt er veel remkracht
toegepast.
•
Als de auto wordt stilgezet door de
werking van de Pre-Crash Brake-functie,
wordt de werking van de functie na
ongeveer 2 seconden uitgeschakeld.
Trap indien nodig het rempedaal in.
•Het Pre-Crash Brake-systeem werkt
mogelijk niet, afhankelijk van de
bediening van de auto door de
bestuurder. Als het gaspedaal diep wordt
WAARSCHUWING!(Vervolg)
ingetrapt of het stuurwiel wordt
gedraaid, oordeelt het systeem mogelijk
dat de bestuurder een uitwijkactie
uitvoert en werkt het Pre-Crash
Brake-systeem mogelijk niet.
• Terwijl het Pre-Crash Brake-systeem
is ingeschakeld, wordt in sommige
gevallen de werking ervan mogelijk
uitgeschakeld, wanneer het gaspedaal
diep wordt ingetrapt of het stuurwiel
wordt gedraaid en het systeem
oordeelt dat de bestuurder een
uitwijkactie uitvoert.
• Als het rempedaal wordt ingetrapt,
oordeelt het systeem mogelijk dat de
bestuurder een uitwijkactie uitvoert
en stelt het mogelijk het
werkingstijdstip van de Pre-Crash
Brake-functie uit.
WAARSCHUWING!
Emergency Steering Assist (regio A)
• De werking van de Emergency
Steering Assist wordt uitgeschakeld
wanneer het systeem vaststelt dat is
voorkomen dat de rijstrook is
verlaten.
• In de volgende gevallen werkt
Emergency Steering Assist mogelijk
niet of wordt het mogelijk
uitgeschakeld, aangezien het
systeem mogelijk vaststelt dat de
bestuurder handelend optreedt.
– Als het gaspedaal diep wordt
ingetrapt, er een ruk aan het
stuurwiel wordt gegeven, het
rempedaal wordt ingetrapt of de
richtingaanwijzerschakelaar wordt
bediend. In dit geval stelt het
systeem mogelijk vast dat de
bestuurder een uitwijkmanoeuvre
uitvoert en werkt de Emergency
Steering Assist mogelijk niet.
4.5 Gebruik van de ondersteunende systemen
246

WAARSCHUWING!(Vervolg)
– Terwijl de Emergency Steering
Assist in werking is, wordt in
sommige gevallen de werking ervan
mogelijk uitgeschakeld wanneer het
gaspedaal diep wordt ingetrapt, er
een ruk aan het stuurwiel wordt
gegeven of het rempedaal wordt
ingetrapt en het systeem oordeelt
dat de bestuurder een
uitwijkmanoeuvre uitvoert.
– Wanneer de Emergency Steering
Assist in werking is en het stuurwiel
stevig wordt vastgehouden of de
andere kant op wordt gedraaid dan
die waarin het systeem koppel
genereert, wordt de functie
mogelijk uitgeschakeld.
Wanneer moet het Pre-Crash
Safety-systeem worden uitgeschakeld
Schakel in de volgende situaties het
systeem uit, omdat het mogelijk niet
juist werkt, hetgeen kan leiden tot een
ongeval waarbij dodelijk of ernstig letsel
kan ontstaan:
• Als de auto wordt gesleept
• Bij het slepen van een andere auto
• Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of
vergelijkbaar transportmiddel
• Wanneer de auto wordt opgetakeld
terwijl het hybridesysteem aan staat
en de wielen vrij kunnen draaien
• Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een
vermogensbank of een
snelheidsmetertester, of bij het
balanceren van de wielen aan de auto
• Als er veel kracht wordt uitgeoefend
op de voorbumper of de grille door
een aanrijding of een andere oorzaak
• Als de auto niet stabiel functioneert,
zoals na een ongeval of tijdens een
storing
• Als sportief met de auto wordt
gereden of als op onverharde wegen
wordt gereden
WAARSCHUWING!(Vervolg)
• Als de banden niet de juiste
bandenspanning hebben
WAARSCHUWING!
• Als de banden zeer versleten zijn
• Als banden van een andere dan de
voorgeschreven maat zijn geplaatst
• Als er sneeuwkettingen zijn
aangebracht
• Wanneer er een compact reservewiel
is gemonteerd of een
bandenreparatieset is gebruikt
• Als er tijdelijk uitrusting
(sneeuwploeg, enz.) die de
radarsensor of de camera voor kan
hinderen op de auto is geplaatst
Wijzigen van instellingen van het
Pre-Crash Safety-systeem
In-/uitschakelen van het Pre-Crash
Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
(→blz. 506) van het
multi-informatiedisplay.
Het systeem wordt automatisch
ingeschakeld telkens wanneer het
contact AAN wordt gezet.
4.5 Gebruik van de ondersteunende systemen
247
4
Rijden

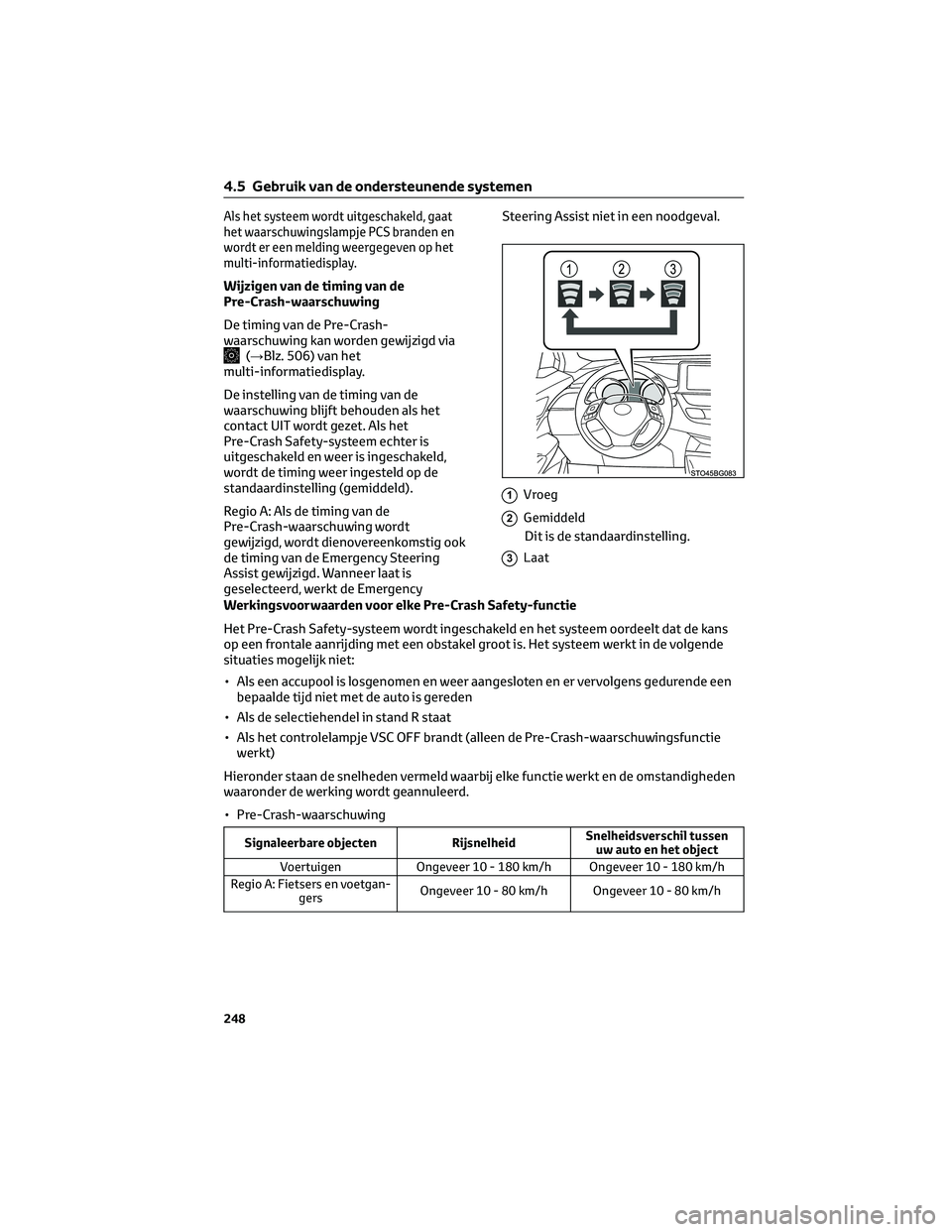

Als het systeem wordt uitgeschakeld, gaat
het waarschuwingslampje PCS branden en
wordt er een melding weergegeven op het
multi-informatiedisplay.
Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-
waarschuwing kan worden gewijzigd via
(→Blz. 506) van het
multi-informatiedisplay.
De instelling van de timing van de
waarschuwing blijft behouden als het
contact UIT wordt gezet. Als het
Pre-Crash Safety-systeem echter is
uitgeschakeld en weer is ingeschakeld,
wordt de timing weer ingesteld op de
standaardinstelling (gemiddeld).
Regio A: Als de timing van de
Pre-Crash-waarschuwing wordt
gewijzigd, wordt dienovereenkomstig ook
de timing van de Emergency Steering
Assist gewijzigd. Wanneer laat is
geselecteerd, werkt de EmergencySteering Assist niet in een noodgeval.
1Vroeg
2Gemiddeld
Dit is de standaardinstelling.
3Laat
Werkingsvoorwaarden voor elke Pre-Crash Safety-functie
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt dat de kans
op een frontale aanrijding met een obstakel groot is. Het systeem werkt in de volgende
situaties mogelijk niet:
• Als een accupool is losgenomen en weer aangesloten en er vervolgens gedurende een
bepaalde tijd niet met de auto is gereden
• Als de selectiehendel in stand R staat
• Als het controlelampje VSC OFF brandt (alleen de Pre-Crash-waarschuwingsfunctie
werkt)
Hieronder staan de snelheden vermeld waarbij elke functie werkt en de omstandigheden
waaronder de werking wordt geannuleerd.
• Pre-Crash-waarschuwing
Signaleerbare objecten RijsnelheidSnelheidsverschil tussen
uw auto en het object
Voertuigen Ongeveer 10 - 180 km/h Ongeveer 10 - 180 km/h
Regio A: Fietsers en voetgan-
gersOngeveer 10 - 80 km/h Ongeveer 10 - 80 km/h
4.5 Gebruik van de ondersteunende systemen
248
