TOYOTA C-HR 2023 Instructieboekje (in Dutch)

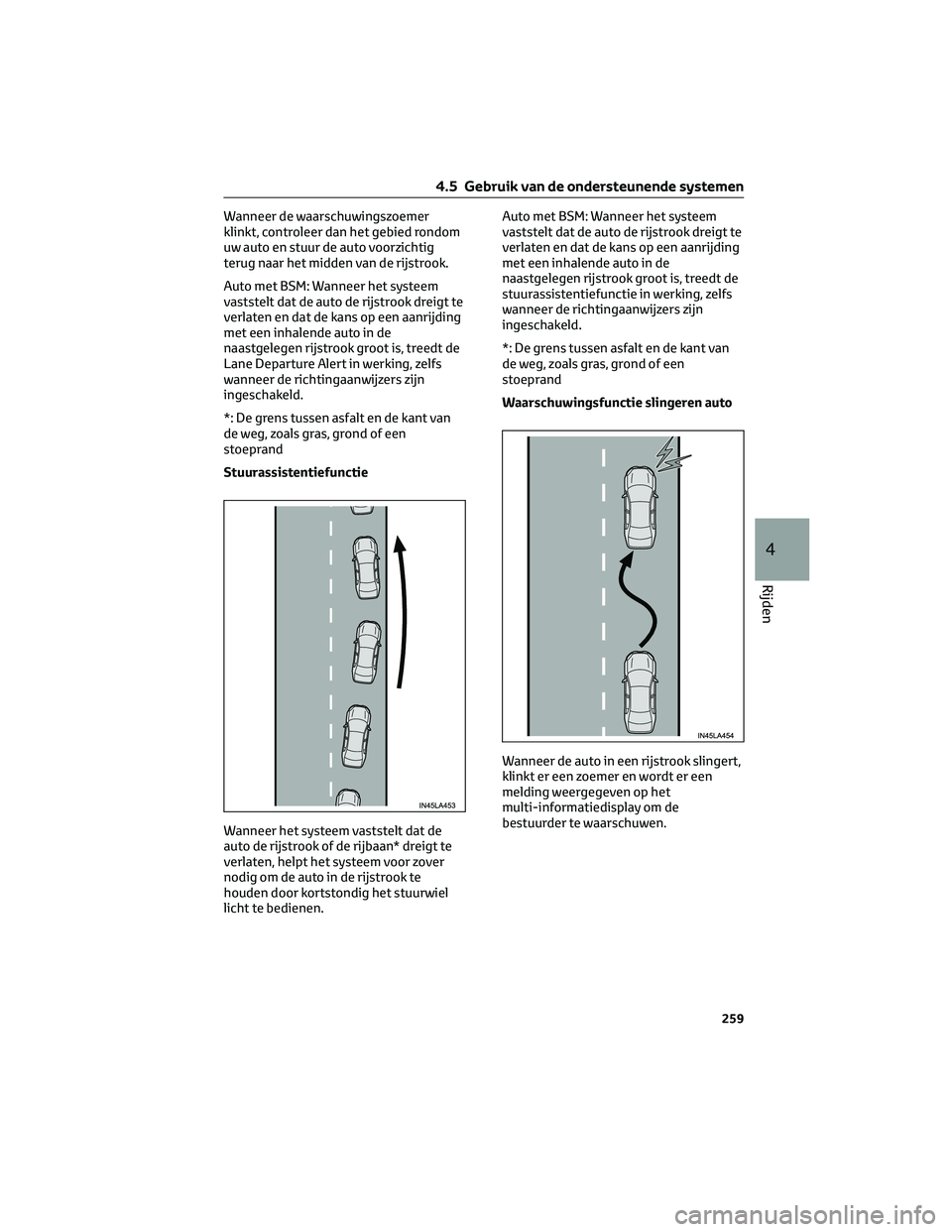

Wanneer de waarschuwingszoemer
klinkt, controleer dan het gebied rondom
uw auto en stuur de auto voorzichtig
terug naar het midden van de rijstrook.
Auto met BSM: Wanneer het systeem
vaststelt dat de auto de rijstrook dreigt te
verlaten en dat de kans op een aanrijding
met een inhalende auto in de
naastgelegen rijstrook groot is, treedt de
Lane Departure Alert in werking, zelfs
wanneer de richtingaanwijzers zijn
ingeschakeld.
*: De grens tussen asfalt en de kant van
de weg, zoals gras, grond of een
stoeprand
Stuurassistentiefunctie
Wanneer het systeem vaststelt dat de
auto de rijstrook of de rijbaan* dreigt te
verlaten, helpt het systeem voor zover
nodig om de auto in de rijstrook te
houden door kortstondig het stuurwiel
licht te bedienen.Auto met BSM: Wanneer het systeem
vaststelt dat de auto de rijstrook dreigt te
verlaten en dat de kans op een aanrijding
met een inhalende auto in de
naastgelegen rijstrook groot is, treedt de
stuurassistentiefunctie in werking, zelfs
wanneer de richtingaanwijzers zijn
ingeschakeld.
*: De grens tussen asfalt en de kant van
de weg, zoals gras, grond of een
stoeprand
Waarschuwingsfunctie slingeren auto
Wanneer de auto in een rijstrook slingert,
klinkt er een zoemer en wordt er een
melding weergegeven op het
multi-informatiedisplay om de
bestuurder te waarschuwen.
4.5 Gebruik van de ondersteunende systemen
259
4
Rijden

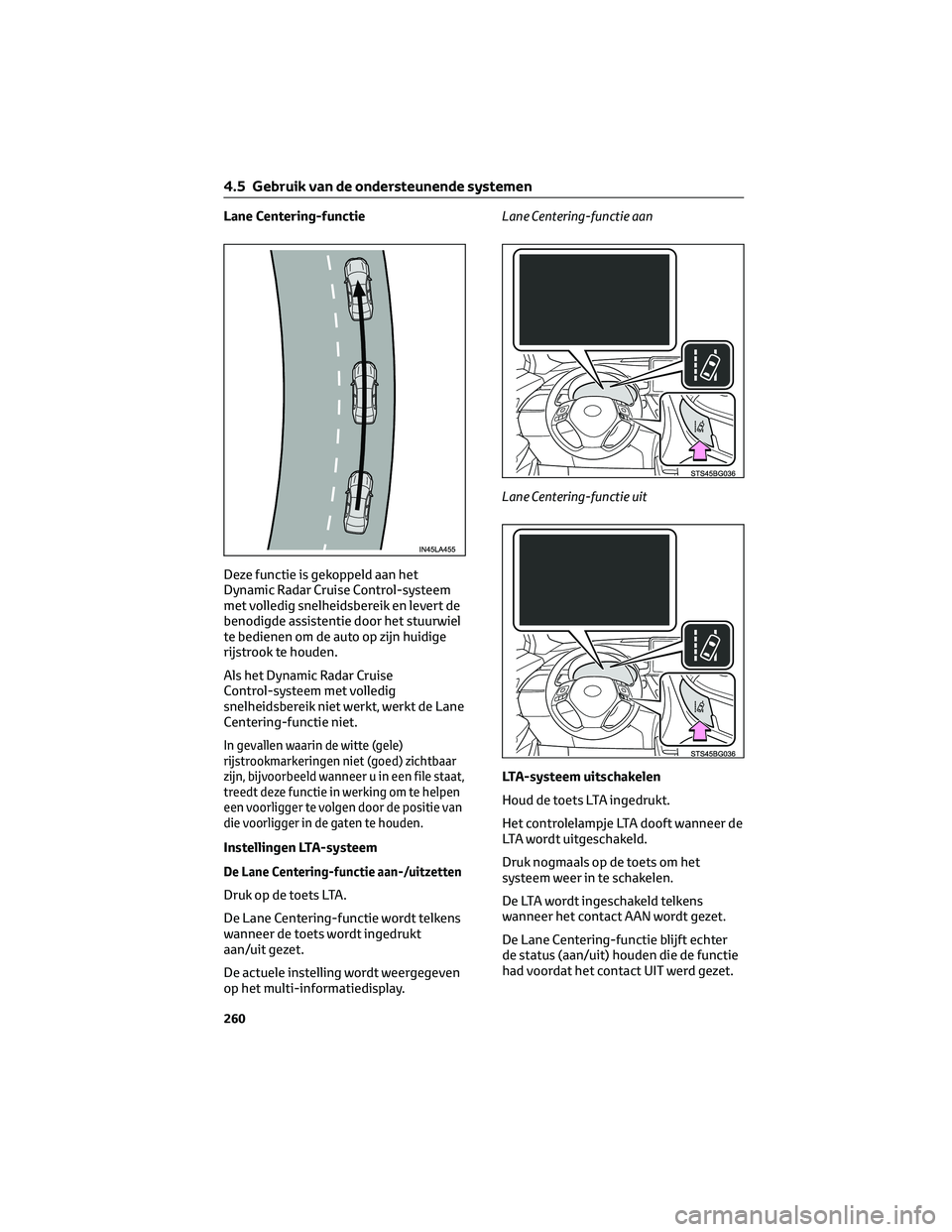

Lane Centering-functie
Deze functie is gekoppeld aan het
Dynamic Radar Cruise Control-systeem
met volledig snelheidsbereik en levert de
benodigde assistentie door het stuurwiel
te bedienen om de auto op zijn huidige
rijstrook te houden.
Als het Dynamic Radar Cruise
Control-systeem met volledig
snelheidsbereik niet werkt, werkt de Lane
Centering-functie niet.
In gevallen waarin de witte (gele)
rijstrookmarkeringen niet (goed) zichtbaar
zijn, bijvoorbeeld wanneer u in een file staat,
treedt deze functie in werking om te helpen
een voorligger te volgen door de positie van
die voorligger in de gaten te houden.
Instellingen LTA-systeem
De Lane Centering-functie aan-/uitzetten
Druk op de toets LTA.
De Lane Centering-functie wordt telkens
wanneer de toets wordt ingedrukt
aan/uit gezet.
De actuele instelling wordt weergegeven
op het multi-informatiedisplay.Lane Centering-functie aan
Lane Centering-functie uit
LTA-systeem uitschakelen
Houd de toets LTA ingedrukt.
Het controlelampje LTA dooft wanneer de
LTA wordt uitgeschakeld.
Druk nogmaals op de toets om het
systeem weer in te schakelen.
De LTA wordt ingeschakeld telkens
wanneer het contact AAN wordt gezet.
De Lane Centering-functie blijft echter
de status (aan/uit) houden die de functie
had voordat het contact UIT werd gezet.
4.5 Gebruik van de ondersteunende systemen
260

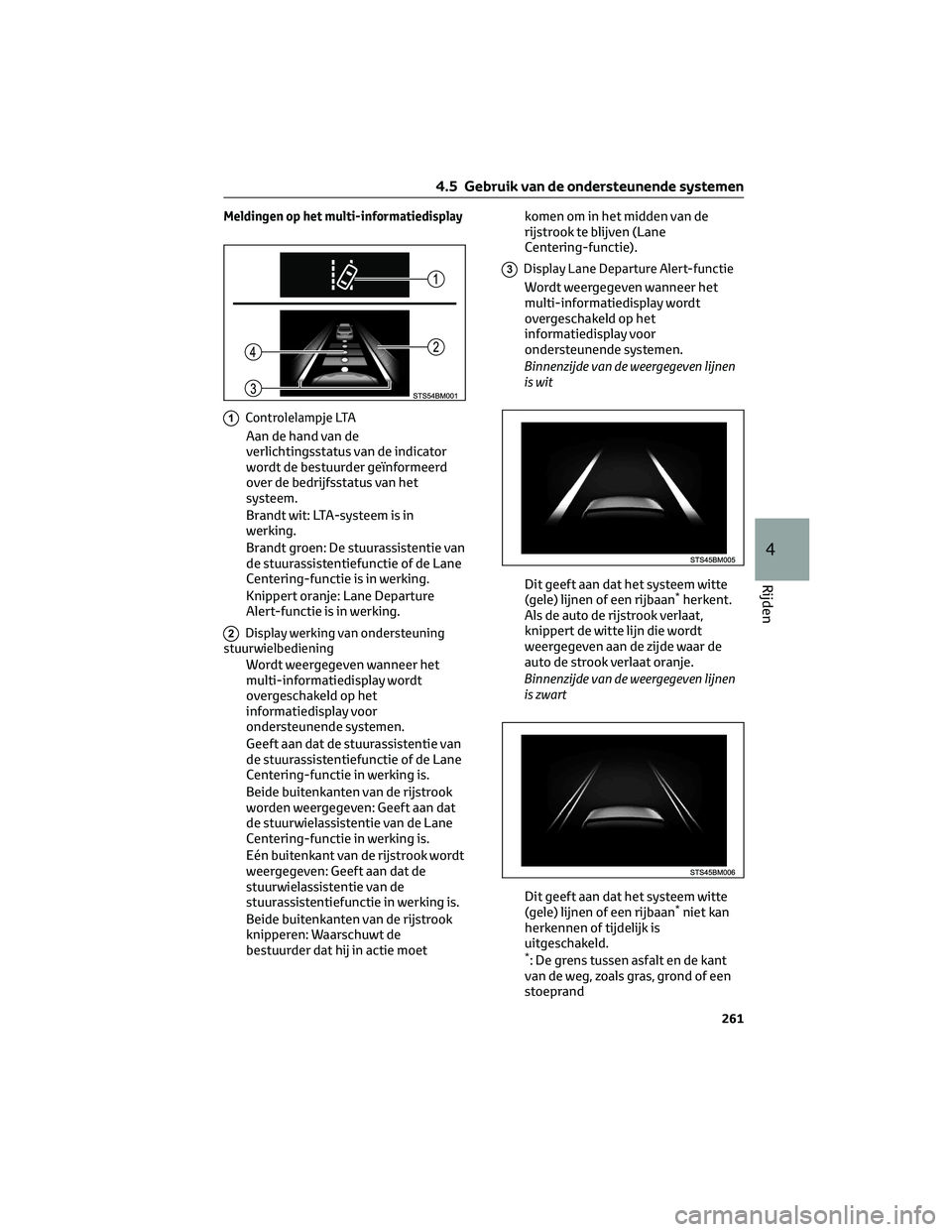

Meldingen op het multi-informatiedisplay
1Controlelampje LTA
Aan de hand van de
verlichtingsstatus van de indicator
wordt de bestuurder geïnformeerd
over de bedrijfsstatus van het
systeem.
Brandt wit: LTA-systeem is in
werking.
Brandt groen: De stuurassistentie van
de stuurassistentiefunctie of de Lane
Centering-functie is in werking.
Knippert oranje: Lane Departure
Alert-functie is in werking.
2Display werking van ondersteuning
stuurwielbediening
Wordt weergegeven wanneer het
multi-informatiedisplay wordt
overgeschakeld op het
informatiedisplay voor
ondersteunende systemen.
Geeft aan dat de stuurassistentie van
de stuurassistentiefunctie of de Lane
Centering-functie in werking is.
Beide buitenkanten van de rijstrook
worden weergegeven: Geeft aan dat
de stuurwielassistentie van de Lane
Centering-functie in werking is.
Eén buitenkant van de rijstrook wordt
weergegeven: Geeft aan dat de
stuurwielassistentie van de
stuurassistentiefunctie in werking is.
Beide buitenkanten van de rijstrook
knipperen: Waarschuwt de
bestuurder dat hij in actie moetkomen om in het midden van de
rijstrook te blijven (Lane
Centering-functie).
3Display Lane Departure Alert-functie
Wordt weergegeven wanneer het
multi-informatiedisplay wordt
overgeschakeld op het
informatiedisplay voor
ondersteunende systemen.
Binnenzijde van de weergegeven lijnen
is wit
Dit geeft aan dat het systeem witte
(gele) lijnen of een rijbaan
*herkent.
Als de auto de rijstrook verlaat,
knippert de witte lijn die wordt
weergegeven aan de zijde waar de
auto de strook verlaat oranje.
Binnenzijde van de weergegeven lijnen
is zwart
Dit geeft aan dat het systeem witte
(gele) lijnen of een rijbaan
*niet kan
herkennen of tijdelijk is
uitgeschakeld.
*: De grens tussen asfalt en de kant
van de weg, zoals gras, grond of een
stoeprand
4.5 Gebruik van de ondersteunende systemen
261
4
Rijden

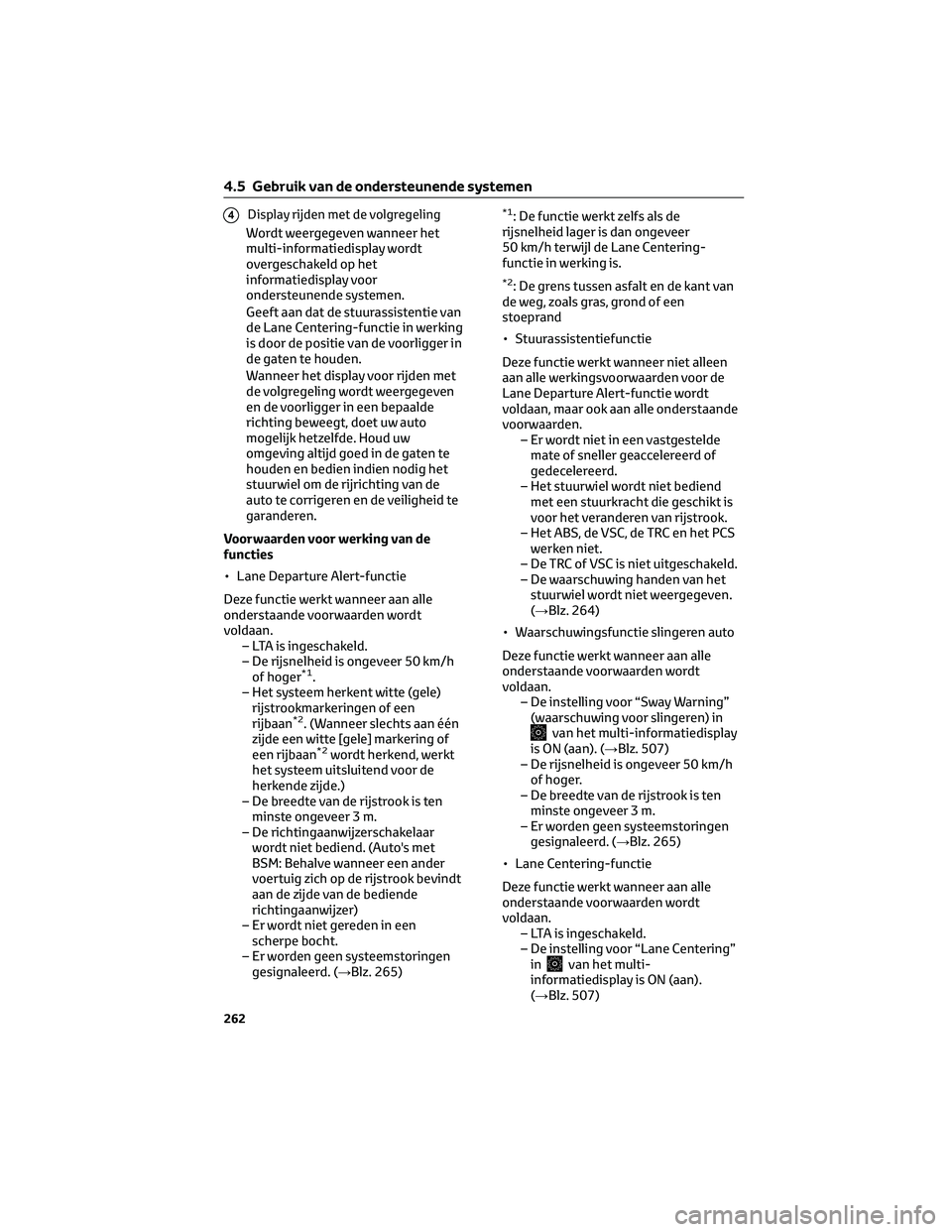

4Display rijden met de volgregeling
Wordt weergegeven wanneer het
multi-informatiedisplay wordt
overgeschakeld op het
informatiedisplay voor
ondersteunende systemen.
Geeft aan dat de stuurassistentie van
de Lane Centering-functie in werking
is door de positie van de voorligger in
de gaten te houden.
Wanneer het display voor rijden met
de volgregeling wordt weergegeven
en de voorligger in een bepaalde
richting beweegt, doet uw auto
mogelijk hetzelfde. Houd uw
omgeving altijd goed in de gaten te
houden en bedien indien nodig het
stuurwiel om de rijrichting van de
auto te corrigeren en de veiligheid te
garanderen.
Voorwaarden voor werking van de
functies
• Lane Departure Alert-functie
Deze functie werkt wanneer aan alle
onderstaande voorwaarden wordt
voldaan.
– LTA is ingeschakeld.
– De rijsnelheid is ongeveer 50 km/h
of hoger
*1.
– Het systeem herkent witte (gele)
rijstrookmarkeringen of een
rijbaan
*2. (Wanneer slechts aan één
zijde een witte [gele] markering of
een rijbaan
*2wordt herkend, werkt
het systeem uitsluitend voor de
herkende zijde.)
– De breedte van de rijstrook is ten
minste ongeveer 3 m.
– De richtingaanwijzerschakelaar
wordt niet bediend. (Auto's met
BSM: Behalve wanneer een ander
voertuig zich op de rijstrook bevindt
aan de zijde van de bediende
richtingaanwijzer)
– Er wordt niet gereden in een
scherpe bocht.
– Er worden geen systeemstoringen
gesignaleerd. (→Blz. 265)
*1: De functie werkt zelfs als de
rijsnelheid lager is dan ongeveer
50 km/h terwijl de Lane Centering-
functie in werking is.
*2: De grens tussen asfalt en de kant van
de weg, zoals gras, grond of een
stoeprand
• Stuurassistentiefunctie
Deze functie werkt wanneer niet alleen
aan alle werkingsvoorwaarden voor de
Lane Departure Alert-functie wordt
voldaan, maar ook aan alle onderstaande
voorwaarden.
– Er wordt niet in een vastgestelde
mate of sneller geaccelereerd of
gedecelereerd.
– Het stuurwiel wordt niet bediend
met een stuurkracht die geschikt is
voor het veranderen van rijstrook.
– Het ABS, de VSC, de TRC en het PCS
werken niet.
– De TRC of VSC is niet uitgeschakeld.
– De waarschuwing handen van het
stuurwiel wordt niet weergegeven.
(→Blz. 264)
• Waarschuwingsfunctie slingeren auto
Deze functie werkt wanneer aan alle
onderstaande voorwaarden wordt
voldaan.
– De instelling voor “Sway Warning”
(waarschuwing voor slingeren) in
van het multi-informatiedisplay
is ON (aan). (→Blz. 507)
– De rijsnelheid is ongeveer 50 km/h
of hoger.
– De breedte van de rijstrook is ten
minste ongeveer 3 m.
– Er worden geen systeemstoringen
gesignaleerd. (→Blz. 265)
• Lane Centering-functie
Deze functie werkt wanneer aan alle
onderstaande voorwaarden wordt
voldaan.
– LTA is ingeschakeld.
– De instelling voor “Lane Centering”
in
van het multi-
informatiedisplay is ON (aan).
(→Blz. 507)
4.5 Gebruik van de ondersteunende systemen
262

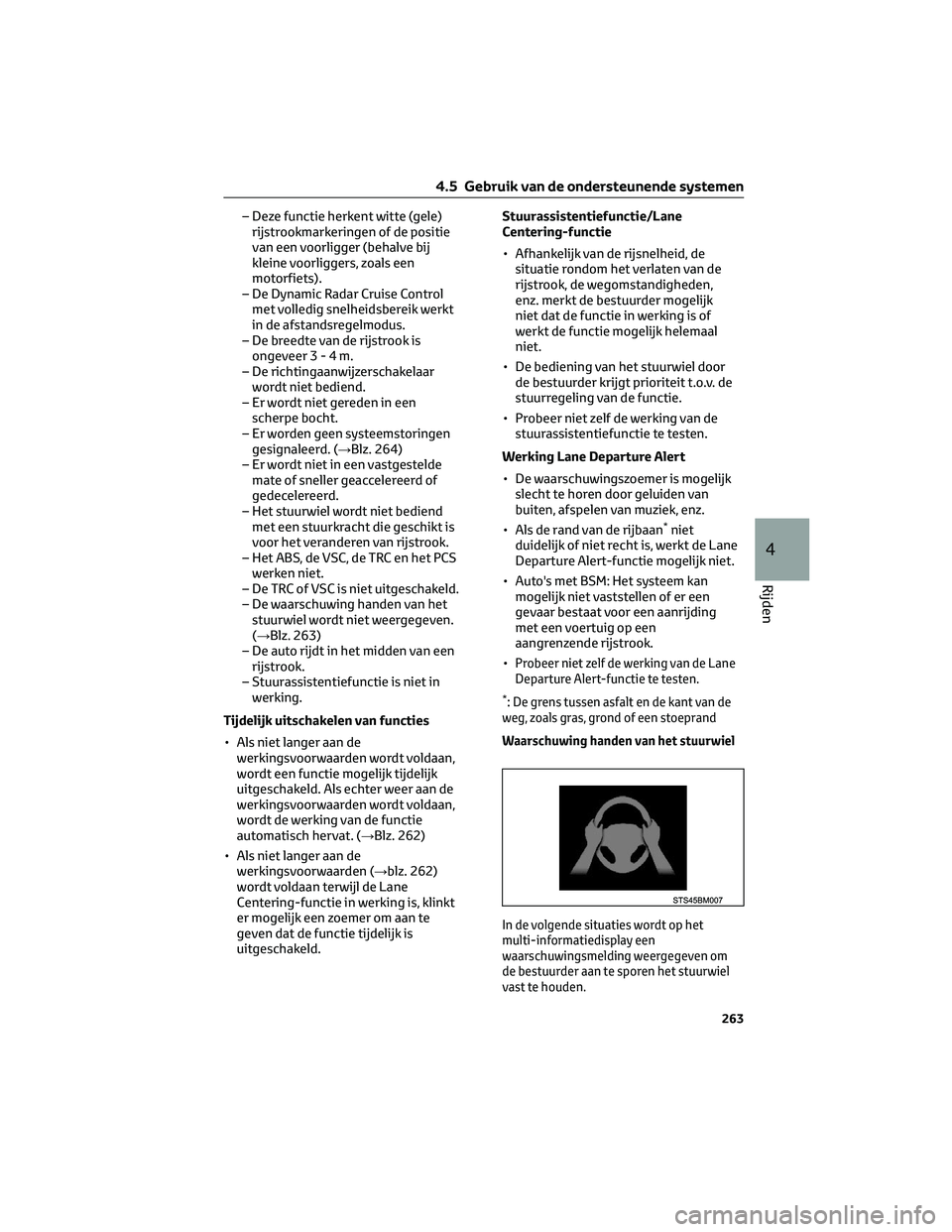

– Deze functie herkent witte (gele)
rijstrookmarkeringen of de positie
van een voorligger (behalve bij
kleine voorliggers, zoals een
motorfiets).
– De Dynamic Radar Cruise Control
met volledig snelheidsbereik werkt
in de afstandsregelmodus.
– De breedte van de rijstrook is
ongeveer3-4m.
– De richtingaanwijzerschakelaar
wordt niet bediend.
– Er wordt niet gereden in een
scherpe bocht.
– Er worden geen systeemstoringen
gesignaleerd. (→Blz. 264)
– Er wordt niet in een vastgestelde
mate of sneller geaccelereerd of
gedecelereerd.
– Het stuurwiel wordt niet bediend
met een stuurkracht die geschikt is
voor het veranderen van rijstrook.
– Het ABS, de VSC, de TRC en het PCS
werken niet.
– De TRC of VSC is niet uitgeschakeld.
– De waarschuwing handen van het
stuurwiel wordt niet weergegeven.
(→Blz. 263)
– De auto rijdt in het midden van een
rijstrook.
– Stuurassistentiefunctie is niet in
werking.
Tijdelijk uitschakelen van functies
• Als niet langer aan de
werkingsvoorwaarden wordt voldaan,
wordt een functie mogelijk tijdelijk
uitgeschakeld. Als echter weer aan de
werkingsvoorwaarden wordt voldaan,
wordt de werking van de functie
automatisch hervat. (→Blz. 262)
• Als niet langer aan de
werkingsvoorwaarden (→blz. 262)
wordt voldaan terwijl de Lane
Centering-functie in werking is, klinkt
er mogelijk een zoemer om aan te
geven dat de functie tijdelijk is
uitgeschakeld.Stuurassistentiefunctie/Lane
Centering-functie
• Afhankelijk van de rijsnelheid, de
situatie rondom het verlaten van de
rijstrook, de wegomstandigheden,
enz. merkt de bestuurder mogelijk
niet dat de functie in werking is of
werkt de functie mogelijk helemaal
niet.
• De bediening van het stuurwiel door
de bestuurder krijgt prioriteit t.o.v. de
stuurregeling van de functie.
• Probeer niet zelf de werking van de
stuurassistentiefunctie te testen.
Werking Lane Departure Alert
• De waarschuwingszoemer is mogelijk
slecht te horen door geluiden van
buiten, afspelen van muziek, enz.
• Als de rand van de rijbaan
*niet
duidelijk of niet recht is, werkt de Lane
Departure Alert-functie mogelijk niet.
• Auto's met BSM: Het systeem kan
mogelijk niet vaststellen of er een
gevaar bestaat voor een aanrijding
met een voertuig op een
aangrenzende rijstrook.
•
Probeer niet zelf de werking van de Lane
Departure Alert-functie te testen.
*:De grens tussen asfalt en de kant van de
weg, zoals gras, grond of een stoeprand
Waarschuwing handen van het stuurwiel
In de volgende situaties wordt op het
multi-informatiedisplay een
waarschuwingsmelding weergegeven om
de bestuurder aan te sporen het stuurwiel
vast te houden.
4.5 Gebruik van de ondersteunende systemen
263
4
Rijden

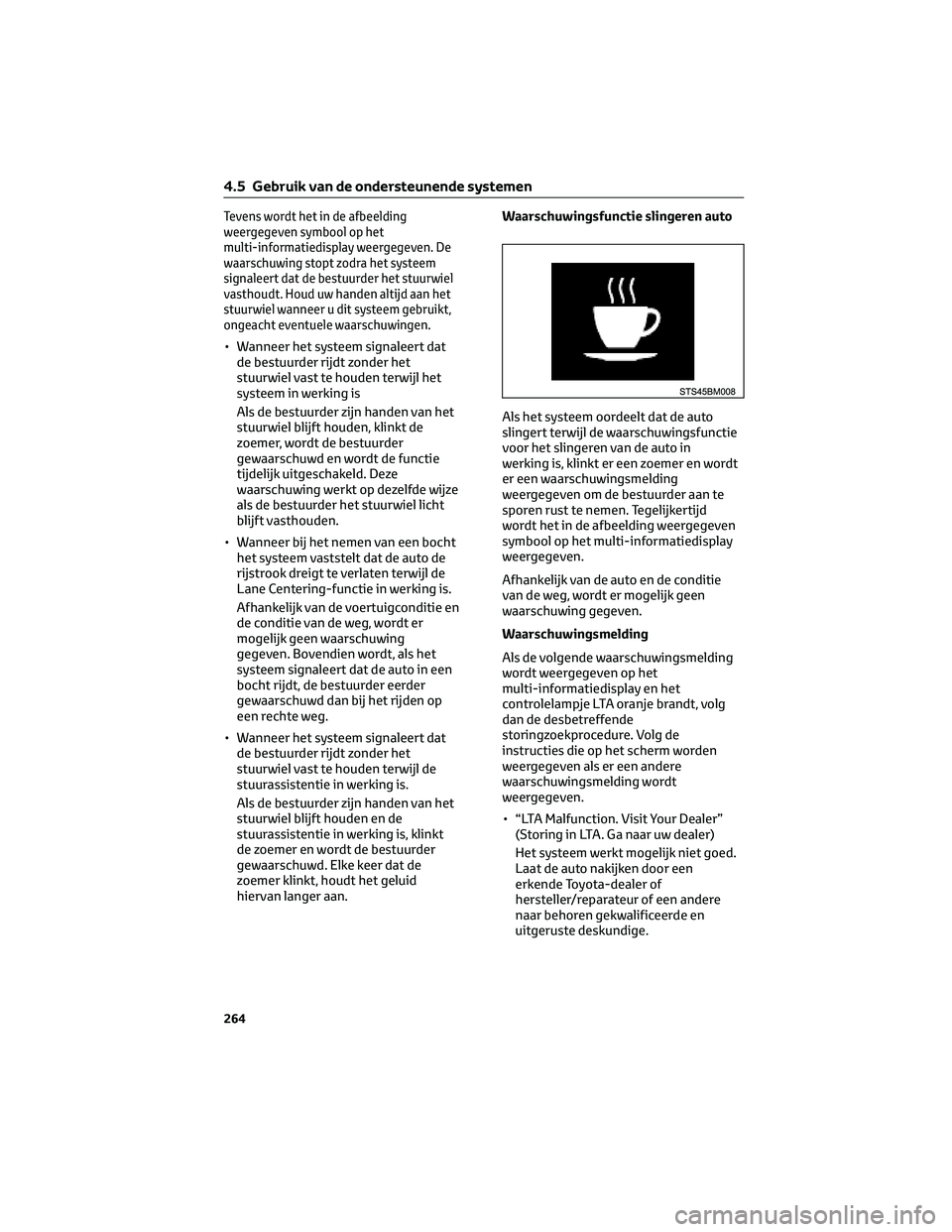

Tevens wordt het in de afbeelding
weergegeven symbool op het
multi-informatiedisplay weergegeven. De
waarschuwing stopt zodra het systeem
signaleert dat de bestuurder het stuurwiel
vasthoudt. Houd uw handen altijd aan het
stuurwiel wanneer u dit systeem gebruikt,
ongeacht eventuele waarschuwingen.
• Wanneer het systeem signaleert dat
de bestuurder rijdt zonder het
stuurwiel vast te houden terwijl het
systeem in werking is
Als de bestuurder zijn handen van het
stuurwiel blijft houden, klinkt de
zoemer, wordt de bestuurder
gewaarschuwd en wordt de functie
tijdelijk uitgeschakeld. Deze
waarschuwing werkt op dezelfde wijze
als de bestuurder het stuurwiel licht
blijft vasthouden.
• Wanneer bij het nemen van een bocht
het systeem vaststelt dat de auto de
rijstrook dreigt te verlaten terwijl de
Lane Centering-functie in werking is.
Afhankelijk van de voertuigconditie en
de conditie van de weg, wordt er
mogelijk geen waarschuwing
gegeven. Bovendien wordt, als het
systeem signaleert dat de auto in een
bocht rijdt, de bestuurder eerder
gewaarschuwd dan bij het rijden op
een rechte weg.
• Wanneer het systeem signaleert dat
de bestuurder rijdt zonder het
stuurwiel vast te houden terwijl de
stuurassistentie in werking is.
Als de bestuurder zijn handen van het
stuurwiel blijft houden en de
stuurassistentie in werking is, klinkt
de zoemer en wordt de bestuurder
gewaarschuwd. Elke keer dat de
zoemer klinkt, houdt het geluid
hiervan langer aan.Waarschuwingsfunctie slingeren auto
Als het systeem oordeelt dat de auto
slingert terwijl de waarschuwingsfunctie
voor het slingeren van de auto in
werking is, klinkt er een zoemer en wordt
er een waarschuwingsmelding
weergegeven om de bestuurder aan te
sporen rust te nemen. Tegelijkertijd
wordt het in de afbeelding weergegeven
symbool op het multi-informatiedisplay
weergegeven.
Afhankelijk van de auto en de conditie
van de weg, wordt er mogelijk geen
waarschuwing gegeven.
Waarschuwingsmelding
Als de volgende waarschuwingsmelding
wordt weergegeven op het
multi-informatiedisplay en het
controlelampje LTA oranje brandt, volg
dan de desbetreffende
storingzoekprocedure. Volg de
instructies die op het scherm worden
weergegeven als er een andere
waarschuwingsmelding wordt
weergegeven.
• “LTA Malfunction. Visit Your Dealer”
(Storing in LTA. Ga naar uw dealer)
Het systeem werkt mogelijk niet goed.
Laat de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
4.5 Gebruik van de ondersteunende systemen
264

•“LTA Unavailable” (LTA niet beschikbaar)
Het systeem is tijdelijk uitgeschakeld
als gevolg van een storing in een
andere sensor dan de camera voor.
Schakel het LTA-systeem uit, wacht
een poosje en schakel het
LTA-systeem weer in.
• “LTA Unavailable at Current Speed.” (LTA niet beschikbaar bij huidige
snelheid)
De functie kan niet worden gebruikt
als de rijsnelheid hoger is dan het
werkingsbereik van het LTA-systeem.
Rijd langzamer.
Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie
worden gewijzigd. (Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen: →blz. 506)
4.5.4 RSA (Road Sign Assist)*
*: Indien aanwezig
Overzicht van de functie
Het RSA-systeem herkent bepaalde
verkeersborden door gebruik te maken van
de camera voor en/of het navigatiesysteem
(als er informatie over de snelheidslimiet
beschikbaar is) en voorziet de bestuurder
via het display van informatie.
Als het systeem vaststelt dat de
snelheidslimiet wordt overschreden of
wanneer er bijvoorbeeld verboden acties
ten opzichte van de herkende
verkeersborden worden uitgevoerd, wordt de bestuurder gewaarschuwd door
middel van een waarschuwingsdisplay en
waarschuwingszoemer.
WAARSCHUWING!
Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het
RSA-systeem. De RSA is een systeem
dat de bestuurder ondersteunt middels
het bieden van informatie, maar het is
geen vervanging van het eigen inzicht
en de oplettendheid van de bestuurder.
Rijd voorzichtig door altijd goed op de
verkeersregels te letten.
Weergave op het multi-
informatiedisplay
Wanneer de camera voor een verkeersbord
herkent en/of er informatie over een
verkeersbord beschikbaar is via het
navigatiesysteem, wordt het bord
weergegeven op het multi-informatiedisplay.
• Wanneer de informatie van het ondersteunende systeem wordt
geselecteerd, kunnen er maximaal
3 verkeersborden worden
weergegeven. ( →Blz. 109)
4.5 Gebruik van de ondersteunende systemen
265
4
Rijden

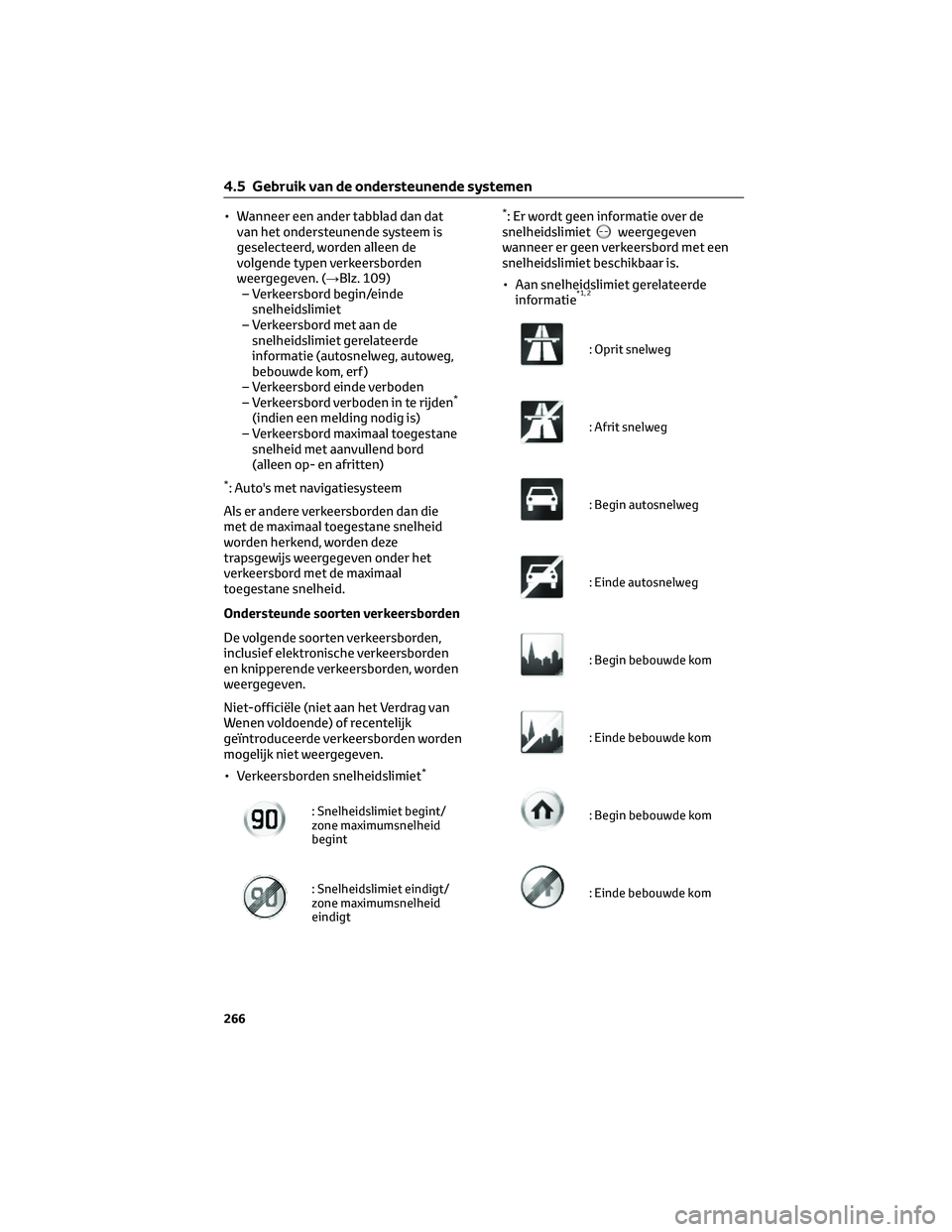

• Wanneer een ander tabblad dan dat
van het ondersteunende systeem is
geselecteerd, worden alleen de
volgende typen verkeersborden
weergegeven. (→Blz. 109)
– Verkeersbord begin/einde
snelheidslimiet
– Verkeersbord met aan de
snelheidslimiet gerelateerde
informatie (autosnelweg, autoweg,
bebouwde kom, erf )
– Verkeersbord einde verboden
– Verkeersbord verboden in te rijden
*
(indien een melding nodig is)
– Verkeersbord maximaal toegestane
snelheid met aanvullend bord
(alleen op- en afritten)
*: Auto's met navigatiesysteem
Als er andere verkeersborden dan die
met de maximaal toegestane snelheid
worden herkend, worden deze
trapsgewijs weergegeven onder het
verkeersbord met de maximaal
toegestane snelheid.
Ondersteunde soorten verkeersborden
De volgende soorten verkeersborden,
inclusief elektronische verkeersborden
en knipperende verkeersborden, worden
weergegeven.
Niet-officiële (niet aan het Verdrag van
Wenen voldoende) of recentelijk
geïntroduceerde verkeersborden worden
mogelijk niet weergegeven.
• Verkeersborden snelheidslimiet
*
: Snelheidslimiet begint/
zone maximumsnelheid
begint
: Snelheidslimiet eindigt/
zone maximumsnelheid
eindigt
*: Er wordt geen informatie over de
snelheidslimietweergegeven
wanneer er geen verkeersbord met een
snelheidslimiet beschikbaar is.
• Aan snelheidslimiet gerelateerde
informatie
*1, 2
: Oprit snelweg
: Afrit snelweg
: Begin autosnelweg
: Einde autosnelweg
: Begin bebouwde kom
: Einde bebouwde kom
: Begin bebouwde kom
: Einde bebouwde kom
4.5 Gebruik van de ondersteunende systemen
266

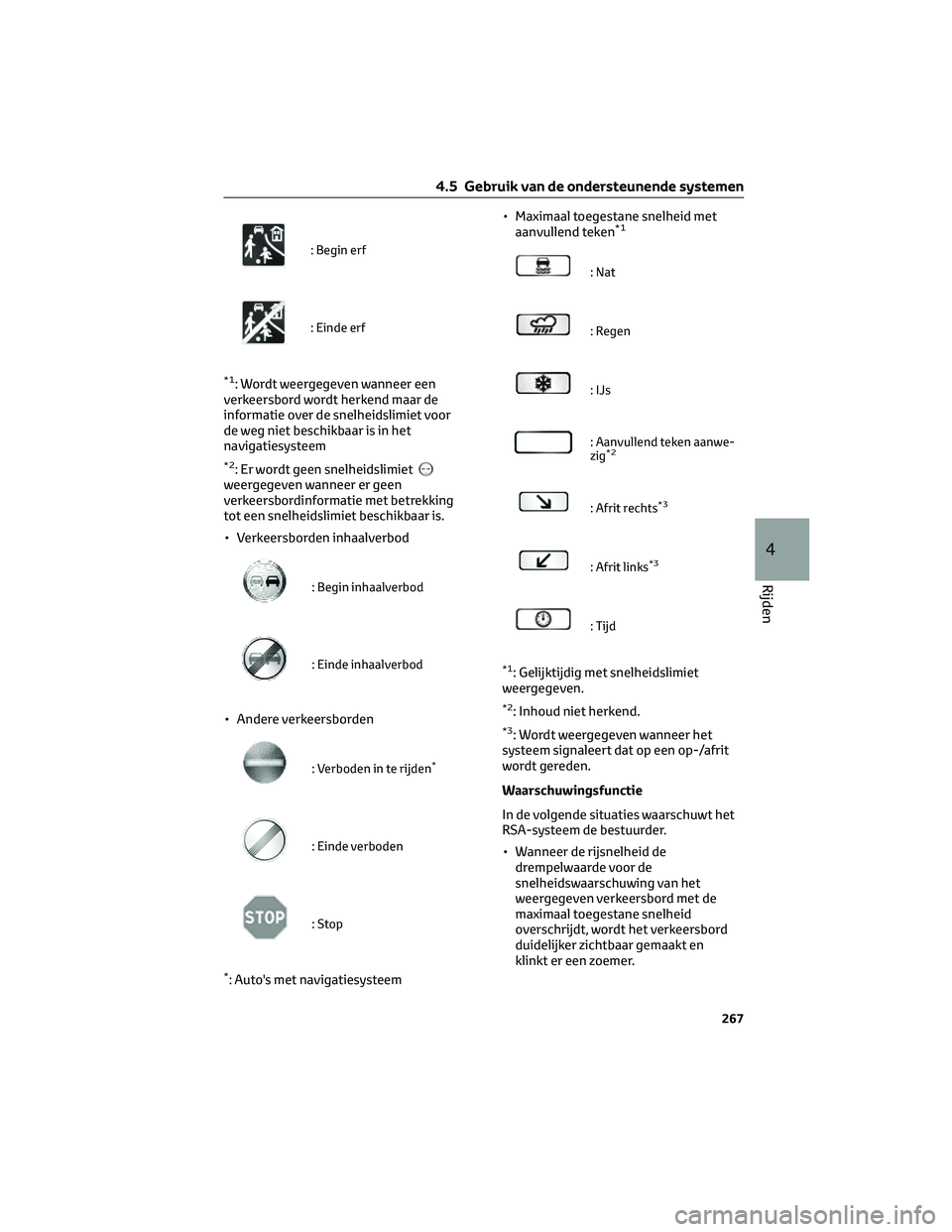

: Begin erf
: Einde erf
*1: Wordt weergegeven wanneer een
verkeersbord wordt herkend maar de
informatie over de snelheidslimiet voor
de weg niet beschikbaar is in het
navigatiesysteem
*2: Er wordt geen snelheidslimietweergegeven wanneer er geen
verkeersbordinformatie met betrekking
tot een snelheidslimiet beschikbaar is.
• Verkeersborden inhaalverbod
: Begin inhaalverbod
: Einde inhaalverbod
• Andere verkeersborden
: Verboden in te rijden*
: Einde verboden
:Stop
*: Auto's met navigatiesysteem• Maximaal toegestane snelheid met
aanvullend teken
*1
:Nat
: Regen
: IJs
: Aanvullend teken aanwe-
zig*2
: Afrit rechts*3
: Afrit links*3
: Tijd
*1: Gelijktijdig met snelheidslimiet
weergegeven.
*2: Inhoud niet herkend.
*3: Wordt weergegeven wanneer het
systeem signaleert dat op een op-/afrit
wordt gereden.
Waarschuwingsfunctie
In de volgende situaties waarschuwt het
RSA-systeem de bestuurder.
• Wanneer de rijsnelheid de
drempelwaarde voor de
snelheidswaarschuwing van het
weergegeven verkeersbord met de
maximaal toegestane snelheid
overschrijdt, wordt het verkeersbord
duidelijker zichtbaar gemaakt en
klinkt er een zoemer.
4.5 Gebruik van de ondersteunende systemen
267
4
Rijden

• Als het RSA-systeem een
verkeersbord voor verboden in te
rijden herkent en signaleert dat de
bestuurder het inrijverbod negeert op
basis van de kaartinformatie van het
navigatiesysteem, knippert het
verkeersbord voor verboden in te
rijden en klinkt er een zoemer. (Auto's
met navigatiesysteem)
•
Als wordt gesignaleerd dat uw auto een
ander voertuig inhaalt terwijl er een ver-
keersbord voor een inhaalverbod wordt
weergegeven op het multi-informatie-
display, gaat het verkeersbord knipperen
en klinkt er een zoemer.
Afhankelijk van de situatie wordt de
verkeerssituatie (richting en snelheid
van het verkeer en hoeveelheid verkeer)
mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie
mogelijk niet goed.
Instellen
1.
Druk op < of > van de bedieningstoetsen
van het instrumentenpaneel en
selecteer
.(→Blz. 109)
2.
Druk op∧of∨van de bedieningstoetsen
van het instrumentenpaneel, selecteer
en druk op.
Automatisch uitschakelen van
weergave verkeersborden RSA
In de volgende situaties worden een of
meer verkeersborden automatisch
uitgeschakeld.
• Er wordt over een bepaalde afstand
geen verkeersbord herkend.
• De weg verandert als gevolg van een
afslag naar links of rechts, enz.
Omstandigheden waaronder de
functie mogelijk niet goed werkt of
niet goed signaleert
In de volgende situaties werkt de RSA
niet normaal en worden verkeersborden
mogelijk niet herkend, worden onjuiste
verkeersborden weergegeven, enz. Dit
duidt echter niet op een storing.• De camera voor is niet goed uitgelijnd
doordat de sensor, enz. is blootgesteld
aan hevige schokken.
• Er zit(ten) vuil, sneeuw, stickers, enz.
op de voorruit in de buurt van de
camera voor.
• Onder barre weersomstandigheden,
bijvoorbeeld bij zware regenval, mist,
sneeuw of zandstormen
• Licht van een tegenligger, de zon, enz.
dringt de camera voor binnen.
• Het verkeersbord is vuil of vervaagd,
staat scheef of is krom.
• Het elektronische verkeersbord heeft
weinig contrast.
• Het verkeersbord gaat helemaal of
gedeeltelijk verscholen achter
boombladeren, een paal, o.i.d.
• Het verkeersbord is alleen korte tijd
zichtbaar voor de camera voor.
• De omgeving (bij afslaan,
rijstrookwisseling, enz.) wordt onjuist
beoordeeld.
• Wanneer een verkeersbord niet van
toepassing is op de rijstrook waar op
dat moment op wordt gereden, maar
dit bord wel direct na een vertakking
van de snelweg staat of bij een
aangrenzende rijstrook net voordat
rijstroken samenkomen.
• Er zitten stickers op de achterzijde van
de voorligger.
• Er wordt een verkeersbord herkend
dat lijkt op een verkeersbord dat
compatibel is met het systeem.
• Mogelijk worden verkeersborden met
de snelheidslimiet voor parallelwegen
gesignaleerd en weergegeven
(wanneer deze in het zicht van de
camera voor staan) terwijl de auto op
de hoofdweg rijdt.
• Mogelijk worden verkeersborden met
de maximaal toegestane snelheid voor
afslagen van rotondes gesignaleerd
en weergegeven (wanneer deze in het
zicht van de camera voor staan) terwijl
de auto op de rotonde rijdt.
4.5 Gebruik van de ondersteunende systemen
268
