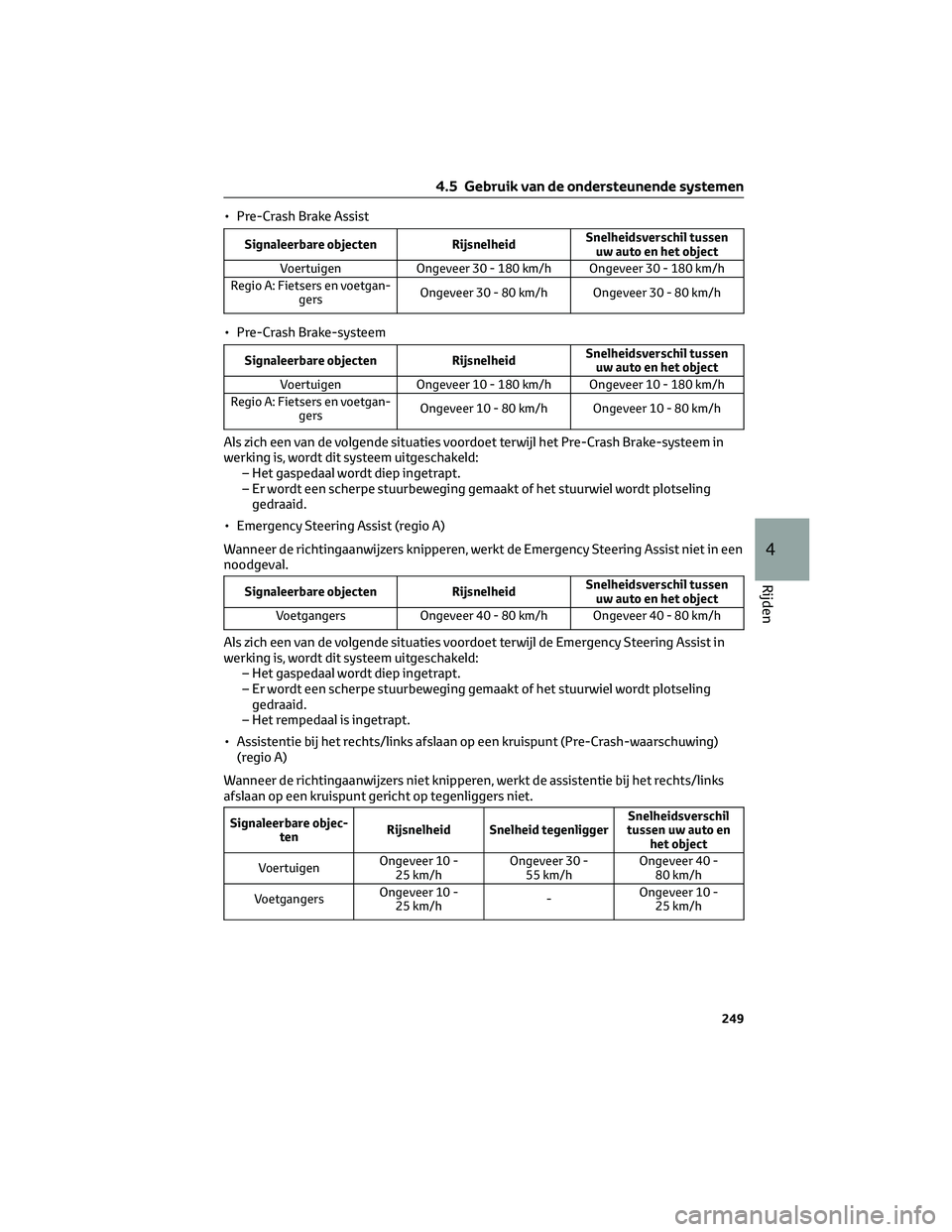

• Pre-Crash Brake Assist
Signaleerbare objecten RijsnelheidSnelheidsverschil tussen
uw auto en het object
Voertuigen Ongeveer 30 - 180 km/h Ongeveer 30 - 180 km/h
Regio A: Fietsers en voetgan-
gersOngeveer 30 - 80 km/h Ongeveer 30 - 80 km/h
• Pre-Crash Brake-systeem
Signaleerbare objecten RijsnelheidSnelheidsverschil tussen
uw auto en het object
Voertuigen Ongeveer 10 - 180 km/h Ongeveer 10 - 180 km/h
Regio A: Fietsers en voetgan-
gersOngeveer 10 - 80 km/h Ongeveer 10 - 80 km/h
Als zich een van de volgende situaties voordoet terwijl het Pre-Crash Brake-systeem in
werking is, wordt dit systeem uitgeschakeld:
– Het gaspedaal wordt diep ingetrapt.
– Er wordt een scherpe stuurbeweging gemaakt of het stuurwiel wordt plotseling
gedraaid.
• Emergency Steering Assist (regio A)
Wanneer de richtingaanwijzers knipperen, werkt de Emergency Steering Assist niet in een
noodgeval.
Signaleerbare objecten RijsnelheidSnelheidsverschil tussen
uw auto en het object
Voetgangers Ongeveer 40 - 80 km/h Ongeveer 40 - 80 km/h
Als zich een van de volgende situaties voordoet terwijl de Emergency Steering Assist in
werking is, wordt dit systeem uitgeschakeld:
– Het gaspedaal wordt diep ingetrapt.
– Er wordt een scherpe stuurbeweging gemaakt of het stuurwiel wordt plotseling
gedraaid.
– Het rempedaal is ingetrapt.
• Assistentie bij het rechts/links afslaan op een kruispunt (Pre-Crash-waarschuwing)
(regio A)
Wanneer de richtingaanwijzers niet knipperen, werkt de assistentie bij het rechts/links
afslaan op een kruispunt gericht op tegenliggers niet.
Signaleerbare objec-
tenRijsnelheid Snelheid tegenliggerSnelheidsverschil
tussenuwautoen
het object
VoertuigenOngeveer 10 -
25 km/hOngeveer 30 -
55 km/hOngeveer 40 -
80 km/h
VoetgangersOngeveer 10 -
25 km/h-Ongeveer 10 -
25 km/h
4.5 Gebruik van de ondersteunende systemen
249
4
Rijden

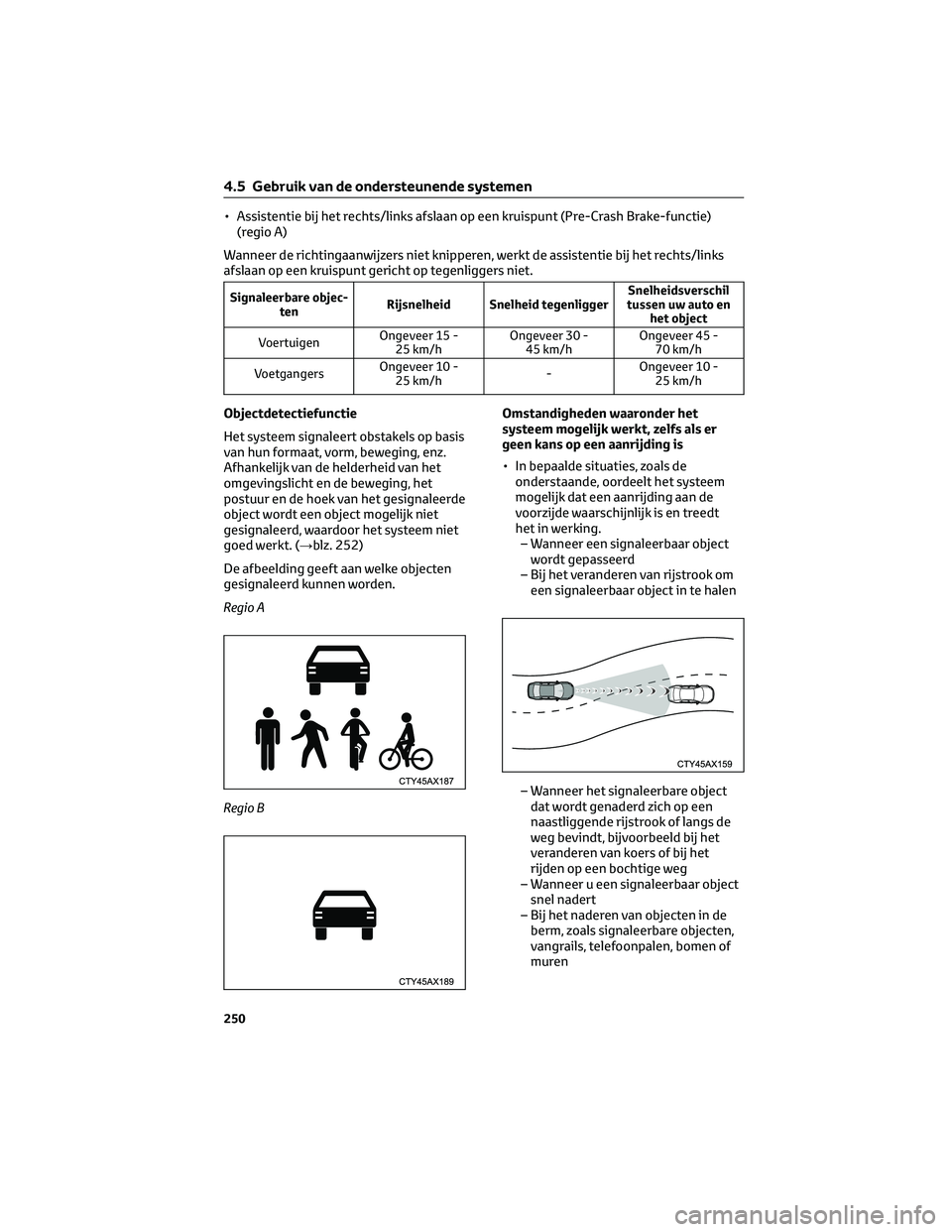

• Assistentie bij het rechts/links afslaan op een kruispunt (Pre-Crash Brake-functie)
(regio A)
Wanneer de richtingaanwijzers niet knipperen, werkt de assistentie bij het rechts/links
afslaan op een kruispunt gericht op tegenliggers niet.
Signaleerbare objec-
tenRijsnelheid Snelheid tegenliggerSnelheidsverschil
tussenuwautoen
het object
VoertuigenOngeveer 15 -
25 km/hOngeveer 30 -
45 km/hOngeveer 45 -
70 km/h
VoetgangersOngeveer 10 -
25 km/h-Ongeveer 10 -
25 km/h
Objectdetectiefunctie
Het systeem signaleert obstakels op basis
van hun formaat, vorm, beweging, enz.
Afhankelijk van de helderheid van het
omgevingslicht en de beweging, het
postuur en de hoek van het gesignaleerde
object wordt een object mogelijk niet
gesignaleerd, waardoor het systeem niet
goed werkt. (→blz. 252)
De afbeelding geeft aan welke objecten
gesignaleerd kunnen worden.
Regio A
Regio BOmstandigheden waaronder het
systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is
• In bepaalde situaties, zoals de
onderstaande, oordeelt het systeem
mogelijk dat een aanrijding aan de
voorzijde waarschijnlijk is en treedt
het in werking.
– Wanneer een signaleerbaar object
wordt gepasseerd
– Bij het veranderen van rijstrook om
een signaleerbaar object in te halen
– Wanneer het signaleerbare object
dat wordt genaderd zich op een
naastliggende rijstrook of langs de
weg bevindt, bijvoorbeeld bij het
veranderen van koers of bij het
rijden op een bochtige weg
– Wanneer u een signaleerbaar object
snel nadert
– Bij het naderen van objecten in de
berm, zoals signaleerbare objecten,
vangrails, telefoonpalen, bomen of
muren
4.5 Gebruik van de ondersteunende systemen
250

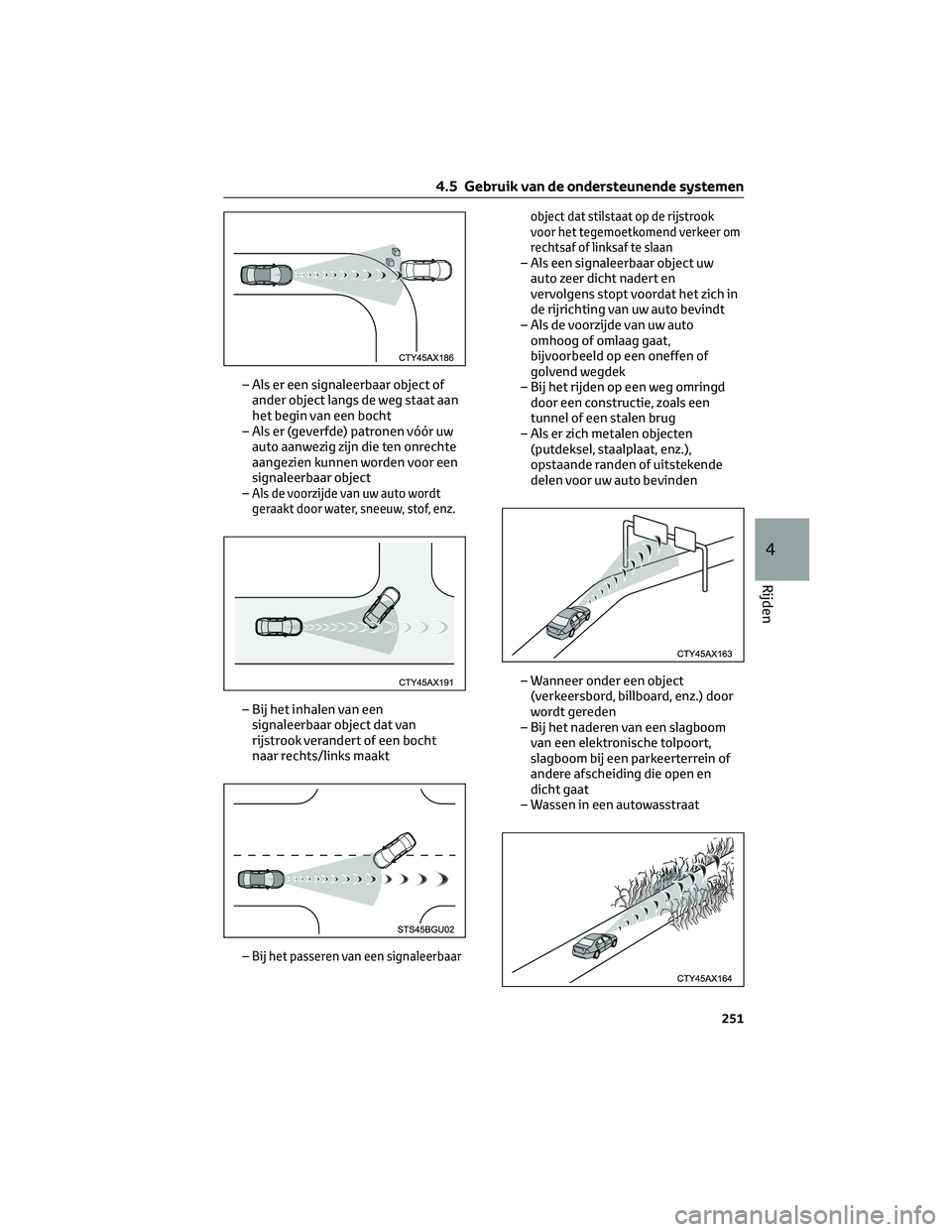

– Als er een signaleerbaar object of
ander object langs de weg staat aan
het begin van een bocht
– Als er (geverfde) patronen vóór uw
auto aanwezig zijn die ten onrechte
aangezien kunnen worden voor een
signaleerbaar object
–
Als de voorzijde van uw auto wordt
geraakt door water, sneeuw, stof, enz.
– Bij het inhalen van een
signaleerbaar object dat van
rijstrook verandert of een bocht
naar rechts/links maakt
–
Bij het passeren van een signaleerbaarobject dat stilstaat op de rijstrook
voor het tegemoetkomend verkeer om
rechtsaf of linksaf te slaan
– Als een signaleerbaar object uw
auto zeer dicht nadert en
vervolgens stopt voordat het zich in
de rijrichting van uw auto bevindt
– Als de voorzijde van uw auto
omhoog of omlaag gaat,
bijvoorbeeld op een oneffen of
golvend wegdek
– Bij het rijden op een weg omringd
door een constructie, zoals een
tunnel of een stalen brug
– Als er zich metalen objecten
(putdeksel, staalplaat, enz.),
opstaande randen of uitstekende
delen voor uw auto bevinden
– Wanneer onder een object
(verkeersbord, billboard, enz.) door
wordt gereden
– Bij het naderen van een slagboom
van een elektronische tolpoort,
slagboom bij een parkeerterrein of
andere afscheiding die open en
dicht gaat
– Wassen in een autowasstraat
4.5 Gebruik van de ondersteunende systemen
251
4
Rijden

– Bij het rijden door of onder objecten
die in contact kunnen komen met
uw auto, zoals hoog gras,
boomtakken of een spandoek
– Bij het rijden door stoom of rook
– Wanneer dicht bij een object wordt
gereden dat radiogolven
weerkaatst, zoals een grote
vrachtwagen of een vangrail
– Als wordt gereden in de buurt van
een televisiezendmast, radiozender,
elektriciteitscentrale, met radar
uitgeruste auto's of andere locatie
waar mogelijk sterke radiogolven of
elektromagnetische velden
aanwezig zijn
– Wanneer er allerlei zaken zijn die de
radiogolven van de radar in de buurt
kunnen reflecteren (tunnels,
vakwerkbruggen, onverharde
wegen, besneeuwde wegen met
sporen, enz.)
– Regio A: Wanneer tijdens het
rechts/links afslaan een tegenligger
of overstekende voetganger het pad
van uw auto al heeft verlaten
– Regio A: Wanneer u vlak voor een
tegenligger of overstekende
voetganger rechts/links afslaat
– Regio A: Wanneer tijdens het
rechts/links afslaan een tegenligger
of overstekende voetganger stopt
voordat deze het pad van uw auto
kruist
– Regio A: Wanneer tijdens het
rechts/links afslaan een tegenligger
voor uw auto rechts/links afslaat
– Regio A: Wanneer u in de richting
van tegenliggend verkeer stuurtSituaties waarin het systeem mogelijk
niet goed werkt
• In sommige situaties, zoals
onderstaande, wordt een object
mogelijk niet gesignaleerd door de
radarsensor en de camera voor,
waardoor het systeem niet goed
werkt:
– Wanneer een signaleerbaar object
uw auto nadert
– Wanneer uw auto of een
signaleerbaar object een
schommelende beweging maakt
– Als een signaleerbaar object een
abrupte beweging maakt (zoals een
uitwijkmanoeuvre, plotseling
versnellen of afremmen)
– Wanneer uw auto een signaleerbaar
object snel nadert
– Wanneer een signaleerbaar object
zich niet direct voor uw auto bevindt
– Wanneer een signaleerbaar object
zich vlak bij bijvoorbeeld een muur,
hek, vangrail, putdeksel, voertuig of
stalen rijplaat bevindt
– Wanneer een signaleerbaar object
zich onder een constructie bevindt
– Wanneer een signaleerbaar object
gedeeltelijk verborgen is achter een
object zoals een groot stuk bagage,
een paraplu of een vangrail
– Wanneer er allerlei zaken zijn die de
radiogolven van de radar in de buurt
kunnen reflecteren (tunnels,
vakwerkbruggen, onverharde
wegen, besneeuwde wegen met
sporen, enz.)
4.5 Gebruik van de ondersteunende systemen
252

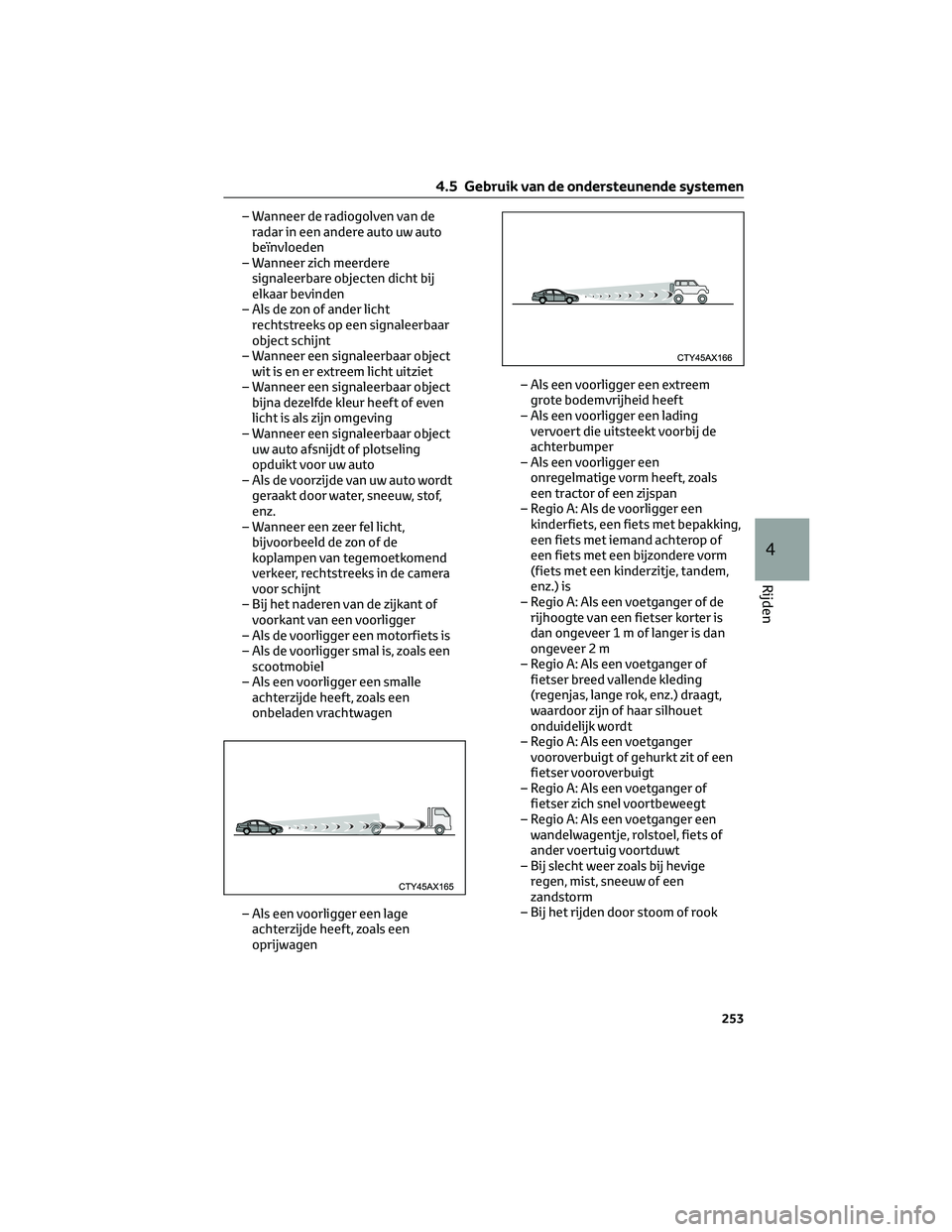

– Wanneer de radiogolven van de
radar in een andere auto uw auto
beïnvloeden
– Wanneer zich meerdere
signaleerbare objecten dicht bij
elkaar bevinden
– Als de zon of ander licht
rechtstreeks op een signaleerbaar
object schijnt
– Wanneer een signaleerbaar object
wit is en er extreem licht uitziet
– Wanneer een signaleerbaar object
bijna dezelfde kleur heeft of even
licht is als zijn omgeving
– Wanneer een signaleerbaar object
uw auto afsnijdt of plotseling
opduikt voor uw auto
– Als de voorzijde van uw auto wordt
geraakt door water, sneeuw, stof,
enz.
– Wanneer een zeer fel licht,
bijvoorbeeld de zon of de
koplampen van tegemoetkomend
verkeer, rechtstreeks in de camera
voor schijnt
– Bij het naderen van de zijkant of
voorkant van een voorligger
– Als de voorligger een motorfiets is
– Als de voorligger smal is, zoals een
scootmobiel
– Als een voorligger een smalle
achterzijde heeft, zoals een
onbeladen vrachtwagen
– Als een voorligger een lage
achterzijde heeft, zoals een
oprijwagen– Als een voorligger een extreem
grote bodemvrijheid heeft
– Als een voorligger een lading
vervoert die uitsteekt voorbij de
achterbumper
– Als een voorligger een
onregelmatige vorm heeft, zoals
een tractor of een zijspan
– Regio A: Als de voorligger een
kinderfiets, een fiets met bepakking,
een fiets met iemand achterop of
een fiets met een bijzondere vorm
(fiets met een kinderzitje, tandem,
enz.) is
– Regio A: Als een voetganger of de
rijhoogte van een fietser korter is
dan ongeveer 1 m of langer is dan
ongeveer 2 m
– Regio A: Als een voetganger of
fietser breed vallende kleding
(regenjas, lange rok, enz.) draagt,
waardoor zijn of haar silhouet
onduidelijk wordt
– Regio A: Als een voetganger
vooroverbuigt of gehurkt zit of een
fietser vooroverbuigt
– Regio A: Als een voetganger of
fietser zich snel voortbeweegt
– Regio A: Als een voetganger een
wandelwagentje, rolstoel, fiets of
ander voertuig voortduwt
– Bij slecht weer zoals bij hevige
regen, mist, sneeuw of een
zandstorm
– Bij het rijden door stoom of rook
4.5 Gebruik van de ondersteunende systemen
253
4
Rijden

– Als er weinig omgevingslicht is,
zoals tijdens de schemering, of 's
nachts of in een tunnel, waardoor
een signaleerbaar object bijna
dezelfde kleur lijkt te hebben als zijn
omgeving
– Wanneer er wordt gereden op een
plek waar de helderheid van het
omgevingslicht plotseling
verandert, zoals bij het in- of
uitrijden van een tunnel
– Nadat het hybridesysteem is gestart
en de auto een poosje heeft
stilgestaan
– Bij het afslaan naar links/rechts en
gedurende een paar seconden na
het afslaan naar links/rechts
– Bij het rijden in een bocht en een
paar seconden na het rijden in een
bocht
– Als uw auto in een slip raakt
– Wanneer de voorzijde van de auto is
verhoogd of verlaagd
– Als de wielen niet goed zijn
uitgelijnd
– Als een ruitenwisserblad de camera
voor blokkeert
– Er wordt met extreem hoge
snelheden gereden
– Als op een helling wordt gereden
– Wanneer de radarsensor of de
camera voor niet goed is uitgelijnd
– Regio A: Wanneer u op een rijstrook
rijdt en rechts/links afslaat terwijl er
ten minste 1 rijstrook verderop
tegenliggers rijden– Regio A: Wanneer tijdens het
rechts/links afslaan tegenliggers
een eind bij u vandaan zijn
– Regio A: Wanneer tijdens het
rechts/links afslaan een voetganger
uw auto van achteren of opzij
nadert
• Regio A: In aanvulling op het
bovenstaande werkt de Emergency
Steering Assist in sommige situaties,
zoals de onderstaande, mogelijk niet.
– Regio A: Wanneer de witte (gele)
rijstrookmarkeringen niet goed
zichtbaar zijn, bijvoorbeeld wanneer
deze vaag zijn of splitsen/
samenkomen of wanneer er een
schaduw over valt
– Regio A: Wanneer de rijstrook
breder of smaller is dan gebruikelijk
– Regio A: Wanneer er een licht en
donker patroon op het wegdek
aanwezig is, bijvoorbeeld als gevolg
van wegwerkzaamheden
– Regio A: Wanneer er een
voetganger wordt gesignaleerd in
de buurt van de hartlijn van de auto
– Regio A: Wanneer het doel te
dichtbij is
4.5 Gebruik van de ondersteunende systemen
254

– Regio A: Wanneer er onvoldoende
ruimte is waar de auto veilig en
onbelemmerd in kan rijden
– Regio A: Wanneer er tegenliggers
zijn
– Regio A: Wanneer de VSC-functie in
werking is
• In bepaalde situaties, zoals
onderstaande, wordt er mogelijk
onvoldoende remkracht of
stuurkracht(regio A) gegenereerd,
waardoor het systeem niet goed
werkt:
– Als de remfuncties niet optimaal
kunnen functioneren, bijvoorbeeld
doordat onderdelen van het
remsysteem extreem koud of warm,
of nat zijn
– Als de auto niet goed wordt
onderhouden (extreem versleten
remdelen of banden, onjuiste
bandenspanning, enz.)
– Als er met de auto gereden wordt op
grind of een andere gladde
ondergrond
– Bij diepe spoorvorming in het
wegdek
– Als op een helling wordt gereden
– Bij het rijden over wegen met
hellingen links of rechts
Als de VSC is uitgeschakeld
• Als de VSC wordt uitgeschakeld
(→blz. 349), worden ook de Pre-Crash
Brake Assist-functie en de Pre-Crash
Brake-functie uitgeschakeld.
• Het waarschuwingslampje PCS gaat
branden en “VSC Turned OFF.
Pre-Collision Brake System
Unavailable.” (VSC uitgeschakeld,
Pre-Crash Brake-systeem niet
beschikbaar) wordt weergegeven op
het multi-informatiedisplay.4.5.3 LTA (Lane Tracing Assist)*
*: Indien aanwezig
Overzicht van functies
Als wordt gereden op een weg met duideli-
jke witte (gele) rijstrookmarkeringen, waar-
schuwt het LTA-systeem de bestuurder
wanneer de auto de huidige rijstrook of
koers dreigt te verlaten
*. Het systeem kan
ook het stuurwiel enigszins bedienen om te
helpen voorkomen dat de rijstrook of koers
wordt verlaten
*. Wanneer de Dynamic Radar
Cruise Control met volledig snelheidsbereik
is ingeschakeld, bedient dit systeem het
stuurwiel ook om de auto goed op de
rijstrook te houden.
Het LTA-systeem herkent witte (gele)
rijstrookmarkeringen of de rijbaan*met
behulp van de camera voor. Het
detecteert ook voorliggers met behulp
van de camera voor en de radar.
*:De grens tussen asfalt en de kant van de
weg, zoals gras, grond of een stoeprand
WAARSCHUWING!
Voordat u het LTA-systeem gebruikt
• Vertrouw niet uitsluitend op het
LTA-systeem. Het LTA-systeem is
geen systeem dat de auto
automatisch bestuurt of de
hoeveelheid aandacht die moet
worden besteed aan het gebied vóór
de auto beperkt. De bestuurder dient
altijd volledige verantwoordelijkheid
te nemen voor een veilig rijgedrag
door de omgeving steeds goed in de
gaten te houden en het stuurwiel te
bedienen om de rijrichting van de
auto te corrigeren.
4.5 Gebruik van de ondersteunende systemen
255
4
Rijden

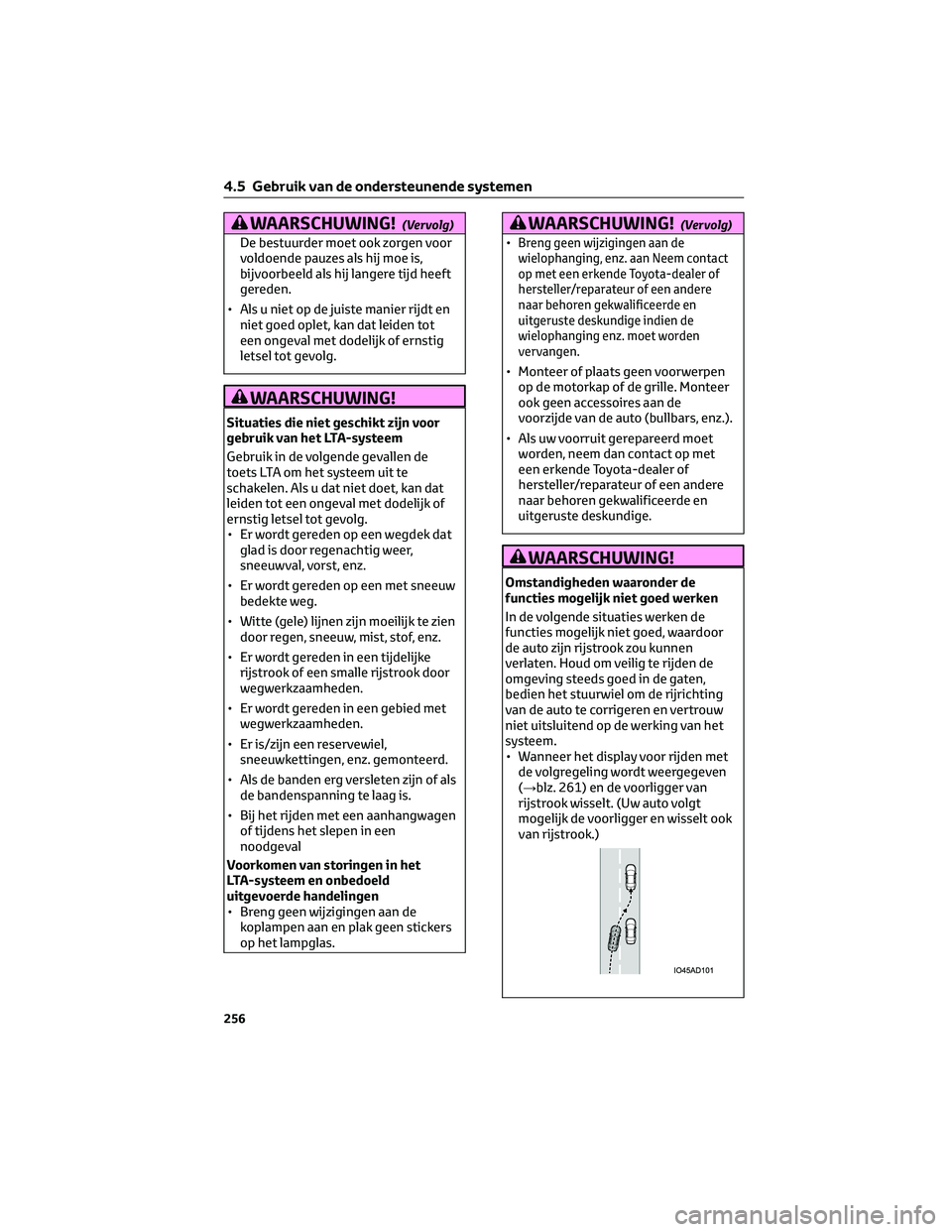

WAARSCHUWING!(Vervolg)
De bestuurder moet ook zorgen voor
voldoende pauzes als hij moe is,
bijvoorbeeld als hij langere tijd heeft
gereden.
• Als u niet op de juiste manier rijdt en
niet goed oplet, kan dat leiden tot
een ongeval met dodelijk of ernstig
letsel tot gevolg.
WAARSCHUWING!
Situaties die niet geschikt zijn voor
gebruik van het LTA-systeem
Gebruik in de volgende gevallen de
toets LTA om het systeem uit te
schakelen. Als u dat niet doet, kan dat
leiden tot een ongeval met dodelijk of
ernstig letsel tot gevolg.
• Er wordt gereden op een wegdek dat
glad is door regenachtig weer,
sneeuwval, vorst, enz.
• Er wordt gereden op een met sneeuw
bedekte weg.
• Witte (gele) lijnen zijn moeilijk te zien
door regen, sneeuw, mist, stof, enz.
• Er wordt gereden in een tijdelijke
rijstrook of een smalle rijstrook door
wegwerkzaamheden.
• Er wordt gereden in een gebied met
wegwerkzaamheden.
• Er is/zijn een reservewiel,
sneeuwkettingen, enz. gemonteerd.
• Als de banden erg versleten zijn of als
de bandenspanning te laag is.
• Bij het rijden met een aanhangwagen
of tijdens het slepen in een
noodgeval
Voorkomen van storingen in het
LTA-systeem en onbedoeld
uitgevoerde handelingen
• Breng geen wijzigingen aan de
koplampen aan en plak geen stickers
op het lampglas.
WAARSCHUWING!(Vervolg)
•Breng geen wijzigingen aan de
wielophanging, enz. aan Neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige indien de
wielophanging enz. moet worden
vervangen.
• Monteer of plaats geen voorwerpen
op de motorkap of de grille. Monteer
ook geen accessoires aan de
voorzijde van de auto (bullbars, enz.).
• Als uw voorruit gerepareerd moet
worden, neem dan contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING!
Omstandigheden waaronder de
functies mogelijk niet goed werken
In de volgende situaties werken de
functies mogelijk niet goed, waardoor
de auto zijn rijstrook zou kunnen
verlaten. Houd om veilig te rijden de
omgeving steeds goed in de gaten,
bedien het stuurwiel om de rijrichting
van de auto te corrigeren en vertrouw
niet uitsluitend op de werking van het
systeem.
• Wanneer het display voor rijden met
de volgregeling wordt weergegeven
(→blz. 261) en de voorligger van
rijstrook wisselt. (Uw auto volgt
mogelijk de voorligger en wisselt ook
van rijstrook.)
4.5 Gebruik van de ondersteunende systemen
256

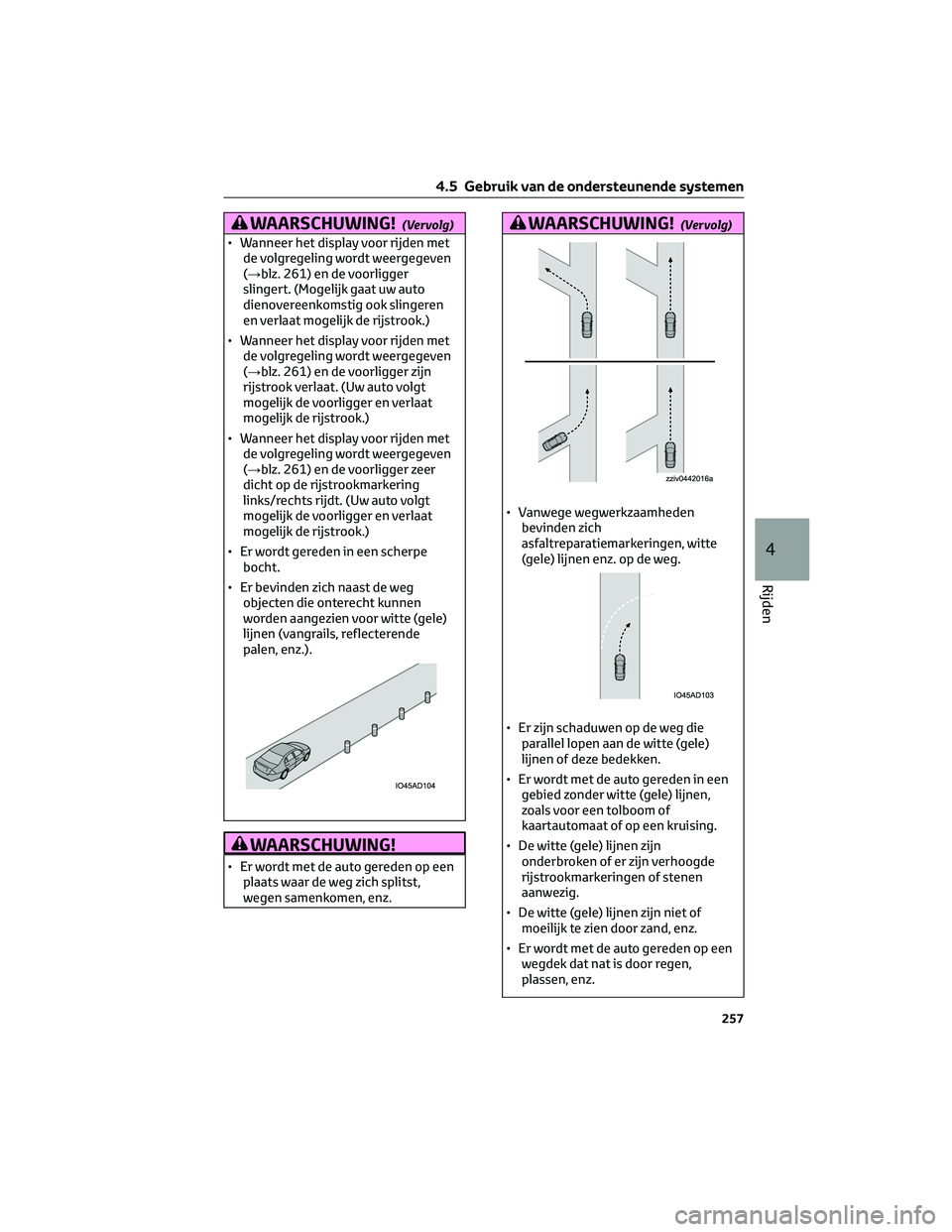

WAARSCHUWING!(Vervolg)
• Wanneer het display voor rijden met
de volgregeling wordt weergegeven
(→blz. 261) en de voorligger
slingert. (Mogelijk gaat uw auto
dienovereenkomstig ook slingeren
en verlaat mogelijk de rijstrook.)
• Wanneer het display voor rijden met
de volgregeling wordt weergegeven
(→blz. 261) en de voorligger zijn
rijstrook verlaat. (Uw auto volgt
mogelijk de voorligger en verlaat
mogelijk de rijstrook.)
• Wanneer het display voor rijden met
de volgregeling wordt weergegeven
(→blz. 261) en de voorligger zeer
dicht op de rijstrookmarkering
links/rechts rijdt. (Uw auto volgt
mogelijk de voorligger en verlaat
mogelijk de rijstrook.)
• Er wordt gereden in een scherpe
bocht.
• Er bevinden zich naast de weg
objecten die onterecht kunnen
worden aangezien voor witte (gele)
lijnen (vangrails, reflecterende
palen, enz.).
WAARSCHUWING!
• Er wordt met de auto gereden op een
plaats waar de weg zich splitst,
wegen samenkomen, enz.
WAARSCHUWING!(Vervolg)
• Vanwege wegwerkzaamheden
bevinden zich
asfaltreparatiemarkeringen, witte
(gele) lijnen enz. op de weg.
• Er zijn schaduwen op de weg die
parallel lopen aan de witte (gele)
lijnen of deze bedekken.
• Er wordt met de auto gereden in een
gebied zonder witte (gele) lijnen,
zoals voor een tolboom of
kaartautomaat of op een kruising.
• De witte (gele) lijnen zijn
onderbroken of er zijn verhoogde
rijstrookmarkeringen of stenen
aanwezig.
• De witte (gele) lijnen zijn niet of
moeilijk te zien door zand, enz.
• Er wordt met de auto gereden op een
wegdek dat nat is door regen,
plassen, enz.
4.5 Gebruik van de ondersteunende systemen
257
4
Rijden

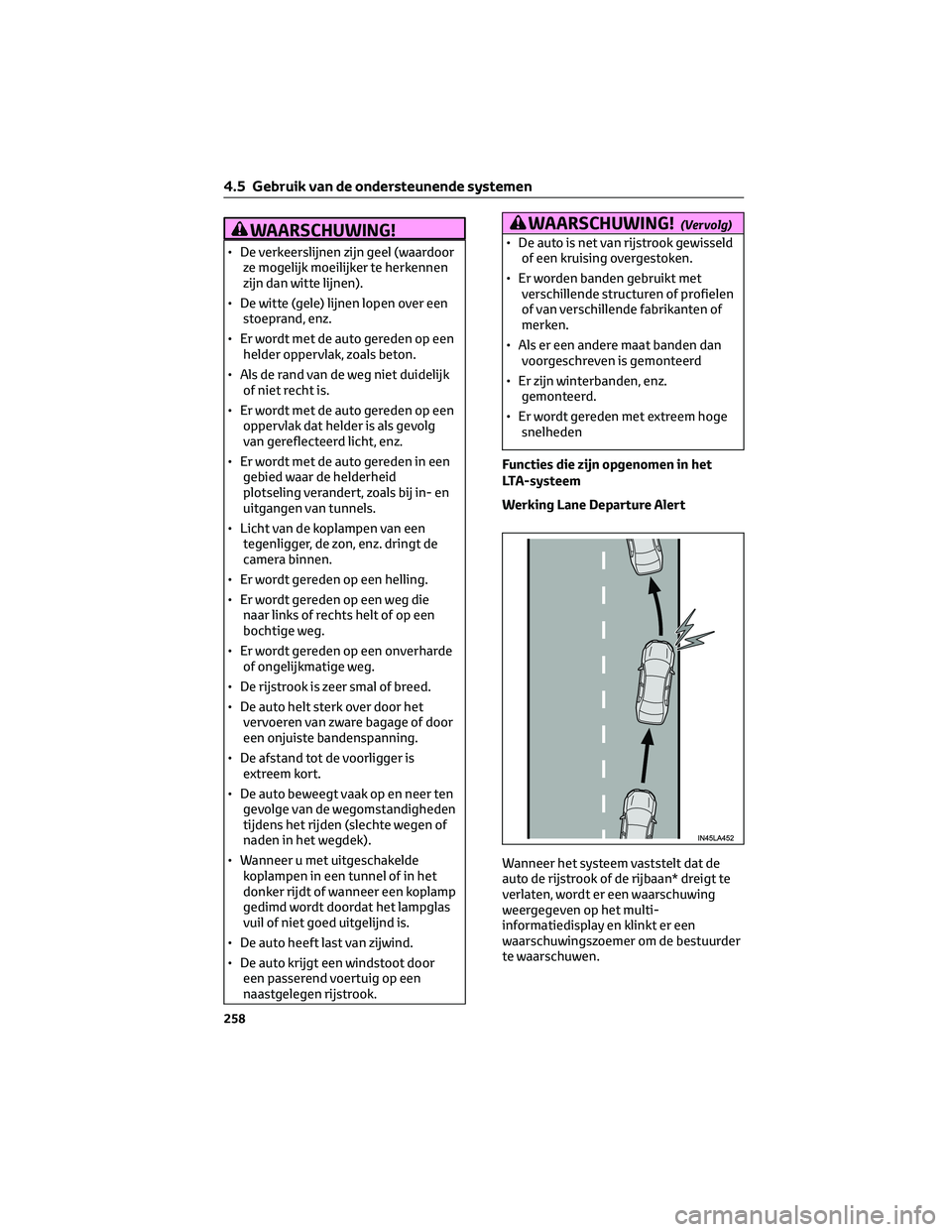

WAARSCHUWING!
• De verkeerslijnen zijn geel (waardoor
ze mogelijk moeilijker te herkennen
zijn dan witte lijnen).
• De witte (gele) lijnen lopen over een
stoeprand, enz.
• Er wordt met de auto gereden op een
helder oppervlak, zoals beton.
• Als de rand van de weg niet duidelijk
of niet recht is.
• Er wordt met de auto gereden op een
oppervlak dat helder is als gevolg
van gereflecteerd licht, enz.
• Er wordt met de auto gereden in een
gebied waar de helderheid
plotseling verandert, zoals bij in- en
uitgangen van tunnels.
• Licht van de koplampen van een
tegenligger, de zon, enz. dringt de
camera binnen.
• Er wordt gereden op een helling.
• Er wordt gereden op een weg die
naar links of rechts helt of op een
bochtige weg.
• Er wordt gereden op een onverharde
of ongelijkmatige weg.
• De rijstrook is zeer smal of breed.
• De auto helt sterk over door het
vervoeren van zware bagage of door
een onjuiste bandenspanning.
• De afstand tot de voorligger is
extreem kort.
• De auto beweegt vaak op en neer ten
gevolge van de wegomstandigheden
tijdens het rijden (slechte wegen of
naden in het wegdek).
• Wanneer u met uitgeschakelde
koplampen in een tunnel of in het
donker rijdt of wanneer een koplamp
gedimd wordt doordat het lampglas
vuil of niet goed uitgelijnd is.
• De auto heeft last van zijwind.
• De auto krijgt een windstoot door
een passerend voertuig op een
naastgelegen rijstrook.
WAARSCHUWING!(Vervolg)
• De auto is net van rijstrook gewisseld
of een kruising overgestoken.
• Er worden banden gebruikt met
verschillende structuren of profielen
of van verschillende fabrikanten of
merken.
• Als er een andere maat banden dan
voorgeschreven is gemonteerd
• Er zijn winterbanden, enz.
gemonteerd.
• Er wordt gereden met extreem hoge
snelheden
Functies die zijn opgenomen in het
LTA-systeem
Werking Lane Departure Alert
Wanneer het systeem vaststelt dat de
auto de rijstrook of de rijbaan* dreigt te
verlaten, wordt er een waarschuwing
weergegeven op het multi-
informatiedisplay en klinkt er een
waarschuwingszoemer om de bestuurder
te waarschuwen.
4.5 Gebruik van de ondersteunende systemen
258
