Dobór oleju silnikowego
Silnik o zap∏onie iskrowym -
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genuine
Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci oleju
silnikowego innej marki.
Gatunek oleju:
0W-16:
Olej wielosezonowy API ze specyfikacjà SN „Energy-Conserving”,
SN PLUS „Resource-Conserving”, SP „Resource-Conserving” lub
ILSAC GF-6B.
0W-20, 5W-30
Olej wielosezonowy API ze specyfikacjà SM „Energy-Conserving”,
SN „Resource-Conserving”, SN PLUS „Resource-Conserving”, SP
„Resource-Conserving” lub ILSAC GF-6A.
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci
SAE 0W-16, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
Je˝eli olej SAE 0W-16 nie jest
dost´pny, mo˝na zastosowaç
olej SAE 0W-20. Jednak pod-
czas kolejnej wymiany oleju
silnikowego powinien zostaç
zastàpiony olejem SAE 0W-16.
8-1. Dane techniczne769
8
Informacje techniczne
Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju silnikowego.Zalecana
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 769

LepkoÊç oleju (0W-16 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-16 okreÊla cech´ ole-
ju determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem liczbowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 16 w oznaczeniu 0W-16 odnosi si´ do lepkoÊci wysokotempe-
raturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje wi´kszà
stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest odpowiedni do
jazdy z du˝ymi pr´dkoÊciami lub maksymalnym obcià˝eniem.
Oznakowania na opakowaniach olejów silnikowych:
Na opakowaniach niektórych olejów silnikowych umieszczany jest
jeden lub oba rodzaje zastrze˝onych znaków API, pomagajàc wybraç
odpowiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SE-
RVICE SP” Êwiadczy o oznacze-
niu klasy jakoÊci wed∏ug Amery-
kaƒskiego Instytutu Nafty (API).
Ârodkowa cz´Êç: Napis „SAE
0W-20” oznacza klas´ lepkoÊci
wed∏ug SAE.
Dolna cz´Êç: Napis „Resource
Conserving” oznacza, ˝e olej ma
w∏aÊciwoÊci obni˝ajàce zu˝ycie
paliwa i niezagra˝ajàce Êrodowi-
sku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynaro-
dowego Komitetu Normowania
i Atestacji Ârodków Smarnych
(ILSAC) znajduje si´ na przed-
niej stronie pojemnika z olejem.
7708-1. Dane techniczne
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 770

*: Obj´toÊç p∏ynu jest war toÊcià przybli˝onà.
Je˝eli konieczne jest uzupe∏nienie p∏ynu, nale˝y skontaktowaç si´ z auto-
ryzowanà stacja obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
8-1. Dane techniczne771
8
Informacje techniczne
Uk∏ad ch∏odzenia silnika
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
PojemnoÊç*
Rodzaj p∏ynu
ch∏odzàcegoSilnik
spalinowy
(o zap∏onie
iskrowym)
óWersje z silnikiem 2ZR-FXE
5,4 L
óWersje z silnikiem M20A-FXS
5,9 L
Producent
óWersje z silnikiem 2ZR-FXE
DENSO FC16HR-CY9
óWersje z silnikiem M20A-FXS
DENSO FC16HR-Q8
Odst´p elektrod
óWersje z silnikiem 2ZR-FXE
0,9 mm
óWersje z silnikiem M20A-FXS
0,8 mm Sterownik
mocy
óWersje z silnikiem 2ZR-FXE
1,4 L
óWersje z silnikiem M20A-FXS
1,6 L
Nale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy krze-
mianów, amin, azotynów ani boranów i wytwa-
rzany z wykorzystaniem technologii wysoce
trwa∏ych hybrydowych kwasów organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà.
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 771

*: Obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
7728-1. Dane techniczne
Instalacja elektryczna
Hybrydowa przek∏adnia nap´dowa
P∏yn do przek∏adni nap´dowej
Zastosowanie do przek∏adni nap´dowej innego Êrodka ni˝ oryginalny p∏yn
„Toyota Genuine ATF WS” mo˝e spowodowaç obni˝enie sprawnoÊci zmiany
prze∏o˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà wibracje,
a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia prze-
k∏adni nap´dowej.
Akumulator 12-woltowy
Napi´cie w temperaturze
20°C:
G´stoÊç elektrolitu w tempera-
turze 20°C:12,0 V lub wy˝sze
(Przyciskiem rozruchu wybraç stan wy∏à-
czony i w∏àczyç Êwiat∏a g∏ówne na 30 se-
kund.)
Je˝eli zmierzone napi´cie jest ni˝sze ni˝
powy˝sza war toÊç, nale˝y na∏adowaç
akumulator.
Co najmniej 1,25
Je˝eli zmierzone napi´cie jest ni˝sze ni˝
powy˝sza war toÊç, nale˝y na∏adowaç
akumulator.
Pràd ∏adowania
¸adowanie przyspieszone
¸adowanie normalneMaks. 15 A
Maks. 5 A
Rodzaj p∏ynu Obj´toÊç p∏ynu*
Toyota Genuine ATF WS
óWersje z silnikiem 2ZR-FXE
3,6 L
óWersje z silnikiem M20A-FXS
3,8 L
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 772

*: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N przy pracu-
jàcym hybrydowym uk∏adzie nap´dowym.
8-1. Dane techniczne773
8
Informacje techniczne
Uk∏ad hamulcowy
Uk∏ad kierowniczy
Zapas odleg∏oÊci peda∏u od
pod∏ogi*
óWersje z kierownicà po lewej stronie
134 mm
óWersje z kierownicà po prawej stronie
125 mm
Skok ja∏owy peda∏u 1–5 mm
Rodzaj p∏ynuSAE J1703 lub FMVSS No. 116 DOT 3 lub
SAE J1704 lub FMVSS No. 116 DOT 4
Luz na kole kierownicy Poni˝ej 30 mm
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 773

óWersje wyposa˝one w opony 17-calowe
óWersje wyposa˝one w opony 18-calowe
7748-1. Dane techniczne
Opony i ko∏a
Rozmiar opony 215/60R17 96H
Przednie
ko∏a
Tylne ko∏a
Dojazdo-
we ko∏o
zapasowe230 kPa (2,3 kG/cm
2lub bara; 33 psi)
Rozmiar obr´czy17 ×6 1/2J
Moment dokr´cenia nakr´tek ko∏a 103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
Rozmiar opony 225/50R18 95V
Przednie
ko∏a
Tylne ko∏a230 kPa (2,3 kG/cm
2lub bara; 33 psi)
Rozmiar obr´czy18 ×7J
Moment dokr´cenia nakr´tek ko∏a 103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 774

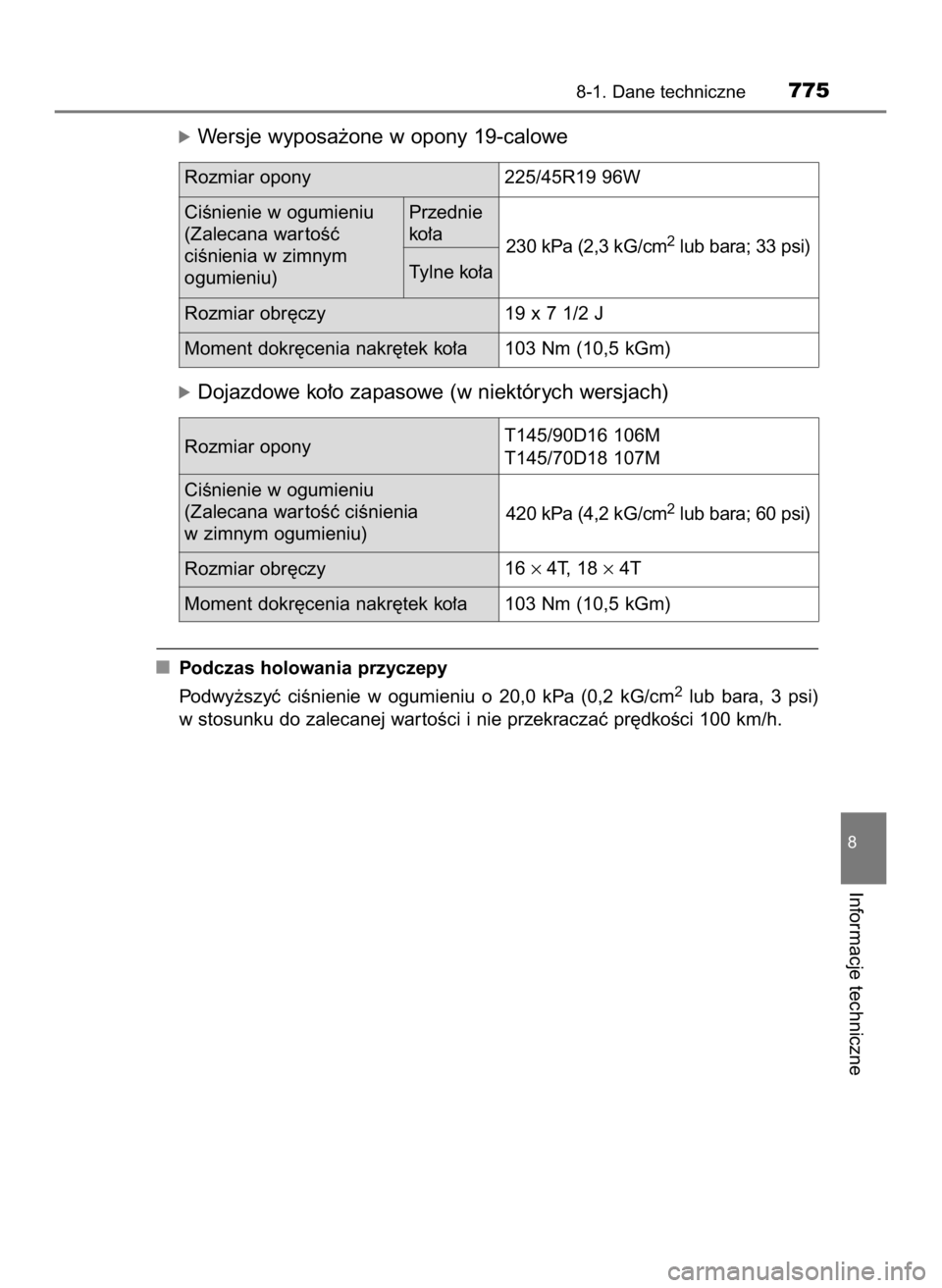

óWersje wyposa˝one w opony 19-calowe
óDojazdowe ko∏o zapasowe (w niektórych wersjach)
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm
2lub bara, 3 psi)
w stosunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
8-1. Dane techniczne775
8
Informacje techniczne
Rozmiar opony 225/45R19 96W
Przednie
ko∏a
Tylne ko∏a230 kPa (2,3 kG/cm
2lub bara; 33 psi)
Rozmiar obr´czy 19 x 7 1/2 J
Moment dokr´cenia nakr´tek ko∏a 103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
Rozmiar oponyT145/90D16 106M
T145/70D18 107M
420 kPa (4,2 kG/cm
2lub bara; 60 psi)
Rozmiar obr´czy16 ×4T, 18 ×4T
Moment dokr´cenia nakr´tek ko∏a 103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 775

A: ˚arówki halogenowe H16
B: ˚arówki z pojedynczym zakoƒczeniem (bursztynowe)
C: ˚arówki z zakoƒczeniem klinowym (przezroczyste)
D: ˚arówki z podwójnym zakoƒczeniem
*: W niektórych wersjach
7768-1. Dane techniczne

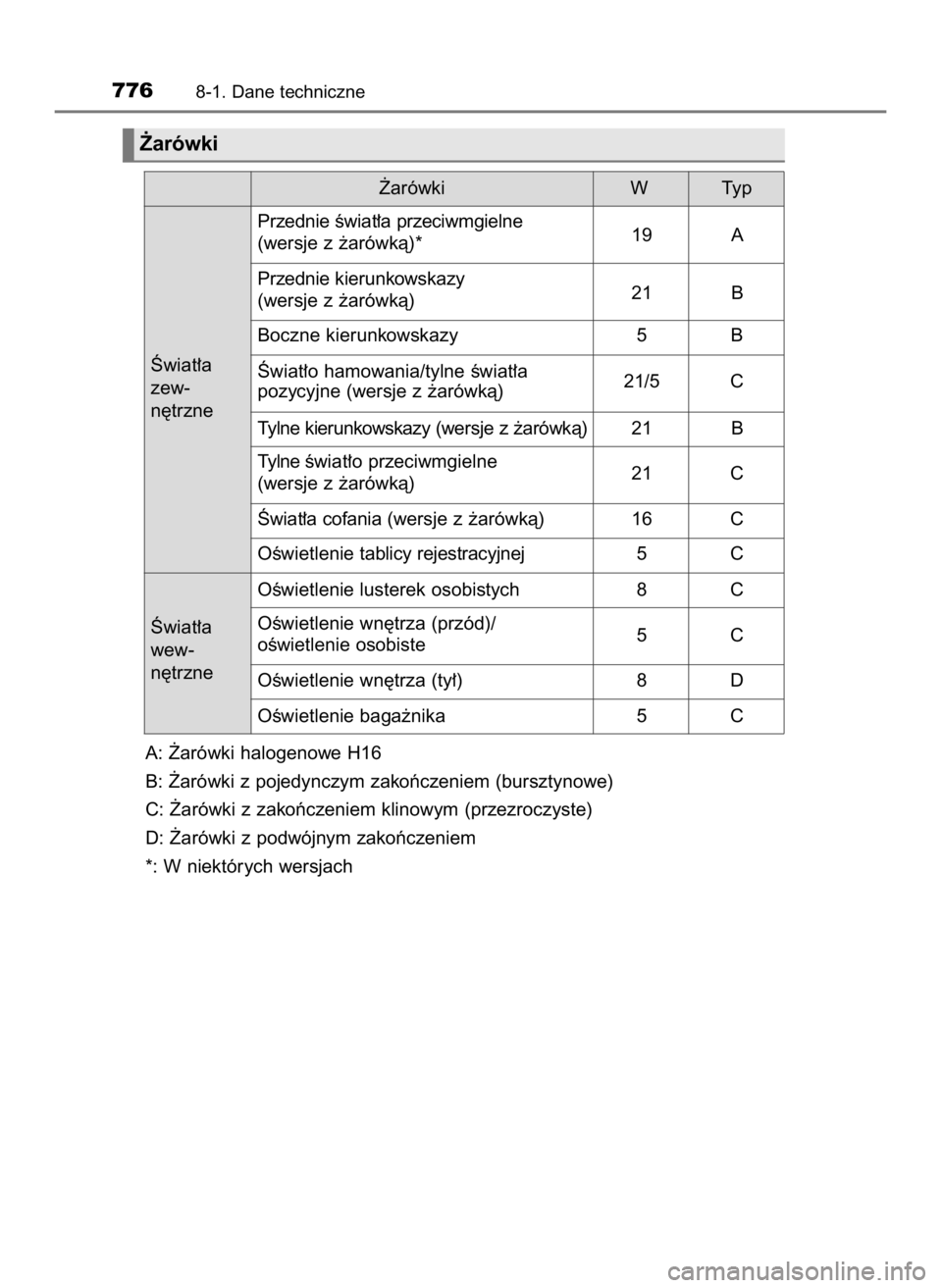

˚arówki
˚arówki W
Âwiat∏a
zew-
n´trzne
Âwiat∏a
wew-
n´trznePrzednie Êwiat∏a przeciwmgielne
(wersje z ˝arówkà)*19 A
Przednie kierunkowskazy
(wersje z ˝arówkà)21B
Tylne kierunkowskazy (wersje z˝arówkà) 21 B Âwiat∏o hamowania/tylne Êwiat∏a
pozycyjne (wersje z ˝arówkà)21/5 C
Tylne Êwiat∏o przeciwmgielne
(wersje z ˝arówkà)21C
Âwiat∏a cofania (wersje z ˝arówkà) 16 C
OÊwietlenie tablicy rejestracyjnej 5 C
OÊwietlenie lusterek osobistych 8 C
OÊwietlenie wn´trza (ty∏) 8 D
OÊwietlenie baga˝nika 5 C OÊwietlenie wn´trza (przód)/
oÊwietlenie osobiste5C Boczne kierunkowskazy 5 BTy p
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 776

Stosowanie w silnikach o zap∏onie iskrowym benzyn z domieszkà etanolu
Toyota dopuszcza stosowanie benzyn z domieszkà etanolu do 10%. Benzyna
z domieszkà etanolu powinna posiadaç liczb´ oktanowà zgodnà z zaleceniami.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Dopuszczalne jest krótkotrwa∏e wyst´powanie delikatnego spalania stuko-
wego podczas przyspieszania lub jazdy pod gór´. Takie sytuacje nie po-
winny budziç zaniepokojenia.
8-1. Dane techniczne777
8
Informacje techniczne
Informacje dotyczàce paliwa
W przypadku znalezienia tego typu oznaczeƒ paliw na stacjach
benzynowych, nale˝y wybraç paliwo, które posiada poni˝sze
etykiety.
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà zgodnà z eu-
ropejskim standardem EN228.
Nale˝y stosowaç benzyn´ bezo∏owiowà o liczbie oktanowej co
najmniej 95.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà.
Nale˝y stosowaç benzyn´ bezo∏owiowà o liczbie oktanowej co
najmniej 95.
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 777

7788-1. Dane techniczne
JakoÊç paliwa
Nie wolno stosowaç nieodpowiedniego paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia silnika.
Nie nale˝y u˝ywaç benzyny z dodatkami metalicznymi, np. manganem,
˝elazem lub o∏owiem. W przeciwnym razie mo˝e to doprowadziç do
uszkodzenia silnika lub uk∏adu ograniczajàcego emisj´ substancji tok-
sycznych.
Nie nale˝y stosowaç dodatków do paliwa, które mogà zawieraç meta-
liczne dodatki.
Na obszarze Unii Europejskiej: Nie wolno stosowaç jako paliwa bioeta-
nolu wyst´pujàcego pod nazwami „E50” lub „E85” lub innego paliwa za-
wierajàcego du˝e iloÊci etanolu. Stosowanie paliwa tego typu mo˝e do-
prowadziç do uszkodzenia uk∏adu paliwowego. W razie jakichkolwiek
wàtpliwoÊci nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Poza obszarem Unii Europejskiej: Nie wolno stosowaç jako paliwa
bioetanolu wyst´pujàcego pod nazwami „E50” lub „E85” lub innego
paliwa zawierajàcego du˝e iloÊci etanolu. W samochodzie mo˝na stoso-
waç paliwo z domieszkà etanolu do 10% (E10). Stosowanie paliwa
z domieszkà etanolu powy˝ej 10% mo˝e doprowadziç do uszkodzenia
uk∏adu paliwowego. Podczas uzupe∏niania paliwa nale˝y zawsze korzy-
staç ze stacji paliw, które gwarantujà paliwo zgodne ze specyfikacjà oraz
gwarantujà jego wysokà jakoÊç. W razie jakichkolwiek wàtpliwoÊci nale-
˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Nie wolno stosowaç benzyny zawierajàcej metanol, takiej jak np. M15,
M85, M100.
Zastosowanie benzyny zawierajàcej metanol mo˝e spowodowaç awari´
lub uszkodzenie silnika.
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 778
