TOYOTA C_HR HYBRID 2016 Betriebsanleitungen (in German)

181
3
3-4. Einstellen des Lenkrads und der Spiegel
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

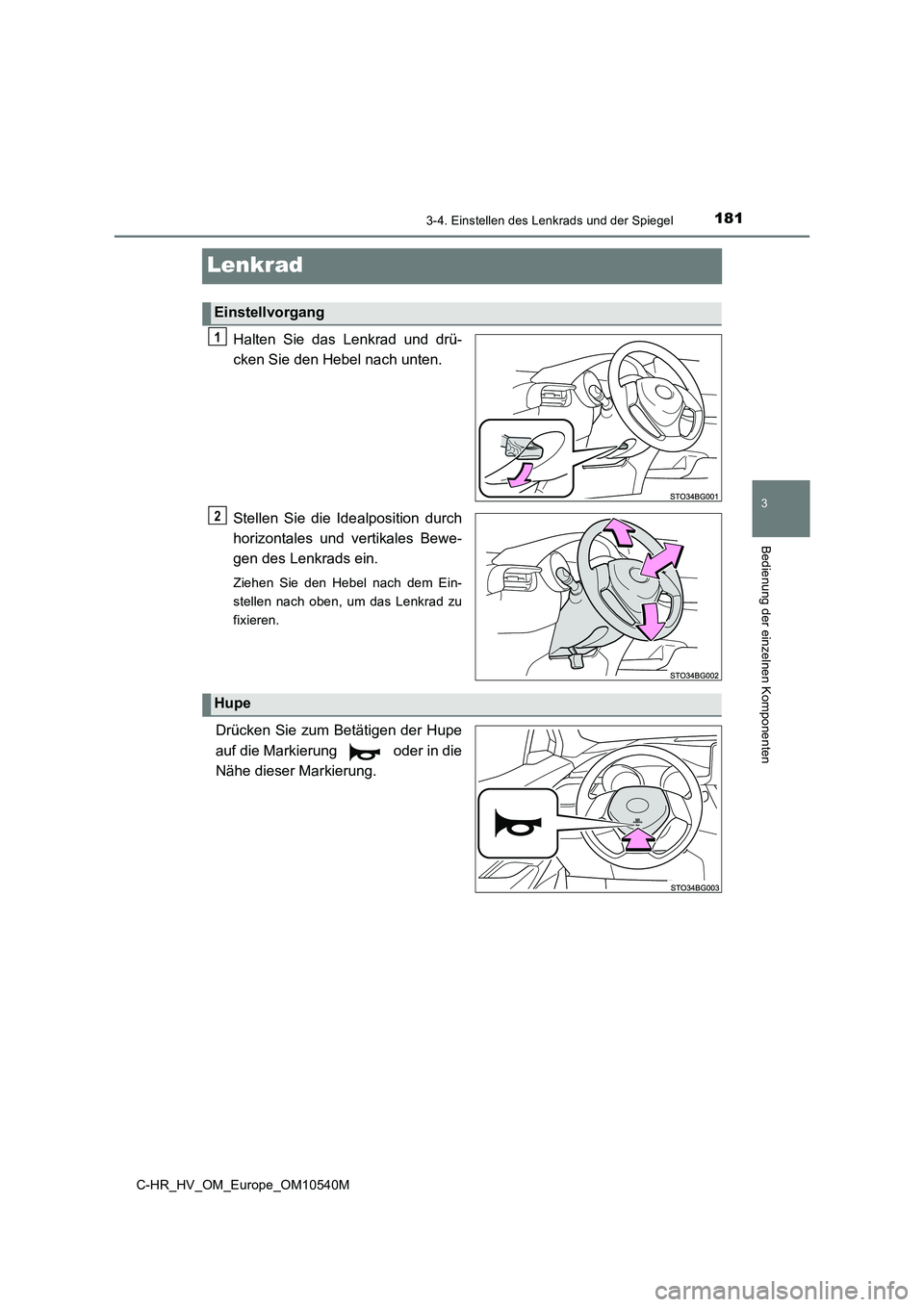

Lenkrad
Halten Sie das Lenkrad und drü-
cken Sie den Hebel nach unten.
Stellen Sie die Idealposition durch
horizontales und vertikales Bewe-
gen des Lenkrads ein.
Ziehen Sie den Hebel nach dem Ein-
stellen nach oben, um das Lenkrad zu
fixieren.
Drücken Sie zum Betätigen der Hupe
auf die Markierung oder in die
Nähe dieser Markierung.
Einstellvorgang
1
2
Hupe

1823-4. Einstellen des Lenkrads und der Spiegel
C-HR_HV_OM_Europe_OM10540M

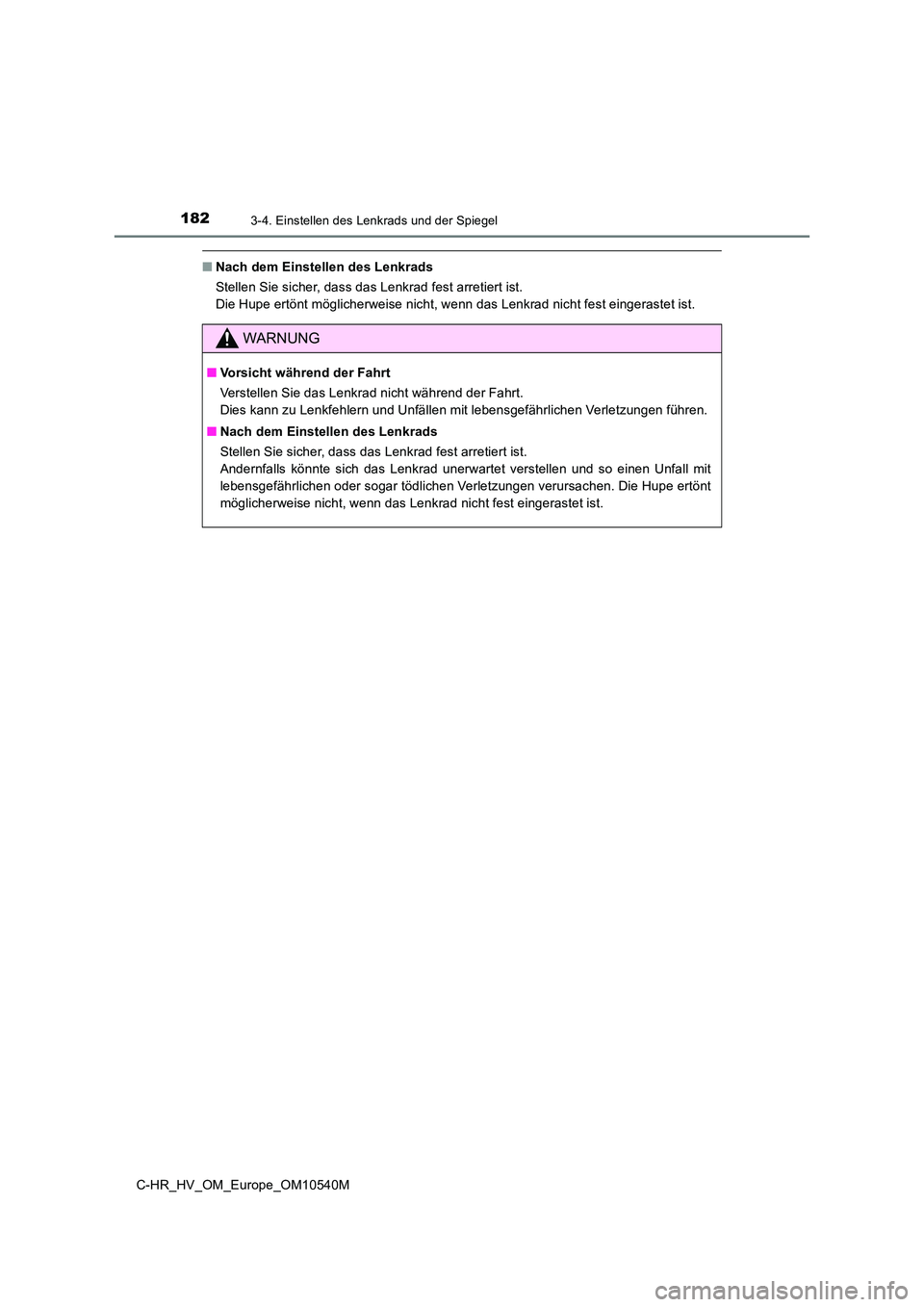

■Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad fest arretiert ist.
Die Hupe ertönt möglicherweise nicht, wenn das Lenkrad nicht fest eingerastet ist.
WARNUNG
■ Vorsicht während der Fahrt
Verstellen Sie das Lenkrad nicht während der Fahrt.
Dies kann zu Lenkfehlern und Unfällen mit lebensgefährlichen Verletzungen führen.
■ Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad fest arretiert ist.
Andernfalls könnte sich das Lenkrad unerwartet verstellen und so einen Unfall mit
lebensgefährlichen oder sogar tödlichen Verletzungen verursachen. Die Hupe ertönt
möglicherweise nicht, wenn das Lenkrad nicht fest eingerastet ist.

183
3
3-4. Einstellen des Lenkrads und der Spiegel
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

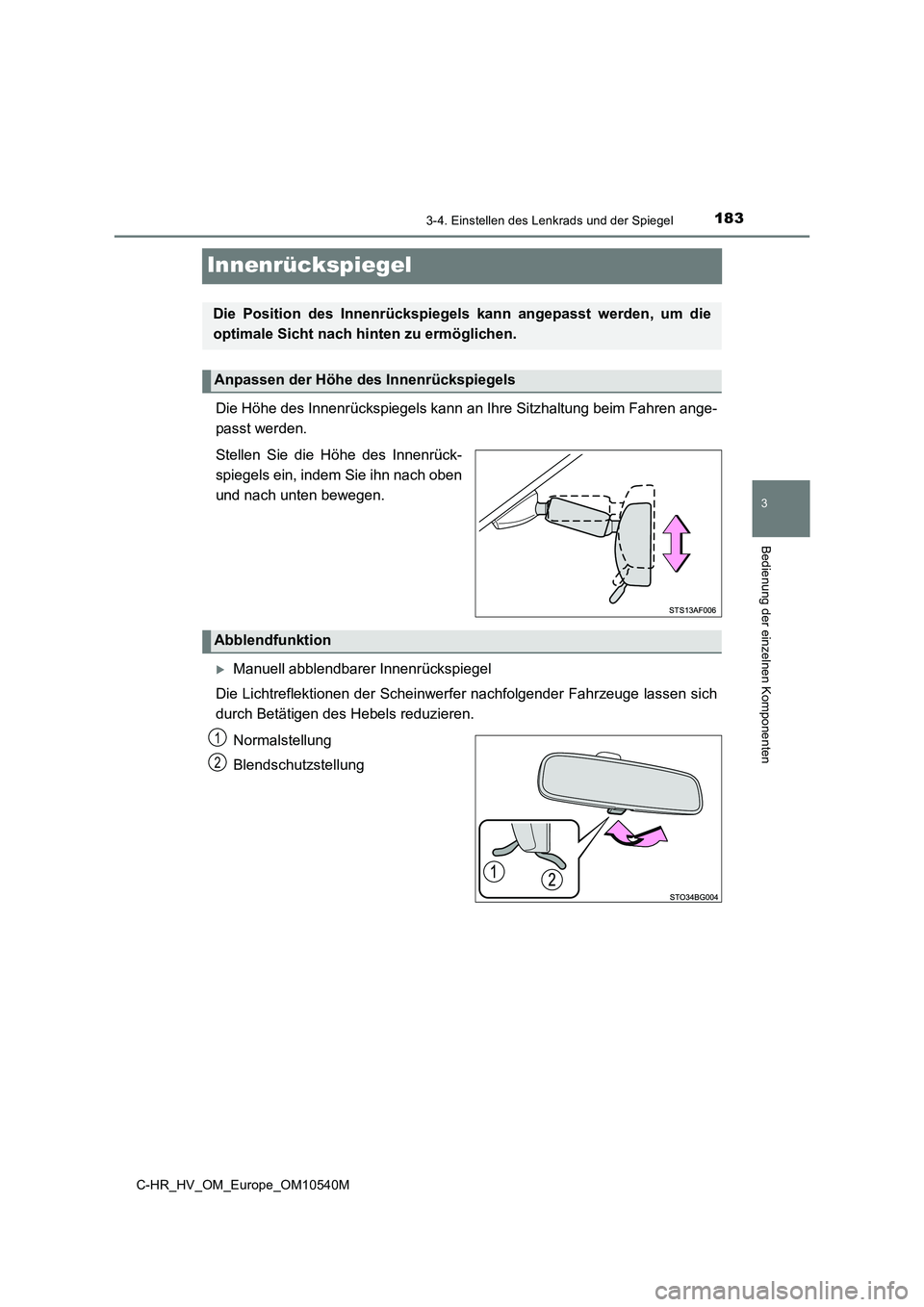

Innenrückspiegel
Die Höhe des Innenrückspiegels kann an Ihre Sitzhaltung beim Fahren ange-
passt werden.
Stellen Sie die Höhe des Innenrück-
spiegels ein, indem Sie ihn nach oben
und nach unten bewegen.
Manuell abblendbarer Innenrückspiegel
Die Lichtreflektionen der Scheinwerfer nachfolgender Fahrzeuge lassen sich
durch Betätigen des Hebels reduzieren.
Normalstellung
Blendschutzstellung
Die Position des Innenrückspiegels kann angepasst werden, um die
optimale Sicht nach hinten zu ermöglichen.
Anpassen der Höhe d es Innenrückspiegels
Abblendfunktion
1
2

1843-4. Einstellen des Lenkrads und der Spiegel
C-HR_HV_OM_Europe_OM10540M

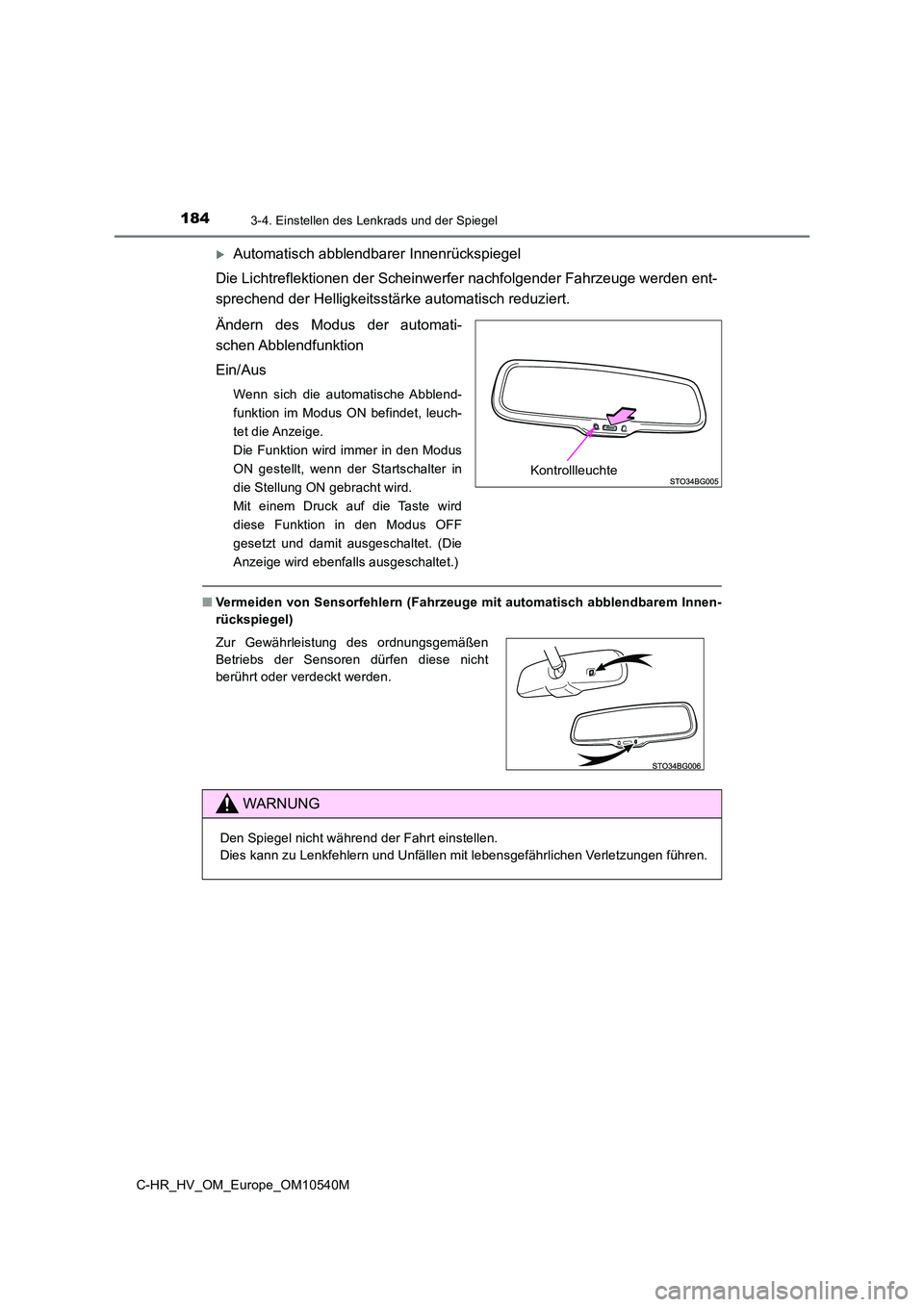

Automatisch abblendbarer Innenrückspiegel
Die Lichtreflektionen der Scheinwer fer nachfolgender Fahrzeuge werden ent-
sprechend der Helligkeitsstärke automatisch reduziert.
Ändern des Modus der automati-
schen Abblendfunktion
Ein/Aus
Wenn sich die automatische Abblend-
funktion im Modus ON befindet, leuch-
tet die Anzeige.
Die Funktion wird immer in den Modus
ON gestellt, wenn der Startschalter in
die Stellung ON gebracht wird.
Mit einem Druck auf die Taste wird
diese Funktion in den Modus OFF
gesetzt und damit ausgeschaltet. (Die
Anzeige wird ebenfalls ausgeschaltet.)
■ Vermeiden von Sensorfehlern (Fahrzeuge mit automatisch abblendbarem Innen-
rückspiegel)
Kontrollleuchte
Zur Gewährleistung des ordnungsgemäßen
Betriebs der Sensoren dürfen diese nicht
berührt oder verdeckt werden.
WARNUNG
Den Spiegel nicht während der Fahrt einstellen.
Dies kann zu Lenkfehlern und Unfällen mit lebensgefährlichen Verletzungen führen.

185
3
3-4. Einstellen des Lenkrads und der Spiegel
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

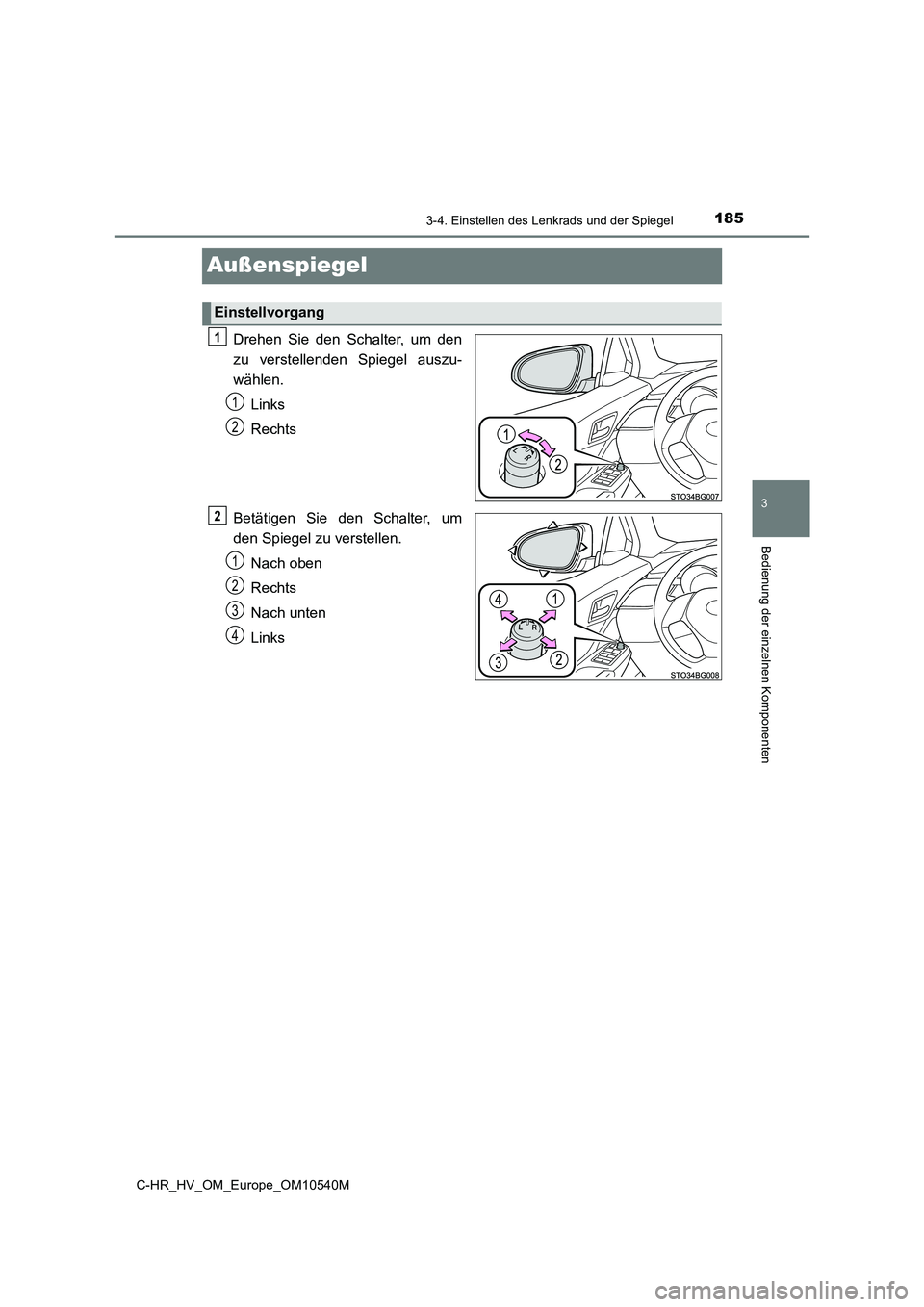

Außenspiegel
Drehen Sie den Schalter, um den
zu verstellenden Spiegel auszu-
wählen.
Links
Rechts
Betätigen Sie den Schalter, um
den Spiegel zu verstellen.
Nach oben
Rechts
Nach unten
Links
Einstellvorgang
1
1
2
2
1
2
3
4

1863-4. Einstellen des Lenkrads und der Spiegel
C-HR_HV_OM_Europe_OM10540M

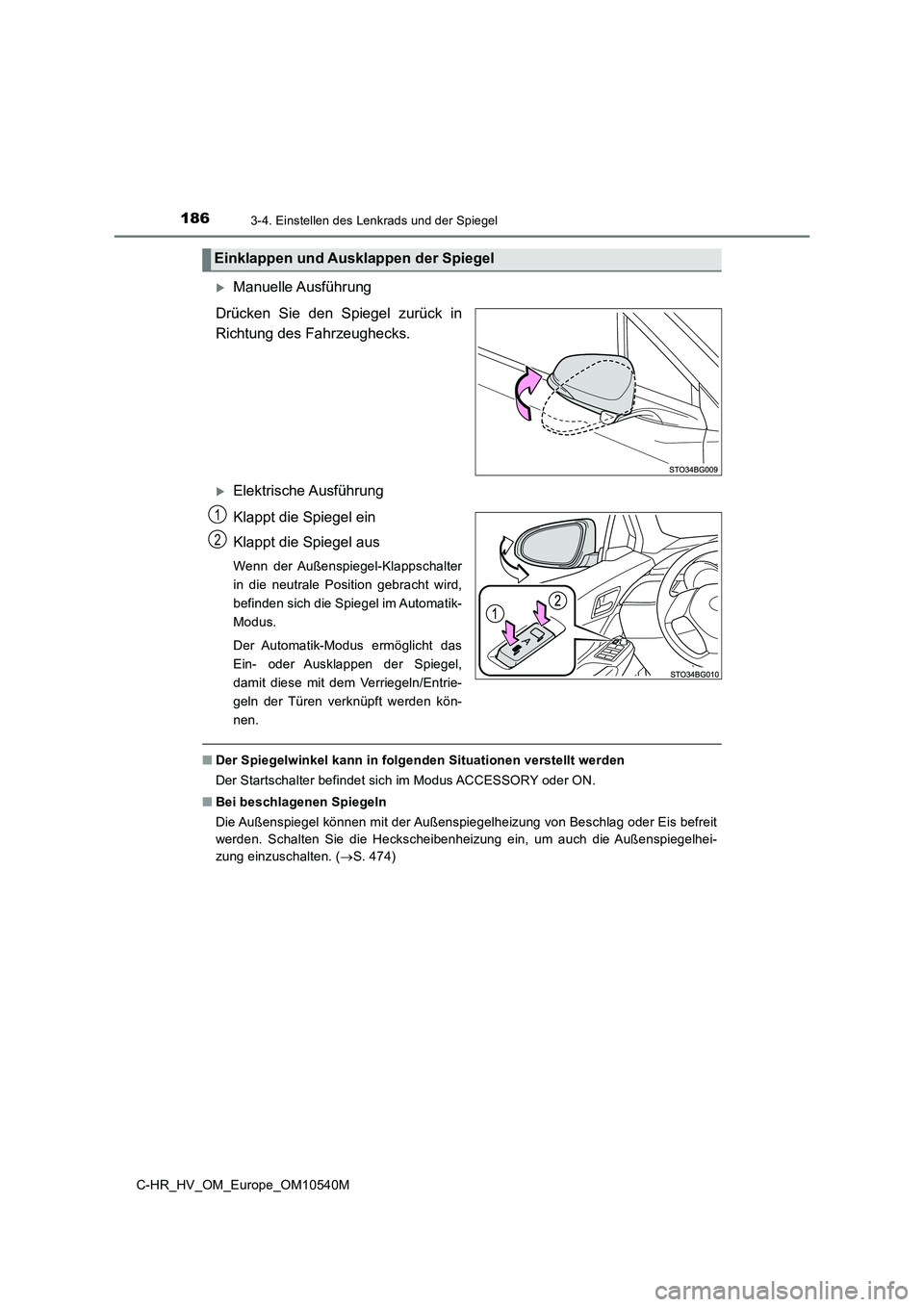

Manuelle Ausführung
Drücken Sie den Spiegel zurück in
Richtung des Fahrzeughecks.
Elektrische Ausführung
Klappt die Spiegel ein
Klappt die Spiegel aus
Wenn der Außenspiegel-Klappschalter
in die neutrale Position gebracht wird,
befinden sich die Spiegel im Automatik-
Modus.
Der Automatik-Modus ermöglicht das
Ein- oder Ausklappen der Spiegel,
damit diese mit dem Verriegeln/Entrie-
geln der Türen verknüpft werden kön-
nen.
■ Der Spiegelwinkel kann in folgenden Situationen verstellt werden
Der Startschalter befindet sich im Modus ACCESSORY oder ON.
■ Bei beschlagenen Spiegeln
Die Außenspiegel können mit der Außenspiegelheizung von Beschlag oder Eis befreit
werden. Schalten Sie die Heckscheibenheizung ein, um auch die Außenspiegelhei-
zung einzuschalten. ( S. 474)
Einklappen und Ausklappen der Spiegel
1
2

1873-4. Einstellen des Lenkrads und der Spiegel
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

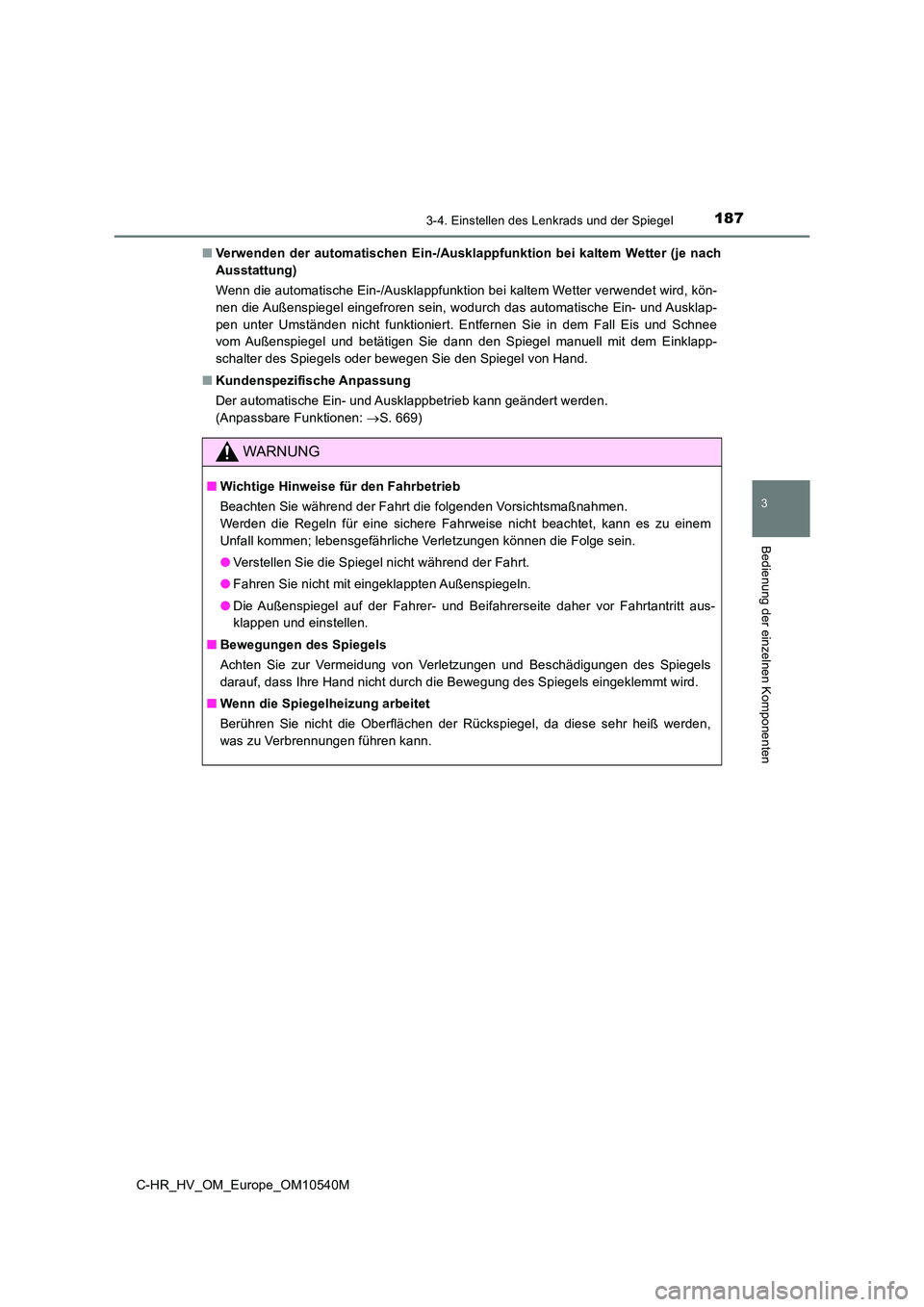

■ Verwenden der automatischen Ein-/Ausklappfunktion bei kaltem Wetter (je nach
Ausstattung)
Wenn die automatische Ein-/Ausklappfunktion bei kaltem Wetter verwendet wird, kön-
nen die Außenspiegel eingefroren sein, wodurch das automatische Ein- und Ausklap-
pen unter Umständen nicht funktioniert. Entfernen Sie in dem Fall Eis und Schnee
vom Außenspiegel und betätigen Sie dann den Spiegel manuell mit dem Einklapp-
schalter des Spiegels oder bewegen Sie den Spiegel von Hand.
■ Kundenspezifische Anpassung
Der automatische Ein- und Ausklappbetrieb kann geändert werden.
(Anpassbare Funktionen: S. 669)
WARNUNG
■Wichtige Hinweise für den Fahrbetrieb
Beachten Sie während der Fahrt die folgenden Vorsichtsmaßnahmen.
Werden die Regeln für eine sichere Fahrweise nicht beachtet, kann es zu einem
Unfall kommen; lebensgefährliche Verletzungen können die Folge sein.
● Verstellen Sie die Spiegel nicht während der Fahrt.
● Fahren Sie nicht mit eingeklappten Außenspiegeln.
● Die Außenspiegel auf der Fahrer- und Beifahrerseite daher vor Fahrtantritt aus-
klappen und einstellen.
■ Bewegungen des Spiegels
Achten Sie zur Vermeidung von Verletzungen und Beschädigungen des Spiegels
darauf, dass Ihre Hand nicht durch die Bewegung des Spiegels eingeklemmt wird.
■ Wenn die Spiegelheizung arbeitet
Berühren Sie nicht die Oberflächen der Rückspiegel, da diese sehr heiß werden,
was zu Verbrennungen führen kann.

1883-5. Öffnen und Schließen der Fenster
C-HR_HV_OM_Europe_OM10540M

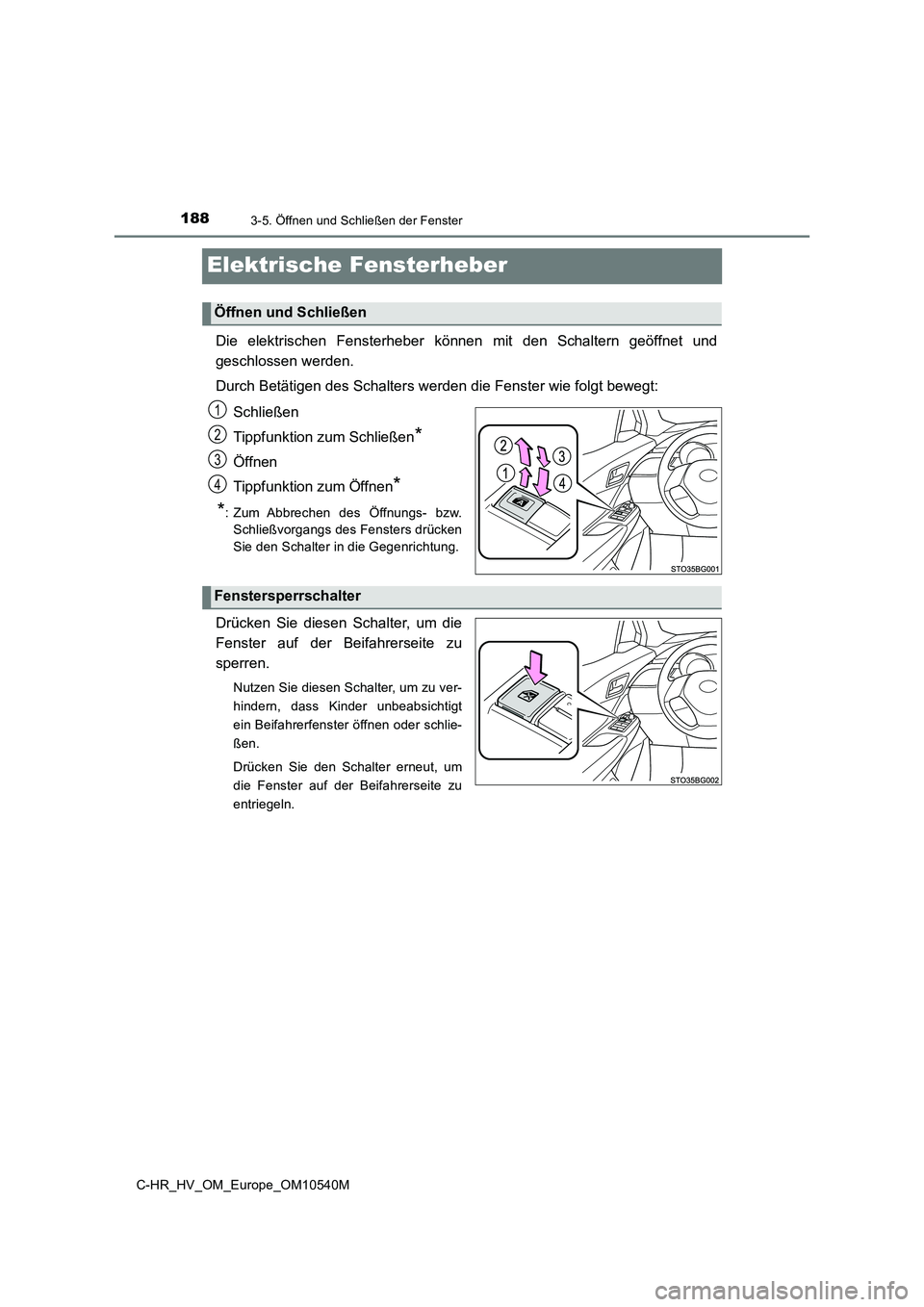

Elektrische Fensterheber
Die elektrischen Fensterheber können mit den Schaltern geöffnet und
geschlossen werden.
Durch Betätigen des Schalters werden die Fenster wie folgt bewegt:
Schließen
Tippfunktion zum Schließen*
Öffnen
Tippfunktion zum Öffnen*
*: Zum Abbrechen des Öffnungs- bzw.
Schließvorgangs des Fensters drücken
Sie den Schalter in die Gegenrichtung.
Drücken Sie diesen Schalter, um die
Fenster auf der Beifahrerseite zu
sperren.
Nutzen Sie diesen Schalter, um zu ver-
hindern, dass Kinder unbeabsichtigt
ein Beifahrerfenster öffnen oder schlie-
ßen.
Drücken Sie den Schalter erneut, um
die Fenster auf der Beifahrerseite zu
entriegeln.
Öffnen und Schließen
1
2
3
4
Fenstersperrschalter

1893-5. Öffnen und Schließen der Fenster
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

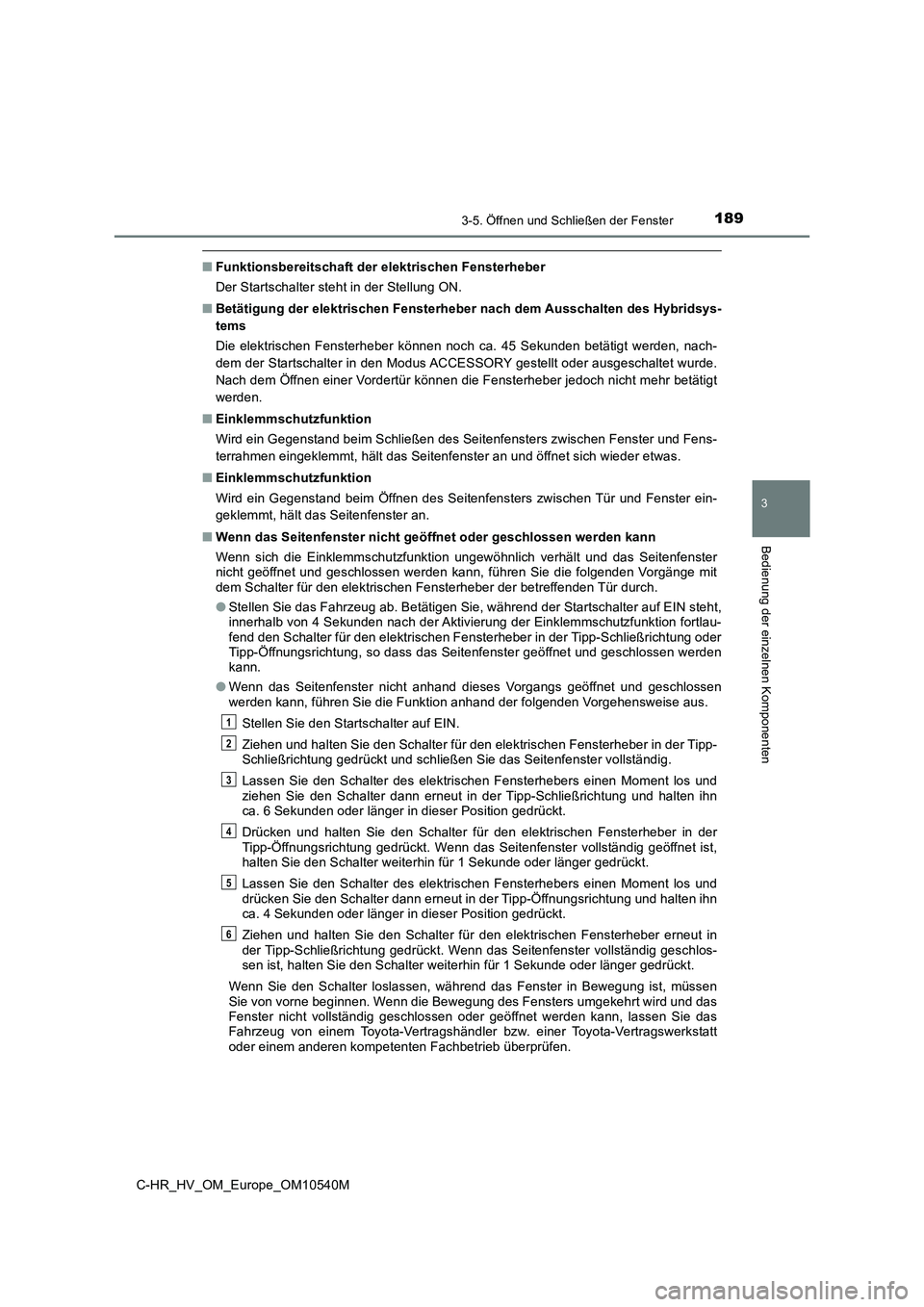

■Funktionsbereitschaft der elektrischen Fensterheber
Der Startschalter steht in der Stellung ON.
■ Betätigung der elektrischen Fensterheber nach dem Ausschalten des Hybridsys-
tems
Die elektrischen Fensterheber können noch ca. 45 Sekunden betätigt werden, nach-
dem der Startschalter in den Modus ACCESSORY gestellt oder ausgeschaltet wurde.
Nach dem Öffnen einer Vordertür können die Fensterheber jedoch nicht mehr betätigt
werden.
■ Einklemmschutzfunktion
Wird ein Gegenstand beim Schließen des Seitenfensters zwischen Fenster und Fens-
terrahmen eingeklemmt, hält das Seitenfenster an und öffnet sich wieder etwas.
■ Einklemmschutzfunktion
Wird ein Gegenstand beim Öffnen des Seitenfensters zwischen Tür und Fenster ein-
geklemmt, hält das Seitenfenster an.
■ Wenn das Seitenfenster nicht geöffnet oder geschlossen werden kann
Wenn sich die Einklemmschutzfunktion ungewöhnlich verhält und das Seitenfenster nicht geöffnet und geschlossen werden kann, führen Sie die folgenden Vorgänge mitdem Schalter für den elektrischen Fensterheber der betreffenden Tür durch.
● Stellen Sie das Fahrzeug ab. Betätigen Sie, während der Startschalter auf EIN steht, innerhalb von 4 Sekunden nach der Aktivierung der Einklemmschutzfunktion fortlau-fend den Schalter für den elektrischen Fensterheber in der Tipp-Schließrichtung oder Tipp-Öffnungsrichtung, so dass das Seitenfenster geöffnet und geschlossen werden kann.
● Wenn das Seitenfenster nicht anhand dieses Vorgangs geöffnet und geschlossen werden kann, führen Sie die Funktion anhand der folgenden Vorgehensweise aus.
Stellen Sie den Startschalter auf EIN.
Ziehen und halten Sie den Schalter für den elektrischen Fensterheber in der Tipp- Schließrichtung gedrückt und schließen Sie das Seitenfenster vollständig.
Lassen Sie den Schalter des elektrischen Fensterhebers einen Moment los und ziehen Sie den Schalter dann erneut in der Tipp-Schließrichtung und halten ihnca. 6 Sekunden oder länger in dieser Position gedrückt.
Drücken und halten Sie den Schalter für den elektrischen Fensterheber in der Tipp-Öffnungsrichtung gedrückt. Wenn das Seitenfenster vollständig geöffnet ist,halten Sie den Schalter weiterhin für 1 Sekunde oder länger gedrückt.
Lassen Sie den Schalter des elektrischen Fensterhebers einen Moment los und drücken Sie den Schalter dann erneut in der Tipp-Öffnungsrichtung und halten ihnca. 4 Sekunden oder länger in dieser Position gedrückt.
Ziehen und halten Sie den Schalter für den elektrischen Fensterheber erneut in der Tipp-Schließrichtung gedrückt. Wenn das Seitenfenster vollständig geschlos-sen ist, halten Sie den Schalter weiterhin für 1 Sekunde oder länger gedrückt.
Wenn Sie den Schalter loslassen, während das Fenster in Bewegung ist, müssen Sie von vorne beginnen. Wenn die Bewegung des Fensters umgekehrt wird und das Fenster nicht vollständig geschlossen oder geöffnet werden kann, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstattoder einem anderen kompetenten Fachbetrieb überprüfen.
1
2
3
4
5
6

1903-5. Öffnen und Schließen der Fenster
C-HR_HV_OM_Europe_OM10540M

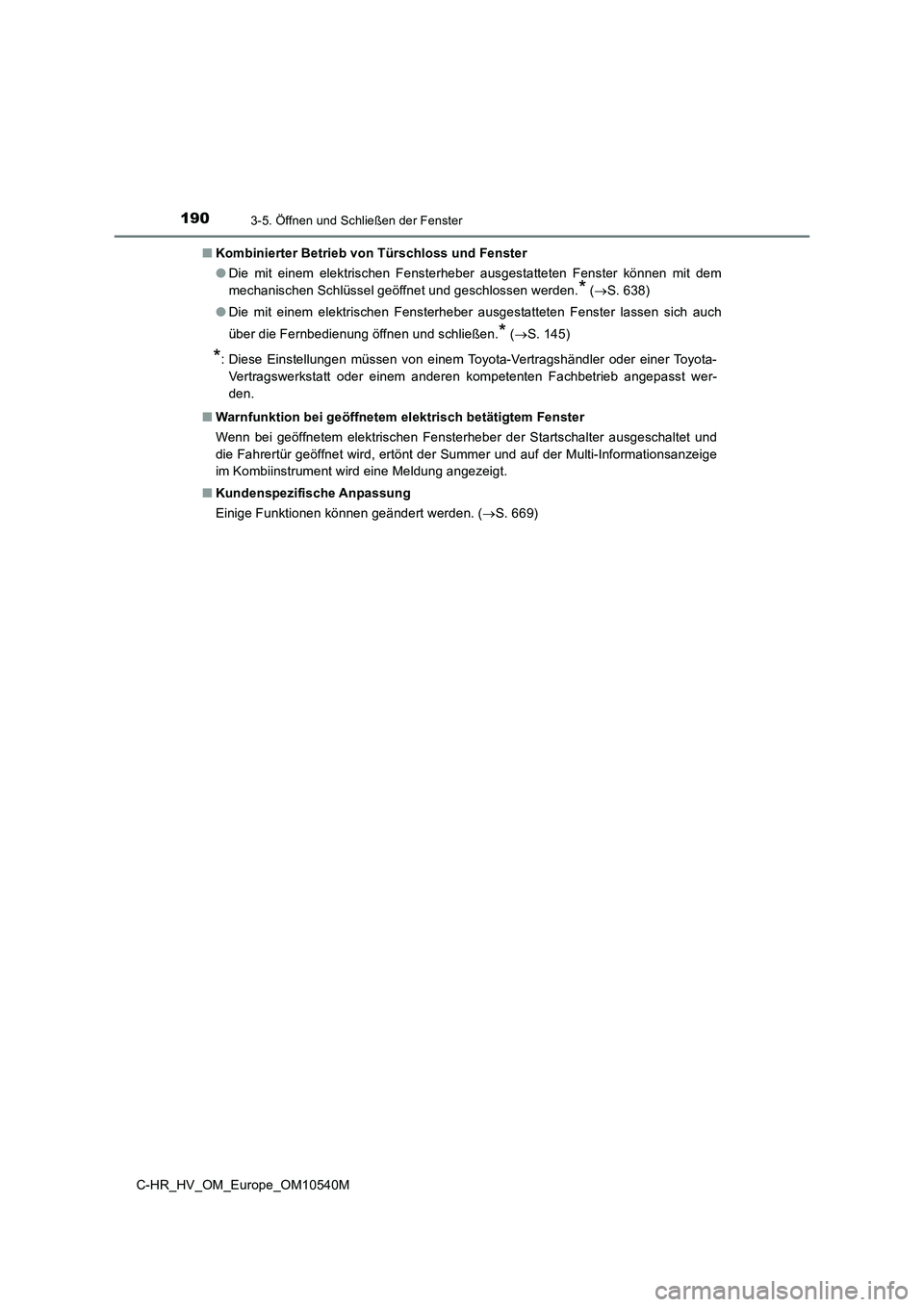

■ Kombinierter Betrieb von Türschloss und Fenster
● Die mit einem elektrischen Fensterheber ausgestatteten Fenster können mit dem
mechanischen Schlüssel geöffnet und geschlossen werden.* ( S. 638)
● Die mit einem elektrischen Fensterheber ausgestatteten Fenster lassen sich auch
über die Fernbedienung öffnen und schließen.* ( S. 145)
*: Diese Einstellungen müssen von einem Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb angepasst wer-
den.
■ Warnfunktion bei geöffnetem elektrisch betätigtem Fenster
Wenn bei geöffnetem elektrischen Fensterheber der Startschalter ausgeschaltet und
die Fahrertür geöffnet wird, ertönt der Summer und auf der Multi-Informationsanzeige
im Kombiinstrument wird eine Meldung angezeigt.
■ Kundenspezifische Anpassung
Einige Funktionen können geändert werden. ( S. 669)
