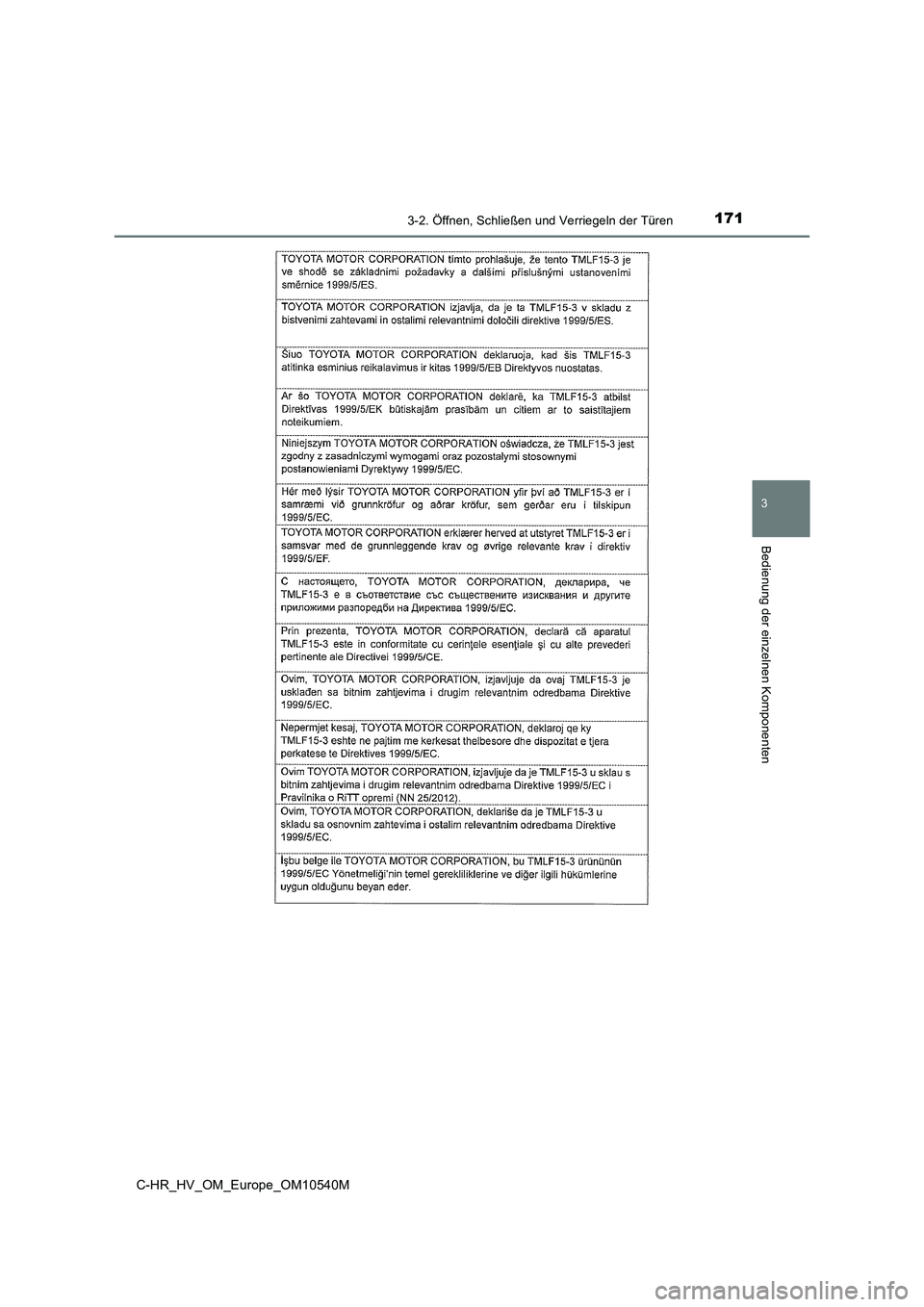

1713-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

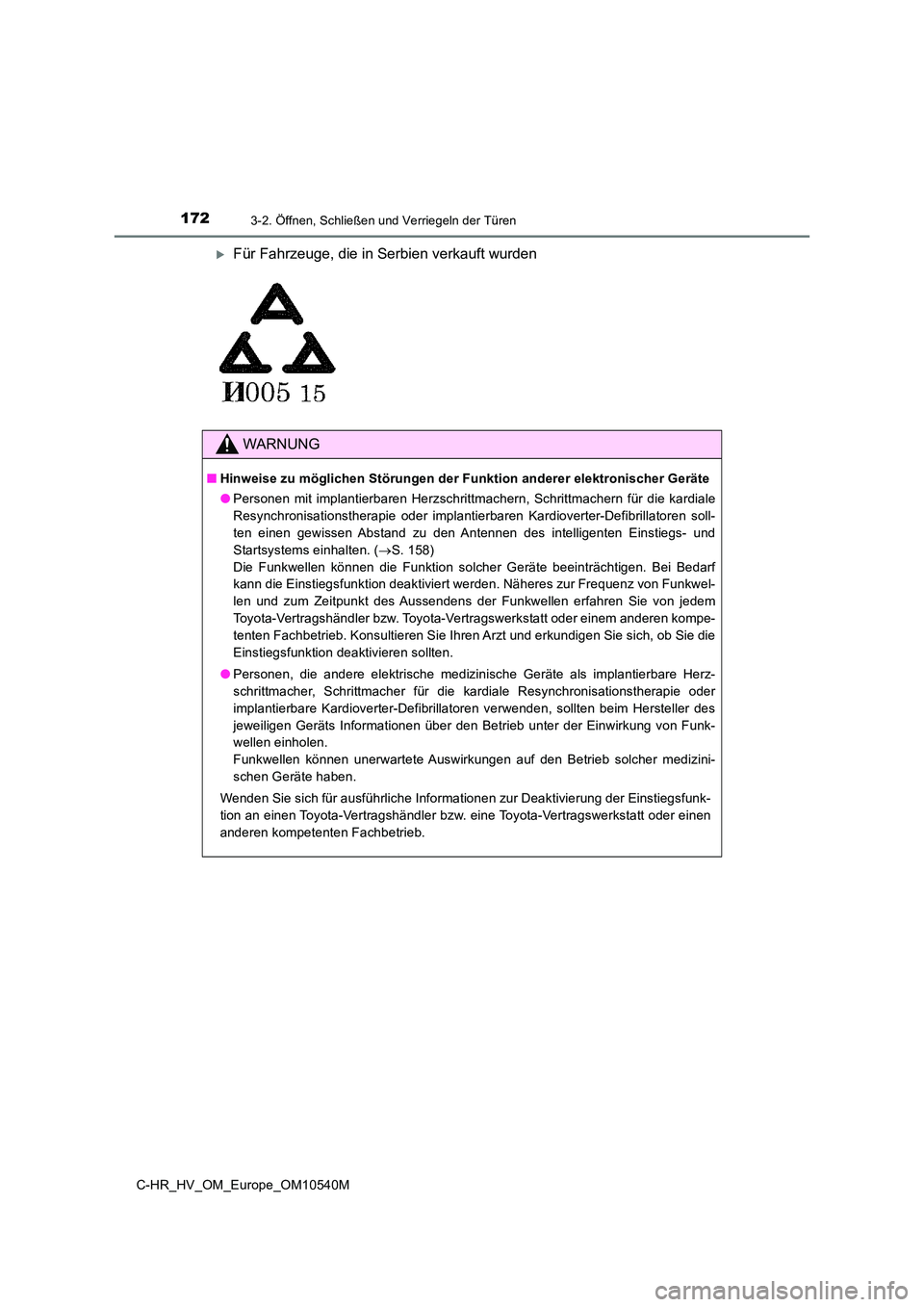

1723-2. Öffnen, Schließen und Verriegeln der Türen
C-HR_HV_OM_Europe_OM10540M
Für Fahrzeuge, die in Serbien verkauft wurden
WARNUNG
■Hinweise zu möglichen Störungen der Funktion anderer elektronischer Geräte
● Personen mit implantierbaren Herzschrittmachern, Schrittmachern für die kardiale
Resynchronisationstherapie oder implantierbaren Kardioverter-Defibrillatoren soll-
ten einen gewissen Abstand zu den Antennen des intelligenten Einstiegs- und
Startsystems einhalten. ( S. 158)
Die Funkwellen können die Funktion solcher Geräte beeinträchtigen. Bei Bedarf
kann die Einstiegsfunktion deaktiviert werden. Näheres zur Frequenz von Funkwel-
len und zum Zeitpunkt des Aussendens der Funkwellen erfahren Sie von jedem
Toyota-Vertragshändler bzw. Toyota-Vertragswerkstatt oder einem anderen kompe-
tenten Fachbetrieb. Konsultieren Sie Ihren Arzt und erkundigen Sie sich, ob Sie die
Einstiegsfunktion deaktivieren sollten.
● Personen, die andere elektrische medizinische Geräte als implantierbare Herz-
schrittmacher, Schrittmacher für die kardiale Resynchronisationstherapie oder
implantierbare Kardioverter-Defibrillatoren verwenden, sollten beim Hersteller des
jeweiligen Geräts Informationen über den Betrieb unter der Einwirkung von Funk-
wellen einholen.
Funkwellen können unerwartete Auswirkungen auf den Betrieb solcher medizini-
schen Geräte haben.
Wenden Sie sich für ausführliche Informationen zur Deaktivierung der Einstiegsfunk-
tion an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.

173
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

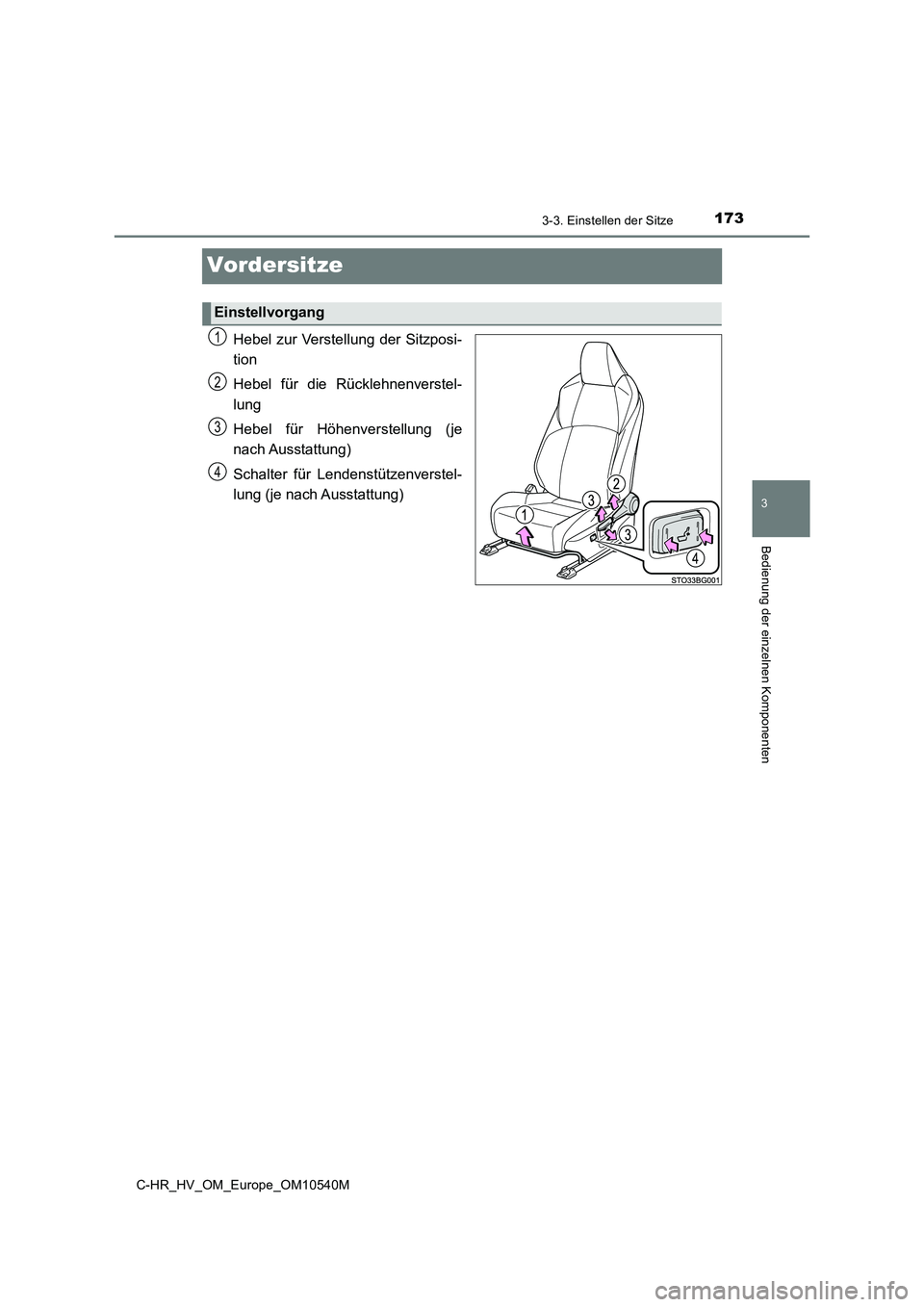

Vordersitze
Hebel zur Verstellung der Sitzposi-
tion
Hebel für die Rücklehnenverstel-
lung
Hebel für Höhenverstellung (je
nach Ausstattung)
Schalter für Lendenstützenverstel-
lung (je nach Ausstattung)
Einstellvorgang
1
2
3
4

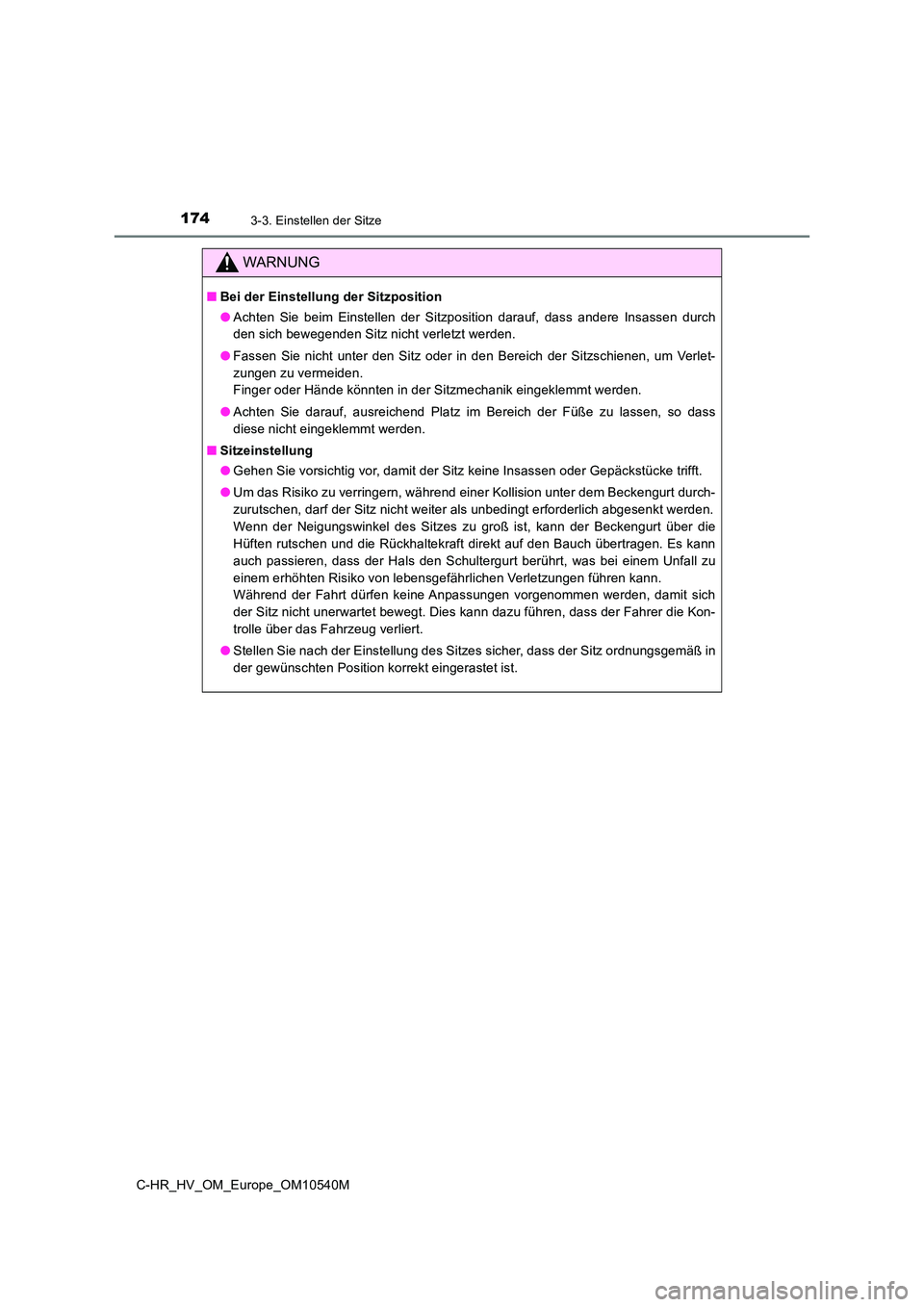

1743-3. Einstellen der Sitze
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Bei der Einstellung der Sitzposition
● Achten Sie beim Einstellen der Sitzposition darauf, dass andere Insassen durch
den sich bewegenden Sitz nicht verletzt werden.
● Fassen Sie nicht unter den Sitz oder in den Bereich der Sitzschienen, um Verlet-
zungen zu vermeiden.
Finger oder Hände könnten in der Sitzmechanik eingeklemmt werden.
● Achten Sie darauf, ausreichend Platz im Bereich der Füße zu lassen, so dass
diese nicht eingeklemmt werden.
■ Sitzeinstellung
● Gehen Sie vorsichtig vor, damit der Sitz keine Insassen oder Gepäckstücke trifft.
● Um das Risiko zu verringern, während einer Kollision unter dem Beckengurt durch-
zurutschen, darf der Sitz nicht weiter als unbedingt erforderlich abgesenkt werden.
Wenn der Neigungswinkel des Sitzes zu groß ist, kann der Beckengurt über die
Hüften rutschen und die Rückhaltekraft direkt auf den Bauch übertragen. Es kann
auch passieren, dass der Hals den Schultergurt berührt, was bei einem Unfall zu
einem erhöhten Risiko von lebensgefährlichen Verletzungen führen kann.
Während der Fahrt dürfen keine Anpassungen vorgenommen werden, damit sich
der Sitz nicht unerwartet bewegt. Dies kann dazu führen, dass der Fahrer die Kon-
trolle über das Fahrzeug verliert.
● Stellen Sie nach der Einstellung des Sitzes sicher, dass der Sitz ordnungsgemäß in
der gewünschten Position korrekt eingerastet ist.

175
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

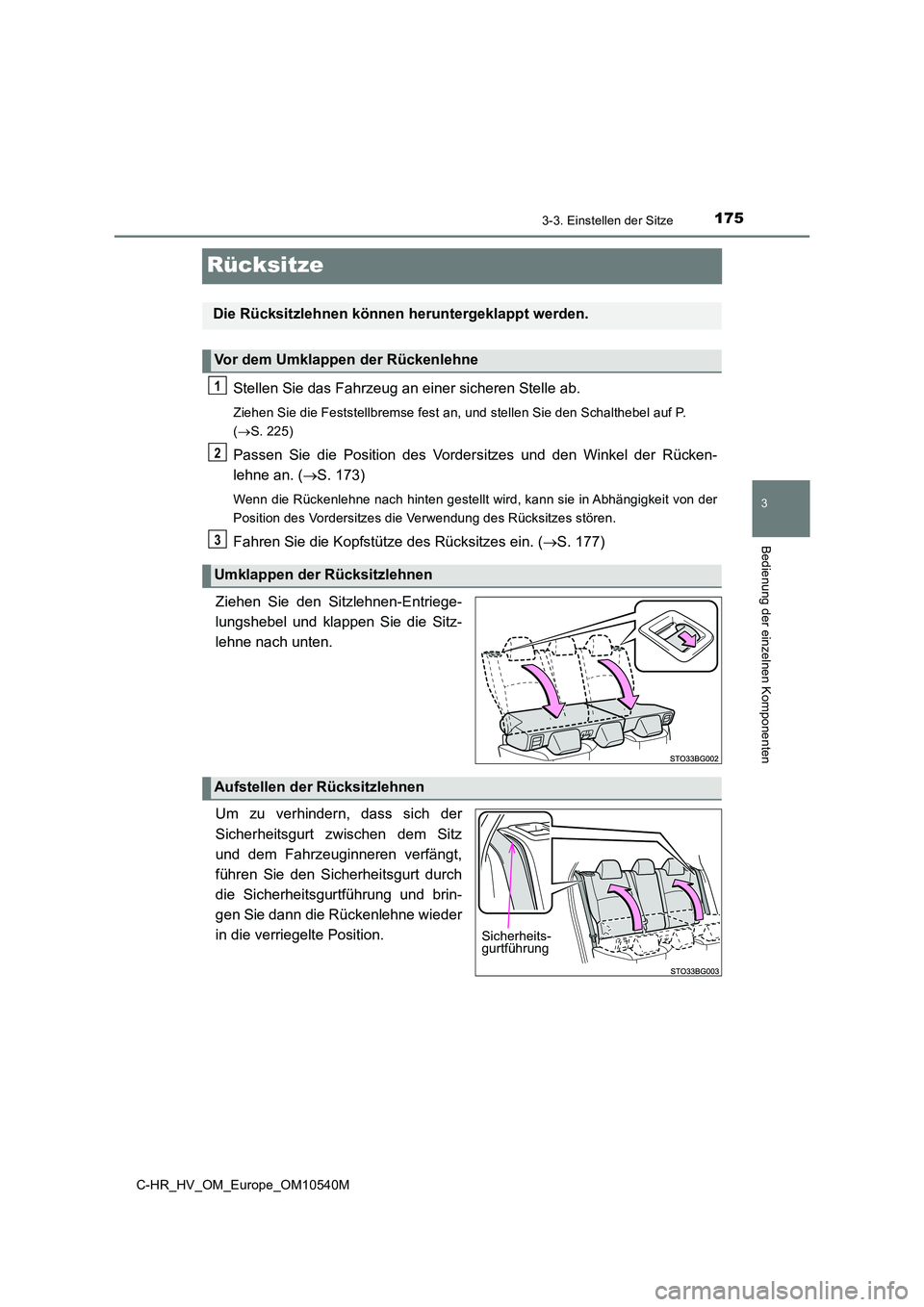

Rücksitze
Stellen Sie das Fahrzeug an einer sicheren Stelle ab.
Ziehen Sie die Feststellbremse fest an, und stellen Sie den Schalthebel auf P.
( S. 225)
Passen Sie die Position des Vordersitzes und den Winkel der Rücken-
lehne an. ( S. 173)
Wenn die Rückenlehne nach hinten gestellt wird, kann sie in Abhängigkeit von der
Position des Vordersitzes die Verwendung des Rücksitzes stören.
Fahren Sie die Kopfstütze des Rücksitzes ein. ( S. 177)
Ziehen Sie den Sitz lehnen-Entriege-
lungshebel und klappen Sie die Sitz-
lehne nach unten.
Um zu verhindern, dass sich der
Sicherheitsgurt zwischen dem Sitz
und dem Fahrzeuginneren verfängt,
führen Sie den Sicherheitsgurt durch
die Sicherheitsgurtführung und brin-
gen Sie dann die Rückenlehne wieder
in die verriegelte Position.
Die Rücksitzlehnen können heruntergeklappt werden.
Vor dem Umklappen der Rückenlehne
Umklappen der Rücksitzlehnen
1
2
3
Aufstellen der Rücksitzlehnen
Sicherheits- gurtführung

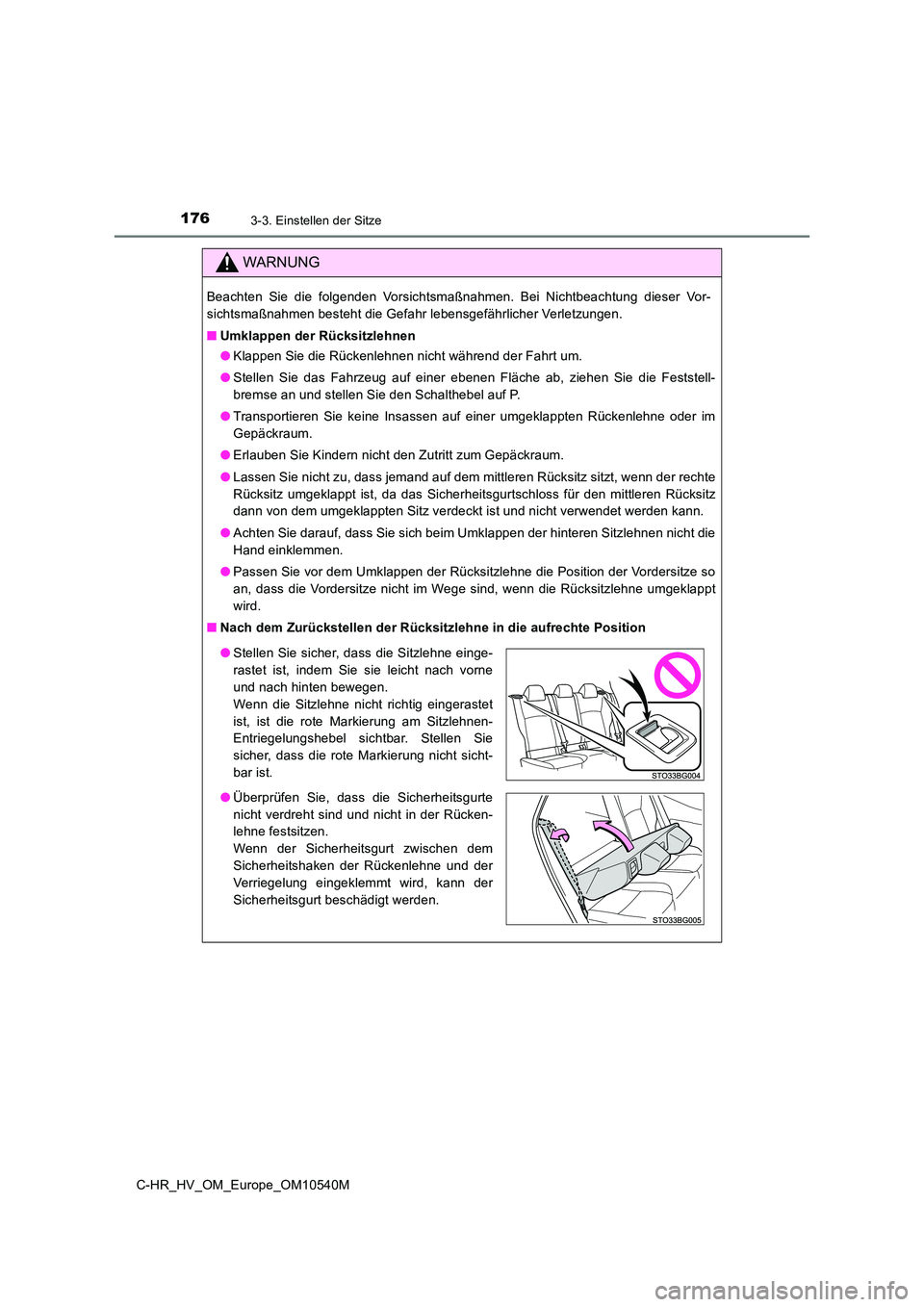

1763-3. Einstellen der Sitze
C-HR_HV_OM_Europe_OM10540M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen. Bei Nichtbeachtung dieser Vor-
sichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.
■ Umklappen der Rücksitzlehnen
● Klappen Sie die Rückenlehnen nicht während der Fahrt um.
● Stellen Sie das Fahrzeug auf einer ebenen Fläche ab, ziehen Sie die Feststell-
bremse an und stellen Sie den Schalthebel auf P.
● Transportieren Sie keine Insassen auf einer umgeklappten Rückenlehne oder im
Gepäckraum.
● Erlauben Sie Kindern nicht den Zutritt zum Gepäckraum.
● Lassen Sie nicht zu, dass jemand auf dem mittleren Rücksitz sitzt, wenn der rechte
Rücksitz umgeklappt ist, da das Sicherheitsgurtschloss für den mittleren Rücksitz
dann von dem umgeklappten Sitz verdeckt ist und nicht verwendet werden kann.
● Achten Sie darauf, dass Sie sich beim Umklappen der hinteren Sitzlehnen nicht die
Hand einklemmen.
● Passen Sie vor dem Umklappen der Rücksitzlehne die Position der Vordersitze so
an, dass die Vordersitze nicht im Wege sind, wenn die Rücksitzlehne umgeklappt
wird.
■ Nach dem Zurückstellen der Rücksitzlehne in die aufrechte Position
●Stellen Sie sicher, dass die Sitzlehne einge-
rastet ist, indem Sie sie leicht nach vorne
und nach hinten bewegen.
Wenn die Sitzlehne nicht richtig eingerastet
ist, ist die rote Markierung am Sitzlehnen-
Entriegelungshebel sichtbar. Stellen Sie
sicher, dass die rote Markierung nicht sicht-
bar ist.
● Überprüfen Sie, dass die Sicherheitsgurte
nicht verdreht sind und nicht in der Rücken-
lehne festsitzen.
Wenn der Sicherheitsgurt zwischen dem
Sicherheitshaken der Rückenlehne und der
Verriegelung eingeklemmt wird, kann der
Sicherheitsgurt beschädigt werden.

177
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

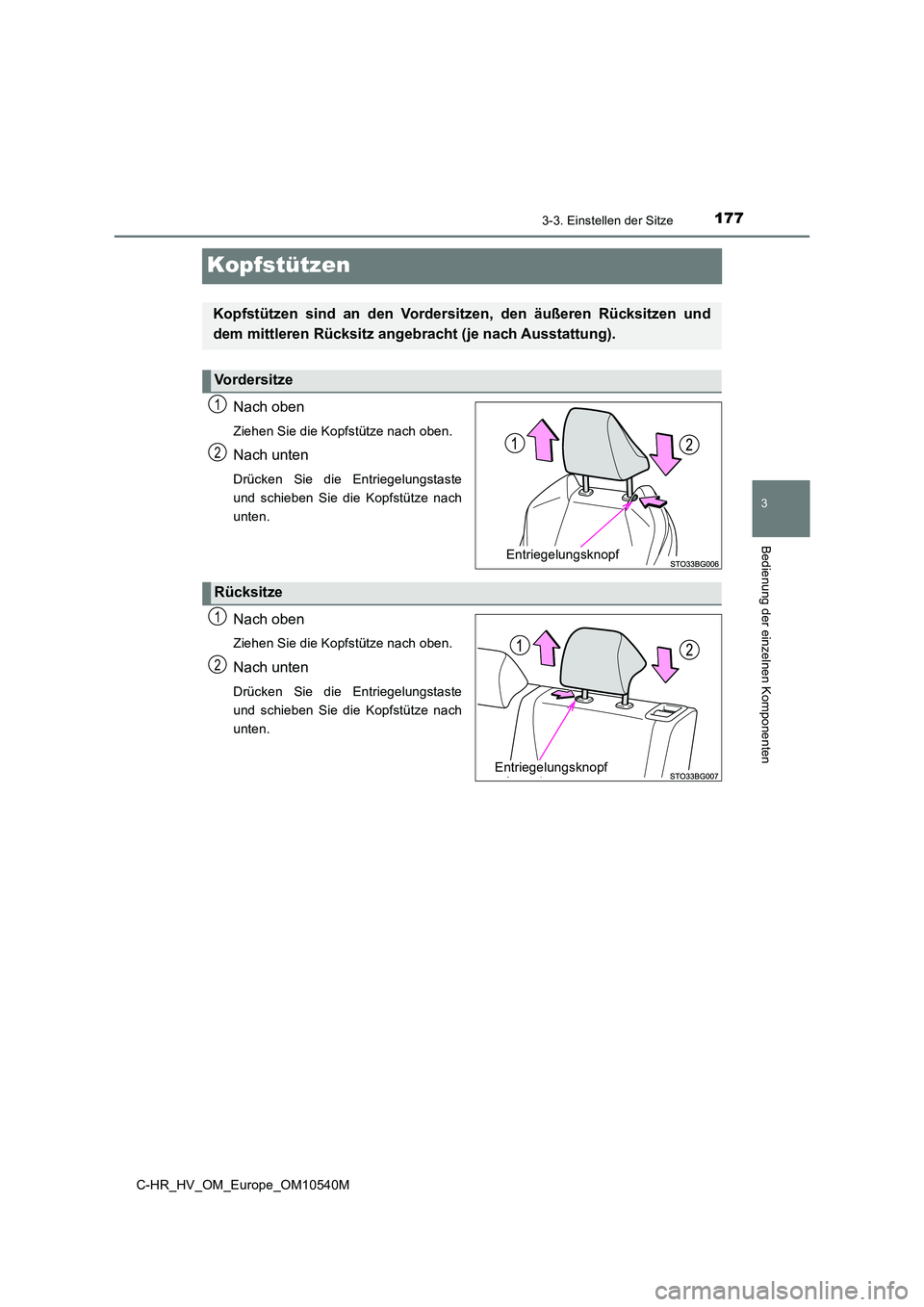

Kopfstützen
Nach oben
Ziehen Sie die Kopfstütze nach oben.
Nach unten
Drücken Sie die Entriegelungstaste
und schieben Sie die Kopfstütze nach
unten.
Nach oben
Ziehen Sie die Kopfstütze nach oben.
Nach unten
Drücken Sie die Entriegelungstaste
und schieben Sie die Kopfstütze nach
unten.
Kopfstützen sind an den Vordersitzen, den äußeren Rücksitzen und
dem mittleren Rücksitz angebracht (je nach Ausstattung).
Vordersitze
Entriegelungsknopf
1
2
Rücksitze
Entriegelungsknopf
1
2

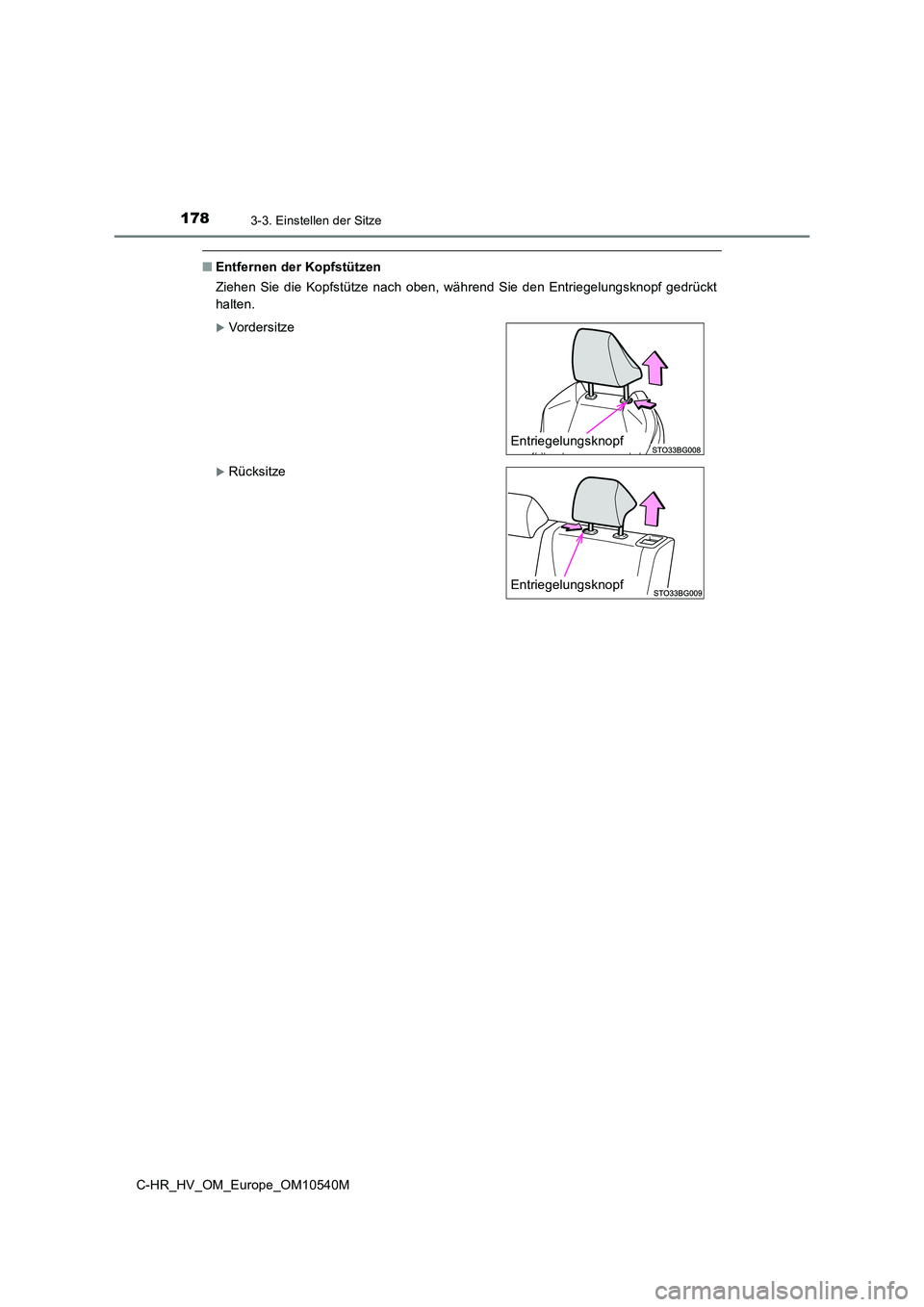

1783-3. Einstellen der Sitze
C-HR_HV_OM_Europe_OM10540M
■Entfernen der Kopfstützen
Ziehen Sie die Kopfstütze nach oben, während Sie den Entriegelungsknopf gedrückt
halten.
Vo rd e rs i tz e
Rücksitze
Entriegelungsknopf
Entriegelungsknopf

1793-3. Einstellen der Sitze
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

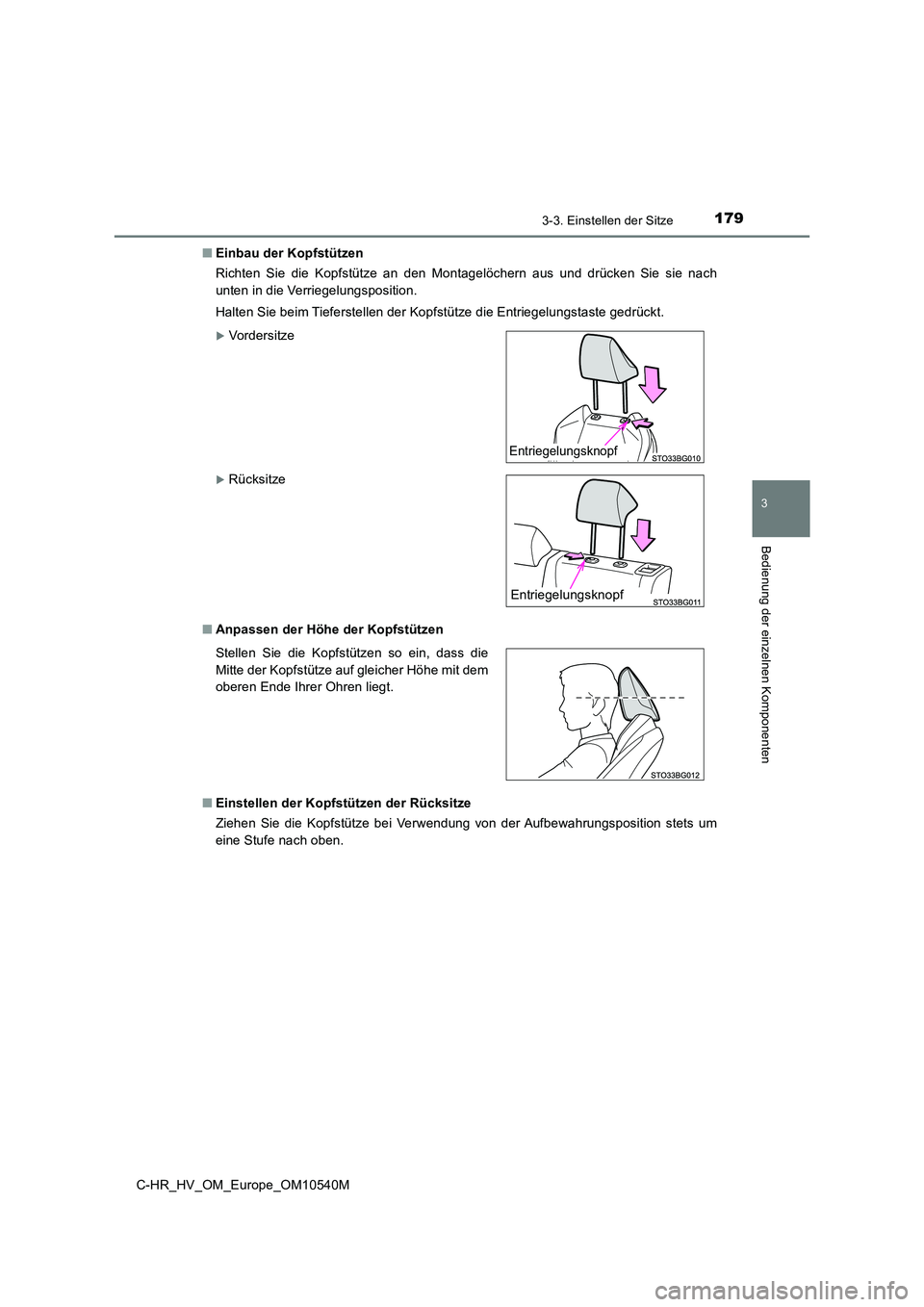

■ Einbau der Kopfstützen
Richten Sie die Kopfstütze an den Montagelöchern aus und drücken Sie sie nach
unten in die Verriegelungsposition.
Halten Sie beim Tieferstellen der Kopfstütze die Entriegelungstaste gedrückt.
■ Anpassen der Höhe der Kopfstützen
■ Einstellen der Kopfstützen der Rücksitze
Ziehen Sie die Kopfstütze bei Verwendung von der Aufbewahrungsposition stets um
eine Stufe nach oben.
Vo rd e rs i tz e
Rücksitze
Stellen Sie die Kopfstützen so ein, dass die
Mitte der Kopfstütze auf gleicher Höhe mit dem
oberen Ende Ihrer Ohren liegt.
Entriegelungsknopf
Entriegelungsknopf

1803-3. Einstellen der Sitze
C-HR_HV_OM_Europe_OM10540M

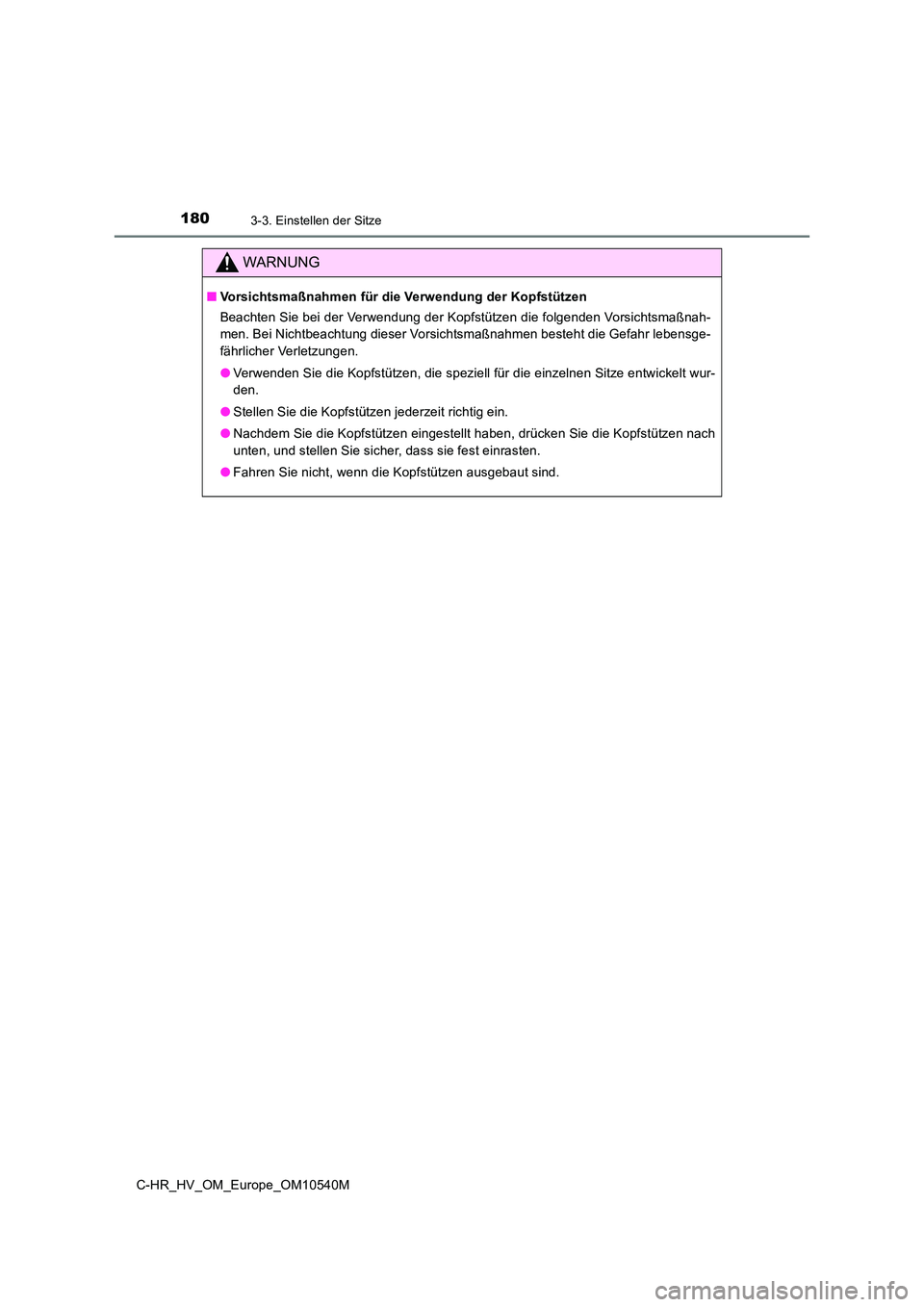

WARNUNG
■Vorsichtsmaßnahmen für die Verwendung der Kopfstützen
Beachten Sie bei der Verwendung der Kopfstützen die folgenden Vorsichtsmaßnah-
men. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensge-
fährlicher Verletzungen.
● Verwenden Sie die Kopfstützen, die speziell für die einzelnen Sitze entwickelt wur-
den.
● Stellen Sie die Kopfstützen jederzeit richtig ein.
● Nachdem Sie die Kopfstützen eingestellt haben, drücken Sie die Kopfstützen nach
unten, und stellen Sie sicher, dass sie fest einrasten.
● Fahren Sie nicht, wenn die Kopfstützen ausgebaut sind.
