TOYOTA C_HR HYBRID 2016 Betriebsanleitungen (in German)

1413-1. Informationen zu Schlüsseln
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

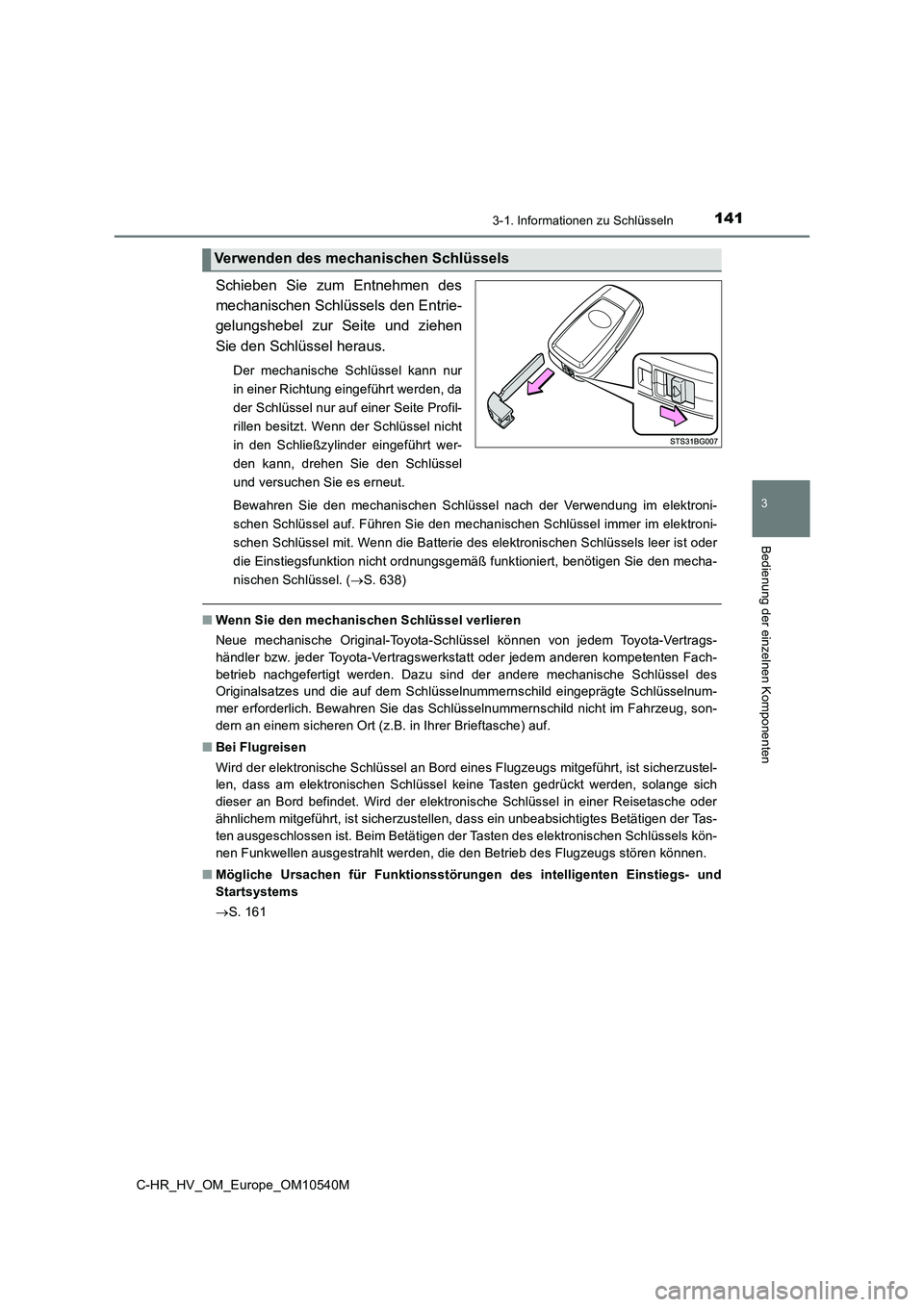

Schieben Sie zum Entnehmen des
mechanischen Schlüssels den Entrie-
gelungshebel zur Seite und ziehen
Sie den Schlüssel heraus.
Der mechanische Schlüssel kann nur
in einer Richtung eingeführt werden, da
der Schlüssel nur auf einer Seite Profil-
rillen besitzt. Wenn der Schlüssel nicht
in den Schließzylinder eingeführt wer-
den kann, drehen Sie den Schlüssel
und versuchen Sie es erneut.
Bewahren Sie den mechanischen Schlüssel nach der Verwendung im elektroni-
schen Schlüssel auf. Führen Sie den mechanischen Schlüssel immer im elektroni-
schen Schlüssel mit. Wenn die Batterie des elektronischen Schlüssels leer ist oder
die Einstiegsfunktion nicht ordnungsgemäß funktioniert, benötigen Sie den mecha-
nischen Schlüssel. ( S. 638)
■Wenn Sie den mechanischen Schlüssel verlieren
Neue mechanische Original-Toyota-Schlüssel können von jedem Toyota-Vertrags-
händler bzw. jeder Toyota-Vertragswerkstatt oder jedem anderen kompetenten Fach-
betrieb nachgefertigt werden. Dazu sind der andere mechanische Schlüssel des
Originalsatzes und die auf dem Schlüsselnummernschild eingeprägte Schlüsselnum-
mer erforderlich. Bewahren Sie das Schlüsselnummernschild nicht im Fahrzeug, son-
dern an einem sicheren Ort (z.B. in Ihrer Brieftasche) auf.
■ Bei Flugreisen
Wird der elektronische Schlüssel an Bord eines Flugzeugs mitgeführt, ist sicherzustel-
len, dass am elektronischen Schlüssel keine Tasten gedrückt werden, solange sich
dieser an Bord befindet. Wird der elektronische Schlüssel in einer Reisetasche oder
ähnlichem mitgeführt, ist sicherzustellen, dass ein unbeabsichtigtes Betätigen der Tas-
ten ausgeschlossen ist. Beim Betätigen der Tasten des elektronischen Schlüssels kön-
nen Funkwellen ausgestrahlt werden, die den Betrieb des Flugzeugs stören können.
■ Mögliche Ursachen für Funktionsstörungen des intelligenten Einstiegs- und
Startsystems
 S. 161
Verwenden des mechanischen Schlüssels

1423-1. Informationen zu Schlüsseln
C-HR_HV_OM_Europe_OM10540M

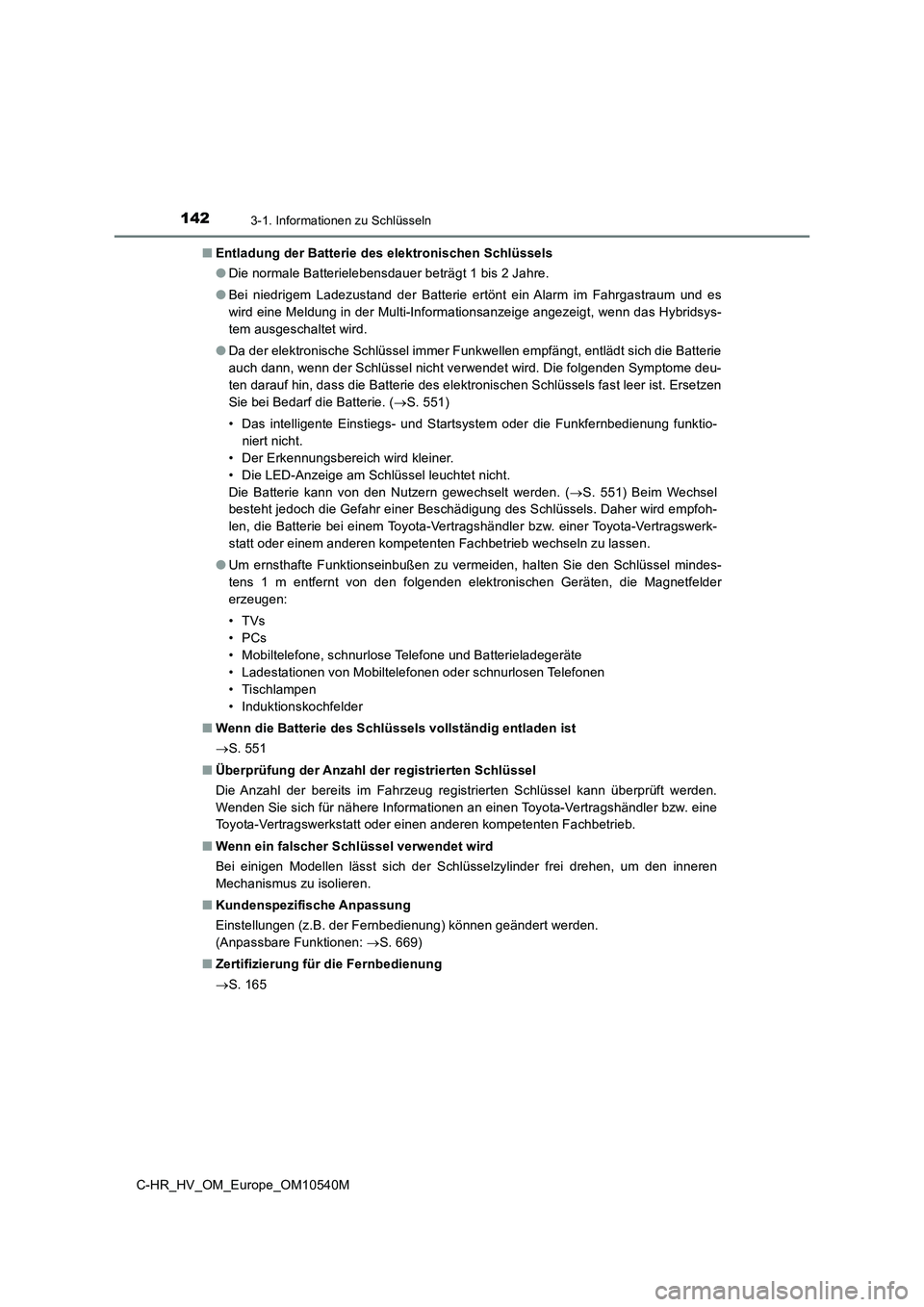

■ Entladung der Batterie des elektronischen Schlüssels
● Die normale Batterielebensdauer beträgt 1 bis 2 Jahre.
● Bei niedrigem Ladezustand der Batterie ertönt ein Alarm im Fahrgastraum und es
wird eine Meldung in der Multi-Informationsanzeige angezeigt, wenn das Hybridsys-
tem ausgeschaltet wird.
● Da der elektronische Schlüssel immer Funkwellen empfängt, entlädt sich die Batterie
auch dann, wenn der Schlüssel nicht verwendet wird. Die folgenden Symptome deu-
ten darauf hin, dass die Batterie des elektronischen Schlüssels fast leer ist. Ersetzen
Sie bei Bedarf die Batterie. ( S. 551)
• Das intelligente Einstiegs- und Startsystem oder die Funkfernbedienung funktio-
niert nicht.
• Der Erkennungsbereich wird kleiner.
• Die LED-Anzeige am Schlüssel leuchtet nicht.
Die Batterie kann von den Nutzern gewechselt werden. ( S. 551) Beim Wechsel
besteht jedoch die Gefahr einer Beschädigung des Schlüssels. Daher wird empfoh-
len, die Batterie bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb wechseln zu lassen.
● Um ernsthafte Funktionseinbußen zu vermeiden, halten Sie den Schlüssel mindes-
tens 1 m entfernt von den folgenden elektronischen Geräten, die Magnetfelder
erzeugen:
•TVs
•PCs
• Mobiltelefone, schnurlose Telefone und Batterieladegeräte
• Ladestationen von Mobiltelefonen oder schnurlosen Telefonen
• Tischlampen
• Induktionskochfelder
■ Wenn die Batterie des Schlüssels vollständig entladen ist
 S. 551
■ Überprüfung der Anzahl der registrierten Schlüssel
Die Anzahl der bereits im Fahrzeug registrierten Schlüssel kann überprüft werden.
Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■ Wenn ein falscher Schlüssel verwendet wird
Bei einigen Modellen lässt sich der Schlüsselzylinder frei drehen, um den inneren
Mechanismus zu isolieren.
■ Kundenspezifische Anpassung
Einstellungen (z.B. der Fernbedienung) können geändert werden.
(Anpassbare Funktionen: S. 669)
■ Zertifizierung für die Fernbedienung
 S. 165

1433-1. Informationen zu Schlüsseln
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

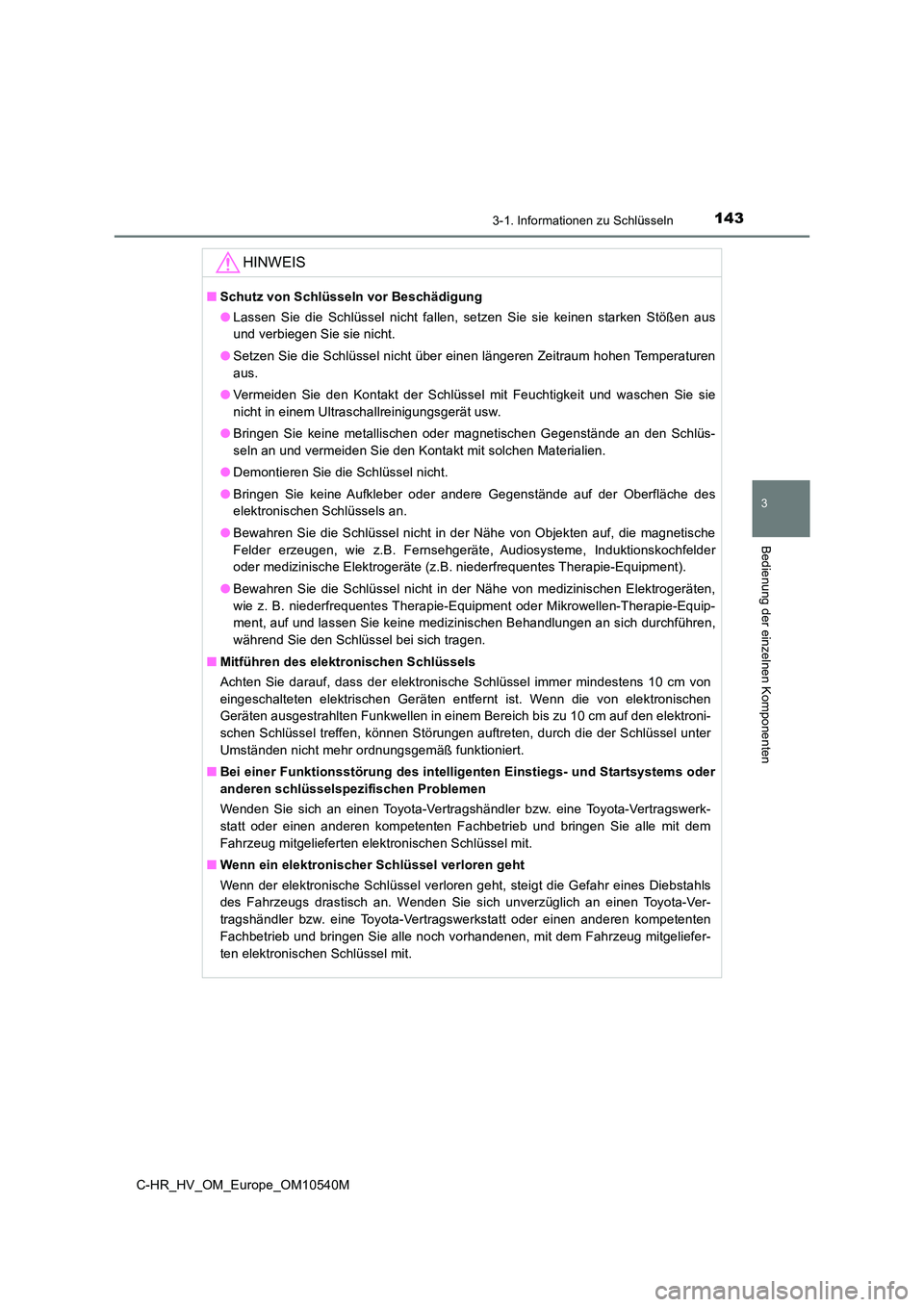

HINWEIS
■Schutz von Schlüsseln vor Beschädigung
● Lassen Sie die Schlüssel nicht fallen, setzen Sie sie keinen starken Stößen aus
und verbiegen Sie sie nicht.
● Setzen Sie die Schlüssel nicht über einen längeren Zeitraum hohen Temperaturen
aus.
● Vermeiden Sie den Kontakt der Schlüssel mit Feuchtigkeit und waschen Sie sie
nicht in einem Ultraschallreinigungsgerät usw.
● Bringen Sie keine metallischen oder magnetischen Gegenstände an den Schlüs-
seln an und vermeiden Sie den Kontakt mit solchen Materialien.
● Demontieren Sie die Schlüssel nicht.
● Bringen Sie keine Aufkleber oder andere Gegenstände auf der Oberfläche des
elektronischen Schlüssels an.
● Bewahren Sie die Schlüssel nicht in der Nähe von Objekten auf, die magnetische
Felder erzeugen, wie z.B. Fernsehgeräte, Audiosysteme, Induktionskochfelder
oder medizinische Elektrogeräte (z.B. niederfrequentes Therapie-Equipment).
● Bewahren Sie die Schlüssel nicht in der Nähe von medizinischen Elektrogeräten,
wie z. B. niederfrequentes Therapie-Equipment oder Mikrowellen-Therapie-Equip-
ment, auf und lassen Sie keine medizinischen Behandlungen an sich durchführen,
während Sie den Schlüssel bei sich tragen.
■ Mitführen des elektronischen Schlüssels
Achten Sie darauf, dass der elektronische Schlüssel immer mindestens 10 cm von
eingeschalteten elektrischen Geräten entfernt ist. Wenn die von elektronischen
Geräten ausgestrahlten Funkwellen in einem Bereich bis zu 10 cm auf den elektroni-
schen Schlüssel treffen, können Störungen auftreten, durch die der Schlüssel unter
Umständen nicht mehr ordnungsgemäß funktioniert.
■ Bei einer Funktionsstörung des intelligenten Einstiegs- und Startsystems oder
anderen schlüsselspezifischen Problemen
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb und bringen Sie alle mit dem
Fahrzeug mitgelieferten elektronischen Schlüssel mit.
■ Wenn ein elektronischer Schlüssel verloren geht
Wenn der elektronische Schlüssel verloren geht, steigt die Gefahr eines Diebstahls
des Fahrzeugs drastisch an. Wenden Sie sich unverzüglich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb und bringen Sie alle noch vorhandenen, mit dem Fahrzeug mitgeliefer-
ten elektronischen Schlüssel mit.

1443-2. Öffnen, Schließen und Verriegeln der Türen
C-HR_HV_OM_Europe_OM10540M

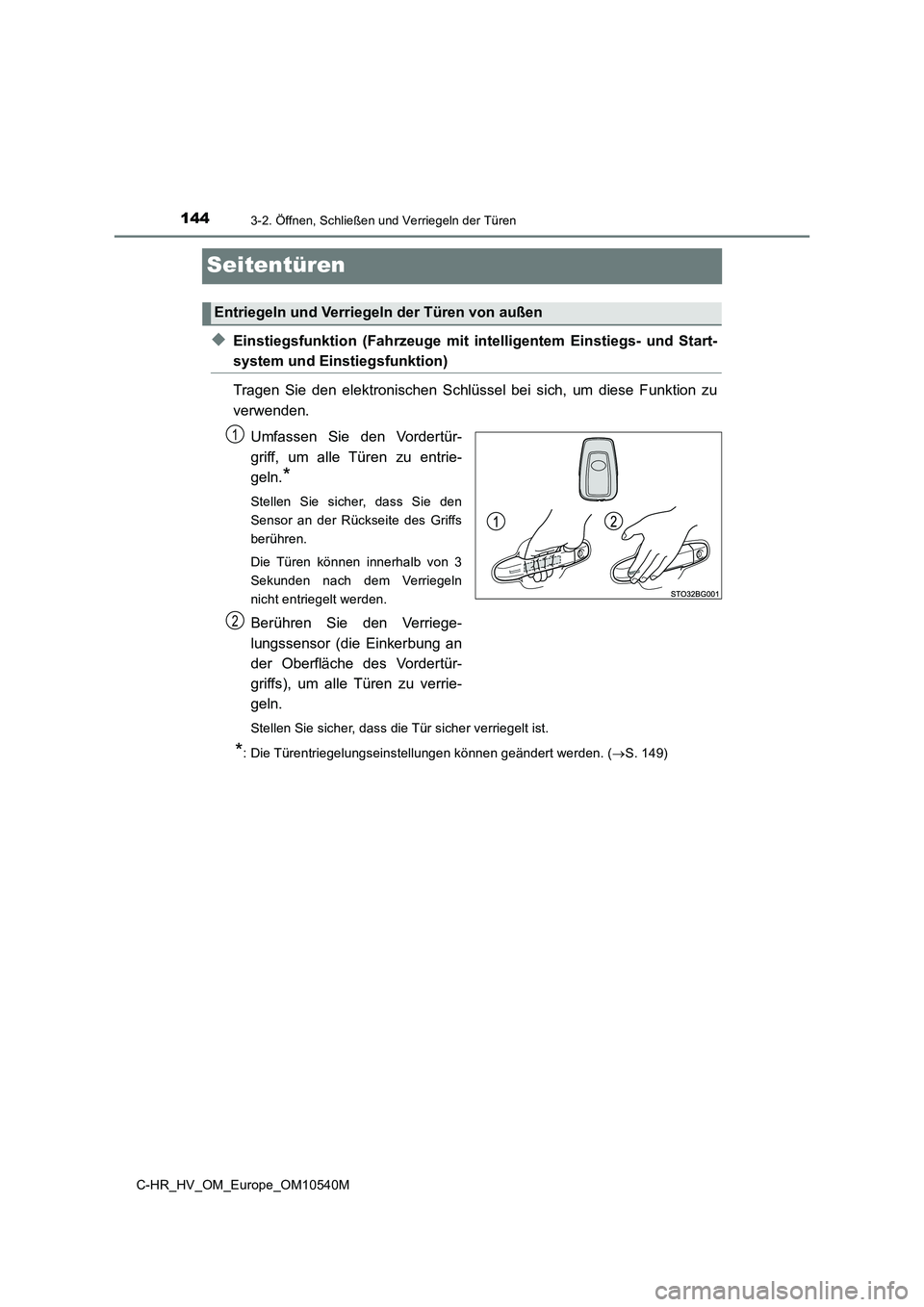

Seitentüren
◆Einstiegsfunktion (Fahrzeuge mit intelligentem Einstiegs- und Start-
system und Einstiegsfunktion)
Tragen Sie den elektronischen Schlüssel bei sich, um diese Funktion zu
verwenden.
Umfassen Sie den Vordertür-
griff, um alle Türen zu entrie-
geln.*
Stellen Sie sicher, dass Sie den
Sensor an der Rückseite des Griffs
berühren.
Die Türen können innerhalb von 3
Sekunden nach dem Verriegeln
nicht entriegelt werden.
Berühren Sie den Verriege-
lungssensor (die Einkerbung an
der Oberfläche des Vordertür-
griffs), um alle Türen zu verrie-
geln.
Stellen Sie sicher, dass die Tür sicher verriegelt ist.
*: Die Türentriegelungseinstellungen können geändert werden. ( S. 149)
Entriegeln und Verriegeln der Türen von außen
1
2

1453-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

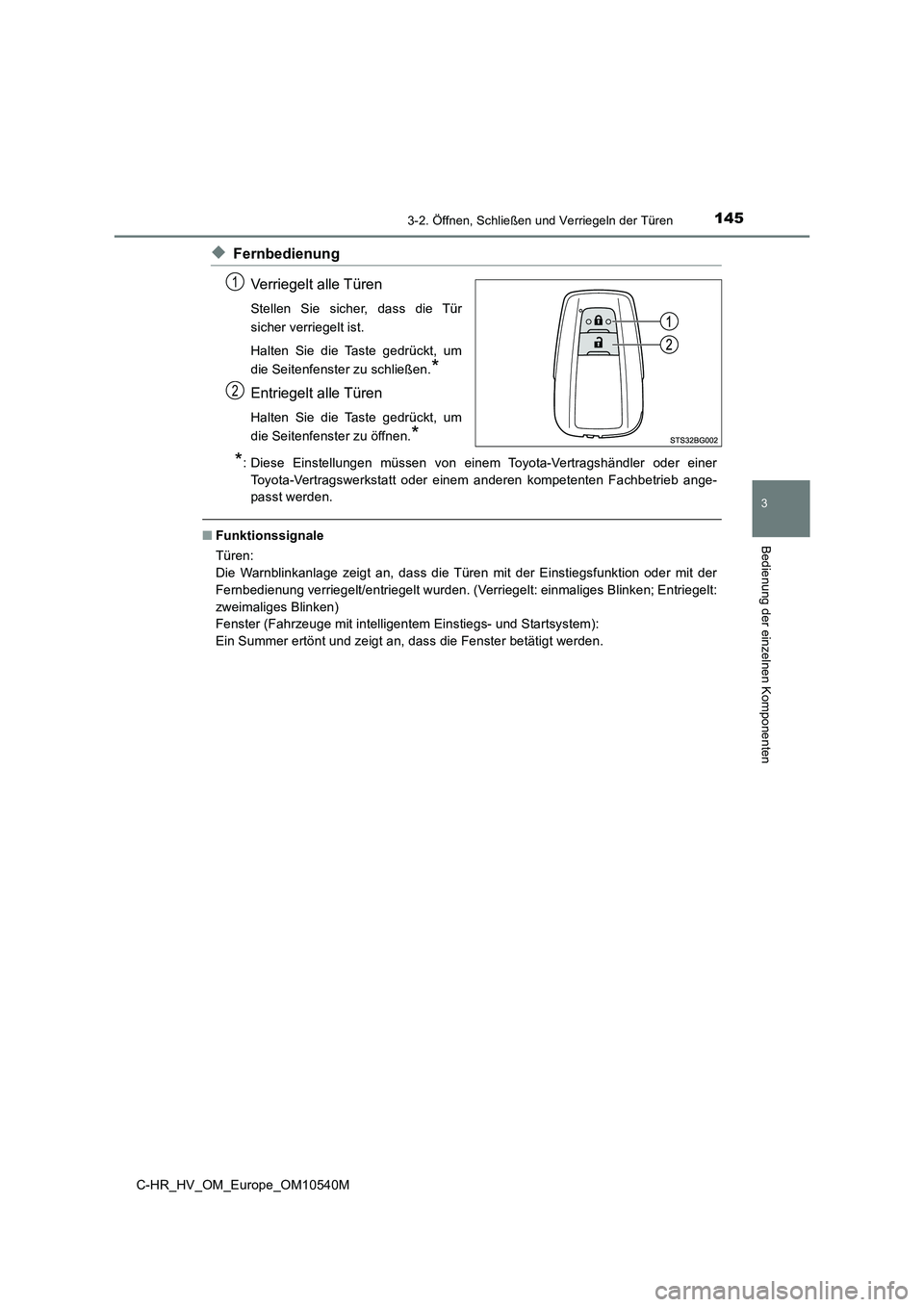

◆Fernbedienung
Verriegelt alle Türen
Stellen Sie sicher, dass die Tür
sicher verriegelt ist.
Halten Sie die Taste gedrückt, um
die Seitenfenster zu schließen.*
Entriegelt alle Türen
Halten Sie die Taste gedrückt, um
die Seitenfenster zu öffnen.*
*: Diese Einstellungen müssen von einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb ange-
passt werden.
■ Funktionssignale
Türen:
Die Warnblinkanlage zeigt an, dass die Türen mit der Einstiegsfunktion oder mit der
Fernbedienung verriegelt/entriegelt wurden. (Verriegelt: einmaliges Blinken; Entriegelt:
zweimaliges Blinken)
Fenster (Fahrzeuge mit intelligentem Einstiegs- und Startsystem):
Ein Summer ertönt und zeigt an, dass die Fenster betätigt werden.
1
2

1463-2. Öffnen, Schließen und Verriegeln der Türen
C-HR_HV_OM_Europe_OM10540M

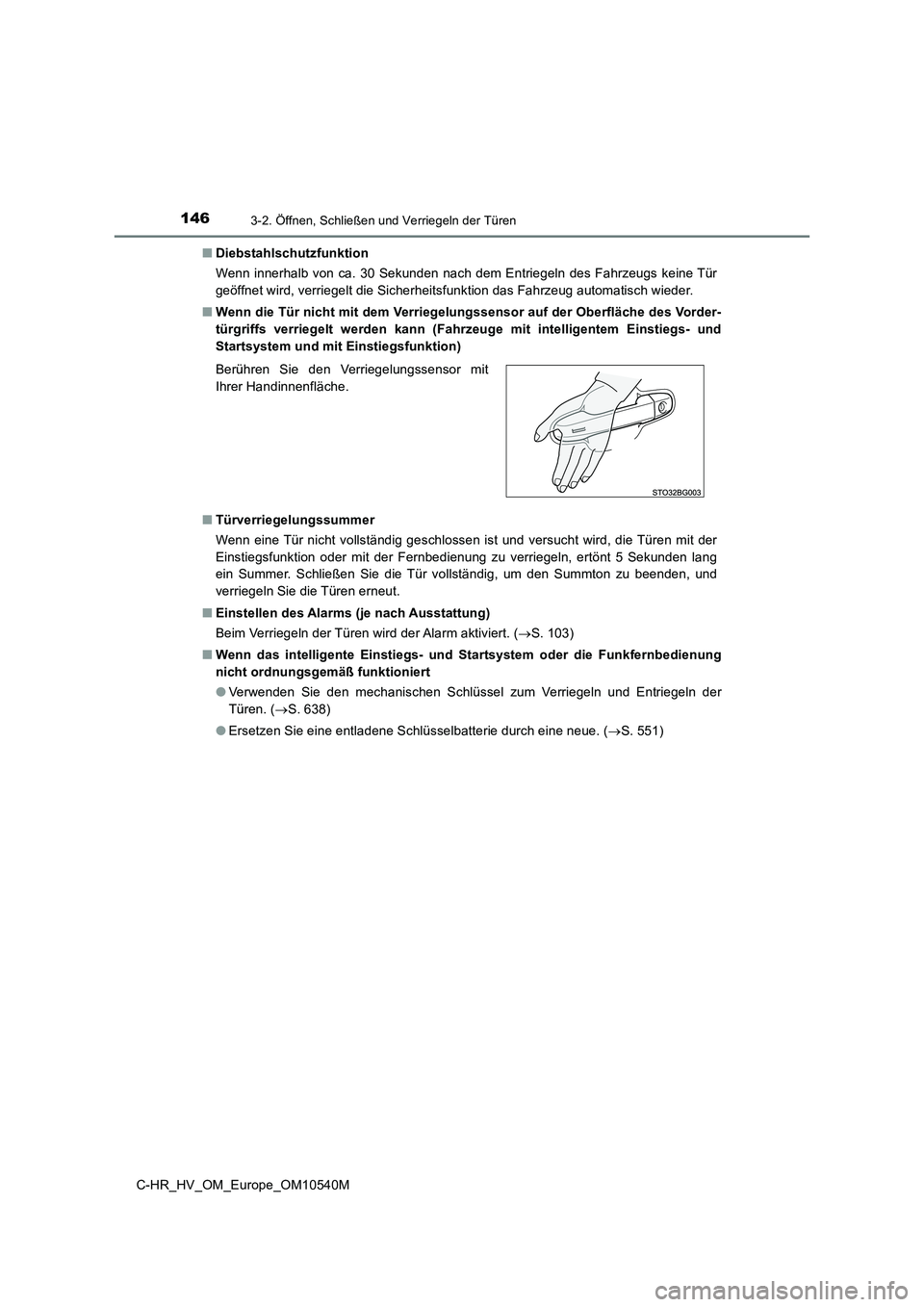

■ Diebstahlschutzfunktion
Wenn innerhalb von ca. 30 Sekunden nach dem Entriegeln des Fahrzeugs keine Tür
geöffnet wird, verriegelt die Sicherheitsfunktion das Fahrzeug automatisch wieder.
■ Wenn die Tür nicht mit dem Verriegelungssensor auf der Oberfläche des Vorder-
türgriffs verriegelt werden kann (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem und mit Einstiegsfunktion)
■ Türverriegelungssummer
Wenn eine Tür nicht vollständig geschlossen ist und versucht wird, die Türen mit der
Einstiegsfunktion oder mit der Fernbedienung zu verriegeln, ertönt 5 Sekunden lang
ein Summer. Schließen Sie die Tür vollständig, um den Summton zu beenden, und
verriegeln Sie die Türen erneut.
■ Einstellen des Alarms (je nach Ausstattung)
Beim Verriegeln der Türen wird der Alarm aktiviert. ( S. 103)
■ Wenn das intelligente Einstiegs- und Startsystem oder die Funkfernbedienung
nicht ordnungsgemäß funktioniert
● Verwenden Sie den mechanischen Schlüssel zum Verriegeln und Entriegeln der
Türen. ( S. 638)
● Ersetzen Sie eine entladene Schlüsselbatterie durch eine neue. (S. 551)
Berühren Sie den Verriegelungssensor mit
Ihrer Handinnenfläche.

1473-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M

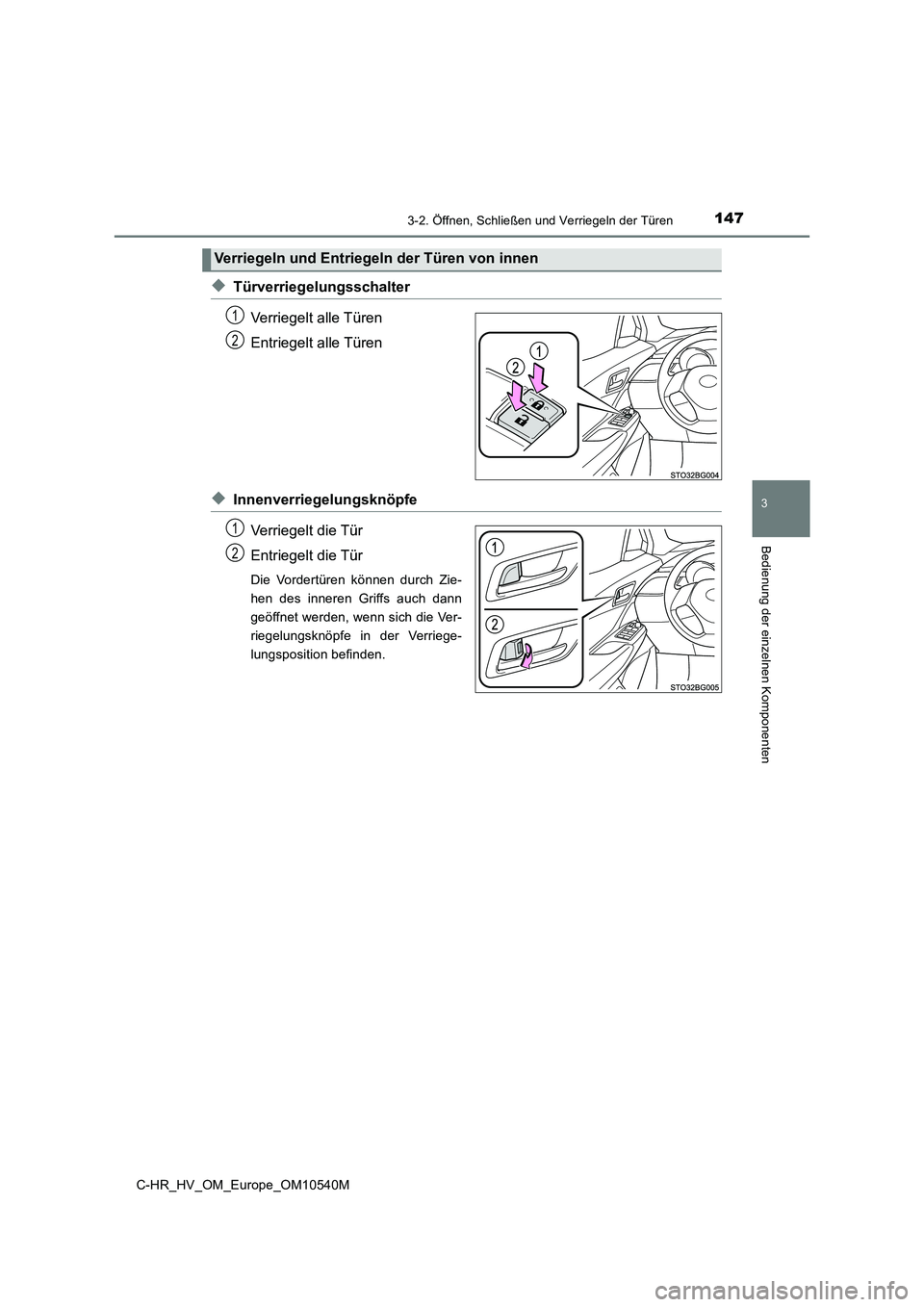

◆Türverriegelungsschalter
Verriegelt alle Türen
Entriegelt alle Türen
◆Innenverriegelungsknöpfe
Verriegelt die Tür
Entriegelt die Tür
Die Vordertüren können durch Zie-
hen des inneren Griffs auch dann
geöffnet werden, wenn sich die Ver-
riegelungsknöpfe in der Verriege-
lungsposition befinden.
Verriegeln und Entriegeln der Türen von innen
1
2
1
2

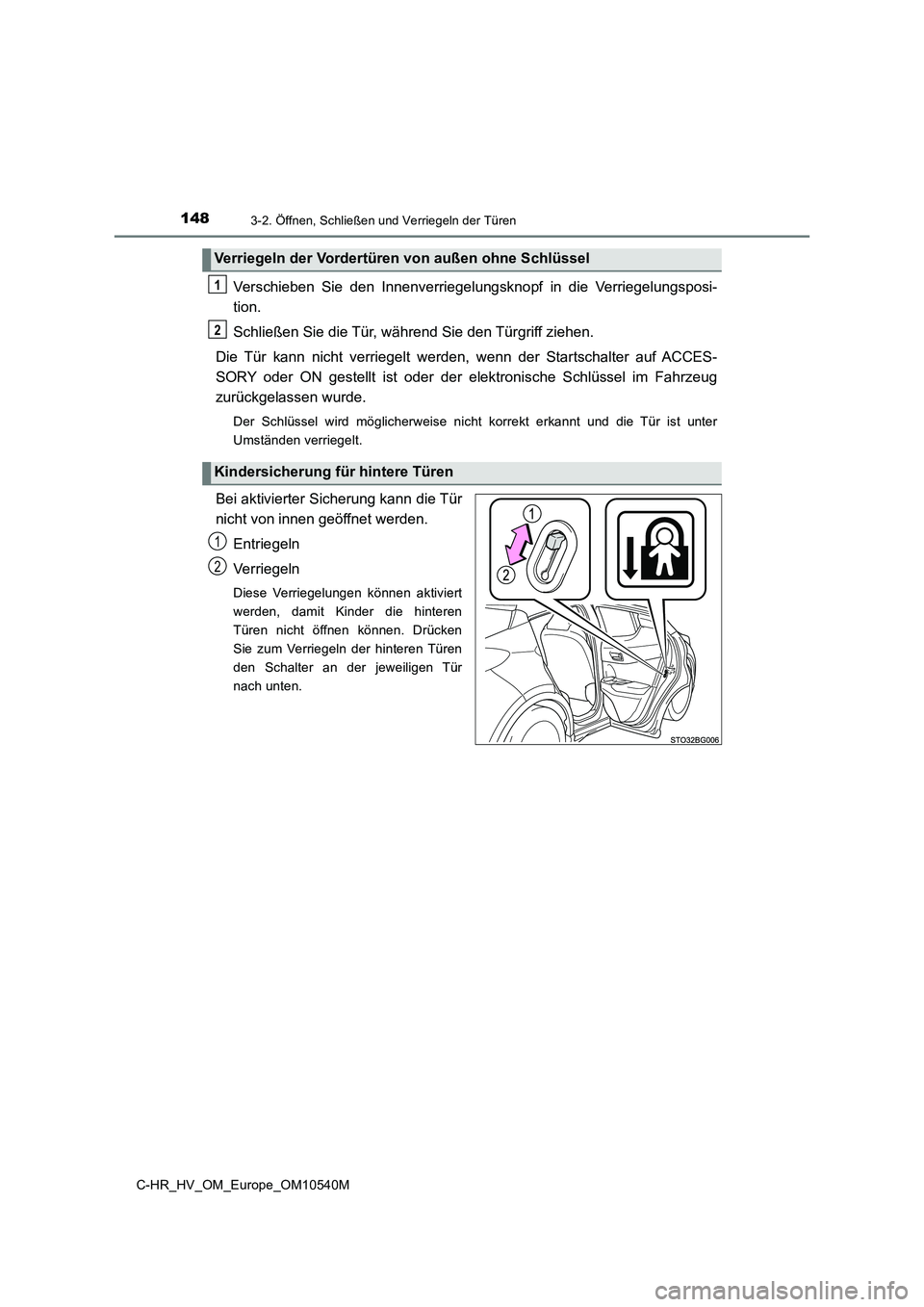

1483-2. Öffnen, Schließen und Verriegeln der Türen
C-HR_HV_OM_Europe_OM10540M
Verschieben Sie den Innenverriegelungsknopf in die Verriegelungsposi-
tion.
Schließen Sie die Tür, während Sie den Türgriff ziehen.
Die Tür kann nicht verriegelt werden, wenn der Startschalter auf ACCES-
SORY oder ON gestellt ist oder der elektronische Schlüssel im Fahrzeug
zurückgelassen wurde.
Der Schlüssel wird möglicherweise nicht korrekt erkannt und die Tür ist unter
Umständen verriegelt.
Bei aktivierter Sicherung kann die Tür
nicht von innen geöffnet werden.
Entriegeln
Verriegeln
Diese Verriegelungen können aktiviert
werden, damit Kinder die hinteren
Türen nicht öffnen können. Drücken
Sie zum Verriegeln der hinteren Türen
den Schalter an der jeweiligen Tür
nach unten.
Verriegeln der Vordertüren von außen ohne Schlüssel
Kindersicherung für hintere Türen
1
2
1
2

1493-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10540M
■Umschalten der Türentriegelungsfunktion (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem und mit Einstiegsfunktion)
Mit der Fernbedienung können Sie einstellen, welche Türen mit der Einstiegsfunktion
entriegelt werden.
Schalten Sie den Startschalter aus.
Schalten Sie den Innenraumüberwachungssensor des Alarmsystems aus, um ein
nicht beabsichtigtes Auslösen des Alarms beim Ändern der Einstellung zu vermei-
den. (je nach Ausstattung) ( S. 107)
Wenn die Kontrollleuchte auf der Schlüsseloberfläche nicht leuchtet, halten Sie
etwa 5 Sekunden lang gedrückt, während gedrückt gehalten wird.
Die Einstellung ändert sich bei jeder Ausführung einer Funktion, wie unten gezeigt.
(Um die Einstellungen dauerhaft zu ändern, lassen Sie die Tasten los, warten Sie min-
destens 5 Sekunden und wiederholen Sie Schritt .)
Für Fahrzeuge mit einem Alarm: Um eine unbeabsichtigte Auslösung des Alarms zu
verhindern, verriegeln Sie die Türen mit der Fernbedienung und öffnen und schließen
Sie eine Tür einmal, nachdem die Einstellungen geändert wurden. (Wenn innerhalb
von 30 Sekunden, nachdem auf gedrückt wurde, keine Tür geöffnet wird, werden
die Türen wieder verriegelt und der Alarm wird automatisch aktiviert.)
Wenn der Alarm ausgelöst wird, beenden Sie ihn sofort. ( S. 103)
1
2
3
3
Multi-Informations-
anzeigeEntriegelungsfunktionPiepton
(Fahrzeuge mit
Linkslenkung)
Wenn Sie den Griff der
Fahrertür anfassen, wird
nur die Fahrertür entrie-
gelt.Außen: 3 Pieptöne
Innenraum: einfacher Piep-
ton
(Fahrzeuge mit
Rechtslenkung)
Wenn der Griff der Beifah-
rertür angefasst wird, wer-
den alle Türen entriegelt.
Wenn ein Türgriff ange-
fasst wird, werden alle
Türen entriegelt.
Außen: 3 Pieptöne
Innenraum: einfacher Piep-
ton

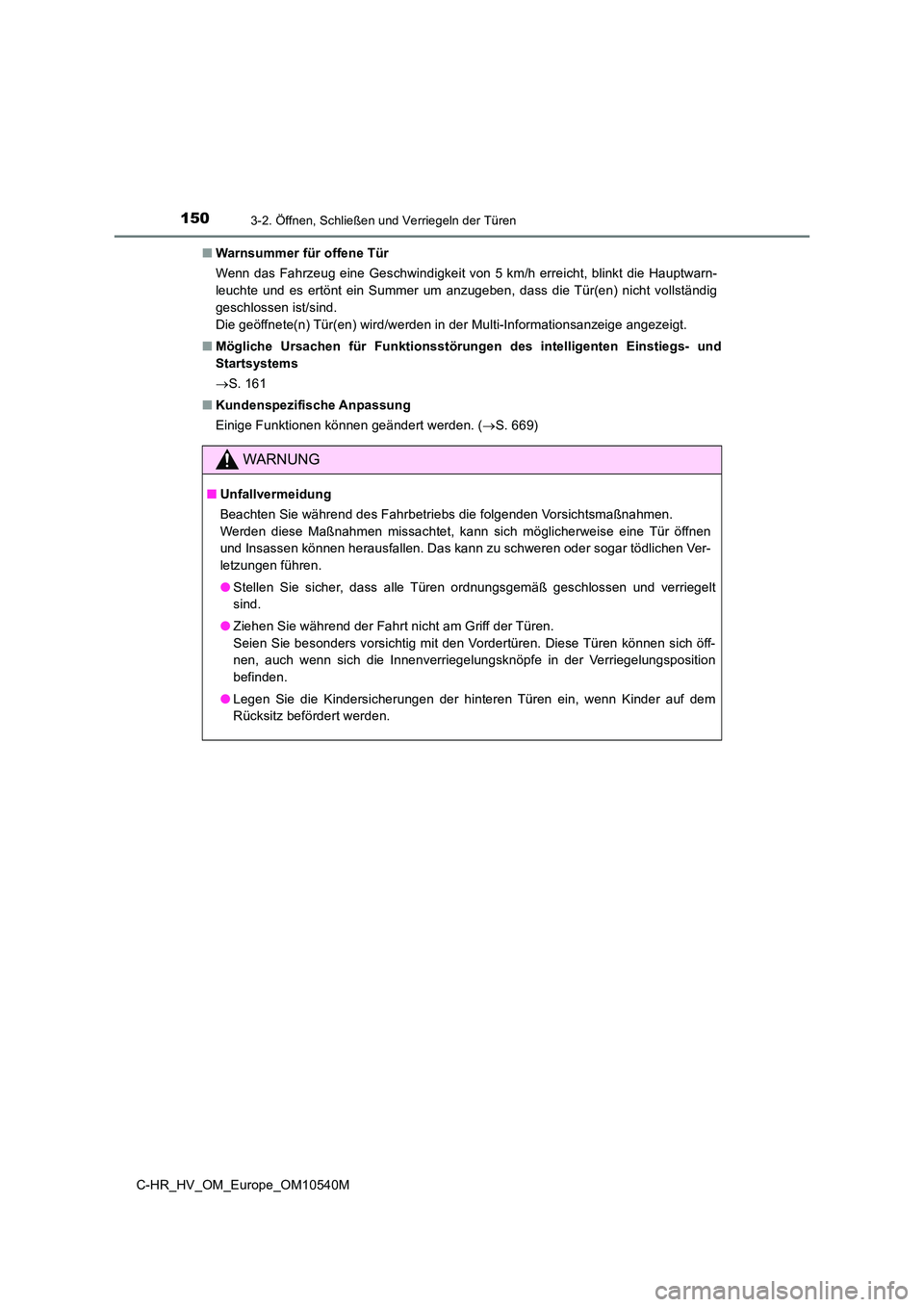

1503-2. Öffnen, Schließen und Verriegeln der Türen
C-HR_HV_OM_Europe_OM10540M
■ Warnsummer für offene Tür
Wenn das Fahrzeug eine Geschwindigkeit von 5 km/h erreicht, blinkt die Hauptwarn-
leuchte und es ertönt ein Summer um anzugeben, dass die Tür(en) nicht vollständig
geschlossen ist/sind.
Die geöffnete(n) Tür(en) wird/werden in der Multi-Informationsanzeige angezeigt.
■ Mögliche Ursachen für Funktionsstörungen des intelligenten Einstiegs- und
Startsystems
 S. 161
■ Kundenspezifische Anpassung
Einige Funktionen können geändert werden. ( S. 669)
WARNUNG
■Unfallvermeidung
Beachten Sie während des Fahrbetriebs die folgenden Vorsichtsmaßnahmen.
Werden diese Maßnahmen missachtet, kann sich möglicherweise eine Tür öffnen
und Insassen können herausfallen. Das kann zu schweren oder sogar tödlichen Ver-
letzungen führen.
● Stellen Sie sicher, dass alle Türen ordnungsgemäß geschlossen und verriegelt
sind.
● Ziehen Sie während der Fahrt nicht am Griff der Türen.
Seien Sie besonders vorsichtig mit den Vordertüren. Diese Türen können sich öff-
nen, auch wenn sich die Innenverriegelungsknöpfe in der Verriegelungsposition
befinden.
● Legen Sie die Kindersicherungen der hinteren Türen ein, wenn Kinder auf dem
Rücksitz befördert werden.
