4817-1. Underhåll och skötsel
7
Underhåll och skötsel
OM10538SE

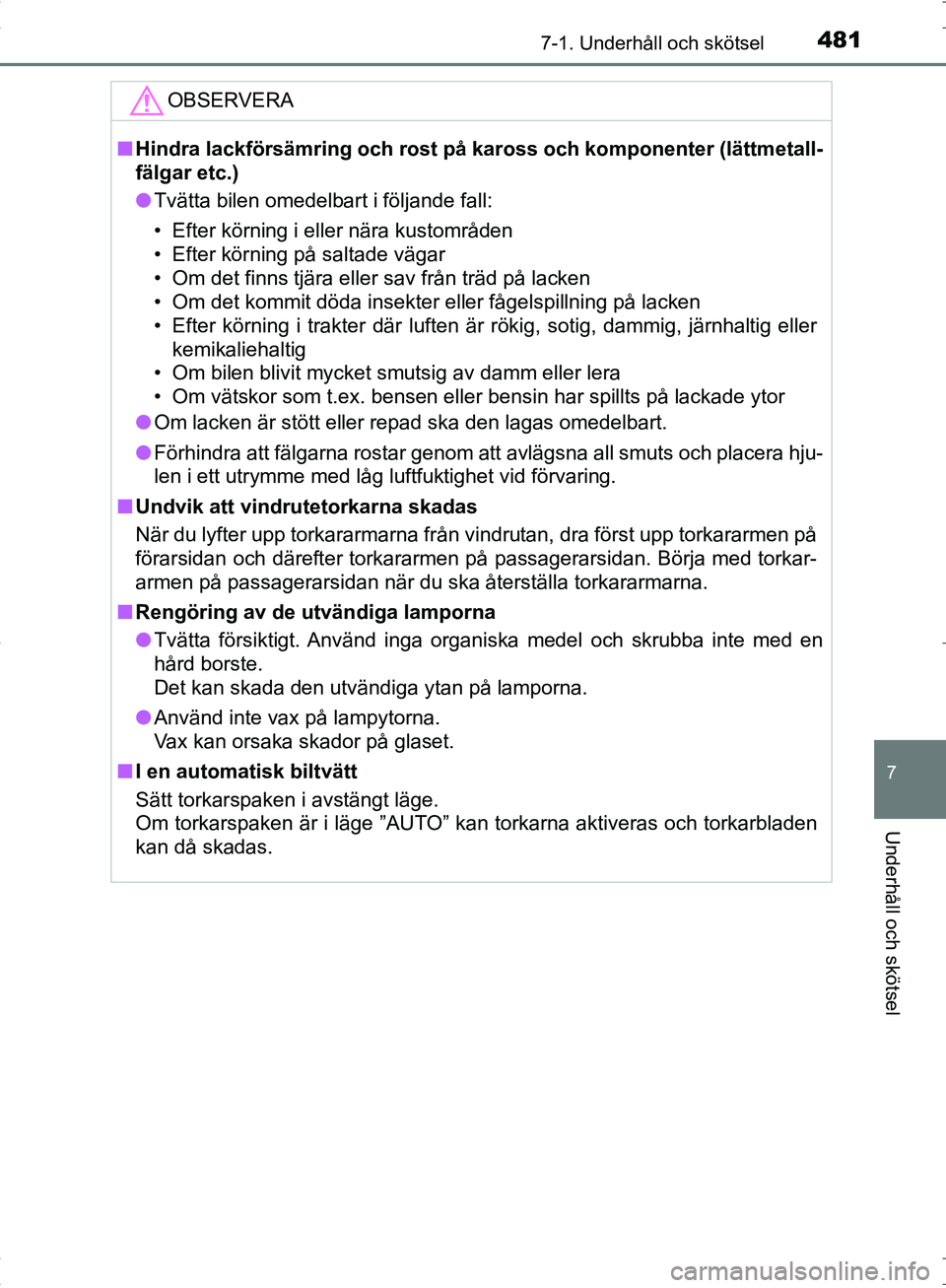

OBSERVERA
■Hindra lackförsämring och rost på kaross och komponenter (lättmetall-
fälgar etc.)
● Tvätta bilen omedelbart i följande fall:
• Efter körning i eller nära kustområden
• Efter körning på saltade vägar
• Om det finns tjära eller sav från träd på lacken
• Om det kommit döda insekter eller fågelspillning på lacken
• Efter körning i trakter där luften är rökig, sotig, dammig, järnhaltig eller
kemikaliehaltig
• Om bilen blivit mycket smutsig av damm eller lera
• Om vätskor som t.ex. bensen eller bensin har spillts på lackade ytor
● Om lacken är stött eller repad ska den lagas omedelbart.
● Förhindra att fälgarna rostar genom att avlägsna all smuts och placera hju-
len i ett utrymme med låg luftfuktighet vid förvaring.
■ Undvik att vindru tetorkarna skadas
När du lyfter upp torkararmarna från vi ndrutan, dra först upp torkararmen på
förarsidan och därefter torkararmen på passagerarsidan. Börja med torkar-
armen på passagerarsidan när du ska återställa torkararmarna.
■ Rengöring av de utvändiga lamporna
● Tvätta försiktigt. Använd inga organiska medel och skrubba inte med en
hård borste.
Det kan skada den utvändiga ytan på lamporna.
● Använd inte vax på lampytorna.
Vax kan orsaka skador på glaset.
■ I en automatisk biltvätt
Sätt torkarspaken i avstängt läge.
Om torkarspaken är i läge ”AUTO” kan torkarna aktiveras och torkarbladen
kan då skadas.
OM10538SE.book Page 481 Thursday, November 24, 2016 6:41 PM

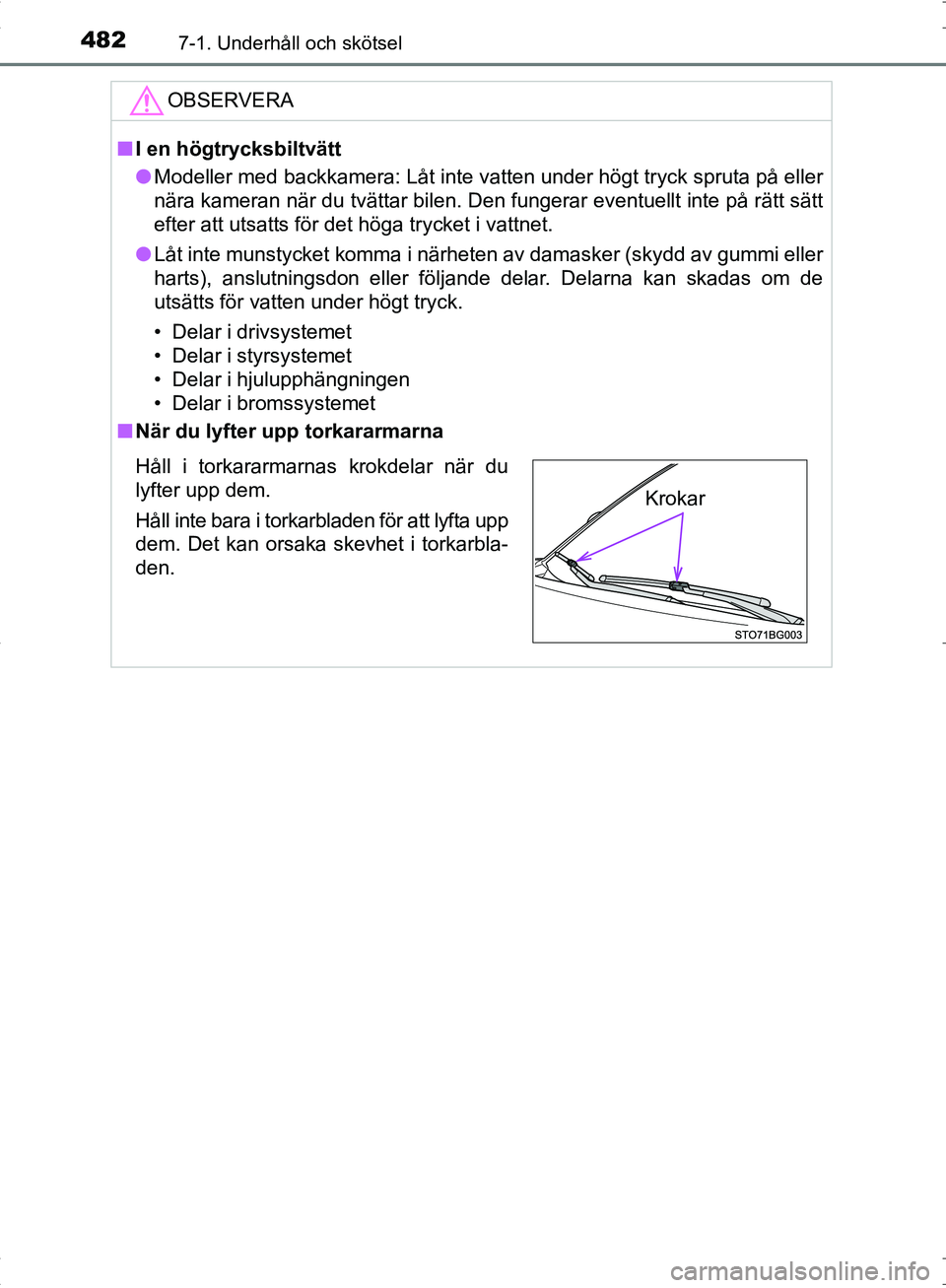

4827-1. Underhåll och skötsel
OM10538SE
OBSERVERA
■I en högtrycksbiltvätt
● Modeller med backkamera: Låt inte vatten under högt tryck spruta på eller
nära kameran när du tvättar bilen. Den fungerar eventuellt inte\
på rätt sätt
efter att utsatts för det höga trycket i vattnet.
● Låt inte munstycket komma i närheten av damasker (skydd av gummi eller
harts), anslutningsdon eller följande delar. Delarna kan skadas om de
utsätts för vatten under högt tryck.
• Delar i drivsystemet
• Delar i styrsystemet
• Delar i hjulupphängningen
• Delar i bromssystemet
■ När du lyfter upp torkararmarna
Håll i torkararmarnas krokdelar när du
lyfter upp dem.
Håll inte bara i torkarbladen för att lyfta upp
dem. Det kan orsaka skevhet i torkarbla-
den.
Krokar
OM10538SE.book Page 482 Thursday, November 24, 2016 6:41 PM

4837-1. Underhåll och skötsel
OM10538SE
7
Underhåll och skötsel

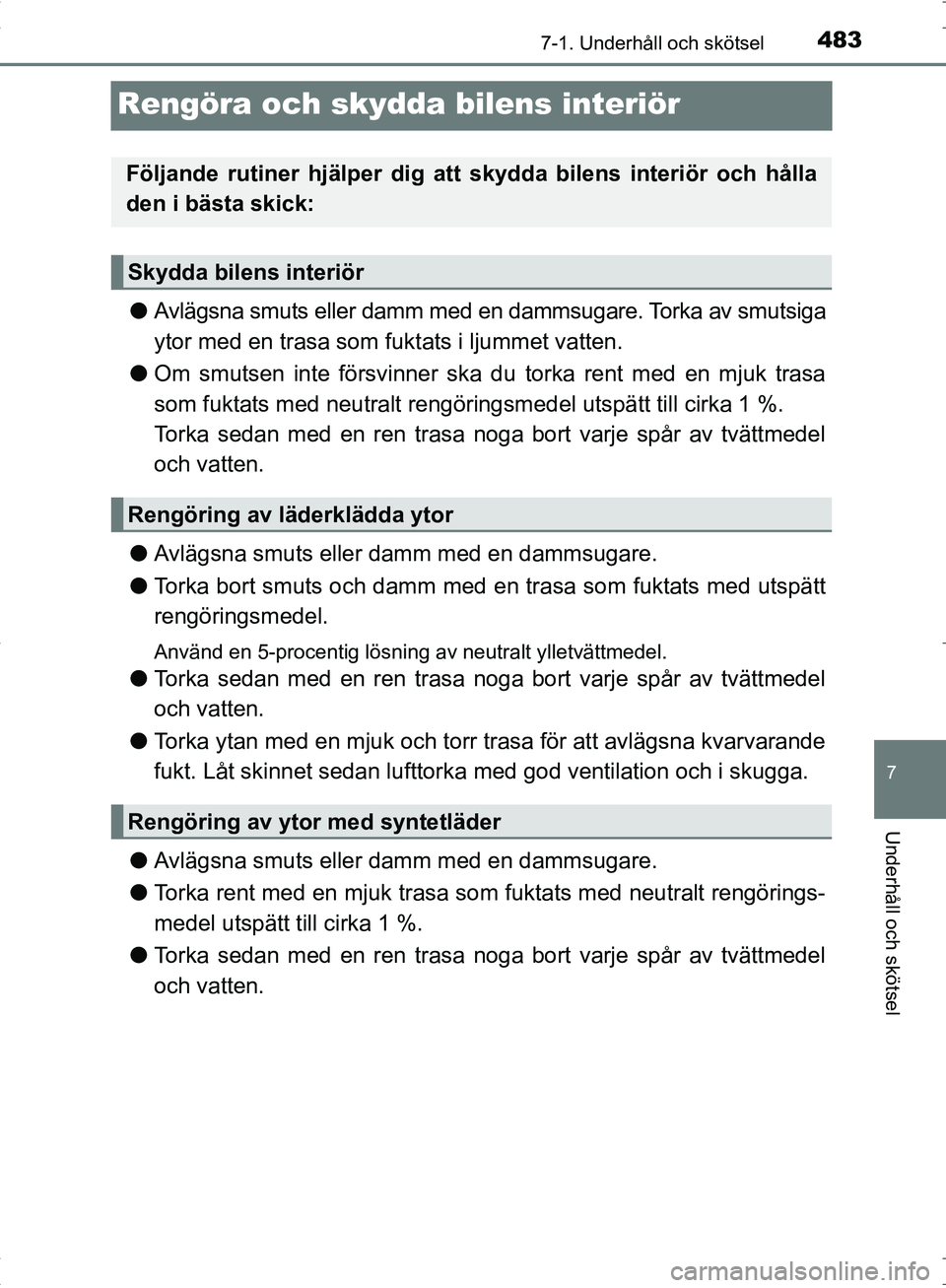

Rengöra och skydda bilens interiör
●Avlägsna smuts eller damm med en dammsugare. Torka av smutsiga
ytor med en trasa som fuktats i ljummet vatten.
● Om smutsen inte försvinner ska du torka rent med en mjuk trasa
som fuktats med neutralt rengörin gsmedel utspätt till cirka 1 %.
Torka sedan med en ren trasa noga bort varje spår av tvättmedel
och vatten.
● Avlägsna smuts eller damm med en dammsugare.
● Torka bort smuts och damm med en trasa som fuktats med utspätt
rengöringsmedel.
Använd en 5-procentig lösning av neutralt ylletvättmedel.
●Torka sedan med en ren trasa noga bort varje spår av tvättmedel
och vatten.
● Torka ytan med en mjuk och torr trasa för att avlägsna kvarvarande
fukt. Låt skinnet sedan lufttork a med god ventilation och i skugga.
● Avlägsna smuts eller damm med en dammsugare.
● Torka rent med en mjuk trasa so m fuktats med neutralt rengörings-
medel utspätt till cirka 1 %.
● Torka sedan med en ren trasa noga bort varje spår av tvättmedel
och vatten.
Följande rutiner hjälper dig att sky dda bilens interiör och hålla
den i bästa skick:
Skydda bilens interiör
Rengöring av läderklädda ytor
Rengöring av ytor med syntetläder
OM10538SE.book Page 483 Thursday, November 24, 2016 6:41 PM

4847-1. Underhåll och skötsel
OM10538SE

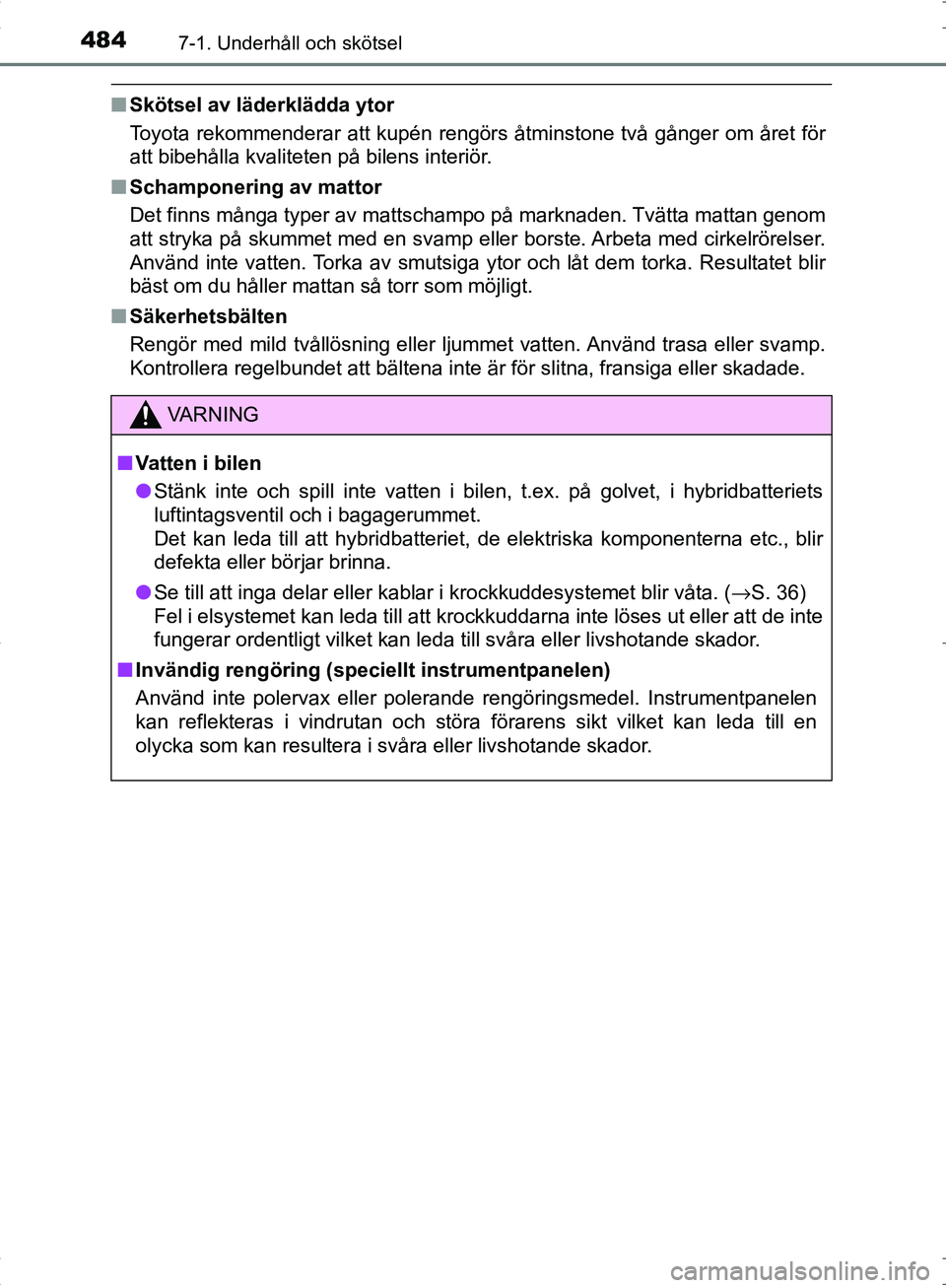

■Skötsel av läderklädda ytor
Toyota rekommenderar att kupén rengörs åtminstone två gånger om året för
att bibehålla kvaliteten på bilens interiör.
■ Schamponering av mattor
Det finns många typer av mattschampo på marknaden. Tvätta mattan genom
att stryka på skummet med en svamp eller borste. Arbeta med cirkelrörelser.
Använd inte vatten. Torka av smutsiga ytor och låt dem torka. Resultatet blir
bäst om du håller mattan så torr som möjligt.
■ Säkerhetsbälten
Rengör med mild tvållösning eller ljummet vatten. Använd trasa eller svamp.
Kontrollera regelbundet att bältena inte är för slitna, fransiga eller skadade.
VA R N I N G
■Vatten i bilen
● Stänk inte och spill inte vatten i bilen, t.ex. på golvet, i hybridbatteriets
luftintagsventil och i bagagerummet.
Det kan leda till att hybridbatteriet, de elektriska komponenterna etc., blir
defekta eller börjar brinna.
● Se till att inga delar eller kablar i krockkuddesystemet blir våta. ( →S. 36)
Fel i elsystemet kan leda till att krockkuddarna inte löses ut eller \
att de inte
fungerar ordentligt vilket kan leda till svåra eller livshotande skador.
■ Invändig rengöring (speciellt instrumentpanelen)
Använd inte polervax eller polerande rengöringsmedel. Instrumentpanelen
kan reflekteras i vindrutan och störa förarens sikt vilket kan leda till en
olycka som kan resultera i svåra eller livshotande skador.
OM10538SE.book Page 484 Thursday, November 24, 2016 6:41 PM

4857-1. Underhåll och skötsel
7
Underhåll och skötsel
OM10538SE

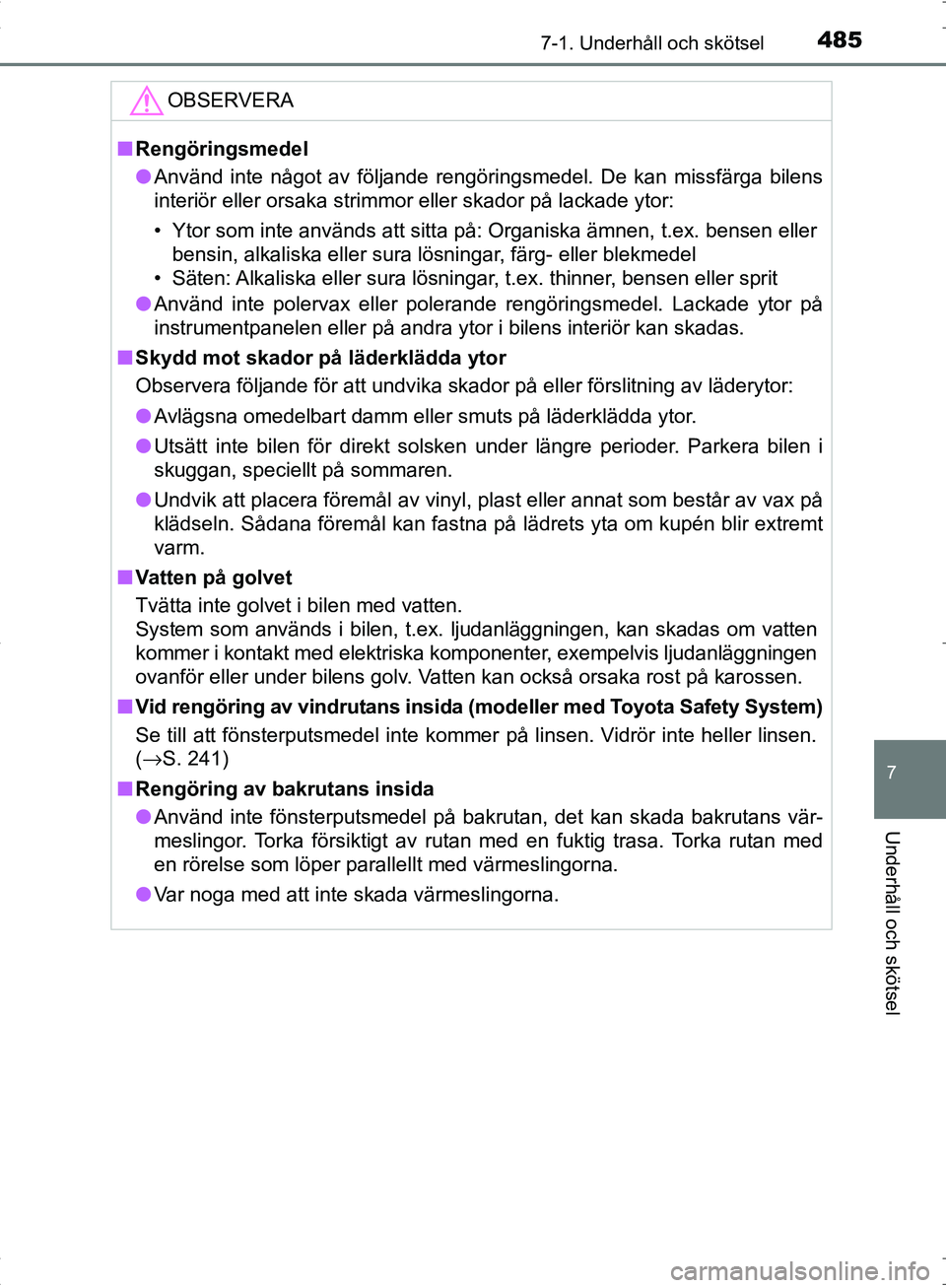

OBSERVERA
■Rengöringsmedel
● Använd inte något av följande rengöringsmedel. De kan missfärga bilens
interiör eller orsaka strimmor eller skador på lackade ytor:
• Ytor som inte används att sitta på: Organiska ämnen, t.ex. bense\
n eller
bensin, alkaliska eller sura lösningar, färg- eller blekmedel
• Säten: Alkaliska eller sura lösningar, t.ex. thinner, bensen eller sprit
● Använd inte polervax eller polerande rengöringsmedel. Lackade ytor på
instrumentpanelen eller på andra ytor i bilens interiör kan skadas.
■ Skydd mot skador på läderklädda ytor
Observera följande för att undvika skador på eller förslitning av läderytor:
● Avlägsna omedelbart damm eller smuts på läderklädda ytor.
● Utsätt inte bilen för direkt solsken under längre perioder. Parkera bilen i
skuggan, speciellt på sommaren.
● Undvik att placera föremål av vinyl, plast eller annat som består av vax på
klädseln. Sådana föremål kan fastna på lädrets yta om kupén blir extremt
varm.
■ Vatten på golvet
Tvätta inte golvet i bilen med vatten.
System som används i bilen, t.ex. ljudanläggningen, kan skadas om vatten
kommer i kontakt med elektriska komponenter, exempelvis ljudanläggningen
ovanför eller under bilens golv. Vatten kan också orsaka rost på karossen.
■ Vid rengöring av vindrutans insida (modeller med Toyota Safety System)
Se till att fönsterputsmedel inte kommer på linsen. Vidrör inte heller linsen.
(→S. 241)
■ Rengöring av bakrutans insida
● Använd inte fönsterputsmedel på bakrutan, det kan skada bakrutans vär-
meslingor. Torka försiktigt av rutan med en fuktig trasa. Torka rutan med
en rörelse som löper parallellt med värmeslingorna.
● Var noga med att inte skada värmeslingorna.
OM10538SE.book Page 485 Thursday, November 24, 2016 6:41 PM

4867-2. Underhåll
OM10538SE

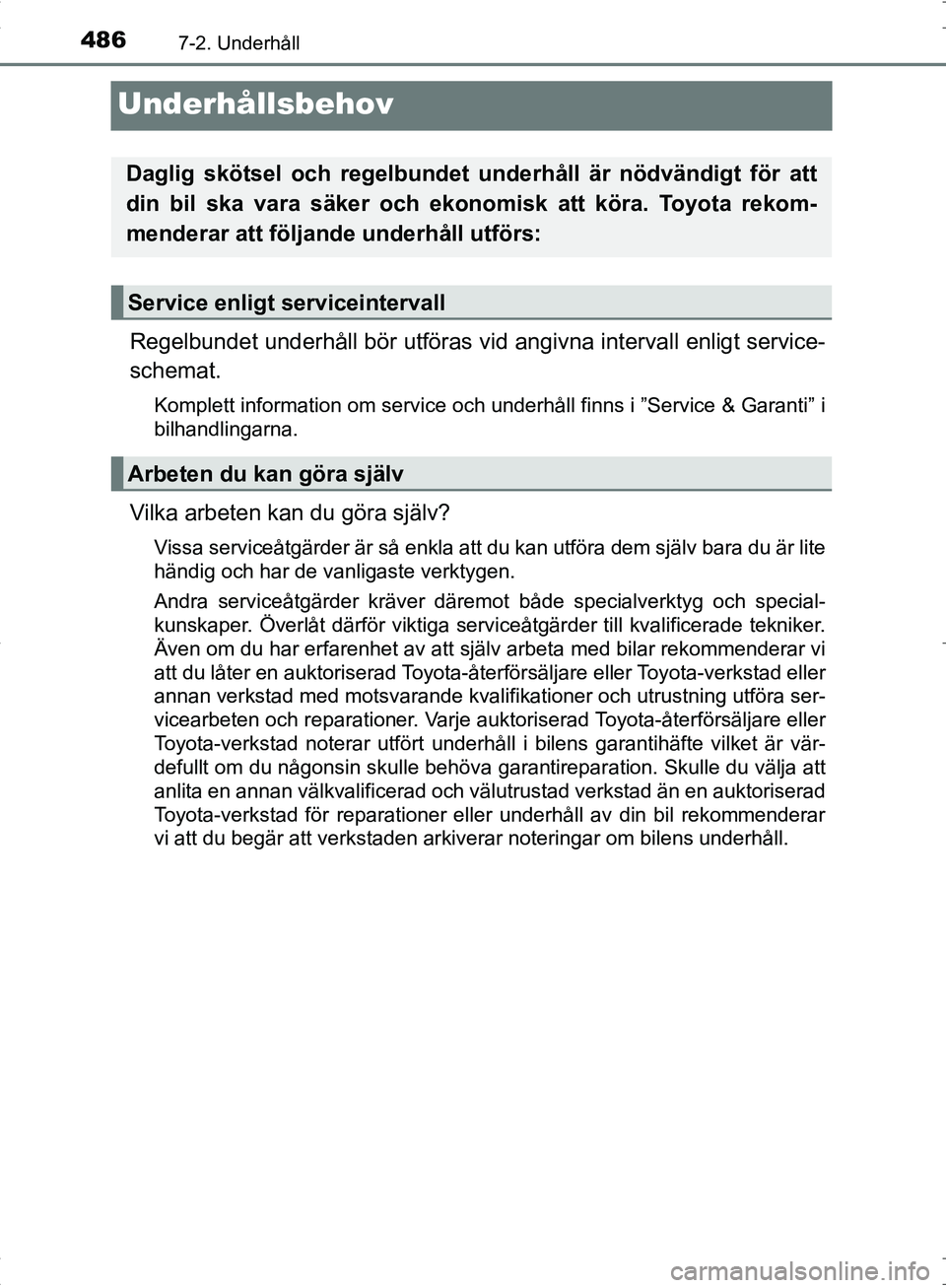

Underhållsbehov
Regelbundet underhåll bör utföras vid angivna intervall enligt service-
schemat.
Komplett information om service och underhåll finns i ”Service & Garanti” i
bilhandlingarna.
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du kan utföra dem själv bara du är lite
händig och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot både specialverktyg och special-
kunskaper. Överlåt därför viktiga serv iceåtgärder till kvalificerade tekniker.
Även om du har erfarenhet av att sj älv arbeta med bilar rekommenderar vi
att du låter en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning utföra ser-
vicearbeten och reparationer. Varje aukto riserad Toyota-återförsäljare eller
Toyota-verkstad noterar utfört underhåll i bilens garantihäfte vilket är vär-
defullt om du någonsin skulle behöva garantireparation. Skulle du välja att
anlita en annan välkvalificerad och välutrustad verkstad än en \
auktoriserad
Toyota-verkstad för reparationer eller underhåll av din bil rekommenderar
vi att du begär att verkstaden arkiverar noteringar om bilens underhåll.
Daglig skötsel och regelbundet underhåll är nödvändigt för att
din bil ska vara säker och ek onomisk att köra. Toyota rekom-
menderar att följande underhåll utförs:
Service enligt serviceintervall
Arbeten du kan göra själv
OM10538SE.book Page 486 Thursday, November 24, 2016 6:41 PM

4877-2. Underhåll
OM10538SE
7
Underhåll och skötsel

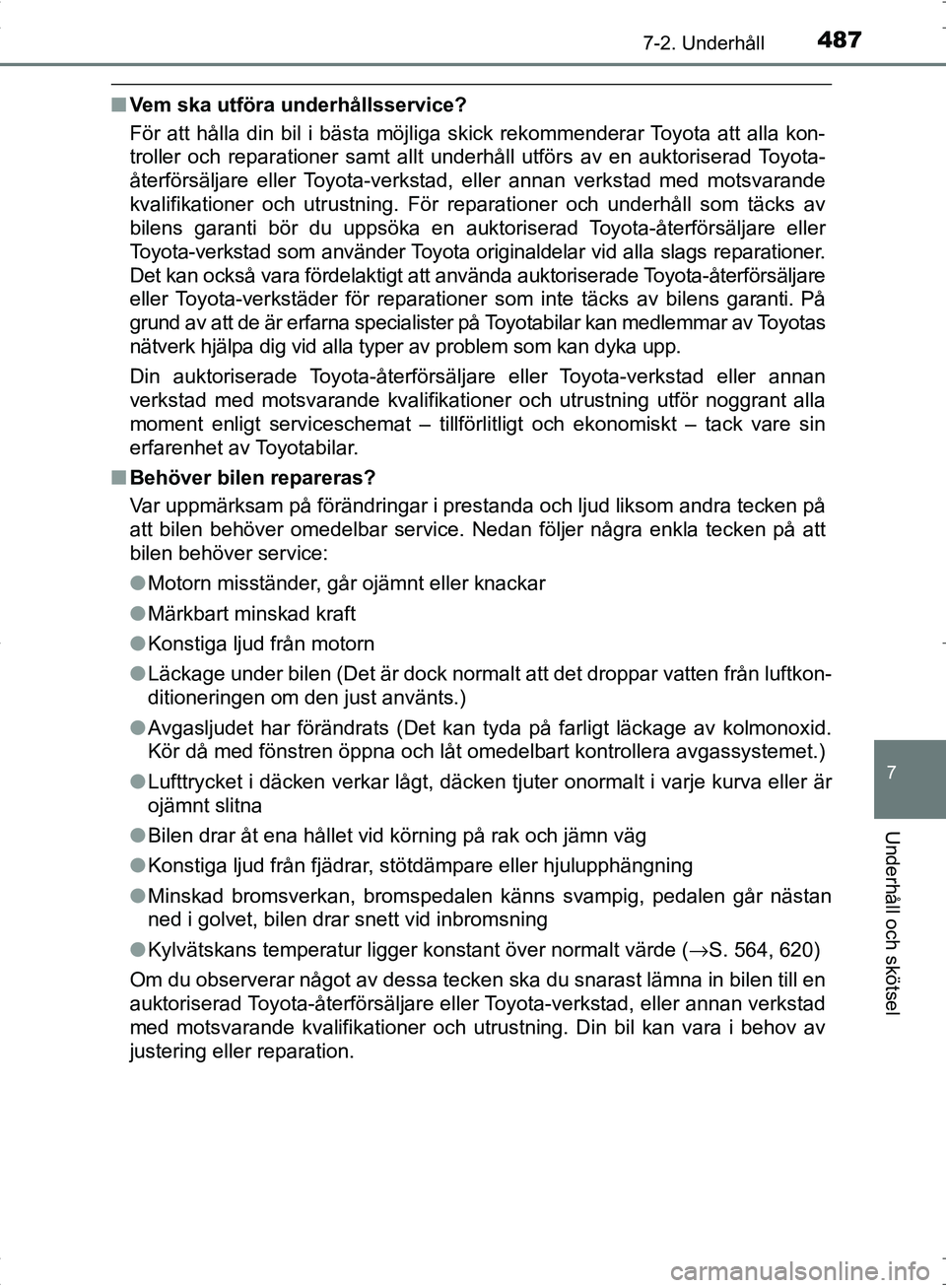

■Vem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick rekommenderar Toyota att alla kon-
troller och reparationer samt allt underhåll utförs av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning. För reparationer och underhåll som tä\
cks av
bilens garanti bör du uppsöka en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad som använder Toyota originaldelar vid alla slags reparationer.
Det kan också vara fördelaktigt att använda auktoriserade Toyota-återförsäljare
eller Toyota-verkstäder för reparationer som inte täcks av bilens garanti. På
grund av att de är erfarna specialister på Toyotabilar kan medlemmar av Toyotas
nätverk hjälpa dig vid alla typer av problem som kan dyka upp.
Din auktoriserade Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning utför noggran\
t alla
moment enligt serviceschemat – tillförlitligt och ekonomiskt – tack vare sin
erfarenhet av Toyotabilar.
■ Behöver bilen repareras?
Var uppmärksam på förändringar i prestanda och ljud liksom andra tecken på
att bilen behöver omedelbar service. Nedan följer några enkla tecken på att
bilen behöver service:
●Motorn misständer, går ojämnt eller knackar
● Märkbart minskad kraft
● Konstiga ljud från motorn
● Läckage under bilen (Det är dock normalt att det droppar vatten från luftkon-
ditioneringen om den just använts.)
● Avgasljudet har förändrats (Det kan tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt omedelbart kontrollera avgassystemet.)
● Lufttrycket i däcken verkar lågt, däcken tjuter onormalt i varje kurva eller är
ojämnt slitna
● Bilen drar åt ena hållet vid körning på rak och jämn väg
● Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
● Minskad bromsverkan, bromspedalen känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid inbromsning
● Kylvätskans temperatur ligger konstant över normalt värde ( →S. 564, 620)
Om du observerar något av dessa tecken ska du snarast lämna in bilen till en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning. Din bil kan vara i behov av
justering eller reparation.
OM10538SE.book Page 487 Thursday, November 24, 2016 6:41 PM

4887-2. Underhåll
OM10538SE

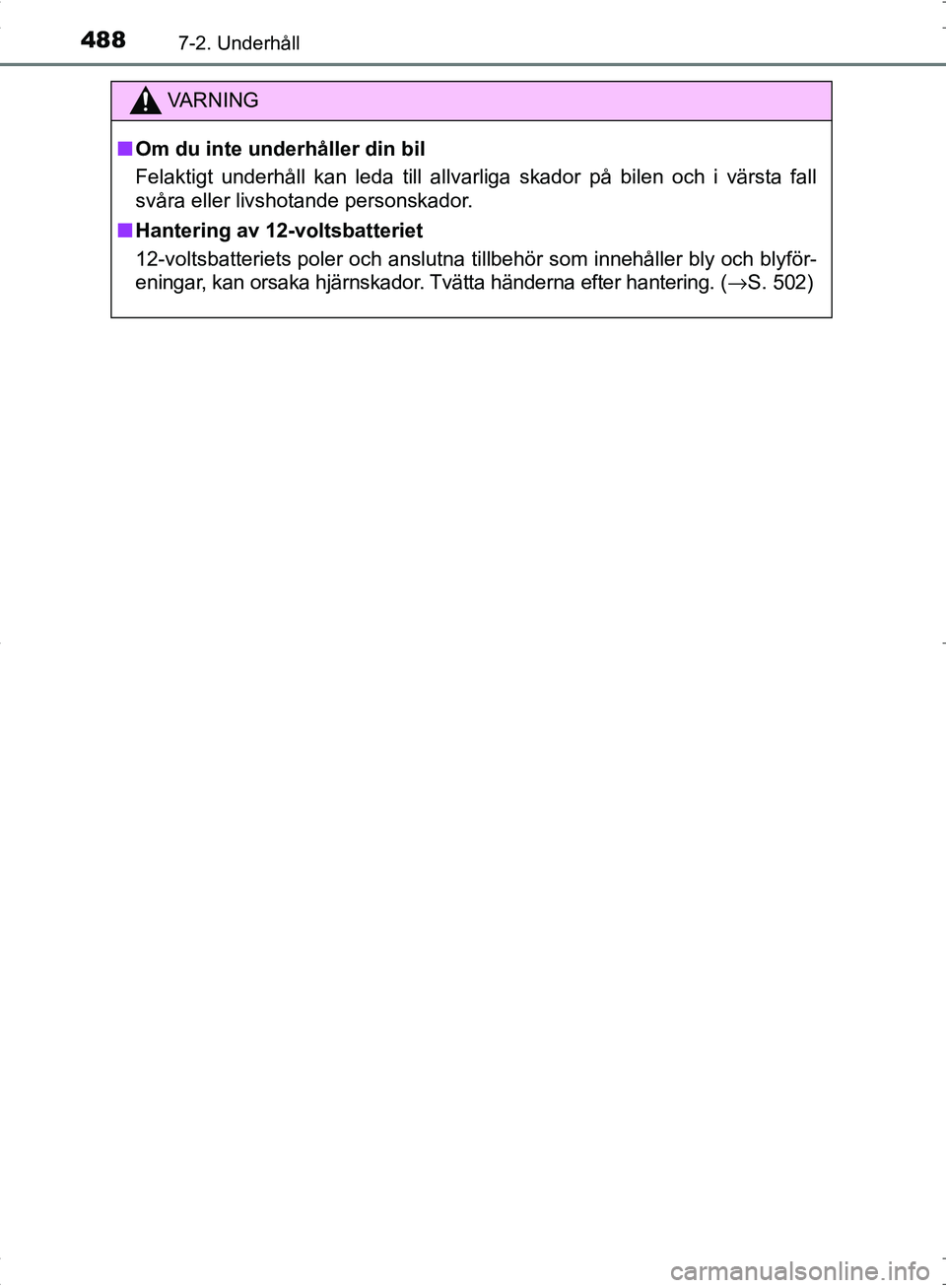

VA R N I N G
■Om du inte underhåller din bil
Felaktigt underhåll kan leda till allvarliga skador på bilen och i värsta fall
svåra eller livshotande personskador.
■ Hantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna tillbehör som innehåller bly och blyför-
eningar, kan orsaka hjärnskador. Tvätta händerna efter hantering. ( →S. 502)
OM10538SE.book Page 488 Thursday, November 24, 2016 6:41 PM

4897-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

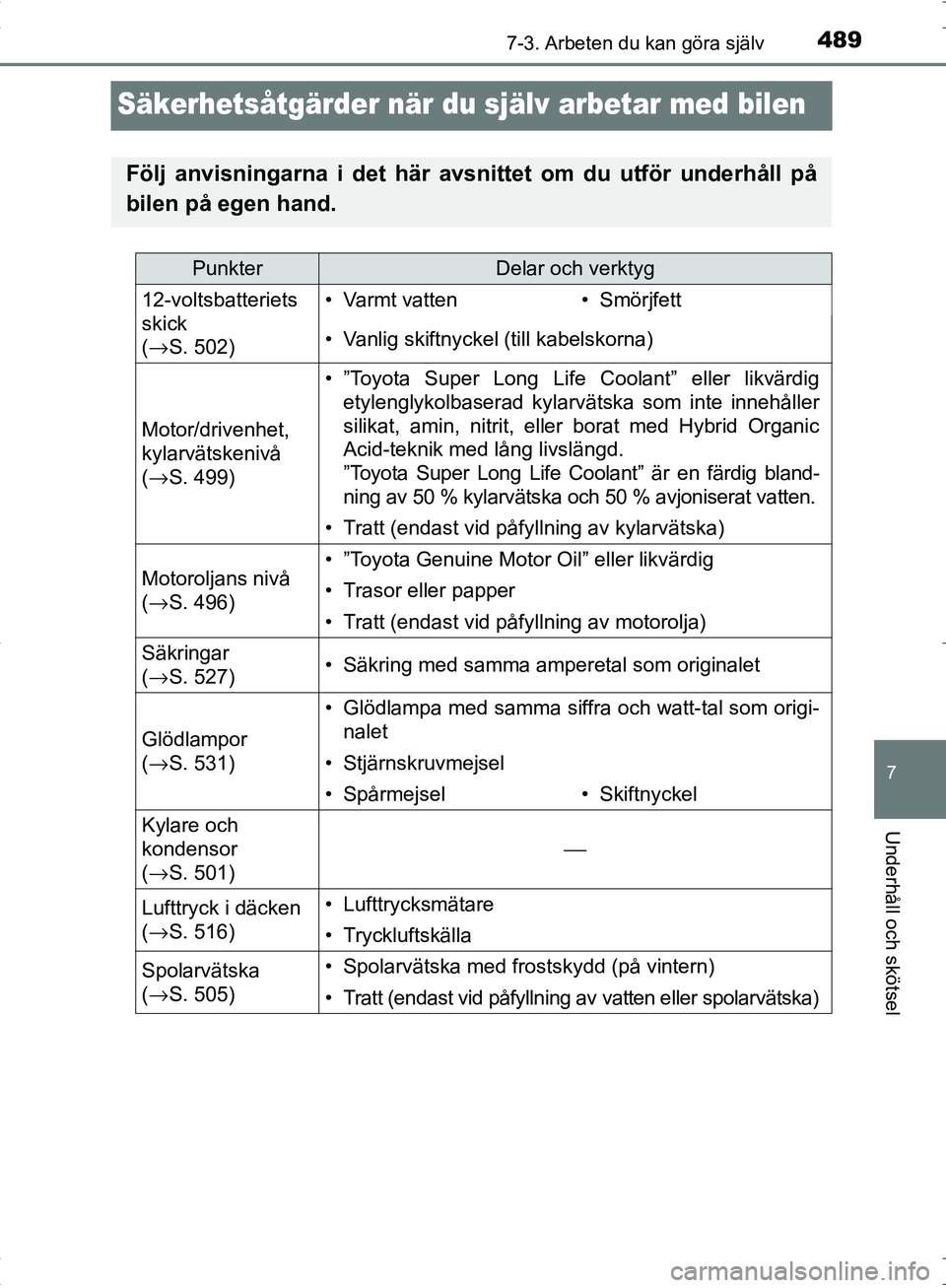

Säkerhetsåtgärder när du själv arbetar med bilen
Följ anvisningarna i det här avsn ittet om du utför underhåll på
bilen på egen hand.
PunkterDelar och verktyg
12-voltsbatteriets
skick
( → S. 502) • Varmt vatten
• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Motor/drivenhet,
kylarvätskenivå
( → S. 499) • ”Toyota Super Long Life Coolant” eller likvärdig
etylenglykolbaserad kylarvätska som inte innehåller
silikat, amin, nitrit, eller borat med Hybrid Organic
Acid-teknik med lång livslängd.
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(→ S. 496)• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→ S. 527)• Säkring med samma amperetal som originalet
Glödlampor
(→ S. 531)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Stjärnskruvmejsel
• Spårmejsel• Skiftnyckel
Kylare och
kondensor
(→ S. 501)
⎯
Lufttryck i däcken
(→ S. 516)• Lufttrycksmätare
• Tryckluftskälla
Spolarvätska
(→ S. 505)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvätska)
OM10538SE.book Page 489 Thursday, November 24, 2016 6:41 PM

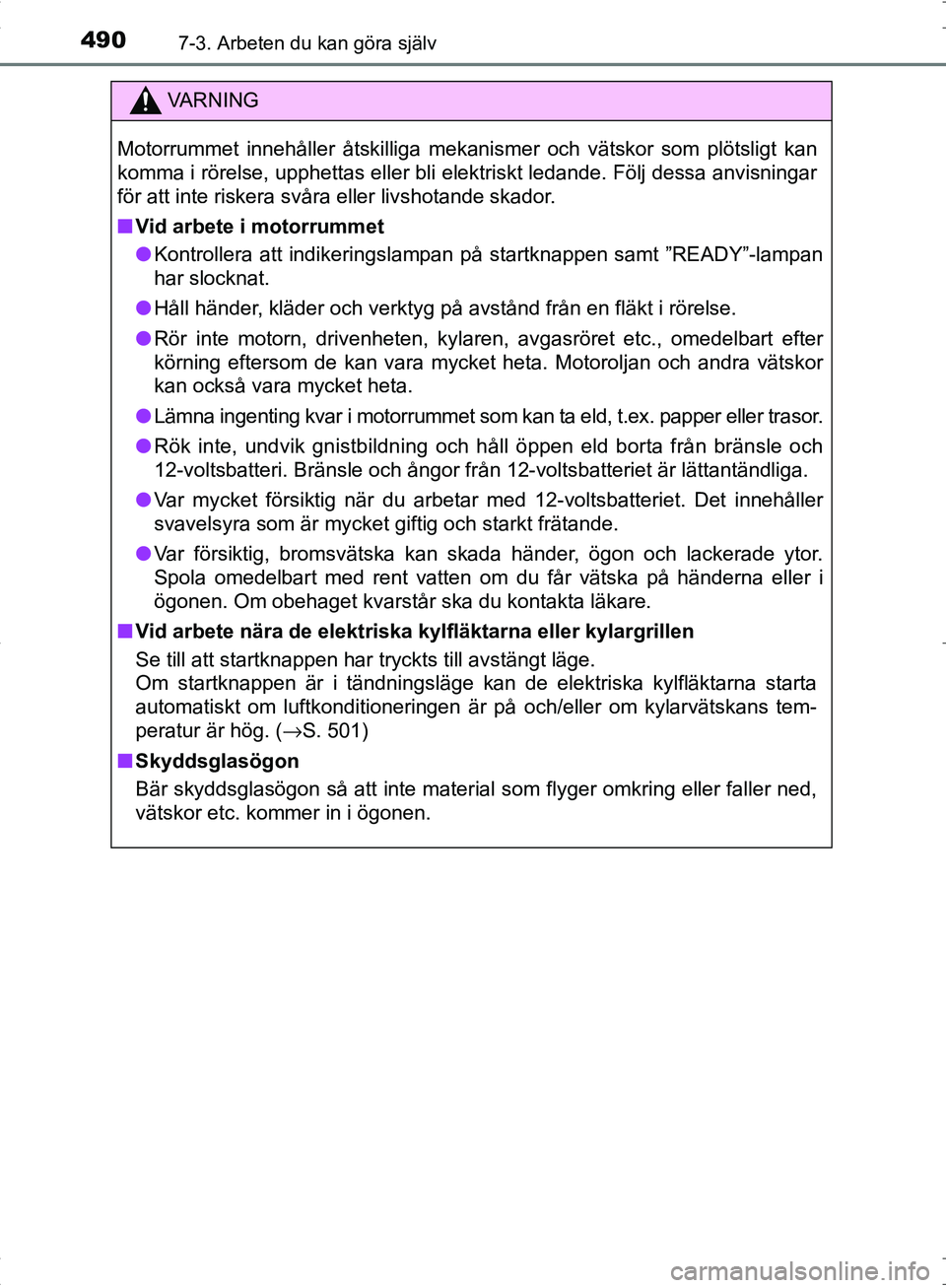

4907-3. Arbeten du kan göra själv
OM10538SE
VA R N I N G
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
■Vid arbete i motorrummet
● Kontrollera att indikeringslampan på startknappen samt ”READY”-lampan
har slocknat.
● Håll händer, kläder och verktyg på avstånd från en fläkt i rörelse.
● Rör inte motorn, drivenheten, kylaren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket heta. Motoroljan och andra vätskor
kan också vara mycket heta.
● Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller trasor.
● Rök inte, undvik gnistbildning och håll öppen eld borta från bränsle och
12-voltsbatteri. Bränsle och ångor från 12-voltsbatteriet är lättantändliga.
● Var mycket försiktig när du arbetar med 12-voltsbatteriet. Det innehå\
ller
svavelsyra som är mycket giftig och starkt frätande.
● Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen. Om obehaget kvarstår ska du kontakta läkare.
■ Vid arbete nära de elektriska kylfläktarna eller kylargrillen
Se till att startknappen har tryckts till avstängt läge.
Om startknappen är i tändningsläge kan de elektriska kylfläk\
tarna starta
automatiskt om luftkonditioneringen är på och/eller om kylarvätskans tem-
peratur är hög. ( →S. 501)
■ Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OM10538SE.book Page 490 Thursday, November 24, 2016 6:41 PM
