TOYOTA C_HR HYBRID 2016 Bruksanvisningar (in Swedish)

5017-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

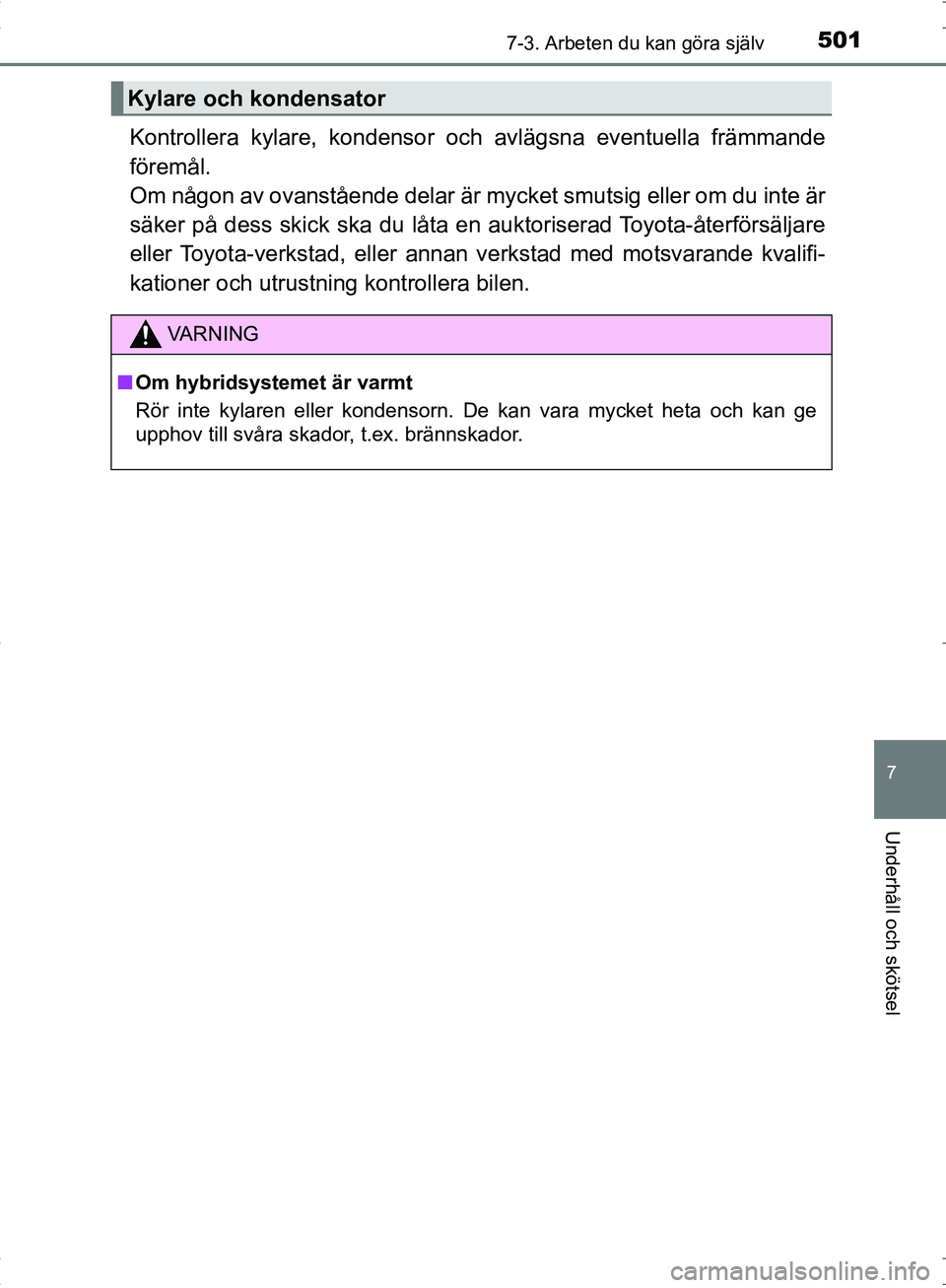

Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
Kylare och kondensator
VA R N I N G
■ Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
OM10538SE.book Page 501 Thursday, November 24, 2016 6:41 PM

5027-3. Arbeten du kan göra själv
OM10538SE

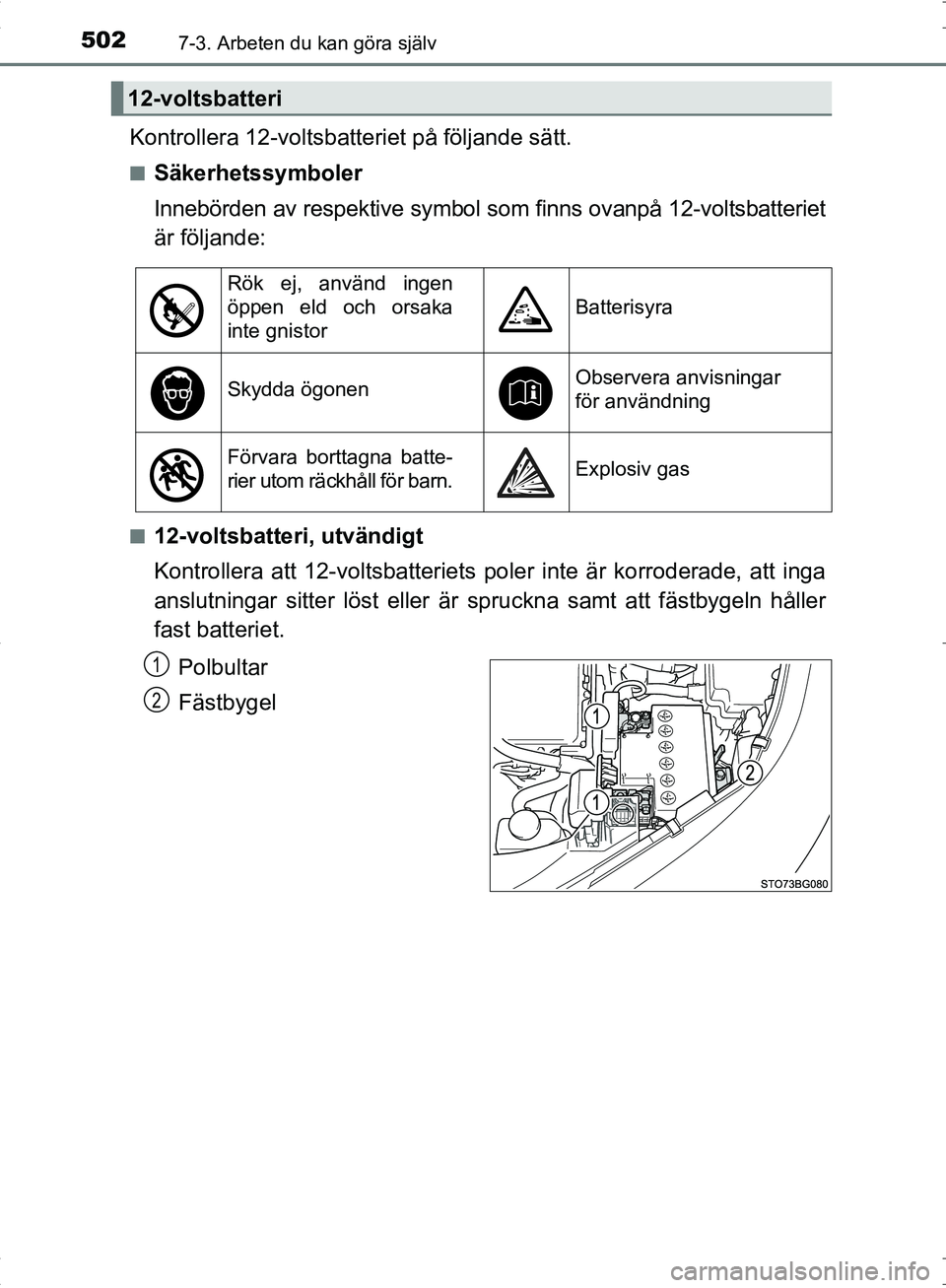

Kontrollera 12-voltsbatteriet på följande sätt.
■Säkerhetssymboler
Innebörden av respektive symbol som finns ovanpå 12-voltsbatteriet
är följande:
■12-voltsbatteri, utvändigt
Kontrollera att 12-voltsbatteriets po ler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller
fast batteriet.
Polbultar
Fästbygel
12-voltsbatteri
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Förvara borttagna batte-
rier utom räckhåll för barn.Explosiv gas
1
2
OM10538SE.book Page 502 Thursday, November 24, 2016 6:41 PM

5037-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

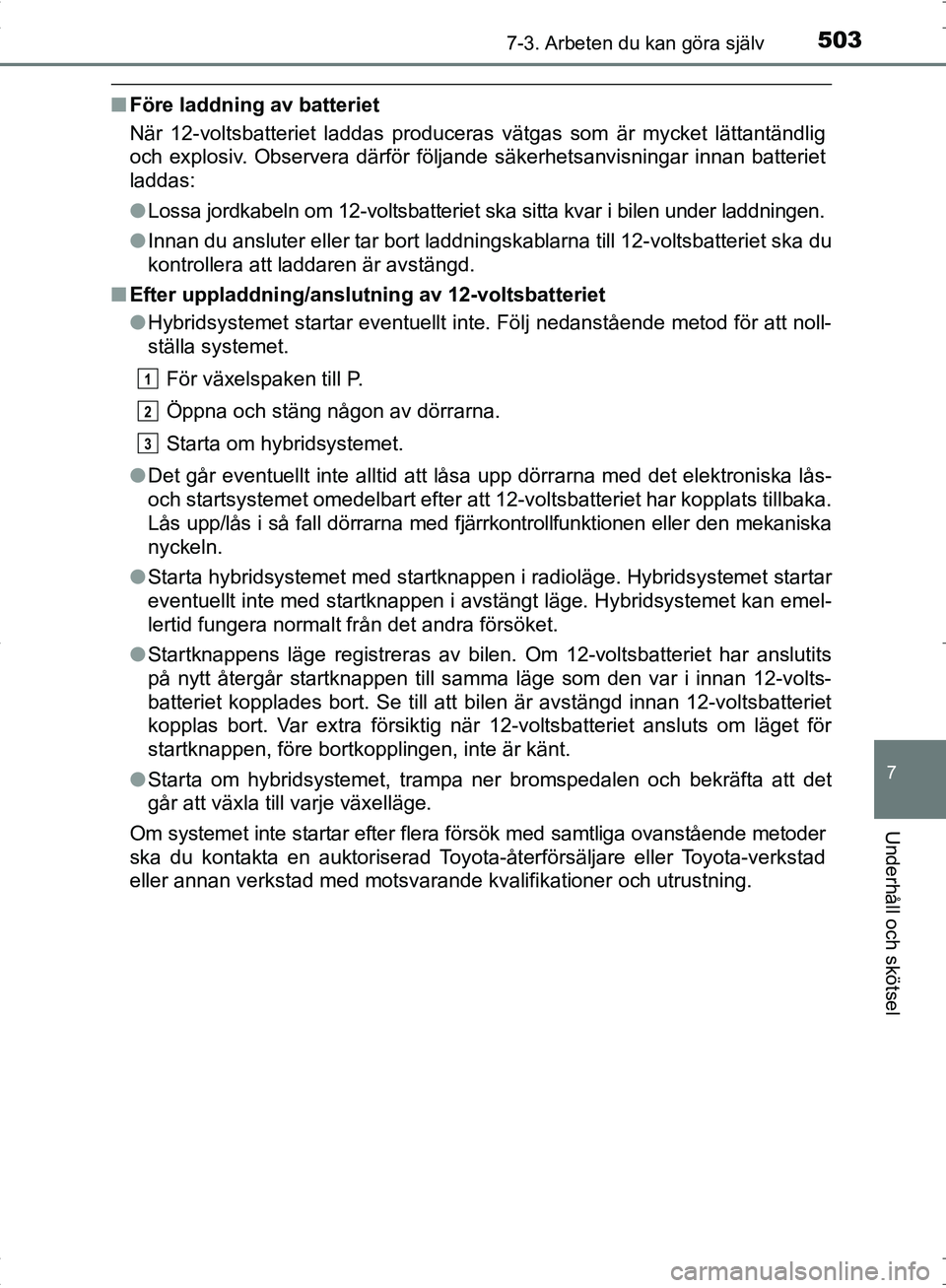

■Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
●Lossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddningen.
● Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
■ Efter uppladdning/anslut ning av 12-voltsbatteriet
● Hybridsystemet startar eventuellt inte. Följ nedanstående metod för att noll-
ställa systemet.
För växelspaken till P.
Öppna och stäng någon av dörrarna.
Starta om hybridsystemet.
● Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att 12-voltsbatteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med fjärrkontrollfunktionen eller den mekaniska
nyckeln.
● Starta hybridsystemet med startknappen i radioläge. Hybridsystemet st\
artar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
● Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att bilen är avstängd innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts om läget för
startknappen, före bortkopplingen, inte är känt.
● Starta om hybridsystemet, trampa ner bromspedalen och bekräfta att det
går att växla till varje växelläge.
Om systemet inte startar efter flera försök med samtliga ovanstående metoder
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
1
2
3
OM10538SE.book Page 503 Thursday, November 24, 2016 6:41 PM

5047-3. Arbeten du kan göra själv
OM10538SE
VA R N I N G

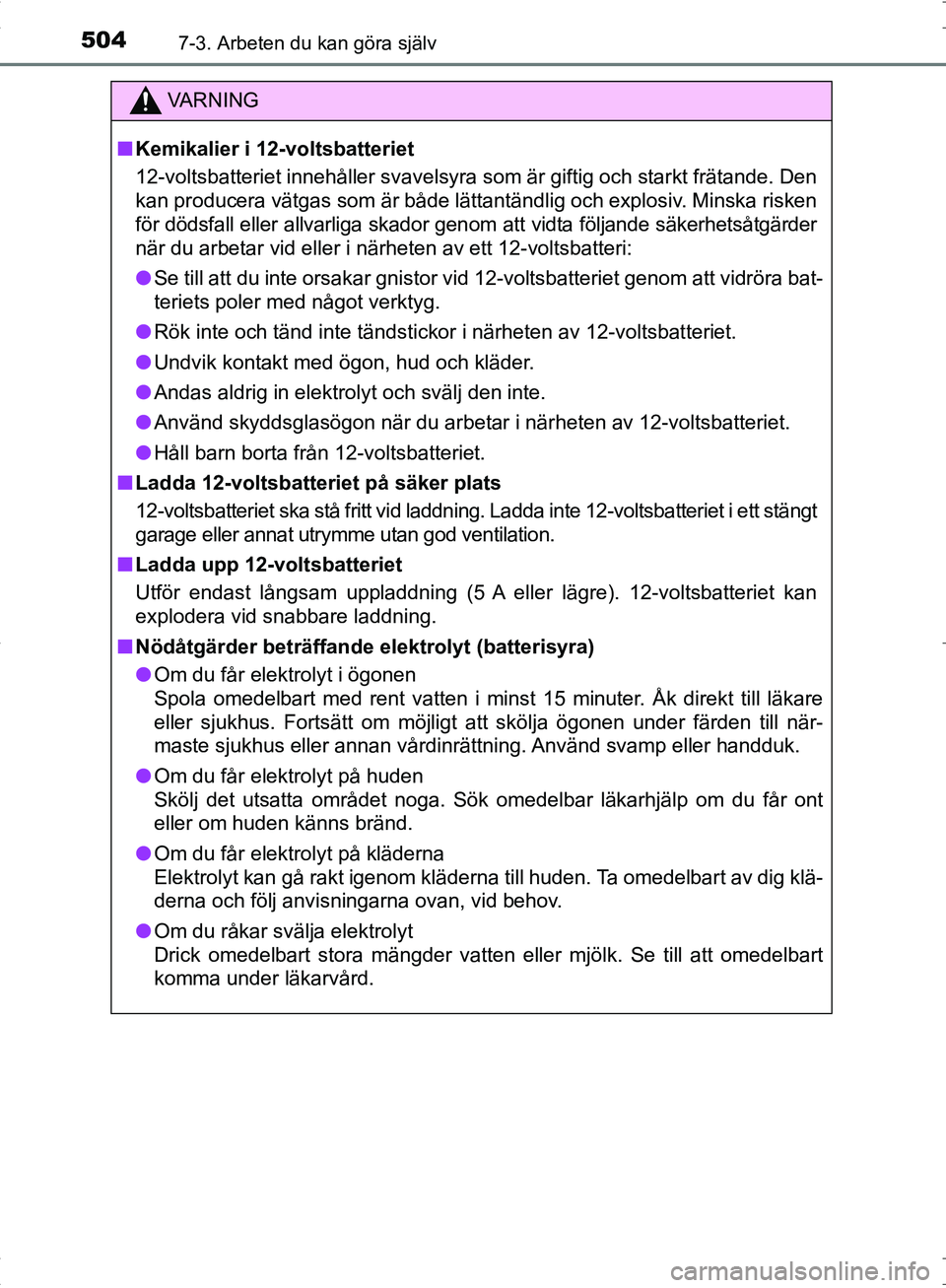

■Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för dödsfall eller allvarliga skador gen om att vidta följande säkerhetsåtgärder
när du arbetar vid eller i närheten av ett 12-voltsbatteri:
● Se till att du inte orsakar gnistor vid 12-voltsbatteriet genom att vidröra bat-
teriets poler med något verktyg.
● Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
● Undvik kontakt med ögon, hud och kläder.
● Andas aldrig in elektrolyt och svälj den inte.
● Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
● Håll barn borta från 12-voltsbatteriet.
■ Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska stå fritt vid laddning. Ladda inte 12-voltsbatteriet i ett stängt
garage eller annat utrymme utan god ventilation.
■ Ladda upp 12-voltsbatteriet
Utför endast långsam uppladdning (5 A eller lägre). 12-voltsbatteriet kan
explodera vid snabbare laddning.
■ Nödåtgärder beträffande elektrolyt (batterisyra)
● Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
● Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
● Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
● Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OM10538SE.book Page 504 Thursday, November 24, 2016 6:41 PM

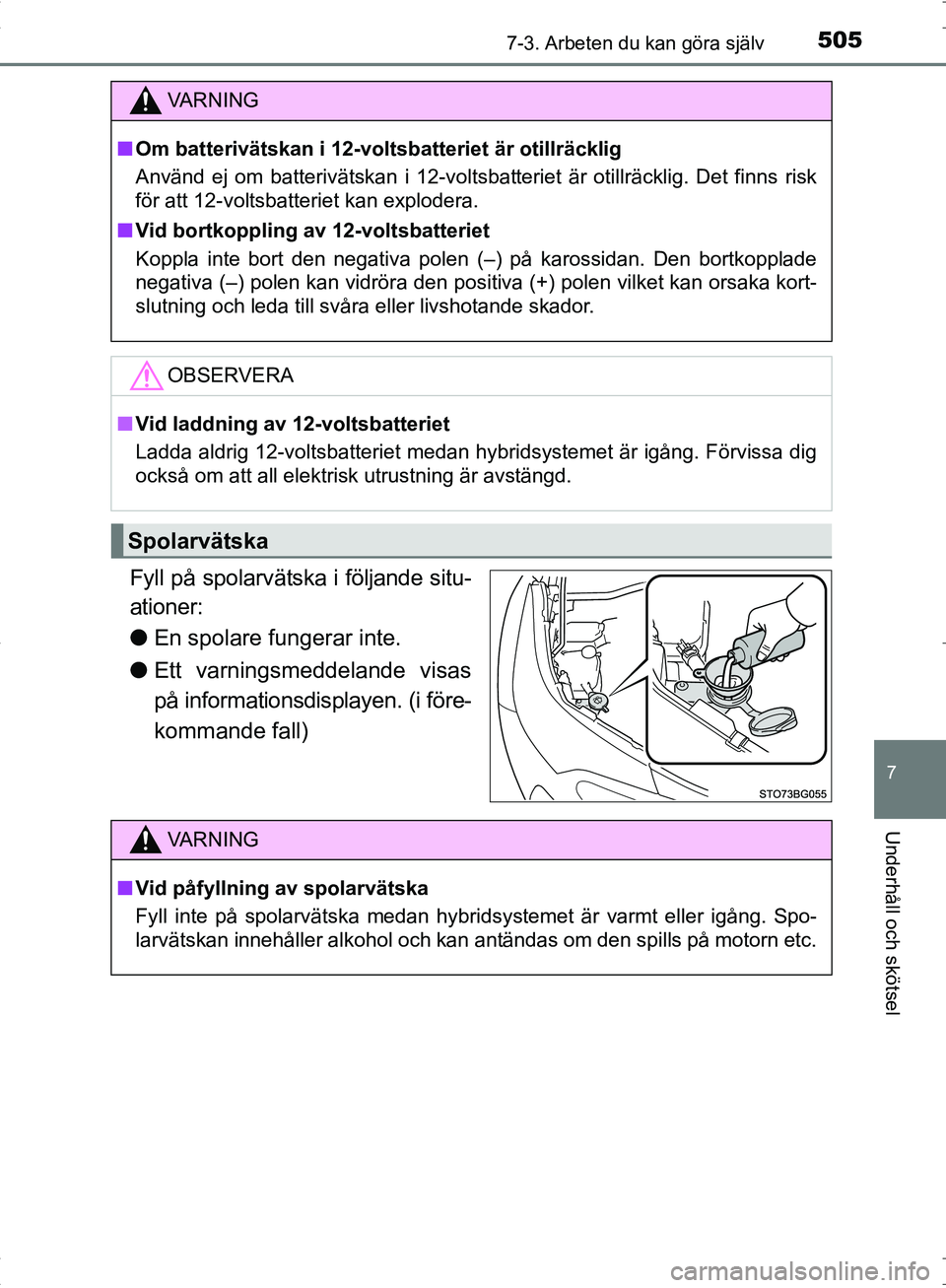

5057-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel
Fyll på spolarvätska i följande situ-
ationer:
●En spolare fungerar inte.
● Ett varningsmeddelande visas
på informationsdisplayen. (i före-
kommande fall)
VA R N I N G
■Om batterivätskan i 12-voltsbatteriet är otillräcklig
Använd ej om batterivätskan i 12-voltsbat teriet är otillräcklig. Det finns risk
för att 12-voltsbatteriet kan explodera.
■ Vid bortkoppling av 12-voltsbatteriet
Koppla inte bort den negativa polen (–) på karossidan. Den bortkopplade
negativa (–) polen kan vidröra den positiva (+) polen vilket k\
an orsaka kort-
slutning och leda till svåra eller livshotande skador.
OBSERVERA
■Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
Spolarvätska
VA R N I N G
■Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spo-
larvätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OM10538SE.book Page 505 Thursday, November 24, 2016 6:41 PM

5067-3. Arbeten du kan göra själv
OM10538SE
OBSERVERA

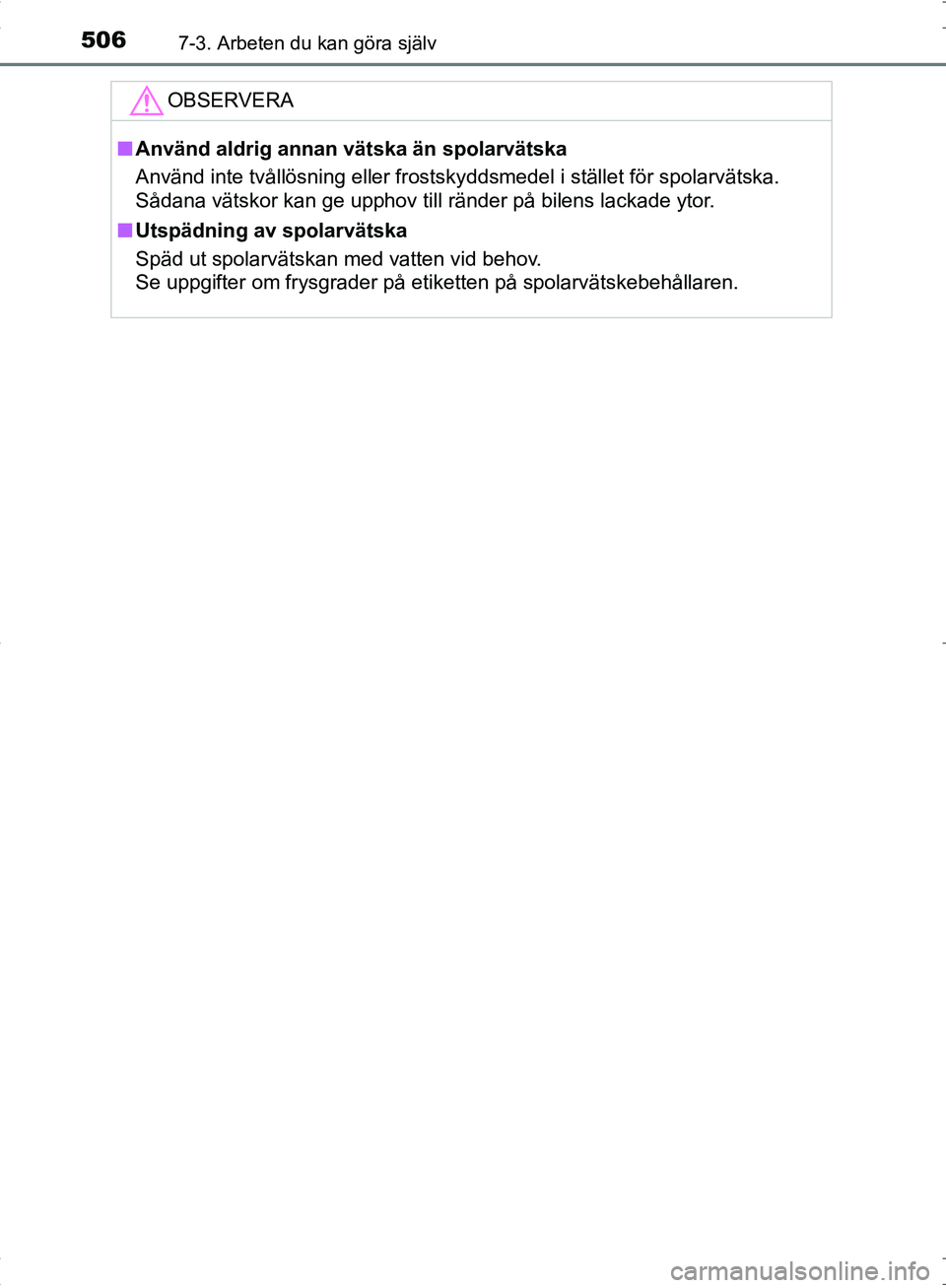

■Använd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
■ Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM10538SE.book Page 506 Thursday, November 24, 2016 6:41 PM

5077-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

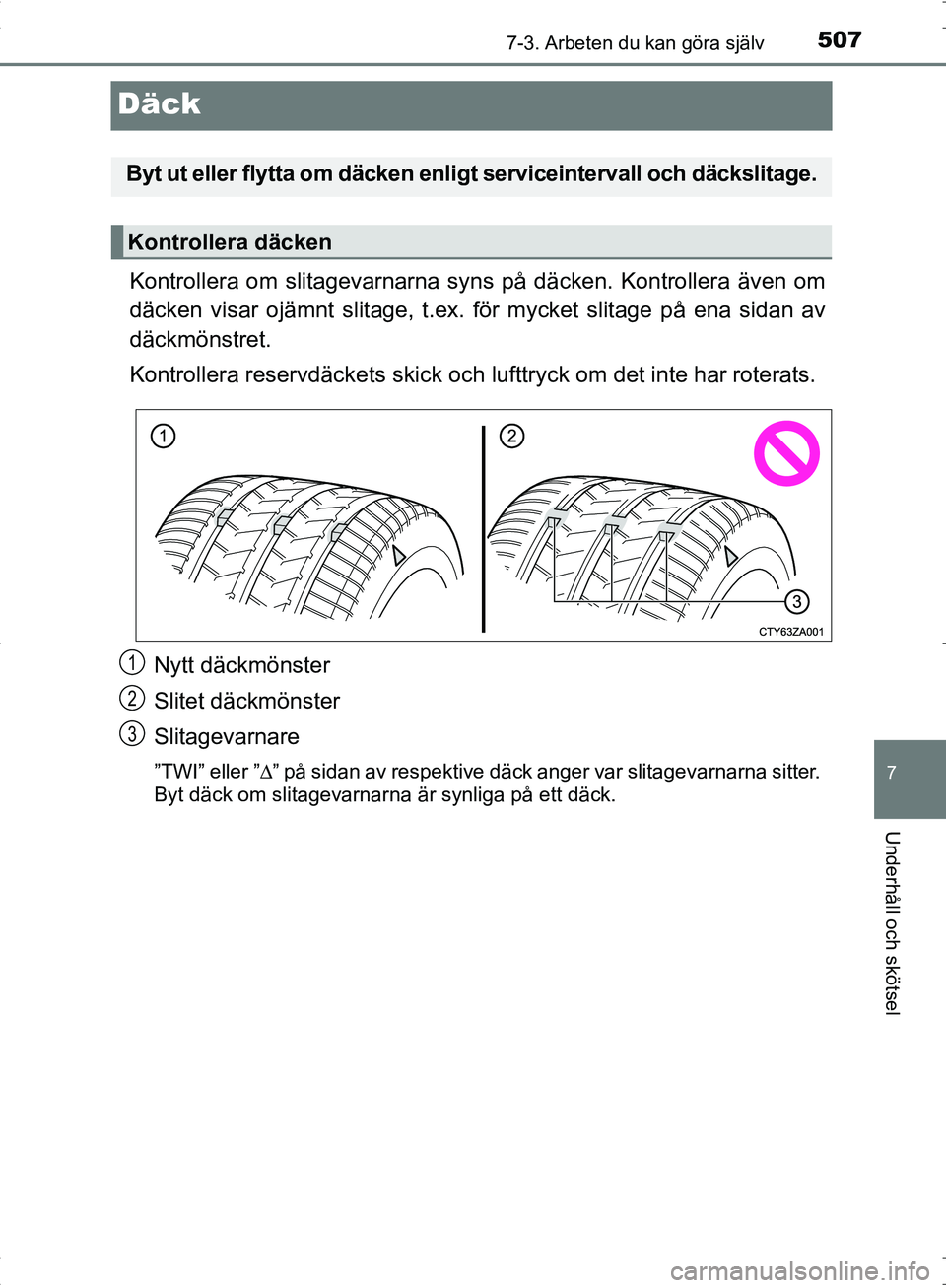

Däck
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
”TWI” eller ” Δ” på sidan av respektive däck anger var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Byt ut eller flytta om däcken enligt serviceintervall och däckslitage.
Kontrollera däcken
1
2
3
OM10538SE.book Page 507 Thursday, November 24, 2016 6:41 PM

5087-3. Arbeten du kan göra själv
OM10538SE

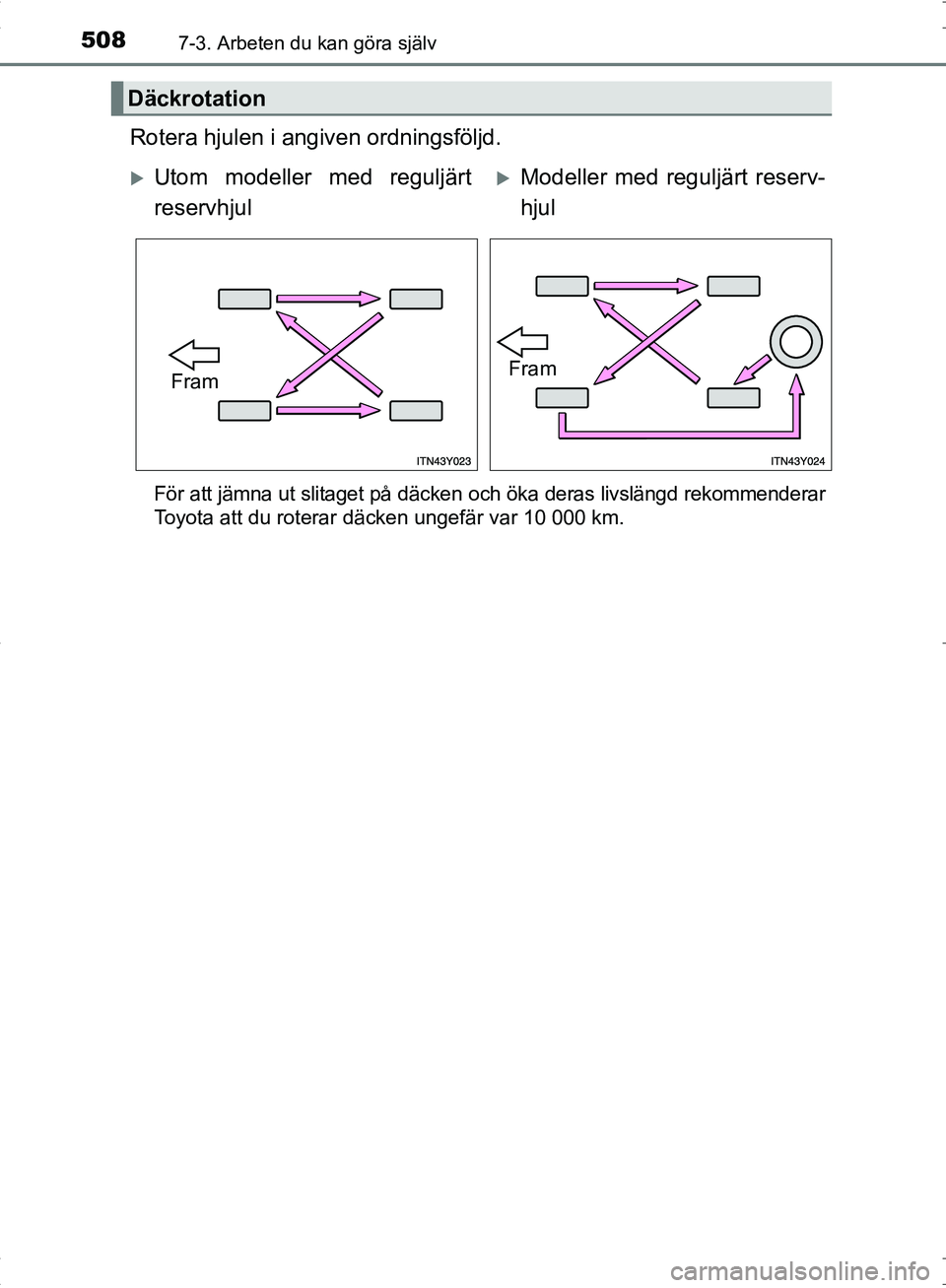

Rotera hjulen i angiven ordningsföljd.
För att jämna ut slitaget på däcken och öka deras livslängd rekommenderar
Toyota att du roterar däcken ungefär var 10 000 km.
Däckrotation
Utom modeller med reguljärt
reservhjulModeller med reguljärt reserv-
hjul
FramFram
OM10538SE.book Page 508 Thursday, November 24, 2016 6:41 PM

5097-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

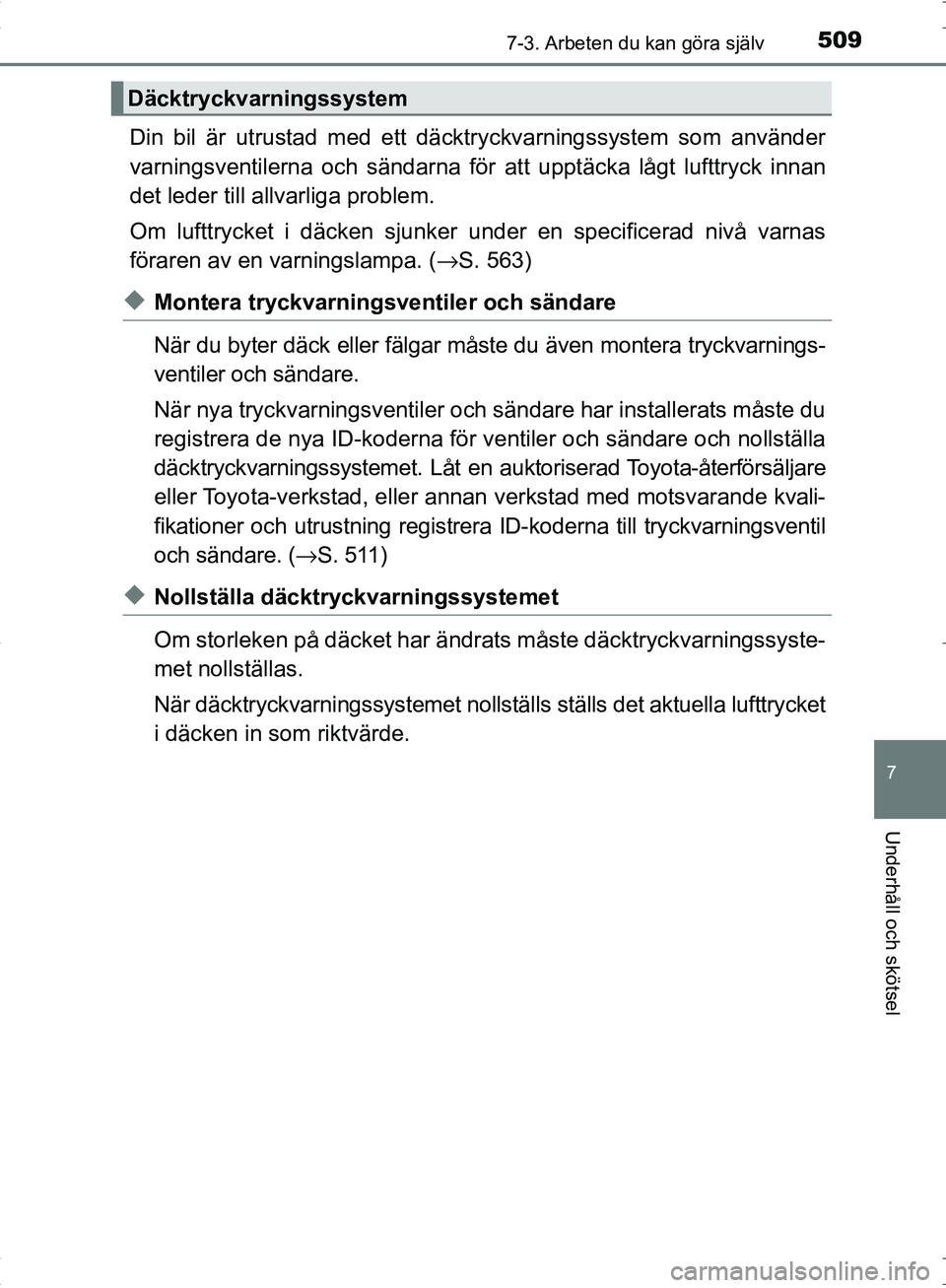

Din bil är utrustad med ett däcktryckvarningssystem som använder
varningsventilerna och sändarna för att upptäcka lågt lufttryck innan
det leder till allvarliga problem.
Om lufttrycket i däcken sjunker und er en specificerad nivå varnas
föraren av en varningslampa. ( →S. 563)
◆Montera tryckvarningsventiler och sändare
När du byter däck eller fälgar måste du även montera tryckvarnings-
ventiler och sändare.
När nya tryckvarningsventiler och sändare har installerats måste du
registrera de nya ID-koderna för ventiler och sändare och nollställa
däcktryckvarningssystemet. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning registre ra ID-koderna till tryckvarningsventil
och sändare. ( →S. 511)
◆Nollställa däcktryckvarningssystemet
Om storleken på däcket har ändrats måste däcktryckvarningssyste-
met nollställas.
När däcktryckvarnin gssystemet nollställs ställs det aktuella lufttrycket
i däcken in som riktvärde.
Däcktryckvarningssystem
OM10538SE.book Page 509 Thursday, November 24, 2016 6:41 PM

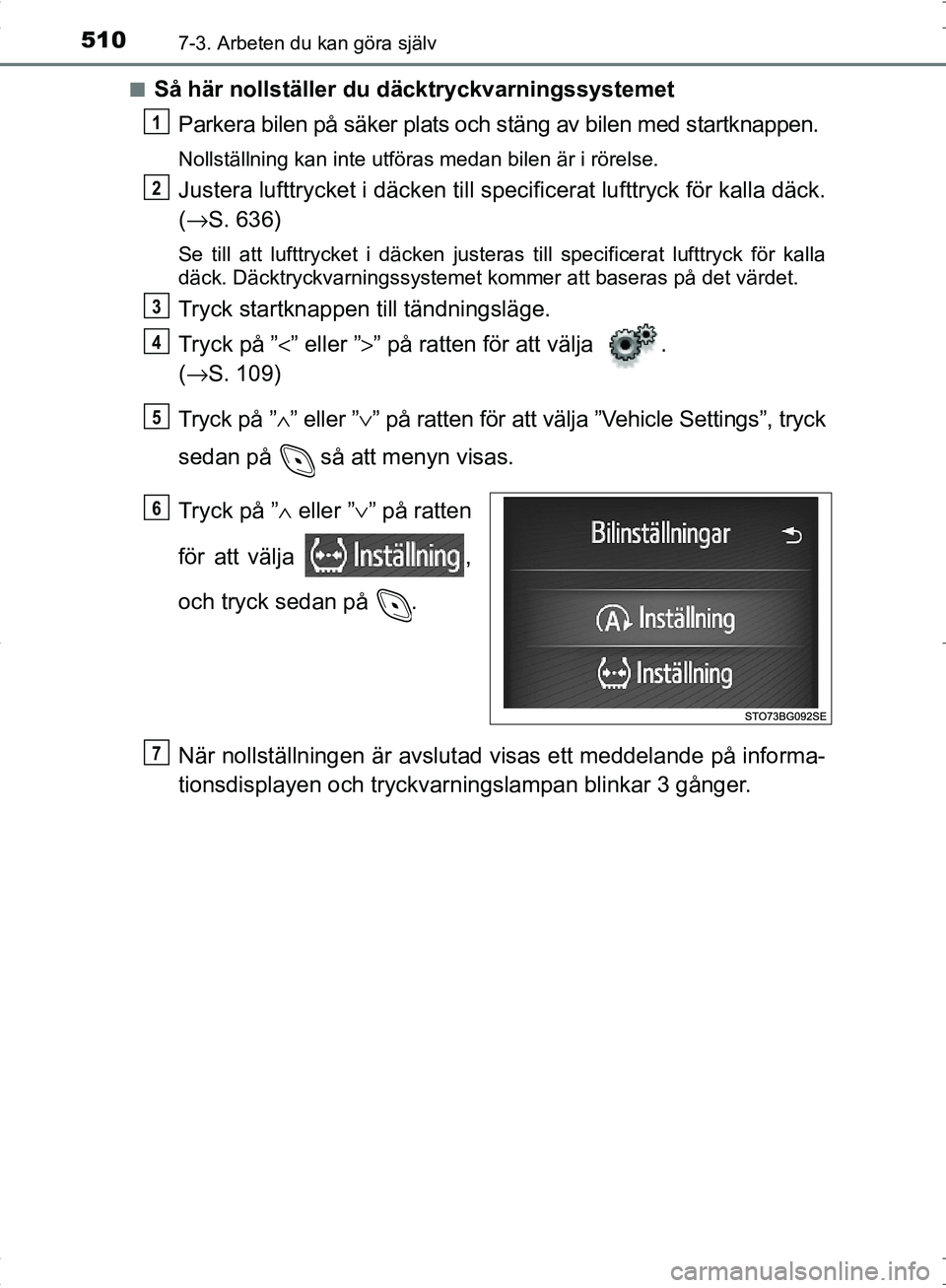

5107-3. Arbeten du kan göra själv
OM10538SE■
Så här nollställer du däcktryckvarningssystemet
Parkera bilen på säker plats och stäng av bilen med startknappen.
Nollställning kan inte utföras medan bilen är i rörelse.
Justera lufttrycket i däc ken till specificerat lufttryck för kalla däck.
( → S. 636)
Se till att lufttrycket i däcken justeras till specificerat lufttryck för kalla
däck. Däcktryckvarningssystemet kommer att baseras på det värdet.
Tryck startknappen ti ll tändningsläge.
Tryck på ” <” eller ” >” på ratten för att välja .
( → S. 109)
Tryck på ” ∧” eller ” ∨” på ratten för att välja ”Vehicle Settings”, tryck
sedan på så att menyn visas.
Tryck på ” ∧ eller ” ∨” på ratten
för att välja ,
och tryck sedan på .
När nollställningen är avslutad visas ett meddelande på informa-
tionsdisplayen och tryckvar ningslampan blinkar 3 gånger.
1
2
3
4
5
6
7
