TOYOTA C_HR HYBRID 2016 Bruksanvisningar (in Swedish)

5217-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

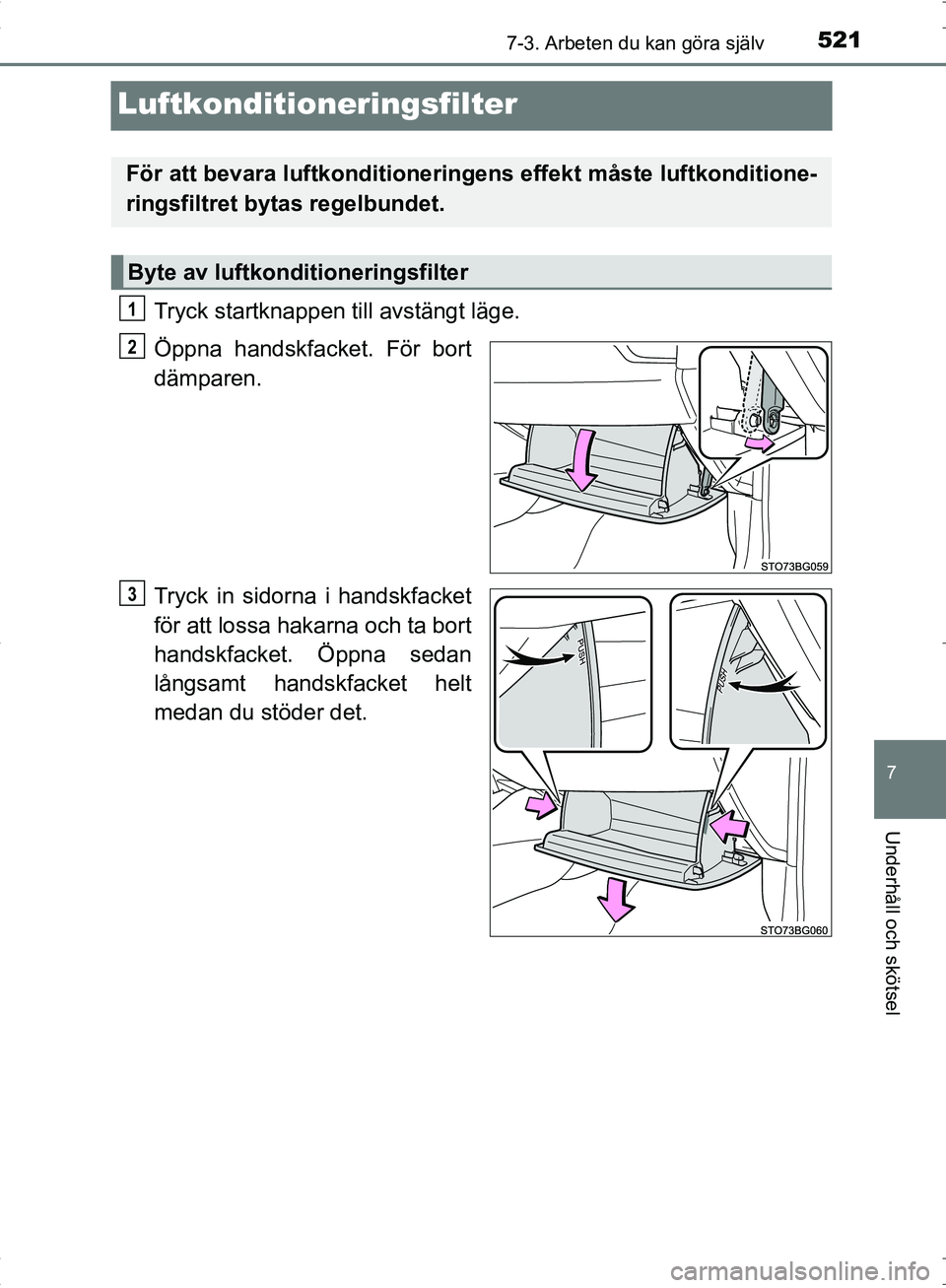

Luftkonditioneringsfilter
Tryck startknappen till avstängt läge.
Öppna handskfacket. För bort
dämparen.
Tryck in sidorna i handskfacket
för att lossa hakarna och ta bort
handskfacket. Öppna sedan
långsamt handskfacket helt
medan du stöder det.
För att bevara luftkonditioneringe ns effekt måste luftkonditione-
ringsfiltret bytas regelbundet.
Byte av luftkon ditioneringsfilter
1
2
3
OM10538SE.book Page 521 Thursday, November 24, 2016 6:41 PM

5227-3. Arbeten du kan göra själv
OM10538SE

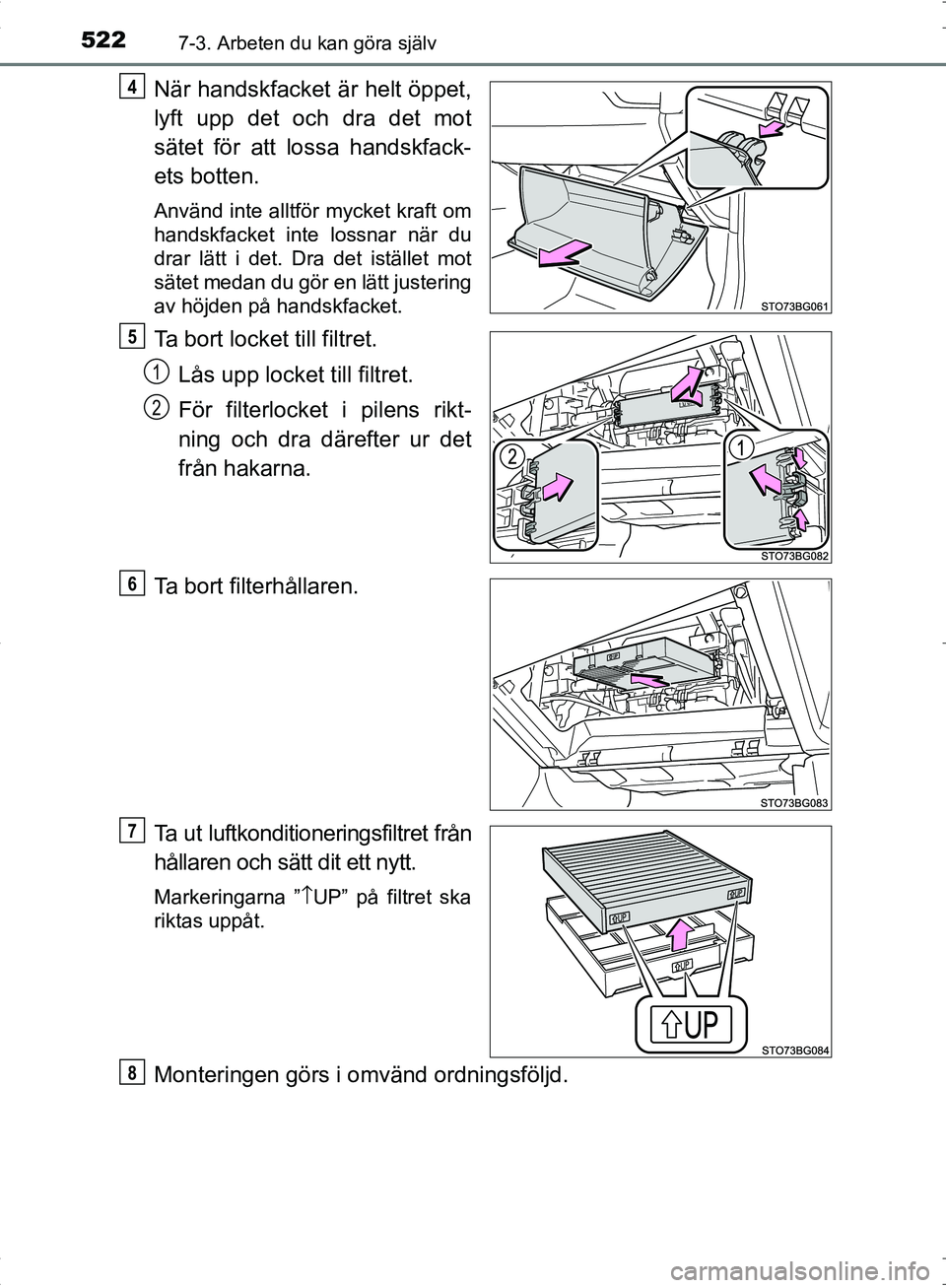

När handskfacket är helt öppet,
lyft upp det och dra det mot
sätet för att lossa handskfack-
ets botten.
Använd inte alltför mycket kraft om
handskfacket inte lossnar när du
drar lätt i det. Dra det istället mot
sätet medan du gör en lätt justering
av höjden på handskfacket.
Ta bort locket till filtret.Lås upp locket till filtret.
För filterlocket i pilens rikt-
ning och dra därefter ur det
från hakarna.
Ta bort filterhållaren.
Ta ut luftkonditioneringsfiltret från
hållaren och sätt dit ett nytt.
Markeringarna ” \bUP” på filtret ska
riktas uppåt.
Monteringen görs i omvänd ordningsföljd.
4
5
1
2
6
7
8
OM10538SE.book Page 522 Thursday, November 24, 2016 6:41 PM

5237-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel
■Kontrollintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. \
Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tung trafik. (Beträffande serviceintervall, se ”Service & Garanti” i bilhand-
lingarna för din Toyota.)
■ Om luftströmmen från ventilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
OBSERVERA
■När du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.
■ När handskfacket ska tas bort
Följ alltid angiven metod för att ta loss handskfacket ( →S. 521). Om
handskfacket tas bort utan att den angivna metoden följs kan gångjärnet
skadas.
■ Undvika skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filterlocket
förs ut i pilens riktning för att lossa fatt-
ningen. Hakarna kan annars skadas.
OM10538SE.book Page 523 Thursday, November 24, 2016 6:41 PM

5247-3. Arbeten du kan göra själv
OM10538SE

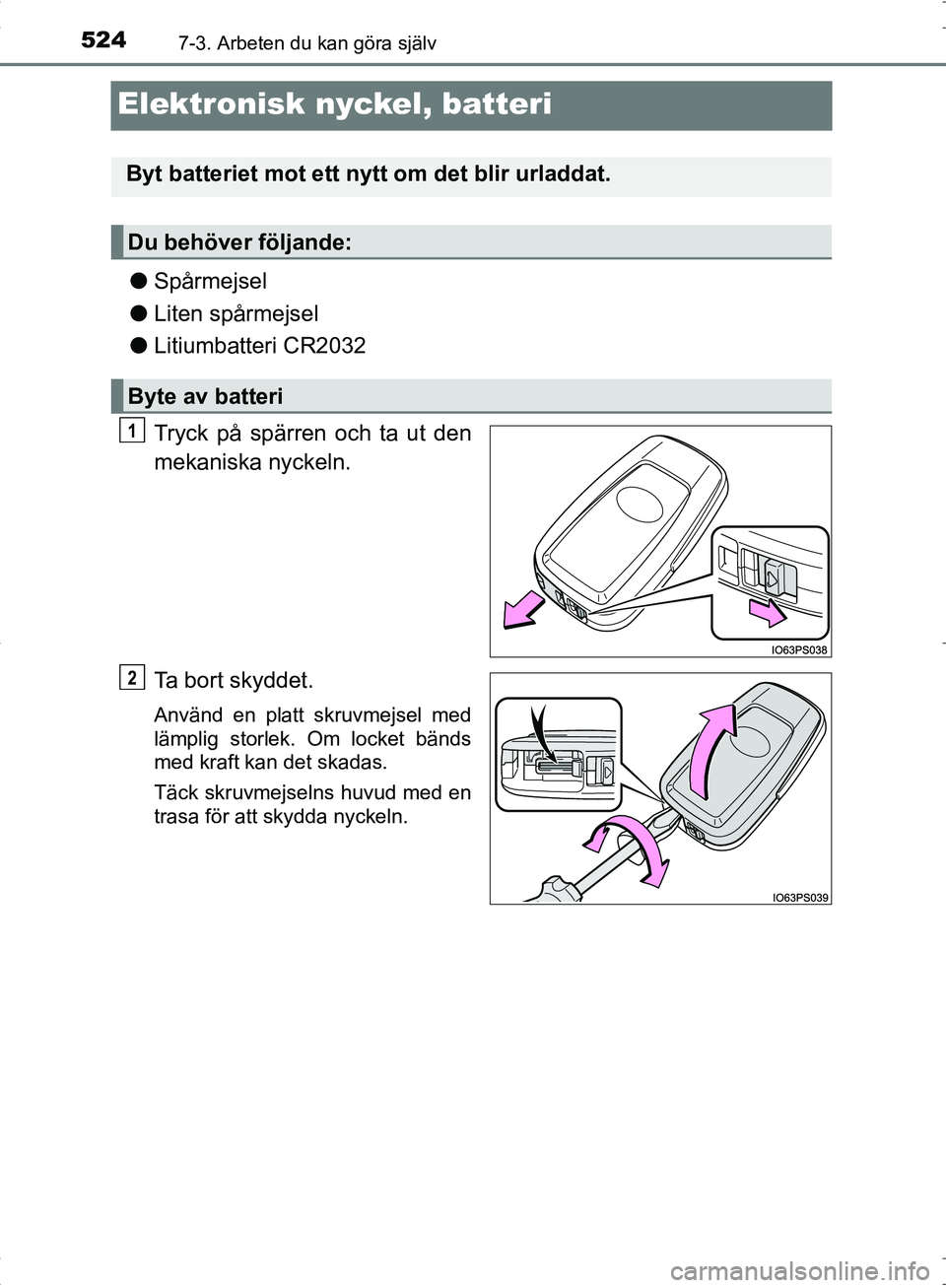

Elektronisk nyckel, batteri
●Spårmejsel
● Liten spårmejsel
● Litiumbatteri CR2032
Tryck på spärren och ta ut den
mekaniska nyckeln.
Ta bort skyddet.
Använd en platt skruvmejsel med
lämplig storlek. Om locket bänds
med kraft kan det skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
1
2
OM10538SE.book Page 524 Thursday, November 24, 2016 6:41 PM

5257-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel
Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar
bort locket på grund av att modulen
med den elektroniska nyckeln är
fäst på det övre locket ska du ta
bort modulen till den elektroniska
nyckeln från locket så att batteriet
blir synligt, som bilden visar.
Använd en platt skruvmejsel med
lämplig storlek när du tar bort bat-
teriet.
Sätt in ett nytt batteri med den positiva ”+” polen uppåt.
Monteringen görs i omvänd ordningsföljd.
■Använd ett litiumbatteri av typ CR2032
●Batterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i butiker
som säljer elektrisk utrustning eller kameror.
● Använd endast samma eller likvärdigt batteri som tillverkaren rekommenderar.
● Följ gällande bestämmelser för deponering av använda batterier.
■ Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
●Det elektroniska lås- och startsystemet, startknappen och fjärrkontrollen
fungerar inte som de ska.
● Räckvidden minskas.
3
4
OM10538SE.book Page 525 Thursday, November 24, 2016 6:41 PM

5267-3. Arbeten du kan göra själv
OM10538SE

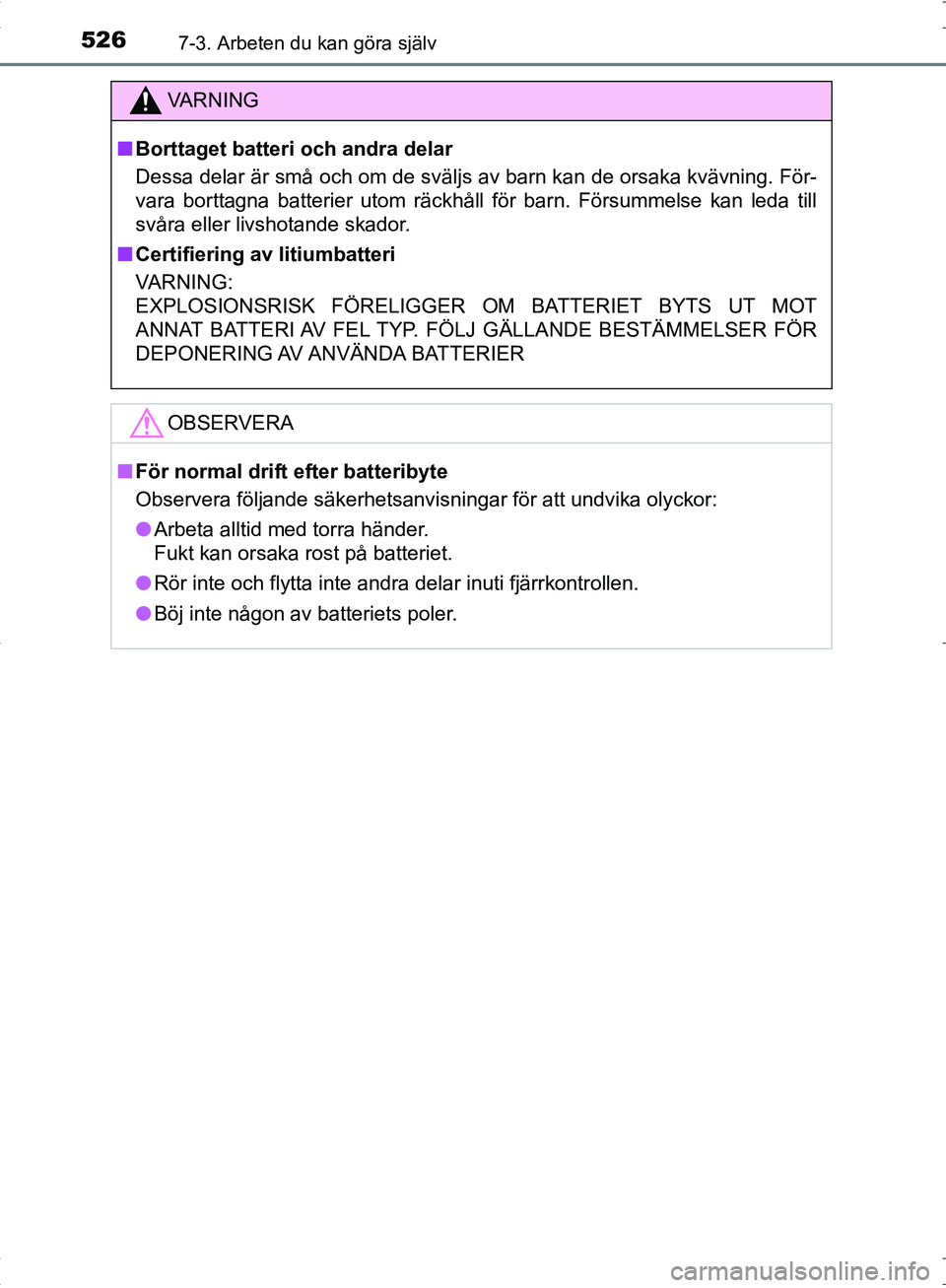

VA R N I N G
■Borttaget batteri och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Försummelse kan leda till
svåra eller livshotande skador.
■ Certifiering av litiumbatteri
VARNING:
EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER FÖR
DEPONERING AV ANVÄNDA BATTERIER
OBSERVERA
■För normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
● Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
● Rör inte och flytta inte andra delar inuti fjärrkontrollen.
● Böj inte någon av batteriets poler.
OM10538SE.book Page 526 Thursday, November 24, 2016 6:41 PM

5277-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

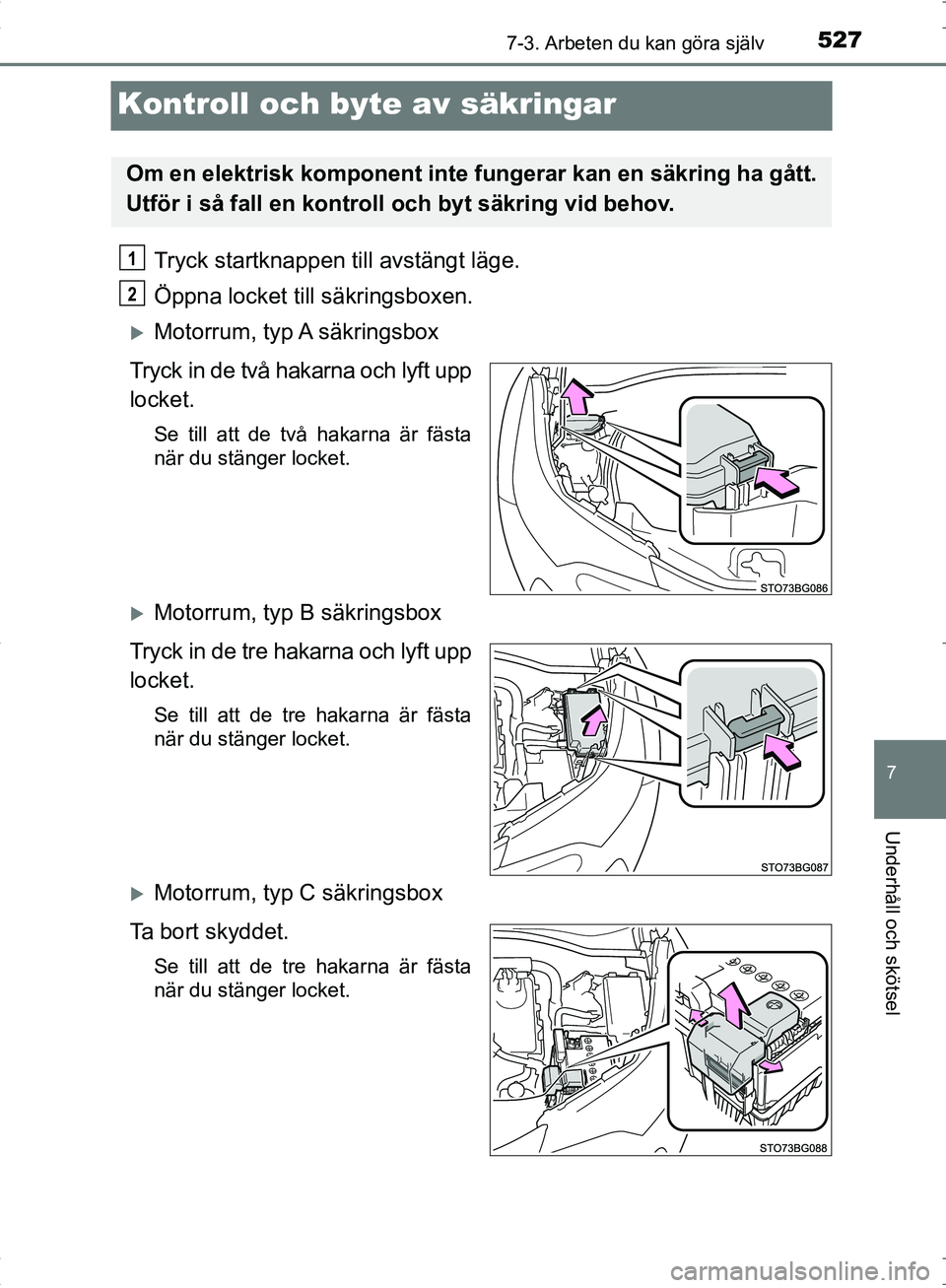

Kontroll och byte av säkringar
Tryck startknappen till avstängt läge.
Öppna locket till säkringsboxen.
Motorrum, typ A säkringsbox
Tryck in de två hakarna och lyft upp
locket.
Se till att de två hakarna är fästa
när du stänger locket.
Motorrum, typ B säkringsbox
Tryck in de tre hakarna och lyft upp
locket.
Se till att de tre hakarna är fästa
när du stänger locket.
Motorrum, typ C säkringsbox
Ta bort skyddet.
Se till att de tre hakarna är fästa
när du stänger locket.
Om en elektrisk komponent inte fungerar kan en säkring ha gått.
Utför i så fall en kontroll och byt säkring vid behov.
1
2
OM10538SE.book Page 527 Thursday, November 24, 2016 6:41 PM

5287-3. Arbeten du kan göra själv
OM10538SE
Instrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på haken
vid borttagning eller montering.
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkring av typ A kan tas
bort med hjälp av utdragningsverk-
tyget.
3
OM10538SE.book Page 528 Thursday, November 24, 2016 6:41 PM

5297-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

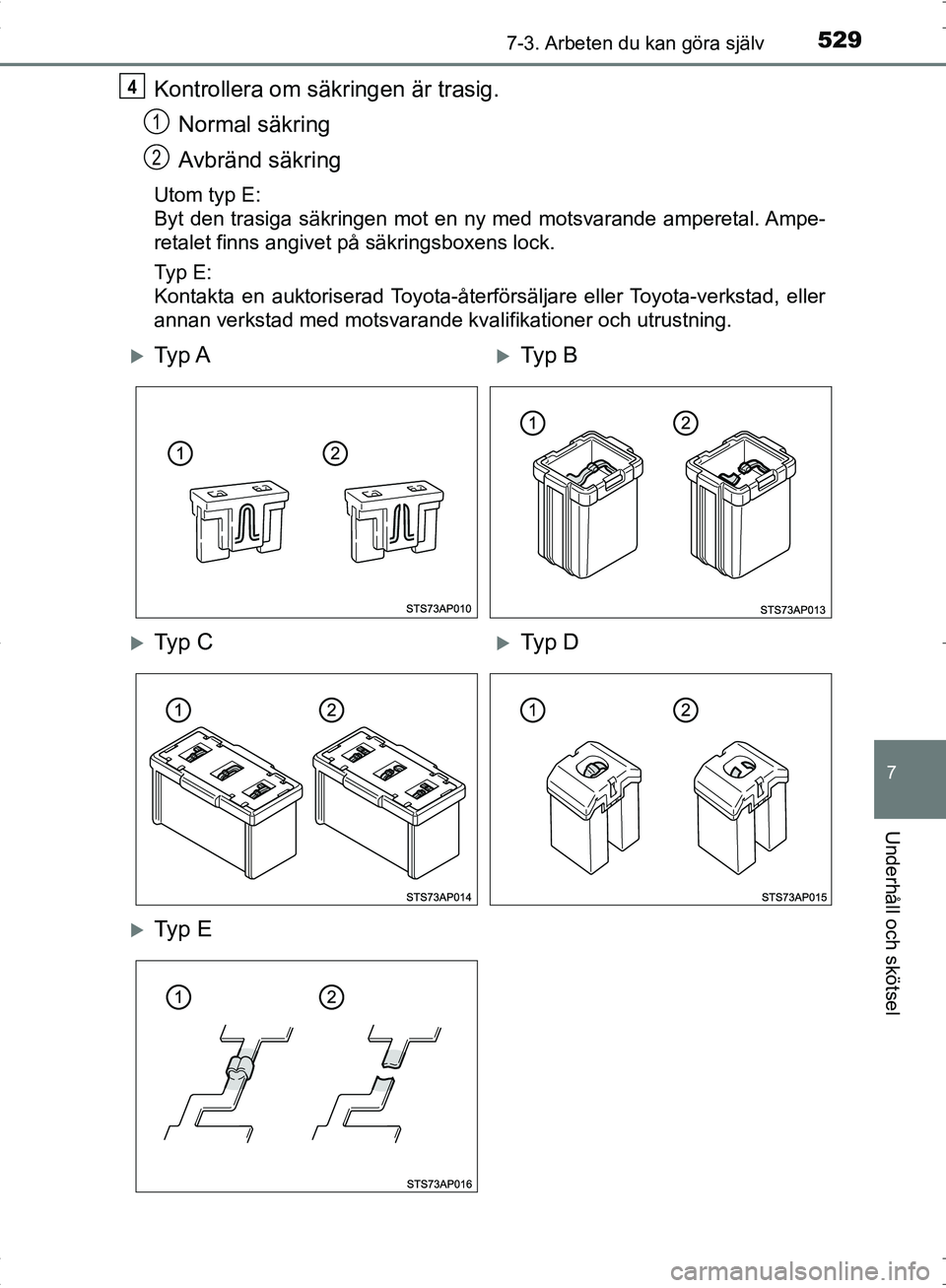

Kontrollera om säkringen är trasig.Normal säkring
Avbränd säkring
Utom typ E:
Byt den trasiga säkringen mot en ny med motsvarande amperetal. Ampe-
retalet finns angivet på säkringsboxens lock.
Ty p E :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E
OM10538SE.book Page 529 Thursday, November 24, 2016 6:41 PM

5307-3. Arbeten du kan göra själv
OM10538SE

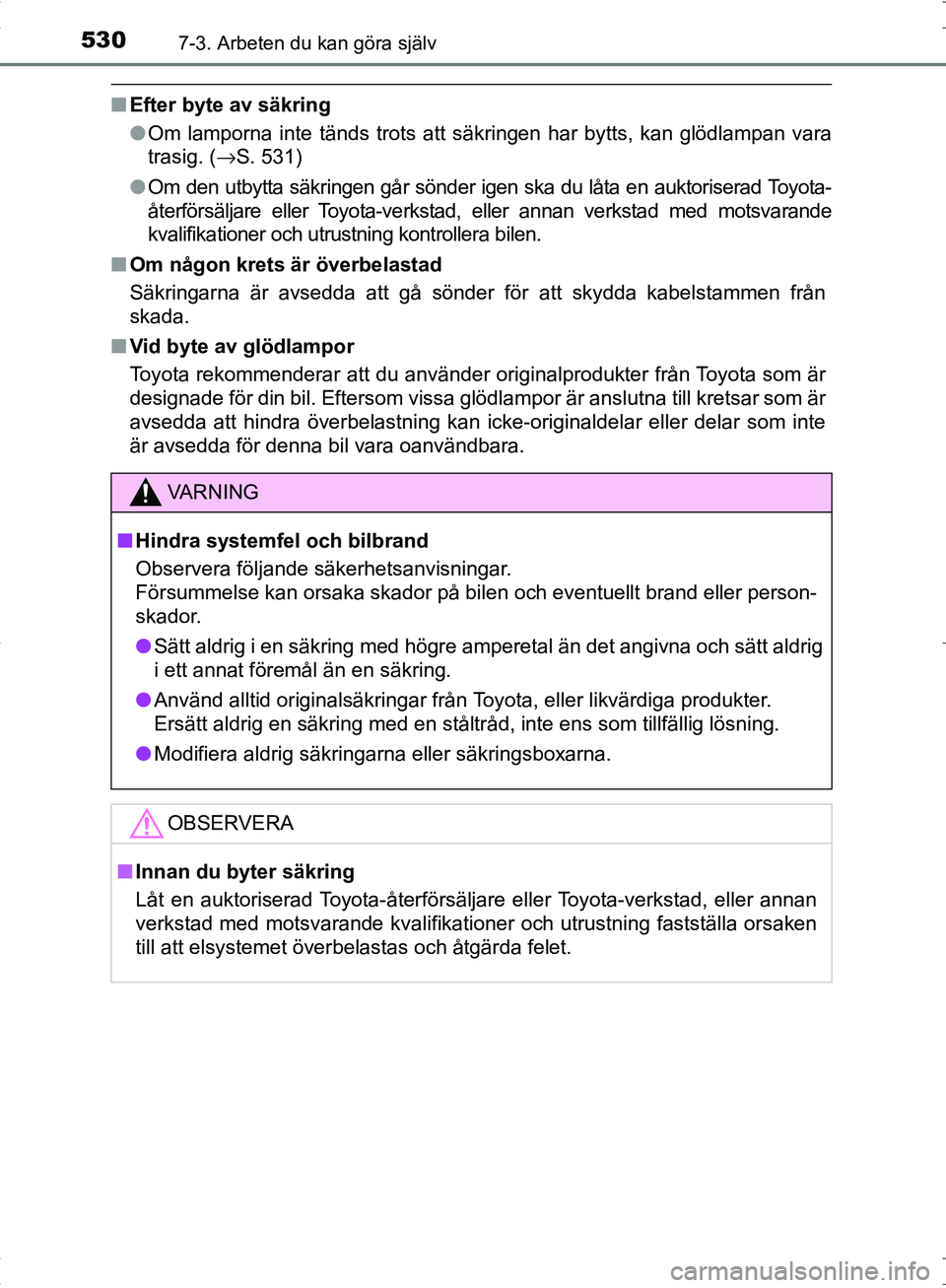

■Efter byte av säkring
●Om lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( →S. 531)
● Om den utbytta säkringen går sönder igen ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
■ Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
■ Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VA R N I N G
■ Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
● Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
● Använd alltid originalsäkringar från Toyota, eller likvärdiga produkter.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
● Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
■Innan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM10538SE.book Page 530 Thursday, November 24, 2016 6:41 PM
