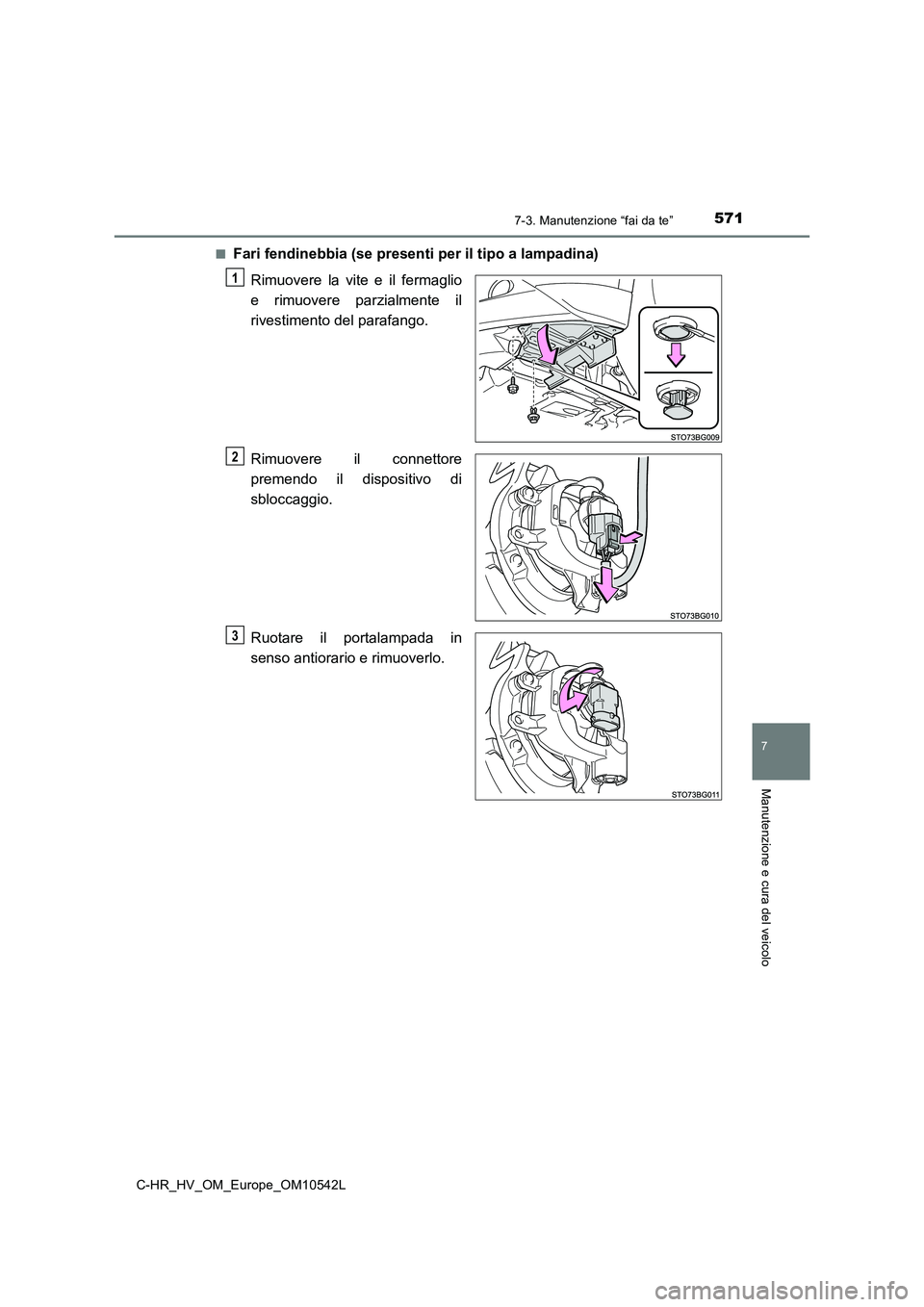

■Fari fendinebbia (se presenti per il tipo a lampadina)
Rimuovere la vite e il fermaglio
e rimuovere parzialmente il
rivestimento del parafango.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Ruotare il portalampada in
senso antiorario e rimuoverlo.
1
2
3

5727-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10542L

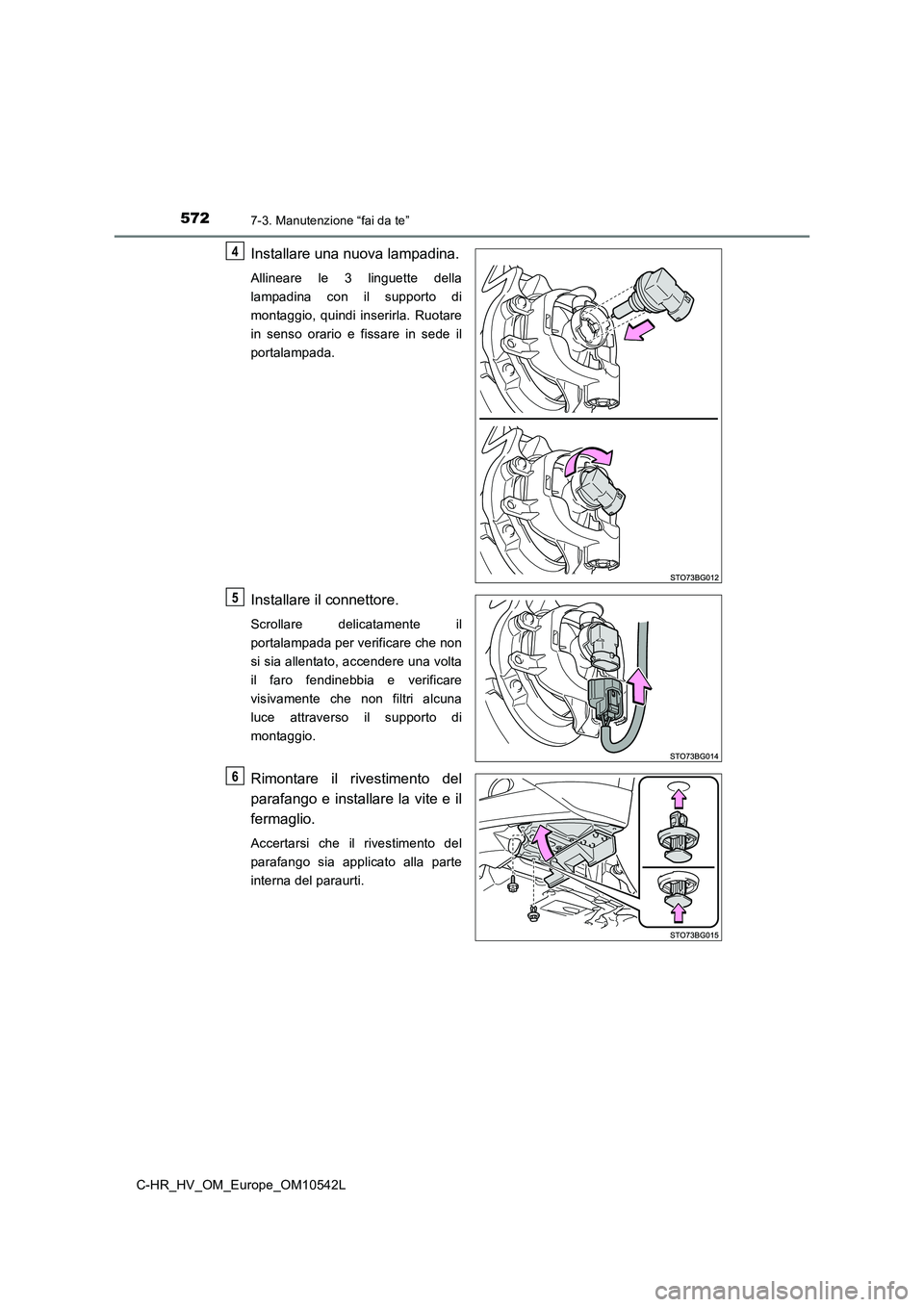

Installare una nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla. Ruotare
in senso orario e fissare in sede il
portalampada.
Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
il faro fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
Rimontare il rivestimento del
parafango e installare la vite e il
fermaglio.
Accertarsi che il rivestimento del
parafango sia applicato alla parte
interna del paraurti.
4
5
6

5737-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10542L
7
Manutenzione e cura del veicolo

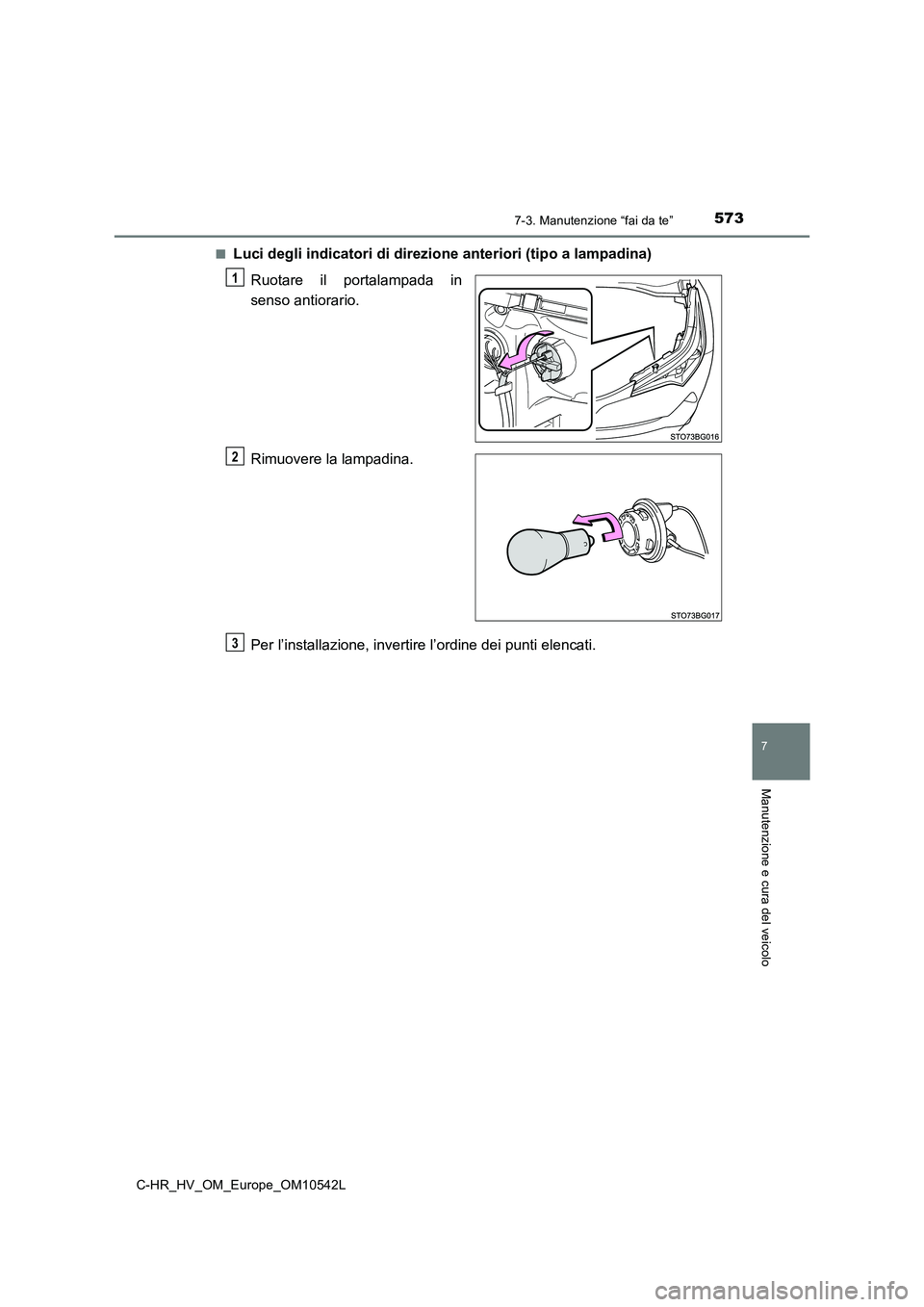

■Luci degli indicatori di direzione anteriori (tipo a lampadina)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

5747-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10542L

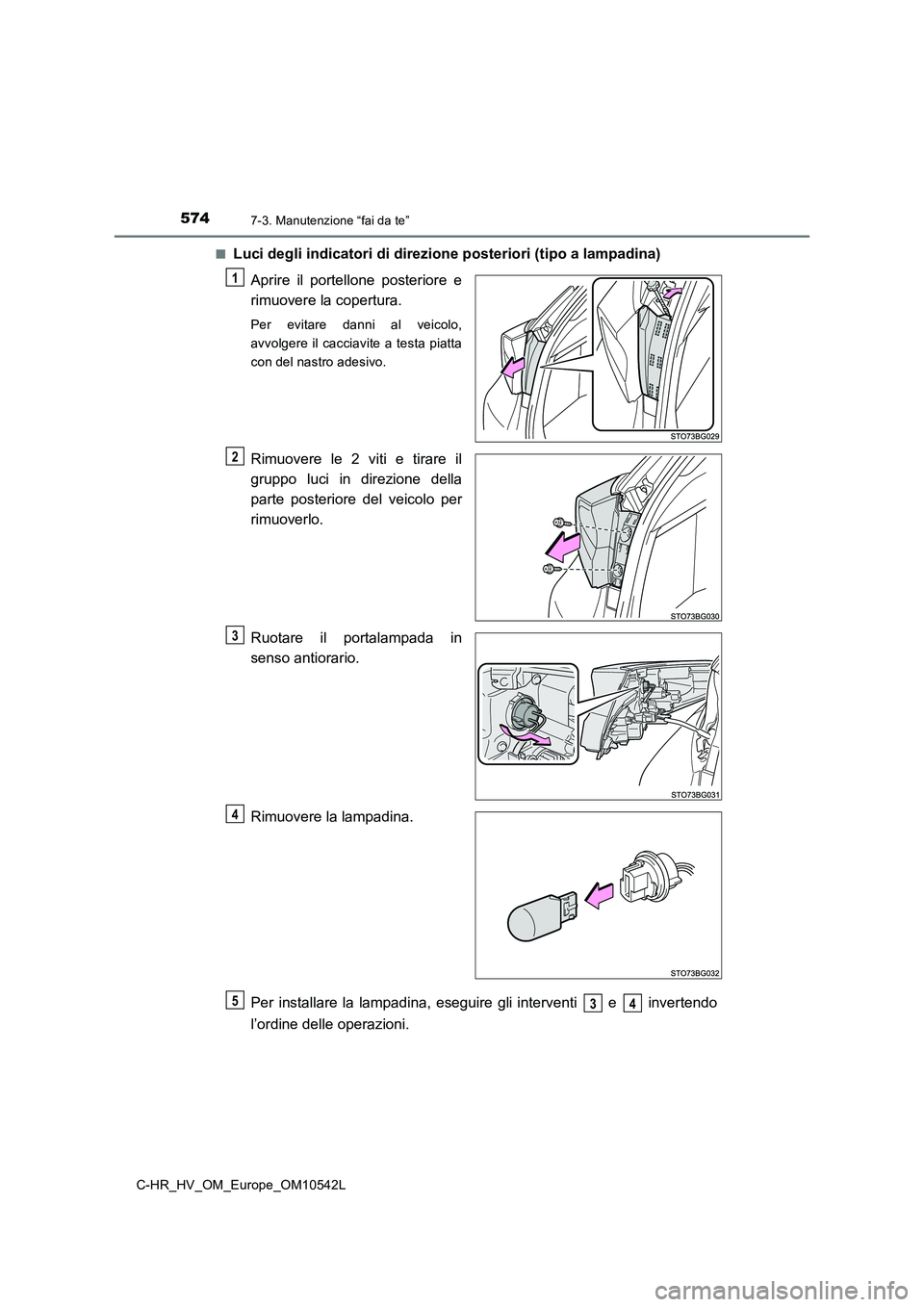

■Luci degli indicatori di direzione posteriori (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rimuovere le 2 viti e tirare il
gruppo luci in direzione della
parte posteriore del veicolo per
rimuoverlo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per installare la lampadina, eseguire gli interventi e invertendo
l’ordine delle operazioni.
1
2
3
4
534

5757-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10542L
7
Manutenzione e cura del veicolo

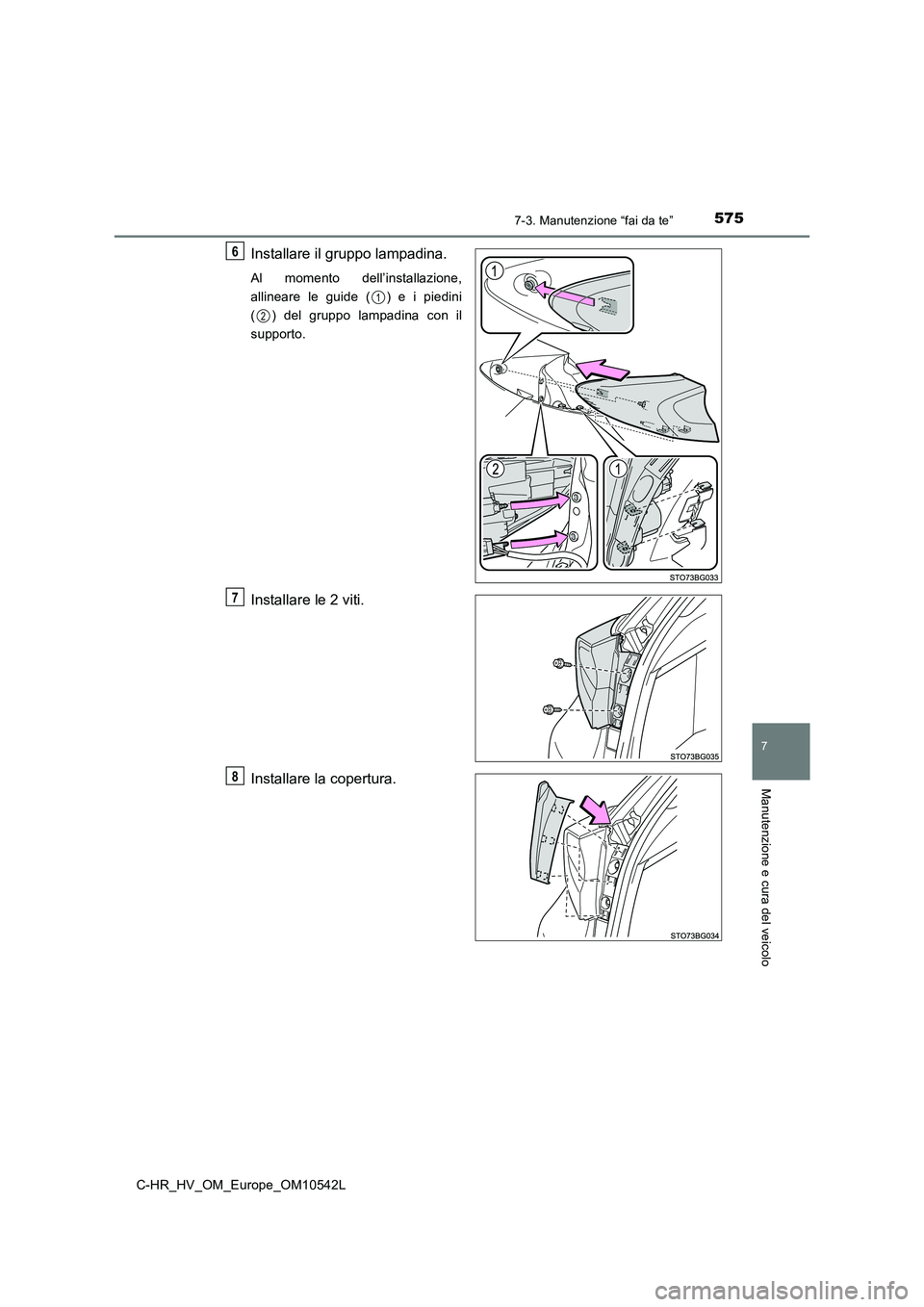

Installare il gruppo lampadina.
Al momento dell’installazione,
allineare le guide ( ) e i piedini
( ) del gruppo lampadina con il
supporto.
Installare le 2 viti.
Installare la copertura.
6
1
2
7
8

5767-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10542L

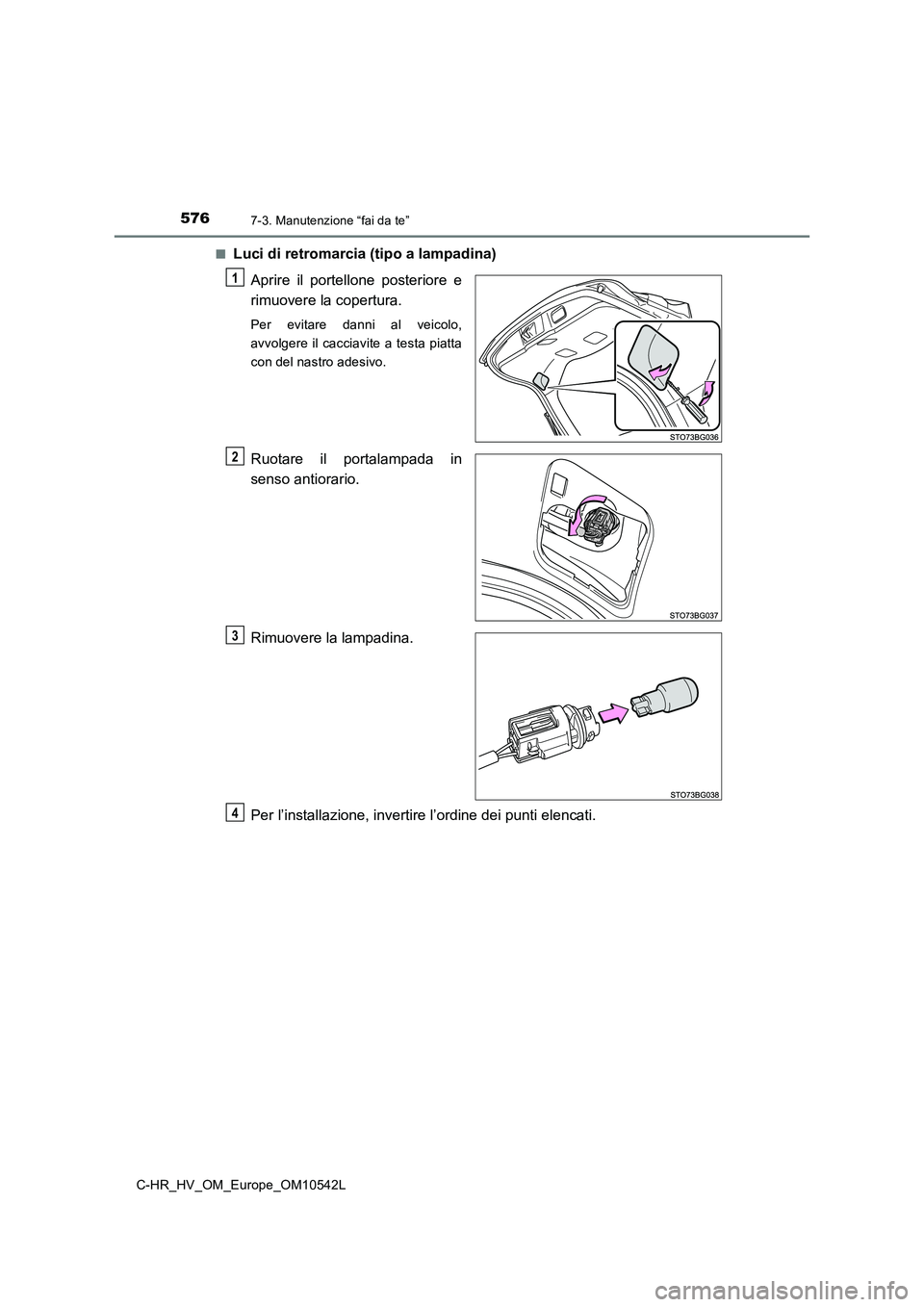

■Luci di retromarcia (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4

5777-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10542L
7
Manutenzione e cura del veicolo

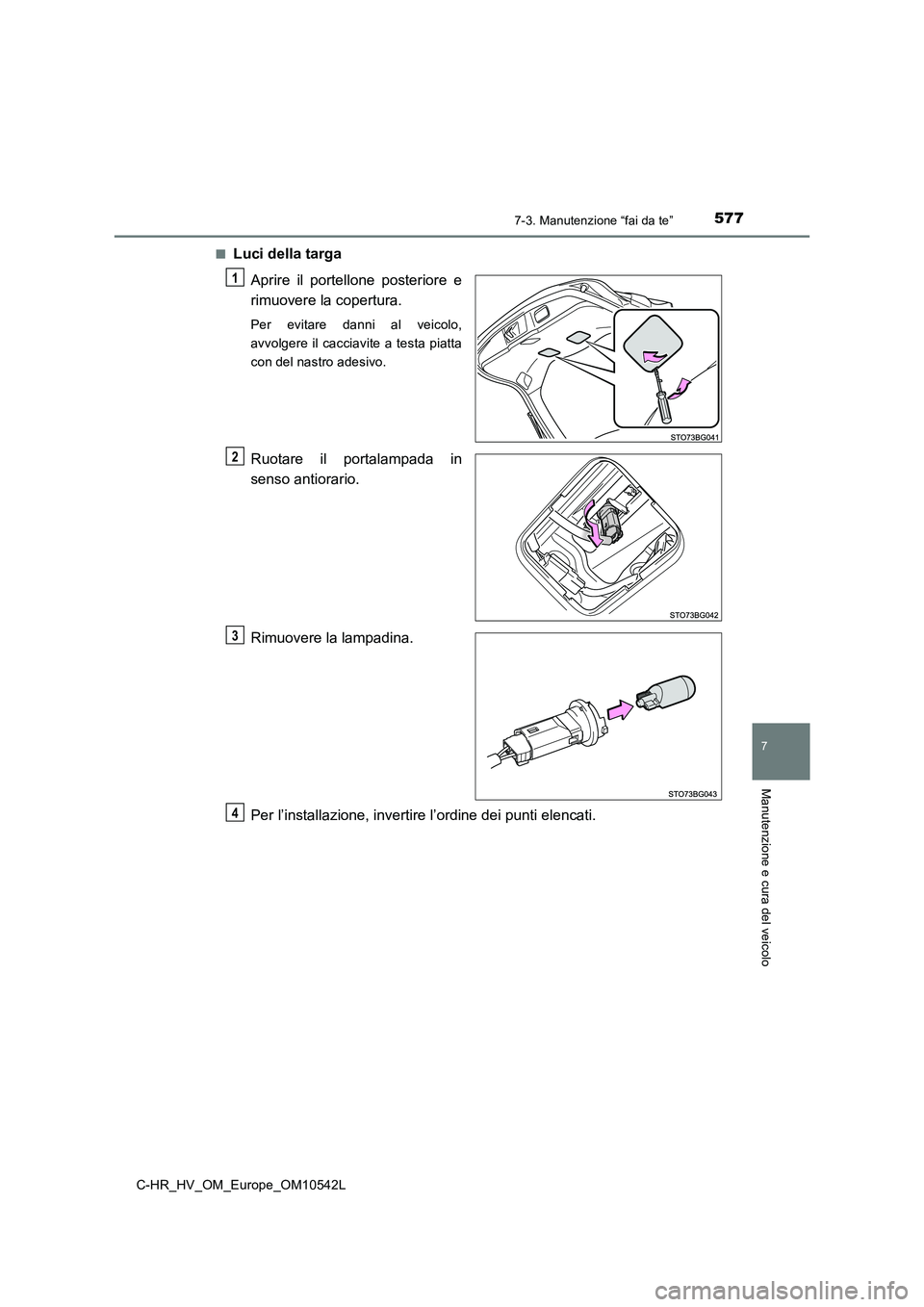

■Luci della targa
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4

5787-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10542L

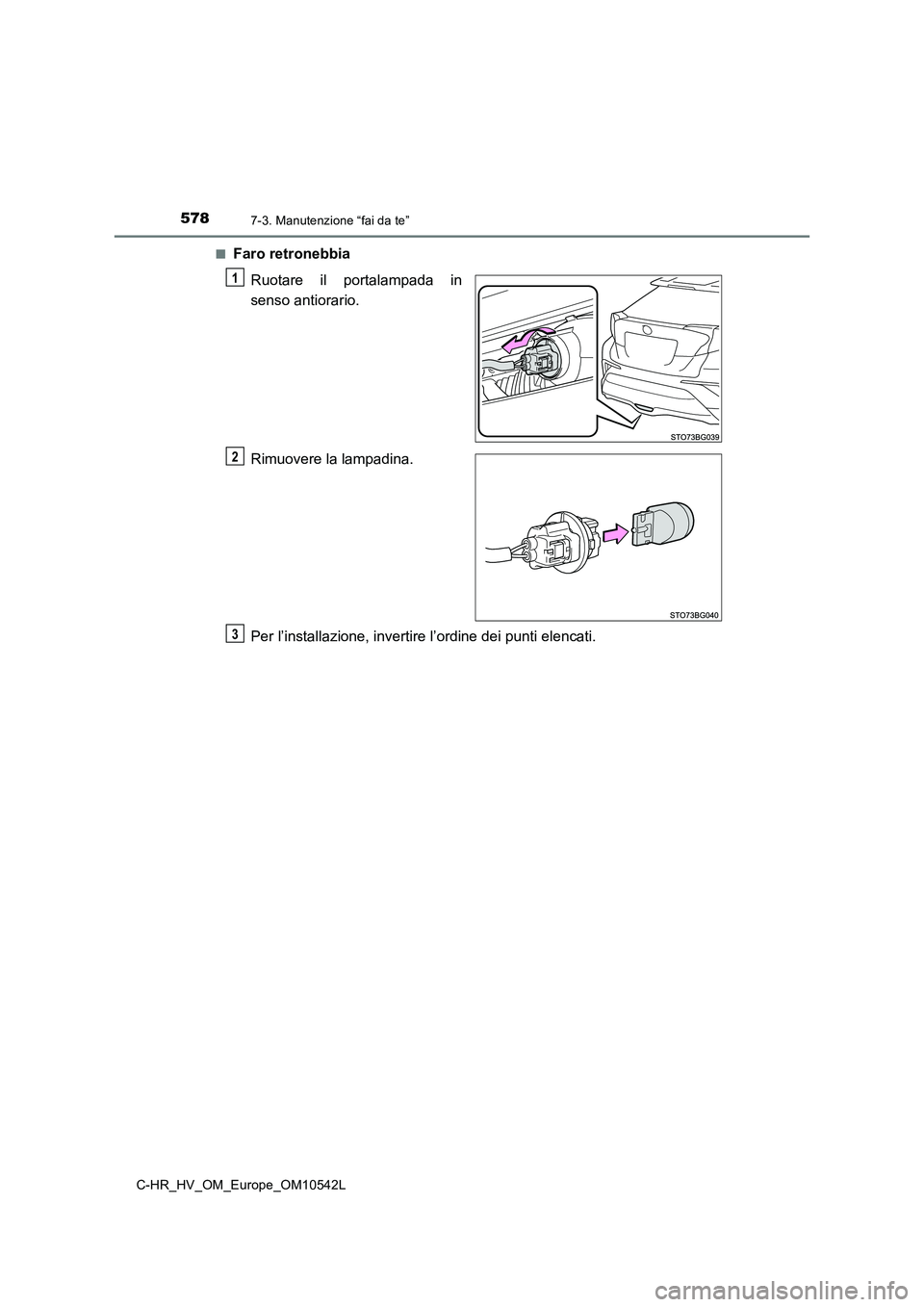

■Faro retronebbia
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

5797-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10542L
7
Manutenzione e cura del veicolo

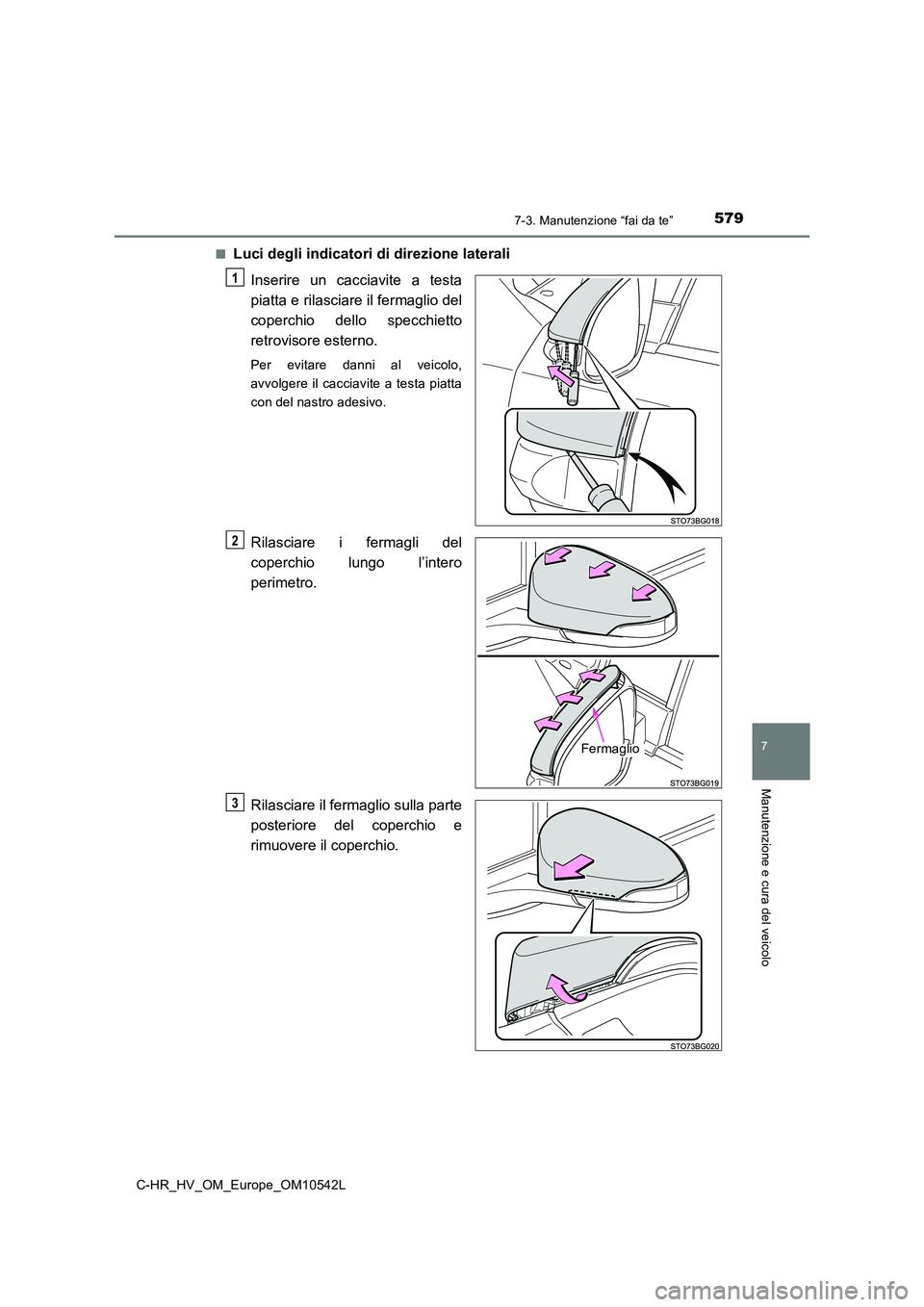

■Luci degli indicatori di direzione laterali
Inserire un cacciavite a testa
piatta e rilasciare il fermaglio del
coperchio dello specchietto
retrovisore esterno.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rilasciare i fermagli del
coperchio lungo l’intero
perimetro.
Rilasciare il fermaglio sulla parte
posteriore del coperchio e
rimuovere il coperchio.
1
Fermaglio
2
3

5807-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10542L

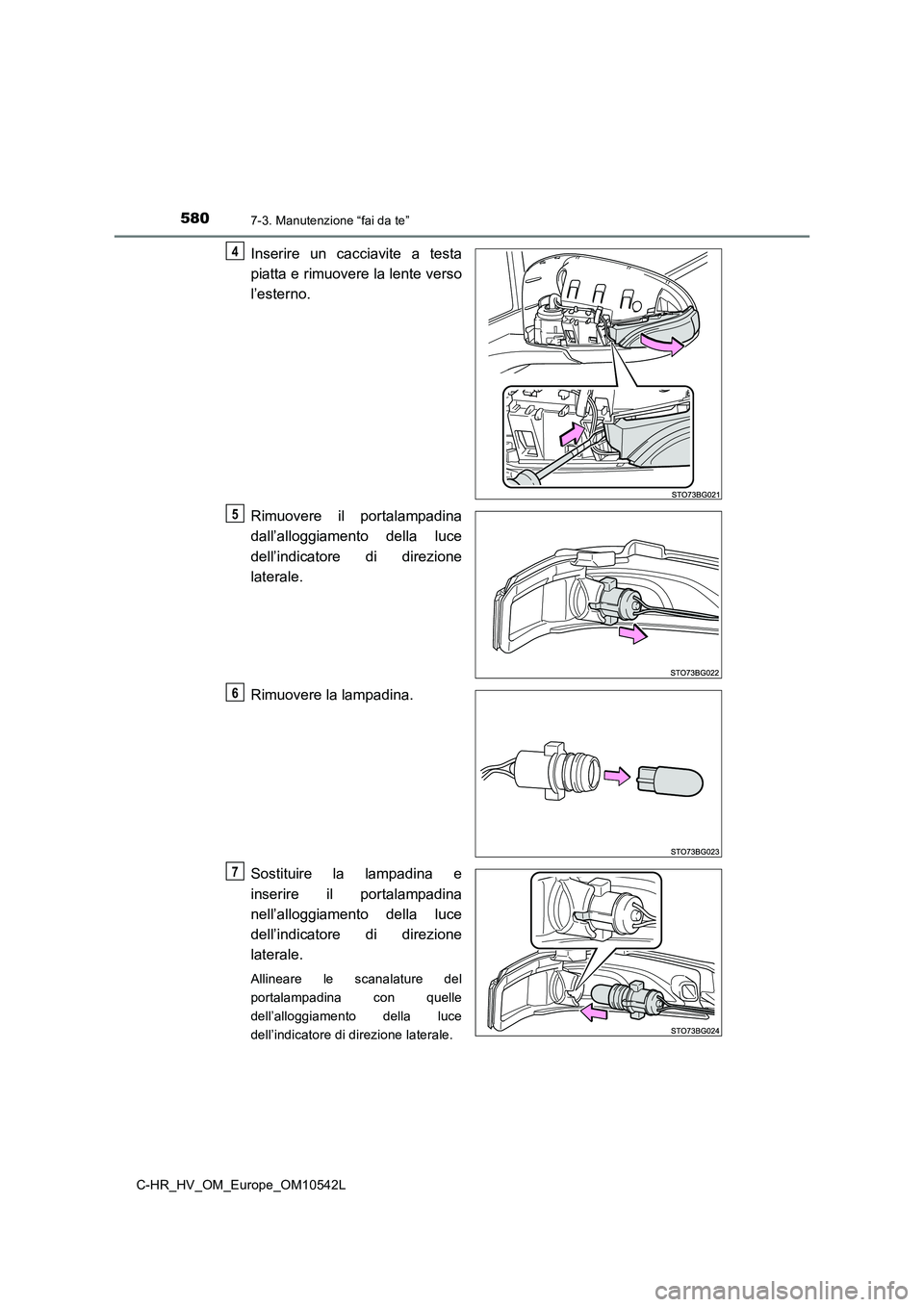

Inserire un cacciavite a testa
piatta e rimuovere la lente verso
l’esterno.
Rimuovere il portalampadina
dall’alloggiamento della luce
dell’indicatore di direzione
laterale.
Rimuovere la lampadina.
Sostituire la lampadina e
inserire il portalampadina
nell’alloggiamento della luce
dell’indicatore di direzione
laterale.
Allineare le scanalature del
portalampadina con quelle
dell’alloggiamento della luce
dell’indicatore di direzione laterale.
4
5
6
7
