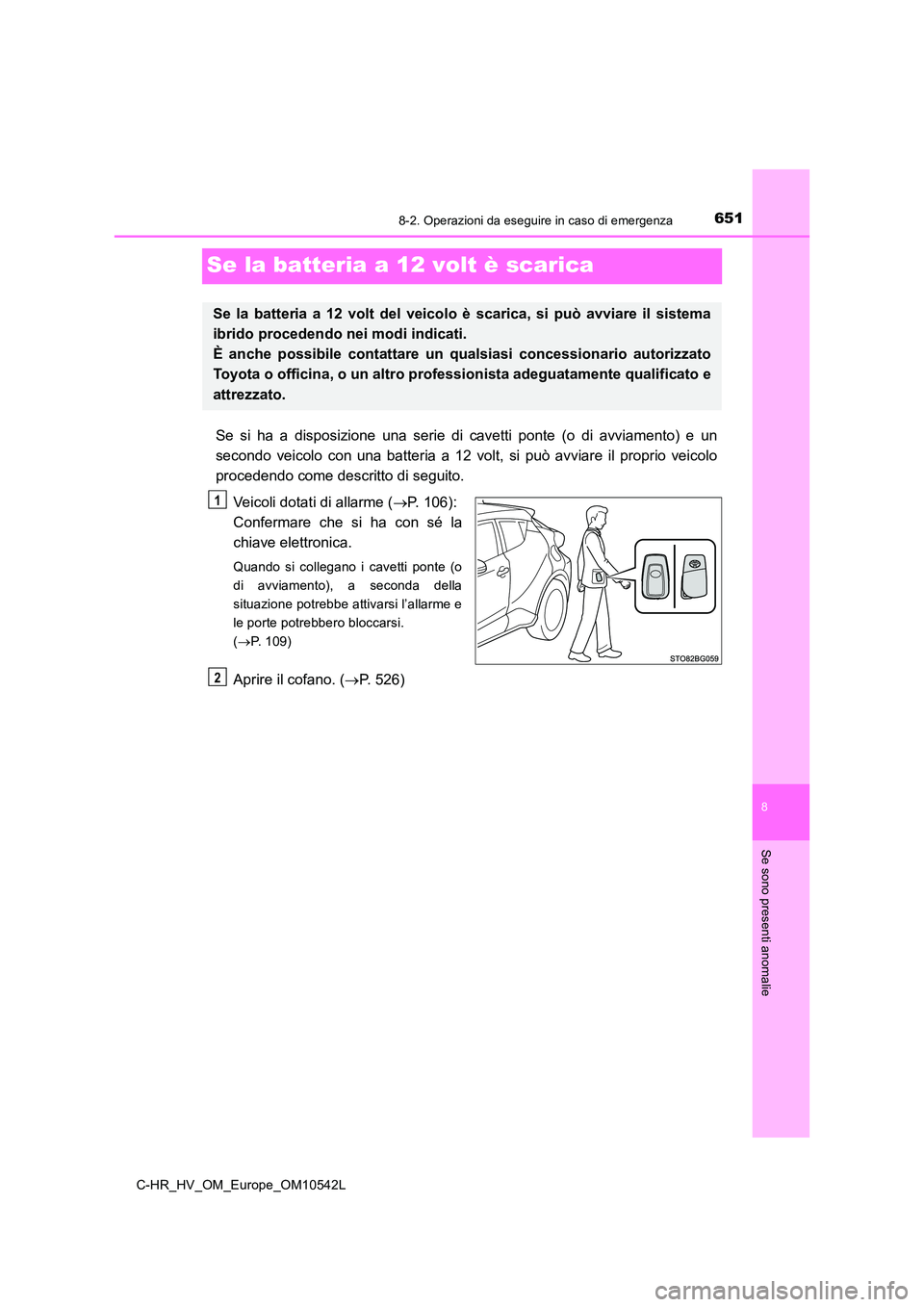

TOYOTA C_HR HYBRID 2016 Manuale duso (in Italian)

6518-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
8
Se sono presenti anomalie
Se la batteria a 12 volt è scarica
Se si ha a disposizione una serie di cavetti ponte (o di avviamento) e un
secondo veicolo con una batteria a 12 volt, si può avviare il proprio veicolo
procedendo come descritto di seguito.
Veicoli dotati di allarme ( P. 106):
Confermare che si ha con sé la
chiave elettronica.
Quando si collegano i cavetti ponte (o
di avviamento), a seconda della
situazione potrebbe attivarsi l’allarme e
le porte potrebbero bloccarsi.
( P. 109)
Aprire il cofano. (P. 526)
Se la batteria a 12 volt del veicolo è scarica, si può avviare il sistema
ibrido procedendo nei modi indicati.
È anche possibile contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professi onista adeguatamente qualificato e
attrezzato.
1
2

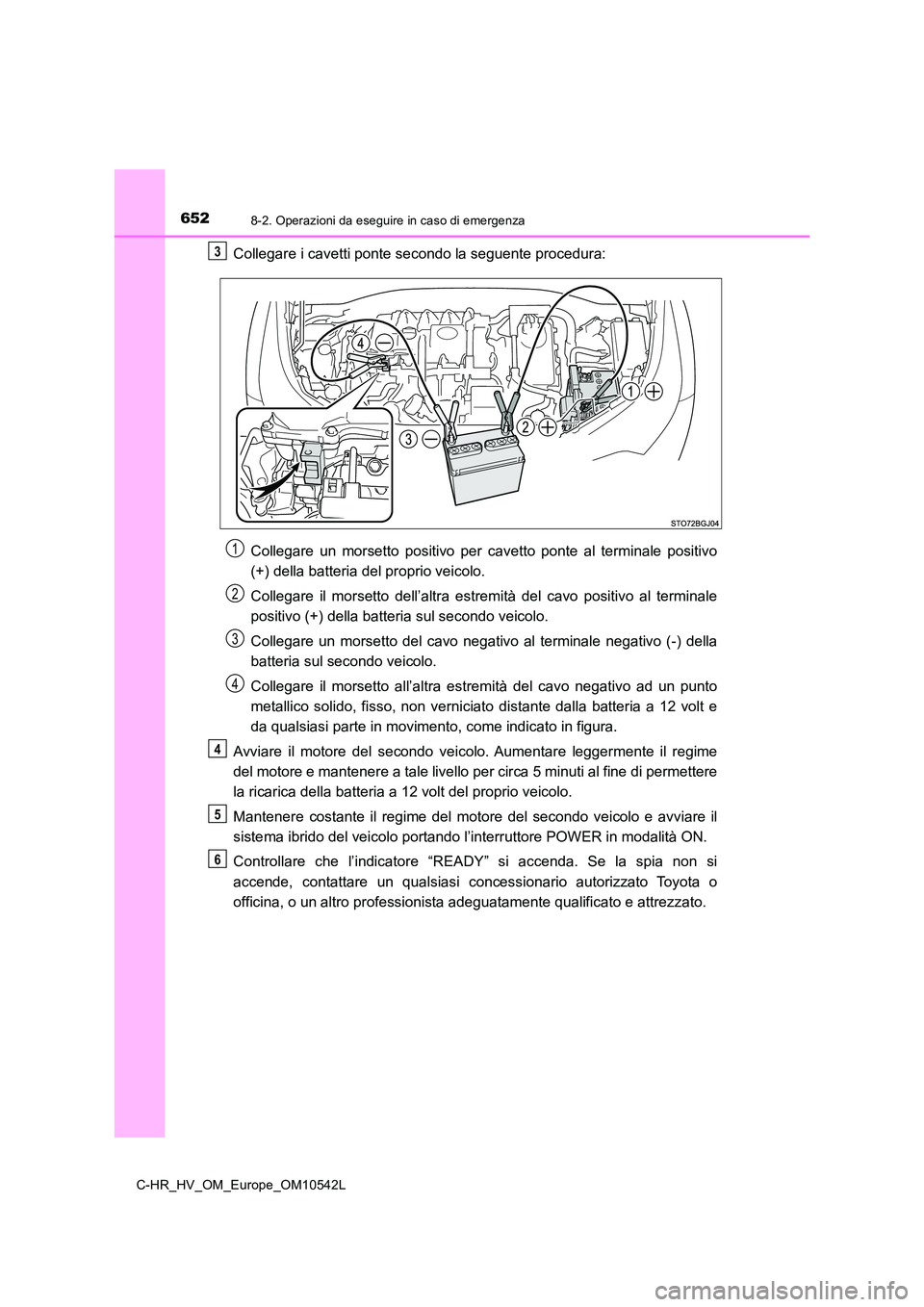

6528-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
Collegare i cavetti ponte secondo la seguente procedura:
Collegare un morsetto positivo per cavetto ponte al terminale positivo
(+) della batteria del proprio veicolo.
Collegare il morsetto dell’altra estremità del cavo positivo al terminale
positivo (+) della batteria sul secondo veicolo.
Collegare un morsetto del cavo negativo al terminale negativo (-) della
batteria sul secondo veicolo.
Collegare il morsetto all’altra estremità del cavo negativo ad un punto
metallico solido, fisso, non verniciato distante dalla batteria a 12 volt e
da qualsiasi parte in movimento, come indicato in figura.
Avviare il motore del secondo veicolo. Aumentare leggermente il regime
del motore e mantenere a tale livello per circa 5 minuti al fine di permettere
la ricarica della batteria a 12 volt del proprio veicolo.
Mantenere costante il regime del motore del secondo veicolo e avviare il
sistema ibrido del veicolo portando l’interruttore POWER in modalità ON.
Controllare che l’indicatore “READY” si accenda. Se la spia non si
accende, contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
3
1
2
3
4
4
5
6

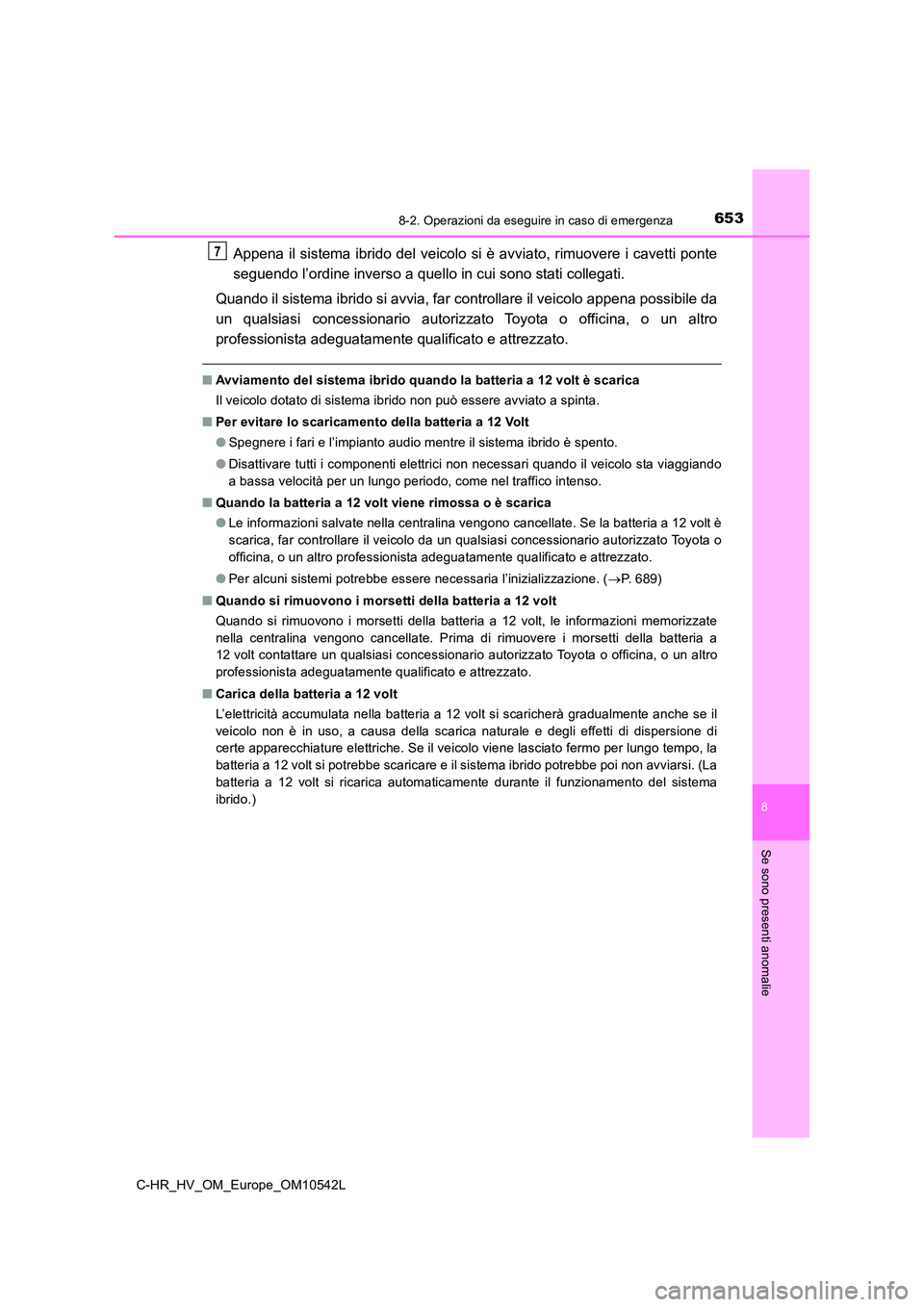

6538-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
8
Se sono presenti anomalie
Appena il sistema ibrido del veicolo si è avviato, rimuovere i cavetti ponte
seguendo l’ordine inverso a quello in cui sono stati collegati.
Quando il sistema ibrido si avvia, far controllare il veicolo appena possibile da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Avviamento del sistema ibrido quando la batteria a 12 volt è scarica
Il veicolo dotato di sistema ibrido non può essere avviato a spinta.
■ Per evitare lo scaricamento della batteria a 12 Volt
● Spegnere i fari e l’impianto audio mentre il sistema ibrido è spento.
● Disattivare tutti i componenti elettrici non necessari quando il veicolo sta viaggiando
a bassa velocità per un lungo periodo, come nel traffico intenso.
■ Quando la batteria a 12 volt viene rimossa o è scarica
● Le informazioni salvate nella centralina vengono cancellate. Se la batteria a 12 volt è
scarica, far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Per alcuni sistemi potrebbe essere necessaria l’inizializzazione. (P. 689)
■ Quando si rimuovono i morsetti della batteria a 12 volt
Quando si rimuovono i morsetti della batteria a 12 volt, le informazioni memorizzate
nella centralina vengono cancellate. Prima di rimuovere i morsetti della batteria a
12 volt contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Carica della batteria a 12 volt
L’elettricità accumulata nella batteria a 12 volt si scaricherà gradualmente anche se il
veicolo non è in uso, a causa della scarica naturale e degli effetti di dispersione di
certe apparecchiature elettriche. Se il veicolo viene lasciato fermo per lungo tempo, la
batteria a 12 volt si potrebbe scaricare e il sistema ibrido potrebbe poi non avviarsi. (La
batteria a 12 volt si ricarica automaticamente durante il funzionamento del sistema
ibrido.)
7

6548-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
■ Quando si ricarica o si sostituisce la batteria a 12 volt
● In alcuni casi, potrebbe non essere possibile sbloccare le porte mediante il sistema
di entrata e avviamento intelligente quando la batteria a 12 volt è scarica. Utilizzare il
radiocomando a distanza o la chiave meccanica per bloccare o sbloccare le porte.
● Il sistema ibrido potrebbe non attivarsi al primo tentativo dopo aver ricaricato la
batteria a 12 volt, tuttavia a partire dal secondo tentativo esso si avvierà
normalmente. Ciò non indica un malfunzionamento.
● La modalità dell’interruttore POWER viene memorizzata dal veicolo. Quando la
batteria a 12 volt viene ricollegata, il sistema ritornerà nella modalità in cui era prima
che la batteria a 12 volt si scaricasse. Spegnere l’interruttore POWER prima di
scollegare la batteria a 12 volt.
Se non si è sicuri di qual era la modalità dell’interruttore POWER prima che la
batteria a 12 volt si scaricasse, prestare particolare attenzione quando si ricollega la
batteria.
■ Quando si sostituisce la batteria a 12 volt
● Utilizzare una batteria a 12 volt conforme alle normative europee.
● Utilizzare una batteria a 12 volt dotata di alloggiamento con le stesse dimensioni di
quella installata precedentemente e una capacità oraria pari a 20 ore (20 HR) o più.
• Se le dimensioni sono diverse, la batteria a 12 volt non potrà essere
adeguatamente messa in sicurezza.
• Se la capacità oraria di 20 ore è ridotta, anche se il veicolo non viene utilizzato per
un breve periodo, la batteria a 12 volt può scaricarsi e il sistema ibrido può non
essere in grado di avviarsi.
● Per informazioni dettagliate, rivolgersi a un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

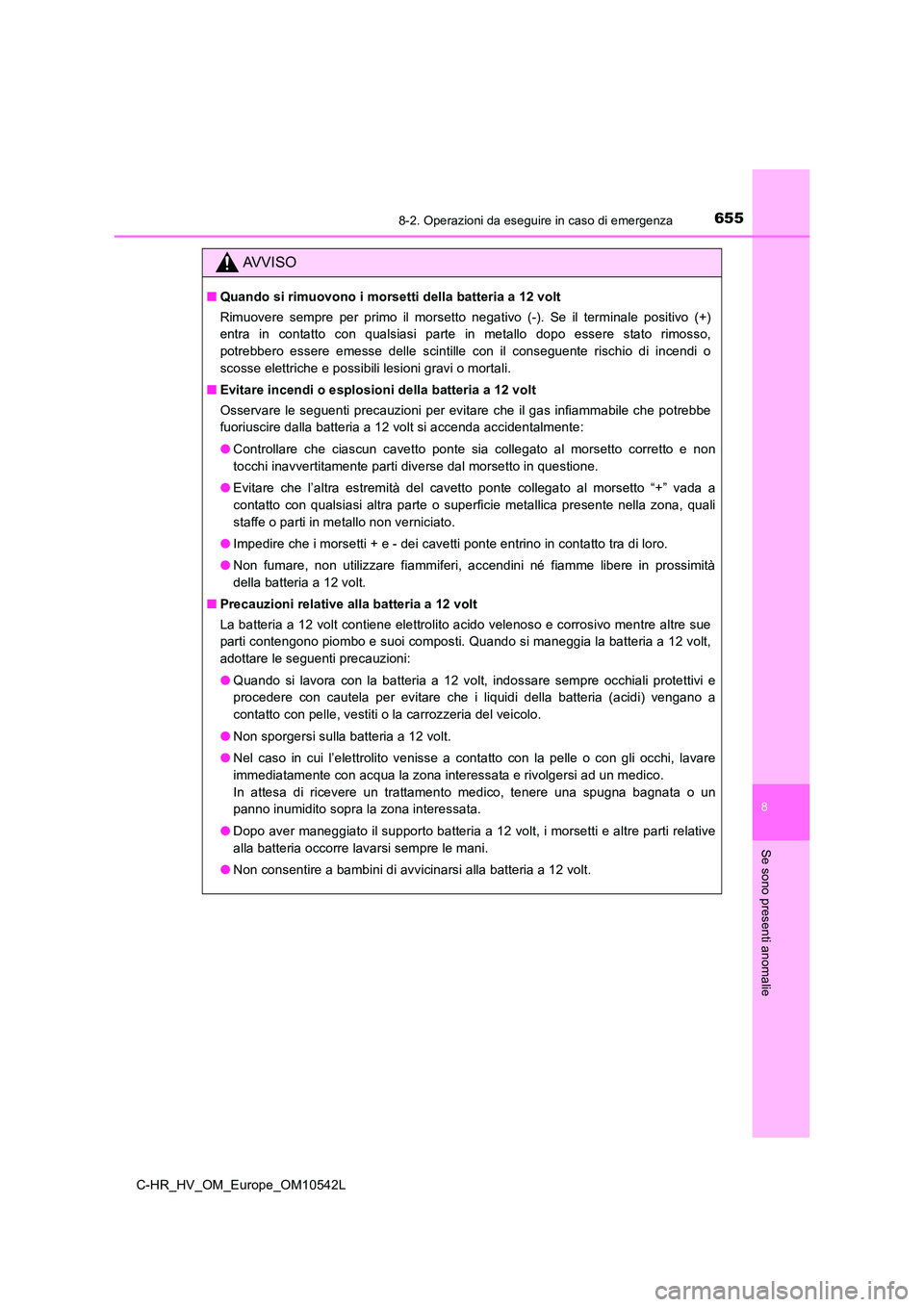

6558-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
8
Se sono presenti anomalie
AVVISO
■Quando si rimuovono i morsetti della batteria a 12 volt
Rimuovere sempre per primo il morsetto negativo (-). Se il terminale positivo (+)
entra in contatto con qualsiasi parte in metallo dopo essere stato rimosso,
potrebbero essere emesse delle scintille con il conseguente rischio di incendi o
scosse elettriche e possibili lesioni gravi o mortali.
■ Evitare incendi o esplosioni della batteria a 12 volt
Osservare le seguenti precauzioni per evitare che il gas infiammabile che potrebbe
fuoriuscire dalla batteria a 12 volt si accenda accidentalmente:
● Controllare che ciascun cavetto ponte sia collegato al morsetto corretto e non
tocchi inavvertitamente parti diverse dal morsetto in questione.
● Evitare che l’altra estremità del cavetto ponte collegato al morsetto “+” vada a
contatto con qualsiasi altra parte o superficie metallica presente nella zona, quali
staffe o parti in metallo non verniciato.
● Impedire che i morsetti + e - dei cavetti ponte entrino in contatto tra di loro.
● Non fumare, non utilizzare fiammiferi, accendini né fiamme libere in prossimità
della batteria a 12 volt.
■ Precauzioni relative alla batteria a 12 volt
La batteria a 12 volt contiene elettrolito acido velenoso e corrosivo mentre altre sue
parti contengono piombo e suoi composti. Quando si maneggia la batteria a 12 volt,
adottare le seguenti precauzioni:
● Quando si lavora con la batteria a 12 volt, indossare sempre occhiali protettivi e
procedere con cautela per evitare che i liquidi della batteria (acidi) vengano a
contatto con pelle, vestiti o la carrozzeria del veicolo.
● Non sporgersi sulla batteria a 12 volt.
● Nel caso in cui l’elettrolito venisse a contatto con la pelle o con gli occhi, lavare
immediatamente con acqua la zona interessata e rivolgersi ad un medico.
In attesa di ricevere un trattamento medico, tenere una spugna bagnata o un
panno inumidito sopra la zona interessata.
● Dopo aver maneggiato il supporto batteria a 12 volt, i morsetti e altre parti relative
alla batteria occorre lavarsi sempre le mani.
● Non consentire a bambini di avvicinarsi alla batteria a 12 volt.

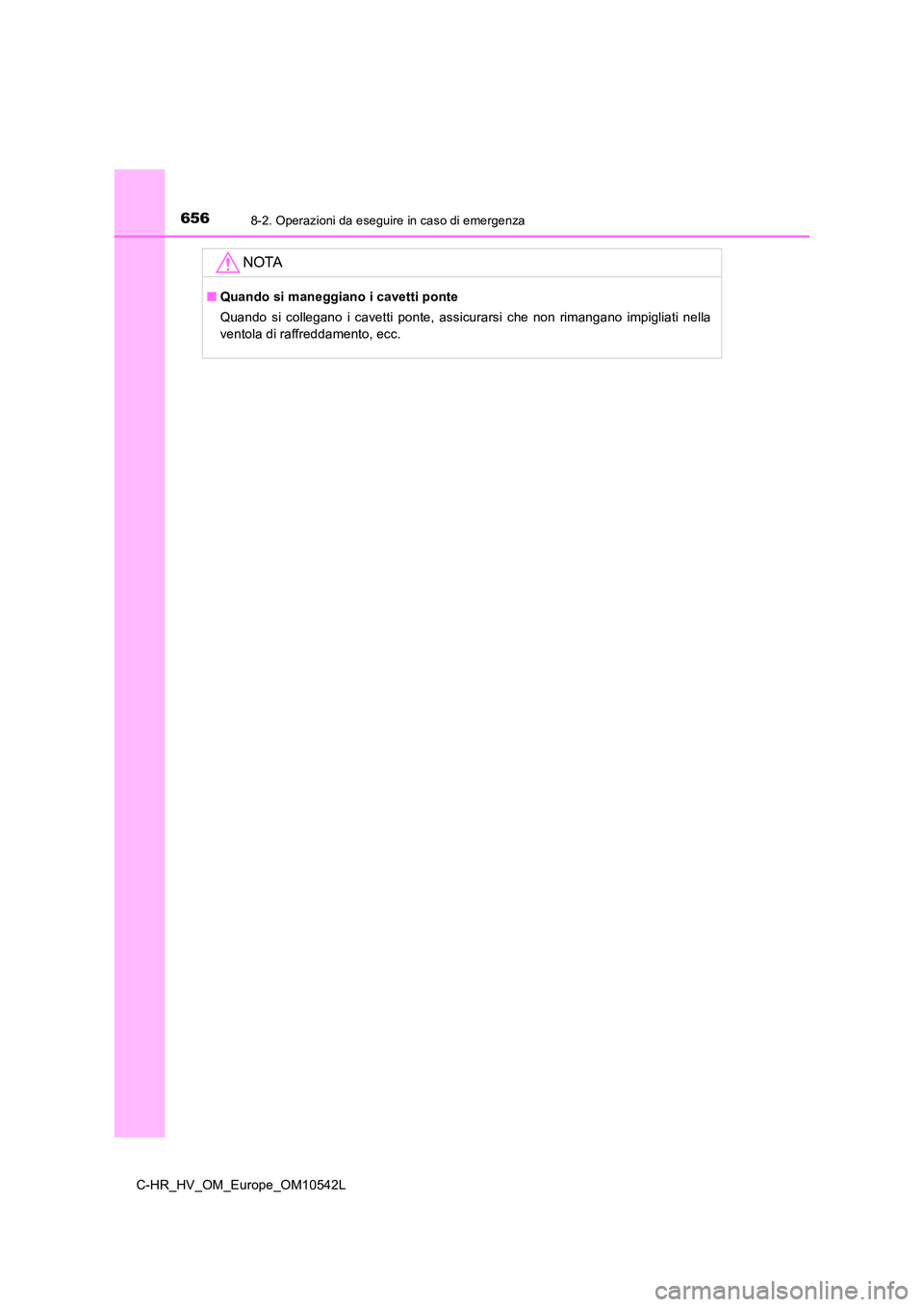

6568-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
NOTA
■Quando si maneggiano i cavetti ponte
Quando si collegano i cavetti ponte, assicurarsi che non rimangano impigliati nella
ventola di raffreddamento, ecc.

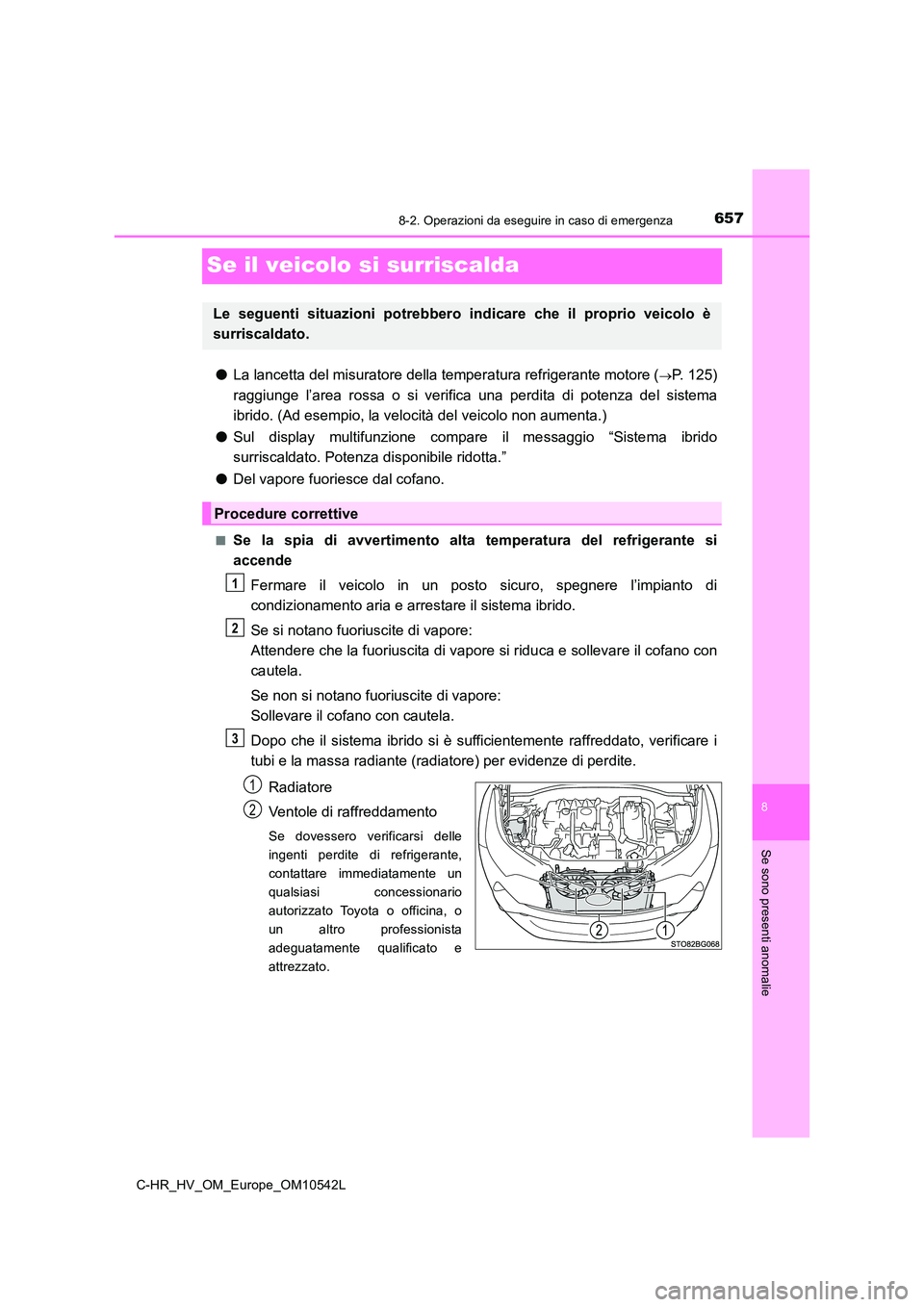

6578-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
8
Se sono presenti anomalie
Se il veicolo si surriscalda
●La lancetta del misuratore della temperatura refrigerante motore (P. 125)
raggiunge l’area rossa o si verifica una perdita di potenza del sistema
ibrido. (Ad esempio, la velocità del veicolo non aumenta.)
● Sul display multifunzione compare il messaggio “Sistema ibrido
surriscaldato. Potenza disponibile ridotta.”
● Del vapore fuoriesce dal cofano.
■Se la spia di avvertimento alta temperatura del refrigerante si
accende
Fermare il veicolo in un posto sicuro, spegnere l’impianto di
condizionamento aria e arrestare il sistema ibrido.
Se si notano fuoriuscite di vapore:
Attendere che la fuoriuscita di vapore si riduca e sollevare il cofano con
cautela.
Se non si notano fuoriuscite di vapore:
Sollevare il cofano con cautela.
Dopo che il sistema ibrido si è sufficientemente raffreddato, verificare i
tubi e la massa radiante (radiat ore) per evidenze di perdite.
Radiatore
Ventole di raffreddamento
Se dovessero verificarsi delle
ingenti perdite di refrigerante,
contattare immediatamente un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.
Le seguenti situazioni potrebbero indicare che il proprio veicolo è
surriscaldato.
Procedure correttive
1
2
3
1
2

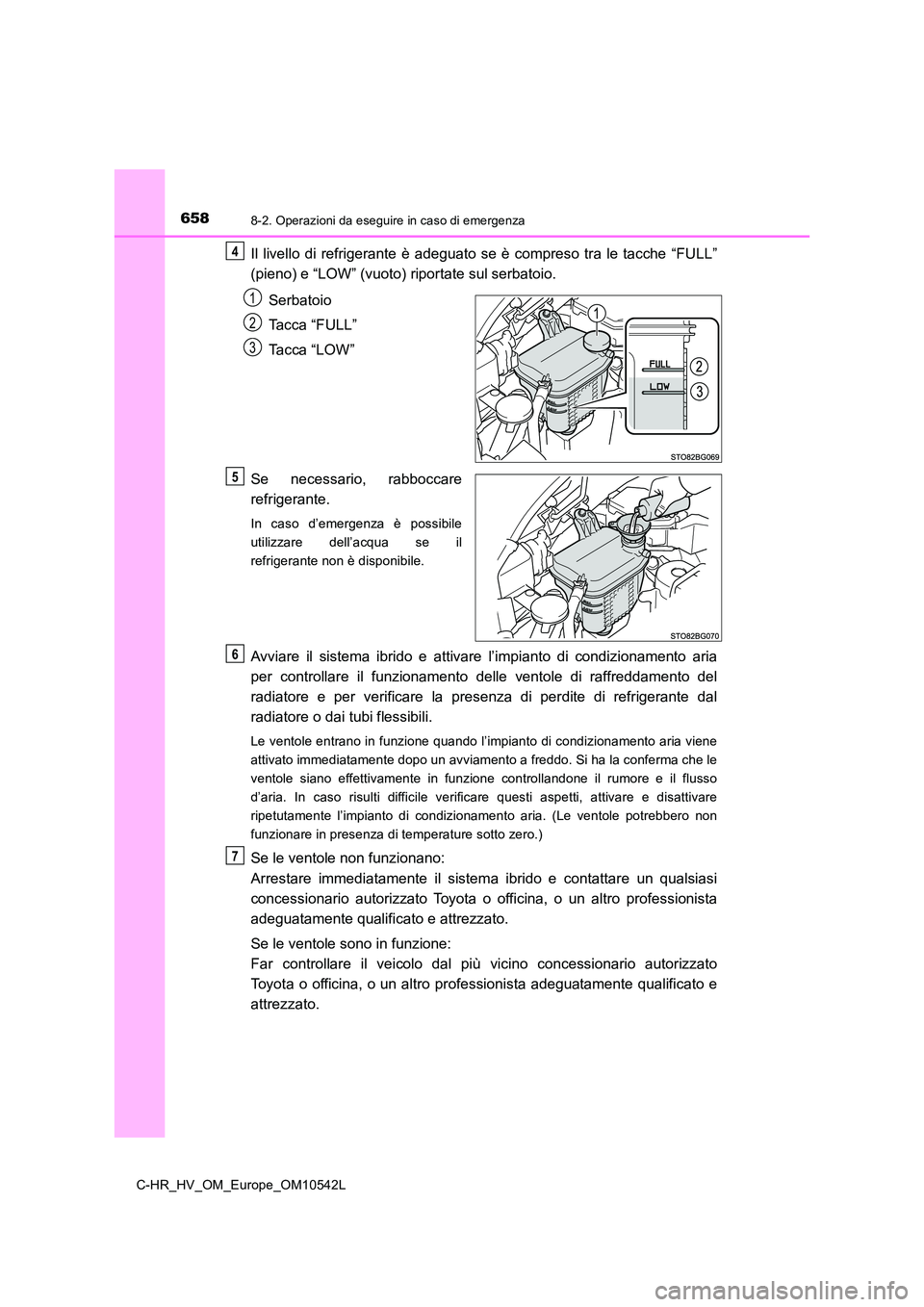

6588-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
Il livello di refrigerante è adeguato se è compreso tra le tacche “FULL”
(pieno) e “LOW” (vuoto) riportate sul serbatoio.
Serbatoio
Tacca “FULL”
Ta c c a “ L O W ”
Se necessario, rabboccare
refrigerante.
In caso d’emergenza è possibile
utilizzare dell’acqua se il
refrigerante non è disponibile.
Avviare il sistema ibrido e attivare l’impianto di condizionamento aria
per controllare il funzionamento delle ventole di raffreddamento del
radiatore e per verificare la presenza di perdite di refrigerante dal
radiatore o dai t ubi flessibili.
Le ventole entrano in funzione quando l’impianto di condizionamento aria viene
attivato immediatamente dopo un avviamento a freddo. Si ha la conferma che le
ventole siano effettivamente in funzione controllandone il rumore e il flusso
d’aria. In caso risulti difficile verificare questi aspetti, attivare e disattivare
ripetutamente l’impianto di condizionamento aria. (Le ventole potrebbero non
funzionare in presenza di temperature sotto zero.)
Se le ventole non funzionano:
Arrestare immediatamente il sistem a ibrido e contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Se le ventole sono in funzione:
Far controllare il veicolo dal più vicino concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
4
1
2
3
5
6
7

6598-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
8
Se sono presenti anomalie
■Se sul display multifunzione compare il messaggio “Sistema ibrido
surriscaldato. Potenza disponibile ridotta.”
Arrestare il veicolo in un luogo sicuro.
Arrestare il sistema ibrido e sollevare con cautela il cofano.
Dopo che il sistema ibrido si è raffreddato, verificare i tubi e la massa
radiante (radiatore) per evidenze di perdite.
Radiatore
Ventole di raffreddamento
Se dovessero verificarsi delle
ingenti perdite di refrigerante,
contattare immediatamente un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.
Il livello di refrigerante è adeguato se è compreso tra le tacche “FULL”
(pieno) e “LOW” (vuoto) riportate sul serbatoio.
Serbatoio
Tacca “FULL”
Ta c c a “ L O W ”
Se necessario, rabboccare
refrigerante.
In caso d’emergenza è possibile
utilizzare dell’acqua se il
refrigerante non è disponibile.
Se in caso d’emergenza è stata
utilizzata dell’acqua, far controllare il
veicolo appena possibile da un
qualsiasi concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
1
2
3
1
2
4
1
2
3
5

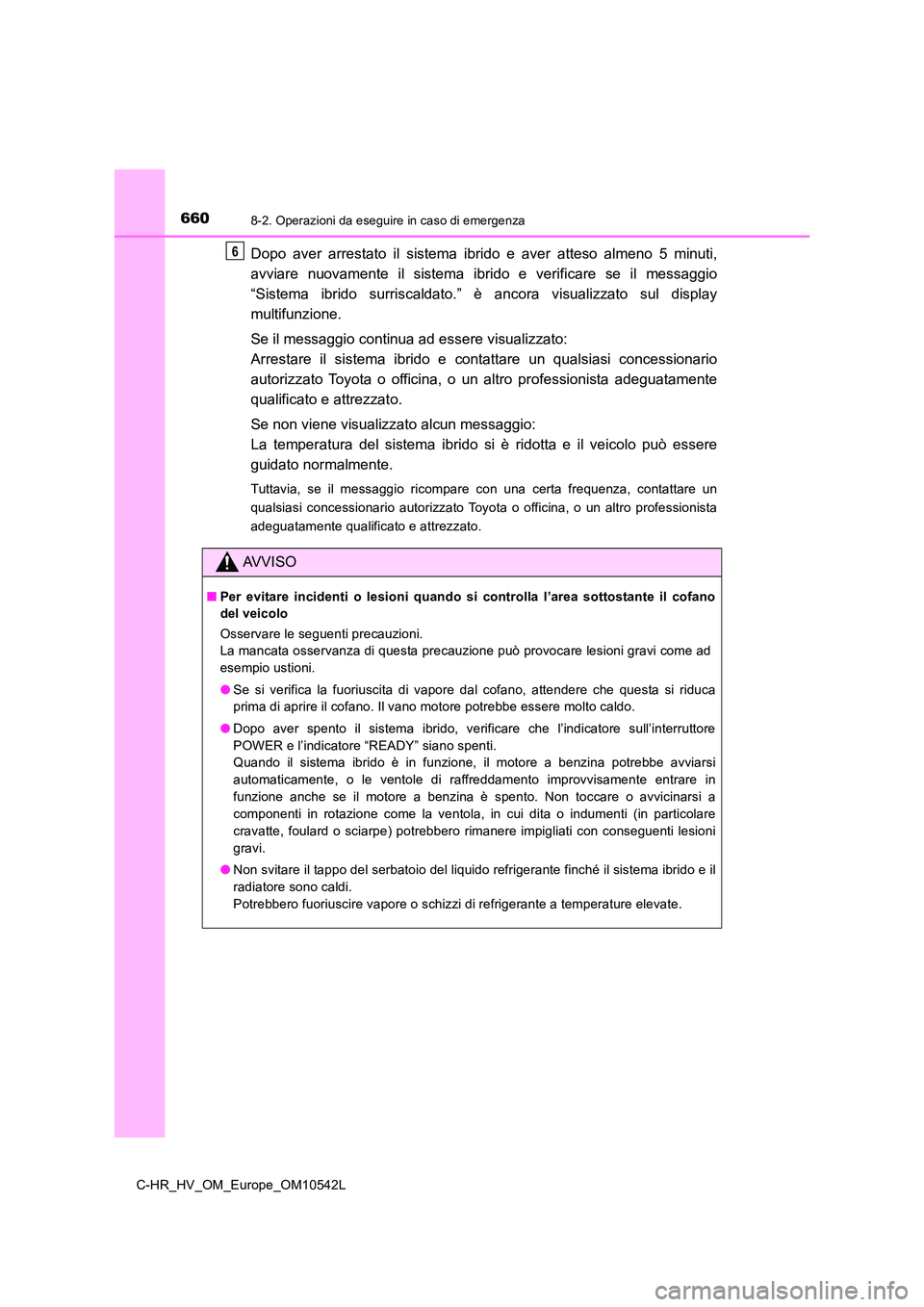

6608-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10542L
Dopo aver arrestato il sistema ibrido e aver atteso almeno 5 minuti,
avviare nuovamente il sistema ibrido e verificare se il messaggio
“Sistema ibrido surriscaldato.” è ancora visualizzato sul display
multifunzione.
Se il messaggio continua ad essere visualizzato:
Arrestare il sistema ibrido e contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Se non viene visualizzato alcun messaggio:
La temperatura del sistema ibrido si è ridotta e il veicolo può essere
guidato normalmente.
Tuttavia, se il messaggio ricompare con una certa frequenza, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
AVVISO
■ Per evitare incidenti o lesioni quando si controlla l’area sottostante il cofano
del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di questa precauzione può provocare lesioni gravi come ad
esempio ustioni.
● Se si verifica la fuoriuscita di vapore dal cofano, attendere che questa si riduca
prima di aprire il cofano. Il vano motore potrebbe essere molto caldo.
● Dopo aver spento il sistema ibrido, verificare che l’indicatore sull’interruttore
POWER e l’indicatore “READY” siano spenti.
Quando il sistema ibrido è in funzione, il motore a benzina potrebbe avviarsi
automaticamente, o le ventole di raffreddamento improvvisamente entrare in
funzione anche se il motore a benzina è spento. Non toccare o avvicinarsi a
componenti in rotazione come la ventola, in cui dita o indumenti (in particolare
cravatte, foulard o sciarpe) potrebbero rimanere impigliati con conseguenti lesioni
gravi.
● Non svitare il tappo del serbatoio del liquido refrigerante finché il sistema ibrido e il
radiatore sono caldi.
Potrebbero fuoriuscire vapore o schizzi di refrigerante a temperature elevate.
6
