TOYOTA C_HR HYBRID 2016 Omistajan Käsikirja (in Finnish)

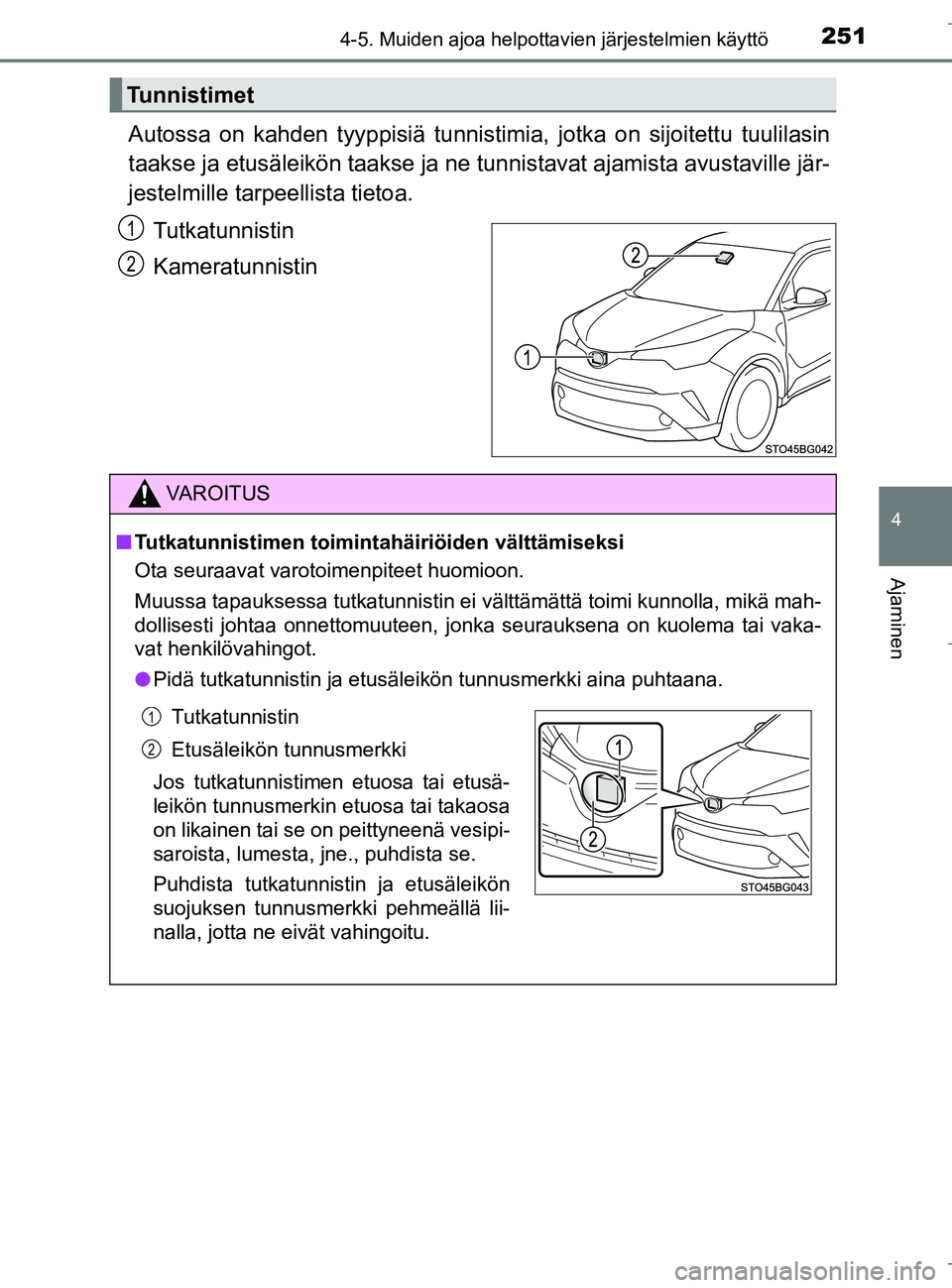

2514-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
Autossa on kahden tyyppisiä tunnistimia, jotka on sijoitettu tuulilasin
taakse ja etusäleikön t aakse ja ne tunnistavat aj amista avustaville jär-
jestelmille tarpeellista tietoa.
Tutkatunnistin
Kameratunnistin
Tunnistimet
1
2
VAROITUS
nTutkatunnistimen toimintahäiriöiden välttämiseksi
Ota seuraavat varotoimenpiteet huomioon.
Muussa tapauksessa tutkatunnistin ei välttämättä toimi kunnolla, mikä mah-
dollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai vaka-
vat henkilövahingot.
l Pidä tutkatunnistin ja etusäleikön tunnusmerkki aina puhtaana.
Tutkatunnistin
Etusäleikön tunnusmerkki
Jos tutkatunnistimen etuosa tai etusä-
leikön tunnusmerkin etuosa tai takaosa
on likainen tai se on peittyneenä vesipi-
saroista, lumesta, jne., puhdista se.
Puhdista tutkatunnistin ja etusäleikön
suojuksen tunnusmerkki pehmeällä lii-
nalla, jotta ne eivät vahingoitu.1
2
OM10538FI.book Page 251 Monday, January 23, 2017 11:23 AM

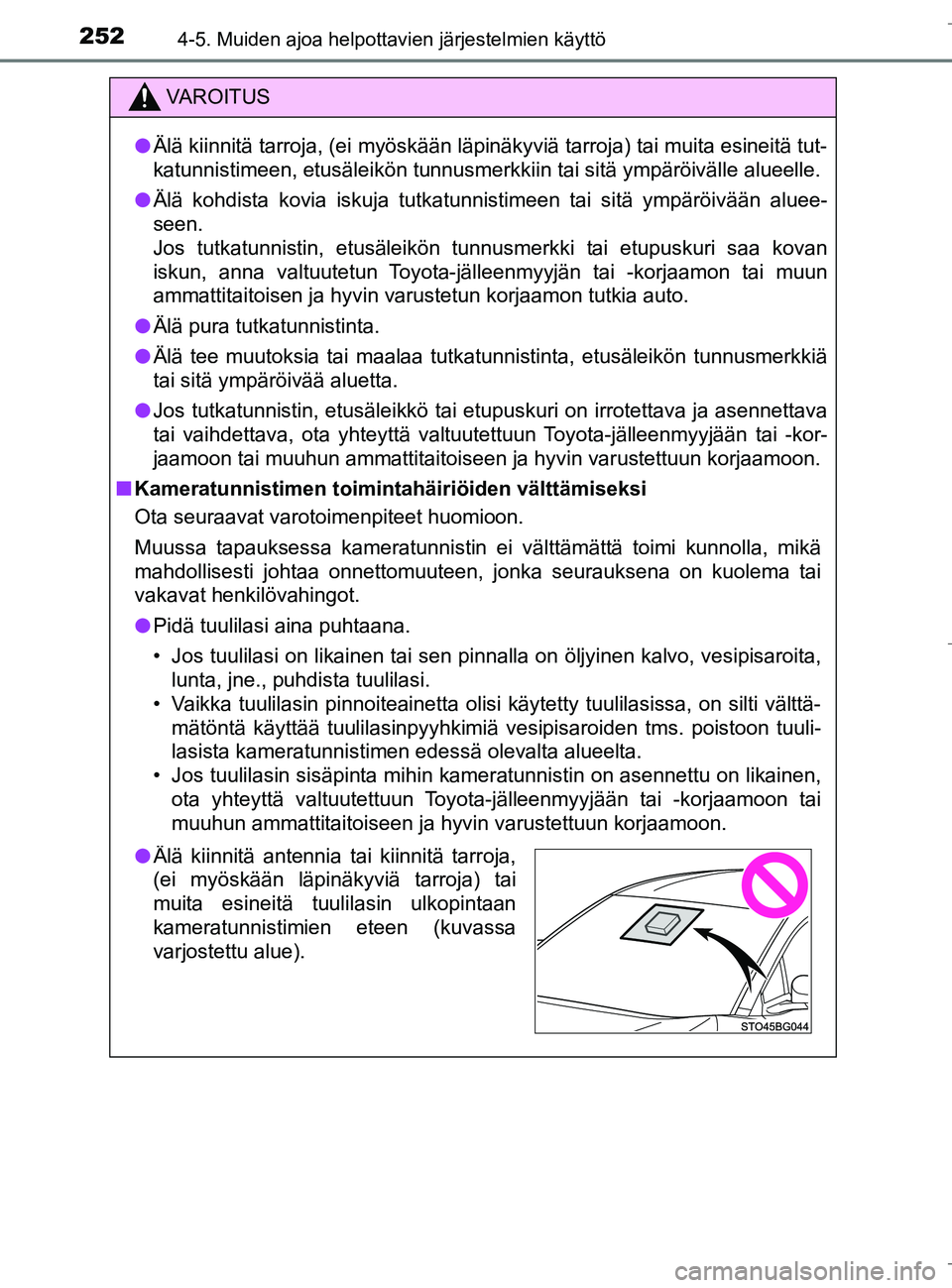

2524-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
lÄlä kiinnitä tarroja, (ei myöskään läpinäkyviä tarroja) tai muita esineitä tut-
katunnistimeen, etusäleikön tunnusmerkkiin tai sitä ympäröivälle alueelle.
l Älä kohdista kovia iskuja tutkatunnistimeen tai sitä ympäröivään aluee-
seen.
Jos tutkatunnistin, etusäleikön tunnusmerkki tai etupuskuri saa kovan
iskun, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
l Älä pura tutkatunnistinta.
l Älä tee muutoksia tai maalaa tutkatunnistinta, etusäleikön t\
unnusmerkkiä
tai sitä ympäröivää aluetta.
l Jos tutkatunnistin, etusäleikkö tai etupuskuri on irrotettava ja asennettava
tai vaihdettava, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
n Kameratunnistimen toimin tahäiriöiden välttämiseksi
Ota seuraavat varotoimenpiteet huomioon.
Muussa tapauksessa kameratunnistin ei välttämättä toimi kunnolla, mikä
mahdollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai
vakavat henkilövahingot.
l Pidä tuulilasi aina puhtaana.
• Jos tuulilasi on likainen tai sen pinnalla on öljyinen kalvo, vesipisaroita,
lunta, jne., puhdista tuulilasi.
• Vaikka tuulilasin pinnoiteainetta olisi käytetty tuulilasissa, on silti välttä- mätöntä käyttää tuulilasinpyyhkimiä vesipisaroiden tms. poistoon tuuli-
lasista kameratunnistimen edessä olevalta alueelta.
• Jos tuulilasin sisäpinta mihin kameratunnistin on asennettu on likainen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
lÄlä kiinnitä antennia tai kiinnitä tarroja,
(ei myöskään läpinäkyviä tarroja) tai
muita esineitä tuulilasin ulkopintaan
kameratunnistimien eteen (kuvassa
varjostettu alue).
OM10538FI.book Page 252 Monday, January 23, 2017 11:23 AM

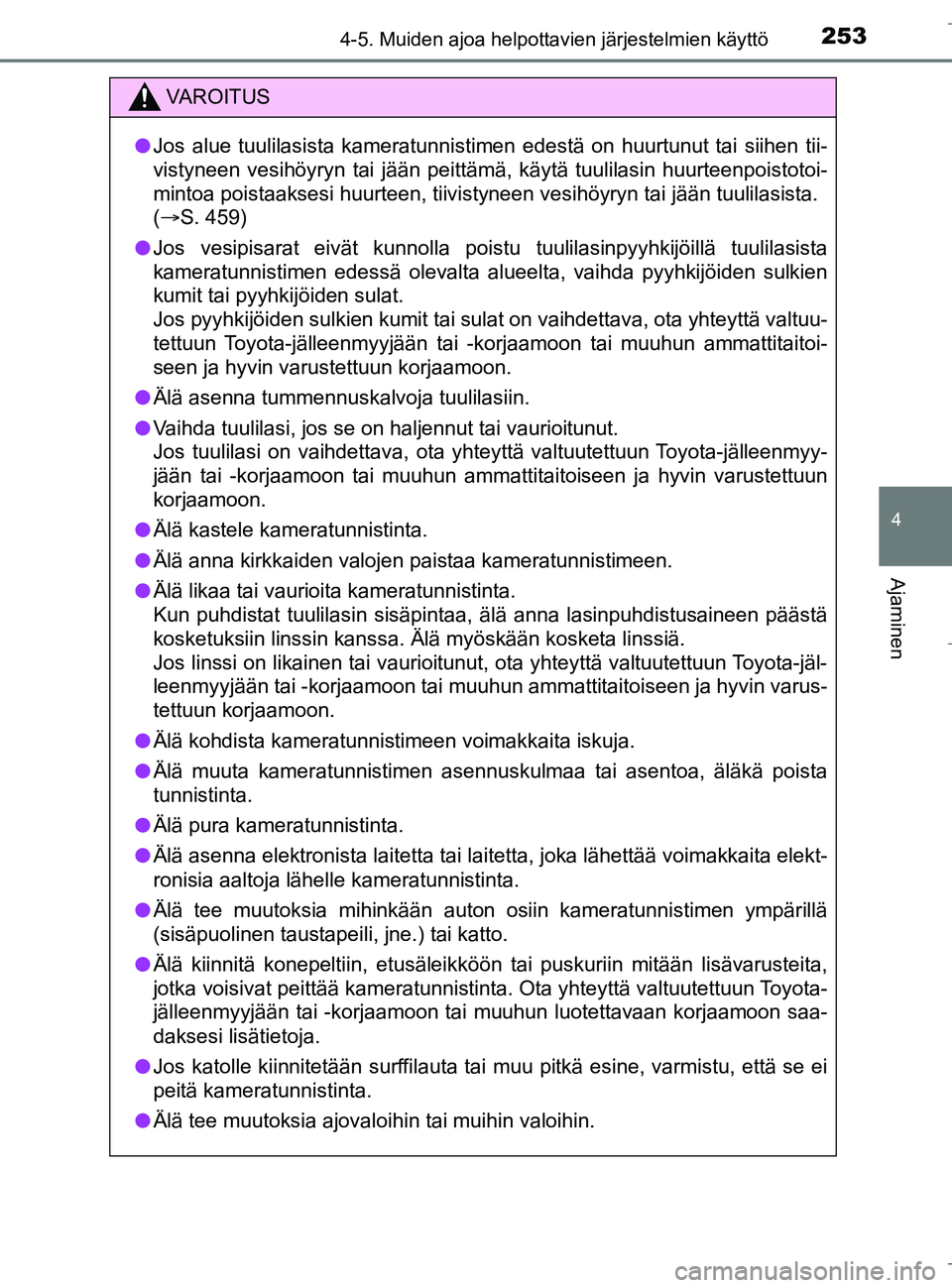

2534-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
lJos alue tuulilasista kameratunnistimen edestä on huurtunut tai siihen tii-
vistyneen vesihöyryn tai jään peittämä, käytä tuulilasin huurteenpoistotoi-
mintoa poistaaksesi huurteen, tiivistyneen vesihöyryn tai jään \
tuulilasista.
(S. 459)
l Jos vesipisarat eivät kunnolla poistu tuulilasinpyyhkijöillä tuulilasista
kameratunnistimen edessä olevalta alueelta, vaihda pyyhkijöiden sulkien
kumit tai pyyhkijöiden sulat.
Jos pyyhkijöiden sulkien kumit tai sulat on vaihdettava, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
l Älä asenna tummennuskalvoja tuulilasiin.
l Vaihda tuulilasi, jos se on haljennut tai vaurioitunut.
Jos tuulilasi on vaihdettava, ota yhteyttä valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
l Älä kastele kameratunnistinta.
l Älä anna kirkkaiden valojen paistaa kameratunnistimeen.
l Älä likaa tai vaurioita kameratunnistinta.
Kun puhdistat tuulilasin sisäpintaa, älä anna lasinpuhdistusaineen päästä
kosketuksiin linssin kanssa. Älä myöskään kosketa linssiä.
Jos linssi on likainen tai vaurioitunut, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
l Älä kohdista kameratunnistimeen voimakkaita iskuja.
l Älä muuta kameratunnistimen asennuskulmaa tai asentoa, äläkä poista
tunnistinta.
l Älä pura kameratunnistinta.
l Älä asenna elektronista laitetta tai laitetta, joka lähettää voimakkaita elekt-
ronisia aaltoja lähelle kameratunnistinta.
l Älä tee muutoksia mihinkään auton osiin kameratunnistimen ympärillä
(sisäpuolinen taustapeili, jne.) tai katto.
l Älä kiinnitä konepeltiin, etusäleikköön tai puskuriin \
mitään lisävarusteita,
jotka voisivat peittää kameratunnistinta. Ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon saa-
daksesi lisätietoja.
l Jos katolle kiinnitetään surffilauta tai muu pitkä esine, varmistu, että se ei
peitä kameratunnistinta.
l Älä tee muutoksia ajovaloihin tai muihin valoihin.
OM10538FI.book Page 253 Monday, January 23, 2017 11:23 AM

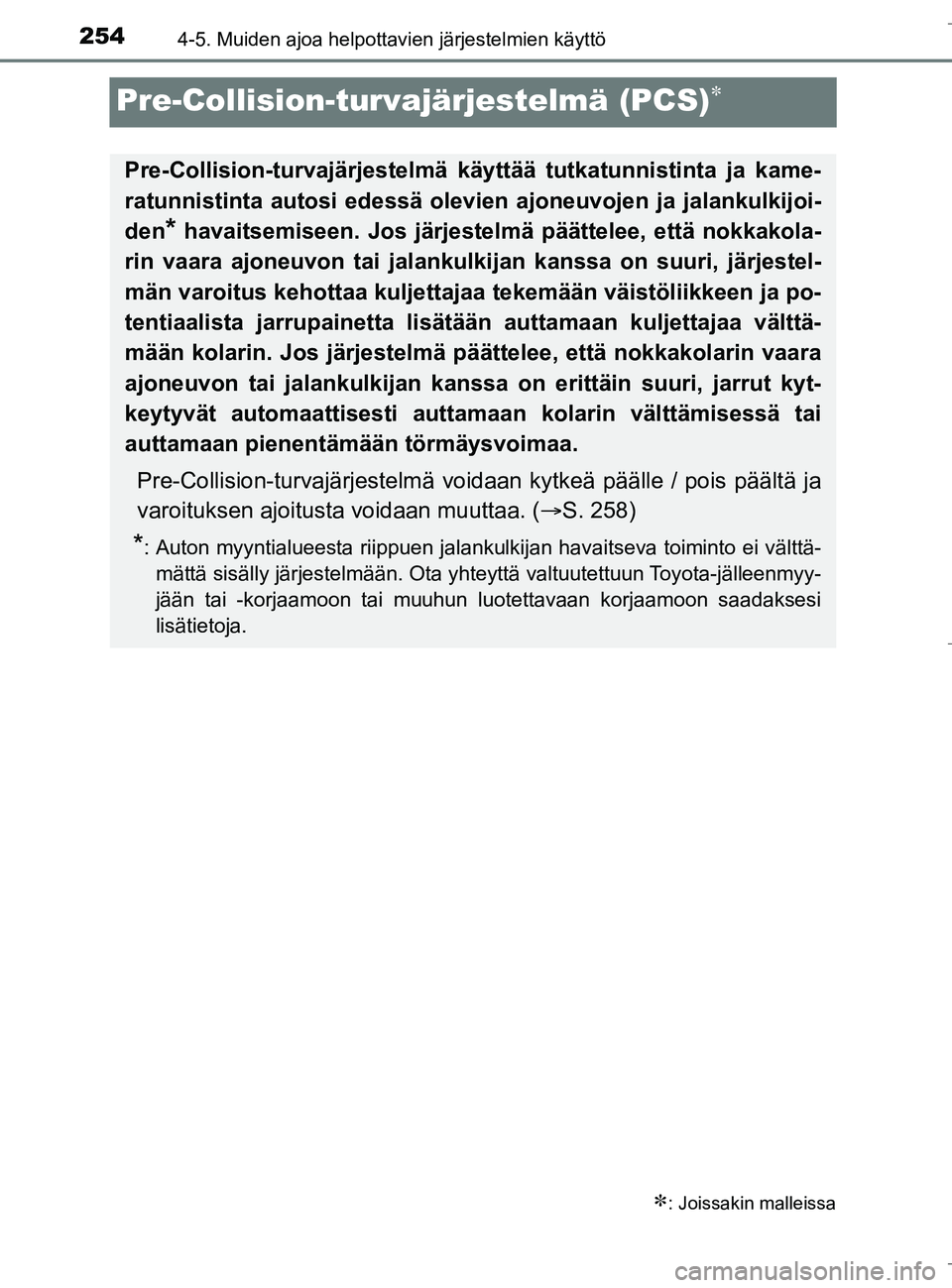

2544-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI
Pre-Collision-turvajärjestelmä (PCS)
: Joissakin malleissa
Pre-Collision-turvajärjestelmä käyttää tutkatunnistinta ja kame-
ratunnistinta autosi edessä olevien ajoneuvojen ja jalankulkijoi-
den
* havaitsemiseen. Jos järjestelmä päättelee, että nokkakola-
rin vaara ajoneuvon tai jalankulki jan kanssa on suuri, järjestel-
män varoitus kehottaa kuljettajaa tekemään väistöliikkeen ja po-
tentiaalista jarrupainetta lisätään auttamaan kuljettajaa välttä-
mään kolarin. Jos järjestelmä päättelee, että nokkakolarin vaara
ajoneuvon tai jalankulkijan kanssa on erittäin suuri, jarrut kyt-
keytyvät automaattisesti auttam aan kolarin välttämisessä tai
auttamaan pienentämään törmäysvoimaa.
Pre-Collision-turvajärjestelmä voidaan kytkeä päälle / pois päältä ja
varoituksen ajoitusta voidaan muuttaa. ( S. 258)
*: Auton myyntialueesta riippuen jalankulkijan havaitseva toiminto ei välttä-
mättä sisälly järjestelmään. Ota yhteyttä valtuutet\
tuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun luotettavaan korjaamoon saadaksesi
lisätietoja.
OM10538FI.book Page 254 Monday, January 23, 2017 11:23 AM

2554-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI

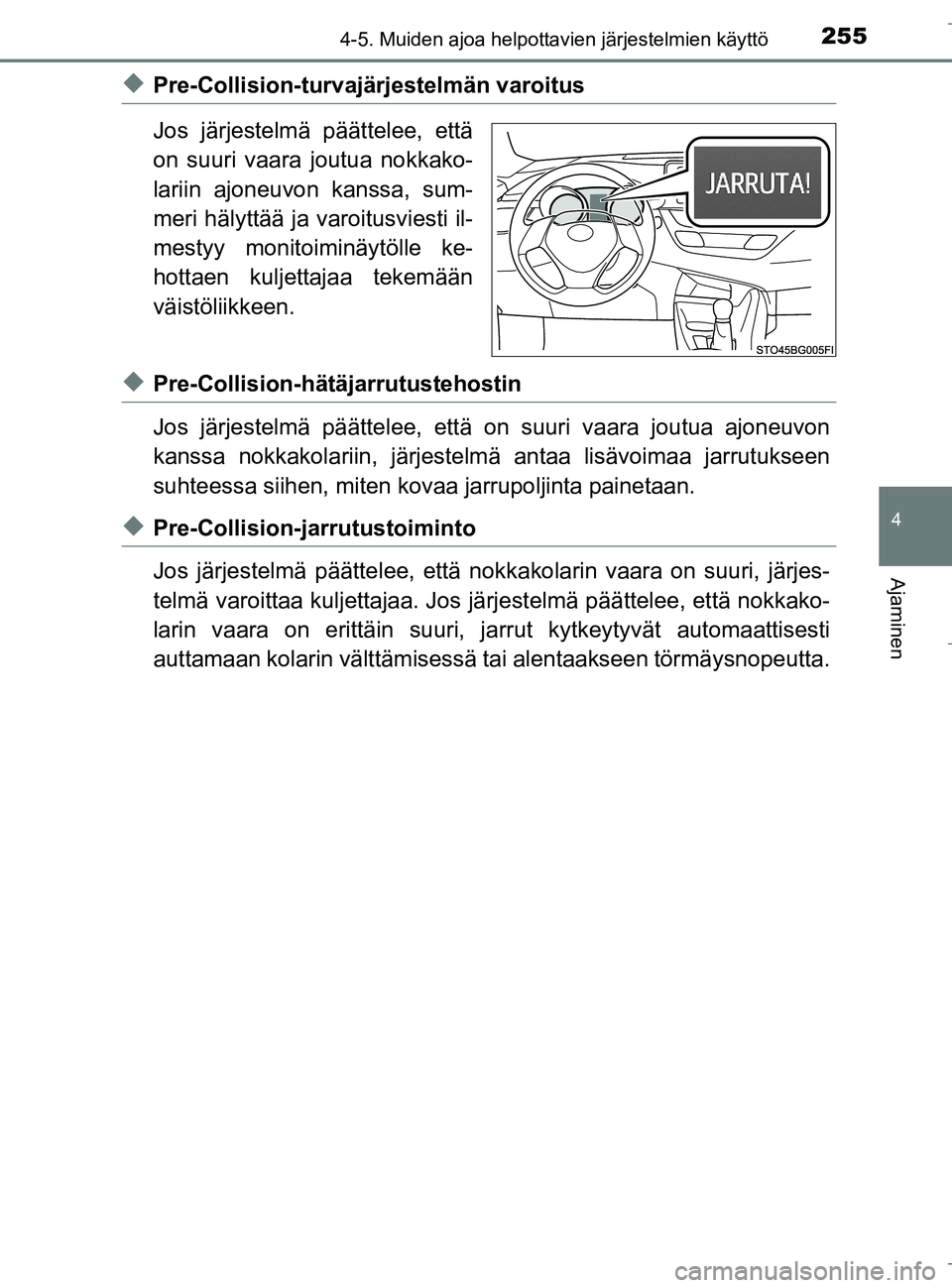

uPre-Collision-turvajärjestelmän varoitus
Jos järjestelmä päättelee, että
on suuri vaara joutua nokkako-
lariin ajoneuvon kanssa, sum-
meri hälyttää ja varoitusviesti il-
mestyy monitoiminäytölle ke-
hottaen kuljettajaa tekemään
väistöliikkeen.
uPre-Collision-hätäjarrutustehostin
Jos järjestelmä päättelee, että on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, järjestelm ä antaa lisävoimaa jarrutukseen
suhteessa siihen, miten kovaa jarrupo ljinta painetaan.
uPre-Collision-jarrutustoiminto
Jos järjestelmä päättelee, että nok kakolarin vaara on suuri, järjes-
telmä varoittaa kuljettajaa. Jos järj estelmä päättelee, että nokkako-
larin vaara on erittäin suuri, ja rrut kytkeytyvät automaattisesti
auttamaan kolarin välttämisessä ta i alentaakseen törmäysnopeutta.
OM10538FI.book Page 255 Monday, January 23, 2017 11:23 AM

2564-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nPre-Collision-turvajärjestelmän rajoitukset
l Ajoneuvon kuljettaja on yksin vastuussa turvallisesta ajamisesta. Aja aina
turvallisesti ja kiinnitä huomiota ympäristöön.
Älä missään tilanteessa käytä Pre-Collision-turvajärjestelmää normaalin
jarrutustoiminnan sijaan. Tämä järjestelmä ei estä kolareita tai vähennä
kolarivaurioita tai henkilövahinkoja kaikissa tilanteissa. Älä luota liikaa
tähän järjestelmään. Varotoimenpiteiden huomiotta jättämisen seurauk-
sena voi olla kuolemaan tai vakavaan loukkaantumiseen johtava onnetto-
muus.
l Siitä huolimatta, että tämä järjestelmä on suunniteltu\
auttamaan kolarin
välttämisessä ja törmäysvoiman vähentämisessä, sen tehokkuus saattaa
vaihdella eri tilanteissa ja siitä syystä järjestelmä ei aina välttämättä pysty
saavuttamaan samaa toiminnan tehokkuutta.
Lue seuraavat edellytykset huolellisesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Olosuhteet, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole:
S. 262
• Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein: S. 265
l Älä yritä itse kokeilla Pre-Collision-turvajärjestelmän toimintaa, koska jär-
jestelmä ei välttämättä toimi oikein, mikä voi johtaa \
onnettomuuteen.
n Pre-Collision-jarrutustoiminto
l Pre-Collision-jarrutustoiminto ei välttämättä toimi, jos kuljettaja suorittaa
tiettyjä toimenpiteitä. Jos kaasupoljinta painetaan voimakkaasti tai ohjaus-
pyörää käännetään, järjestelmä saattaa päätellä, että kuljettaja suorittaa
väistöliikettä ja mahdollisesti estää Pre-Collision-jarrutustoimintoa toimi-
masta.
l Joissakin tilanteissa Pre-Collision-jarrutustoiminnon toimiessa toiminta
saattaa peruuntua, jos kaasupoljinta painetaan voimakkaasti tai ohjaus-
pyörää käännetään ja järjestelmä päättelee, että kuljettaja suorittaa väistö-
liikettä.
l Jos jarrupoljinta painetaan, järjestelmä saattaa päätellä, että kuljettaja on
suorittamassa väistöliikettä ja mahdollisesti viivyttää Pre-Collision-jarru-
tustoiminnon ajoitusta
OM10538FI.book Page 256 Monday, January 23, 2017 11:23 AM

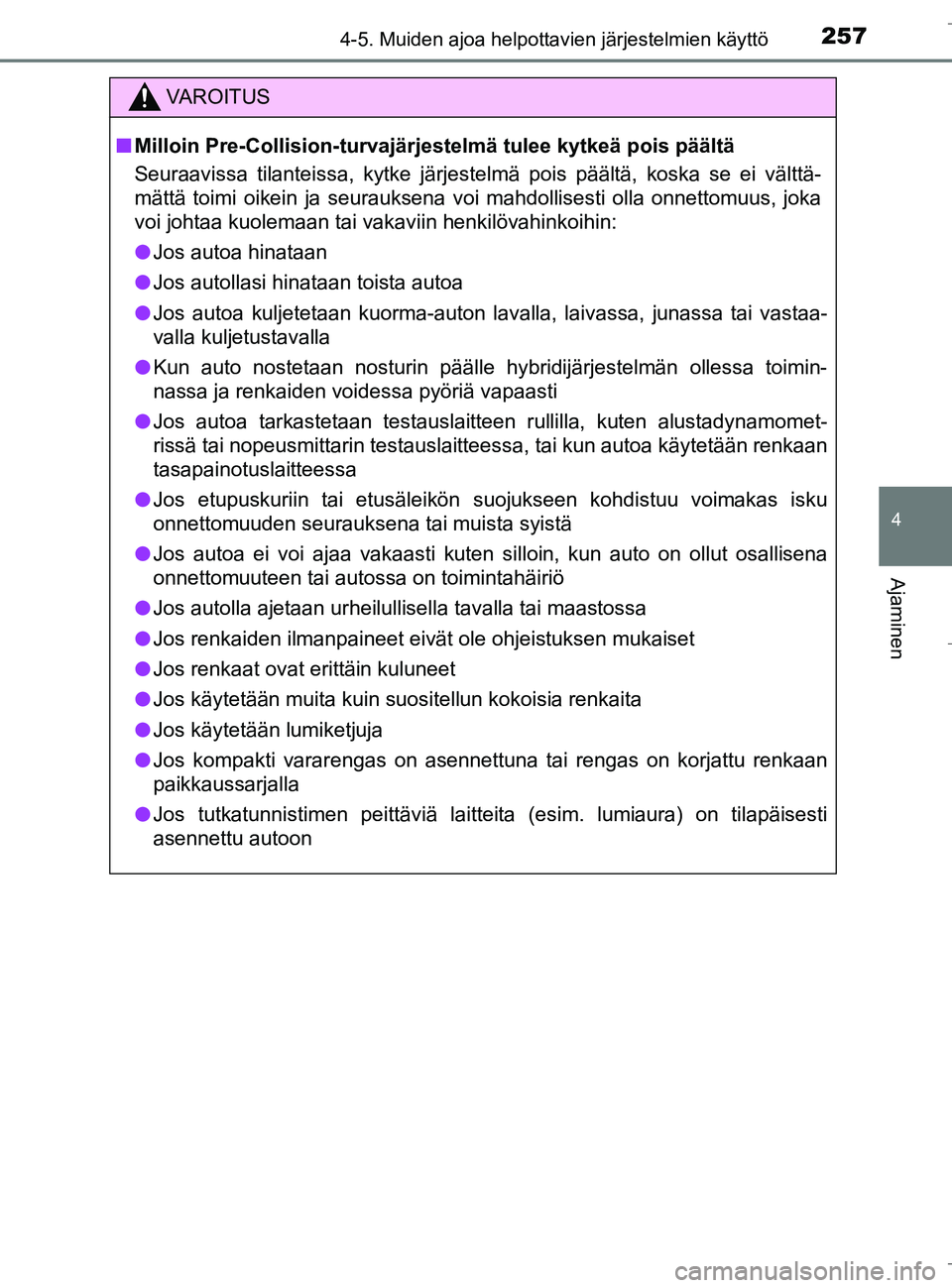

2574-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nMilloin Pre-Collision-turvajärjestelmä tulee kytkeä pois päältä
Seuraavissa tilanteissa, kytke järjestelmä pois päältä, koska se ei välttä-
mättä toimi oikein ja seurauksena voi mahdollisesti olla onnettomuus, joka
voi johtaa kuolemaan tai vakaviin henkilövahinkoihin:
l Jos autoa hinataan
l Jos autollasi hinataan toista autoa
l Jos autoa kuljetetaan kuorma-auton lavalla, laivassa, junassa tai vastaa\
-
valla kuljetustavalla
l Kun auto nostetaan nosturin päälle hybridijärjestelmän ollessa toimin-
nassa ja renkaiden voidessa pyöriä vapaasti
l Jos autoa tarkastetaan testauslaitteen rullilla, kuten alustadynamomet-
rissä tai nopeusmittarin testauslaitteessa, tai kun autoa käytetään renkaan
tasapainotuslaitteessa
l Jos etupuskuriin tai etusäleikön suojukseen kohdistuu voimakas isk\
u
onnettomuuden seurauksena tai muista syistä
l Jos autoa ei voi ajaa vakaasti kuten silloin, kun auto on ollut osallisena
onnettomuuteen tai autossa on toimintahäiriö
l Jos autolla ajetaan urheilullisella tavalla tai maastossa
l Jos renkaiden ilmanpaineet eivät ole ohjeistuksen mukaiset
l Jos renkaat ovat erittäin kuluneet
l Jos käytetään muita kuin suositellun kokoisia renkaita
l Jos käytetään lumiketjuja
l Jos kompakti vararengas on asennettuna tai rengas on korjattu renkaan
paikkaussarjalla
l Jos tutkatunnistimen peittäviä laitteita (esim. lumiaura) on tilapäisesti
asennettu autoon
OM10538FI.book Page 257 Monday, January 23, 2017 11:23 AM

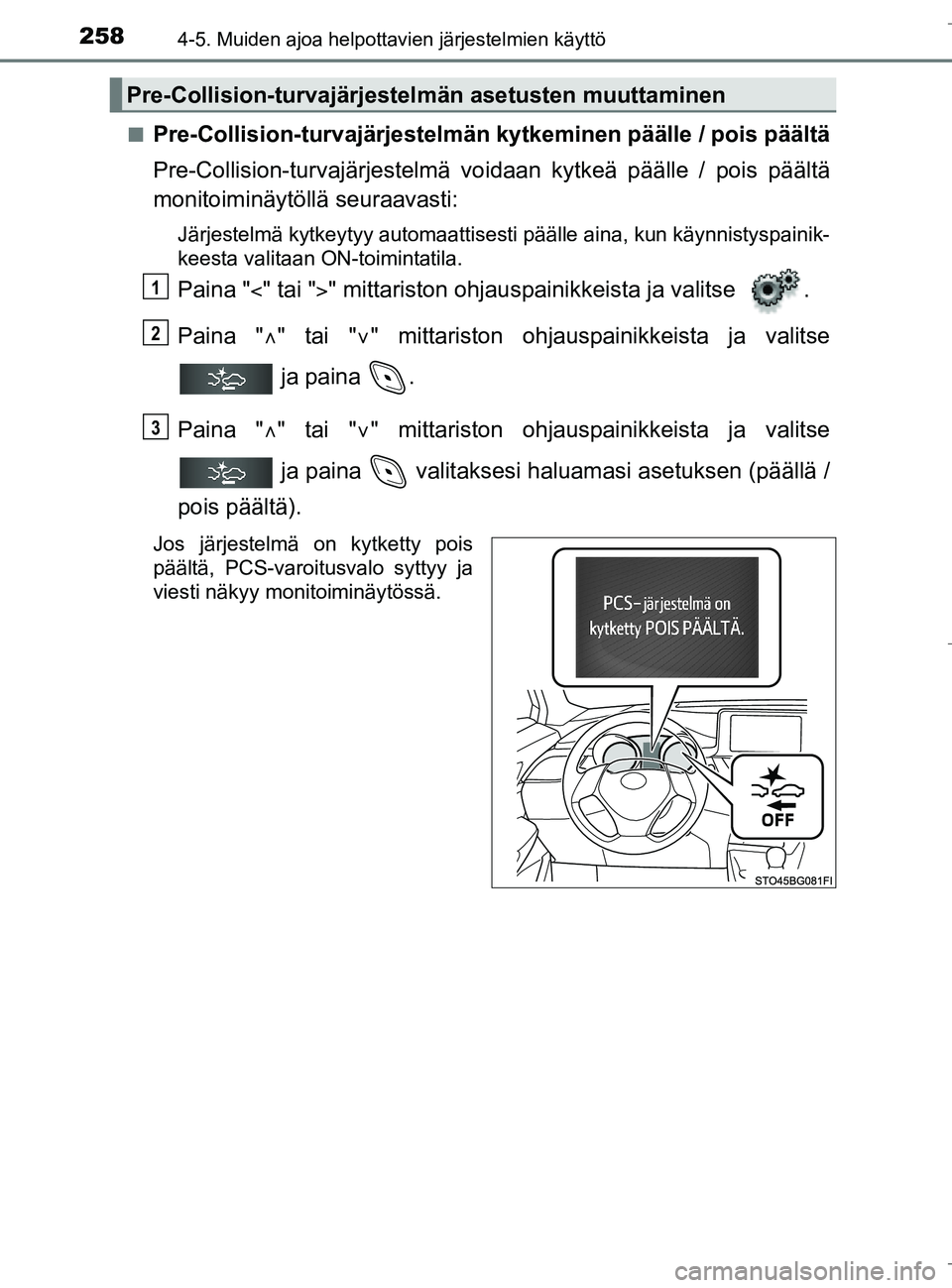

2584-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FIn
Pre-Collision-turvajärjestelmän kytkeminen päälle / pois päältä
Pre-Collision-turvajärjestelmä vo
idaan kytkeä päälle / pois päältä
monitoiminäytöllä seuraavasti:
Järjestelmä kytkeytyy automaattisesti päälle aina, kun käynnistyspainik-
keesta valitaan ON-toimintatila.
Paina " " tai "" mittariston ohjauspainikkeista ja valitse .
Paina " " tai " " mittariston ohjauspainikkeista ja valitse
ja paina .
Paina " " tai " " mittariston ohjauspainikkeista ja valitse
ja paina valitaksesi haluamasi asetuksen (päällä /
pois päältä).
Jos järjestelmä on kytketty pois
päältä, PCS-varoitusvalo syttyy ja
viesti näkyy monitoiminäytössä.
Pre-Collision-turvajärjestel män asetusten muuttaminen
1
2
3
OM10538FI.book Page 258 Monday, January 23, 2017 11:23 AM

2594-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FIn

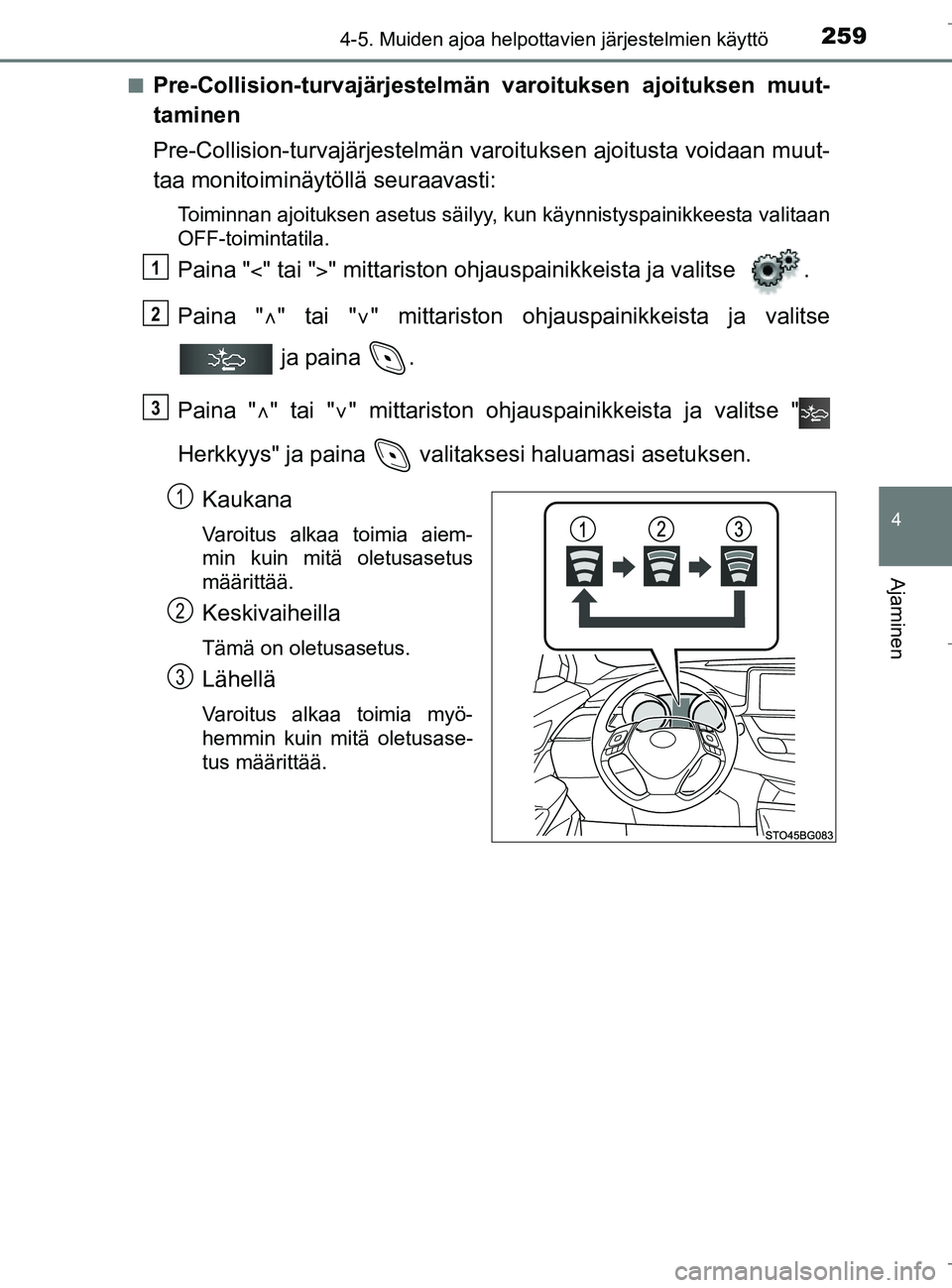

Pre-Collision-turvajärjestelmän varoituksen ajoituksen muut-
taminen
Pre-Collision-turvajärjestelmän varo
ituksen ajoitusta voidaan muut-
taa monitoiminäytöllä seuraavasti:
Toiminnan ajoituksen asetus säilyy, kun käynnistyspainikkeesta valitaan
OFF-toimintatila.
Paina " " tai "" mittariston ohjauspainikkeista ja valitse .
Paina " " tai " " mittariston ohjauspainikkeista ja valitse
ja paina .
Paina " " tai " " mittariston ohjauspainikkeista ja valitse "
Herkkyys" ja paina valitak sesi haluamasi asetuksen.
Kaukana
Varoitus alkaa toimia aiem-
min kuin mitä oletusasetus
määrittää.
Keskivaiheilla
Tämä on oletusasetus.
Lähellä
Varoitus alkaa toimia myö-
hemmin kuin mitä oletusase-
tus määrittää.
1
2
3
1
2
3
OM10538FI.book Page 259 Monday, January 23, 2017 11:23 AM

2604-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10538FI

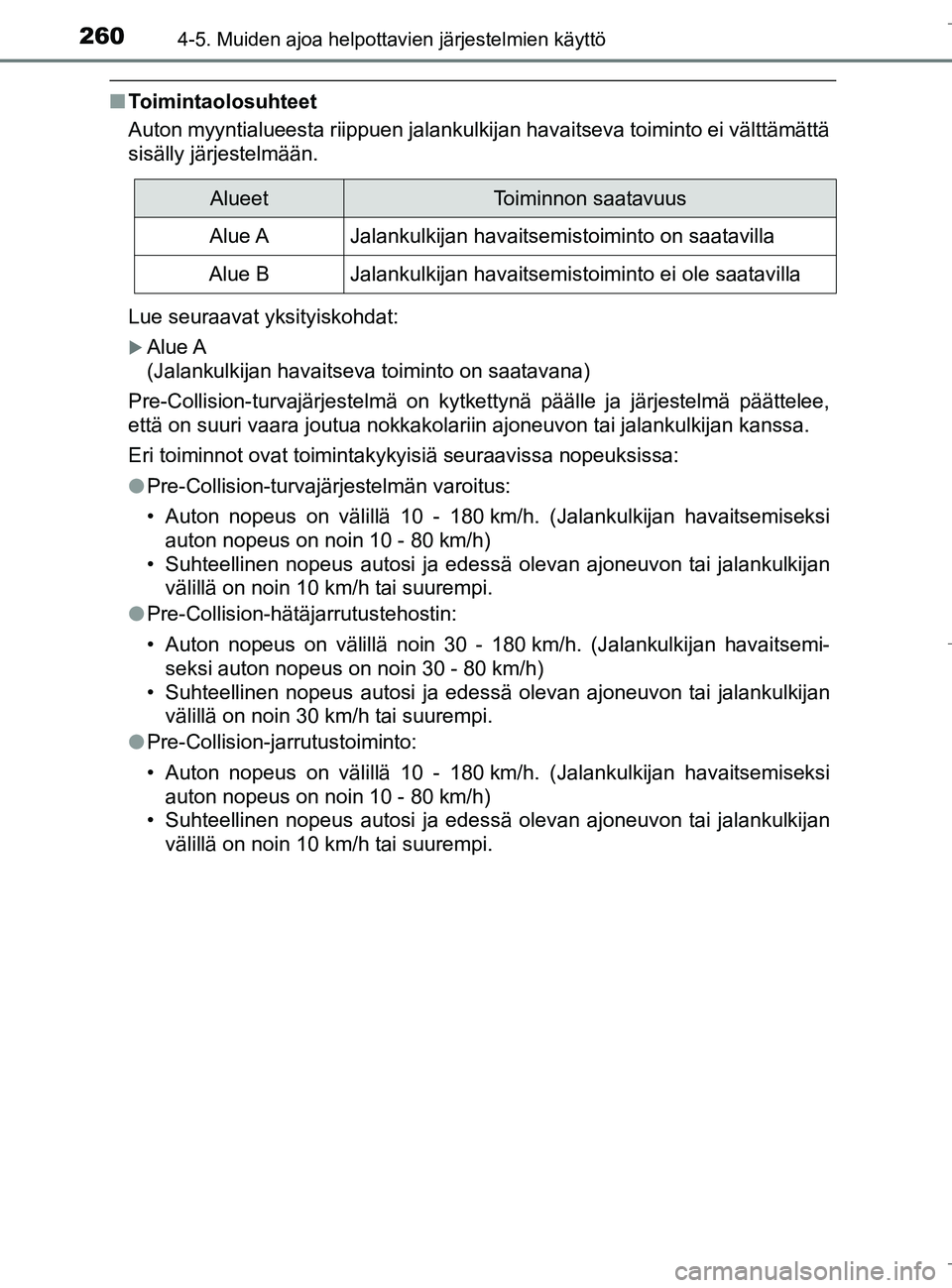

nToimintaolosuhteet
Auton myyntialueesta riippuen jalankulkijan havaitseva toiminto ei välttämättä
sisälly järjestelmään.
Lue seuraavat yksityiskohdat:
Alue A
(Jalankulkijan havaitseva toiminto on saatavana)
Pre-Collision-turvajärjestelmä on kytkettynä päälle ja järjestelmä päättelee,
että on suuri vaara joutua nokkakolariin ajoneuvon tai jalankulkijan \
kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa:
l Pre-Collision-turvajärjestelmän varoitus:
• Auton nopeus on välillä 10 - 180 km/h. (Jalankulkijan havaitsemiseksi
auton nopeus on noin 10 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on noin 10 km/h tai suurempi.
l Pre-Collision-hätäjarrutustehostin:
• Auton nopeus on välillä noin 30 - 180 km/h. (Jalankulkijan havaitsemi-
seksi auton nopeus on noin 30 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on noin 30 km/h tai suurempi.
l Pre-Collision-jarrutustoiminto:
• Auton nopeus on välillä 10 - 180 km/h. (Jalankulkijan havaitsemiseksi
auton nopeus on noin 10 - 80 km/h)
• Suhteellinen nopeus autosi ja edessä olevan ajoneuvon tai jalankulkijan välillä on noin 10 km/h tai suurempi.
AlueetToiminnon saatavuus
Alue AJalankulkijan havaitsemistoiminto on saatavilla
Alue BJalankulkijan havaitsemistoiminto ei ole saatavilla
OM10538FI.book Page 260 Monday, January 23, 2017 11:23 AM
