TOYOTA C_HR HYBRID 2016 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2016, Model line: C_HR HYBRID, Model: TOYOTA C_HR HYBRID 2016Pages: 688, PDF Size: 52.29 MB

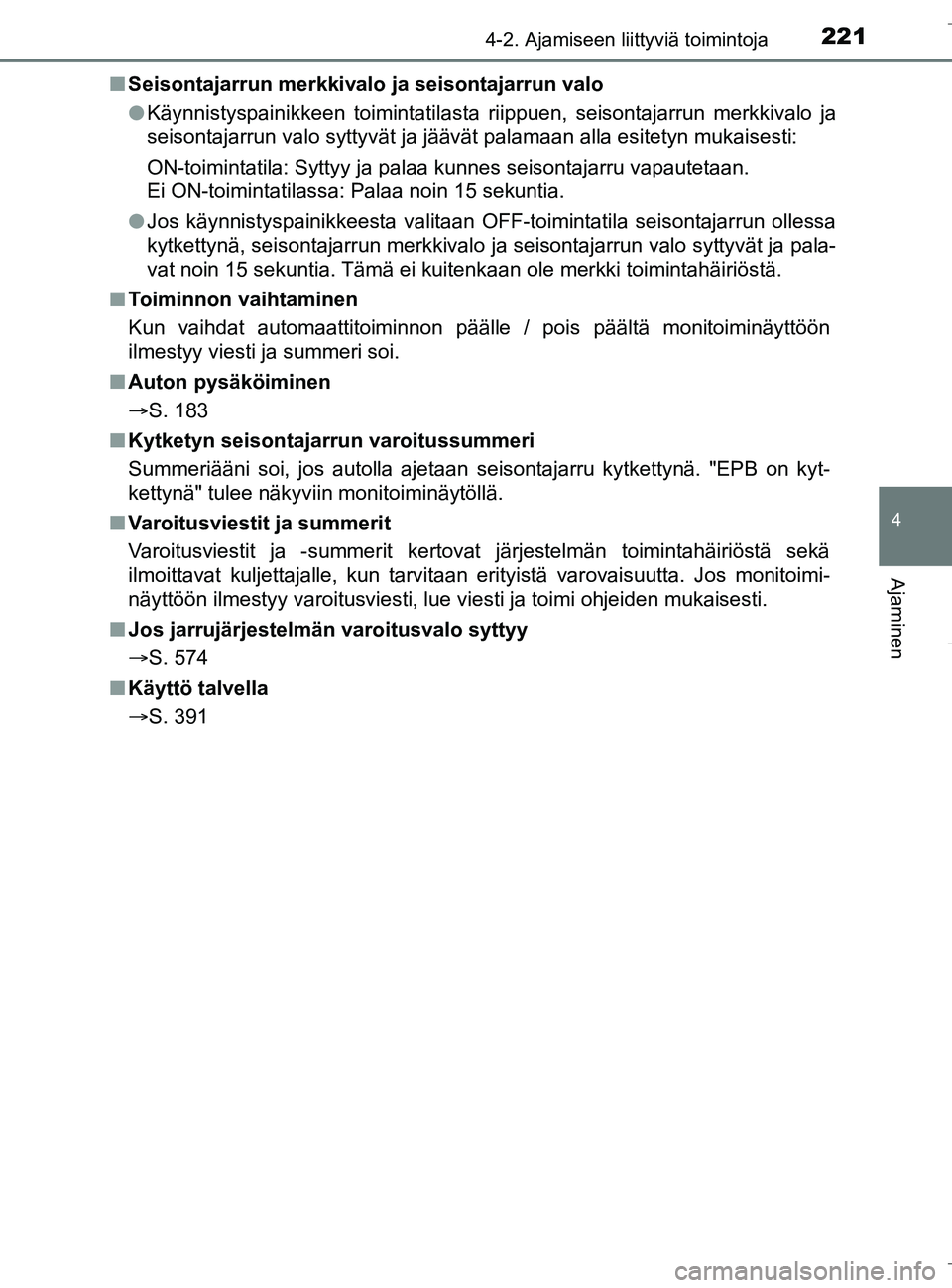

Page 221 of 688

2214-2. Ajamiseen liittyviä toimintoja
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FIn
Seisontajarrun merkkivalo ja seisontajarrun valo
lKäynnistyspainikkeen toimintatilasta riippuen, seisontajarrun merkkivalo ja
seisontajarrun valo syttyvät ja jäävät palamaan alla esitetyn mukaisesti:
ON-toimintatila: Syttyy ja palaa kunnes seisontajarru vapautetaan.
Ei ON-toimintatilassa: Palaa noin 15 sekuntia.
l Jos käynnistyspainikkeesta valitaan OFF-toimintatila seisontajarrun ollessa
kytkettynä, seisontajarrun merkkivalo ja seisontajarrun valo syttyvät ja pala-
vat noin 15 sekuntia. Tämä ei kuitenkaan ole merkki toimintahäiriöstä.
n Toiminnon vaihtaminen
Kun vaihdat automaattitoiminnon päälle / pois päältä monitoiminäytt\
öön
ilmestyy viesti ja summeri soi.
n Auton pysäköiminen
S. 183
n Kytketyn seisontajarrun varoitussummeri
Summeriääni soi, jos autolla ajetaan seisontajarru kytkettynä. "EPB on kyt-
kettynä" tulee näkyviin monitoiminäytöllä.
n Varoitusviestit ja summerit
Varoitusviestit ja -summerit kertovat järjestelmän toimintahäiriöstä sekä
ilmoittavat kuljettajalle, kun tarvitaan erityistä varovaisuutta. Jos monitoimi-
näyttöön ilmestyy varoitusviesti, lue viesti ja toimi ohjeiden mukaisesti.
n Jos jarrujärjestelmän varoitusvalo syttyy
S. 574
n Käyttö talvella
S. 391
OM10538FI.book Page 221 Monday, January 23, 2017 11:23 AM

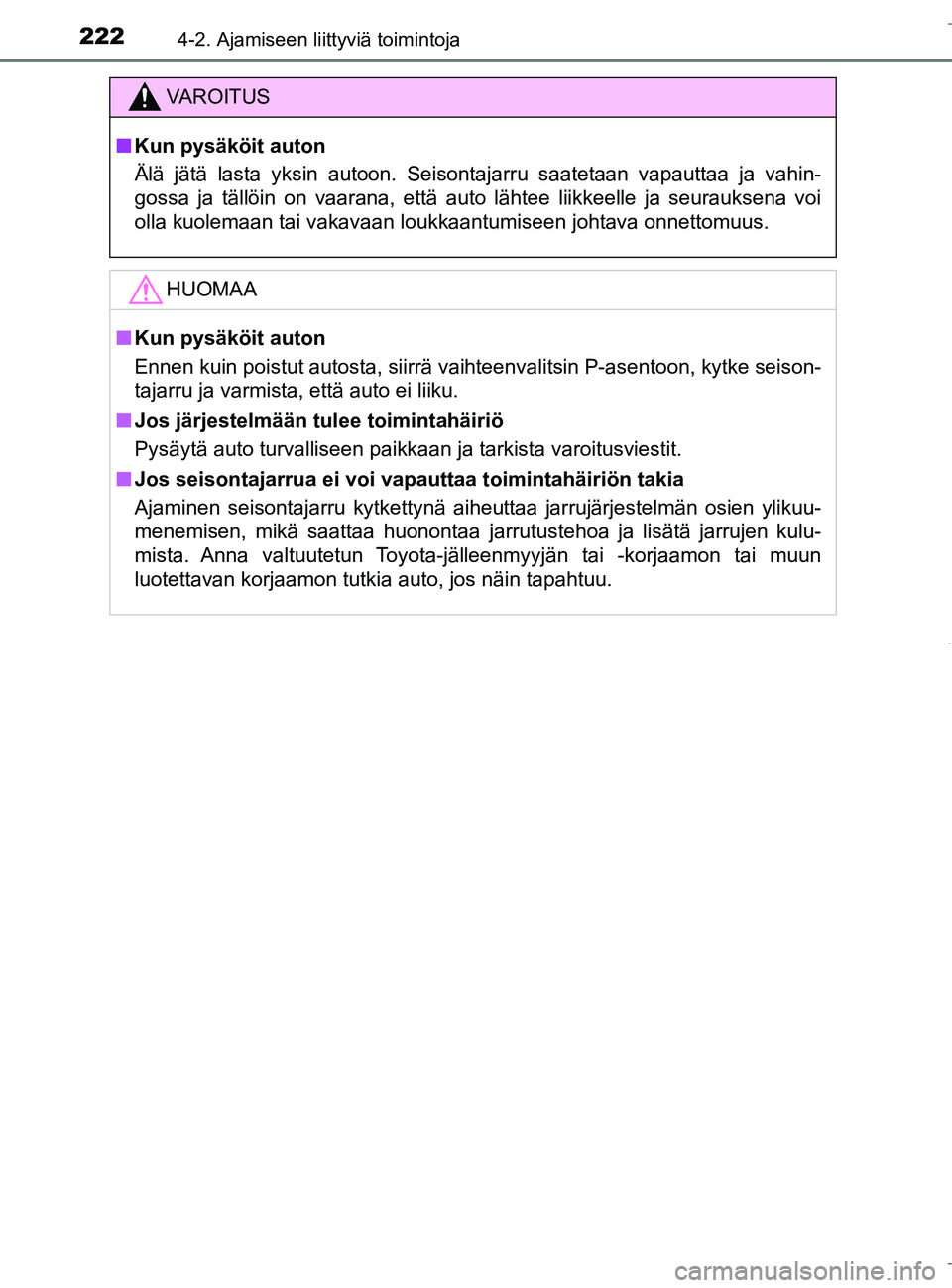

Page 222 of 688

2224-2. Ajamiseen liittyviä toimintoja
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nKun pysäköit auton
Älä jätä lasta yksin autoon. Seisontajarru saatetaan vapauttaa ja vahin-
gossa ja tällöin on vaarana, että auto lähtee liikkeelle ja seurauksena voi
olla kuolemaan tai vakavaan loukkaantumiseen johtava onnettomuus.
HUOMAA
nKun pysäköit auton
Ennen kuin poistut autosta, siirrä vaihteenvalitsin P-asentoon, kytke seison-
tajarru ja varmista, että auto ei liiku.
n Jos järjestelmään tulee toimintahäiriö
Pysäytä auto turvalliseen paikkaan ja tarkista varoitusviestit.
n Jos seisontajarrua ei voi vap auttaa toimintahäiriön takia
Ajaminen seisontajarru kytkettynä aiheuttaa jarrujärjestelmän osien ylikuu-
menemisen, mikä saattaa huonontaa jarrutustehoa ja lisätä jarrujen kulu-
mista. Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tutkia auto, jos näin tapahtuu.
OM10538FI.book Page 222 Monday, January 23, 2017 11:23 AM

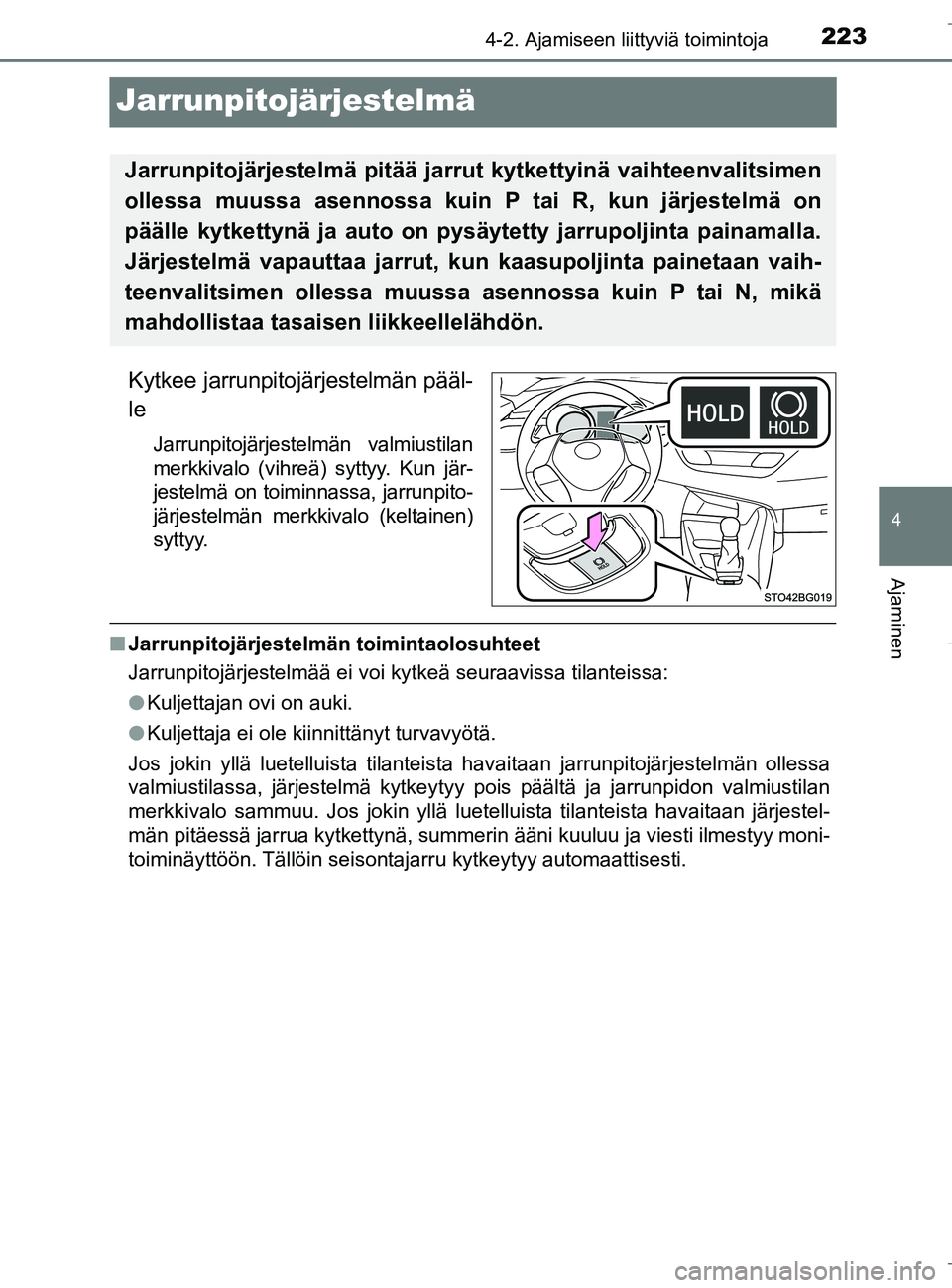

Page 223 of 688

223
4
4-2. Ajamiseen liittyviä toimintoja
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
Jarrunpitojärjestelmä
Kytkee jarrunpitojärjestelmän pääl-
le
Jarrunpitojärjestelmän valmiustilan
merkkivalo (vihreä) syttyy. Kun jär-
jestelmä on toiminnassa, jarrunpito-
järjestelmän merkki valo (keltainen)
syttyy.
n Jarrunpitojärjestelmän toimintaolosuhteet
Jarrunpitojärjestelmää ei voi kytkeä seuraavissa tilanteissa:
lKuljettajan ovi on auki.
l Kuljettaja ei ole kiinnittänyt turvavyötä.
Jos jokin yllä luetelluista tilanteista havaitaan jarrunpitojärjestelmän ollessa
valmiustilassa, järjestelmä kytkeytyy pois päältä ja jarrunpidon valmiustilan
merkkivalo sammuu. Jos jokin yllä luetelluista tilanteista havaitaan järjestel-
män pitäessä jarrua kytkettynä, summerin ääni kuuluu ja viesti ilmestyy moni-
toiminäyttöön. Tällöin seisontajarru kytkeytyy automaattisesti.
Jarrunpitojärjestelmä pitää jarru t kytkettyinä vaihteenvalitsimen
ollessa muussa asennossa kuin P tai R, kun järjestelmä on
päälle kytkettynä ja auto on pysäytetty jarrupolji nta painamalla.
Järjestelmä vapauttaa jarrut, k un kaasupoljinta painetaan vaih-
teenvalitsimen ollessa muussa asennossa kuin P tai N, mikä
mahdollistaa tasais en liikkeellelähdön.
OM10538FI.book Page 223 Monday, January 23, 2017 11:23 AM

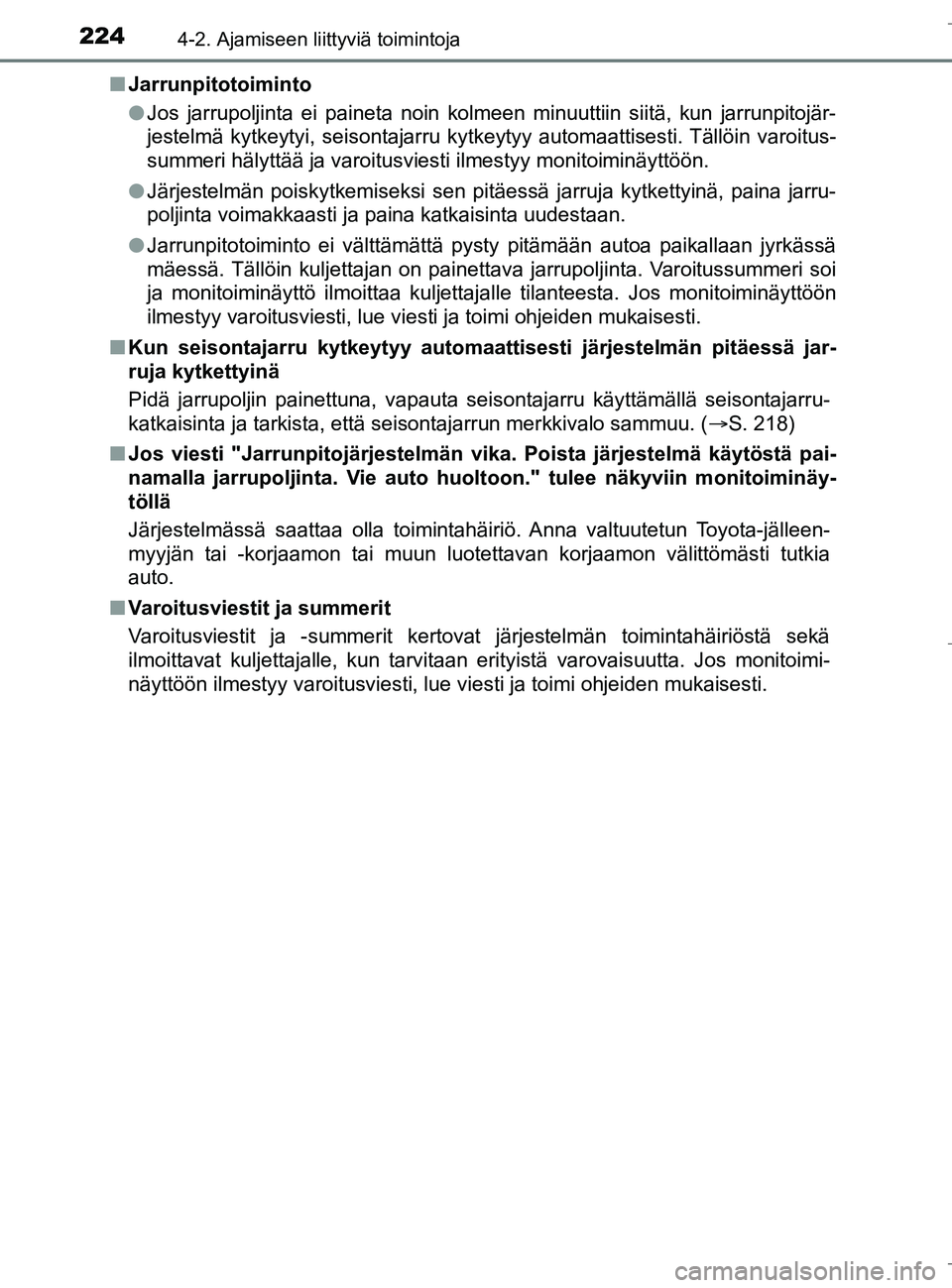

Page 224 of 688

2244-2. Ajamiseen liittyviä toimintoja
C-HR_HV_OM_Europe_OM10538FIn
Jarrunpitotoiminto
lJos jarrupoljinta ei paineta noin kolmeen minuuttiin siitä, kun jarrunpitojär-
jestelmä kytkeytyi, seisontajarru kytkeytyy automaattisesti. Tällöin varoitus-
summeri hälyttää ja varoitusviesti ilmestyy monitoiminäyttöön.
l Järjestelmän poiskytkemiseksi sen pitäessä jarruja kytkettyinä, paina jarru-
poljinta voimakkaasti ja paina katkaisinta uudestaan.
l Jarrunpitotoiminto ei välttämättä pysty pitämään autoa paikallaan jyrkässä
mäessä. Tällöin kuljettajan on painettava jarrupoljinta. Varoitussummeri soi
ja monitoiminäyttö ilmoittaa kuljettajalle tilanteesta. Jos monitoiminäyttöö\
n
ilmestyy varoitusviesti, lue viesti ja toimi ohjeiden mukaisesti.
n Kun seisontajarru kytkeytyy automaattisesti järjestelmän pitäessä jar-
ruja kytkettyinä
Pidä jarrupoljin painettuna, vapauta seisontajarru käyttämällä seisontajarru-
katkaisinta ja tarkista, että seisontajarrun merkkivalo sammuu. ( S. 218)
n Jos viesti "Jarrunpitojärjestelmän vika. Poista järjestelmä \
käytöstä pai-
namalla jarrupoljinta. Vie auto huoltoon." tulee näkyviin monitoiminäy-
töllä
Järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon välittömästi tutkia
auto.
n Varoitusviestit ja summerit
Varoitusviestit ja -summerit kertovat järjestelmän toimintahäiriöstä sekä
ilmoittavat kuljettajalle, kun tarvitaan erityistä varovaisuutta. Jos monitoimi-
näyttöön ilmestyy varoitusviesti, lue viesti ja toimi ohjeiden mukaisesti.
OM10538FI.book Page 224 Monday, January 23, 2017 11:23 AM

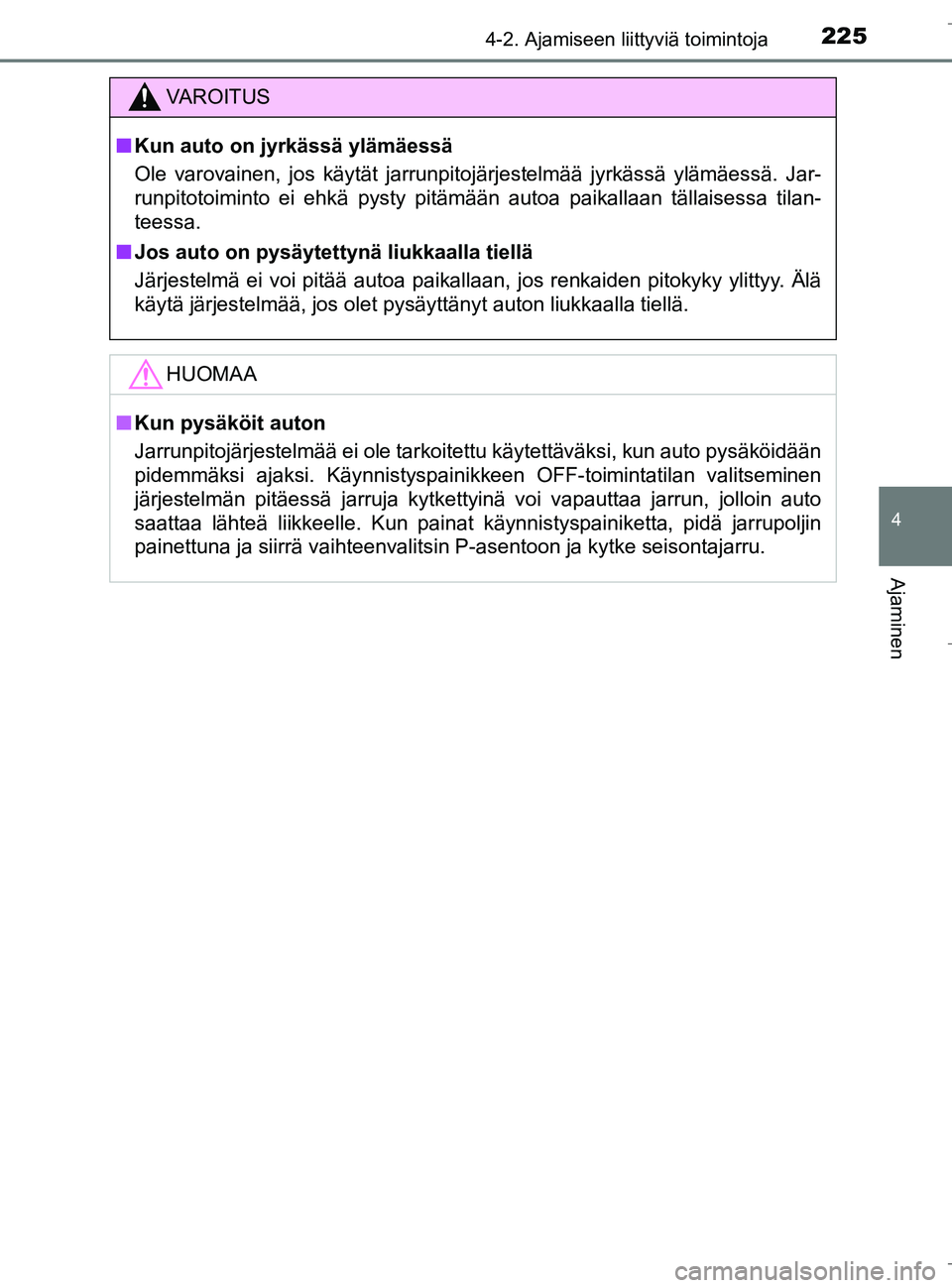

Page 225 of 688

2254-2. Ajamiseen liittyviä toimintoja
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nKun auto on jyrkässä ylämäessä
Ole varovainen, jos käytät jarrunpitojärjestelmää jyrkässä ylämäessä. Jar-
runpitotoiminto ei ehkä pysty pitämään autoa paikallaan tällaisessa tilan-
teessa.
n Jos auto on pysäytettynä liukkaalla tiellä
Järjestelmä ei voi pitää autoa paikallaan, jos renkaiden pitokyky ylittyy. Älä
käytä järjestelmää, jos olet pysäyttänyt auton liukkaalla tiellä.
HUOMAA
nKun pysäköit auton
Jarrunpitojärjestelmää ei ole tarkoitettu käytettäväksi,\
kun auto pysäköidään
pidemmäksi ajaksi. Käynnistyspainikkeen OFF-toimintatilan valitseminen
järjestelmän pitäessä jarruja kytkettyinä voi vapauttaa jarrun, jolloin auto
saattaa lähteä liikkeelle. Kun painat käynnistyspainiketta, pidä jarrupoljin
painettuna ja siirrä vaihteenvalitsin P-asentoon ja kytke seisontajarru.
OM10538FI.book Page 225 Monday, January 23, 2017 11:23 AM
Page 226 of 688

2264-3. Valojen ja pyyhinten käyttö
C-HR_HV_OM_Europe_OM10538FI
Ajovalojen katkaisin
Vivun pään kiertäminen sytyttää valot seuraavasti:Ajovalot, päiväajovalot
( S. 229) ja kaikki alla
luetellut valot kytkeyty-
vät päälle ja pois päältä
automaattisesti.
(Kun käynnistyspainike
on ON-toimintatilassa.)
Etuseisontavalot, taka-
valot, rekister ikilven va-
lot ja mittariston valot
syttyvät.
Ajovalot ja kaikki muut
yllä mainitut valot sytty-
vät.
Ajovaloja voidaan käyttää joko käsin tai automaattisesti.
Käyttöohjeet
1
2
3
OM10538FI.book Page 226 Monday, January 23, 2017 11:23 AM

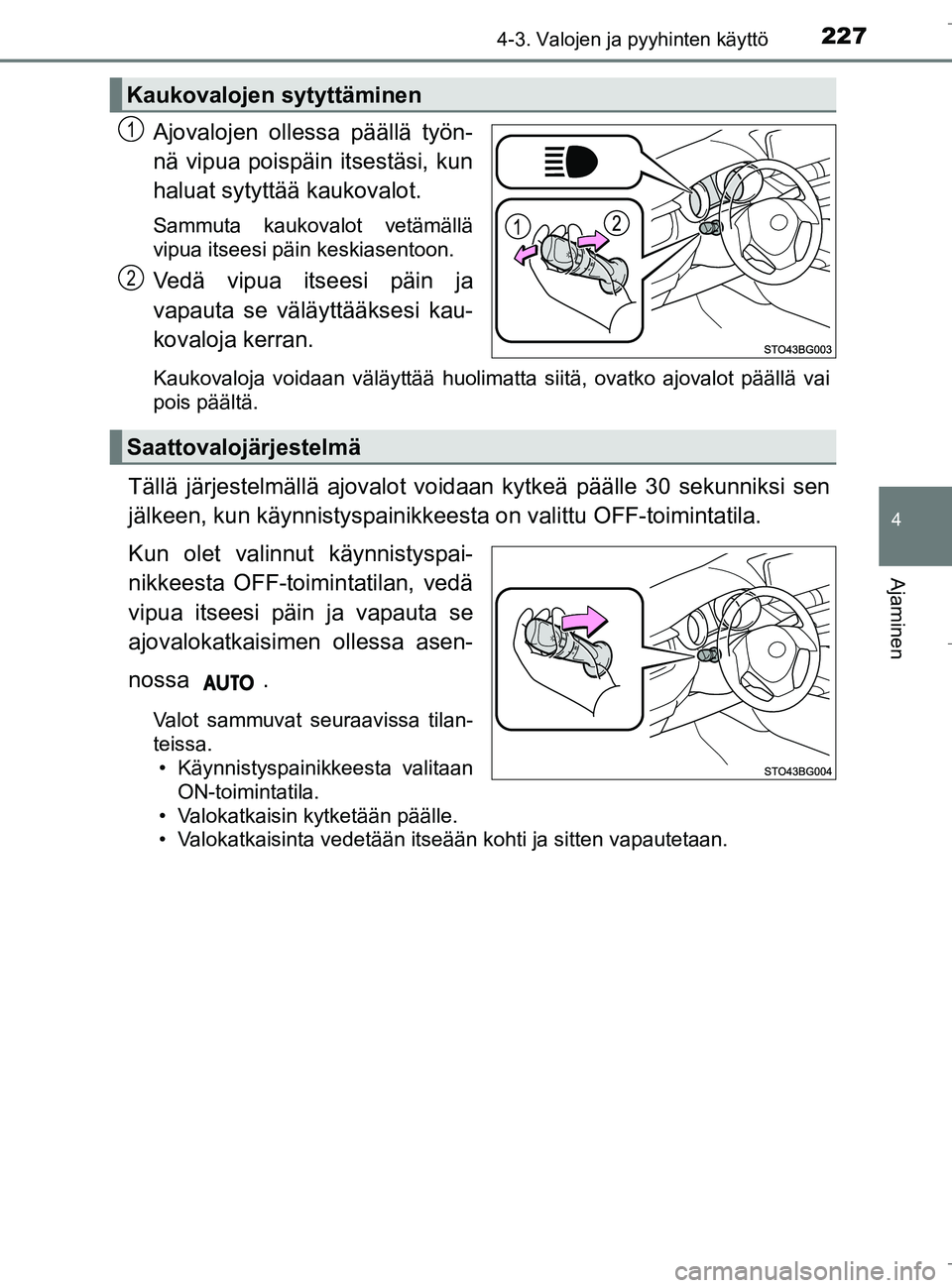

Page 227 of 688

2274-3. Valojen ja pyyhinten käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
Ajovalojen ollessa päällä työn-
nä vipua poispäin itsestäsi, kun
haluat sytyttää kaukovalot.
Sammuta kaukovalot vetämällä
vipua itseesi päin keskiasentoon.
Vedä vipua itseesi päin ja
vapauta se väläyttääksesi kau-
kovaloja kerran.
Kaukovaloja voidaan väläyttää huolimatta siitä, ovatko ajovalot päällä vai
pois päältä.
Tällä järjestelmällä ajovalot voidaan kytkeä päälle 30 sekunniksi sen
jälkeen, kun käynnistyspainikkeesta on valittu OFF-toimintatila.
Kun olet valinnut käynnistyspai-
nikkeesta OFF-toimintatilan, vedä
vipua itseesi päin ja vapauta se
ajovalokatkaisimen ollessa asen-
nossa .
Valot sammuvat seuraavissa tilan-
teissa. • Käynnistyspainikkeesta valitaan ON-toimintatila.
• Valokatkaisin kytketään päälle.
• Valokatkaisinta vedetään itseään kohti ja sitten vapautetaan.\
Kaukovalojen sytyttäminen
1
2
Saattovalojärjestelmä
OM10538FI.book Page 227 Monday, January 23, 2017 11:23 AM

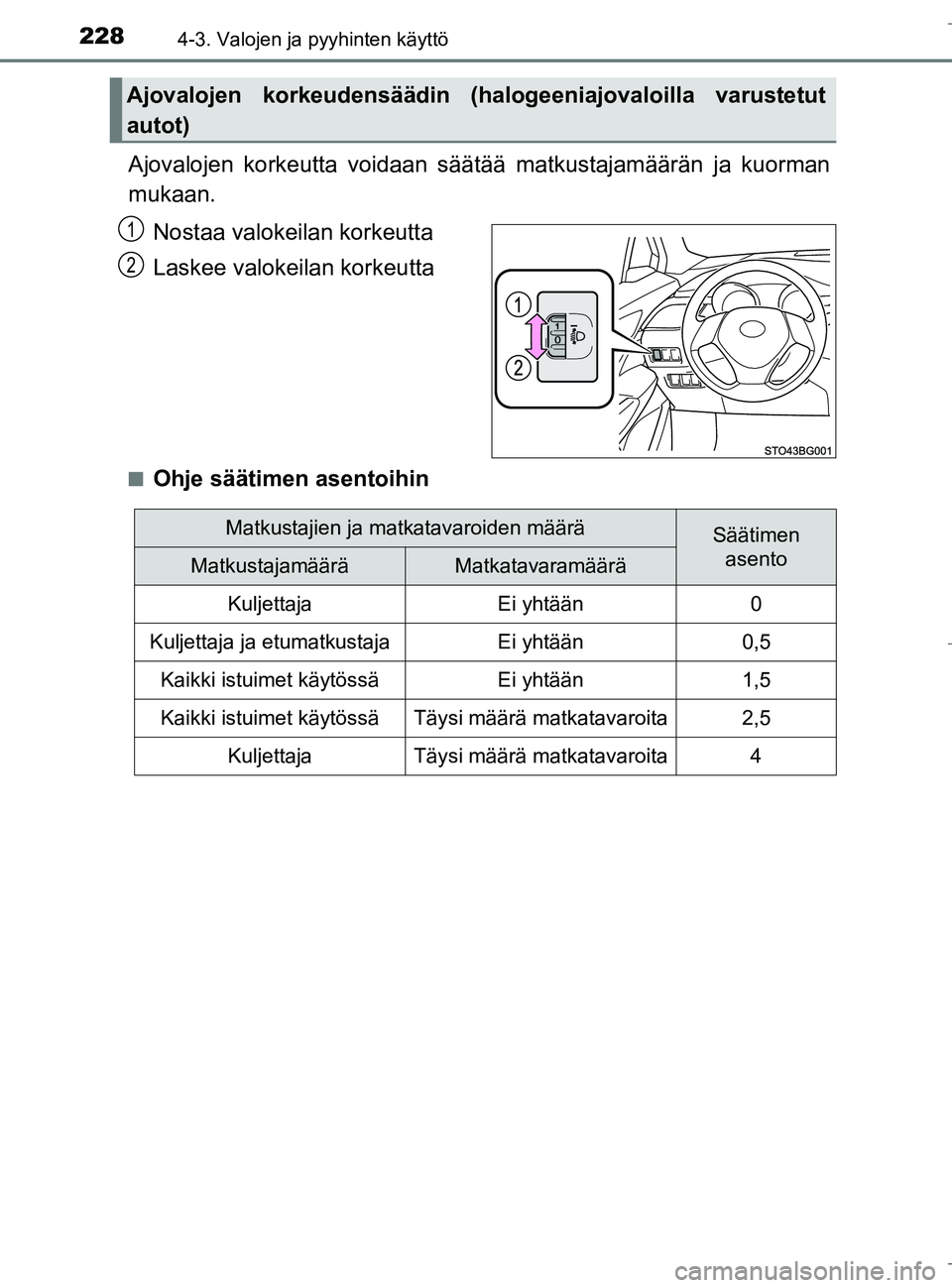

Page 228 of 688

2284-3. Valojen ja pyyhinten käyttö
C-HR_HV_OM_Europe_OM10538FI
Ajovalojen korkeutta voidaan säätää matkustajamäärän ja kuorman
mukaan.Nostaa valokeilan korkeutta
Laskee valokeilan korkeutta
nOhje säätimen asentoihin
Ajovalojen korkeudensäädin (halogeeniajovaloilla varustetut
autot)
1
2
Matkustajien ja matkatavaroiden määräSäätimen asento
MatkustajamääräMatkatavaramäärä
KuljettajaEi yhtään0
Kuljettaja ja etumatkustajaEi yhtään0,5
Kaikki istuimet käytössäEi yhtään1,5
Kaikki istuimet käytössäTäysi määrä matkatavaroita2,5
KuljettajaTäysi määrä matkatavaroita4
OM10538FI.book Page 228 Monday, January 23, 2017 11:23 AM

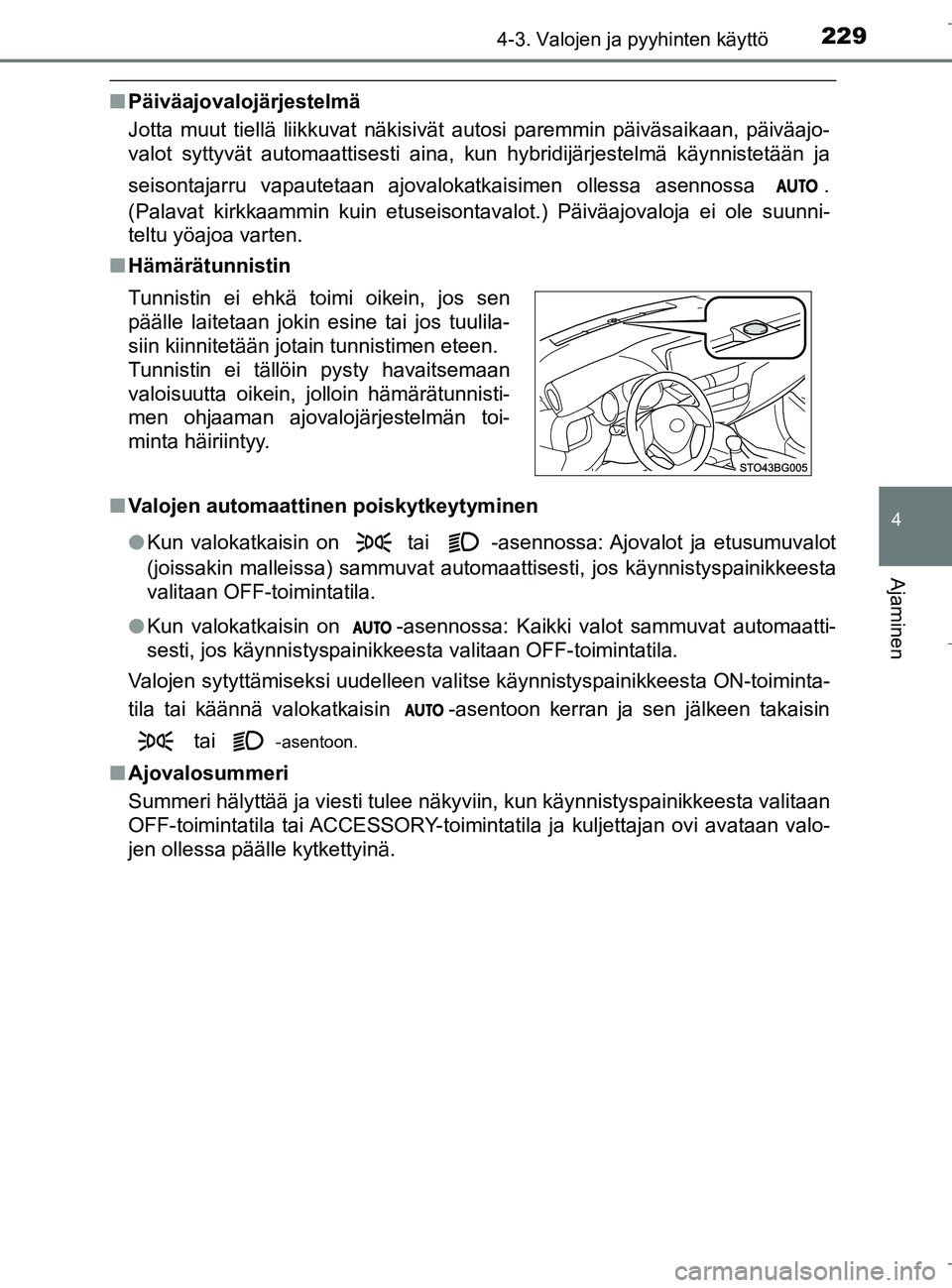

Page 229 of 688

2294-3. Valojen ja pyyhinten käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10538FI
nPäiväajovalojärjestelmä
Jotta muut tiellä liikkuvat näkisivät autosi paremmin päiväsaikaan, päiväajo-
valot syttyvät automaattisesti aina, kun hybridijärjestelmä käynnistetään ja
seisontajarru vapautetaan ajovalokatkaisimen ollessa asennossa .
(Palavat kirkkaammin kuin etuseisontav alot.) Päiväajovaloja ei ole suunni-
teltu yöajoa varten.
n Hämärätunnistin
n Valojen automaattinen poiskytkeytyminen
lKun valokatkaisin on
tai -asennossa: Ajovalot ja etusumuvalot
(joissakin malleissa) sammuvat automaattisesti, jos käynnistyspainikkeesta
valitaan OFF-toimintatila.
l Kun valokatkaisin on -asennossa: Kaikki valot sammuvat automaatti-
sesti, jos käynnistyspainikkeesta valitaan OFF-toimintatila.
Valojen sytyttämiseksi uudelleen valitse käynnistyspainikkeesta ON-toiminta-
tila tai käännä valokatkaisin -asentoon kerran ja sen jälkeen takaisin
tai -asentoon.
n Ajovalosummeri
Summeri hälyttää ja viesti tulee näkyviin, kun käynnistyspainikkeesta valitaan
OFF-toimintatila tai ACCESSORY-toimintatila ja kuljettajan ovi avataan valo-
jen ollessa päälle kytkettyinä. Tunnistin ei ehkä toimi oikein, jos sen
päälle laitetaan jokin esine tai jos tuulila-
siin kiinnitetään jotain tunnistimen eteen.
Tunnistin ei tällöin pysty havaitsemaan
valoisuutta oikein, jolloin hämärätunnisti-
men ohjaaman ajovalojärjestelmän toi-
minta häiriintyy.
OM10538FI.book Page 229 Monday, January 23, 2017 11:23 AM

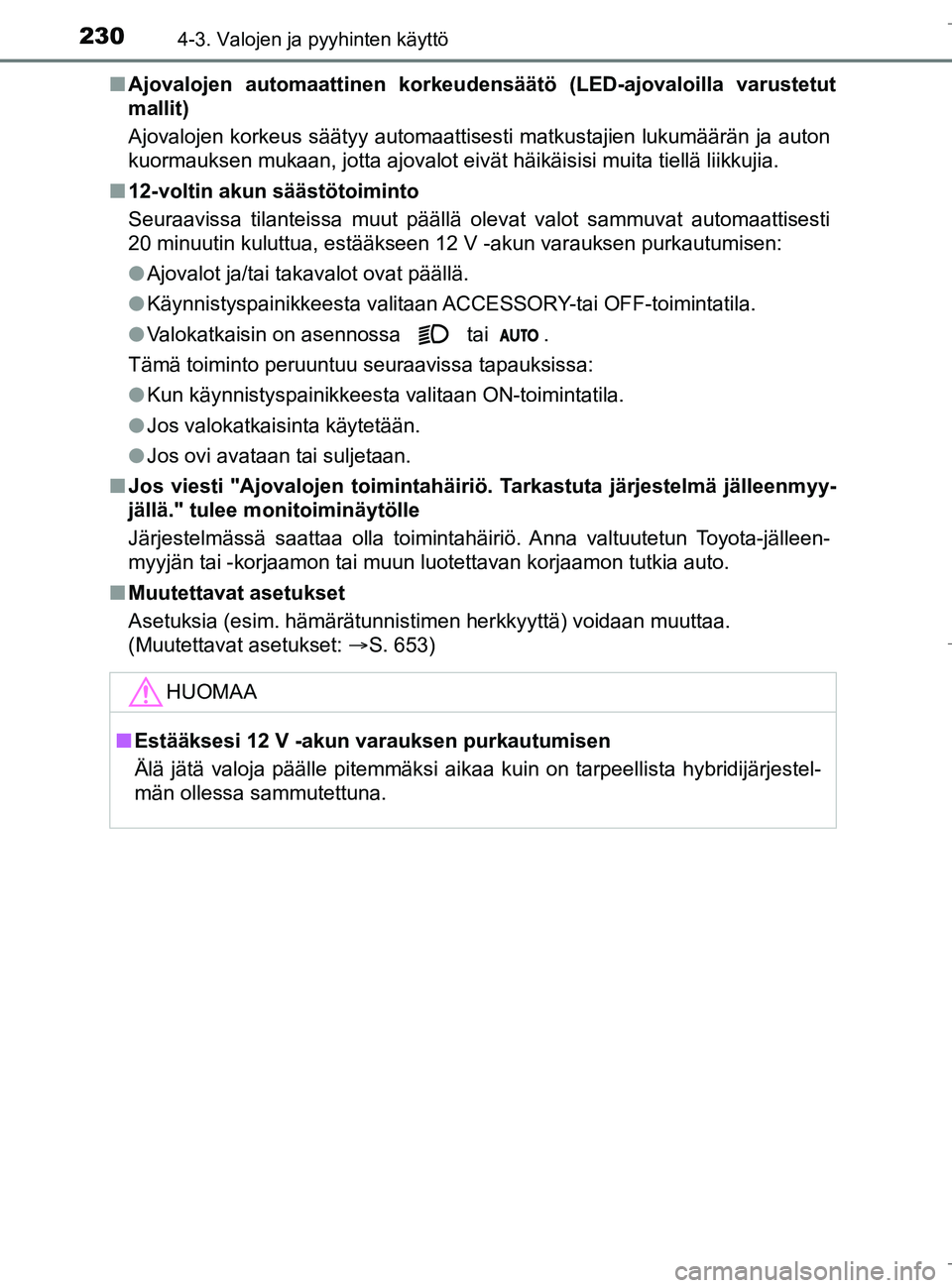

Page 230 of 688

2304-3. Valojen ja pyyhinten käyttö
C-HR_HV_OM_Europe_OM10538FIn
Ajovalojen automaattinen korkeudensäätö (LED-ajovaloilla varustetut
mallit)
Ajovalojen korkeus säätyy automaattisesti matkustajien lukumäärän ja auton
kuormauksen mukaan, jotta ajovalot eivät häikäisisi muita tiell\
ä liikkujia.
n 12-voltin akun säästötoiminto
Seuraavissa tilanteissa muut päällä olevat valot sammuvat automaattisesti
20 minuutin kuluttua, estääkseen 12 V -akun varauksen purkautumisen:
lAjovalot ja/tai takavalot ovat päällä.
l Käynnistyspainikkeesta valitaan ACCESSORY-tai OFF-toimintatila.
l Valokatkaisin on asennossa tai .
Tämä toiminto peruuntuu seuraavissa tapauksissa:
l Kun käynnistyspainikkeesta valitaan ON-toimintatila.
l Jos valokatkaisinta käytetään.
l Jos ovi avataan tai suljetaan.
n Jos viesti "Ajovalojen toimintahäiriö . Tarkastuta järjestelmä jälleenmyy-
jällä." tulee monitoiminäytölle
Järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
n Muutettavat asetukset
Asetuksia (esim. hämärätunnistimen herkkyyttä) voidaan muuttaa.
(Muutettavat asetukset: S. 653)
HUOMAA
nEstääksesi 12 V -akun varauksen purkautumisen
Älä jätä valoja päälle pitemmäksi aikaa kuin on tarpeellista hybridijärjestel-
män ollessa sammutettuna.
OM10538FI.book Page 230 Monday, January 23, 2017 11:23 AM
