Page 511 of 688

5117-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

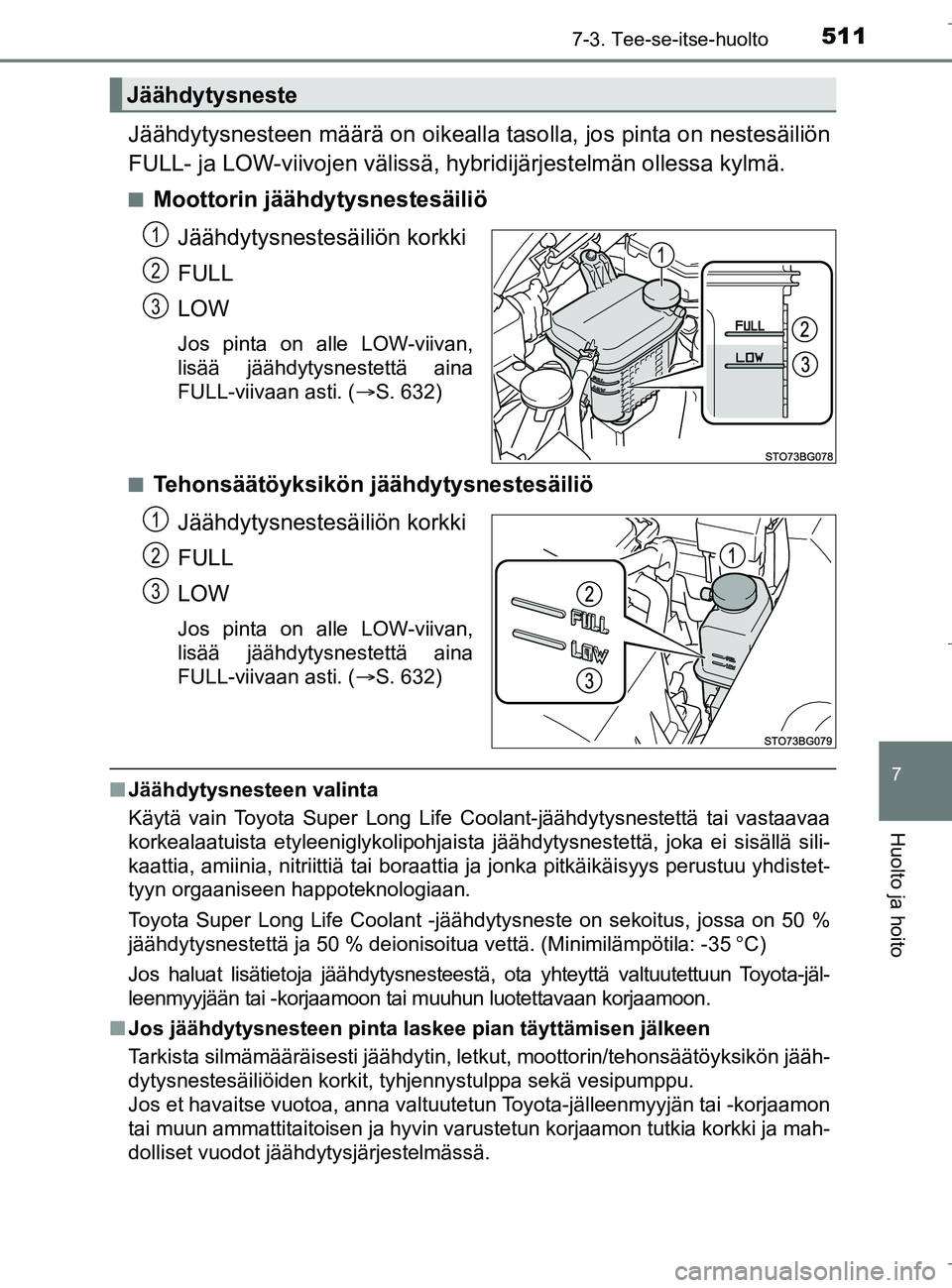

Jäähdytysnesteen määrä on oikealla tasolla, jos pinta on nestesäiliön
FULL- ja LOW-viivojen välissä, hy bridijärjestelmän ollessa kylmä.
nMoottorin jäähdytysnestesäiliö
Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan,
lisää jäähdytysnestettä aina
FULL-viivaan asti. ( S. 632)
n
Tehonsäätöyksikön jäähdytysnestesäiliö Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan,
lisää jäähdytysnestettä aina
FULL-viivaan asti. ( S. 632)
nJäähdytysnesteen valinta
Käytä vain Toyota Super Long Life Coolant-jäähdytysnestettä tai vastaavaa
korkealaatuista etyleeniglykolipohjaista jäähdytysnestettä, jok\
a ei sisällä sili-
kaattia, amiinia, nitriittiä tai boraattia ja jonka pitkäikäisyys perustuu yhdistet-
tyyn orgaaniseen happoteknologiaan.
Toyota Super Long Life Coolant -jäähdytysneste on sekoitus, jossa on 50 %
jäähdytysnestettä ja 50 % deionisoitua vettä. (Minimiläm\
pötila: -35 C)
Jos haluat lisätietoja jäähdytysnesteestä, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon ta i muuhun luotettavaan korjaamoon.
n Jos jäähdytysnesteen pinta laskee pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdytin, letkut, moottorin/tehonsäätöyksikön jääh-
dytysnestesäiliöiden korkit, tyhjennystulppa sekä vesipumppu.
Jos et havaitse vuotoa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia korkki ja mah-
dolliset vuodot jäähdytysjärjestelmässä.
Jäähdytysneste
1
2
3
1
2
3
OM10538FI.book Page 511 Monday, January 23, 2017 11:23 AM
Page 512 of 688

5127-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

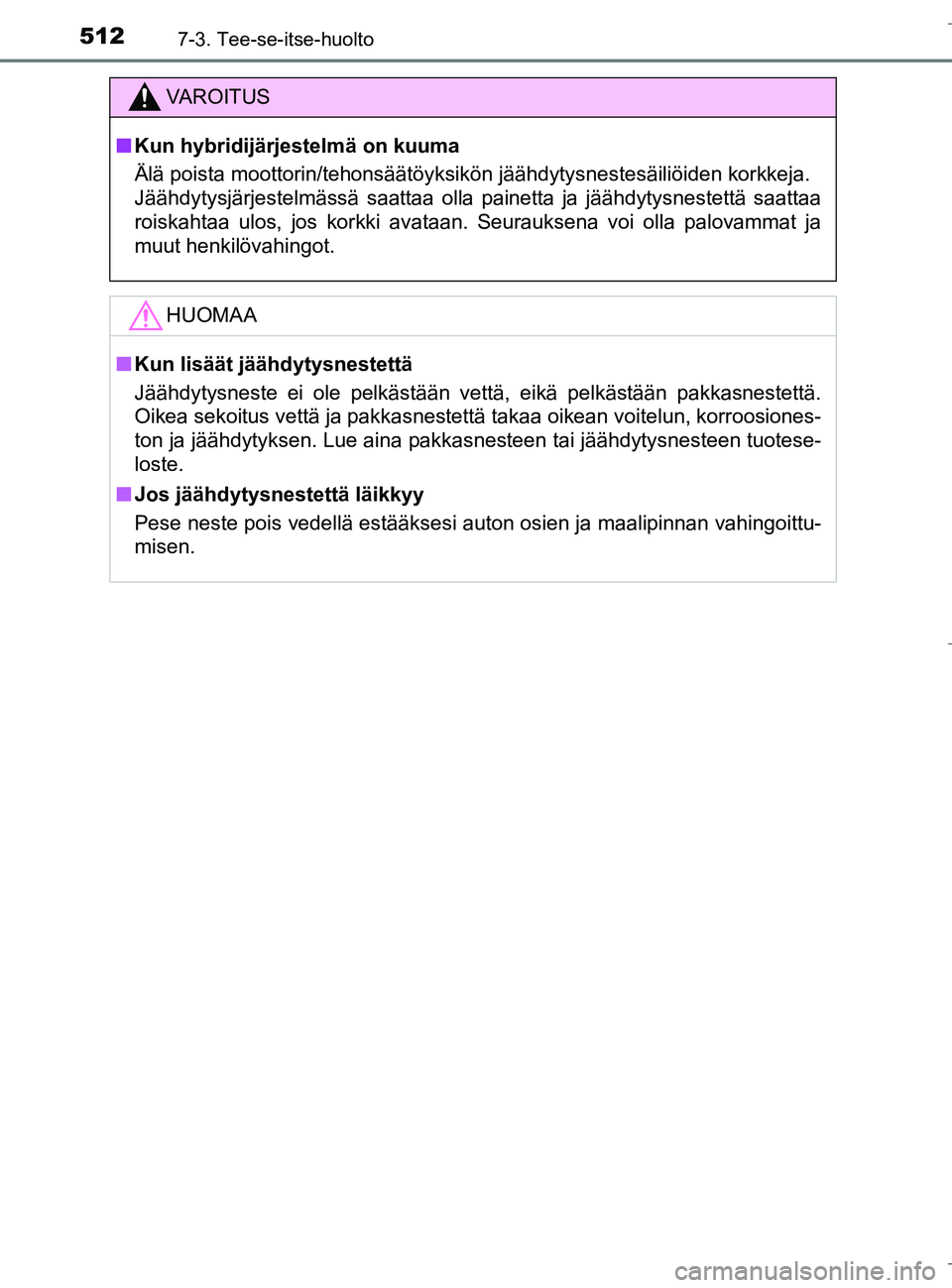

VAROITUS
nKun hybridijärjestelmä on kuuma
Älä poista moottorin/tehonsäätöyksikön jäähdytysnestesäiliöiden korkkeja.
Jäähdytysjärjestelmässä saattaa olla painetta ja jäähdytysnestettä saattaa
roiskahtaa ulos, jos korkki avataan. Seurauksena voi olla palovammat ja
muut henkilövahingot.
HUOMAA
nKun lisäät jäähdytysnestettä
Jäähdytysneste ei ole pelkästään vettä, eikä pelkästään pakkasnestettä.
Oikea sekoitus vettä ja pakkasnestettä takaa oikean voitelun, korroosiones-
ton ja jäähdytyksen. Lue aina pakkasnesteen tai jäähdytysnesteen tuotese-
loste.
n Jos jäähdytysnestettä läikkyy
Pese neste pois vedellä estääksesi auton osien ja maalipinnan vahingoittu-
misen.
OM10538FI.book Page 512 Monday, January 23, 2017 11:23 AM
Page 513 of 688

5137-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

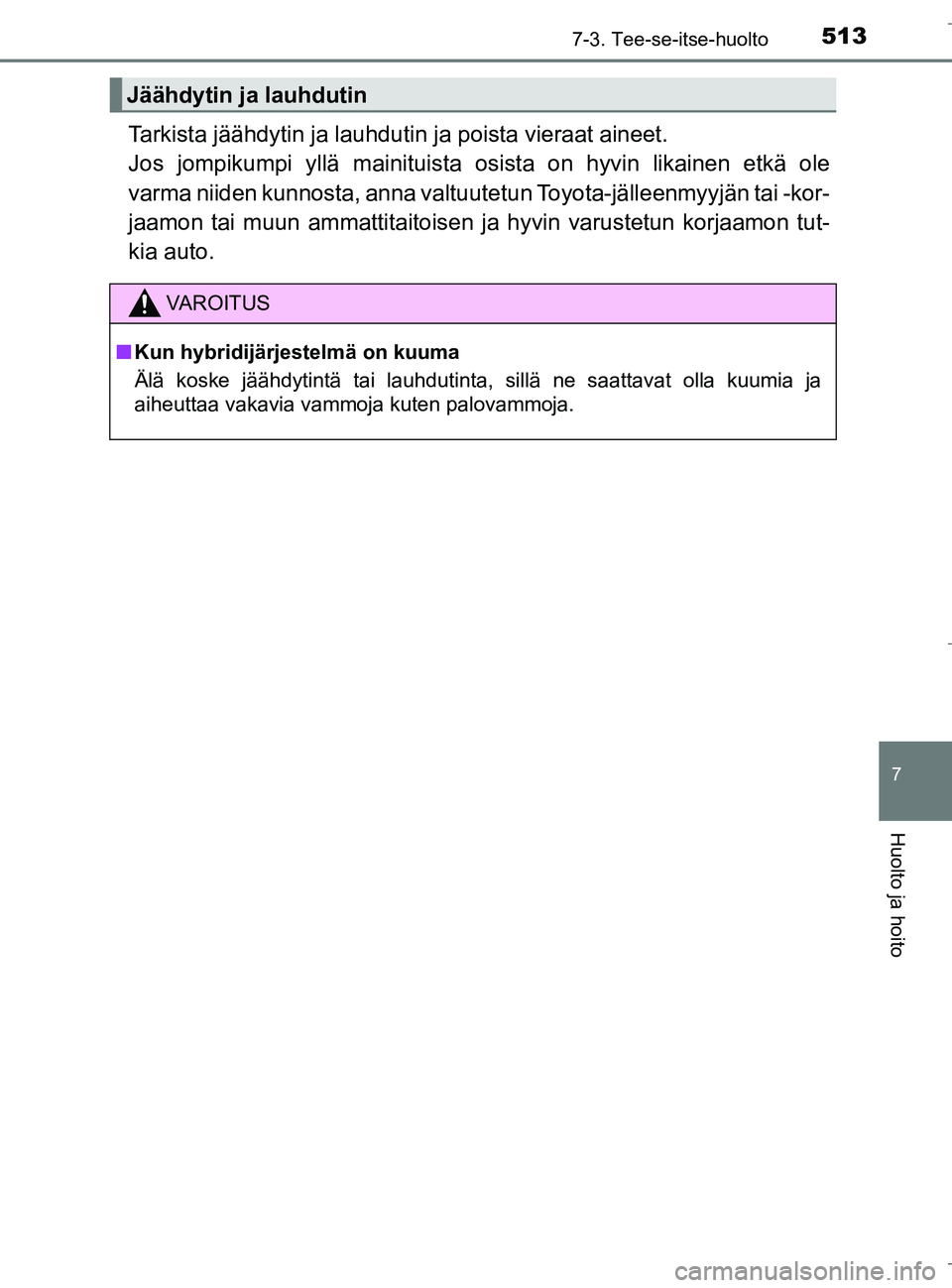

Tarkista jäähdytin ja lauhdutin ja poista vieraat aineet.
Jos jompikumpi yllä mainituista osista on hyvin likainen etkä ole
varma niiden kunnosta, anna valtuute tun Toyota-jälleenmyyjän tai -kor-
jaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tut-
kia auto.
Jäähdytin ja lauhdutin
VAROITUS
n Kun hybridijärjestelmä on kuuma
Älä koske jäähdytintä tai lauhdutinta, sillä ne saattavat olla kuumia ja
aiheuttaa vakavia vammoja kuten palovammoja.
OM10538FI.book Page 513 Monday, January 23, 2017 11:23 AM
Page 514 of 688

5147-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

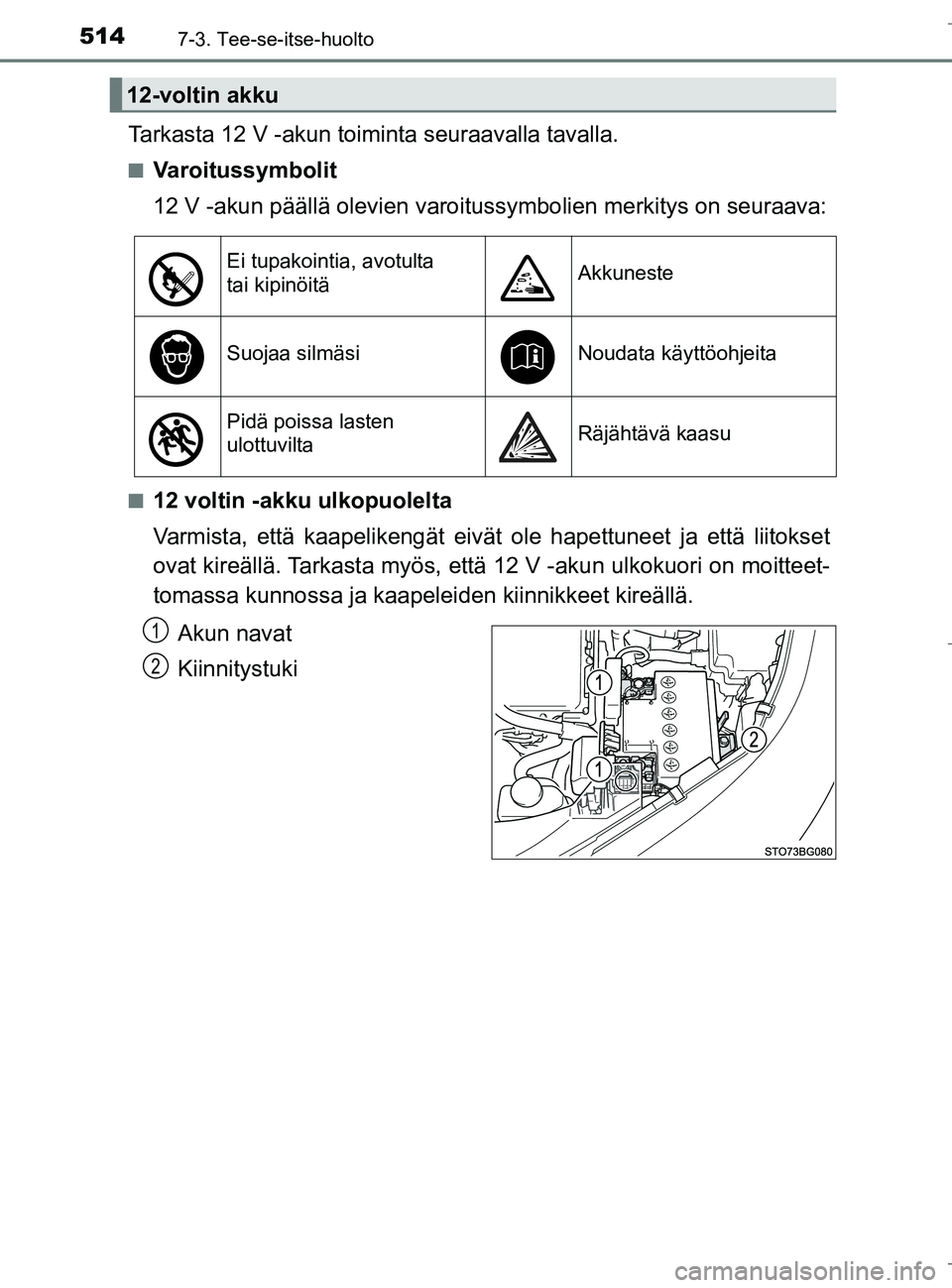

Tarkasta 12 V -akun toiminta seuraavalla tavalla.
nVaroitussymbolit
12 V -akun päällä olevien varoitussymbolien merkitys on seuraava:
n12 voltin -akku ulkopuolelta
Varmista, että kaapelikengät eivät ole hapettuneet ja että liitokset
ovat kireällä. Tarkasta myös, että 12 V -akun ulkokuori on moitteet-
tomassa kunnossa ja kaapelei den kiinnikkeet kireällä.
Akun navat
Kiinnitystuki
12-voltin akku
Ei tupakointia, avotulta
tai kipinöitäAkkuneste
Suojaa silmäsiNoudata käyttöohjeita
Pidä poissa lasten
ulottuviltaRäjähtävä kaasu
1
2
OM10538FI.book Page 514 Monday, January 23, 2017 11:23 AM
Page 515 of 688

5157-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

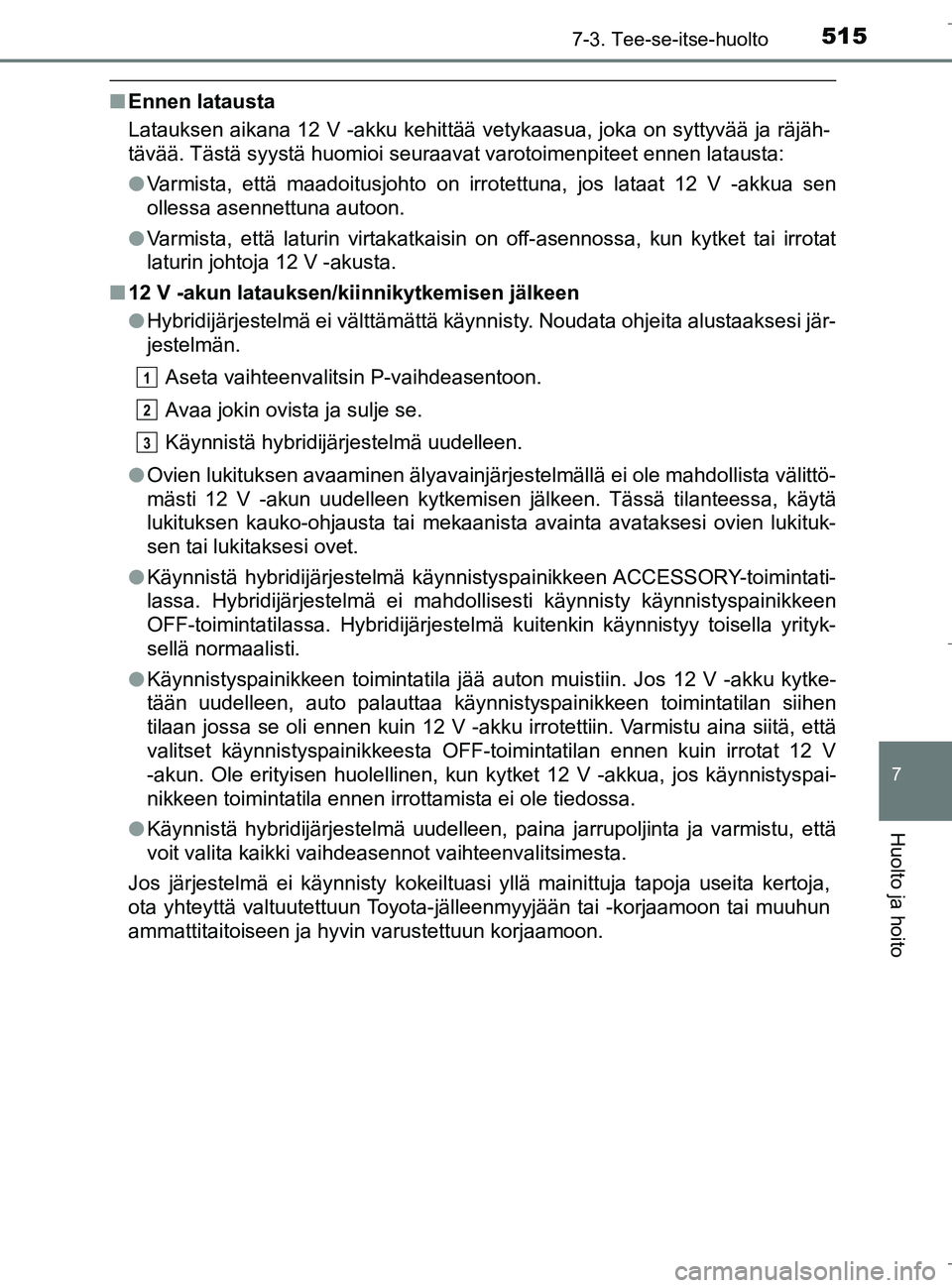

nEnnen latausta
Latauksen aikana 12 V -akku kehittää vetykaasua, joka on syttyvää ja räjäh-
tävää. Tästä syystä huomioi seuraavat varotoimenpiteet ennen latausta:
lVarmista, että maadoitusjohto on irrotettuna, jos lataat 12 V -akkua sen
ollessa asennettuna autoon.
l Varmista, että laturin virtakatkaisin on off-asennossa, kun kytket tai irrotat
laturin johtoja 12 V -akusta.
n 12 V -akun latauksen/kiinnikytkemisen jälkeen
lHybridijärjestelmä ei välttämättä käynnisty. Noudata ohjeita alustaaksesi jär-
jestelmän.
Aseta vaihteenvalitsin P-vaihdeasentoon.
Avaa jokin ovista ja sulje se.
Käynnistä hybridijärjestelmä uudelleen.
l Ovien lukituksen avaaminen älyavainjärjestelmällä ei ole mahdollista välittö-
mästi 12 V -akun uudelleen kytkemisen jälkeen. Tässä tilanteessa, käytä
lukituksen kauko-ohjausta tai mekaanista avainta avataksesi ovien lukituk-
sen tai lukitaksesi ovet.
l Käynnistä hybridijärjestelmä käynnistyspainikkeen ACCESSORY-toimintati-
lassa. Hybridijärjestelmä ei mahdollisesti käynnisty käynnistyspainikkeen
OFF-toimintatilassa. Hybridijärjestelmä kuitenkin käynnistyy toisella yrityk-
sellä normaalisti.
l Käynnistyspainikkeen toimintatila jää auton muistiin. Jos 12 V -akku kytke-
tään uudelleen, auto palauttaa käynnistyspainikkeen toimintatilan siihen
tilaan jossa se oli ennen kuin 12 V -akku irrotettiin. Varmistu aina siitä, että
valitset käynnistyspainikkeesta OFF-toimintatilan ennen kuin irrotat 12 V
-akun. Ole erityisen huolellinen, kun kytket 12 V -akkua, jos käynnistyspai-
nikkeen toimintatila ennen irrottamista ei ole tiedossa.
l Käynnistä hybridijärjestelmä uudelleen, paina jarrupoljinta ja varmistu, että
voit valita kaikki vaihdeasennot vaihteenvalitsimesta.
Jos järjestelmä ei käynnisty kokeiltuasi yllä mainittuja tapoja useita kertoja,
ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
1
2
3
OM10538FI.book Page 515 Monday, January 23, 2017 11:23 AM
Page 516 of 688

5167-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

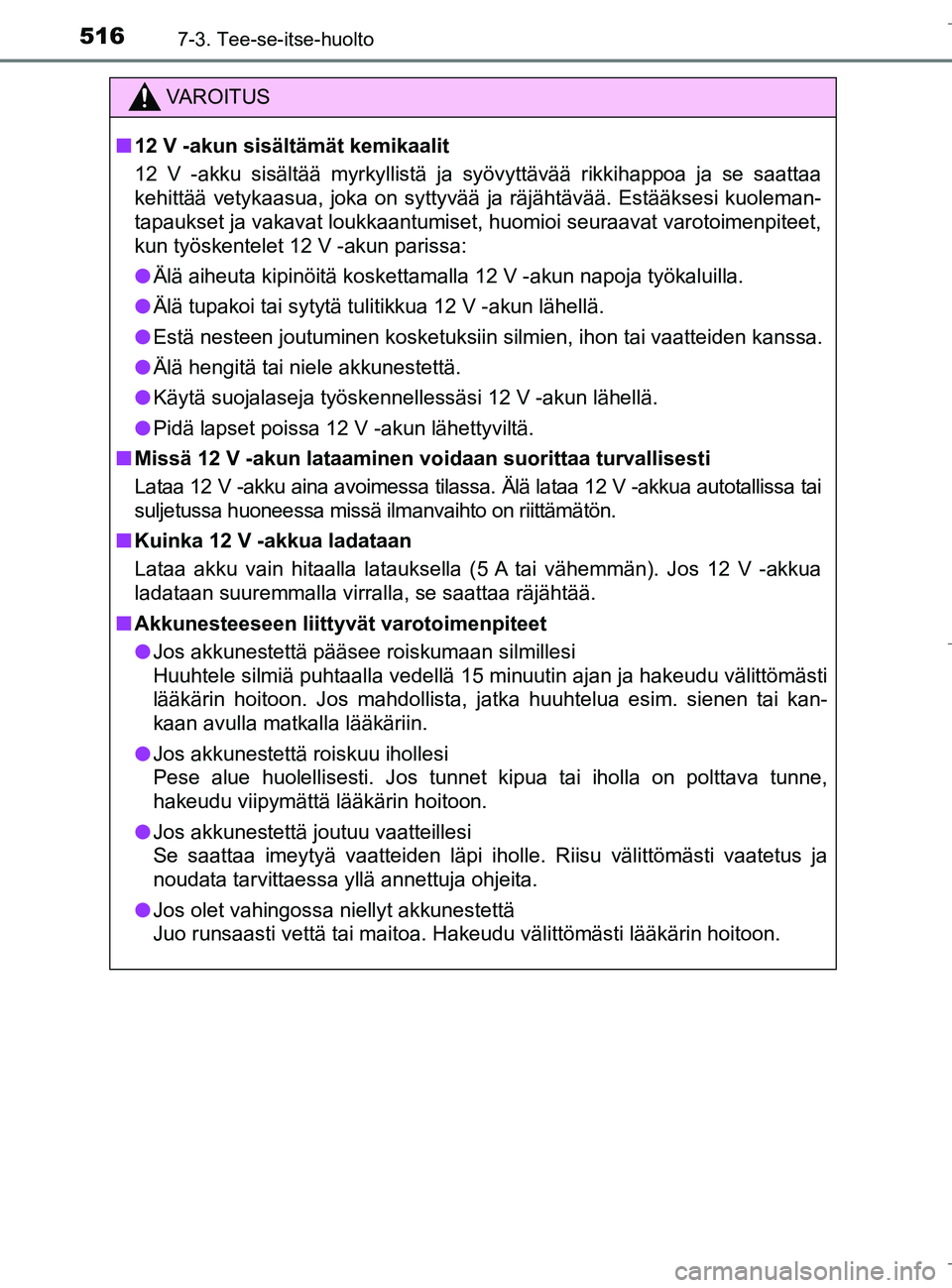

VAROITUS
n12 V -akun sisältämät kemikaalit
12 V -akku sisältää myrkyllistä ja syövyttävää rikkihappoa ja se saattaa
kehittää vetykaasua, joka on syttyvää ja räjähtävää. Estääksesi kuoleman-
tapaukset ja vakavat loukkaantumiset, huomioi seuraavat varotoimenpiteet\
,
kun työskentelet 12 V -akun parissa:
l Älä aiheuta kipinöitä koskettamalla 12 V -akun napoja työ\
kaluilla.
l Älä tupakoi tai sytytä tulitikkua 12 V -akun lähellä.
l Estä nesteen joutuminen kosketuksiin silmien, ihon tai vaatteiden kanssa.
l Älä hengitä tai niele akkunestettä.
l Käytä suojalaseja työskennellessäsi 12 V -akun lähellä.
l Pidä lapset poissa 12 V -akun lähettyviltä.
n Missä 12 V -akun lataaminen voidaan suorittaa turvallisesti
Lataa 12 V -akku aina avoimessa tilassa. Älä lataa 12 V -akkua autotallissa tai
suljetussa huoneessa missä ilmanvaihto on riittämätön.
n Kuinka 12 V -akkua ladataan
Lataa akku vain hitaalla latauksella (5 A tai vähemmän). Jos 12 V -akkua
ladataan suuremmalla virralla, se saattaa räjähtää.
n Akkunesteeseen liittyvät varotoimenpiteet
l Jos akkunestettä pääsee roiskumaan silmillesi
Huuhtele silmiä puhtaalla vedellä 15 minuutin ajan ja hakeudu välittömästi
lääkärin hoitoon. Jos mahdollista, jatka huuhtelua esim. sienen tai kan-
kaan avulla matkalla lääkäriin.
l Jos akkunestettä roiskuu ihollesi
Pese alue huolellisesti. Jos tunnet kipua tai iholla on polttava tunne,
hakeudu viipymättä lääkärin hoitoon.
l Jos akkunestettä joutuu vaatteillesi
Se saattaa imeytyä vaatteiden läpi iholle. Riisu välittömästi vaatetus ja
noudata tarvittaessa yllä annettuja ohjeita.
l Jos olet vahingossa niellyt akkunestettä
Juo runsaasti vettä tai maitoa. Hakeudu välittömästi lääkärin hoitoon.
OM10538FI.book Page 516 Monday, January 23, 2017 11:23 AM
Page 517 of 688

5177-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

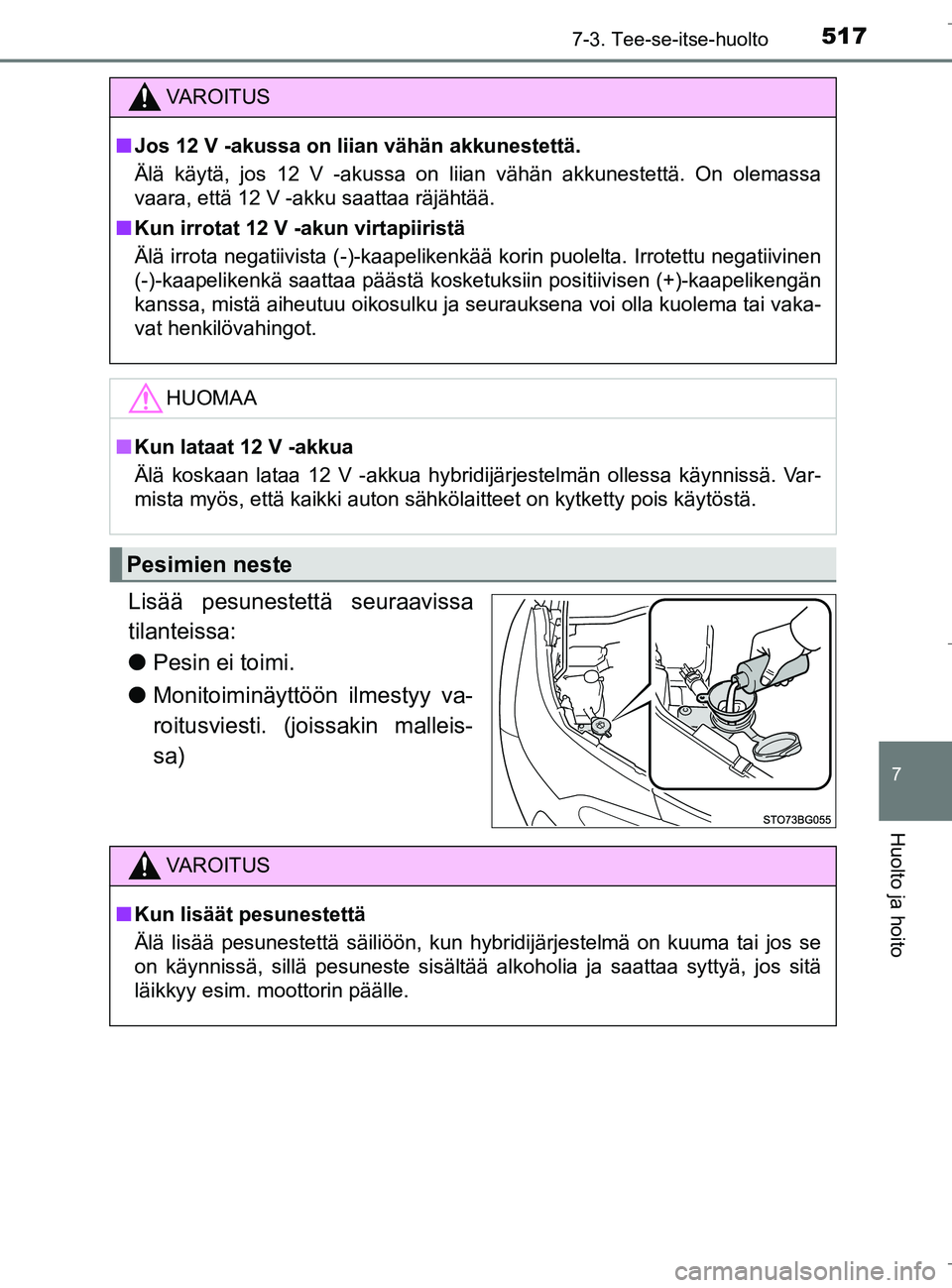

Lisää pesunestettä seuraavissa
tilanteissa:
lPesin ei toimi.
l Monitoiminäyttöön ilmestyy va-
roitusviesti. (joissakin malleis-
sa)
VAROITUS
nJos 12 V -akussa on liian vähän akkunestettä.
Älä käytä, jos 12 V -akussa on liian vähän akkunestettä. On olemassa
vaara, että 12 V -akku saattaa räjähtää.
n Kun irrotat 12 V -akun virtapiiristä
Älä irrota negatiivista (-)-kaapelikenk ää korin puolelta. Irrotettu negatiivinen
(-)-kaapelikenkä saattaa päästä kosketuksiin positiivisen (+)-kaapelikengän
kanssa, mistä aiheutuu oikosulku ja seurauksena voi olla kuolema tai vaka-
vat henkilövahingot.
HUOMAA
n Kun lataat 12 V -akkua
Älä koskaan lataa 12 V -akkua hybridijärjestelmän ollessa käynnissä. Var-
mista myös, että kaikki auton sähkölaitteet on kytketty pois\
käytöstä.
Pesimien neste
VAROITUS
nKun lisäät pesunestettä
Älä lisää pesunestettä säiliöön, kun hybridijä\
rjestelmä on kuuma tai jos se
on käynnissä, sillä pesuneste sisältää alkoholia ja saattaa syttyä, jos sitä
läikkyy esim. moottorin päälle.
OM10538FI.book Page 517 Monday, January 23, 2017 11:23 AM
Page 518 of 688

5187-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

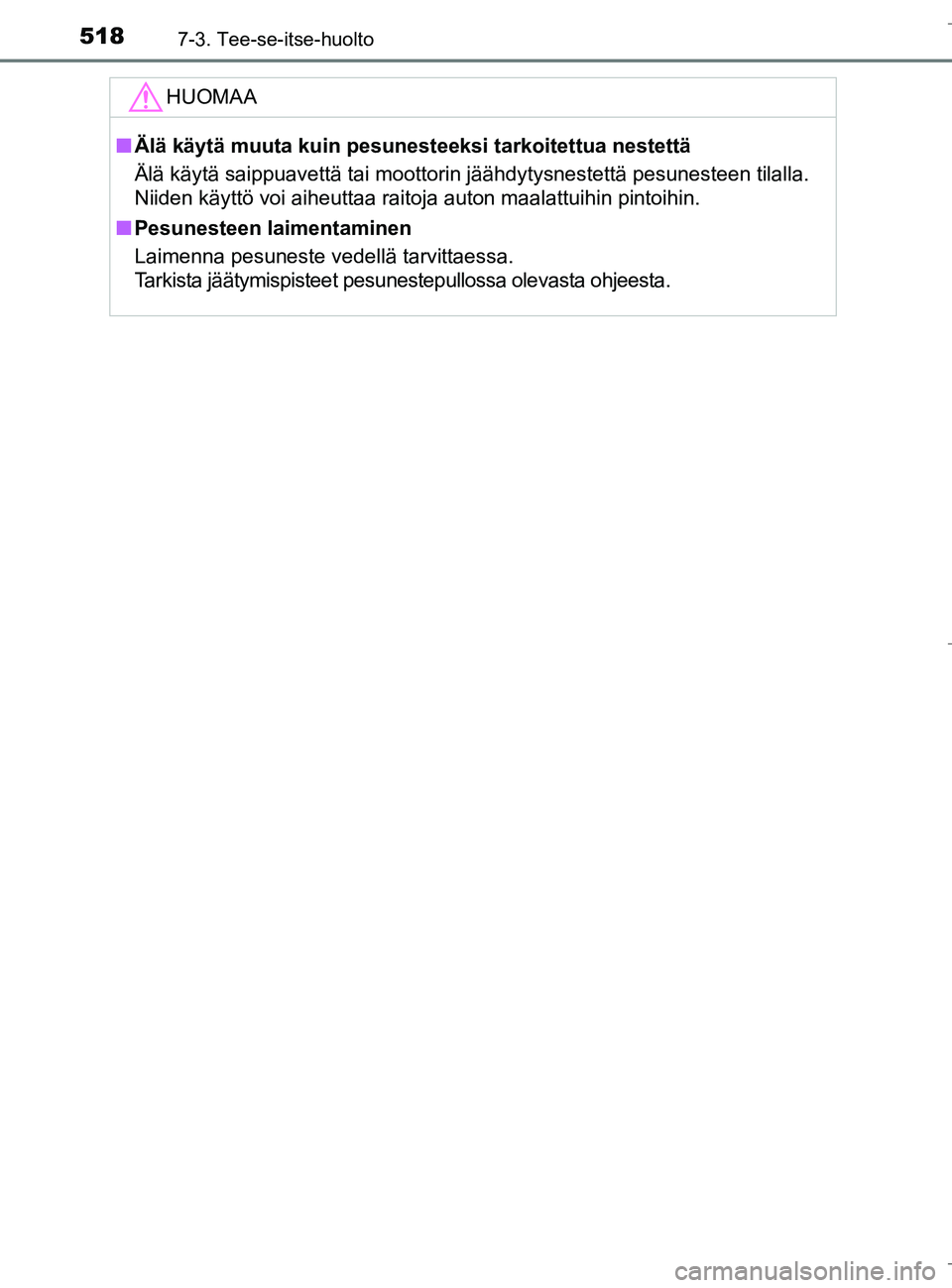

HUOMAA
nÄlä käytä muuta kuin pesun esteeksi tarkoitettua nestettä
Älä käytä saippuavettä tai moottorin jäähdytysneste\
ttä pesunesteen tilalla.
Niiden käyttö voi aiheuttaa raitoja auton maalattuihin pintoihin.
n Pesunesteen laimentaminen
Laimenna pesuneste vedellä tarvittaessa.
Tarkista jäätymispisteet pesunestepullossa olevasta ohjeesta.
OM10538FI.book Page 518 Monday, January 23, 2017 11:23 AM
Page 519 of 688

5197-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

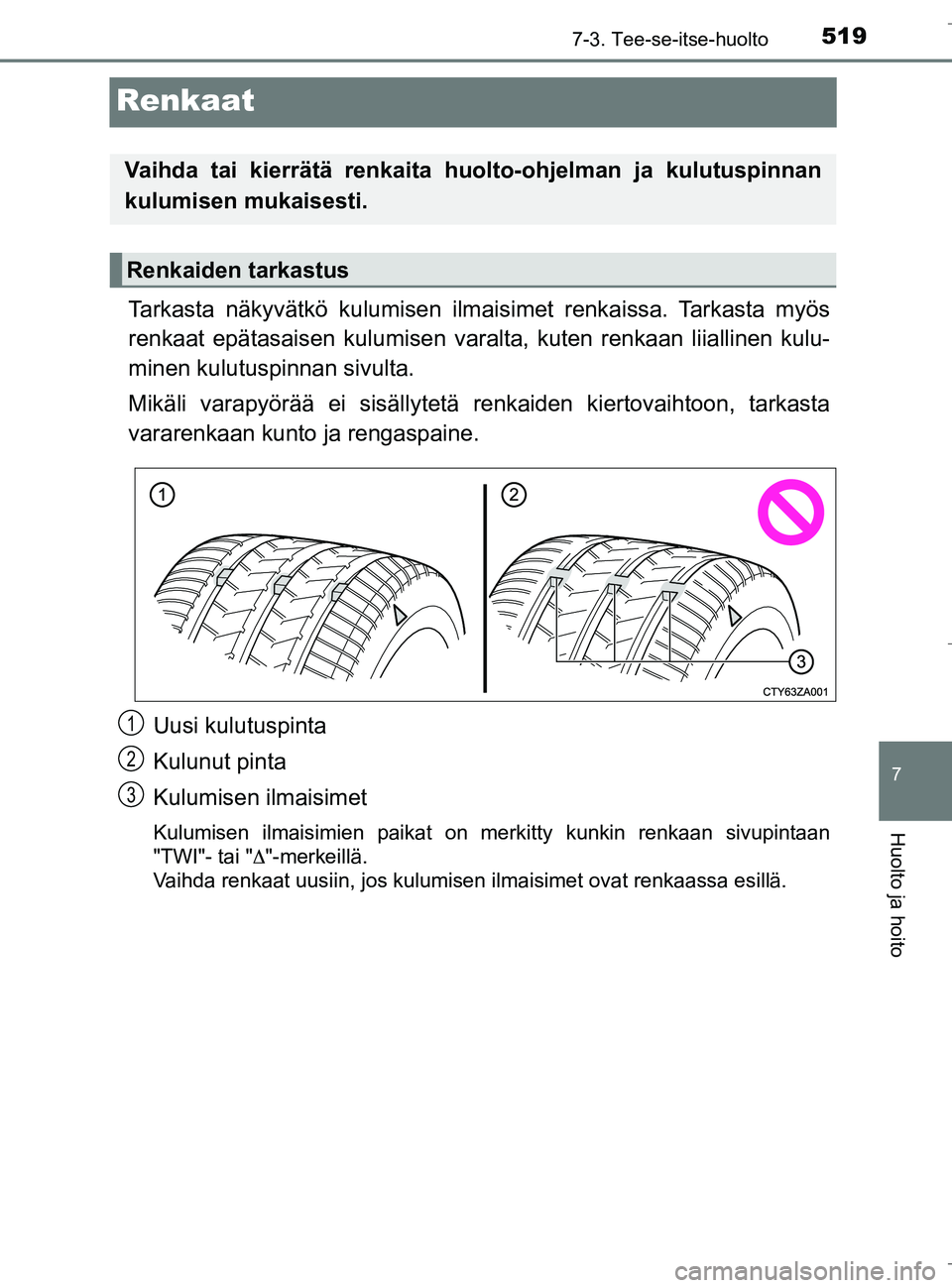

Renkaat
Tarkasta näkyvätkö kulumisen ilmaisimet renkaissa. Tarkasta myös
renkaat epätasaisen kulu misen varalta, kuten renkaan liiallinen kulu-
minen kulutuspinnan sivulta.
Mikäli varapyörää ei sisällytetä renkaiden kiertovaihtoon, tarkasta
vararenkaan kunto ja rengaspaine.
Uusi kulutuspinta
Kulunut pinta
Kulumisen ilmaisimet
Kulumisen ilmaisimien paikat on merkitty kunkin renkaan sivupintaan
"TWI"- tai " "-merkeillä.
Vaihda renkaat uusiin, jos kulumisen ilmaisimet ovat renkaassa esillä.
Vaihda tai kierrätä renkaita huolto-ohjelman ja kulutuspinnan
kulumisen mukaisesti.
Renkaiden tarkastus
1
2
3
OM10538FI.book Page 519 Monday, January 23, 2017 11:23 AM
Page 520 of 688

5207-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

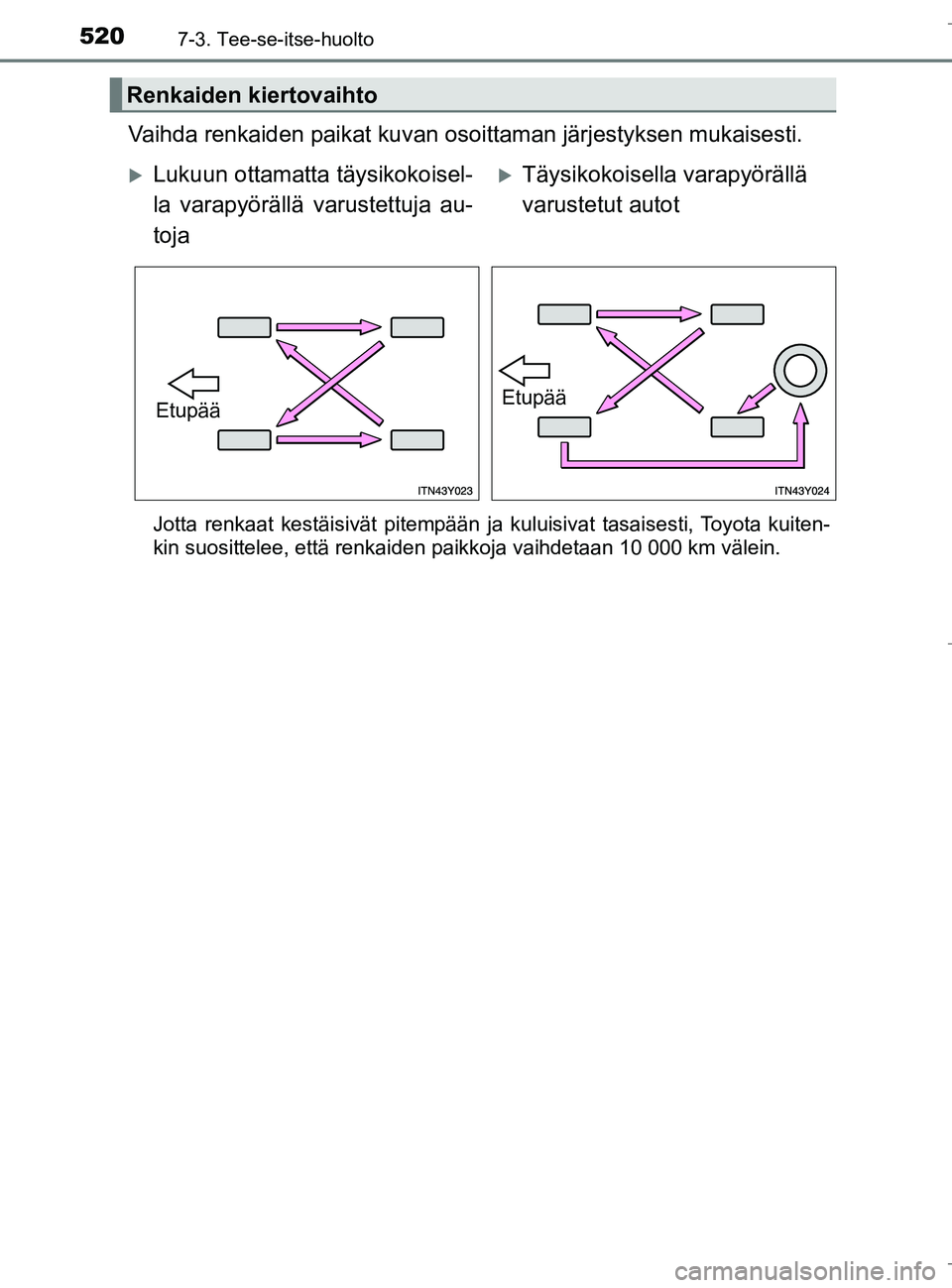

Vaihda renkaiden paikat kuvan osoittaman järjestyksen mukaisesti.
Jotta renkaat kestäisivät pitempään ja kuluisivat tasaisesti, Toyota kuiten-
kin suosittelee, että renkaiden paikkoja vaihdetaan 10 000 km välein.
Renkaiden kiertovaihto
Lukuun ottamatta täysikokoisel-
la varapyörällä varustettuja au-
tojaTäysikokoisella varapyörällä
varustetut autot
EtupääEtupää
OM10538FI.book Page 520 Monday, January 23, 2017 11:23 AM
