Page 501 of 688

5017-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

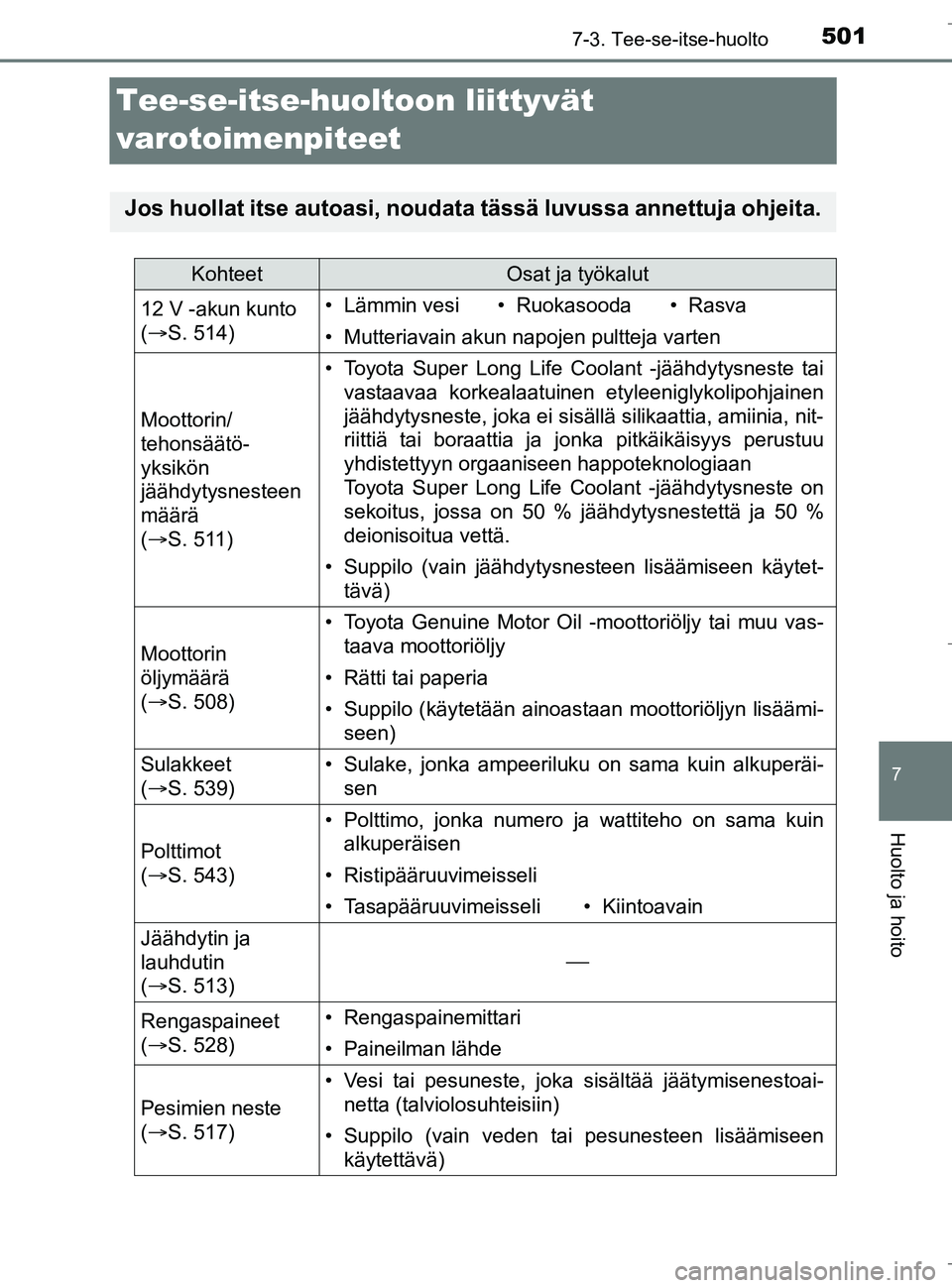

Tee-se-itse-huoltoon liittyvät
varotoimenpiteet
Jos huollat itse autoasi, noudata tässä luvussa annettuja ohjeita.
KohteetOsat ja työkalut
12 V -akun kunto
(  S. 514) • Lämmin vesi • Ruokasooda • Rasva
• Mutteriavain akun napojen pultteja varten
Moottorin/
tehonsäätö-
yksikön
jäähdytysnesteen
määrä
(
 S. 511) • Toyota Super Long Life Coolant -jäähdytysneste tai
vastaavaa korkealaatuinen etyleeniglykolipohjainen
jäähdytysneste, joka ei sisällä silikaattia, amiinia, nit-
riittiä tai boraattia ja jonka pitkäikäisyys perustuu
yhdistettyyn orgaaniseen happoteknologiaan
Toyota Super Long Life Coolant -jäähdytysneste on
sekoitus, jossa on 50 % jäähdytysnestettä ja 50 %
deionisoitua vettä.
• Suppilo (vain jäähdytysnesteen lisäämiseen käytet-tävä)
Moottorin
öljymäärä
(ï‚® S. 508)
• Toyota Genuine Motor Oil -moottoriöljy tai muu vas-
taava moottoriöljy
• Rätti tai paperia
• Suppilo (käytetään ainoastaan moottoriöljyn lisäämi-seen)
Sulakkeet
( S. 539)• Sulake, jonka ampeeriluku on sama kuin alkuperäi-
sen
Polttimot
(ï‚® S. 543)
• Polttimo, jonka numero ja wattiteho on sama kuin
alkuperäisen
• Ristipääruuvimeisseli
• Tasapääruuvimeisseli• Kiintoavain
Jäähdytin ja
lauhdutin
(ï‚® S. 513)

Rengaspaineet
( S. 528)• Rengaspainemittari
• Paineilman lähde
Pesimien neste
(ï‚® S. 517)
• Vesi tai pesuneste, joka sisältää jäätymisenestoai-
netta (talviolosuhteisiin)
• Suppilo (vain veden tai pesunesteen lisäämiseenkäytettävä)
OM10538FI.book Page 501 Monday, January 23, 2017 11:23 AM
Page 502 of 688

5027-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

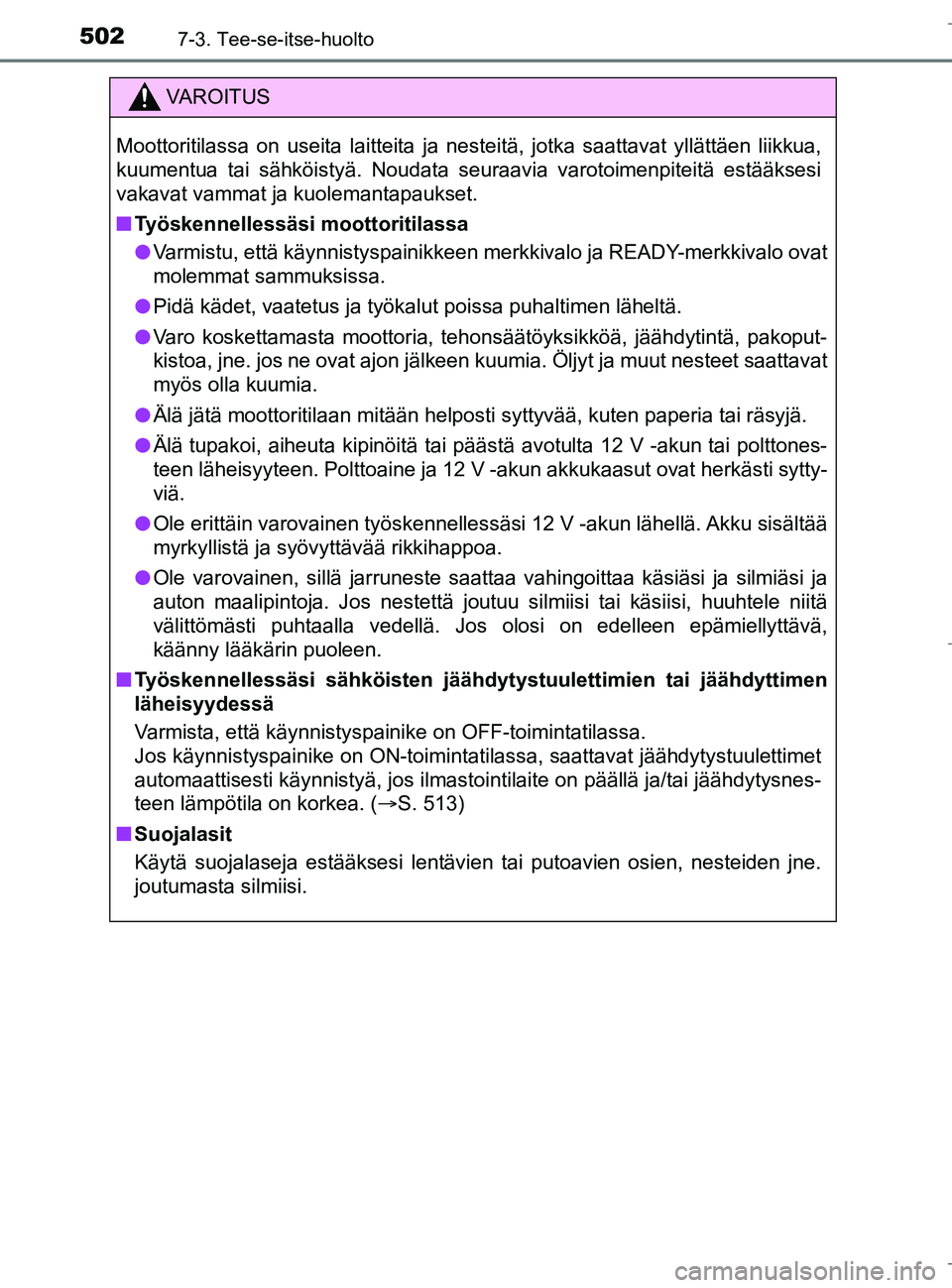

VAROITUS
Moottoritilassa on useita laitteita ja nesteitä, jotka saattavat yllättäen liikkua,
kuumentua tai sähköistyä. Noudata seuraavia varotoimenpiteitä estääksesi
vakavat vammat ja kuolemantapaukset.
nTyöskennellessäsi moottoritilassa
l Varmistu, että käynnistyspainikkeen merkkivalo ja READY-merkkivalo ovat
molemmat sammuksissa.
l Pidä kädet, vaatetus ja työkalut poissa puhaltimen läheltä.
l Varo koskettamasta moottoria, tehonsäätöyksikköä, jäähdytintä, pakoput-
kistoa, jne. jos ne ovat ajon jälkeen kuumia. Öljyt ja muut nesteet saattavat
myös olla kuumia.
l Älä jätä moottoritilaan mitään helposti syttyvää\
, kuten paperia tai räsyjä.
l Älä tupakoi, aiheuta kipinöitä tai päästä avotulta \
12 V -akun tai polttones-
teen läheisyyteen. Polttoaine ja 12 V -akun akkukaasut ovat herkästi sytty-
viä.
l Ole erittäin varovainen työskennellessäsi 12 V -akun lähellä. Akku sisältää
myrkyllistä ja syövyttävää rikkihappoa.
l Ole varovainen, sillä jarruneste saattaa vahingoittaa käsiäsi ja silmiäsi ja
auton maalipintoja. Jos nestettä joutuu silmiisi tai käsiisi, huuhtele niitä
välittömästi puhtaalla vedellä. Jos olosi on edelleen epämiellyttävä,
käänny lääkärin puoleen.
n Työskennellessäsi sähköisten jäähdyt ystuulettimien tai jäähdyttimen
läheisyydessä
Varmista, että käynnistyspainike on OFF-toimintatilassa.
Jos käynnistyspainike on ON-toimintatilassa, saattavat jäähdytystuul\
ettimet
automaattisesti käynnistyä, jos ilmastointilaite on päällä\
ja/tai jäähdytysnes-
teen lämpötila on korkea. ( S. 513)
n Suojalasit
Käytä suojalaseja estääksesi lentävien tai putoavien osien, nesteiden jne.
joutumasta silmiisi.
OM10538FI.book Page 502 Monday, January 23, 2017 11:23 AM
Page 503 of 688

5037-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

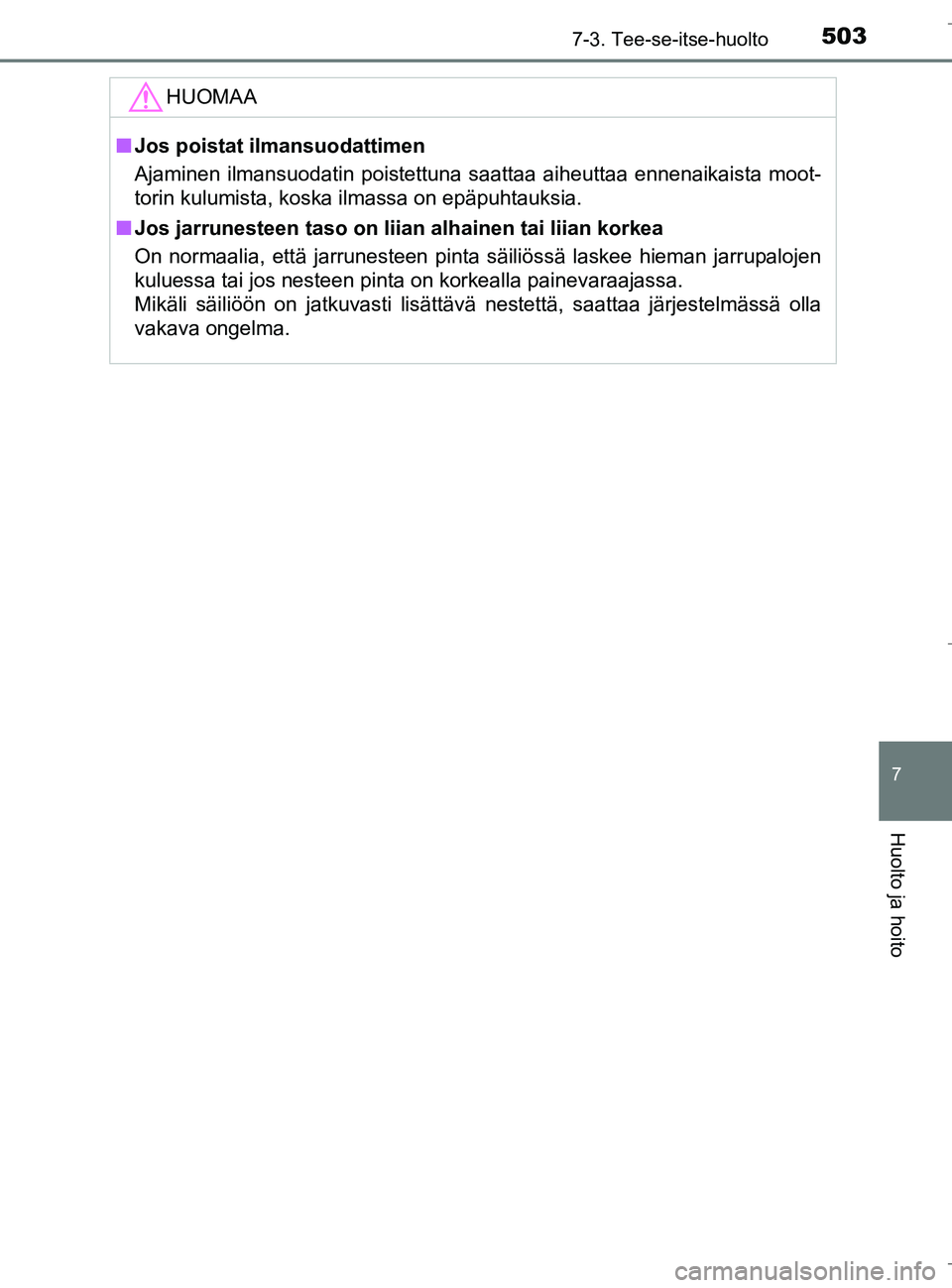

HUOMAA
nJos poistat ilmansuodattimen
Ajaminen ilmansuodatin poistettuna saattaa aiheuttaa ennenaikaista moot-\
torin kulumista, koska ilmassa on epäpuhtauksia.
n Jos jarrunesteen taso on liian alhainen tai liian korkea
On normaalia, että jarrunesteen pinta säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on korkealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä nestettä, saattaa järjestelmässä olla
vakava ongelma.
OM10538FI.book Page 503 Monday, January 23, 2017 11:23 AM
Page 504 of 688

5047-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

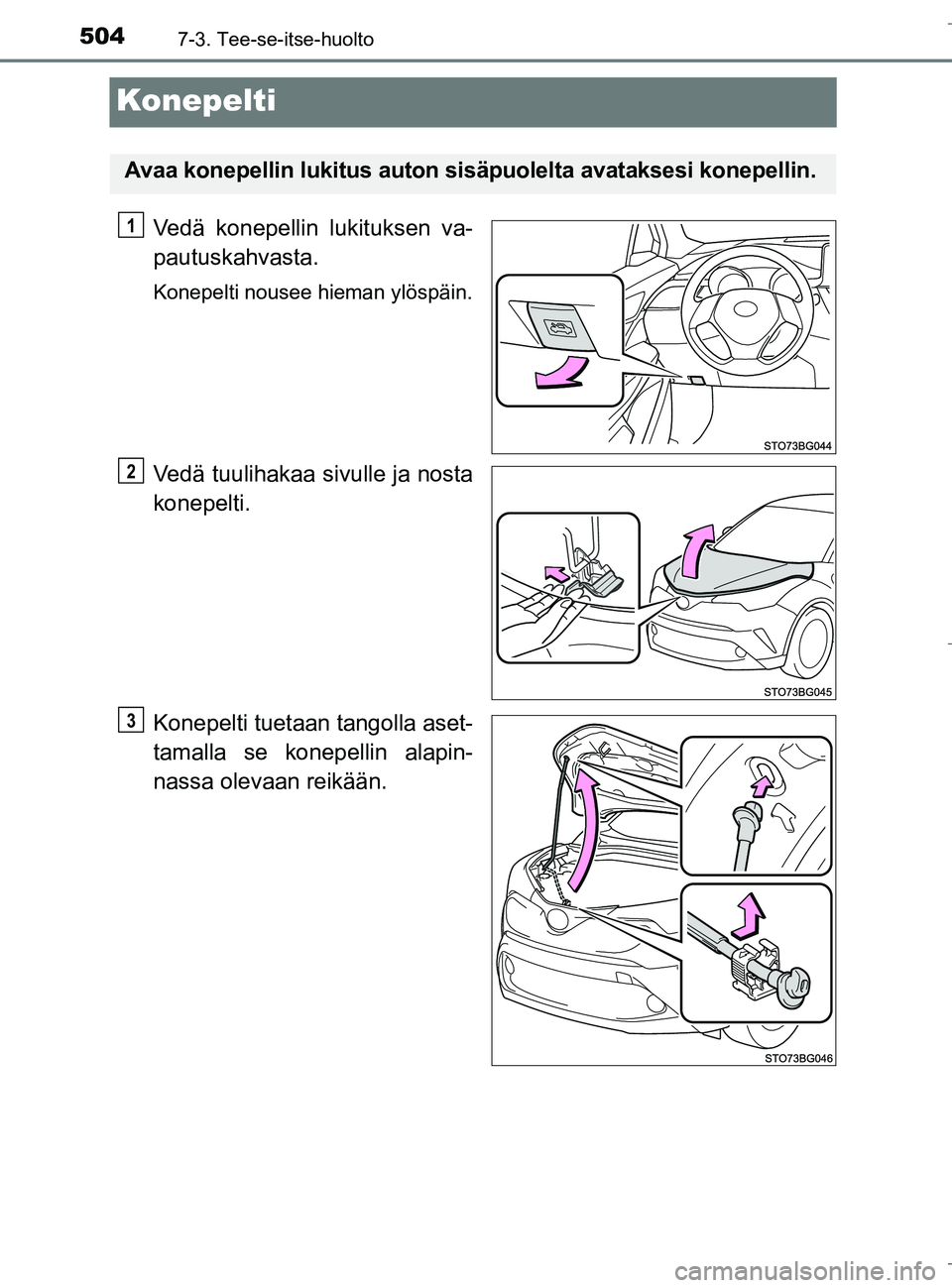

Konepelti
Vedä konepellin lukituksen va-
pautuskahvasta.
Konepelti nousee hieman ylöspäin.
Vedä tuulihakaa sivulle ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla se konepellin alapin-
nassa olevaan reikään.
Avaa konepellin lukitus auton sisä puolelta avataksesi konepellin.
1
2
3
OM10538FI.book Page 504 Monday, January 23, 2017 11:23 AM
Page 505 of 688

5057-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

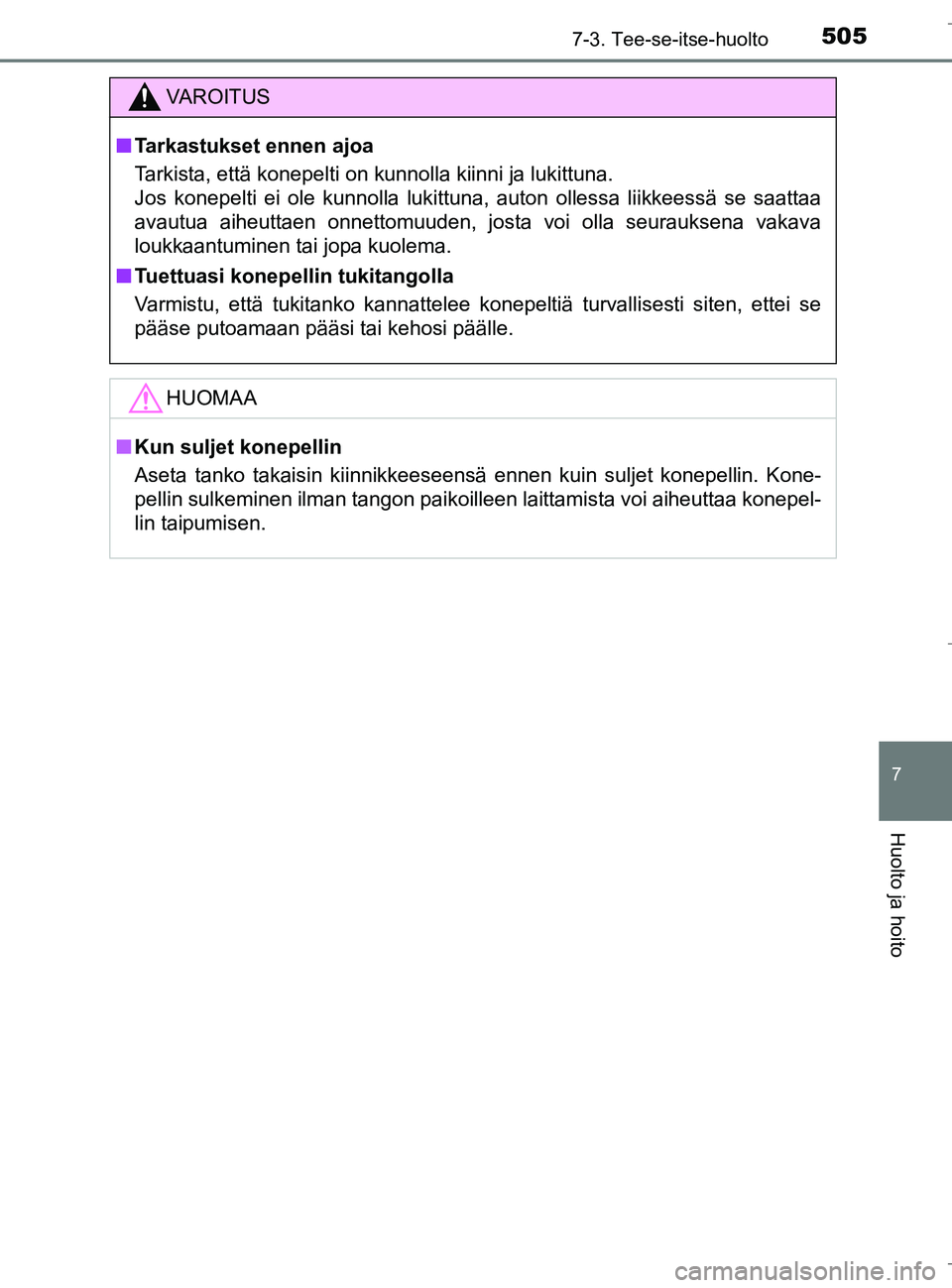

VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, auton ollessa liikkeessä se saattaa
avautua aiheuttaen onnettomuuden, josta voi olla seurauksena vakava
loukkaantuminen tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tangon paikoilleen laittamista voi aiheuttaa konepel-
lin taipumisen.
OM10538FI.book Page 505 Monday, January 23, 2017 11:23 AM
Page 506 of 688

5067-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

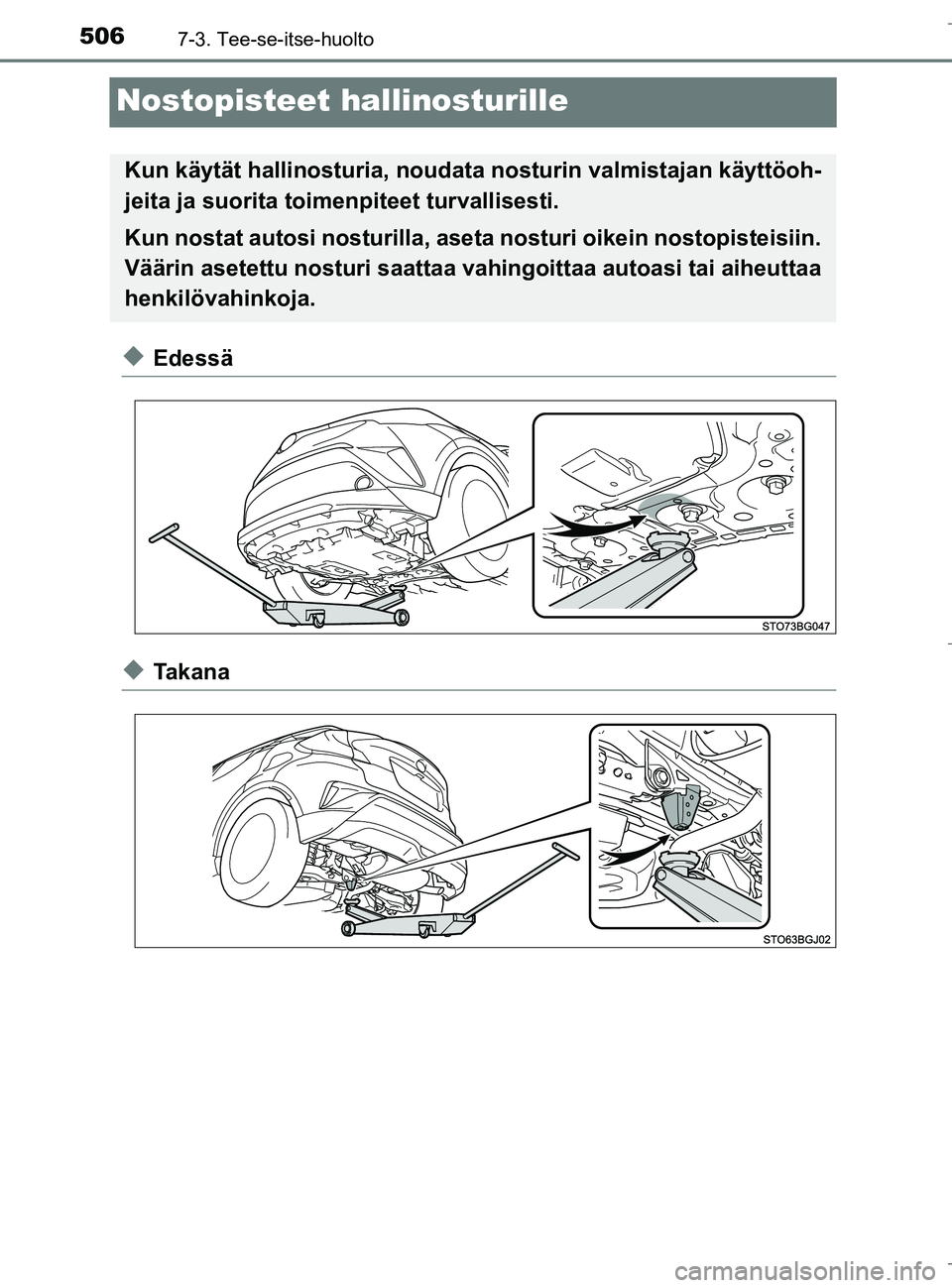

Nostopisteet hallinosturille
uEdessä
uTa k a n a
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toime npiteet turvallisesti.
Kun nostat autosi nosturilla, aset a nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM10538FI.book Page 506 Monday, January 23, 2017 11:23 AM
Page 507 of 688

5077-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito
Moottoritila
Pesunestesäiliö (S. 517)
Moottorin jäähdytysnestesäiliö ( S. 511)
Sulakerasiat ( ï‚®S. 539)
Moottoriöljyn mittatikku ( S. 508)
Moottoriöljyn täyttöaukon
korkki ( S. 509) Tehonsäätöyksikön
jäähdytysnestesäiliö
(ï‚® S. 511)
12-voltin akku ( ï‚®S. 514)
Jäähdytin ( S. 513)
Lauhdutin ( ï‚®S. 513)
Sähkötoimiset
jäähdytystuulettimet1
2
3
4
5
6
7
8
9
10
OM10538FI.book Page 507 Monday, January 23, 2017 11:23 AM
Page 508 of 688

5087-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI

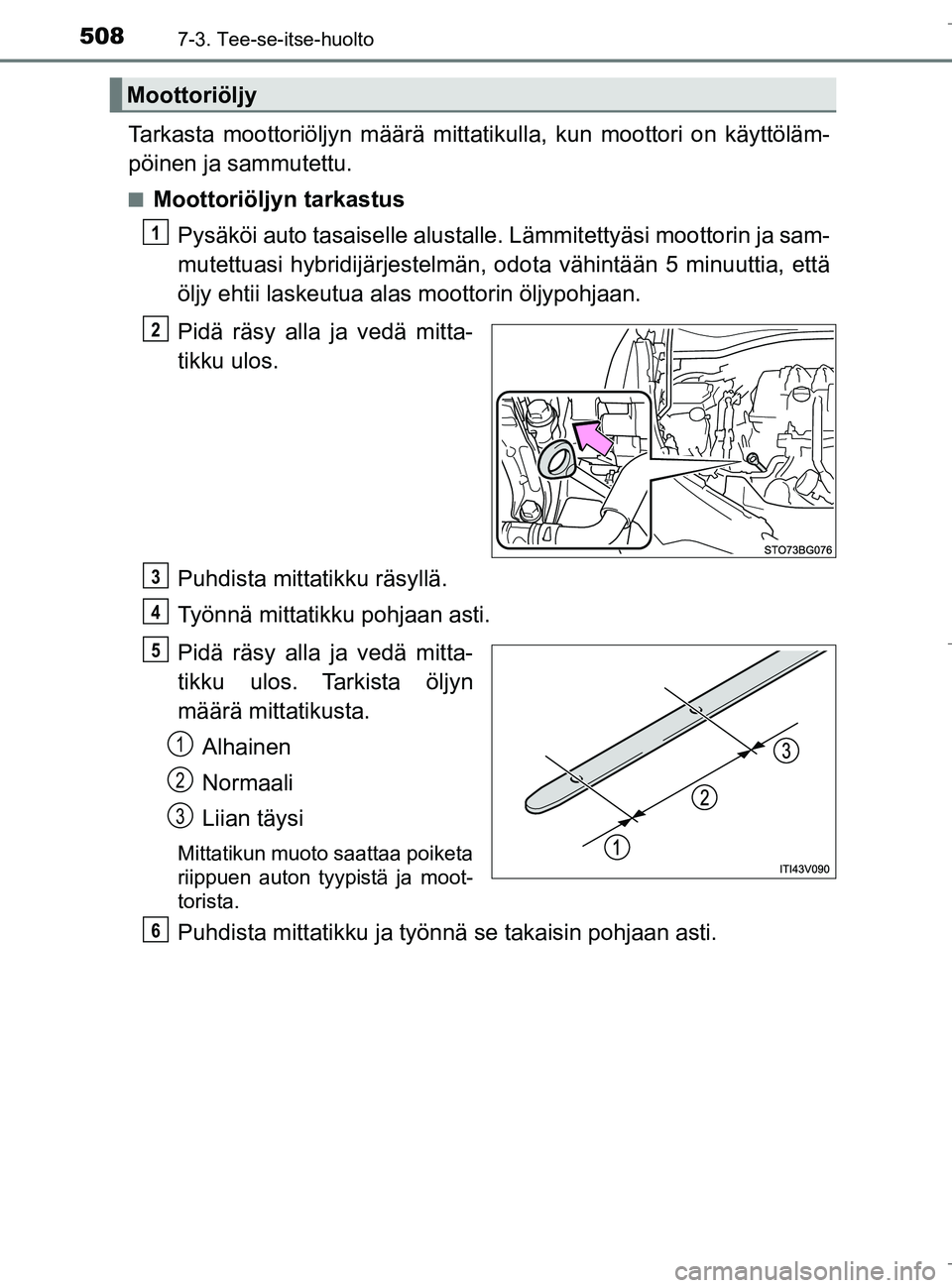

Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastus
Pysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi hybridijärjestelmän, od ota vähintään 5 minuuttia, että
öljy ehtii laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mitta-
tikku ulos.
Puhdista mittatikku räsyllä.
Työnnä mittatikku pohjaan asti.
Pidä räsy alla ja vedä mitta-
tikku ulos. Tarkista öljyn
määrä mittatikusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto saattaa poiketa
riippuen auton tyypistä ja moot-
torista.
Puhdista mittatikku ja työnnä se takaisin pohjaan asti.
Moottoriöljy
1
2
3
4
5
1
2
3
6
OM10538FI.book Page 508 Monday, January 23, 2017 11:23 AM
Page 509 of 688

5097-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
7
Huolto ja hoito

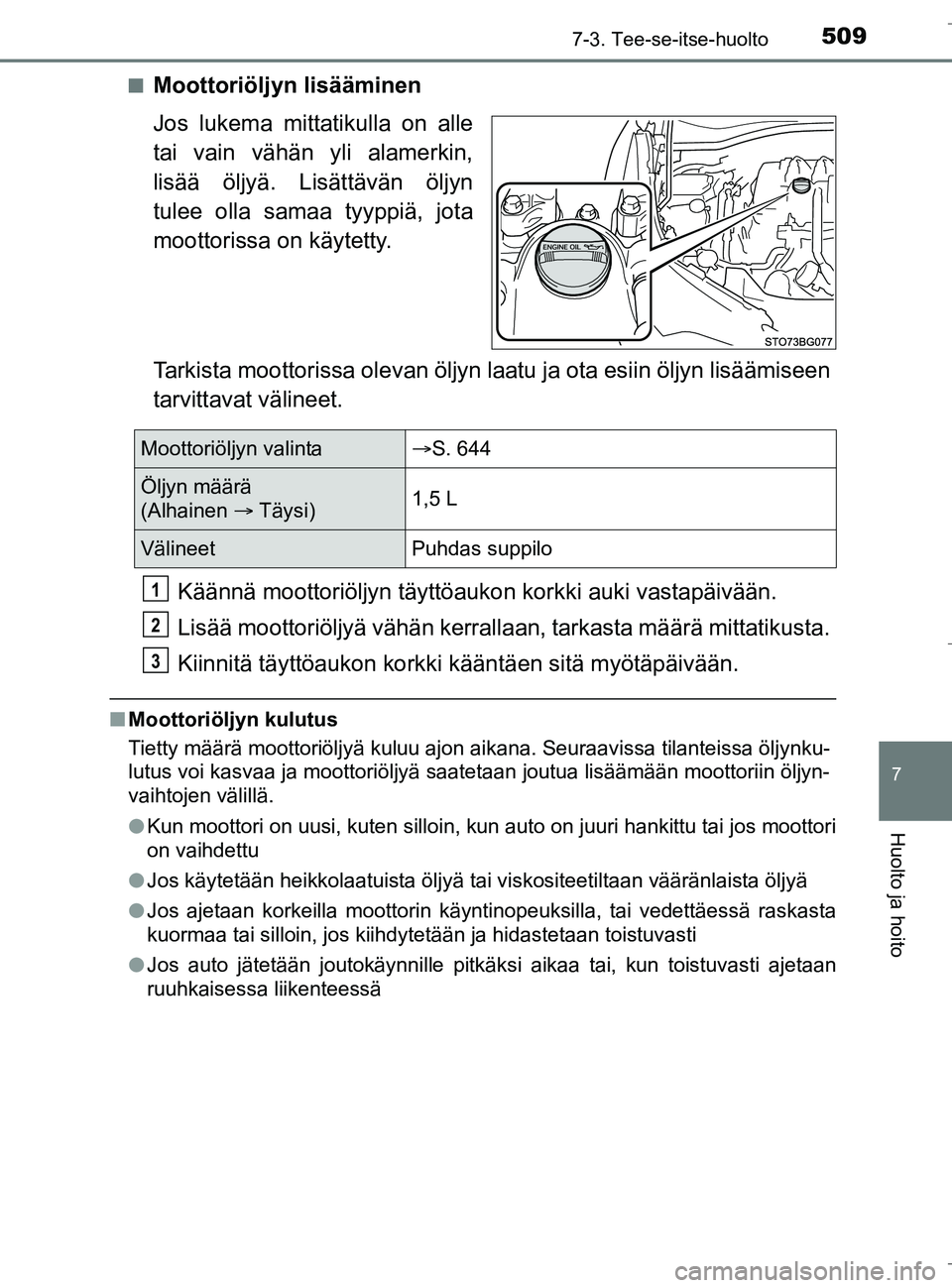

nMoottoriöljyn lisääminen
Jos lukema mittatikulla on alle
tai vain vähän yli alamerkin,
lisää öljyä. Lisättävän öljyn
tulee olla samaa tyyppiä, jota
moottorissa on käytetty.
Tarkista moottorissa olevan öljyn laatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöaukon korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerralla an, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
nMoottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä saatetaan joutua lisäämään moottoriin öljyn-
vaihtojen välillä.
lKun moottori on uusi, kuten silloin, kun auto on juuri hankittu tai jos moottori
on vaihdettu
l Jos käytetään heikkolaatuista öljyä tai viskositeetiltaan\
vääränlaista öljyä
l Jos ajetaan korkeilla moottorin käyntinopeuksilla, tai vedettäessä raskasta
kuormaa tai silloin, jos kiihdytetään ja hidastetaan toistuvasti
l Jos auto jätetään joutokäynnille pitkäksi aikaa tai, kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
Moottoriöljyn valintaS. 644
Öljyn määrä
(Alhainen  Täysi)1,5 L
VälineetPuhdas suppilo
1
2
3
OM10538FI.book Page 509 Monday, January 23, 2017 11:23 AM

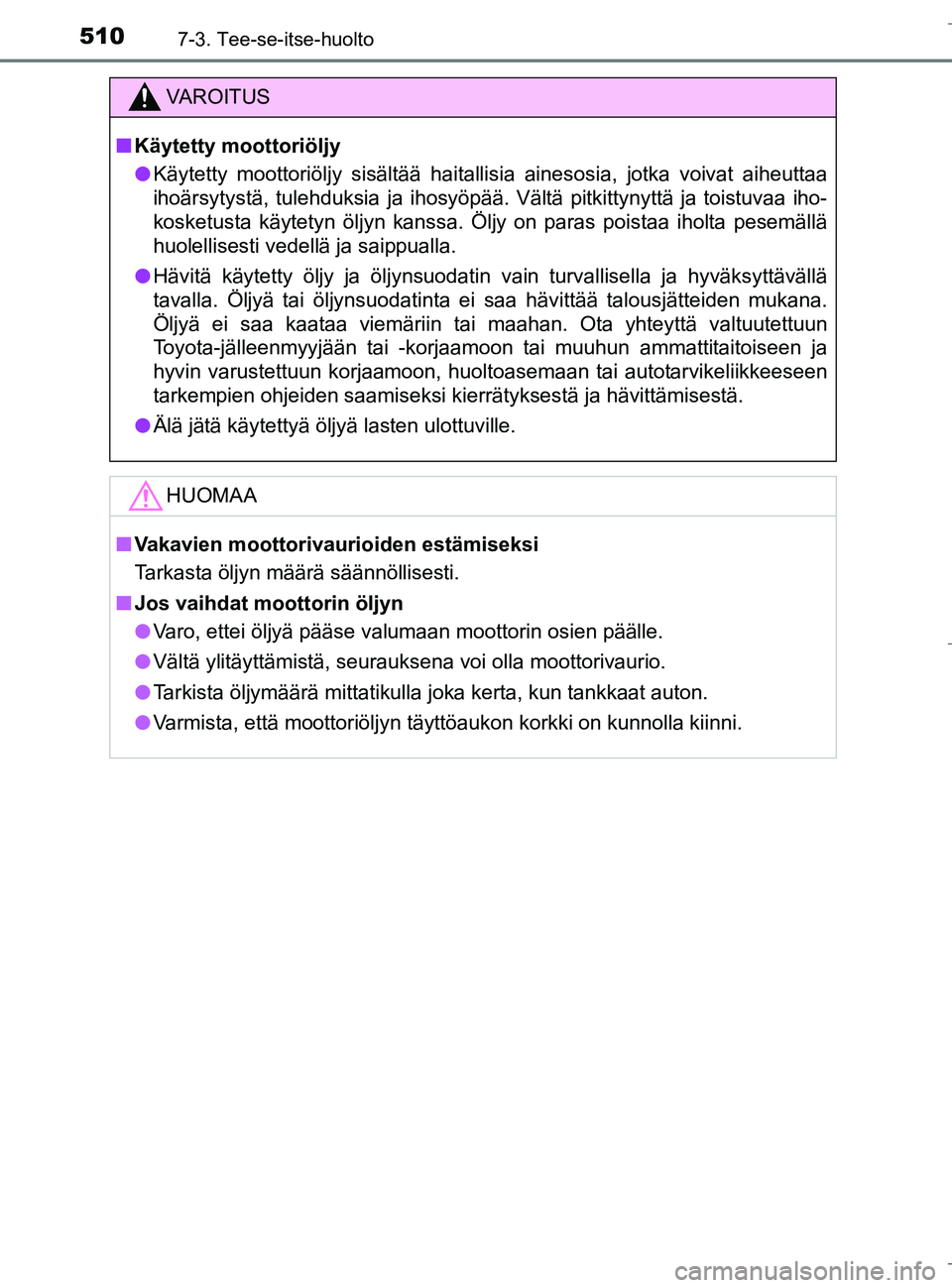

Page 510 of 688

5107-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nKäytetty moottoriöljy
l Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa iho-
kosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
l Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan. Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon, huoltoasemaan tai autotarvikeliikkeeseen
tarkempien ohjeiden saamiseksi kierrätyksestä ja hävittämisestä.
l Älä jätä käytettyä öljyä lasten ulottuville.
HUOMAA
nVakavien moottorivaurioiden estämiseksi
Tarkasta öljyn määrä säännöllisesti.
n Jos vaihdat moottorin öljyn
l Varo, ettei öljyä pääse valumaan moottorin osien päälle.
l Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
l Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
l Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
OM10538FI.book Page 510 Monday, January 23, 2017 11:23 AM
