5718-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

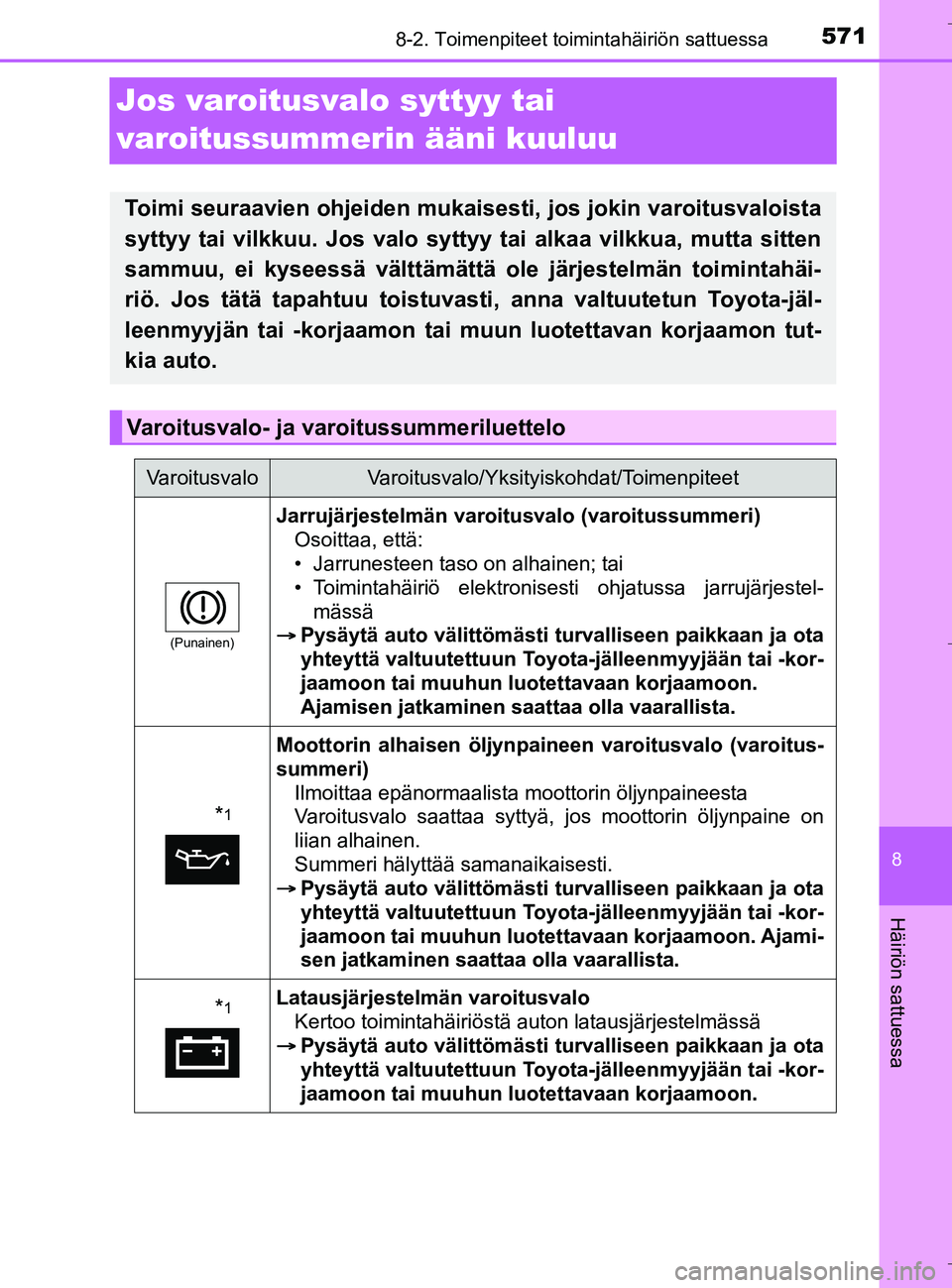

Jos varoitusvalo syttyy tai
varoitussummerin ääni kuuluu
Toimi seuraavien ohjeiden mukaisesti, jos jokin varoitusvaloista
syttyy tai vilkkuu. Jos valo syttyy tai alkaa vilkkua, mutta sitten
sammuu, ei kyseessä välttämättä ole järjestelmän toimintahäi-
riö. Jos tätä tapahtuu toistuvasti , anna valtuutetun Toyota-jäl-
leenmyyjän tai -kor jaamon tai muun luotet tavan korjaamon tut-
kia auto.
Varoitusvalo- ja varoitussummeriluettelo
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
(Punainen)
Jarrujärjestelmän varoitusvalo (varoitussummeri) Osoittaa, että:
• Jarrunesteen taso on alhainen; tai
• Toimintahäiriö elektronisesti ohjatussa jarrujärjestel-mässä
 Pysäytä auto välittömästi tu rvalliseen paikkaan ja ota
yhteyttä valtuutettuun Toyo ta-jälleenmyyjään tai -kor-
jaamoon tai muuhun lu otettavaan korjaamoon.
Ajamisen jatkaminen saattaa olla vaarallista.
*1
Moottorin alhaisen öljynpaineen varoitusvalo (varoitus-
summeri)
Ilmoittaa epänormaalista moottorin öljynpaineesta
Varoitusvalo saattaa syttyä, jos moottorin öljynpaine on
liian alhainen.
Summeri hälyttää samanaikaisesti.
 Pysäytä auto välittömästi tu rvalliseen paikkaan ja ota
yhteyttä valtuutettuun Toyo ta-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotet tavaan korjaamoon. Ajami-
sen jatkaminen saattaa olla vaarallista.
*1Latausjärjestelmän varoitusvalo Kertoo toimintahäiriöstä auton latausjärjestelmässä
 Pysäytä auto välittömästi tu rvalliseen paikkaan ja ota
yhteyttä valtuutettuun Toyo ta-jälleenmyyjään tai -kor-
jaamoon tai muuhun lu otettavaan korjaamoon.
OM10538FI.book Page 571 Monday, January 23, 2017 11:23 AM

5728-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

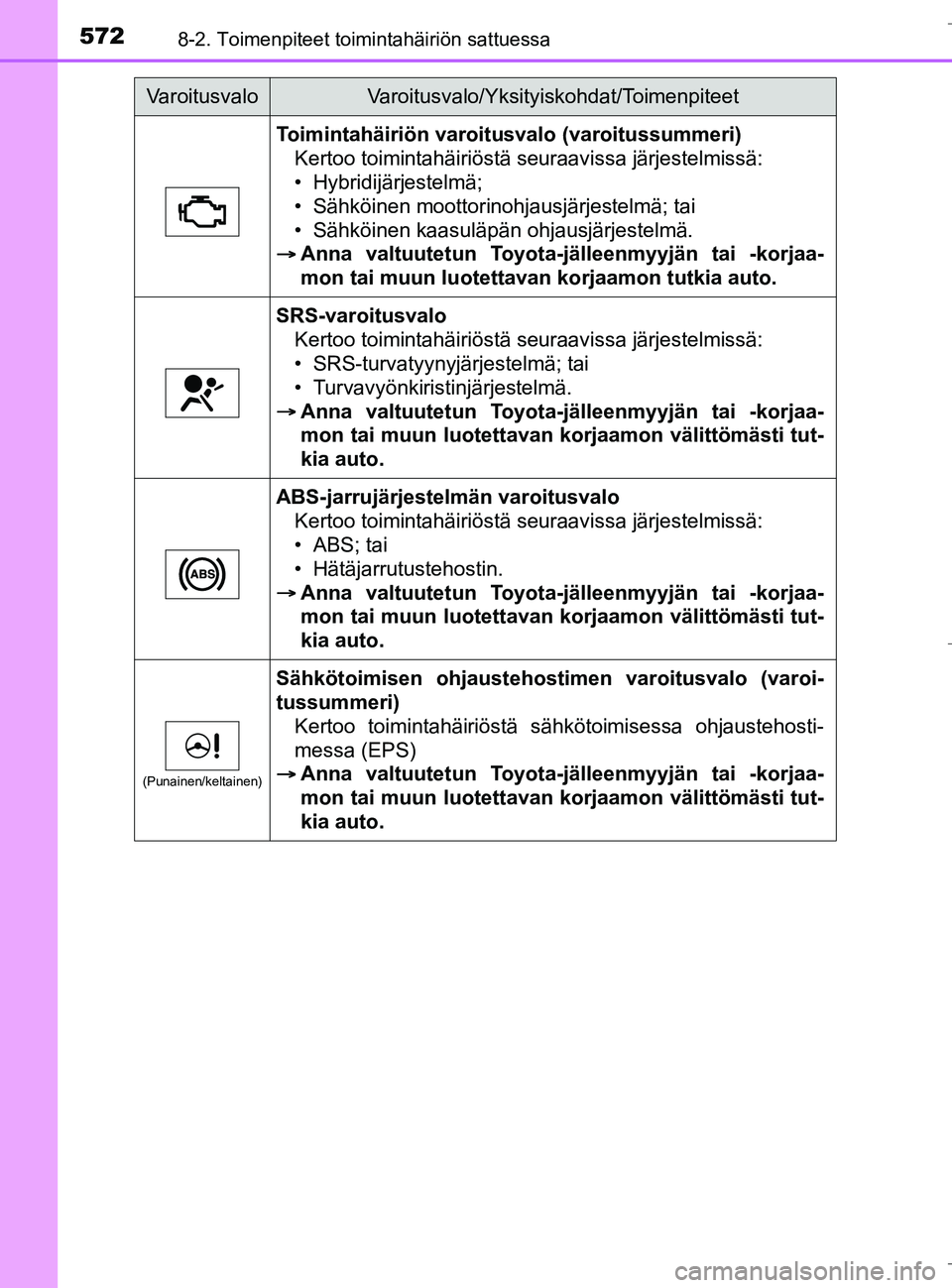

Toimintahäiriön varoitusvalo (varoitussummeri)
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Hybridijärjestelmä;
• Sähköinen moottorinohjausjärjestelmä; tai
• Sähköinen kaasuläpän ohjausjärjestelmä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon tutkia auto.
SRS-varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• SRS-turvatyynyjärjestelmä; tai
• Turvavyönkiristinjärjestelmä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon välittömästi tut-
kia auto.
ABS-jarrujärjestelmän varoitusvalo Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• ABS; tai
• Hätäjarrutustehostin.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon välittömästi tut-
kia auto.
(Punainen/keltainen)
Sähkötoimisen ohjaustehostimen varoitusvalo (varoi-
tussummeri)
Kertoo toimintahäiriöstä sähkötoimisessa ohjaustehosti-
messa (EPS)
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon välittömästi tut-
kia auto.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM10538FI.book Page 572 Monday, January 23, 2017 11:23 AM

5738-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

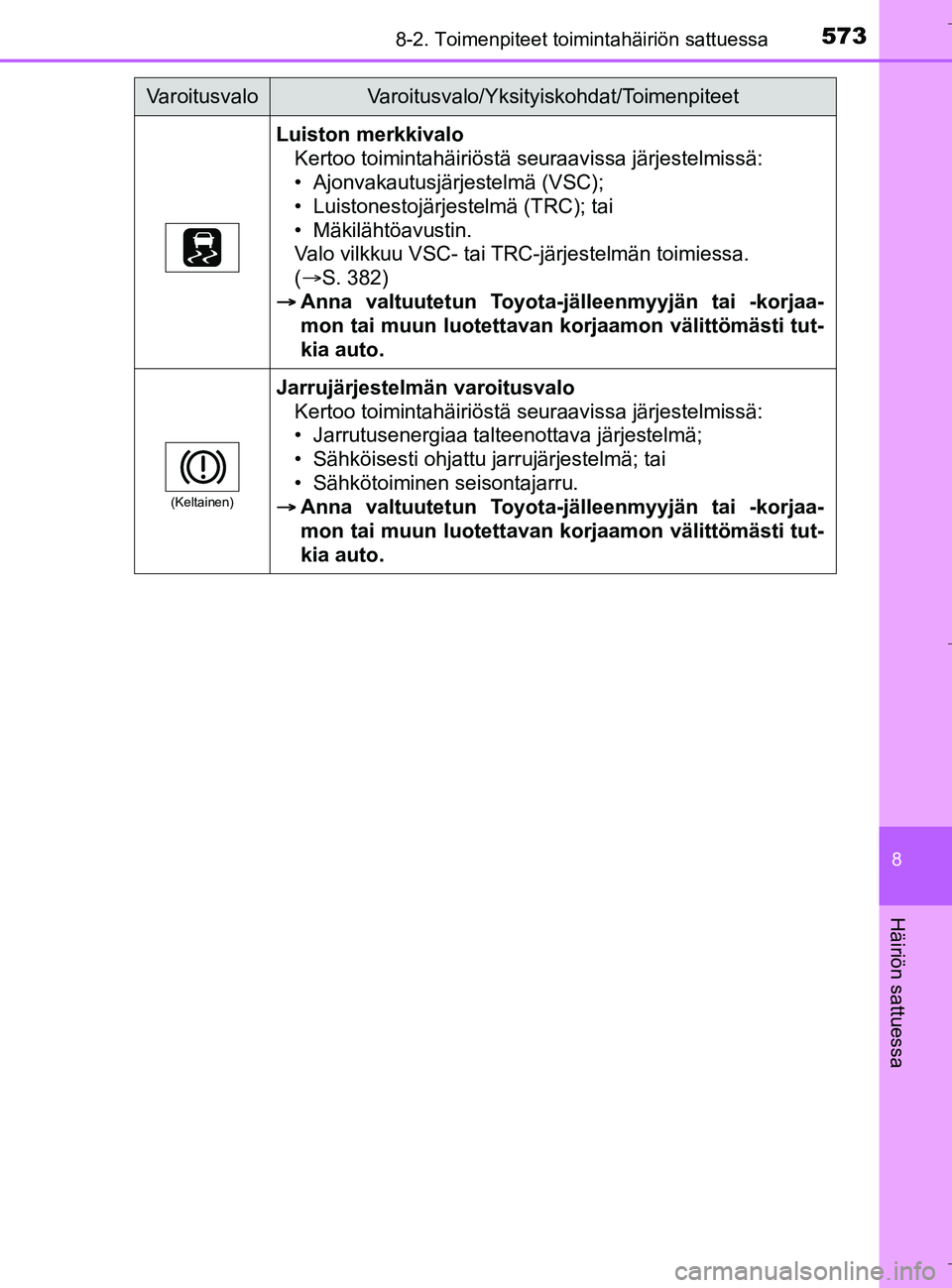

Luiston merkkivaloKertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Ajonvakautusjärjestelmä (VSC);
• Luistonestojärjestelmä (TRC); tai
• Mäkilähtöavustin.
Valo vilkkuu VSC- tai TRC-järjestelmän toimiessa.
(S. 382)
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon välittömästi tut-
kia auto.
(Keltainen)
Jarrujärjestelmän varoitusvalo Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Jarrutusenergiaa talteenottava järjestelmä;
• Sähköisesti ohjattu jarrujärjestelmä; tai
• Sähkötoiminen seisontajarru.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon välittömästi tut-
kia auto.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM10538FI.book Page 573 Monday, January 23, 2017 11:23 AM

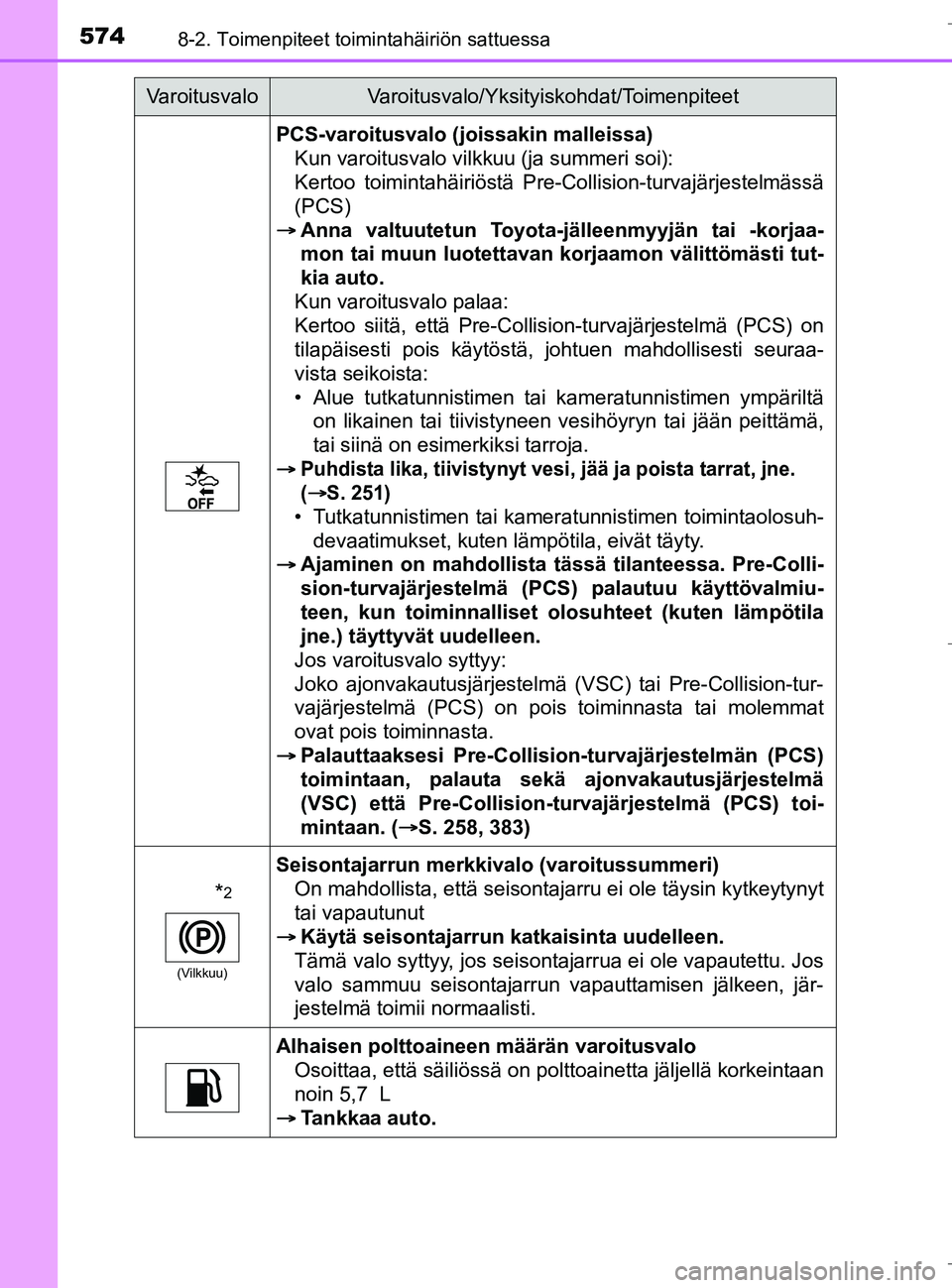

5748-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
PCS-varoitusvalo (joissakin malleissa)Kun varoitusvalo vilkkuu (ja summeri soi):
Kertoo toimintahäiriöstä Pre-Collision-turvajärjestelmässä
(PCS)
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon välittömästi tut-
kia auto.
Kun varoitusvalo palaa:
Kertoo siitä, että Pre-Collision-turvajärjestelmä (PCS) on
tilapäisesti pois käytöstä, johtuen mahdollisesti seuraa-
vista seikoista:
• Alue tutkatunnistimen tai kameratunnistimen ympäriltä on likainen tai tiivistyneen vesihöyryn tai jään peittämä,
tai siinä on esimerkiksi tarroja.
Puhdista lika, tiivistynyt vesi , jää ja poista tarrat, jne.
(
S. 251)
• Tutkatunnistimen tai kameratunnistimen toimintaolosuh-
devaatimukset, kuten lämpötila, eivät täyty.
 Ajaminen on mahdollista tässä tilanteessa. Pre-Colli-
sion-turvajärjestelmä (PCS) palautuu käyttövalmiu-
teen, kun toiminnalliset olosuhteet (kuten lämpötila
jne.) täyttyvät uudelleen.
Jos varoitusvalo syttyy:
Joko ajonvakautusjärjestelmä (VSC) tai Pre-Collision-tur-
vajärjestelmä (PCS) on pois toiminnasta tai molemmat
ovat pois toiminnasta.
 Palauttaaksesi Pre-Collision- turvajärjestelmän (PCS)
toimintaan, palauta sekä ajonvakautusjärjestelmä
(VSC) että Pre-Collision-tu rvajärjestelmä (PCS) toi-
mintaan. ( S. 258, 383)
*2
(Vilkkuu)
Seisontajarrun merkkivalo (varoitussummeri)
On mahdollista, että seisontajarru ei ole täysin kytkeytynyt
tai vapautunut
 Käytä seisontajarrun katkaisinta uudelleen.
Tämä valo syttyy, jos seisontajarrua ei ole vapautettu. Jos
valo sammuu seisontajarrun vapauttamisen jälkeen, jär-
jestelmä toimii normaalisti.
Alhaisen polttoaineen määrän varoitusvalo Osoittaa, että säiliössä on polttoainetta jäljellä korkeintaan
noin 5,7 L
 Tankkaa auto.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM10538FI.book Page 574 Monday, January 23, 2017 11:23 AM

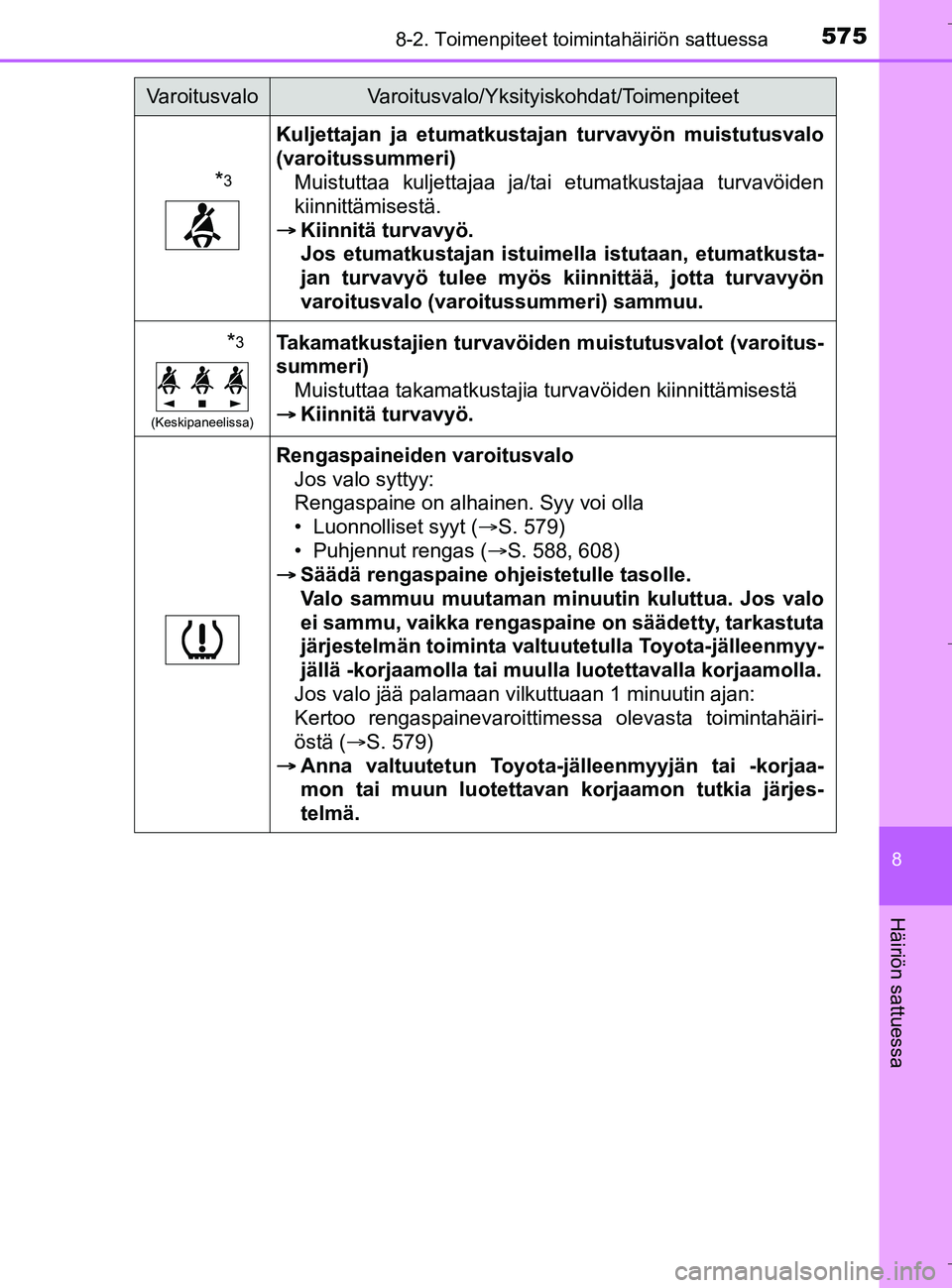

5758-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa
*3
Kuljettajan ja etumatkustajan turvavyön muistutusvalo
(varoitussummeri)Muistuttaa kuljettajaa ja/tai etumatkustajaa turvavöiden
kiinnittämisestä.
 Kiinnitä turvavyö.
Jos etumatkustajan istuimel la istutaan, etumatkusta-
jan turvavyö tulee myös k iinnittää, jotta turvavyön
varoitusvalo (varoitussummeri) sammuu.
*3
(Keskipaneelissa)
Takamatkustajien turvavöiden muistutusvalot (varoitus-
summeri)
Muistuttaa takamatkustajia turvavöiden kiinnittämisestä
 Kiinnitä turvavyö.
Rengaspaineiden varoitusvalo
Jos valo syttyy:
Rengaspaine on alhainen. Syy voi olla
• Luonnolliset syyt ( S. 579)
• Puhjennut rengas ( S. 588, 608)
 Säädä rengaspaine ohjeistetulle tasolle.
Valo sammuu muutaman mi nuutin kuluttua. Jos valo
ei sammu, vaikka rengaspaine on säädetty, tarkastuta
järjestelmän toiminta valtuutetulla Toyota-jälleenmyy-
jällä -korjaamolla tai muulla luotettavalla korjaamolla.
Jos valo jää palamaan vilkuttuaan 1 minuutin ajan:
Kertoo rengaspainevaroittimessa olevasta toimintahäiri-
östä ( S. 579)
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon tutkia järjes-
telmä.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM10538FI.book Page 575 Monday, January 23, 2017 11:23 AM

5768-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

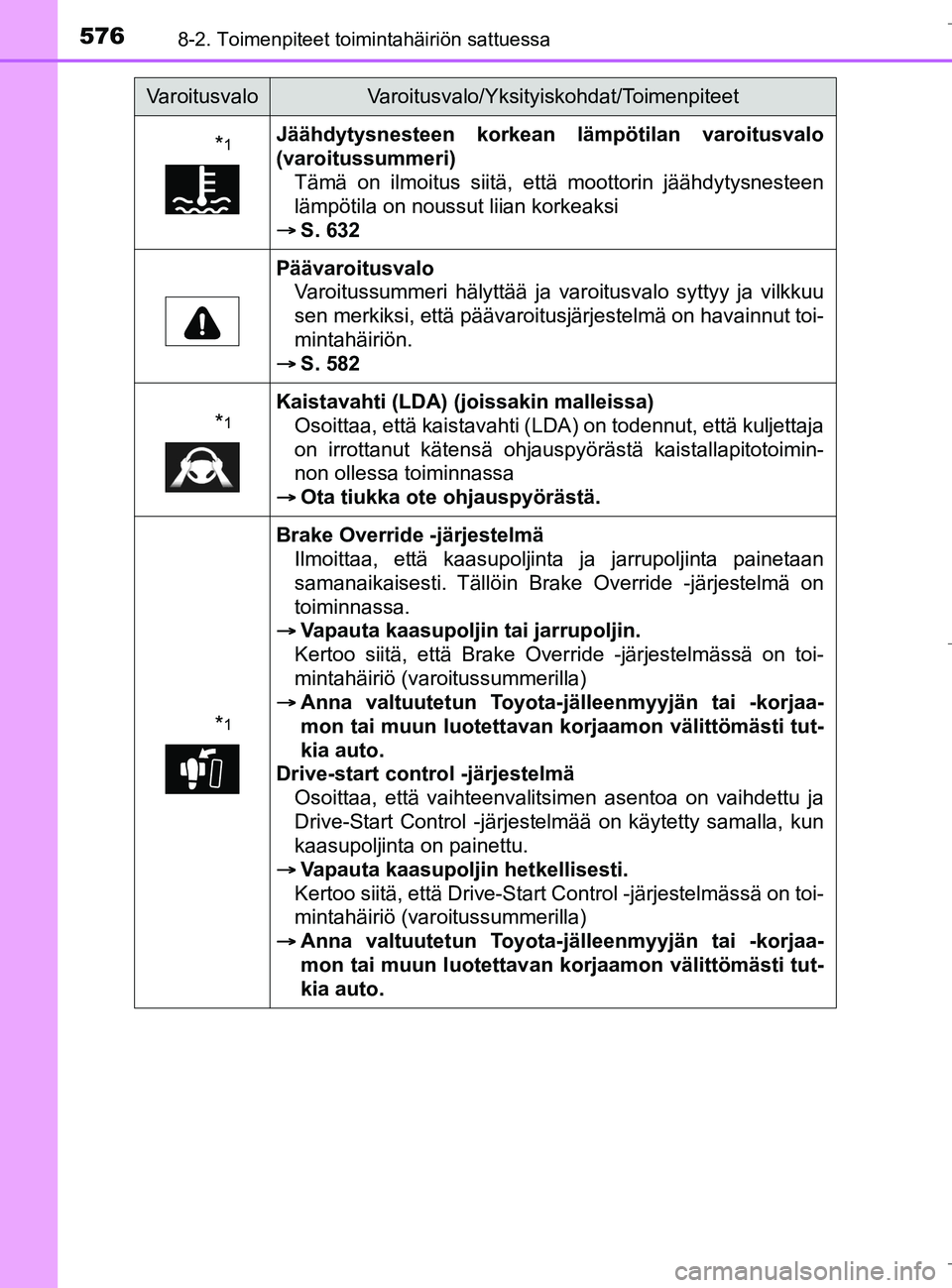

*1Jäähdytysnesteen korkean lämpötilan varoitusvalo
(varoitussummeri)Tämä on ilmoitus siitä, että moottorin jäähdytysnestee\
n
lämpötila on noussut liian korkeaksi
 S. 632
Päävaroitusvalo
Varoitussummeri hälyttää ja varoitusvalo syttyy ja vilkkuu
sen merkiksi, että päävaroitusjärjestelmä on havainnut toi-
mintahäiriön.
 S. 582
*1Kaistavahti (LDA) (joissakin malleissa)
Osoittaa, että kaistavahti (LDA) on todennut, että kuljettaja
on irrottanut kätensä ohjauspyörästä kaistallapitotoimin-
non ollessa toiminnassa
 Ota tiukka ote ohjauspyörästä.
*1
Brake Override -järjestelmä
Ilmoittaa, että kaasupoljinta ja jarrupoljinta painetaan
samanaikaisesti. Tällöin Brake Override -järjestelmä on
toiminnassa.
 Vapauta kaasupoljin tai jarrupoljin.
Kertoo siitä, että Brake Override -järjestelmässä on toi-
mintahäiriö (varoitussummerilla)
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon välittömästi tut-
kia auto.
Drive-start control -järjestelmä
Osoittaa, että vaihteenvalitsimen asentoa on vaihdettu ja
Drive-Start Control -järjestelmää on käytetty samalla, kun
kaasupoljinta on painettu.
 Vapauta kaasupoljin hetkellisesti.
Kertoo siitä, että Drive-Start Control -järjestelmässä on toi-
mintahäiriö (varoitussummerilla)
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun luotettavan korjaamon välittömästi tut-
kia auto.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM10538FI.book Page 576 Monday, January 23, 2017 11:23 AM

5778-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

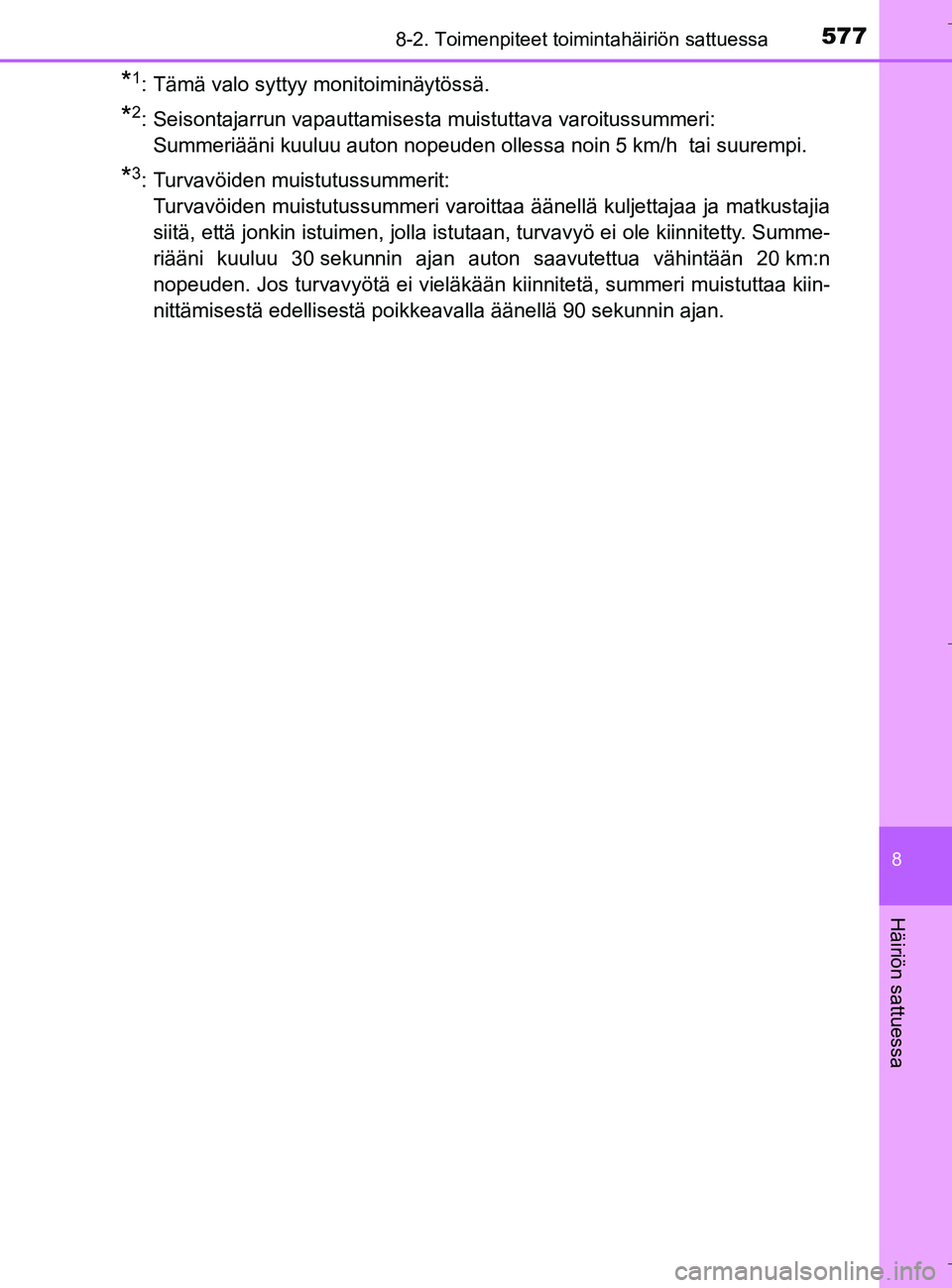

*1: Tämä valo syttyy monitoiminäytössä.
*2: Seisontajarrun vapauttamisesta muistuttava varoitussummeri:Summeriääni kuuluu auton nopeuden ollessa noin 5 km/h tai suurempi.
*3: Turvavöiden muistutussummerit: Turvavöiden muistutussummeri varoittaa äänellä kuljettajaa ja matkustajia
siitä, että jonkin istuimen, jolla istutaan, turvavyö ei ole kiinnitetty. Summe-
riääni kuuluu 30 sekunnin ajan auton saavutettua vähintään 20 km:n
nopeuden. Jos turvavyötä ei vieläkään kiinnitetä, summeri muistuttaa kiin-
nittämisestä edellisestä poikkeavalla äänellä 90 sekunnin ajan.
OM10538FI.book Page 577 Monday, January 23, 2017 11:23 AM

5788-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI

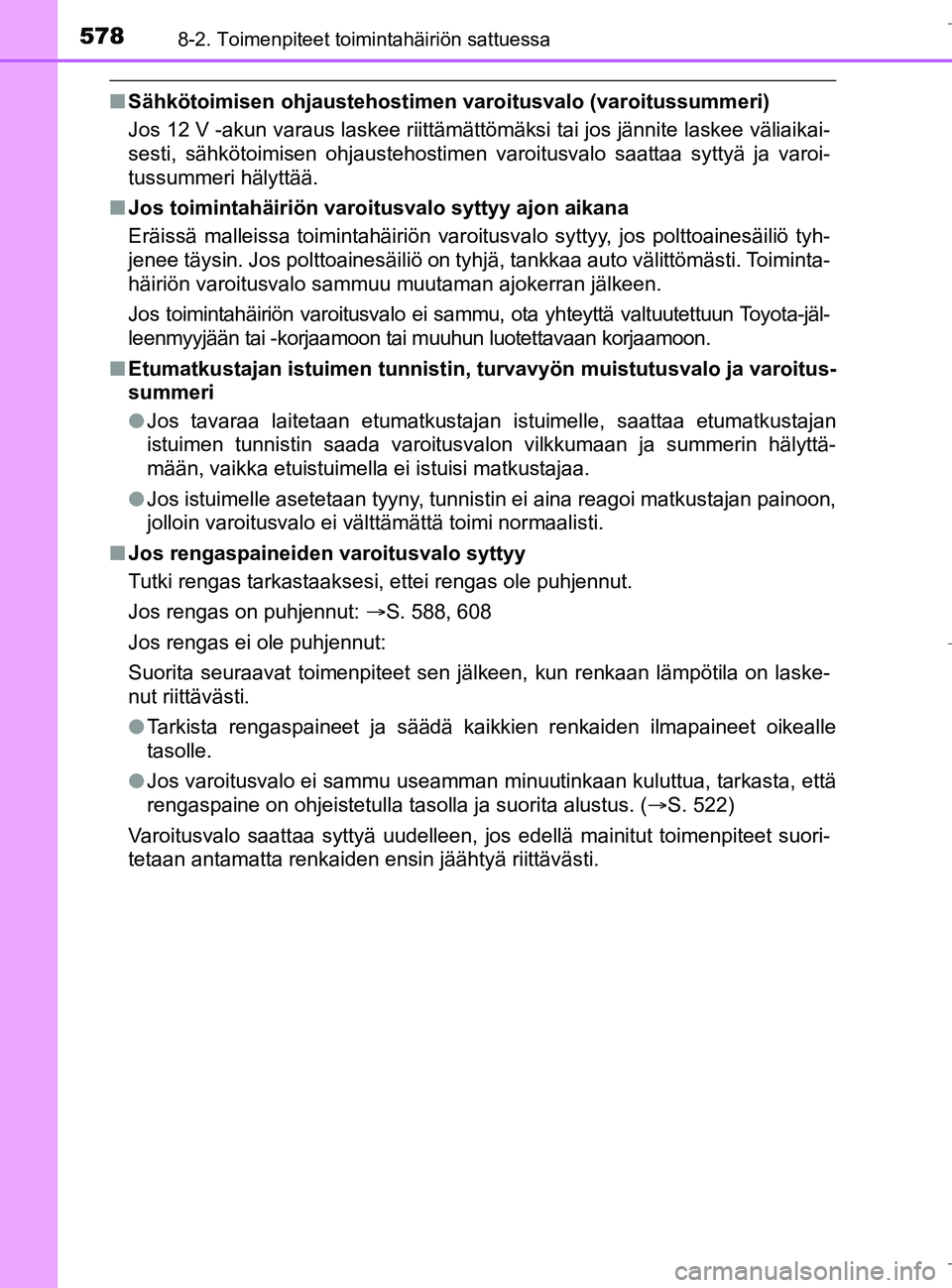

nSähkötoimisen ohjaustehostime n varoitusvalo (varoitussummeri)
Jos 12 V -akun varaus laskee riittämättömäksi tai jos jännite laskee väliaikai-
sesti, sähkötoimisen ohjaustehostimen varoitusvalo saattaa syttyä ja varoi-
tussummeri hälyttää.
n Jos toimintahäiriön varoitusvalo syttyy ajon aikana
Eräissä malleissa toimintahäiriön varoitusvalo syttyy, jos polttoainesäiliö tyh-
jenee täysin. Jos polttoainesäiliö on tyhjä, tankkaa auto välittömästi. Toiminta-
häiriön varoitusvalo sammuu muutaman ajokerran jälkeen.
Jos toimintahäiriön varoitusvalo ei sammu, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon ta i muuhun luotettavaan korjaamoon.
n Etumatkustajan istuimen tunnistin, turvavyön muistutusvalo ja varoitus-
summeri
lJos tavaraa laitetaan etumatkustajan istuimelle, saattaa etumatkustajan
istuimen tunnistin saada varoitusvalon vilkkumaan ja summerin hälyttä-
mään, vaikka etuistuimella ei istuisi matkustajaa.
l Jos istuimelle asetetaan tyyny, tunnistin ei aina reagoi matkustajan painoon,
jolloin varoitusvalo ei välttämättä toimi normaalisti.
n Jos rengaspaineiden varoitusvalo syttyy
Tutki rengas tarkastaaksesi, ettei rengas ole puhjennut.
Jos rengas on puhjennut: S. 588, 608
Jos rengas ei ole puhjennut:
Suorita seuraavat toimenpiteet sen jälkeen, kun renkaan lämpötila on laske-
nut riittävästi.
l Tarkista rengaspaineet ja säädä kaikkien renkaiden ilmapaineet oikealle
tasolle.
l Jos varoitusvalo ei sammu useamman minuutinkaan kuluttua, tarkasta, että\
rengaspaine on ohjeistetulla tasolla ja suorita alustus. ( S. 522)
Varoitusvalo saattaa syttyä uudelleen, jos edellä mainitut toimenpiteet suori-
tetaan antamatta renkaiden ensin jäähtyä riittävästi.
OM10538FI.book Page 578 Monday, January 23, 2017 11:23 AM

5798-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
8
Häiriön sattuessa

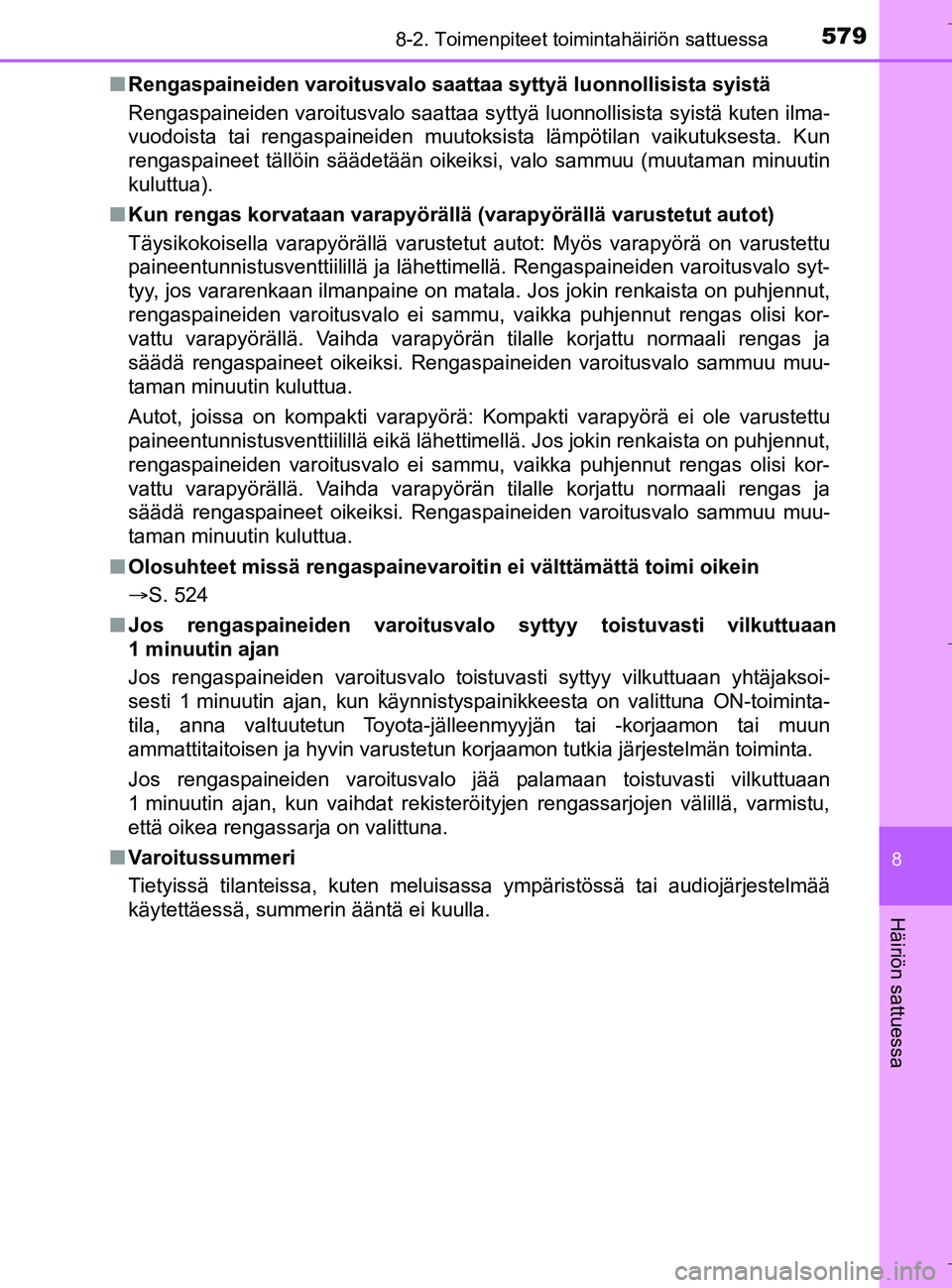

nRengaspaineiden varoi tusvalo saattaa syttyä lu onnollisista syistä
Rengaspaineiden varoitusvalo saattaa syttyä luonnollisista syistä kuten ilma-
vuodoista tai rengaspaineiden muutoksista lämpötilan vaikutuksesta. Kun
rengaspaineet tällöin säädetään oikeiksi, valo sammuu (muutaman minuutin
kuluttua).
n Kun rengas korvataan varapyörällä (varapyörällä varustetut autot)
Täysikokoisella varapyörällä varustetut autot: Myös varapyörä on varustettu
paineentunnistusventtiilillä ja lähettimellä. Rengaspaineiden varoitusvalo syt-
tyy, jos vararenkaan ilmanpaine on matala. Jos jokin renkaista on puhjennut,
rengaspaineiden varoitusvalo ei sammu, vaikka puhjennut rengas olisi kor-
vattu varapyörällä. Vaihda varapyörän tilalle korjattu normaali rengas ja
säädä rengaspaineet oikeiksi. Rengaspaineiden varoitusvalo samm\
uu muu-
taman minuutin kuluttua.
Autot, joissa on kompakti varapyörä: Kompakti varapyörä ei ole varustettu
paineentunnistusventtiilillä eikä lähettimellä. Jos jokin renkaista on puhjennut,
rengaspaineiden varoitusvalo ei sammu, vaikka puhjennut rengas olisi kor-
vattu varapyörällä. Vaihda varapyörän tilalle korjattu normaali rengas ja
säädä rengaspaineet oikeiksi. Rengaspaineiden varoitusvalo samm\
uu muu-
taman minuutin kuluttua.
n Olosuhteet missä rengaspainevaroiti n ei välttämättä toimi oikein
S. 524
n Jos rengaspaineiden varoitusvalo syttyy toistuvasti vilkuttuaan
1 minuutin ajan
Jos rengaspaineiden varoitusvalo toistuvasti syttyy vilkuttuaan yhtäjaksoi-
sesti 1 minuutin ajan, kun käynnistyspainikkeesta on valittuna ON-toiminta-
tila, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia järjestelmän\
toiminta.
Jos rengaspaineiden varoitusvalo jää palamaan toistuvasti vilkuttuaan
1 minuutin ajan, kun vaihdat rekisteröityjen rengassarjojen välillä, varmistu,
että oikea rengassarja on valittuna.
n Varoitussummeri
Tietyissä tilanteissa, kuten meluisassa ympäristössä tai audiojärjestelmää
käytettäessä, summerin ääntä ei kuulla.
OM10538FI.book Page 579 Monday, January 23, 2017 11:23 AM

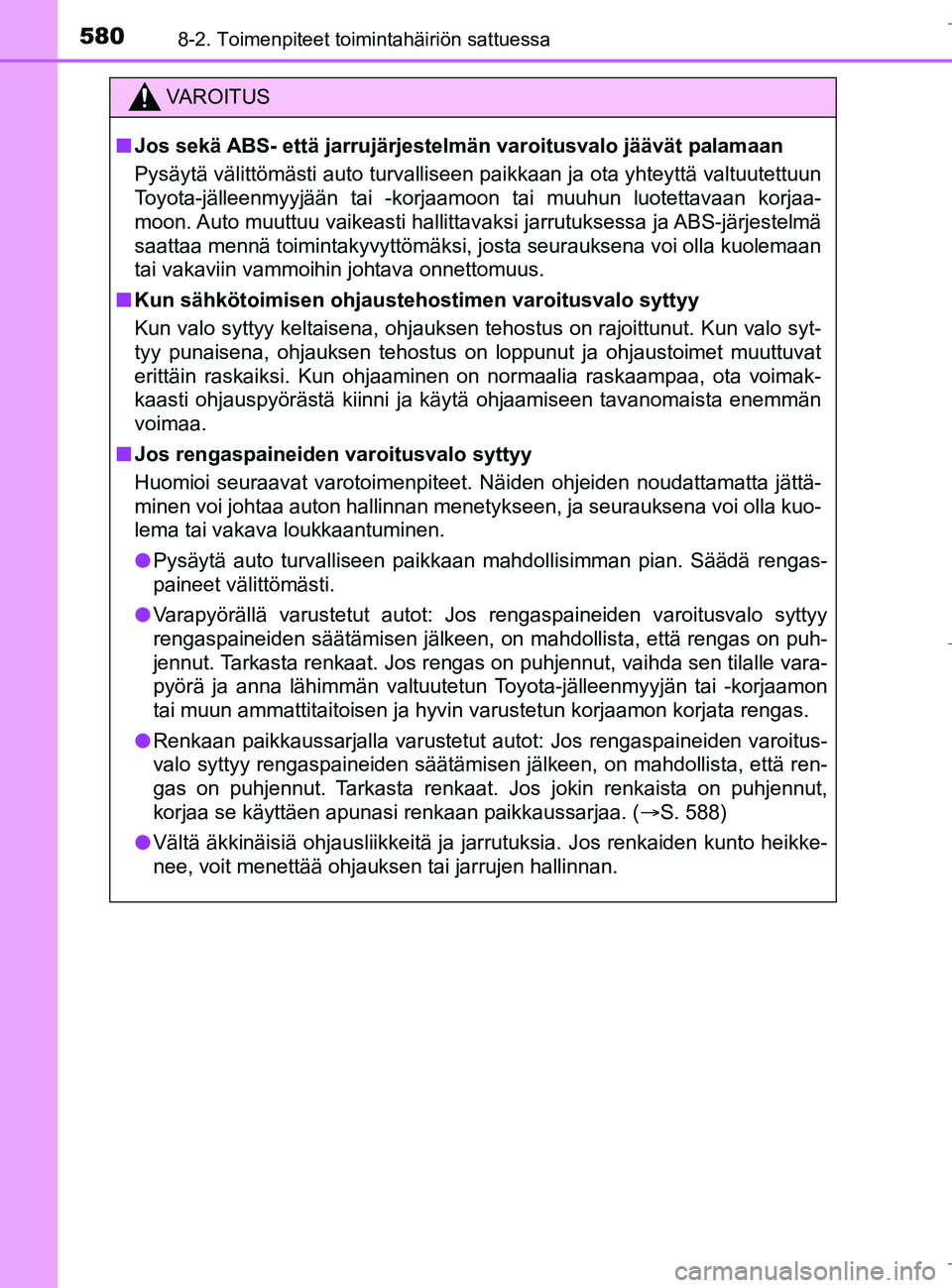

5808-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10538FI
VAROITUS
nJos sekä ABS- että jarrujärjestelmän varoitusvalo jäävät palamaan
Pysäytä välittömästi auto turvalliseen paikkaan ja ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaa-
moon. Auto muuttuu vaikeasti hallittavaksi jarrutuksessa ja ABS-järjestelmä
saattaa mennä toimintakyvyttömäksi, josta seurauksena voi olla kuolemaan
tai vakaviin vammoihin johtava onnettomuus.
n Kun sähkötoimisen ohjausteho stimen varoitusvalo syttyy
Kun valo syttyy keltaisena, ohjauksen tehostus on rajoittunut. Kun valo syt-
tyy punaisena, ohjauksen tehostus on loppunut ja ohjaustoimet muuttuvat
erittäin raskaiksi. Kun ohjaaminen on normaalia raskaampaa, ota voimak-
kaasti ohjauspyörästä kiinni ja käytä ohjaamiseen tavanomaista enemmän
voimaa.
n Jos rengaspaineiden varoitusvalo syttyy
Huomioi seuraavat varotoimenpiteet. Näiden ohjeiden noudattamatta jättä-
minen voi johtaa auton hallinnan menetykseen, ja seurauksena voi olla ku\
o-
lema tai vakava loukkaantuminen.
l Pysäytä auto turvalliseen paikkaan mahdollisimman pian. Säädä rengas-
paineet välittömästi.
l Varapyörällä varustetut autot: Jos rengaspaineiden varoitusvalo syttyy
rengaspaineiden säätämisen jälkeen, on mahdollista, että rengas on puh-
jennut. Tarkasta renkaat. Jos rengas on puhjennut, vaihda sen tilalle vara-
pyörä ja anna lähimmän valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamon korjata rengas.
l Renkaan paikkaussarjalla varustetut autot: Jos rengaspaineiden varoitus-
valo syttyy rengaspaineiden säätämisen jälkeen, on mahdollista, että ren-
gas on puhjennut. Tarkasta renkaat. Jos jokin renkaista on puhjennut,
korjaa se käyttäen apunasi renkaan paikkaussarjaa. ( S. 588)
l Vältä äkkinäisiä ohjausliikkeitä ja jarrutuksia. Jos renkaiden kunto heikke-
nee, voit menettää ohjauksen tai jarrujen hallinnan.
OM10538FI.book Page 580 Monday, January 23, 2017 11:23 AM
