6218-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen

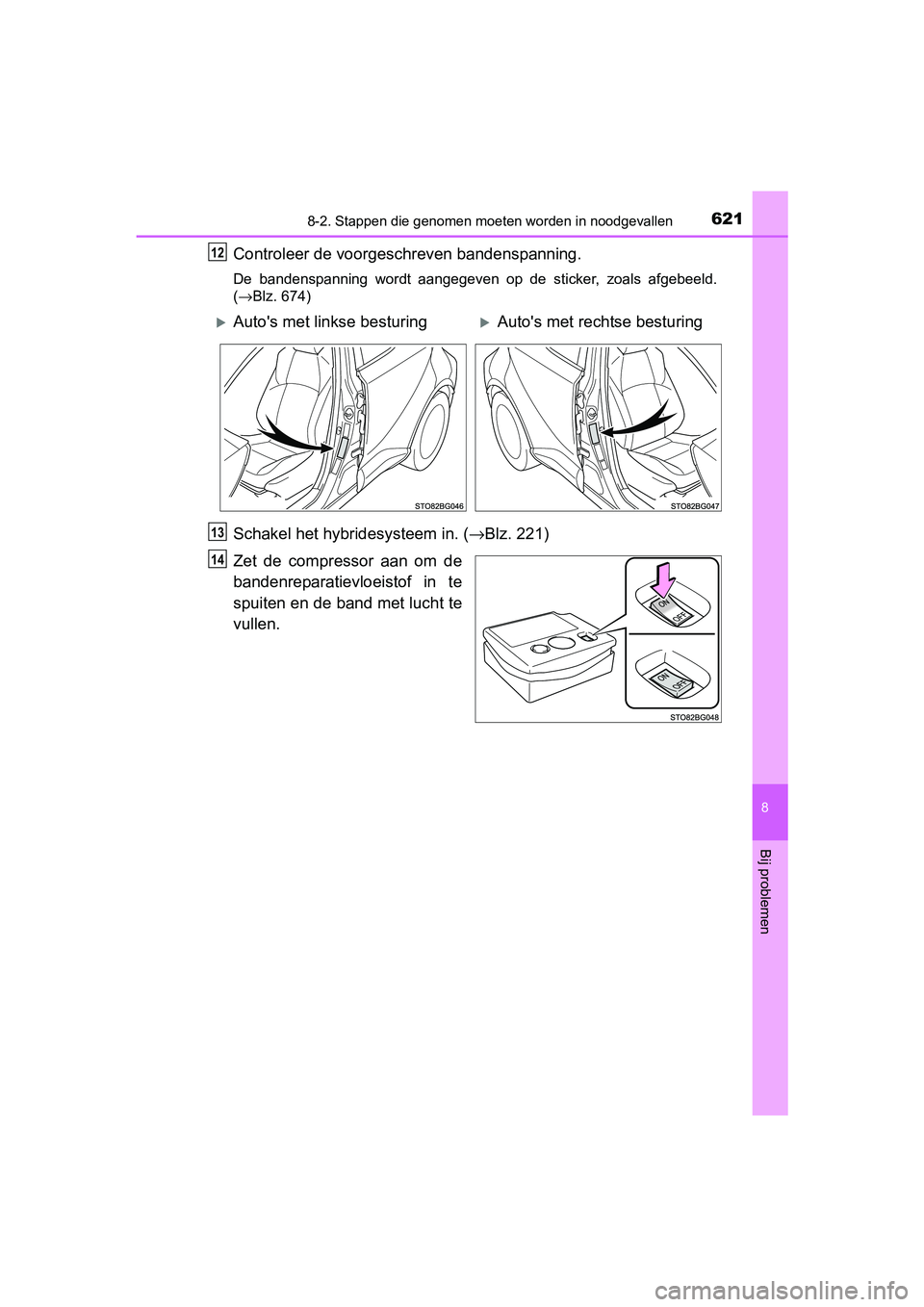

Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebee ld.
( →Blz. 674)
Schakel het hybridesysteem in. ( →Blz. 221)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
12
Auto's met linkse besturingAuto's met rechtse besturing
13
14
C-HR_HV_OM_Europe_OM10538E.b ook Page 621 Friday, September 9, 2016 12:21 PM

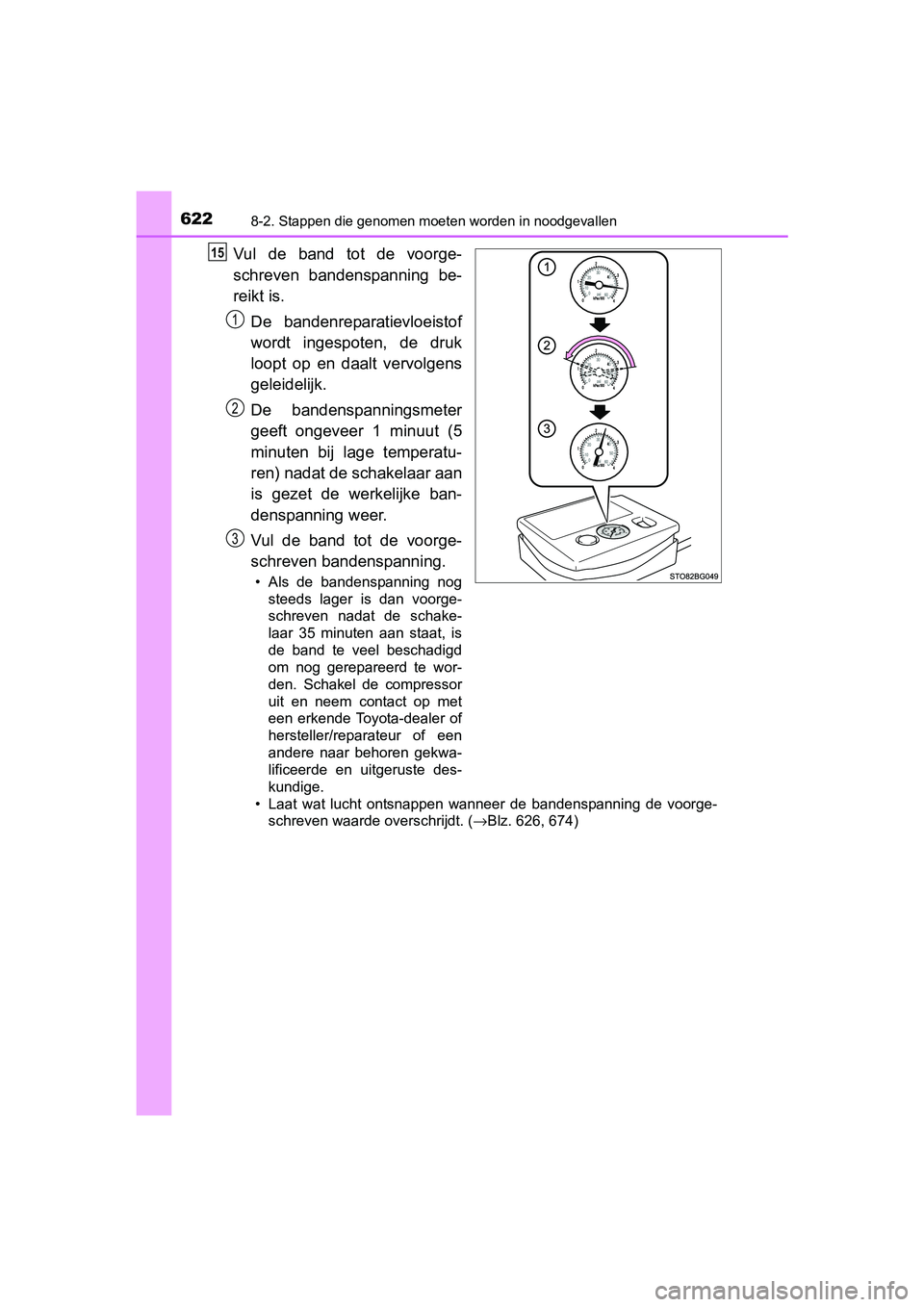

6228-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
Vul de band tot de voorge-
schreven bandenspanning be-
reikt is.
De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorge-
schreven nadat de schake-
laar 35 minuten aan staat, is
de band te veel beschadigd
om nog gerepareerd te wor-
den. Schakel de compressor
uit en neem contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge- schreven waarde overschrijdt. ( →Blz. 626, 674)
15
1
2
3
C-HR_HV_OM_Europe_OM10538E.b ook Page 622 Friday, September 9, 2016 12:21 PM

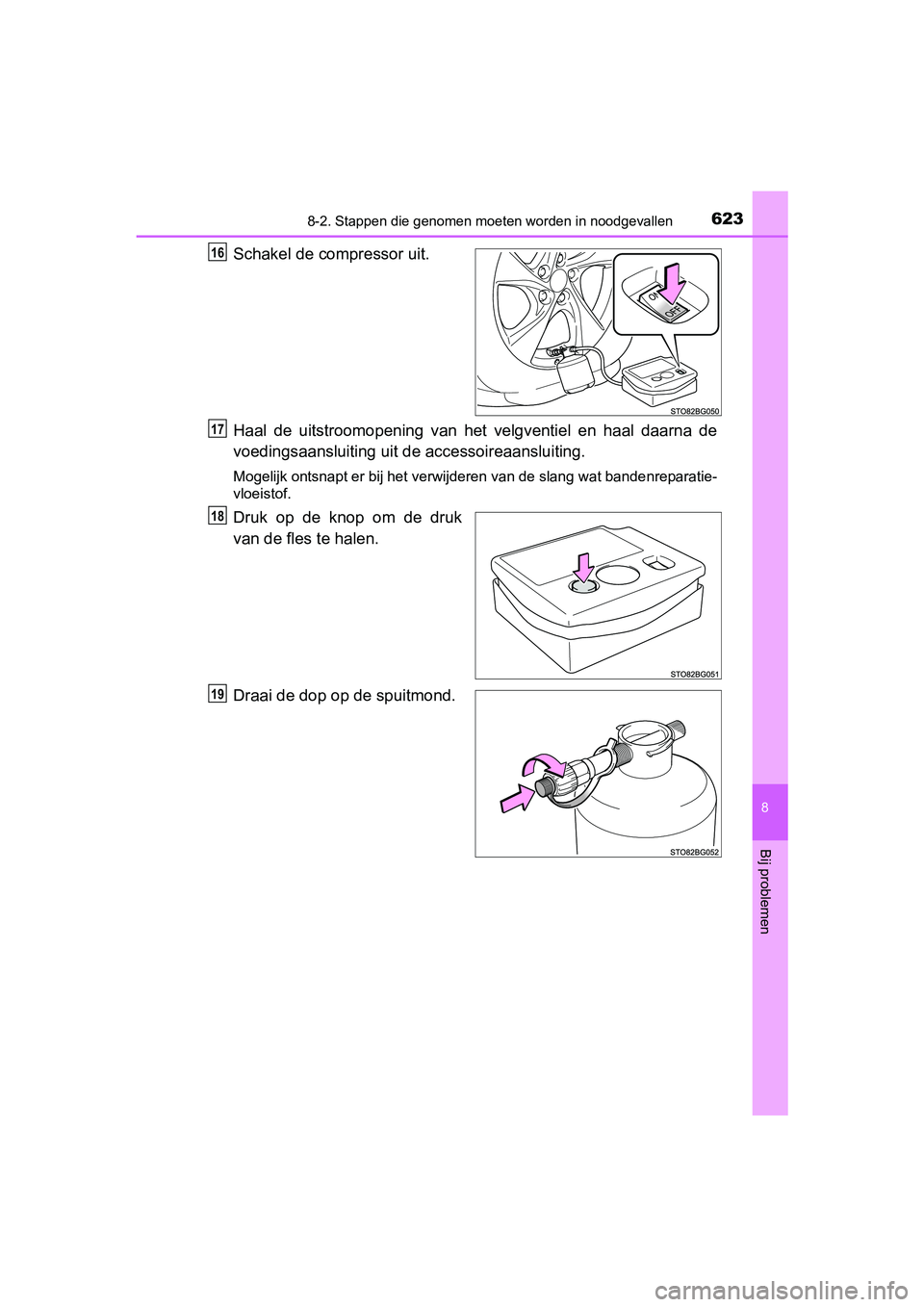

6238-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
Schakel de compressor uit.
Haal de uitstroomopening van het velgventiel en haal daarna de
voedingsaansluiting uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bande nreparatie-
vloeistof.
Druk op de knop om de druk
van de fles te halen.
Draai de dop op de spuitmond.
16
17
18
19
C-HR_HV_OM_Europe_OM10538E.b ook Page 623 Friday, September 9, 2016 12:21 PM

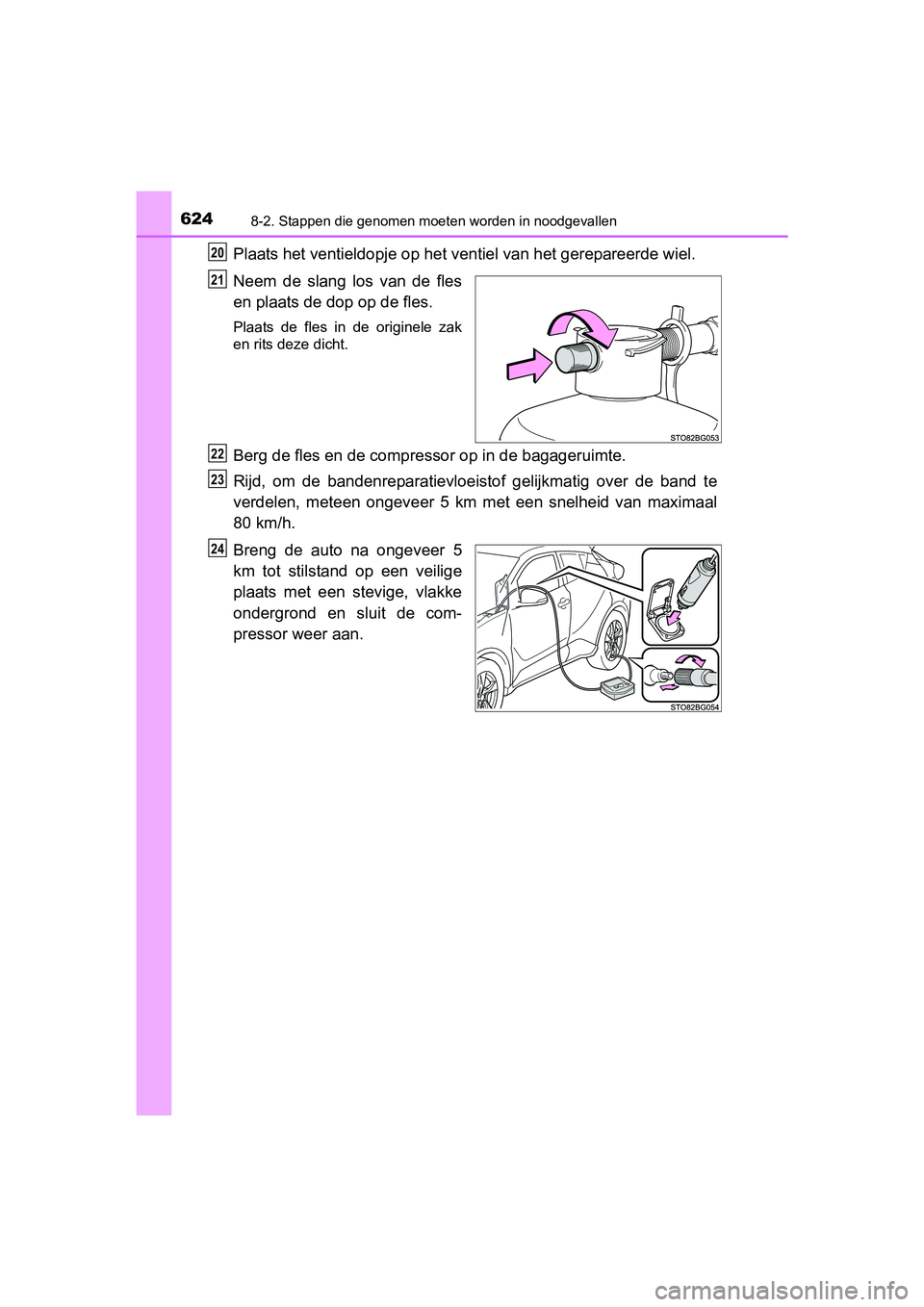

6248-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
Plaats het ventieldopje op het ventiel van het gerepareerde wie l.
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak
en rits deze dicht.
Berg de fles en de compre ssor op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band t e
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto na ongeveer 5
km tot stilstand op een veilige
plaats met een st evige, vlakke
ondergrond en sluit de com-
pressor weer aan.
20
21
22
23
24
C-HR_HV_OM_Europe_OM10538E.b ook Page 624 Friday, September 9, 2016 12:21 PM

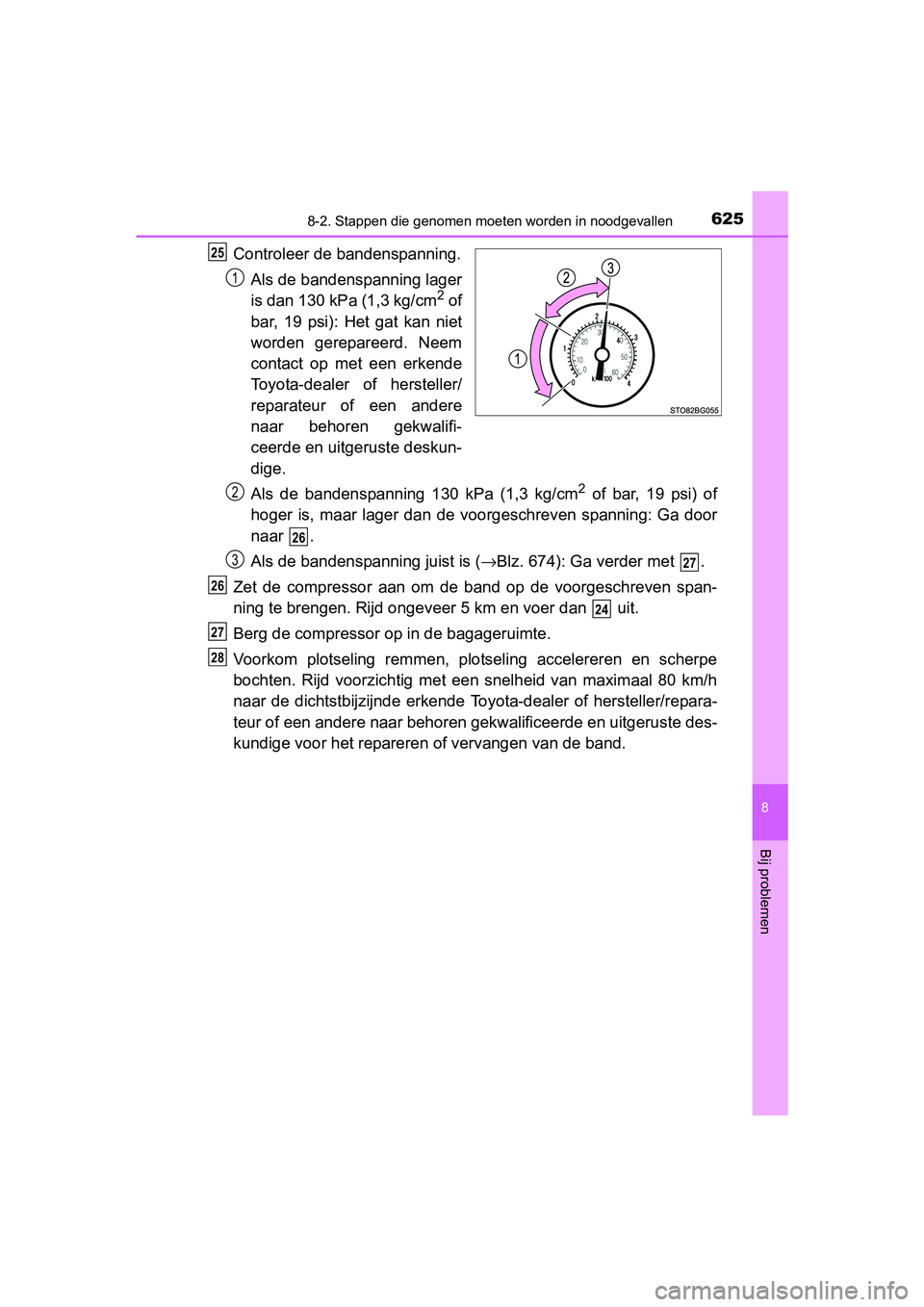

6258-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
Controleer de bandenspanning.
Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga door
naar .
Als de bandenspanning juist is ( →Blz. 674): Ga verder met .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongev eer 5 km en voer dan uit.
Berg de compressor op in de bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten. Rijd voorzichtig met een snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/re para-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige voor het repareren of vervangen van de band.
25
1
2
26
327
26
24
27
28
C-HR_HV_OM_Europe_OM10538E.b ook Page 625 Friday, September 9, 2016 12:21 PM

6268-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
■Als de band te hard wordt opgepompt
Controleer of de bandenspanningsmeter de voorgeschreven spannin g aan-
geeft.
Zet de compressor weer aan als de spanning onder de voorgeschre ven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is gerepareerd, moet he t ventiel
bij een definitieve reparatie worden vervangen.
■ Nadat een band is gerepareer d met de bandenreparatieset
● Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knippe ren.
■ Aanwijzing voor het controlere n van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de ban denrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de uiterste houdbaarheidsdat um is ver-
streken. Anders worden reparaties met de bandenreparatieset mog elijk niet
goed uitgevoerd. Druk op de knop om wat lucht te laten
ontsnappen.
1
2
C-HR_HV_OM_Europe_OM10538E.b
ook Page 626 Friday, September 9, 2016 12:21 PM

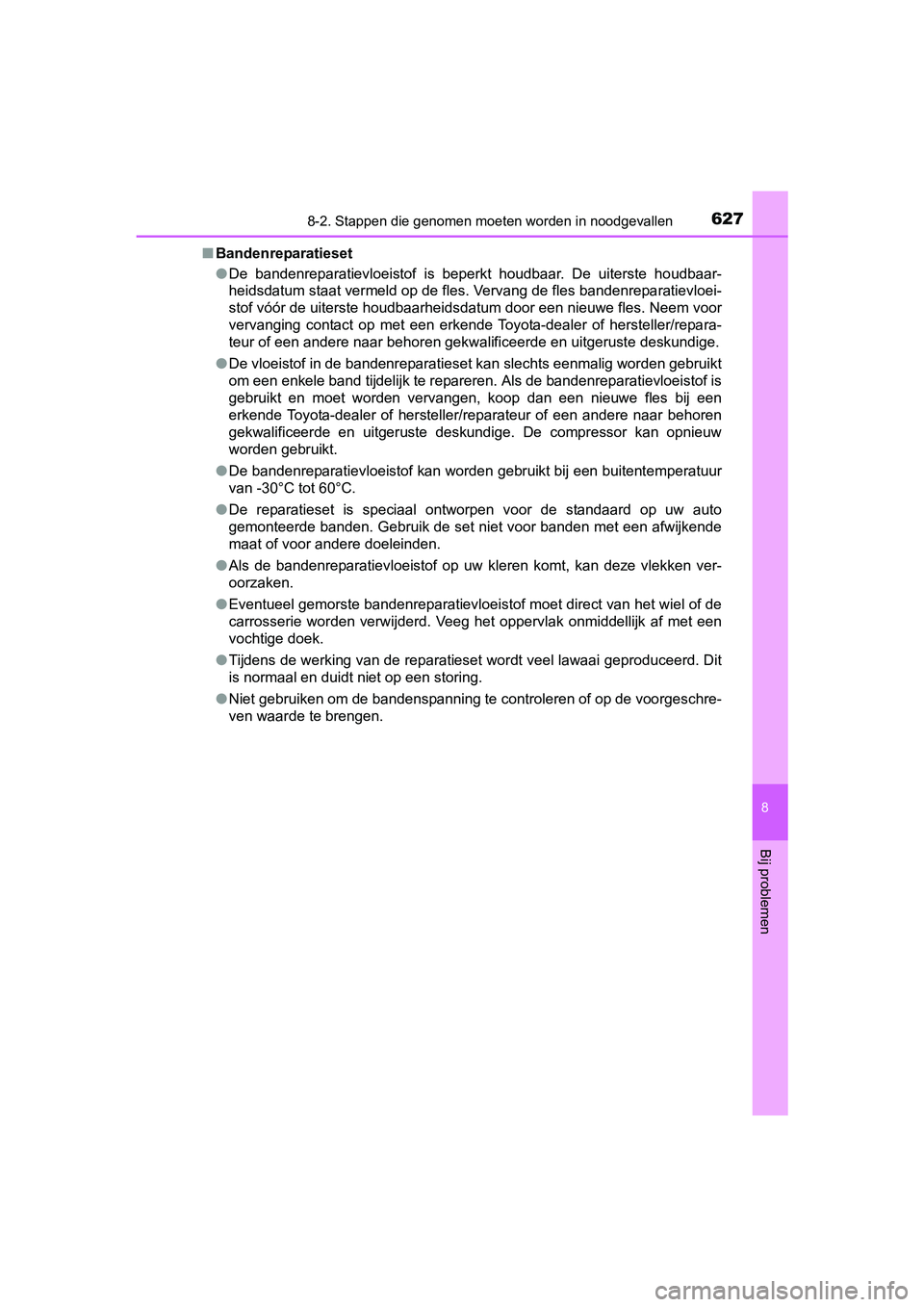

6278-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
■Bandenreparatieset
●De bandenreparatievloeistof is beperkt houdbaar. De uiterste ho udbaar-
heidsdatum staat vermeld op de fles. Vervang de fles bandenrepa ratievloei-
stof vóór de uiterste houdbaarheidsdatum door een nieuwe fles. Neem voor
vervanging contact op met een erkende Toyota-dealer of herstell er/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
● De vloeistof in de bandenreparatieset kan slechts eenmalig word en gebruikt
om een enkele band tijdelijk te repareren. Als de bandenreparatievloeistof is
gebruikt en moet worden vervangen, koop dan een nieuwe fles bij een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. De compressor kan opnieuw
worden gebruikt.
● De bandenreparatievloeistof kan worden gebruikt bij een buitent emperatuur
van -30°C tot 60°C.
● De reparatieset is speciaal ontworpen voor de standaard op uw a uto
gemonteerde banden. Gebruik de set niet voor banden met een afw ijkende
maat of voor andere doeleinden.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vle kken ver-
oorzaken.
● Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voo rgeschre-
ven waarde te brengen.
C-HR_HV_OM_Europe_OM10538E.b ook Page 627 Friday, September 9, 2016 12:21 PM

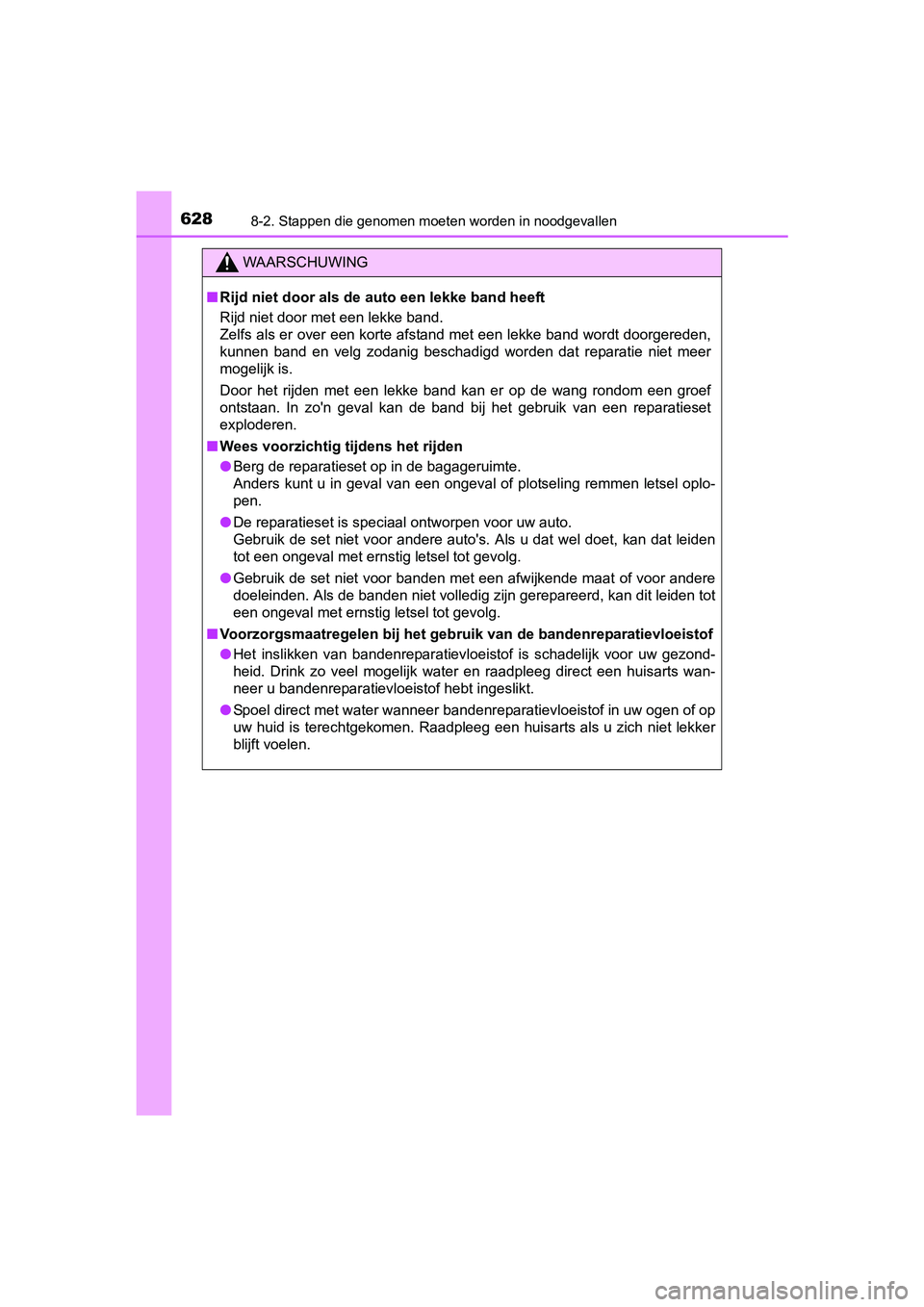

6288-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
■Rijd niet door als de auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een rep aratieset
exploderen.
■ Wees voorzichtig tijdens het rijden
● Berg de reparatieset op in de bagageruimte.
Anders kunt u in geval van een ongeval of plotseling remmen let sel oplo-
pen.
● De reparatieset is speciaal ontworpen voor uw auto.
Gebruik de set niet voor andere auto's. Als u dat wel doet, kan dat leiden
tot een ongeval met ernstig letsel tot gevolg.
● Gebruik de set niet voor banden met een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig zijn gerepareerd, kan d it leiden tot
een ongeval met ernstig letsel tot gevolg.
■ Voorzorgsmaatregelen bij het geb ruik van de bandenreparatievloeistof
● Het inslikken van bandenreparatievloeistof is schadelijk voor u w gezond-
heid. Drink zo veel mogelijk water en raadpleeg direct een huis arts wan-
neer u bandenreparatievloeistof hebt ingeslikt.
● Spoel direct met water wanneer bandenreparatievloeistof in uw o gen of op
uw huid is terechtgekomen. Raadpleeg een huisarts als u zich ni et lekker
blijft voelen.
C-HR_HV_OM_Europe_OM10538E.b ook Page 628 Friday, September 9, 2016 12:21 PM

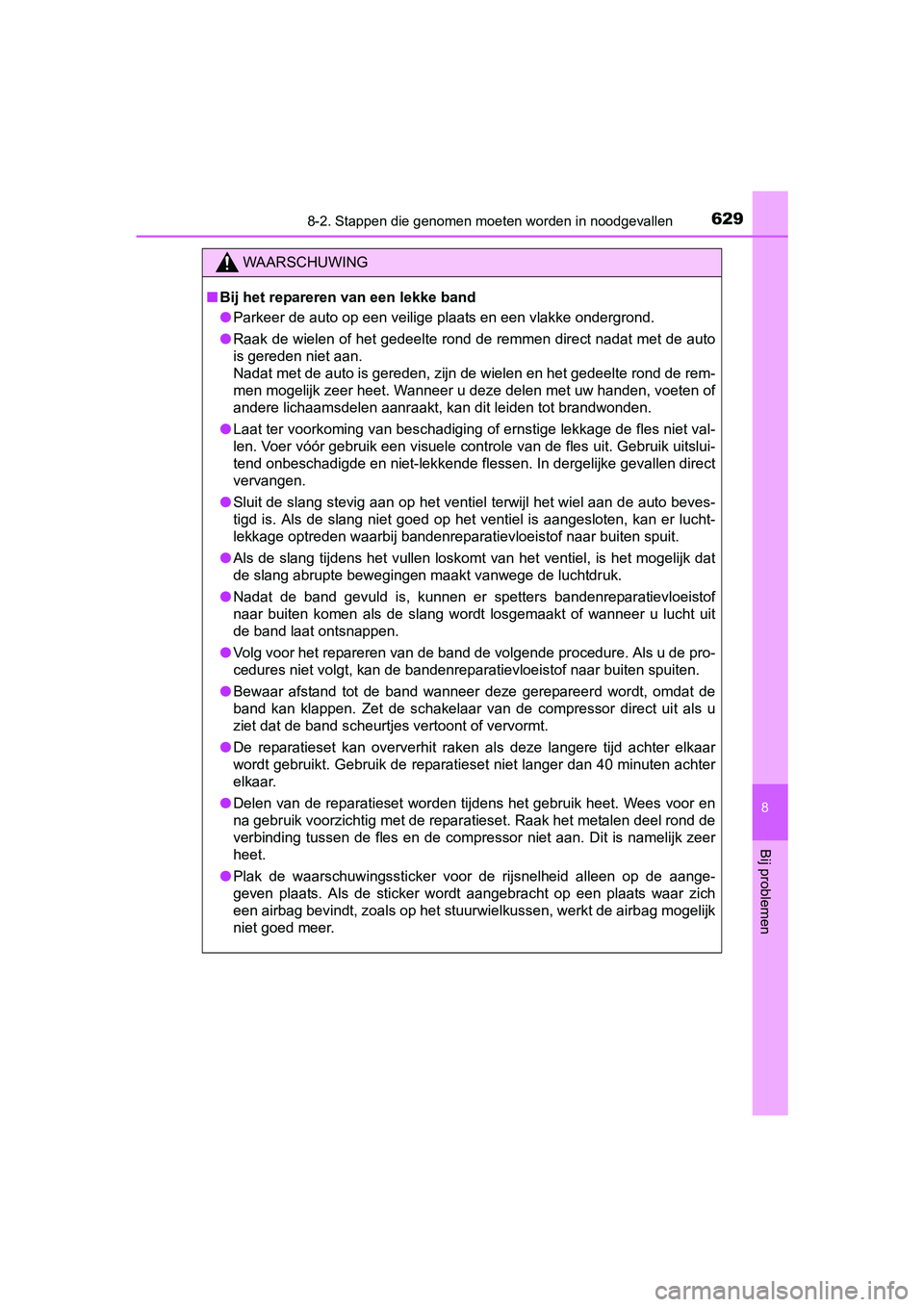

6298-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
WAARSCHUWING
■Bij het repareren van een lekke band
● Parkeer de auto op een veilige plaats en een vlakke ondergrond.
● Raak de wielen of het gedeelte rond de remmen direct nadat met de auto
is gereden niet aan.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen met uw handen, voeten of
andere lichaamsdelen aanraakt, kan dit leiden tot brandwonden.
● Laat ter voorkoming van beschadiging of ernstige lekkage de fles niet val-
len. Voer vóór gebruik een visuele controle van de fles uit. Ge bruik uitslui-
tend onbeschadigde en niet-lekkende flessen. In dergelijke geva llen direct
vervangen.
● Sluit de slang stevig aan op het ventiel terwijl het wiel aan d e auto beves-
tigd is. Als de slang niet goed op het ventiel is aangesloten, kan er lucht-
lekkage optreden waarbij bandenreparatievloeistof naar buiten s puit.
● Als de slang tijdens het vullen loskomt van het ventiel, is het mogelijk dat
de slang abrupte bewegingen maakt vanwege de luchtdruk.
● Nadat de band gevuld is, kunnen er spetters bandenreparatievloe istof
naar buiten komen als de slang wordt losgemaakt of wanneer u lu cht uit
de band laat ontsnappen.
● Volg voor het repareren van de band de volgende procedure. Als u de pro-
cedures niet volgt, kan de bandenreparatievloeistof naar buiten spuiten.
● Bewaar afstand tot de band wanneer deze gerepareerd wordt, omdat de
band kan klappen. Zet de schakelaar van de compressor direct ui t als u
ziet dat de band scheurtjes vertoont of vervormt.
● De reparatieset kan oververhit raken als deze langere tijd achter elkaar
wordt gebruikt. Gebruik de reparatieset niet langer dan 40 minu ten achter
elkaar.
● Delen van de reparatieset worden tijdens het gebruik heet. Wees voor en
na gebruik voorzichtig met de reparatieset. Raak het metalen deel rond de
verbinding tussen de fles en de compressor niet aan. Dit is nam elijk zeer
heet.
● Plak de waarschuwingssticker voor de rijsnelheid alleen op de a ange-
geven plaats. Als de sticker wordt aangebracht op een plaats wa ar zich
een airbag bevindt, zoals op het stuurwielkussen, werkt de airb ag mogelijk
niet goed meer.
C-HR_HV_OM_Europe_OM10538E.b ook Page 629 Friday, September 9, 2016 12:21 PM

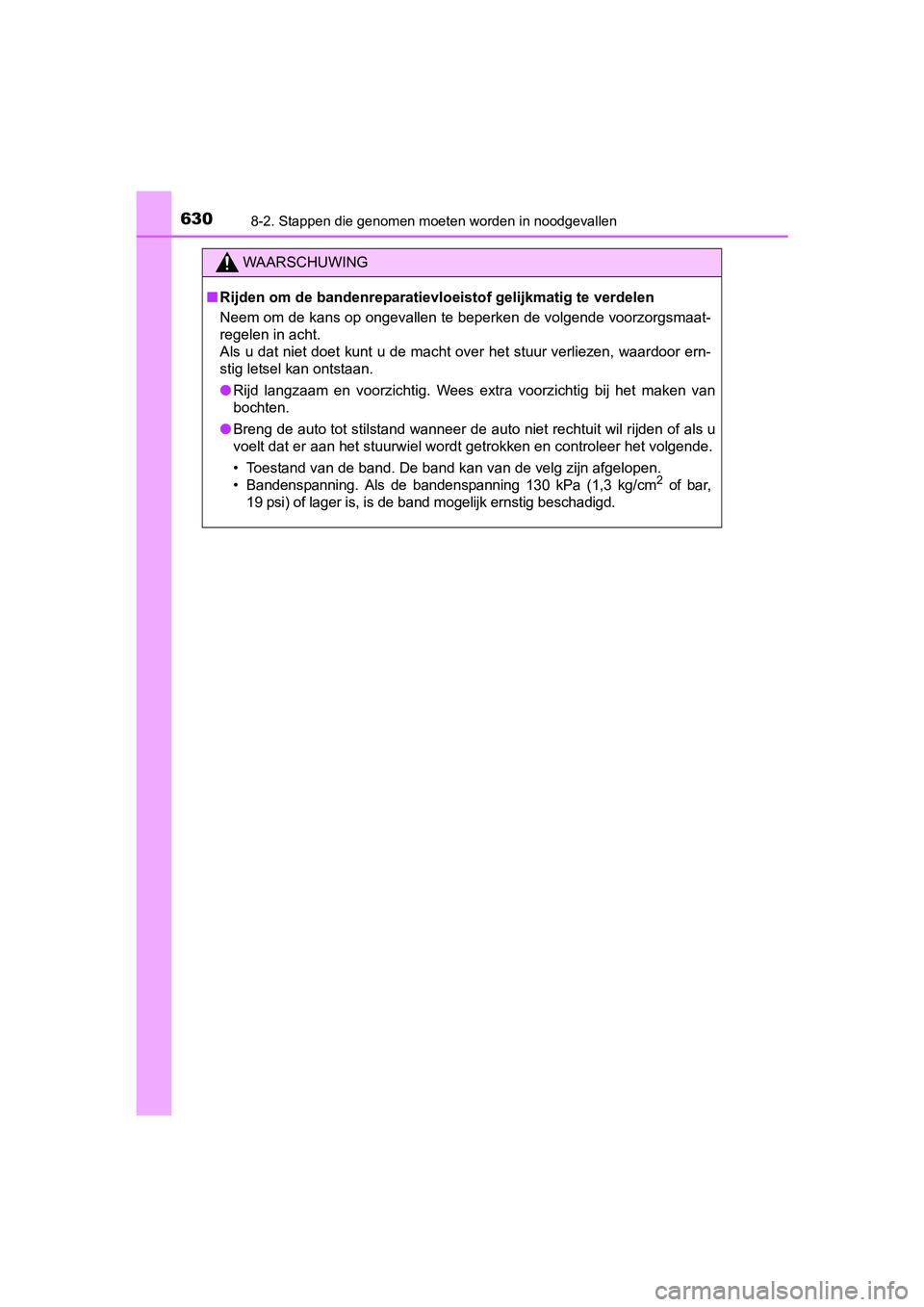

6308-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
WAARSCHUWING
■Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet kunt u de macht over het stuur verliezen, waardoor ern-
stig letsel kan ontstaan.
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het ma ken van
bochten.
● Breng de auto tot stilstand wanneer de auto niet rechtuit wil r ijden of als u
voelt dat er aan het stuurwiel wordt getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar,
19 psi) of lager is, is de band mogelijk ernstig beschadigd.
C-HR_HV_OM_Europe_OM10538E.b ook Page 630 Friday, September 9, 2016 12:21 PM
