6318-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
OPMERKING
■Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareer d
indien de beschadiging is veroorzaakt door perforatie van het l oopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenrepar atieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijd ens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoal s in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunn en er storin-
gen optreden.
● Houd de fles tijdens het gebruik niet ondersteboven, om schade aan de
compressor te voorkomen.
■ Voorzorgsmaatregelen voor de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set
defect raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
● Berg de reparatieset op in de gereedschapshouder onder de afdekmat,
buiten bereik van kinderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. S tel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Voorkomen van schade aan de band enspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. ( →Blz. 543)
C-HR_HV_OM_Europe_OM10538E.book Page 631 Friday, September 9, 2016 12:21 PM

6328-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E

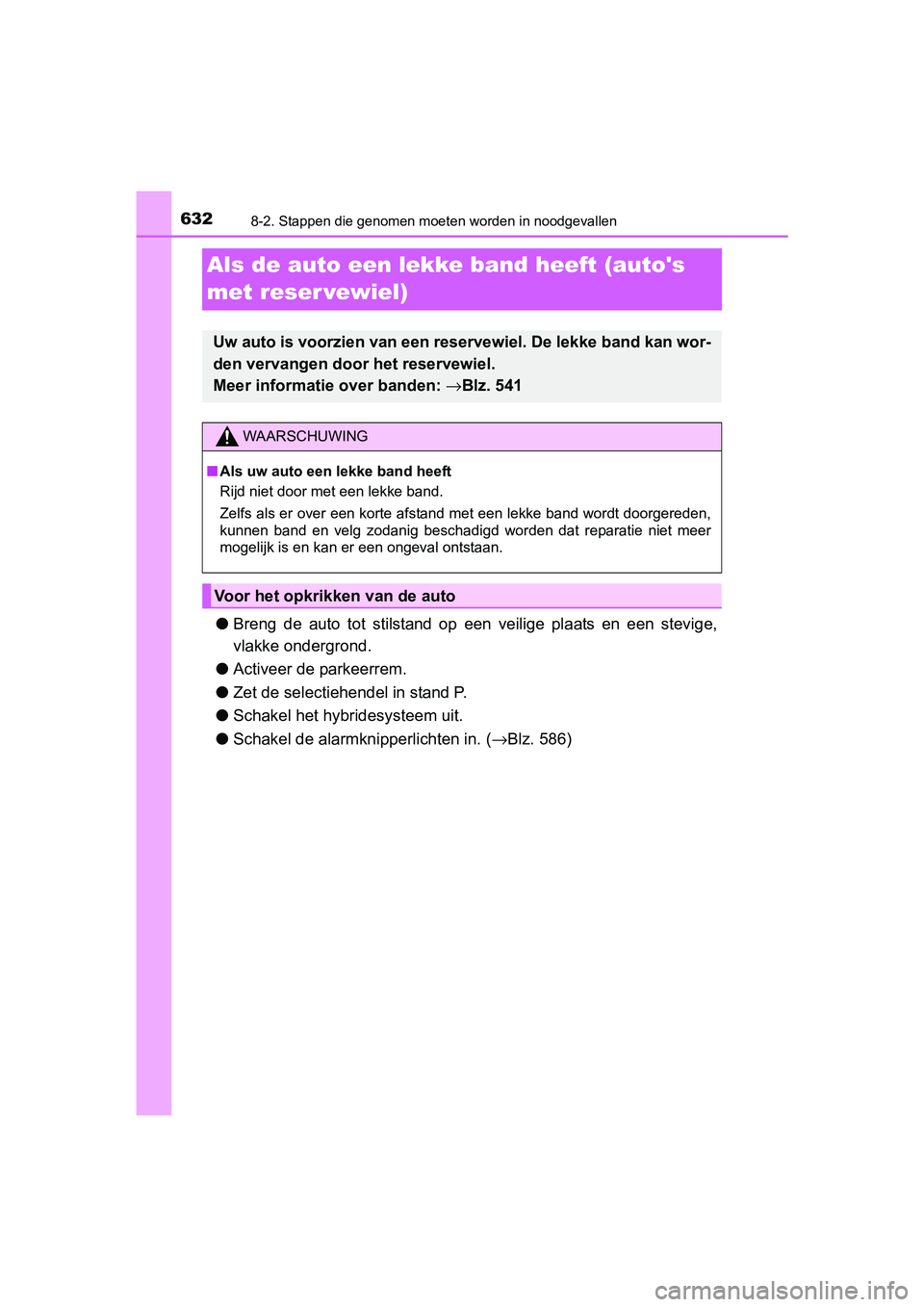

Als de auto een lekke band heeft (auto's
met reser vewiel)
● Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehe ndel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in. ( →Blz. 586)
Uw auto is voorzien van een reservewiel. De lekke band kan wor-
den vervangen door het reservewiel.
Meer informatie over banden: →Blz. 541
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is en kan er een ongeval ontstaan.
Voor het opkrikken van de auto
C-HR_HV_OM_Europe_OM10538E.b ook Page 632 Friday, September 9, 2016 12:21 PM

6338-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen

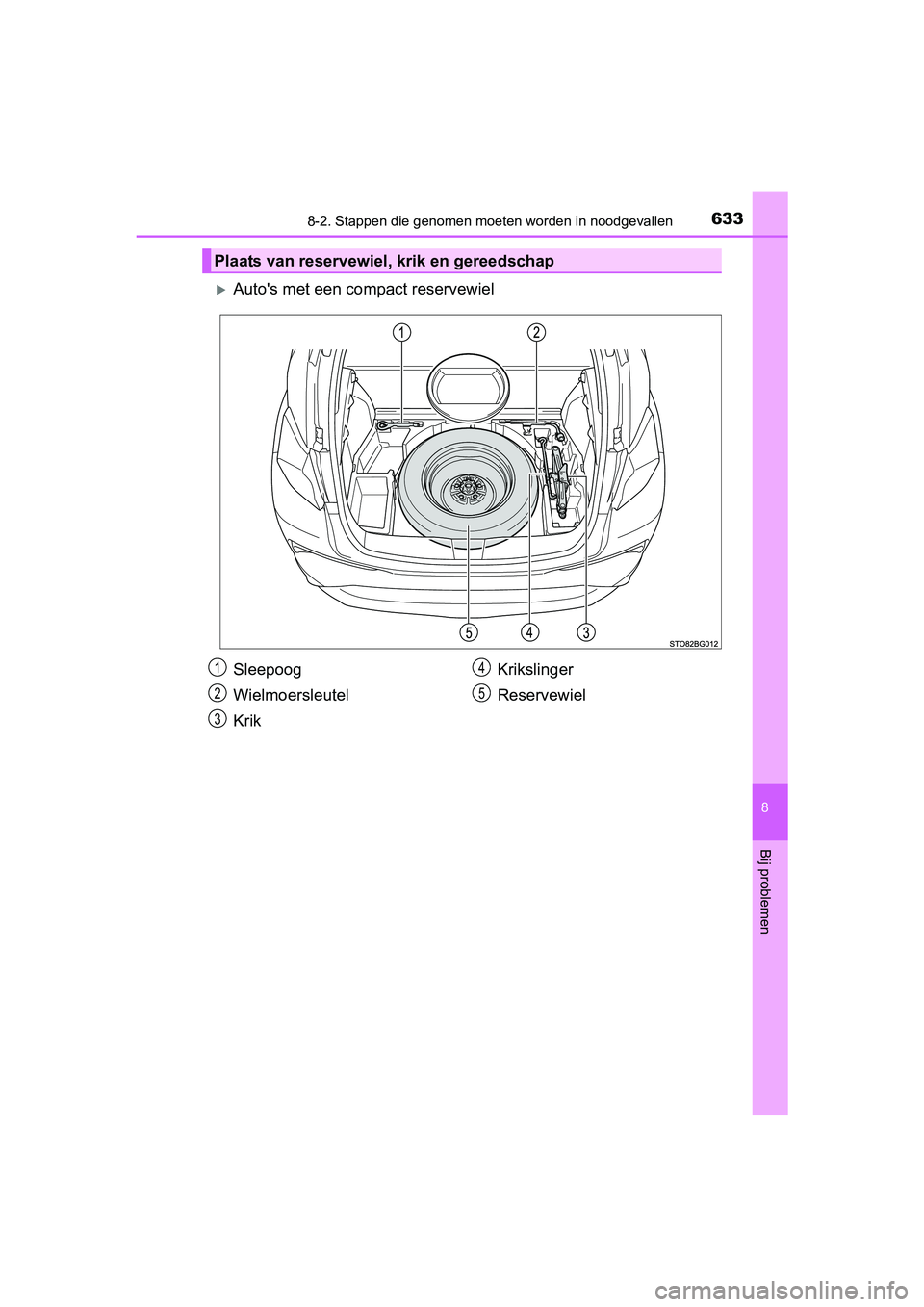

Auto's met een com pact reservewiel
Plaats van reservewiel, krik en gereedschap
Sleepoog
Wielmoersleutel
Krik Krikslinger
Reservewiel1
2
3
4
5
C-HR_HV_OM_Europe_OM10538E.b
ook Page 633 Friday, September 9, 2016 12:21 PM

6348-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E

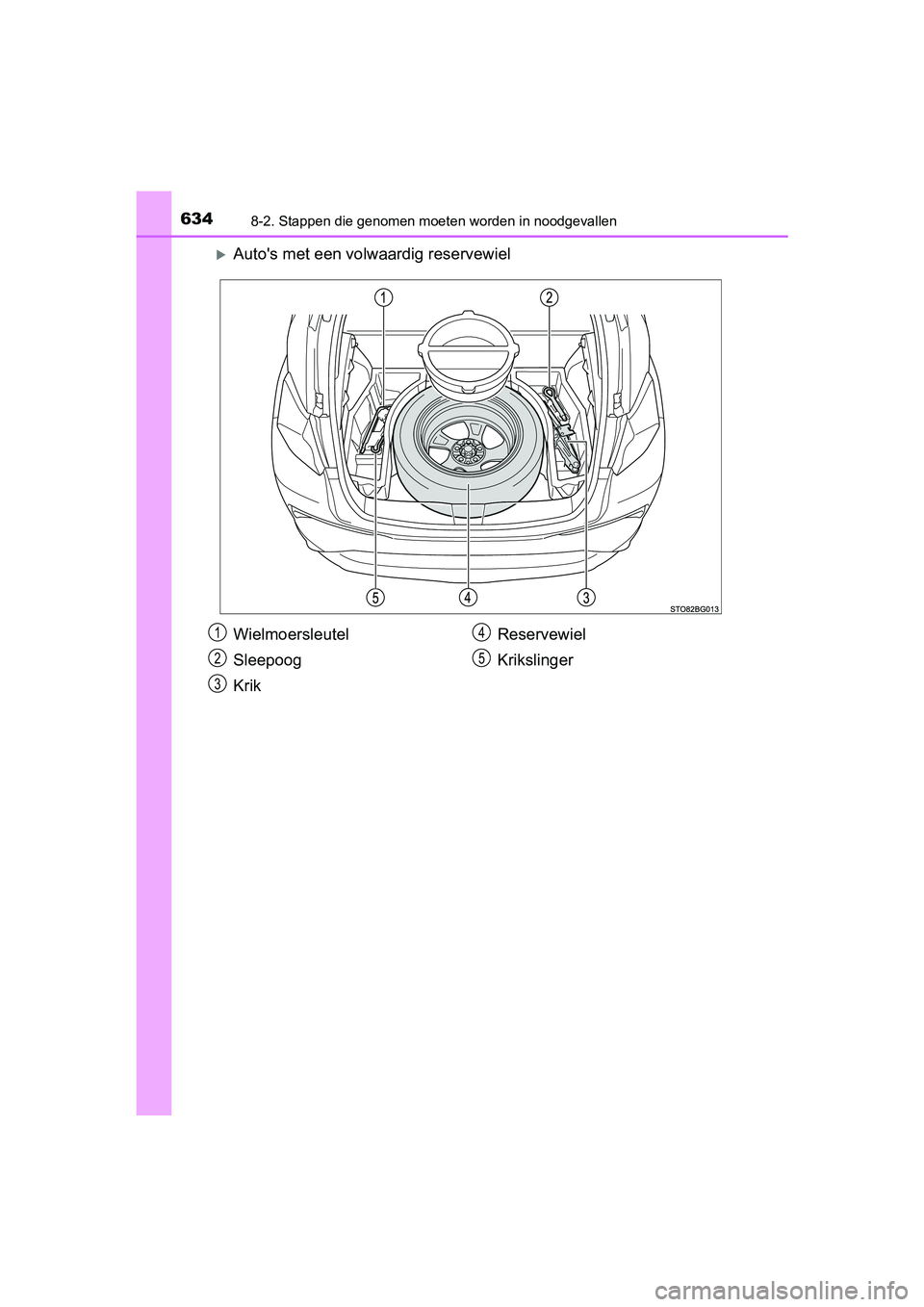

Auto's met een volwaardig reservewiel
Wielmoersleutel
Sleepoog
Krik Reservewiel
Krikslinger1
2
3
4
5
C-HR_HV_OM_Europe_OM10538E.b
ook Page 634 Friday, September 9, 2016 12:21 PM

6358-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen

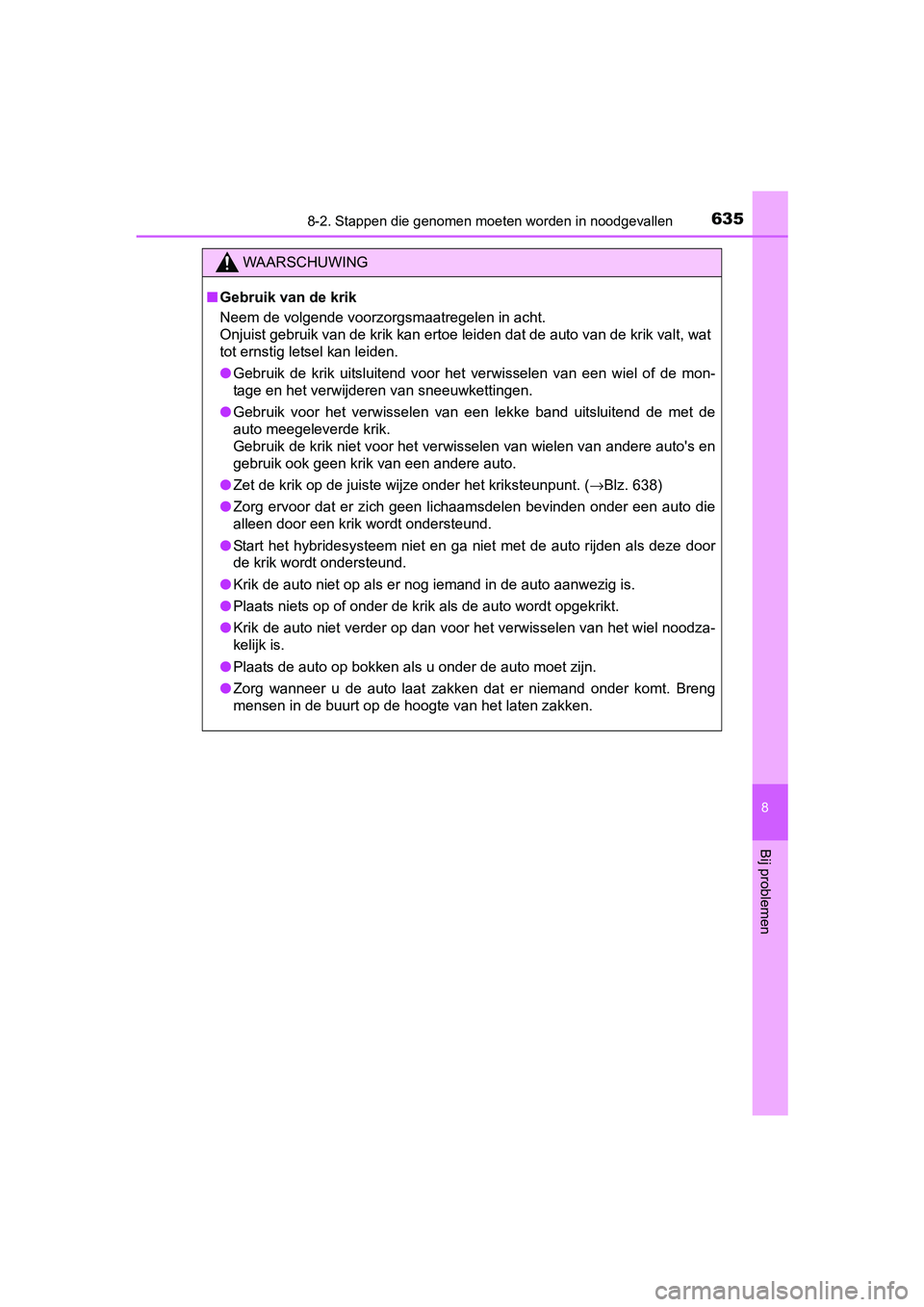

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel o f de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zet de krik op de juiste wijze onder het kriksteunpunt. ( →Blz. 638)
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door
de krik wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wi el noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. B reng
mensen in de buurt op de hoogte van het laten zakken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 635 Friday, September 9, 2016 12:21 PM

6368-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E

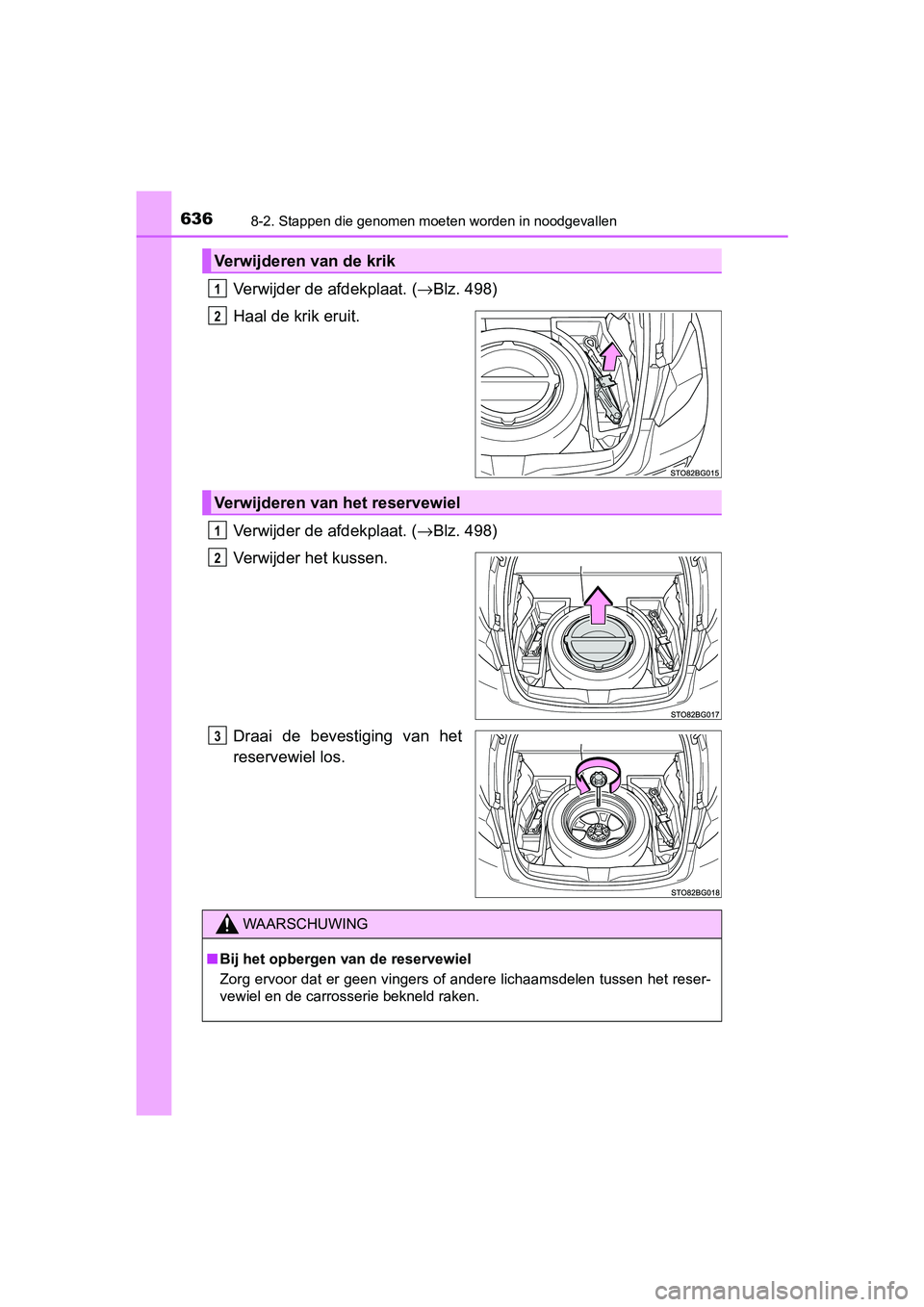

Verwijder de afdekplaat. (→Blz. 498)
Haal de krik eruit.
Verwijder de afdekplaat. ( →Blz. 498)
Verwijder het kussen.
Draai de bevestiging van het
reservewiel los.
Verwijderen van de krik
1
2
Verwijderen van het reservewiel
1
2
3
WAARSCHUWING
■ Bij het opbergen van de reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 636 Friday, September 9, 2016 12:21 PM

6378-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen

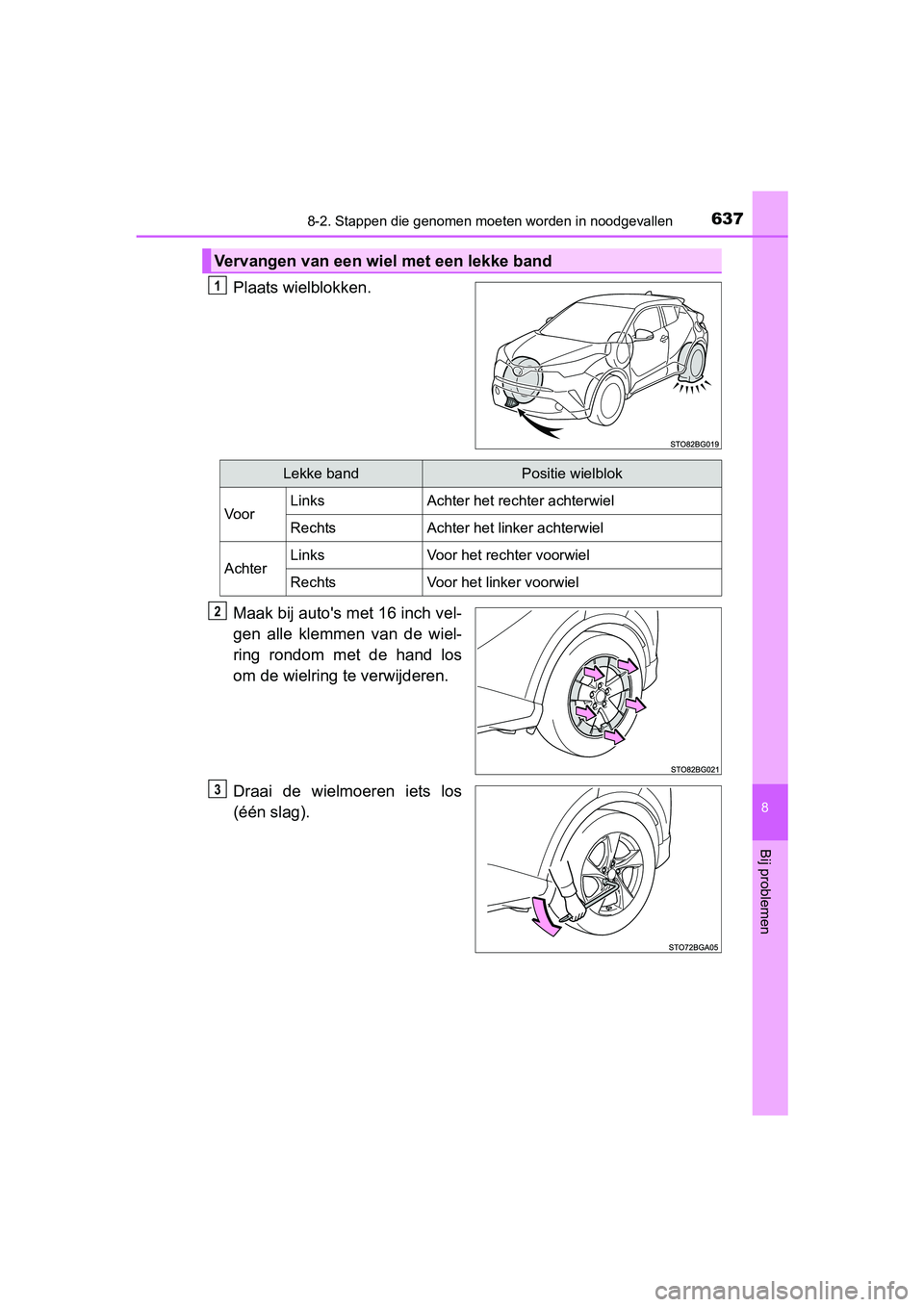

Plaats wielblokken.
Maak bij auto's met 16 inch vel-
gen alle klemmen van de wiel-
ring rondom met de hand los
om de wielring te verwijderen.
Draai de wielmoeren iets los
(één slag).
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
C-HR_HV_OM_Europe_OM10538E.book Page 637 Tuesday, October 11, 2016 3:52 PM

6388-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E

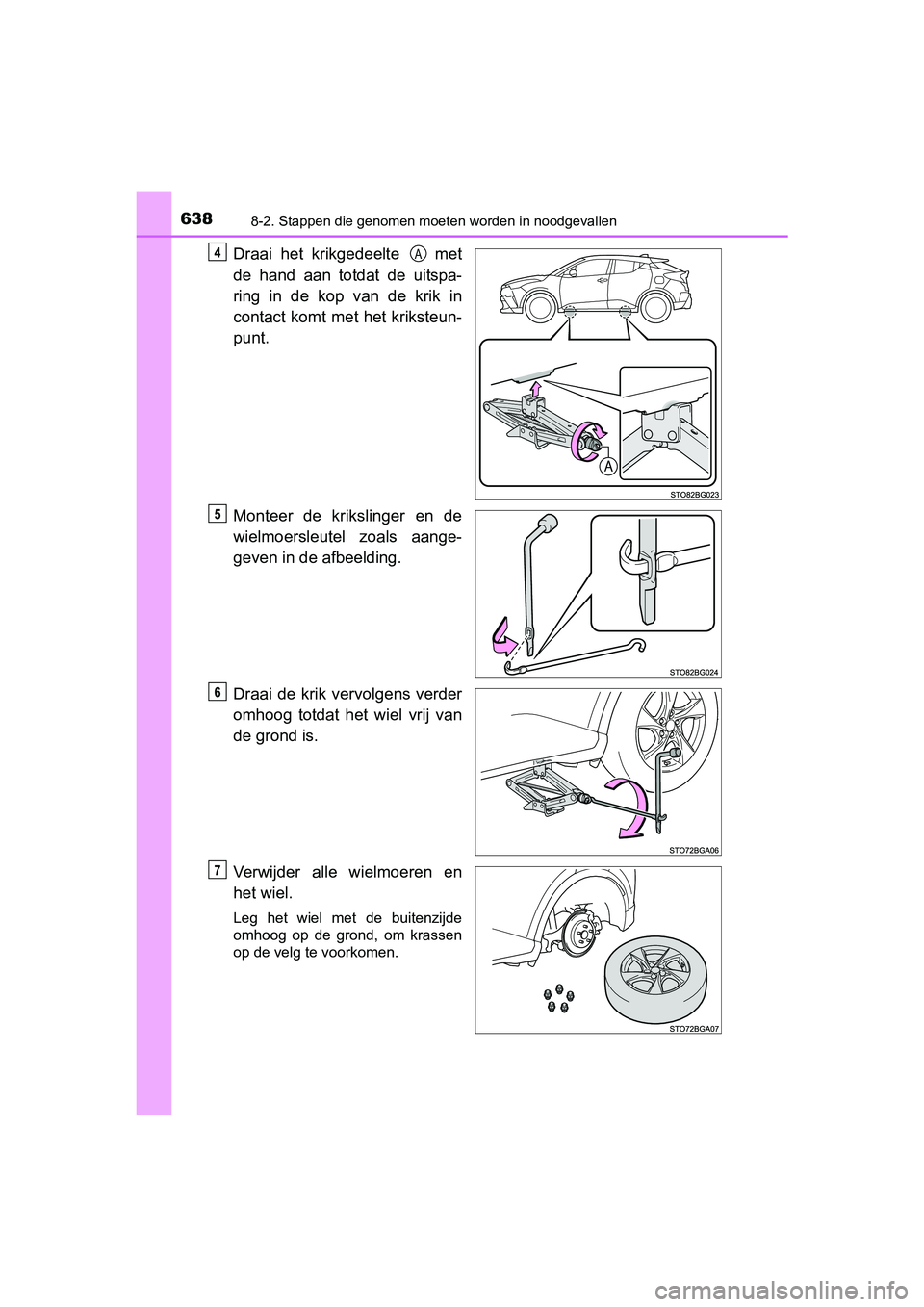

Draai het krikgedeelte met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
Monteer de krikslinger en de
wielmoersleutel zoals aange-
geven in de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4A
5
6
7
C-HR_HV_OM_Europe_OM10538E.book Page 638 Tuesday, October 11, 2016 3:52 PM

6398-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen

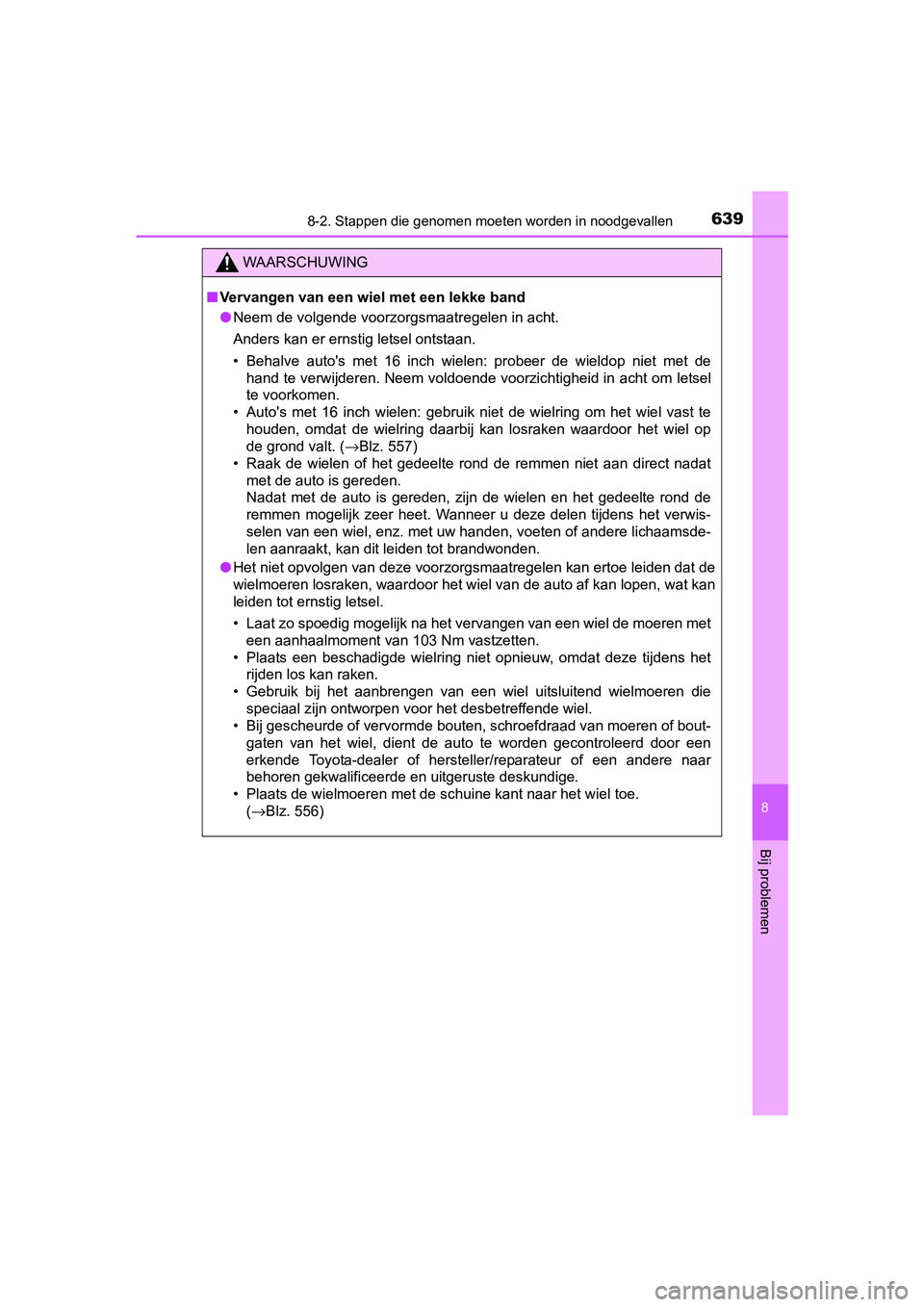

WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Behalve auto's met 16 inch wielen: probeer de wieldop niet met de
hand te verwijderen. Neem voldoende voorzichtigheid in acht om letsel
te voorkomen.
• Auto's met 16 inch wielen: gebruik niet de wielring om het wie l vast te
houden, omdat de wielring daarbij kan losraken waardoor het wie l op
de grond valt. ( →Blz. 557)
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat
met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte ro nd de
remmen mogelijk zeer heet. Wanneer u deze delen tijdens het ver wis-
selen van een wiel, enz. met uw handen, voeten of andere lichaa msde-
len aanraakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moer en met
een aanhaalmoment van 103 Nm vastzetten.
• Plaats een beschadigde wielring niet opnieuw, omdat deze tijdens het rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout-
gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (→Blz. 556)
C-HR_HV_OM_Europe_OM10538E.book Page 639 Tuesday, October 11, 2016 3:52 PM

6408-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E

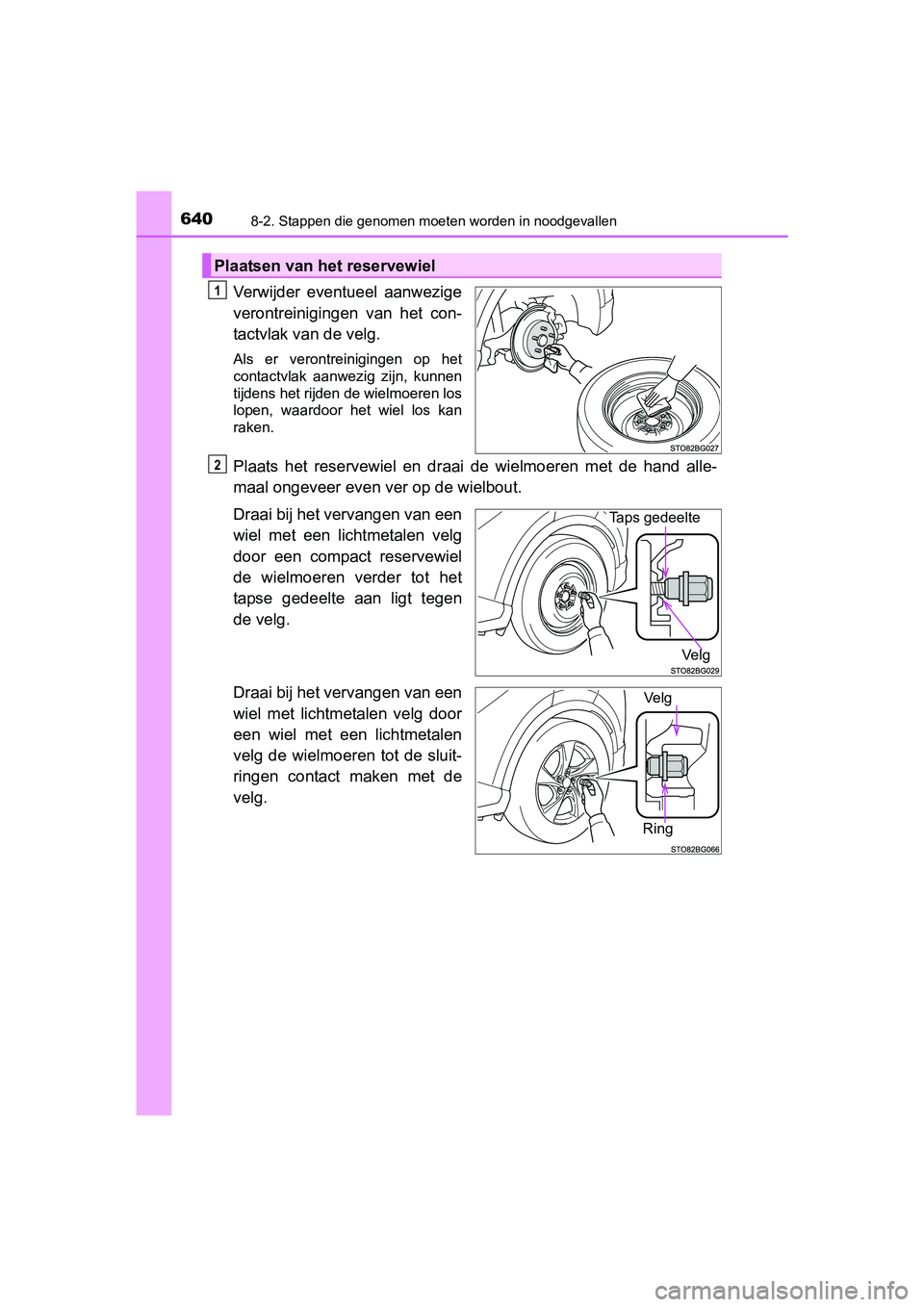

Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het reservewiel en draai de wielmoeren met de hand alle-
maal ongeveer even ver op de wielbout.
Draai bij het vervangen van een
wiel met een lichtmetalen velg
door een compact reservewiel
de wielmoeren verder tot het
tapse gedeelte aan ligt tegen
de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Taps gedeelte
Vel g
Ring
Ve l g
