6618-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen
OPMERKING

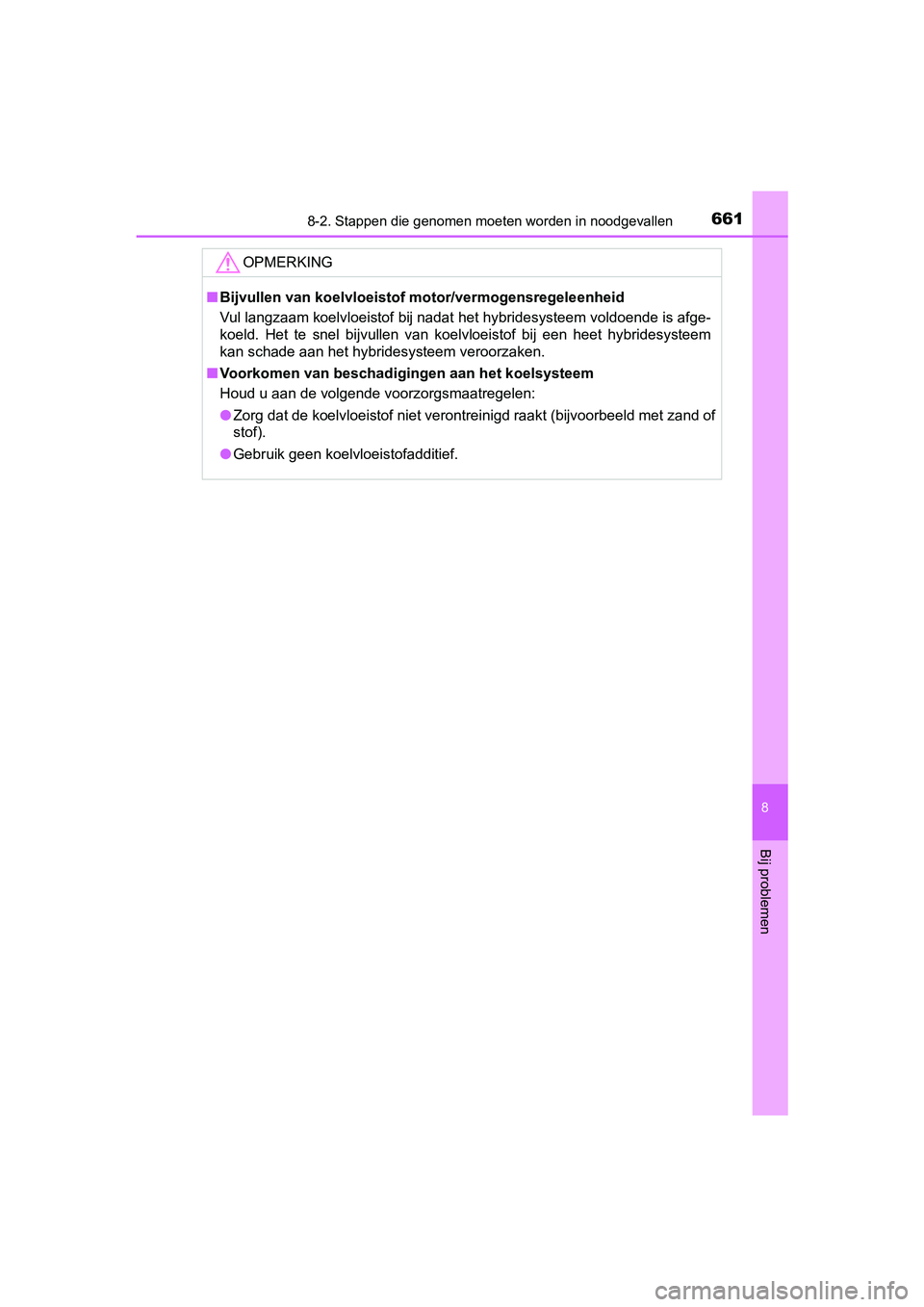

■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoen de is afge-
koeld. Het te snel bijvullen van koelvloeistof bij een heet hyb ridesysteem
kan schade aan het hybridesysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof).
● Gebruik geen koelvloeistofadditief.
C-HR_HV_OM_Europe_OM10538E.b ook Page 661 Friday, September 9, 2016 12:21 PM

6628-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E

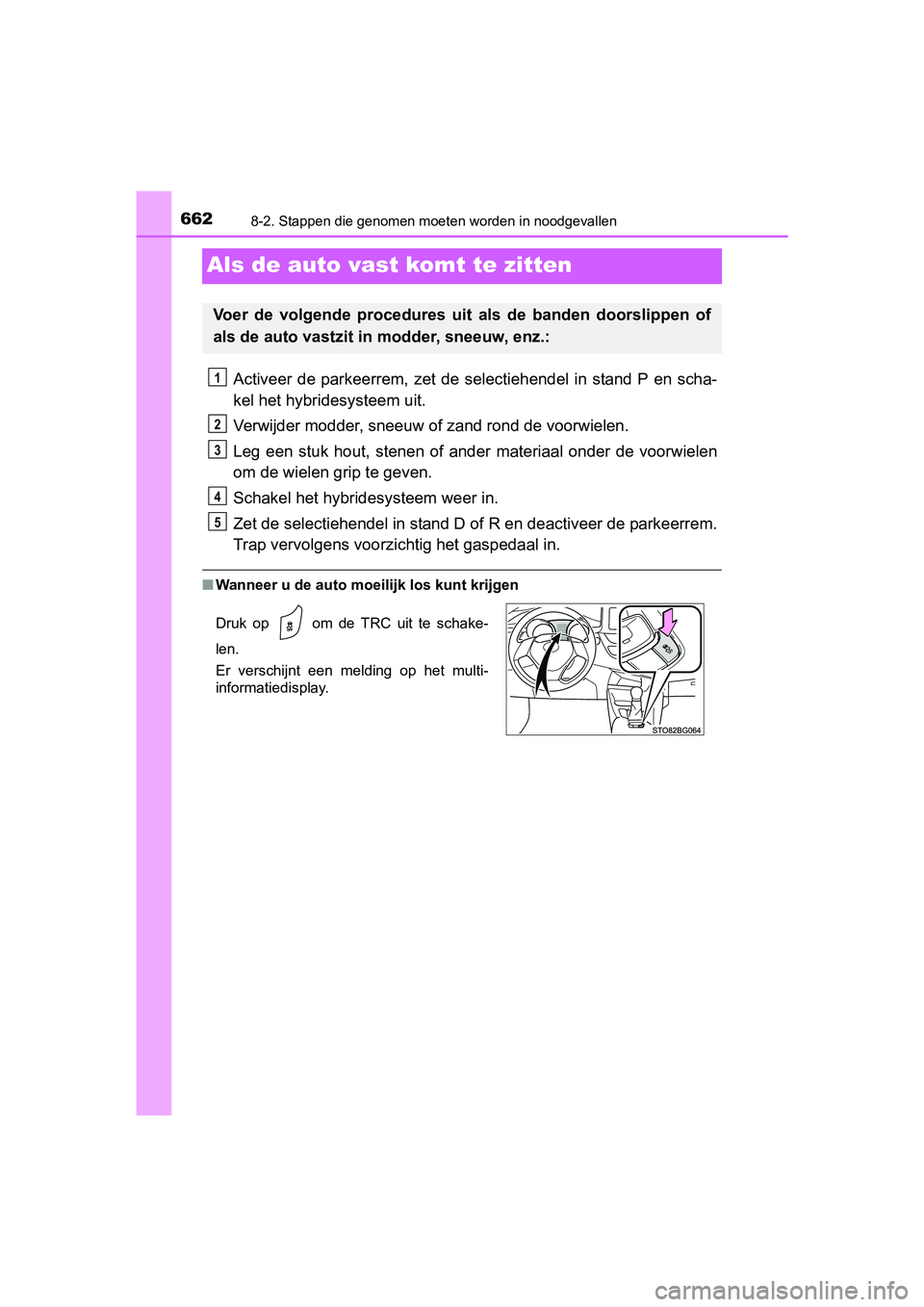

Als de auto vast komt te zitten
Activeer de parkeerrem, zet de selectiehendel in stand P en sch a-
kel het hybridesysteem uit.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen
om de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerrem.
Trap vervolgens voorzich tig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schake-
len.
Er verschijnt een melding op het multi-
informatiedisplay.
1
2
3
4
5
C-HR_HV_OM_Europe_OM10538E.b ook Page 662 Friday, September 9, 2016 12:21 PM

6638-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
8
Bij problemen

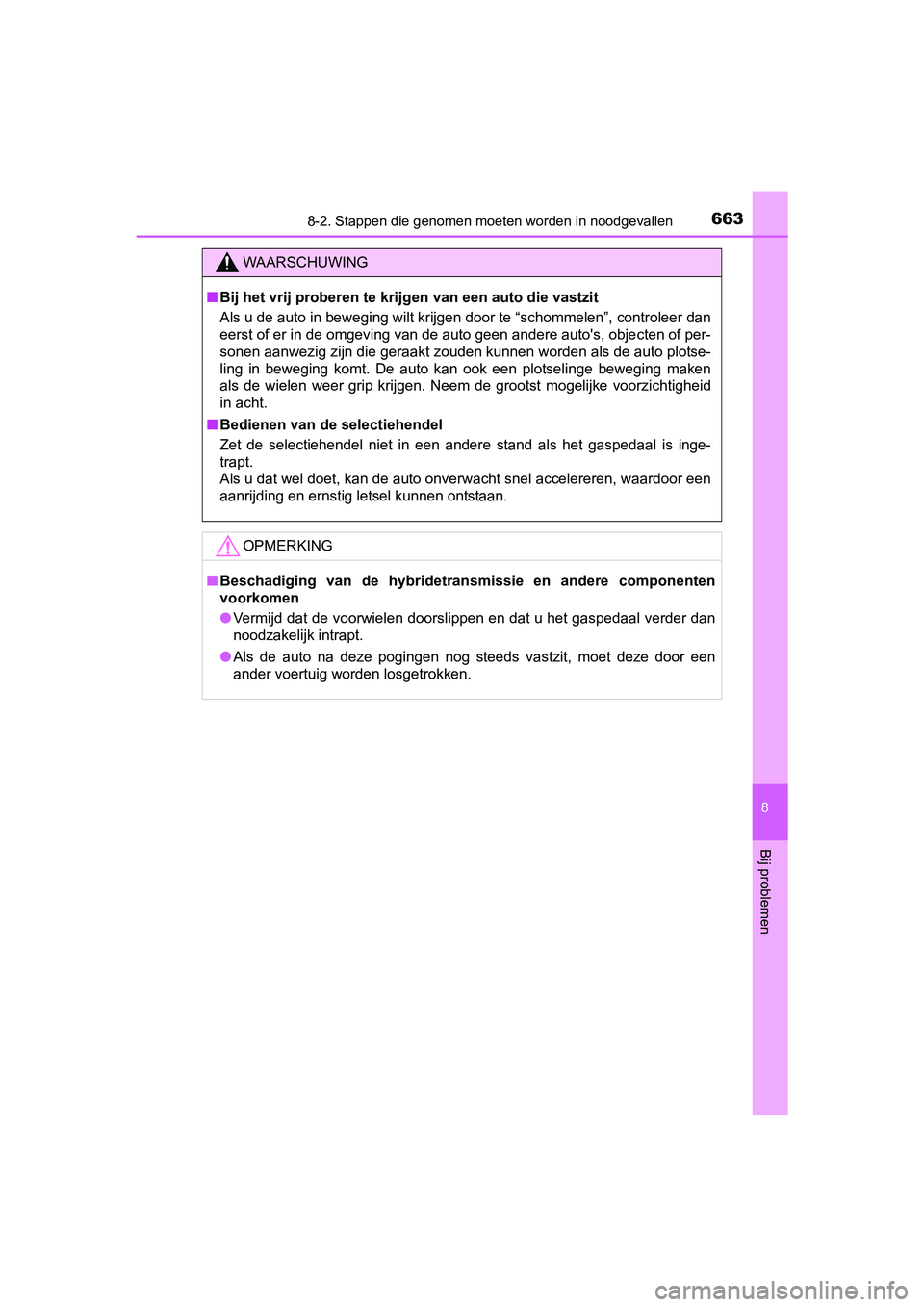

WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de aut o plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaa l is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Beschadiging van de hybridetransmissie en andere componenten
voorkomen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
C-HR_HV_OM_Europe_OM10538E.b ook Page 663 Friday, September 9, 2016 12:21 PM

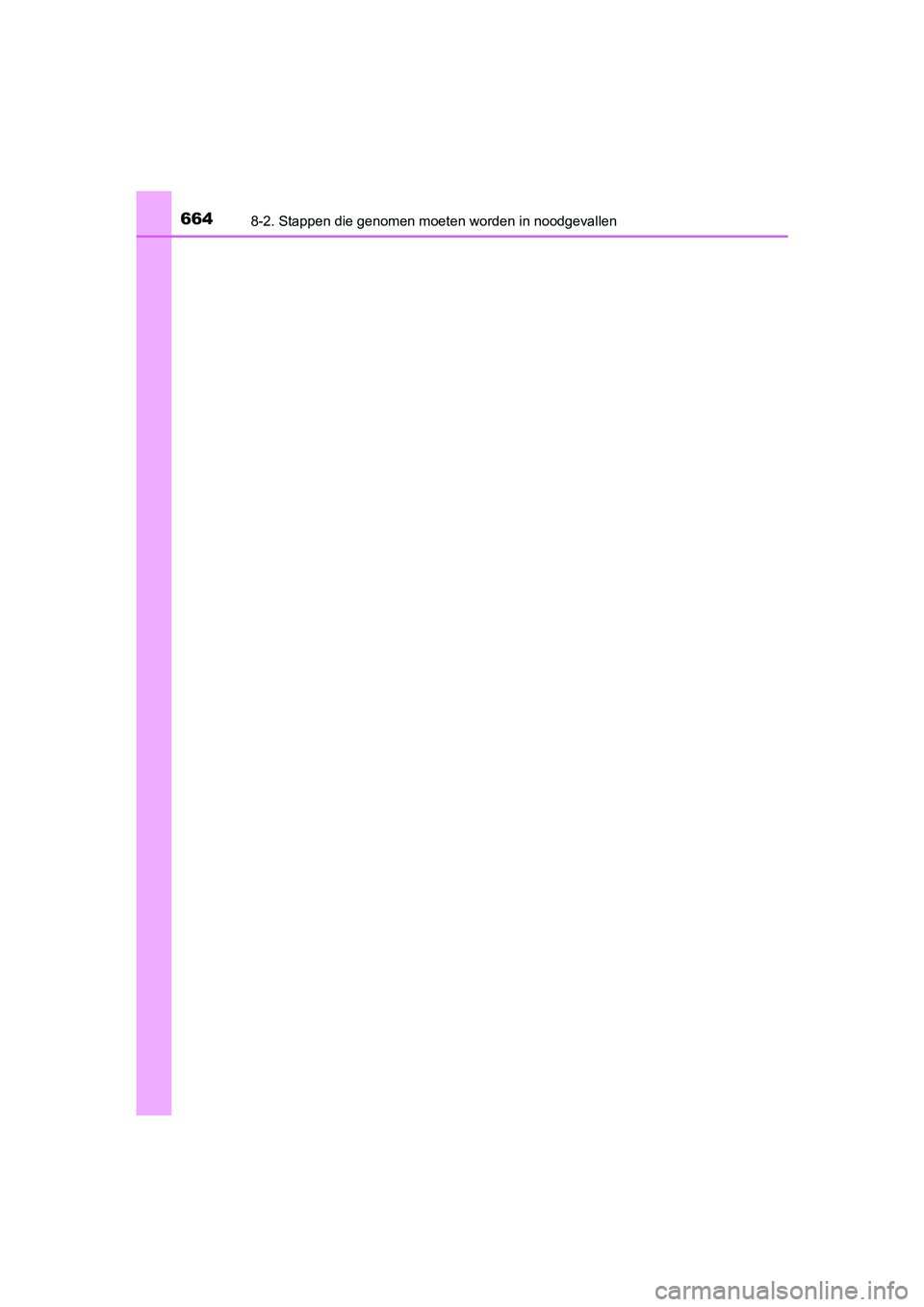

6648-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10538E
C-HR_HV_OM_Europe_OM10538E.b ook Page 664 Friday, September 9, 2016 12:21 PM

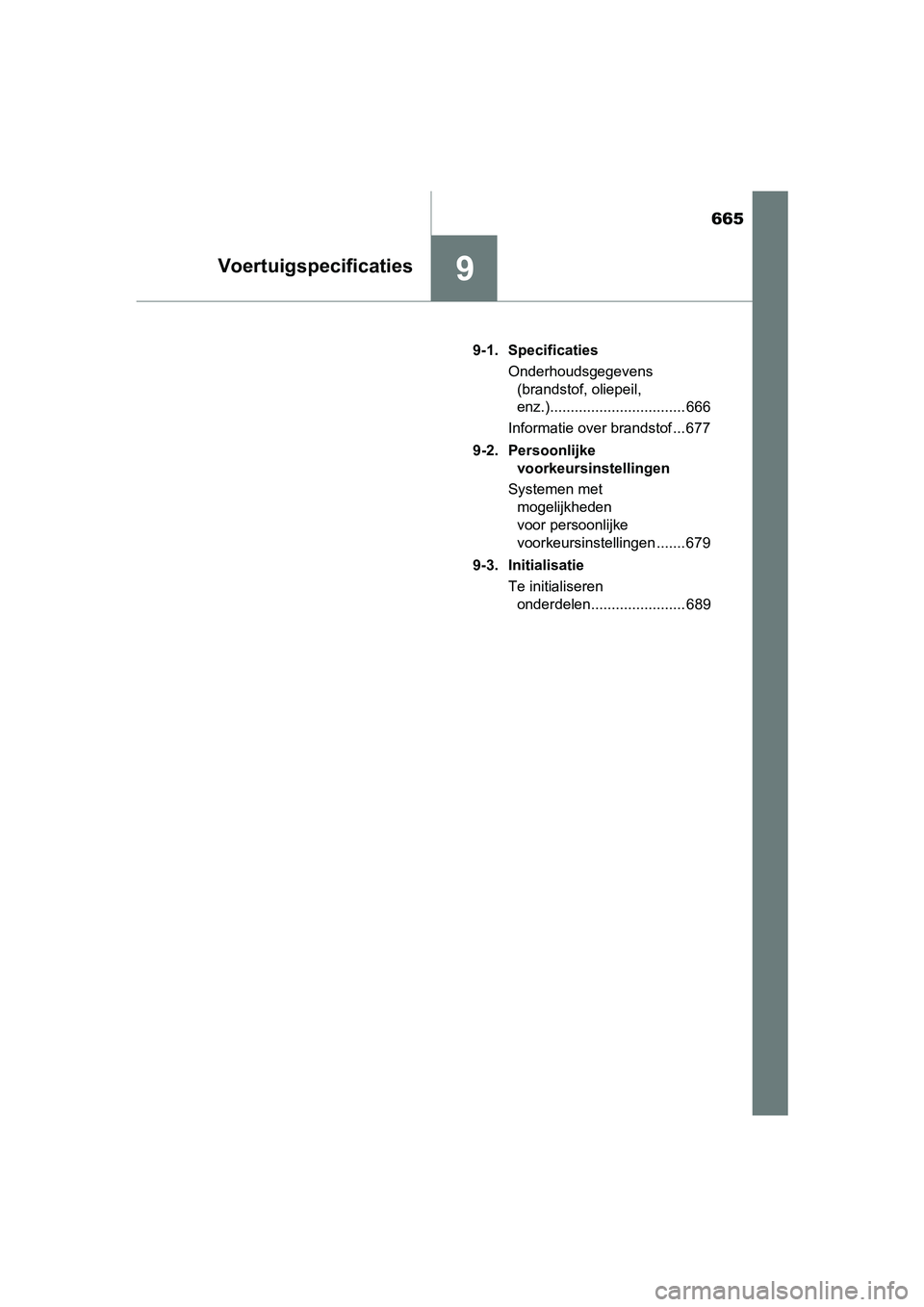

665
9Voertuigspecificaties
C-HR_HV_OM_Europe_OM10538E9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.)................................. 666
Informatie over brandstof ... 677
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden
voor persoonlijke
voorkeursinstellingen ....... 679
9-3. Initialisatie Te initialiseren onderdelen....................... 689
C-HR_HV_OM_Europe_OM10538E.b ook Page 665 Friday, September 9, 2016 12:21 PM

6669-1. Specificaties
C-HR_HV_OM_Europe_OM10538E

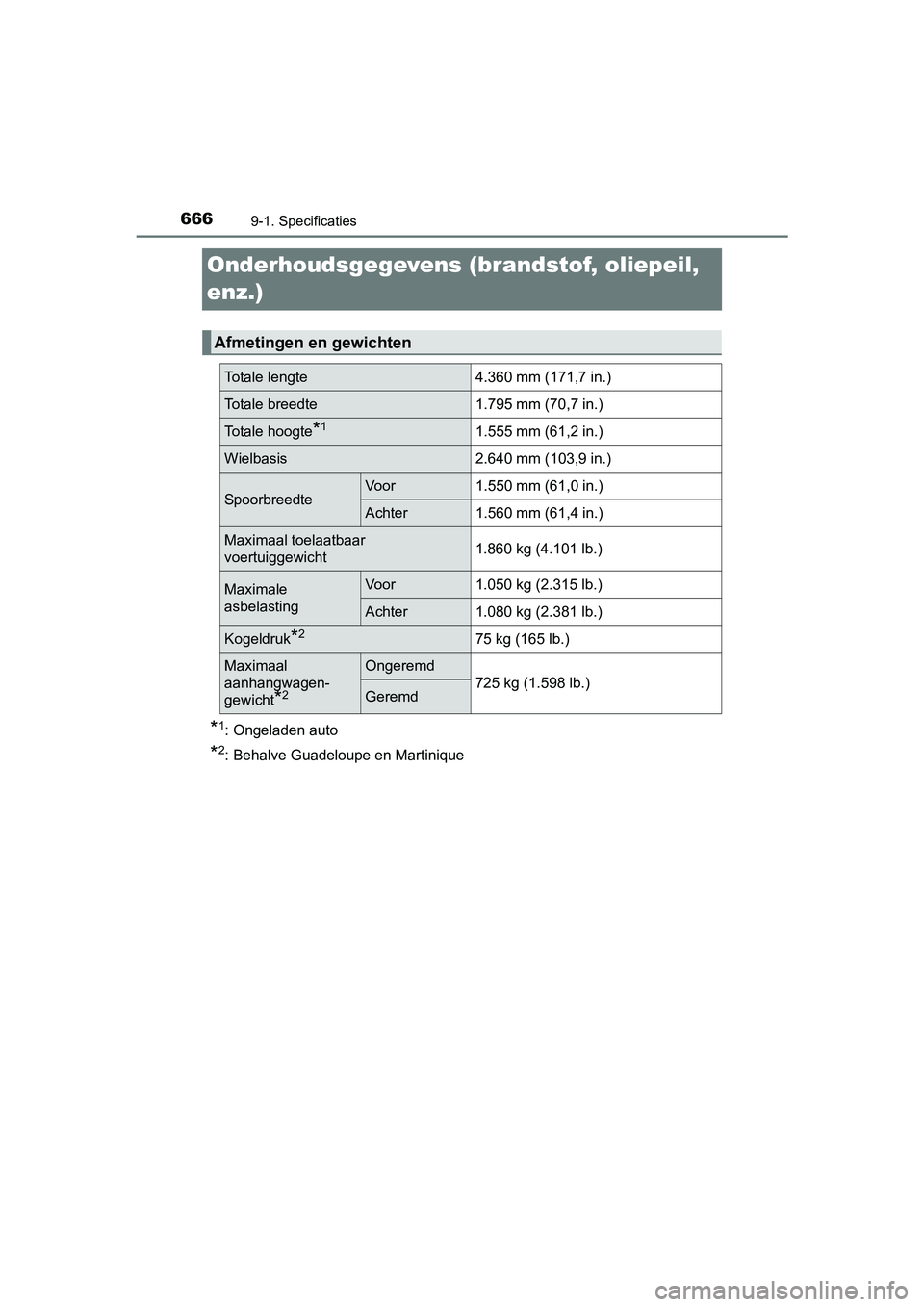

Onderhoudsgegevens (brandstof, oliepeil,
enz.)
*1: Ongeladen auto
*2: Behalve Guadeloupe en Martinique
Afmetingen en gewichten
Totale lengte4.360 mm (171,7 in.)
Totale breedte1.795 mm (70,7 in.)
Totale hoogte*11.555 mm (61,2 in.)
Wielbasis2.640 mm (103,9 in.)
SpoorbreedteVoor1.550 mm (61,0 in.)
Achter1.560 mm (61,4 in.)
Maximaal toelaatbaar
voertuiggewicht1.860 kg (4.101 lb.)
Maximale
asbelastingVoor1.050 kg (2.315 lb.)
Achter1.080 kg (2.381 lb.)
Kogeldruk*275 kg (165 lb.)
Maximaal
aanhangwagen-
gewicht
*2
Ongeremd
725 kg (1.598 lb.)Geremd
C-HR_HV_OM_Europe_OM10538E.b ook Page 666 Friday, October 7, 2016 4:05 PM

6679-1. Specificaties
C-HR_HV_OM_Europe_OM10538E
9
Voertuigspecificaties

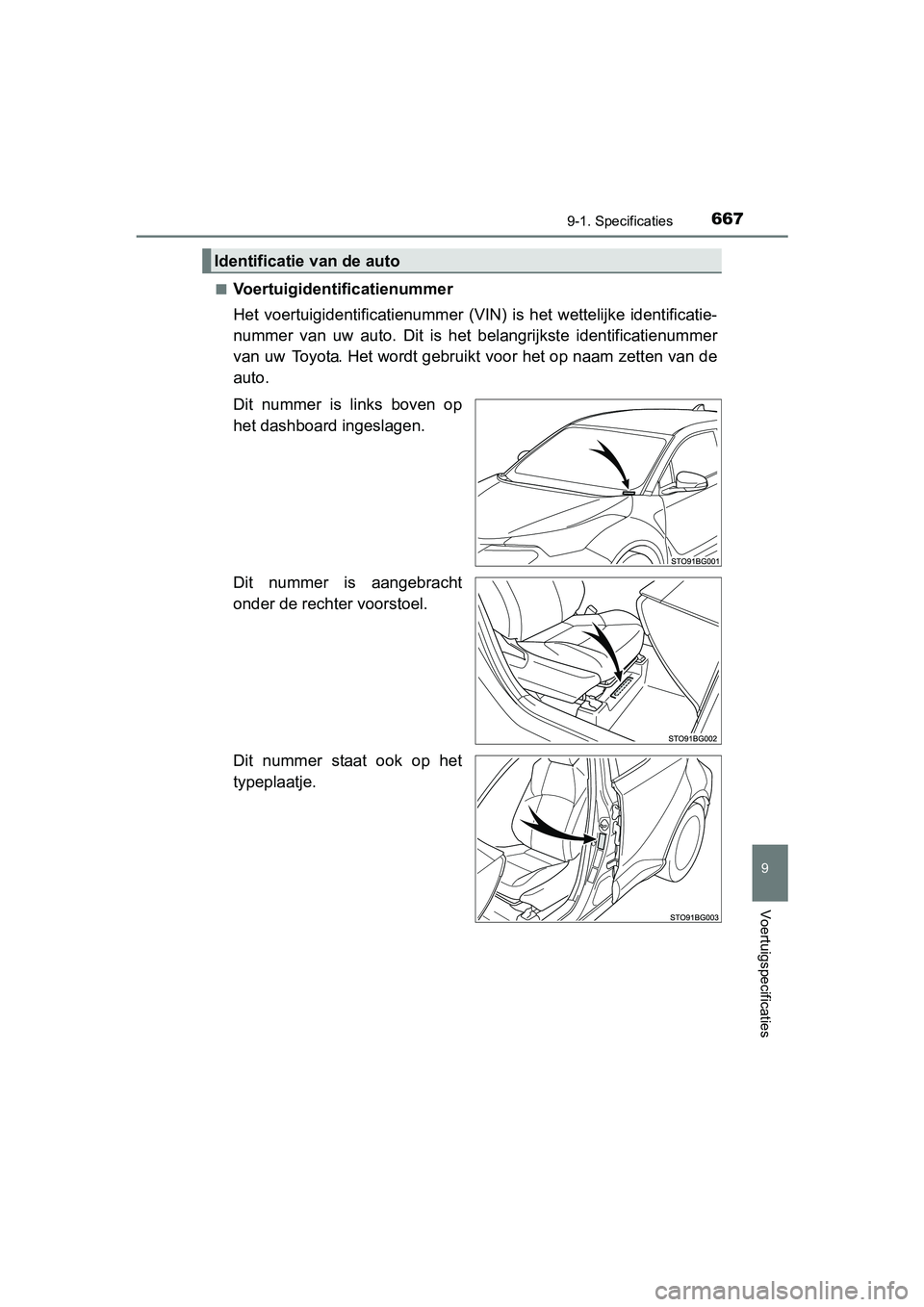

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruikt voor het op naam zetten van d e
auto.
Dit nummer is links boven op
het dashboard ingeslagen.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje.
Identificatie van de auto
C-HR_HV_OM_Europe_OM10538E.b ook Page 667 Friday, September 9, 2016 12:21 PM

6689-1. Specificaties
C-HR_HV_OM_Europe_OM10538E■

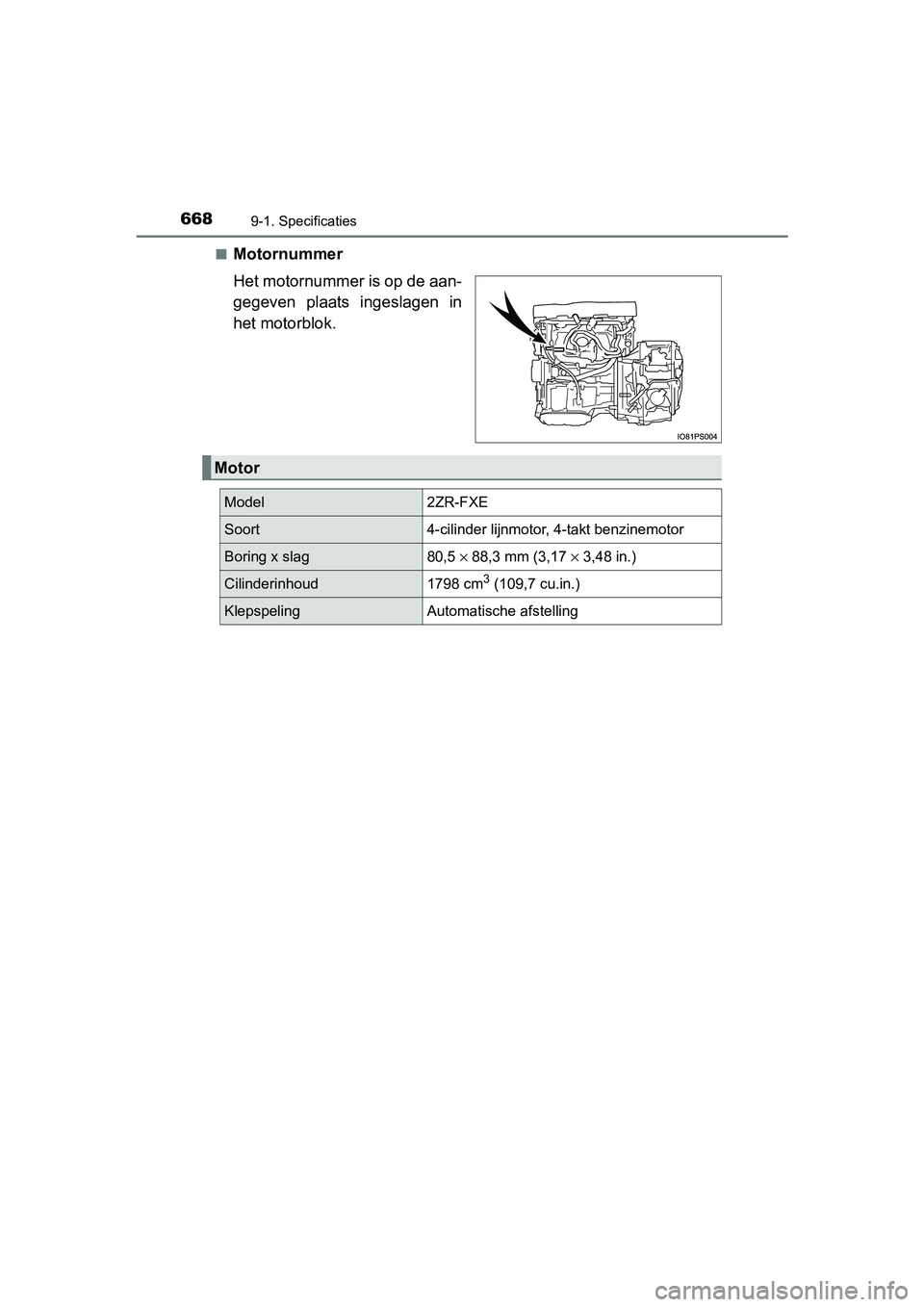

Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Motor
Model2ZR-FXE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 ×
88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1798 cm3 (109,7 cu.in.)
KlepspelingAutomatische afstelling
C-HR_HV_OM_Europe_OM10538E.b ook Page 668 Friday, September 9, 2016 12:21 PM

6699-1. Specificaties
C-HR_HV_OM_Europe_OM10538E
9
Voertuigspecificaties

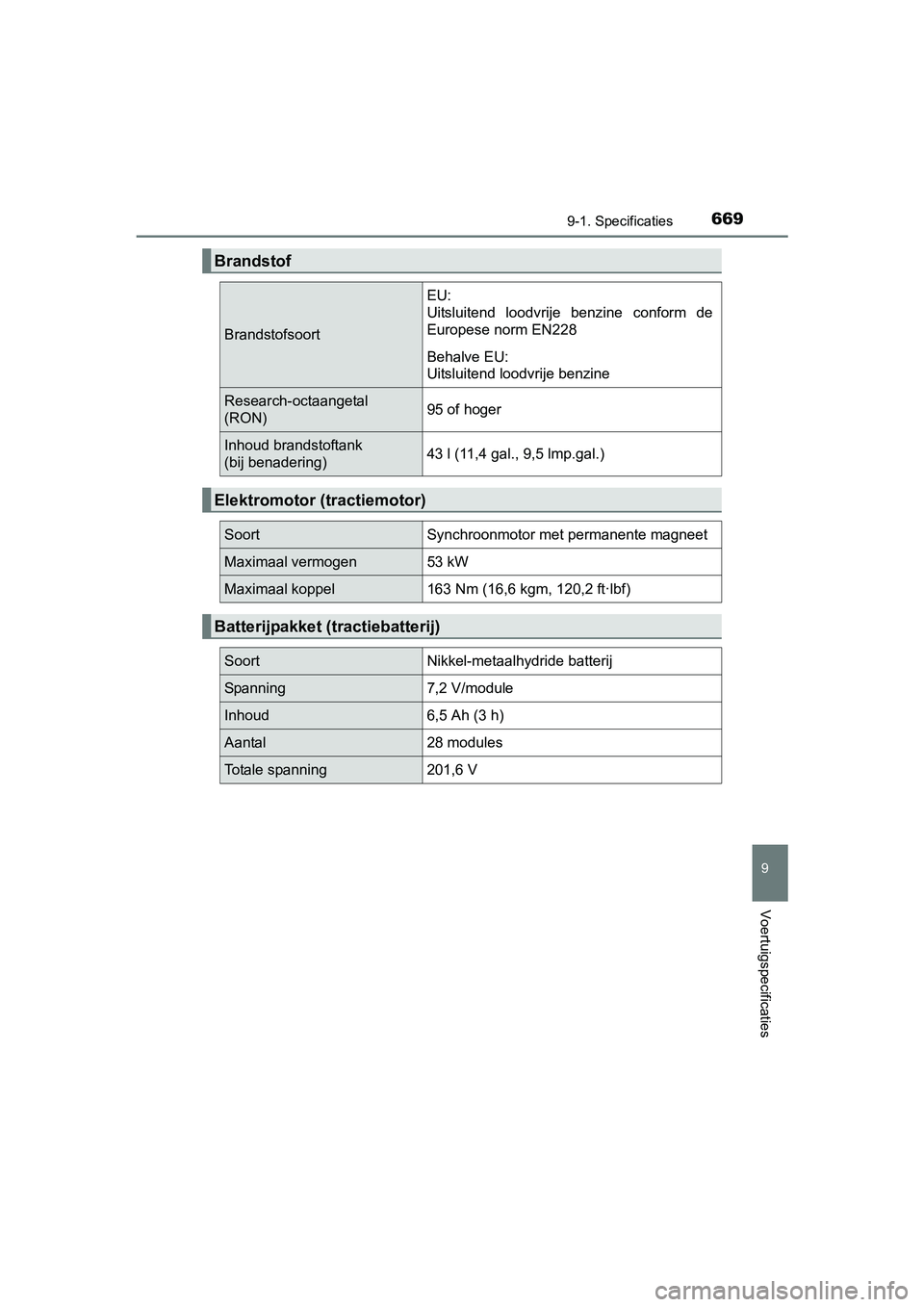

Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform de
Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(bij benadering)43 l (11,4 gal., 9,5 lmp.gal.)
Elektromotor (tractiemotor)
SoortSynchroonmotor met permanente magneet
Maximaal vermogen53 kW
Maximaal koppel163 Nm (16,6 kgm, 120,2 ft·lbf)
Batterijpakket (tractiebatterij)
SoortNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal28 modules
Totale spanning201,6 V
C-HR_HV_OM_Europe_OM10538E.book Page 669 Friday, September 9, 2016 12:21 PM

6709-1. Specificaties
C-HR_HV_OM_Europe_OM10538E

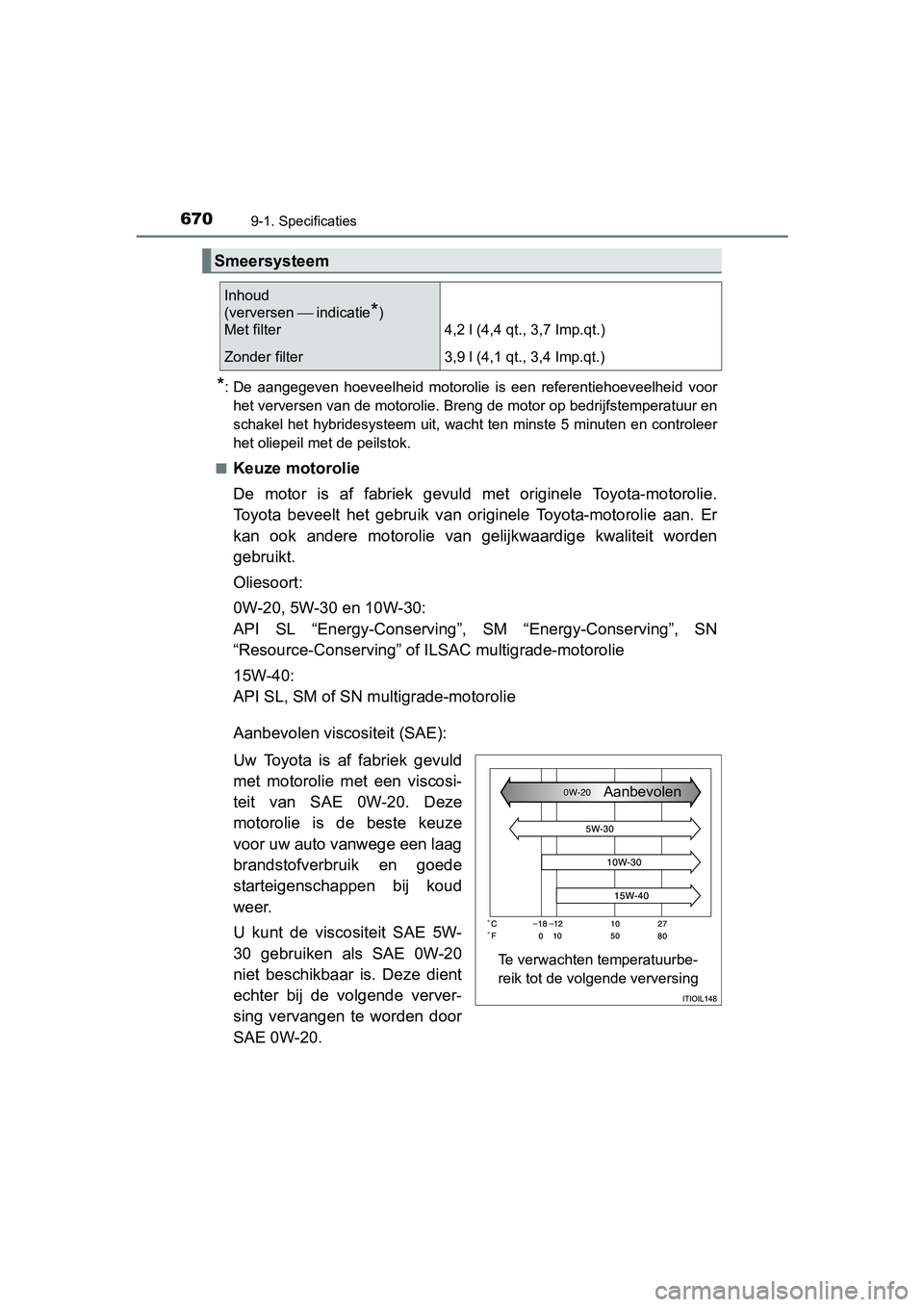

*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstempe ratuur en
schakel het hybridesysteem uit, wacht ten minste 5 minuten en c ontroleer
het oliepeil met de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Toyota beveelt het gebruik van originele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Smeersysteem
Inhoud
(verversen ⎯ indicatie
*)
Met filter 4,2 l (4,4 qt., 3,7 Imp.qt.)
Zonder filter 3,9 l (4,1 qt., 3,4 Imp.qt.)
Te verwachten temperatuurbe-
reik tot de volgende verversingAanbevolen
C-HR_HV_OM_Europe_OM10538E.b
ook Page 670 Friday, September 9, 2016 12:21 PM
