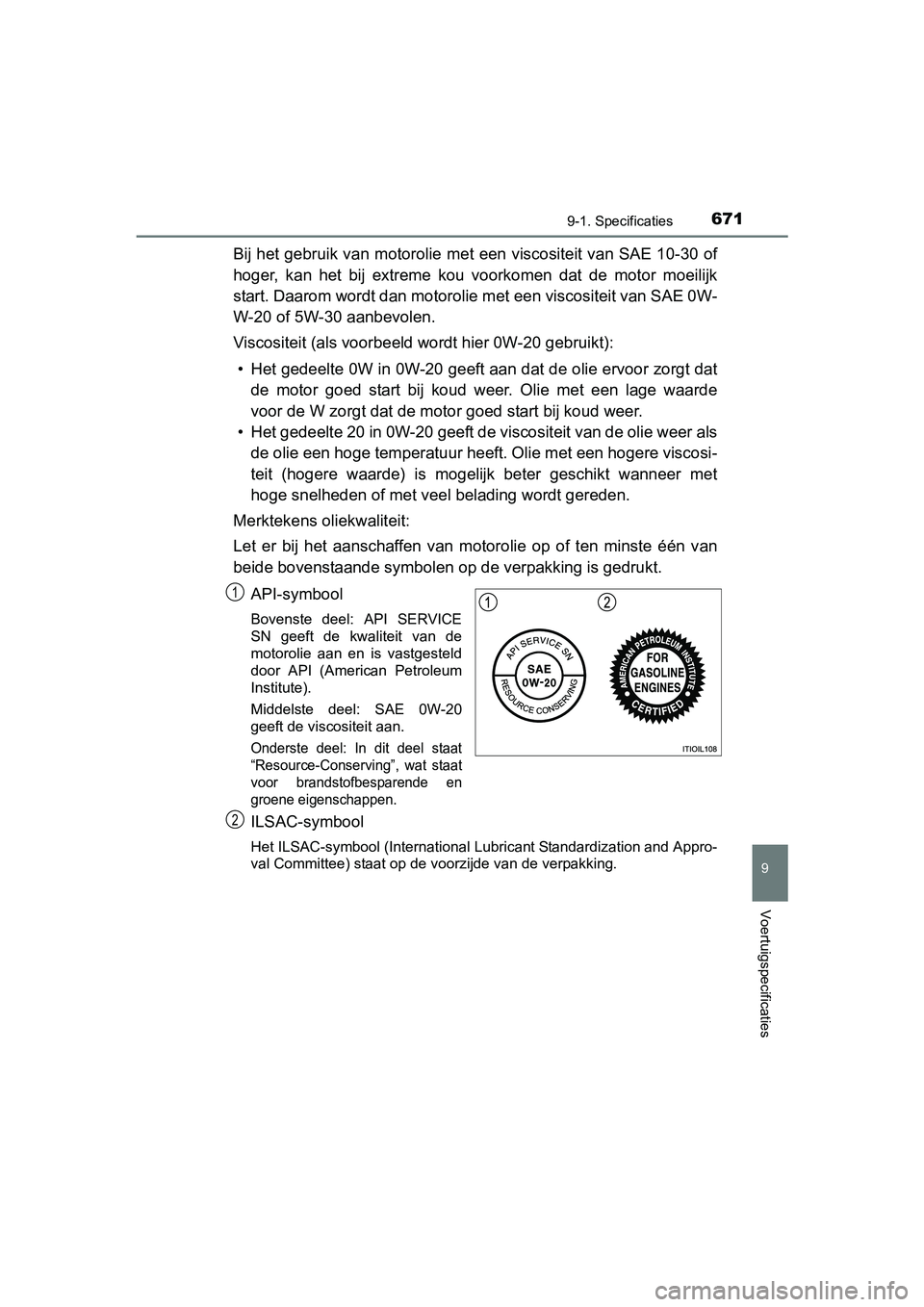

6719-1. Specificaties
C-HR_HV_OM_Europe_OM10538E
9
Voertuigspecificaties
Bij het gebruik van motorolie met een viscositeit van SAE 10-30 of
hoger, kan het bij ex treme kou voorkomen dat de motor moeilijk
start. Daarom wordt dan motorolie met een viscositeit van SAE 0 W-
W-20 of 5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):
• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt da t
de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi -
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één v an
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en
groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
C-HR_HV_OM_Europe_OM10538E.b ook Page 671 Friday, September 9, 2016 12:21 PM

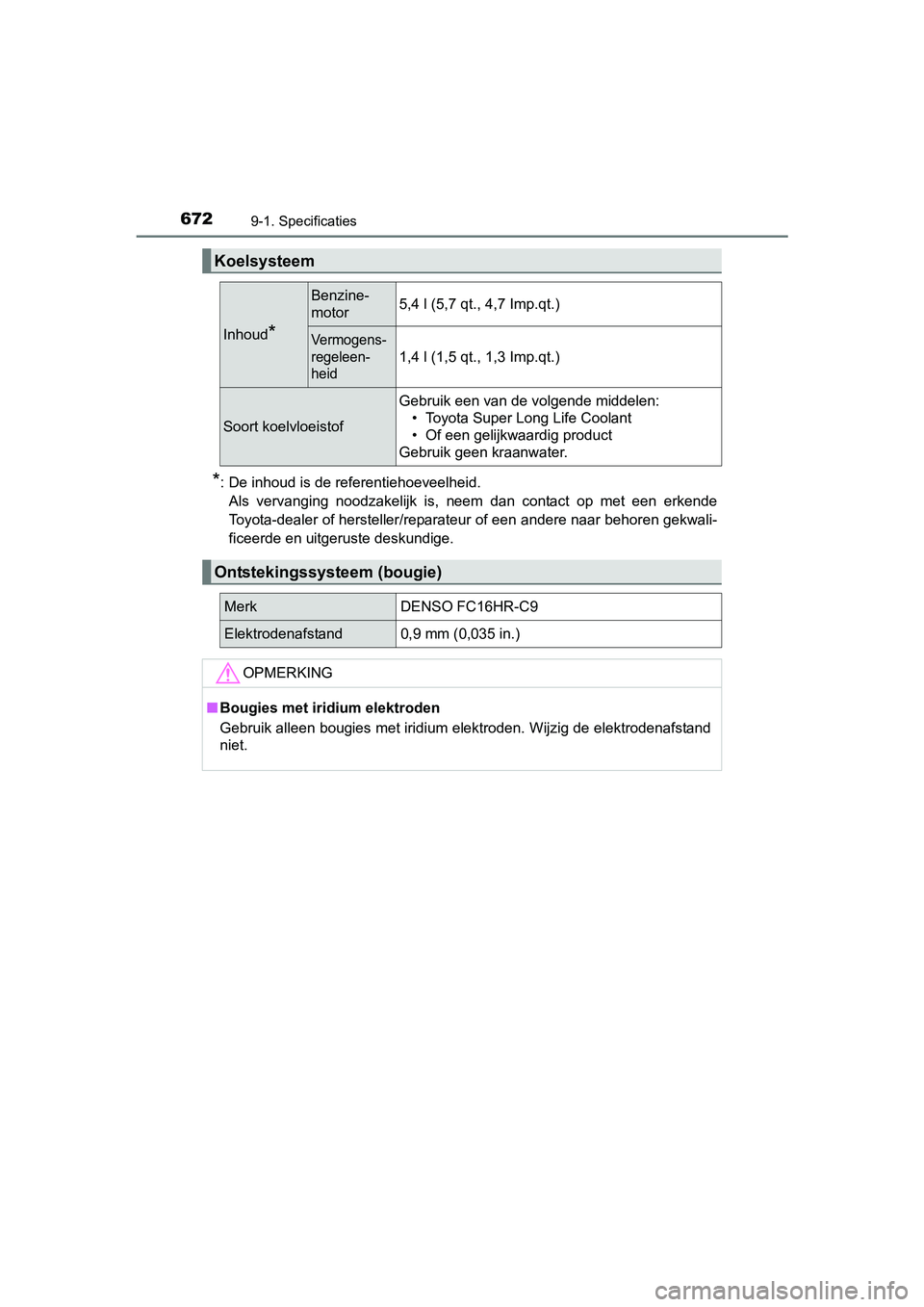

6729-1. Specificaties
C-HR_HV_OM_Europe_OM10538E
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwali-
ficeerde en uitgeruste deskundige.
Koelsysteem
Inhoud*
Benzine-
motor5,4 l (5,7 qt., 4,7 Imp.qt.)
Vermogens-
regeleen-
heid
1,4 l (1,5 qt., 1,3 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen: • Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-C9
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
C-HR_HV_OM_Europe_OM10538E.b ook Page 672 Friday, September 9, 2016 12:21 PM

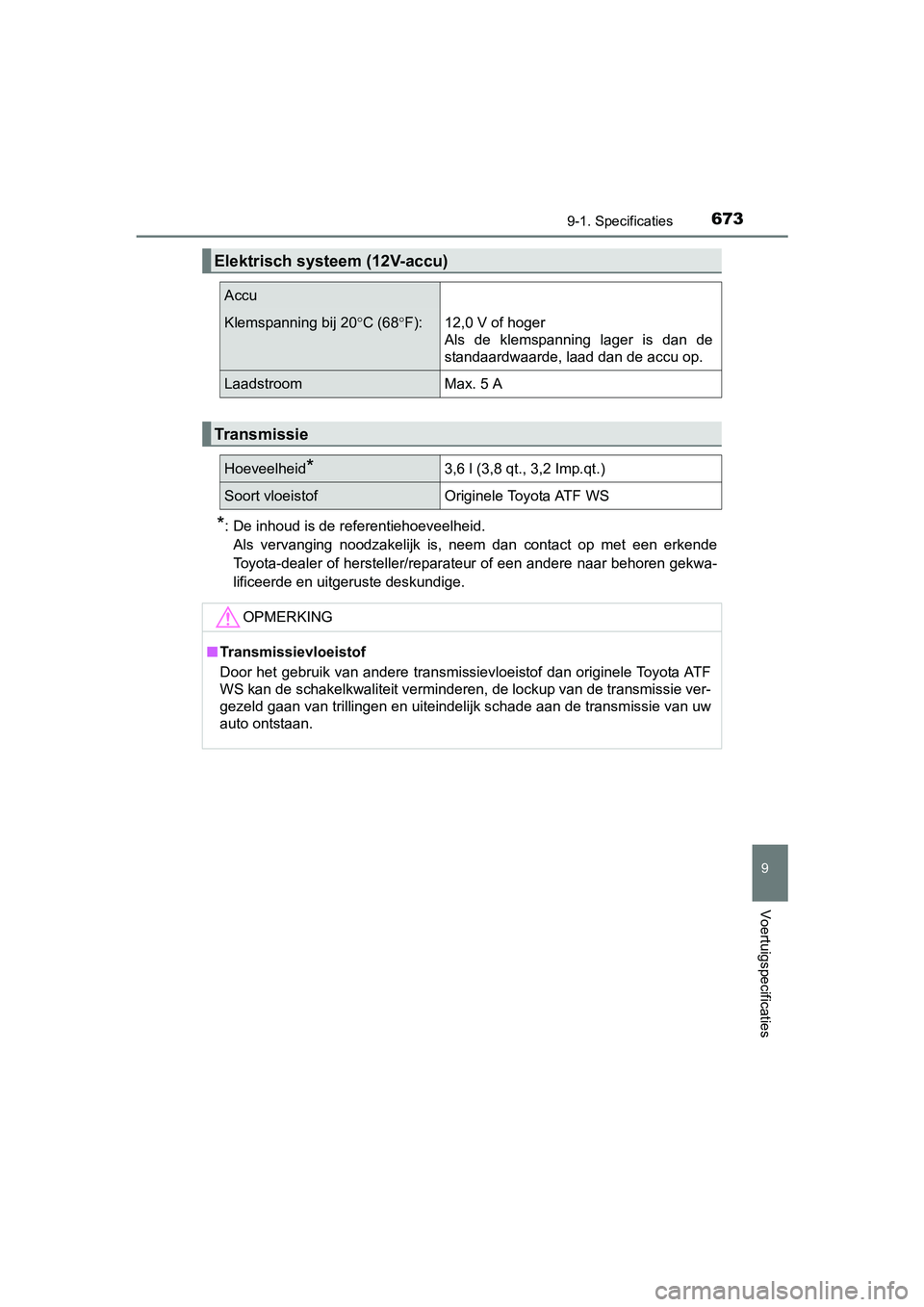

6739-1. Specificaties
C-HR_HV_OM_Europe_OM10538E
9
Voertuigspecificaties
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Elektrisch systeem (12V-accu)
Accu
Klemspanning bij 20 °C (68° F): 12,0 V of hoger
Als de klemspanning lager is dan de
standaardwaarde, laad dan de accu op.
LaadstroomMax. 5 A
Transmissie
Hoeveelheid*3,6 l (3,8 qt., 3,2 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Door het gebruik van andere trans missievloeistof dan originele To y o t a AT F
WS kan de schakelkwaliteit verminderen, de lockup van de transm issie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transm issie van uw
auto ontstaan.
C-HR_HV_OM_Europe_OM10538E.b ook Page 673 Friday, September 9, 2016 12:21 PM

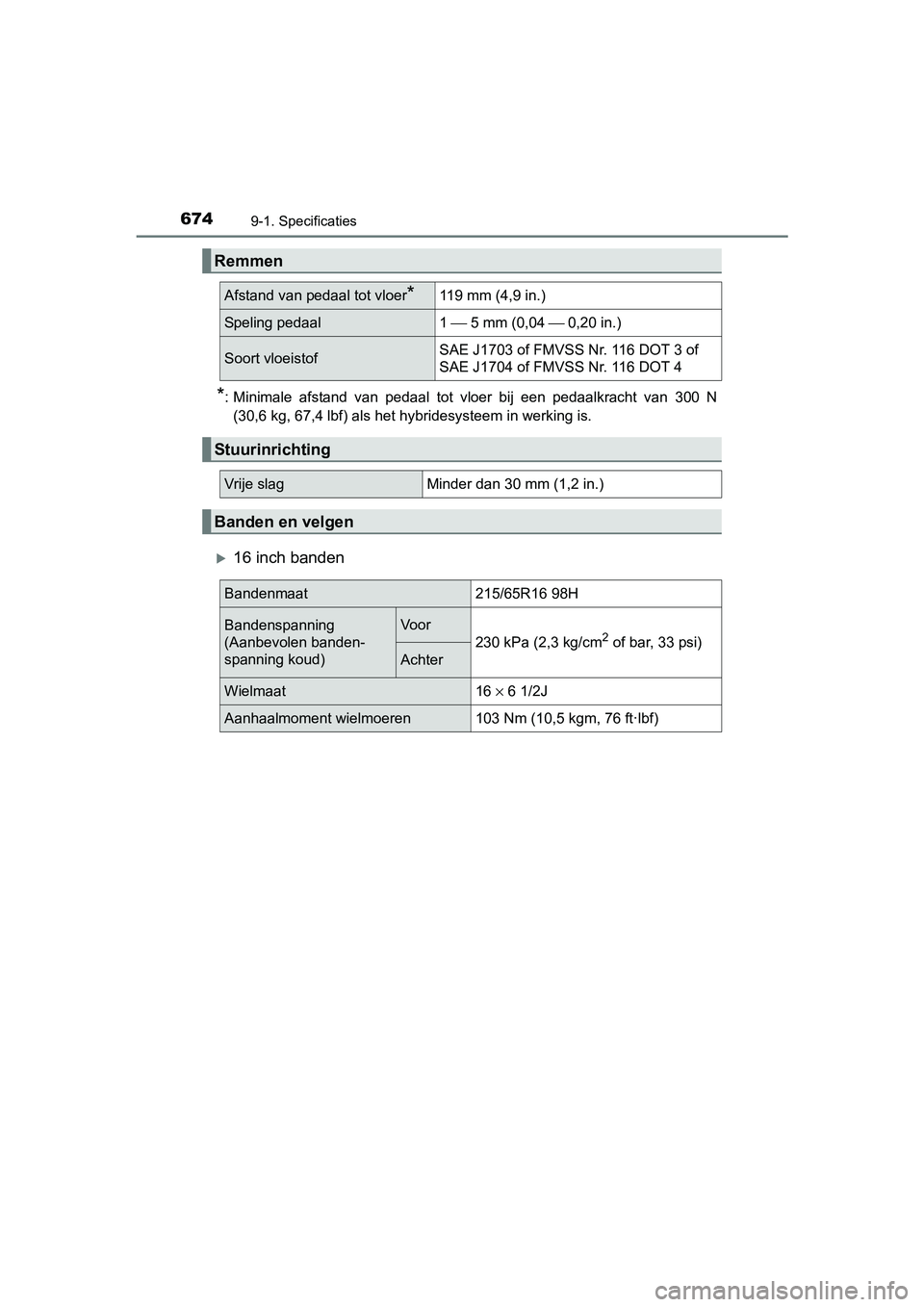

6749-1. Specificaties
C-HR_HV_OM_Europe_OM10538E
*: Minimale afstand van pedaal tot vloer bij een pedaalkracht van 300 N
(30,6 kg, 67,4 lbf) als het hybridesysteem in werking is.
16 inch banden
Remmen
Afstand van pedaal tot vloer*119 mm (4,9 in.)
Speling pedaal 1 ⎯ 5 mm (0,04 ⎯ 0,20 in.)
Soort vloeistof SAE J1703 of FMVSS Nr. 116 DOT 3 of
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat215/65R16 98H
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor
230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter
Wielmaat16 ×
6 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
C-HR_HV_OM_Europe_OM10538E.b ook Page 674 Friday, September 9, 2016 12:21 PM

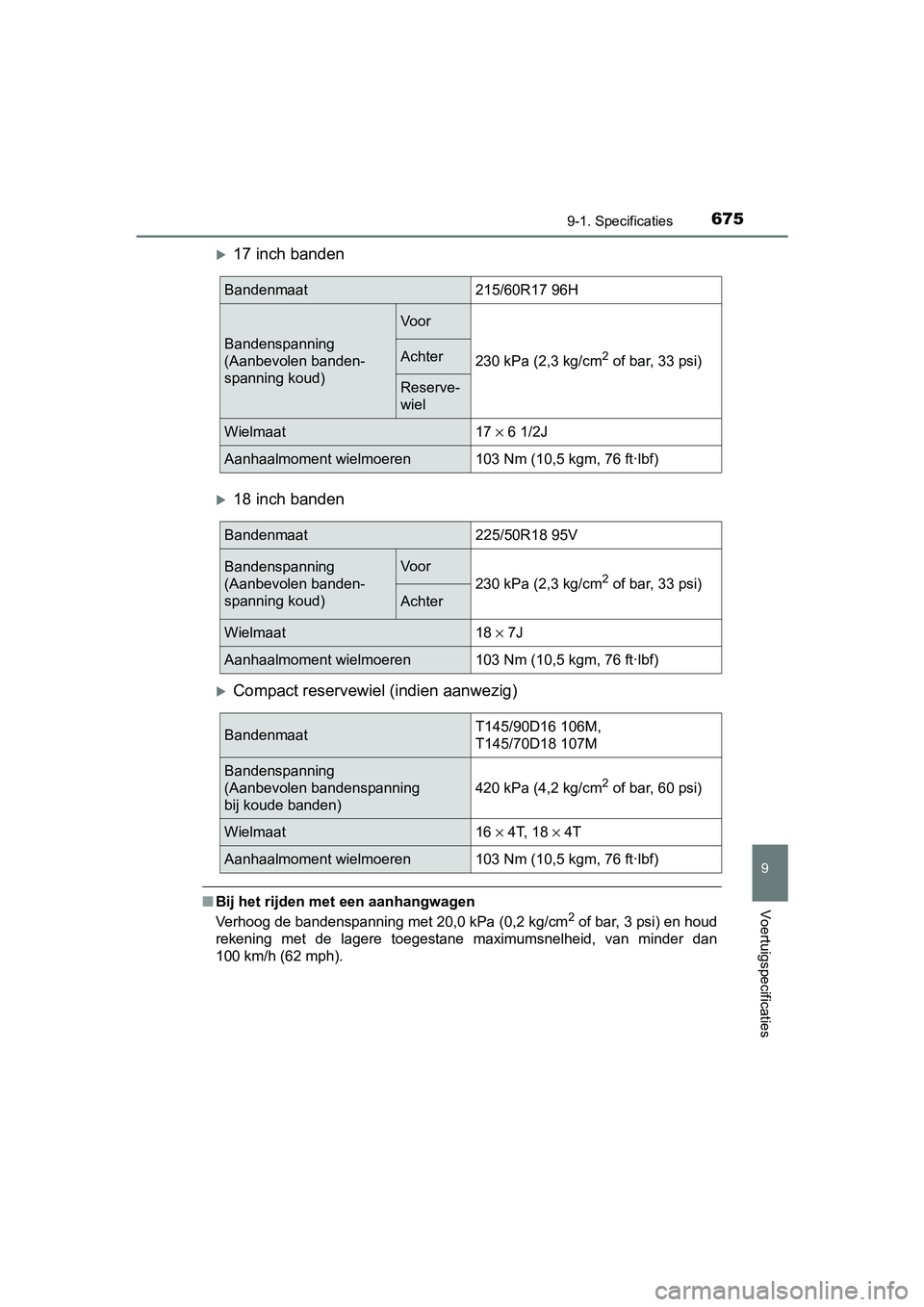

6759-1. Specificaties
C-HR_HV_OM_Europe_OM10538E
9
Voertuigspecificaties
17 inch banden
18 inch banden
Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd
rekening met de lagere toegestane maximumsnelheid, van minder d an
100 km/h (62 mph).
Bandenmaat215/60R17 96H
Bandenspanning
(Aanbevolen banden-
spanning koud)
Voor
230 kPa (2,3 kg/cm2 of bar, 33 psi)Achter
Reserve-
wiel
Wielmaat17 × 6 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat225/50R18 95V
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor
230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter
Wielmaat18 × 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
BandenmaatT145/90D16 106M,
T145/70D18 107M
Bandenspanning
(Aanbevolen bandenspanning
bij koude banden)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat16 × 4T, 18 × 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
C-HR_HV_OM_Europe_OM10538E.b ook Page 675 Friday, September 9, 2016 12:21 PM

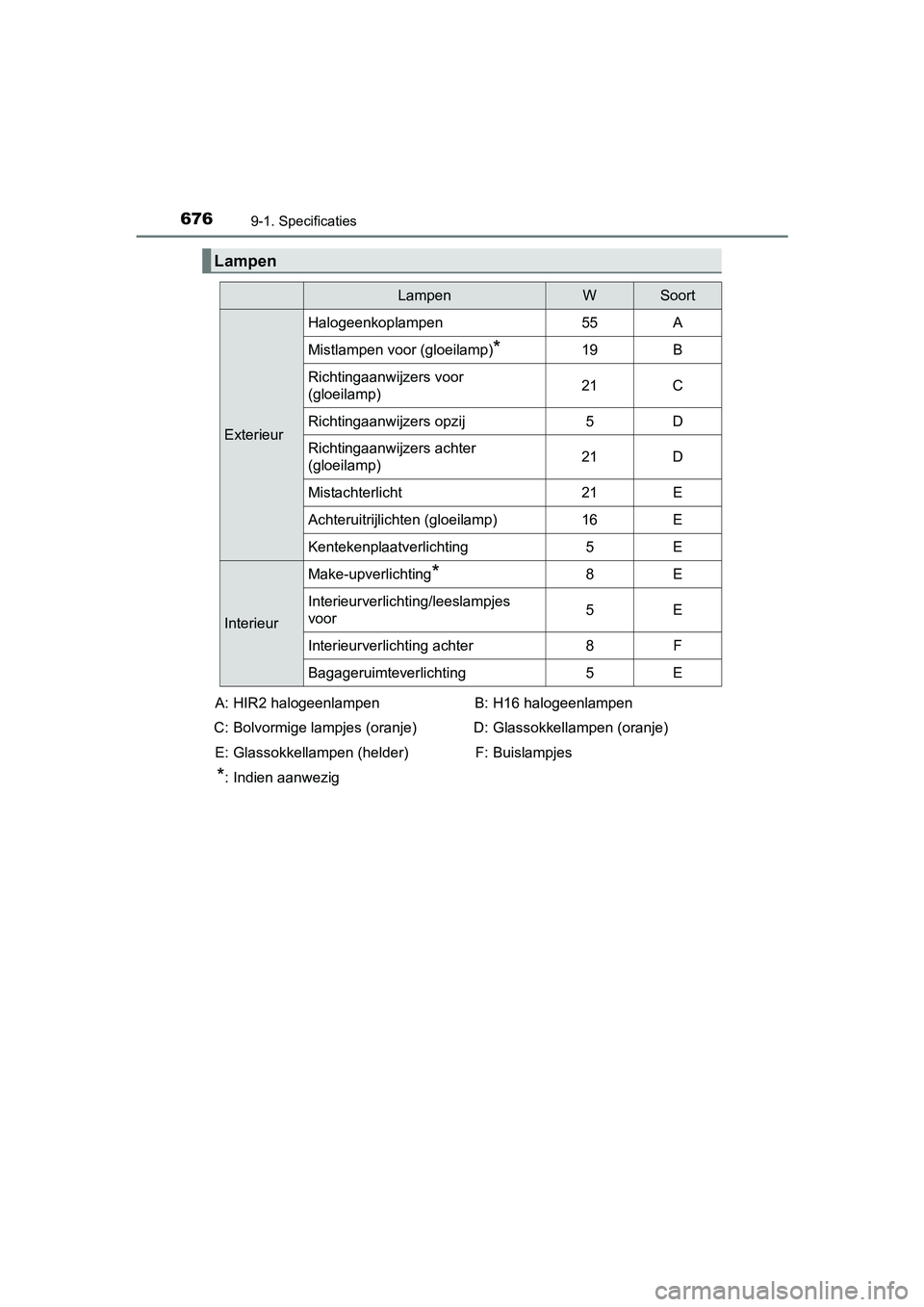

6769-1. Specificaties
C-HR_HV_OM_Europe_OM10538E
Lampen
LampenWSoort
Exterieur
Halogeenkoplampen55A
Mistlampen voor (gloeilamp)*19B
Richtingaanwijzers voor
(gloeilamp)21C
Richtingaanwijzers opzij5D
Richtingaanwijzers achter
(gloeilamp)21D
Mistachterlicht21E
Achteruitrijlichten (gloeilamp)16E
Kentekenplaatverlichting5E
Interieur
Make-upverlichting*8E
Interieurverlichting/leeslampjes
voor5E
Interieurverlichting achter8F
Bagageruimteverlichting5E
A: HIR2 halogeenlampen
C: Bolvormige lampjes (oranje)
E: Glassokkellampen (helder)
*: Indien aanwezig B: H16 halogeenlampen
D: Glassokkellampen (oranje)
F: Buislampjes
C-HR_HV_OM_Europe_OM10538E.b ook Page 676 Friday, September 9, 2016 12:21 PM

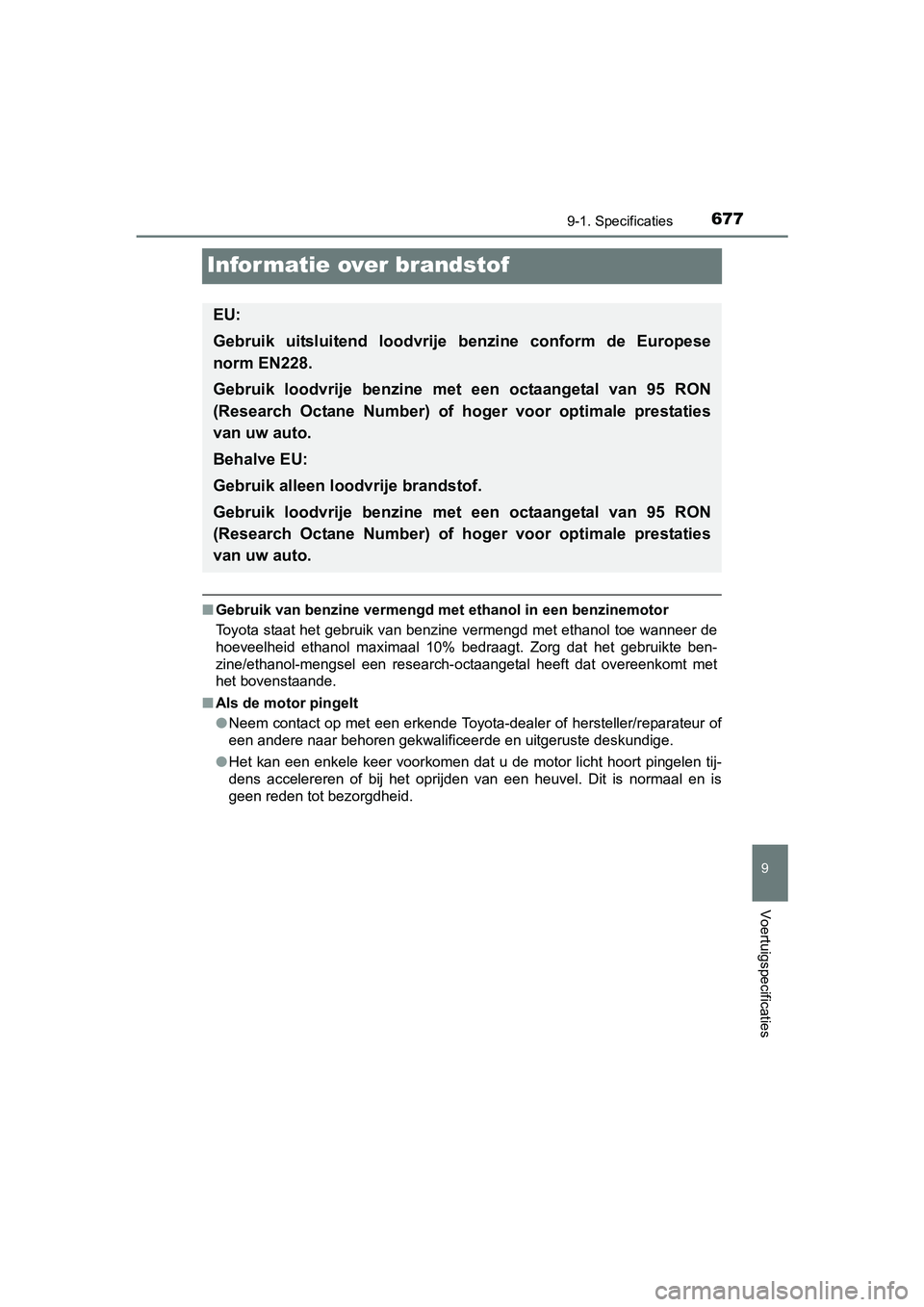

6779-1. Specificaties
9
Voertuigspecificaties
C-HR_HV_OM_Europe_OM10538E
Informatie over brandstof
■Gebruik van benzine vermengd met ethanol in een benzinemotor
Toyota staat het gebruik van benzine vermengd met ethanol toe w anneer de
hoeveelheid ethanol maximaal 10% bedraagt. Zorg dat het gebruik te ben-
zine/ethanol-mengsel een research-octaangetal heeft dat overeenkomt met
het bovenstaande.
■ Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
● Het kan een enkele keer voorkomen dat u de motor licht hoort pi ngelen tij-
dens accelereren of bij het oprijden van een heuvel. Dit is nor maal en is
geen reden tot bezorgdheid.
EU:
Gebruik uitsluitend loodvrije benzine conform de Europese
norm EN228.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
Behalve EU:
Gebruik alleen loodvrije brandstof.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
C-HR_HV_OM_Europe_OM10538E.b ook Page 677 Friday, September 9, 2016 12:21 PM

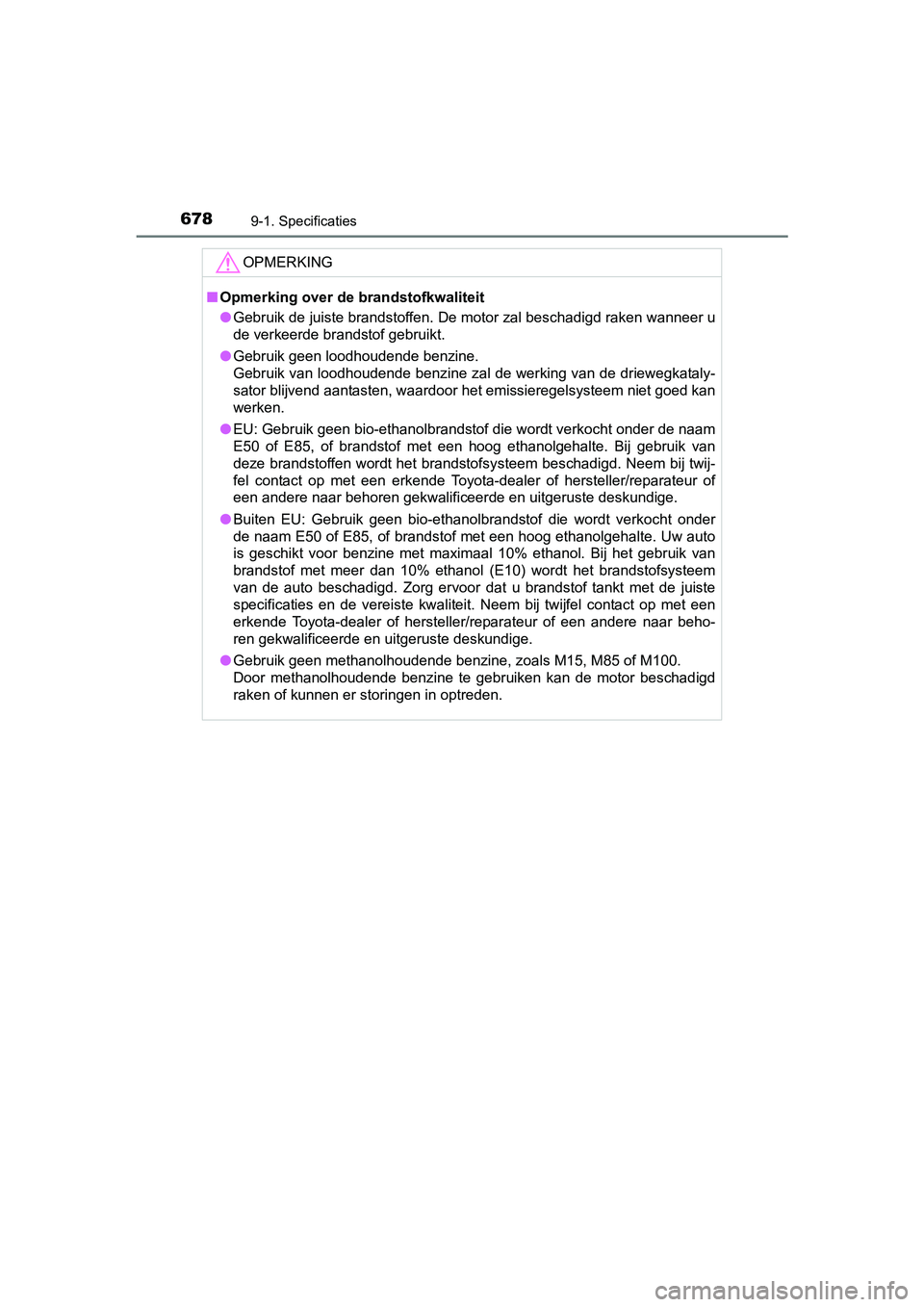

6789-1. Specificaties
C-HR_HV_OM_Europe_OM10538E
OPMERKING
■Opmerking over de brandstofkwaliteit
● Gebruik de juiste brandstoffen. De motor zal beschadigd raken w anneer u
de verkeerde brandstof gebruikt.
● Gebruik geen loodhoudende benzine.
Gebruik van loodhoudende benzine zal de werking van de driewegk ataly-
sator blijvend aantasten, waardoor het emissieregelsysteem niet goed kan
werken.
● EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder de naam
E50 of E85, of brandstof met een hoog ethanolgehalte. Bij gebru ik van
deze brandstoffen wordt het brandstofsysteem beschadigd. Neem b ij twij-
fel contact op met een erkende Toyota-dealer of hersteller/repa rateur of
een andere naar behoren gekwalificeer de en uitgeruste deskundige.
● Buiten EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder
de naam E50 of E85, of brandstof met een hoog ethanolgehalte. U w auto
is geschikt voor benzine met maximaal 10% ethanol. Bij het gebr uik van
brandstof met meer dan 10% ethanol (E10) wordt het brandstofsys teem
van de auto beschadigd. Zorg ervoor dat u brandstof tankt met de juiste
specificaties en de vereiste kwaliteit. Neem bij twijfel contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
● Gebruik geen methanolhoudende benzine, zoals M15, M85 of M100.
Door methanolhoudende benzine te gebruiken kan de motor beschad igd
raken of kunnen er storingen in optreden.
C-HR_HV_OM_Europe_OM10538E.b ook Page 678 Friday, September 9, 2016 12:21 PM

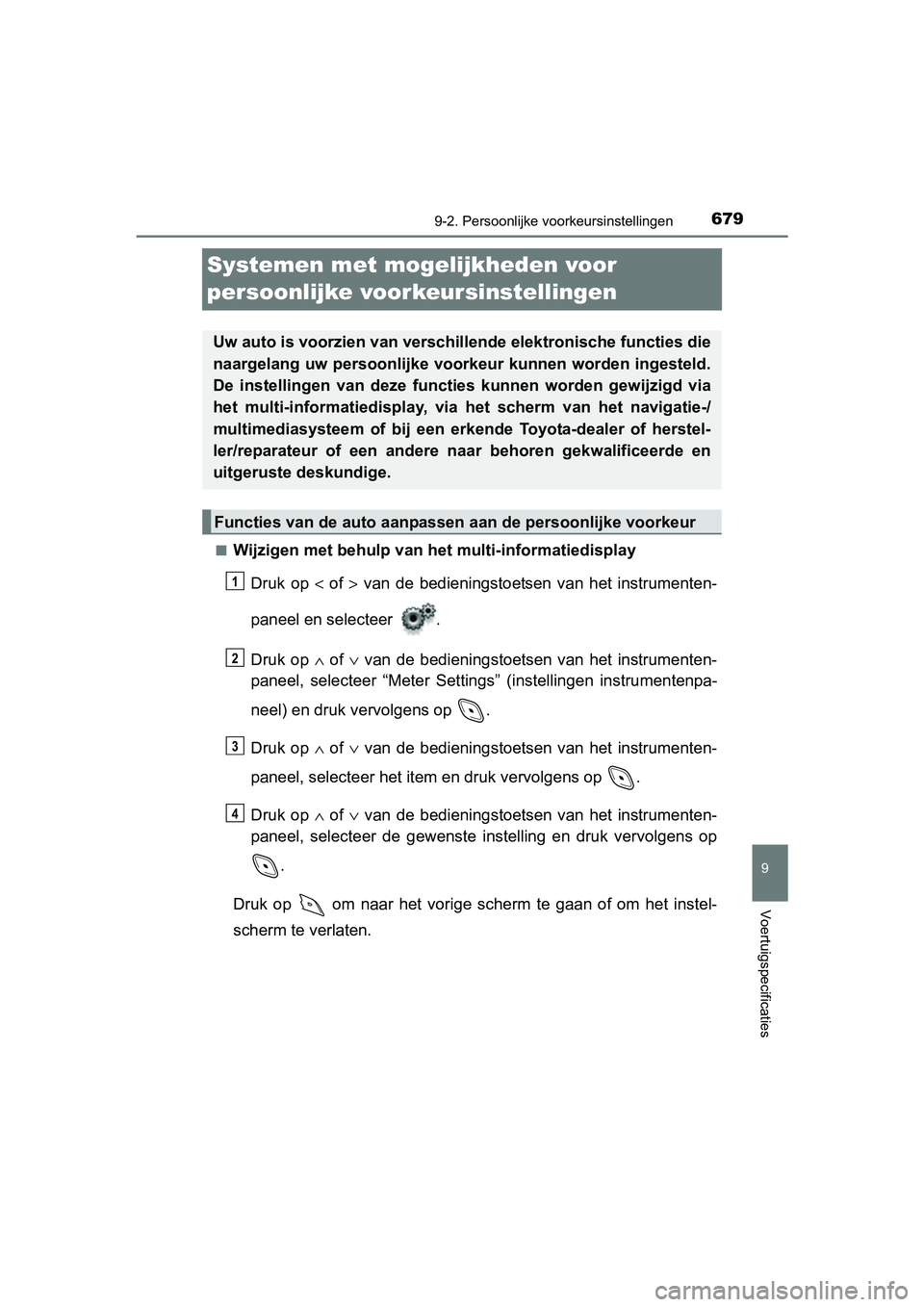

6799-2. Persoonlijke voorkeursinstellingen
C-HR_HV_OM_Europe_OM10538E
9
Voertuigspecificaties
Systemen met moge lijkheden voor
persoonlijke voorkeursinstellingen
■Wijzigen met behulp van het multi-informatiedisplay
Druk op < of > van de bedieningstoetsen van het instrumenten-
paneel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumenten-
paneel, selecteer “Meter Settings” (instellingen instrumentenpa -
neel) en druk vervolgens op .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumenten-
paneel, selecteer het ite m en druk vervolgens op .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumenten-
paneel, selecteer de gewenste instelling en druk vervolgens op
.
Druk op om naar het vorige scherm te gaan of om het instel-
scherm te verlaten.
Uw auto is voorzien van verschi llende elektronische functies die
naargelang uw persoonlijke voorkeur kunnen worden ingesteld.
De instellingen van deze functi es kunnen worden gewijzigd via
het multi-informatiedisplay, via het scherm van het navigatie-/
multimediasysteem of bij een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Functies van de auto aanpassen aan de persoonlijke voorkeur
1
2
3
4
C-HR_HV_OM_Europe_OM10538E.b ook Page 679 Friday, September 9, 2016 12:21 PM

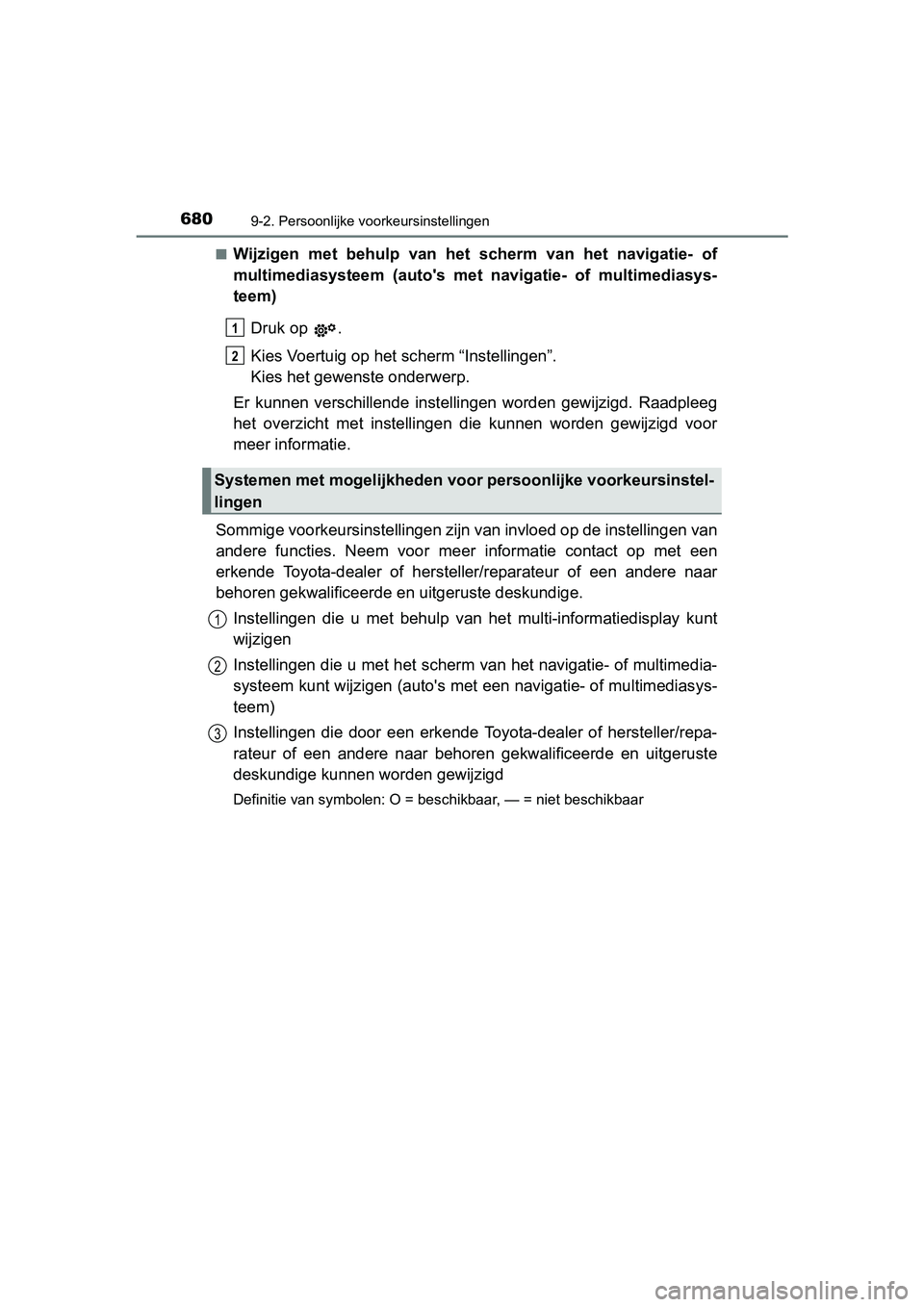

6809-2. Persoonlijke voorkeursinstellingen
C-HR_HV_OM_Europe_OM10538E■
Wijzigen met behulp van het scherm van het navigatie- of
multimediasysteem (auto's met navigatie- of multimediasys-
teem)
Druk op .
Kies Voertuig op het sc herm “Instellingen”.
Kies het gewenste onderwerp.
Er kunnen verschillende instelli ngen worden gewijzigd. Raadplee g
het overzicht met instellingen die kunnen worden gewijzigd voor
meer informatie.
Sommige voorkeursinstellingen zijn van invloed op de instelling en van
andere functies. Neem voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
Instellingen die u met behulp van het multi-informatiedisplay k unt
wijzigen
Instellingen die u met het scherm van het navigatie- of multime dia-
systeem kunt wijzigen (auto's met een navigatie- of multimedias ys-
teem)
Instellingen die door een erkende Toyota-dealer of hersteller/r epa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige kunnen worden gewijzigd
Definitie van symbolen: O = beschikbaar, — = niet beschikbaar
Systemen met mogelijkheden voor persoonlijke voorkeursinstel-
lingen
1
2
1
2
3
