TOYOTA C_HR HYBRID 2017 Instruksjoner for bruk (in Norwegian)

5608-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

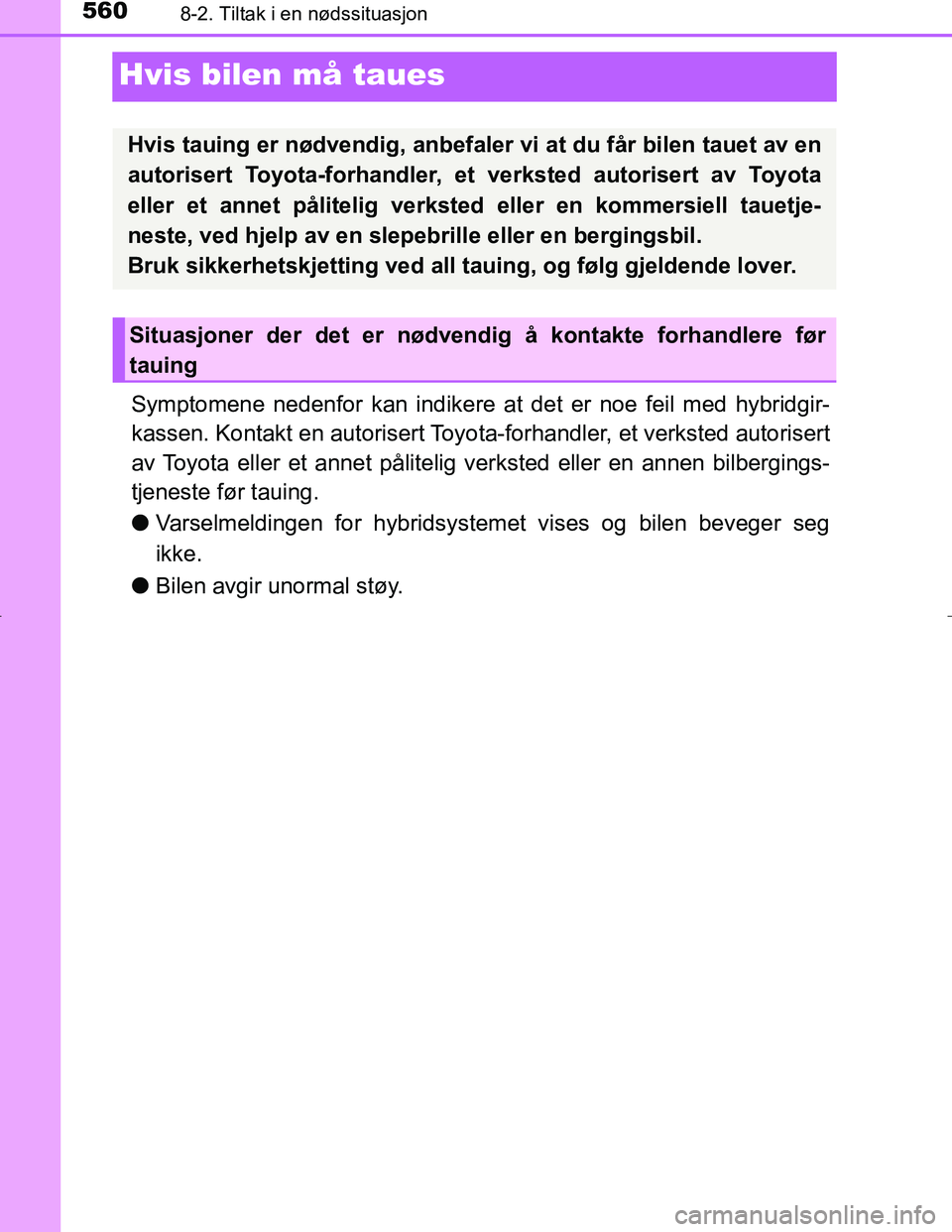

Hvis bilen må taues
Symptomene nedenfor kan indikere at det er noe feil med hybridgir-
kassen. Kontakt en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted eller en annen bilbergings-
tjeneste før tauing.
l Varselmeldingen for hybridsystemet vises og bilen beveger seg
ikke.
l Bilen avgir unormal støy.
Hvis tauing er nødvendig, anbefaler vi at du får bilen tauet av en
autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted eller en kommersiell tauetje-
neste, ved hjelp av en slepebrille eller en bergingsbil.
Bruk sikkerhetskjetting ved all tauing, og følg gjeldende lover.
Situasjoner der det er nødvendig å kontakte forhandlere før
tauing
OM10538NO.book Page 560 Tuesday, February 28, 2017 5:33 PM

5618-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

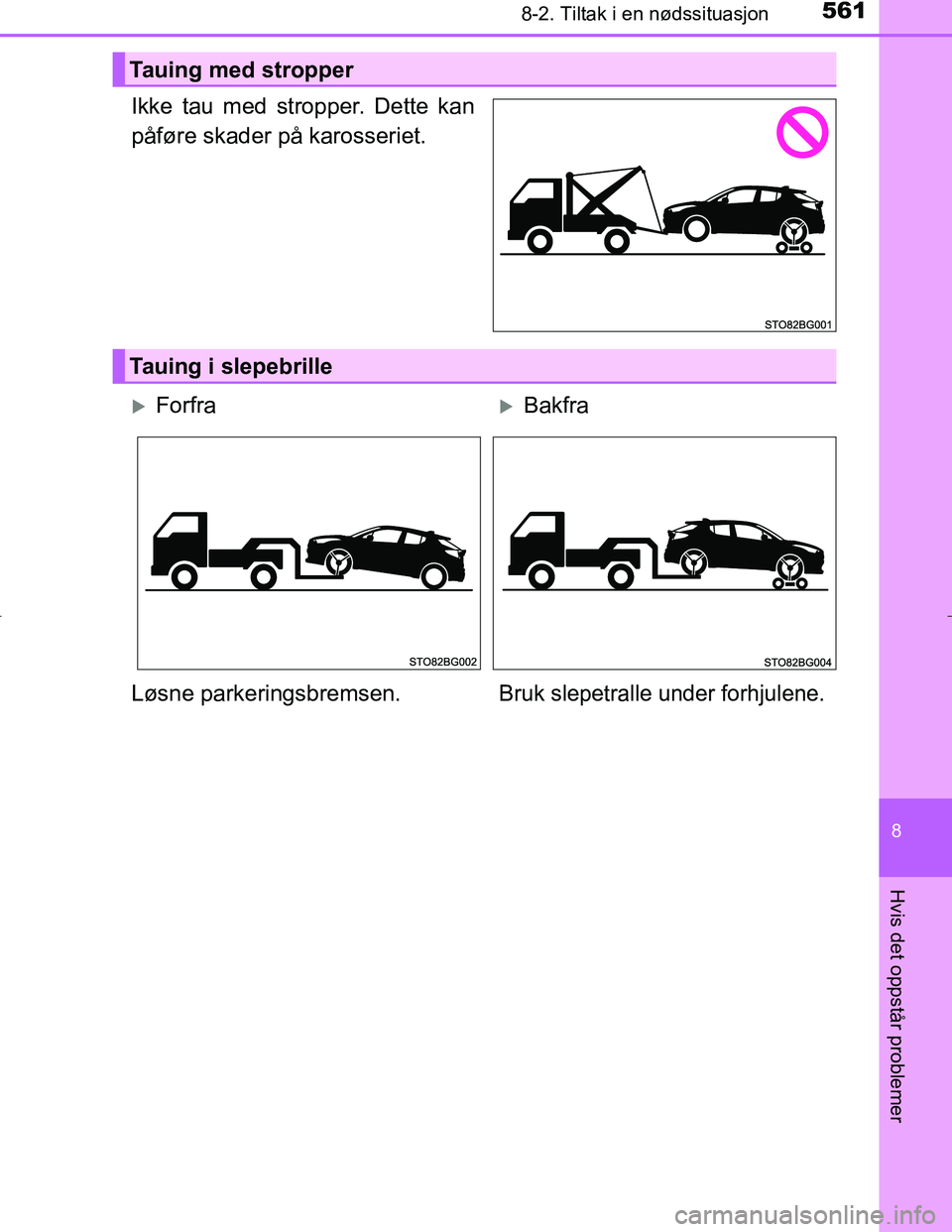

Ikke tau med stropper. Dette kan
påføre skader på karosseriet.
Tauing med stropper
Tauing i slepebrille
ForfraBakfra
Løsne parkeringsbremsen.
Bruk slepetralle under forhjulene.
OM10538NO.book Page 561 Tuesday, February 28, 2017 5:33 PM

5628-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

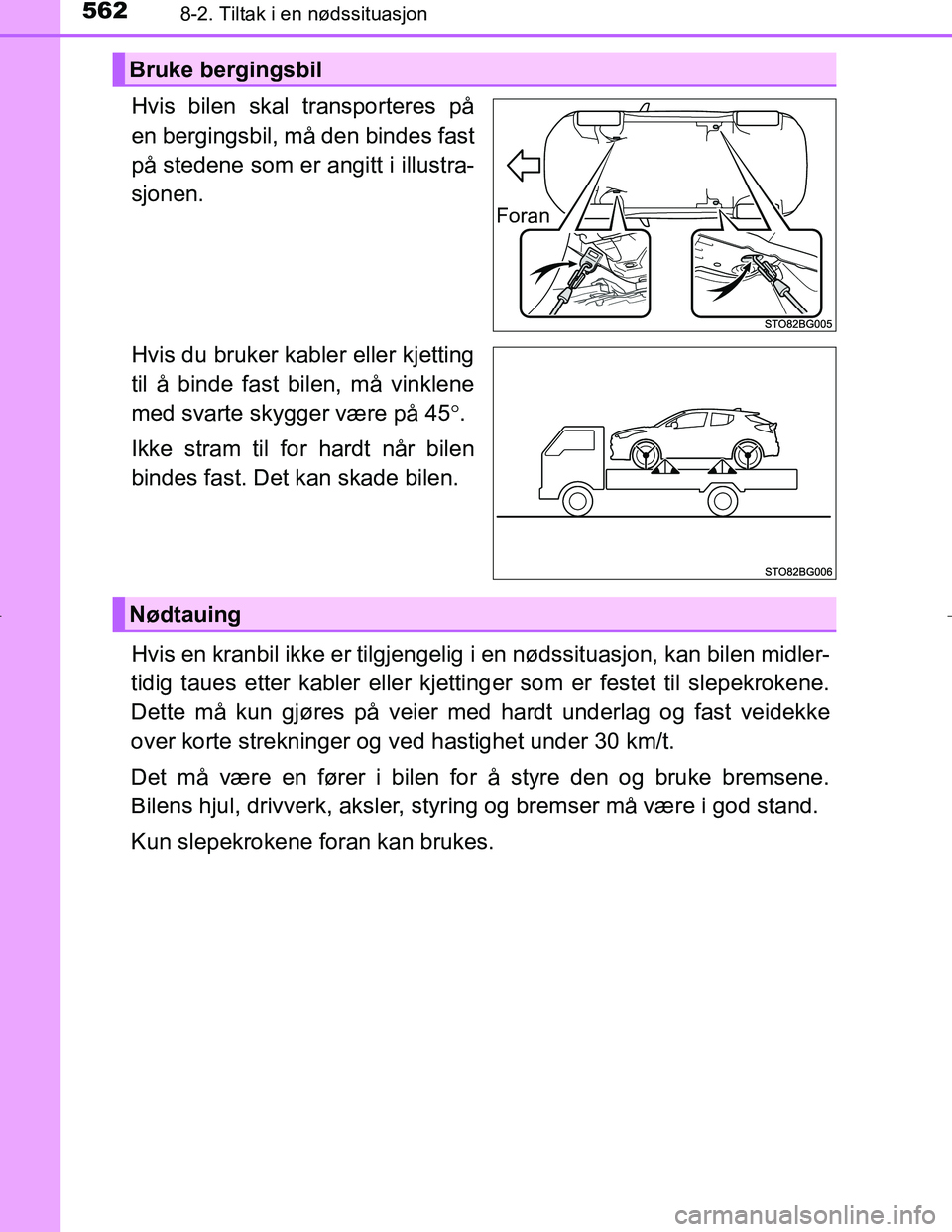

Hvis bilen skal transporteres på
en bergingsbil, må den bindes fast
på stedene som er angitt i illustra-
sjonen.
Hvis du bruker kabler eller kjetting
til å binde fast bilen, må vinklene
med svarte skygger være på 45°.
Ikke stram til for hardt når bilen
bindes fast. Det kan skade bilen.
Hvis en kranbil ikke er tilgjengelig i en nødssituasjon, kan bilen midler-
tidig taues etter kabler eller kjettinger som er festet til slepekrokene.
Dette må kun gjøres på veier med hardt underlag og fast veidekke
over korte strekninger og v ed hastighet under 30 km/t.
Det må være en fører i bilen for å styre den og bruke bremsene.
Bilens hjul, drivverk, aksler, styring og bremser må være i god stand.
Kun slepekrokene foran kan brukes.
Bruke bergingsbil
Foran
Nødtauing
OM10538NO.book Page 562 Tuesday, February 28, 2017 5:33 PM

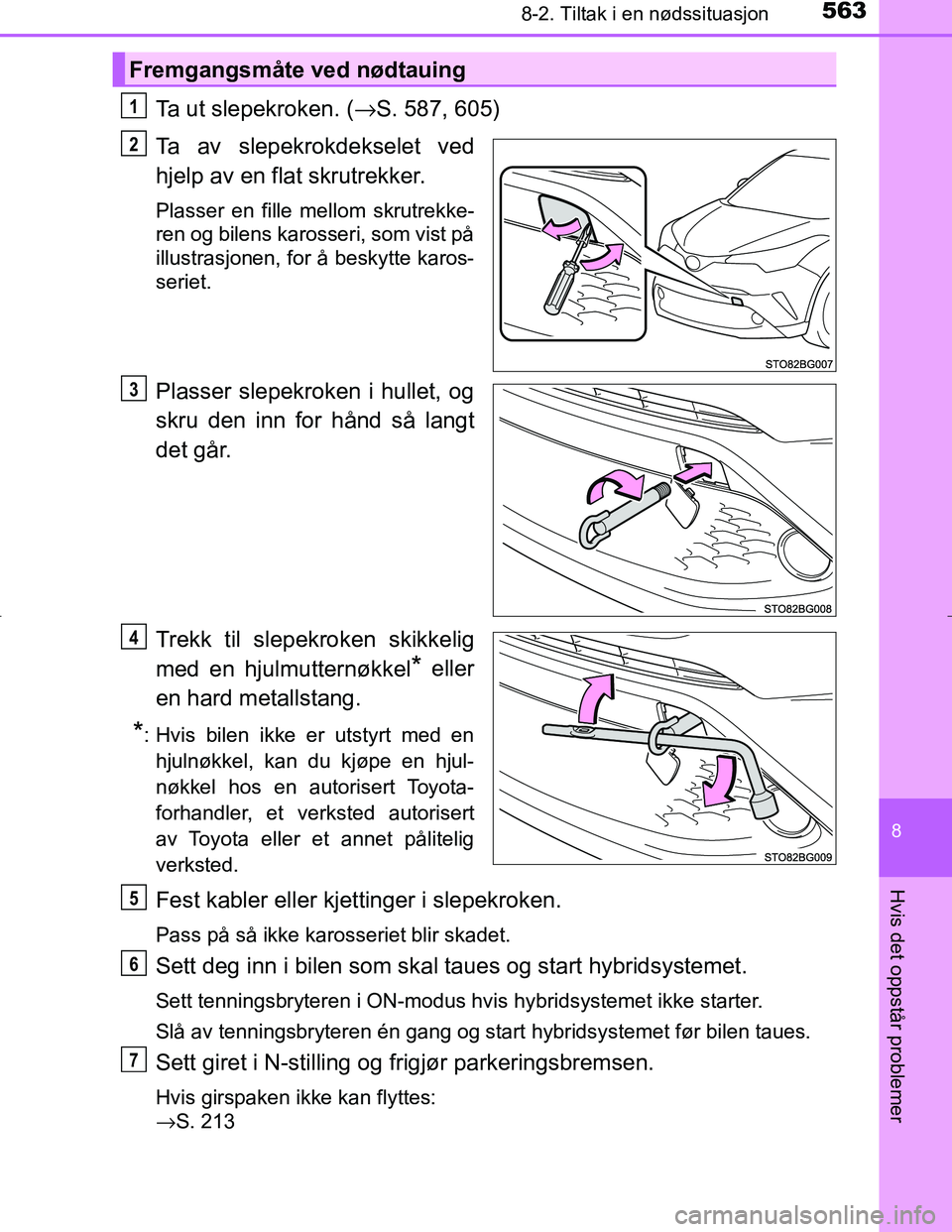

5638-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer
Ta ut slepekroken. (→S. 587, 605)
Ta av slepekrokdekselet ved
hjelp av en flat skrutrekker.
Plasser en fille mellom skrutrekke-
ren og bilens karosseri, som vist på
illustrasjonen, for å beskytte karos-
seriet.
Plasser slepekroken i hullet, og
skru den inn for hånd så langt
det går.
Trekk til slepekroken skikkelig
med en hjulmutternøkkel
* eller
en hard metallstang.
*: Hvis bilen ikke er utstyrt med en hjulnøkkel, kan du kjøpe en hjul-
nøkkel hos en autorisert Toyota-
forhandler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted.
Fest kabler eller kjettinger i slepekroken.
Pass på så ikke karosseriet blir skadet.
Sett deg inn i bilen som skal taues og start hybridsystemet.
Sett tenningsbryteren i ON-modus hvis hybridsystemet ikke starter.
Slå av tenningsbryteren én gang og start hybridsystemet før bilen taues.
Sett giret i N-stilling og frigjør parkeringsbremsen.
Hvis girspaken ikke kan flyttes:
→S. 213
Fremgangsmåte ved nødtauing
1
2
3
4
5
6
7
OM10538NO.book Page 563 Tuesday, February 28, 2017 5:33 PM

5648-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

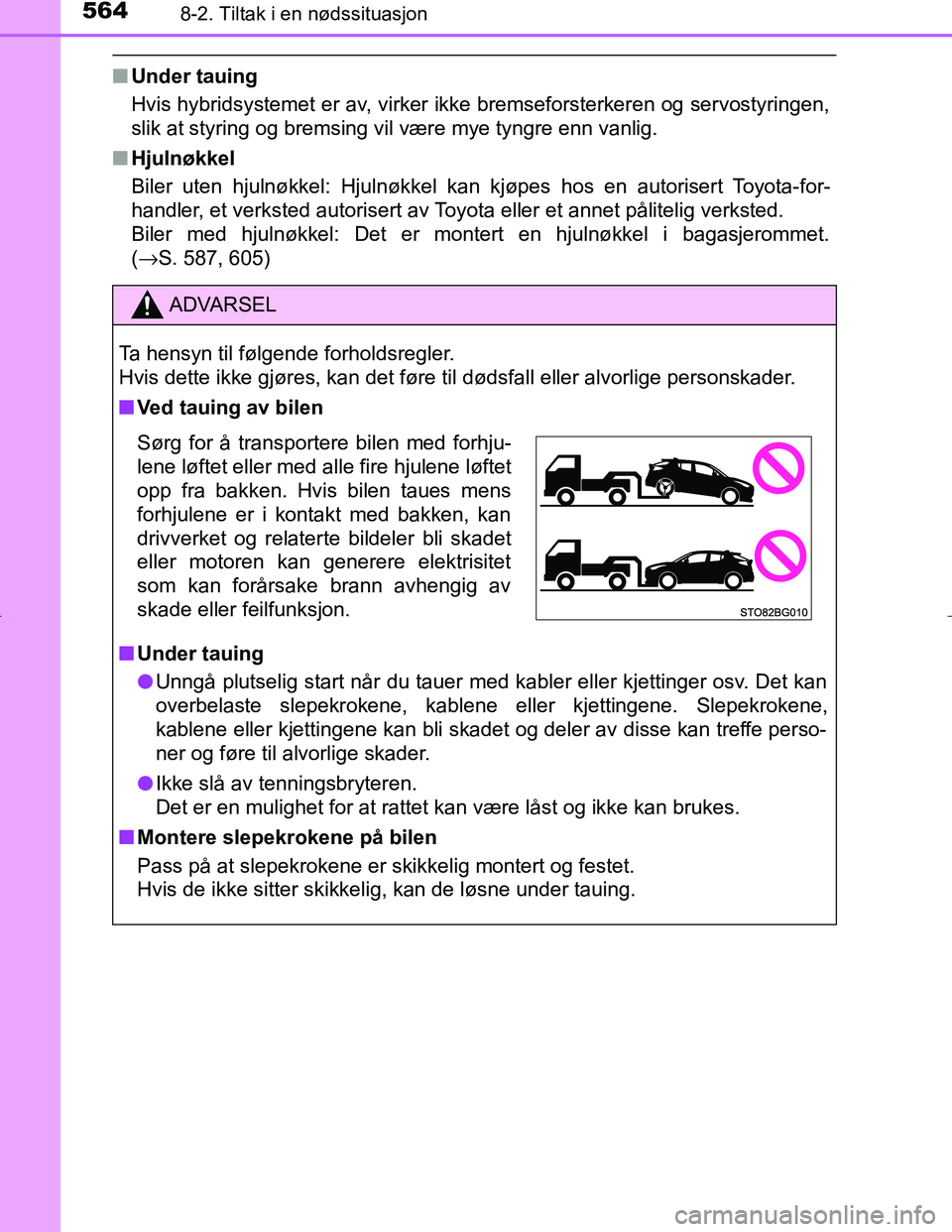

nUnder tauing
Hvis hybridsystemet er av, virker ikke bremseforsterkeren og servostyringen,
slik at styring og bremsing vil være mye tyngre enn vanlig.
n Hjulnøkkel
Biler uten hjulnøkkel: Hjulnøkkel kan kjøpes hos en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
Biler med hjulnøkkel: Det er montert en hjulnøkkel i bagasjerommet.
(→S. 587, 605)
ADVARSEL
Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader.
n Ved tauing av bilen
n Under tauing
l Unngå plutselig start når du tauer med kabler eller kjettinger osv. Det kan
overbelaste slepekrokene, kablene eller kjettingene. Slepekrokene,
kablene eller kjettingene kan bli skadet og deler av disse kan treffe perso-
ner og føre til alvorlige skader.
l Ikke slå av tenningsbryteren.
Det er en mulighet for at rattet kan være låst og ikke kan brukes.
n Montere slepekrokene på bilen
Pass på at slepekrokene er skikkelig montert og festet.
Hvis de ikke sitter skikkelig, kan de løsne under tauing.
Sørg for å transportere bilen med forhju-
lene løftet eller med alle fire hjulene løftet
opp fra bakken. Hvis bilen taues mens
forhjulene er i kontakt med bakken, kan
drivverket og relaterte bildeler bli skadet
eller motoren kan generere elektrisitet
som kan forårsake brann avhengig av
skade eller feilfunksjon.
OM10538NO.book Page 564 Tuesday, February 28, 2017 5:33 PM

5658-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

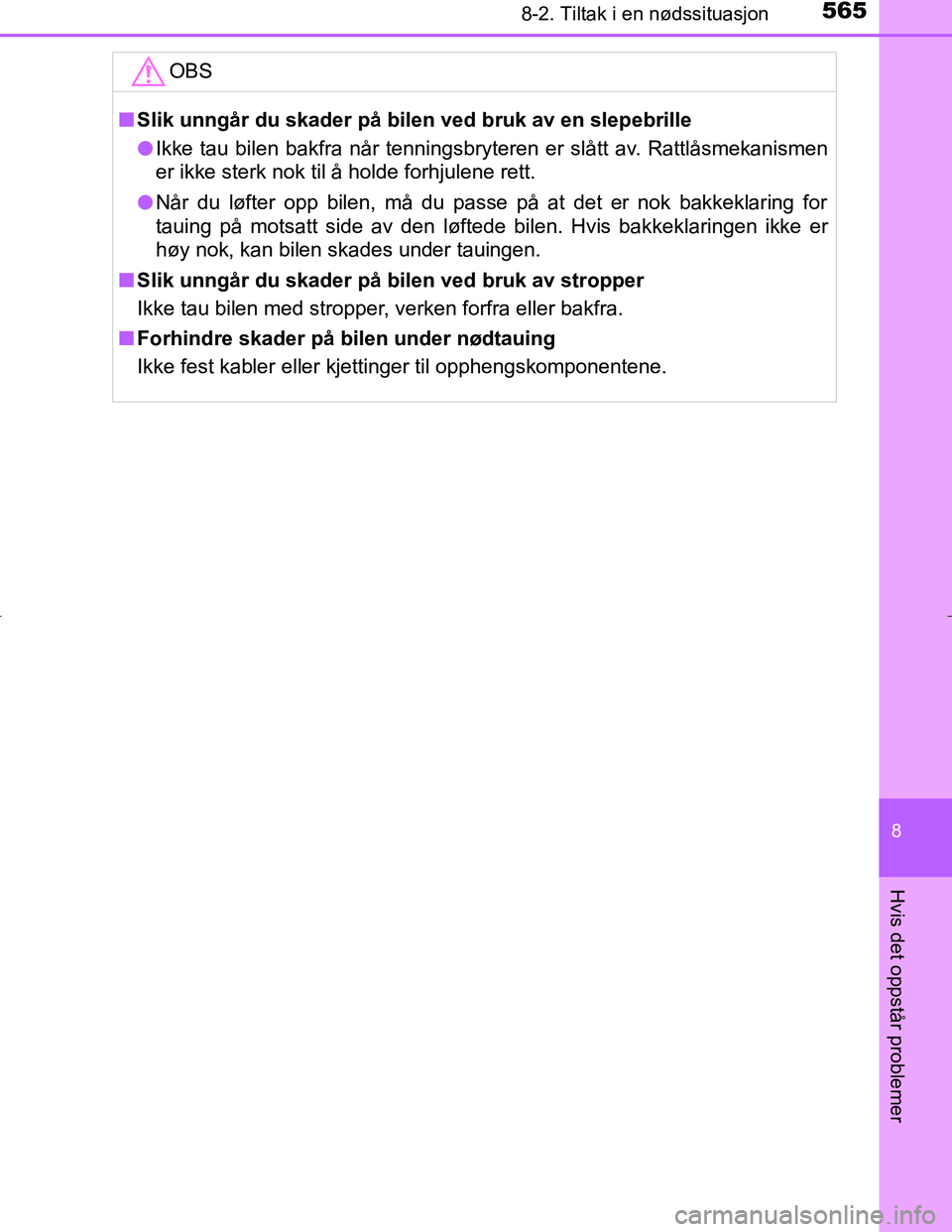

OBS
nSlik unngår du skader på bilen ved bruk av en slepebrille
l Ikke tau bilen bakfra når tenningsbryteren er slått av. Rattlåsmekanismen
er ikke sterk nok til å holde forhjulene rett.
l Når du løfter opp bilen, må du passe på at det er nok bakkeklaring for
tauing på motsatt side av den løftede bilen. Hvis bakkeklaringen ikke er
høy nok, kan bilen skades under tauingen.
n Slik unngår du skader på bilen ved bruk av stropper
Ikke tau bilen med stropper, verken forfra eller bakfra.
n Forhindre skader på bilen under nødtauing
Ikke fest kabler eller kjettinger til opphengskomponentene.
OM10538NO.book Page 565 Tuesday, February 28, 2017 5:33 PM

5668-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO

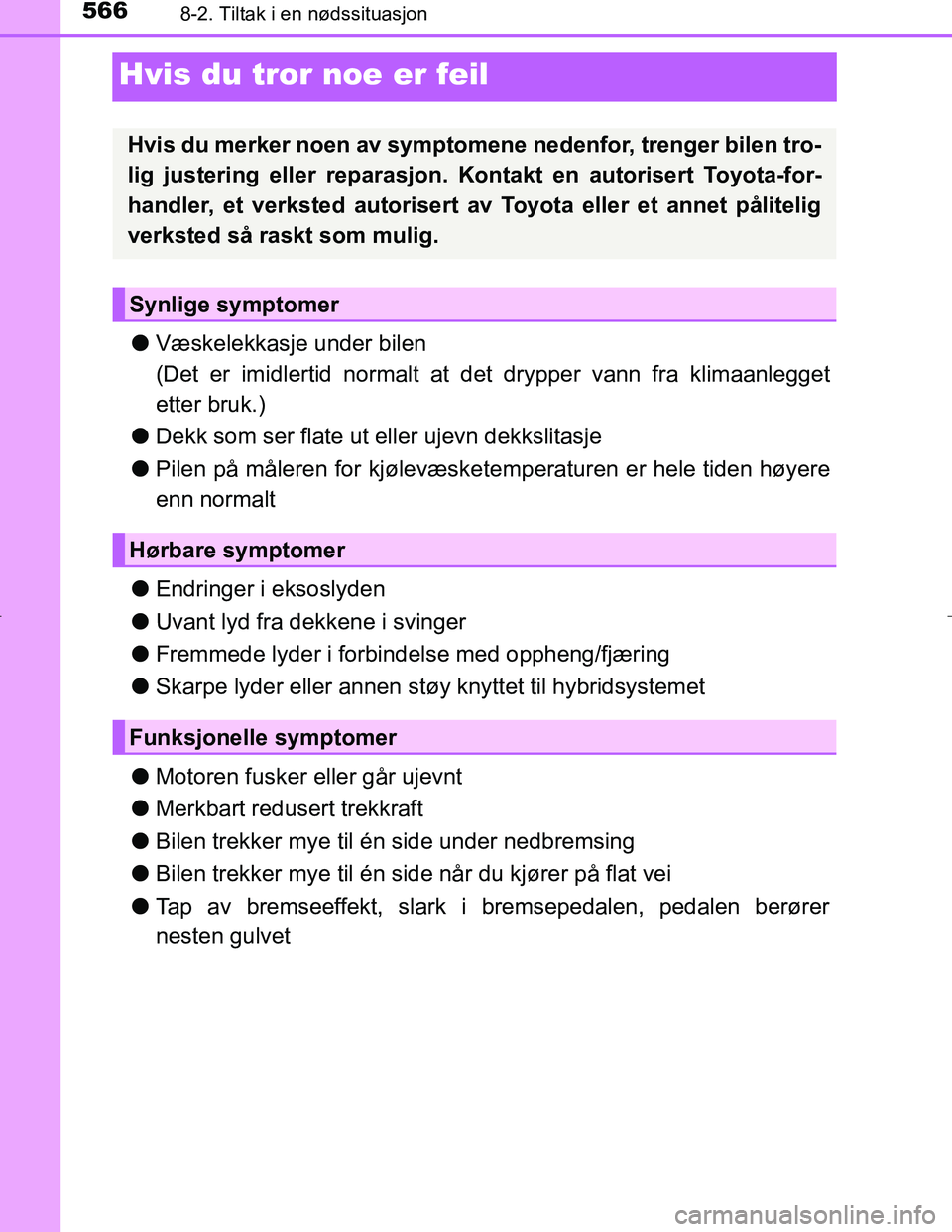

Hvis du tror noe er feil
lVæskelekkasje under bilen
(Det er imidlertid normalt at det drypper vann fra klimaanlegget
etter bruk.)
l Dekk som ser flate ut eller ujevn dekkslitasje
l Pilen på måleren for kjølevæsketemperaturen er hele tiden høyere
enn normalt
l Endringer i eksoslyden
l Uvant lyd fra dekkene i svinger
l Fremmede lyder i forbindelse med oppheng/fjæring
l Skarpe lyder eller annen støy knyttet til hybridsystemet
l Motoren fusker eller går ujevnt
l Merkbart redusert trekkraft
l Bilen trekker mye til én side under nedbremsing
l Bilen trekker mye til én side når du kjører på flat vei
l Tap av bremseeffekt, slark i bremsepedalen, pedalen berører
nesten gulvet
Hvis du merker noen av symptomene nedenfor, trenger bilen tro-
lig justering eller reparasjon. Kontakt en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig
verksted så raskt som mulig.
Synlige symptomer
Hørbare symptomer
Funksjonelle symptomer
OM10538NO.book Page 566 Tuesday, February 28, 2017 5:33 PM

5678-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

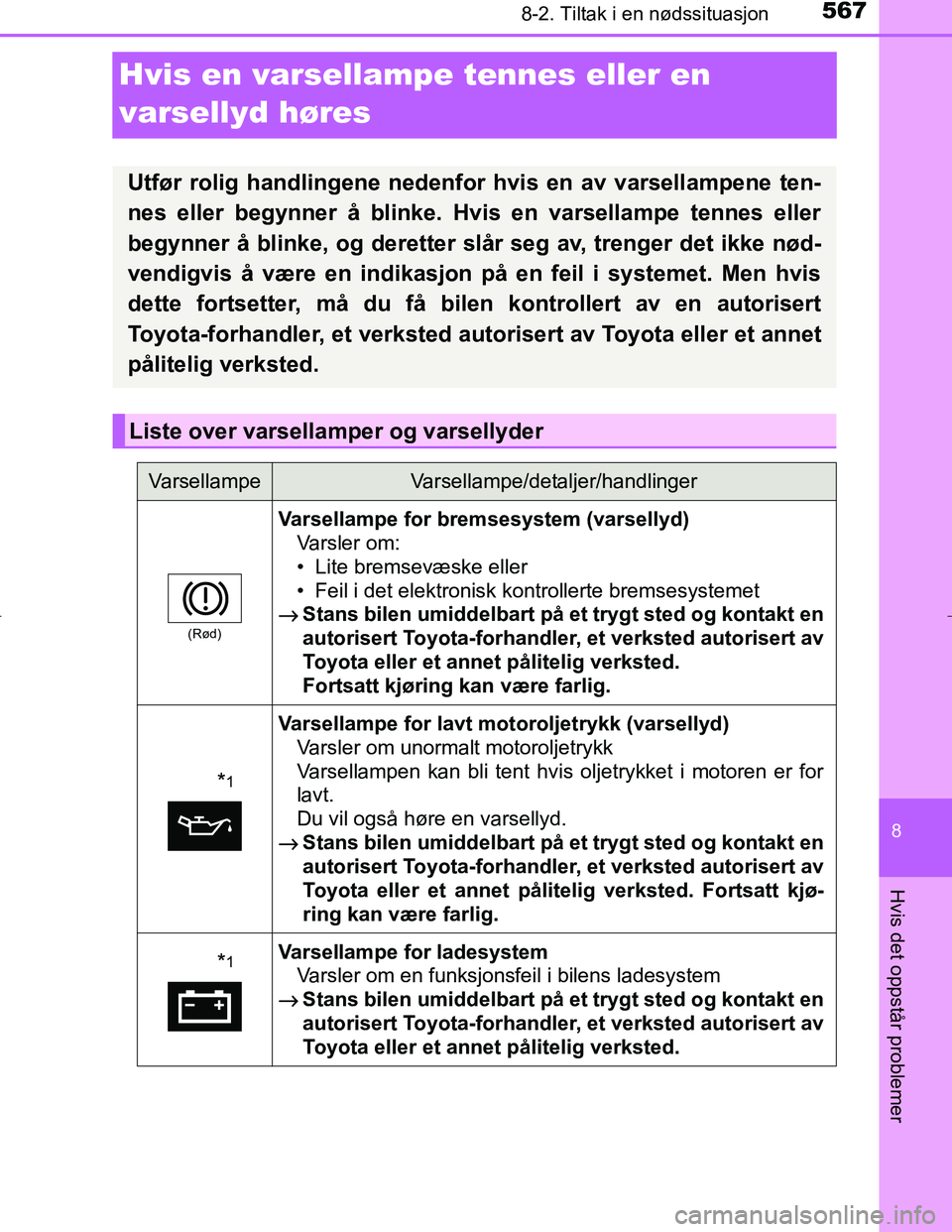

Hvis en varsellampe tennes eller en
varsellyd høres
Utfør rolig handlingene nedenfor hvis en av varsellampene ten-
nes eller begynner å blinke. Hvis en varsellampe tennes eller
begynner å blinke, og deretter slår seg av, trenger det ikke nød-
vendigvis å være en indikasjon på en feil i systemet. Men hvis
dette fortsetter, må du få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet
pålitelig verksted.
Liste over varsella mper og varsellyder
VarsellampeVarsellampe/detaljer/handlinger
(Rød)
Varsellampe for bremsesystem (varsellyd)
Varsler om:
• Lite bremsevæske eller
• Feil i det elektronisk kontrollerte bremsesystemet
→
Stans bilen umiddelbart på et trygt sted og kontakt en
autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
Fortsatt kjøring kan være farlig.
*1
Varsellampe for lavt motoroljetrykk (varsellyd) Varsler om unormalt motoroljetrykk
Varsellampen kan bli tent hvis oljetrykket i motoren er for
lavt.
Du vil også høre en varsellyd.
→
Stans bilen umiddelbart på et trygt sted og kontakt en
autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted. Fortsatt kjø-
ring kan være farlig.
*1Varsellampe for ladesystem Varsler om en funksjonsfeil i bilens ladesystem
→
Stans bilen umiddelbart på et trygt sted og kontakt en
autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
OM10538NO.book Page 567 Tuesday, February 28, 2017 5:33 PM

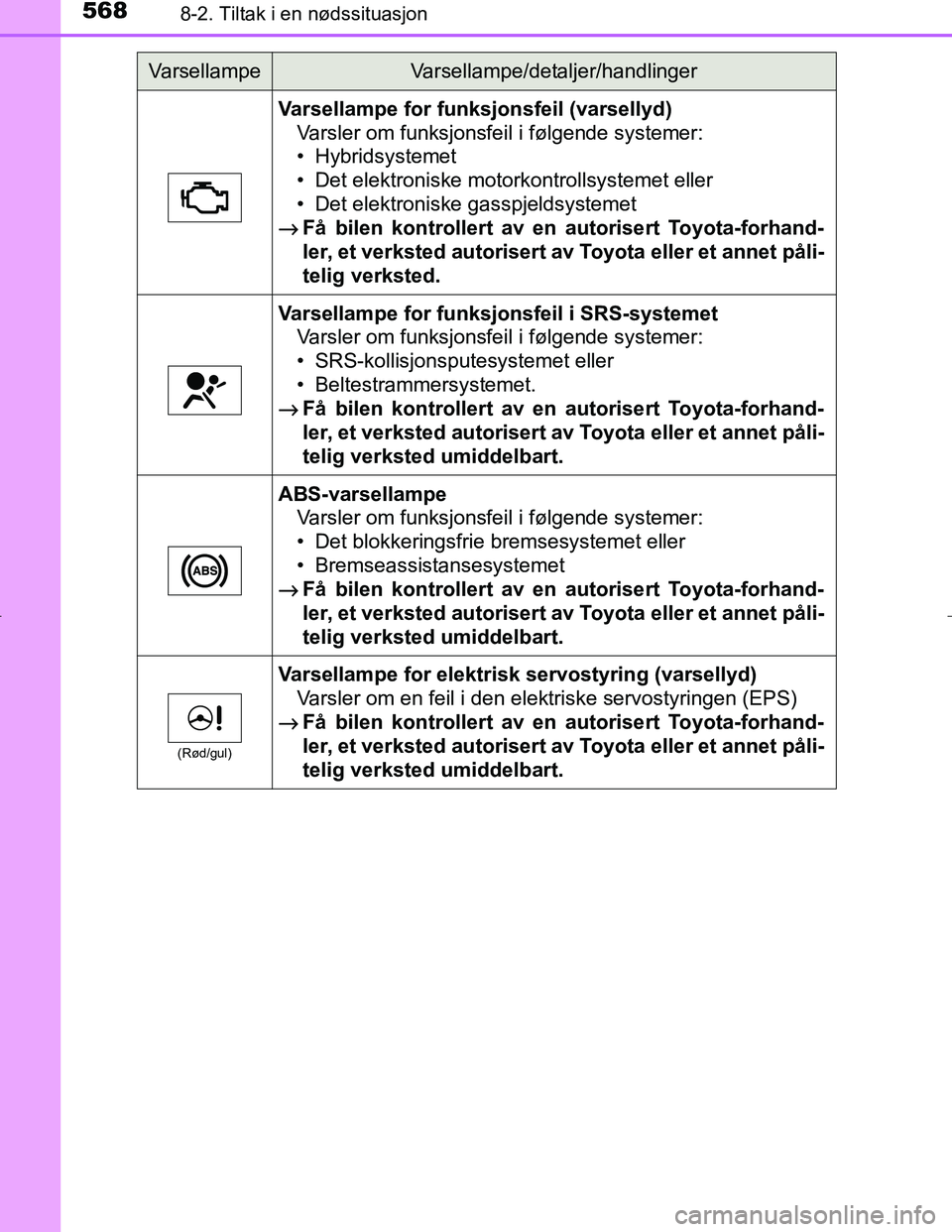

5688-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
Varsellampe for funksjonsfeil (varsellyd)Varsler om funksjonsfeil i følgende systemer:
• Hybridsystemet
• Det elektroniske motorkontrollsystemet eller
• Det elektroniske gasspjeldsystemet
→
Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted.
Varsellampe for funksjonsfeil i SRS-systemet Varsler om funksjonsfeil i følgende systemer:
• SRS-kollisjonsputesystemet eller
• Beltestrammersystemet.
→
Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
ABS-varsellampe Varsler om funksjonsfeil i følgende systemer:
• Det blokkeringsfrie bremsesystemet eller
• Bremseassistansesystemet
→
Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
(Rød/gul)
Varsellampe for elektrisk servostyring (varsellyd)
Varsler om en feil i den elektriske servostyringen (EPS)
→
Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
VarsellampeVarsellampe/detaljer/handlinger
OM10538NO.book Page 568 Tuesday, February 28, 2017 5:33 PM

5698-2. Tiltak i en nødssituasjon
C-HR_HV_OM_Europe_OM10538NO
8
Hvis det oppstår problemer

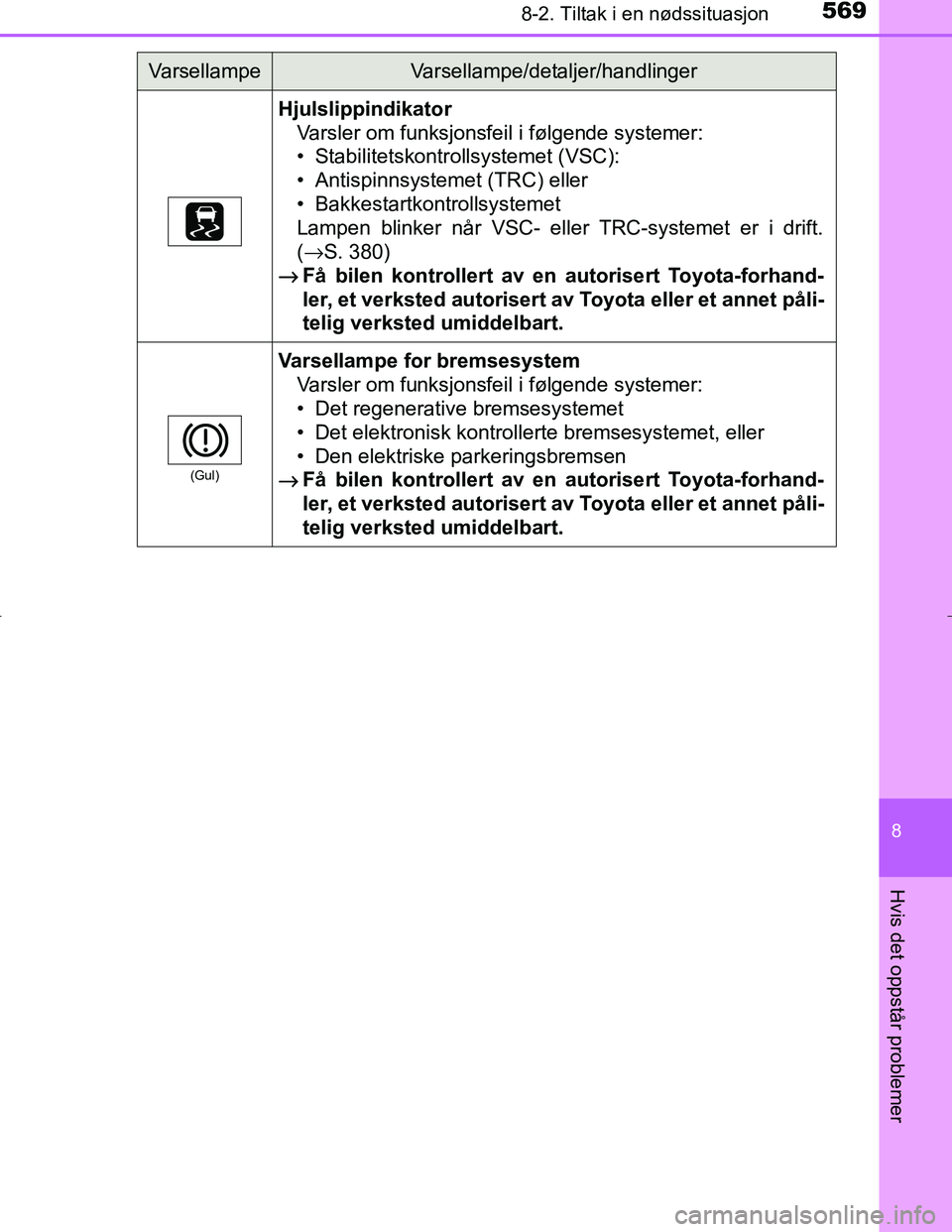

HjulslippindikatorVarsler om funksjonsfeil i følgende systemer:
• Stabilitetskontrollsystemet (VSC):
• Antispinnsystemet (TRC) eller
• Bakkestartkontrollsystemet
Lampen blinker når VSC- eller TRC-systemet er i drift.
(→S. 380)
→
Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
(Gul)
Varsellampe for bremsesystem Varsler om funksjonsfeil i følgende systemer:
• Det regenerative bremsesystemet
• Det elektronisk kontrollerte bremsesystemet, eller
• Den elektriske parkeringsbremsen
→
Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
VarsellampeVarsellampe/detaljer/handlinger
