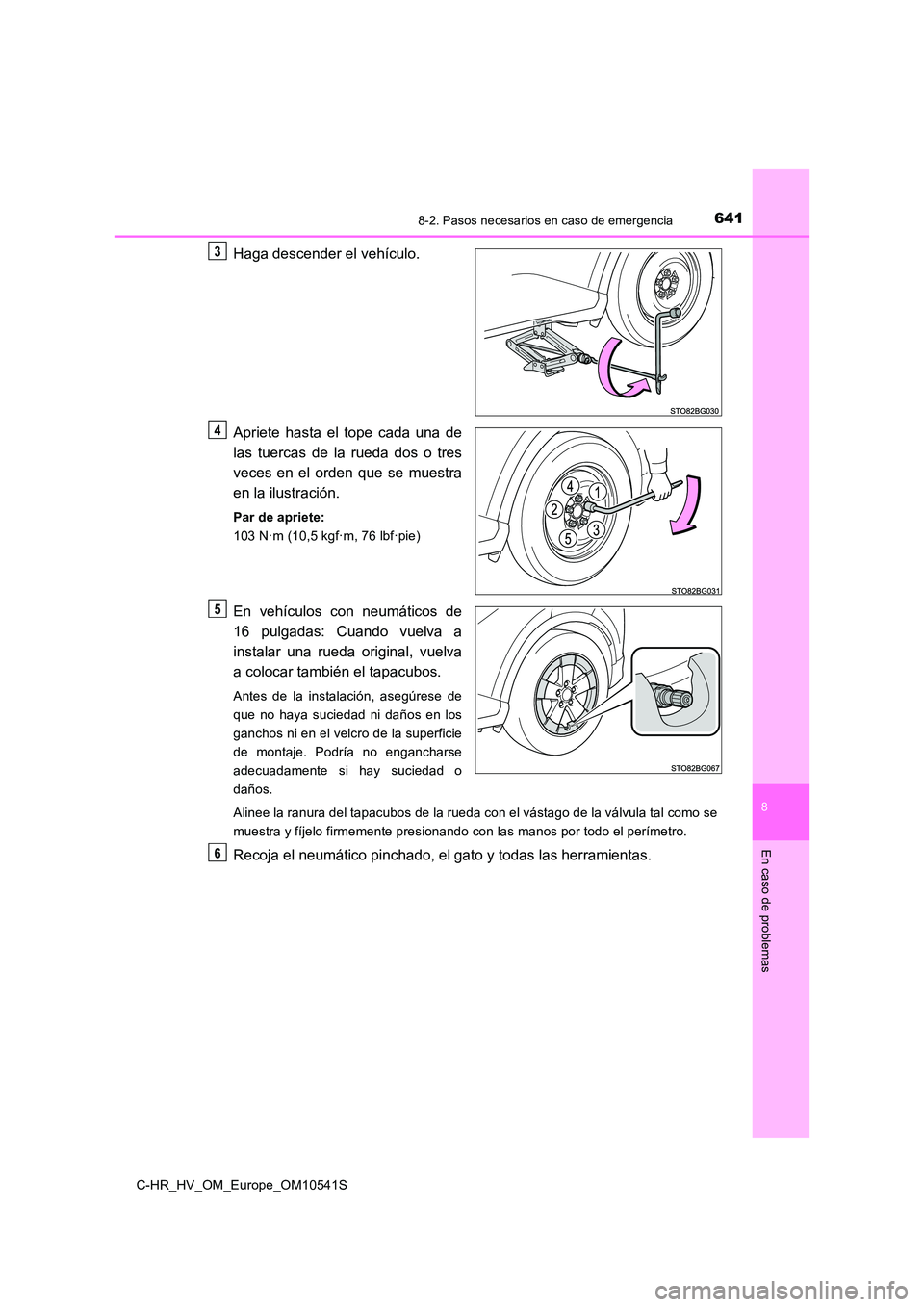

6418-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
8
En caso de problemas
Haga descender el vehículo.
Apriete hasta el tope cada una de
las tuercas de la rueda dos o tres
veces en el orden que se muestra
en la ilustración.
Par de apriete:
103 N·m (10,5 kgf·m, 76 lbf·pie)
En vehículos con neumáticos de
16 pulgadas: Cuando vuelva a
instalar una rueda original, vuelva
a colocar también el tapacubos.
Antes de la instalación, asegúrese de
que no haya suciedad ni daños en los
ganchos ni en el velcro de la superficie
de montaje. Podría no engancharse
adecuadamente si hay suciedad o
daños.
Alinee la ranura del tapacubos de la rueda con el vástago de la válvula tal como se
muestra y fíjelo firmemente presionando con las manos por todo el perímetro.
Recoja el neumático pinchado, el gato y todas las herramientas.
3
4
5
6

6428-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S

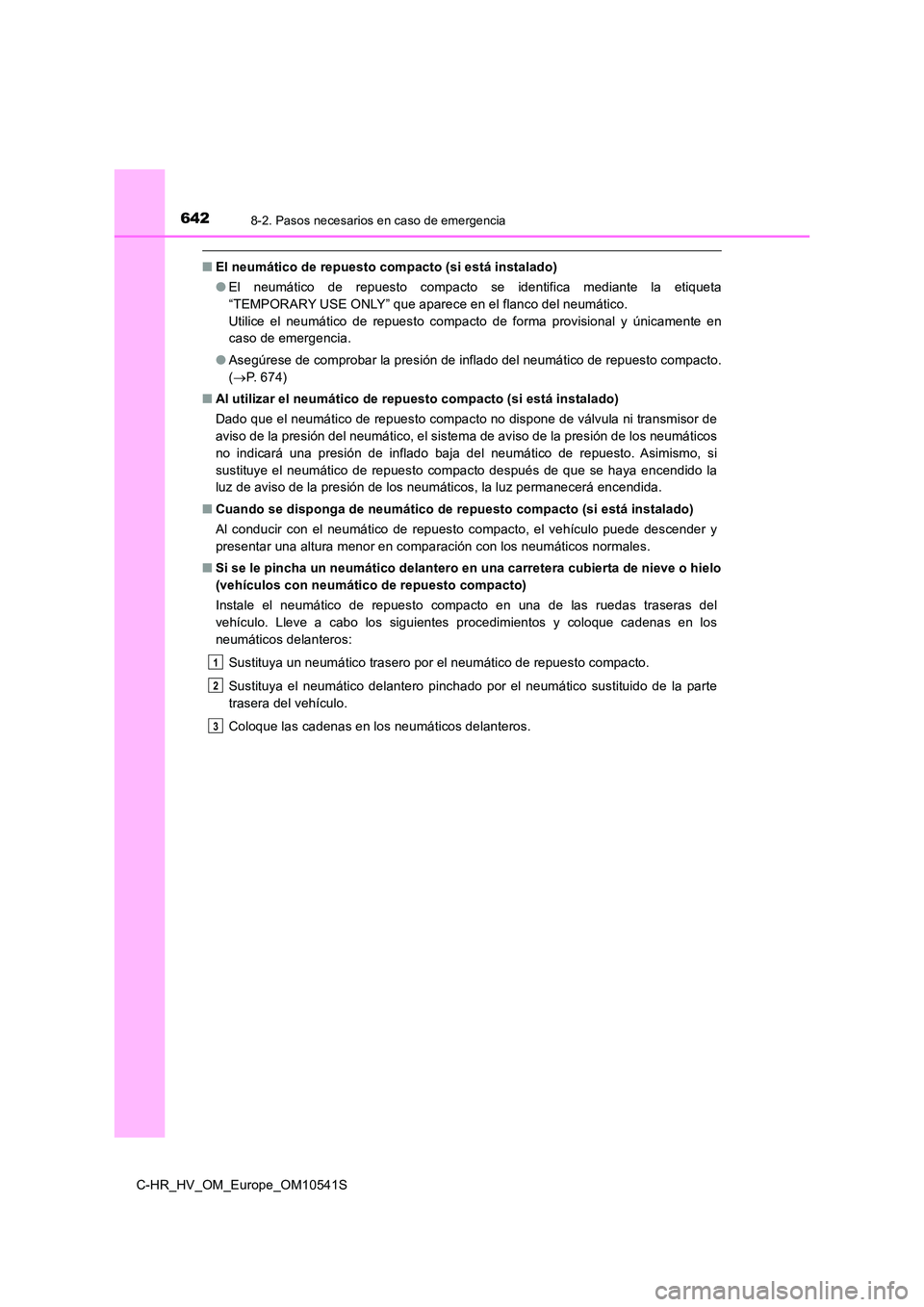

■El neumático de repuesto compacto (si está instalado)
● El neumático de repuesto compacto se identifica mediante la etiqueta
“TEMPORARY USE ONLY” que aparece en el flanco del neumático.
Utilice el neumático de repuesto compacto de forma provisional y únicamente en
caso de emergencia.
● Asegúrese de comprobar la presión de inflado del neumático de repuesto compacto.
( P. 674)
■ Al utilizar el neumático de repuesto compacto (si está instalado)
Dado que el neumático de repuesto compacto no dispone de válvula ni transmisor de
aviso de la presión del neumático, el sistema de aviso de la presión de los neumáticos
no indicará una presión de inflado baja del neumático de repuesto. Asimismo, si
sustituye el neumático de repuesto compacto después de que se haya encendido la
luz de aviso de la presión de los neumáticos, la luz permanecerá encendida.
■ Cuando se disponga de neumático de repuesto compacto (si está instalado)
Al conducir con el neumático de repuesto compacto, el vehículo puede descender y
presentar una altura menor en comparación con los neumáticos normales.
■ Si se le pincha un neumático delantero en una carretera cubierta de nieve o hielo
(vehículos con neumático de repuesto compacto)
Instale el neumático de repuesto compacto en una de las ruedas traseras del
vehículo. Lleve a cabo los siguientes procedimientos y coloque cadenas en los
neumáticos delanteros:
Sustituya un neumático trasero por el neumático de repuesto compacto.
Sustituya el neumático delantero pinchado por el neumático sustituido de la parte
trasera del vehículo.
Coloque las cadenas en los neumáticos delanteros.
1
2
3

6438-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
8
En caso de problemas

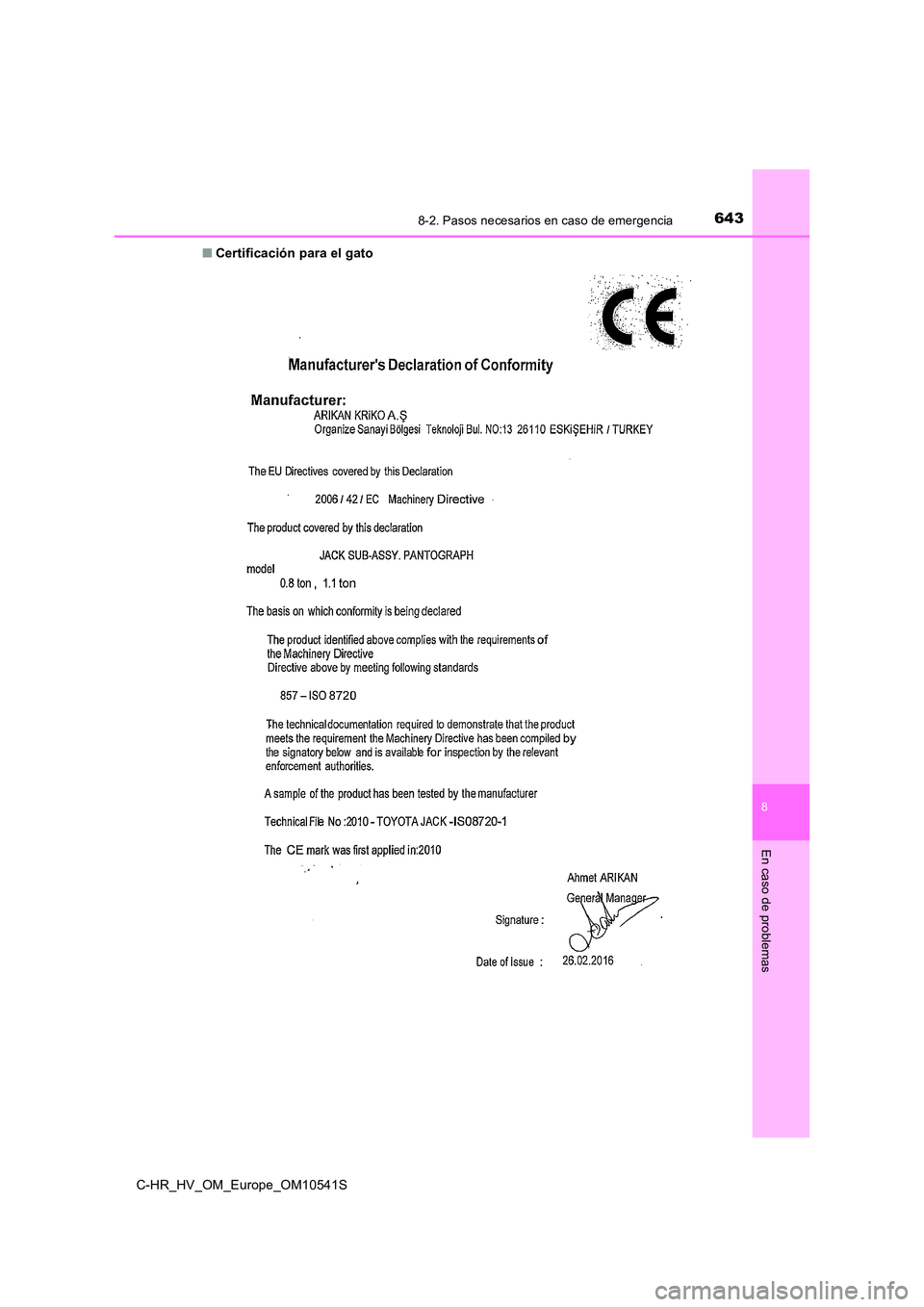

■Certificación para el gato

6448-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S

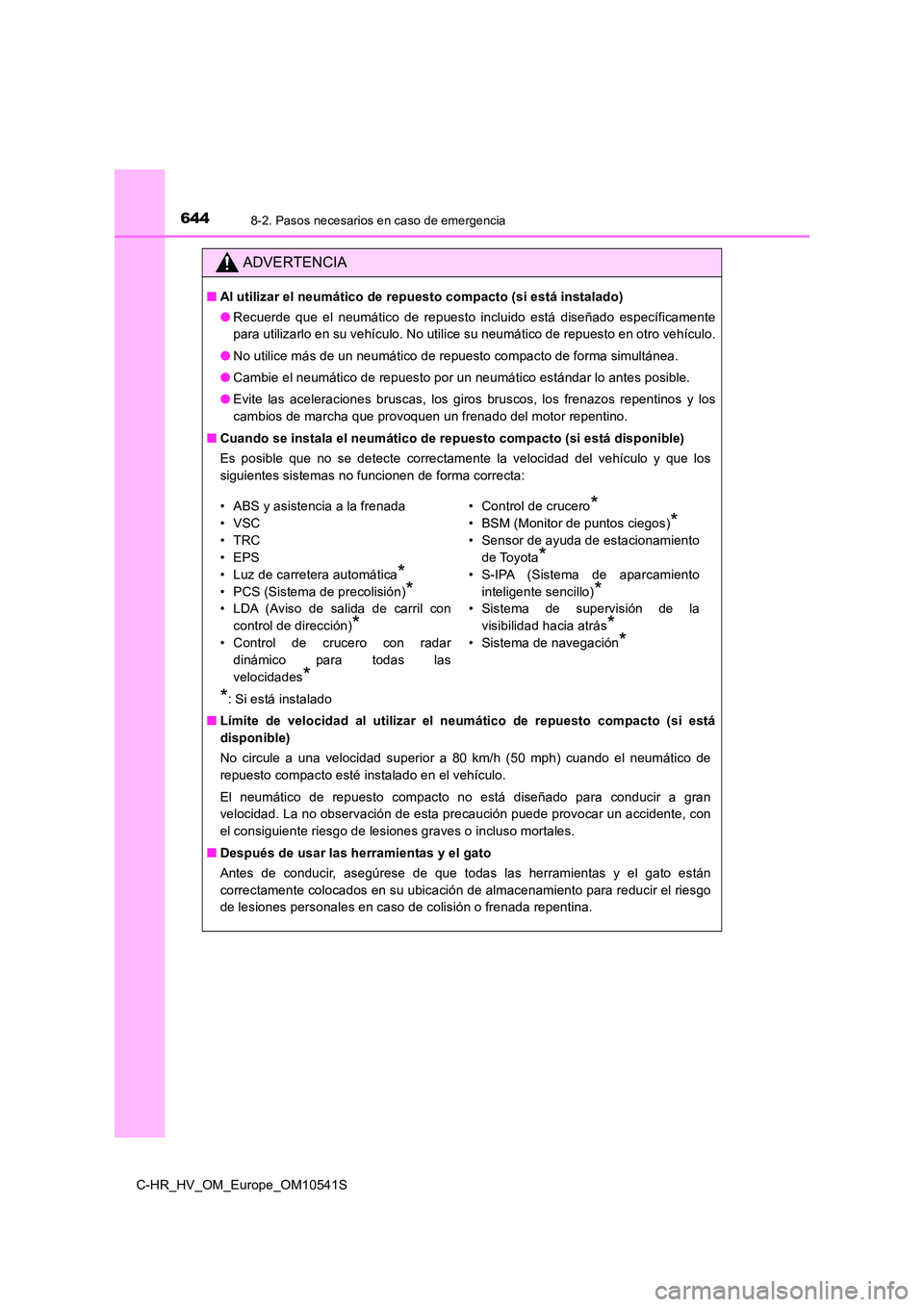

ADVERTENCIA
■Al utilizar el neumático de repuesto compacto (si está instalado)
● Recuerde que el neumático de repuesto incluido está diseñado específicamente
para utilizarlo en su vehículo. No utilice su neumático de repuesto en otro vehículo.
● No utilice más de un neumático de repuesto compacto de forma simultánea.
● Cambie el neumático de repuesto por un neumático estándar lo antes posible.
● Evite las aceleraciones bruscas, los giros bruscos, los frenazos repentinos y los
cambios de marcha que provoquen un frenado del motor repentino.
■ Cuando se instala el neumático de repuesto compacto (si está disponible)
Es posible que no se detecte correctamente la velocidad del vehículo y que los
siguientes sistemas no funcionen de forma correcta:
*: Si está instalado
■ Límite de velocidad al utilizar el neumático de repuesto compacto (si está
disponible)
No circule a una velocidad superior a 80 km/h (50 mph) cuando el neumático de
repuesto compacto esté instalado en el vehículo.
El neumático de repuesto compacto no está diseñado para conducir a gran
velocidad. La no observación de esta precaución puede provocar un accidente, con
el consiguiente riesgo de lesiones graves o incluso mortales.
■ Después de usar las herramientas y el gato
Antes de conducir, asegúrese de que todas las herramientas y el gato están
correctamente colocados en su ubicación de almacenamiento para reducir el riesgo
de lesiones personales en caso de colisión o frenada repentina.
• ABS y asistencia a la frenada
•VSC
•TRC
•EPS
• Luz de carretera automática*
• PCS (Sistema de precolisión)*
• LDA (Aviso de salida de carril con
control de dirección)*
• Control de crucero con radar
dinámico para todas las
velocidades*
• Control de crucero*
• BSM (Monitor de puntos ciegos)*
• Sensor de ayuda de estacionamiento
de Toyota*
• S-IPA (Sistema de aparcamiento
inteligente sencillo)*
• Sistema de supervisión de la
visibilidad hacia atrás*
• Sistema de navegación*

6458-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
8
En caso de problemas

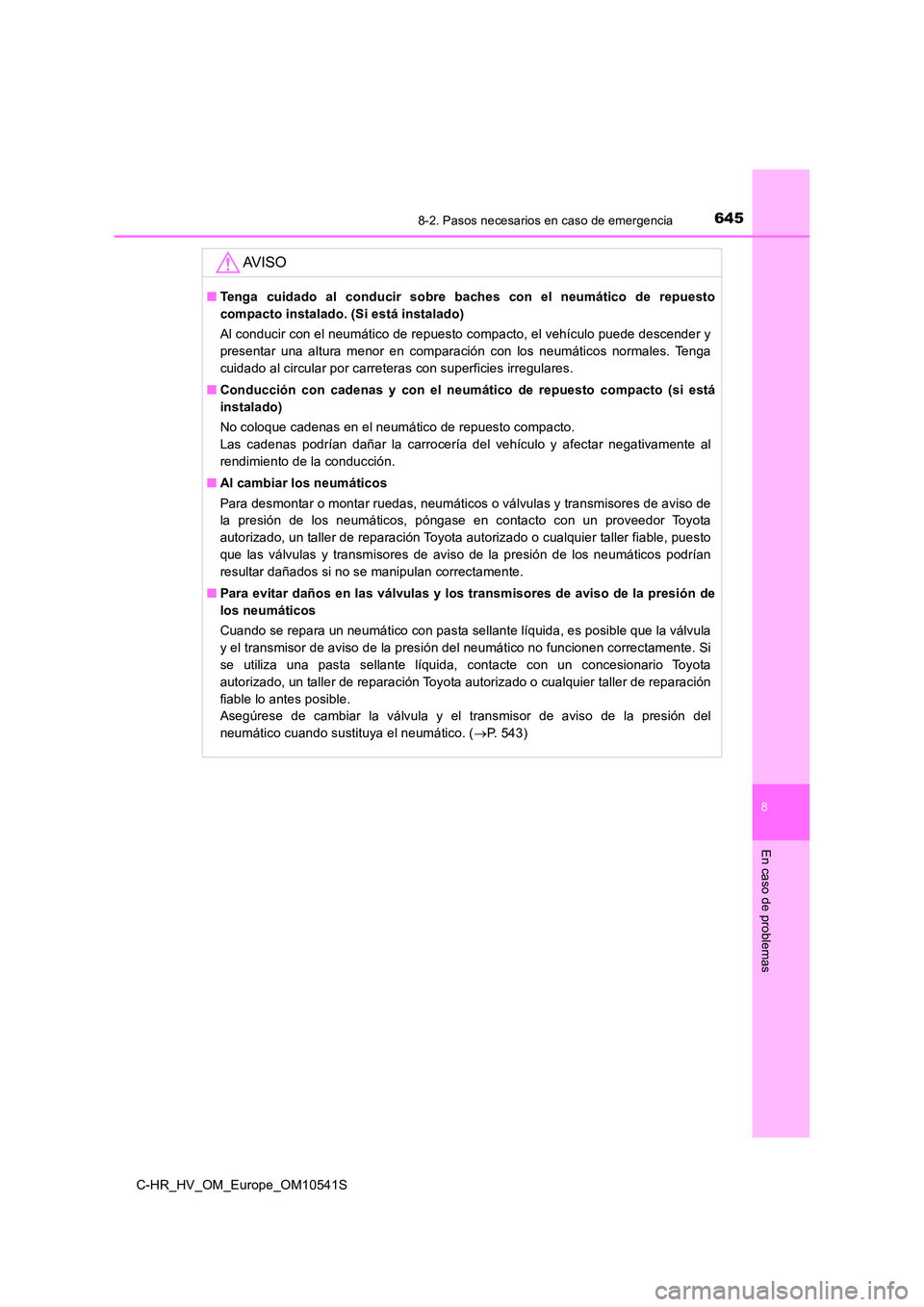

AV I S O
■Tenga cuidado al conducir sobre baches con el neumático de repuesto
compacto instalado. (Si está instalado)
Al conducir con el neumático de repuesto compacto, el vehículo puede descender y
presentar una altura menor en comparación con los neumáticos normales. Tenga
cuidado al circular por carreteras con superficies irregulares.
■ Conducción con cadenas y con el neumático de repuesto compacto (si está
instalado)
No coloque cadenas en el neumático de repuesto compacto.
Las cadenas podrían dañar la carrocería del vehículo y afectar negativamente al
rendimiento de la conducción.
■ Al cambiar los neumáticos
Para desmontar o montar ruedas, neumáticos o válvulas y transmisores de aviso de
la presión de los neumáticos, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable, puesto
que las válvulas y transmisores de aviso de la presión de los neumáticos podrían
resultar dañados si no se manipulan correctamente.
■ Para evitar daños en las válvulas y los transmisores de aviso de la presión de
los neumáticos
Cuando se repara un neumático con pasta sellante líquida, es posible que la válvula
y el transmisor de aviso de la presión del neumático no funcionen correctamente. Si
se utiliza una pasta sellante líquida, contacte con un concesionario Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller de reparación
fiable lo antes posible.
Asegúrese de cambiar la válvula y el transmisor de aviso de la presión del
neumático cuando sustituya el neumático. ( P. 543)

6468-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S

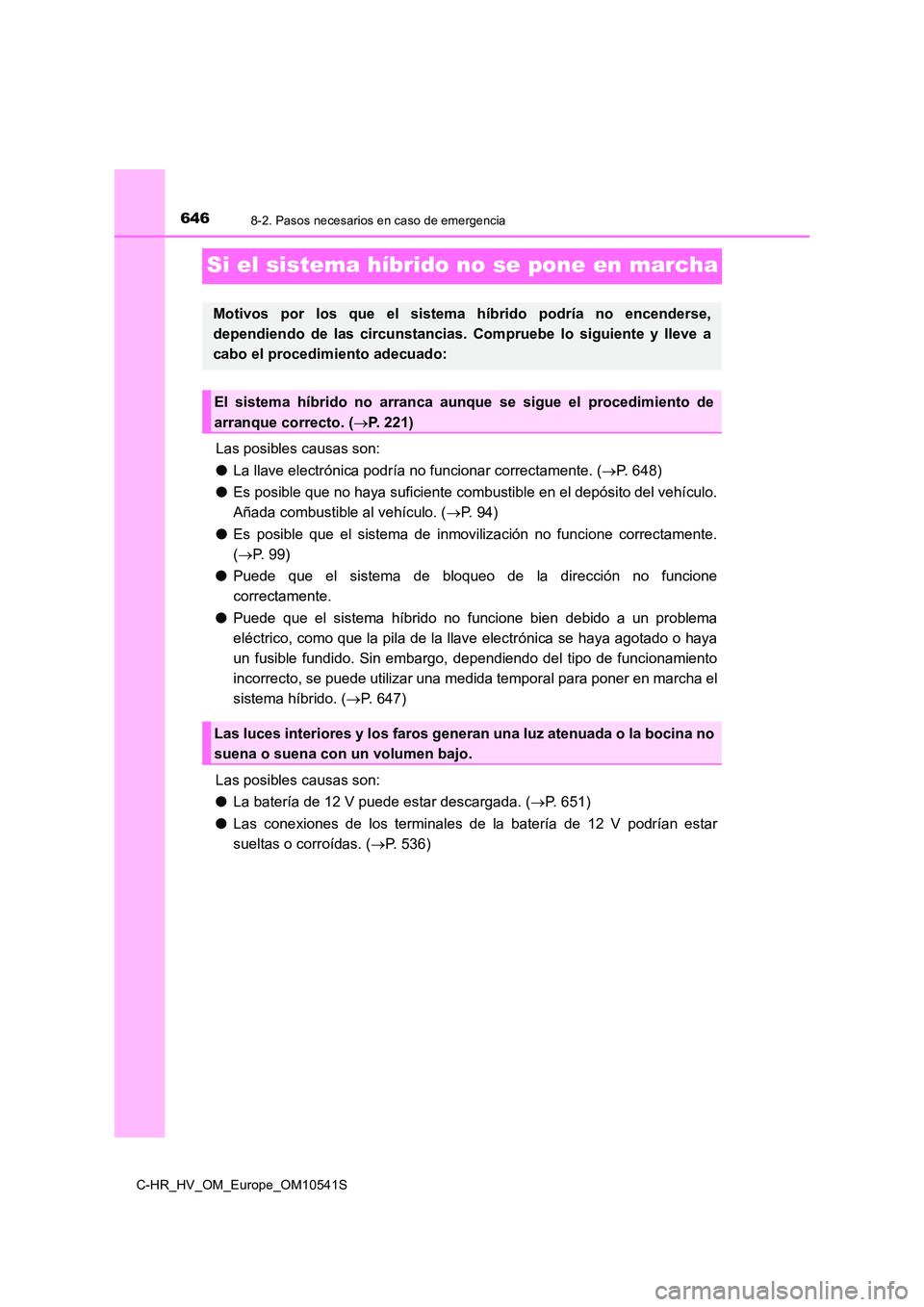

Si el sistema híbrido no se pone en marcha
Las posibles causas son:
● La llave electrónica podría no funcionar correctamente. (P. 648)
● Es posible que no haya suficiente combustible en el depósito del vehículo.
Añada combustible al vehículo. ( P. 94)
● Es posible que el sistema de inmovilización no funcione correctamente.
( P. 99)
● Puede que el sistema de bloqueo de la dirección no funcione
correctamente.
● Puede que el sistema híbrido no funcione bien debido a un problema
eléctrico, como que la pila de la llave electrónica se haya agotado o haya
un fusible fundido. Sin embargo, dependiendo del tipo de funcionamiento
incorrecto, se puede utilizar una medida temporal para poner en marcha el
sistema híbrido. ( P. 647)
Las posibles causas son:
● La batería de 12 V puede estar descargada. (P. 651)
● Las conexiones de los terminales de la batería de 12 V podrían estar
sueltas o corroídas. ( P. 536)
Motivos por los que el sistema híbrido podría no encenderse,
dependiendo de las circunstancias. Compruebe lo siguiente y lleve a
cabo el procedimiento adecuado:
El sistema híbrido no arranca aunque se sigue el procedimiento de
arranque correcto. ( P. 221)
Las luces interiores y los faros generan una luz atenuada o la bocina no
suena o suena con un volumen bajo.

6478-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
8
En caso de problemas

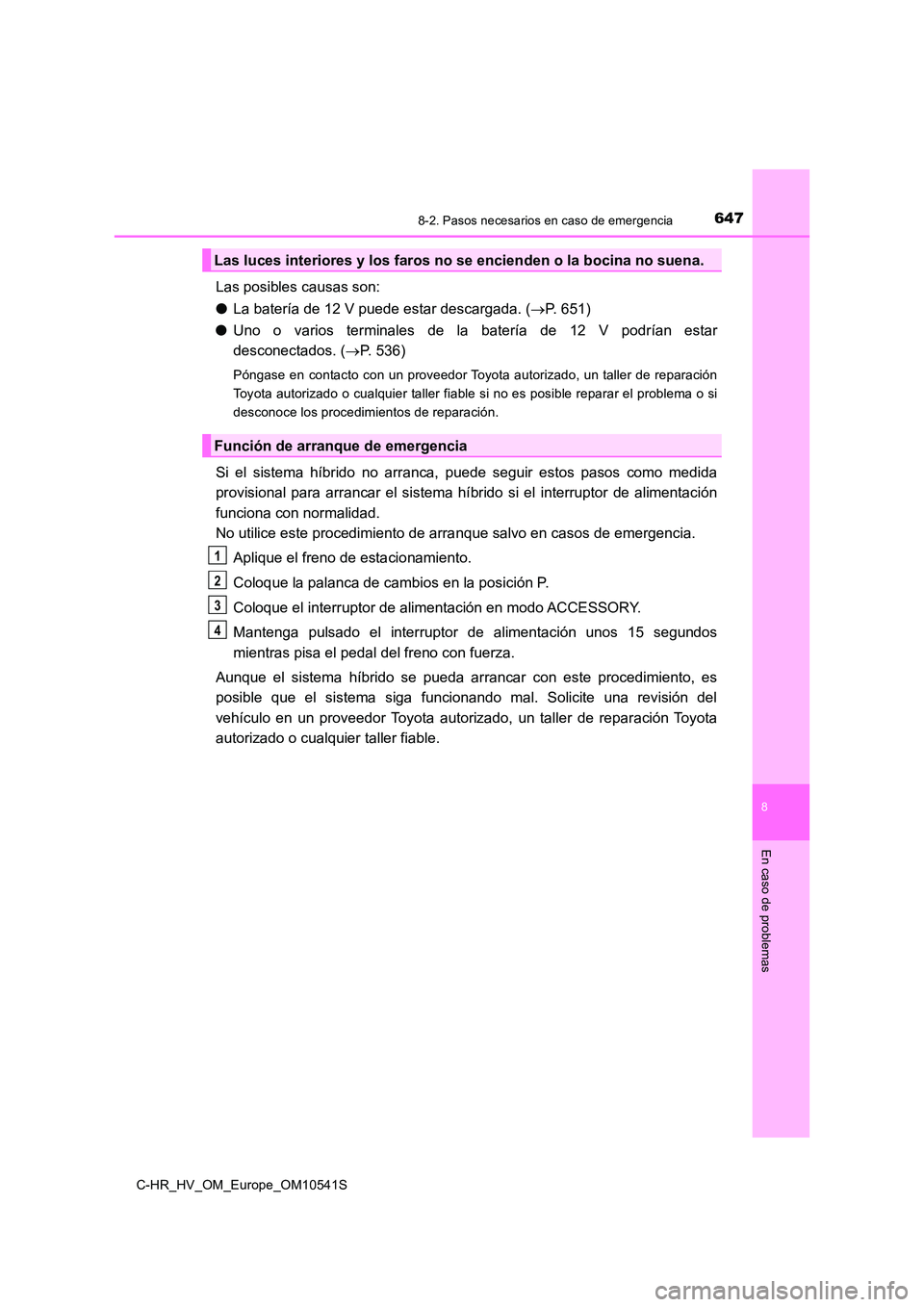

Las posibles causas son:
● La batería de 12 V puede estar descargada. (P. 651)
● Uno o varios terminales de la batería de 12 V podrían estar
desconectados. ( P. 536)
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable si no es posible reparar el problema o si
desconoce los procedimientos de reparación.
Si el sistema híbrido no arranca, puede seguir estos pasos como medida
provisional para arrancar el sistema hí brido si el interruptor de alimentación
funciona con normalidad.
No utilice este procedimiento de arranque salvo en casos de emergencia.
Aplique el freno de estacionamiento.
Coloque la palanca de cambios en la posición P.
Coloque el interruptor de alimentación en modo ACCESSORY.
Mantenga pulsado el interruptor de alimentación unos 15 segundos
mientras pisa el pedal del freno con fuerza.
Aunque el sistema híbrido se pueda arrancar con este procedimiento, es
posible que el sistema siga funcionando mal. Solicite una revisión del
vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
Las luces interiores y los faros no se encienden o la bocina no suena.
Función de arranque de emergencia
1
2
3
4

6488-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S

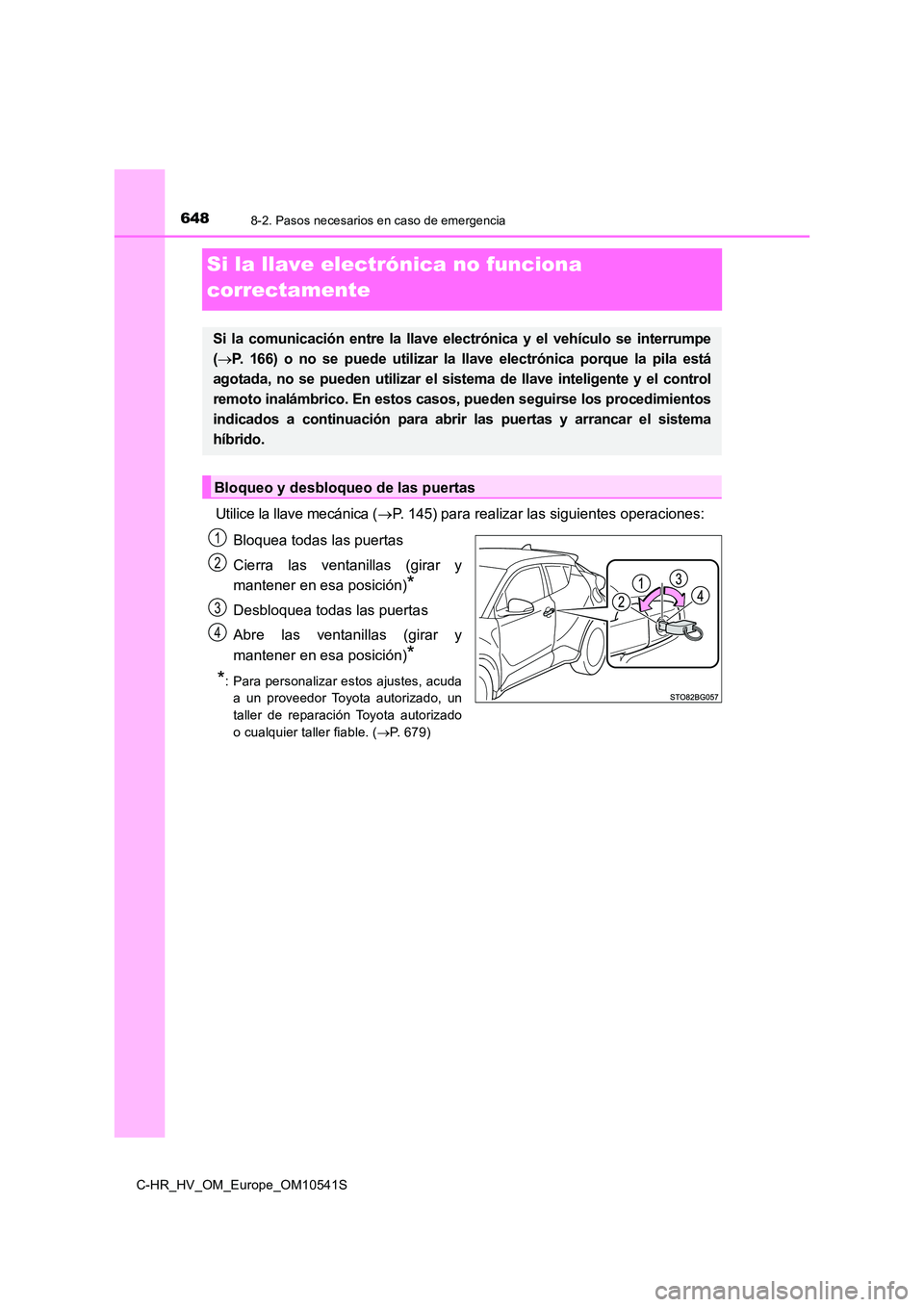

Si la llave electrónica no funciona
correctamente
Utilice la llave mecánica ( P. 145) para realizar las siguientes operaciones:
Bloquea todas las puertas
Cierra las ventanillas (girar y
mantener en esa posición)*
Desbloquea todas las puertas
Abre las ventanillas (girar y
mantener en esa posición)*
*: Para personalizar estos ajustes, acuda
a un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado
o cualquier taller fiable. ( P. 679)
Si la comunicación entre la llave electrónica y el vehículo se interrumpe
( P. 166) o no se puede utilizar la llave electrónica porque la pila está
agotada, no se pueden utilizar el sistema de llave inteligente y el control
remoto inalámbrico. En estos casos, pueden seguirse los procedimientos
indicados a continuación para abrir las puertas y arrancar el sistema
híbrido.
Bloqueo y desbloqueo de las puertas
1
2
3
4

6498-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S
8
En caso de problemas

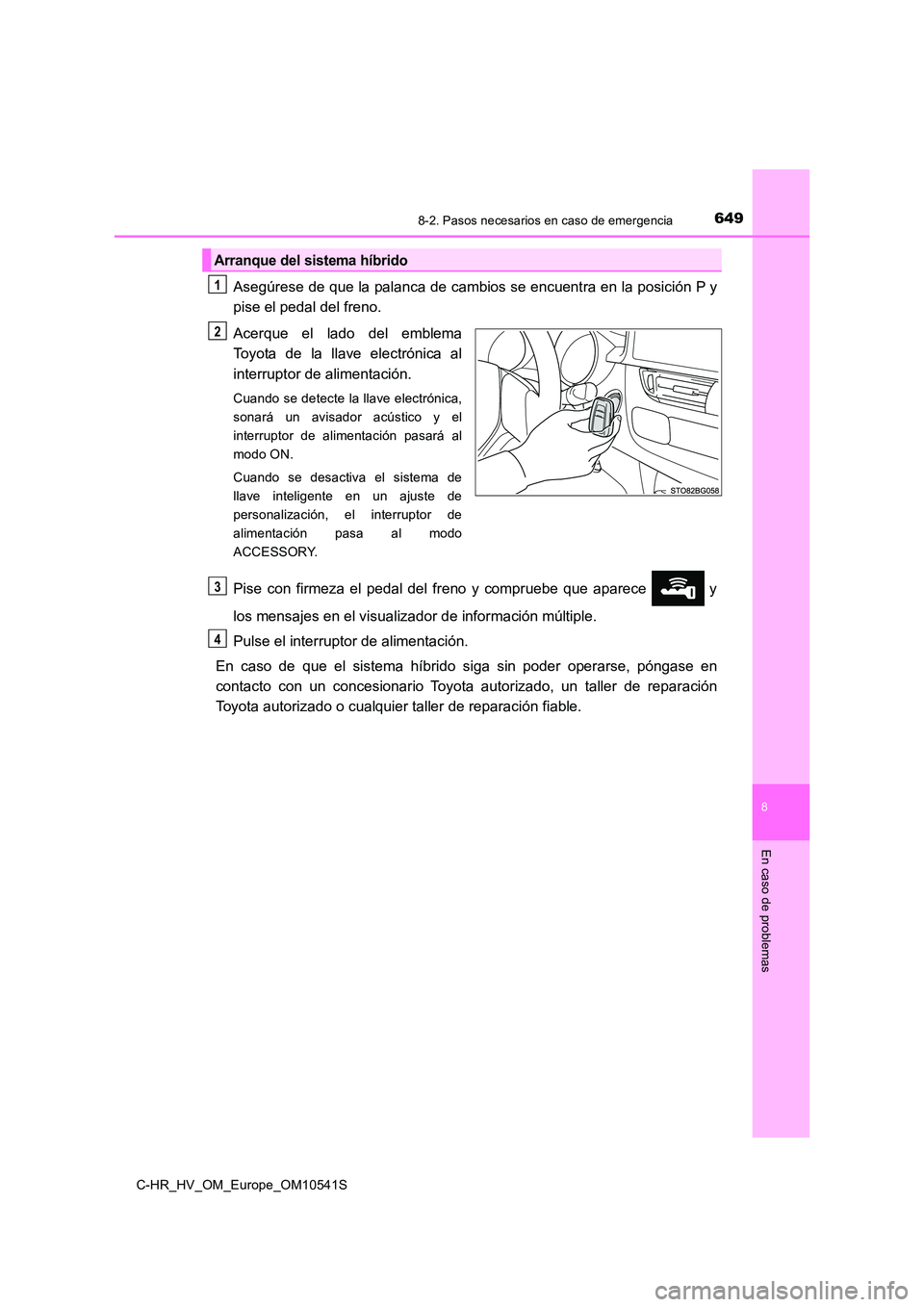

Asegúrese de que la palanca de cambios se encuentra en la posición P y
pise el pedal del freno.
Acerque el lado del emblema
Toyota de la llave electrónica al
interruptor de alimentación.
Cuando se detecte la llave electrónica,
sonará un avisador acústico y el
interruptor de alimentación pasará al
modo ON.
Cuando se desactiva el sistema de
llave inteligente en un ajuste de
personalización, el interruptor de
alimentación pasa al modo
ACCESSORY.
Pise con firmeza el pedal del freno y compruebe que aparece y
los mensajes en el visualizador de información múltiple.
Pulse el interruptor de alimentación.
En caso de que el sistema híbrido siga sin poder operarse, póngase en
contacto con un concesionario Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller de reparación fiable.
Arranque del sistema híbrido
1
2
3
4

6508-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10541S

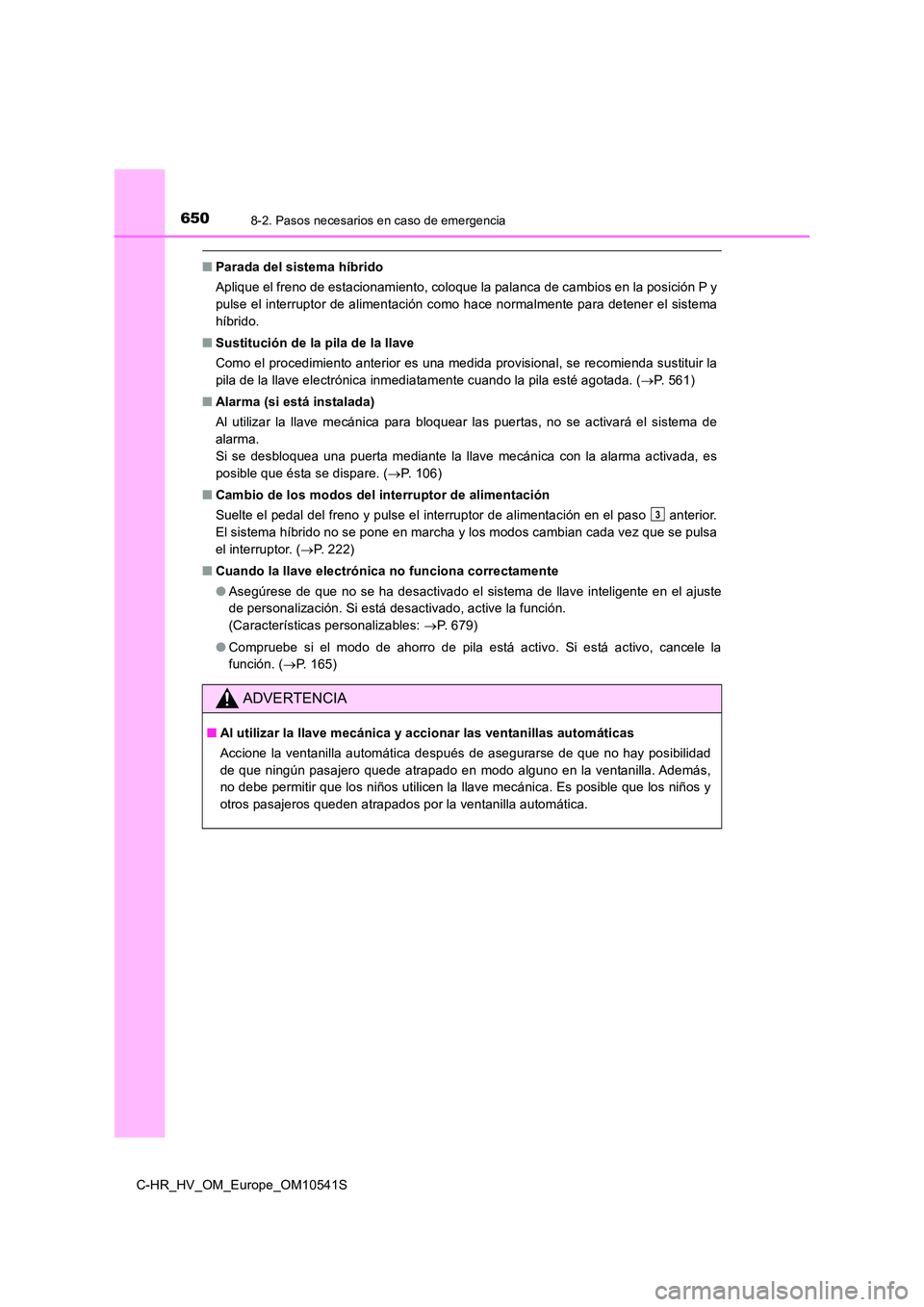

■Parada del sistema híbrido
Aplique el freno de estacionamiento, coloque la palanca de cambios en la posición P y
pulse el interruptor de alimentación como hace normalmente para detener el sistema
híbrido.
■ Sustitución de la pila de la llave
Como el procedimiento anterior es una medida provisional, se recomienda sustituir la
pila de la llave electrónica inmediatamente cuando la pila esté agotada. ( P. 561)
■ Alarma (si está instalada)
Al utilizar la llave mecánica para bloquear las puertas, no se activará el sistema de
alarma.
Si se desbloquea una puerta mediante la llave mecánica con la alarma activada, es
posible que ésta se dispare. ( P. 106)
■ Cambio de los modos del interruptor de alimentación
Suelte el pedal del freno y pulse el interruptor de alimentación en el paso anterior.
El sistema híbrido no se pone en marcha y los modos cambian cada vez que se pulsa
el interruptor. ( P. 222)
■ Cuando la llave electrónica no funciona correctamente
● Asegúrese de que no se ha desactivado el sistema de llave inteligente en el ajuste
de personalización. Si está desactivado, active la función.
(Características personalizables: P. 679)
● Compruebe si el modo de ahorro de pila está activo. Si está activo, cancele la
función. ( P. 165)
ADVERTENCIA
■Al utilizar la llave mecánica y accionar las ventanillas automáticas
Accione la ventanilla automática después de asegurarse de que no hay posibilidad
de que ningún pasajero quede atrapado en modo alguno en la ventanilla. Además,
no debe permitir que los niños utilicen la llave mecánica. Es posible que los niños y
otros pasajeros queden atrapados por la ventanilla automática.
3
